产品类型LED闪光灯
型号LF308D（日光型）/ LF308Bi（双色温）
尺寸180 x 185 x 40毫米（不含手柄）
净重400克
功率最大18瓦
电源7.4V锂电池（NP-F970，单独购买）或DC 6.5-12V 4A适配器
LED灯珠308颗（LF308Bi：154颗5600K + 154颗3300K）
色温LF308D：5600K±300K；LF308Bi：3300K-5600K±300K
亮度范围0% – 100%
1米照度（100%）LF308D：≤1300；LF308Bi：≤1200
频道数量32
组别6组（A、B、C、D、E、F）
触发方式同步线（3.5mm）、测试按钮、2.4G无线、蓝牙
无线频率2.4G：2402-2480 MHz；蓝牙：2402-2480 MHz
最大发射功率5 dBm
闪光功率输出OF, 7.0-10（1/8 – 1/1）
工作温度-10°C 至 40°C
包装内含LED闪光灯、适配器、手柄、迷你灯架、柔光片、黄色滤光片（LF308D）、蓝色滤光片（LF308D）
认证CE、RoHS、FCC Part 15

常见问题 - LF308 GODOX

Godox LF308使用什么电源？
LF308可由7.4V锂电池（SONY NP-F970型号，单独购买）或通过DC电源使用6.5~12V 4A适配器（另行购买）供电。DC供电时请使用附带的Godox适配器。
如何在LED和闪光模式之间切换？
按下设备上的LED/闪光按钮。LCD将显示'LED'表示常亮模式，或显示闪光图标表示闪光模式。
LF308D可以调节色温吗？
不可以，LF308D是日光型，色温固定为5600K±300K。色温调节旋钮只会显示5600K。如需调节色温，请使用LF308Bi双色温型号。
如何无线控制LF308？
您可以使用可选的RC-A6遥控器通过2.4G无线（6组，32频道）或通过蓝牙使用GodoxPhoto智能手机应用。在灯光和遥控器/应用上设置相同的频道/组。
最大亮度输出是多少？
在LED模式下，亮度可从0%调节至100%。LF308D在1米处可达≤1300 lux，LF308Bi在1米处100%亮度时可达≤1200 lux。
如何更换滤色片？
捏住当前滤色片的边缘并将其拉出。插入新滤色片（柔光片、黄色或蓝色），向左推直到卡入到位。
闪光功率输出范围是多少？
在闪光模式下，功率输出可设置从OF（关闭）到10，对应1/8至1/1全功率。可通过DIM/+旋钮调节。
如何将闪光灯与相机同步？
使用LF308上的3.5mm同步线插孔。将同步插头（例如来自相机或触发器）插入插孔，闪光灯将与相机快门同步触发。
LF308可以安装在灯架上吗？
可以。将锁紧环拧到最高点，然后将灯架安装到灯底部1/4"支架安装孔上。牢固拧紧锁紧环。
如果设备过热该怎么办？
LF308内置过热保护。如果过热，它将自动关闭，冷却后恢复工作。避免在高温或高湿条件下使用。

用户关于以下问题的提问 LF308 GODOX

0 问题 关于此设备。回答您知道的问题或提出自己的问题。

提出关于此设备的新问题

电子邮件保持私密：仅用于在有人回复您的问题时通知您。

还没有问题。成为第一个提问的人。

下载您的设备说明 闪光灯 免费PDF格式！查找您的手册 LF308 - GODOX 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 LF308 品牌 GODOX.

用户手册 LF308 GODOX

地址:深圳市宝安区福海街道塘尾社区阅川工业区厂房2栋

电话: 0755-29609320(8062) 传真: 0755-25723423 邮箱: godox@godox.com

LF308系列闪光灯在传统LED灯的基础上增加了闪光功能，既可作为LED灯使用，又可作为闪光灯使用。非常适用于微距拍摄、婚庆拍摄、采访布光、静物拍摄以及视频拍摄等。两种型号可选：LF308D白光版(色温5600K)、LF308Bi双色温版(3300\~5600K)，亮度高，轻巧便携，无线分组调光，操作便捷。

主要特点：

  • 一灯两用, 既可作为LED灯使用, 又可作为闪光灯使用
  • 308颗高亮度灯珠, 锂电池或DC供电
  • 蓝牙或2.4G无线6组32频道分组控制
  • 无线调节各组亮度或色温(双色温版)
  • 快速调节补光角度
  • 大液晶屏, 参数自动保存
  • 适用于各品牌摄像机和相机

请勿将闪光灯放置在高温、高湿的地方。
此机有温度保护功能, 当温度过高时进入保护状态, 当温度降低后恢复正常。
请勿用湿手接触产品，亦不可将产品浸入水中或暴露于雨中。
使用电池的注意事项：
- 切勿将电池投入火中或加热升温。
- 当电量用尽时, 电池容易混液。所以为了避免产品受损, 请在长期不使用本产品或电量用尽时取出电池。
- 如果受损电池中的液体接触到皮肤或衣服，请立即用大量清水冲洗。

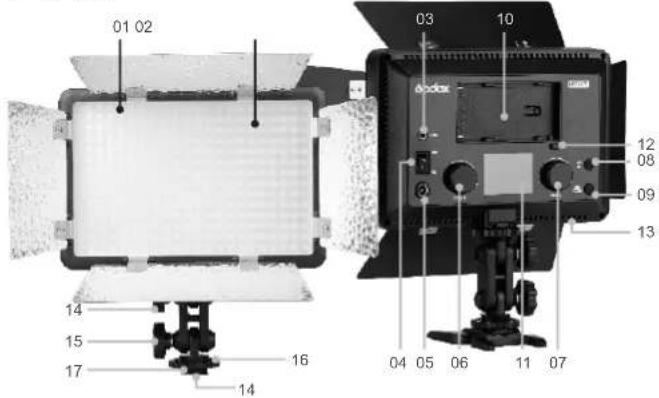

三、部件
01 02 14 15 17 16 03 10 12 08 09 13 04 05 06 11 07

粒灯珠01.308
13.散热孔
色温片02. 转轴固定旋钮14.
同步插孔03.3.5mm 转轴固定旋钮B
开关04. ON/OFF6. 热靴固定旋钮
电源插座05. DC 17. 热靴连接座
CCT/色温调节06. 18.1/4"支架安装孔
旋钮+造型灯按钮 19. 手柄
DIM/亮度/功率07. 20. 微型底座
调节旋钮+试闪按钮
按钮08.GR/CH
切换按钮09.LED/FLASH
10. 锂电池插槽
屏 黑底白字11. LCD()
电池取出按键12.

GODOX LF308 - 主要特点： - 2

GODOX LF308 - 主要特点： - 3

四、电源管理

1. 供电方式

LF308系列LED闪光灯有2种供电方式：

GODOX LF308 - 供电方式 - 1

  • 锂电池供电
    选择SONY锂电池NP-F970. 放置于锂电池插槽内。

GODOX LF308 - 供电方式 - 2

  • 直流电源供电
    6.5\~12V 4A适配器，与DC电源插座连接。

注：

  • 使用锂电池供电时，LCD显示当前剩余电量。当电量符号闪烁时，表示锂电池电量极低。为了防止LED灯自动强行熄灭，请及时对锂电池充电后再使用。
  • 当使用直流电源，电量显示满格。
  • 必须使用神牛标配的适配器，否则测试出来的指数不一致。
  • 插入DC插头时自动切断锂电池。

2. 安装锂电

(1) 关闭电源开关。
(2) 将锂电池带插孔端对准闪光灯锂电池插槽正负极触点，并推进卡紧。
(3) 打开电源开关即可。
(4) 使用完毕, 请关闭电源开关。
(5) 取出电池：按电池取出按键再往右推就可拿出电池。

GODOX LF308 - 安装锂电 - 1

  • 转动闪光灯的热靴固定旋钮至最高点，将闪光灯热靴水平插入相机或摄像机热靴。
  • 扭紧热靴固定旋钮。

GODOX LF308 - 安装锂电 - 2

  • 转动闪光灯的热靴固定旋钮至最高点，将闪光灯热靴水平插入微型底座。
  • 扭紧热靴固定旋钮。

注：如您的摄像机没有热靴座，可以购买市面上的摄像机连接支架，通过闪光灯上的1/4"支架安装孔来固定。

GODOX LF308 - 安装锂电 - 3

  • 转动闪光灯的热靴固定旋钮至最高点，将手柄固定在1/4"支架安装孔上。
  • 扭紧热靴固定旋钮。

GODOX LF308 - 安装锂电 - 4

  • 转动闪光灯的热靴固定旋钮至最高点，将灯架固定在1/4"支架安装孔上。
  • 扭紧热靴固定旋钮。

六、操作说明

1、闪光灯设置

1.1. 开/关机

  • 插入锂电池或者DC电源。
  • 按ON/OFF开关，闪光灯打开。
  • LCD显示主机当前信息。

1.2. 模式选择：LED常亮模式/LED闪光模式

- 按LED/FLASH按钮切换模式:

显示屏上显示为LED即LED常亮模式，显示 ⚡ 即为闪光模式。

GODOX LF308 - 模式选择：LED常亮模式/LED闪光模式 - 1

GODOX LF308 - 模式选择：LED常亮模式/LED闪光模式 - 2
常亮模式

GODOX LF308 - 模式选择：LED常亮模式/LED闪光模式 - 3
闪光模式

1.3. 亮度调节

- LED常亮模式时, 旋转主机上的DIM/%调节旋钮可对亮度进行调整。亮度范围0%-100%。

GODOX LF308 - 亮度调节 - 1

1.4. 色温调节

- LED常亮模式或闪光模式时，旋转主机上的CCT/旋钮可对色温进行调整。

色温显示范围：

- 在常态时，按CH/GR按钮，此时组别闪烁，旋转调节旋钮可选择组别(A\~F)。 - 在常态时，长按CH/GR按钮，此时频道闪烁，旋转调节旋钮可选择频道(1\~32)。自定义功能设置：在开机状态下，长按LED/FLASH按钮，进入自定义功能。

自定义功能符号功能设置符号设置如说明使用范围限制
F1无线IDOF关闭ID无
01~99可选择01~99任意一个数字
F2输出功率显示模式1/P显示功率方式为分数形式闪光模式
PP显示功率方式为小数形式
F3蓝牙ID号GDB6-XXXX蓝牙连接时选择要连接的ID号连接无
F4LED灯色温调节模式01P模式(调节色温时,亮度也跟着改变,当色温在4200K的时候亮度达到最大)双色温灯
02普通模式(调节色温时,在相同亮度等级下,所有的色温亮度基本一样)

2、闪光模式

2.1. 使用闪光模式时, 可以用X系统无线引闪闪光, 无线引闪需选购神牛X系列触发器, 如X1、X2、Xpro系列、XT32等, 此类带发射功能的产品可远程调节LF308系列产品功率, 控制造型灯的开关及触发闪光灯引闪。(触发器的操作请看对应触发器说明书)。

GODOX LF308 - 2、闪光模式 - 1
(1)

GODOX LF308 - 2、闪光模式 - 2
XPro

GODOX LF308 - 2、闪光模式 - 3
X2

2.2 同步孔触发

LF308系列产品带PC同步插孔，同步插孔规格为∅3.5mm。此处可插入同步线或者触发器(如RT、DM等)触发插头对闪光灯进行同步引闪。

GODOX LF308 - 同步孔触发 - 1

2.3 造型灯

按CCT/按钮可以开关造型灯，或用触发器控制。造型灯亮度跟随LED常亮模式。如需调节亮度请切换到LED常亮模式，调好亮度再切换到闪光模式。

GODOX LF308 - 造型灯 - 1

GODOX LF308 - 造型灯 - 2

2.4 试闪

按DIM/4 按钮, LED灯将闪光或用触发器引闪。

3. LED灯模式

3.1 此模式下可使用2.4G无线遥控器无线调节其色温和亮度。
3.2 LED灯色温调节模式选择P模式时, 色温在4200K时亮度达到最大; 选择普通模式调节色温时, 在相同亮度等级下所有的色温亮度基本一样。

4. 无线远程控制 (遥控器另购)

4.1 2.4G无线遥控

本产品具备无线遥控功能, 使用2.4G无线技术, 无视角限制, 距离远, 可同时分别控制6组LED灯。32组通道频率, 100个无线ID, 抗干扰强。使用前请把LED主机和遥控器RC-A6的频道与组别调至一致。

GODOX LF308 - 2.4G无线遥控 - 1

遥控器频道/组别调整

  • 在常态时, 按CH/GR按钮, 此时组别闪烁, 按“-”+“按钮可选择组别(A\~F,0-9);
  • 在常态时, 按CH/GR按钮2次, 此时频道闪烁, 按“-”+“按钮可选择频道(1\~32)。

遥控器ID调整

- 在常态时, 双击CH/GR按钮, 按“-”+“按钮可选择ID号(ID号为OFF,01-99)。

遥控器亮度参数调节

- 在常态时，按“-”“+”按钮可对亮度调整。

遥控器色温参数调节

- 在常态时, 按SET按钮, 此时色温值闪烁, 按“-”“+”按钮可对色温调整。

遥控器复位

- 同时按住"-" "+" 按钮即可复位。

-08-07-

4.2 蓝牙无线控制

本产品还具备手机APP蓝牙无线控制功能，可同时分别控制多台LED灯。32组通道频率抗干扰强。

- 连接蓝牙: 在开机状态下, 长按LED/FLASH按钮, 进入自定义功能。旋转DIM/3 旋钮到F3, LED灯会显示蓝牙ID号。打开APP "GodoxPhoto", 点击蓝牙选择LED灯对应的蓝牙号, 输入密码(原始密码 "000000"), 蓝牙连接成功。

GODOX LF308 - 蓝牙无线控制 - 1

GODOX LF308 - 蓝牙无线控制 - 2

当同时用多台带蓝牙模块的LED灯组合使用时，APP可以同时控制多台LED灯。与手机蓝牙连接成功的机作为主机。其他机为从机。主机将手机APP数据广播出去，从机接收到与其通道和组别匹配的数据以实现调控。

GODOX LF308 - 蓝牙无线控制 - 3

- LED控制和闪光控制：具体操作请看手机APP“GodoxPhoto”；设置---帮助。

注：主机在开机状态下才可以接收无线信号。

其他操作说明

- 按遥控器的ON/OFF按键，只可打开或者关闭所有组别的LED灯的当前状态，无法对LED灯开机或关机。LED灯在接收遥控器的“OFF”指令后，灯光消失，LCD屏变暗且只显示“OF”。

- 长按遥控器“SET”按钮2秒，可关闭或者打开当前组别的LED灯。

遥控器使用提示：

(1) 使用白光版时，请把遥控器的色温值固定在5600K。

(2)长时间不使用,请取出电池。

5. 滤色片更换

  • 用手轻轻捏住色温片向右拉出。
  • 将新色温片直接插入，向左推移，色温片更换完毕。

GODOX LF308 - 滤色片更换 - 1

序号包含物品LF308D (5600K)LF308Bi (3300K~5600K)
1LED闪光灯1个1个
2适配器1个1个
3手柄1个1个
4微型底座1个1个
5柔光片1个1个
6黄色滤色片1个无
7蓝色滤色片1个无

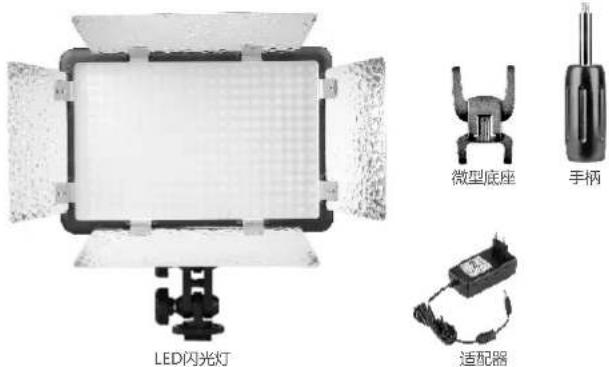

LED闪光灯 微型底座 手柄 适配器

-10-09-

八、产品参数 Foreword:

LED闪光灯白光版LF308D双色温版LF308Bi
锂电池供电7.4V锂电池(NP-F970接口)(需另购)
DC电源供电6.5~12V 4A
频道32个
组别6组(A、B、C、D、E、F)
功率最大18W
色温5600K±300K3300K~5600K ±300K
100%光照度(LUX)LUX≤1300 (1米)LUX≤1200 (1米)
调光范围0%~100%
闪光功率调控OF, 7.0-10 (1/8-1/1)
闪光触发控制方式同步线插孔,试闪按钮,2.4G无线,蓝牙
灯珠数量308个308个(5600K:154个;3300K:154个)
工作环境温度-10~50度
产品尺寸180mm*185mm*40mm (不包含手柄尺寸)
净重400g

设计和规格如有变更，恕不另行通知。

尊敬的用户，本保修卡是申请保修服务的重要凭证，请您配合销售商填写并妥善保管，谢谢！

产品信息型号产品条码
用户信息姓名联系电话
通信地址
销售商信息名称
联系电话
通信地址
销售日期
备注

注：此表应由销售商盖章确认。

适用产品

本文件适用于相关《产品保修信息》(见后面说明)所列产品，其他非属此范围的产品或部件(如促销品、赠品及其他出厂后附加的部件等)不在此保修承诺内。

保修期

产品及部件的相应保修期按相关的《产品保修信息》执行。保修期自产品首次购买日起算，购买日以购买产品时保修卡登记日期为准。

如何获得保修服务

要保修服务，您可直接与产品销售商或授权服务机构联系，也可拨打神牛产品售后服务电话，与我们联系，由我们的服务人员为您安排服务。申请保修时，您应提供有效的保修卡作为保修凭证，方可获得保修。如您不能提供有效的保修卡，则在我们可确认产品或部件属于保修范围的情况下，也可以为您提供保修，但这不作为我们的义务。

不适用保修的情况

如产品存在下列情况，本文件项下的保证和服务将不适用①产品或部件超过相应保修期；②错误或不适当使用、维护或保管导致的故障或损坏，如：不当搬运；非按产品合理预期用途使用；不当插拔外接设备；跌落或外力挤压；接触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境；③由非神牛授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损坏；④产品或部件原有识别信息被修改变更或除去；⑤无有效保修卡；⑥使用非合法授权、非标准或非公开发行的软件造成的故障或损坏；⑦因不可抗力或意外事件造成的故障或损坏；⑧其他非因产品本身质量问题导致的故障或损坏。遇上述情况，您应向相关责任方寻求解决，神牛对此不承担任何责任。因非在保修期或保修范围内的部件、附件或软件导致产品不能正常使用的，不是保修范围内的故障。产品使用过程中正常的脱色，磨损和消耗，不是保修范围内的故障。

产品保修和服务支持信息

产品的保修期和服务类型按以下《产品保修信息》执行：

产品类别连件名称保修期(月)保修服务类型
部件电路板12客户送修
电池3客户送修
充电器、电源线、同步线等带电性能的部件。12客户送修
其他如闪光管、造型灯泡、外壳、保护罩、锁紧装置、包装等。无无保修

神牛产品售后服务电话 0755-29609320-8062
