用户手册 Duecanali 1604 Powersoft

该三角符号中间带一个闪电标志，警告用户有电击风险。

该三角符号中间带一个感叹号，用以通知用户重要的操作说明或维护说明。

该CE标志表明本产品符合所有适用的欧洲指令。

该符号表示接地连接。

该符号表示设备仅供室内使用。

该符号表示符合欧洲议会关于废弃电子电气设备（WEEE）的指令2012/19/EC。

安全警告

0^ 到 +35^ -降温 35^ 以上。

湿度：10%至85%（非冷凝）。

不要在高于2000米海拔的地方使用该设备。

不要在热带环境中使用本设备。

警告：为降低电击风险，不要试图打开设备的任何部位。内部没有可服务于使用者的部件。需要服务时请联系合格的服务人员。

连接到电网上时，仅可以由具备电工技术的人员按照销售该设备的国家要求进行。

如果电源线磨损或破坏，不要使用此放大器。

为了避免电击，在操作放大器期间，不要触摸暴露的任何扬声器线路。

不要将水或其它液体溅到放大器上或内部。

本装置必须由符合IEC 364或类似规定的电网中的接地主电源插座供电

先断开主交流电源，再清洁放大器的任何部分

POWERSOFT公司建议，将DUECANALI/QUATTROCANALI接到16A级，C或D曲线，10KA新路器。

输出端有危险：终端接线需要具有相关知识的人员进行，接线需要使用机制导线。

本设备通电前一定要锁定输出端。

放大器上不得放置明火源，如燃烧的蜡烛。

警告：避免受伤。本装置必须根据根据安装说明固定在地板/墙上。

强烈建议在拔出输出接头前进行自检

测试信号可能会损坏喇叭。

将交流电源插头正确插入放大器入口。放大器通电前，确保使用的电压等级正确。

确保你的主电线能满足本设备的功率等级要求。

本设备应安装在2米的最高高度

因为接地失当或缺失而造成的人员、物品或数据损坏，制造商将不承担责任。

请务必确保这些基本的安全要求。若有任何问题，请合格人员进行一次准确的检查。

CAUTION RISK OF ELECTRICAL SHOCK • DO NOT OPEN ATTENTION RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR 警告 触电危险 - 不要打开

本设备的设计和制造能确保你的人身安全。但是，使用不当也可能导致电击或火灾。

为了损坏本产品中的保障措施，请在安装、使用和维护过程中遵守下列基本规则。使用前请仔细阅读“重要保障措施”。

1. 阅读说明。
2. 遵守说明。
3. 注意所有警告。
4. 遵守所有说明。
5. 不得在靠近水的位置使用本设备。
6. 只能用干布清洁。
7. 不得堵塞通风口。按照制造商的说明进行安装。
8. 不得在热源附近安装，如散热器、热记录器、灶具、或其他会发热的装置等。
9. 不得违背极化或接地插头的安全目的。极化插头有两个插脚，一宽一窄。接地头插有两个插脚和第三接地插脚。宽插脚或第三接地插脚用于保证你的安全。如果所提供的插头不适合你的插座，请咨询电工，更换老旧的插座。
10. 确保电源线上不被踩踏或夹住，特别是在插头、方便插座和进出设备的位置。
11. 只使用制造商规定的备件/附件。
12. 只使用制造商规定的或者与本设备一同出售的手推车、三角架、支架或桌子。当使用手推车时，在移动手推车/装置组合件的时候应特别小心，以免翻倒。
13. 雷雨天气或长时间不使用时，请断开本装置电源接头。
14. 向合格的服务人员咨询所有维护事项。本设备受到任何方式的损坏后需要维护，例如电源线或插头损坏，液体溅洒或有东西砸到本设备，被雨淋或受潮，无法正常运行，或从高处跌落。

支持和保修。

本产品属于有限保修范围。

此 Powersoft 产品不包含用户可维修的部件。所有保修维修必须由在 Powersoft 授权服务中心工作的认证技术人员进行。

联系授权服务中心进行一般和特殊保养。

要了解有关保修条款和条件的更多信息，请访问 powersoft.com/warranty/

如有任何与服务相关的查询，请访问 powersoft.com/en/product-repair/

WEEE指令

当你的产品销毁时，请回收所有可以回收的部件。

此符号表示，当最终用户想处置掉本产品时，必须将其送到单独的回收设施以进行恢复和回收利用。通过把本产品和其他家用废物分离开来，就能减少送往焚烧炉或填埋场的垃圾，从而保护自然资源。

废弃电气和电子设备指令（WEEE指令）的目的在于尽量减少电气和电子产品对环境的影响。POWERSOFT公司遵守欧洲议会关于通过废弃电子产品对电气设备（WEEE）的处理和恢复费用进行融资的2012/19/EU指令，从而减少填埋场处置的废弃电子电气设备的数量。

我们所有的产品均标有WEEE符号；这表明，本产品不得与其他废物一道进行处置。相反，用户的责任是通过把废旧电器和电子设备移交获批的废品处理机构或将其移交给POWERSOFT公司来处置这些设备。请联系POWERSOFT公司或你的当地经销商来了解你处置废旧设备，进行回收的相关信息。

欧盟符合性声明

制造商：

Powersoft S.p.A.

地址：via E.Conti 5

50018 Scandicci (Fi)

Italy

我们宣布，根据我们的唯一责任，本产品：型号名称：

Duecanali 804, Duecanali 804 DSP+D,

Duecanali 804 DSP, Duecanali 804 DSP+,

Duecanali 1604, Duecanali 1604 DSP+D,

Duecanali 1604 DSP, Duecanali 1604 DSP+,

Duecanali 2404, Duecanali 2404 DSP+D,

Duecanali 4804, Duecanali 4804 DSP+D,

Duecanali 4804 DSP, Duecanali 4804 DSP+,

Duecanali 6404, Duecanali 6404 DSP+D,

Duecanali 6404 DSP, Duecanali 6404 DSP+,

Quattrocanali 1204, Quattrocanali 1204 DSP+D,

Quattrocanali 1204 DSP, Quattrocanali 1204 DSP+,

Quattrocanali 2404, Quattrocanali 2404 DSP+D,

Quattrocanali 2404 DSP, Quattrocanali 2404 DSP+,

Quattrocanali 4804, Quattrocanali 4804 DSP+D,

Quattrocanali 4804 DSP, Quattrocanali 4804 DSP+,

Quattrocanali 8804, Quattrocanali 8804 DSP+D,

Quattrocanali 8804 DSP, Quattrocanali 8804 DSP+.

用途：专业音频放大器

符合以下EC指令规定（包括所有其修正案），以及实施这些指令的国家立法：

2014/35/EU 低电压指令

2014/30/EU 电磁兼容性指令

2011/65/EU RoHs指令

应用了以下统一标准：

EN 55032:2015,

EN 55032:2015 /A11:2020

EN 55035:2017,

EN 55035:2017 /A11:2020

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-3-11:2000

EN 62368-1:2014

EN 62368-1:2014 /AC:2015

Scandicci,

2022一月

Marco Cati

1个Quattrocanali系列放大器。

1个Phoenix MC 1,5/4-ST-3,81 - 1803594 插头

2个Phoenix MC 1,5/12-ST-3,81 - 1803675 插头

1个Phoenix PC 5/8-STF1-7,62 - 177891 插头

3条IEC 电源线

1本快速指南

位置

把Duecanali/Quattrocanali放大器安装在通风良好的架子柜中。

把前后支架固定到架子上。

把交流主接头连接到电路断路器。

放大器的安装位置应远离电磁场发射装置。

避免把放大器放到靠近热源的位置。

冷却

放大器的通风口一定不能被任何物品阻挡，与放大器前后通风孔至少保持50厘米的距离。

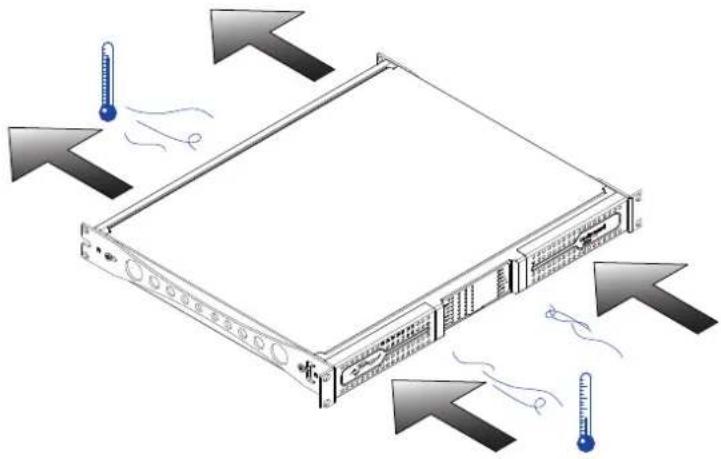

Duecanali/Quattrocanali使用了强制空气冷却系统来保持恒定的工作温度。空气从放大器的前面板进入，背后出。

这个冷却系统有变速直流风扇，通过散热器上安装的传感器进行控制。这能把风扇噪音和内部累积的灰尘保持在最低限度。

出现罕见的过热时,感应线路会关闭所有信道,直到放大器冷却到安全的工作温度。正常操作会自动恢复,而无需用户的干预。

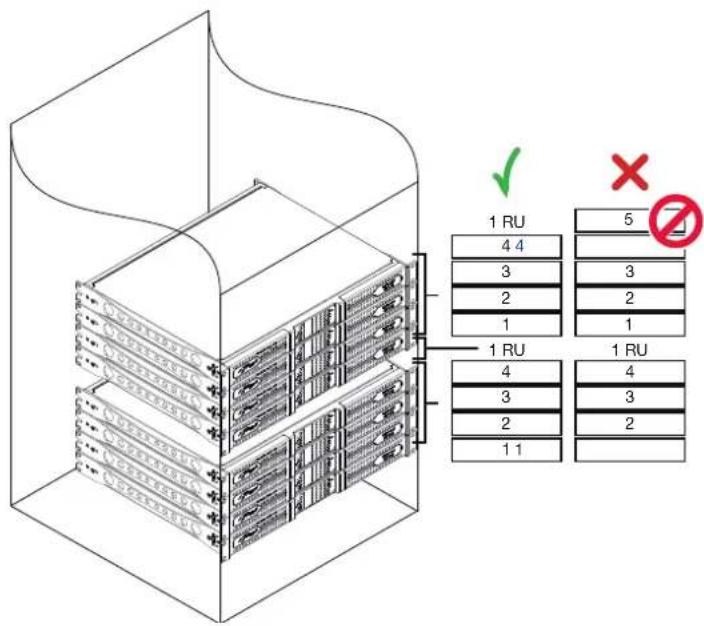

Duecanali/Quattrocanali放大器可以叠放在一起，使一个机架空置以保证空气的充分流动。

清洁

用一块干布清洁底盘和前面板。空气过滤器的清洁工作应根据放大器工作环境的粉尘水平来安排。

要清洁排气过滤器, 可用力握紧银色面板的最外端并向外拉, 以摘下前盖。

使用压缩空气来清除过滤器上的灰尘，或用清水清洗过滤器（让过滤器彻底变干再重新安装）。

交流主电源

Duecanali/Quattrocanali系列放大器使用了通用型交换电源供应,其功率因数校正范围从交流100V到交流240V±10%。

交流电主连接器位于后面板, 穿过IEC C20入口。还提供了合格的电源线。

开关放大器

一旦提供适当供电(插入电线,关闭切断路器),该系统就会根据最后一次关闭电源时的状态,处于“ON(开机)”或“STANDBY(待机)”模式中的一种。

长按电源按钮3秒钟来切换变压器的“ON（开机）”和“STANDBY（待机）”状态。请考虑到，工作状态也可以通过“REMOTE ON(远程开机)”和“REMOTE OFF(远程关机)”设置来修改。

节能

供电部件所使用的Smart Rails Management技术可以在输入信号低于界定的阈值时降低耗电量。

处于“ON(开机)”状态时,每个信道的“Energy Save(节能)”都会独立地处于激活状态。

当所有信道中的信号消失超过30分钟, 设备将进入自动待机状态, 主供电组件关闭以进一步节能(超时时间可以通过DSP+D版本的Armonía来选择)。检测到信号以后, 正常工作会在几毫秒时间内恢复。

为了激活“Energy Save(节能)”功能,可操作后面板上的“NRG SAVE(节能)”拨码开关。

断路器节能

当电网无法提供足够的电流持续驱动载荷,或者接入到相同插座上的放大器数量使其中一台放大器达到了线路的功率消耗临界值时,就可以激活此功能。

激活以后，“Breaker Savew(断路器节能)”会将主电路的最大持续电流吸收减半。这会稍微反映出本系统的整体性能，减少了可用的输出功率。

要激活“Breaker Save(断路器节能)”功能,找到后面板上的“BRK SAVE(断路器节能)”开关。

这两个接线端会对接头之间的压差作出反应: 在直流5V直流24V以内的电压差将触发控制。超过直流28W的电压时可能会破坏输入电路。

这对接线端根据放大器的实际状态而反应，如下表所示。

Duecanali/Quattrocanali系列放大器可以工作于应用到输入信号的不同增益。这一功能设计用于匹配输入信号的电压。后面板上两个增益开关的不同位置组合用来设置此放大器的工作增益

连接

信号接地

Duecanali/Quattrocanali系列放大器没有接地开关或接线端。本设备的信号接地系统自动工作。为了限制交流声和/或干扰进入信号路径，请使用平衡输入连接。

出于安全方面的考虑,本设备在运转时,必须用专门的保护接地④线连接到机箱上,以实现安全接地。

模拟声频输入连接

模拟输入连接通过Phoenix MC 1,5/6-ST-3,81 5447900连接器进行。

远程电平调节

每个信道的电平可以通过连接到输入LEVEL(电平)接头的线性10kΩ电位计远程调节。

当CH1 MSTR开关处于OFF(关闭)位置时,远程电平电位计将在每个单独的信道独立工作。

当CH1 MSTR开关处于ON(打开)位置时,信道1的远程电平电位计会作为主电平,来控两个信道的音量。

远程电平控制与前面板的电平调节旋钮串联在一起。

数字音频输入连接

支持Dante™/AES67的型号接受来自专用IP音频端口的两个输入流。布线必须符合TIA/EIA-568-B并采用T568B方案的引脚。为了实施Dante™网络就必须使用运行了Dante™控制器的计算机。Dante™ Controller (Dante™控制器)是一个应用软件，用来管理网络中的设备。Duecanali/Quattrocanali的DSP+D变压器会在Dante™ Controller (Dante™控制器)中被自动发现，默认标识为：

型号-串号(例如:Duecanali 1604-71520)。

以太网连接

标记为Ethernet(以太网)的端口被设计用来由个人计算机和Powersoft Armonía Pro音频套件通过以太网连接远程控制放大器。

Powersoft公司建议使用5类以太网直通式跳线，带引脚/配对分配的TIA/EIA-568-B，即T568B。

输出连接

输出连接通过Phoenix PC 5/4-STF1-7,62 177859端口进行。可以进行高低阻抗输出负荷的任何混合配置：为设置负荷配置，每个信道提供了四个DIP开关。

Hi-Z 70V/100V操作

任何信道都可以驱动70V/100V(Hi-Z)分布式线路喇叭。为将任意信道的输出连接到70V/100V线路，必须设置与该信道相对应的后面板DIP开关。

Powersoft公司建议, 当此放大器被用来驱动分布式线路时, 使用内置的HPF(高通过滤器), 以防止喇叭转换器饱和。这种情形可能大大降低音效。这个HPF(高通过滤器)可以通过与信道相对应的DIP开关激活。有两组截止频率, 分别为35赫兹和70赫兹。

Lo-Z 2Ω负荷操作

Duecanali/Quattrocanali系列放大器针对4Ω输出负荷下的工作进行了优化,但通过特殊配置可以使其连接到低至2Ω的低负荷。

2Ω开关可以激活所有用来匹配低阻抗(即通过Lo-Z配置)的输出信道——这种运行状态通过把每个信道的最大输出电压限制到85V _连续 ，来优化超低负荷下的性能。

为了达到最佳的2Ω性能, 建议把放大器的所有信道选择为LowZ模式。

注意, 4804型设备不支持2Ω功能。因此, 其dip开关被标志为“USRC”, 并保留其功能。

诊断 - GPO - 报警

Duecanali/Quattrocanali系列为每个信道提供一对通用输出并行连接:一个为⊕常开NO,另一个为常闭②NC。

这些连接位于后面板上的6针hoenix MC 1.5/6-ST-3.815447900连接器。

当放大器处于正常运行状况时, NO(常开)接头闭合, 而NO(常开)接头打开, 反之亦然。

根据下列事件,这些接头通过警报开关的切换,来报告潜在的危险故障或常见的不安全运行条件,和任何防止输出频道正常工作的故障:

无交流电源(即,系统关闭);

高温:系统温度过高,启用了热保护;

输出线路短路:喇叭或线路短路;

放大器处于待机状态

DSP+D版本的功能通过ArmoníaPlus 进一步监测导频音和输出负荷。

自检

自检程序会测试放大器的状态，并在有故障的情况下报告用户。经过几分钟，自检程序完成以后，LED面板上的LED灯信号组合就会报告变压器的状态信息。

想要退出自检测试,恢复正常操作,压按一次自检按钮⑥。

如果因为有故障而不能开始自检，自检LED灯会快速闪亮，而缓慢的闪亮则表示自检程序完成。

导频音监测

检测输入导频音参数(频率和电压电平)的匹配与否可以触发后备策略,并通过通用输出开关启动警报。

输出导频音的探测依靠经过了放大器或内部后DSP的导频音发生器的外部信号；在这两种情况下，检测到的信号和所设置的临界线之间的任何不匹配，都会触发通用输出开关。

网络

Duecanali/Quattrocanali功放通过以太网端口和DanteTM/AES67专用AoIP端口支持星形网络拓扑结构。

IP寻址

出厂默认的网络设置为DHCP/AutoIP。

为了使放大器连接到现有局域网或者电脑时,能够让放大器进行自动配置。也可以采用固定IP策略,这需要用Armonía Pro音频套件来配置。

如果网络中没有启用DHCP服务器,那么,本放大器平台将启用无状态地址自动配置(即,零配置网络法-Zeroconf):它自己会分配一个本地的数字网络地址(如果有辅助网络的话,其网络地址为169.254.x.y-172.31.**,子网掩码255.255.0.0),并自动分发和解析网络设备的主机名称。

Armonia和Duecanali/Quattrocanali两者都必须位于相同子网。如果网络中有DHCP服务器并且Duecanali/Quattrocanali变压器设置为AUTO IP(自动IP地址)，那么，网络连接就可能会变得不稳定。

从经验上讲,应该先运行DHCP服务器,再连接此放大器。

Duecanali/Quattrocanali放大器的IP寻址会在引导过程中进行:当放大器在启动过程中发现了一台网络中的DHCP服务器,它会协商网络参数。如果Duecanali/Quattrocanali在启动时不能在网络中发现DHCP服务器,它将自行设置为AUTO IP(自动IP)模式。

ArmoníaPlus

ArmoníaPlus 是默认设置界面, 可以对Duecanali/Quattrocanali DSP+D放大器进行系统设置和定制。

Armonía可以安装在运行Windows操作系统的电脑上(XP SP3和更高版本)。

从专门网站免费下载ArmoníPlus:

http://armonia.powersoft.it/

输入选择和备份策略

在Duecanali/Quattrocanali DSP+D功放中, 每个通道可以选择两种输入信号源: 模拟和DanteTM/AES67流。ArmoníaPlus软件提供了一个选择输入源的界面。

此外, Duecanali/Quattrocanali DSP、DSP+D和DSP+功放实施了一项备份政策, 旨在提高信号故障的可靠性。通过给每个通道的两个不同的输入源分配一个总线优先权, 系统能够在信号下降或先导音不匹配的情况下自动切换到可靠的输入连接。

输出负荷监测

通过ArmoníaPlus软件, 可以在给定的频率下设置负载阻抗的阈值, 以触发Duecanali/Quattrocanali DSP、DSP+D和DSP+放大器中任何通道的通用输出。

Location

1 RU 4 4 3 2 1 1 RU 4 3 2 1 1 5 3 2 1 RU 4 3 2 1 RU 4 3 2

Cooling
