ViewSonic® 作為領先全球的視覺解決方案供應商，致力於超越全球對技術進化、創新和簡單性的期望。ViewSonic® 相信我們的產品有可能對世界造成正面影響，而我們有信心，您選擇的 ViewSonic® 產品將讓您感到滿意。
再次感謝您選擇 ViewSonic®！
安全注意事項
請仔細閱讀本說明書並妥善保存，同時遵循所有警告與操作指示。
一般安全注意事项
- 正常運作時，通風孔可能排出暖風並伴隨輕微氣味。
- 使用投影機時，請避免直接接觸排氣口。
- 請將遙控器或未安裝的電池放在孩童或寵物無法接觸的地方。
安装
·遵循製造商建議的安裝指南，確保安全及最佳運作效能。
- 投影機周圍至少保留 50~cm (20 in.) 空間以確保通風順暢。
·請將投影機放在通風良好的區域。請勿將任何會阻礙散熱的物品放在投影機上。
·請勿將任何重物放在投影機或連接線上。
·請勿將投影機放在不穩定的位置。投影機可能會掉落，導致受傷或損壞。
·請勿將投影機直立。投影機可能會掉落，導致受傷或損壞。
·請勿在明火、火花或高溫表面附近使用投影機。
·請勿在水源或潮濕環境中使用投影機，並避免使其接觸雨水或濕氣。
·請避免讓投影機受陽光直射或暴露在其他持續熱源下。
·務必妥善整理並管理連接至投影機的纖線，以防止絆倒、拉扯或纏繞。
·本投影機設計使用電壓為120/240V AC。電壓不穩可能損壞投影機。在經常停電或電壓波動的地區，請使用電源穩壓器、突波保護器或不斷電系統(UPS)。
電源線安全須知
·請勿擠壓電源線，尤其是插頭端及連接投影機的接點處。
- 若電源線或插頭損壞，請停止使用投影機。
·本電源線配備接地插腳以確保安全運作。請勿移除或破壞接地插腳。
·僅限使用原廠電源線，禁止使用損壞或改裝過的線材。
·如長時間不使用投影機，請將插頭拔下。
搬運須知
- 移動投影機時請小心操作，避免損壞或受傷。
- 僅使用製造商專門設計並核准之附件與配件，以確保相容性與安全性。
疑难排解
- 如果冒煙、出現異音或異味，請立即關閉投影機並聯絡經銷商或 ViewSonic。繼續使用投影機很危險。
·維修作業應交由合格的專業人員執行。
·請勿拆解投影機。投影機內含可能導致觸電之電子元件。
鏡頭安全須知
- 使用投影機時，避免直視投影機鏡頭。
·請勿在使用投影機時遮擋投影鏡頭，以免造成物品過熱甚至起火。 - 使用投影機時，請確保鏡頭快門已開啟且鏡頭蓋已移除。
燈泡安全須知
- 更換燈泡總成或組件前，請先拔出投影機電源插頭。
- 更換燈泡或進行基本維護前，請讓投影機冷卻約45分鐘。
·為避免意外故障，應在建議使用壽命到期時更換燈泡。

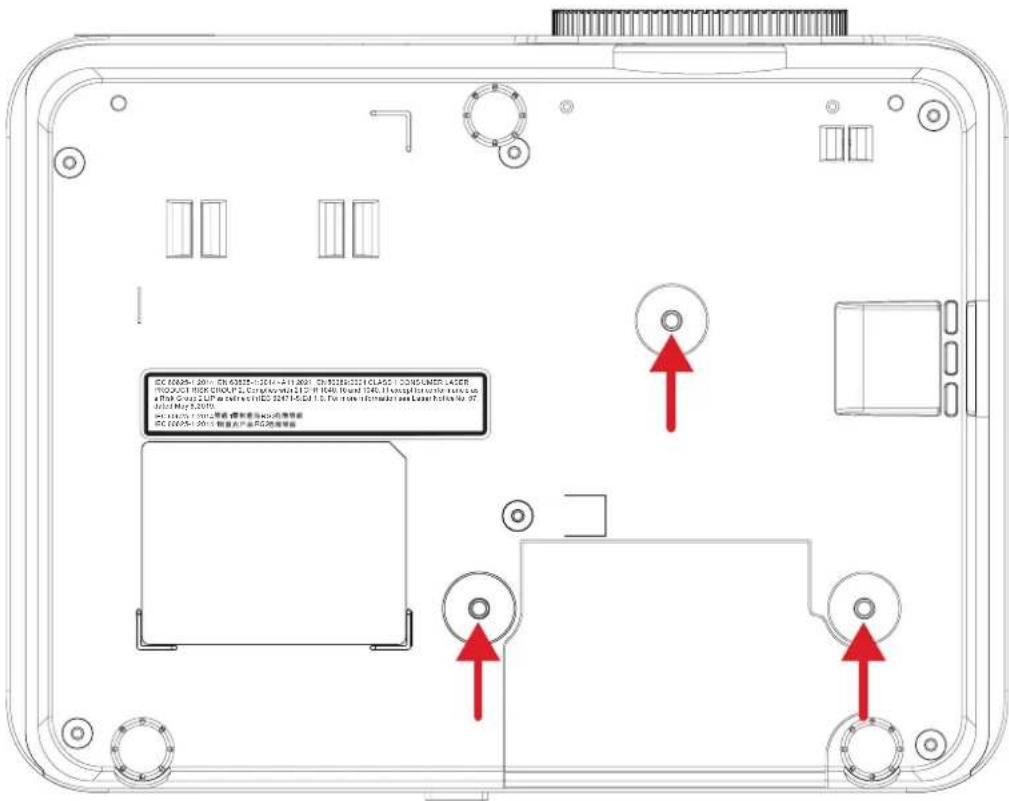

天花板安装
·請使用相容的天花板吊架組並安裝牢固以確保安全運作。
- 不當的天花板吊架組可能因螺絲尺寸或長度錯誤而導致投影機墜落。
·採用天花板安裝方式時，建議將投影機置於兒童視線以上的高度。
注意
本產品會發出可能有害的光輻射。如同任何明亮光源，請勿凝視光束，RG2 IEC 62471-5:2015。若距離投影機鏡頭小於 1m (3.28 ft)，請特別注意避免眼睛直視光源。
雷射注意事項
本產品屬於CLASSI雷射產品並符合IEC60825-1:2014,EN60825-1:2014/A11:2021,EN50689:2021.CLASS 1 CONSUMER LASER PRODUCT EN50689:2021.
IEC60825-1:2014,EN60825-1:2014+A11:2021,EN50689:2021CLASS1CONSUMERLASERPRODUCTRISKGROUP2,Complieswith21CFR1040.10and1040.11except forconformanceas aRiskGroup2LIPasdefinedinIEC62471-5:Ed.1.0.FormoreinformationseeLaserNoticeNo.57, datedMay8,2019. IEC60825-1:2014等级1雷射产品RG2危险等级 IEC60825-1:20141类激光产品RG2危险等级

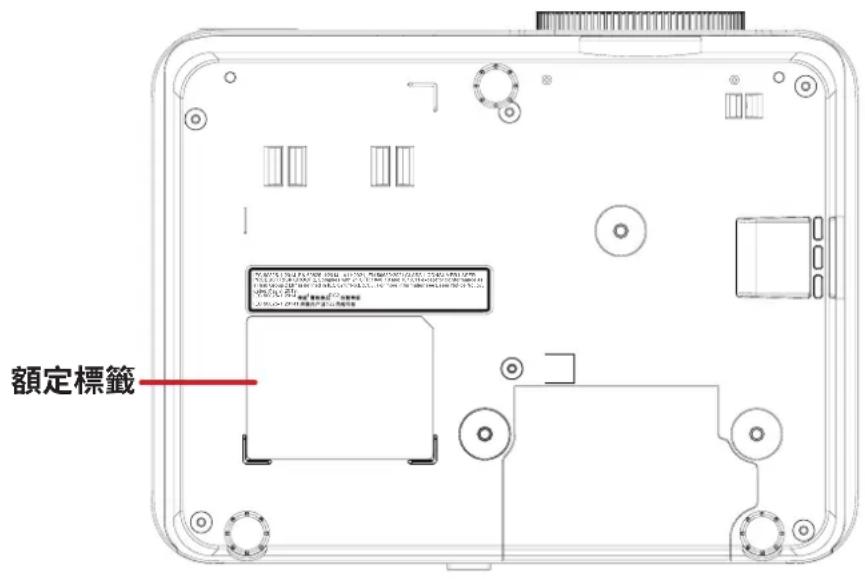

上述的雷射注意事項位於本投影機的底部。
·請監督兒童，絕不能允許他們在離投影機任何距離處，直視投影機光束。
- 在投影鏡頭前使用遙控器啟動投影機時，請小心。
使用者應避免在光束內使用光學輔助，例如雙筒望遠鏡或望遠鏡。
·本產品符合21CFR1040.10與1040.11，IEC62471-5:Ed.1.0中定義的風險群組2LIP除外。如需更多資訊，請參閱2019年5月8日發布的第57號雷射公告。
IEC 62471-5:2015 RISK GROUP 2
目錄
安全注意事项 3
介紹 9
包装内容物 9
LSD500HD | V53HD | LS740HD-5 | V52HD-5. 9
LSD600W | LS740W-5 10
投影機 11
概述 11
鍵盤 13
指示燈. 13
I/O 14
遥控器 16
概述 16
接收器範圍 18
安装電池 19
初始设置 20
播放投影機 20
投影尺寸 21
LSD500HD | V53HD | LS740HD-5 | V52HD-5. 21
16:9螢幕上的16:9影像 21
4:3螢幕上的16:9影像 22
LSD600W | LS740W-5 23
16:10 蜡幕上的 16:10 影像 ..... 23
4:3螢幕上的16:10影像 24
安装投影機 25
使用防盗桿 26
建立連接 27

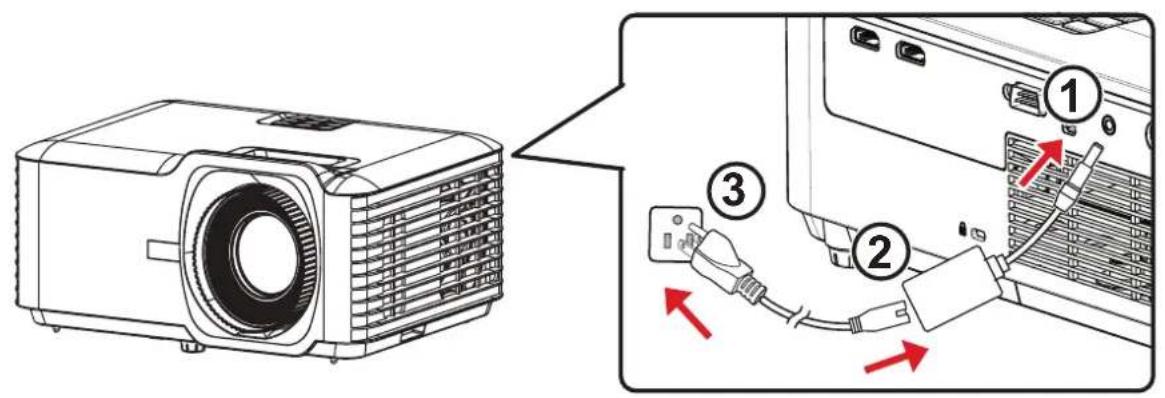

連接至電源 27

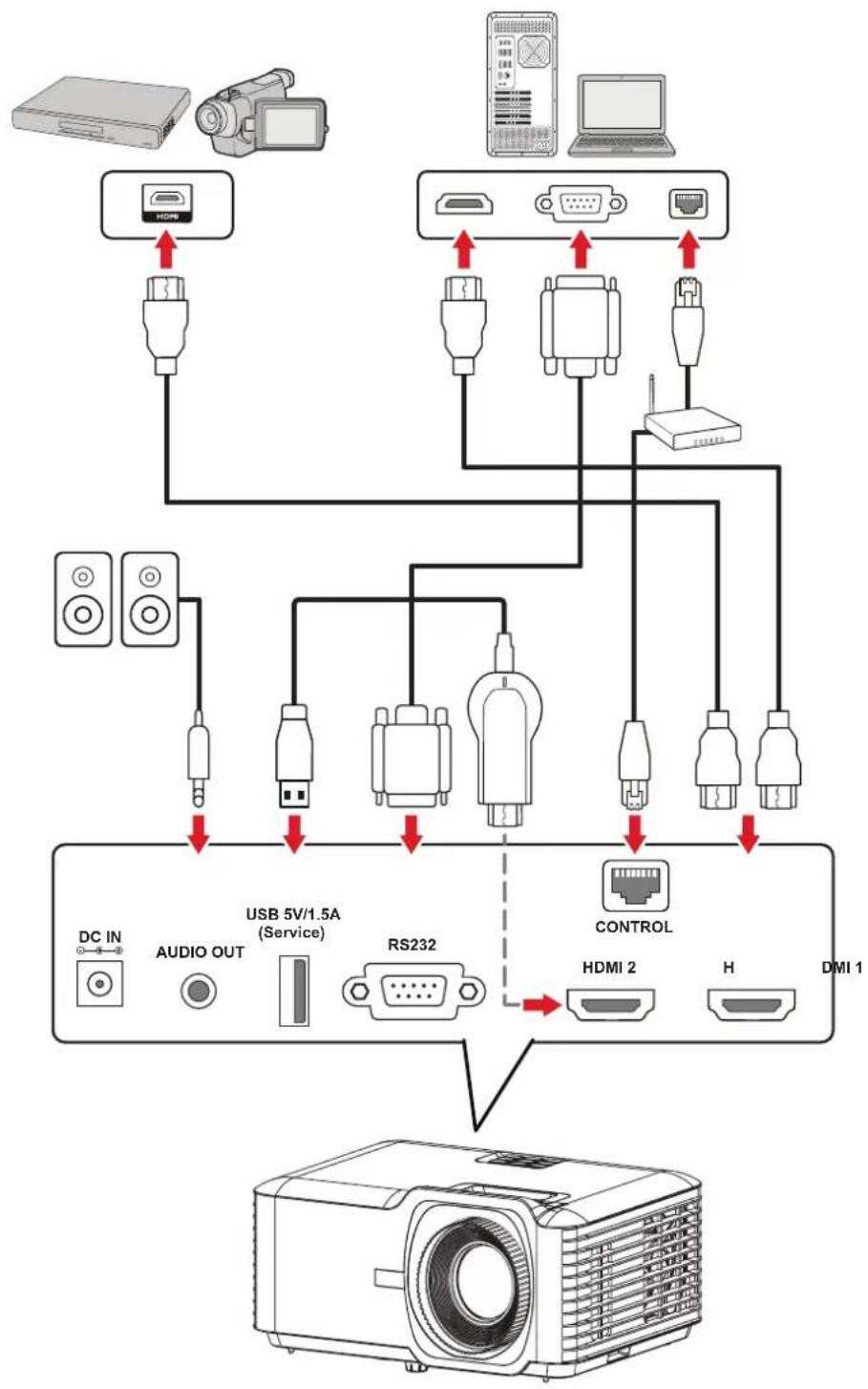

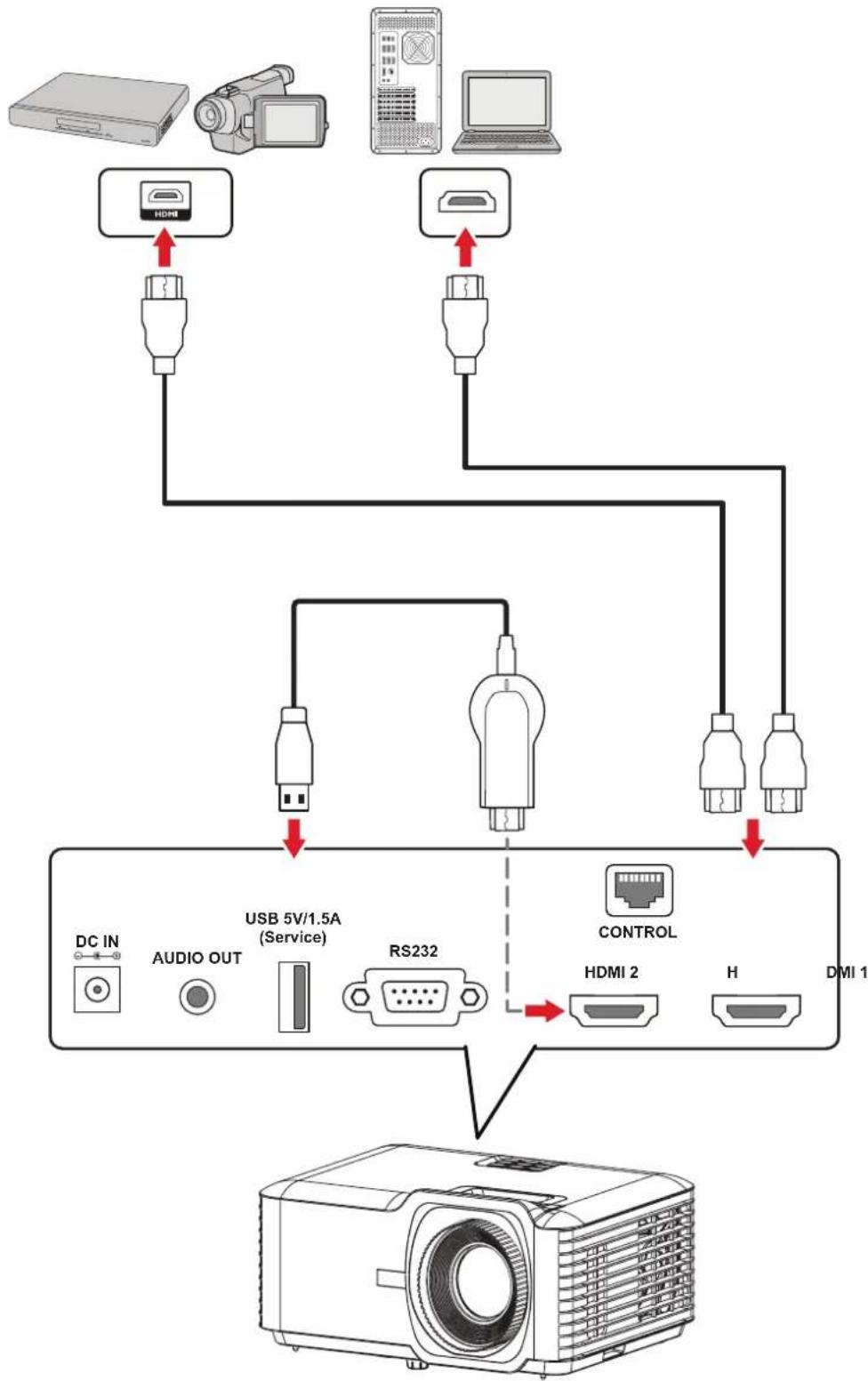

連接至外部裝置 28
使用投影機 29
開啟投影機 29
關閉投影機 29
選擇輸入來源 30
调整投影影像 31

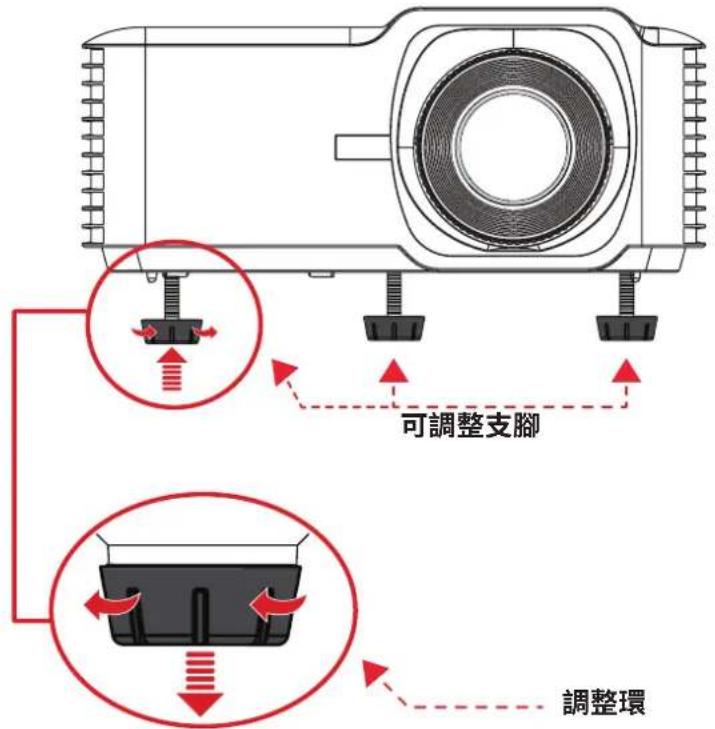

投影角度 31

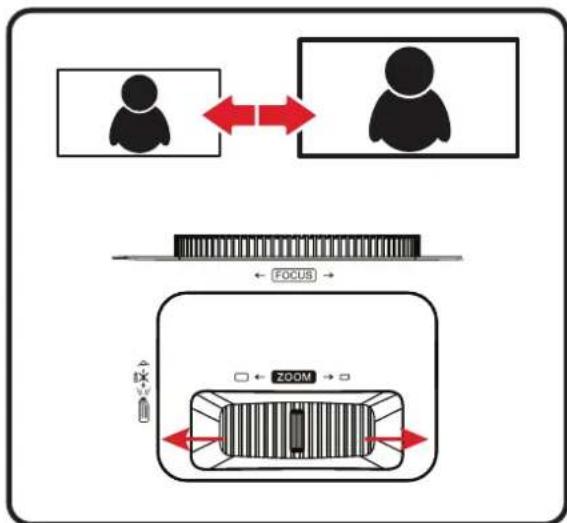

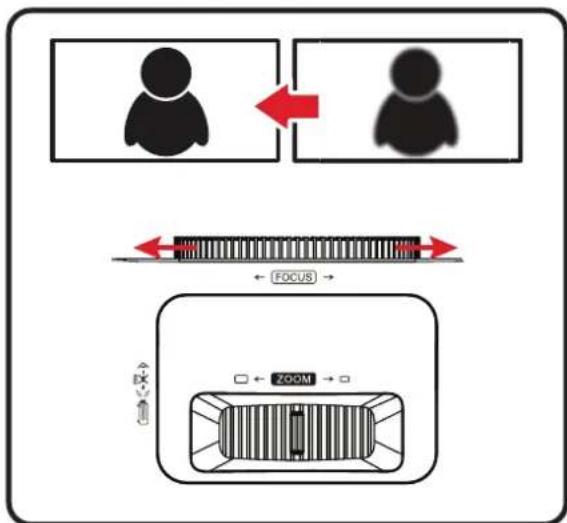

影像尺寸和清晰度 31

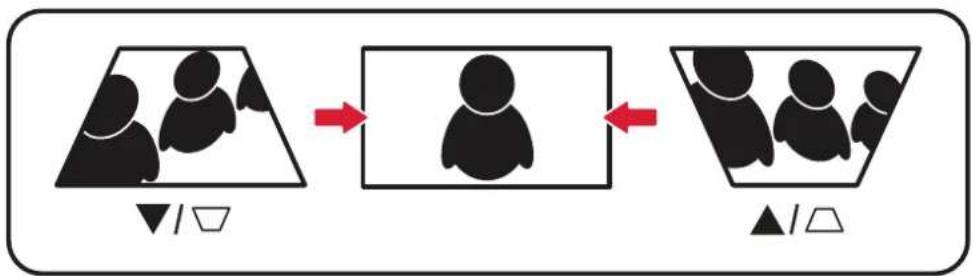

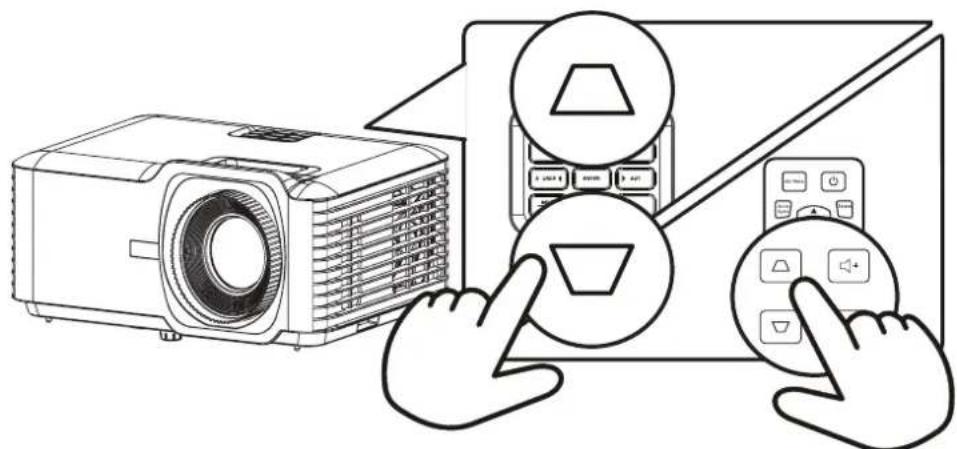

修正梯形失真 32
選單操作. 33

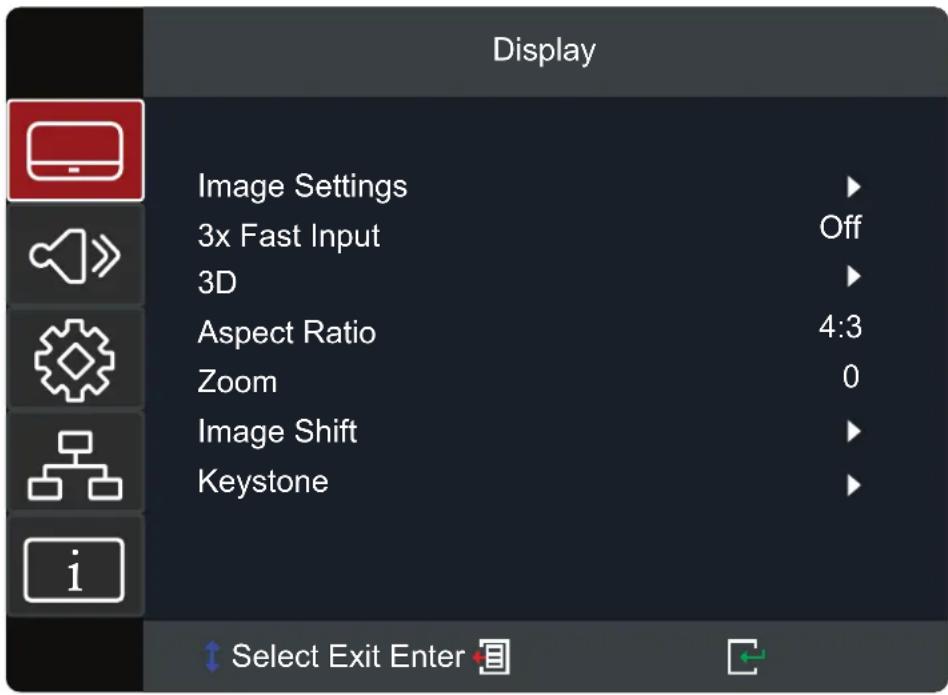

螢幕顯示選單 33
選單瀏覽 34
選單選項 35

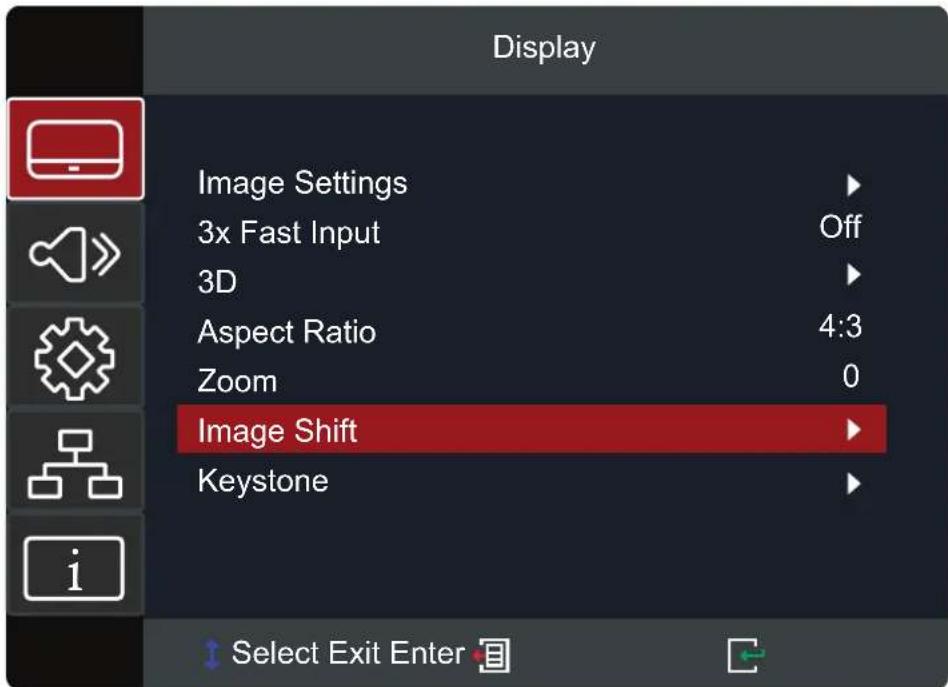

Display (顯示) 35

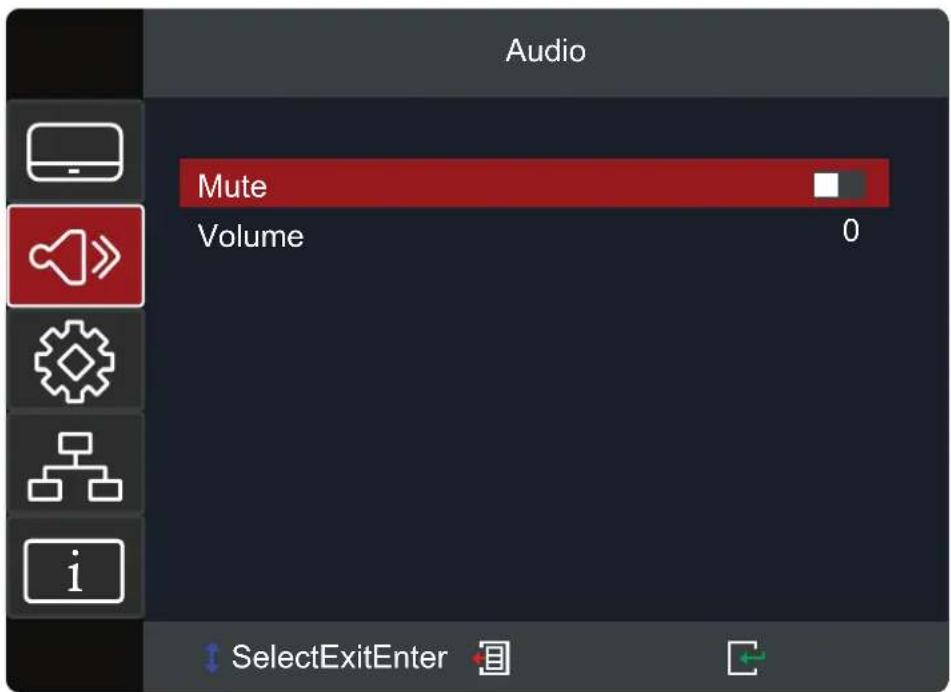

Audio（音訊） 39

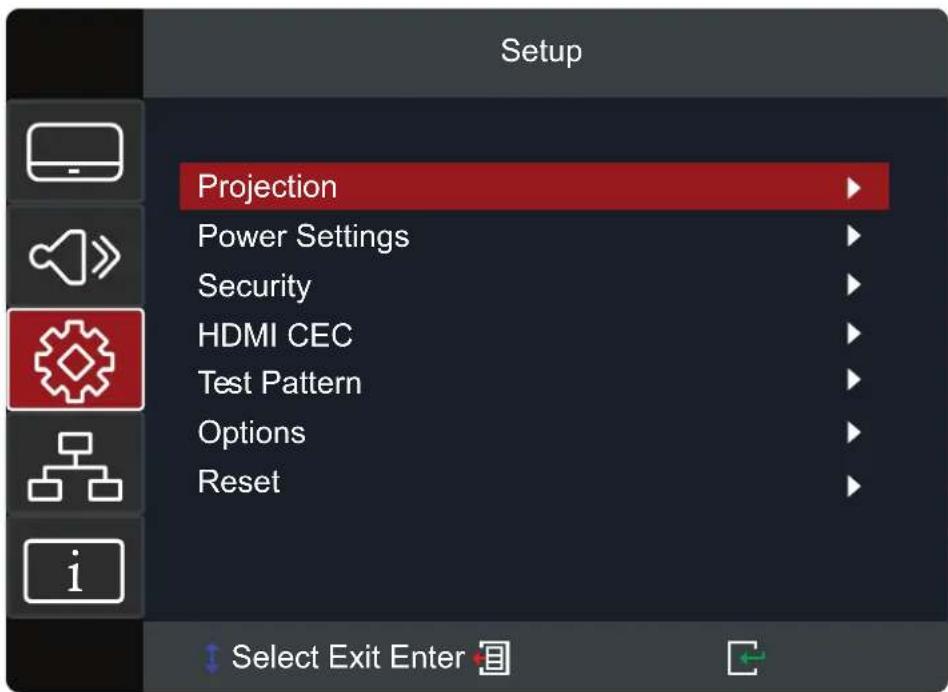

Setup（設定） 40

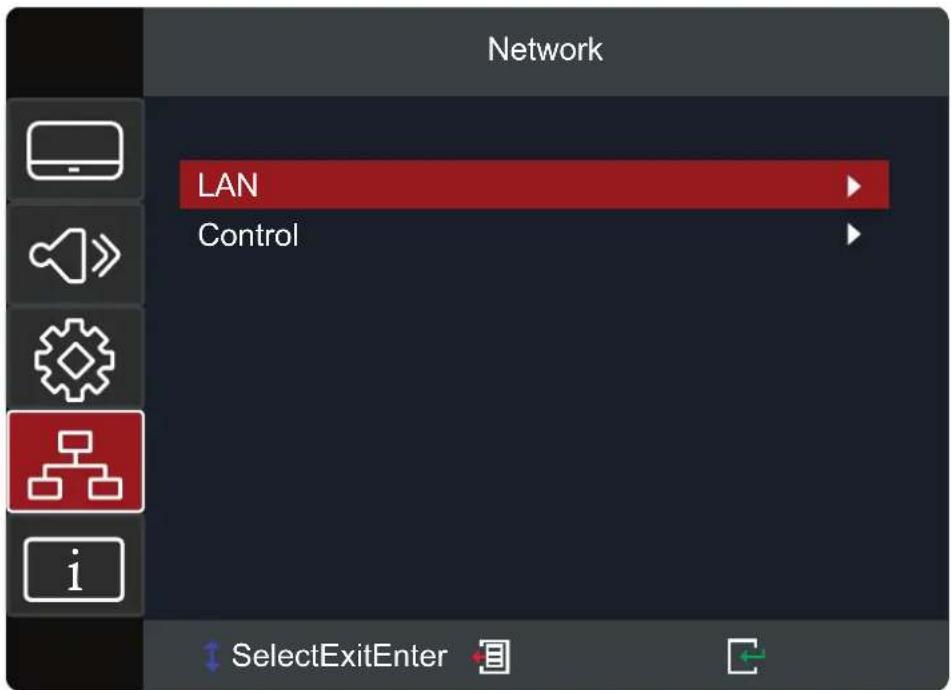

Network (網路) 43
Information (資訊) 46
附錄 47
規格 47

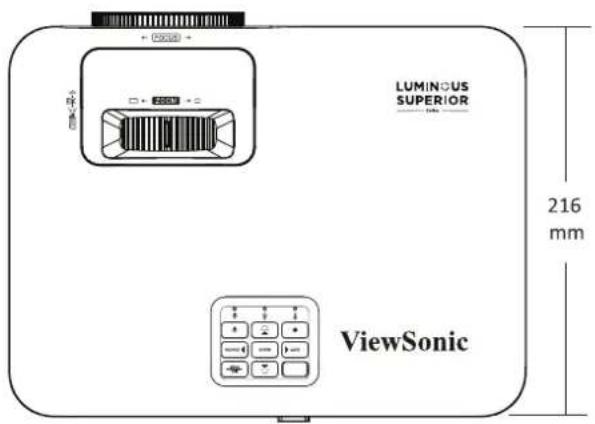

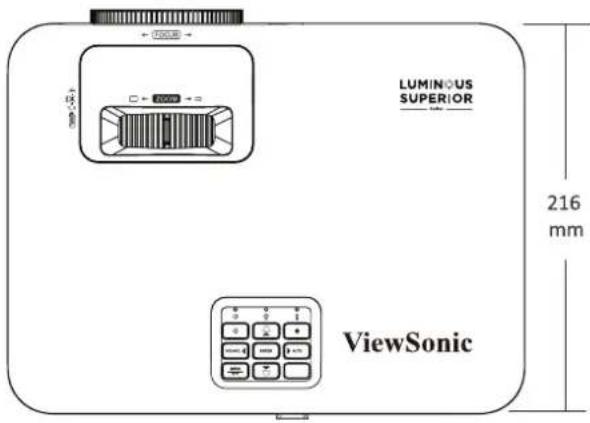

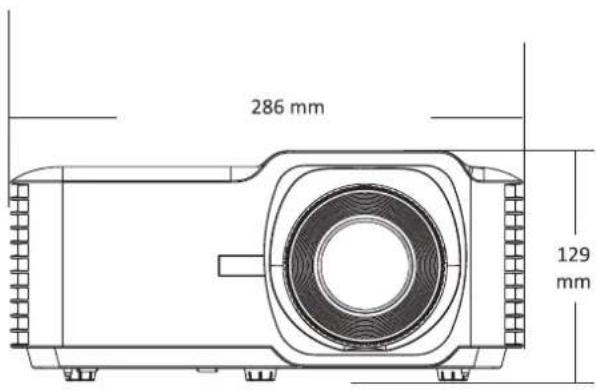

投影機尺寸 48
LSD500HD | V53HD | LS740HD-5 | V52HD-5 48
LSD600W | LS740W-5 48
螢幕顯示選單樹狀結構 49
支援的解析度和時序 55
HDMI 1 | HDMI 2 55
疑難排解 57
LED指示燈 60
維護 61
FCC 合規聲明 62
加拿大工業部聲明 62
CE歐洲國家聲明 63
RoHS2 法規遵循宣告 64
印度危害物質限制 66
產品壽命結束時的產品棄置 66
版權資訊 67
68
有限保固 69
介紹

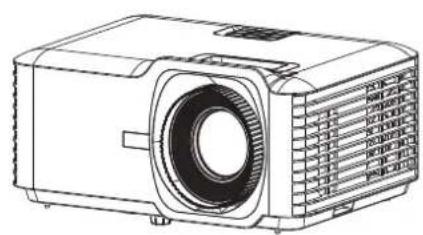

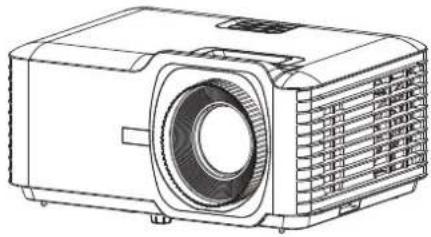

包装内容物
LSD500HD | V53HD | LS740HD-5 | V52HD-5
123
O
O
(4)
(5)
(6)
| 編號 項目 |
| 1投影機 |
| 2遙控器 |
| 3電池 |
| 4快速入門手冊 |
| 5電源線 |
| 6電源變壓器 |
附註：隨附線材及遙控器可能因購買地區或國家而有所不同。
123
O
O
(4)
(5)
(6)
| 編號 項目 | |
| 1投影機 | |
| 2遙控器 | |
| 3電池 | |
| 4快速入門手冊 | |
| 5電源線 | |
| 6電源變壓器 | |
附註：隨附線材及遙控器可能因購買地區或國家而有所不同。
投影機

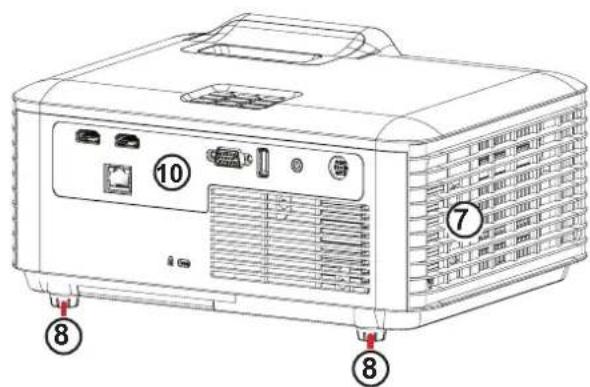

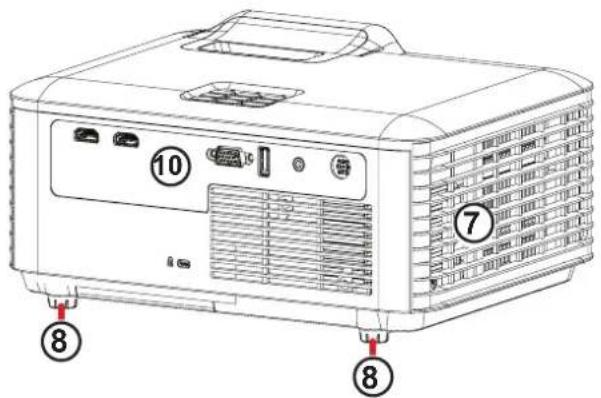

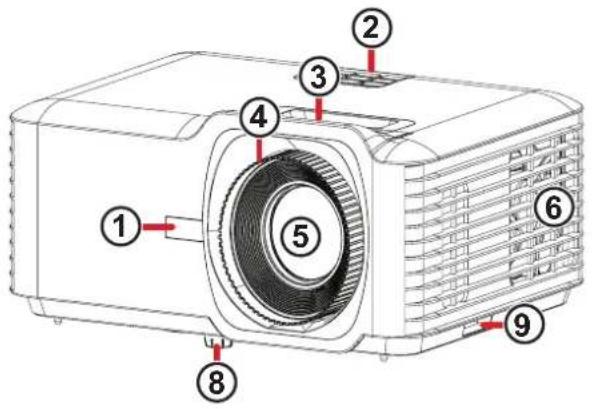

概述
LSD500HD | V53HD | LS740HD-5 | V52HD-5
編號 零件
1 遥控接收器
2 按鍵與指示燈
3變焦環
4對焦環
5投影鏡頭
6通風口
7通風口
8 調整腳座
9 防盜鎖桿
10 I/O連接埠
LSD600W | LS740W-5
| 編號 零件 |
| 1 遥控接收器 |
| 2 按鍵與指示燈 |
| 3 變焦環 |
| 4 對焦環 |
| 5 投影鏡頭 |
| 6 通風□ |
| 7 通風□ |
| 8 調整腳座 |
| 9 防盜鎖桿 |
| 10 I/O 連接埠 |

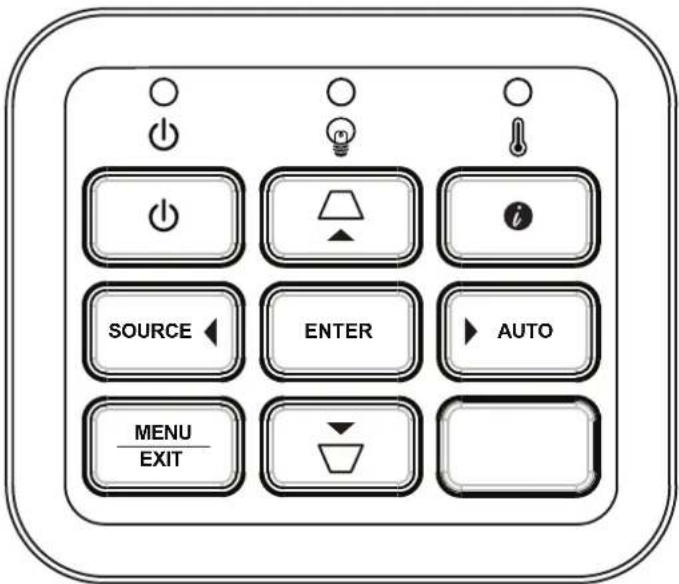

鍵盤
| 按鈕 說明 | ||
| ◎ | 電源 开關投影機。 | |
| △□ | 梯形修正 修正失真的影像。 | |
| ▲▼▲ | 導覽 在選單中選擇項目或調整數值。 | |
| MENU | 功能表 開啟螢幕顯示選單。 | |
| EXIT | 退出 關閉螢幕顯示選單。 | |
| SOURCE | 來源 開啟輸入來源選單。 | |
| ◎ | 資訊 | 開啟 Information(資訊) 選單。 |
| ENTER | Enter 確認選取的項目。 | |
| AUTO | 自動 選擇投影影像的最佳解析度和時序。 | |
指示燈
| 指示燈 說明 | |
| 電源指示燈 | |
| 光源指示燈 | |
| 溫度指示燈 | |

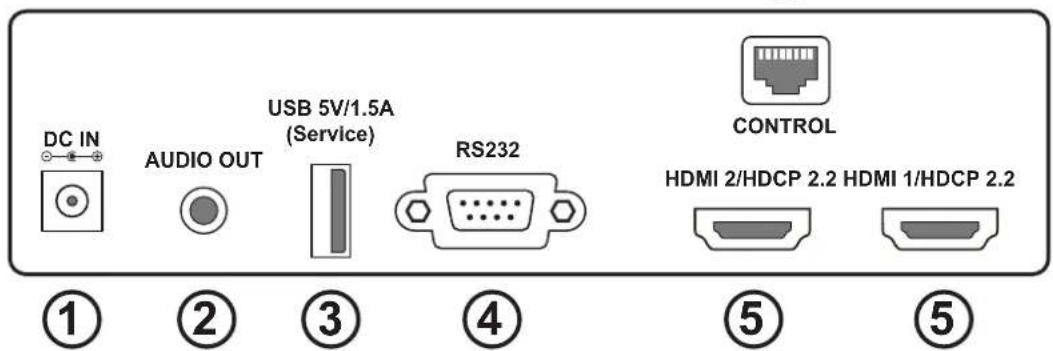

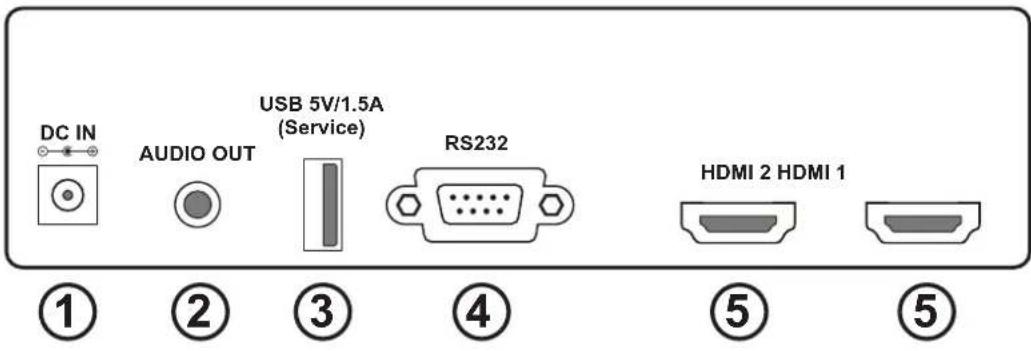

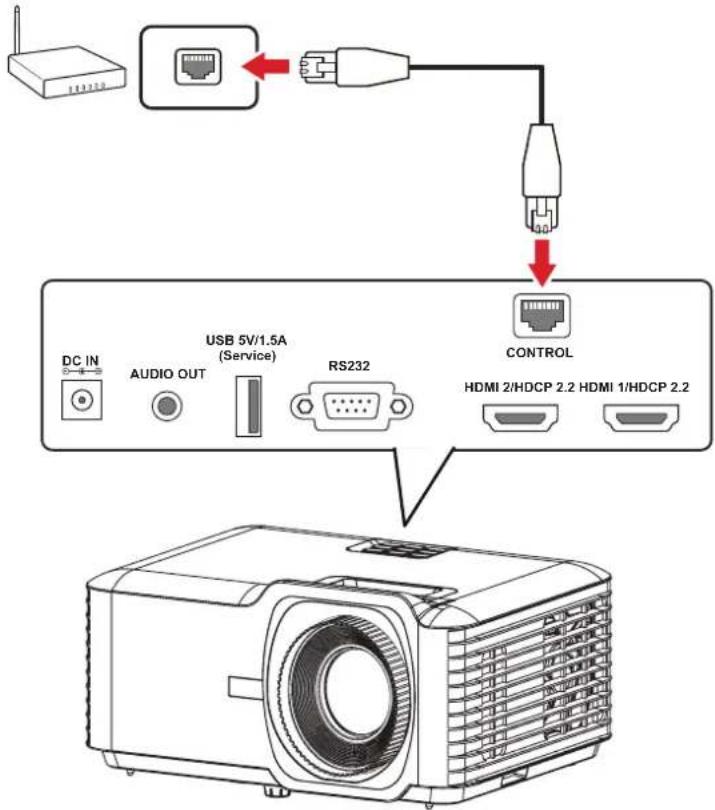

I/O連接埠
LSD500HD | V53HD | LS740HD-5 | V52HD-5
(6)
| 連接類型 用途 | ||
| 1 | DC IN 用於提供投影機電源。 | |
| 2 | Audio Out (音訊輸出) | 用於連接外部揚聲器。 |
| 3 | USB Type A 用於維護及為裝置供電。 | |
| 4 | RS-232 | 用於透過外部電腦遠端操作投影機的電源、音量、輸入選擇、亮度及其他功能。 |
| 5 | HDMI 用於影音投影的 HDMI v. 2.0 (支援 HDCP 2.2)。 | |
| 6 | RJ45 用於網路遠端操作。 | |
| 連接類型 用途 | ||
| 1 | DC IN 用於提供投影機電源。 | |
| 2 | Audio Out (音訊輸出) | 用於連接外部揚聲器。 |
| 3 | USB Type A 用於維護及為裝置供電。 | |
| 4 | RS-232 | 用於透過外部電腦遠端操作投影機的電源、音量、輸入選擇、亮度及其他功能。 |
| 5 | HDMI | 用於影音投影的 HDMI v.1.4 (支援 HDCP 1.4)。 |

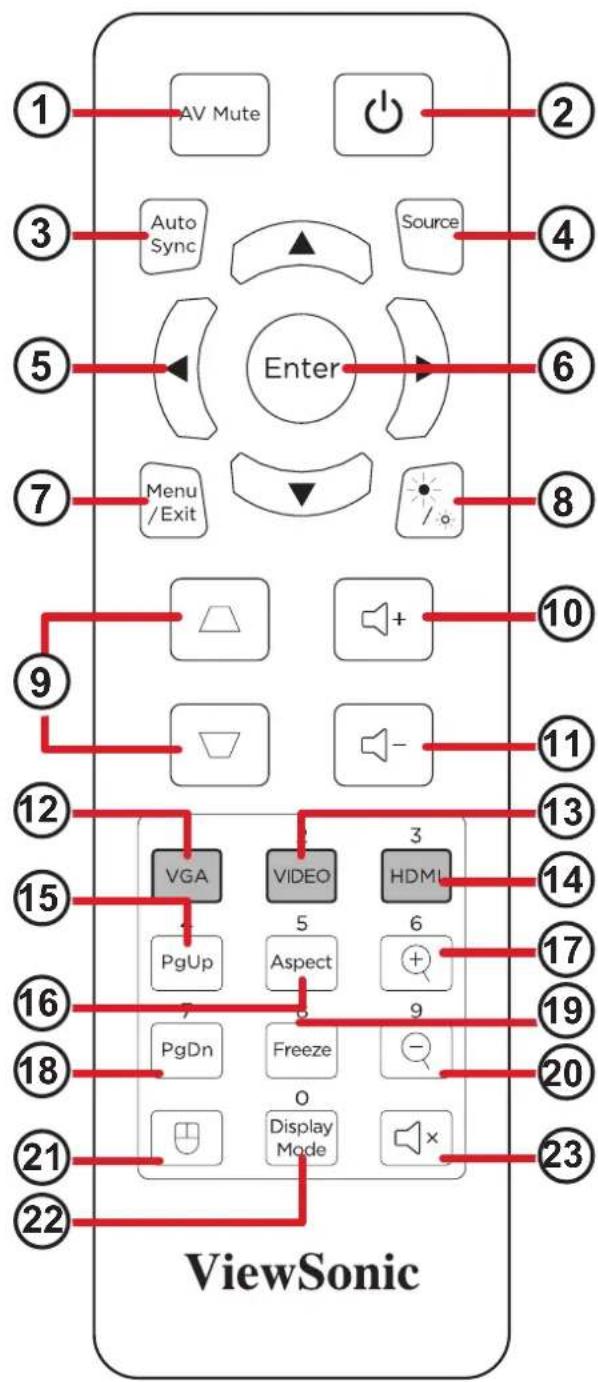

遥控器
概述
| 按鈕 說明 | |||
| 1 AV 靜音。 | 隱藏螢幕畫面且音量靜音。 | ||
| 2 | 電源 開關 | 投影機。 | |
| 3 | Auto Sync | 自動同步 選擇投影影像的最佳解析度和時序。 | |
| 4 | Source | 來源 開啟 | 輸入來源選單。 |
| 5 | 瀏覽按鈕 在 | 選單中選擇項目或調整數值。 | |
| 6 | Enter | Enter 確認選取的項目。 | |
| 7 | Menu/Exit | 功能表 開啟螢幕顯示選單。 | |
| 退出 關閉 | 螢幕顯示選單。 | ||
| 8 | 亮度 | 開啟 Light Source Mode(燈光模式)選單。 | |
| 9 | 梯形修正 修 | 正失真的影像。 | |
| 10 | + | 調高音量 調 | 高音量。 |
| 11 | - | 降低音量 調 | 低音量。 |
| 12 | VGA | VGA | 此按鈕不支援。 |
| 13 | 視訊 VIDEO | 此按鈕不支援。 | |
| 14 | HDMI 將 HDMI 設為輸入來源。 | ||
| 15 | 4 PgUp | 上一页 | 此按鈕不支援。 |
| 16 | 5 Aspect | 長寬比 | 開啟 Aspect Ratio(長寬比)選單。 |
| 17 | 6 + | 放大 放大 | 投射影像。 |
| 18 | 7 PgOn | 下一页 | 此按鈕不支援。 |
| 19 | 8 Freeze | Freeze | 保持投影影像。 |
| 20 | 9 | 縮小 縮小 | 投射影像。 |
| 21 | 滑鼠模式 | 此按鈕不支援。 | |
| 22 | Display Mode | 顯示模式 | 開啟 Color Mode(色彩模式)選單。 |
| 23 | x | 靜音 停止 | 音訊輸出。 |

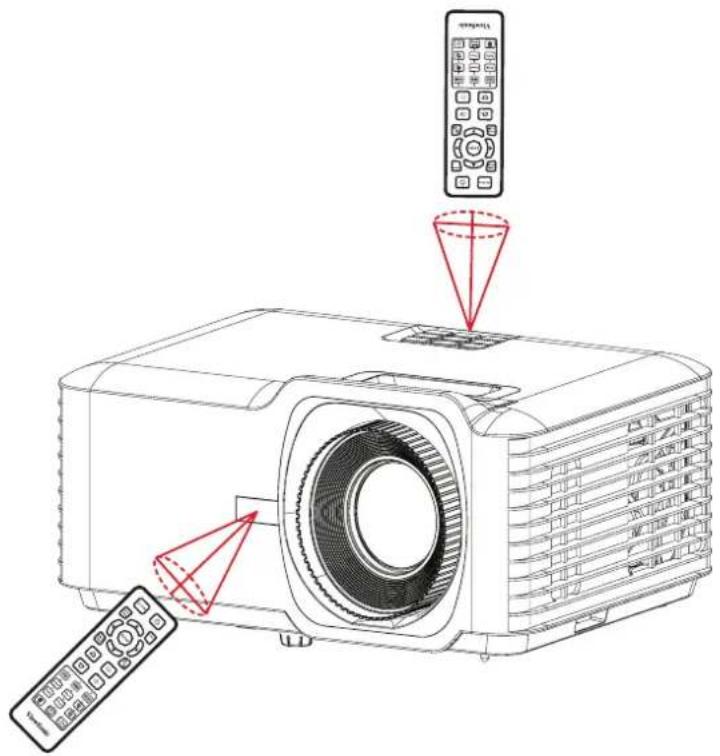

接收器範圍
為達到最佳操作效果，請將遙控器直接對準IR接收器。最大操作範圍為 8m (26 ft)，水平與垂直視野均為 ± 30 度。

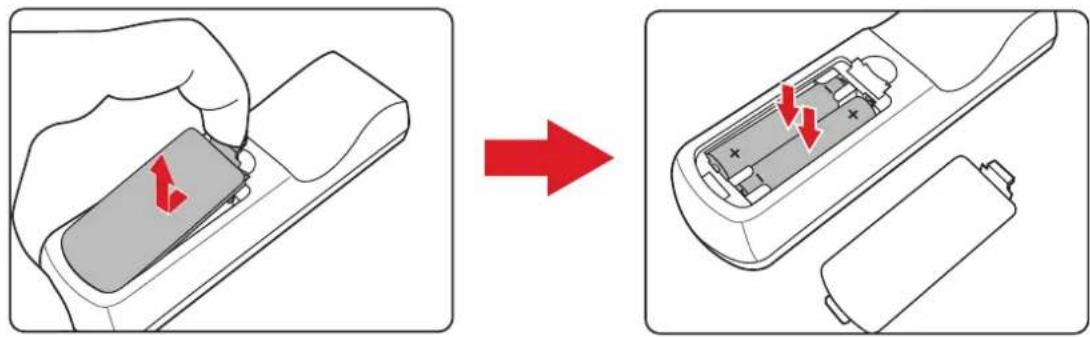

安装電池
- 取下電池蓋並打開電池盒。
- 插入兩顆 AAA 電池，確定極性正確。
- 裝回電池蓋並往下壓，直到卡入定位為止。
附註：
- 將遙控器與電池存放於遠離高溫及潮濕的環境。
- 僅用建議的電池類型。
- 若長期不使用，請取出電池。
·請依照製造商指示及當地法規處理廢棄電池。
初始設置
擺放投影機
投影機可放置於螢幕的前方或後方，亦可安裝於天花板。
| 位置 說明 | |
| 正視圖 | |
| Ceiling-Top (倒吊前投) | |
| 後視圖1 | |
| Rear-Top (倒吊後投)1 | |

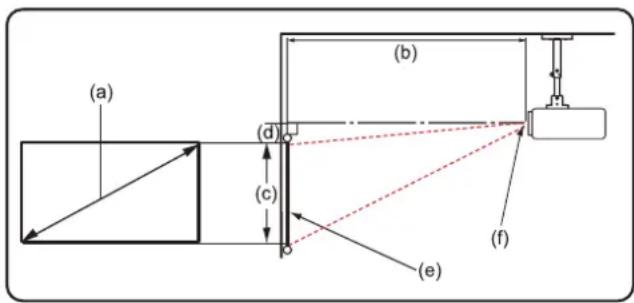

投影尺寸
LSD500HD | V53HD | LS740HD-5 | V52HD-5
請參考下表根據所需影像高度決定建議的投影機至螢幕距離。

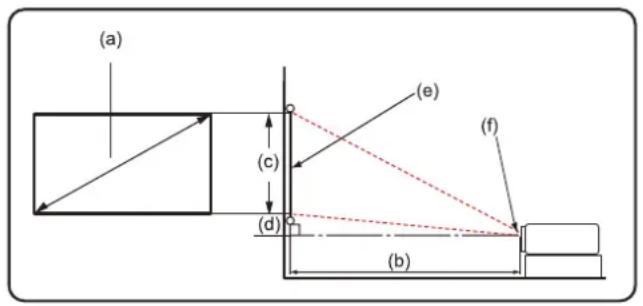

16:9 萤幕上的 16:9 影像
附註： (e) = 蜀幕 /(f) = 錢頭中心
| (a)螢幕尺寸 | (b)投影距離 | (c)影像高度 | (d)垂直偏移 | ||||||
| 最小值 | 最大值 | ||||||||
| in. | mm | in. | mm in. | mm | in. | mm | in. mm | ||
| 30 762 | 29.55 75 | 50 38.44 | 976 14.71 | 374 2.35 | 60 | ||||
| 40 | 1016 | 39.40 | 1001 | 51.25 | 1302 | 19.61 | 498 | 3.14 | 80 |
| 50 | 1270 | 49.24 | 1251 | 64.06 | 1627 | 24.51 | 623 | 3.92 | 100 |
| 60 | 1524 | 59.09 | 1501 | 76.87 | 1953 | 29.42 | 747 | 4.71 | 120 |
| 70 | 1778 | 68.94 | 1751 | 89.69 | 2278 | 34.32 | 872 | 5.49 | 139 |
| 80 | 2032 | 78.79 | 2001 | 102.50 | 2603 | 39.22 | 996 | 6.28 | 159 |
| 90 | 2286 | 88.64 | 2251 | 115.31 | 2929 | 44.12 | 1121 | 7.06 | 179 |
| 100 | 2540 | 98.49 | 2502 | 128.12 | 3254 | 49.03 | 1245 | 7.84 | 199 |
| 110 | 2794 | 108.34 | 2752 | 140.93 | 3580 | 53.93 | 1370 | 8.63 | 219 |
| 120 | 3048 | 118.19 | 3002 | 153.75 | 3905 | 58.83 | 1494 | 9.41 | 239 |
| 130 | 3302 | 128.03 | 3252 | 166.56 | 4231 | 63.73 | 1619 | 10.20 | 259 |
| 140 | 3556 | 137.88 | 3502 | 179.37 | 4556 | 68.64 | 1743 | 10.98 | 279 |
| 150 | 3810 | 147.73 | 3752 | 192.18 | 4881 | 73.54 | 1868 | 11.77 | 299 |
| 200 | 5080 | 196.98 | 5003 | 256.24 | 6509 | 98.05 | 2491 | 15.69 | 398 |
| 250 | 6350 | 246.22 | 6254 | 320.30 | 8136 | 122.57 | 3113 | 19.61 | 498 |
| 300 | 7620 | 295.46 | 7505 | 384.36 | 9763 | 147.08 | 3736 | 23.53 | 598 |
附註：
- 這些數據僅供設置投影機時參考。
·為獲得最佳效果，請在永久安裝前測試投影機的影像尺寸與距離。

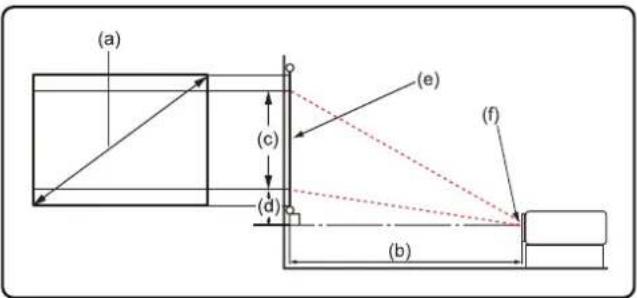

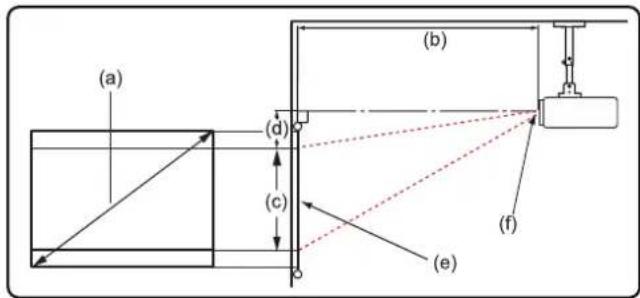

4:3螢幕上的16:9影像
附註：(e) = 蜀幕 / (f) = 錢頭中心
| (a)螢幕尺寸 | (b)投影距離 | (c)影像高度 | (d)垂直偏移 | ||||||
| 最小值 | 最大值 | ||||||||
| in. | mm | in. | mm in. | mm | in. | mm | in. mm | ||
| 30 762 | 27.12 689 | 35.28 | 896 13.50 | 343 2.16 | 55 | ||||
| 40 | 1016 | 36.16 | 918 | 47.04 | 1195 | 18.00 | 457 | 2.88 | 73 |
| 50 | 1270 | 45.20 | 1148 | 58.80 | 1494 | 22.50 | 572 | 3.60 | 91 |
| 60 | 1524 | 54.24 | 1378 | 70.56 | 1792 | 27.00 | 686 | 4.32 | 110 |
| 70 | 1778 | 63.28 | 1607 | 82.32 | 2091 | 31.50 | 800 | 5.04 | 128 |
| 80 | 2032 | 72.32 | 1837 | 94.08 | 2390 | 36.00 | 914 | 5.76 | 146 |
| 90 | 2286 | 81.36 | 2067 | 105.84 | 2688 | 40.50 | 1029 | 6.48 | 165 |
| 100 | 2540 | 90.40 | 2296 | 117.60 | 2987 | 45.00 | 1143 | 7.20 | 183 |
| 110 | 2794 | 99.44 | 2526 | 129.36 | 3286 | 49.50 | 1257 | 7.92 | 201 |
| 120 | 3048 | 108.48 | 2755 | 141.12 | 3584 | 54.00 | 1372 | 8.64 | 219 |
| 130 | 3302 | 117.52 | 2985 | 152.88 | 3883 | 58.50 | 1486 | 9.36 | 238 |
| 140 | 3556 | 126.56 | 3215 | 164.64 | 4182 | 63.00 | 1600 | 10.08 | 256 |
| 150 | 3810 | 135.60 | 3444 | 176.40 | 4481 | 67.50 | 1715 | 10.80 | 274 |
| 200 | 5080 | 180.80 | 4592 | 235.20 | 5974 | 90.00 | 2286 | 14.40 | 366 |
| 250 | 6350 | 226.00 | 5740 | 294.00 | 7468 | 112.50 | 2858 | 18.00 | 457 |
| 300 | 7620 | 271.20 | 6888 | 352.80 | 8961 | 135.00 | 3429 | 21.60 | 549 |
附註：
- 這些數據僅供設置投影機時參考。
- 為獲得最佳效果,請在永久安裝前測試投影機的影像尺寸與距離。
請參考下表根據所需影像高度決定建議的投影機至螢幕距離。

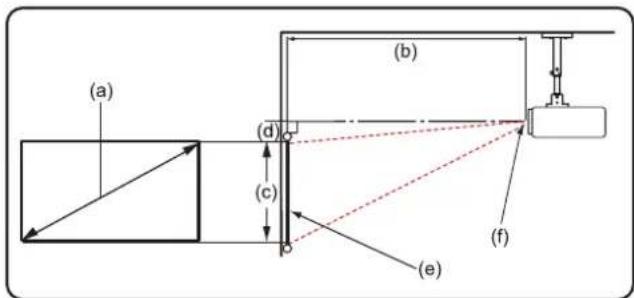

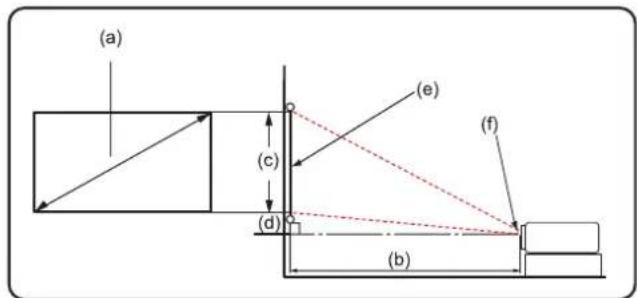

16:10 融幕上的 16:10 影像
附註：(e) = 蜀幕 / (f) = 錢頭中心
| (a)螢幕尺寸 | (b)投影距離 | (c)影像高度 | (d)垂直偏移 | ||||||
| 最小值 | 最大值 | ||||||||
| in. | mm | in. | mm in. | mm | in. | mm | in. mm | ||
| 30 762 | 30.02 762 | 995 15.90 | 404 | 1.97 | 50 | ||||
| 40 | 1016 | 40.03 | 1017 | 52.24 | 1327 | 21.20 | 538 | 2.63 | 67 |
| 50 | 1270 | 50.03 | 1271 | 65.30 | 1659 | 26.50 | 673 | 3.29 | 83 |
| 60 | 1524 | 60.04 | 1525 | 78.36 | 1990 | 31.80 | 808 | 3.94 | 100 |
| 70 | 1778 | 70.04 | 1779 | 91.41 | 2322 | 37.10 | 942 | 4.60 | 117 |
| 80 | 2032 | 80.05 | 2033 | 104.47 | 2654 | 42.40 | 1077 | 5.26 | 134 |
| 90 | 2286 | 90.06 | 2287 | 117.53 | 2985 | 47.70 | 1212 | 5.91 | 150 |
| 100 | 2540 | 100.06 | 2542 | 130.59 | 3317 | 53.00 | 1346 | 6.57 | 167 |
| 110 | 2794 | 110.07 | 2796 | 143.65 | 3649 | 58.30 | 1481 | 7.23 | 184 |
| 120 | 3048 | 120.08 | 3050 | 156.71 | 3980 | 63.60 | 1615 | 7.89 | 200 |
| 130 | 3302 | 130.08 | 3304 | 169.77 | 4312 | 68.90 | 1750 | 8.54 | 217 |
| 140 | 3556 | 140.09 | 3558 | 182.83 | 4644 | 74.20 | 1885 | 9.20 | 234 |
| 150 | 3810 | 150.10 | 3812 | 195.89 | 4976 | 79.50 | 2019 | 9.86 | 250 |
| 200 | 5080 | 200.13 | 5083 | 261.18 | 6634 | 106.00 | 2692 | 13.14 | 334 |
| 250 | 6350 | 250.16 | 6354 | 326.48 | 8293 | 132.50 | 3365 | 16.43 | 417 |
| 300 | 7620 | 300.19 | 7625 | 391.78 | 9951 | 159.00 | 4039 | 19.72 | 501 |
附註：
- 這些數據僅供設置投影機時參考。
- 為獲得最佳效果，請在永久安裝前測試投影機的影像尺寸與距離。
4:3螢幕上的16:10影像
附註：(e) = 蜀幕 / (f) = 錢頭中心
| (a)螢幕尺寸 | (b)投影距離 | (c)影像高度 | (d)垂直偏移 | ||||||
| 最小值 | 最大值 | ||||||||
| in. | mm | in. | mm in. | mm | in. | mm | in. mm | ||
| 30 762 | 28.32 71 | 19 36.96 | 939 15.00 | 381 1.86 47 | |||||
| 40 | 1016 | 37.76 | 959 | 49.28 | 1252 | 20.00 | 508 | 2.48 | 63 |
| 50 | 1270 | 47.20 | 1199 | 61.60 | 1565 | 25.00 | 635 | 3.10 | 79 |
| 60 | 1524 | 56.64 | 1439 | 73.92 | 1878 | 30.00 | 762 | 3.72 | 94 |
| 70 | 1778 | 66.08 | 1678 | 86.24 | 2190 | 35.00 | 889 | 4.34 | 110 |
| 80 | 2032 | 75.52 | 1918 | 98.56 | 2503 | 40.00 | 1016 | 4.96 | 126 |
| 90 | 2286 | 84.96 | 2158 | 110.88 | 2816 | 45.00 | 1143 | 5.58 | 142 |
| 100 | 2540 | 94.40 | 2398 | 123.20 | 3129 | 50.00 | 1270 | 6.20 | 157 |
| 110 | 2794 | 103.84 | 2638 | 135.52 | 3442 | 55.00 | 1397 | 6.82 | 173 |
| 120 | 3048 | 113.28 | 2877 | 147.84 | 3755 | 60.00 | 1524 | 7.44 | 189 |
| 130 | 3302 | 122.72 | 3117 | 160.16 | 4068 | 65.00 | 1651 | 8.06 | 220 |
| 140 | 3556 | 132.16 | 3357 | 172.48 | 4381 | 70.00 | 1778 | 8.68 | 220 |
| 150 | 3810 | 141.60 | 3597 | 184.80 | 4694 | 75.00 | 1905 | 9.30 | 236 |
| 200 | 5080 | 188.80 | 4796 | 246.40 | 6259 | 100.00 | 2540 | 12.40 | 315 |
| 250 | 6350 | 236.00 | 5994 | 308.00 | 7823 | 125.00 | 3175 | 15.50 | 394 |
| 300 | 7620 | 283.20 | 7193 | 369.60 | 9388 | 150.00 | 3810 | 18.60 | 472 |
附註：
- 這些數據僅供設置投影機時參考。
- 為獲得最佳效果,請在永久安裝前測試投影機的影像尺寸與距離。
安裝投影機
安裝投影機時
- 為確保最佳相容性，請使用 ViewSonic 吊 架。
- 使用第三方吊架時，請注意螺絲尺寸可能會因安裝板厚度而異。
- 使用符合以下規格的螺絲，以確保牢固安裝。
| 螺絲類型 最大螺絲長度 | |
| M4 x 8 8 mm | |
重要：請勿將投影機安裝在熱源或空間附近。

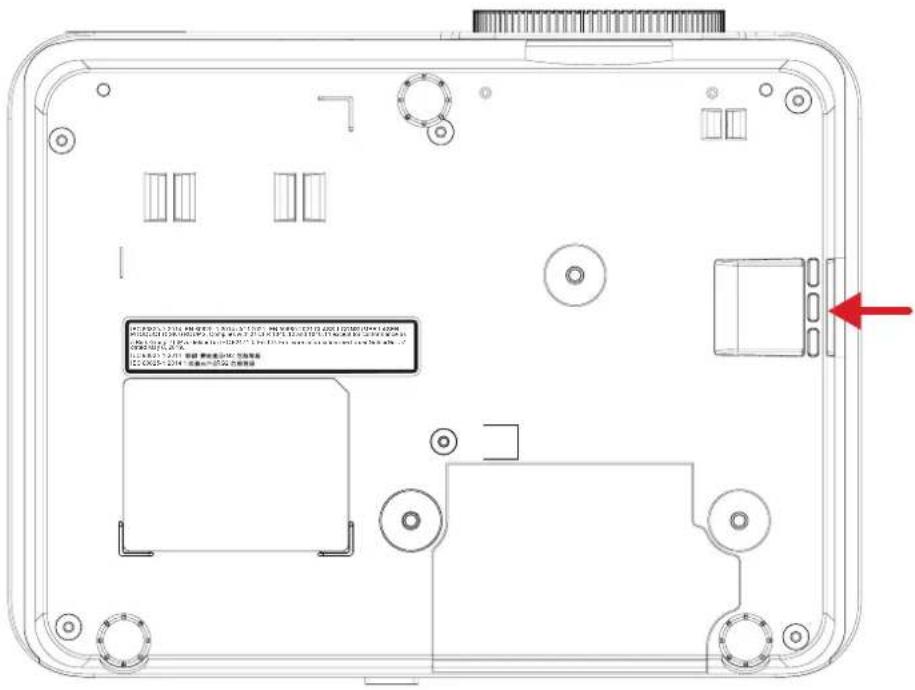

使用防盗桿
為防止投影機遭竊，請使用安全插槽鎖定裝置，將投影機固定在固定物體上。
建立連接
連接至電源
- 將電源變壓器連接至投影機後側的DC IN插孔。
- 將變壓器連接至電源線。
- 將電源線插入電源插座。
附註：安裝投影機時，請於配線中設置便於斷電的裝置，或將電源線插入可輕鬆拔除的插座。若發生任何問題，請使用該裝置或拔除電源線以立即切斷電源。
連接至外部裝置
附註：
·如需連接埠的詳細資訊，請參閱”I/O連接埠”。
- 相容性與連接能力可能視機型而有不同。
- 控制(Control)埠僅適用於LSD500HD/V53HD/LS740HD-5/V52HD-5投影機。
- LSD500HD/V53HD/LS740HD-5/V52HD-5 的HDMI 1與HDMI 2連接埠支援HDMI 2.0/HDCP 2.2，而LSD600W/LS740W-5則支援HDMI 1.4/HDCP 1.4標準。
使用投影機

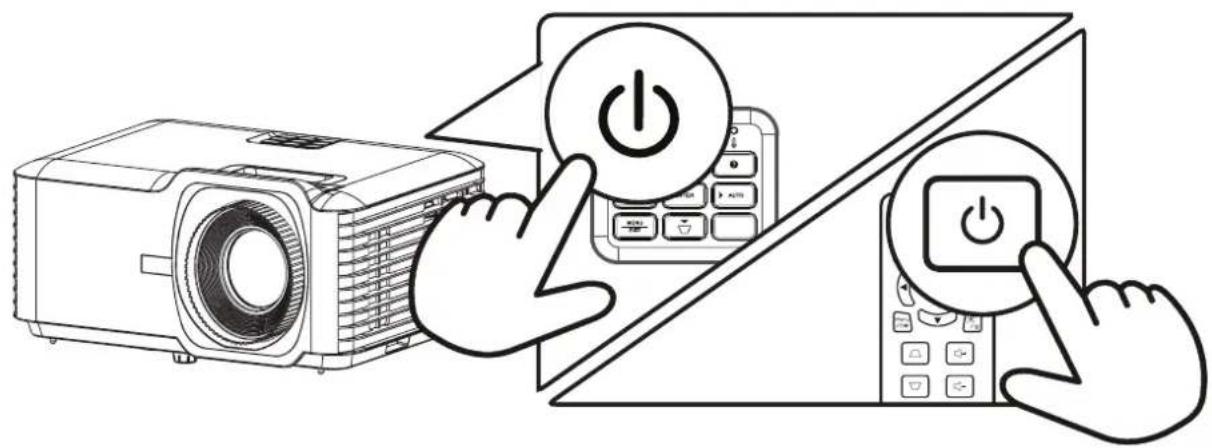

開啟投影機
- 確保投影機的電源線已連接至電源插座。
- 按 Power (電源) 按鈕開啟投影機。電源指示燈將閃爍藍燈。
附註：若為首次開啟投影機，或已將其重設為出廠預設值，則在使用投影機前，需先設定螢幕顯示選單的語言及投影位置。
關閉投影機
- 按下 Power (電源) 按鈕,對話方塊將會顯示。
2.再按一次Power(電源)按鈕確認，並關閉投影機。電源指示燈將變成恆亮紅燈並進入待機模式。
選擇輸入來源
投影機支援多種連接方式，但一次僅能顯示一個全螢幕影像。當 Auto Source（自動來源）開啟時，投影機會自動偵測可用的輸入來源。若要手動切換來源，請按下 Source（來源）按鈕。
附註：確保連接的來源也已開啟。
调整投影影像
投影角度
本投影機配備三個可調整腳座。調整腳座可改變投影機的投影角度。
影像尺寸和清晰度
若要調整投影影像的尺寸，請轉動Zoom Ring(變焦環)。微調Focus Ring(調焦環)可改善影像清晰度。
修正梯形失真
梯形失真會導致在曲面上顯示的影像變形。可透過調整影像，使其呈現筆直且呈矩形來修正此失真。
修正梯形失真
- 按下其中一個 Keystone (梯形修正) 按鈕顯示修正畫面。
- 按下相應的 Keystone (梯形修正) 按鈕進行調整。
| 按鈕 用途 | |
| 修正影像底部的梯形失真。 | |
| 修正影像頂部的梯形失真。 |
選單操作
螢幕顯示選單
本投影機提供語螢幕顯示選單，可用於影像調整及變更設定。
| 功能表 說明 | ||
| Display (顯示器) | - | 調整影像、3D、長寬比、邊緣遮罩、縮位移和梯形修正設定。 |
| Audio (音訊) | 》 | 調整音量或靜音。 |
| Setup (設定) | ◇ | 調整投影、電源、安全性、語言、選單、輸入等設定。 |
| Network1(網路) | ◇ | 調整 LAN 和 RS-232 控制設定。 |
| Information (資訊) | i | 顯示投影機的目前狀態。 |
放、影
選單瀏覽
- 若要開啟螢幕顯示 (OSD) 選單,請按投影機或遙控器上的 Menu/Exit (選單/退出) 按 鍵。
- 按下瀏覽(↑/↓)按鈕選擇主選單，然後按下Enter按鈕確認選擇並進入子選單。
- 按下瀏覽 (↑/↓/←/→) 按鈕選擇子選單中的項目，然後按下 Enter 按鈕檢視其他設定或按下瀏覽 (←/→) 按鈕進行調整。
- 若要退出選單，按下Menu/Exit（選單／退出）按鈕。
選單選項
Display (顯示)
| 功能表 說明 | |||
| Image Settings (影像設定) | Color Mode (色彩模式) | Presentation (簡報) | 符合專業與學術環境的簡報需求。 |
| Brightest (最亮) | 將投影影像亮度調至最高，適用於光線充足的環境。 | ||
| HDR模擬2。 | 投影機支援HDR影像來源。它可以自動檢測來源的動態範圍，並優化影像伽瑪和顏色設定，以在廣泛的光照條件下重現內容。 | ||
| Movie（電影） | 針對看電影提供最佳細節與色彩平衡。 | ||
| Gaming（遊戲） | 最佳化投影機以呈現最大對比與鮮明色彩。 | ||
| 3D支援3D內容。 | |||
| Golf (高爾夫球) | 符合高爾夫模擬器的需求。 | ||
| Image Settings (影像設定) | Brightness (亮度) | 調整投影影像的明暗程度。 | |
| Contrast (對比) | 調整投影影像最亮與最暗部分之間的的差異。 | ||
| Sharpness (銳利度) | 調整投影影像的細節。 | ||
| Color (色彩) | 調整投影影像中選取的色彩量。 | ||
| Tint (色調) | 調整投影影像中紅色或綠色色調的量。 | ||
| Gamma | 調整投影機的灰階亮度。 | ||
| Color Settings (色彩設定) | Brilliant Color™ | 色彩處理演算法和強化實現更高亮度,同時在畫面中提供真實、更鮮豘的色彩。 | |
| Color Temperature (色溫) | 設定色溫:暖、標準、冷或 | ||
| Color Management (色彩管理) | 微調投影影像中的色彩(Hue(色相))、純度(Saturation(飽和)及亮度/白色溫度(Gain(增益))。 | ||
| Color Space (色彩空間) | 選擇色彩空間:自動、RGB(0-255)、RGB(16-235)或YUV。 | ||
| Light Source Mode (光源模式) | Dynamic Black (動態黑色) | 自動調整畫面亮度,以提供最佳對比表現。 | |
| Eco(節能) | 降低燈光功耗30%並調降亮度。 | ||
| Light Source power (光源電源) | 手動設定燈光功耗,範圍介於50%-100%。 | ||
| Reset (重設) | 將Image Settings(影像設定)恢復為預設值。 | ||
| 3X Fast Input³ (3倍快速輸入) | 減少投影機的輸入延遲。 附註:開啟時,Keystone(梯形修正)、Four Corners(四個角落)、Aspect Ratio(長寬比)及Zoom In/Out(放大/縮小)將會恢復為預設值。 | ||
| 3D4 | 3D Mode (3D模式) | 開啟或關閉 3D 功能。 | |
| 3D Format (3D 格式) | Auto (自動) | 當偵測到 3D 訝號時，自動選擇適當的 3D 格 式。 | |
| SBS | 以並排方式顯示影像，左右眼各一個。 | ||
| Top and Bottom (上下) | 將左眼影像顯示於上方，右眼影像顯示於下方。 | ||
| Frame Sequential (畫格序列) | 快速交替顯示左右眼影像。 | ||
| 3D Sync Invert (3D同步反轉) | 反轉來自 3D 裝置的同步訊號。 | ||
| 功能表 說明 | |||
| Aspect Ratio (長寬比) | 4:3 | 以固定4:3長寬比將縮放後的影像置中顯示於螢幕。 | |
| 16:9 | 以固定16:9長寬比將縮放後的影像置中顯示於螢幕。 | ||
| Full (全螢幕) | 在保留輸入訊號原始解析度的同時，將其縮放以符合顯示區域，維持完整原始尺寸。 | ||
| L.Box (黑邊) | 以固定的2.35:1寬高比將縮放的圖像置中於螢幕上。 | ||
| Auto (自動) | 依照投影機的解析度設定與所連接的輸入訊號自動設定長寬比。 | ||
| Zoom 説整 投影影像的尺寸。 | |||
| Image Shift (影像位移) | 水平或垂直調整投射影像。 | ||
| Keystone (梯形修正) | Four Corners (四角) | 在投影表面不平時，調整每個角以形成方形影像。 附註：調整時，Aspect Ratio(長寬比)、Edge Mask(邊緣遮罩)、Image Shift(影像移動)及Zoom (縮放) 選單將會關閉。若要開啟，請將Keystone(梯形修正)設定重設為預設值。 | |
| H.Keystone (H.梯形修正) | 水平調整影像失真。 | ||
| V.Keystone (V.梯形修正) | 垂直調整影像失真。 | ||
| Reset (重設) | 將Keystone(梯形修正)設定還原成預設值。 | ||
Audio（音訊）
| 功能表 說明 | |
| Mute（靜音） | 停止音訊輸出。 |
| Volume（音量） | 調整音量。 |
Setup（設定）
| 功能表 說明 | |
| Projection (投影) | 設定投影機位置。 |
| 功能表 說明 | |||
| Power Settings (電源設定) | Direct Power On (直接開機) | 供電時自動開啟投影機。 | |
| Signal Power On (訊號開機) | 偵測到輸入訊號時自動開啟投影機。 | ||
| Auto Power Off (min.) (自動關機 (分鐘)) | 未偵測到輸入訊號一段時間後自動關閉投影 機。 附 註: 關機時將顯示通知。 COMMISSION REGULATION (EU) 2023/826 Disabling this function will increase energy consumption. | ||
| Power Mode5 (Standby) (電源 模式 (待機)) | Eco (節能) | 降低功耗至小於 0.5W。不支援網路控制。 | |
| Active (啟用) | 將功耗設定為大於 0.5W,使 LAN 模組能在 20 分鐘內進入睡眠模式 (小於 0.5W)。不支援 LAN (WoL)。 | ||
| ErP Off (ErP關閉) | 持續供電至網路埠,使待機模式下仍可維持網路功能。 | ||
| 附 註: ·待機模式下 USB 堵將不供电。 ·若需在待機模式下使用網路功能,請選擇 ErP Off (ErP 關閉)。 ·關機時將顯示通知。 COMMISSION REGULATION (EU) 2023/826 Disabling this function will increase energy consumption. | |||
| Security (安全性) | Power On Lock (開機鎖定) | 設定投影機開機後需輸入密碼。 | |
| Security Timer (安全性計時器) | 指定投影機的可使用時長。時間結束後,必須重新輸入安全密碼。 | ||
| Change Password (變更密碼) | 設定或更新密碼。 | ||
| HDMI CEC | 透過單一按鈕即可開啟或關閉與投影機連接的 HDMI CEC 相容裝置。 附 註: • 為了讓 CEC 功能正常運作，請確保裝置正確連接至投影機的 HDMI 輸 入，且 CEC 功能已開啟。 • 視連接的裝置而定，CEC 功能可能無法運作。 | ||
| Test Pattern (測試圖案) | 設定顏色圖案以校正投影機。 | ||
| Options (選項) | Language (語言) | 設定螢幕顯示選單的語言。 | |
| Auto Source (自動來源) | 自動搜尋可用的輸入訊號。 | ||
| High Altitude (高海拔) | 開啟時，風扇轉速將提高，以提供更好的散熱效果和效能。建議於海拔1,500-3,000 m (4,921-9843 ft) 環境使用。 | ||
| Keypad Lock (鍵盤鎖定) | 鎖定投影機的所有鍵盤按鈕。 | ||
| Splash Screen (開機畫面) | Default (預設值) | 將啟動標誌圖像設置為 ViewSonic。 | |
| User (使用者) | 請使用「開機畫面工具」變更啟動畫面標誌影像。 | ||
| Baud Rate (鮑率) | 設定與連接電腦相同的鮑率，以進行 RS-232 控制投影機。 | ||
| Reset (重設) | 將 Setup (設定) 設定恢復為預設值。 | ||
Network (網路)
附註：僅適用於 LSD500HD/V53HD/LS740HD-5/V52HD-5 投影機。
| 功能表 說明 | |
| LAN設定投影機的網路資訊並顯示其狀態。 | |
| Control（控制） | 選擇要開啟或關閉的網路控制解決方案。 |
| Network Control Crestron Extron PJ Link AMX Device Discovery Telnet HTTP Select Exit Enter | |
透過網路控制投影機
附註：僅適用於 LSD500HD/V53HD/LS740HD-5/V52HD-5 投影機。
本投影機相容於網路控制軟體，一旦與電腦連接至同一區域網路，即可透過網頁瀏覽器進行遠端控制。
若要透過網路控制投影機
- 確認投影機已透過 RJ45 垫連接至區域網路。

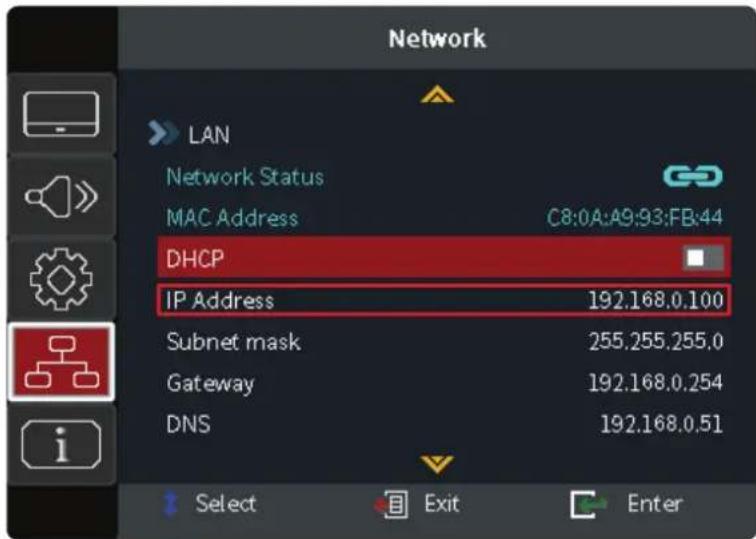

- 按下 Menu/Exit (選單/退出) 按鈕以開啟螢幕顯示選單，然後瀏覽至 Network (網路) > LAN。
3.選擇DHCP並設為開啟以自動指派IP位址，或設為關閉以手動輸入網路資訊。 - 按下 Menu/Exit (選單/退出) 按鈕以退出 LAN 選單。
- 等待大約20秒，然後選取LAN並按下Enter按鈕。記下列出的IP位址(IP Address (IP 位址))。
- 在連接相同網路的電腦上開啟網頁瀏覽器並輸入投影機的 IP 位址。輸入使用者名稱和密碼，然後選擇 Log in (登入)。
附註：第一次登入時，依照畫面指示設定密碼。這將啟用後續登入功能。

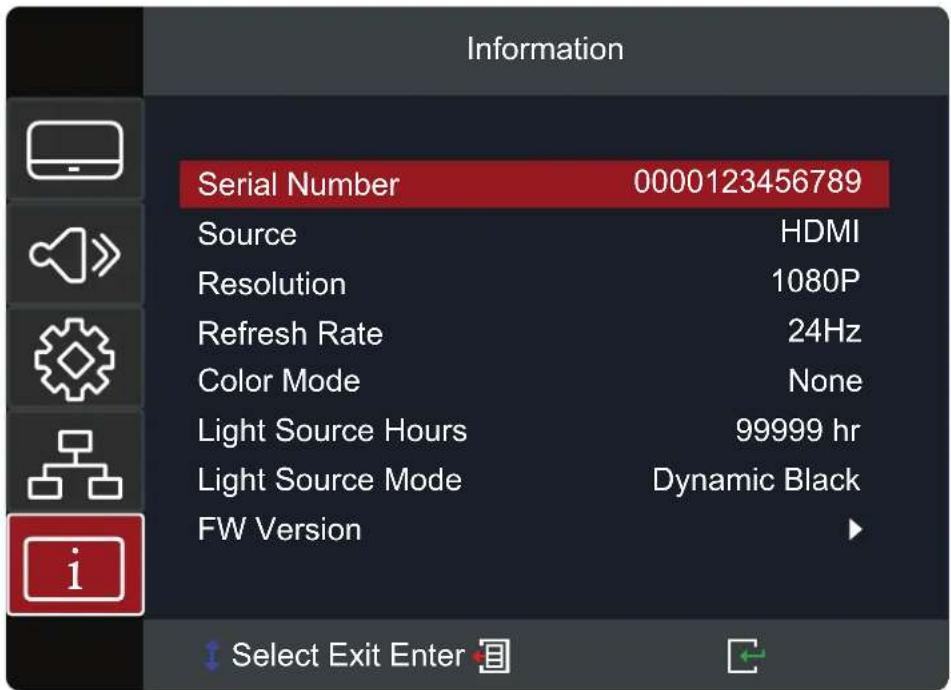

| 功能表 說明 | |
| Serial Number（序號） | 顯示投影機的序號。 |
| Source（來源） | 顯示目前的輸入訊號。 |
| Resolution（解析度） | 顯示目前的解析度。 |
| Refresh Rate（更新率） | 顯示目前的刷新率。 |
| Color Mode（色彩模式） | 在 Display（顯示）選單中顯示選取的模式。 |
| Light Source Hours（光源時數） | 顯示燈光的總使用時數。 |
| Light Source Mode（光源模式） | 在 Display（顯示）選單中顯示選取的模式。 |
| FW Version（軻體版本） | 顯示目前軻體版本。 |
附錄
規格
| 項目 類別 規格 | |||
| LSD500HD/V53HD/LS740HD-5/V52HD-5 | LSD600W/LS740W-5 | ||
| 投影機 | 類型 電射指標 | ||
| 顯示器尺寸 30in.-300 in. | |||
| 投射距離 | 1.13-1.47±3%(100 in. @ 2.50 m) | 1.18-1.54±3%(100 in. @ 2.54 m) | |
| 光學變焦 1.3倍 | |||
| 光源類型 電射螢光 | |||
| 顯示系統 單晶片DMD | |||
| 輸入訊號 HDMI | f:15-135 kHz,f:24-120 Hz,像素速率:600 MHz | f:15-102 kHz,f:24-120 Hz,像素速率:170 MHz | |
| 解析度 原生 | 1920x1080 1280 x | 800 | |
| 電源 | 輸入電壓 | AC 100-240 V,50/60 Hz(自動切換) | |
| 電源 | 輸入電壓 | DC 100-240 V,50/60 Hz(自動切換) | |
| 操作條件 | 海拔 | 0°C-40°C時為0m-762 m | |
| 32°F-104°F時為0ft-2,500 ft | |||
| 0°C-35°C時為762 m-1,524 m | |||
| 32°F-95°F時為5,000 ft-5,000 ft | |||
| 0°C-30°C時為1,524 m-3,657.6 m | |||
| 32°F-86°F時為5,000 ft-12,000 ft | |||
| 相對溼度 10%-80% (無凝結) | |||
| 溫度 | 0°C-40°C | ||
| 32°F-104°F | |||
| 存放條件 | 海拔 | 0 km-12.1 km | |
| 0 ft-40,000 ft | |||
| 相對溼度 5%-90% (無凝結) | |||
| 溫度 | -20°C-60°C | ||
| -4°F-140°F | |||
| 尺寸 | 實體(寬x高x深) | 286 mm x 129 mm x 216 mm | |
| 11.26 in. x 5.08 in. x 8.50 in. | |||
| 重量 實體 | 2.90 kg | ||
| 6.39 lb | |||
| 耗電量 | 開啟1 | 165W(標準值) 163W(標準值) | |
| 關閉 <0.5W(待機) | |||

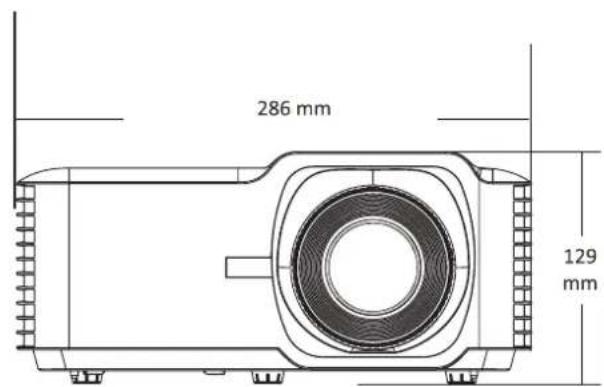

投影機尺寸
LSD500HD | V53HD | LS740HD-5 | V52HD-5
LSD600W | LS740W-5
螢幕顯示選單樹狀結構
| 主功能表 | 子功能表 | 選單選項 | |||
| Display Image Settings | Color Mode | Presentation | |||
| Brightest | |||||
| HDR SIM.2 | |||||
| Movie | |||||
| Gaming | |||||
| 3D | |||||
| Golf | |||||
| Brightness (-/+, -50-50)/1 | |||||
| Contrast (-/+, -50-50)/1 | |||||
| Sharpness (-/+, 1-15)/1 | |||||
| Color (-/+, -50-50)/1 | |||||
| Tint (-/+, -50-50)/1 | |||||
| Gamma | Film | ||||
| Video | |||||
| Graphics | |||||
| Standard (2.2) | |||||
| Color Settings | Brilliant ColorTM (-/+, 1-10)/1 | ||||
| Color Temperature | Warm | ||||
| Standard | |||||
| Cold | |||||
| Color Management | Color | Red | |||
| Green | |||||
| Blue | |||||
| Cyan | |||||
| Yellow | |||||
| Magenta | |||||
| White | |||||
| Hue/R (-/+, -50-50)/1 | |||||
| Saturation/G (-/+, -50-50)/1 | |||||
| Gain/B (-/+, -50-50)/1 | |||||
| Reset | |||||
| Exit | |||||
| 主功能表 | 子功能表 選單選項 | ||||
| Display | Image Settings | Color Settings | Color Space | Auto | |
| RGB (0-255) | |||||
| RGB (16-235) | |||||
| YUV | |||||
| Light Source Mode | Dynamic Black | ||||
| Eco | |||||
| Light Source Power 100%-50% | |||||
| Reset | |||||
| \(3\text{X Fast Input}^{3}\) | Active | ||||
| Inactive | |||||
| 3D | 3D Mode | Off | |||
| On | |||||
| 3D Format | Auto | ||||
| SBS | |||||
| Top and Bottom | |||||
| Frame Sequential | |||||
| 3D Sync Invert | Off | ||||
| On | |||||
| Aspect Ratio | 4:3 | ||||
| 16:9 | |||||
| Full | |||||
| L.Box | |||||
| Auto | |||||
| Zoom (-/+,-, -5-25)/1 | |||||
| Keystone | Four Corners | Top-Left | |||
| Top-Right | |||||
| Bottom-Left | |||||
| Bottom-Right | |||||
| H. Keystone (-/+, -30-30)/1 | |||||
| V. Keystone (-/+, -30-30)/1 | |||||
| Reset | |||||
| 主功能表 | 子功能表 選單選項 | ||||
| Audio | Mute | Off | |||
| On | |||||
| Volume (-/+, 0-10)/1 | |||||
| Setup | Projection | Front | |||
| Rear | |||||
| Ceiling-Top | |||||
| Rear-Top | |||||
| Power Settings | Direct Power On | Off | |||
| On | |||||
| Signal Power On | Off | ||||
| On | |||||
| Auto Power Off (min.) | (-/+ , 0-180)/5 minutes | ||||
| Power Mode (Standby)4 | Eco | ||||
| Active | |||||
| ErP Off | |||||
| Security | Power On Lock | Off | |||
| On | |||||
| Security Timer | Month | ||||
| Day | |||||
| Hour | |||||
| Change Password | |||||
| Setup | HDMI CEC HDMI CEC | Off | |||
| On | |||||
| Test Pattern Test Pattern | Off | ||||
| Green Grid | |||||
| Magenta Grid | |||||
| White Grid | |||||
| White | |||||
| Test Card | |||||
| Options Language | English | ||||
| Deutsch | |||||
| Français | |||||
| Italieno | |||||
| Espanol | |||||
| Português | |||||
| Polski | |||||
| Nederlandlands | |||||
| Svenska | |||||
| Norsk | |||||
| Suomi | |||||
| ελληνικά | |||||
| 繁體中文 | |||||
| 簡体中文 | |||||
| 日本語 | |||||
| Hangover | |||||
| Риски | Čeština | ||||
| Берег | |||||
| Пиц | |||||
| Türkçe | |||||
| Tiếng Viết | |||||
| Bahasa Indonesia | |||||
| Setup | Options | Auto Source | Off | ||
| On | |||||
| High Altitude | Off | ||||
| On | |||||
| Keypad Lock | Off | ||||
| On | |||||
| Splash Screen | Default | ||||
| User | |||||
| Baud Rate | 115200 | ||||
| 9600 | |||||
| Reset Reset | to Default | ||||
| Network5 | LAN | Network Status | |||
| MAC Address | |||||
| DHCP | Off | ||||
| On | |||||
| IP Address xxx.xxx.xxx | |||||
| Subnet Mask xxx.xxx.xxx | |||||
| Gateway xxx.xxx.xxx | |||||
| DNS xxx.xxx.xxx | |||||
| Reset | |||||
| Control | Crestron | Off | |||
| On | |||||
| Extron | Off | ||||
| On | |||||
| PJ Link | Off | ||||
| On | |||||
| AMX Device Discovery | Off | ||||
| On | |||||
| Telnet | Off | ||||
| On | |||||
| HTTP | Off | ||||
| On | |||||
| 主功能表 | 子功能表 選單選項 | ||
| Information | Serial Number | ||
| Source | |||
| Resolution | |||
| Refresh Rate | |||
| Color Mode | |||
| Light Source Hours | |||
| Light Source Mode | |||
| FW Version | System | ||
| LAN6 | |||
| MCU | |||
支援的解析度和時序
HDMI 1 | HDMI 2
PC訊號
| 訊號 | 解析度 | 更新率 | ||
| LSD500HD/V53HD/LS740HD-5/V52HD-5 | LSD600W/LS740W-5 | |||
| VGA | 640 x 480 60, 72, 75 Hz 60, 67, 72, 75 Hz | |||
| 720 x 400 70 Hz 70 Hz | ||||
| SVGA | 800 x 600 56, 60, 72, 75 Hz 56, 60, 72, 75 Hz | |||
| 832 x 624 75 Hz 75 Hz | ||||
| XGA | 1024 x 768 60, 70, 75, 120 Hz 60, 70, 75 Hz | |||
| 1152 x 864 75 Hz N/A | ||||
| PowerBook G4 1152 x 870 75 Hz 75 Hz | ||||
| WXGA | 1280 x 720 60,120 Hz 60, 120 Hz | |||
| 1280 x 800 60 Hz 60 Hz | ||||
| 1440 x 900 60 Hz 60 Hz | ||||
| QuadVGA 1280 x 960 60 Hz 60 Hz | ||||
| SXGA | 1280 x 1024 60,75 Hz 60, 75 Hz | |||
| 1400 x 1050 | 60 Hz N/A | |||
| UXGA | 1600 x 1200 | 60 Hz N/A | ||
| WSXGA+ | 1680 x 1050 | 60 Hz 60 Hz | ||
| 1920 x 1080 | 60 Hz 60 Hz | |||
視訊訊號
| 訊號 | 解析度 | 更新率 | |
| LSD500HD/V53HD/LS740HD-5/V52HD-5 | LSD600W/LS740W-5 | ||
| SDTV (480i) | 720 x 480 | 60 Hz | 60 Hz |
| SDTV (480p) | 720 x 480 | 60 Hz | 60 Hz |
| SDTV (576i) | 720 x 576 | 50 Hz | 50 Hz |
| SDTV (576i) | 720 x 576 | 50 Hz | 50 Hz |
| HDTV (720p) | 1280 x 720 50, | 60 Hz 50, 60 Hz | Hz |
| HDTV (1080i) | 1920 x 1080 | 50, 60 Hz | 50, 60 Hz |
| HDTV (1080p) | 1920 x 1080 | 24, 25, 30, 50, 60, 120 Hz | 24, 50, 60 Hz |
| UHD (2160p) | 3840 x 2160 24, | 25, 30, 50,60 Hz | N/A |
| 4096 x 2160 24, | 25, 30, 50,60 Hz | N/A | |
3D
| 訊號 | 解析度 | 更新率 | |
| Frame Packing (畫格封裝) | |||
| 720p 1280 x 720 | 50, 60 Hz | ||
| 1080p 1920 x 1080 | 0 24 Hz | ||
| Side-by-Side (並排) | |||
| 1080i 1920 x 1080 | 0 50, 60 Hz | ||
| Top-and-Bottom (上下) | |||
| 720p 1280 x 720 | 50, 60 Hz | ||
| 1080p 1920 x 1080 | 0 24 Hz | ||
附註：
- 1080i@25hz和720p@50hz將以 100Hz 傳行；其他3D時序將以 120Hz 奋行。
- 1080P@24hz 將執行 144Hz (XGA、WXGA、1080p)/96Hz (WUXGA)°
- 如果輸入畫格率為 48Hz 以上，則輸出畫格率設為輸入畫格率的兩倍（FRC = 2 倍模式）。
- 如果3D輸入畫格率為 25Hz 以上，則輸出畫格率設為輸入畫格率的四倍（FRC = 4倍模式）。
- 如果3D輸入畫格率為 24Hz （包括 23.9Hz ），則輸出畫格率設為輸入畫格率的六倍（FRC = 6倍模式）。
疑难排解
投影機未開啟
| 故障排除檢查 是/否 可能解決方法 | ||
| 電源指示燈是否亮起？ | 是 將投影機關閉，然後重新開啟。 | |
| 否 檢查投影機與電源插座之間的電源連接。 | ||
| 電源線是否已插入電源插座？ | 是 | 嘗試使用其他電源插座，或使用其他電器裝置確認該插座是否正常運作。 |
| 否 | 將電源線插入插座，然後按下投影機鍵盤或遙控器上的 Power(電源)按鈕。 | |
沒有出現影像
| 故障排除檢查 是/否 可能解決方法 | ||
| 電腦／影像裝置是否 已開機或處於睡眠模 式？ | 是 檢查電腦／影像裝置與投影機的綵線連接。 | |
| 否 | 開啟電腦／影像裝置電源，或從睡眠模式喚醒裝置。如有疑問，請參閱電腦／影像裝置的說明文件。 | |
| 是否已正確選擇影像 輸入？ | 是 將投影機關閉，然後重新開啟。 | |
| 否 | 選擇正確的輸入來源。 如果連接了多個裝置，請按下投影機鍵盤或遙控器上的 Source Input（來源輸入）按鈕手動切換輸入來源。 | |
影像顯示上下顛倒或左右鏡像
| 故障排除檢查 是/否 可能解決方法 | ||
| 確認投影機是否為吊掛安裝？ | 是 | 檢查 Ceiling-Top(倒吊前投)/Rear-Top(倒吊後投)選項。 |
| 否 | 將投影機關閉，然後重新開啟。 | |
| 投影機是否放在桌面／地面上？ | 是 | 檢查 Front(正投)/Rear(背投)選項。 |
| 否 | 將投影機關閉，然後重新開啟。 | |
影像模糊
| 故障排除檢查 是/否 可能解決方法 | ||
| 鏡頭是否骯髒? | 是 | 依照"維護"章節的程序清潔鏡頭。 |
| 否 | 調整 Focus Ring (調焦環) 直到影像清楚為止。 | |
影像未正確顯示
| 故障排除檢查 是/否 可能解決方法 | ||
| 影像是否有被裁切，或無法完整顯示在螢幕上？ | 是 | 按下遙控器上的 Zoom In (放大) / Zoom Out (縮小) 按鈕，將影像恢復至原始大小。 若影像仍未正確顯示，請重設 Image Settings（影像設定）。 |
| 否 | 重設 Image Settings（影像設定）。 | |
遥控器無法操作
| 故障排除檢查 是/否 可能解決方法 | ||
| 遙控器和投影機之間有障礙物？ | 是 | 移除障礙物。 |
| 否 | 將遙控器對準投影機的IR接收器，並在有效距離與角度範圍內操作。 相關說明： ·"接收器範圍" | |
| 電池是否正確安裝？ | 是 | 若遙控器仍無法操作，請更換一組新電池以確認目前電池是否仍有電力。 |
| 否 | 重新安裝電池。 相關說明： ·"安裝電池" | |
重要
若問題仍無法解決或未列於本說明中，請依下列步驟重新啟動投影機。
- 按下投影機鍵盤或遙控器上的 Power(電源) 按鈕以關閉電源。
- 拔除電源線，並等待至少五分鐘。
3.再次插上電源線。 - 按 Power(電源) 按鈕開啟投影機。
若重新啟動後仍無法正常運作，請聯繫您的經銷商或服務中心尋求協助。
LED指示燈
| 狀態和說明 | ||||
| 紅色 藍色 紅色 紅色 | ||||
| 待機狀態 (電源線輸入) | 恆亮 | |||
| 開機(警告) | 閃爍 (0.5秒熄 滅/0.5秒亮 起) | |||
| 開機和燈泡燈光 | 恆亮 | |||
| 關機(散熱) | 閃爍 (0.5秒熄 滅/0.5秒亮 起) 待風扇將投 影機冷卻後 恢復穩定狀 態 待冷卻風扇 關閉後恢復 穩定狀態 | |||
| 錯誤(燈泡故障) | 閃爍 恒亮 | |||
| 錯誤(風扇故障) | 閃爍 頛爍 | |||
| 錯誤(過熱) | 閃爍 恒亮 | |||
附註：若無法恢復正常操作，請聯絡您的經銷商或服務中心以尋求協助。
維護
一般注意事項
·進行任何維護前，請先關閉投影機並從插座拔除電源線。
·請勿直接對投影機噴灑或傾倒液體。
- 小心搬動投影機，深色機型上刮痕可能較為明顯。
清潔鏡頭
- 使用吹塵球清除灰塵。
- 使用拭鏡紙或沾有鏡頭清潔液的柔軟濕布輕拭鏡頭上的污漬。
重要：請勿使用研磨材質或玻璃清潔劑清潔鏡頭。
清潔外殼
- 使用柔軟乾布擦拭。
- 如果外殼仍然不乾淨，請用乾淨、柔軟的無棉絮布，沾取少量不含氨、不含酒精的中性非研磨清潔劑，然後擦拭表面。
重要：切勿使用蠟、酒精、苯、稀釋劑或其他化學清潔劑進行清潔。
存放投影機
如果長時間不使用投影機，請遵守以下事項：
- 將可調整腳座完全縮回。
- 取出遥控器的電池。
- 將投影機裝在原包裝中。
- 將投影機存放於符合其儲存條件的環境中。
免责聲明
- ViewSonic® 不建議在鏡頭或外殼上使用任何含氨或酒精的清潔劑。已知某些化學清潔劑會損壞投影機的鏡頭及/或外殼。
- ViewSonic®對使用任何含氨或酒精的清潔劑所造成的損壞，概不負責。
法規和服務資訊
合規資訊
本小節說明有關法規的所有相關要求和聲明。確認的相關應用應該參考裝置上的銘牌標籤和相關標記。
FCC合規聲明
本裝置符合FCC規則第15章。操作符合下列兩個條件：(1)本裝置不產生有害干擾，(2)本裝置必須接受任何收到的干擾，包括可能導致意外操作的干擾。本設備經測試證實符合FCC規則第15章所規範的B級數位裝置的限制。
這些限制的設計，為住宅安裝提供合理的保護，避免有害的干擾。本設備會產生、使用並發射無線電波，如果未遵照說明安裝與使用，可能會對無線電通訊造成有害干擾。但是，這並不保證在特定的安裝中不會產生任何干擾。如果本設備確實會對無線電或電視接收造成有害干擾（可透過關閉與開啟本設備電源來判斷），建議使用者嘗試下列一種或多種方法來排除干擾：
- 重新調整接收天線的方向或位置。
- 增加設備與接收器之間的距離。
- 將設備連接至與接收器電路不同的電源插座上。
- 向經銷商或經驗豐富的無線電/電視技術人員查詢以獲得協助。
備註:請注意，未經合規負責方明確核准的更改或修改可能會導致您無法操作本設備。
加拿大工業部聲明
本裝置符合EMC指令2014/30/EU及低電壓指令2014/35/EU。環保設計指令2009/125/EC。
以下資訊僅適用於歐盟成員國：
右側所示的符號符合《廢電子電機設備指令2012/19/EU(WEEE)》之規定。此符號表示不得將設備視為未分類都市廢棄物棄置，而是必須依照當地法律使用回收和收集系統。
RoHS2法規遵循宣告
本產品係根據歐洲議會與理事會限制電力電子設備使用某些危害物質（RoHS2指令）之指令2011/65/EU設計與製造，並符合歐盟技術協調委員會(TAC)規定的最大濃度值，如下所示：
| 物質 最大允許濃度 | 實際濃度 | |
| 鉛 (Pb) 0.1% < 0.1% | ||
| 汞 (Hg) 0.1% < 0.1% | ||
| 鎘 (Cd) 0.01% < 0.01% | ||
| 六價鉻 (Cr6+) 0.1% < 0.1% | ||
| 多溴聯苯 (PBB) 0.1% < 0.1% | ||
| 多溴二苯醚 (PBDE) 0.1% < 0.1% | ||
| 鄰苯二甲酸二(2-乙基己基)酯 (DEHP) | 0.1% | < 0.1% |
| 鄰苯二甲酸丁酯 (BBP) | 0.1% < 0.1% | |
| 鄰苯二甲酸二丁酯 (DBP) | 0.1% < 0.1% | |
| 鄰苯二甲酸二異丁酯 (DIBP) | 0.1% < 0.1% |
如上所述，產品的部份元件根據 RoHS2 指令的附件 III 免除，如下所述：
- 冷陰極熾光燈和外電極熾光燈(CCFL和EEFL)中的汞用於特殊用途,不超過(每盞燈):
短長度(500公釐)：每盏燈最多3.5毫克。
》中等長度(>500公釐和1,500公釐)：每盏燈最多5毫克。
》長長度 (>1,500 公釐)：每盏燈最多13毫克。 - 陰極射線管玻璃中的鉛。
- 萤光燈管中的鉛不超過 0.2% 重量。
- 銘做為鋁中的合金元素,含鉛量高達 0.4% 。
- 銅合金含鉛量高達 4% 。
- 高熔點型焊料中的鉛(即含有 85% 重量或更多鉛的含鉛合金)。
- 電容器的介電陶瓷以外的玻璃或陶瓷（例如壓電裝置）或玻璃或陶瓷基質化合物含鉛的電容器和電子元件。
危害物質限制聲明（印度）。本產品符合「2011年印度電子廢棄物規則」，禁止使用含量超過 0.1% 的鉛、汞、六價鉻、多溴聯苯、或多溴二苯醚和含量超過 0.01% 的鎘，規則附表2中規定的豁免除外。
產品壽命結束時的產品棄置
ViewSonic® 愛護環境，致力於環保的工作和生活。感謝您成為更智慧型、更綠色計算一份子。請造訪 ViewSonic® 网站深入瞭解。
美國和加拿大：
針對歐盟使用者，如果本產品遇到任何安全/事故問題，請聯絡我們：
ViewSonic Europe Limited
Haaksbergweg 75
1101 BR Amsterdam
Netherlands
+31 (0) 650608655
EPREL@viewsoniceurope.com
Macintosh 和 Power Macintosh 是 Apple Inc. 的註冊商標。
Microsoft、Windows 和 Windows 標誌是 Microsoft Corporation 在美國及其他國家的註冊商標。
ViewSonic®、三隻鳥標誌是 ViewSonic® Corporation 的註冊商標。
VESA是Video Electronics Standards Association的註冊商標。DPMS、DisplayPort及DDC是VESA的商標。
ENERGY STAR®是美國環境保護局(EPA)的註冊商標。
ENERGY STAR® 合作夥伴 ViewSonic® Corporation 確定本產品符合 ENERGY STAR®能源效率準則。
免責聲明：對於本文所述之技術或編輯錯誤或疏失，或對於因本文件提供之說明而導致偶發或伴隨之損壞，ViewSonic®Corporation概不負責。
為持續改善產品，ViewSonic®Corporation有權變更產品規格，恕不另行通知。本文件內資訊可能會另行變更，而不另行通知。
未經ViewSonic®Corporation事先書面許可，不得以任何方式複製、翻印或傳輸本文件任何部分做任何用途。
客户服务
有關技術支援或產品服務，請參閱下表或與您的經銷商聯絡。
附註：您將需要產品的序號。
| 國家/地區 �網站 國家/地區 网站 | |||
| 亞太地區和非洲 | |||
| 澳大利亞 www. | viewsonic.com/au/ 孟加拉 www.viewsonic.com/bd/ | ||
| 中国 (China) | www.viewsonic.com.cn | 香港(繁體中文) | www.viewsonic.com/hk/ |
| 香港(英文) | www.viewsonic.com/hk-en/ | 印度 | www.viewsonic.com/in/ |
| Indonesia | www.viewsonic.com/id/ | 以色列 | www.viewsonic.com/il/ |
| 日本 (Japan) | www.viewsonic.com/jp/ | 韓國 | www.viewsonic.com/kr/ |
| 馬來西亞 | www.viewsonic.com/my/ | 中東 | www.viewsonic.com/me/ |
| 緬甸 | www.viewsonic.com/mm/ | 尼泊爾 | www.viewsonic.com/np/ |
| 紐西蘭 | www.viewsonic.com/nz/ | 巴基斯坦 | www.viewsonic.com/pk/ |
| 菲律賓 | www.viewsonic.com/ph/ | 新加坡 | www.viewsonic.com/sg/ |
| 臺灣 (Taiwan) | www.viewsonic.com/tw/ | 菲律賓語 | www.viewsonic.com/th/ |
| Viète Nam | www.viewsonic.com/vn/ | 南非和模里西斯 | www.viewsonic.com/za/ |
| 美洲 | |||
| 美國 | www.viewsonic.com/us | 加拿大 | www.viewsonic.com/us |
| 拉丁美洲 | www.viewsonic.com/la | ||
| 歐洲 | |||
| 歐洲 | www.viewsonic.com/eu/ | 法國 | www.viewsonic.com/fr/ |
| Deutschland | www.viewsonic.com/de/ | Казakстан | www.viewsonic.com/kz/ |
| Russgie | www.viewsonic.com/ru/ | ЕрANA | www.viewsonic.com/es/ |
| Türkije | www.viewsonic.com/tr/ | Украінa | www.viewsonic.com/ua/ |
| 英國 | www.viewsonic.com/uk/ | ||
有限保固
ViewSonic投影機
保固範圍包括：
在保固期内，ViewSonic®保證其產品在正常使用情況下不會出現材料和製作方面的缺陷。如果產品在保固期内證明材料或製作有缺陷，ViewSonic®將自行審酌使用同類產品維修或更換產品。更換產品或零件可能包括再製或翻新的零件或元件。
有限3年一般保固：
根據下列的更為有限的1年保固，北美和南美：燈泡以外的所有零件保固3年，人工保固3年，原始燈泡從第一次消費者購買之日起保固1年。
其它地區或國家/地區：請與當地經銷商或當地ViewSonic®辦事處聯絡以獲得保固資訊。
有限1年重大使用保固：
在大量使用情況下，投影機的使用包括每日平均使用時間超過14小時，北美和南美：燈泡以外的所有零件保固1年，人工保固1年，以及原始燈泡自第一次消費者購買之日起保固90天；歐洲：燈泡以外的所有零件保固1年，人工保固1年，以及原始燈泡自第一次消費者購買之日起保固90天。其它地區或國家/地區：請與當地經銷商或當地ViewSonic®辦事處聯絡以獲得保固資訊。燈泡保固受條款和條件的限制、驗證和核准。僅適用於製造商安裝的燈泡。單獨購買的所有配件燈泡均保固90天。
保固所保障的對象：
本保固僅適用於第一位購買的消費者。
保固範圍不包括：
- 任何序號遭污損、修改或刪除的產品。
- 由下列原因造成的損壞、變質、失效或故障：
事故、濫用、誤用、疏忽、火災、水災、閃電或其它自然災害、維護不當、未授權的產品修改，或未遵循產品隨附的說明。
》未遵守產品規格的操作。
》並非在正常情況下正常預期用途的產品操作。
》未經ViewSonic®授權的任何人進行的維修或嘗試維修。
》由於裝運而導致的產品損壞。
拆卸或安裝產品。
產品外部的原因，例如電力波動或故障。
》使用不符合ViewSonic規格的耗材或零件。
正常磨損。
》與產品缺陷無關的其它任何原因。
- 拆除、安裝和設定服務費用。
如何獲得服務：
- 有關在保固期内獲得服務的資訊，請聯絡 ViewSonic® 客戶支援（請參閱「客戶支援」頁面）。您需要提供產品的序號。
- 若要獲得保固服務，您需要提供 (a) 原始日期銷售單、(b) 您的姓名、(c) 您的地址、(d) 問題描述，以及 (e) 產品的序號。
- 將原始容器中預付運費的產品送交或運送到授權的 ViewSonic® 服務中心或 ViewSonic®。
4.如需其它資訊或最鄰近的ViewSonic®服務中心名稱，請聯絡ViewSonic®。
暗示擔保的限制：
未提供超出此處所述的的任何明示或暗示擔保，包括適銷性和特定用途適用性的暗示擔保。
損害排除：
ViewSonic 的責任僅限於維修或更換產品的成本。ViewSonic® 不承擔下列責任：
- 因產品缺陷造成的其它財產損失、由於不便而造成的損失、產品使用損失、時間損失、利潤損失、商機喪失、商譽損失、商業關係干擾或其它商業損失，即使被告知可能發生此類損失亦然。
- 其它任何損失，無論是偶然性、因果性或其它性質。
3.其他任何一方對客戶提出的任何索償。
當地法律的效力：
本保固赋予您特定的法律權利，而且您也可能擁有當地主管機關賦予的其它權利。部份地方政府不允許對暗示擔保進行限制和/或不允許排除偶然性或因果性損失，因此上述限制和排除可能對您不適用。
美國和加拿大以外的地區銷售：
有關在美國和加拿大境外銷售的ViewSonic®產品的擔保資訊和服務，請聯絡ViewSonic®或您當地的ViewSonic®經銷商。
本產品在中國大陸（香港、澳門和臺灣除外）的保固期受維修保固卡的條款和條件所約束。
對於歐洲和俄羅斯的使用者，可在 http://www.viewsonic.com/eu/ 的“Support/Warranty Information”（支援/擔保資訊）下找到保固的完整詳細資訊。
