用户手册 Q30 VIEWSONIC

指南 LED投影机

感谢您选择 ViewSonic®

作为全球领先的视觉解决方案提供商，ViewSonic®一直致力于超越全球用户对技术演进、创新和简化的期望。在 ViewSonic®，我们坚信，我们的产品有能力对世界做出积极的影响，我们有信心通过您选择的 ViewSonic® 产品为您提供更好的服务。

再次感谢您选择 ViewSonic®！

安全预防措施

开始使用投影机之前，请阅读以下安全预防措施。

• 请妥善保管本用户指南，以供日后参考。
• 请阅读所有警告并按照所有说明进行操作。
• 至少在投影机周围留有20" (50 cm)的间隙，以确保正确通风。
• 将投影机放置在通风条件良好的区域。请勿在投影机上防止任何物品，以免影响散热。
• 请勿将投影机放置在不平整或不稳定的表面上。投影机可能掉落，进而导致人员受伤或投影机故障。
• 切勿在使用过程中直视投影机镜头。强光束可能会损害眼睛。
• 投影机灯亮起时，请切记要打开镜头快门或取下镜头盖。
• 投影机工作时，切勿用任何物体挡住投影镜头，否则会造成物体变热、变形甚至起火。
• 工作期间灯泡的温度会变得非常高。在取下灯泡组件进行更换之前，让投影机冷却约45分钟。
• 灯泡使用时间不得超过灯泡额定使用寿命。使用超出额定使用寿命的灯泡可能会导致灯泡在极少数情况下破裂。
• 除非已拔下投影机电源插头，否则切勿更换灯泡组件或任何电子组件。
• 切勿自行拆卸投影机。如果接触带电部件，内部存在的危险高压可能会导致死亡。
• 移动头藕应急时，请多加留意，以免投影机掉落或撞到其他物品。
• 请勿将任何重物放在投影机或连接线上。
• 请勿垂直放置投影机。否则投影机可能掉落，进而导致人员受伤或投影机故障。
• 请勿将投影机暴露于阳光直射或其他持续发热源之下。请勿安装在任何热源旁边，如散热器、热调节器、火炉、或其他可能使投影机温度提升到危险级别的的设备（包括放大器）。
• 请勿在投影机附近或投影机上面放置液体。液体如果溅入投影机内会导致投影机故障。如果投影机受潮，请断开其与电源的连接，并致电当地的服务中心维修投影机。

• 当投影机在运行时，您可能会感觉有热气和气味从通风栅中排出。这是正常现象，而不是产品缺陷。

• 请勿尝试曲解极化或接地类型插头的安全用途。极性插头有一宽一窄两个插片。接地型插头有两个插片和一个接地插片。宽插片和接地插片用于确保用户安全。如果插头无法插入插座，请使用适配器，不要尝试强行将插头插入插座。

• 连接到电源插座时，请勿拔下接地插片。请确保接地插片一直插入。
• 防止电源线被踩踏或受挤压，特别是在插头以及与投影机的连接点等处。
• 某些国家的电压不稳定。根据设计，此投影机在100到240伏特的交流电压范围内可以安全运行，但停电或电压波动超过±10伏特时无法工作。在电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源(UPS)来连接投影机。
• 如果发现冒烟、异常噪音或异味，请立即关闭投影机并致电经销商或ViewSonic®。继续使用投影机会有危险。
• 仅可使用制造商指定的连接件/附件。
• 如果投影机长时间不用，请将电源线从交流插座中拔下。
• 所有维修工作皆应由合格维修人员处理。

RG2

小心：该产品会发出可能有害的光辐射。与任何明亮光源一样，请勿直视光束，RG2 IEC 62471-5:2015

安全注意事项 - 吊装

在使用投影机之前，请仔细阅读以下安全预防措施。

如果您要吊挂安装投影机，我们强烈建议您使用合适的投影机吊装套件，并确保投影机安装得安全且牢固。

如果使用的投影机吊装套件不合适，则存在安全风险，即由于连接时使用的螺钉规格或长度不正确导致投影机从天花板上掉落。

您可以从购买投影机的经销商处购买投影机吊装套件。

目录

安全预防措施....3

简介 9

包装物品....9

产品概览....10

投影机.... 10

I/O端口 12

遥控器....13

遥控器 - 有效范围....14

初始安装.... 15

选择位置 - 投影方向 ..... 15

投影尺寸....16

安装投影机....17

连接....18

连接到电源....18

连接外部设备....19

HDMI 连接 19

USB 连接 20

音频连接.... 21

microSD 22

无线屏幕镜像....23

连接到网络....24

Wi-Fi连接 24

自定义SSID.... 26

有线LAN连接 27

Bluetooth连接....28

蓝牙扬声器....28

蓝牙输出....29

使用投影机.... 31

启动投影机....31

首次激活....31

蓝牙遥控器设置....31

投影方向.... 32

网络设置....32

选择输入信号源....33

调整投影图像....34

调整投影机的高度和投影角度 34

关闭投影机....35

已选输入源 - 屏幕显示(OSD)树 36

操作投影机.... 49

主屏幕....49

主屏幕 - 屏幕显示 (OSD) 菜单树 ..... 50

菜单操作....54

文件管理....54

应用程序中心....59

蓝牙 61

设置....62

附录 77

规格....77

投影尺寸....79

时序表....80

HDMI 1/HDMI 2/USB-C PC时序 80

HDMI 1/HDMI 2/USB-C视频时序 81

3D支持定时 82

IR控制表....83

故障排除....84

LED指示灯 85

维护 86

一般注意事项....86

清洁镜头....86

清洁机壳 86

存放投影机....86

法规和服务信息 87

符合性信息....87

FCC 合规声明....87

FCC辐射曝露声明 88

加拿大工业部声明 88

IC警告声明....88

国家代码声明....88

IC辐射曝露声明： 89

欧洲国家CE符合性....89

本设备型号核准代码为:

VS18846 CMIIT ID : 2022AP6898

的无线电发射设备。 90

印度有害物质限制....93

产品达到使用寿命后的产品处置....93

版权信息....94

客户服务....95

有限保修....96

简介

包装物品

数字 说明
1	投影机
2	快速使用手册
3	遥控器
4	电池
5	电源线
6	USB-C线

注：包装中随附的电源线和视频线可能有所不同，具体视您所在国家/地区而定。请联系您当地的经销商了解更多信息。

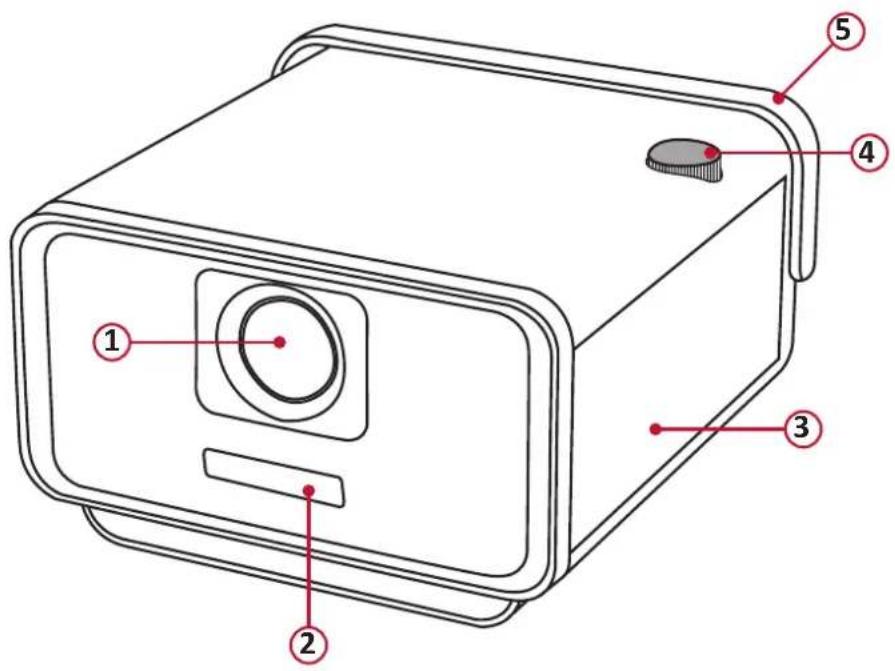

产品概览

投影机

数字	说明
1	镜头/电动镜头盖
2	IR/自动对焦摄像头
3	扬声器
4	电源按钮和音量控制
5	皮革手柄
6	电源指示灯
7	蓝牙指示灯
8	吊顶安装孔
9	调节支脚

I/O端口

S/PDIF AUDIO OUT IN HDMI 1 HDCP2.2 HDMI 2 HDCP2.2 ARC USB C MICRO SD LAN USB 1 (2.0) USB 2 (2.0) 5V/1.5A 5V/1.5A IR Sensor 1 23 78 10 11

端口 说明
1	交流电源线插孔	交流电源线插孔
2	方向键	导航并选择菜单项
3	S/PDIF	S/PDIF信号输出插口
4	音频输出(3.5毫米插孔)	音频信号输出插座
5	音频输入(3.5毫米插孔)	音频信号输入插口
6	HDMI 1^1 HDMI 端 口^2
7	HDMI 2^1 3	HDMI 端 口^2
8	USB-C ^4	USB-C端口
9	CRO SD	microSD插槽(SDXC最大为256 GB - FAT32/NTFS)
10	LAN	RJ45 LAN端口
11	USB(5V/1.5A 输出)	A型USB 2.0端口(USB读取器 - FAT32/NTFS)

^1 支持HDCP 2.2/HDMI 2.0。
^2 iPhone/iPad用户将需要购买额外的适配器。为避免兼容性问题，请使用Apple授权附件。
^3 支持HDMI ARC。
4 请使用随附的USB-C线，并确保USB-C设备支持视频传输。

注：如果系统崩溃，按下microSD插槽下方的重置按钮。

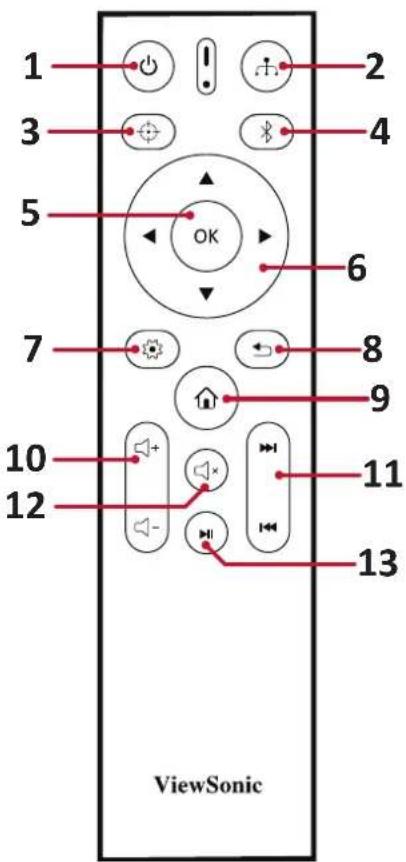

遥控器

按钮 说明
1	电源		开启或关闭投影机
2	信号源		显示输入源选择条。
3	对焦		自动对焦图像。按住三(3)秒可手动调整焦点。
4	蓝牙		启动蓝牙。
5	确定		确认选择。
6	上移/下移/左移/右移		导航选择所需菜单项并进行调整。
7	设置		显示设置菜单。
8	返回		返回之前的屏幕。
9	主页		访问主页菜单。
10	音量		增大/减小音量。
11	前进/后退		使内容前进/后退。
12	静音		静音/取消静音。
13	播放/暂停		播放/暂停内容。

1 2 3 4 5 OK 6 7 8 9 10 11 12 ViewSonic

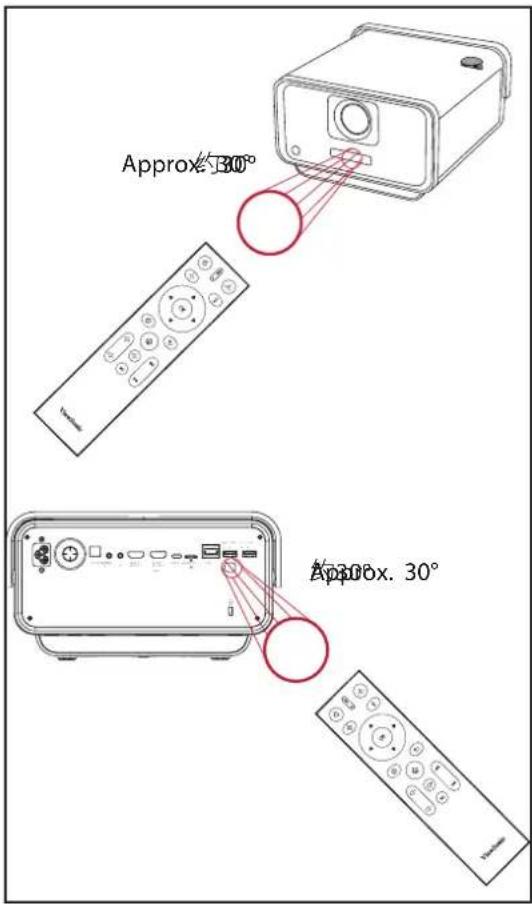

遥控器 - 有效范围

为确保遥控器的正常使用，请按照以下步骤操作：

1. 握持遥控器的角度必须在垂直于投影机红外线遥控传感器30°的角度范围内。

2. 遥控器和传感器之间的距离不得超过8米（约26英尺）。

注：有关红外(IR)遥控传感器的位置，请参见插图。

1. 按下防滑片并向下滑动，取下遥控器底背面的电池盖。

2. 取出已装入的电池（如有必要）并安装两节AAA电池。

注：安装时注意电池的极性。

1. 将电池盖与底座对齐并将其推回原位，装回电池盖。

注：

- 避免将遥控器和电池置于过热或潮湿的环境中。

- 只应使用电池制造商推荐的相同或同类电池进行更换。

- 如果电池电量耗尽或您将长时间不用遥控器，请将电池取出，以防遥控器损坏。

- 请根据制造商说明和您所在地区的当地环境法规处理废旧电池。

初始安装

本节提供了初次安装投影机的详细说明。

选择位置 - 投影方向

个人喜好和房间布局将决定安装位置。安装时应考虑以下因素：

• 屏幕的尺寸和位置。
• 适当电源插座的位置。
• 投影机与其他设备之间的位置和距离。

投影机设计为安装在以下位置之一：

位置
桌上正投投影机放置在屏幕前方的地板附近。
吊装正投投影机倒挂于屏幕前方的天花板上。
桌上背投1投影机放置在屏幕后方的地板附近。
吊装背投1投影机倒挂于屏幕后方的天花板上。

^1 此安装位置需要一个背投屏幕。

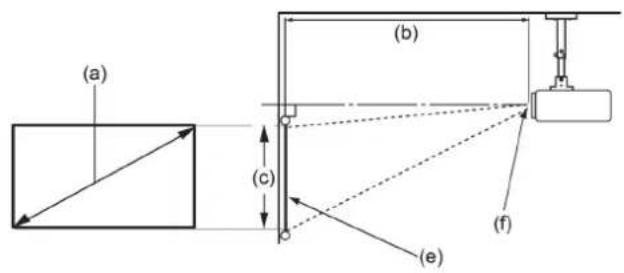

投影尺寸

- 16:9图像投影在16:9屏幕上

注：(e) = 屏幕/(f) = 镜头中心

16:9图像投影在16:9屏幕上

(a)屏幕尺寸		(b)投影距离				(c)图像高度		图像宽度
		最小值 最大值
英寸	厘米	英寸	厘米	英寸	厘米	英寸	厘米	英寸	厘米
30 76	2 19.7 5	0.1 19.7	50.1 14.7	37.4 26.1	15 66.4
40 10	1.6 26.7	67.8 26.7	67.8 19.6	49.8 34.8	86 88.6
50 12	7.0 33.7	85.6 33.7	85.6 24.5	62.3 43.5	8 110.7
60 15	2.4 40.7	103.3 40.7	103.3 29.4	74.7	52.29 13	2.8
70 17	7.8 47.6	121.0 47.6	121.0 34.3	87.2	61.01 15	5
80 20	3.2 54.6	138.7 54.6	138.7 39.2	99.6	69.73 17	7.1
90 22	8.6 61.6	156.4 61.6	156.4 44.1	112.1	78.44 1	99.2
100 25	4.0 68.5	174.1 68.5	174.1 49.0	124.5	87.16	221.4
110 27	9.4 75.5	191.8 75.5	191.8 53.9	137.0	95.87	243.5
120 30	4.8 82.5	209.5 82.5	209.5 58.8	149.4	104.59	265.7
130 33	30.2 89.5	227.2 89.5	227.2 63.7	161.9	113.3	287.8
140 35	5.6 96.4	244.9 96.4	244.9 68.6	174.3	122.02	309.9
150 38	1 103.4	262.7 103.4	262.7 73.5	186.8	130.74	332.1
160 40	6.4 110.4	4 280.4 1	10.4 280.4	78.4 199.2	139	45 354.2
200 50	8 138.3	351.2 138.3	351.2 98.1	249.1	174.32	442.8

注：如要永久安装投影机，建议在永久安装投影机之前使用实际投影机对投影尺寸和距离进行实地测试。

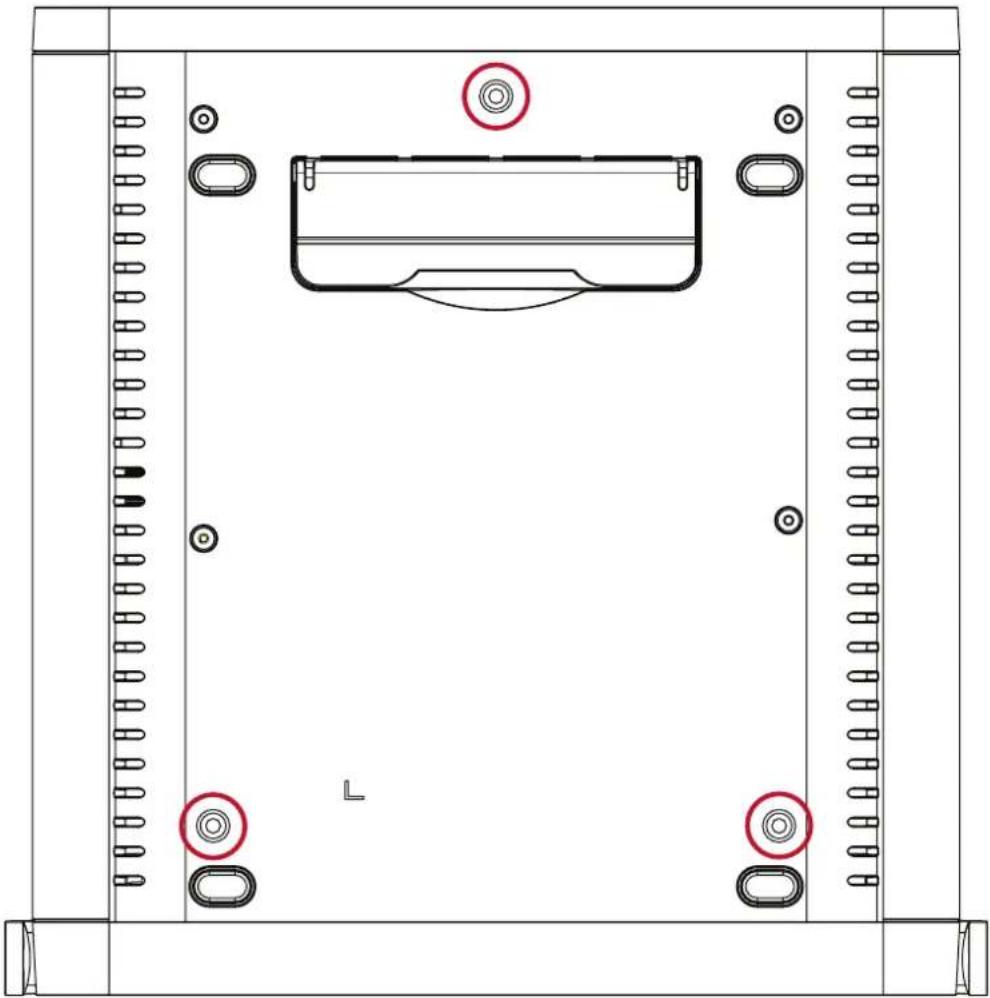

安装投影机

注：如果您购买第三方安装套件，请使用正确的螺钉尺寸。安装板的厚度不同，螺钉尺寸也不同。

1. 为最大限度地确保安装的安全性，请使用ViewSonic®壁装或吊装方式。

2. 确保用于将安装套件连接到投影机的螺钉符合以下规格：

3. 螺钉类型：M4 x 8

4. 最大螺钉长度：8 mm

• 避免将投影机安装在热源附近。
• 天花板和投影机底部至少留有10厘米（3.9英寸）的间隙。

连接

本节介绍了如何将投影机与其他设备相连。

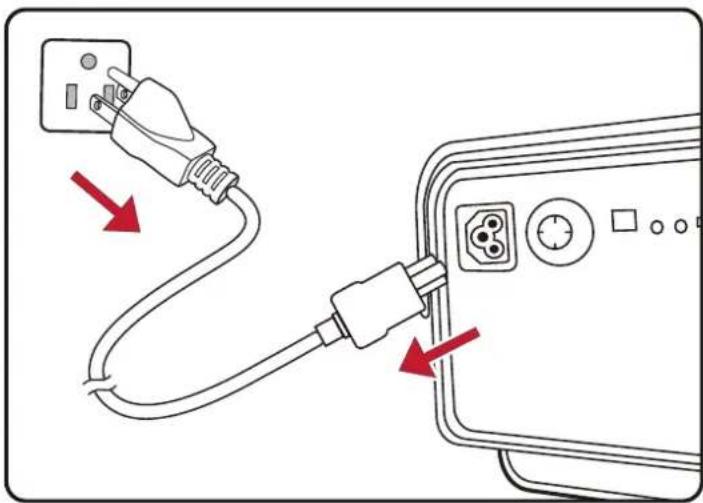

连接到电源

1. 将电源线连接到投影机后侧的交流输入插孔。
2. 将电源线插入电源插座。

注：安装投影机时，请在固定接线中安装便于使用的断开设备，或将电源插头连接到设备附近易于插拔的插座上。如果在投影机工作期间发生故障，请使用断开设备切断电源或断开电源插头连接。

连接外部设备

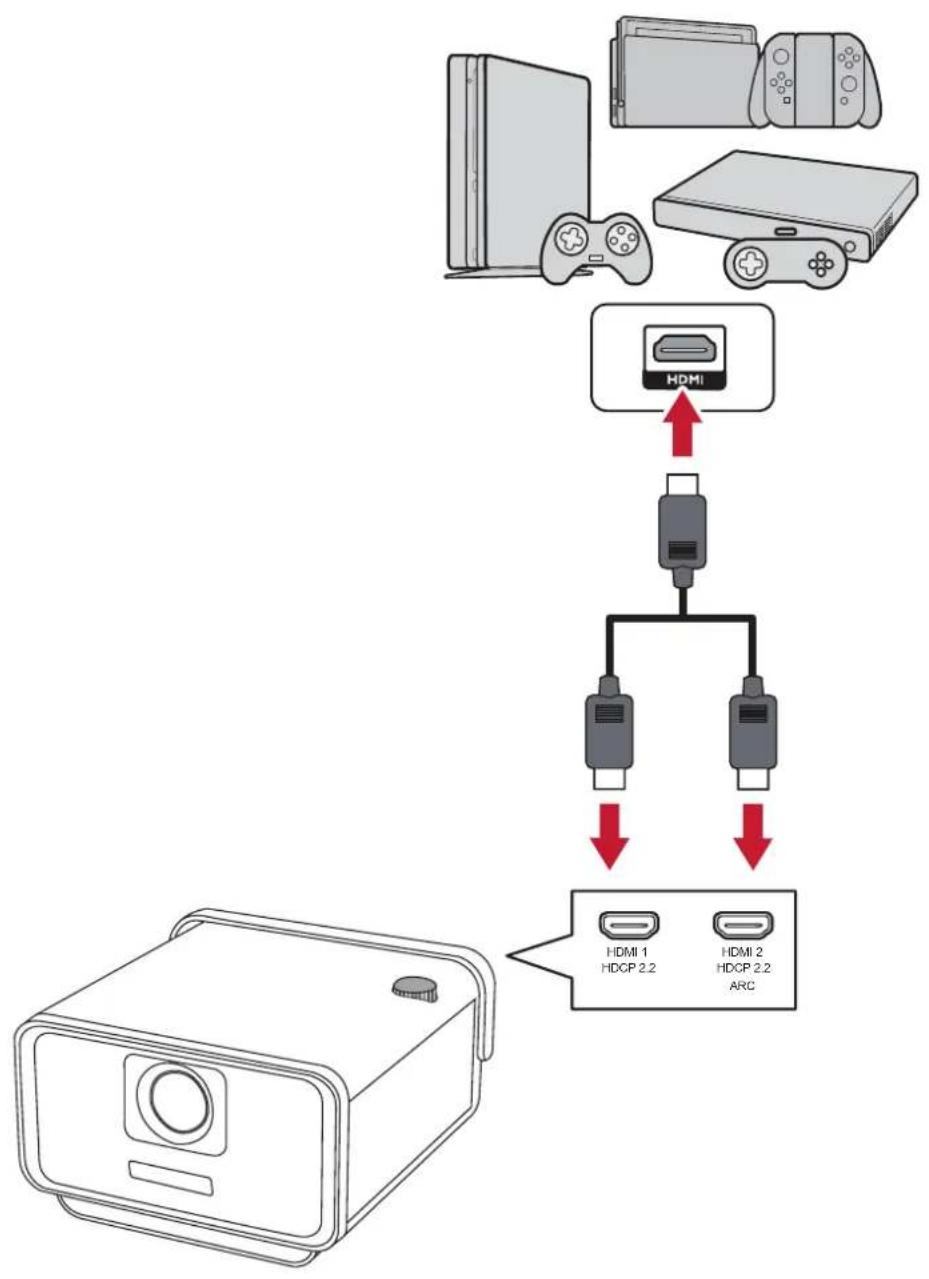

HDMI 连接

将HDMI线的一端连接到视频设备的HDMI端口。然后将HDMI线的另一端连接到投影机的HDMI 1或HDMI 2端口（均支持HDCP 2.2/HDMI 2.0）。

注：iPhone/iPad用户需要使用额外的适配器。

USB 连接

USB Type-C 连接

将C型USB线的一端连接到设备的USB C端口。然后，将USB-C线的另一端连接到投影机的USB Type-C端口。

注：确保您的C型USB设备可以支持视频传输。

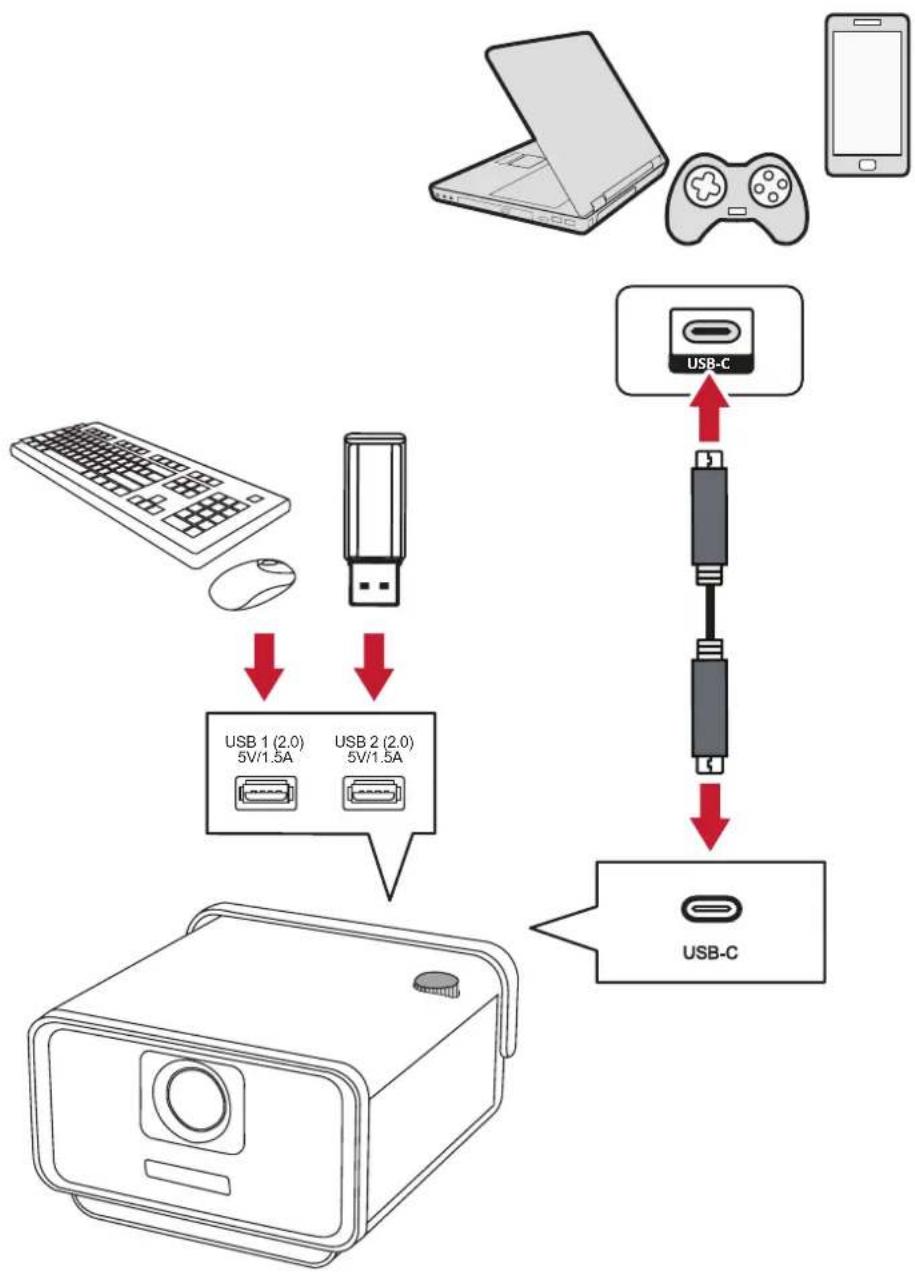

A型USB连接

可将键盘、鼠标、加密狗、存储设备等连接到投影机的 USB Type-A 端口（USB 1 和 USB 2）。
5V/1.5A| B["USB 1"]
    A -->|USB 2 (2.0)
5V/1.5A| C["USB 2"]
    D["Laptop"] --> E["USB-C"]
    F["Smartphone"] --> G["USB-C"]
    B --> H["USB-C"]
    C --> I["USB-C"]

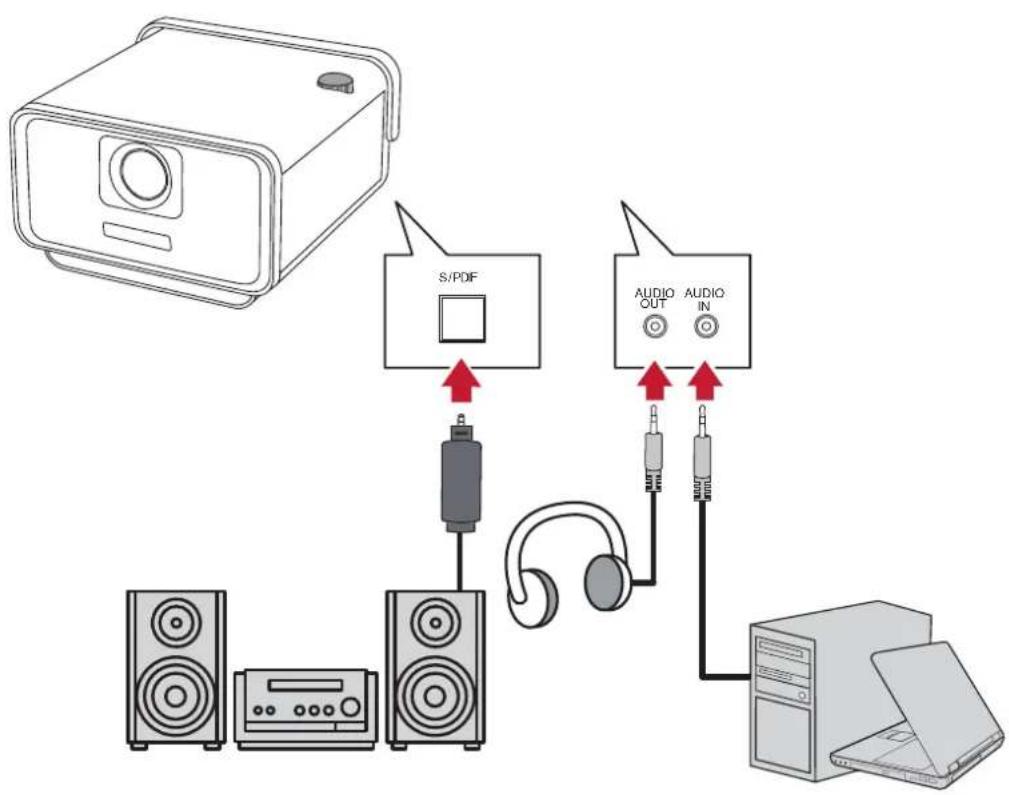

音频连接

您可以通过音频输出、音频输入和S/PDIF端口连接到不同的外部声音传送设备。

注：HDMI 2端口支持ARC。可通过HDMI 2 (ARC)端口向外部设备传输声音。

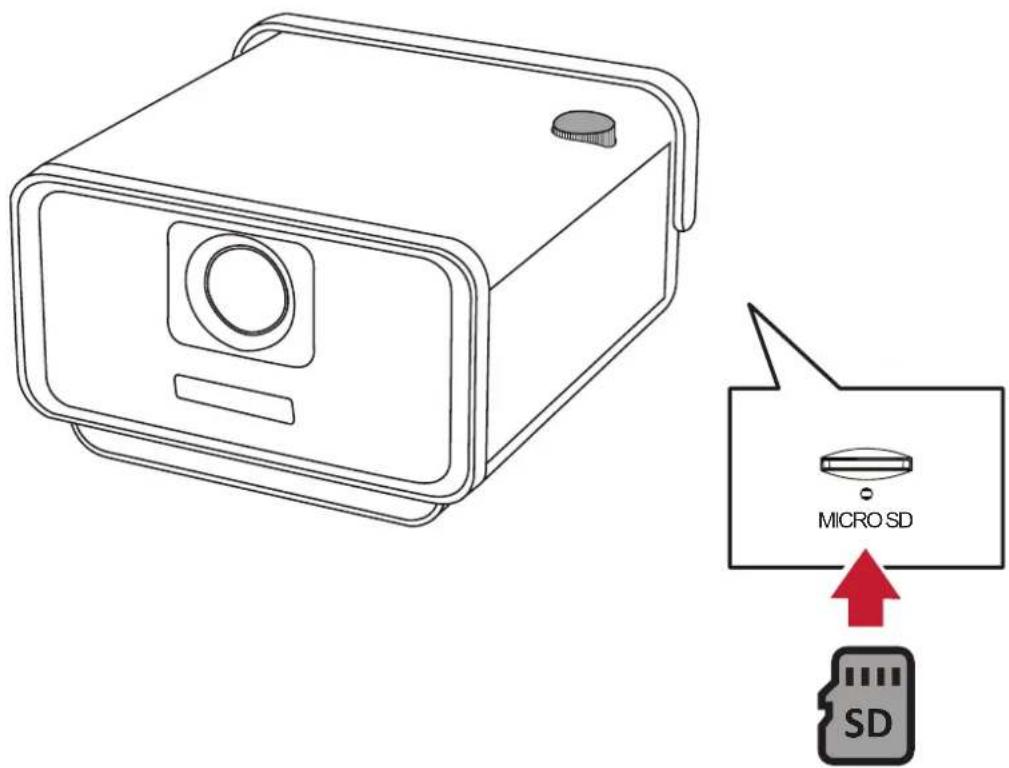

要欣赏照片、音乐和电影，只需将microSD插入MICRO SD插槽即可。

MICRO SD SD

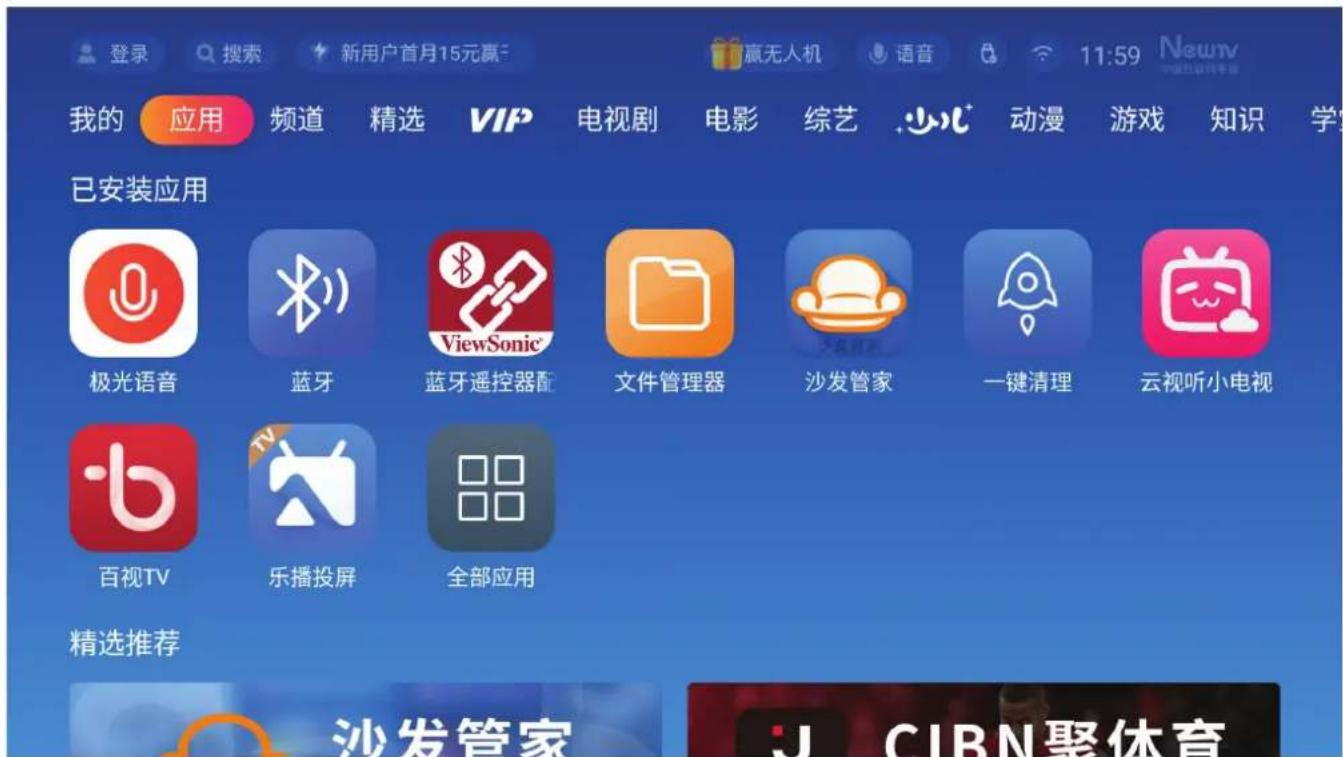

无线屏幕镜像

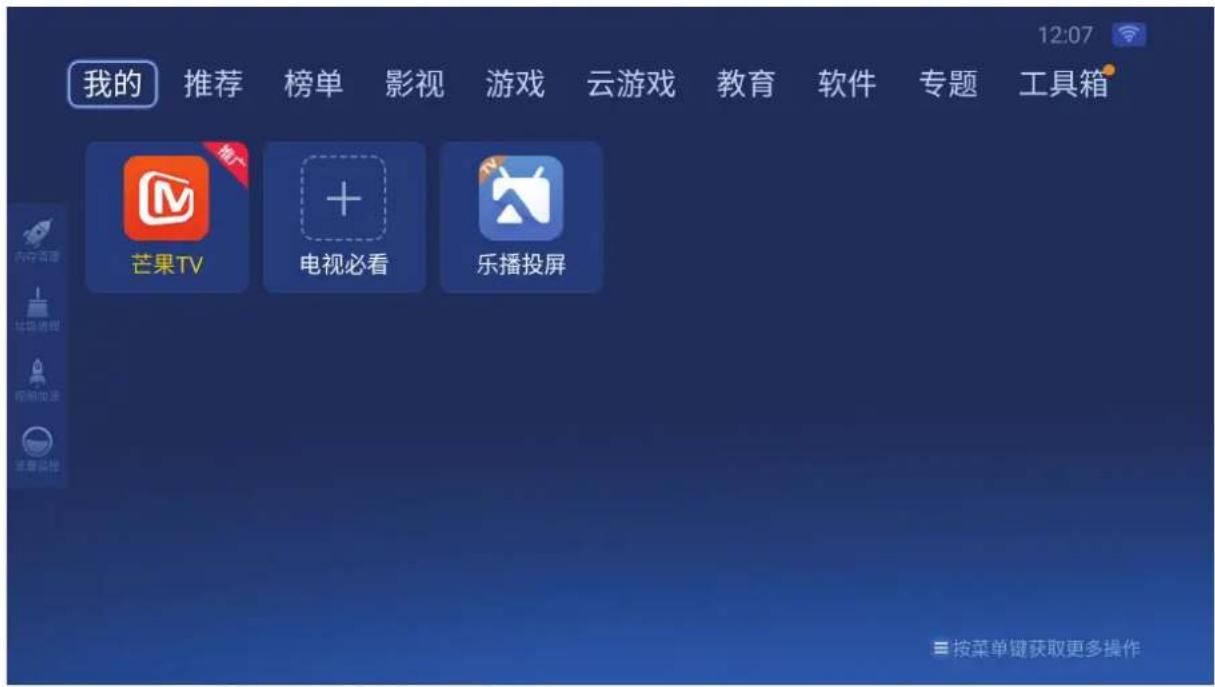

提供 5GHz Wi-Fi 连接，让用户镜像其个人设备上的屏幕。可使用沙发管家下载安装乐播投屏程序。

注：

• 确保设备已连接到与投影机相同的网络。
• 乐播投屏可支持: iOS, Mac, Android (不支持声音输出), Windows, DLNA。
• 乐播投屏不支持: Youtube (Airplay), Netflix (Airplay/Android)。

登录 搜索 新用户首月15元赢 赢无人机 语音 11:59 Newtv 我的 应用 频道 精选 VIP 电视剧 电影 综艺 动漫 游戏 知识 学 已安装应用 极光语音 蓝牙 蓝牙遥控器配 文件管理器 沙发管家 一键清理 云视听小电视 百视TV 乐播投屏 全部应用 精选推荐 沙发管家 CIBN聚体育

连接到网络

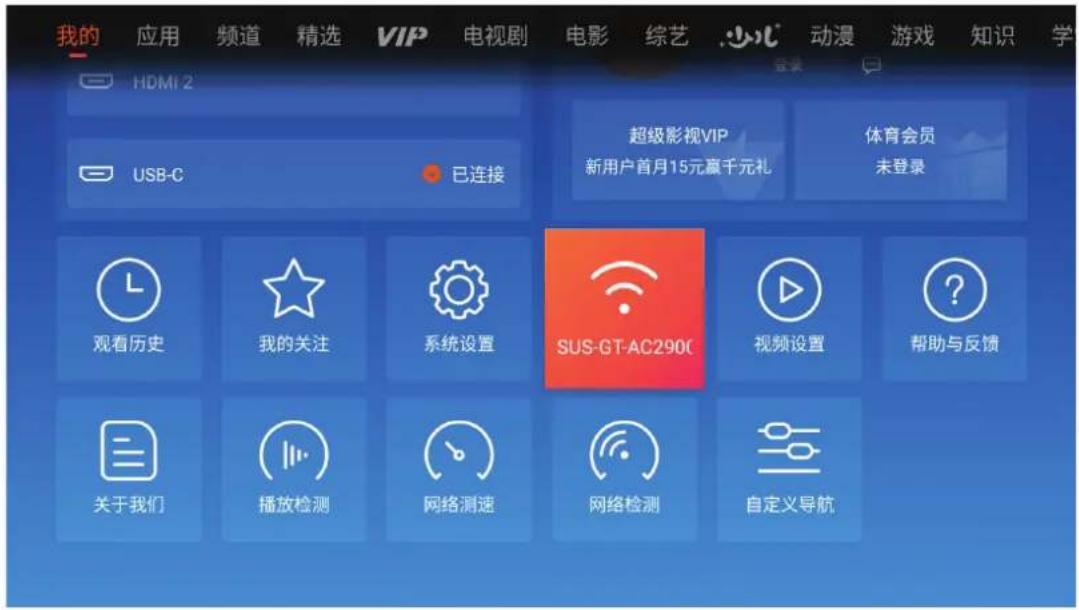

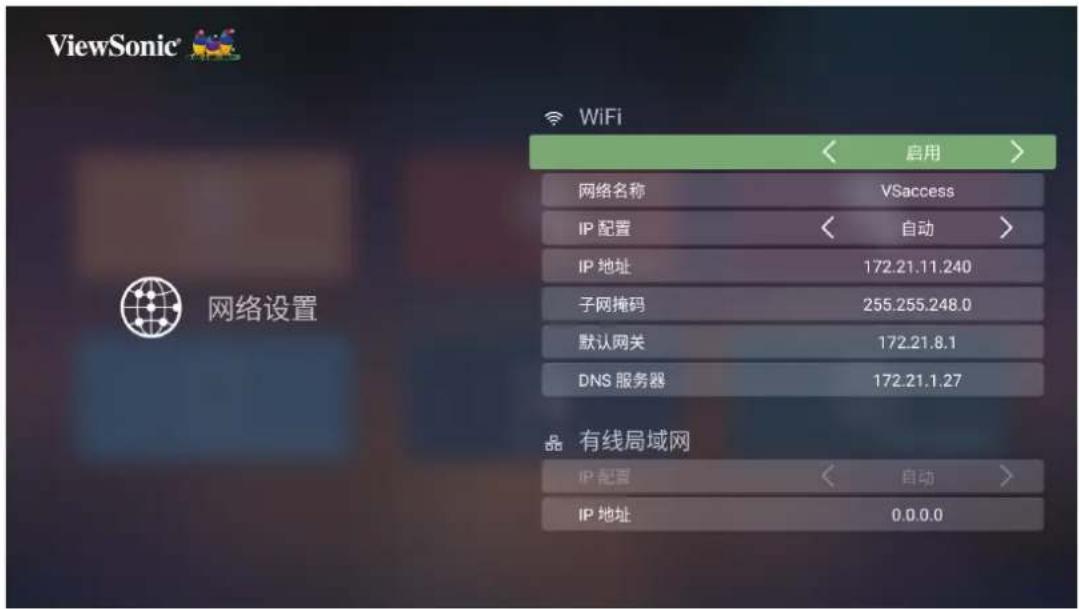

Wi-Fi连接

要连接到Wi-Fi网络：

我的 应用 频道 精选 VIP 电视剧 电影 综艺 心儿 动漫 游戏 知识 学 HDMI 2 USB-C 已连接 超级影视VIP 新用户首月15元赢千元礼 体育会员 未登录 观看历史 我的关注 系统设置 SUS-GT-AC290C 视频设置 帮助与反馈 关于我们 播放检测 网络测速 网络检测 自定义导航

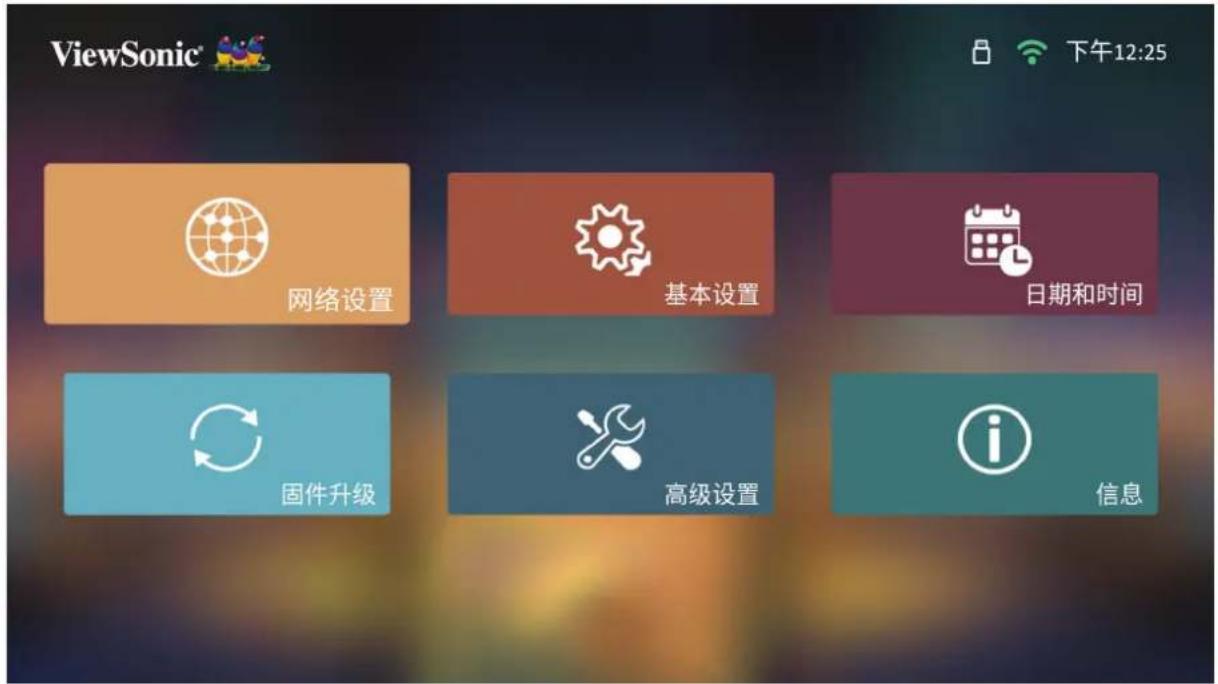

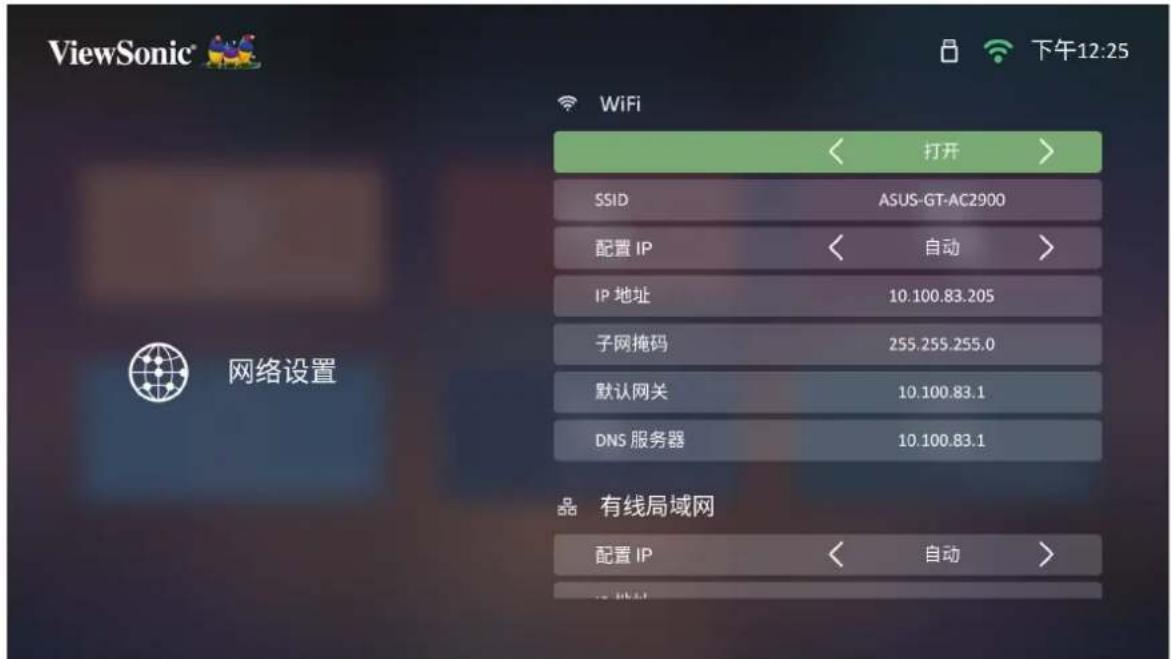

1. 转到：主页 > 设置 > 网络设置 > Wi-Fi

ViewSonic Network设置 WiFi 启用 网络名称 VSaccess IP 配置 < 自动 > IP 地址 172.21.11.240 子网掩码 255.255.248.0 默认网关 172.21.8.1 DNS 服务器 172.21.1.27 有线局域网 IP 配置 < 自动 > IP 地址 0.0.0.0

1. 按遥控器上的左移或右移键选择启用。
2. 随后将显示可用的Wi-Fi网络。选择一个可用的Wi-Fi网络。

ViewSonic 网络设置 其他 WiFi 网络名称 安全性 < None > 取消 连接 启用 > 正在获取IP地址 WPA/WPA2 PSK WPA/WPA2 PSK WPA/WPA2 PSK VSaccess2.4G WPA/WPA2 PSK VTK-G WPA/WPA2 PSK Q W E R T Y U I O P A S D F G H J K L ,Z X C V B N M DEL En/Ch ?123 ○ Next

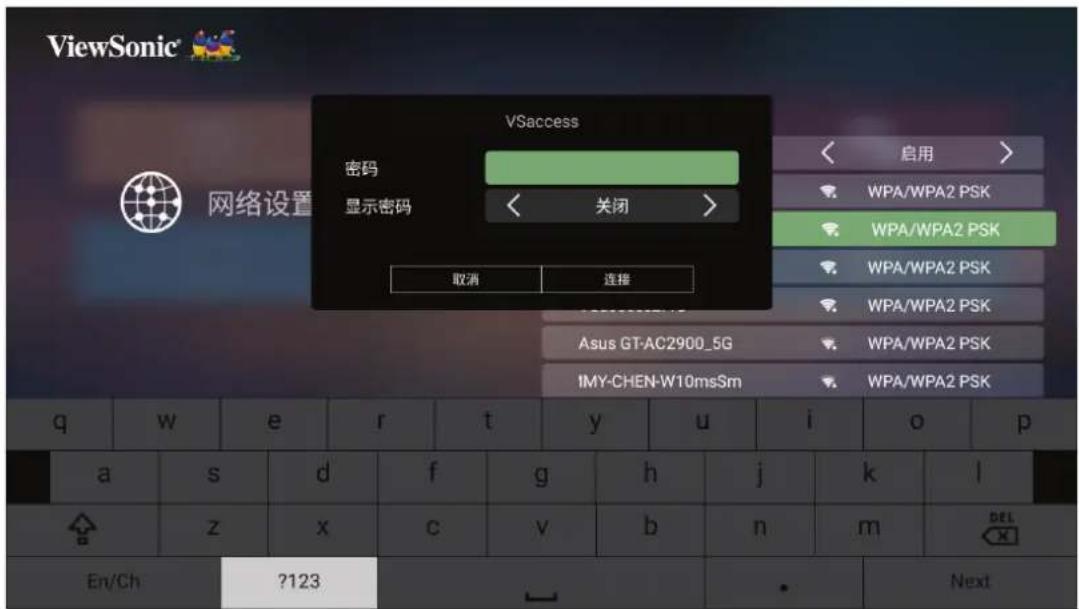

1. 如果连接到安全Wi-Fi网络，则必须在出现提示时输入密码。

ViewSonic 网络设置 VSaccess 密码 显示密码 取消 连接 启用 > WPA/WPA2 PSK WPA/WPA2 PSK WPA/WPA2 PSK WPA/WPA2 PSK WPA/WPA2 PSK Asus GT-AC2900_5G WPA/WPA2 PSK 1MY-CHEN-W10msSm WPA/WPA2 PSK q W e r t y u|i O p a s d f g h j k l z x c v b n m DEL En/Ch ?123 • Next

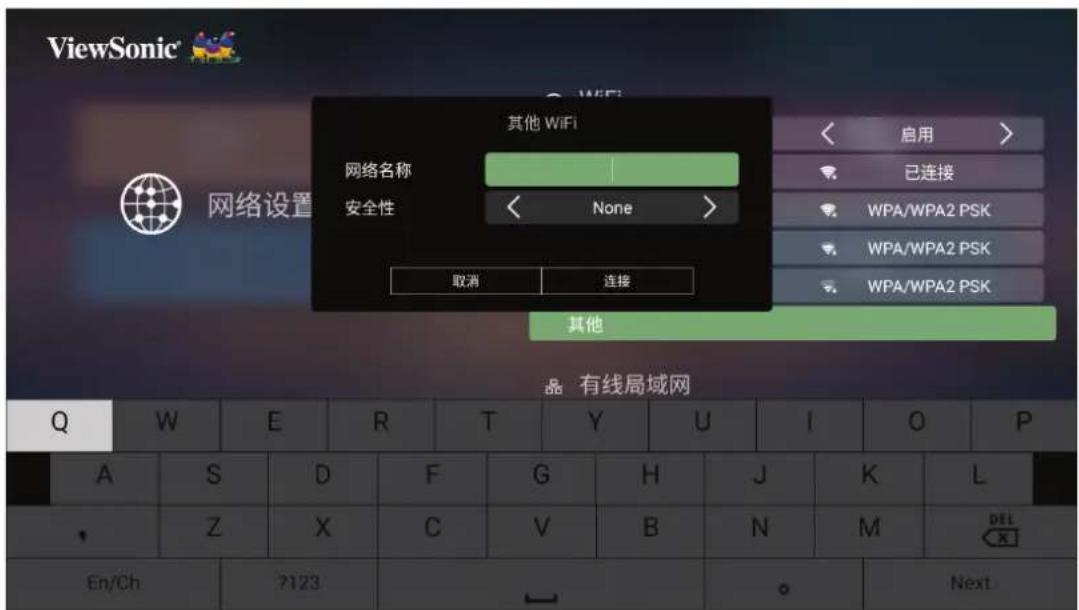

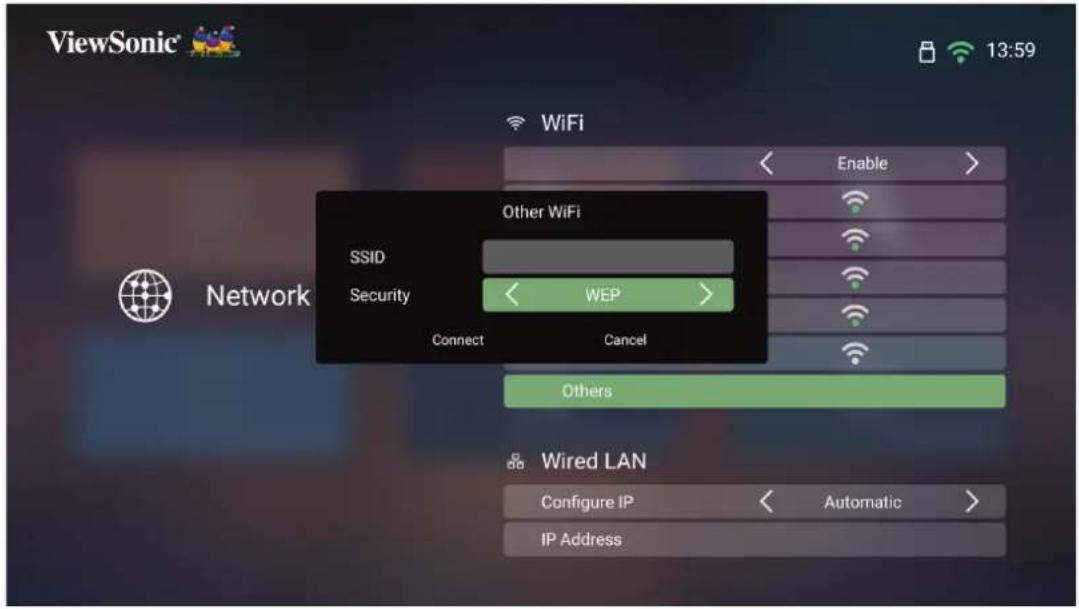

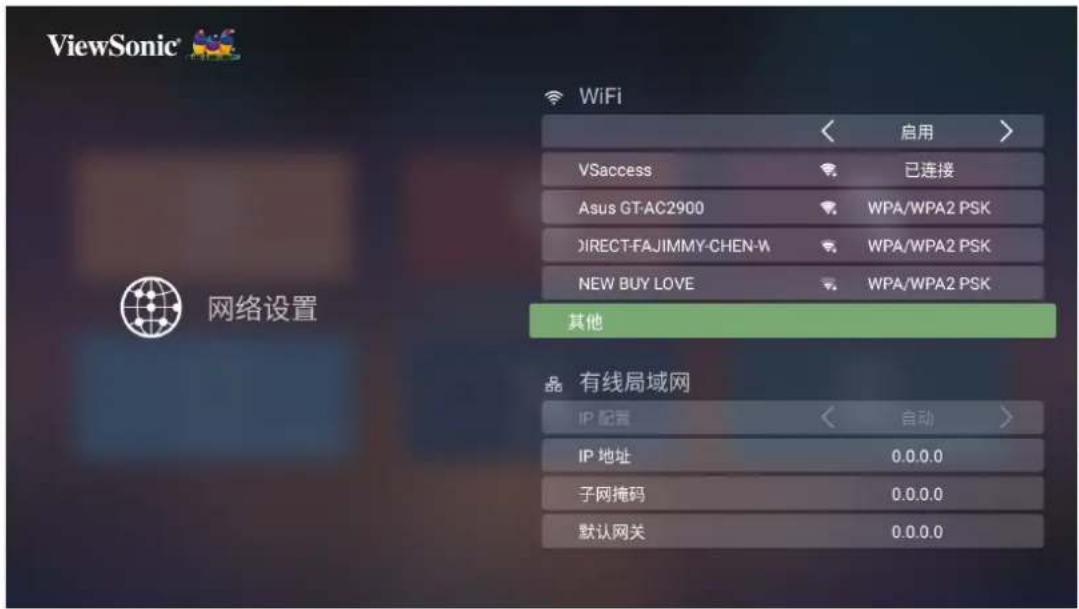

自定义SSID

1. 转到：主页 > 设置 > 网络设置 > Wi-Fi
2. 按遥控器上的左移或右移键选择启用。
3. 从可用的Wi-Fi网络列表中选择其他，然后按遥控器上的确定。

ViewSonic 网络设置 WiFi 启用 > VSaccess 已连接 Asus GT-AC2900 WPA/WPA2 PSK DIRECT-FAJIMMY-CHEN-W WPA/WPA2 PSK NEW BUY LOVE WPA/WPA2 PSK 其他 有线局域网 IP 配置 自动 > IP 地址 0.0.0.0 子网掩码 0.0.0.0 默认网关 0.0.0.0

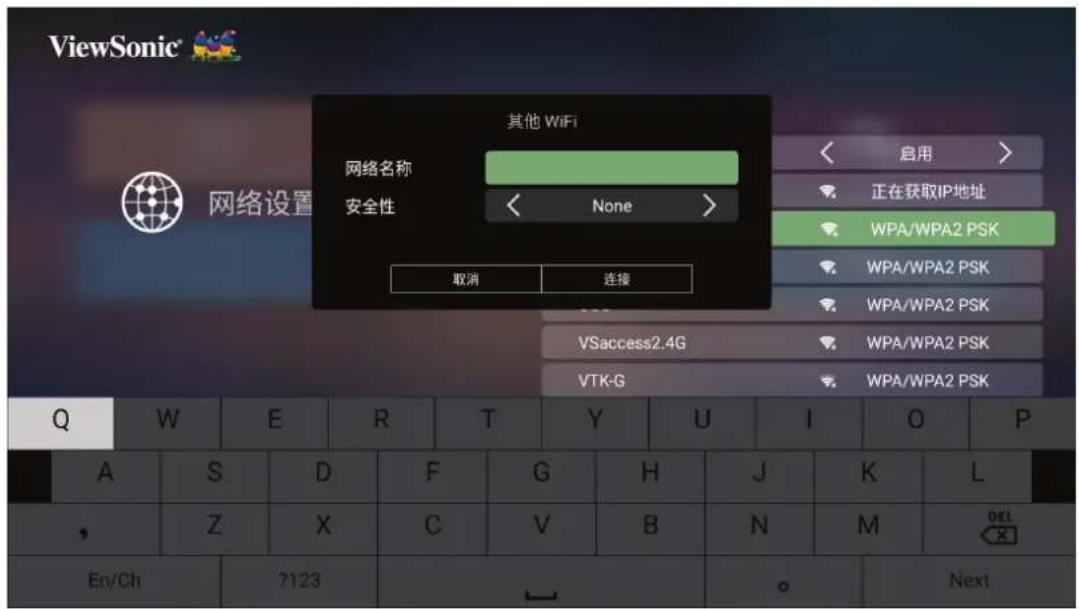

1. 输入SSID并选择安全级别。

ViewSonic 网络设置 其他 WiFi 网络名称 安全性 < None > 取消 连接 启用 > 已连接 WPA/WPA2 PSK WPA/WPA2 PSK WPA/WPA2 PSK 其他 品 有线局域网 Q W E R T Y U I O P A S D F G H J K L ,Z X C V B N M DEL En/Ch ?123 ○ Next

1. 出现提示时输入密码。

注：建议为配置 IP 选择自动，让系统自动配置网络设置。

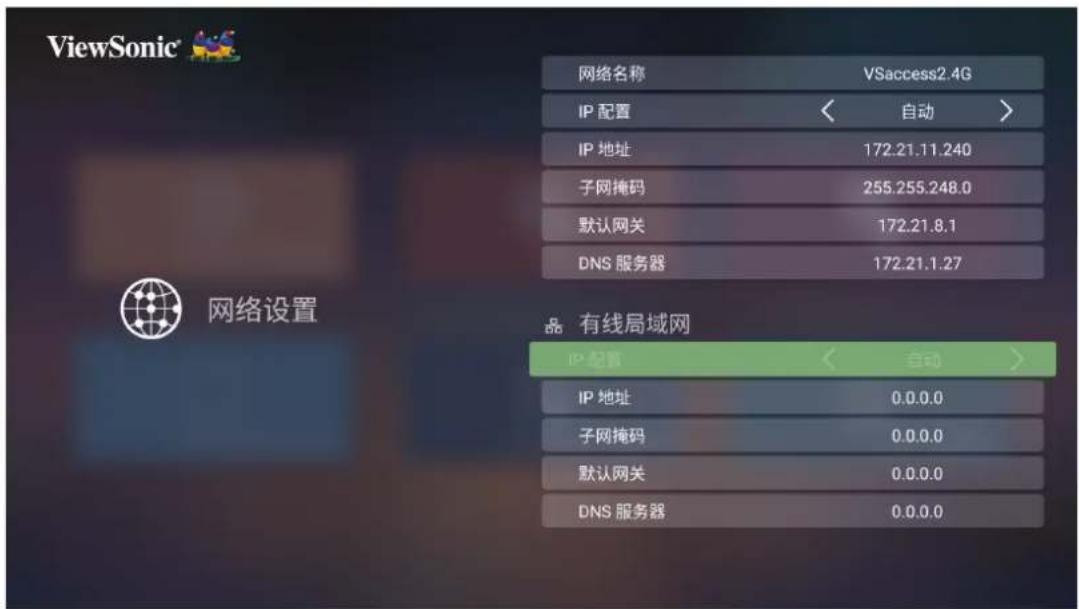

有线LAN连接

可以轻松连接到有线互联网并自定义连接。

1. 将 RJ45 电缆插入投影机的 LAN 端口，然后确保将另一端插入有线互联网信号源。
2. 转到：主页 > 设置 > 网络设置 > 有线LAN控制

ViewSonic 网络名称 VSaccess2.4G IP 配置 < 自动 > IP 地址 172.21.11.240 子网掩码 255.255.248.0 默认网关 172.21.8.1 DNS 服务器 172.21.1.27 有线局域网 IP 起算 < 自动 > IP 地址 0.0.0.0 子网掩码 0.0.0.0 默认网关 0.0.0.0 DNS 服务器 0.0.0.0

1. 可以自动或手动配置 IP。选择手动将允许访问 IP 地址、子网掩码、默认网关和 DNS 服务器。

注：建议为 配置IP选择自动，让系统自动配置网络设置。

Bluetooth 连接

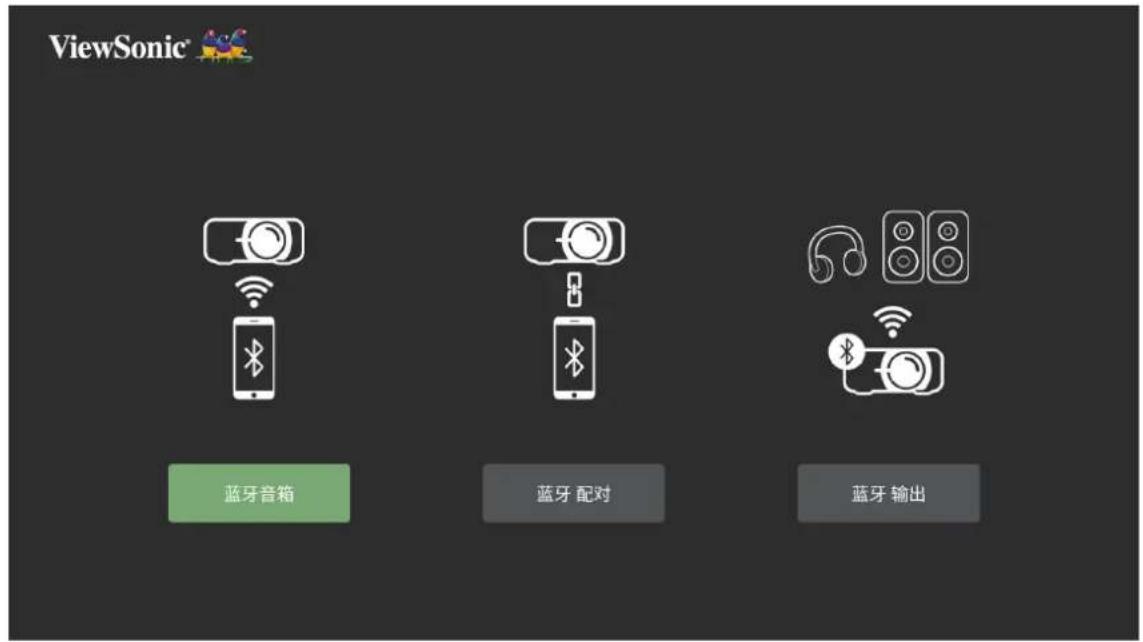

蓝牙扬声器

投影机配有蓝牙，用户可以通过无线方式连接设备进行音频播放。

要连接设备并进行配对：

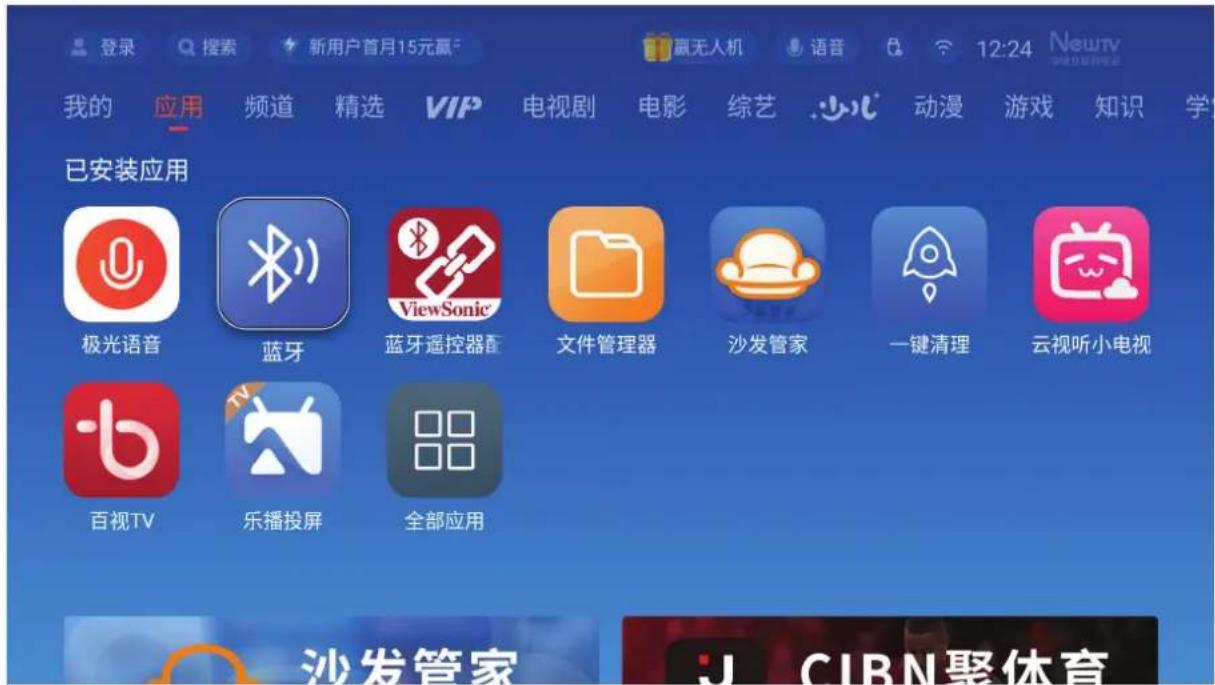

1. 转到：主页 > 应用 > 蓝牙。

2. 使用遥控器上的左移和右移方向按钮选择蓝牙扬声器或蓝牙配对。然后按遥控器上的确定。

ViewSonic® 蓝牙音箱 蓝牙 配对 蓝牙 输出

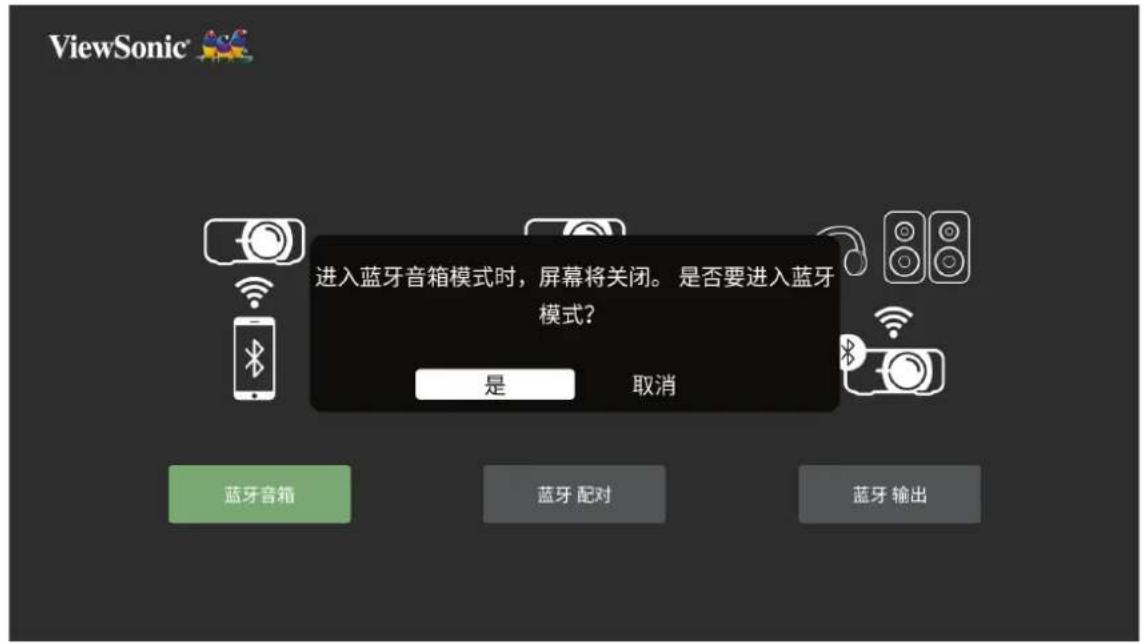

1. 当显示以下对话框时，选择是，然后按遥控器上的确定进入蓝牙模式。

ViewSonic® 进入蓝牙音箱模式时，屏幕将关闭。 是否要进入蓝牙 模式？ 是 取消 蓝牙音箱 蓝牙 配对 蓝牙 输出

1. 进入配对模式后会听到一声音效。
2. 连接成功后会听到另一声音效。

注：

• 最初配对后，如果投影机和设备均已开机，两者将自动通过蓝牙连接。
• 投影机名称将标记为 “ViewSonic PJ”。
• 只有按电源和返回按钮可以退出蓝牙模式。
• 如果一(1)分钟后蓝牙连接不成功，投影机将恢复待机模式。

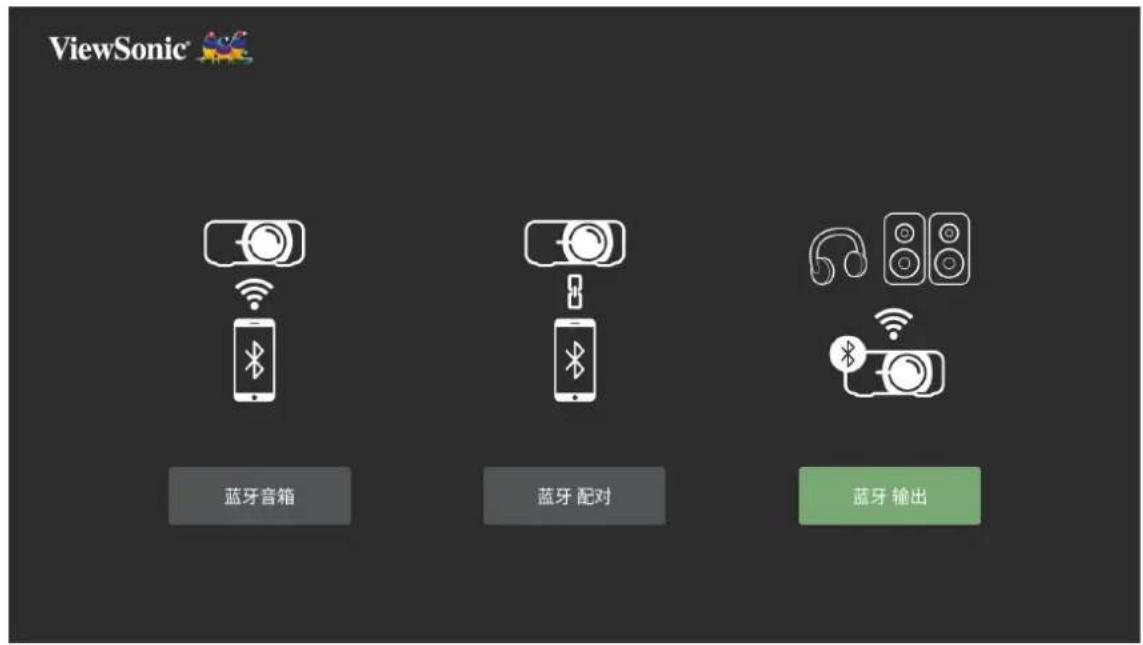

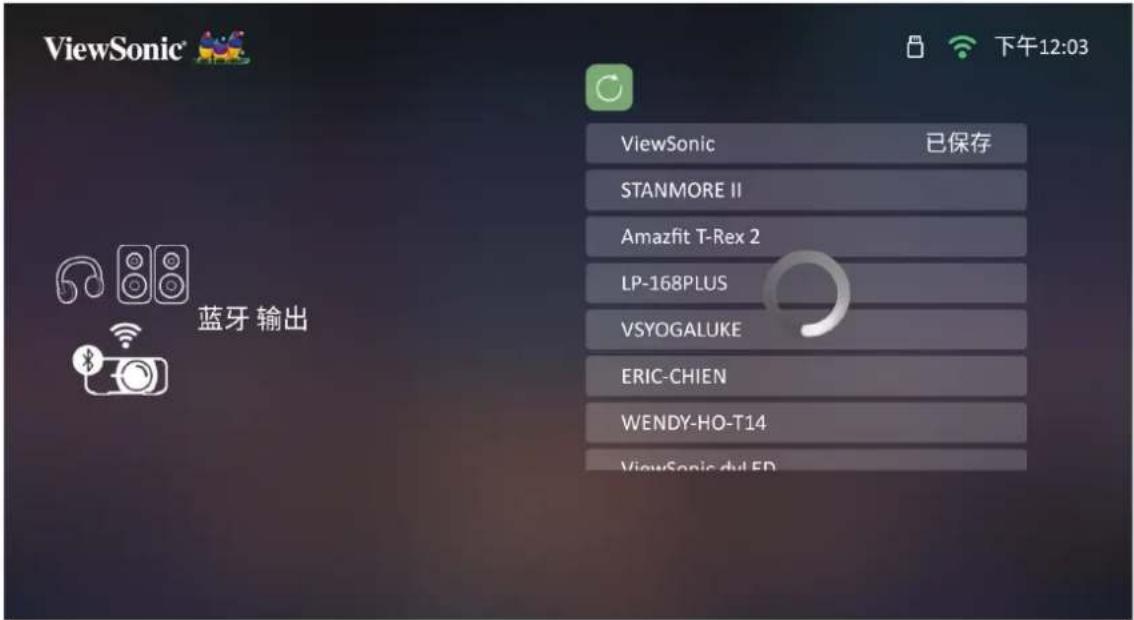

蓝牙输出

将投影机连接至支持蓝牙的耳机或扬声器。

ViewSonic® 蓝牙音箱 蓝牙 配对 蓝牙 输出

要连接设备并进行配对：

1. 转到：主页 > 应用 > 蓝牙。
2. 使用遥控器上的左移和右移方向按钮选择蓝牙输出选项。

ViewSonic 蓝牙 输出 ViewSonic 已保存 STANMORE II Amazfit T-Rex 2 LP-168PLUS VSYOGALUKE ERIC-CHIEN WENDY-HO-T14 ViewSonic.dul FD

1. 随后投影机将搜索附近的蓝牙设备。从列表中选择您的设备，并按遥控器上的确定。

使用投影机

启动投影机

1. 确保投影机的电源线正确连接到电源插座。
2. 按电源键打开投影机。

首次激活

首次激活投影机时，要选择投影方向、网络设置。按照屏幕上的说明使用遥控器上的OK（确定）和上移/下移/左移/右移按钮。出现完成屏幕时，表示投影机已准备就绪。

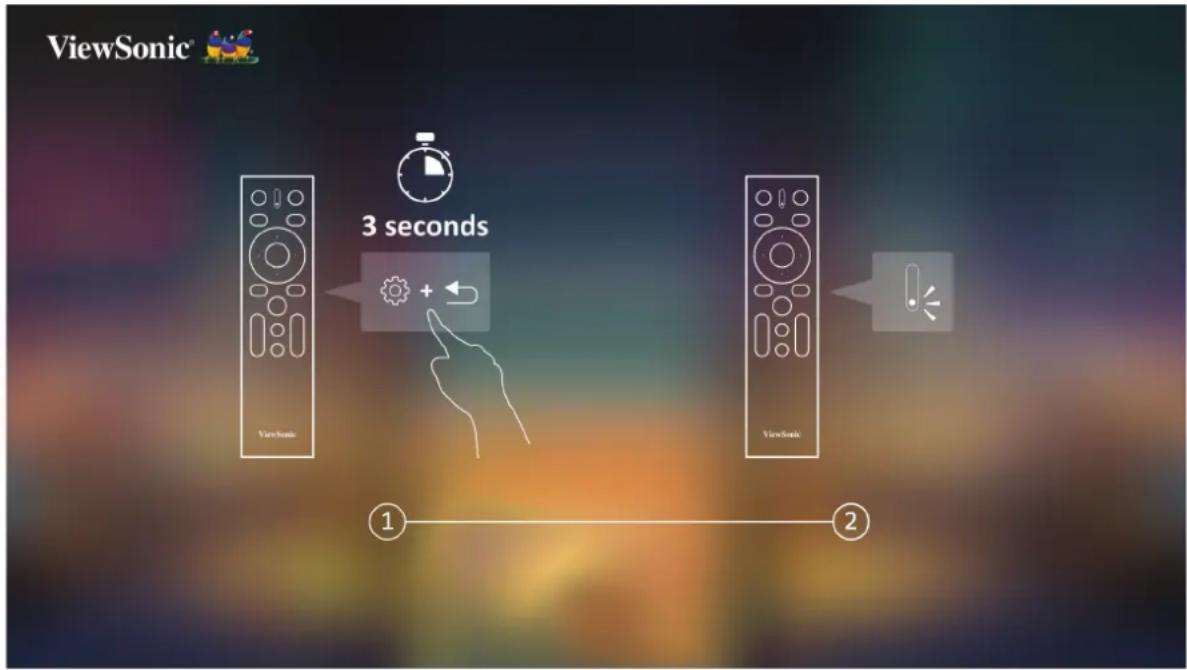

蓝牙遥控器设置

1. 首次启动投影机，可以在开机指导依图示方式进行配对。

2. 遥控器请长按设置和返回键，直到遥控器上的灯号蓝色闪烁。

3. 联机成功时会有弹出讯息。

注：当蓝牙遥控器有联机成功时，按遥控器的按键时会显示蓝色灯号。如果不在蓝牙模式时，显示红色灯号。

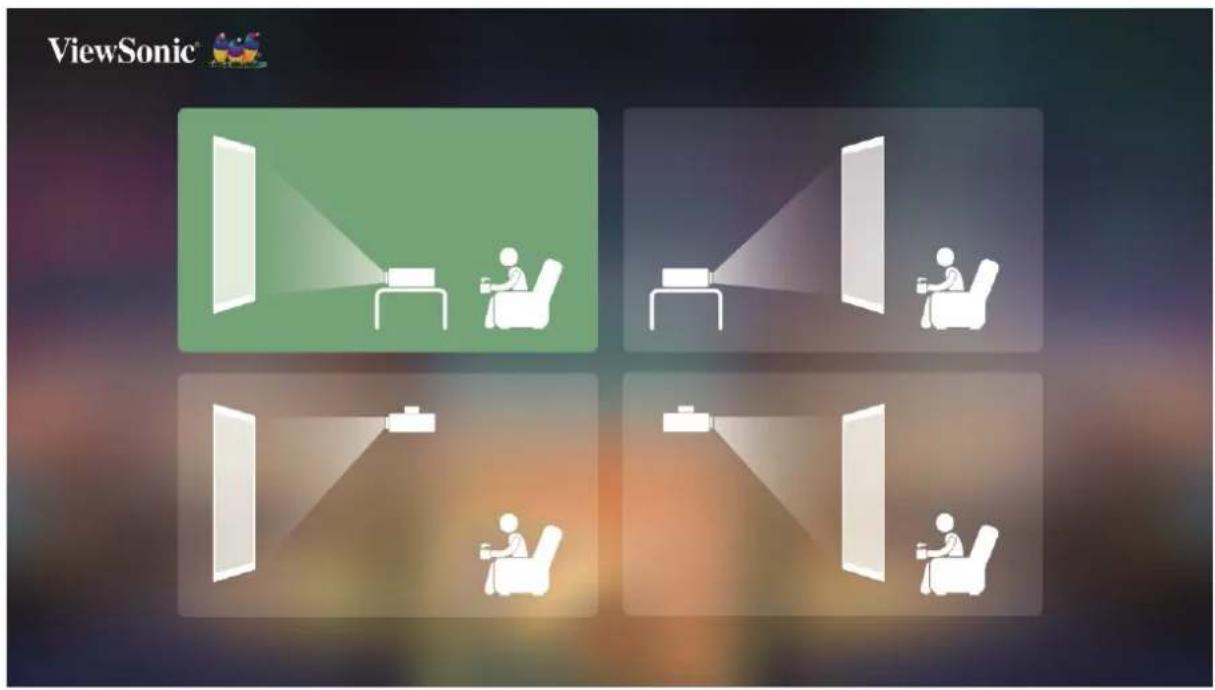

投影方向

选择首选投影方向，并按确定确认选择。有关更多信息，请参见第15页。

ViewSonic®

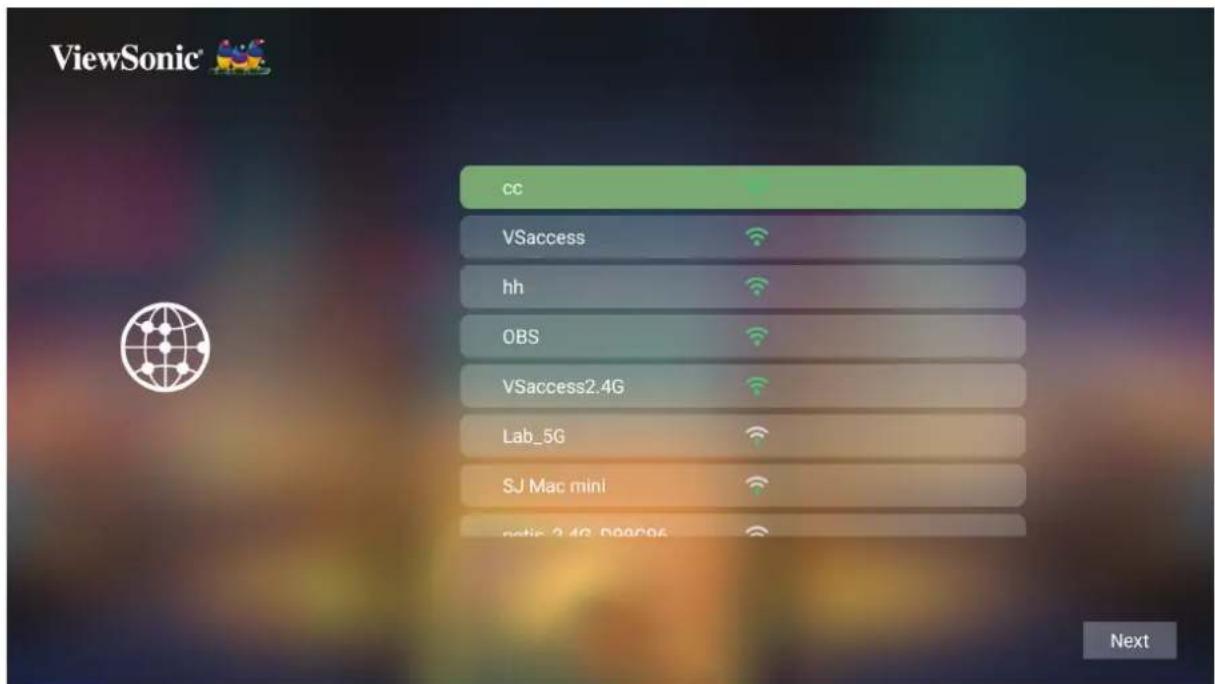

网络设置

选择可用选项之一。有关更多信息，请参见第26页。

ViewSonic cc VSaccess hh OBS VSaccess2.4G Lab_5G SJ Mac mini netic 2.4G, D88096 Next

注：如果自动对焦为On（开），则每次开启投影机时都会运行自动对焦调整。

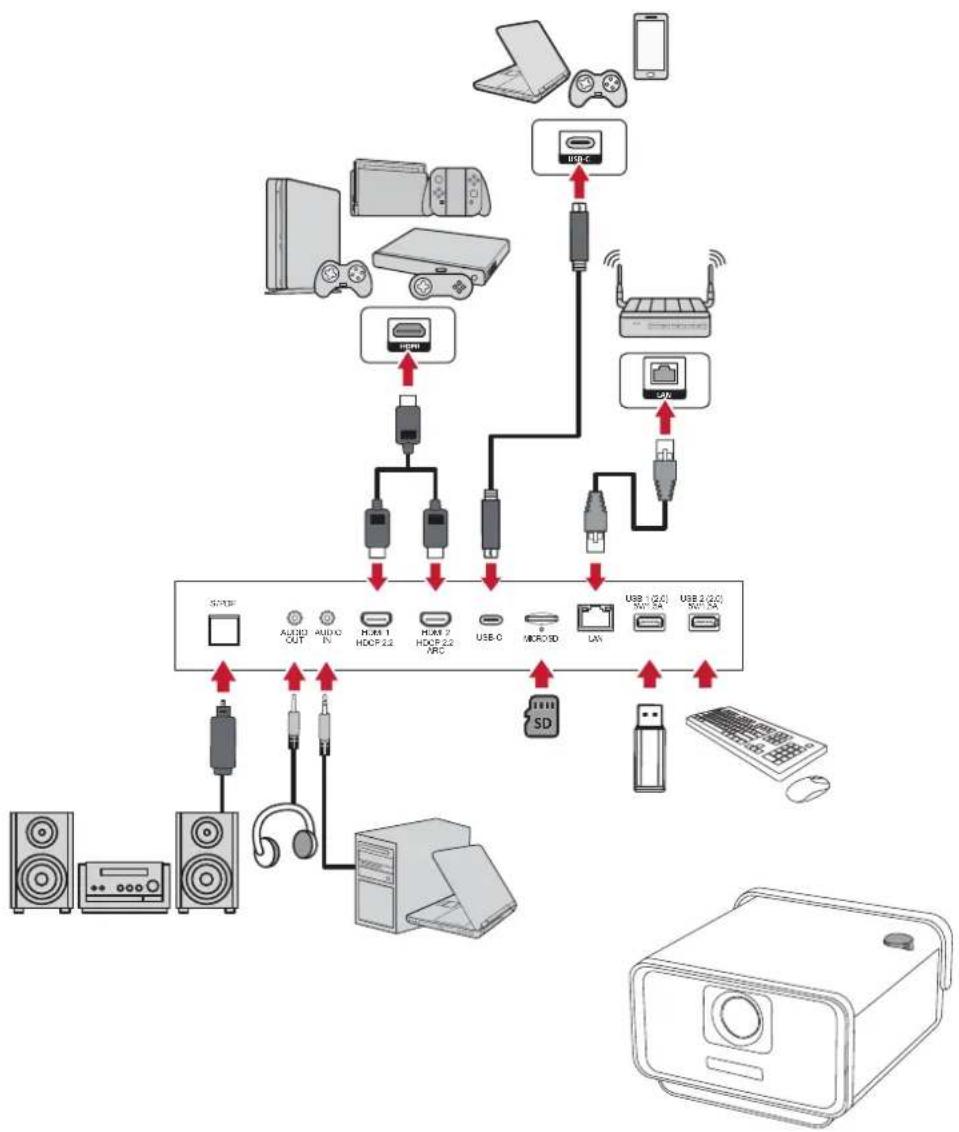

选择输入信号源

此投影机可同时连接到多个设备。但是，它一次只能显示一个全屏幕。

投影机将自动搜索输入信号源。如果连接多个信号源，请按遥控器上的信号源按钮选择所需的输入，或者在处于主屏幕时按下移按钮，直到显示信号源列表。

注：确保已连接的信号源也已打开。

调整投影图像

调整投影机的高度和投影角度

投影机配有一(1)个调节支脚。调整支脚会改变投影机的高度和垂直投影角度。小心地调整支脚，以微调投影图像的位置。

注：如果投影机未放于平坦表面上或屏幕与投影机相互不垂直，则投影图像可能变为梯形。但是，“自动垂直梯形校正”功能将自动纠正问题。

关闭投影机

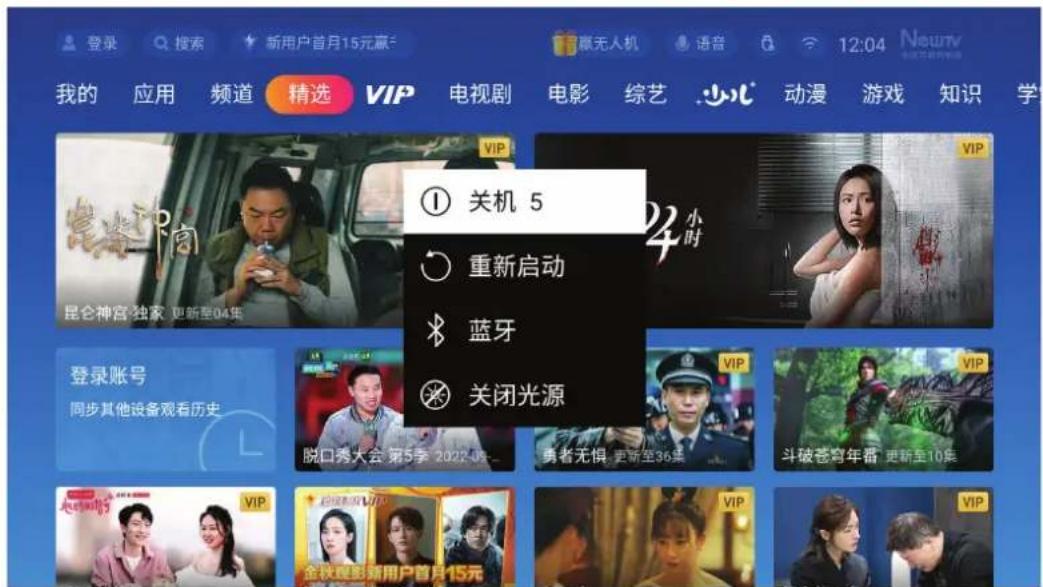

1. 按投影机或遥控器上的电源按钮，将显示以下消息：

登录 搜索 新用户首月15元赢 赢无人机 语音 12:04 Newtv 我的 应用 频道 精选 VIP 电视剧 电影 综艺 少儿 动漫 游戏 知识 学 昆仑神宫独家 更新至04集 登录账号 同步其他设备观看历史 脱口秀大会 第5季 2022-06... 关闭光源 ① 关机 5 重新启动 蓝牙 关闭光源

1. 按遥控器上的上移/下移按钮选择关闭，然后按遥控器上的 OK（确定）。
2. 一旦关闭，状态LED将变为红色稳定状态。

注：按下遥控器上的电源时，可以选择以下四个选项：关闭、重新启动、蓝牙和关闭光源。

已选输入源 - 屏幕显示(OSD)树

选择输入源后，可以调整图像设置和高级菜单。

主菜单 子菜单 菜单选项
图像设置	色彩模式	高亮
		电视
		电影
		游戏
		用户
		TV-HDR
		电影-HDR
	亮度 (-/+, 0~100)
	对比度 (-/+, -50~50)
	色温	6500K
		7500K
		9300K
		用户	红色增益 (-/+, 0~100)
			绿色增益 (-/+, 0~100)
			蓝色增益 (-/+, 0~100)
			红色偏移 (-/+, -50~50)
			绿色偏移 (-/+, -50~50)
			蓝色偏移 (-/+, -50~50)
		墙面颜色-粉红色
		墙面颜色-黄色
		墙面颜色-蓝色

主菜单 子菜单 菜单选项
图像设置	饱和度 (-/+,0~100)
	锐度 (-/+,0~50)
	灰度	1.8
		2.0
		2.2
		2.35
		2.5
		sRGB
		立方体
	色彩管理	原色	红色
			绿色
			蓝色
			青色
			紫红色
			黄色
		色调 (-/+, -50~50)
		饱和度 (-/+, 0~100)
		增益 (-/+, 0~100)
	光源等级	全屏
		Eco
	测试图案 确定
	复位当前颜色设定 确定
高级	宽高比	自动
		4:3
		16:9
		本地
	HDR	自动
		SDR
	EOTF	低
		中
		高
	帧插补	停用
		低
		中
		高
	HDMI设置 范围		自动
			全屏
			有限
	3D设置	3D格式	自动
			停用
			帧序列
			帧封装
			顶部-底部
			并排
		3D Sync Invert	停用
			反转
高级	音频设置	音频模式	电影
			音乐
			用户
		120Hz
		500Hz
		1500Hz
		5000Hz
		10000Hz
		音量 (-/+, 0~50)
		静音	启用
			停用
	信息	信号源
		分辨率
		3D格式
		HDR

图像设置菜单

要访问图像设置菜单：

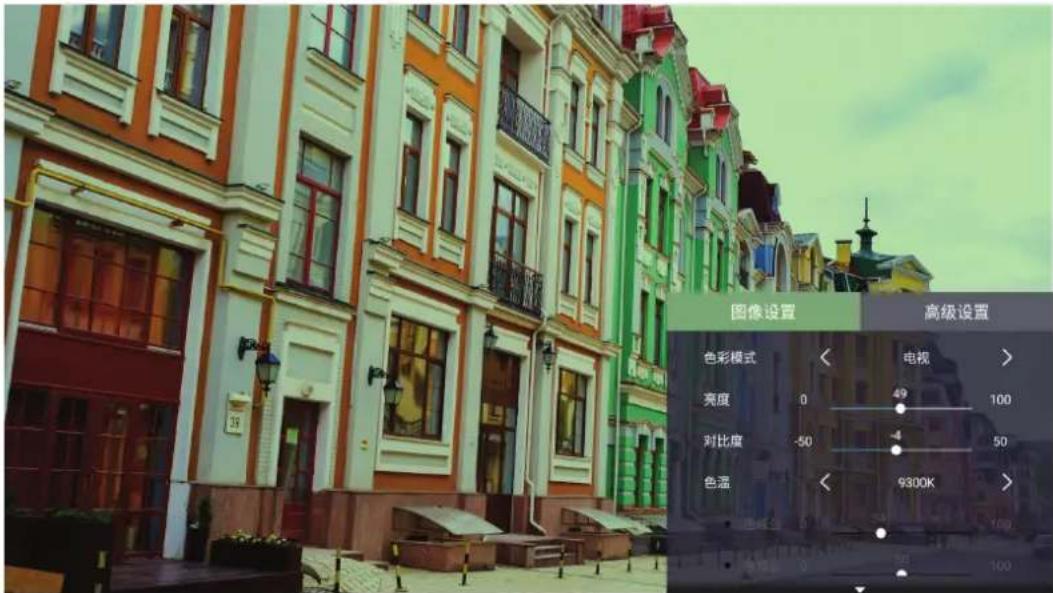

1. 按遥控器上的设置。

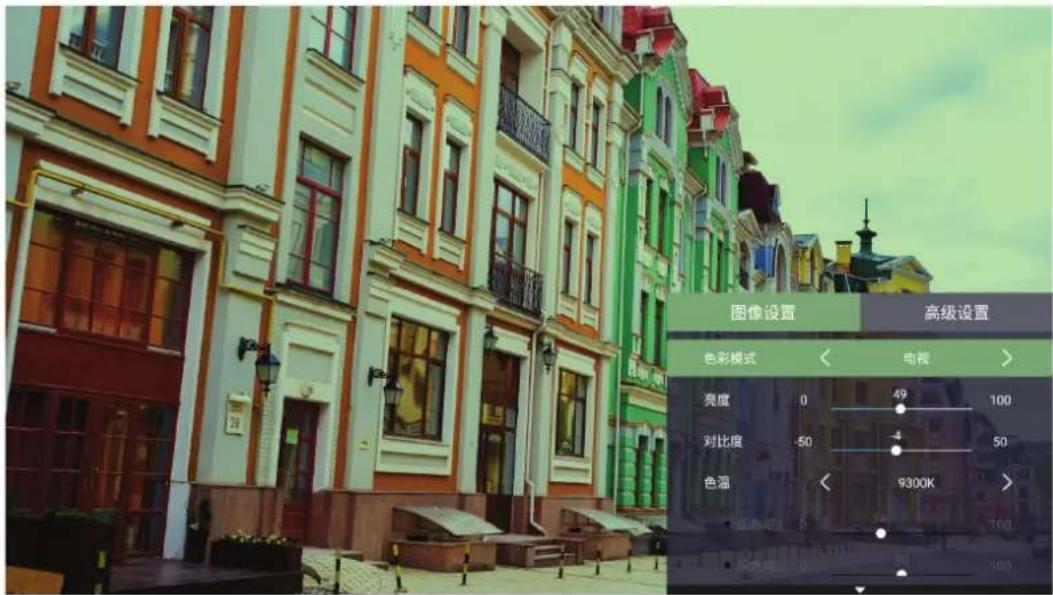

图像设置 高级设置 色彩模式 电视 亮度 0 49 100 对比度 -50 4 50 色温 < 9300K >

1. 使用上移/下移按钮选择菜单。

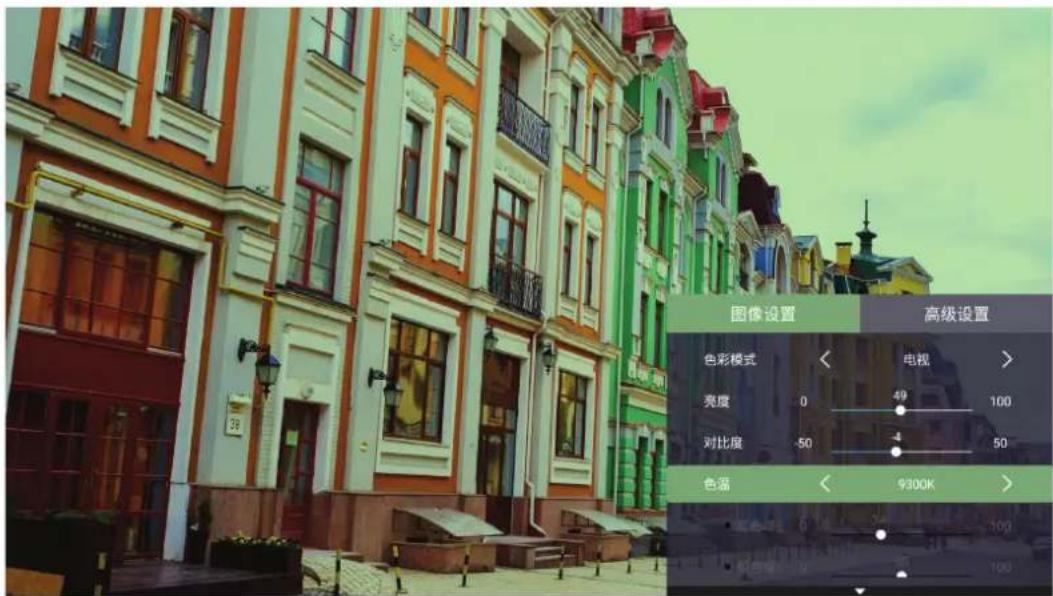

图像设置 高级设置 色彩模式 电视 亮度 0 49 100 对比度 50 -4 50 色温 9300K

1. 然后使用左移/右移按钮进入子菜单和/或调整设置。

图像设置 高级设置 色彩模式 电视 亮度 0 49 100 对比度 -50 4 50 色温 < 9300K

1. 按返回按钮转到上一个菜单或退出。

菜单选项 说明
色彩模式	投影机预设有多种预定义的图像模式,您可以选择一种适合您的操作环境和输入信号的模式。高亮最大化投影图像的亮度。此模式适用于需要超高亮度的环境,即光线充足的房间。电视专为在光线充足的环境中观看体育比赛进行了优化。电影适用于彩色电影、数码相机拍摄的视频剪辑或通过PC输入的DV。最适合低亮度环境。游戏专为玩视频游戏而设计。用户调用自定义用户设置。TV-HDR检测到HDR输入信号源时,切换为HDR影像模式。电影-HDR检测到HDR输入信号源时,切换为HDR影像模式。
亮度	设置值越高,图像越亮。值越小,图像越暗。 -30 50 +80
对比度	如果之前已根据所选输入和观看环境调整亮度设置,可使用此选项设置峰值白色级别。 -30 0 +40
色温	选择色温设置。6500K:保持正常的白色。7500K:比6500K更高、更冷的色温。9300K:最高色温;使图像看起来最像蓝白色。用户颜色:根据需要调整红色、绿色和蓝色值。墙面颜色-粉红色墙面颜色-黄色墙面颜色-蓝色
饱和度	是指视频画面中相应颜色的量。设置越小,色彩越不饱和;实际上,设置为“0”会从图像中完全删除该颜色。如果饱和度过高,该色彩就会太强,显得不真实。
锐度 数值越大,	画面越清晰;数值越小,画面越柔和。
灰度 反映输入源	和图片亮度之间的关系。

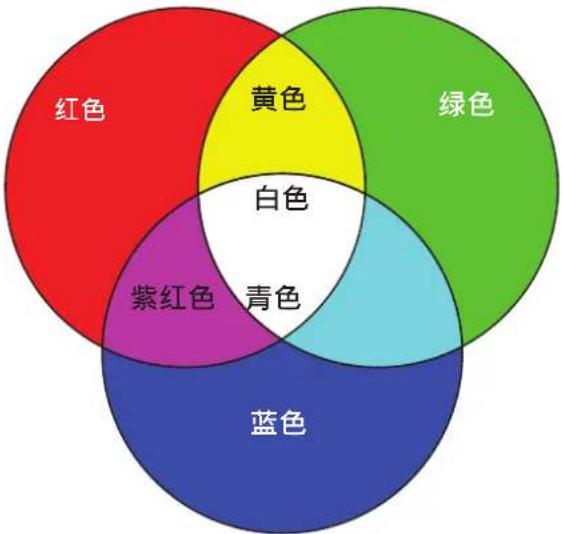

色彩管理	只有在需要调节照明度的永久安装情况下,才需考虑使用色彩管理,例如长台会议室、阶梯教室或家庭影院。色彩管理提供色彩微调功能,按您的需求更精确地再现色彩。如果您购买了包含各种颜色测试图案并可用于测试显示器、电视、投影仪等颜色显示的测试光盘,则可在屏幕上投影光盘中的任何图像并进入色彩管理菜单做出调整。
光源等级 选择合适的LED功耗。
测试图案 测试投影机的色彩再现效果。
复位当前颜色设定	将当前颜色设置恢复为其默认值。

高级设置菜单

要访问高级菜单：

1. 按遥控器上的设置。

图像设置 高级设置 色彩模式 电视 亮度 0 49 100 对比度 -50 50 色温 9300K 0 100 100

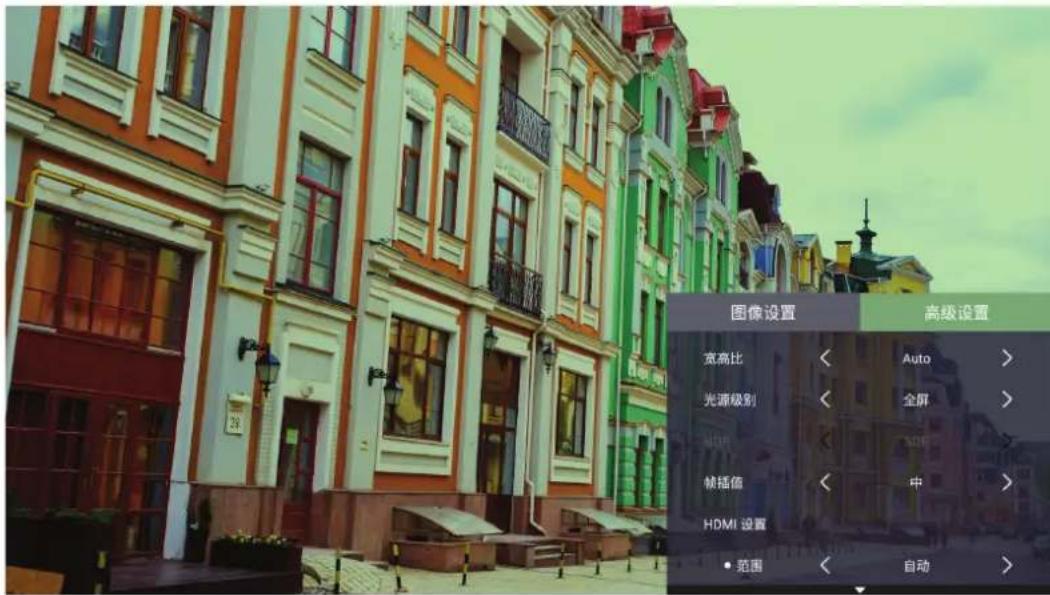

1. 按右移按钮进入高级菜单。

图像设置 高级设置 宽高比 < Auto > 光源级别 < 全屏 > 帧插值 < 中 > HDMI 设置 • 范围 < 自动 >

1. 使用上移/下移按钮选择菜单。

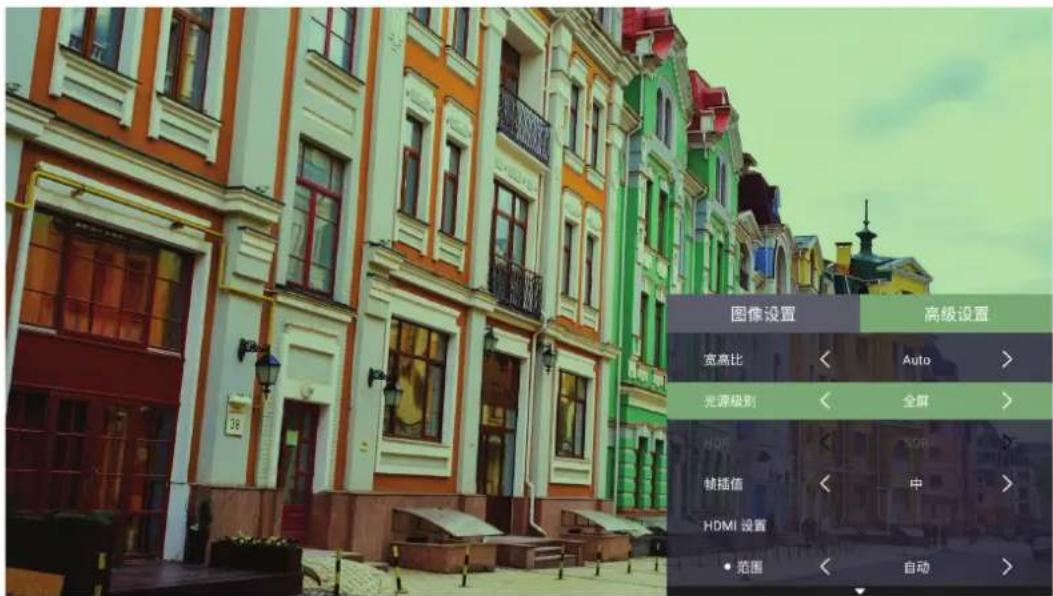

图像设置 宽高比 光源级别 帧插值 HDMI 设置 • 范围 高级设置 Auto 全屏 SDR 中 自动

1. 然后使用左移/右移按钮进入子菜单和/或调整设置。

2. 按返回按钮转到上一个菜单或退出。

菜单选项	说明
宽高比	宽高比是图像宽度对图像高度的比例。随着数码信号处理的出现,诸如此投影机等数字显示设备可动态拉伸图像,并以不同于图像输入信号的比例缩放输出的图像。注:仅支持HDMI/USB-C信号输入。自动按比例缩放图像,以适合投影机水平宽度的固有分辨率。当输入图像不是4:3或16:9,而您又想在不调整图像宽高比的情况下最大限度地使用屏幕时,适合选择此选项。4:3按比例调整图像,使其以4:3宽高比显示在屏幕中央。这最适合4:3的图像,例如计算机显示器、标清电视及4:3比例的DVD电影等,因为显示时不用改变宽高比。16:9按比例调整图像,使其以16:9宽高比显示在屏幕中央。这最适合宽高比已经是16:9的图像,如高清电视。本地以图像原始分辨率进行投影,并调整其大小以适合显示区域。对于分辨率较低的输入信号,投影图像将以原始尺寸显示。
菜单选项 说明
HDR	投影机支持HDR成像。可以自动检测来自HDMI 1和HDMI 2端口的信号源的动态范围,并对设置进行优化,以在各种光源条件下再现内容。
EOTF	根据输入源自动调整图像的亮度级别。也可以手动选择亮度级别,以显示更好的图像质量。注:在HDR菜单中选择SDR时,此功能不可用。
帧插补	平滑高速移动物体的画质。特别适合喜欢快节奏体育赛事的用户。
HDMI设置	范围根据连接的输出设备的颜色范围设置选择合适的颜色范围。全范围:将颜色范围设为0~255。有限:将颜色范围设为15~235。自动:将投影机设置为自动检测输入信号的范围。
3D设置	在佩戴3D眼镜时显示图像的深度,使您能够以更逼真的方式欣赏3D电影、视频和体育赛事。3D格式调整并选择:自动、关闭、帧顺序、帧封装、顶部-底部、并排。3D Sync Invert如果3D图像深度反转,则允许进行校正。
音频设置 调整	音频设置。
信息 显示输入	信号源、分辨率、3D格式和HDR信息。

操作投影机

本节将介绍主屏幕及其菜单。

主屏幕

每次启动投影机时都会显示主屏幕。要导航主屏幕，只需使用遥控器上的方向按钮即可。无论处于哪一页面，都可以随时按遥控器上的主页按钮返回主屏幕。

登录 搜索 新用户首月15元赢 赢无人机 语音 12:22 Newrv 我的 应用 频道 精选 VIP 电视剧 电影 综艺 少心 动漫 游戏 知识 学 昆仑神宫·独家 更新至04集 致命24小时 登录账号 同步其他设备观看历史 脱口秀大会 第5季 2022-09... 勇者无惧 更新至36集 哪吒之灵珠重生 金秋观影新用户首月15元

菜单 说明
文件管理 提供用于管理文件和文件夹的用户界面。
应用程序中心 访问并查看已安装的所有应用程序。
蓝牙 选择合适的蓝牙模式。
设置	管理各种分类,例如:网络设置、基本和高级设置、日期和时间时间、固件更新和系统信息。

主屏幕 - 屏幕显示 (OSD) 菜单树

主菜单 子菜单 菜单选项
文件管理
应用程序中心
蓝牙
设置	网络设置	Wi-Fi	禁用
			启用	SSID:
				配置IP
				IP地址
				子网掩码
				默认网关
				DNS服务器
		有线LAN	配置IP	自动
				手动
			IP地址 xxx.xxx.xxx.xxx
			子网掩码 xxx.xxx.xxx.xxx
			默认网关 xxx.xxx.xxx.xxx
			DNS服务器 xxx.xxx.xxx
设置	基本设置	投影机投影	桌上正投
			吊装正投
			桌上背投
			吊装背投
		梯形失真校正	自动梯形校正	禁用
				启用
			垂直梯形失真校正	(-/+, -40~40)
			水平梯形失真校正	(-/+, -40~40)
		梯形失真校正	4角	禁用
				启用
			4角调整 确定
		弯曲	弯曲	禁用
				启用
			弯曲调整 确定
		Zoom	0.8x
			0.9x
			1.0x
		对焦	手动 确定
			自动对焦	禁用
				启用
		测试图案 确定
	日期和时间	自动日期和时间	禁用
			启用
		日期
		时间
		时区
		时间格式	12小时
			24小时
	固件升级	在线软件更新
		USB软件更新
		OTA提示	禁用
			启用
		软件版本
设置	高级设置	开机信号源	主页
			HDMI *1
			HDMI *2
			USB-C
		开机/关机铃声	禁用
			启用
		自动开机 CEC		禁用
				启用
		智能节能	自动关机	禁用
				10分钟
				20分钟
				30分钟
			休眠计时器	禁用
				30分钟
				1小时
				2小时
				3小时
				4小时
				8小时
				12小时
			省电	启用
				禁用
		音频设置	音频模式	电影
				音乐
				用户
			120Hz
			500Hz
			1500Hz
			5000Hz
			10000Hz
			音量 (-/+, 0~50)
			静音	禁用
				启用
设置	高级设置	光源等级	全部
			Eco
		高海拔模式	禁用
			启用
		复位设置	确定
			取消
		恢复出厂默认值	确定
			取消
	信息	光源时数
		系统版本
		存储信息
		网络Mac地址
		Wi-Fi Mac地址
		序列号

菜单操作

文件管理

轻松管理文件和文件夹。

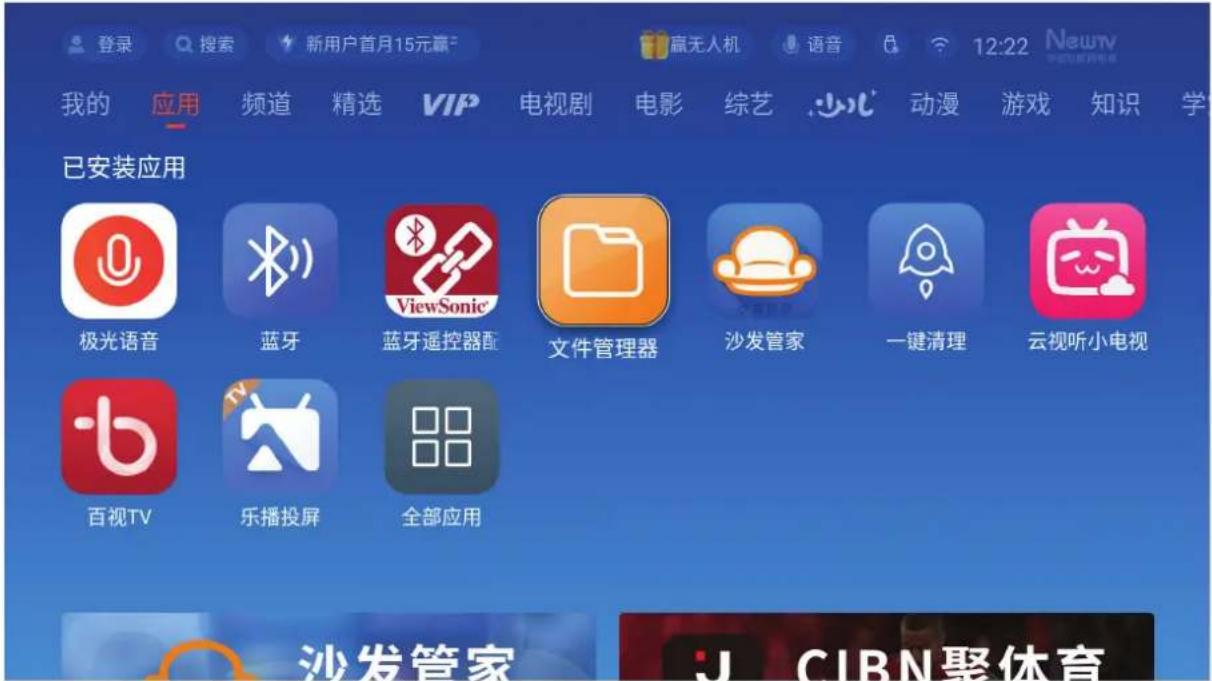

1. 选择：主页>应用>文件管理。

登录 搜索 新用户首月15元赢 赢无人机 语音 12:22 Newtv 我的 应用 频道 精选 VIP 电视剧 电影 综艺 动漫 游戏 知识 学 已安装应用 极光语音 蓝牙 蓝牙遥控器配 文件管理器 沙发管家 一键清理 云视听小电视 百视TV 乐播投屏 全部应用 沙发管家 CIBN聚体育

1. 在信号源列表中选择设备：USB、本地存储器、microSD等。使用方向按钮选择所需文件。然后按遥控器上的确定打开所选文件。

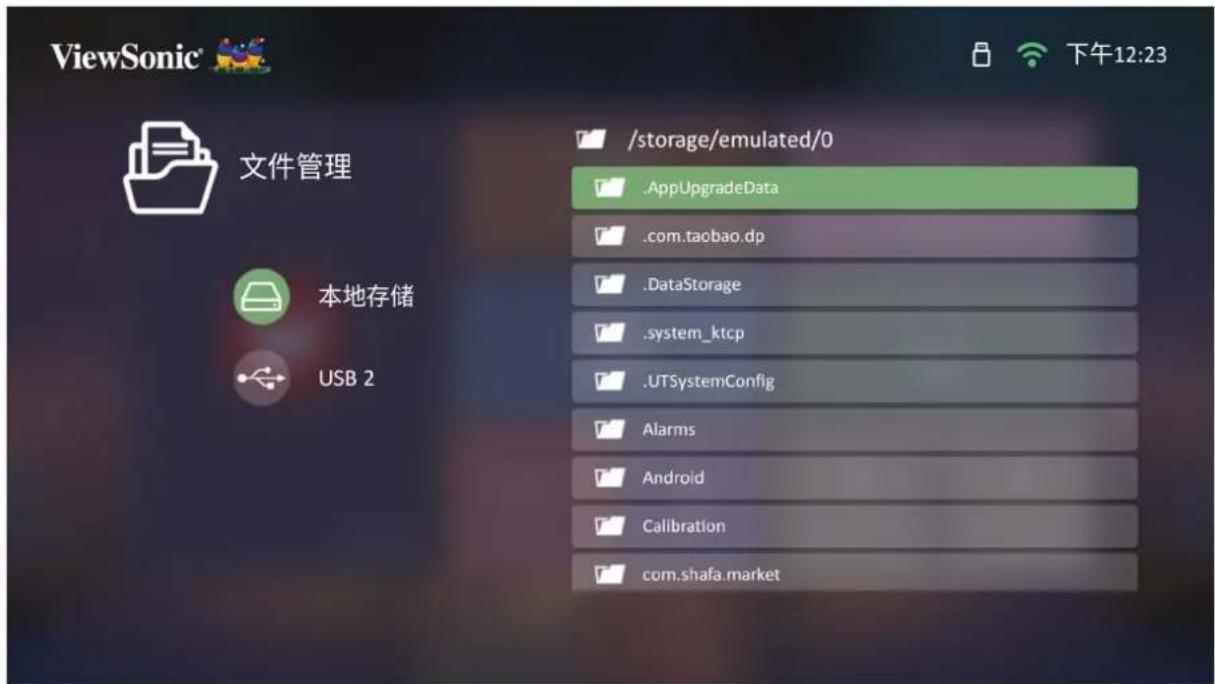

ViewSonic 文件管理 本地存储 USB 2 /storage/emulated/0 .AppUpgradeData .com.taobao.dp .DataStorage .system_ktcp .UTSystemConfig Alarms Android Calibration com.shafa.market 下午12:23

1. 按返回按钮转到上一级。

注：按遥控器上的主页按钮可随时返回主屏幕。

如何编辑文件

1. 进入文件管理，按住确定按钮三(3)秒钟。

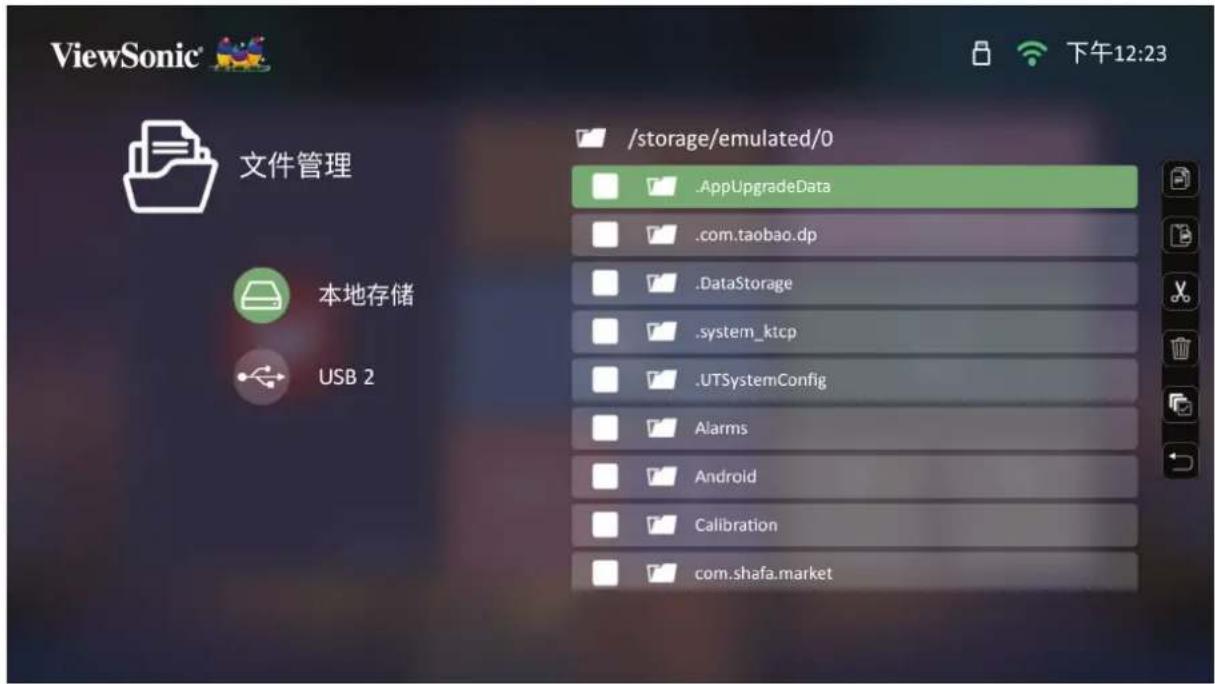

2. 每个文件的前面都会出现一个复选框。使用方向按钮，然后按OK（确定）选择一个或多个文件。

ViewSonic 文件管理 本地存储 USB 2 /storage/emulated/0 .AppUpgradeData .com.taobao.dp .DataStorage .system_ktcp .UTSystemConfig Alarms Android Calibration com.shafa.market 下午12:23

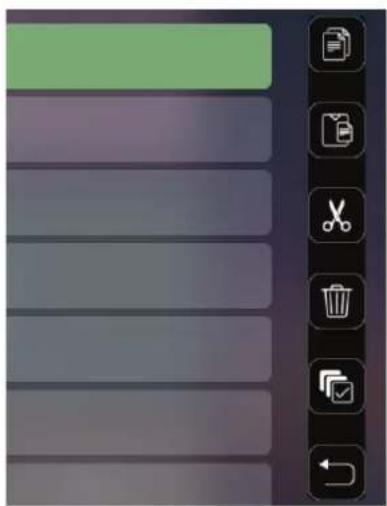

1. 按右移按钮，将显示复制、粘贴、剪切、删除、全选和返回框。

1. 选择所需的操作，然后按确定执行操作。
2. 如果要复制或剪切，请选择目标文件夹以完成此过程。

如何使用控制栏按钮

如果选择打开视频、音乐或照片文件，控制栏按钮将出现在屏幕上。

图片 视频 音乐
	后面 后面 后面
	播放 倒回 播放
	下一页 播放 暂停
	放大 暂停 下一页
	缩小 快进 随机
	旋转(向左) 下一页	部重复
	旋转(向右) 单曲重
					播放列表
					信息

USB使用提示

使用USB读取和/或存储时，请注意以下事项：

1. 某些USB存储设备可能不兼容。
2. 如果使用USB延长线，USB设备可能无法识别USB。
3. 仅可使用通过Windows FAT32或NTFS文件系统格式化的USB存储设备。
4. 较大的文件需要较长时间进行加载。
5. USB存储设备中的数据可能损坏或丢失。备份重要文件。

支持的文件格式

支持的Office格式：

文档查看功能	项目 指示灯
	doc/docx 能够打开和读取doc/docx格式的文档
	xls/xlsx 能够打开和读取xls/xlsx格式的文档
	ppt/pptx 能够打开和读取ppt/pptx格式的文档
	Pdf 能够打开和读取pdf格式的文档
支持的界面语言	支持44种界面语言	英语、简体中文、繁体中文、中文(香港)、西班牙语(LA)、法语(EU)、PT (EU)、PT (BR)、德语、俄语、意大利语、瑞典语、西班牙语(EU)、韩语、阿拉伯语、波斯语、塞尔维亚语、波斯尼亚语、马其顿语、保加利亚语、乌克兰语、希腊语、挪威语、丹麦语、捷克语、匈牙利语、斯洛伐克语、波兰语、罗马尼亚语、芬兰语、爱沙尼亚语、拉脱维亚语、立陶宛语、英国英语、斯洛文尼亚语、克罗地亚语、土耳其语、越南语、马哈萨语印度尼西亚、荷兰、马来语、泰语、印地语、希伯来语、缅甸语、加泰罗尼亚语。

支持的多媒体格式：

扩展 编解码器
.avi	Video H.264, H.265
	Audio MP3
.mp4.m4v.mov	Video H.264, H.265/MPEG 4
.mkv Video H.264, H.265
.ts.trp.tp.mts.m2ts	Video H.264, H.265, MPEG2
	Audio MP3
.vob	Video MPEG1, MPEG2
	Audio DVD-LPCM
.mpg Video MPEG1

支持的照片格式：

格式 类型 最大分辨率
.jpg/.jpeg	逐行扫描JPEG 7680 x 4320
	基准JPEG 7680 x 4320
.bmp 9600 x 6400
.png 7680 x 4320

支持的外部连接设备格式：

设备	支持的尺寸(最大尺寸)	NTFS格式 FAT32格式 exFAT
		读取	写入	读取	写入	读取	写入
USB记忆棒	256 GB	V	不适用		V	V	不适用
USB HDD	2 TB	V	不适用		V	V	不适用

注：

• Windows 10内置的格式工具仅支持FAT32格式（最大32 GB）。
• 固件升级仅支持FAT32格式。

应用程序中心

查看、启动和卸载应用。

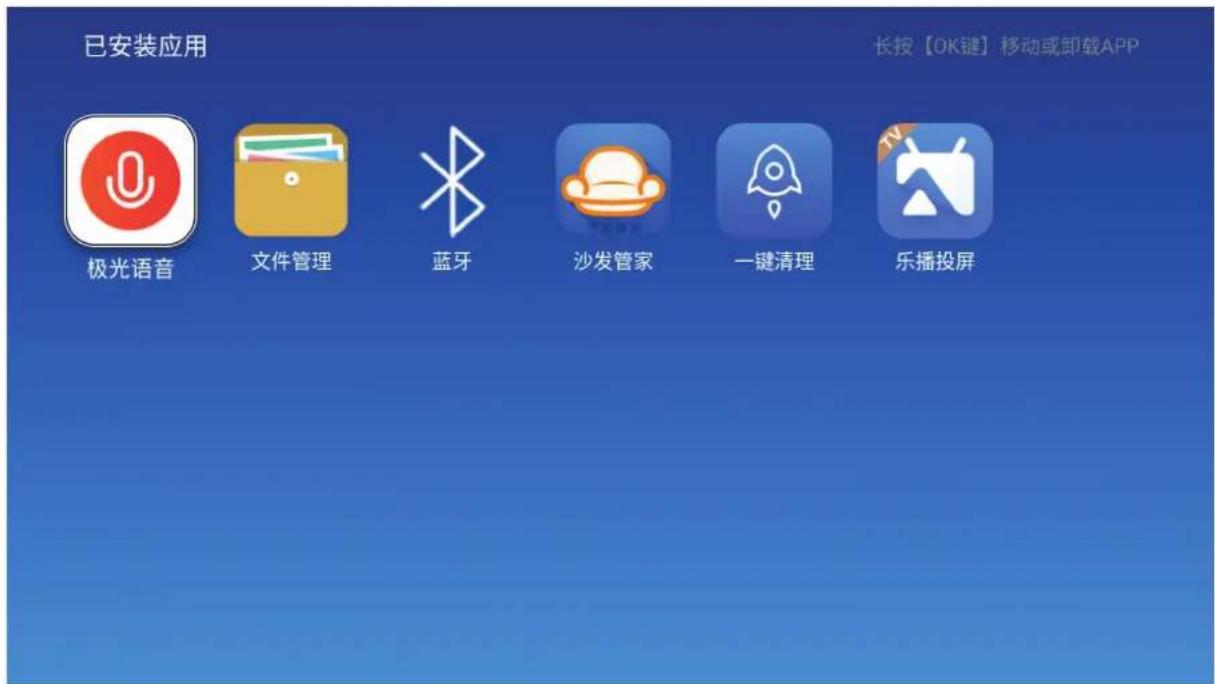

1. 要查看您的应用程序，请选择：主页>应用。

已安装应用 长按【OK键】移动或卸载APP 极光语音 文件管理 蓝牙 沙发管家 一键清理 乐播投屏

1. 使用方向按钮选择所需的应用程序。然后按遥控器上的 OK（确定）启动应用程序。

我的 推荐 榜单 影视 游戏 云游戏 教育 软件 专题 工具箱 12:07 芒果TV 电视必看 乐播投屏 按菜单键获取更多操作

注：按遥控器上的主页按钮可随时返回主屏幕。

要卸载应用程序

1. 通过如下选择打开应用程序中心：主页>应用。
2. 使用方向按钮选择所需的应用程序。

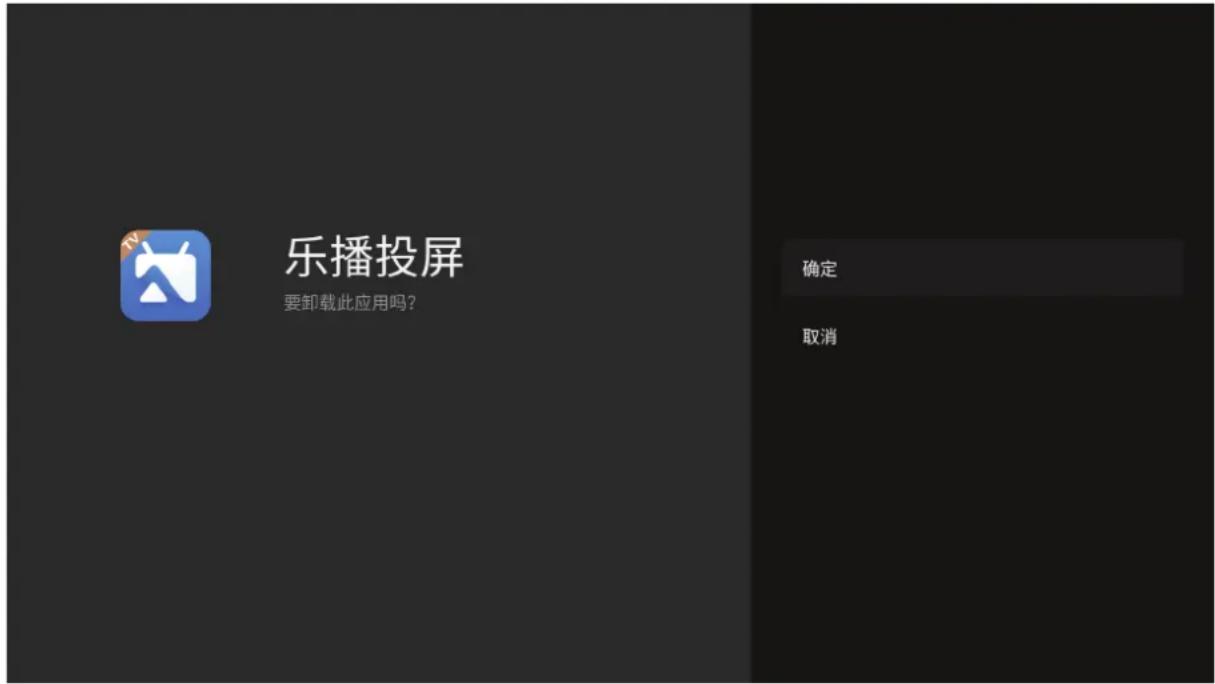

3. 按住遥控器上的确定3秒钟。将出现以下对话框：

乐播投屏 要卸载此应用吗？ 确定 取消

1. 选择确定卸载应用程序。

注：按遥控器上的主页按钮可随时返回主屏幕。

蓝牙

投影机配有蓝牙，用户可以通过无线方式连接设备进行音频播放。有关更多信息，请参见第28页。

登录 搜索 新用户首月15元赢 赢无人机 语音 12:24 Newtv 我的 应用 频道 精选 VIP 电视剧 电影 综艺 动漫 游戏 知识 学 已安装应用 极光语音 蓝牙 蓝牙遥控器配 文件管理器 沙发管家 一键清理 云视听小电视 百视TV 乐播投屏 全部应用 沙发管家 CIBN聚体育

设置

在设置下，可以调整网络/基本和高级设置、日期和时间、固件更新，并可查看信息。

我的 应用 频道 精选 VIP 电视剧 电影 综艺 心虑 动漫 游戏 知识 学 HDMI 2 已连接 USB-C 超级影视VIP 新用户首月15元赢千元礼 体育会员 未登录 观看历史 我的关注 系统设置 ASUS-GT-AC290 视频设置 帮助与反馈 关于我们 播放检测 网络测速 网络检测 自定义导航

网络设置

1. 选择：主页>设置>网络设置

ViewSonic 下午12:25 网络设置 基本设置 日期和时间 固件升级 高级设置 信息

1. 选择其中一个可用选项：Wi-Fi或有线LAN。

ViewSonic 下午12:25 WiFi < 打开 > SSID ASUS-GT-AC2900 配置 IP < 自动 > IP 地址 10.100.83.205 子网掩码 255.255.255.0 默认网关 10.100.83.1 DNS 服务器 10.100.83.1 有线局域网 配置 IP < 自动 >

1. 要设置无线或有线LAN连接，请参见第24页的“连接到网络”。

基本设置

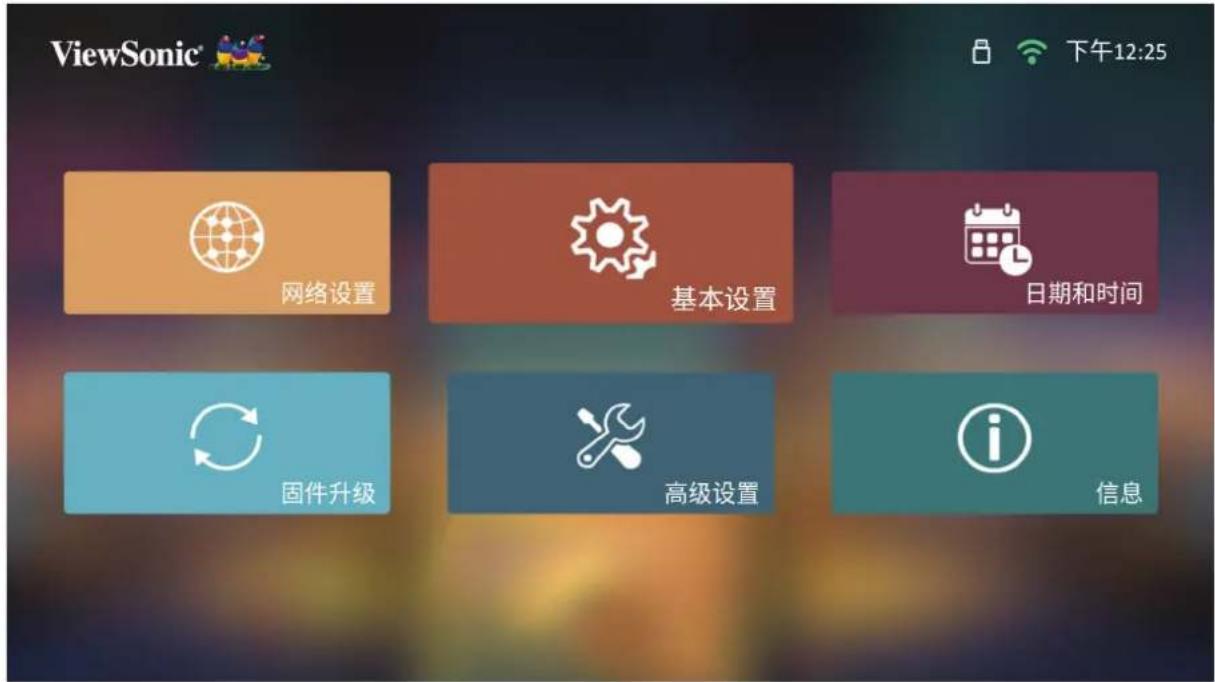

1. 选择：主页>设置>基本设置

ViewSonic 网络设置 基本设置 日期和时间 固件升级 高级设置 信息 下午12:25

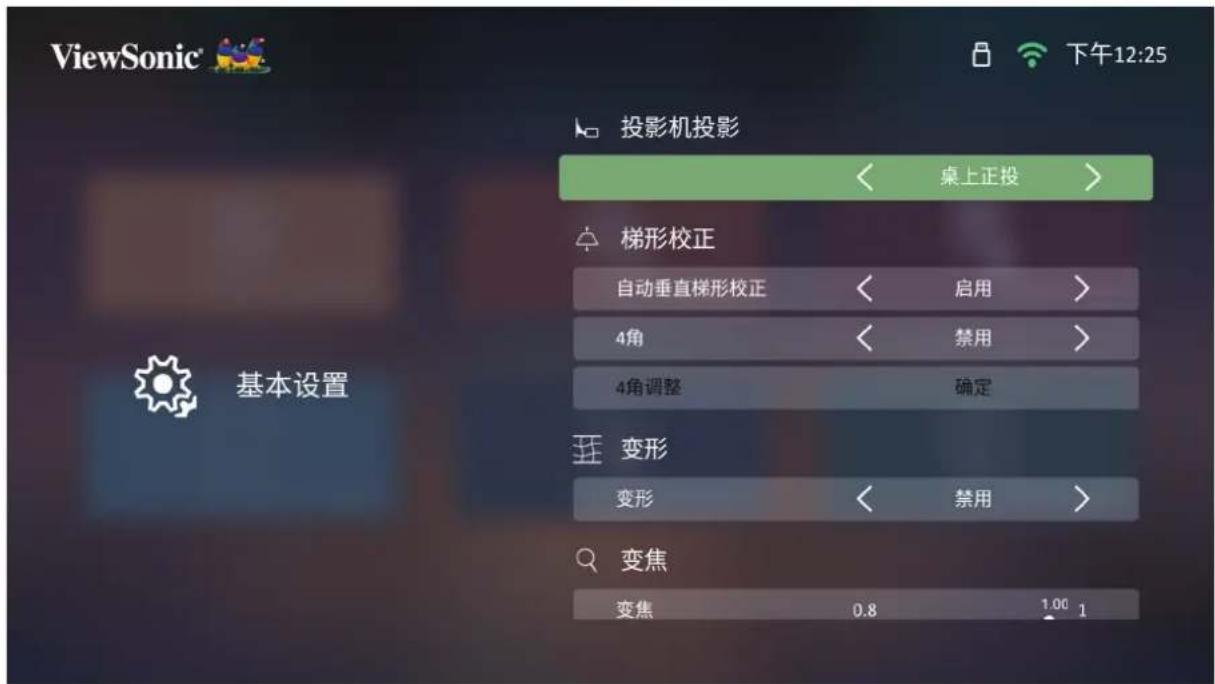

2. 使用上移和下移按钮选择所需选项并按确定。然后使用左移和右移按钮进行调整或选择。

ViewSonic 下午12:25 投影机投影 < 桌上正投 > 梯形校正 自动垂直梯形校正 < 启用 > 4角 < 禁用 > 4角调整 确定 亚 变形 变形 < 禁用 > 变焦 变焦 0.8 1.00 1 基本设置

3. 要返回上一个菜单，请按返回按钮。

菜单 说明
投影机位置 选择首选投影位置。
梯形失真校正	调整梯形屏幕图像失真。自动梯形校正如果投影机倾斜导致出现梯形屏幕图像,此功能可自动调整梯形校正数,从而提供矩形屏幕图像。启用:自动调整梯形校正数。禁用:手动调整梯形校正数。水平梯形校正可手动调整水平梯形校正。垂直梯形校正可手动调整垂直梯形校正。4角调整分别调整各个角点,最大限度地实现投影灵活性。
弯曲 对弯曲表面进行图像调整。
Zoom 调整数字变焦设置。
对焦	调整屏幕图像焦点。使用遥控器上的方向按钮调整对焦。注:如果已启用自动对焦,投影机将在启动时或调整位置或角度时自动为屏幕图像对焦。
测试图案	测试投影机的色彩再现效果和/或调节投影图像的焦点。

日期和时间

调整日期、时间、时区和时间格式。

注：联网后，时间显示在右上角。

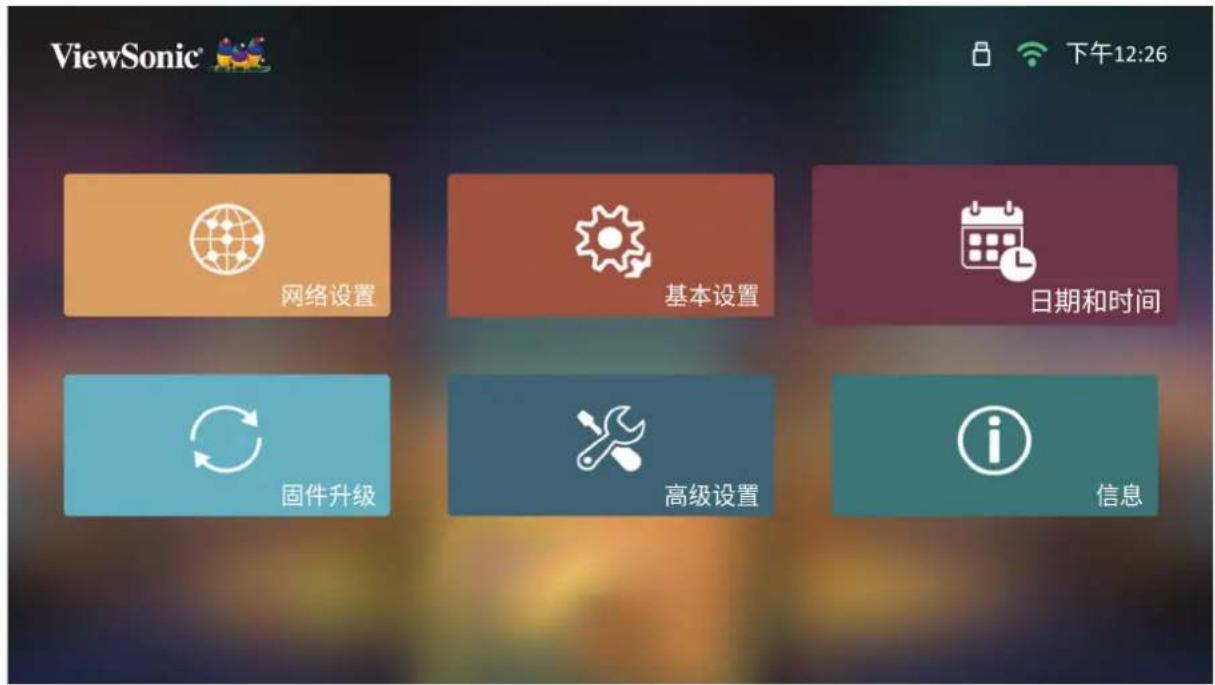

1. 选择：主页>设置>日期和时间。

ViewSonic 下午12:26 网络设置 基本设置 日期和时间 固件升级 高级设置 信息

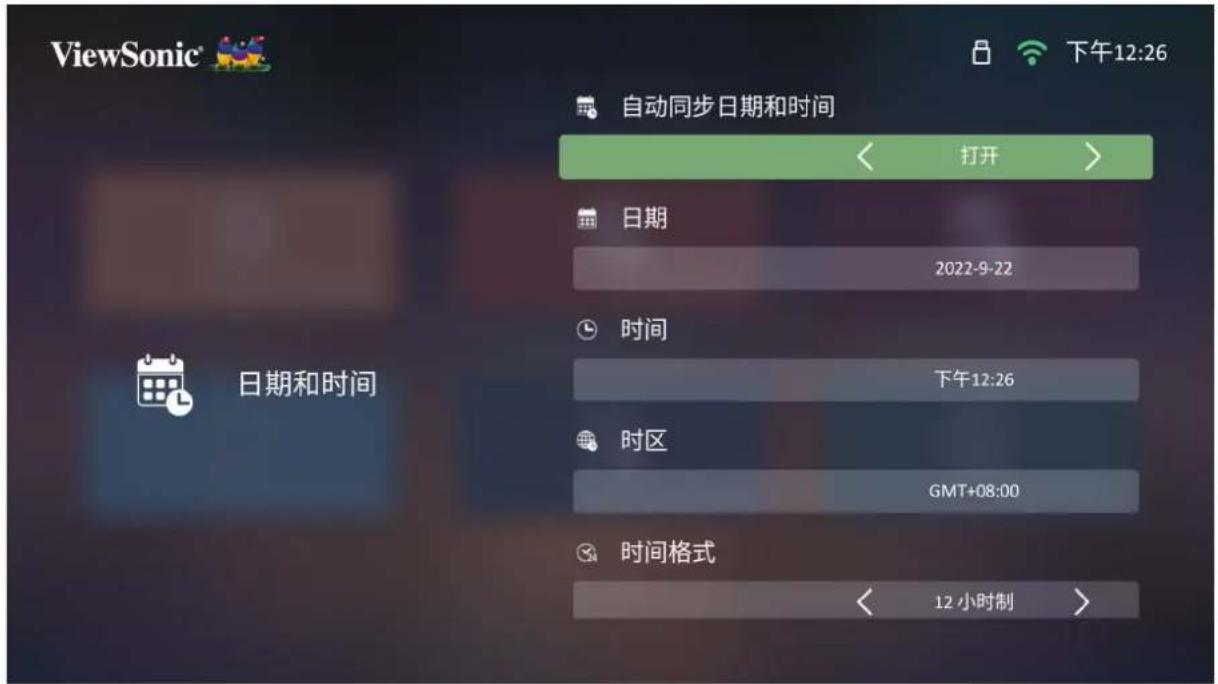

1. 使用上移和下移按钮选择所需选项并按确定。然后使用左移和右移按钮进行调整或选择。

ViewSonic 自动同步日期和时间 打开 日期 2022-9-22 时间 下午12:26 时区 GMT+08:00 时间格式 12 小时制 日期和时间

菜单 说明
自动日期和时间	联网后,用户可自动同步日期和时间。启用打开同步。禁用关闭同步。
日期 连接到网络时自动调整日期。
时间 连接到网络时自动调整时间。
时区	选择所需位置。
时间格式	选择其他显示时间格式。12小时12小时制24小时24小时制

固件升级

用户可以通过互联网或USB更新固件，并检查版本号。

注：在升级过程中，请勿拔下电源线，USB或断开Internet连接。

1. 在进入固件升级菜单之前，请确保投影机已联网。
2. 要进入菜单，请选择：主页>应用>设置>固件升级。

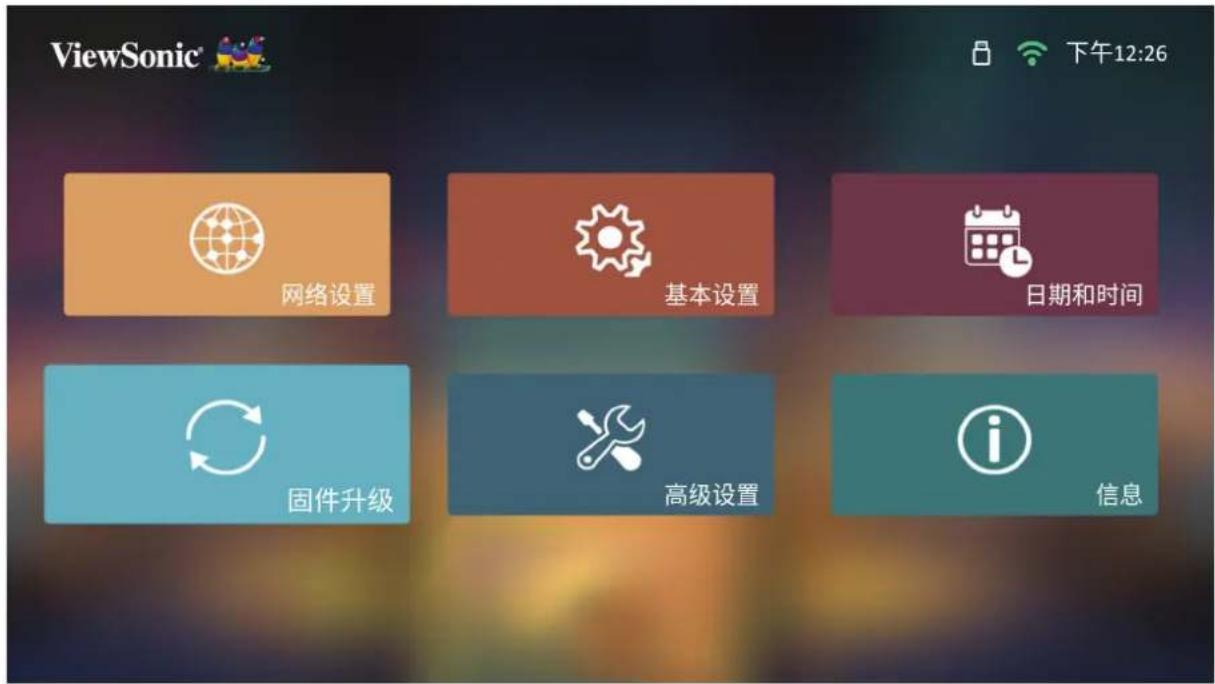

ViewSonic 网络设置 基本设置 日期和时间 固件升级 高级设置 信息 下午12:26

在线固件更新

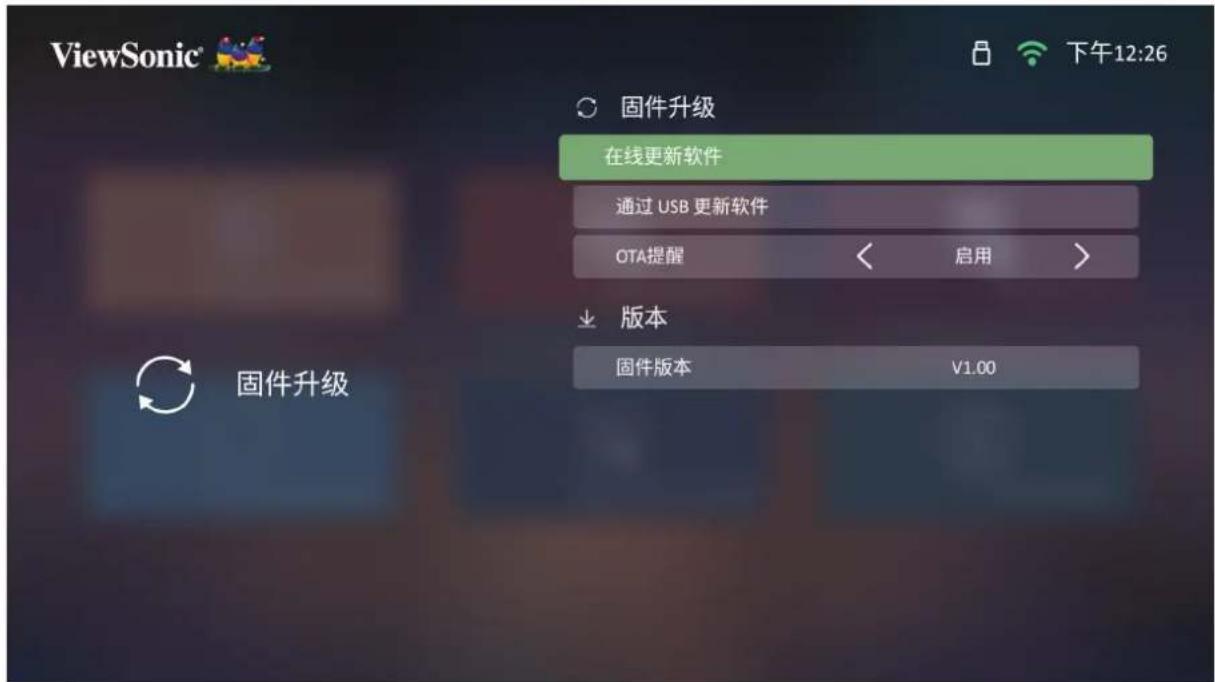

1. 转到：主页>设置>固件升级>在线软件更新。

ViewSonic 固件升级 在线更新软件 通过 USB 更新软件 OTA提醒 < 启用 > 版本 固件版本 V1.00 固件升级

1. 按遥控器上的确定选择进入。
2. 系统将检查ViewSonic网站(OTA)，并在存在新固件时显示以下对话框消息。

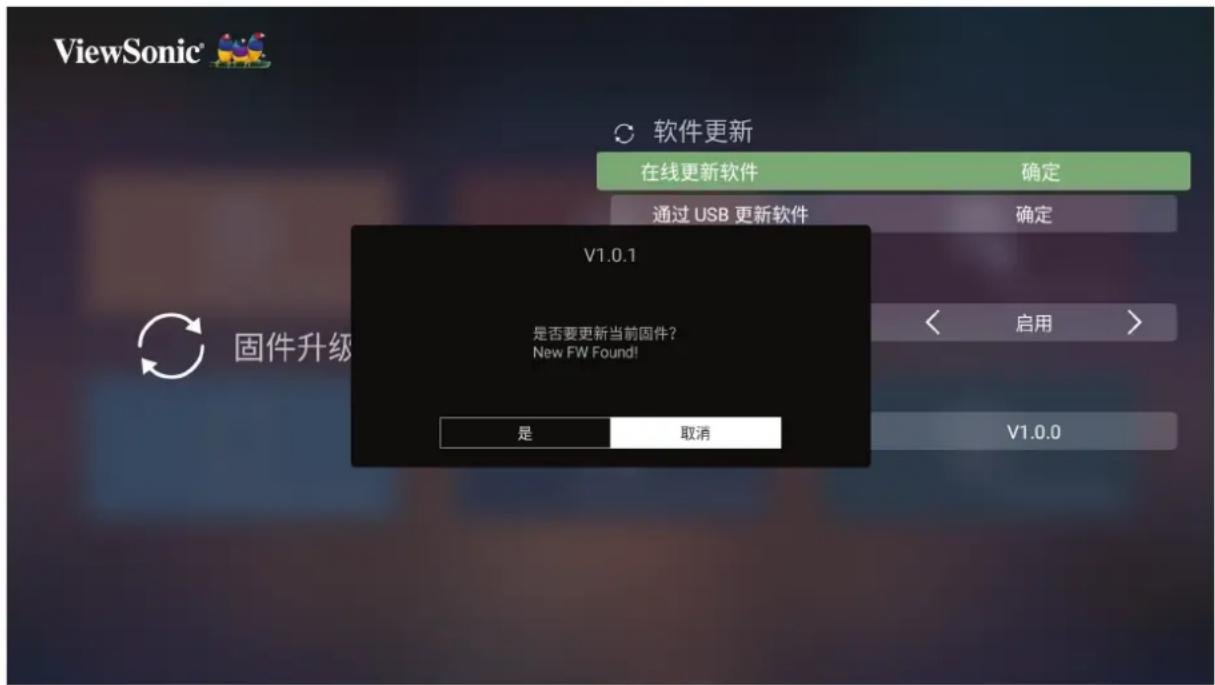

ViewSonic® 软件更新 在线更新软件 确定 通过 USB 更新软件 确定 固件升级 V1.0.1 是否要更新当前固件？ New FW Found! 是 取消 < 启用 > V1.0.0

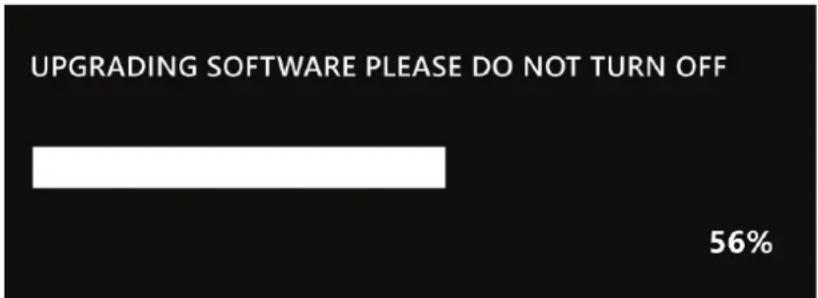

1. 选择是后，将在更新过程开始时显示进度条。

UPGRADING SOFTWARE PLEASE DO NOT TURN OFF 56%

1. 达到 100% 后，投影机将重新启动，屏幕将黑屏几分钟。整个过程大约需要 10 分钟
2. 更新固件后，重启投影机需要几分钟时间。

采用FAT32格式的USB固件更新

注：NTFS格式，只读。

1. 从ViewSonic网站下载最新版本，并将文件复制到USB设备。
2. 将USB插入投影机，然后转到：主页>应用>设置>固件升级>通过USB进行软件更新。
3. 按遥控器上的确定选择进入。
4. 系统将检测固件版本并显示上述对话框消息。
5. 选择是后，将在更新过程开始时显示进度条。
6. 达到 100% 后，投影机将重新启动，屏幕将黑屏几分钟。整个过程大约需要 10 分钟
7. 更新固件后，重启投影机需要几分钟时间。

高级设置

1. 选择：主页>设置>高级设置

ViewSonic 下午12:26 网络设置 基本设置 日期和时间 固件升级 高级设置 信息

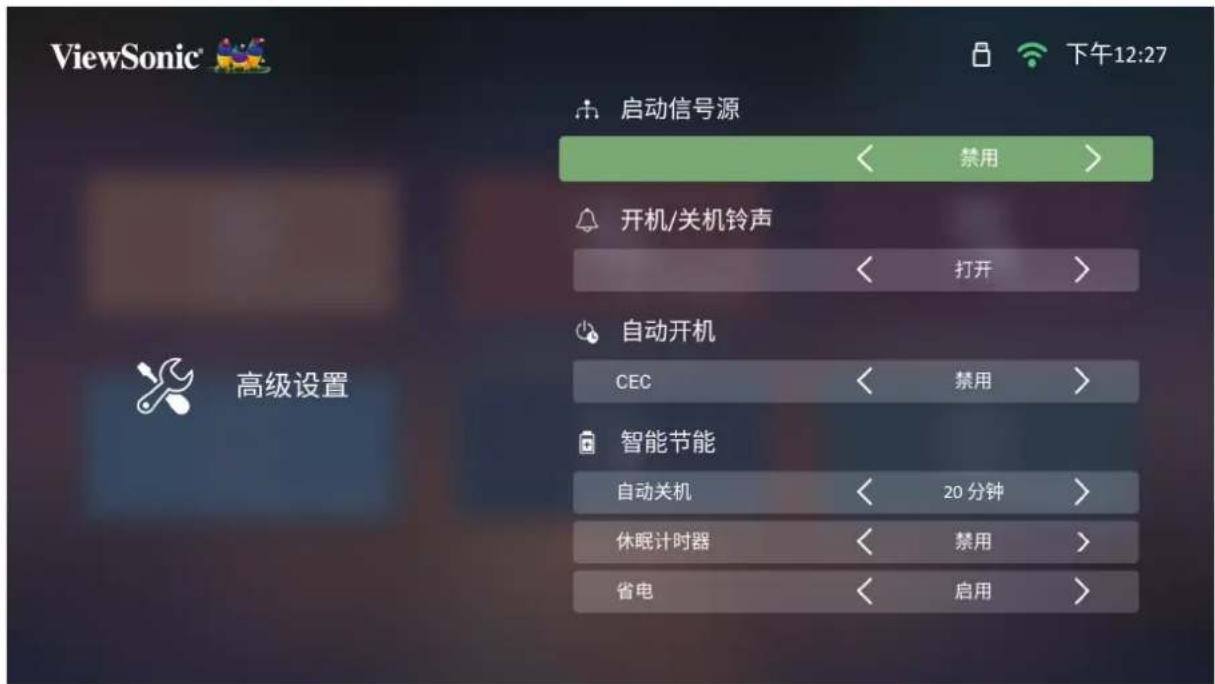

2. 使用上移和下移按钮选择所需选项并按确定。然后使用左移和右移按钮进行调整或选择。

ViewSonic 下午12:27 启动信号源 < 禁用 > 开机/关机铃声 < 打开 > 自动开机 CEC < 禁用 > 智能节能 自动关机 < 20 分钟 > 休眠计时器 < 禁用 > 省电 < 启用 >

3. 要返回上一个菜单，请按返回按钮。

菜单 说明
开机信号源 允许用户	在打开投影机后直接输入所需的信号源。
开机/关机铃声 启用或	禁用开机/关机铃声。
自动开机	CEC本投影机支持CEC(消费类电子设备控制)功能,可通过HDMI连接进行同步开机/关机操作。也就是说,如果将同样支持CEC功能的设备连接到投影机的HDMI输入,则当投影机的电源关闭时,这一连接设备的电源也将自动关闭。当连接设备的电源打开时,投影机的电源将自动打开。注:确保投影机和连接设备的CEC功能均已打开。如果投影机未自动开机,请先关闭投影机,之后,投影机便可正常工作。
智能节能	自动关机一旦没有检测到输入源,投影机可以在设定的时间后自动关闭。休眠计时器在设定时间后自动关闭。省电如果在五(5)分钟后未检测到输入源,则降低功耗。

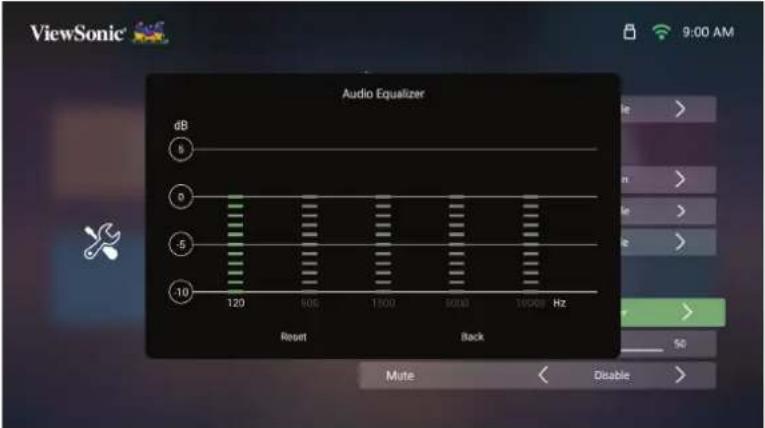

音频设置	音频模式电影:默认音频模式。音乐:针对音乐播放优化。用户:允许用户自定义音频均衡器。注:在自定义模式下,可以选择120Hz、500Hz、1500Hz、5000Hz和10000Hz。音量在0到50的范围内调整音量。静音静音或取消静音。
光源等级	选择合适的LED功耗。全部100%Eco70%

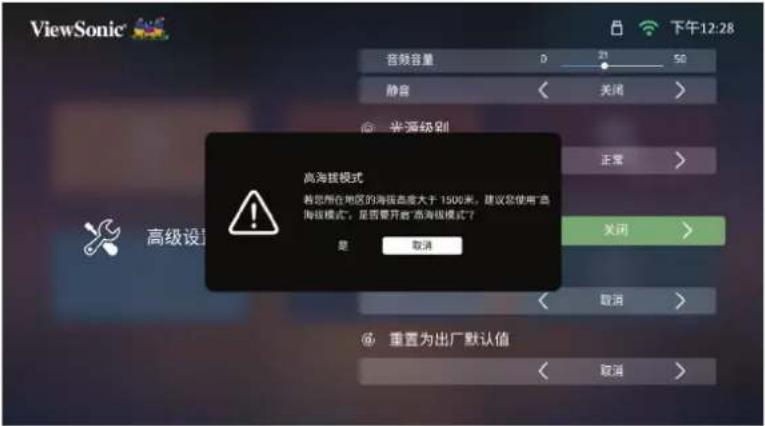

高海拔模式	当您所在环境的海拔位于1,500-3,000米之间、温度在5°C-25°C之间时,建议使用高海拔模式。注:如果在除上述条件之外的其他极端条件下使用本投影机,投影机可能会出现自动关机问题,这是为了避免投影机过热。在这种情况下,应切换到高海拔模式解决此问题。但是,这不表示投影机能够在任何和所有恶劣或极端条件下使用。
复位设置	将设置恢复默认值。注:语言、高海拔模式、投影机位置、网络设置、应用中心中所有已安装的应用程序、蓝牙、梯形失真校正、弯曲、4角调整和光源时数将保持不变。
恢复出厂默认值	出厂复位。注:光源时数将保持不变。

信息

1. 选择: 主页 > 应用 > 设置 > 信息。

ViewSonic 下午12:27 网络设置 基本设置 日期和时间 固件升级 高级设置 信息

1. 查看系统状态和信息。

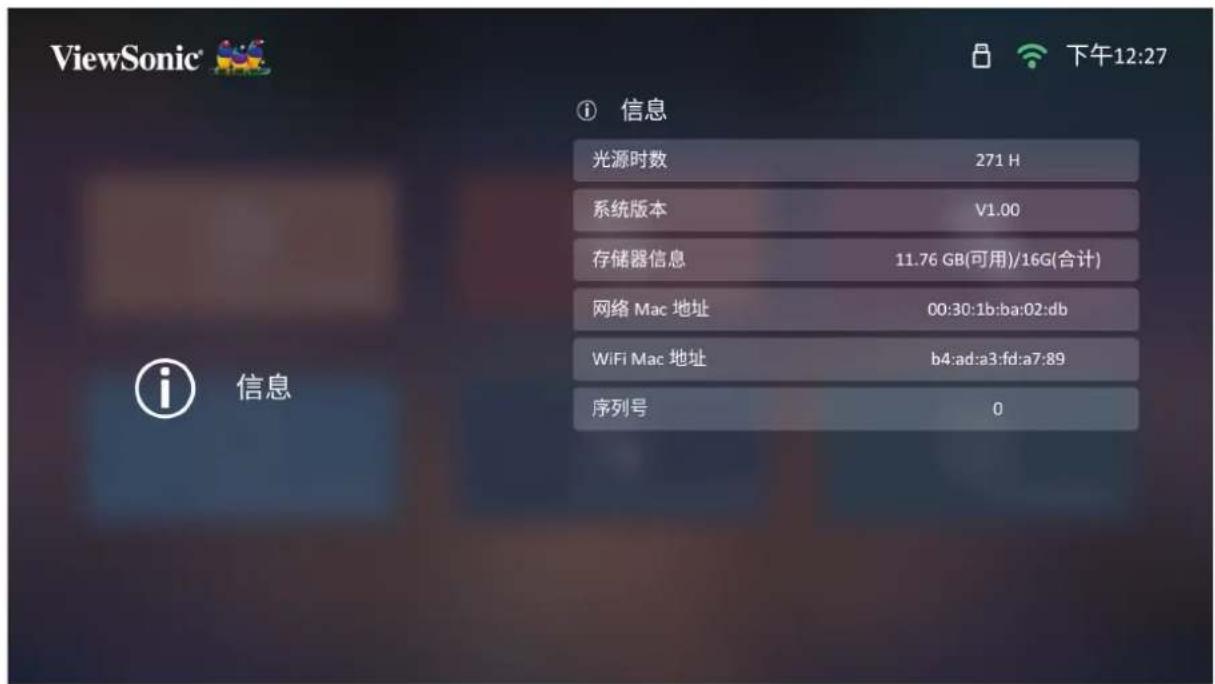

ViewSonic 下午12:27 ① 信息 光源时数 271 H 系统版本 V1.00 存储器信息 11.76 GB(可用)/16G(合计) 网络 Mac 地址 00:30:1b:ba:02:db WiFi Mac 地址 b4:ad:a3:fd:a7:89 序列号 0

注：按遥控器上的主页按钮可随时返回主屏幕。

语音功能

在蓝牙遥控器上长按键二秒中，可以呼叫语音功能。但此功能需要先确保投影机有连接网络才能正常操作。以下列表是投影机有支持的语音功能：

意图 句式
蓝牙:设置	蓝牙打开蓝牙
通用设置:通用设置页 打开通用设置
通用设置:设备名称 打开设备名称
通用设置:恢复出厂设置 恢复出厂设置
通用设置:设置页 打开设置页
通用设置:关闭设置页 关闭设置页
视频页面打开:媒体中心页 打开U盘/打开媒体中心页
镜头控制:桌面正投 桌面正投
镜头控制:吊装正投 吊装正投
镜头控制:吊装背投 吊装背投
镜头控制:正装背投 正装背投
网络控制:设置页	网络设置设置网络打开网络设置
网络控制:连接	网络连接连接网络打开网络连接
网络控制:诊断 网络诊断
网络控制:退出设置页 退出网络设置
电源控制:关机 关机
产品信息:关于本机 打开关于本机页面
产品信息:产品信息 打开产品信息页面
产品信息:产品版本 打开产品版本页面
检查升级 检查升级
通用设置:进入标准模式 打开标准模式
通用设置:进入少儿模式 打开少儿模式
通用设置:进入老人模式 打开老人模式

附录

规格
仅可使用 ViewSonic® 或授权厂商提供的电源适配器。

项目 类别 规格
投影机	类型 0.47" 4K-UHD	LED
	显示屏尺寸	30”~200”
	投影距离	0.5-3.5 m (100”±3%@1.77 m)
	镜头	F=1.8 · f=8.5 mm
	光学变焦	固定
	数字变焦	0.8x~1.0x
	灯泡类型	RGBB LED
	光源寿命(正常)	最长30,000小时
	显示颜色	10.7亿色
	梯形失真校正	-/+40(水平和垂直)
	投影偏移量	100% ±5%
输入信号	HDMI	f_h : 15K~135 kHz · f_v : 23~120 Hz
分辨率	预设 3840 x 2160
	支持 VGA (640x480)到4K (3840 x 2160)
本地存储	总空间 16 GB
	可用空间 12 GB
输入	音频输入(3.5 mm) 1
	音频输入(蓝牙) 1 (BT 4.2)
	HDMI 2 ( HDMI 2.0、HDCP 1.4/2.2 )
	SD 卡	微型SD卡(最大支持256 GB·SDXC)
	C型USB 1 (5V/2A)
	A型USB	2(USB 2.0阅读器 x 2)
	RJ45输入 1
	Wi-Fi输入 1 (5G)
输出	音频输出(3.5 mm) 1
	音频输出(蓝牙)	1 (BT 4.2)
	S/PDIF	1
	扬声器 8W Cube x 2
	A型USB(电源)	2(USB 2.0·5V/1.5A)
电源适配器1	输入电压	AC 100-240V·50/60 Hz(自动切换)
操作条件	温度	0°C至40°C(32°F至104°F)
	湿度	0%到90%(无凝结)
外形尺寸	物理(W x H x D)	261 x 271 x 146 mm(10.28" x 10.67" x 5.75")
重量	物理	4.5公斤(9.92磅)
节能模式	打开	115W(典型值)
	关闭	<0.5W(待机)

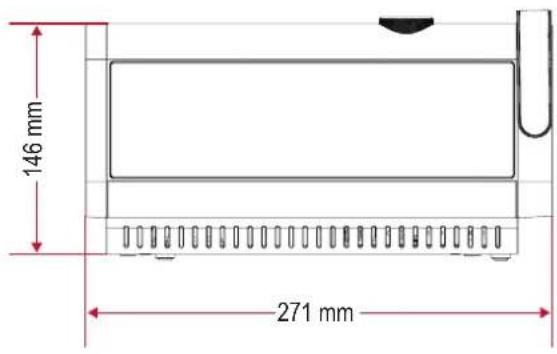

投影尺寸

261 mm (W) x 271 mm (H) x 146 mm (D)

146 mm 271 mm

ViewSonic Human Kanton 261 mm

时序表

HDMI 1/HDMI 2/USB-C PC时序

时序 分辨率	刷新率 (Hz)
SDTV (480i)	720 x 480 60
SDTV (480p)	720 x 480 60
SDTV (576i)	720 x 576 50
SDTV (576p)	720 x 576 50
HDTV (720p)	1280 x 720 50 / 60
HDTV (1080P)	1920 x 1080 24 / 25 /	30 / 50 / 60
HDTV (1080i)	1920 x 1080 50 / 60
UHDTV (4K)	3840 x 2160 24 / 25 /	30 / 50 /60
VGA	640 x 480 59 / 67 / 72	/ 75 / 85
720 x 400	720 x 400 70
SVGA	800 x 600 56 / 60 / 72	/ 75 / 85
832x624	832 x 624 75
XGA	1024 x 768 60 / 70 /	75 / 85
1024x576	1024 x 576 60
XGA+	1152 x 864 75
1152x870	1152 x 870 75
WXGA	1280 x 768 60 / 75 /	85
WXGA	1280 x 800 60 / 75 /	85
SVGA	1280 x 1024 60 / 75 /	85
1280 x 720	1280 x 720	120
1280 x 960	1280 x 960 60 / 85
HD	1360 x 768 60
WXGA+	1440 x 900 60 / 75 /	85
1400X1050	1400 x 1050	60
1600x1200	1600 x 1200	60
WSXGA+	1680 x 1050	60
WUXGA	1920 x 1200	60

HDMI 1/HDMI 2/USB-C视频时序

信号 分辨率 宽高比 刷新率 (Hz)
VGA	640 x 480 04:03	60
SVGA	800 x 600 04:03	60
XGA	1024 x 768 04:03	60
WXGA	1280 x 768 15:09	60
	1280 x 800 16:10	60
	1360 x 768 16:09	60
Quad-VGA	1280 x 960 04:03	60
SXGA	1280 x 1024 05:04	60
SXGA+	1400 x 1050 04:03	60
WXGA+	1440 x 900 16:10	60
WSXGA+	1680 x 1050 16:10	60
4K2K	3840 x 2160 16:09	24/25/30/50/60
HDTV (1080p)	1920 x 1080 16:09	50 / 60
HDTV (1080i)	1920 x 1080 16:09	50 / 60
HDTV (720p)	1280 x 720 16:09	50 / 60
SDTV (480p)	720 x 480 4:3 / 16:9	60
SDTV (576p)	720 x 576 4:3 / 16:9	50
SDTV (480i)	720 x 480 4:3 / 16:9	60
SDTV (576i)	720 x 576 4:3 / 16:9	50

3D支持定时

HDMI 3D(带信息帧的蓝光3D)
信号分辨率宽高比刷新率(Hz)支持
帧封装
1080p 1920	x 1080 16:9 23.98	/24 是
720p 1280	x 720 16:9 50/59.94	/60 是
并排
1080i 1920	x 1080 16:9 50/59.94	/60 是
上下
1080p 1920	x 1080 16:9 23.98	/24 是
720p 1280	x 720 16:9 50/59.94	/60 是

3D (HDMI/USB-C)手动设置
信号分辨率宽高比		刷新率(Hz)支持
SVGA 800 x	600 4:3 60*	是
XGA	1024 x 768	4:3	60*	是
HD	1280 x 720	16:9	60*	是
WXGA	1280 x 800	16:9	60*	是
HDTV (1080p)	1920 x 1080 16:9 60		是
注:*60Hz信号支持并排格式、上下格式以及帧顺序。

IR 控制表

功能	地址 代码 反向
	字节1 字节2 字节3 字节4
开机/关机	83 F4 17 E8
信号源	83 F4 40 BF
蓝牙	83 F4 A2 5D
向上	83 F4 0B F4
向下	83 F4 0C F3
向左	83 F4 0E F1
向右	83 F4 0F F0
输入/确定	83 F4 15 EA
菜单/设置	83 F4 30 CF
退出/返回	83 F4 28 D7
主页	83 F4 16 E9
音量+	83 F4 82 7D
音量-	83 F4 83 7C
上一页	83 F4 A7 58
下一页	83 F4 A8 57
对焦	83 F4 92 6D
静音	83 F4 14 EB
播放/暂停	83 F4 1A E5

故障排除

本节介绍了使用投影机时可能遇到的一些常见问题。

问题 可能的解决方案
投影机无法开机	·确保电源线正确连接到投影机和电源插座。·如果散热过程尚未完成,请等到完成后再尝试再次打开投影机。·如果上述方法无效,请尝试使用其他电源插座或尝试打开其他使用同一电源插座的电气设备。
没有图像	·确保视频源电缆连接正确,并且视频源已打开。·如果未自动选择输入源,请使用投影机或遥控器上的信号源键选择正确的信号源。
图像模糊	·调整聚焦环有助于正确聚焦投影镜头。·确保投影机和屏幕正确对齐。如有必要,请调整投影机的高度以及投影角度和方向。
遥控器不工作	·确保遥控器和投影机之间没有障碍物;并且彼此相距8米(26英尺)。·电池电量可能已耗尽,如进行检查,必要时予以更换。

LED指示灯

灯光 状态和描述
电源
红色 关闭 待机模式
绿色 关闭 正在开机
绿色 关闭 正常工作
蓝牙
绿色 蓝色闪烁 等待配对
绿色 蓝色 蓝牙扬声器

维护

一般注意事项

• 确保投影机已关闭、且电源线未从电源插座中拔出。
• 切勿拆卸投影机上的任何部件。如果需要更换投影机的任何部件，请联系ViewSonic®或经销商。
• 切勿直接在机壳上喷洒或泼溅任何液体。
• 处置投影机时应多加留意，因为颜色较深的投影机如果磨损，会比颜色较浅的投影机更加明显。

清洁镜头

• 使用压缩空气罐来清除灰尘。
• 如果镜头仍不干净，请使用镜头清洁纸或软布蘸取镜头清洁剂轻轻擦拭表面。

小心：切勿用研磨材料擦拭镜头。

清洁机壳

• 使用柔软无绒、干燥的布清除污垢或灰尘。
• 如果机壳仍未变干净，请用洁净、不起毛的软布蘸取少量不含氨、不含酒精的中性非研磨清洁剂；然后擦拭显示器表面。

小心：切勿使用蜡、酒精、苯、稀释剂或其它化学清洁剂。

存放投影机

如果打算长时间存放投影机：

• 确保存放区域的温度和湿度在建议范围内。
• 完全缩回调节器支脚。
• 取出遥控器中的电池。
• 使用投影机原有的包装或同等材料包装投影机。

免责声明

• ViewSonic® 不建议在镜头或机壳上使用任何含氨或酒精的清洁剂。已有报告称，有些清洁剂会损坏投影机镜头和/或机壳。
• ViewSonic® 对由于使用含氨或酒精的清洁剂而造成的损坏不承担任何责任。

法规和服务信息

符合性信息

此部分介绍有关监管的所有相关要求和声明。已确认的相应应用程序应参考产品上的铭牌和相关标志。

FCC 合规声明

此设备符合FCC规则第15部分的规定。其运行遵循下面两个条件：(1) 此设备不得导致有害干扰；(2) 此设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。经测试，本设备符合FCC规则第15部分对B类数字设备的限制规定。

这些限制旨在为居住区安装提供合理保护，以防止有害干扰。本设备会产生、使用和辐射无线电频率能量，如果不按照指导说明进行安装和使用，可能会对无线电通讯造成有害干扰。但是，不能保证在特定安装条件下不会产生干扰。如果此设备确实对无线电或电视接收造成有害干扰（可通过关闭然后打开设备电源来确定），希望用户尝试通过下面一项或多项措施来消除干扰：

• 调整接收天线的方向或位置。
• 增大设备和接收器之间的距离。
• 将设备和接收器分别连接到不同的电路插座。
• 咨询经销商或专业无线电/电视技术人士以寻求帮助。

警告：请注意，任何未经权责机构明确批准的改动或修改，都可能使用户失去操作此设备的权利。

FCC辐射曝露声明

此设备符合FCC为非受控环境制定的辐射曝露限制。最终用户必须遵循特定操作说明，以满足RF暴露符合性要求。

此发射器不得与任何其他天线或发射器放置在一起或协同运行。安装和运行此设备时，应确保发射器和您身体之间的距离不少于20厘米。

在专用或非专用发射器的用户手册或使用说明书中，应警示用户：若未经符合性责任方的明确许可而进行任何变更或修改，会导致用户失去使用此设备的资格。

加拿大工业部声明

CAN ICES-003(B) / NMB-003(B)

IC警告声明

此设备符合加拿大工业部免许可RSS标准。其运行遵循下面两个条件：(1) 此设备不得导致干扰；(2) 此设备必须承受任何干扰，包括可能导致设备异常操作的干扰。

对于美国/加拿大市场上推出的产品，只有1\~11频道可以使用。不能选择其它频道。

此设备符合针对非受控环境制定的IC RSS-102辐射曝露限制。安装和运行此设备时，应确保发射器和您身体之间的距离不少于20厘米。5150-5825 MHz频段的设备仅限在室内使用，以减少可能对同频道移动卫星系统产生有害干扰。

如果设备在5150-5250 MHz频段内使用，则仅限室内使用，以减少可能对同频道移动卫星系统产生有害干扰。

CE 此设备符合电磁兼容指令2014/30/EU和低电压指令2014/35/EU的要求。生态设计指令2009/125/EC和无线设备指令2014/53/EU。

频率范围：2400-2483.5MHz·5150-5250MHz

最大输出功率：20dBm以下

下列信息仅适用于欧盟成员国：

右侧所示的标志表示符合“废旧电气和电子设备指令2012/19/EU”(WEEE)。此标志表明不得按非分类市政垃圾废弃设备，而应根据当地法律使用回收系统。

1. 确保在有效无线通信范围内使用本设备，如下所示：

2. 使用频率：2.4 - 2.4835 GHz

3. 等效全向辐射功率(EIRP)：天线增益 < 10 dBi时： ≤ 100 mW或 ≤ 20 dBm
4. 最大功率谱密度：天线增益 < 10 dBi时： ≤ 10 dBm/MHz (EIRP)
5. 载频容限：20 ppm
6. 带外发射功率(在2.4 - 2.4835 GHz 频段以外)

» ≤ -80 dBm / Hz (EIRP)

- 杂散发射(辐射)功率(对应载波±2.5倍信道带宽以外):

»≤-36 dBm / 100k Hz (30 - 1000 MHz)
»≤-33 dBm / 100k Hz (2.4 - 2.4835 GHz)
»≤-40 dBm / 1 MHz (3.4 - 3.53 GHz)
»≤-40 dBm / 1 MHz (5.725 - 5.85 GHz)
»≤-30 dBm / 1 MHz (其它1 - 12.75 GHz)

• 工作频率范围：5150 - 5350 MHz
• 等效全向辐射功率(EIRP)：≤200 mW
• 最大功率谱密度：≤10 dBm / MHz
• 载频容限：20 ppm
• 带外发射功率(EIRP)：

» ≤ -80 dBm / Hz

- 杂散发射(辐射)功率：

» ≤ -36 dBm / 100 kHz (30 ~ 1000 MHz)
» ≤ -54 dBm / 100 kHz (48.5 - 72.5 MHz, 76 - 118 MHz, 167 - 223 MHz, 470 - 798 MHz)
» ≤ -40 dBm / 1 MHz (2400 ~ 2483.5 MHz)
» ≤ -33 dBm / 100 KHz (5150 ~ 5350 MHz)
» ≤ -40 dBm / 1 MHz (5470 ~ 5850 MHz)
» ≤ -30 dBm / 1 MHz (其它1 ~ 40G Hz)

• 工作频率范围：5725 - 5850 MHz
• 发射功率：≤500 mW 和≤27 dBm

• 等效全向辐射功率(EIRP)：≤2 W 和≤33 dBm

• 最大功率谱密度：≤13 dBm/MHz 和 ≤19 dBm/MHz (EIRP)

• 载频容限：20 ppm
• 带外发射功率(EIRP)：

$$ \gg \leq - 8 0 \mathrm{dBm} / \mathrm{Hz} (\leq 5 7 2 5 \mathrm{MHz} \text {或} \geq 5 8 5 0 \mathrm{MHz}) $$

- 杂散发射(辐射)功率：

$$ \begin{array}{l} \gg \leq - 3 6 \mathrm{dBm} / 1 0 0 \mathrm{kHz} (3 0 \sim 1 0 0 0 \mathrm{MHz}) \ \gg \leq - 4 0 \mathrm{dBm} / 1 \mathrm{MHz} (2 4 0 0 \sim 2 4 8 3. 5 \mathrm{MHz}) \ \gg \leq - 4 0 \mathrm{dBm} / 1 \mathrm{MHz} (3 4 0 0 \sim 3 5 3 0 \mathrm{MHz}) \ \end{array} $$

» ≤ -33 dBm / 100 kHz (5725 \~ 5850 MHz)(注：对应载波2.5倍信道带宽以外)

» ≤ -30 dBm / 1 MHz ( 其它1 \~ 40 GHz)

1. 不得擅自更改发射频率、加大发射功率(包括额外加装射频功率放大器)，不得擅自外接天线或改用其它发射天线。
2. 使用时不得对各种合法的无线电通信业务产生有害干扰；一旦发现有干扰现象时，应立即停止使用，并采取措施消除干扰后方可继续使用。
3. 使用微功率无线电设备，必须忍受各种无线电业务的干扰或工业、科学及医疗应用设备的辐射干扰。
4. 不得在飞机和机场附近使用。

电子电器产品有害物质限制使用标示要求

本产品有害物质的名称及含量标示如下表：

本表格依据 SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572 规定的限量要求以下。
×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572 规定的限量要求。

环保使用期限说明

此电子电器产品在说明书所述的使用条件下使用本产品，含有的有害物质或元素不致发生外泄，不致对环境造成污染或对人身、财产造成严重损害的期限为10年。

印度有害物质限制

有害物质限制声明（印度）。本产品符合“印度电子产品废弃物规定2011”，除规定日程2中的免除条款外，禁止铅、汞、六价铬、多溴化联苯或多溴联苯醚的使用浓度超过0.1%（重量），禁止镉的浓度超过0.01%（重量）。

产品达到使用寿命后的产品处置

ViewSonic®注重环境保护，致力于绿色工作和生活。感谢您参与Smarter, Greener Computing。请访问ViewSonic®网站了解更多信息。

美国和加拿大：

https://recycle.epa.gov.tw/

版权信息

版权所有© ViewSonic® Corporation，2022。保留所有权利。

Macintosh和Power Macintosh是Apple Inc.的注册商标。

Microsoft、Windows和Windows标志是Microsoft Corporation在美国和其他国家/地区的注册商标。

ViewSonic®、三只鸟标志、OnView、ViewMatch和ViewMeter是ViewSonic® Corporation的注册商标。

VESA是Video Electronics Standards Association的注册商标。DPMS、DisplayPort和DDC是VESA的商标。

ENERGY STAR®是美国环境保护局(EPA)的注册商标。

作为ENERGY STAR®的合作伙伴，ViewSonic Corporation确认此产品符合ENERGY STAR®的能效指导方针。

免责：ViewSonic® Corporation对于本资料中包含的技术或编辑错误或疏漏，包括因提供本资料而导致的偶然或必然的损失以及本产品的性能或使用，不应承担责任。

为了不断改进产品，ViewSonic® Corporation保留变更本产品规格而无须另行通知的权利。本文档中的信息如有变更，恕不另行通知。

未经ViewSonic® Corporation事先书面许可，不得出于任何目的以任何形式复印、复制或传播本文档的任何部分。

Q30_UG_SCH_1a_20221019

客户服务

有关技术支持或产品服务，请参阅下表或联系经销商。

注：您需要提供产品序列号。

国家/地区 网站 国家/地区 网站
亚太地区
Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/
中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/
Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/
Indonesia	www.viewsonic.com/id/	Israel	www.viewsonic.com/il/
日本 (Japan)	www.viewsonic.com/jp/	Korea	www.viewsonic.com/kr/
Malaysia	www.viewsonic.com/my/	Middle East	www.viewsonic.com/me/
Myanmar	www.viewsonic.com/mm/	Nepal www.viewsonic.com/np/
New Zealand	www.viewsonic.com/nz/	Pakistan	www.viewsonic.com/pk/
Philippines	www.viewsonic.com/ph/	Singapore	www.viewsonic.com/sg/
臺灣 (Taiwan)	www.viewsonic.com/tw/	ประเทศไทย	www.viewsonic.com/th/
Việt Nam	www.viewsonic.com/vn/	South Africa & Mauritius	www.viewsonic.com/za/
美洲
United States	www.viewsonic.com/us	Canada	www.viewsonic.com/us
Latin America	www.viewsonic.com/la
欧洲
Europe www.viewsonic.com/eu/ France www.viewsonic.com/fr/
Deutschland	www.viewsonic.com/de/	Қазақстан	www.viewsonic.com/kz/
Россия	www.viewsonic.com/ru/	España www.viewsonic.com/es/
Türkiye	www.viewsonic.com/tr/	Україна	www.viewsonic.com/ua/
United Kingdom	www.viewsonic.com/uk/

有限保修

ViewSonic®投影机

保修范围：

ViewSonic®保证其产品在正常使用情况下在保修期内不存在材料和工艺上的缺陷。如果产品在保修期内出现材料或工艺上的缺陷，ViewSonic®将根据其判断进行修理或用类似产品更换缺陷产品。更换用产品或部件可能包含改造或翻新的部件或组件。

有限三(3)年一般保修：

享受下文列出的更为有限的一(1)年保修，北美和南美：自消费者首次购买之日起，除灯泡外的所有部件享受三(3)年保修、提供三年(3)人工服务、原装灯泡享受一(1)年保修。

其他地区或国家：有关保修信息，请咨询当地经销商或当地ViewSonic®办事处。

有限一(1)重度使用保修：

在重度使用设置下（投影机每日平均使用时间超过十四（14）小时），北美和南美：自消费者首次购买之日起，除灯泡外的所有部件享受一(1)年保修、提供一年(1)人工服务、原装灯泡享受九十(90)天保修；欧洲：自消费者首次购买之日起，除灯泡外的所有部件享受一(1)年保修、提供一年(1)人工服务、原装灯泡享受九十(90)天保修。其他地区或国家：有关保修信息，请咨询当地经销商或当地ViewSonic®办事处。灯泡保修受条款和条件、验证和批准的约束。仅适用于制造商安装的灯泡。所有单独购买的配件灯泡均保修90天。

保修适用对象：

此保修仅对第一购买者有效。

保修范围不包括：

1. 序列号磨损、修改或撕毁的任何产品。
2. 因下列原因导致的损坏、磨损或工作不正常：

》意外事件、使用不当、疏忽、火灾、水灾、闪电、或其他自然灾害，未经授权变更产品，不遵循随产品提供的使用说明。

》不按产品规定操作。
》 将产品用于非预期用途或不在正常条件下使用产品。
》由未经ViewSonic®授权的人员进行修理或尝试修理。
》 任何因运输造成的产品损坏。

》 拆卸或安装产品。
》 产品外部原因，如电源波动或故障。
》使用不符合ViewSonic规定的耗材或部件。
》 正常磨损和破损。
》与产品缺陷无关的任何其他原因。

1. 拆卸、安装、保险和设置服务费用。

如何获取服务：

1. 有关如何获得保修服务的信息，请联系ViewSonic®客户支持（请参考“客户支持”页面）。您需要提供产品的序列号。
2. 要获取保修服务，您需要提供：(a)注明日期的原始销售凭证、(b)您的姓名、(c)您的地址、(d)故障描述、以及(e)产品序列号。
3. 将产品放在原始包装箱中，送到或运到（预付运费）ViewSonic®授权服务中心或ViewSonic®。
4. 如需其他信息或最近ViewSonic®服务中心的名称，请与ViewSonic®联系。

隐含保修限制：

不提供超出此处所述范围的任何明示或隐含保修，包括针对适销性和特定目的适用性的隐含保修。

损失排除：

ViewSonic的责任仅限于修理或更换产品的费用。ViewSonic®对下列损失不应承担责任：

1. 由于本产品缺陷而导致的其他财产损失、由于不方便而导致的损失、使用本产品的损失、时间损失、收益损失、商业机会丧失、信誉损失、干扰商业关系、或其他商业损失，即使被告知这些损失的可能性也不例外。
2. 偶然、必然或其他形式的任何损失。
3. 任何其他方对客户的任何索赔。

州法律效力：

本保修授予用户特定法律权利，各地相关部门所拥有的权利可能有所不同。一些地方政府不允许对默示担保设定限制，并且/或不允许排除意外或间接损坏，因此上述限制条件和排除条件可能并不适用。

美国和加拿大境外销售：

要获取在美国和加拿大境外销售的 ViewSonic® 产品的保修信息和服务，请联系ViewSonic®或您当地的ViewSonic®经销商。

本产品在中国大陆地区（不包括香港、澳门和台湾）的保修期受保修卡条款和条件的限制。

对于欧洲和俄罗斯用户，请访问以下网址：http://www.viewsonic.com/eu/的“支持/保修信息”下查看保修详情。
