用户手册 V8-4K VIEWSONIC
作为全球领先的视觉解决方案提供商，ViewSonic®一直致力于超越全球用户对技术演进、创新和简化的期望。在ViewSonic®，我们坚信，我们的产品有能力对世界做出积极的影响，我们有信心通过您选择的ViewSonic®产品为您提供更好的服务。
再次感谢您选择 ViewSonic®！
> 安全预防措施
在使用投影机之前，请先仔细阅读以下安全预防措施。
- 请妥善保管本用户指南，以供日后参考。
- 请阅读所有警告并按照所有说明进行操作。
- 至少在投影机周围留有 20" (50 cm) 的间隙，以确保正确通风。
- 将投影机放置在通风条件良好的区域。请勿在投影机上防止任何物品，以免影响散热。
- 请勿将投影机放置在不平整或不稳定的表面上。投影机可能掉落，进而导致人员受伤或投影机故障。
- 如果投影机向左或向右倾斜 10 度以上，向前或向后倾斜角度不超过 15^ ，请勿使用。
- 切勿在使用过程中直视投影机镜头。强光束可能会损害眼睛。
- 投影机灯亮起时，请切记要打开镜头快门或取下镜头盖。
- 投影机工作时，切勿用任何物体挡住投影镜头，否则会造成物体变热、变形甚至起火。
- 工作期间灯泡的温度会变得非常高。在取下灯泡组件进行更换之前，让投影机冷却约 45 分钟。
- 灯泡使用时间不得超过灯泡额定使用寿命。使用超出额定使用寿命的灯泡可能会导致灯泡在极少数情况下破裂。
- 除非已拔下投影机电源插头，否则切勿更换灯泡组件或任何电子组件。
- 切勿自行拆卸投影机。如果接触带电部件，内部存在的危险高压可能会导致死亡。
- 移动头藕应急时，请多加留意，以免投影机掉落或撞到其他物品。
- 请勿将任何重物放在投影机或连接线上。
- 请勿垂直放置投影机。否则投影机可能掉落，进而导致人员受伤或投影机故障。
- 请勿将投影机暴露于阳光直射或其他持续发热源之下。请勿安装在任何热源旁边，如散热器、热调节器、火炉、或其他可能使投影机温度提升到危险级别的的设备（包括放大器）。
- 请勿在投影机附近或投影机上面放置液体。液体如果溅入投影机内会导致投影机故障。如果投影机受潮，请断开其与电源的连接，并致电当地的服务中心维修投影机。
- 当投影机在运行时，您可能会感觉有热气和气味从通风栅中排出。这是正常现象，而不是产品缺陷。
- 请勿尝试曲解极化或接地类型插头的安全用途。极性插头有一宽一窄两个插片。接地型插头有两个插片和一个接地插片。宽插片和接地插片用于确保用户安全。如果插头无法插入插座，请使用适配器，不要尝试强行将插头插入插座。
- 连接到电源插座时，请勿拔下接地插片。请确保接地插片一直插入。
- 防止电源线被踩踏或受挤压，特别是在插头以及与投影机的连接点等处。
- 某些国家的电压不稳定。根据设计，此投影机在 100 到 240 伏特的交流电压范围内可以安全运行，但停电或电压波动超过 ±10 伏特时无法工作。在电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源 (UPS) 来连接投影机。
- 如果发现冒烟、异常噪音或异味，请立即关闭投影机并致电经销商或ViewSonic®。继续使用投影机会有危险。
- 仅可使用制造商指定的连接件 / 附件。
- 如果投影机长时间不用，请将电源线从交流插座中拔下。
- 所有维修工作皆应由合格维修人员处理。
> 安全注意事项 - 吊装
在使用投影机之前，请仔细阅读以下安全预防措施。
如果您要吊挂安装投影机，我们强烈建议您使用合适的投影机吊装套件，并确保投影机安装得安全且牢固。
如果使用的投影机吊装套件不合适，则存在安全风险，即由于连接时使用的螺钉规格或长度不正确导致投影机从天花板上掉落。
您可以从购买投影机的经销商处购买投影机吊装套件。
> 内容
安全预防措施....3
简介 9
特性....9
包装物品....10
产品概览....11
投影机 - 控制和功能.... 11
镜头移动盖....11
键盘盖....11
连接端口....12
遥控器....13
遥控器....14
遥控器 - 接收器范围.... 15
初始安装.... 16
选择位置 - 投影方向 ..... 16
投影尺寸 17
安装投影机....18
连接....19
连接到电源....19
vRemote应用程序 20
连接外部设备....21
HDMI 连接 21
音频连接.... 22
USB和网络连接 23
RS-232连接 24
附加连接选项.... 25
无线屏幕镜像....26
语音控制....27
连接到网络....32

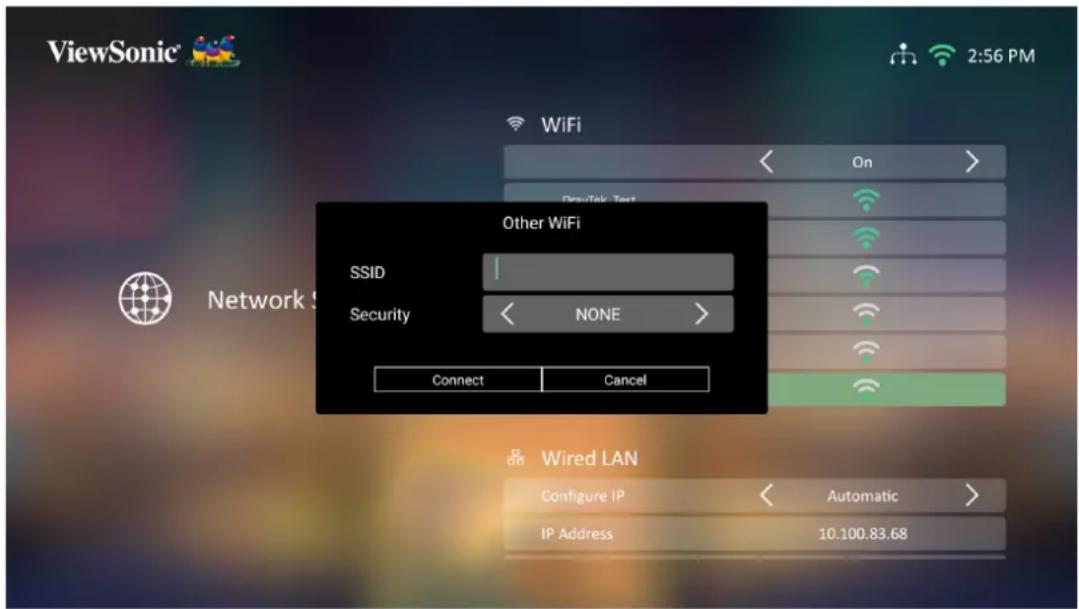

Wi-Fi连接 32
自定义SSID.... 34
有线LAN连接 36
使用投影机.... 37
启动投影机....37
首次激活....37
Preferred Language (首选语言).... 37
Projection Orientation (投影方向) 38

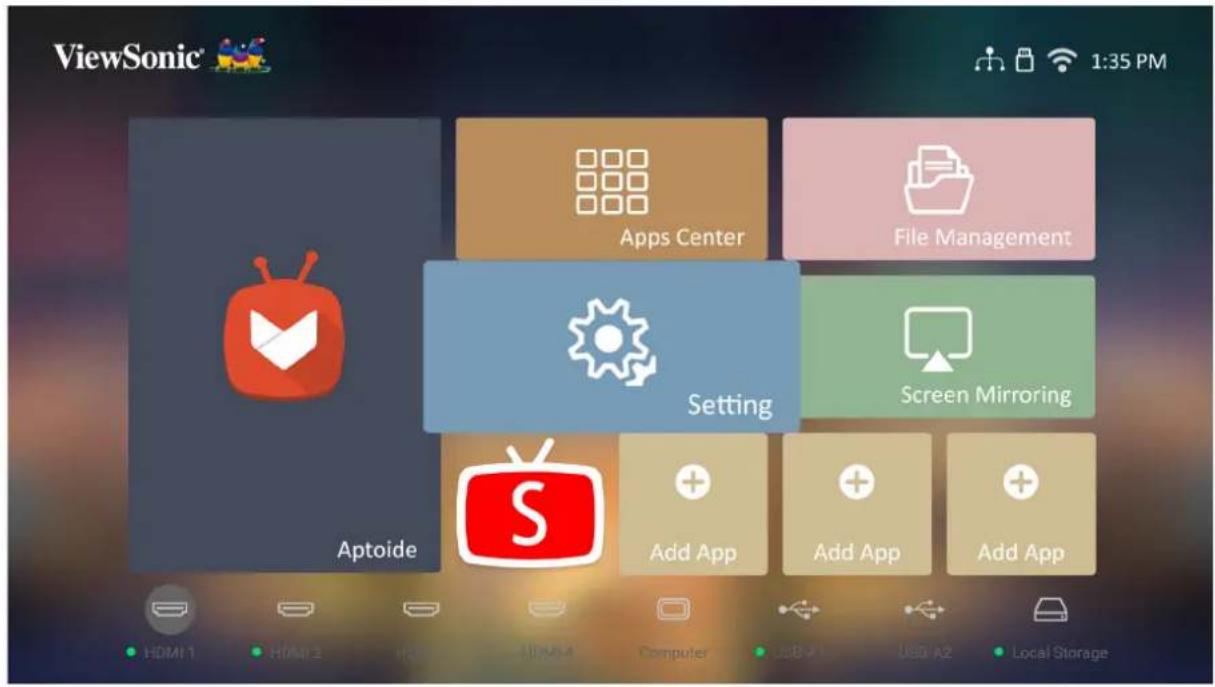

Source Input (信号源输入) 39
选择输入源....40
调整投影图像....41

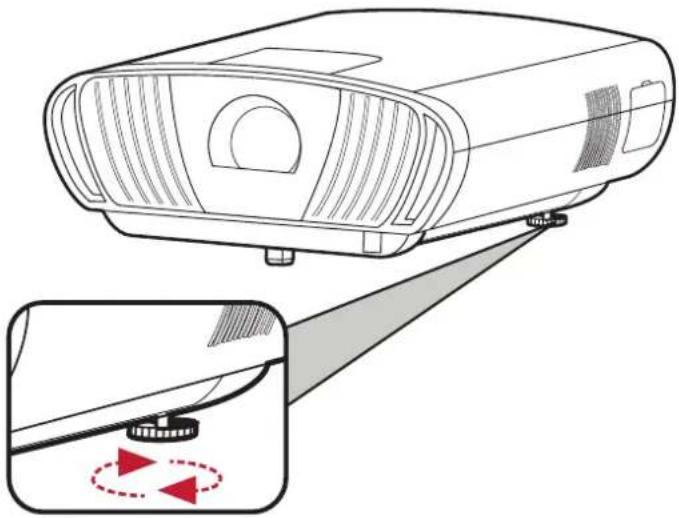

调整投影机的高度和投影角度 41

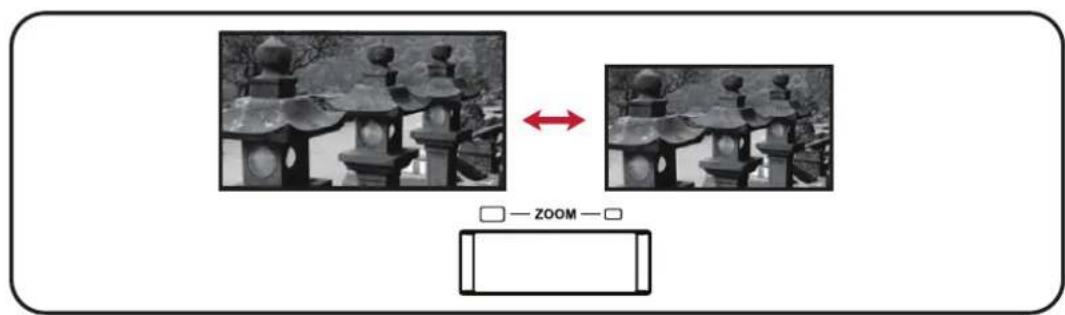

微调图像大小和清晰度....41
控制投影图像....42

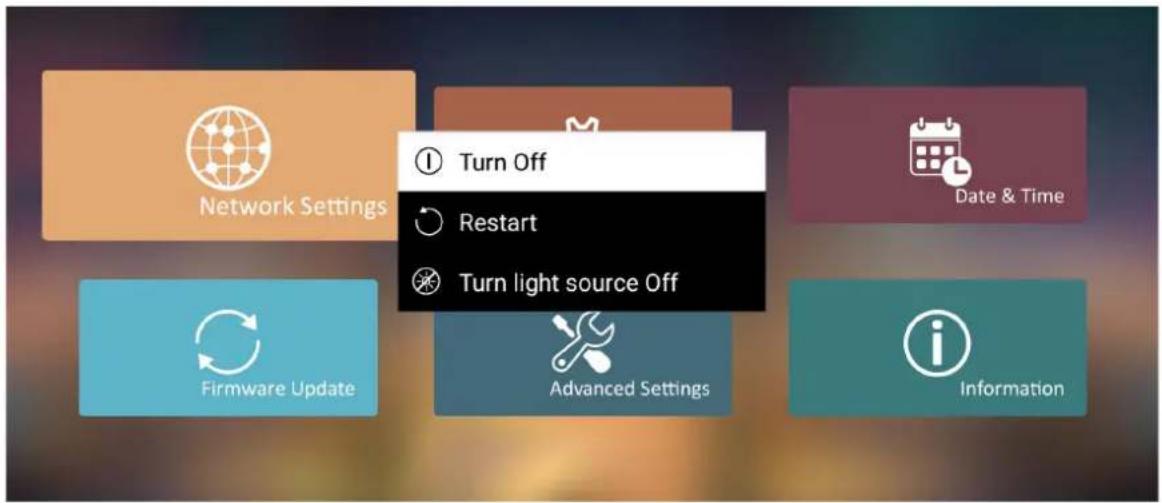

关闭投影机....43
已选输入源 - 屏幕显示(OSD)树 44
操作投影机.... 58
主屏幕 - 屏幕显示 (OSD) 菜单树 ..... 59
菜单操作....64
Aptoide....64

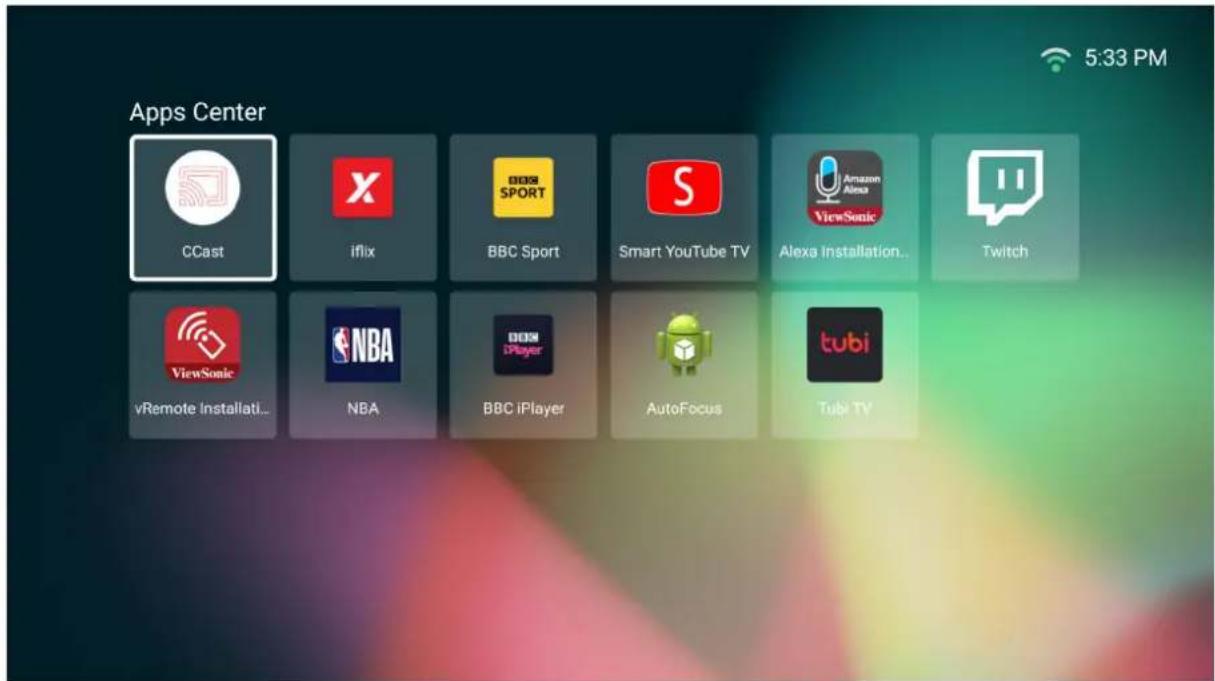

Apps Center (应用程序中心)....65
File Management (文件管理) 67
Setting (设置)....71
Screen Mirroring (屏幕镜像) 92
附录 95
规格....95
时序表....97
IR控制表....98
RS-232命令表....99
词汇表....109
故障排除....111
维护....112
一般注意事项.... 112
清洁镜头.... 112
清洁机壳....112
存放投影机.... 112
LED指示灯 113
法规和服务信息 114
符合性信息....114
FCC 合规声明.... 114
FCC辐射曝露声明.... 115
IC警告声明....115
国家代码声明.... 115
IC辐射曝露声明: 116
欧洲国家CE符合性.... 116
RoHS2符合性声明 117
印度有害物质限制.... 119
产品达到使用寿命后的产品处置.... 119
版权信息....120
客户服务....121
有限保修....122
> 简介

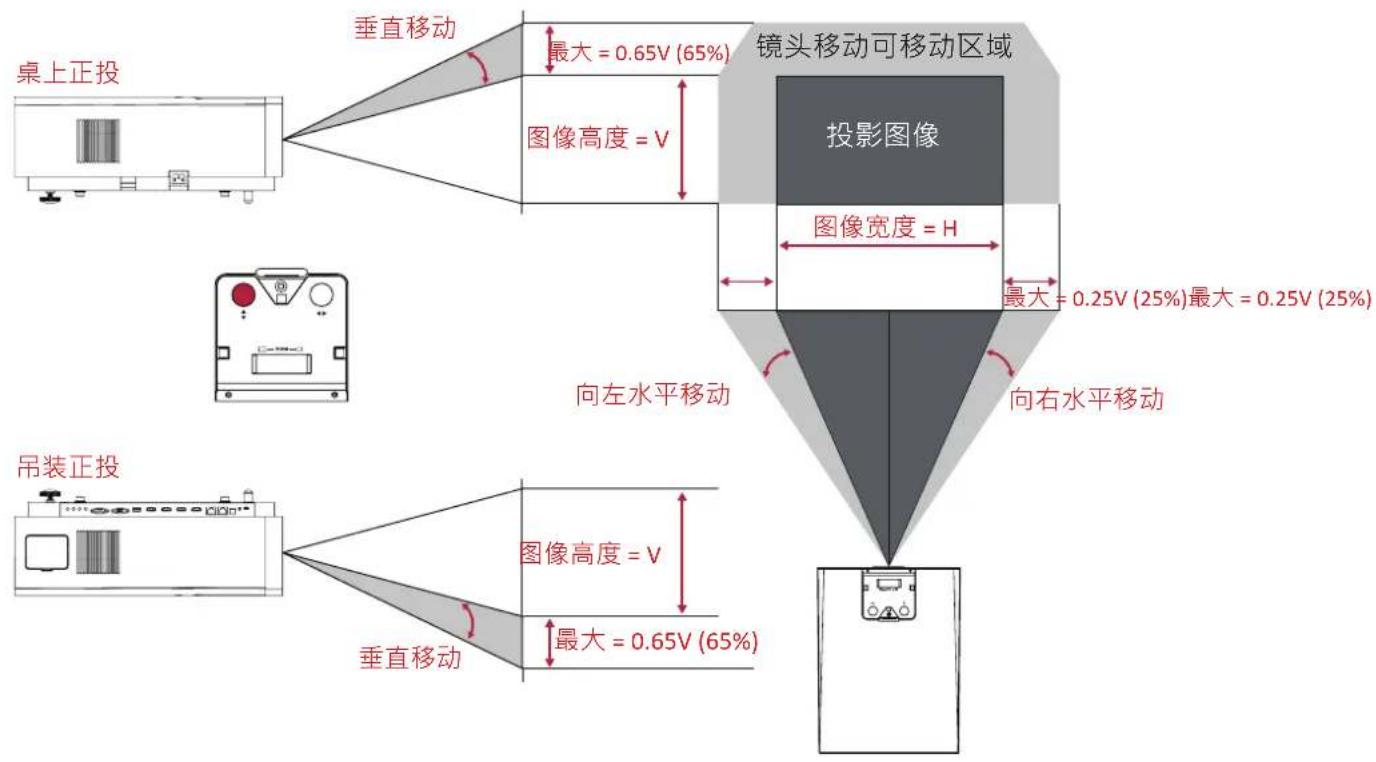

ViewSonic® V8-4K 是一台暗室投影机，它将令人惊叹的 4K 分辨率与智能流媒体功能相结合 通过宽水平 / 垂直镜头移动，可方便地在家中安装。此外，它还备有多个 HDMI 端口和丰富的连接性，允许用户从其喜欢的提供商传输流内容。
特性
- 中央和宽镜头移动范围特别适合家庭影院投映。从 2.65 米处投射 100 英寸屏幕。
- 采用 LAN 控制智能技术的兼容家庭自动化系统。很容易控制智能家居设备。
- 12V 触发器、电动对焦和屏幕镜像功能。
- 16 GB 内部存储空间（最多 12 GB 可用于用户存储）。
- 各种颜色模式可用于不同投影目的。
- 多语言屏幕显示 (OSD) 菜单。
包装物品
| 项目 说明 | |

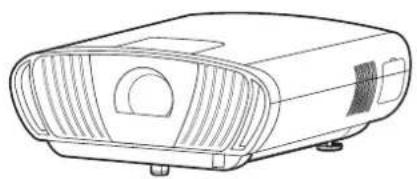

| [1] V8-4K 投影机 | |
| [2] 快速使用手册 | |
| [3] 电源线 | |
| [4] 遥控器 | |
| [5] 电池 | |
| [6] Wi-Fi 加密狗 |
注：包装中随附的电源线和遥控器可能有所不同，具体视您所在国家 / 地区而定。请联系您当地的经销商了解更多信息。

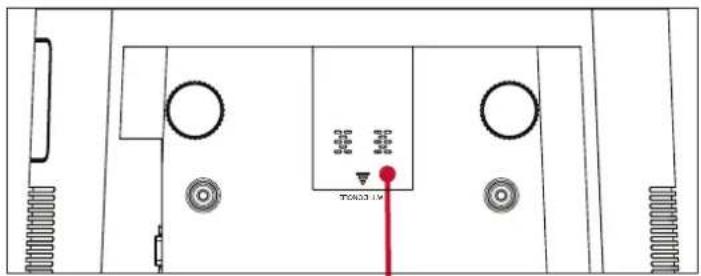

产品概览

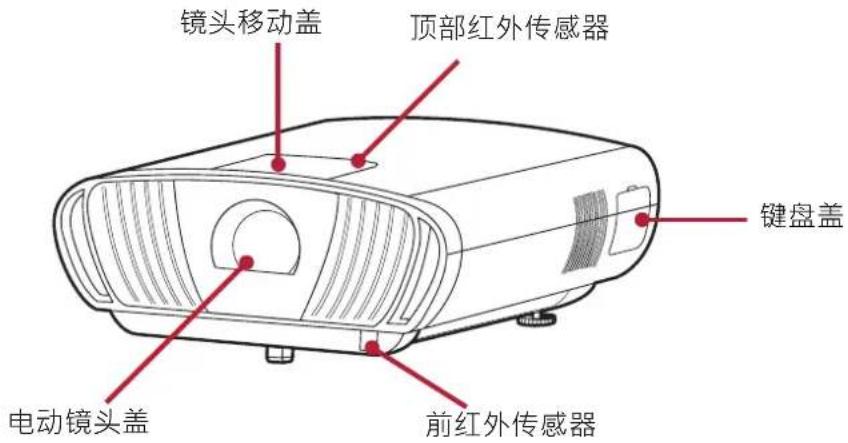

投影机 - 控制和功能


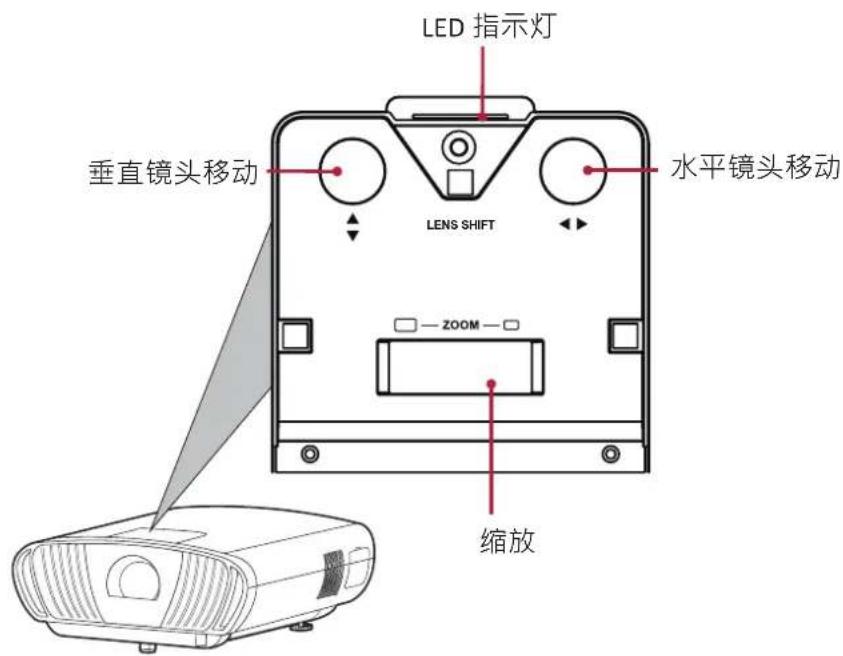

LED 指示灯 垂直镜头移动 水平镜头移动 LENS SHIFT ZOOM 缩放键盘盖


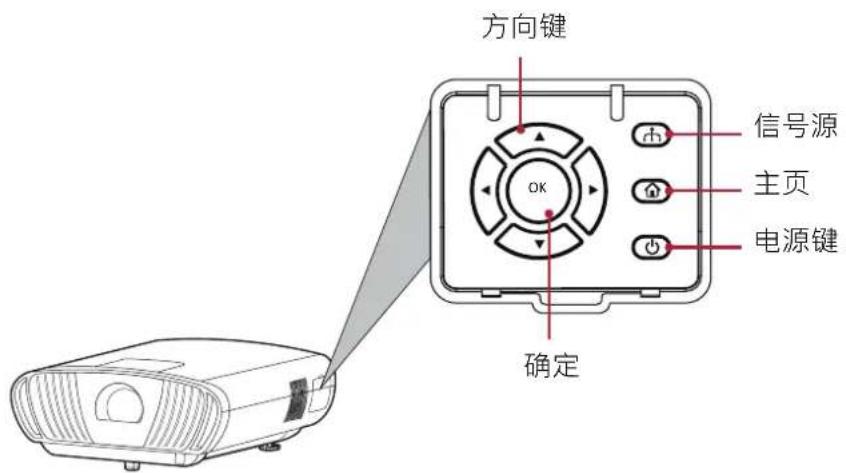

方向键 信号源 主页 电源键 确定连接端口

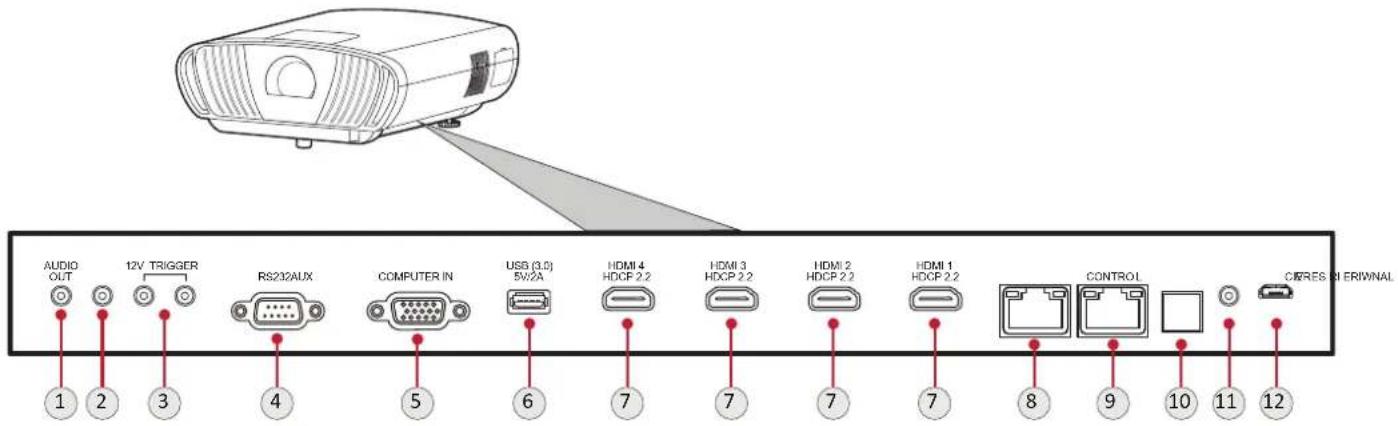

| [1] AUDIO OUT (3.5毫米插孔) | 音频信号输出插座 |
| [2] 辅助(3.5毫米插孔) | 音频信号输入插口 |
| [3] 12V触发器 | 12V直流输出端子 |
| [4] RS232 | RS-232控制端口 |
| [5] 计算机输入 | VGA信号输入端口 |
| [6] USB (5V/2A输出) | A型USB 3.0端口(USB读取器-FAT32) |
| [7] HDMI 1/2/3/4 ^1 | HDMI端口 2 |
| [8] LAN | RJ45 LAN端口 |
| [9] 控制 | 兼容家庭自动化系统 |
| [10] S/PDIF S/PDIF信号输出插口 | |
| [11]有线红外 | 用于红外传感器扩展器的连接端口 |
| [12]服务 | 用于固件更新 |
^1 支持 HDCP 2.0/HDMI 2.2。
^2 iPhone/iPad 用户将需要购买额外的适配器。为避免兼容性问题，请使用 Apple 授权附件。
用于 Wi-Fi 加密狗的 USB 2.0

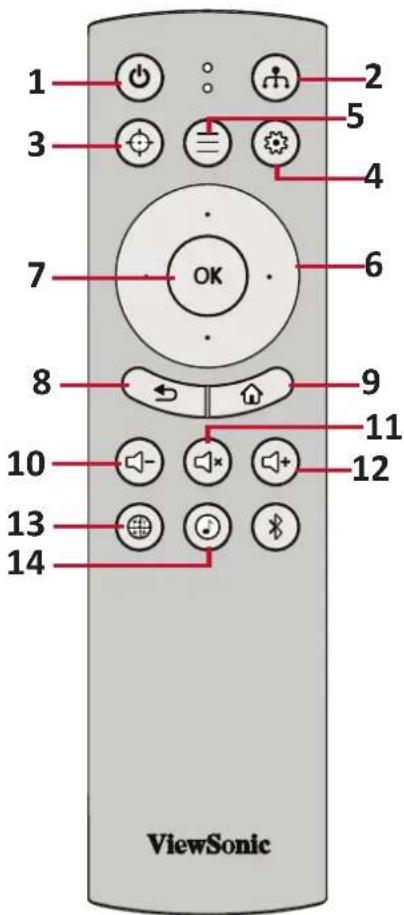

遥控器
| 按钮 说明 | ||
| [1]电源 开启或关闭投影机 | ||
| [2]信号源 显示输入源选择条。 | ||
| [3]对焦 手动调整图像 | ||
| [4]设置 显示 Setting(设置)菜单 | ||
| [5]应用程序菜单 | 显示 Application(应用程序)菜单。 | |
| [6]上移 /下移 /左移 /右移 | 导航并选择所需菜单项并进行调整。 | |
| [7]确定 确认选择 | ||
| [8]返回 返回之前的屏幕 | ||
| [9]主屏幕 访问 Home(主页)菜单。 | ||
| [10]降低音量 减小音量 | ||
| [11]静音 静音 /取消静音。 | ||
| [12]升高音量 增大音量 | ||
| [13]网络设置 显示网络设置。 | ||
| [14]音频模式 显示扬声器设置。 | ||


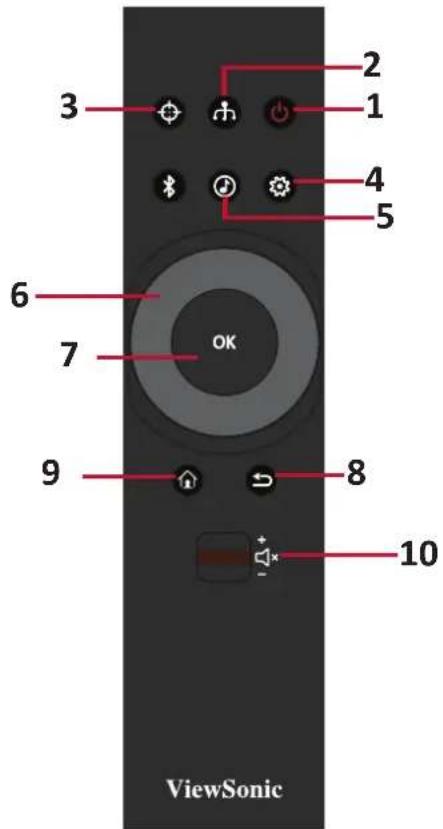

| [1]电源 |  | 开启或关闭投影机 |
| [2]信号源 | [XHDS] | 显示输入源选择条。 |
| [3]对焦 |  | 手动调整图像。 |
| [4]设置 |  | 选择 Settings(设置)菜单。 |
| [5]音频模式 |  | 显示扬声器设置。 |
| [6]上移 /下移 /左移右移 |  | 导航并选择所需菜单项并进行调整。 |
| [6]左移 /右移滚轮 | ||
| [7]确定 |  | 确认选择。 |
| [8]返回 |  | 返回之前的屏幕。 |
| [9]主屏幕 |  | 访问 Home(主页)菜单。 |
| [10]音量控制 |  | 增大 /减小音量或静音 /取消静音。 |

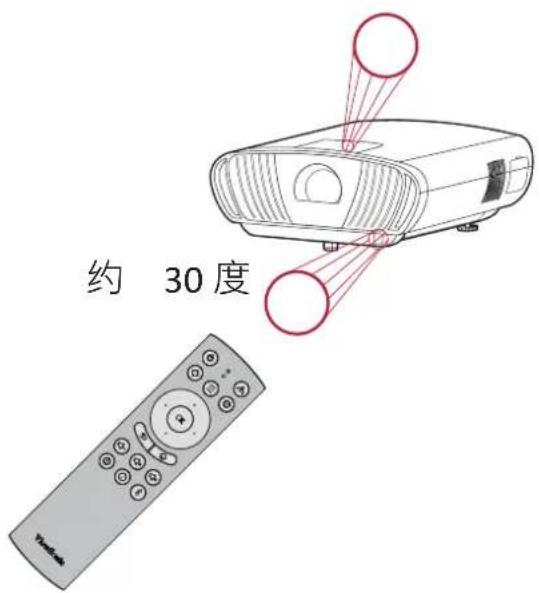

遥控器 - 接收器范围
为确保遥控器的正常使用，请按照以下步骤操作：
-
握持遥控器的角度必须在垂直于投影机红外线遥控传感器 30^ 的角度范围内。
-
遥控器和传感器之间的距离不得超过 8 米（约 26 英尺）。
注：有关红外 (IR) 遥控传感器的位置，请参见插图。
-
按下防滑片并滑动，取下遥控器底部的电池盖。
-
取出已装入的电池（如有必要）并安装两节 AAA 电池。
注：安装时注意电池的极性。
- 将电池盖与底座对齐并将其推回原位，装回电池盖。
注：
- 避免将遥控器和电池置于过热或潮湿的环境中。
- 只应使用电池制造商推荐的相同或同类电池进行更换。
- 如果电池电量耗尽或您将长时间不用遥控器，请将电池取出，以防遥控器损坏。
- 请根据制造商说明和您所在地区的当地环境法规处理废旧电池。
> 初始安装
本节提供了初次安装投影机的详细说明。

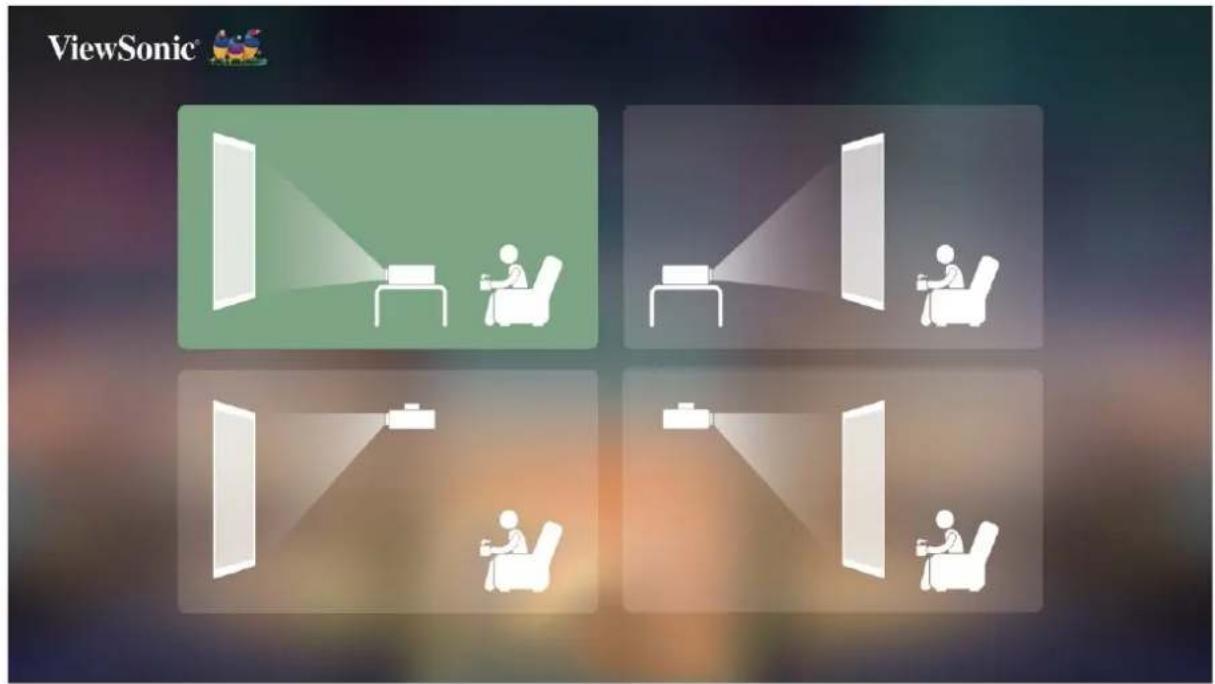

选择位置 - 投影方向
个人喜好和房间布局将决定安装位置。安装时应考虑以下因素：
- 屏幕的尺寸和位置。
- 适当电源插座的位置。
- 投影机与其他设备之间的位置和距离。
投影机设计为安装在以下位置之一：
| 位置 | |
| 桌上正投投影机放置在屏幕前方的地板附近。 |  |
| 吊装正投投影机倒挂于屏幕前方的天花板上。 |  |
| 桌上背投1投影机放置在屏幕后方的地板附近。 |  |
| 吊装背投1投影机倒挂于屏幕后方的天花板上。 |  |
^1 此安装位置需要一个背投屏幕。
投影尺寸
注：(e)= 屏幕 / (f)= 镜头中心
16:9 图像投影在 16:9 屏幕上
| (a) 屏幕尺寸 | (b) 投影距离 | (c) 图像高度 | (d) 垂直偏移 | ||||||
| 最小值 最大值 | 最大值 | ||||||||
| 英寸 | 厘米 | 英寸 | 厘米 | 英寸 | 厘米 | 英寸 | 厘米 | 英寸 | 厘米 |
| 40 10 | 1.6 41.84 | 106.3 5 | 0.29 127 | 5 19.61 4 | 9.8 12.75 | 32.4 | |||
| 60 15 | 2.4 62.75 | 159.4 7 | 5.3 191.3 | 29.42 74 | 7 19.12 | 48.6 | |||
| 70 17 | 7.8 73.21 | 186 87. | 85 223.2 | 34.32 87 | 2 22.31 5 | 6.7 | |||
| 80 20 | 3.2 83.67 | 212.5 1 | 00.41 255 | 39.22 99 | 6 25.49 | 64.8 | |||
| 90 22 | 8.6 94.13 | 239.1 1 | 13 28 | 66.9 44.12 | 112.1 | 28.68 72.8 | |||
| 100 | 254 | 104.59 | 265.7 | 125.51 | 318.8 | 49.03 | 124.5 | 31.87 | 80.9 |
| 120 | 304.8 | 125.51 | 318.8 | 150.61 | 382.5 | 58.83 | 149.4 | 38.24 | 97.1 |
| 150 | 381 | 156.88 | 398.5 | 188.26 | 478.2 | 73.54 | 186.8 | 47.8 | 121.4 |
| 200 | 508 | 209.18 | 531.3 | 251.01 | 637.6 | 98.05 | 249.1 | 63.73 | 161.9 |
注：这些数字仅供参考。请参阅实际投影机了解具体尺寸。

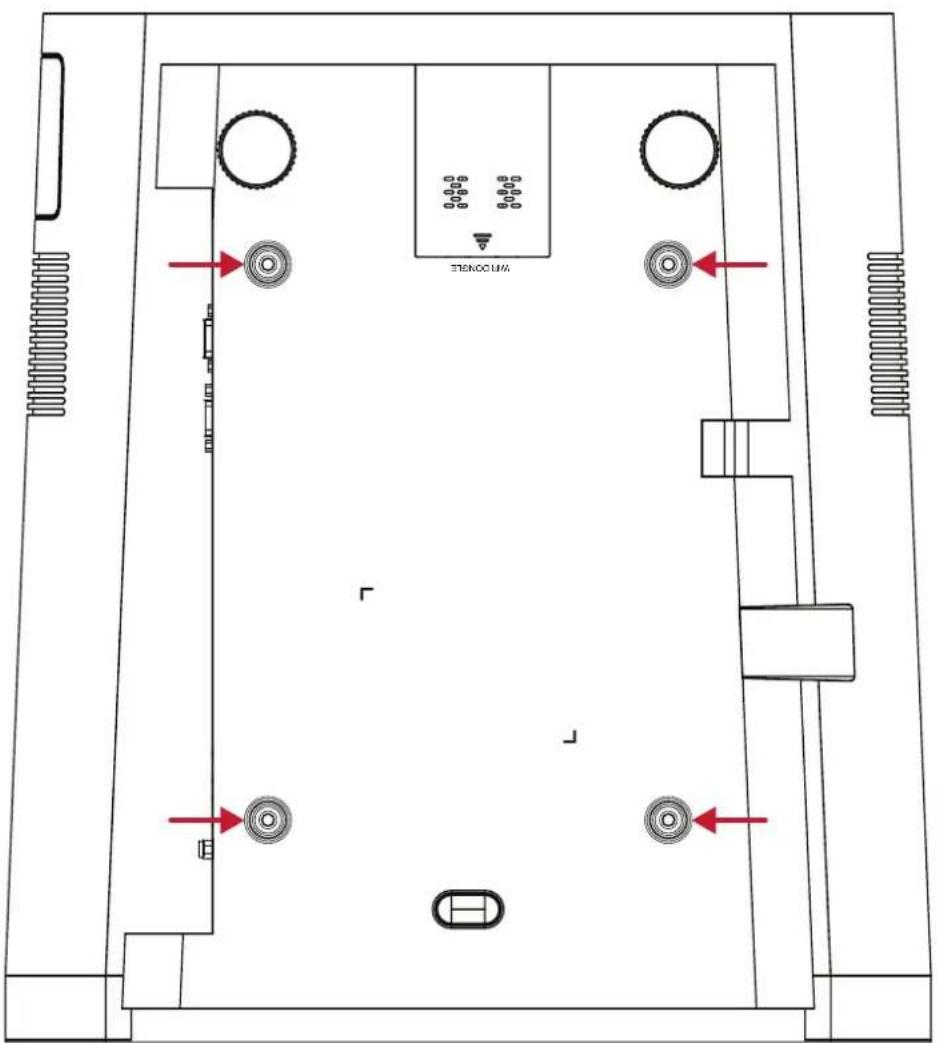

安装投影机
注：如果您购买第三方安装套件，请使用正确的螺钉尺寸。安装板的厚度不同，螺钉尺寸也不同。
-
为最大限度地确保安装的安全性，请使用 ViewSonic® 壁装或吊装方式。
-
确保用于将安装套件连接到投影机的螺钉符合以下规格：
-
螺钉类型：M6×8
- 最大螺钉长度：8 mm
- 避免将投影机安装在热源附近。
- 天花板和投影机底部至少留有 10 厘米（3.9 英寸）的间隙。
> 连接
本节介绍了如何将投影机与其他设备相连。

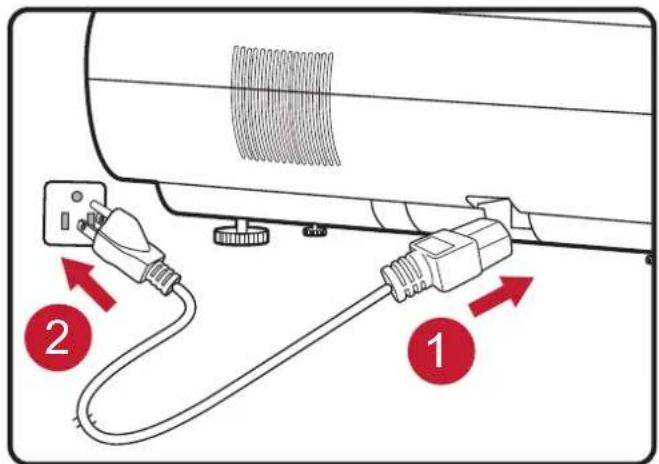

连接到电源
-
将电源线连接到投影机后侧的交流输入插孔。
-
将电源线插入电源插座。
注：安装投影机时，请在固定接线中安装便于使用的断开设备，或将电源插头连接到设备附近易于插拔的插座上。如果在投影机工作期间发生故障，请使用断开设备切断电源或断开电源插头连接。

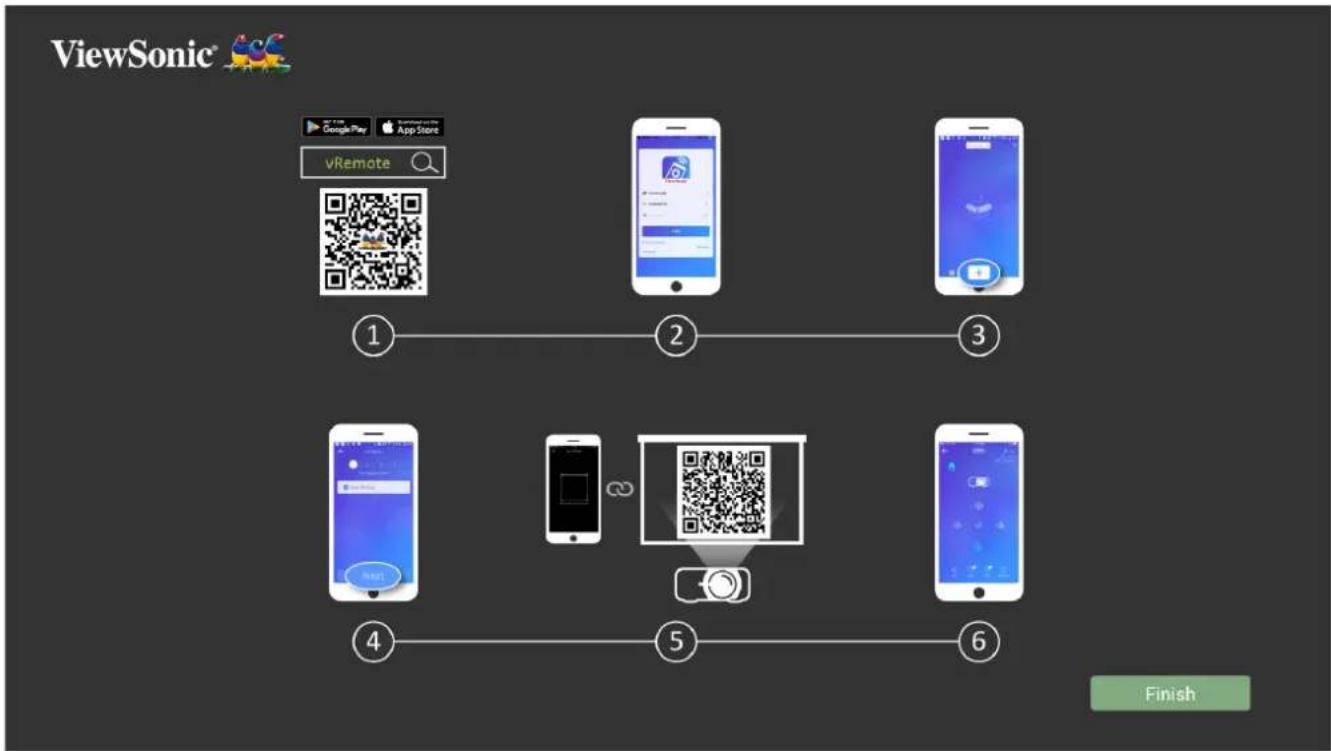

vRemote 应用程序
vRemote 应用程序允许用户通过其个人移动设备控制投影机。用户可以更改输入源、静音 / 取消静音或打开 / 关闭投影机。
- 从 Google Play 或 Apple App Store 下载应用程序并将其安装在您的移动设备上。
- 启用、打开并登录应用程序。
- 按 “Add Device (添加设备)” 图标。
- 按 “Next (下一步)” 图标。
- 使用相机扫描二维码。
- 现在便可控制投影机。
连接外部设备

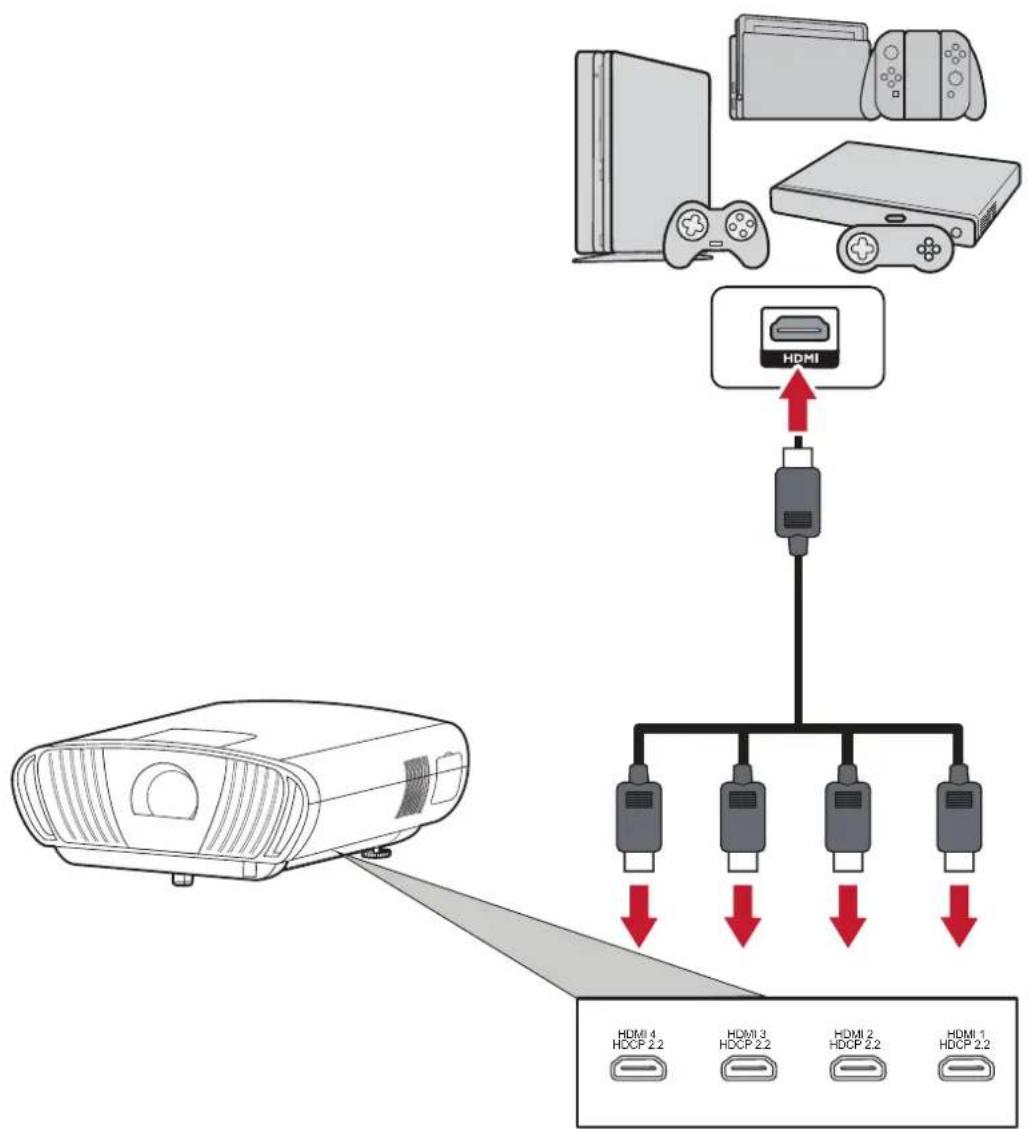

HDMI 连接
将 HDMI 线的一端连接到视频设备的 HDMI 端口。然后将线缆的另一端连接到投影机的 HDMI 1/2/3/4 端口（均支持 HDCP 2.0/HDMI 2.2）。
注：iPhone/iPad 用户需要使用额外的适配器。


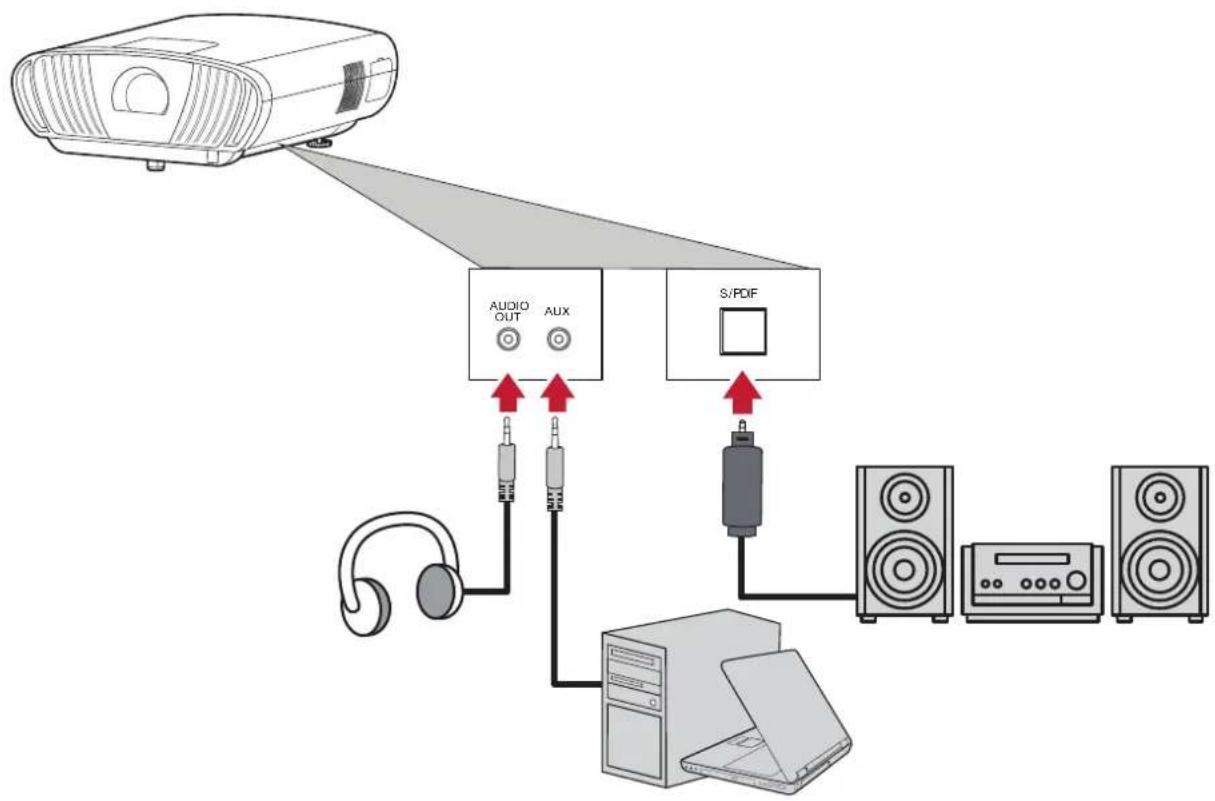

音频连接
您可以通过音频输出、辅助（音频输入）和 S/PDIF 端口连接到不同的外部声音传送设备。
注：辅助（音频输入）仅适用于 VGA 输入。

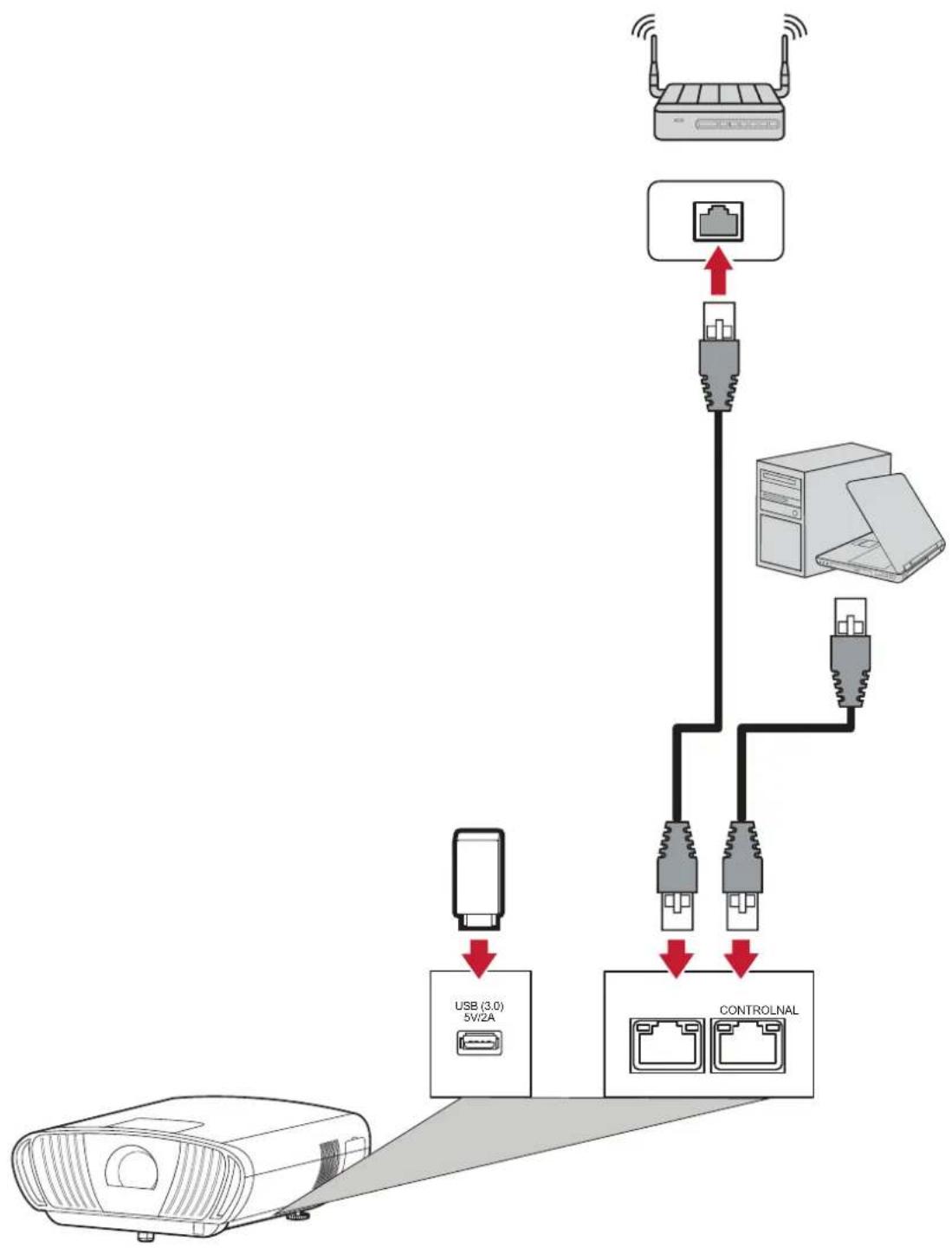

USB 和网络连接
就像任何 PC 一样，可以方便地连接不同 USB 设备、加密狗和网络设备。


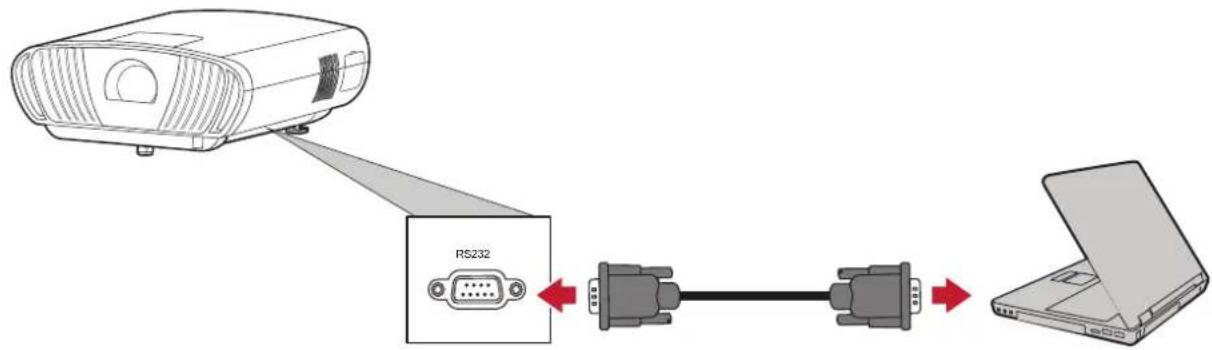

RS-232 连接
使用 RS-232 串行线缆将显示器连接到外部计算机时，通过 PC 可以远程控制某些功能，包括开机 / 关机、音量调整、输入选择、亮度等。


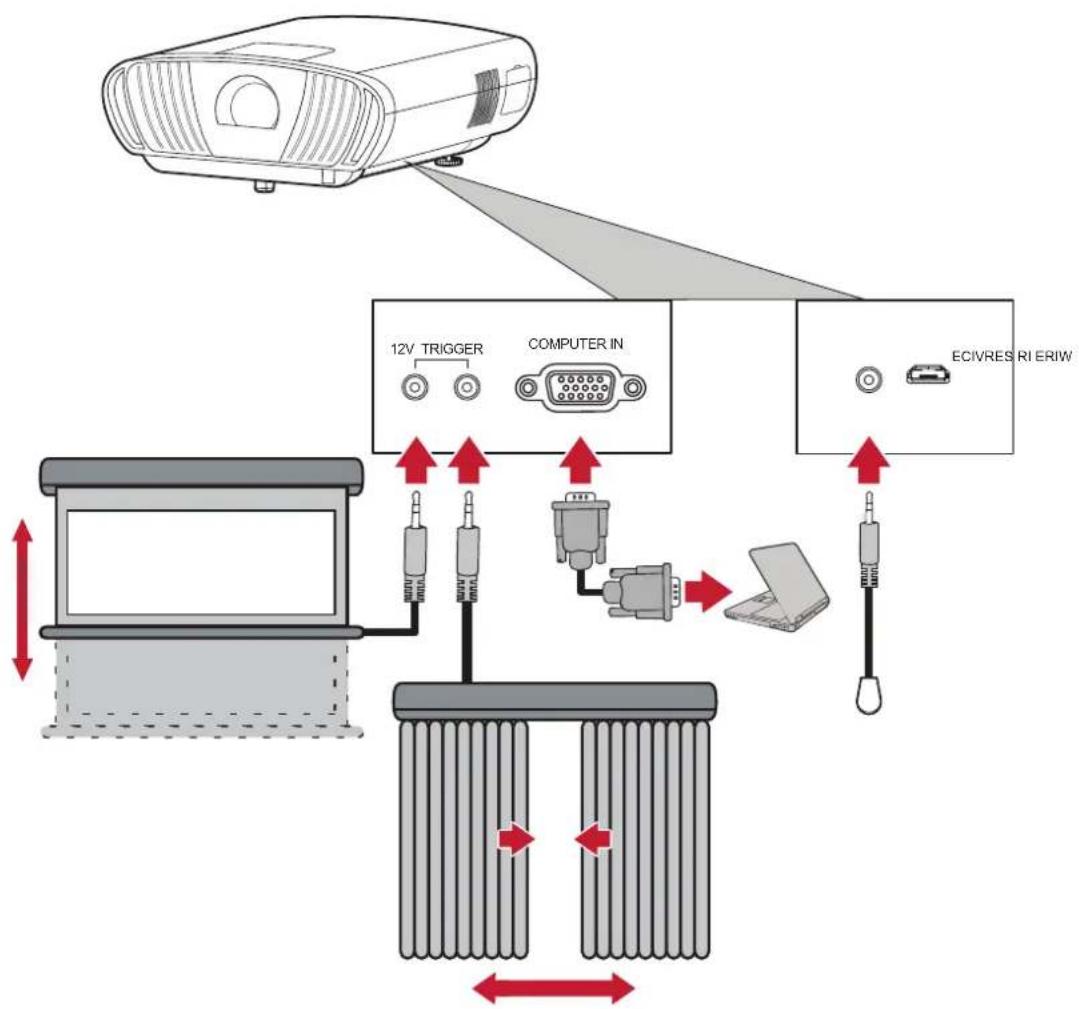

R5232附加连接选项

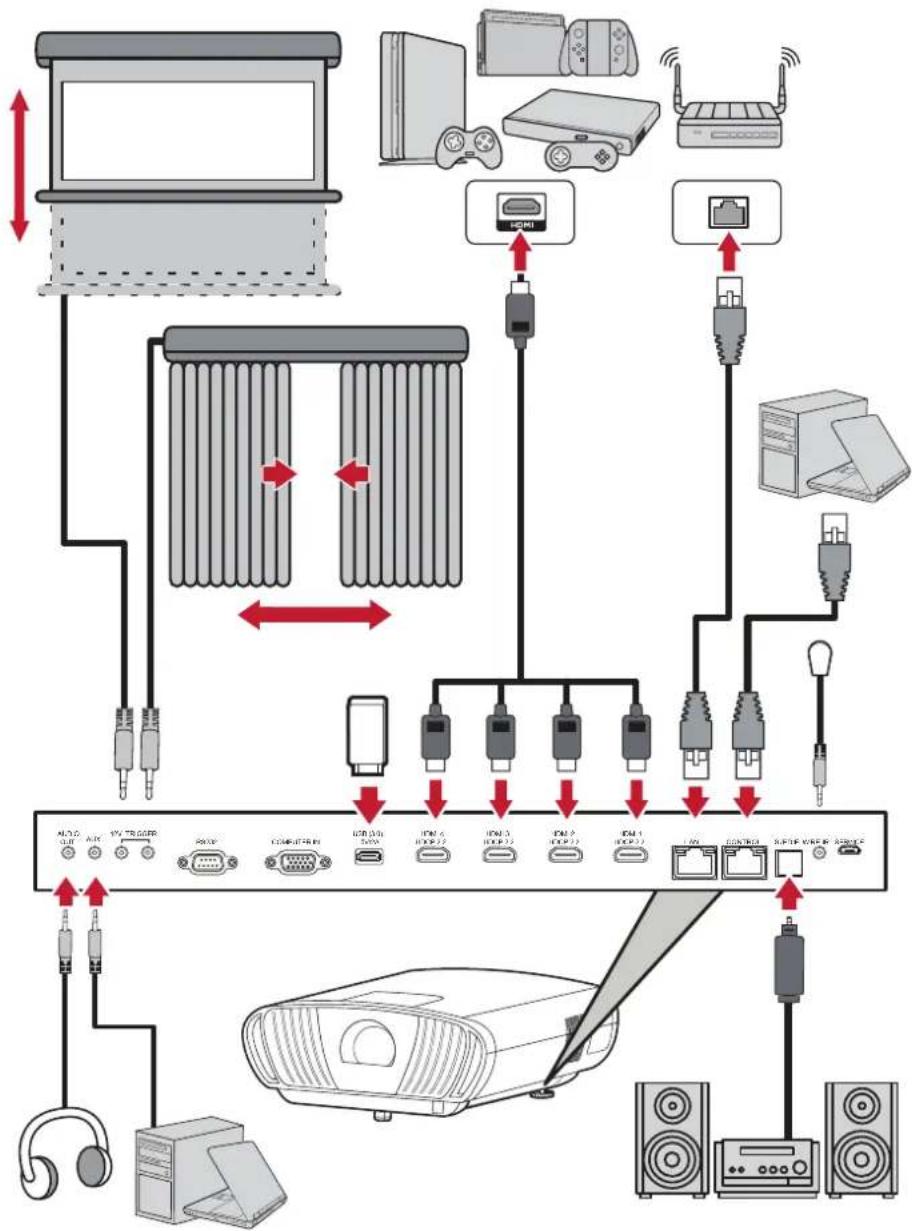

V8-4K 还支持多个附加且方便的连接选项，如：12V 触发器用于屏幕和帘幕，VGA 用于计算机连接，有线红外用于扩展红外接收器范围。


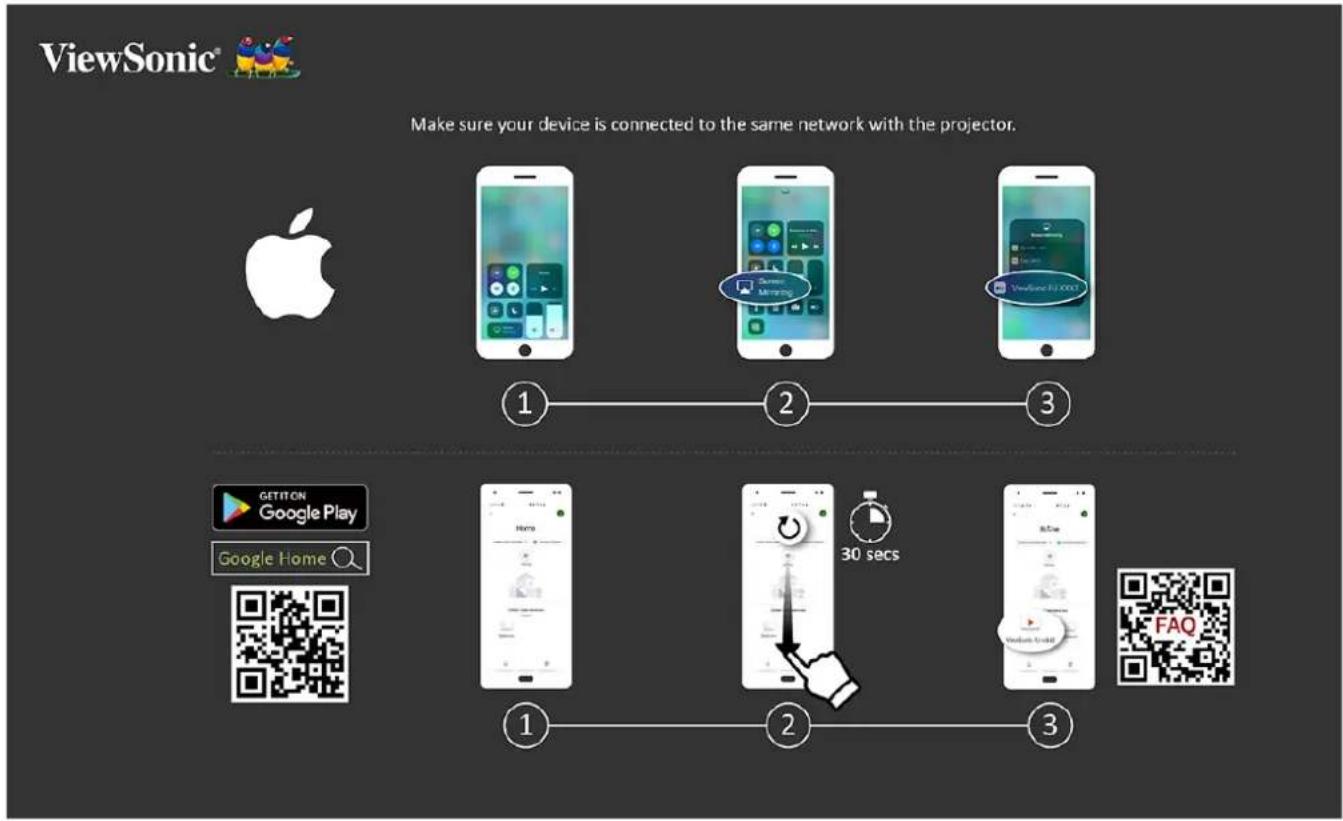

无线屏幕镜像
屏幕镜像为用户提供 5GHz Wi-Fi 连接，可用于镜像其个人设备上的屏幕。
注：确保设备已连接到与投影机相同的网络。
对于 iOS :
- 访问下拉控制菜单。
- 选择 “Screen Mirroring (屏幕镜像)” 图标。
- 选择 "ViewSonic PJ-XXXX"。
对于 Android :
- 下载并安装 “Google Home” 应用程序并将其打开。
- 下拉刷新应用程序并等待 30 秒。
- 此时将显示 “ViewSonic PJ-XXXX”，请将其选定。
注：一些 Android 设备支持直接 “投射”。如果您的设备支持直接投射，请转到投射功能，并从可用设备列表中选择 “ViewSonic PJ-XXX”。此外，您也可以扫描 FAQ QR 代码，然后根据操作步骤直接投射 Android 设备。
语音控制
V8-4K 投影机内置语音控制技术，让投影机控制变得更加轻松。语音控制允许用户通过 Google Assistance 或 Alexa 轻松控制投影机。

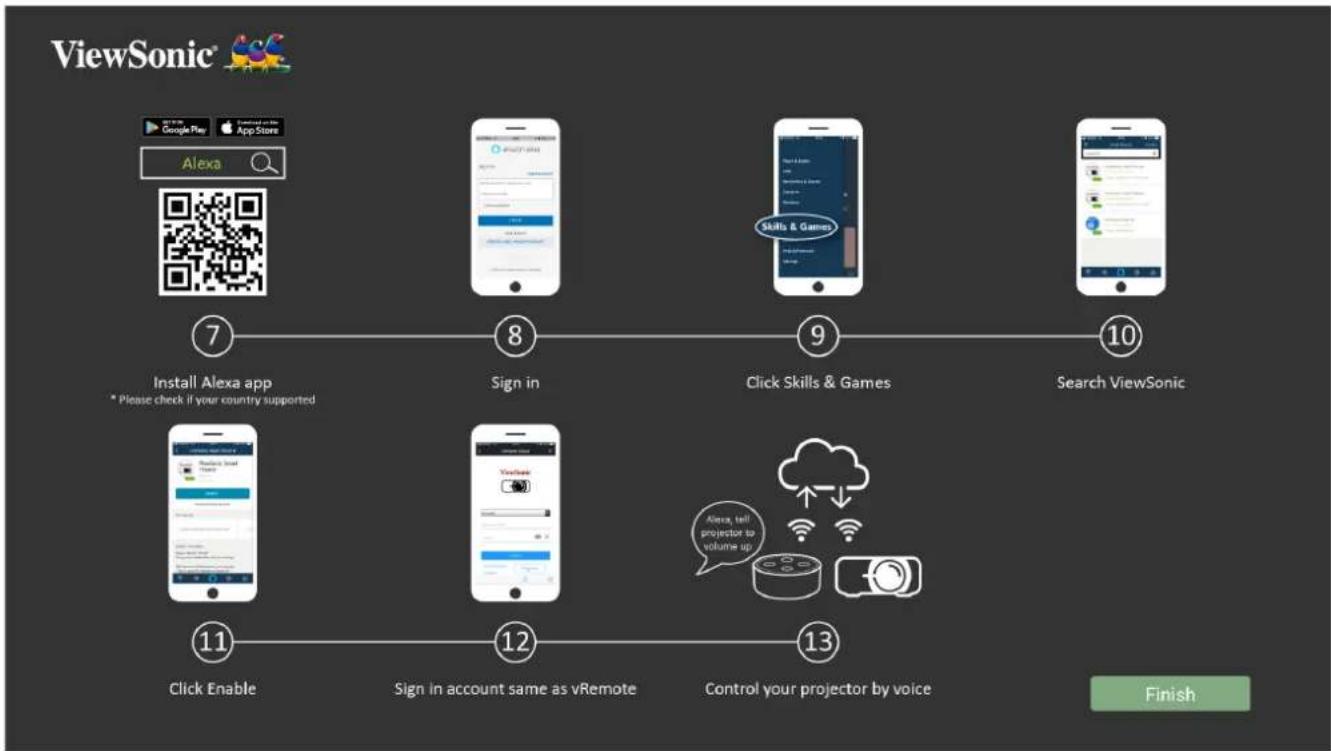

Alexa 语音控制
- 确保 vRemote 应用程序已安装并配对。请参阅第 20 页，步骤 1-6。
安装并配对 vRemote 应用程序后： - 从 Google Play 或 Apple App Store 下载 Alexa 应用程序并将其安装在您的移动设备上。
- 启用、打开并登录应用程序。
- 在左上方条处选择 “Skills & Games (技能与游戏)”。
- 在 “All Skills (所有技能)” 中搜索 “ViewSonic”。
注：有两种技能，“ViewSonic 智能影院”和“ViewSonic 高级智能影院”。
- 按 “Enable (启用)” 图标。
- 使用您的 vRemote 应用程序帐户登录。
- 现在可以通过语音控制投影机。
Alexa 语音控制命令
ViewSonic 智能影院
注：[设备]的默认名称是[我的设备12345]。但请注意，“12345”是设备的ID，每个设备的ID都不同。
| 命令 说明 | |
| “Alexa,启动[设备]。” | 打开设备 |
| “Alexa,关闭[设备]。” | 关闭设备 |
| “Alexa,将[设备]的音量设为[0~50]。” | 调整音量 |
| “Alexa,将 [设备 ]静音。” | 静音 |
| “Alexa,取消 [设备 ]静音。” | 取消静音 |
| “Alexa,请[设备]切换为HDMI[1/2/3/4]输入。” | 切换 HDMI输入源 |
| “Alexa,请[设备]设为HDMI[1/2/3/4]输入。” | 设置 HDMI输入源 |
| “Alexa,请[设备]设为计算机输入。” | 将设备设为计算机输入 |
| “Alexa,将 [设备 ]设置为主页。” | 进入主屏幕 |
ViewSonic 高级智能影院
注：由于 ViewSonic 高级智能影院提供的命令更多，因此建议使用。
| 命令 说明 | |
| “Alexa,让 ViewSonic 开机。” | 打开设备 |
| “Alexa,让 ViewSonic 关机。” | 关闭设备 |
| “Alexa,让 ViewSonic 增大音量。” | 增大音量 |
| “Alexa,让 ViewSonic 减小音量。” | 减小音量 |
| “Alexa,让 ViewSonic 将音量设为0~50。” | 调整音量 |
| “Alexa,让 ViewSonic 静音。” | 静音 |
| “Alexa,让 ViewSonic 取消静音。” | 取消静音 |
| “Alexa,让 ViewSonic 切换到HDMI 1。” | 设置 HDMI 输入源 |
| “Alexa,让 ViewSonic 切换到HDMI 2。” | 设置 HDMI 输入源 |
| "Alexa,让 ViewSonic 切换到 HDMI 3" | 设置 HDMI 输入源 |
| "Alexa,让 ViewSonic 切换到 HDMI 4" | 设置 HDMI 输入源 |
| "Alexa,让 ViewSonic 进入主页。" | 进入主屏幕 |
| "Alexa,让 ViewSonic 切换到计算机。" | 将设备设为计算机输入 |

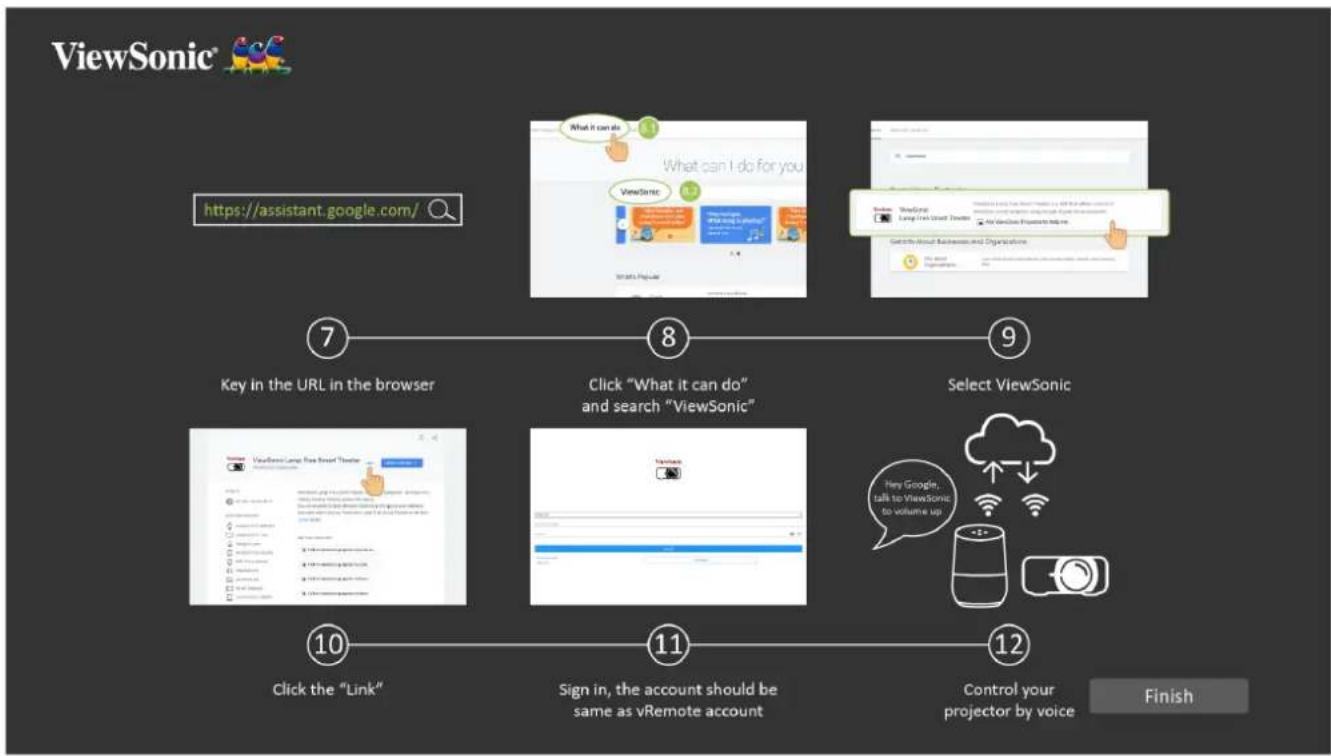

Google 助理语音控制
- 确保 vRemote 应用程序已安装并配对。请参阅第 20 页，步骤 1-6。
安装并配对 vRemote 应用程序后： - 打开 Web 浏览器，然后转到：https://assistant.google.com。
- 单击 “What it can do (它能做什么)” 并搜索 “ViewSonic”。
- 选择 “ViewSonic Lamp Free Smart Theater (ViewSonic 无灯泡智能影院)”。
- 单击 “Link (链接)”。
- 使用您的 vRemote 应用程序帐户登录。
- 现在可以通过语音控制投影机。
Google 助理语音控制命令
| 命令 说明 | |
| “嗨 Google,告诉 ViewSonic 开机。” | 打开设备 |
| “嗨 Google,告诉 ViewSonic 关机。” | 关闭设备 |
| “嗨 Google,告诉 ViewSonic 增大音量。” | 增大音量 |
| “嗨 Google,告诉 ViewSonic 减小音量。” | 减小音量 |
| “嗨 Google,告诉 ViewSonic 将音量设为 [0~50]。” | 调整音量 |
| “嗨 Google,告诉 ViewSonic 静音。” | 静音 |
| “嗨 Google,告诉 ViewSonic 取消静音。” | 取消静音 |
| “嗨 Google,告诉 ViewSonic 将输入切换为 [HDMI1/2/3/4]。” | 设置 HDMI 输入源 |
| “嗨 Google,告诉 ViewSonic 将输入切换为计算机。” | 设置计算机输入源 |
| “嗨 Google,告诉 ViewSonic 进入主页。” | 进入主屏幕 |
连接到网络

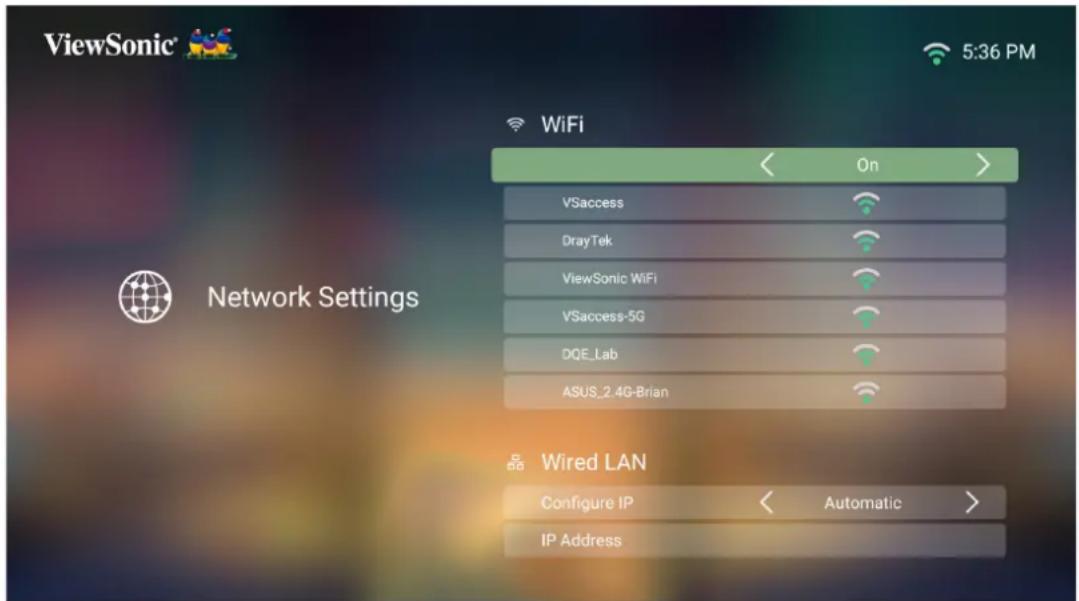

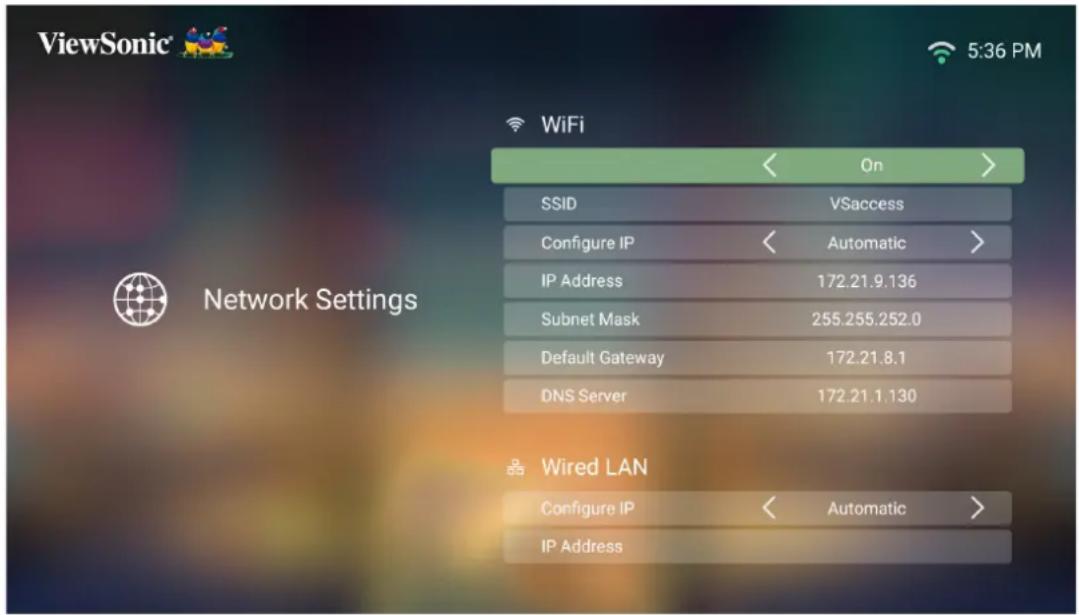

Wi-Fi 连接
Wi-Fi 加密狗是选购件。您可以按照以下步骤设置连接。

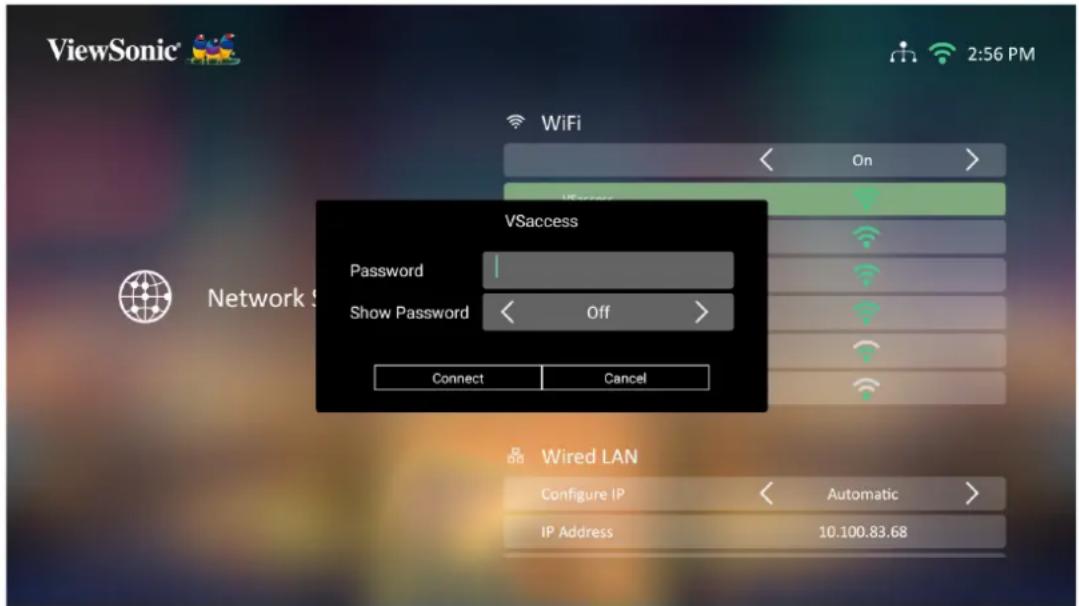

要连接到 Wi-Fi 网络：
- 将 Wi-Fi 加密狗插入投影机的 Wi-Fi 加密狗插口中。

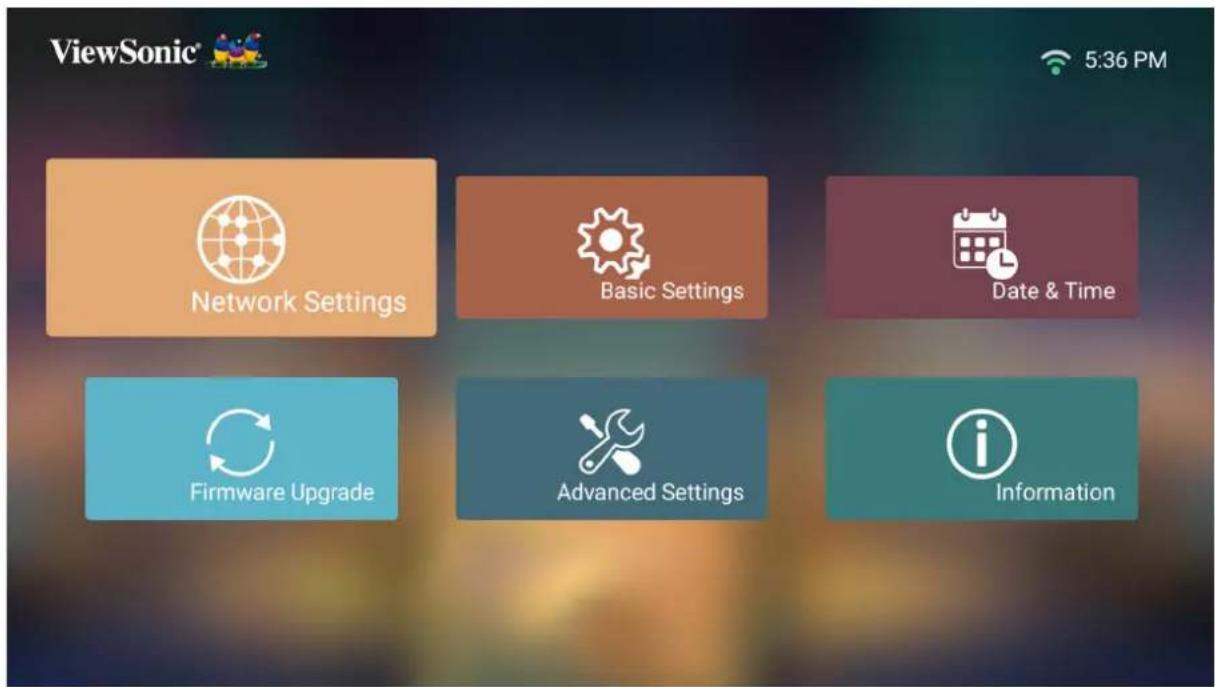

- 转到：Home（主页）> Settings（设置）> Network Settings（网络设置）> Wi-Fi
- 按遥控器上的左移或右移键选择 On (开)。
- 确保将 Wi-Fi 加密狗插入投影机的 Wi-Fi 加密狗插口中。
- 转到：Home（主页）> Settings（设置）> Network Settings（网络设置）> Wi-Fi
- 按遥控器上的左移或右移键选择 On (开)。

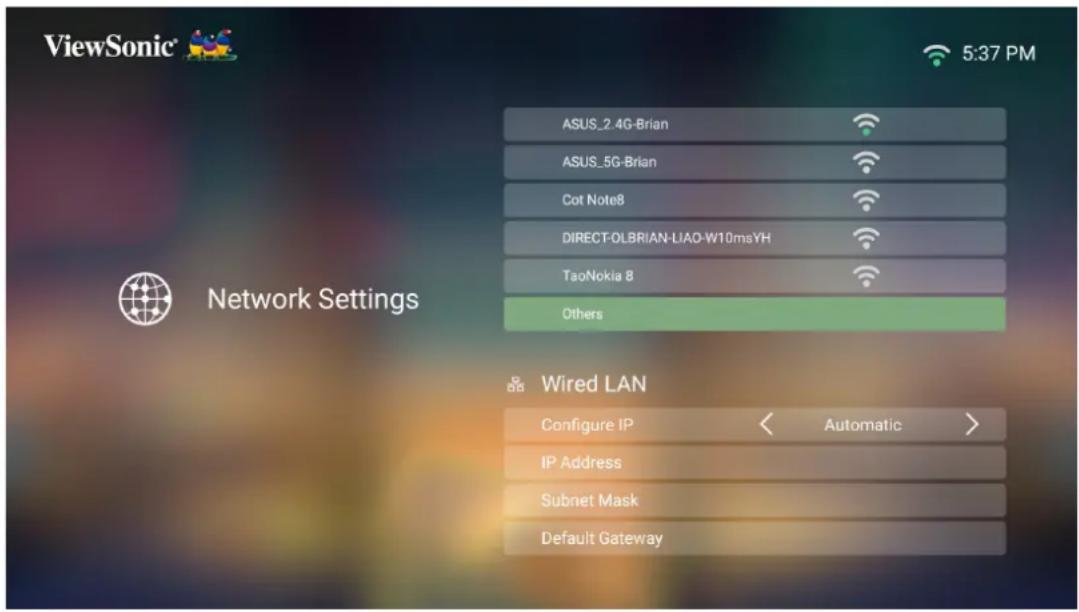

- 从可用的 Wi-Fi 网络列表中选择 Others (其他)，然后按遥控器上的确定。


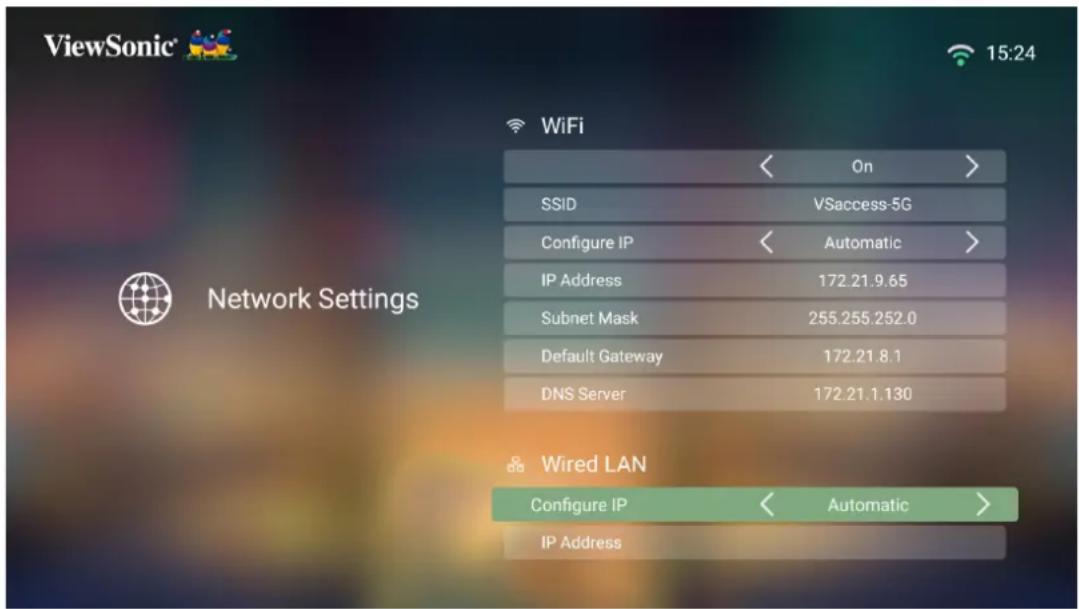

- 将 RJ45 电缆插入投影机的 LAN 端口，然后确保将另一端插入有线互联网信号源。
- 转到：Home (主页) > Settings (设置) > Network Settings (网络设置) > Wired LAN Control (有线 LAN 控制)
注：建议为 Configure IP (配置 IP) 选择 Automatic (自动)，让系统自动配置网络设置。
> 使用投影机
启动投影机
- 确保投影机的电源线正确连接到电源插座。
- 按电源按钮打开投影机。
注：启动期间状态 LED 将为蓝色。
首次激活
如果首次激活投影机，则需要选择首选语言、投影方向、网络设置和信号源输入。按照屏幕上的说明使用遥控器上的确定和上移 / 下移 / 左移 / 右移按钮。出现 Finish（完成）屏幕时，表示投影机已准备就绪。

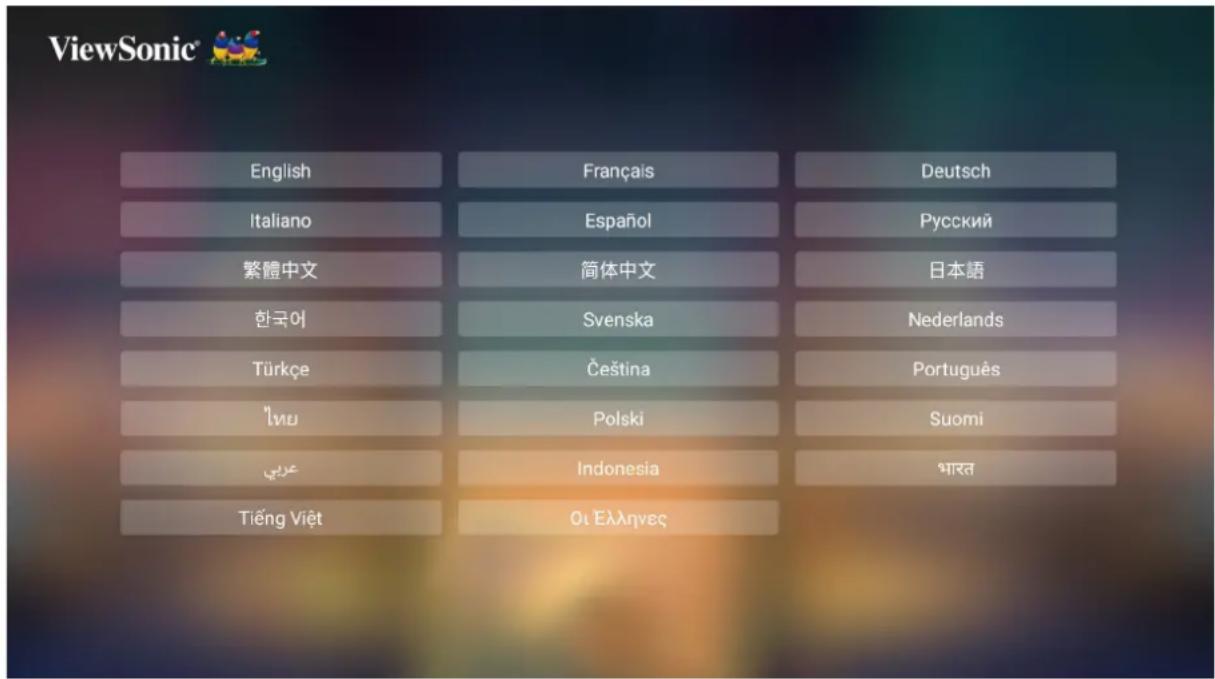

Preferred Language (首选语言)
选择所需语言并按确定确认选择。
选择所需投影方向并按确定确认选择。有关更多信息，请参见第 16 页。
处于 Home Screen (主屏幕) 时, 按下遥控器上的下移按钮快速访问 Source Input (信号源输入) 菜单。此外, 可以按遥控器上的信号源按钮。有关更多信息, 请参见第 40 页。
此投影机可同时连接到多个设备。但是，它一次只能显示一个全屏幕。
投影机将自动搜索输入源。如果连接了多个信号源，请按遥控器上的信号源按钮选择所需的输入，或者在处于 Home Screen（主屏幕）时按下移按钮，直到显示信号源列表。
注：确保已连接的信号源也已打开。
调整投影图像
调整投影机的高度和投影角度
投影机配有两 (2)个调节支脚。调整支脚会改变投影机的高度和垂直投影角度。
要将投影图像调整到所需大小，请旋转变焦环。


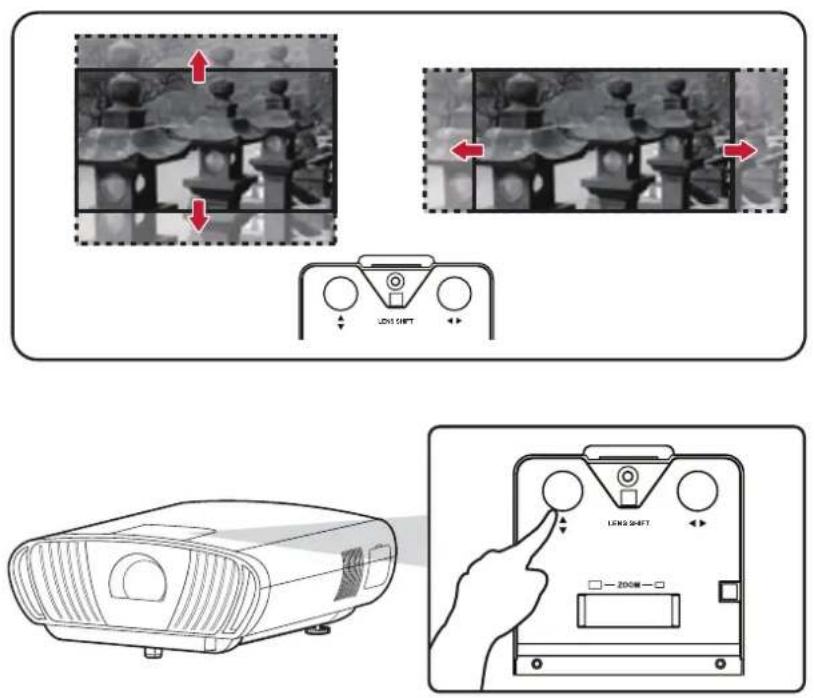

控制投影图像
通过使用投影机上的镜头移动旋钮，您可以将垂直镜头移动调整 +65% 或水平镜头移动调整 +/-25%，从而无需物理移动或与投影仪交互。当投影机安装在天花板上时，这一点尤为重要。
小心：听到咔嗒声时，不要再转动镜头移动旋钮。过度拧旋钮可能会造成损坏。向下按镜头移动旋钮以向后旋转。
镜头移动指引
- 按投影机或遥控器上的电源按钮，将显示以下消息：
- 按遥控器上的上移/下移按钮选择Turn Off (关闭), 然后按遥控器上的确定。
- 一旦关闭，状态 LED 将变为红色稳定状态。
注：按下遥控器上的电源键时，可以选择以下三个选项：Turn Off（关闭）、Restart（重新启动）和 Turn light source Off（关闭光源）。
已选输入源 - 屏幕显示 (OSD) 树
选择输入源后，可以调整 Image Setting（图像设置）和 Advanced（高级）菜单。
| 主菜单 子菜单 菜单选项 | |||
| Image Setting(图像设置) | Color Mode(色彩模式) | Brightest (高亮) | |
| TV (电视) | |||
| Movie (电影) | |||
| Gaming (游戏) | |||
| User 1 (用户1) | |||
| User 2 (用户2) | |||
| ISF Day(ISF白天) | |||
| ISF Night(ISF夜间) | |||
| Brightness (亮度) (-/+,0~100) | 6,500K | ||
| Contrast (对比度) (-/+, -50~50) | |||
| Color Temp (色温) | |||
| 7,500K | |||
| 9,300K | |||
| User (用户) Red | (-/+,0~199) | ||
| (-/+,0~199) | |||
| (-/+,0~199) | |||
| (-/+,0~199) | |||
| (-/+,0~199) | |||
| (-/+,0~199) | |||
| (-/+,0~199) | |||
| (-/+,0~199 | |||
| (-/+,0~199) | |||
| Tint (色调) (-/+, -99~99) | |||
| Saturation (饱和度) (-/+,0~199) | |||
| Sharpness (锐度) (-/+,0~31) | |||
| Gamma (灰度) 1.8 | |||
| 2.0 | |||
| 2.2 | |||
| 2.35 | |||
| 2.5 | |||
| sRGB | |||
| Cubic (立方体) | |||
| 主菜单 子菜单 菜单选项 | ||||
| Image Setting(图像设置) | Color Management(色彩管理) | Primary Color(原色) | Red(红色) | |
| Green(绿色) | ||||
| Blue(蓝色) | ||||
| Cyan(青色) | ||||
| Magenta(洋红色) | ||||
| Yellow(黄色) | ||||
| Hue(色调)(-/+,-99~99) | ||||
| Saturation(饱和度) | (-/+,0~199) | |||
| Gain(增益)(-/+,-0~195) | ||||
| Phase(相位) | ||||
| Vertical Position(垂直位置) | ||||
| Horizontal Position(水平位置) | ||||
| ISF Setting(ISF设置) | Off(关闭) | |||
| On(打开) | ||||
| ISF Mode(ISF模式) | Enable(启用) | |||
| Disable(禁用) | ||||
| Light Source Level(光源等级) | Full(全部) | |||
| Eco | ||||
| Dynamic Black 1(动态黑色1) | ||||
| Dynamic Black 2(动态黑色2) | ||||
| Reset ISF Current Color Calibration(重置 ISF当前颜色校准) | Ok(确定) | |||
| Cancel(取消) | ||||
| Test Pattern(测试图案) | Ok(确定) | |||
| Reset Current Color Settings(复位当前颜色设定) | Ok(确定) | |||
| Cancel(取消) | ||||
| 主菜单 子菜单 菜单选项 | |||
| Advanced(高级) | Aspect Ratio(宽高比) | Auto(自动) | |
| 4:3 | |||
| 16:9 | |||
| 16:10 | |||
| 2.35:1 | |||
| Anamorphic(变形) | |||
| Native(预设) | |||
| HDR Auto(自动) | |||
| SDR | |||
| EOTF Low(低) | |||
| Mid(中) | |||
| High(高) | |||
| Frame Interpolation(帧插补) | Low(低) | ||
| Mid(中) | |||
| High(高) | |||
| Off(关闭) | |||
| 主菜单 子菜单 菜单选项 | ||||
| Advanced(高级) | HDMI Range(HDMI范围) | Auto(自动) | ||
| Full(全部) | ||||
| Limited(有限) | ||||
| 3D Settings(3D设置) | 3D Sync(3D同步) | Auto(自动) | ||
| Off(关闭) | ||||
| 3D Sync Invert Disable(禁用) | ||||
| Invert(反转) | ||||

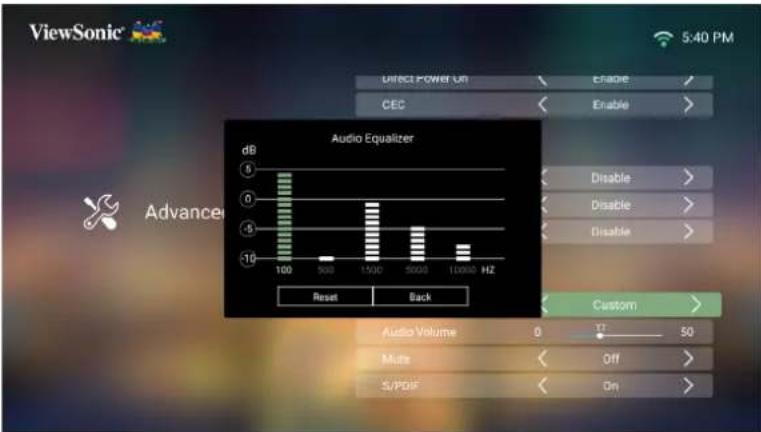

| harman/kardon Audio | Mode(音频模式) | Movie(电影) | ||
| Music(音乐) | ||||
| User(用户) | ||||
| 100Hz | ||||
| 500Hz | ||||
| 1,500Hz | ||||
| 5,000Hz | ||||
| 10,000Hz | ||||
| Audio Volume(音量) | (-/+, 0~50) | |||
| Mute(静音)Off | (关闭) | |||
| Off(打开) | ||||
| S/PDIF Off(关闭) | ) | |||
| Off(打开) | ||||
| Information(信息) | Source(信号源) | |||
| Resolution(分辨率) | ||||
| 3D Format(3D格式) | ||||
| HDR | ||||

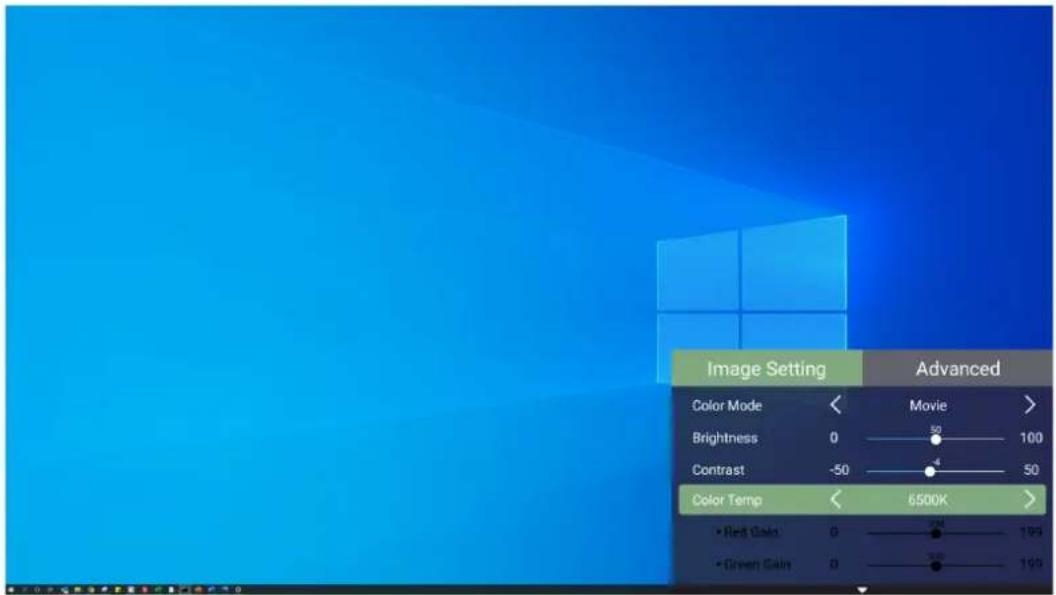

Image Setting (图像设置) 菜单

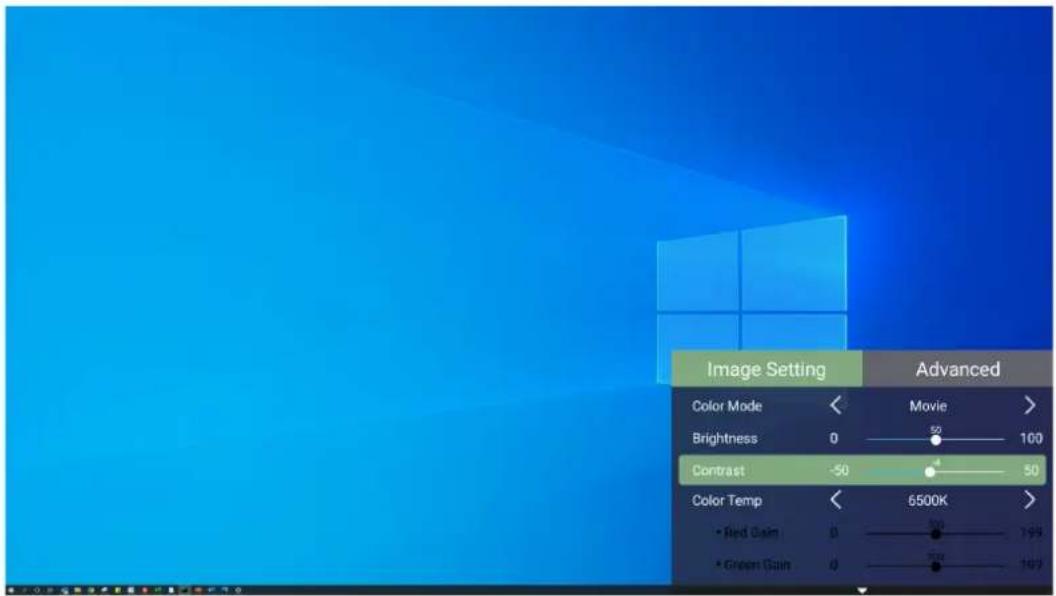

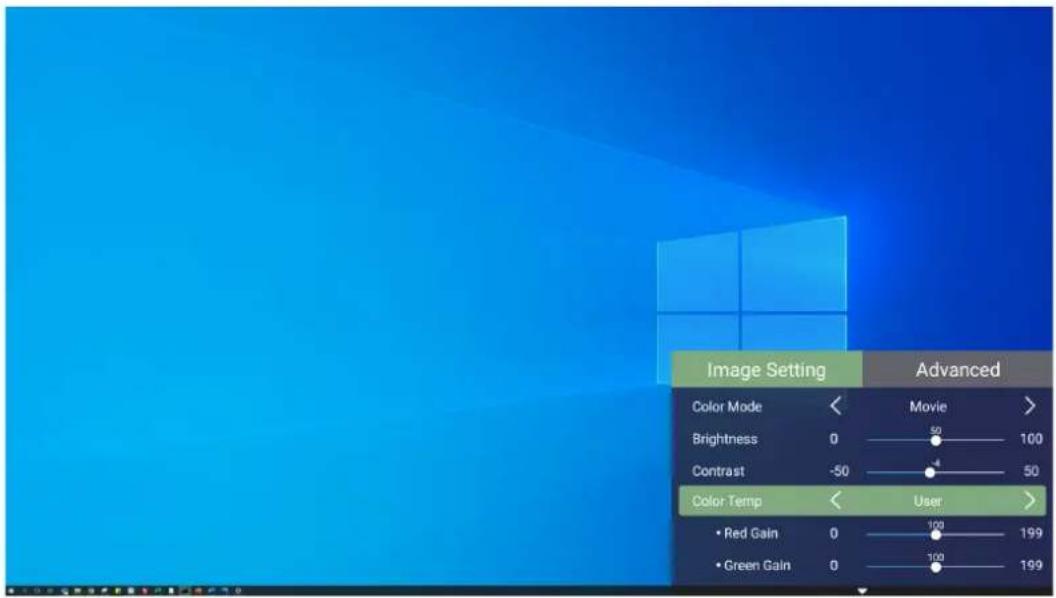

要访问 Image Setting (图像设置) 菜单：

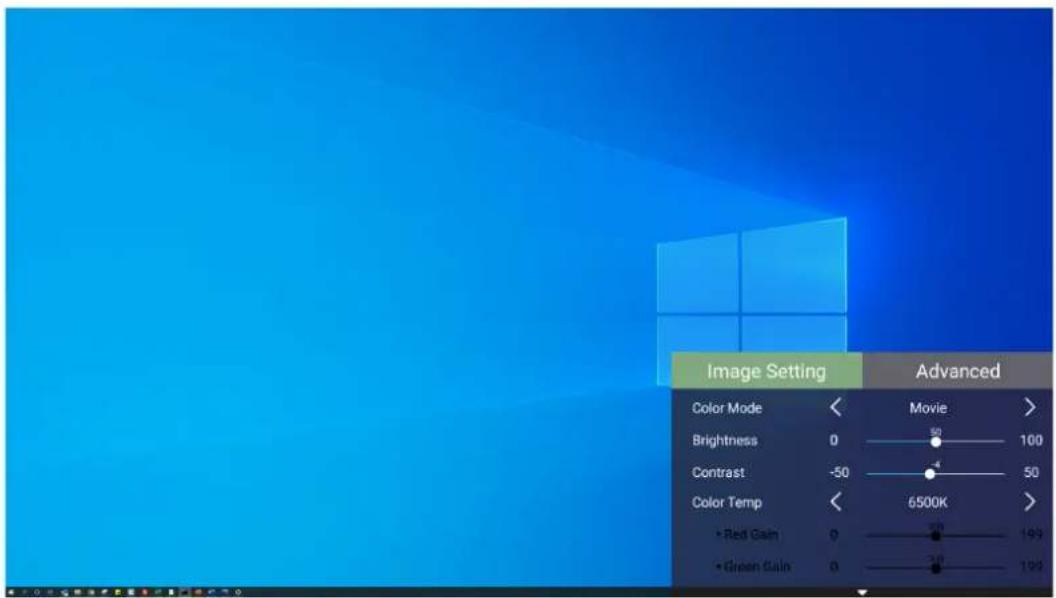

- 按遥控器上的设置。
| 菜单选项 说明 | |
| Color Mode(色彩模式) | 投影机预设有多种预定义的图像模式,您可以选择一种适合您的操作环境和输入信号的模式。Brightest(高亮)最大化投影图像的亮度。此模式适用于需要超高亮度的环境,即光线充足的房间。TV(电视)专为在光线充足的环境中观看体育比赛进行了优化。Gaming(游戏)专为玩视频游戏而设计。Movie(电影)适用于彩色电影、数码相机拍摄的视频剪辑或通过PC输入的DV。最适合低亮度环境。User 1/User 2(用户 1/用户 2)调用自定义用户设置。ISF Day/ISF Night(ISF白天 /ISF夜间)V8-4K提供校准工具,允许 ISF认证的技术人员现场调节白天和夜间模式,以满足每个用户在明暗环境中的要求。 |
| Brightness(亮度) | )设置值越高,图像越亮。值越小,图像越暗。   -3050+80 |
| Contrast(对比度) | )如果之前已根据所选输入和观看环境调整了Brightness(亮度)设置,可使用此选项设置峰值白色级别。   -300+40 |
| Color Temp(色温) | 选择色温设置。6,500K:保持正常的白色。7,500K:比6,500K更高、更冷的色温。9,300K:最高色温;使图像看起来最像蓝白色。User Color(用户颜色):根据需要调整红色、绿色和蓝色值。 |
| Tint(色调)值越大,图像越偏绿。值越小,图像越偏红。 | |
| Sharpness(饱和度) | 是指视频画面中相应颜色的量。设置越小,色彩越不饱和;实际上,设置为“0”会从图像中完全删除该颜色。如果饱和度过高,该色彩就会太强,显得不真实。 |
| Saturation(锐度) | 数值越大,画面越清晰;数值越小,画面越柔和。 |
| Gamma(灰度) | 反映输入源和图片亮度之间的关系。 |

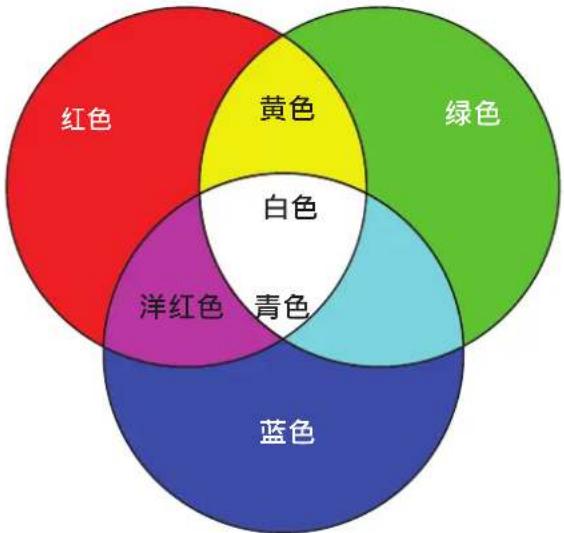

| Color Management(色彩管理) | 只有在需要控制照明度的固定设施如会议室、演讲厅或家庭影院中应考虑使用 Color Management(色彩管理)。 Color Management(颜色管理)提供色彩微调功能,按您的需求更精确地再现色彩。如果您购买了包含各种颜色测试图案并可用于测试显示器,电视,投影仪等颜色显示的测试光盘,则可在屏幕上投影光盘中的任何图像并进入 Color Management(颜色管理)菜单做出调整。 |
| Phase(相位)调整时钟相位以减轻图像变形。注:此功能仅在选择 PC输入信号时可用。 | |
| Position(位置)调整投影图像的位置。注:此功能仅在选择 PC输入信号时可用。不同时序下调整范围可能会变化。 | |
| ISF Setting(ISF设置) | 启用 ISF 菜单以进行 ISF 自定义图像校准。如果要求 ISF 密码为:上、下、上、下、左、右。 |
| ISF Mode(ISF模式) | 从颜色模式菜单中启用 / 禁用 “ISF Day/ISF Night” (ISF白天 /ISF夜间)。 |
| Light Source Level(光源等级) | 选择合适的 LED 功耗。 |
| Reset ISF Current Color Calibration(重置 ISF当前颜色校准) | 将校准设置恢复为其默认值。 |
| Test Pattern(测试图案) | 测试投影机的色彩再现效果。 |
| Reset Current Color Settings(复位当前颜色设定) | 将当前颜色设置恢复为其默认值。 |
要访问 Advanced (高级) 菜单：
1. 按遥控器上的设置。


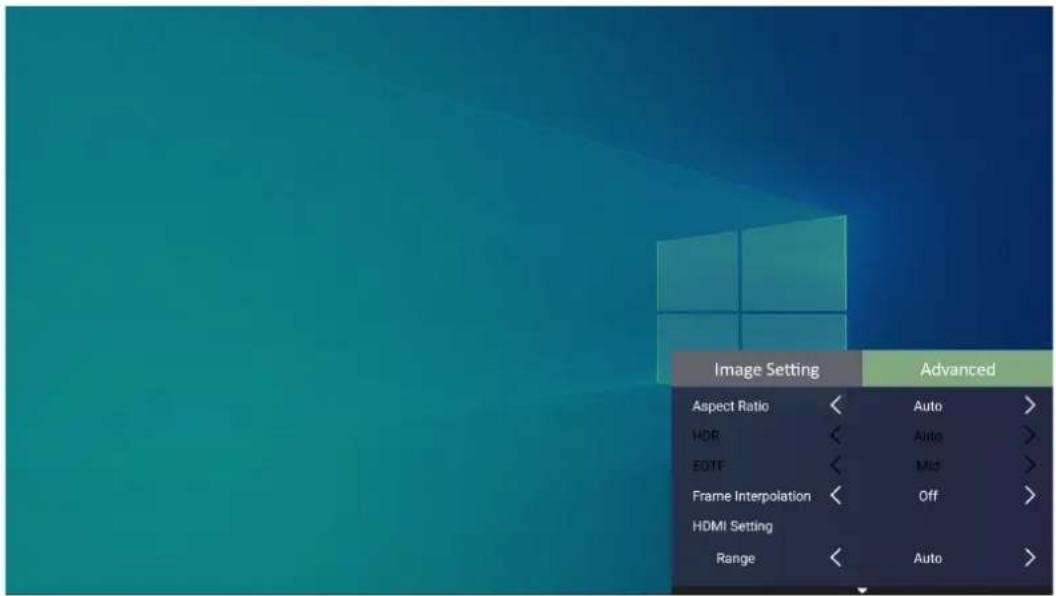

Image Setting Aspect Ratio HDR EOTF Frame Interpolation HDMI Setting Range Advanced Auto Auto Mid Off Auto- 使用上移 / 下移按钮选择菜单。
- 按返回按钮转到上一个菜单或退出。
| 菜单选项 说明 | |
| Aspect Ratio(宽高比) | Aspect Ratio (宽高比 )是图像宽度对图像高度的比例。随着数码信号处理的出现,诸如此投影机等数字显示设备可动态拉伸图像,并以不同于图像输入信号的比例缩放输出的图像。注:仅支持 HDMI/计算机信号输入。Auto (自动)按比例缩放图像,以适合投影机水平宽度的固有分辨率。当输入图像不是 4:3或 16:9,而您又想在不调整图像宽高比的情况下最大限度地使用屏幕时,适合选择此选项。4:3按比例调整图像,使其以 4:3宽高比显示在屏幕中央。这最适合 4:3的图像,例如计算机显示器、标清电视及4:3比例的 DVD电影等,因为显示时不用改变宽高比。16:9按比例调整图像,使其以 16:9宽高比显示在屏幕中央。这最适合宽高比已经是 16:9的图像,如高清电视。16:10按比例调整图像,使其以 16:10宽高比显示在屏幕中央。这最适合宽高比已经是 16:10的图像。 |
| Aspect Ratio(宽高比) | Native (预设)以图像原始分辨率进行投影,并调整其大小以适合显示区域。对于分辨率较低的输入信号,投影图像将以原始尺寸显示。2.35:1调整为 2.35:1比例的图像,以便填充屏幕。Anamorphic (变形)按比例调整图像,使其以 2.40:1宽高比显示在屏幕中央。 |
| HDR 投影机支持 | HDR 成像。可以自动检测来自 HDMI1/2/3/4端口的信号源的动态范围,并对设置进行优化,以在各种光源条件下再现内容。 |
| EOTF 根据输入源 | 自动调整图像的亮度级别。也可以手动选择亮度级别,以显示更好的图像质量。注:在 HDR 菜单中选择 SDR时,此功能不可用。 |
| Frame Interpolation(帧插补) | 平滑高速移动物体的画质。特别适合喜欢快节奏体育赛事的用户。 |
| HDMI Settings(HDMI 设置) | Range (范围)根据连接的输出设备的颜色范围设置选择合适的颜色范围。Full (全范围):将颜色范围设为 0~255。Limited (有限):将颜色范围设为 15~235。Auto (自动):将投影机设置为自动检测输入信号的范围。 |
| 3D Settings(3D 设置) | 在佩戴 3D 眼镜时显示图像的深度,使您能够以更逼真的方式欣赏 3D 电影、视频和体育赛事。用于 Blu Ray 3D。3D Sync (3D 同步 )调整并选择:Auto(自动)或 Off(尖)。3D Sync Invert如果 3D 图像深度反转,则允许进行校正。 |
| harman/kardon 调整音频设置。 | |

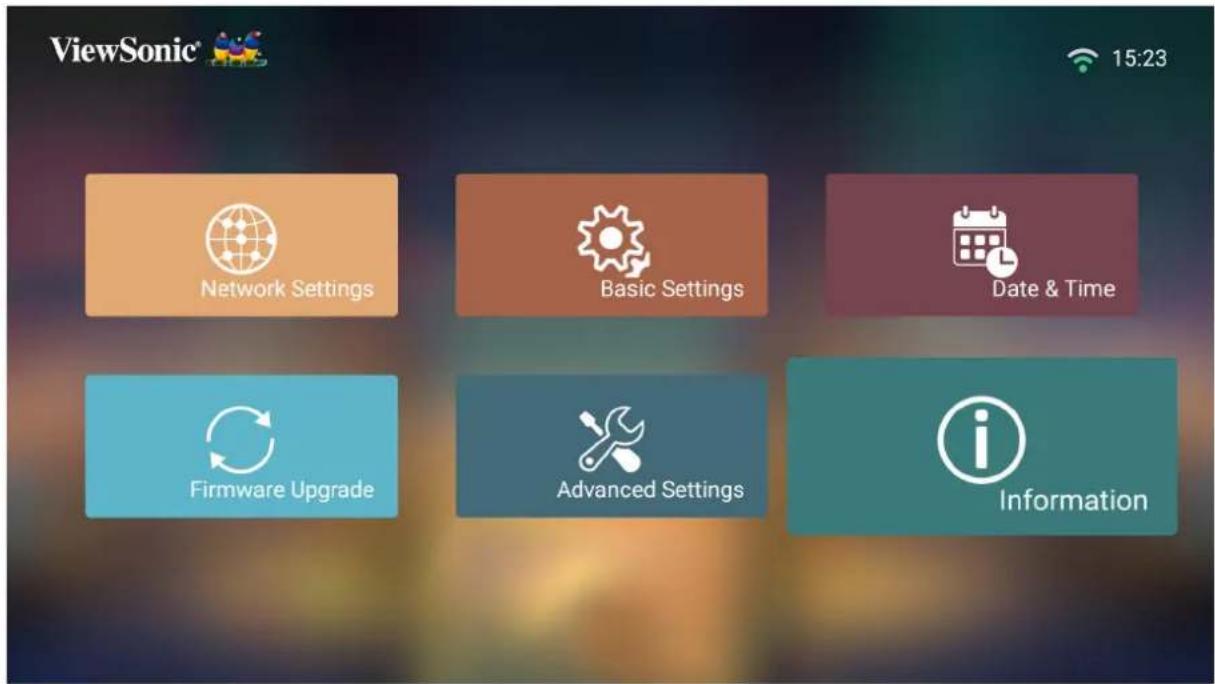

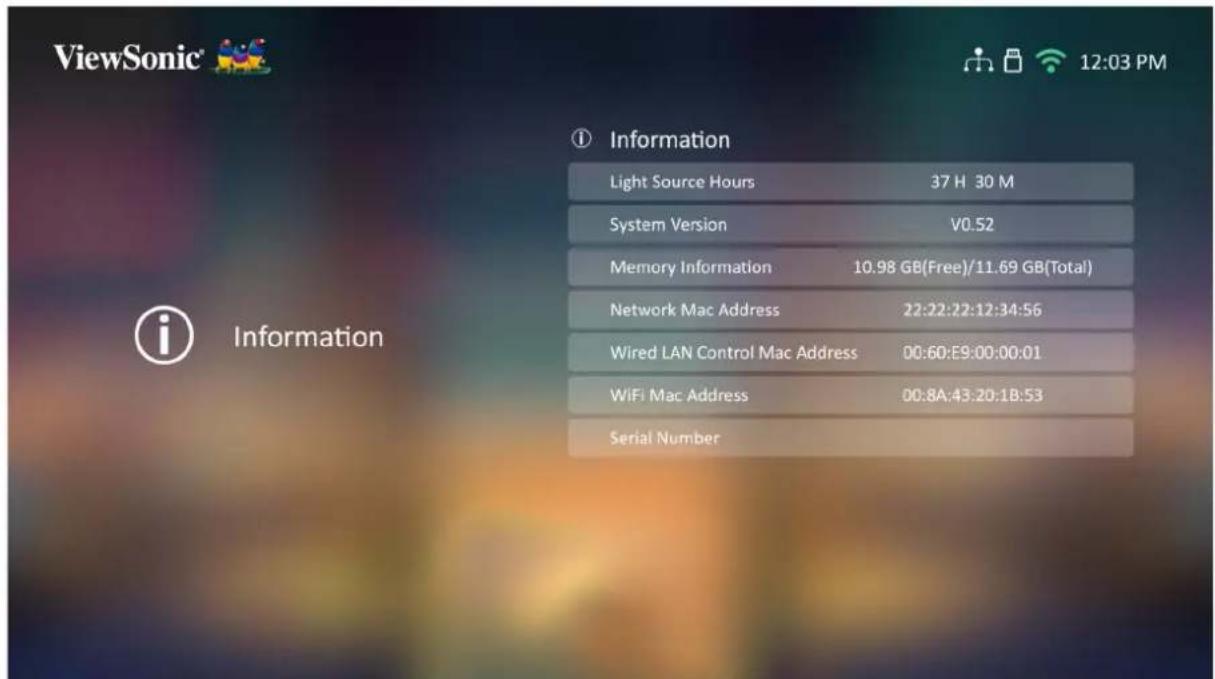

| Information(信息) | 显示输入源、分辨率、3D 格式和 HDR。 |
> 操作投影机
本节将介绍 Home Screen (主屏幕) 及其菜单。

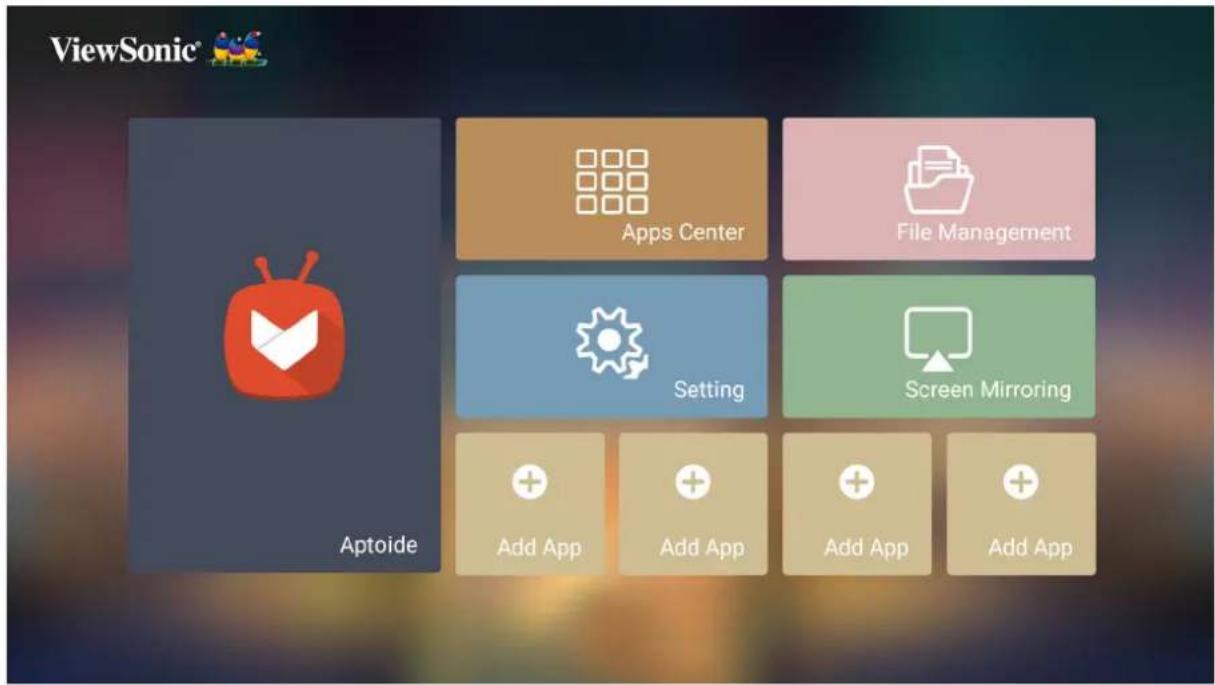

Home Screen (主屏幕)
每次启动投影机时都会显示 Home Screen (主屏幕)。要导航 Home Screen (主屏幕)，只需使用遥控器上的方向按钮即可。无论处于哪一页面，都可以随时按遥控器上的主页按钮返回 Home Screen (主屏幕)。
| 菜单 说明 | |

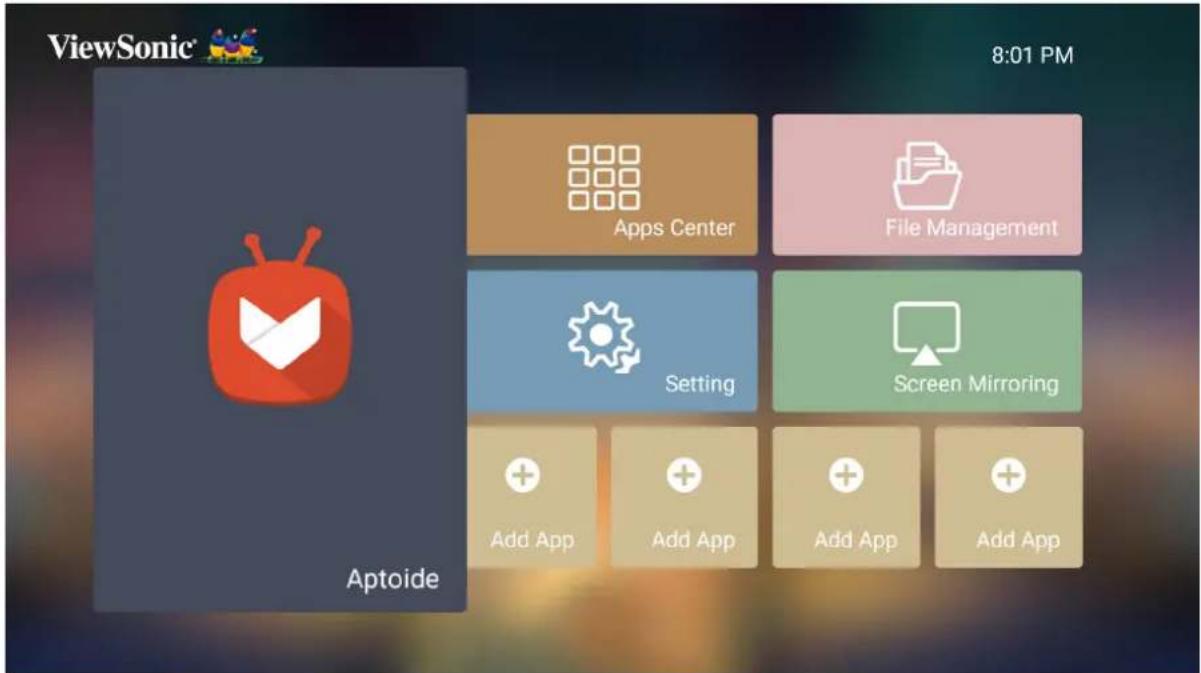

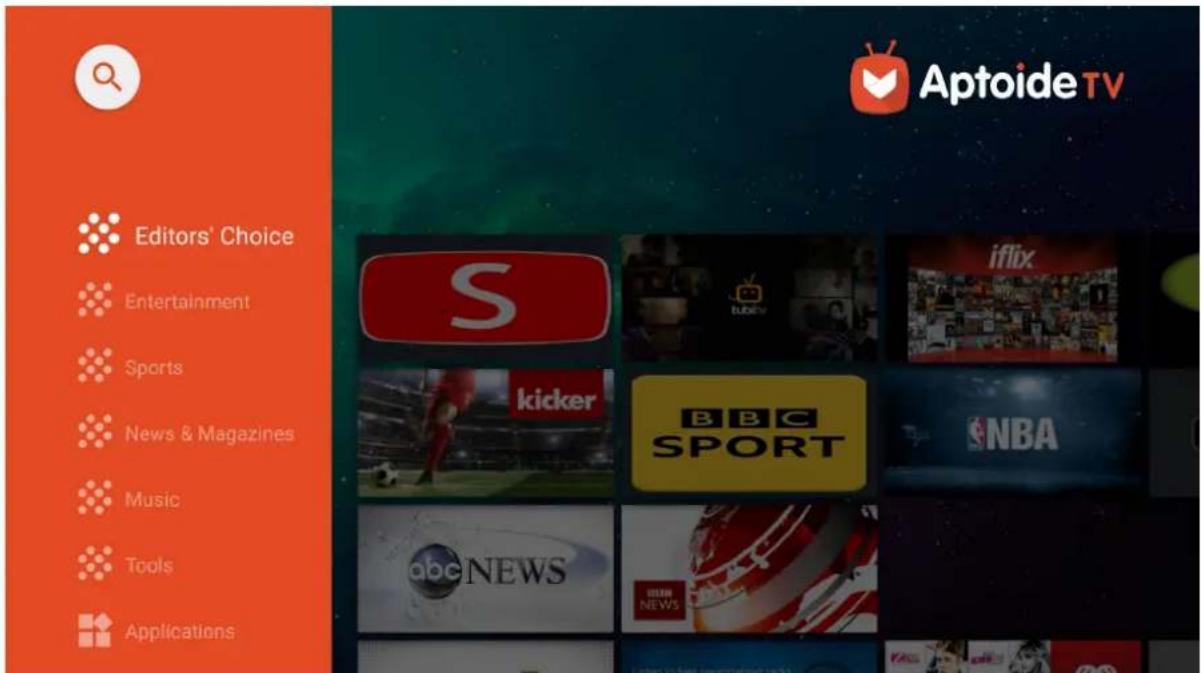

| Aptoide 用于下载 | 常见的热门应用程序。 |

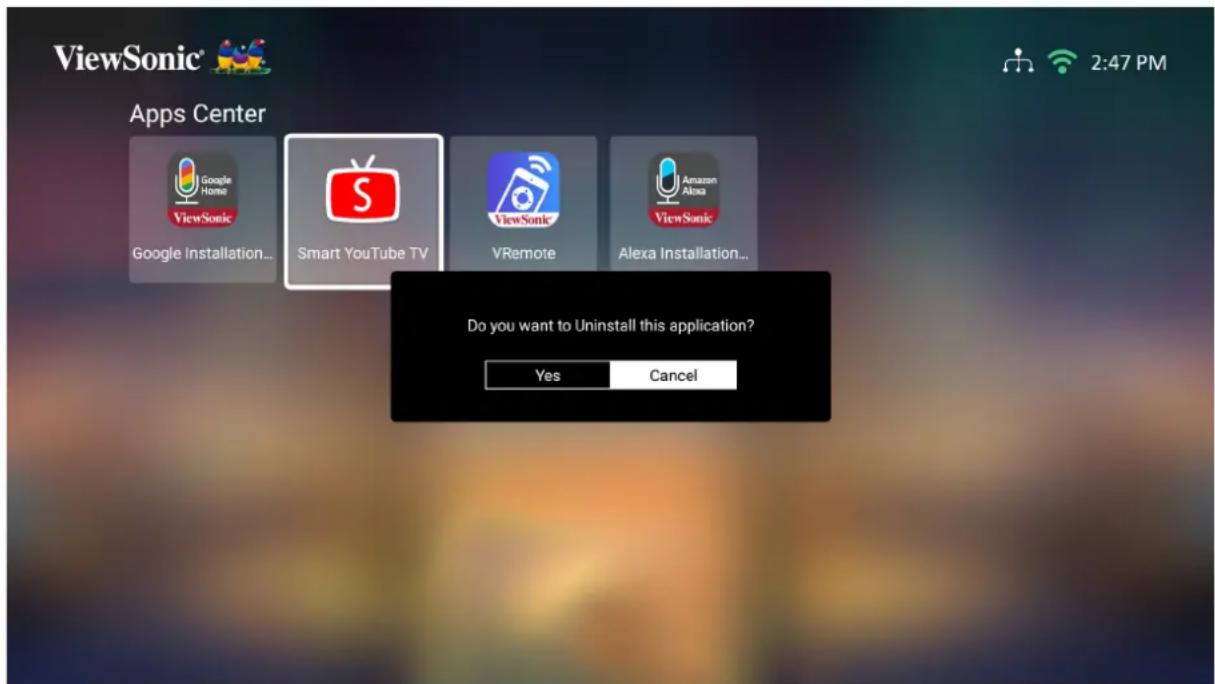

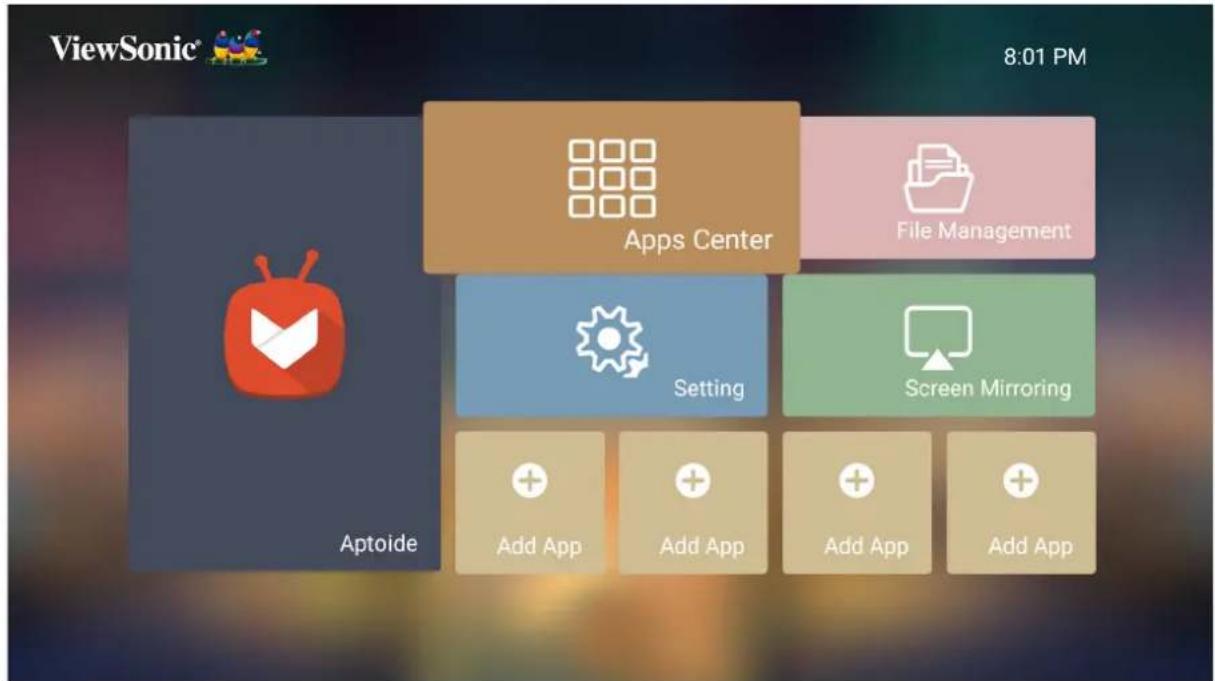

| Apps Center(应用程序中心) | 访问并查看已安装的所有应用程序。 |

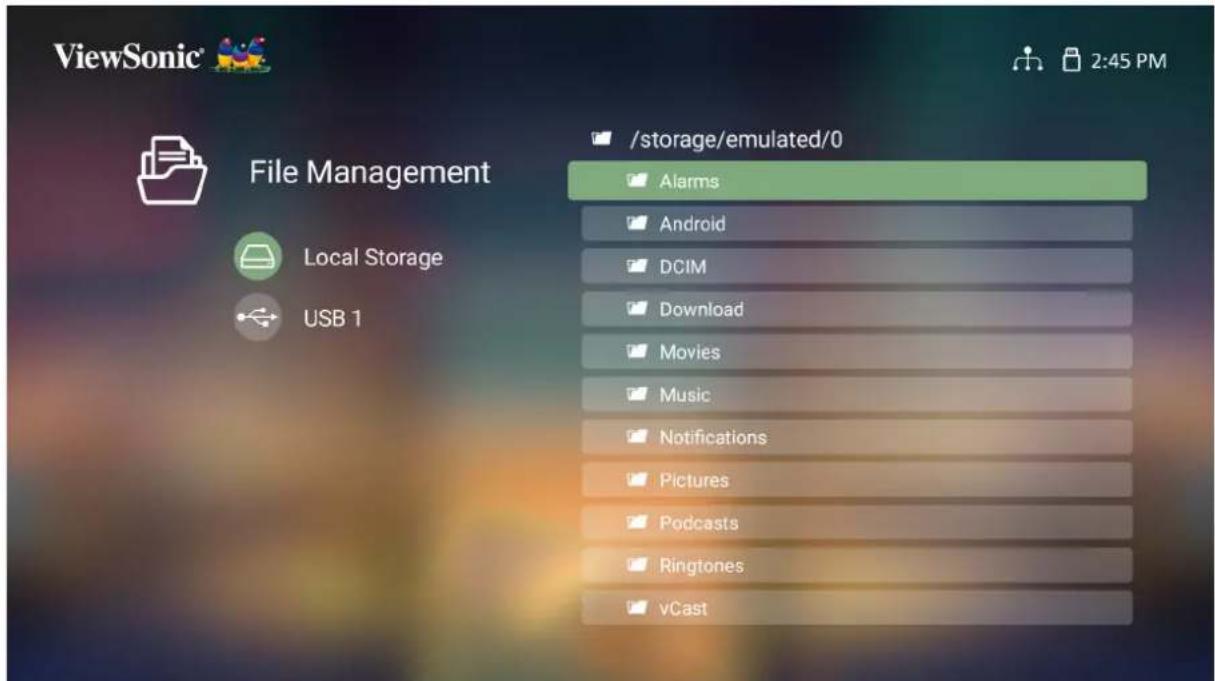

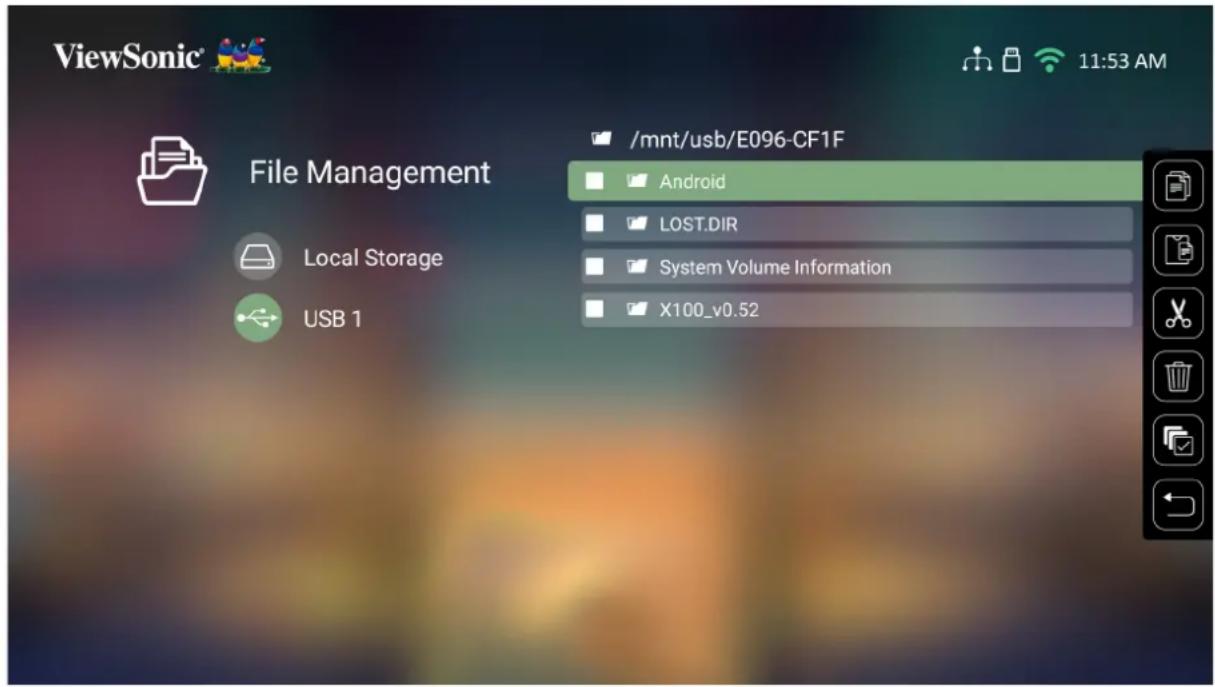

| File Management(文件管理) | 提供用于管理文件和文件夹的用户界面。 |
| Setting(设置) | 管理各种分类,例如:Network settings(网络设置Basic and Advanced settings(基本和高级设置)、Date & Time(日期和时间)、Firmware update(固件更新)和 System Information(系统信息)。 |

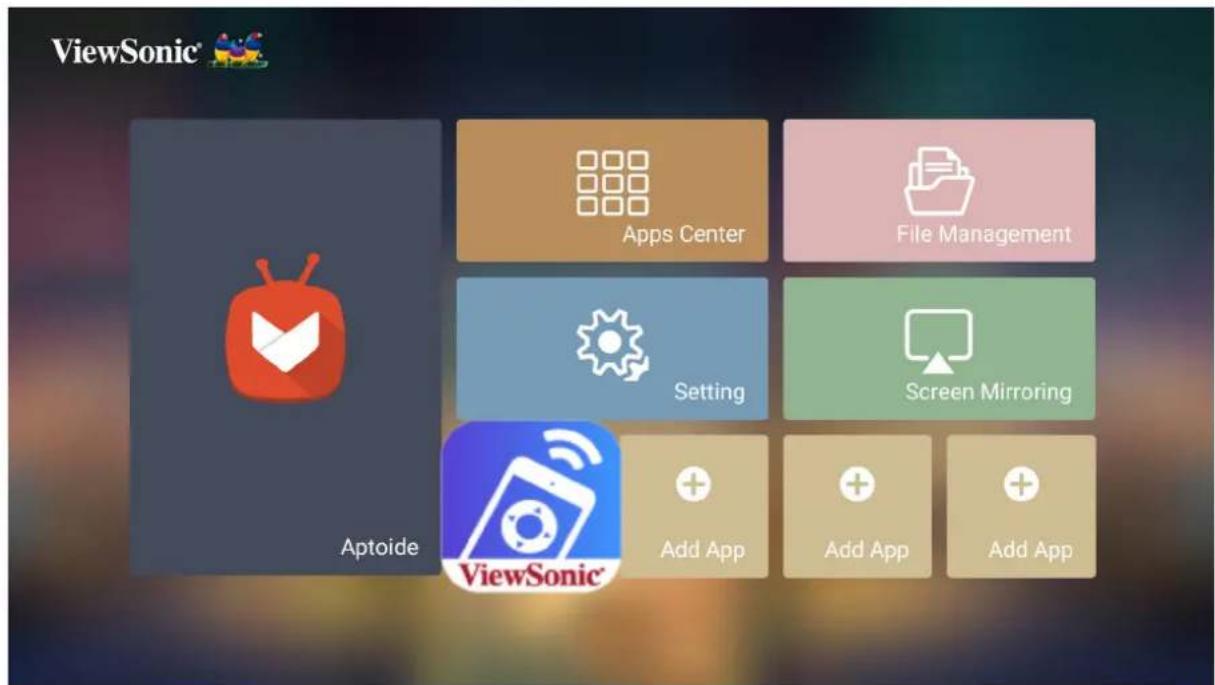

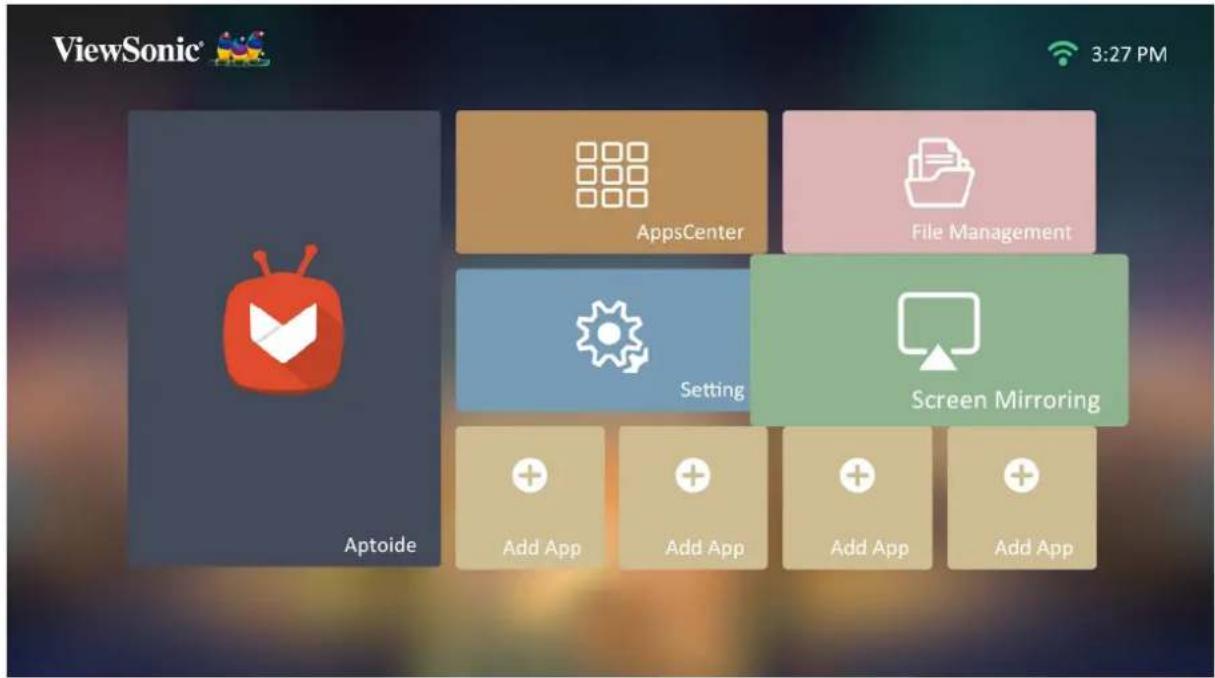

| Screen Mirroring(屏幕镜像) | 通过投影机镜像个人设备的屏幕。 |

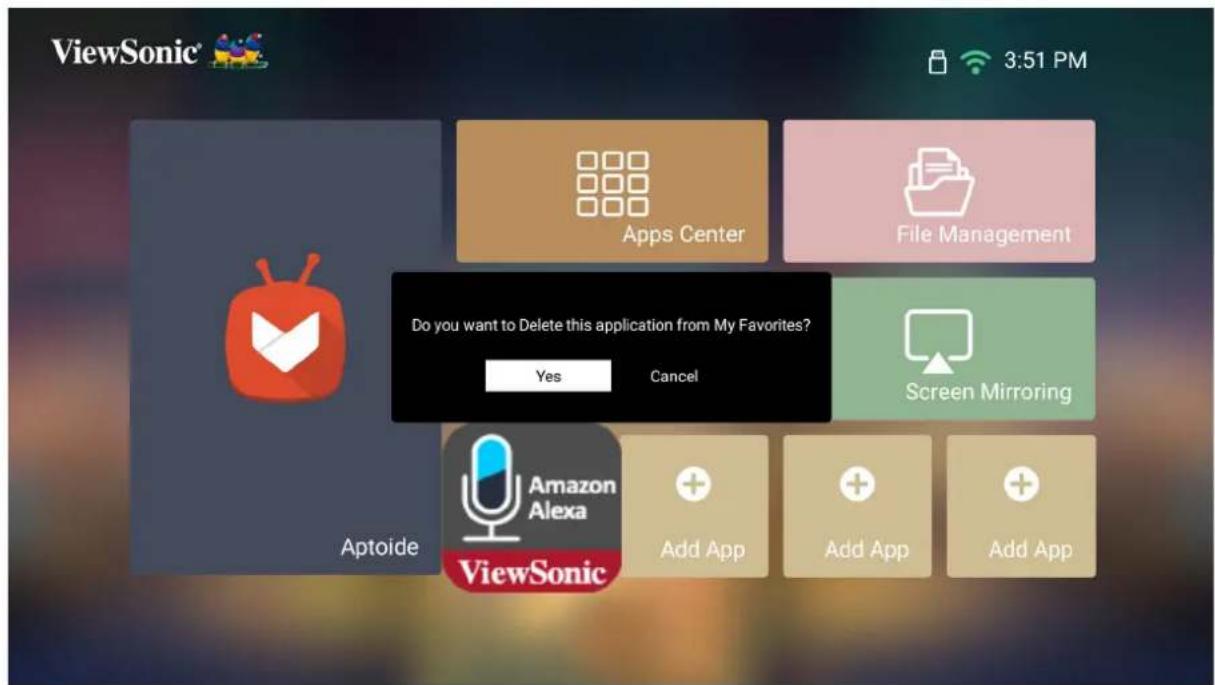

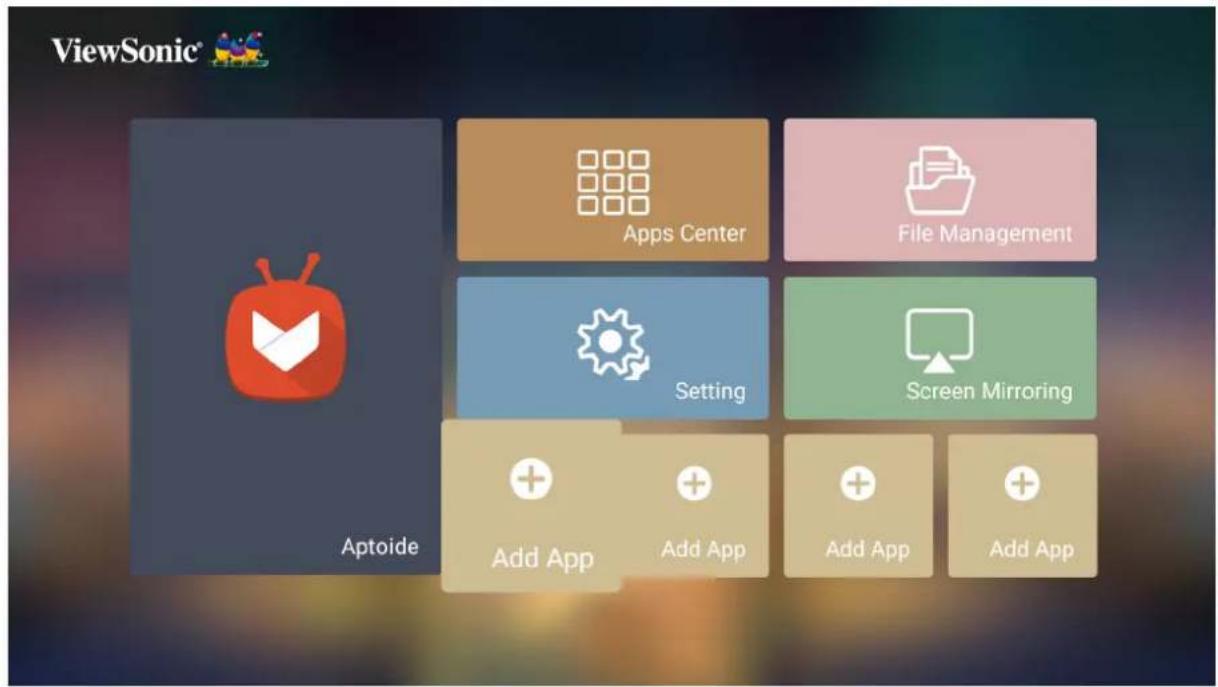

| Add App(添加应用程序) | 选择您喜爱的应用程序并将其添加到 Home Screen(主屏幕)。 |
主屏幕 - 屏幕显示 (OSD) 菜单树
| 主菜单 子菜单 菜单选项 | ||||
| Aptoide | ||||
| Apps Center(应用程序中心) | ||||

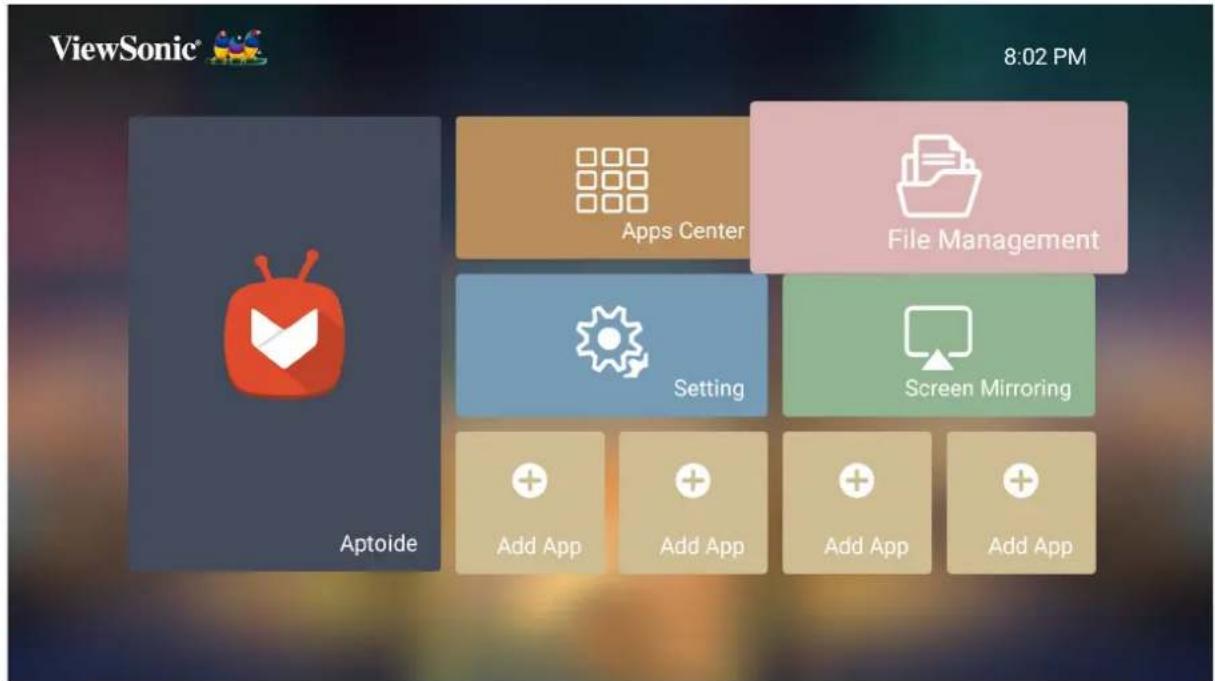

| File Management(文件管理) | ||||

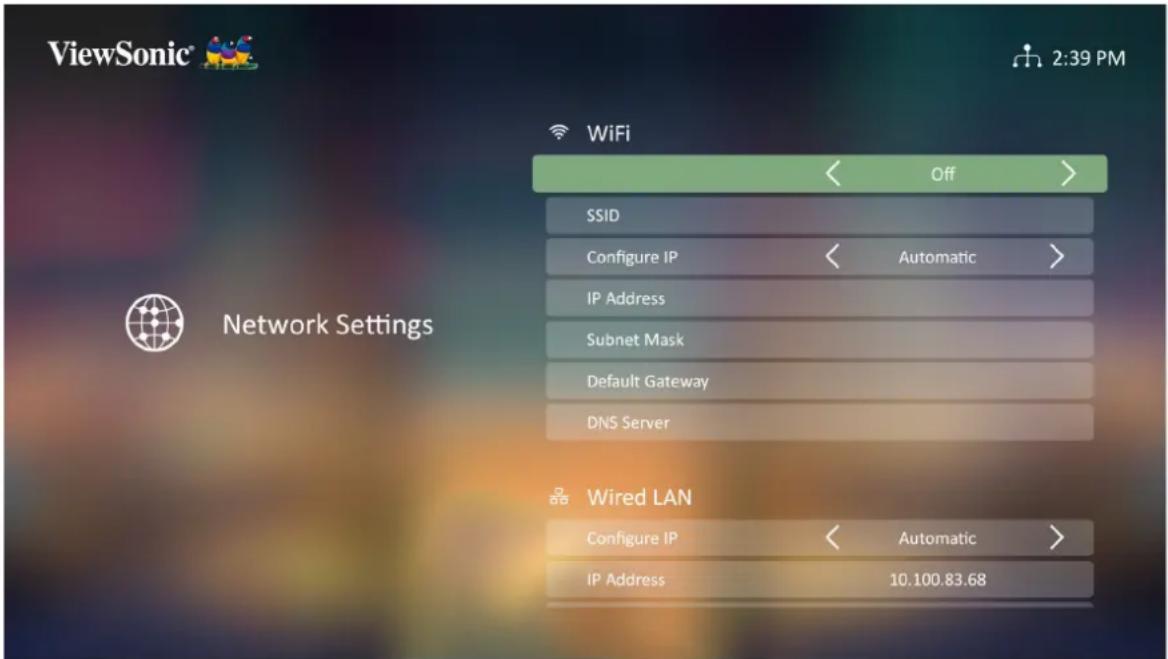

| Settings(设置) | Network Settings(网络设置) | WiFi Off(关闭) | ||
| On(打开)SSID: | ||||
| Configure IP(配置IP) | ||||
| IP Address(IP地址) | ||||
| Subnet Mask(子网掩码) | ||||
| Default Gateway(默认网关) | ||||
| DNS Server(DNS服务器) | ||||
| Others(其他) | ||||
| Wired LAN(有线 LAN) | Configure IP(配置IP) | Automatic(自动) | ||
| Manual(手动) | ||||
| IP Address(IP地址) | xxx.xxx.xxx.xxx | |||
| Subnet Mask(子网掩码) | xxx.xxx.xxx.xxx | |||
| Default Gateway(默认网关) | xxx.xxx.xxx.xxx | |||
| DNS Server(DNS服务器) | xxx.xxx.xxx.xxx | |||
| Wired LAN Control(有线 LAN控制) | Configure IP(配置IP) | Automatic(自动) | ||
| Manual(手动) | ||||
| IP Address(IP地址) | xxx.xxx.xxx.xxx | |||
| Subnet Mask(子网掩码) | xxx.xxx.xxx.xxx | |||
| Default Gateway(默认网关) | xxx.xxx.xxx.xxx | |||
| DNS Server(DNS服务器) | xxx.xxx.xxx.xxx | |||
| Standby LAN Control(待机LAN控制) | Off(关闭) | |||
| On(打开) | ||||

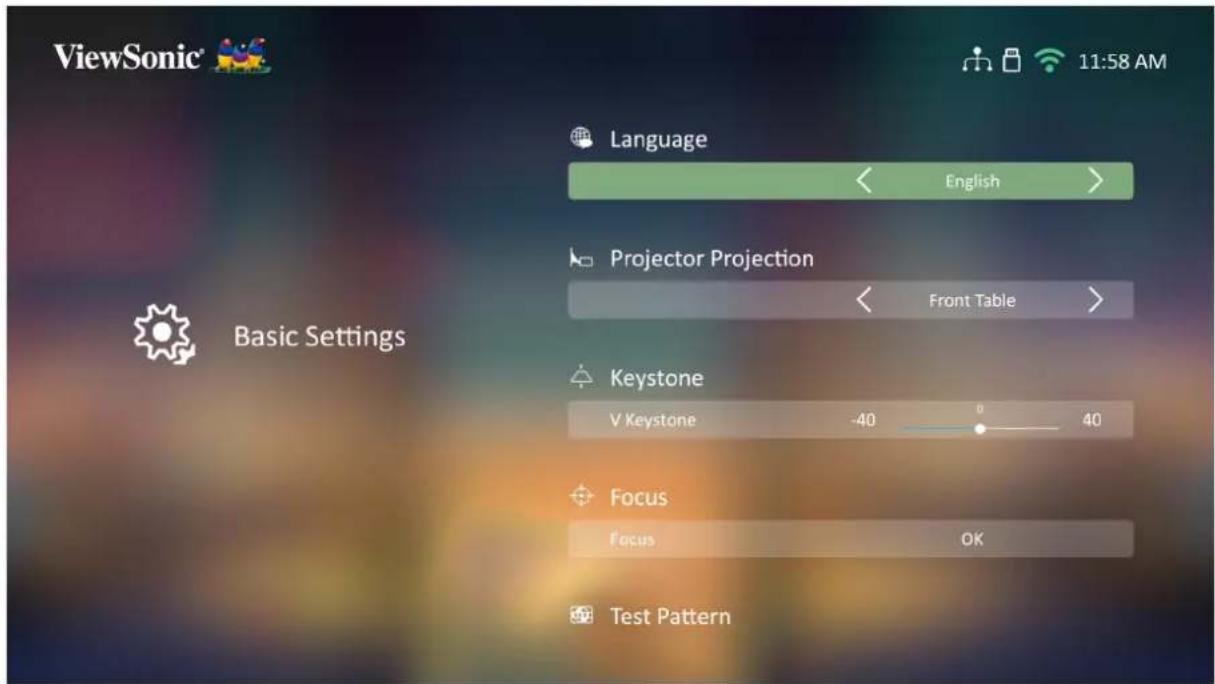

| Settings(设置) | Basic Settings(基本设置) | Language(语言) | English | |
| French | ||||
| German | ||||
| Italian | ||||
| Spanish | ||||
| Russian | ||||
| 繁體中文 | ||||
| 简体中文 | ||||
| 日本語 | ||||
| 한국어 | ||||
| Swedish | ||||
| Dutch | ||||
| Turkish | ||||
| Czech | ||||
| Portuguese | ||||
| Thai | ||||
| Polish | ||||
| Finnish | ||||
| Arabic | ||||
| Indonesian | ||||
| Hindi | ||||
| Vietnam | ||||
| Greek | ||||
| Projector Projection(投影机投影) | Front Table(桌上正投) | |||
| Front Ceiling(吊装正投) | ||||
| Rear Table(桌上背投) | ||||
| Rear Ceiling(吊装背投) | ||||
| Keystone(梯形失真校正) | (-/+, -40~40) | |||
| Focus(对焦)Ok(确定) | ||||
| Test Pattern(测试图案) | Ok(确定) | |||
| Standby Voice Control(待机语音控制) | Off(关闭) | |||
| On(打开) | ||||

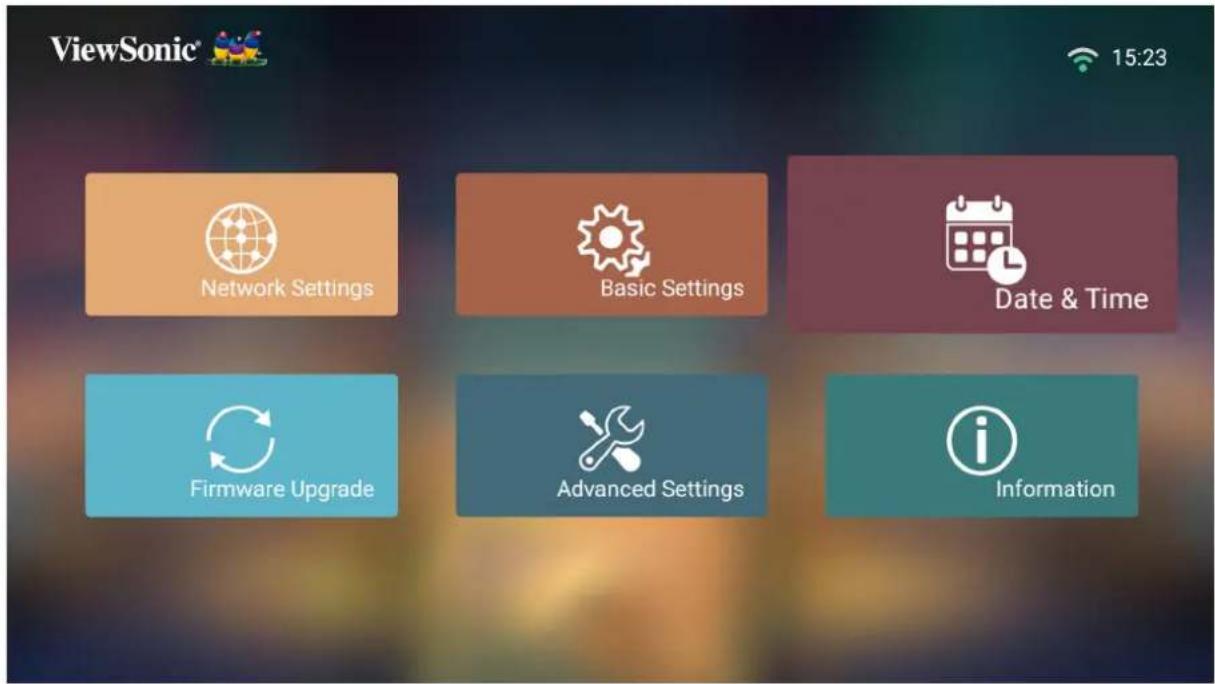

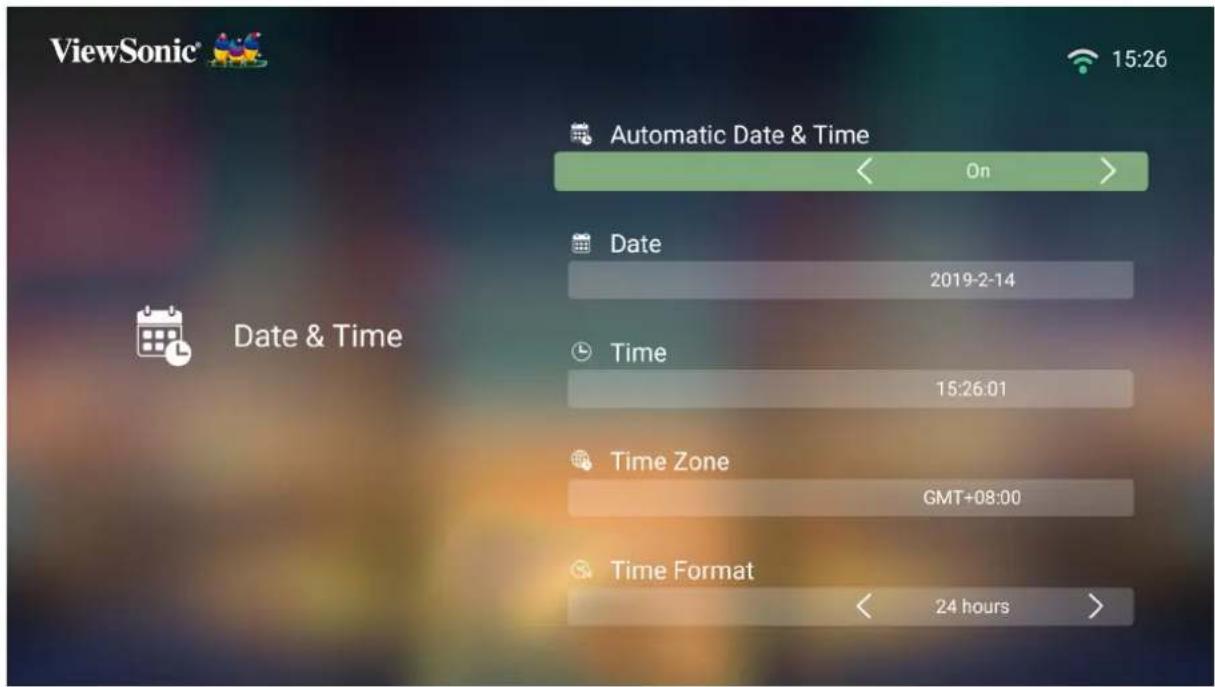

| Settings(设置) | Date & Time(日期和时间) | Automatic Date & Time(自动日期和时间) | Off(关闭) | |
| On(打开) | ||||
| Date(日期) | ||||
| Time(时间) | ||||
| Time Zone(时区) | ||||
| Time Format(时间格式) | 12 hours (12小时) | |||
| 24 hours (24小时) | ||||
| Firmware Upgrade(固件升级) | Software Update Online(在线软件更新) | |||
| Software Update By USB(USB软件更新) | ||||
| OTA Reminder(OTA提示) | Disable(禁用) | |||
| Enable(启用) | ||||
| Software Version(软件版本) | ||||
| Advanced Settings(高级设置) | Power On Source(开机信号源) | Home(主页) | ||
| HDMI 1 | ||||
| HDMI 2 | ||||
| HDMI 3 | ||||
| HDMI 4 | ||||
| Computer In(计算机输入) | ||||
| Power On Ring Tone(开机铃声) | Off(关闭) | |||
| On(打开) | ||||
| Auto Power On(自动开机) | CEC Disable(禁用) | ) | ||
| Enable(启用) | ||||
| Smart Energy(智能节能) | Auto Power Off(自动关机) | Disable(禁用) | ||
| 10 minutes(10分钟) | ||||
| 20 minutes(20分钟) | ||||
| 30 minutes(30分钟) | ||||
| Settings(设置) | Advanced Settings(高级设置) | Smart Energy(智能节能) | Sleep Timer(休眠计时器) | Disable(禁用) |
| 30 minutes(30分钟) | ||||
| 1 hour(1小时) | ||||
| 2 hours(2小时) | ||||
| 3 hours(3小时) | ||||
| 4 hours(4小时) | ||||
| 8 hours(8小时) | ||||
| 12 hours(12小时) | ||||
| Power Saving(省电) | Enable(启用) | |||
| Disable(禁用) | ||||
| harman/kardon Audio Mode(音频模式) | Movie(电影) | |||
| Music(音乐) | ||||
| User(用户) | ||||
| 100Hz | ||||
| 500Hz | ||||
| 1,500Hz | ||||
| 5,000Hz | ||||
| 10,000Hz | ||||
| Audio Volume(音量) | ||||
| Mute(静音)Off(关闭) | ||||
| On(打开) | ||||
| S/PDIF Off(关闭) | ||||
| On(打开) | ||||
| Light Source Level(光源等级) | Full(全部) | |||
| Eco | ||||
| Dynamic Black 1(动态黑色1) | ||||
| Dynamic Black 2(动态黑色2) | ||||
| High Altitude Mode(高海拔模式) | Off(关闭) | |||
| On(打开) | ||||
| RS-232 Control(RS-232控制) | Off(关闭) | |||
| On(打开) | ||||
| Reset Settings(复位设置) | Yes(是) | |||
| Cancel(取消) | ||||
| Reset To FactoryDefault(恢复出厂默认值) | Yes(是) | |||
| Cancel(取消) | ||||
| 主菜单 子菜单 菜单选项 | |||
| Settings (设置) | Information(信息) | Light Source Hours (光源时数) | ) |
| System Version (系统版本) | |||
| Memory Information (存储信息) | |||
| Network Mac Address (网络 Mac 地址 | |||
| Wired LAN Control Mac Address(有线 LAN 控制 Mac 地址) | |||
| WiFi Mac Address (WiFi Mac 地址) | |||
| Serial Number (序列号) | |||
| Screen Mirroring(屏幕镜像) | |||
| Add App(添加应用程序) | |||
| Add App(添加应用程序) | |||
| Add App(添加应用程序) | |||
| Add App(添加应用程序) | |||
菜单操作
Aptoide
投影机预装了 Aptoide 商店，用户可在其中下载和安装不同的应用程序。
- 选择：Home (主页) > Aptoide。
- 使用方向按钮导航菜单选项。找到首选应用程序后，按确定按钮安装应用程序。
注：用户可以在 File Management (文件管理) 中通过 .apk 文件安装第三方应用程序。但某些第三方应用可能存在兼容性问题。此外，有些应用程序可能只适用于特定地区和 / 或需要键盘和鼠标。
Apps Center (应用程序中心)
查看、启动和卸载应用。
- 要查看您的应用程序，请选择：Home (主页) > Apps Center (应用程序中心)。
- 使用方向按钮选择所需的应用程序。然后按遥控器上的确定启动应用程序。
要卸载应用程序
- 通过如下选择打开 Apps Center (应用程序中心): Home (主页) > Apps Center (应用程序中心)。
- 使用方向按钮选择所需的应用程序。
- 按住遥控器上的确定三 (3) 秒钟。将出现以下对话框：
注：按遥控器上的主页按钮可随时返回 Home Screen（主屏幕）。
File Management (文件管理)
轻松管理文件和文件夹。
- 选择：Home (主页) > File Management (文件管理)。
- 在源列表中选择设备：USB、本地存储等。使用方向按钮选择所需文件。然后按遥控器上的确定打开所选文件。
注：按遥控器上的主页按钮可随时返回 Home Screen（主屏幕）。
如何编辑文件
- 进入 File Management (文件管理)，按住确定按钮三 (3) 秒钟。
- 每个文件的前面都会出现一个复选框。使用方向按钮，然后按确定选择一个或多个文件。


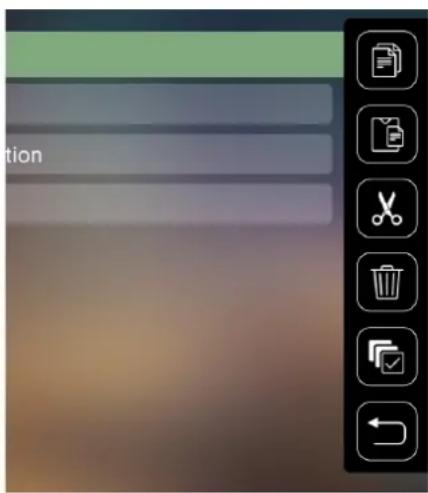

Option- 选择所需的操作，然后按确定执行操作。
- 如果要复制或剪切，请选择目标文件夹以完成此过程。
如何使用控制栏按钮
如果选择打开视频、音乐或照片文件，控制栏按钮将出现在屏幕上。
| 图片 | 视频 音乐 | ||||
 | 后面 后面 后面 |  |  | ||
 | 播放 倒回 |  |  | 播放 | |
 | 下一页 播放 暂停 |  |  | ||
 | 放大 暂停 下一页 |  |  | ||
 | 缩小 快进 随机 |  |  | ||
 | 旋转(向左) 下一页 |  |  | 全部重复 | |
 | 旋转(向右) 单曲重复 |  | |||
 | 播放列表 | ||||
 | 信息 | ||||
USB 使用提示
使用 USB 读取和 / 或存储时，请注意以下事项：
- 某些 USB 存储设备可能不兼容。
- 如果使用 USB 延长线，USB 设备可能无法识别 USB。
- 仅可使用通过 Windows FAT32 或 NTFS 文件系统格式化的 USB 存储设备。
- 较大的文件需要较长时间进行加载。
- USB 存储设备中的数据可能损坏或丢失。备份重要文件。
支持的文件格式
支持的 Office 格式：
| 文档查看功能 | 项目 指示灯 | |
| doc/docx 能够打开和读取 doc/docx 格式的文档 | ||
| xls/xlsx 能够打开和读取 xls/xlsx 格式的文档 | ||
| ppt/pptx 能够打开和读取 ppt/pptx 格式的文档 | ||
| Pdf 能够打开和读取 pdf 格式的文档 | ||
| 支持的界面语言 | 支持 44 种界面语言 | 英语、简体中文、繁体中文、中文(香港)西班牙语(LA)、法语(EU)、PT(EU)、PT(BR)、德语、俄语、意大利语、瑞典语、西班牙语(EU)、韩语、阿拉伯语、波斯语、塞尔维亚语、波斯尼亚语、马其顿语、保加利亚语、乌克兰语、希腊语、挪威语、丹麦语、捷克语、匈牙利语、斯洛伐克语、波兰语、罗马尼亚语、芬兰语、爱沙尼亚语、拉脱维亚语、立陶宛语、英国英语、斯洛文尼亚语、克罗地亚语、土耳其语、越南语、马哈萨语印度尼西亚、荷兰、马来语、泰语、印地语、希伯来语、缅甸语、加泰罗尼亚语。 |
支持的多媒体格式：
| 扩展 编解码器 | ||
| .xvid.avi | 视频 Xvid, H.264, H.265 | |
| 音频 MP3 | ||
| .mp4.m4v.mov | 视频 H.264, H.265/MPEG 4 | |
| 音频 AAC | ||
| .mkv 视频 H.264, H.265 | ||
| .ts.trp.tp.mts.m2ts | 视频 H.264, H.265, MPEG2 | |
| 音频 MP3/AAC | ||
| .vob | 视频 MPEG1, MPEG2 | |
| 音频 DVD-LPCM | ||
| .mpg 视频 MPEG1 | ||
Setting ( 设置 )
在 Setting (设置) 下，可以调整 Network (网络)/Basic (基本) 和 Advanced Settings (高级设置)、Date & Time (日期和时间)、Firmware Update (固件更新)，并可查看信息。
- 选择：Home (主页) > Settings (设置) > Network Settings (网络设置)
- 选择其中一个可用选项：Wi-Fi 或有线 LAN。
通过 LAN 环境控制投影机
投影机支持 Crestron® 软件。通过 LAN 控制设置菜单中的正确设置，当计算机和投影机正确连接到同一局域网时，您可以使用 web 浏览器从计算机管理投影机。

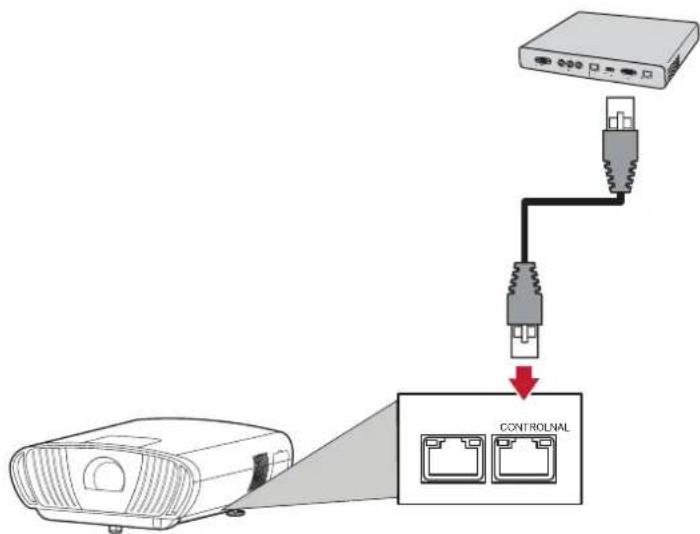

- 使用 RJ45 电缆，一端连接到投影机的 RJ45 控制端口，另一端连接到网络。
- 转到：Setting (设置) > Network Settings (网络) > Wired LAN Control (有线 LAN 控制)。
- 选择 Configure IP (配置 IP) 并确保其设置为 Automatic (自动)。
- 等待 15-20 秒，然后重新输入 LAN Settings (LAN 设置)。现在，投影机的 IP 地址、子网掩码、默认网关和 DNS 服务器设置将显示。
- 记下投影机 IP 地址行中显示的 IP 地址。
注：
- 如果投影机的 IP 地址仍未显示，请与网络管理员联系。
- 如果 RJ45 电缆未正确连接，Projector IP Address (投影机 IP 地址)、Subnet Mask (子网掩码)、Default Gateway (默认网关) 和 DNS Server (DNS 服务器) 将显示 0.0.0.0。确保电缆已正确连接，然后再次尝试上述步骤。
- 如果需要在待机状态下连接到投影机，请在 Network Settings（网络设置）菜单中将 Standby LAN Control（待机 LAN 控制）设置为 On（开）。
如果您在手动静态 IP 环境中：
- 使用 RJ45 电缆，一端连接到投影机的 RJ45 控制端口，另一端连接到网络。
- 转到：Setting（设置）> Network Settings（网络）> Wired LAN Control（有线 LAN 控制）。
- 突出显示 LAN Settings (LAN 设置) 并选择 Manual IP (手动 IP)。
- 有关投影机 IP 地址、子网掩码、默认网关和 DNS 服务器的信息，请与 ITS 管理员联系。
- 使用方向按钮，选择要修改的项目，然后按左 / 右键输入值。
- 保存时选择 Apply (应用) 并按 Enter (进入)。
注：如果 RJ45 电缆未正确连接，Projector IP Address（投影机 IP 地址）、Subnet Mask（子网掩码）、Default Gateway（默认网关）和 DNS Server (DNS 服务器）将显示 0.0.0.0。确保电缆已正确连接，然后再次尝试上述步骤。
通过 Web 浏览器控制投影机
一旦获得投影机的正确 IP 地址且投影机已打开或处于待机状态，您就可以使用同一局域网上的任何计算机来控制投影机。
注：
- 如果使用的是 Microsoft Internet Explorer，请确保其是 7.0 或更高版本。
- 截图仅供参考，可能与实际设计不同。
- 请注意以下列表中输入长度（包括空格和其他标点键）的限制：
| 分类项目 输入长度 最大字符数 | |||
| Network Settings(网络设置) | Network(网络) | DHCP/Manual(DHCP/手动) | (不适用) |
| IP Address (IP 地址) | XXX.XXX.XXX.XXX | ||
| Subnet Mask(子网掩码) | XXX.XXX.XXX.XXX | ||
| Gateway (网关) XXX.XXX.XXX.XXX | |||
| DNS Server(DNS 服务器) | XXX.XXX.XXX.XXX | ||
| Password(密码) | Administrator(管理员) | (不适用) | |
| New Password(新密码) | 4 | ||
| Confirm Password(确认密码) | 4 | ||
| SNMP SysLocation | 22 | ||
| SysName 22 | |||
| SysContact 22 | |||
| Email Alert(电子邮件提醒) | Email Setting(电子邮件设置) | To (收件人) 40 | |
| Cc (抄送) 40 | |||
| Subject (主题) 40 | |||
| From (发件人) | 40 | ||
| SMPT Setting(SMPT 设置) | Server (服务器) 30 | ||
| User Name (用户名) | 21 | ||
| Password (密码) | 14 | ||
| Email Alert(电子邮件提醒 | Alert Condition)(提醒条件) | Fan Error(风扇错误) | (不适用) |
| Light Source Error(光源错误) | (不适用) | ||
| Over Temperature(温度过高) | (不适用) | ||
| Submit(提交)(不适用) | |||
| Issue Test Mail(问题测试邮件) | (不适用) | ||

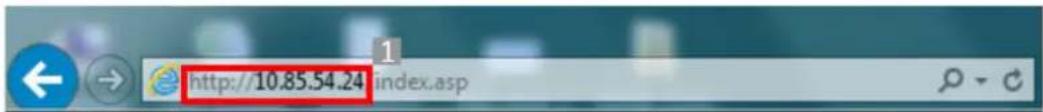

- 在浏览器的地址栏中输入投影机的地址，然后按 Enter (进入)。


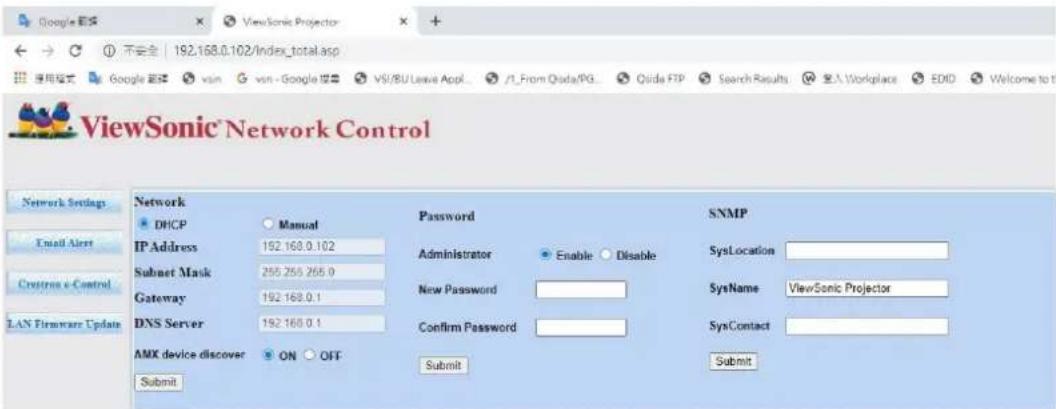

http://10.85.54.24 index.asp- 网络控制的主页将加载：
- 此页面允许您对 SNMP 设置进行调整。
- 如果投影机连接到支持简单邮件传输协议（SMTP）的网络，您可以将其配置为在重大事件发生时通过电子邮件向您发出提醒。
- Crestron (e-Control)® 页面显示 Crestron (e-Control)® 用户界面。
关于 Crestron (e-Control)®

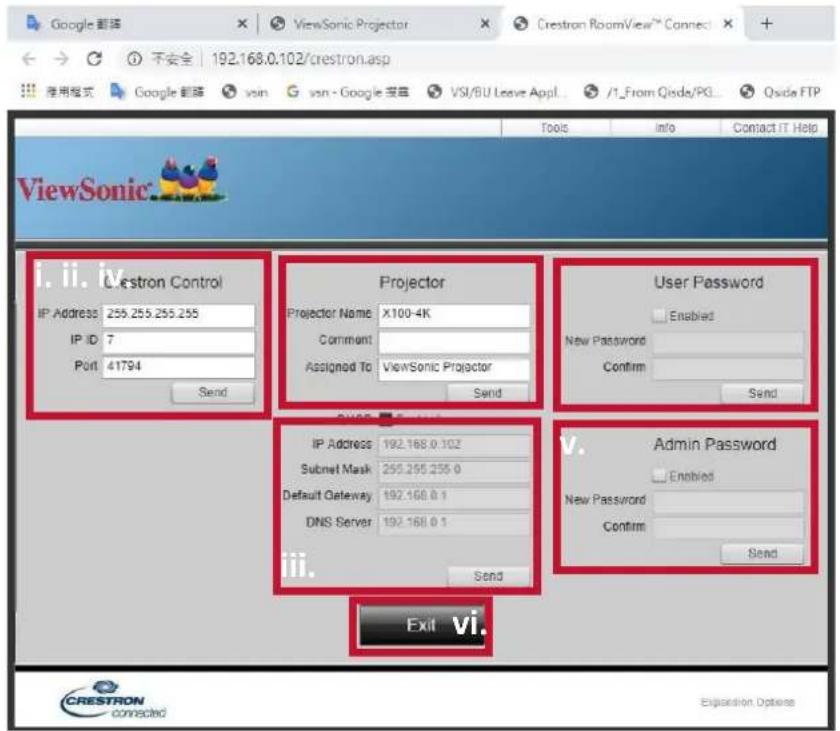

Crestron (e-Control)® 页面提供多个虚拟键来控制投影机或调整投影画面。
ii. 要在输入信号之间切换，请单击所需信号。
注：
- 信号源列表根据投影机上可用的连接而变化。
- 使用投影机控制面板或遥控器更改 OSD 菜单设置时，web 浏览器需要一段时间才能将这些更改与投影机同步。
Tools (工具) 页允许您管理投影机、配置 LAN 控制设置以及安全访问投影机上的远程网络操作。
i. 此部分仅用于 Crestron 控制系统。有关设置信息，请联系 Crestron 或参阅其用户手册。
ii. 提供投影机名称，跟踪其位置，以及相关负责人。
iii. 配置 LAN 控制设置。
iv. 设置后，访问投影机上的远程网络操作将受到密码保护。
v. 设置后，访问 Tools (工具) 页面将受到密码保护。
注：
- 为防止出错，只在 Tools（工具）页上输入英文字母和数字。
- 调整完成后，按 Send (发送) 按钮，投影机的数据将被保存。
vi. 按 Exit (退出) 返回远程网络操作页面。
请注意以下列表中输入长度（包括空格和其他标点键）的限制：
| 分类项目 输入长度 | 最大字符数 | |
| Crestron Control (Crestron 控制) | IP Address (IP 地址 ) 16 | |
| IP ID 4 | ||
| Port (端口 ) 5 | ||
| Projector (投影机) | Projector Name (投影机名称) | 22 |
| Comment (注解 ) 32 | ||
| Assigned To (分配给 ) 22 | ||
| Network Configuration (网络配置) | DHCP (Enabled) (DHCP 已启用) | (不适用) |
| IP Address (IP 地址 ) 16 | ||
| Subnet Mask (子网掩码 ) 16 | ||
| Default Gateway (默认网关) | 16 | |
| DNS Server (DNS 服务器 ) 16 | ||
| User Password (用户密码) | Enabled (已启用 )(不适用) | ) |
| New Password (新密码 ) 15 | ||
| Confirm (确认 ) 15 | ||
| Admin Password (管理员密码) | Enabled (已启用 )(不适用) | ) |
| New Password (新密码 ) 15 | ||
| Confirm (确认 ) 15 |
Info (信息) 页面显示投影机的信息和状态。
按 “Exit”（退出）返回远程网络操作页面。
有关更多信息，请访问：http://www.crestron.com。
Basic Settings (基本设置)

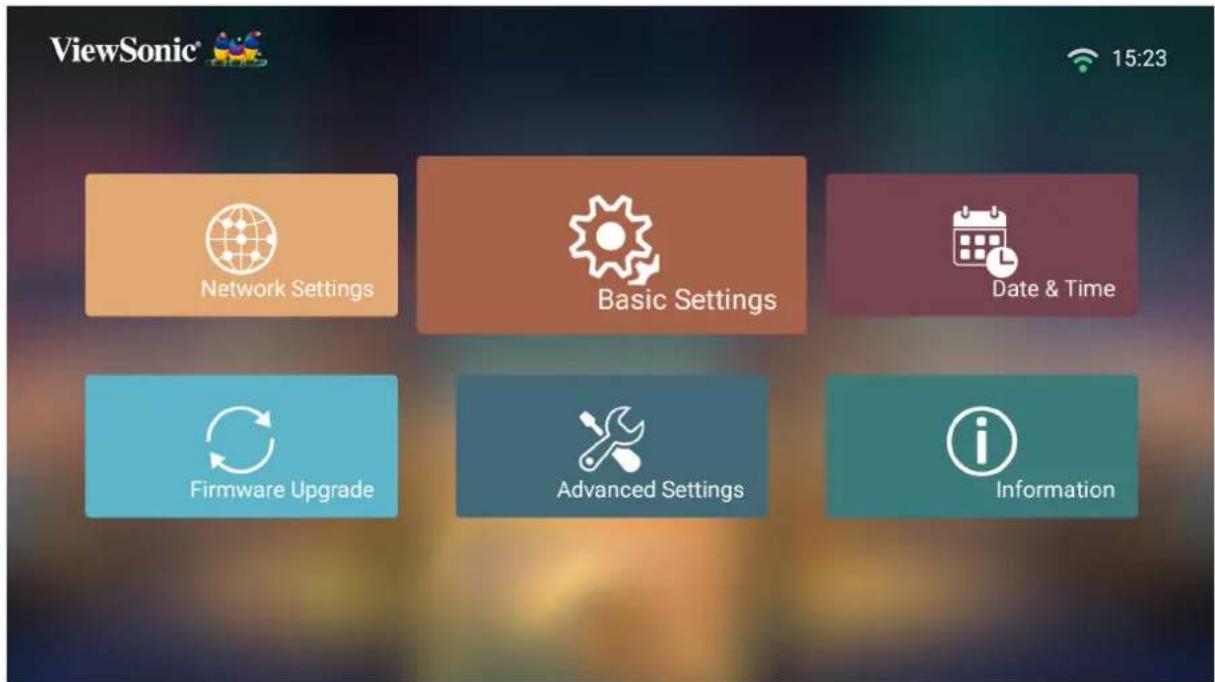

- 选择：Home (主页) > Settings (设置) > Basic Settings (基本设置)
| 菜单 说明 | |
| Language(语言)选择所需语言。 | |
| Projector Position(投影机位置) | 选择首选投影位置。 |
| Keystone(梯形失真校正) | 调整梯形屏幕图像失真。梯形校正的手动调整范围为 -40到 40。 |
| Focus(对焦)调整屏幕图像的焦点。使用遥控器上的方向按钮调整对焦。 | |
| Test Pattern(测试图案) | 测试投影机的色彩再现效果。 |
| 待机语音控制 允许用户通过语音控制打开投影机电源。On(打开)可以在待机模式下打开投影机。Off(关闭)不可以在待机模式下打开投影机。 | |
Date & Time (日期和时间)
调整日期、时间、时区和时间格式。
注：联网后，时间显示在右上角。

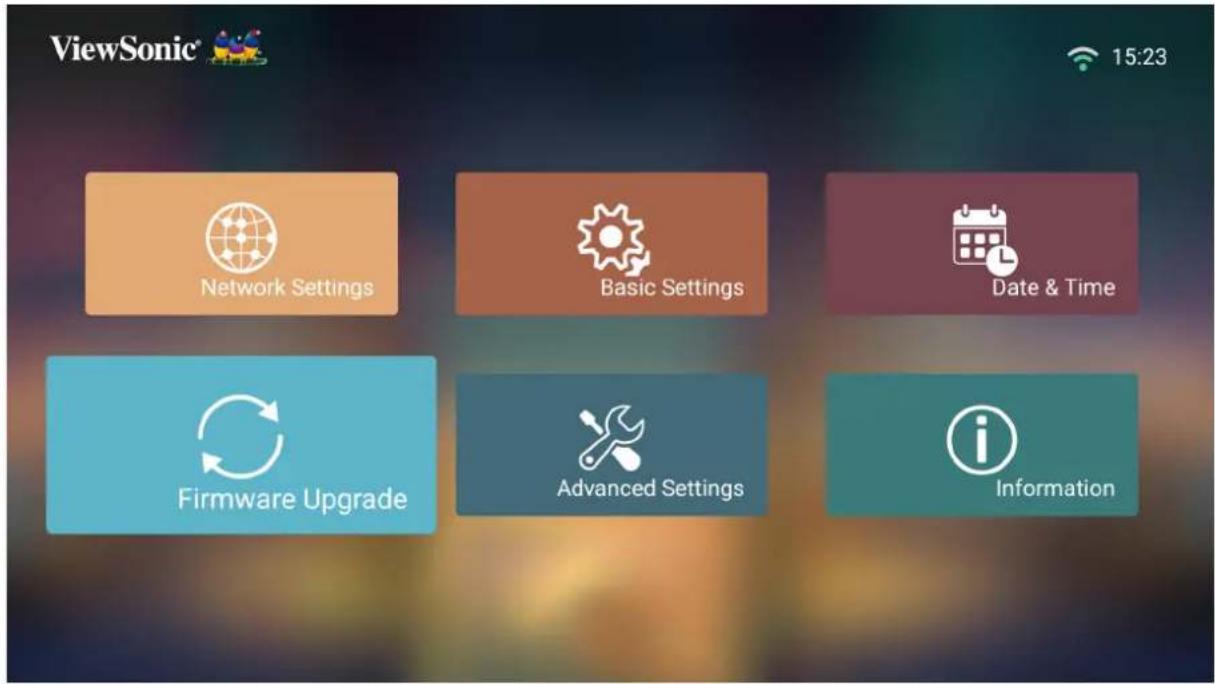

- 选择：Home (主页) > Setting (设置) > Date & Time (日期和时间)。
| Automatic Date & Time(自动日期和时间) | 联网后,用户可自动同步日期和时间。On(打开)打开同步。Off(关闭)关闭同步。 |
| Time Zone(时区)选择 | 所需位置。 |
| Time Format(时间格式) | 选择其他显示时间格式。12 Hours (12 小时)12 小时制24 Hours (24 小时)24 小时制 |
用户可以通过互联网或 USB 更新固件，并检查版本号。
注：在升级过程中，请勿拔下电源线，USB 或断开 Internet 连接。
- 在进入 Firmware Upgrade (固件升级) 菜单之前, 请确保投影机已联网。
- 要进入菜单，请选择：Home (主页) > Setting (设置) > Firmware Upgrade (固件升级)。


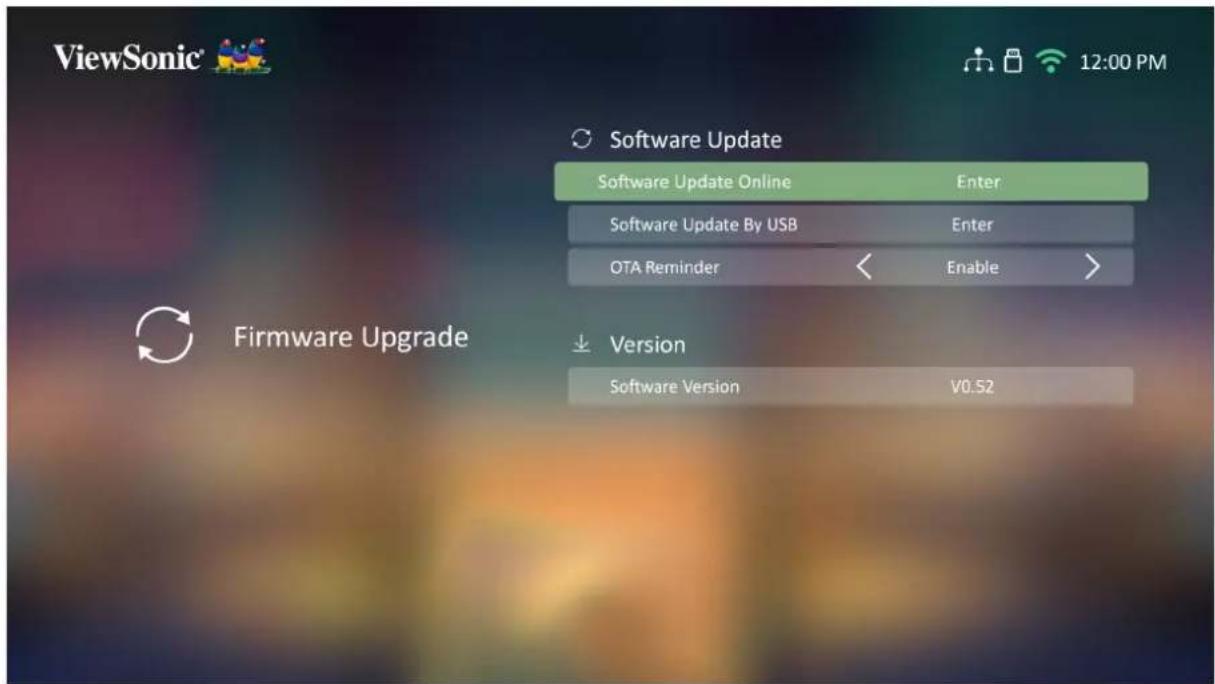

- 转到：Home(主页) > Setting (设置) > Firmware Upgrade (固件升级) > Software Update Online (在线软件更新)。


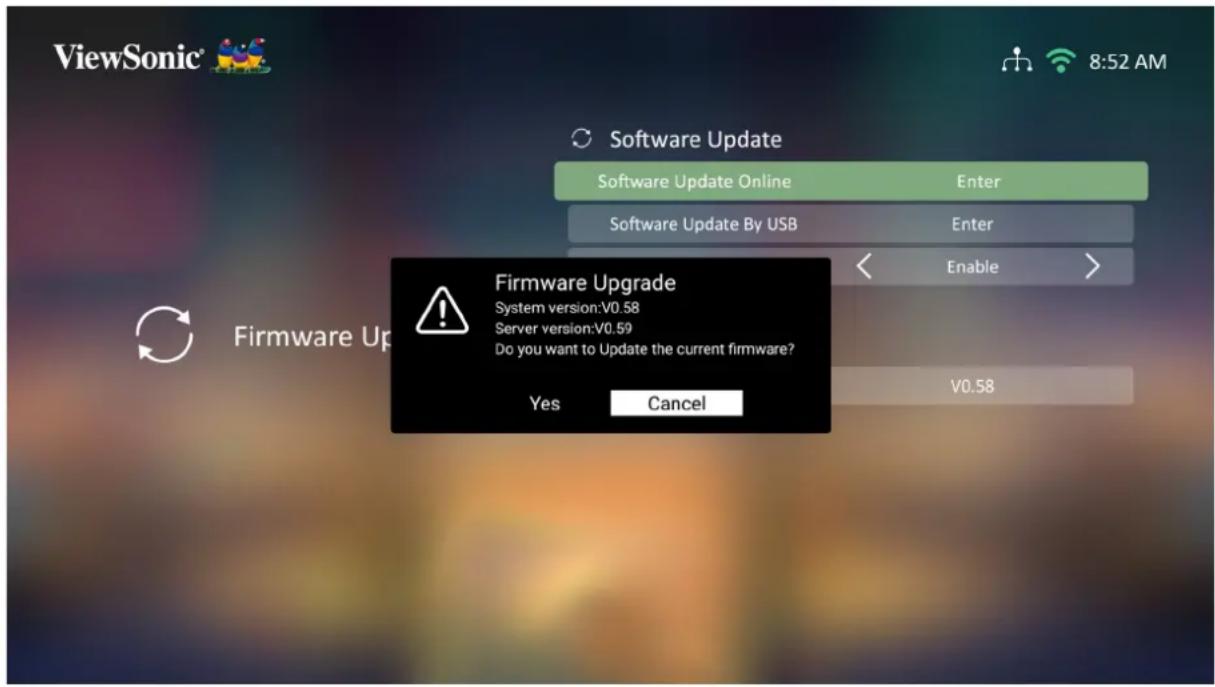

- 系统将检查 ViewSonic 网站 (OTA)，并在存在新固件时显示以下对话框消息。
- 选择 Yes (是) 后，将在更新过程开始时显示进度条。

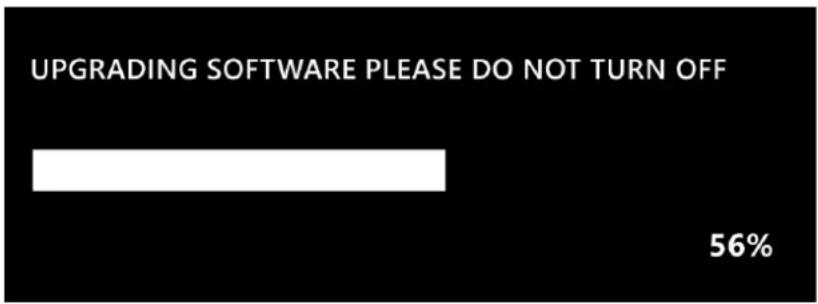

- 更新固件后，重启投影机需要几分钟时间。
采用 FAT32 格式的 USB 固件更新
注：NTFS 格式，只读。
- 从 ViewSonic 网站下载最新版本，并将文件复制到 USB 设备。
- 将 USB 插入投影机，然后转到：Home(主页) > Setting (设置) > Firmware Upgrade (固件升级) > Software Update By USB (通过 USB 进行软件更新)。
- 按遥控器上的确定选择 Enter (进入)。
- 系统将检测固件版本并显示上述对话框消息。
- 选择 Yes (是) 后，将在更新过程开始时显示进度条。
- 进度达到 100 后，投影机将重新启动。整个过程大约需要 10 分钟
- 更新固件后，重启投影机需要几分钟时间。

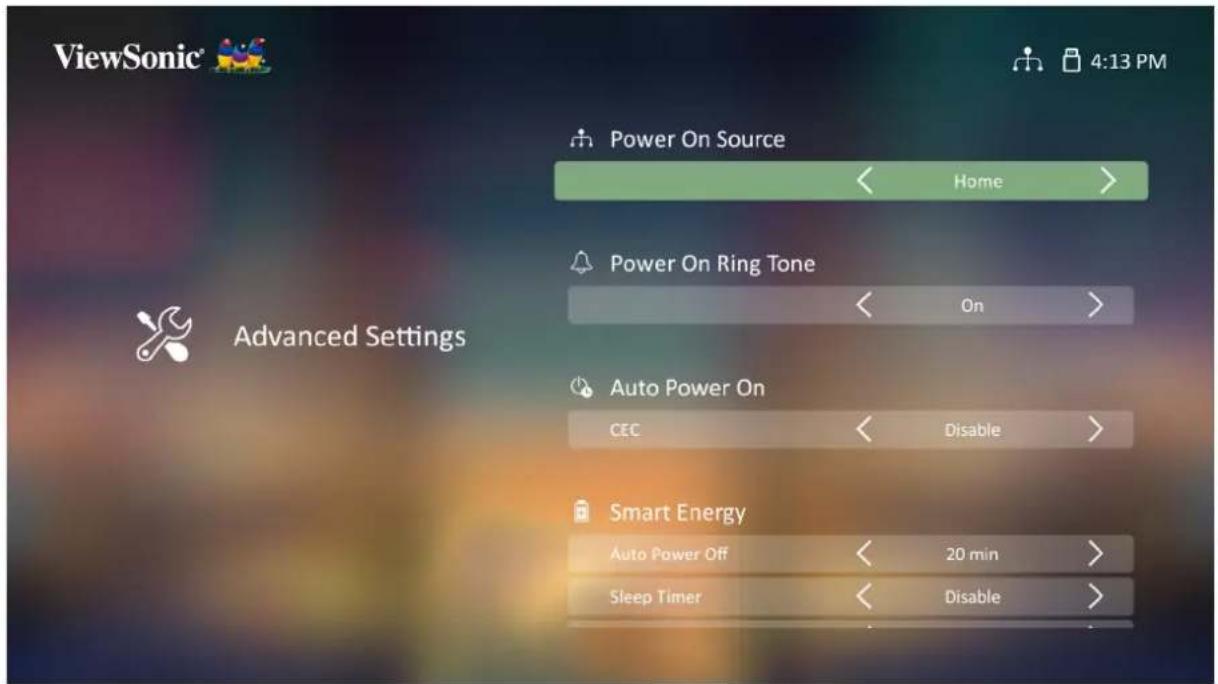

Advanced Settings (高级设置)
- 选择：Home (主页) > Settings (设置) > Advanced Settings (高级设置)
| 菜单 说明 | |
| Power On Source(开机信号源) | 允许用户在打开投影机后直接输入所需的信号源。 |
| Power On Ring Tone(开机铃声) | 启用或禁用开机铃声。 |
| Auto Power On(自动开机) | CEC本投影机支持 CEC(消费类电子设备控制)功能,可通过 HDMI 连接进行同步开机 / 关机操作。也就是说,如果将同样支持 CEC 功能的设备连接到投影机的 HDMI 输入,则当投影机的电源关闭时这一连接设备的电源也将自动关闭。当连接设备的电源打开时,投影机的电源将自动打开。注:确保投影机和连接设备的 CEC 功能均已打开。 |
| Smart Energy(智能节能) | Auto Power Off(自动关机)一旦没有检测到输入源,投影机可以在设定的时间后自动关闭。Sleep Timer(休眠计时器)在设定时间后自动关闭。Power Saving(省电)如果在五 (5)分钟后未检测到输入源,则降低功耗。 |
harmon/kardon Audio Mode (音频模式)Movie(电影):默认音频模式。Music(音乐):针对音乐播放优化。User(用户):允许用户自定义音频均衡器。注:在自定义模式下,可以选择100Hz、500Hz、1,500Hz、5,000Hz和10,000Hz。 Audio Volume(音量)在0到50的范围内调整音量。Mute(静音)静音或取消静音。S/PDIF通过 S/PDIF端口选择音频输出。 | |
| Light Source Level(光源等级) | 选择合适的LED功耗。Full(全部)100%Eco70%Dynamic Black 1/Dynamic Black 2(动态黑色1/动态黑色2) |

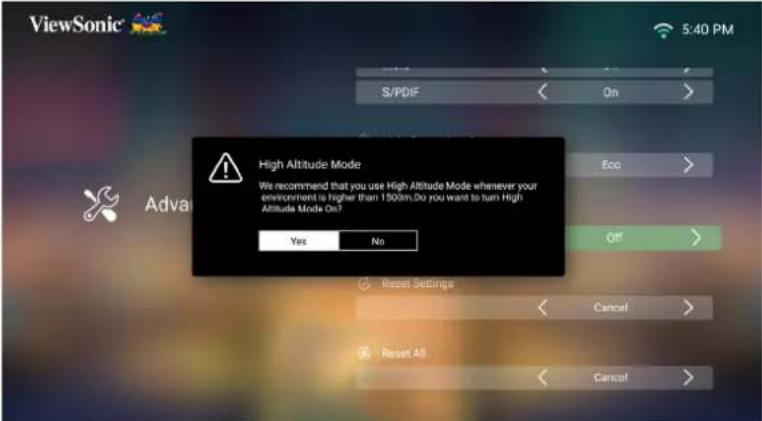

| High Altitude Mode(高海拔模式) | 当您所在环境的海拔位于1,500-3,000米之间、温度在 ^ -25°C之间时,建议使用高海拔模式。 注:如果在除上述条件之外的其他极端条件下使用本投影机,投影机可能会出现自动关机问题,这是为了避免投影机过热。在这种情况下,应切换到高海拔模式解决此问题。但是,这不表示投影机能够在任何和所有恶劣或极端条件下使用。 |
| RS-232 Control(RS-232控制) | 通过RS-232启用/禁用控制 |
| Reset Settings(复位设置) | 将设置恢复默认值。注:Language(语言)、High Altitude Mode(高海拔模式)、Projector Position(投影机位置)、Network Settings(网络设置)Apps Center(应用程序中心)中所有已安装的应用程序、Add App(添加应用)ISF Mode(ISF模式)、Keystone settings(梯形校正设置)和Light Source Hours(光源时数)将保持不变。 |
| Reset to Factory Default(恢复出厂默认值) | 出厂复位。注:光源时数将保持不变。 |
Information (信息)
- 选择：Home (主页) > Setting (设置) > Information (信息)。
Screen Mirroring (屏幕镜像)
镜像个人设备的屏幕。
注：确保设备已连接到与投影机相同的网络。
将您喜欢的应用程序添加到 Home Screen (主屏幕)。
- 在 Home Screen (主屏幕) 中, 选择 Add App (添加应用程序), 然后按遥控器上的确定。
- 现在，您最喜欢的应用程序将出现在 Home Screen（主屏幕）上。
- 在 Home Screen (主屏幕) 中, 选择要删除的应用程序, 然后按住确定三 (3) 秒。
- 将出现 “Do you want to Delete this application from My Favorites? (要从我的收藏夹中删除此应用程序吗？)” 消息。
- 选择 Yes (是)，然后按确定删除应用程序。
> 附录
规格
| 项目 类别 规格 | ||
| 投影机 | 类型 0.47 | ”4K-UHD,LED |
| 显示屏尺寸 40 | ”~200” | |
| 投影距离 1.06-6.37 | m(100 ”@2.65 m) | |
| 镜头 F=1.8-1.825,f= | 12.62-15.13 mm | |
| 光学变焦 1.2x | ||
| 镜头移动范围 H:+/- | 25%;V:+65% | |
| 灯泡类型 RGBB LED | ||
| 光源寿命(正常) | 最长 30,000 小时 | |
| 显示颜色 10.7亿色 | ||
| 梯形失真校正 -/+40 | (垂直) | |
| 输入信号 | HDMI f | h:30K~97KHz,fv:24~120Hz, |
| 分辨率 | 预设 3840 x 2160 | |
| 支持 VGA (640 x 480) | 到 4K (3840 x 2160) | |
| 本地存储 | 总空间 16 GB | |
| 可用空间 12 GB | ||
| 输入 | 辅助 (3.5 mm) 1 | |
| HDMI 4 ( HDMI 2.0、 | HDCP 1.4/2.2 ) | |
| A型 USB | 2(USB 3.0读取器x1;USB 2.0读取器x1) | |
| RJ45 输入 2 | ||
| Wi-Fi 输入 1 (5G) | ||
| 输出 | 音频输出 (3.5 mm) | 1 |
| S/PDIF 1 | ||
| 扬声器 20W Cube x | 2 | |
| A型 USB(电源) | 2(USB 3.0,5V/2A;USB 2.0,5V/900mA) | |
| 电源适配器1 | 输入电压 DC IN 100 | -240V,50/60 Hz(自动切换) |
| 工作条件 | 温度 0 | °C至40°C(32°F至104°F) |
| 湿度 0%到90%(无凝结) | ||
| 外形尺寸 | 物理(W x H x D) | 416 x 183 x 463 mm(16.37" x 7.20" x 18.23") |
| 重量 | 物理 7.7 kg (16.96 lbs) | |
| 功耗 | 打开 170W(典型) | |
| 关闭 <0.5W(待机) | ||
1 仅可使用 ViewSonic® 或授权厂商提供的电源适配器。
投影尺寸
416 mm (W) x 183 mm (H) x 463 mm (D)
HDMI 时序
| 时序 分辨率(点) 刷新率(Hz) | ||
| SDTV (480i) | 720 x 480 60 | |
| SDTV (480p) | 720 x 480 60 | |
| SDTV (576i) | 720 x 576 50 | |
| SDTV (576p) | 720 x 576 50 | |
| HDTV (720p) | 1280 x 720 50 / 60 | |
| HDTV (1080P) | 1920 x 1080 24 / 25 / 30 / 50 / 60 | |
| HDTV (1080i) | 1920 x 1080 50 / 60 | |
| UHDTV (4K) | 3840x2160 24 / 25 / 30 / 50 /60 | |
| VGA | 640 x 480 59 / 67/ 72 / 75 / 85 | |
| 720 x 400 | 720 x 400 70 | |
| SVGA | 800 x 600 56 / 60 / 72 / 75 / 85 / 120 | |
| 832x624 | 832x624 75 | |
| XGA | 1024 x 768 60 / 70 / 75 / 85 | |
| 1024x576 | 1024x576 60 | |
| XGA+ | 1152 x 864 75 | |
| 1152x870 | 1152x870 75 | |
| WXGA | 1280 x 768 60 / 75 / 85 | |
| WXGA | 1280 x 800 60 / 75 / 85 | |
| SVGA | 1280 x 1024 60 / 75 / 85 | |
| 1280 x 720 | 1280 x 720 | 120 |
| 1280 x 960 | 1280 x 960 60 / 85 | |
| HD | 1360 x 768 60 | |
| WXGA+ | 1440 x 900 60 / 75 / 85 | |
| 1400X1050 | 1400X1050 | 60 |
| 1600x1200 | 1600x1200 | 60 |
| WSXGA+ | 1680x1050 | 60 |
| WUXGA | 1920 x 1200 | 60 |
IR 控制表
| 功能 | 地址 代码 反向 | |||
| 字节1 字节2 字节3 字节4 | ||||
| 开机 / 关机 | 83 F4 17 E8 | |||
| 主页 | 83 F4 16 E9 | |||
| 对焦 | 83 F4 92 6D | |||
| 信号源 | 83 F4 40 BF | |||
| 设置 | 83 F4 30 CF | |||
| 向上 | 83 F4 0B F4 | |||
| 向下 | 83 F4 0C F3 | |||
| 向左 | 83 F4 0E F1 | |||
| 向右 | 83 F4 0F F0 | |||
| 确定 | 83 F4 15 EA | |||
| 蓝牙 | 83 F4 A2 5D | |||
| 返回 | 83 F4 28 D7 | |||
| 静音 | 83 F4 14 EB | |||
| 音量 + | 83 F4 82 7D | |||
| 音量 - | 83 F4 83 7C | |||
| 音频模式 | 83 F4 9E 61 | |||
RS-232 命令表
| 功能 状态 操作 命令 | |||
| 电源 | 写入 | 开 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x00 0x00 0x5D |
| 关 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x01 0x00 0x5E | ||
| 读取 | 状态(注7) | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x00 0x5E | |
| 高海拔模式 | 写入 | 关 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x00 0x69 |
| 开 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x01 0x6A | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0C 0x6A | |
| 光源模式 | 写入 | 正常 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x00 0x6D |
| Eco | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x01 0x6E | ||
| 动态黑色1 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x09 0x76 | ||
| 动态黑色2 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x0A 0x77 | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x10 0x6E | |
| 投影机位置 | 写入 | 桌上正投 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E |
| 桌上背投 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F | ||
| 吊装背投 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60 | ||
| 吊装正投 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61 | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F | |
| 3D同步 | 写入 | 关 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x00 0x7E |
| 自动 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x01 0x7F | ||
| 帧序列 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x02 0x80 | ||
| 上下 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x04 0x82 | ||
| 并排 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x05 0x83 | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x20 0x7F | |
| 3D Sync Invert | 写入 | 开 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F |
| 关 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80 | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 0x80 | |
| 对比度 | 写入 | 减小 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60 |
| 增加 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61 | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x02 0x61 | |
| 亮度 | 写入 | 减小 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61 |
| 增加 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62 | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62 | |
| 宽高比 | 写入 | 自动 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 |
| 4:3 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 | ||
| 16:9 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 | ||
| 16:10 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 | ||
| 2.35:1 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x07 0x69 | ||
| 全景 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x08 0x6A | ||
| 预设 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x09 0x6B | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x04 0x63 | |
| 水平位置 | 写入 | 右移 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x01 0x65 |
| 左移 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x00 0x64 | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x06 0x65 | |
| 垂直位置 | 写入 | 上移 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65 |
| 下移 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66 | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66 | |
| 色温 | 写入 | 6,500 K | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67 |
| 7,500 K | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x02 0x68 | ||
| 9,300 K | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x04 0x6A | ||
| 用户 | |||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 0x67 | |
| 色温 - 红色增益 | 写入 | 减小 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x00 0x00 0x99 |
| 增加 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x00 0x01 0x9A | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3B 0x9A | |
| 功能 状态 操作 命令 | |||
| 色温-绿色增益 | 写入 | 减小 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x01 0x00 0x9A |
| 增加 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x01 0x01 0x9B | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3C 0x9B | |
| 色温-蓝色增益 | 写入 | 减小 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x02 0x00 0x9B |
| 增加 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x02 0x01 0x9C | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3D 0x9C | |
| 色温-红色偏移 | 写入 | 减小 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x00 0x00 0x9 |
| 增加 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x00 0x01 0x9E | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3F 0x9E | |
| 色温-绿色偏移 | 写入 | 减小 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x01 0x00 0x9E |
| 增加 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x01 0x01 0x9F | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x40 0x9F | |
| 色温-蓝色偏移 | 写入 | 减小 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x02 0x00 0x9F |
| 增加 | 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x02 0x01 0xA0 | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x41 0xA0 | |
| 垂直梯形校正 | 写入 | 减小 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68 |
| 增加 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69 | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A 0x69 | |
| 功能 状态 操作 命令 | |||
| 色彩模式 | 写入 | 高亮 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69 |
| 电视 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x1A 0x83 | ||
| 电影 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A | ||
| 游戏 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x12 0x7B | ||
| ISF白天 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x16 0x7F | ||
| ISF夜间 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x17 0x80 | ||
| 用户 1 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x18 0x81 | ||
| 用户 2 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x19 0x82 | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x05 0xCA 0x1C | |
| 灰度 | 写入 | 1.8 | 0x02 0x14 0x00 0x04 0x00 0x34 0x05 0xCA 0x00 0x1B |
| 2 | 0x02 0x14 0x00 0x04 0x00 0x34 0x05 0xCA 0x01 0x1C | ||
| 2.2 | 0x02 0x14 0x00 0x04 0x00 0x34 0x05 0xCA 0x02 0x1D | ||
| 2.35 | 0x02 0x14 0x00 0x04 0x00 0x34 0x05 0xCA 0x03 0x1E | ||
| 2.5 | 0x02 0x14 0x00 0x04 0x00 0x34 0x05 0xCA 0x04 0x1F | ||
| sRGB | 0x02 0x14 0x00 0x04 0x00 0x34 0x05 0xCA 0x05 0x20 | ||
| 立方体 | 0x02 0x14 0x00 0x04 0x00 0x34 0x05 0xCA 0x06 0x21 | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0B 0x6A | |
| 复位当前颜色设定 | 写入 | 复位 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87 |
| ISF模式 | 写入 | 开 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x38 0x01 0x97 |
| 关 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x38 0x00 0x96 | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x38 0x97 | |
| HDR | 写入 | 自动 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x39 0x00 0x97 |
| SDR | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x39 0x01 0x98 | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2C 0x8A | |
| EOTF | 写入 | 低 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2C 0x00 0x89 |
| 中 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2C 0x01 0x8A | ||
| 高 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2C 0x02 0x8B | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2D 0x8B | |
| 帧插补 | 写入 | 低 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2D 0x00 0x8A |
| 中 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2D 0x01 0x8B | ||
| 高 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2D 0x02 0x8C | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x39 0x98 | |
| 原色 | 写入 | R | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x00 0x6E |
| G | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x01 0x6F | ||
| B | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x02 0x70 | ||
| C | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x03 0x71 | ||
| M | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x04 0x72 | ||
| Y | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x05 0x73 | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x10 0x6F | |
| 色调 | 写入 | 减小 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x00 0x6F |
| 增加 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x01 0x70 | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x70 | |
| 饱和度 | 写入 | 减小 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70 |
| 增加 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71 | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 0x71 | |
| 增益 | 写入 | 减小 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71 |
| 增加 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72 | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72 | |
| 锐度 | 写入 | 减小 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x00 0x6C |
| 增加 | 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x01 0x6D | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0E 0x6D | |
| 信号源输入 | 写入 | 分量1 | 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60 |
| HDMI 1 | 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63 | ||
| HDMI 2 | 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x07 0x67 | ||
| HDMI 3 | 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x09 0x69 | ||
| HDMI 4 | 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x0e 0x6e | ||
| USB1 | 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x1D 0x7D | ||
| USB2 | 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x1E 0x7E | ||
| 音频模式 | 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x05 0x66 |
| 写入 | 电影 | 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x05 0x04 0x69 | |
| 音乐 | 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x05 0x05 0x6A | ||
| 用户 | 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x05 0x06 0x6B | ||
| 功能 状态 操作 命令 | |||
| S/PDIF | 写入 | 打开 | 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x05 0x07 0x6C |
| 关闭 | 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x05 0x08 0x6D | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x01 0x61 | |
| 静音 | 写入 | 打开 | 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61 |
| 关闭 | 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60 | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61 | |
| 音量 | 写入 | 减小 | 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62 |
| 增加 | 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61 | ||
| 设置值 | 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x2A 0x11 0x9A | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64 | |
| 语言 | 写入 | English | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 |
| Français | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 | ||
| Deutsch | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 | ||
| Italiano | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 | ||
| Español | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 | ||
| □□□□□□□ | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66 | ||
| 繁體中文 | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67 | ||
| 简体中文 | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x07 0x68 | ||
| 日本語 | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x08 0x69 | ||
| 한국어 | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x09 0x6A | ||
| Swedish | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0a 0x6B | ||
| 功能 状态 操作 命令 | |||
| 语言 | 写入 | Dutch | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0b 0x6C |
| Turkish | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0c 0x6D | ||
| Czech | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E | ||
| Portugese | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F | ||
| Thai | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70 | ||
| Polish | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71 | ||
| Finnish | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72 | ||
| Arabic | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73 | ||
| Indonesia | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74 | ||
| Hindi | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x14 0x75 | ||
| Vietnamese | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x15 0x76 | ||
| Greek | 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x16 0x77 | ||
| 读取 | 获取数量 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x00 0x62 | |
| HDMI 范围 | 写入 | 完成(增强) | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86 |
| 限制(正常) | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x01 0x87 | ||
| 自动 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x02 0x88 | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x29 0x87 | |
| CEC | 写入 | 矣 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88 |
| 开 | 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89 | ||
| 读取 | 状态 | 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B 0x89 | |
| 功能 | 状态 | 操作 | 命令 | |
| 遥控键 | 写入 | 菜单 / 设置 | 0x02 0x14 0x00 0x04 0x00 0x34 0x020x04 0x0F 0x61 | |
| 退出 | 0x02 0x14 0x00 0x04 0x00 0x34 0x020x04 0x13 0x65 | |||
| 顶部 | 0x02 0x14 0x00 0x04 0x00 0x34 0x020x04 0x0B 0x5D | |||
| 底部 | 0x02 0x14 0x00 0x04 0x00 0x34 0x020x04 0x0C 0x5E | |||
| 向左 | 0x02 0x14 0x00 0x04 0x00 0x34 0x020x04 0x0D 0x5F | |||
| 向右 | 0x02 0x14 0x00 0x04 0x00 0x34 0x020x04 0x0E 0x60 | |||
| 信号源 | 0x02 0x14 0x00 0x04 0x00 0x34 0x020x04 0x04 0x56 | |||
| 输入 | 0x02 0x14 0x00 0x04 0x00 0x34 0x020x04 0x15 0x67 | |||
| 主页 | 0x06 0x14 0x00 0x04 0x00 0x34 0x110x35 0x00 0x92 | |||
词汇表
本节介绍了所有投影机型号中使用的标准术语表。所有术语按字母顺序列出。
注：一些术语可能不适用于您的投影机。
Aspect Ratio (宽高比)
指图像宽度对图像高度的比例。
Brightest Mode (最亮模式)
最大化投影图像的亮度。此模式适用于需要超高亮度的环境，即在光线充足的房间使用投影机。
Brightness (亮度)
调整屏幕图像的亮度级别。
CEC (Consumer Electronics Control，消费类电子设备控制)
通过 HDMI 连接同步开机 / 关机操作。也就是说，如果将同样支持 CEC 功能的设备连接到投影机的 HDMI 输入，则当投影机的电源关闭时，这一连接设备的电源也将自动关闭。当连接设备的电源打开时，投影机的电源将自动打开。
Color (颜色)
调整颜色饱和度。
Color Temp (色温)
允许用户选择特定的色温设置，以进一步定制观看体验。
Contrast (对比度)
调整图像背景（黑色级别）和前景（白色级别）之间的差异。
Dynamic Black (动态黑色)
此功能通过平滑调整光和信号输出创建超高对比度，从而使图像更具细节深度。明亮场景显得清晰通透，而黑暗场景则保持深黑和极佳的明暗细节。
Focus (对焦)
手动改善投影图像的清晰度。
G Gamma (灰度)
允许用户手动选择投影机的灰度曲线。
HDMI Range (HDMI 范围)
允许用户按检测到的信号类型选择 0\~255（全范围）、16\~235（有限范围）或“自动”作为 HDMI 灰度范围。
可选模式，适用于居住环境位于海拔 1,500 米至 3,000 米、温度在 5 至 2℃ 之间的用户。激活此选项将改善投影机的散热和性能。
Information (信息)
显示时序模式（视频信号输入）、投影机型号、序列号和 ViewSonic® 网址。
Input Select (输入选择)
在投影机可用的各个输入选项之间切换。
Keystone (梯形失真校正)
因图像投影到倾斜表面导致的图像失真。
Light Source Level (光源等级)
使用正常或 Eco 模式调整亮度等级和功耗。
M Movie Mode (电影模式)
适用于播放彩色电影、数码相机拍摄的视频剪辑或通过 PC 输入的 DV 的图像模式。最适合低亮度环境。
Sharpness (锐度)
调整图像质量。
故障排除
本节介绍了使用投影机时可能遇到的一些常见问题。
| 问题 可能的解决方案 | |
| 投影机无法开机 · 确 | 保电源线正确连接到投影机和电源插座。如果散热过程尚未完成,请等到完成后再尝试再次打开投影机。如果上述方法无效,请尝试使用其他电源插座或尝试打开其他使用同一电源插座的电气设备。 |
| 没有图像 · 确保视频 | 源电缆连接正确,并且视频源已打开。如果未自动选择输入源,请使用投影机或遥控器上的 Source(信号源)键选择正确的信号源 |
| 图像模糊 · 使用遥控 | 器调整焦点有助于正确聚焦投影镜头。确保投影机和屏幕正确对齐。如有必要,请调整投影机的高度以及投影角度和方向。 |
| 遥控器不工作 · 确保 | 遥控器和投影机之间没有障碍物;并且彼此相距 8米(26英尺)。电池电量可能已耗尽,如进行检查,必要时予以更换。 |
维护
一般注意事项
- 确保投影机已关闭、且电源线未从电源插座中拔出。
- 切勿拆卸投影机上的任何部件。如果需要更换投影机的任何部件，请联系ViewSonic®或经销商。
- 切勿直接在机壳上喷洒或泼溅任何液体。
- 处置投影机时应多加留意，因为颜色较深的投影机如果磨损，会比颜色较浅的投影机更加明显。
清洁镜头
- 使用压缩空气罐来清除灰尘。
- 如果镜头仍不干净，请使用镜头清洁纸或软布蘸取镜头清洁剂轻轻擦拭表面。
小心：切勿用研磨材料擦拭镜头。
清洁机壳
- 使用柔软无绒、干燥的布清除污垢或灰尘。
- 如果机壳仍未变干净，请用洁净、不起毛的软布蘸取少量不含氨、不含酒精的中性非研磨清洁剂；然后擦拭显示器表面。
小心：切勿使用蜡、酒精、苯、稀释剂或其它化学清洁剂。
存放投影机
如果打算长时间存放投影机：
- 确保存放区域的温度和湿度在建议范围内。
- 完全缩回调节器支脚。
- 取出遥控器中的电池。
- 使用投影机原有的包装或同等材料包装投影机。
免责声明
- ViewSonic® 不建议在镜头或机壳上使用任何含氨或酒精的清洁剂。已有报告称，有些清洁剂会损坏投影机镜头和 / 或机壳。
- ViewSonic® 对由于使用含氨或酒精的清洁剂而造成的损坏不承担任何责任。
LED 指示灯
| 灯光 状态和描述 | |
| 电源 | |
| 红色 待机模式(5秒)(<0.5W) | |
| 蓝色 正在开机 | |
| 蓝色 正常工作 | |
> 法规和服务信息
符合性信息
此部分介绍有关监管的所有相关要求和声明。已确认的相应应用程序应参考产品上的铭牌和相关标志。
FCC 合规声明
此设备符合 FCC 规则第 15 部分的规定。其运行遵循下面两个条件：(1) 此设备不得导致有害干扰；(2) 此设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。经测试，本设备符合 FCC 规则第 15 部分对 B 类数字设备的限制规定。
这些限制旨在为居住区安装提供合理保护，以防止有害干扰。本设备会产生、使用和辐射无线电频率能量，如果不按照指导说明进行安装和使用，可能会对无线电通讯造成有害干扰。但是，不能保证在特定安装条件下不会产生干扰。如果此设备确实对无线电或电视接收造成有害干扰（可通过关闭然后打开设备电源来确定），希望用户尝试通过下面一项或多项措施来消除干扰：
- 调整接收天线的方向或位置。
- 增大设备和接收器之间的距离。
- 将设备和接收器分别连接到不同的电路插座。
- 咨询经销商或专业无线电 / 电视技术人士以寻求帮助。
此发射器不得与任何其他天线或发射器放置在一起或协同运行。
经检测，本设备符合 FCC CFR Tile 47 Part 15 Subpart C 中指定的测量标准和程序。
警告：请注意，任何未经权责机构明确批准的改动或修改，都可能使用户失去操作此设备的权利。
FCC 辐射曝露声明
此设备符合 FCC 为非受控环境制定的辐射曝露限制。最终用户必须遵循特定操作说明，以满足 RF 暴露符合性要求。
此发射器不得与任何其他天线或发射器放置在一起或协同运行。安装和运行此设备时，应确保发射器和您身体之间的距离不少于 20 厘米。
在专用或非专用发射器的用户手册或使用说明书中，应警示用户：若未经符合性责任方的明确许可而进行任何变更或修改，会导致用户失去使用此设备的资格。
IC 警告声明
此设备符合加拿大工业部免许可 RSS 标准。其运行遵循下面两个条件：(1) 此设备不得导致干扰；(2) 此设备必须承受任何干扰，包括可能导致设备异常操作的干扰。
对于美国 / 加拿大市场上推出的产品，只有 1\~11 频道可以使用。不能选择其它频道。
此设备符合针对非受控环境制定的 IC RSS-102 辐射曝露限制。安装和运行此设备时，应确保发射器和您身体之间的距离不少于 20 厘米。5150-5825 MHz 频段的设备仅限在室内使用，以减少可能对同频道移动卫星系统产生有害干扰。
CE 此设备符合电磁兼容指令 2014/30/EU 和低电压指令 2014/35/EU 的要求。
下列信息仅适用于欧盟成员国：
右侧所示的标志表示符合“废旧电气和电子设备指令 2012/19/EU”(WEEE)。此标志表明不得按非分类市政垃圾废弃设备，而应根据当地法律使用回收系统。
RoHS2符合性声明
此产品是按照欧洲议会和理事会关于限制在电气和电子设备中使用特定有害物质的Directive 2011/65/EU（RoHS2指令）设计和制造的，被认为符合欧盟技术委员会(TAC)制定的下列最大含量值：
根据Annex III of the RoHS2 Directives，上述特定产品元件可以豁免，详细情况如下文所述。豁免元件的示例：
- 特殊用途的冷阴极荧光灯和外部电极荧光灯（CCFL和EEFL），所使用的汞含量不得超过（每个灯管）：
》较短长度(< 500 mm)：每个灯管最多3.5 mg。
》中等长度（>500 mm且<1,500 mm）：每个灯管最多5 mg。
》较长长度（>1500 mm）：每个灯管最多13 mg。
- 阴极射线管的玻璃中可含铅。
- 荧光管中所含的铅不得超过其重量的0.2%。
- 铅在铝中作为合金成分，最高不超过 0.4% （重量）。
- 铜合金中所含的铅，最高不超过 4% （重量）。
- 高熔点温度型焊料（即铅合金，铅含量占重量的85%或以上）中的铅。
- 电子和电气元件的玻璃或陶瓷中的铅或者玻璃或陶瓷基混合物中的铅，电容器的介电陶瓷除外，如压电陶瓷装置。
本设备使用型号核准代码为: CMIIT ID:2019AP13103 的无线电发射设备。
- 操作频率及调频功率如下所示：
| Radio Frequency Range Output power | ||
| Wi-Fi 2.4G 2412MHz~2472MHz | 15.8dBm | |
| 2422MHz~2462MHz | ||
| Wi-F 5G 5180MHz~5240MHz 9 | 3dBm | |
| 5745MHz~5825MHz | ||
| 5190MHz~5230MHz | ||
| 5755Mhz, | ||
| 5795Mhz | ||
| 5210Mhz; | ||
| 5775Mhz | ||
| BT 2402MHz~2480MHz 2.3dBm | ||
| BLE 2402MHz~2480MHz -2.2dBm | ||
- 不得擅自更改发射频率、加大发射功率(包括额外加装射频功率放大器)，不得擅自外接天线或改用其它发射天线。
- 使用时不得对各种合法的无线电通信业务产生有害干扰；一旦发现有干扰现象时，应立即停止使用，并采取措施消除干扰后方可继续使用。
- 使用微功率无线电设备，必须忍受各种无线电业务的干扰或工业、科学及医疗应用设备的辐射干扰。
- 不得在飞机和机场附近使用。
印度有害物质限制
有害物质限制声明（印度）。本产品符合“印度电子产品废弃物规定2011”，除规定日程2中的免除条款外，禁止铅、汞、六价铬、多溴化联苯或多溴联苯醚的使用浓度超过 0.1% （重量），禁止镉的浓度超过 0.01% （重量）。
产品达到使用寿命后的产品处置
ViewSonic® 注重环境保护，致力于绿色工作和生活。感谢您参与 Smarter, Greener Computing。如需更多信息，请访问 ViewSonic® 网站。
美国和加拿大：
http://www.viewsonic.com/company/green/recycle-program/
欧洲：
https://recycle.epa.gov.tw/
版权信息
版权所有 © ViewSonic® Corporation，2021。保留所有权利。
Macintosh 和 Power Macintosh 是 Apple Inc. 的注册商标。
Microsoft、Windows 和 Windows 标志是 Microsoft Corporation 在美国和其他国家 / 地区的注册商标。
ViewSonic®、三只鸟标志、OnView、ViewMatch 和 ViewMeter 是 ViewSonic® Corporation 的注册商标。
VESA 是 Video Electronics Standards Association 的注册商标。DPMS、DisplayPort 和 DDC 是 VESA 的商标。
ENERGY STAR® 是美国环境保护局 (EPA) 的注册商标。
作为 ENERGY STAR ^® 的合作伙伴，ViewSonic Corporation 确认此产品符合 ENERGY STAR ^® 的能效指导方针。
免责：ViewSonic® Corporation 对于本资料中包含的技术或编辑错误或疏漏，包括因提供本资料而导致的偶然或必然的损失以及本产品的性能或使用，不应承担责任。
为了不断改进产品，ViewSonic® Corporation 保留变更本产品规格而无须另行通知的权利。本文档中的信息如有变更，恕不另行通知。
未经 ViewSonic® Corporation 事先书面许可，不得出于任何目的以任何形式复印、复制或传播本文档的任何部分。
客户服务
有关技术支持或产品服务，请参阅下表或联系经销商。
注：您需要提供产品序列号。
| 国家/地区 网站 国家/地区 网站 | |||
| 亚太地区 | |||
| Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ | |||
| 中国(China) | www.viewsonic.com.cn | 香港(繁體中文) | www.viewsonic.com/hk/ |
| Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/ | |||
| Indonesia www.viewsonic.com/id/ Israel www.viewsonic.com/il/ | |||
| 日本(Japan) www.viewsonic.com/jp/ Korea www.viewsonic.com/kr/ | |||
| Malaysia | www.viewsonic.com/my/ | Middle East | www.viewsonic.com/me/ |
| Myanmar www.viewsonic.com/mm/ Nepal www.viewsonic.com/np/ | |||
| New Zealand | www.viewsonic.com/nz/ | Pakistan | www.viewsonic.com/pk/ |
| Philippines | www.viewsonic.com/ph/ | Singapore | www.viewsonic.com/sg/ |
| 臺灣(Taiwan) | www.viewsonic.com/tw/ | ประเทศไทย | www.viewsonic.com/th/ |
| Việt Nam | www.viewsonic.com/vn/ | South Africa & Mauritius | www.viewsonic.com/za/ |
| 美洲 | |||
| United States | www.viewsonic.com/us | Canada | www.viewsonic.com/us |
| Latin America | www.viewsonic.com/la | ||
| 欧洲 | |||
| Europe | www.viewsonic.com/eu/ | France | www.viewsonic.com/fr/ |
| Deutschland | www.viewsonic.com/de/ | Қазақстан | www.viewsonic.com/kz/ |
| Россия | www.viewsonic.com/ru/ | España | www.viewsonic.com/es/ |
| Türkiye | www.viewsonic.com/tr/ | Україна | www.viewsonic.com/ua/ |
| United Kingdom | www.viewsonic.com/uk/ | ||
有限保修
ViewSonic® 投影机
保修范围：
ViewSonic® 保证其产品在正常使用情况下在保修期内不存在材料和工艺上的缺陷。如果产品在保修期内出现材料或工艺上的缺陷，ViewSonic® 将根据其判断进行修理或用类似产品更换缺陷产品。更换用产品或部件可能包含改造或翻新的部件或组件。
有限三 (3) 年一般保修：
享受下文列出的更为有限的一 (1) 年保修，北美和南美：自消费者首次购买之日起，除灯泡外的所有部件享受三 (3) 年保修、提供三年 (3) 人工服务、原装灯泡享受一 (1) 年保修。
其他地区或国家：有关保修信息，请咨询当地经销商或当地 ViewSonic® 办事处。
有限一 (1) 重度使用保修：
在重度使用设置下（投影机每日平均使用时间超过十四（14）小时），北美和南美：自消费者首次购买之日起，除灯泡外的所有部件享受一（1）年保修、提供一年（1）人工服务、原装灯泡享受九十（90）天保修；欧洲：自消费者首次购买之日起，除灯泡外的所有部件享受一（1）年保修、提供一年（1）人工服务、原装灯泡享受九十（90）天保修。其他地区或国家：有关保修信息，请咨询当地经销商或当地 ViewSonic® 办事处。灯泡保修受条款和条件、验证和批准的约束。仅适用于制造商安装的灯泡。所有单独购买的配件灯泡均保修 90 天。
保修适用对象：
此保修仅对第一购买者有效。
保修范围不包括：
- 序列号磨损、修改或撕毁的任何产品。
- 因下列原因导致的损坏、磨损或工作不正常：
》意外事件、使用不当、疏忽、火灾、水灾、闪电、或其他自然灾害，未经授权变更产品，不遵循随产品提供的使用说明。
》不按产品规定操作。
》将产品用于非预期用途或不在正常条件下使用产品。
》由未经 ViewSonic® 授权的人员进行修理或尝试修理。
》任何因运输造成的产品损坏。
》拆卸或安装产品。
》产品外部原因，如电源波动或故障。
》使用不符合 ViewSonic 规定的耗材或部件。
》正常磨损和破损。
》与产品缺陷无关的任何其他原因。
- 拆卸、安装、保险和设置服务费用。
如何获取服务：
- 有关如何获得保修服务的信息，请联系 ViewSonic® 客户支持（请参考“客户支持”页面）。您需要提供产品的序列号。
- 要获取保修服务，您需要提供：(a) 注明日期的原始销售凭证、(b) 您的姓名、(c) 您的地址、(d) 故障描述、以及 (e) 产品序列号。
- 将产品放在原始包装箱中，送到或运到（预付运费）ViewSonic® 授权服务中心或 ViewSonic®。
- 如需其他信息或最近 ViewSonic® 服务中心的名称，请与 ViewSonic® 联系。
隐含保修限制：
不提供超出此处所述范围的任何明示或隐含保修，包括针对适销性和特定目的适用性的隐含保修。
损失排除：
ViewSonic 的责任仅限于修理或更换产品的费用。ViewSonic® 对下列损失不应承担责任：
- 由于本产品缺陷而导致的其他财产损失、由于不方便而导致的损失、使用本产品的损失、时间损失、收益损失、商业机会丧失、信誉损失、干扰商业关系、或其他商业损失，即使被告知这些损失的可能性也不例外。
- 偶然、必然或其他形式的任何损失。
- 任何其他方对客户的任何索赔。
州法律效力：
本保修授予用户特定法律权利，各地相关部门所拥有的权利可能有所不同。一些地方政府不允许对默示担保设定限制，并且 / 或不允许排除意外或间接损坏，因此上述限制条件和排除条件可能并不适用。
美国和加拿大境外销售：
要获取在美国和加拿大境外销售的 ViewSonic® 产品的保修信息和服务，请联系 ViewSonic® 或您当地的 ViewSonic® 经销商。
本产品在中国大陆地区（不包括香港、澳门和台湾）的保修期受保修卡条款和条件的限制。
对于欧洲和俄罗斯用户，请访问以下网址：http://www.viewsonic.com/eu/的“支持 / 保修信息”下查看保修详情。
