用户手册 H610MHP-E BIOSTAR

依照 FCC 条款第 15 部分的规定，本装置已经通过测试并且符合 Class B 级数字装置的限制。此条款限制了在安装过程中可能造成的有害射频干扰并提供了合理的防范措施。本装置在使用时会产生无线射频辐射，如果没有依照本手册的指示安装和使用，可能会与无线通讯装置产生干扰。然而，并不保证在特定的安装下不会发生任何干扰。

如果关闭和重新开启本设备后，仍确定本装置造成接收广播或电视的干扰，用户可以使用以下列表中的一种或多种方法来减少干扰：

• 重新安装或调整接收天线。
• 增加本设备与接收设备之间的距离。
• 连接设备连接到不同的插座以便于两个设备使用不同的回路。
• 咨询经销商或富有经验的无线电工程师，以获得更多资讯。

本用户手册内容的变更，恕不另行通知，制造商没有解释的义务。

本用户手册的所有内容若有任何错误，制造商没有义务为其承担任何责任。所有商标和产品名称均有其各自所有权。

未经过书面许可，不得以任何形式（部分或全部）复制此手册信息。

免责说明

本手册内容系 BIOSTAR® 知识产权，版权归 BIOSTAR® 所有。我们本着对用户负责的态度，精心地编写该手册，但不保证本手册的内容完全准确无误。BIOSTAR® 有权在不知会用户的前提下对产品不断地进行改良、升级及对手册内容进行修正，实际状况请以产品实物为准。本手册为纯技术文档，无任何暗示及影射第三方之内容，且不承担排版错误导致的用户理解歧义。本手册中所涉及的第三方注册商标所有权归其制造商或品牌所有人。

CE	CE 符合性简短声明我们声明此产品符合现行标准,并满足 2004/108/CE,2006/95/CE 和 1999/05/CE 指令规定的所有基本要求。

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI、HDMI高画质多媒体介面及HDMI标志为HDMI Licensing Administrator, Inc.

在美国及其他国家的商标或注册商标。

防静电操作规则

静电可能严重损坏您的设备，在处理主板以及其它的系统设备的时候要特别注意，避免和主板上的系统组件的不必要接触，保证在抗静电的环境下工作，避免静电放电可能对主板造成损坏，当在您的机箱中插入或者移除设备时，请保证电源处于断开状态，厂商对于不遵照本操作规则或者不遵守安全规范而对主板造成的损坏不负责。

警告

主板易受静电损坏

请遵守操作规则

目录

第一章：主板介绍....4

1.1 前言 .... 4
1.2 包装清单....4
1.3 主板特性..... 5
1.4 后置面板接口 6
1.5 主板布局图 7

第二章：硬件安装....8

2.1 中央处理器(CPU) 8
2.2 散热片 10
2.3风扇接头....11
2.4 系统内存....12
2.5 扩展槽....14
2.6 跳线设置..... 16
2.7 接口和插槽 17
2.8 LED灯 22

第三章：UEFI BIOS和软件....23

3.1 UEFI BIOS设置 23
3.2 刷新BIOS....23
3.3 软件 ..... 27

第四章：帮助信息....28

4.1 驱动程序安装注意事项.....28
4.2 AMI BIOS 哗声代码 29
4.3 AMI BIOS 开机自检代码.....29
4.4 问题解答....31

附录：产品中有毒有害物质或元素的名称及含量 32

第一章：主板介绍

1.1 前言

感谢您选购我们的产品，在开始安装主板前，请仔细阅读以下安全指导说明：

• 选择清洁稳定的工作环境。
• 操作前请确保计算机断开电源。
• 从抗静电袋取出主板之前，先轻触安全触地器或使用触地手腕带去除静电以确保安全。
• 避免触摸主板上的零件。手持电路板的边缘，不要折曲或按压电路板。
• 安装之后，确认没有任何小零件置于机箱中，一些小的零件可能引起电流短路并可能损坏设备。
• 确保计算机远离危险区域，如：高温、潮湿、靠近水源的地方。
• 计算机的工作温度应保持在0-45°C之间
• 为避免受伤，请注意以下幾點：
  主板或连接器上尖锐的针脚机箱上的粗糙边缘和尖角破损的线缆可能引起短路

1.2 包装清单

• Serial ATA数据线 x2
• ATX机箱后置I/O面板 x1
• 安装指南 x1
• 驱动光盘 x1 (包括安装驱动)
• WIFI天线配件 x1

注意

》此清单可能因销售区域或主板型号不同而异，相关标配详情请咨询当地经销商。

1.3 主板特性

规格
CPU支援	第12/13/14代LGA1700针脚,支持Intel® CoreTM i9/i7/i5/i3处理器和Intel® Pentium®处理器/Intel® Celeron®处理器*请访问www.biostar.com.tw获取CPU的支持列表
芯片组 Intel® H610
内存	支持双通道DDR4-3200/2666/2400/2133/18662个DDR4 DIMM插槽,最大内存容量为64GB每个DIMM支持非ECC 4/8/16/32 GB DDR4内存模组支持Intel® Extreme Memory Profile(XMP)技术*请访问www.biostar.com.tw获取内存的支持列表
存储器	--总计共支持1x M.2插槽和4x SATA III(6Gb/s)接口Intel H610 Chipset1个M.2 (M Key)插槽(M2_PCIEG3_32G_SATA):支持M.2 Type 2240 /2260 /2280 SSD模块支持PCI-E 3.0 x4 (32Gb/s)-NVMe/AHCI SSD & SATA SSD4个SATA III接口(6Gb/s)
网络	Intel® 1219V10/100/1000 Mb/s自适应传输模式,半双工/全双工工作模式
音效	ALC8977.1声道音频输出,支持高清音频
USB	4个USB 3.2(Gen1)端口(背板2个端口,板载接头支持2个端口)8个USB 2.0端口(背板4个端口,板载接头支持4个端口)
扩展槽	Intel 12th/13th/14th Processors1个PCIe 4.0 x16插槽Intel H610 Chipset1个PCIe 3.0 x1插槽
背板接口	1个WIFI天线接头1个PS/2键盘/鼠标接口1个HDMI端口1个VGA端口2个USB3.2(Gen1)端口4个USB2.0端口1个LAN端口3个音频插孔
板载接口	4个SATA III接口(6Gb/s)1x M.2 (E Key)插槽:2230尺寸,支持Wi-Fi和Bluetooth模块1个USB3.2(Gen1)接头(每个接头支持2个USB3.2(Gen1)端口)2个USB2.0接头(每个接头支持2个USB2.0端口)1个电源接口(8针)1个电源接口(24针)1个CPU风扇接头1个CPU水冷接头(CPU_OPT)1个系统风扇接头1个前置面板接头1个前置音频接头1个内部立体声扬声器接头1个清空CMOS数据接头1个串行端口接头1个TPM可信平台模块接头*不提供M.2 (E Key)无线网卡。
主板尺寸 uATX Form	Factor,208 mm x 236 mm
操作系统支持	Windows 10(64bit)/Windows 11(64bit)*如有增加或减少任何OS支持,Biostar保留不预先通知的权利。

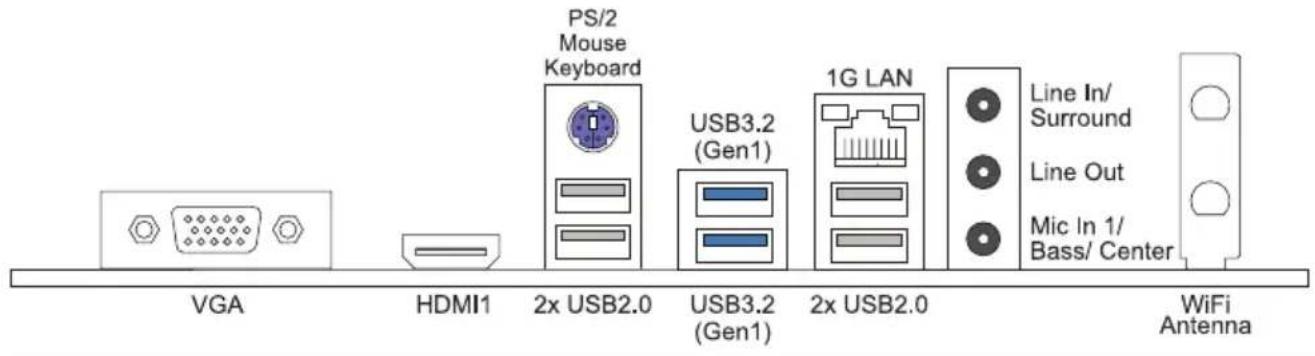

1.4 后置面板接口

VGA HDMI1 PS/2 Mouse Keyboard 2x USB2.0 USB3.2 (Gen1) 1G LAN 2x USB2.0 Line In/ Surround Line Out Mic In 1/ Bass/ Center WiFi Antenna

注意

》仅Intel集成显卡处理器支持VGA/HDMI端口。
》最高分辨率：

HDMI: 4096 x 2160 @24Hz

VGA: 4096 x 2304 @60Hz

》主板同时支持3个板载显示端口输出。显示输出的配置可以在英特尔图形驱动程序工具中进行选择。
当使用前置HD音频插孔并插入耳机/麦克风时，后置声音将自动禁用。
» WiFi天线可让您连接到E KEY模块并使用WiFi和蓝牙功能。

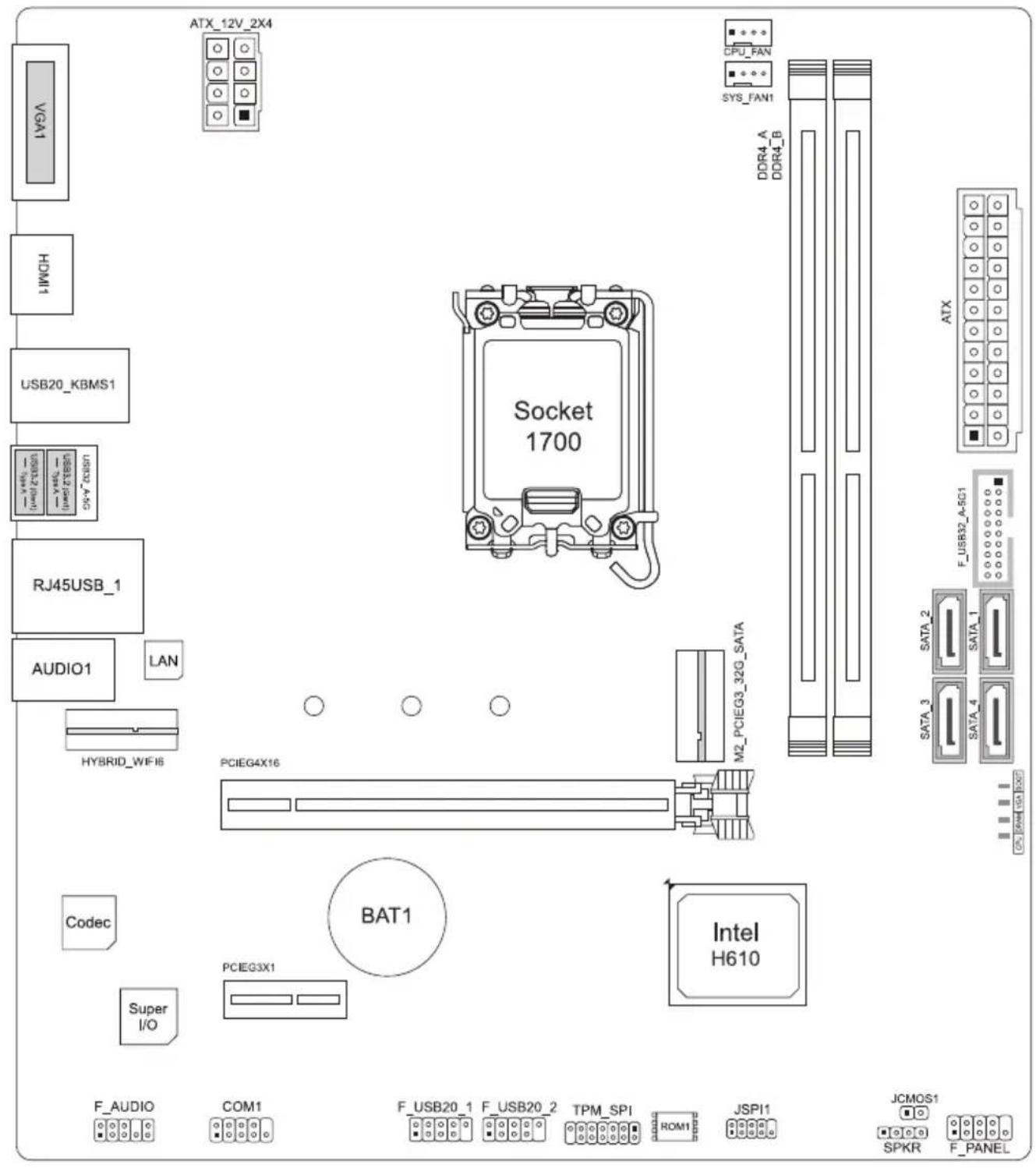

1.5 主板布局图

ATX_12V_2X4 CPU_FAN SYS_FAN1 DDR4_A DDR4_B ATX F_USB32_A-5C1 SATA_2 SATA_1 SATA_3 SATA_4 ATX Socket 1700 M2_PCIEG3_32G_SATA PCIEG4X16 BAT1 Intel H610 Super I/O CODI HYBRID_WIFI6 AUDIO1 LAN USB20_KBMS1 VGA1 HDMI USB1 F_AUDIO COM1 F_USB20_1 F_USB20_2 TPM_SPI ROM1 JSPI1 JCMOS1 SPKR F_PANEL

注意

》■标示为针脚1

第二章：硬件安装

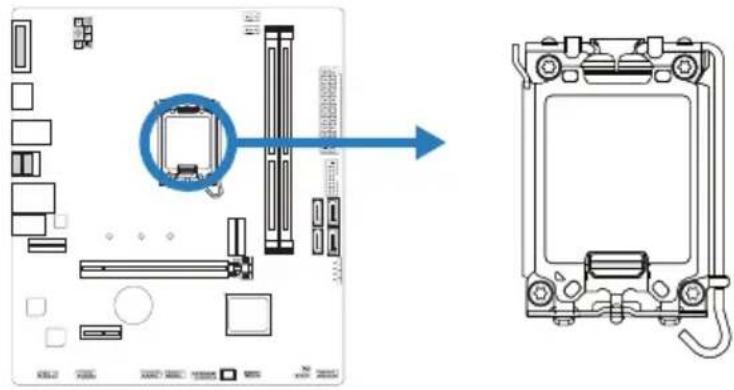

2.1 中央处理器(CPU)

步骤1: 找到主板上的CPU插槽。

》安装前请取掉针脚保护盖，并妥善保管以备后用。移开CPU后，请盖上保护盖以确保针脚不被损坏。
》主板可能配有两种不同的针脚保护盖，请参照以下指示取掉保护盖。

步骤 2: 将 ILM 拉杆向上抬起并将 CPU 保护盖掀起。

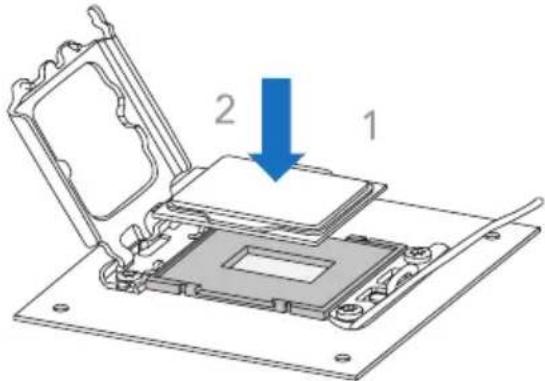

步骤 3: 将处理器对准插槽上相对应位置。

》请确保安装专为LGA1700插座设计的CPU。
》CPU必须按正确的方向放入，不要强行将CPU放进插槽以免损坏CPU。

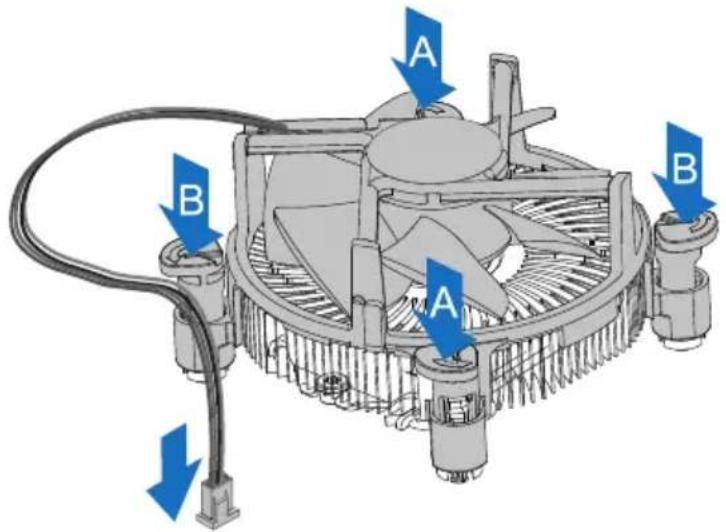

2.2 散热片

步骤1: 请将CPU风扇组件置于CPU顶部，确保四个钉钩对齐主板上的插孔，调整其方位，使风扇电线与CPU风扇接口间距最近。确保钉钩插槽垂直指向散热片。

步骤2: 依次把对角2个钉钩同时向下按，以固定风扇，完成CPU安装。

A B A B

注意

》如有必要，在安装散热风扇前请先涂抹散热膏于CPU表面。
》请务必连接CPU风扇接口。
》请参照CPU散热片的安装手册获取正确的安装信息。

2.3 风扇接头

此风扇接头支持电脑内置的冷却风扇，风扇引线和插头可能因制造商而异。

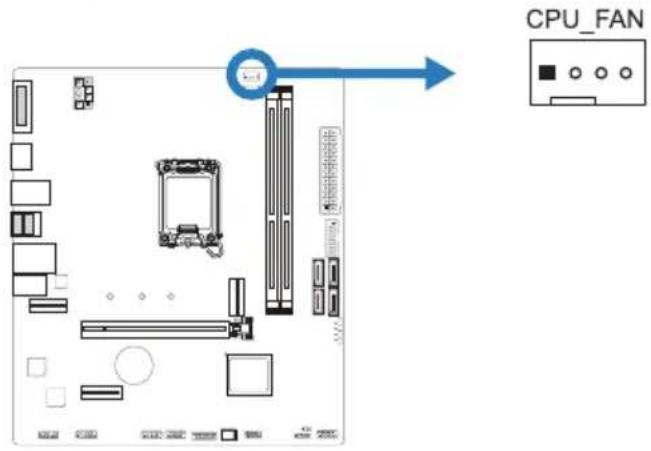

CPU_FAN: CPU 风扇接头

CPU_FAN

针	定义
1	接地
2+12V
3 FAN RPM rate sense
4 A Fan Control

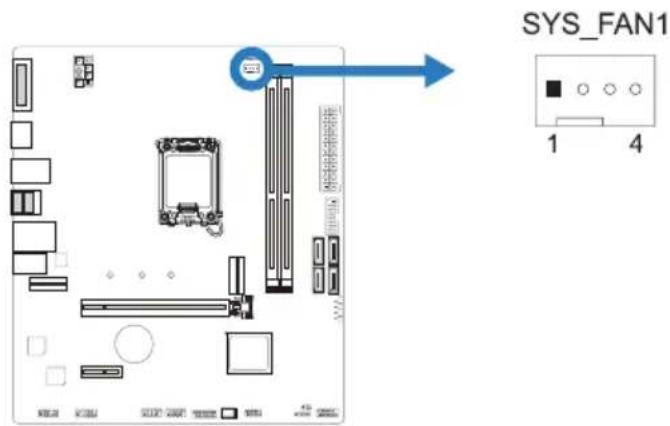

SYS_FAN1: 系统风扇接头

SYS_FAN1 1 4

针	定义
1	接地
2+12V
3 FAN RPM rate sense
4 A|Fan Control

注意

》CPU_FAN·SYS_FAN1支持4针脚和3针脚接口；接线时请注意红线是正极需接到第二个针脚，黑线接地需接到GND针脚。

2.4 系统内存

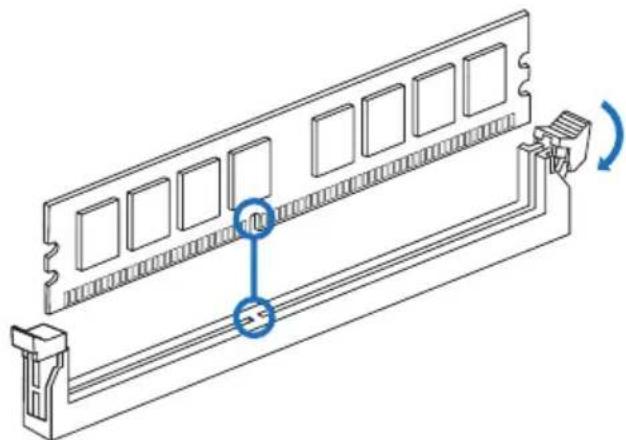

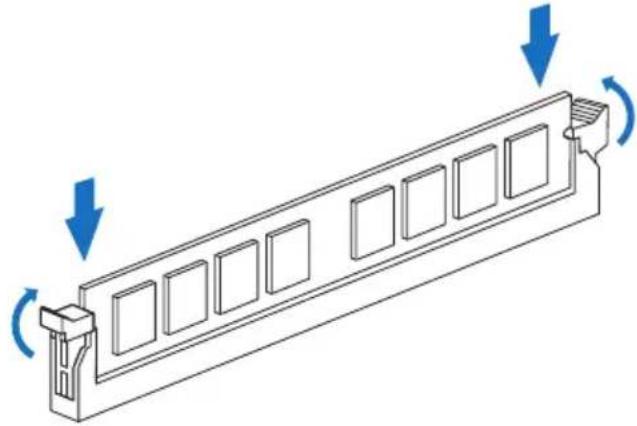

DDR4内存模组

DDR4_A DDR4_B

步骤1: 向外推开固定夹，打开DIMM插槽。将DIMM按顺序放在插槽上，DIMM上的切口须与插槽凹口匹配。

步骤2: 垂直插入DIMM并固定好，直到固定夹跳回原位，DIMM就位。

》如果DIMM未顺利插入，请勿强行按压。将DIMM拔出，再重插一次。

内存容量

DIMM插槽位置 模组 总内存
DDR4_A 4GB/8GB/16GB/32GB	最大为 64GB.
DDR4_B 4GB/8GB/16GB/32GB

双通道内存安装

为激活主板双通道功能，使用内存模组必须符合以下要求：成对安装相同密度的内存模组。如下表所示

双通道状态 DDR4_A DDR4_B
Disabled O X
Disabled X O
Enabled O O

(“O”表示内存已安装，“X”表示内存未安装。)

注意

》当安装多个内存模块時，我们建议使用相同品牌和容量的内存於主板上。

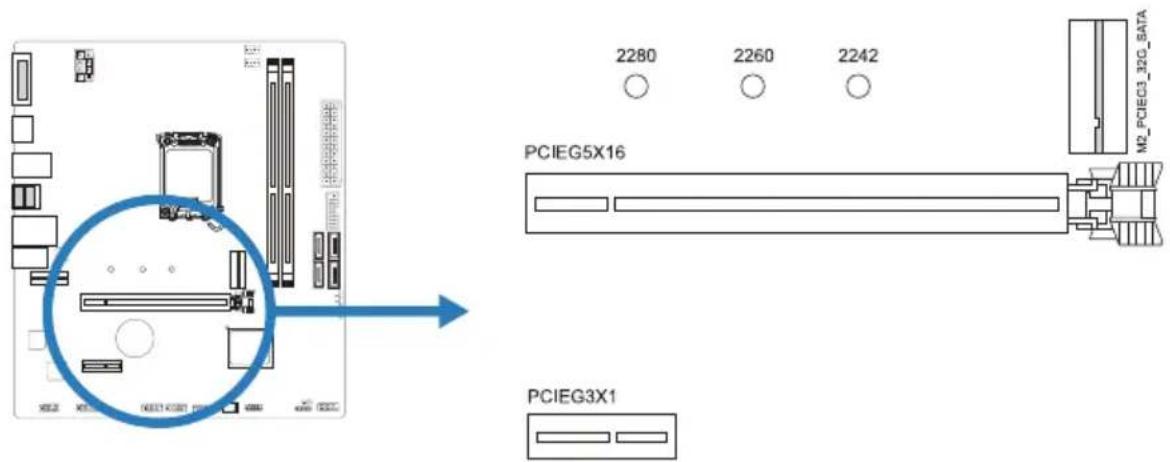

2.5 扩展槽

PCIEG5X16 PCIEG3X1 2280 2260 2242 MR_PCIEG3_32G_DATA

PCIEG4X16: PCI-Express Gen4 x16 插槽(x16模式)

• 符合PCI-Express 4.0规范。
• 最大帶寬总計為64GB/s。

PCIEG3X4: PCI-Express Gen3 x16 插槽(x4模式)

• 符合PCI-Express 3.0规范。
• 最大帶寬总計為4GB/s。

PCIEG3X1: PCI-Express Gen3 x1 插槽

• 符合PCI-Express 3.0规范。
• 同步单向最大理论带宽为1GB/s，总带宽为2GB/s。

M2\_PCIEG3\_32G\_SATA: M.2 (M Key) 插槽

• M.2插槽支持M.2 Type 2240/2260/2280 SSD模块。安装M.2模块前请将六角柱放到正确的位置。
• 支持M.2 SATA III (6.0 Gb/s)模块与M.2 PCI Express Gen3 x4(32Gb/s)模块 - NVMe & AHCI SSD/ SATA SSD。

HYBRID_WIFI6

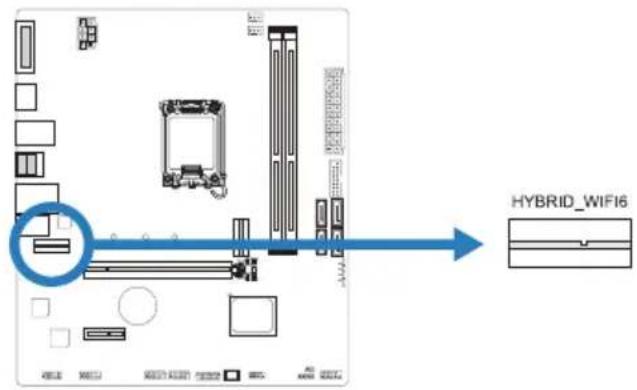

HYBRID\_WIFI6: M.2 (E Key) 插槽 (E Key无线网卡将不提供)

• 支持M.2插槽2230类型模块。
• 支持WiFi、Bluetooth和Inte® CNVi。

注意

当SATA模式占用M.2(M2_PCIEG3_32G_SATA)插槽时，SATA_4连接器将被禁用。

安装扩展卡

请参照以下步骤安装扩展卡：

• 安装扩展卡前请阅读扩展卡的相关指示说明。
• 打开电脑机箱后盖，移除螺丝和插槽支架。
• 将扩展卡按照正确的方向插入插槽，直到扩展卡完全就位。
• 用螺丝将扩展卡的金属支架固定到机箱后置面板。(仅VGA Card 适用此步骤)
• 还原电脑机箱后盖。
• 开机。如有必要，可为扩展卡更改BIOS设置。
• 安装扩展卡的驱动。

注意

》请注意，如果要安装或卸下螺丝，则需要使用M2型螺丝刀。建议不要使用不符合规格的螺丝刀，否则可能会损坏螺丝。

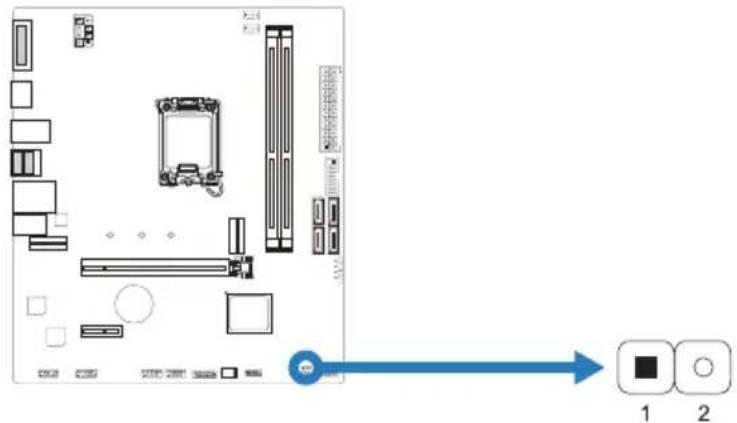

2.6 跳线设置

下图展示如何设置跳线。当跳帽放置在针脚上时，跳线为闭合(close)状态。否则跳线为断开(open)状态。

用户可清空CMOS数据并恢复BIOS安全设置，请按照以下步骤操作以免损坏主板。

Pin 1-2 打开: 正常操作(默认)

Pin 1-2 闭合: 清空CMOS数据

清空CMOS数据过程:

1. 断开AC电源。
2. 将跳线设置成1-2接脚闭合，建议可以使用一个金属物体如螺丝刀触碰1-2接脚。
3. 等待5秒钟。
4. 清空CMOS数据後，请确认跳线设置成1-2接脚打开。
5. 接通AC电源。
6. 开机然后按下键进入BIOS设置。

2.7 接口和插槽

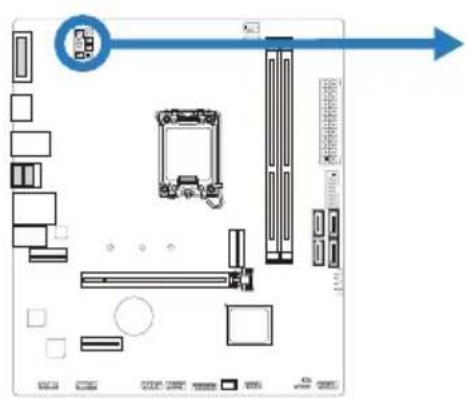

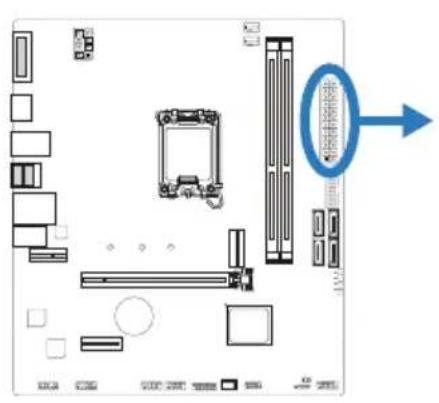

ATX: ATX电源接口

为了更好的兼容性，我们建议使用标准的ATX24-pin电源供应此接口的电源。

此接口给CPU电路提供+12V电压。若CPU电源插头为4针脚，请将其插入ATX_12V_2X4的1-2-5-6针脚。

针	定义
1+12V
2+12V
3+12V
4+12V
5	接地
6	接地
7接地
8	接地

注意

》开机前，请确保ATX、ATX_12V_2X4接口都已插上电源。
》电压不足可能导致系统不稳或者外围设备不能正常运行。当配置使用大功率设备的系统时，建议您使用带有大功率输出的电源。

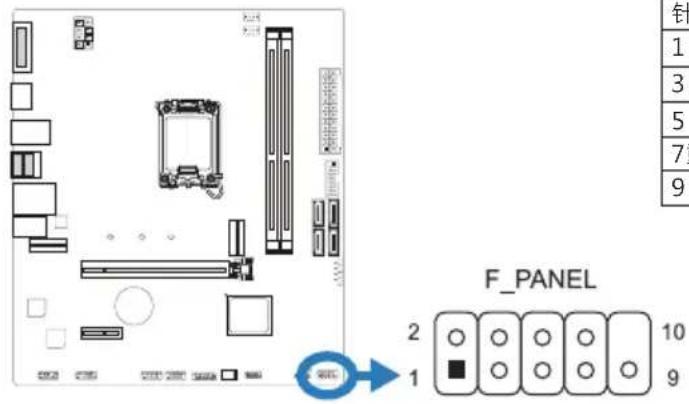

F-PANEL: 前置面板接头

此10针脚接口包含开机，重启，硬盘指示灯，电源指示灯接口。

针 1 3 5 7 9 F_PANEL 2 1 10 9

针定义功能针定义功能
1H	DD LED(+)	硬盘指	2Power LED (+)		电源指示灯
3H	DD LED(-) 4 PowerLED		(-)
5	接地	重启按钮	6电源按钮		开机按钮
7重	启8接地
9NC NC 10 NA NA

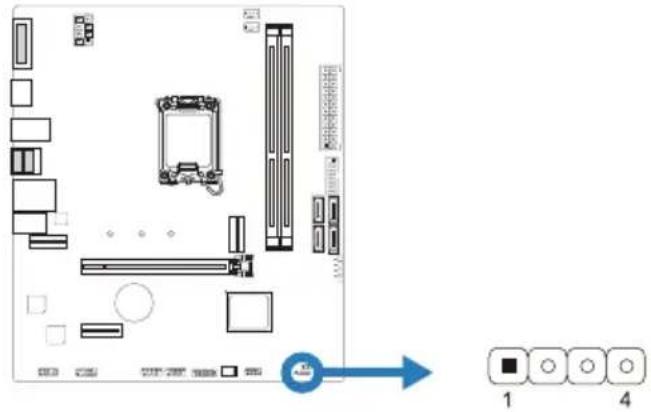

SPKR: 扬声器接头

此4针脚接口连接扬声器。

针	定义
1+5V
2N/A
3N/A
4扬声器

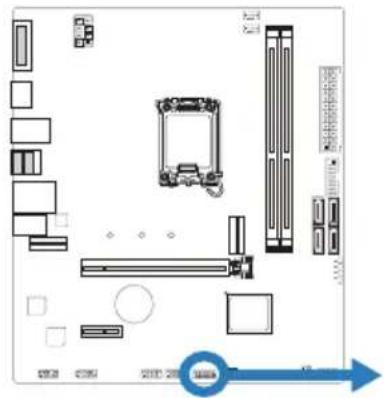

TPM SPI: 可信平台模块头

此接头可连接可信任安全平台模组系统，可用来储存金钥、认证与资料，并增加网路安全性。

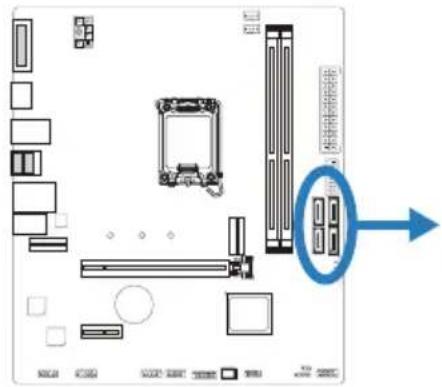

SATA\_1/ SATA\_2/ SATA\_3/ SATA\_4: 串行ATA接口

此接口通过SATA数据线连接SATA硬盘。

针	定义
1	接地
2 TX+
3 TX-
4	接地
5 RX-
6 RX+
7接地

注意

当SATA模式占用M.2(M2_PCIEG3_32G_SATA)插槽时，SATA_4连接器将被禁用。

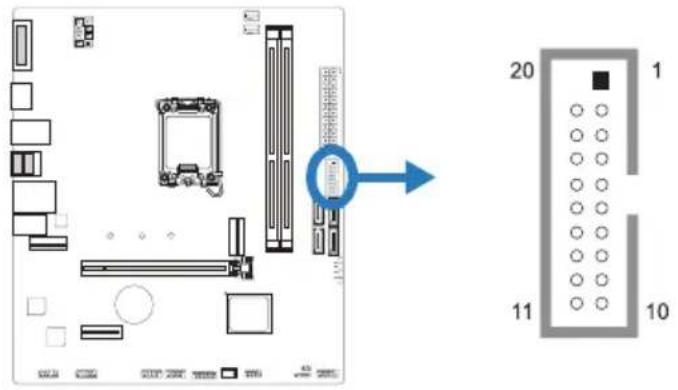

F\_USB32\_A-5G: 前置面板USB 3.2(Gen1)接头

PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。

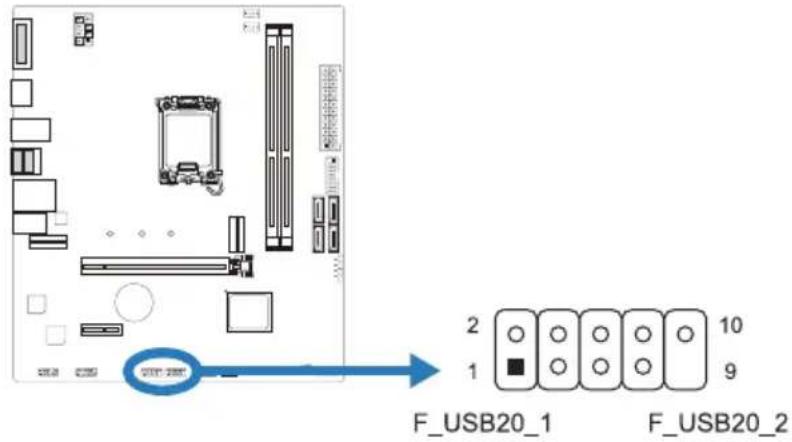

F\_USB20\_1/F\_USB20\_2: 前置面板USB 2.0接头

PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。

F_USB20_1 F_USB20_2

针	定义
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7接地
8	接地
9 Key
10 NC

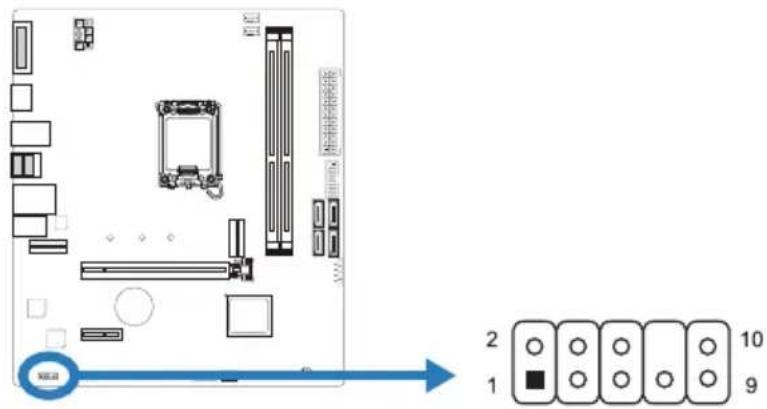

F\_AUDIO1: 前置面板音频接头

此接头可连接音频输出数据线，支持HD(高清)音频。

》当使用前置HD音频插孔并插入耳机/麦克风时，后置声音将自动禁用。
》建议您连接前置高清音频插孔，享用主板高清音频功能。

COM1: 串行端口

此主板有一串行端口，可连接至RS-232端口。

COM1 2 10 9

》确保正确将针脚连接到LED装置，错误的连接可能会损坏您的LED装置或主板。
》 12V_LED接头支持5050 RGB LED灯条，最大输出功率为3A（12V）。
》5V_LED接头最多可支持300个LED WS2818B Addressable RGB LED灯条，最大输出功率为3A (5V)。
》请使用Vivid LED DJ软件控制LED。有关详细的软件设置信息，请参阅第3.3章。

2.8 LED灯

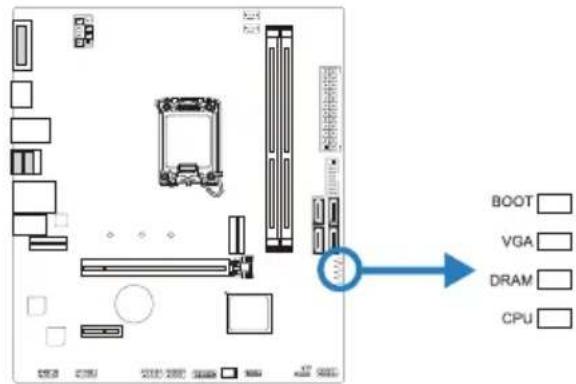

Debug LED: 侦错 LED 指示灯

LED指示灯在主板中的状态。

BOOT - 表示启动设备无法检测或故障。

VGA - 表示 GPU 无法检测或故障。

DRAM - 表示 DRAM 无法检测或故障。

CPU - 表示 CPU 无法检测或故障。

注意

》启动计算机后，LED指示灯将按以下顺序点亮：

CPU → DRAM → VGA → 引导

当计算机准备就绪时，LED指示灯将显示错误发生的位置，并一直亮着直到问题解决。

》启动计算机后，如果未检测到异常，则Debug LED将不会点亮。

第三章：UEFI BIOS和软件

3.1 UEFI BIOS设置

• BIOS设置程序可用于查看和更改计算机的BIOS设置。开机自检时，按键可进入BIOS设置程序。
• 更多相关UEFI BIOS设置信息，请参考网站上的UEFI BIOS手册。

3.2 刷新BIOS

以下任意一种工具都可以刷新BIOS:

• BIOSTAR BIO-Flasher: 使用此工具，BIOS可通过硬盘上的文件刷新，USB驱动刷新，或者CD-ROM刷新。
• BIOSTAR BIOS刷新工具: 能够在Windows环境下自动刷新。使用此工具，BIOS可通过硬盘上的文件刷新，USB驱动刷新，CD-ROM刷新或者从网站上的文件地址刷新。

BIOSTAR BIO-Flasher

注意

》此工具仅允许可使用FAT32/16格式化或单个分区的存储设备。
》刷新BIOS时如关机或重启系统将导致系统引导失败。

使用BIOSTAR BIO-Flasher刷新BIOS

1. 进入网站下载与主板相匹配的最新BIOS文件。
2. 然后保存BIOS文件到U-盘。(仅支持FAT/FAT32格式)
3. 插入包含BIOS文件的U-盘到USB接口

4. 开机或重启后，在自检过程中按键。

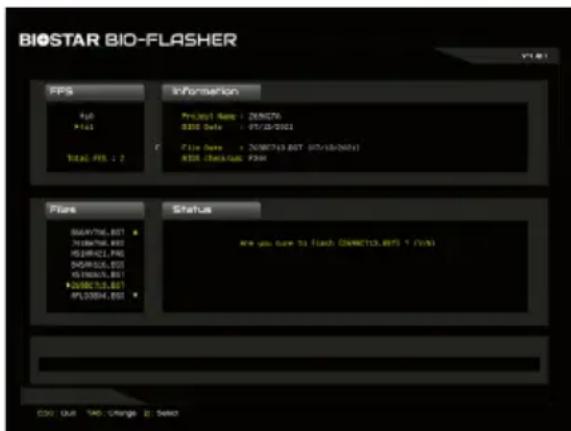

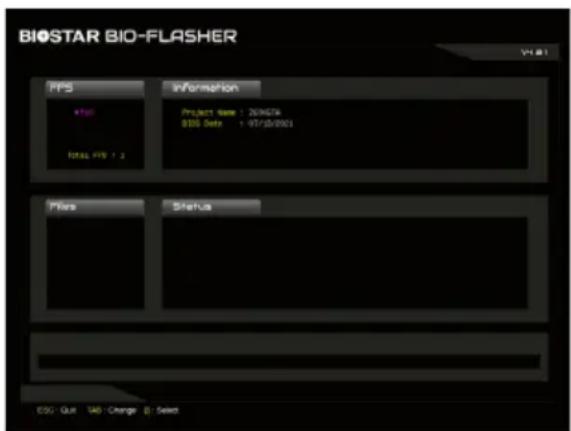

5. 进入自检后，屏幕会弹出BIO-FLASHER工具。选择搜索BIOS文件。

6. 选择合适的BIOS文件，并按"Yes"执行BIOS刷新程序。

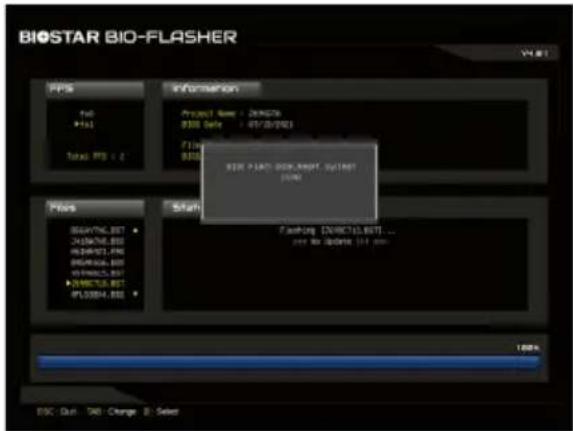

BIOSTAR BIO-FLASHER PPS Information Project Name: 200607a 0305 Data: 07/15/2001 Status: PPS - 2 Plans Status ESG - Quit YAG - Change B - Select

1. BIOS刷新后会弹出是否重启系统的对话框。按 < Y> 重启系统

BIOSTAR BIO-FLASHER V4.01 Files Project Name: 2619678 BDO Safe: 01/12/2023 File: BDO BDO PLAN: 000,000, 001,000, 001,000 Status Flashing [NIRCT]1.0.007 ... and No Update 101 now ESC: Out - OK - Change B - Select

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。

选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS刷新工具（通过网络）

1. 用DVD驱动安装BIOS Update Utility。

2. 使用此功能时，请确保电脑联网。

3. 打开BIOS刷新工具，然后点击“Online Update”按钮。

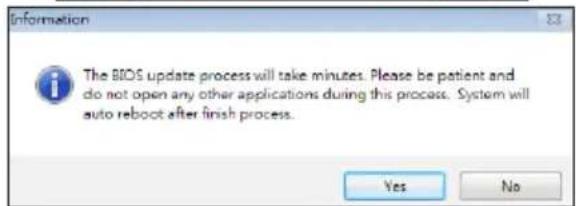

4. 屏幕弹出是否执行刷新BIOS程序的对话请求，点击“Yes”开始刷新BIOS。

5. 如果BIOS有新版本，屏幕会弹出提示您下载最新版本的对话框。点击“Yes”下载。

6. 完成下载后，屏幕弹出提示您刷新 BIOS 的对话框，点击“Yes”开始刷新。

BIOS Update AMI BIOS Model Name BIOS Date Version online Updates ① update BIOS backup BIOS

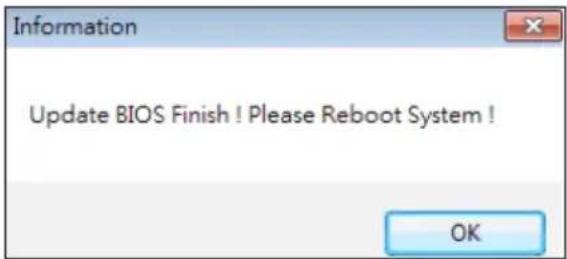

1. 刷新程序结束后，屏幕弹出提示您重启系统的对话框。点击“OK”重启系统。

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。

选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS刷新工具（通过BIOS文件）

1. 用DVD驱动安装BIOS刷新工具。

2. 从我们的网站www.biostar.com.tw 下载合适的BIOS.

3. 在主页面打开BIOS Updat Utility，然后点击“Update BIOS”按钮。

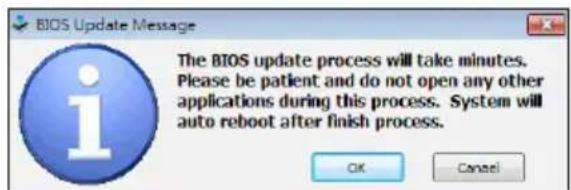

4. 屏幕弹出是否执行刷新BIOS程序的对话请求，点击“OK”开始刷新BIOS。

5. 选择BIOS文件的存放目录。然后选择合适的BIOS文件，点击“Open”。

刷新BIOS要花几分钟时间，请耐心等待。

1. BIOS刷新过程结束后，点击“OK”重启系统。

BIOS Update AMI BIOS Model Name BIOS Date Version online Update update BIOS backup BIOS

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。

选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS备份

点击BIOS备份按钮，选择存储备份文件的合适目录，然后点击"Save"。

1. 将光盘放入光驱，若Autorun功能已激活，驱动安装程序将会出现。
2. 选择Software Installation，然后点击各软件图标。
3. 根据屏幕上的指令完成安装。

启动软件

安装程序完成后，桌面上将出现软件图标。请双击图标启动软件工具。

注意

》所有软件的相关信息和内容若有变更，恕不另行通知。为使系统性能更佳，软件会不断升级。
》下面的图片和信息仅供参考，此主板的实际信息和设置可能与手册稍有差异。

BIOScreen 工具

此实用工具可以将开机画面个性化。您可以选择BMP格式来自定义计算机开机画面。

800 x 600 BIOSTAR® WWW.BIOSTAR.COM.TW Load Image Transform Update Bios Close About

请参照以下步骤来更新开机画面：

• 加载画面(Load Image): 选择图片作为开机画面。
• 转换(Transform): 转换图片并预览。
• 更新BIOS(Update Bios): 将图片写入BIOS内存, 然后完成更新。

第四章：帮助信息

4.1 驱动程序安装注意事项

为获得更好的系统性能，在操作系统安装完成后，请插入您的系统驱动到光驱并安装。插入DVD后，将出现如下所示窗口。

YOUR MODEL NAME YOUR OPERATING SYSTEM DRIVER VERSION / RELEASE DATE Auto Chipset Driver Realtek Network Chip Driver Realtek HD Audio Driver Driver Software Manual Install

此设置向导将自动检测您的主板和操作系统。

A. 驱动程序安装

安装驱动程序，请点击驱动器图标。设置向导将列出主板兼容驱动和操作系统。点击各设备驱动程序，以开始安装进程。

B. 软件安装

安装软件，请点击软件图标。设置向导将列出系统可用软件，点击各软件名称，以开始安装进程。

C. 使用手册

除了书本形式的手册，我们也提供光盘形式的使用指南。点击Manual图标，浏览可用相关使用指南。

注意

》在插入驱动之后，如此窗口未出现，请用文件浏览器查找并执行SETUP.EXE文件。
》若需要Acrobat Reader打开manual文件。请从网站http://get.adobe.com/reader/下载最新版本的Acrobat Reader软件。
》插图中使用的主板可能与实际的主板不同。这些插图仅供参考。

4.2 AMI BIOS 哗声代码

引导模块哗声代码

哔声次数 含义
持续哔声 持续哔声

BIOS 开机自检哔声代码

哔声次数含义
1系统引导成功
8显存错误(系统视频适配器)

4.3 AMI BIOS 开机自检代码

代码含义

10 PEI核心启动

11 CPU Pre-memory初始化启动

15 北桥Pre-memory初始化启动

19 南桥Pre-memory初始化启动

2B 内存初始化,读取SPD数据

2C 内存初始化,检测Memory presence

2D 内存初始化,编程内存时序信息

2E 内存初始化,配置内存

2F 内存初始化(其他)

31 内存安装完成

32 CPU post-memory初始化启动

33 CPU post-memory初始化,Cache初始化

34 CPU post-memory初始化,应用处理器初始化

35 CPU post-memory初始化,选择BSP

36 CPU post-memory初始化,系统管理模式初始化

37 北桥Post-Memory初始化启动

3B 北桥Post-Memory初始化

4F DXE IPL启动

60 DXE核心启动

F0 固件引起的恢复条件(自动恢复)

F1 用户引起的恢复条件(强制恢复)

F2 恢复进程启动

F3 找到固件恢复图象

F4 加载固件恢复图象

E0 S3唤醒启动

E1 执行S3启动脚本

E2 重新发送影像

E3 系统S3待机导向

60 DXE内核启动

61 NVRAM初始化

62 安装南桥运行期

63 CPU DXE初始化启动

68 PCI HB初始化

69 北桥DXE初始化

6A 北桥DXE SMM初始化启动

代码	含义
70	南桥DXE初始化启动
71	南桥DXE SMM初始化启动
72	南桥设备初始化
78	南桥DXE初始化
79	ACPI模组初始化
90	引导设备选择阶段启动
91	驱动连接启动
92	PCI总线初始化启动
93	PCI总线热拔插控制器初始化
94	PCI总线列举
95	PCI总线请求资源
96	PCI总线分配资源
97	控制台输出设备连接
98	控制台输入设备连接
99	高级IO初始化
9A	USB初始化启动
9B	USB复位
9C	USB检测
9D	USB启用
A0	IDE初始化启动
A1	IDE复位
A2	IDE检测
A3	IDE启用
A4	CSI初始化启动
A5	CSI复位
A6	CSI检测
A7	CSI启用
A8	设置校对密码
A9	设置开始
AB	设置输入等待
AD	准备启动环境
AE	传统启动环境
AF	退出启动环境
B0	虚拟地址图开始
B1	虚拟地址图结束
B2	传统可选ROM初始化
B3	系统复位
B4	USB热拔插
B5	PCI总线热拔插
B6	清理NVRAM
B7	配置复位(NVRAM设置复位)

注意

》如此窗若出现表格未列出的代码，请联系我们的技术支持。

4.4 问题解答

问题 解决方法
1.系统没有电,电源指示灯不亮,电源风扇不转动。2.键盘上的指示灯不亮。	1.确定电源线是否接好。2.更换线材。3.联系技术支持。
系统不起作用。键盘指示灯亮,电源指示灯亮,硬盘正常运作。	用力按压内存两端,确保内存安置于插槽中。
系统不能从硬盘启动,能从光盘启动。	1.检查硬盘与主板的连线,确定各连线是否确实接好,检查标准CMOS设置中的驱动类型。2.硬盘随时都有可能坏掉,所以备份硬盘数据是很重要的。
系统只能从光盘启动。硬盘能被读,应用程序能被使用,但是不能从硬盘启动。	1.备份数据和应用程序。2.重新格式化硬盘。用后备盘重新安装应用程序和数据。
屏幕提示“Invalid Configuration”或“CMOS Failure”。再次检查系统设备,确定设定是否正确安装了第二个硬盘	再次检查系统设备,确定设定是否正确
安装了第二个硬盘后,系统不能启动。	1.正确设置主/从硬盘跳线。2.运行安装程序,选择正确的驱动类型。与驱动器厂商联系,寻求驱动兼容性的技术支持。

CPU过热保护系统

在开启系统数秒后如有自动关机的现象，这说明CPU保护功能已被激活。CPU过热时，防止损坏CPU，主机将自动关机，系统则无法重启。

此种情况下，请仔细检查。

1. CPU 散热器平放在CPU表面。
2. CPU风扇能正常旋转。
3. CPU风扇旋转速度与CPU运行速度相符。

确认后，请按以下步骤缓解CPU保护功能。

1. 切断电源数秒。
2. 等待几秒钟。
3. 插上电源开启系统。

或是:

1. 清除CMOS数据。(查看 "Close CMOS Header: JCMOS1" 部分)
2. 等待几秒钟。
3. 重启系统。

附录：产品中有毒有害物质或元素的名称及含量

部件名称	有毒有害物质或元素
	铅(Pb)汞	(Hg)镉(Cd)		六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB板○○○○○○
结构件○○○○○○
芯片及其它主动零件	X○○○○○
连接器X○○○○○
被动电子元器件	X○○○○○
焊接金属○○○○○○
线材○○○○○○
助焊剂,散热膏,标签及其它耗材	○○○○○○

O：表示该有毒有害物质在该部件所有均质材料中的含量在SJ/T11363-2006标准规定的限量要求以下。
X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。
备注：在芯片及其它主动零件、连接器、被动电子元器件Pb栏位中有打X，表示Pb在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求，但均符合欧盟ROHS指令豁免条款。
