用户手册 B650MT-E PRO BIOSTAR

依照 FCC 条款第 15 部分的规定，本装置已经通过测试并且符合 Class B 级数字装置的限制。此条款限制了在安装过程中可能造成的有害射频干扰并提供了合理的防范措施。本装置在使用时会产生无线射频辐射，如果没有依照本手册的指示安装和使用，可能会与无线通讯装置产生干扰。然而，并不保证在特定的安装下不会发生任何干扰。

如果关闭和重新开启本设备后，仍确定本装置造成接收广播或电视的干扰，用户可以使用以下列表中的一种或多种方法来减少干扰：

• 重新安装或调整接收天线。
• 增加本设备与接收设备之间的距离。
• 连接设备连接到不同的插座以便于两个设备使用不同的回路。
• 咨询经销商或富有经验的无线电工程师，以获得更多资讯。

本用户手册内容的变更，恕不另行通知，制造商没有解释的义务。

本用户手册的所有内容若有任何错误，制造商没有义务为其承担任何责任。所有商标和产品名称均有其各自所有权。

未经过书面许可，不得以任何形式（部分或全部）复制此手册信息。

免责说明

本手册内容系 BIOSTAR® 知识产权，版权归 BIOSTAR® 所有。我们本着对用户负责的态度，精心地编写该手册，但不保证本手册的内容完全准确无误。BIOSTAR® 有权在不知会用户的前提下对产品不断地进行改良、升级及对手册内容进行修正，实际状况请以产品实物为准。本手册为纯技术文档，无任何暗示及影射第三方之内容，且不承担排版错误导致的用户理解歧义。本手册中所涉及的第三方注册商标所有权归其制造商或品牌所有人。

CE	CE 符合性简短声明我们声明此产品符合现行标准,并满足 2004/108/CE,2006/95/CE 和 1999/05/CE 指令规定的所有基本要求。

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI、HDMI高画质多媒体介面及HDMI标志为HDMI Licensing Administrator, Inc.

在美国及其他国家的商标或注册商标。

防静电操作规则

静电可能严重损坏您的设备，在处理主板以及其它的系统设备的时候要特别注意，避免和主板上的系统组件的不必要接触，保证在抗静电的环境下工作，避免静电放电可能对主板造成损坏，当在您的机箱中插入或者移除设备时，请保证电源处于断开状态，厂商对于不遵照本操作规则或者不遵守安全规范而对主板造成的损坏不负责。

警告

主板易受静电损坏

请遵守操作规则

目录

第一章：主板介绍....4

1.1 前言 .... 4
1.2 包装清单.....4
1.3 主板特性.... 5
1.4 后置面板接口....7
1.5 主板布局图 8

第二章：硬件安装....9

2.1 中央处理器(CPU)....9
2.2 散热片 10
2.3风扇接头....12
2.4 系统内存..... 13
2.5 扩展槽....15
2.6 跳线设置..... 18
2.8 LED灯 25

第三章：UEFI BIOS和软件....26

3.1 UEFI BIOS设置 26
3.2 刷新BIOS....26
3.3 主板更新SMART BIOS 26
3.4 软件 32

第四章：帮助信息....35

4.1 驱动程序安装注意事项....35
4.2 AMI BIOS 哗声代码 36
4.3 问题解答....36
4.4 RAID 功能 37

附录：产品中有毒有害物质或元素的名称及含量 39

第一章：主板介绍

1.1 前言

感谢您选购我们的产品，在开始安装主板前，请仔细阅读以下安全指导说明：

• 选择清洁稳定的工作环境。
• 操作前请确保计算机断开电源。
• 从抗静电袋取出主板之前，先轻触安全触地器或使用触地手腕带去除静电以确保安全。
• 避免触摸主板上的零件。手持电路板的边缘，不要折曲或按压电路板。
• 安装之后，确认没有任何小零件置于机箱中，一些小的零件可能引起电流短路并可能损坏设备。
• 确保计算机远离危险区域，如：高温、潮湿、靠近水源的地方。
• 计算机的工作温度应保持在0-45°C之间
• 为避免受伤，请注意以下幾點：
  主板或连接器上尖锐的针脚机箱上的粗糙边缘和尖角破损的线缆可能引起短路

1.2 包装清单

• Serial ATA数据线 x2
• ATX机箱后置I/O面板 x1
• WIFI天线配件 x1
• 安装指南 x1
• 驱动光盘 x1 (包括安装驱动)

注意

》此清单可能因销售区域或主板型号不同而异，相关标配详情请咨询当地经销商。

1.3 主板特性

规格
CPU支援	Socket AM5 支持 AMD® 7000 / 8000 series 处理器通过BIOS更新支持未来的AMD Ryzen处理器请访问www.biostar.com.tw获取CPU的支持列表。
芯片组 AMD B650
内存	AMD Ryzen 7000 / 8000 series Processors:支持双通道DDR5 - 6000+(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 48004个DDR5 DIMM插槽,最大内存容量为192GB每个DIMM支持非ECC 和 ECC Un-buffered 8/ 16/ 24/ 32/ 48 GB DDR5内存模组*请访问 www.biostar.com.tw 获取内存的支持列表。
存储器	-- 总计共支持 2x M.2 插槽和 4x SATA III(6Gb/s) 接口AMD Ryzen 7000 / 8000 Series 处理器1个 M.2 (M Key) 插槽 (M2M_CPU):支持 M.2 Type 2242/ 2260/ 2280 SSD 模块支持 PCIe 4.0 x4 (64Gb/s)- NVMe/ AHCI SSDAMD B650 芯片组1个 M.2 (M Key) 插槽 (M2M_SB):支持 M.2 Type 2280 SSD 模块支持 PCIe 4.0 x4 (64Gb/s) - NVMe/ AHCI SSD4个SATA III接口 (6Gb/s):支持 AHCI & RAID 0,1,10* 规格因 CPU 类型而异。
网络	Realtek RTL8125B10/ 100/ 1000/ 2500 Mb/s自适应传输模式,半双工/全双工工作模式
音效	ALC8977.1声道音频输出,支持高清音频,Hi-Fi (前)
USB	2个USB 3.2(Gen2) Type-C 端口(背板1个端口,板载接头支持1个端口)1个USB 3.2(Gen2) 端口(背板1个端口)6个USB 3.2(Gen1) 端口(背板4个端口,板载接头支持2个端口)6个USB 2.0端口(背板2个端口,板载接头支持4个端口)
扩展槽	AMD Ryzen 7000 / 8000 Series 处理器1个PCIe 4.0 x16插槽 (x16 或 x8/x8模式)2个PCIe 4.0 x1插槽 (x1模式)AMD B650 芯片组1个PCIe 4.0 x1插槽 (x1模式)* 规格因 CPU 类型而异。
背板接口	2个 WIFI 天线接头1个 PS/2 键盘 / 鼠标接口1个 SMART BIOS Update Button1个 HDMI Port (HDMI1.4)1个 DP Port (DP1.2)1个 USB 3.2(Gen2)Type-C 端口1个 USB 3.2(Gen2)Type-A 端口4个 USB 3.2(Gen1)Type-A 端口2个 USB 2.0Type-A 端口1个 2.5G LAN端口3个音频插孔

》接续下页

规格
板载接口	4个SATA III接口(6Gb/s)1个M.2(E Key)插槽:2230尺寸,支持Wi-Fi和Bluetooth模块2个USB2.0接头(每个接头支持2个USB2.0端口)1个USB3.2(Gen1)接头(每个接头支持2个USB3.2(Gen1)端口)1个USB3.2(Gen2)Type-C接头(每个接头支持1个USB3.2(Gen2)Type-C端口)1个电源接口(8针)1个电源接口(24针)1个CPU风扇接头1个CPU水冷接头(CPU_OPT)1个系统风扇接头1个前置面板接头1个前置音频接头1个内部立体声扬声器接头1个清空CMOS接头1个串行端口接头1个TPM可信平台模块接头2个LED接头(5V)1个LED接头(12V)*不提供M.2(E Key)无线网卡。
主板尺寸u-ATX Form	Factor, 244 mm x 244 mm
操作系统支持	Windows 10(64bit) / Windows 11(64bit)*如有增加或减少任何OS支持,Biostar保留不预先通知的权利。

1.4 后置面板接口

DisplayPort HDMI SMART BIOS UPDATE Button 2x USB2.0 Mouse Keyboard USB3.2 (Gen2) —Type C— SMART BIOS USB Port 2x USB3.2 (Gen1) 2x USB3.2 (Gen1) 2.5G LAN Line In/ Surround Line Out Mic In 1/ Bass/ Center WiFi Antenna

注意

》最高分辨率：
HDMI: 4096 x 2160 @30Hz，符合HDMI 1.4规范
DP: 4096 x 2160@60Hz，符合DP1.2规范。
当使用前置HD音频插孔并插入耳机/麦克风时，后置声音将自动禁用。
» WiFi天线可让您连接到E Key模块并使用WiFi和蓝牙功能。

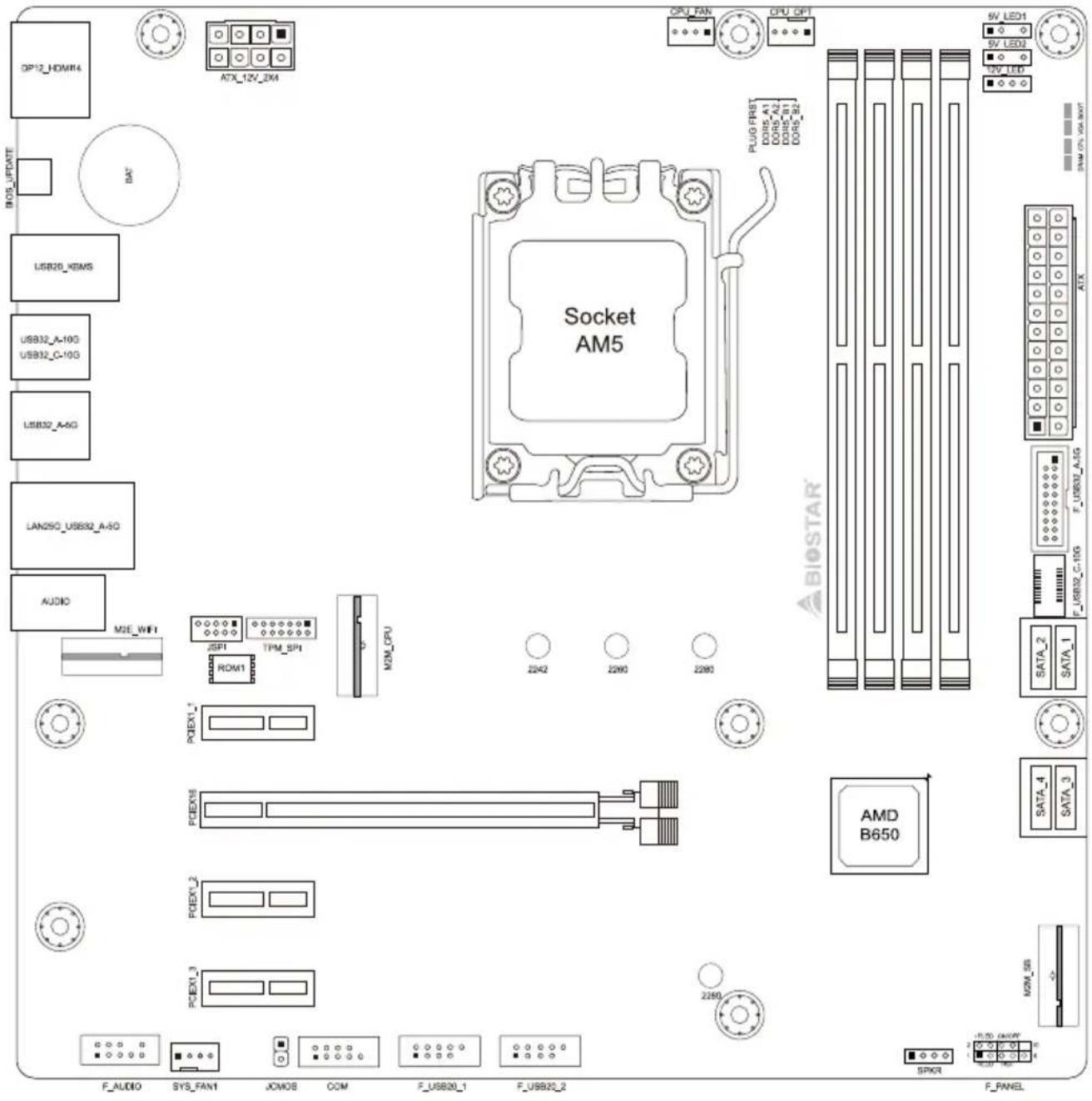

1.5 主板布局图

OP12_HOMR4 ATX_12V_2M CPU_FAN CPU_CPT 9V LED1 9V LED2 9V LED BIOS_UPDATE DAC USB20_KSM5 Socket AM5 PLUG FIRST DOSE_A1 DOSE_A2 DOSE_B1 DOSE_B2 USB32_A-10G USB32_C-10G USB32_A-5G LAN250_USS92_A-5G AUDIO M2E_WIFI JSP1 TPM_SP1 ROM1 M2M_CPU 2242 2260 2280 SATA_1 SATA_2 SATA_3 AMD B650 F_AUDIO SYS_FAN1 JCOM8 COM F_USB80_1 F_USB80_2 SPKR F_PANEL

注意

》■标示为针脚1

第二章：硬件安装

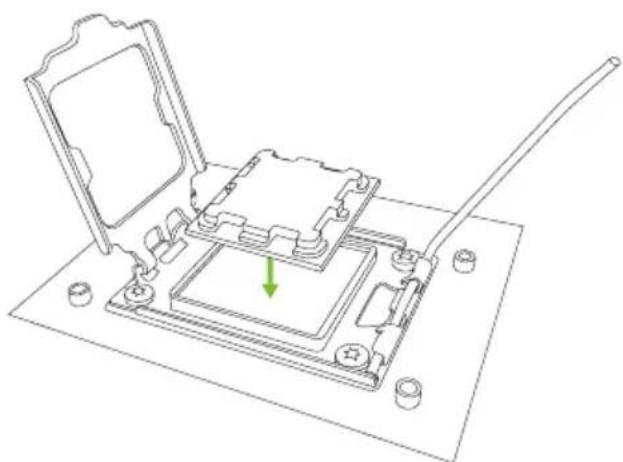

2.1 中央处理器(CPU)

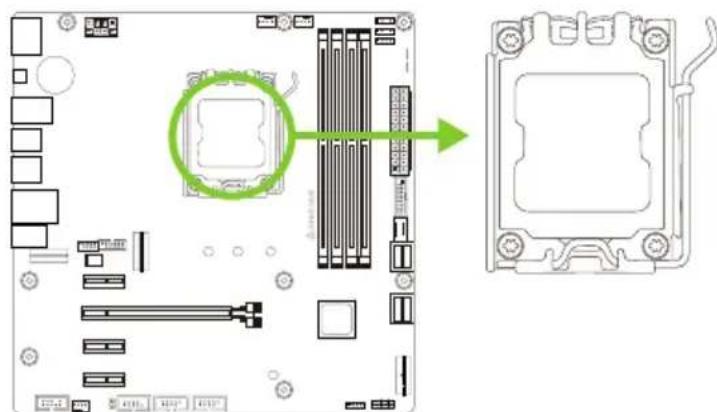

步骤1: 找到主板上的CPU插槽。

步骤3: 将处理器对准插槽上相对应位置。

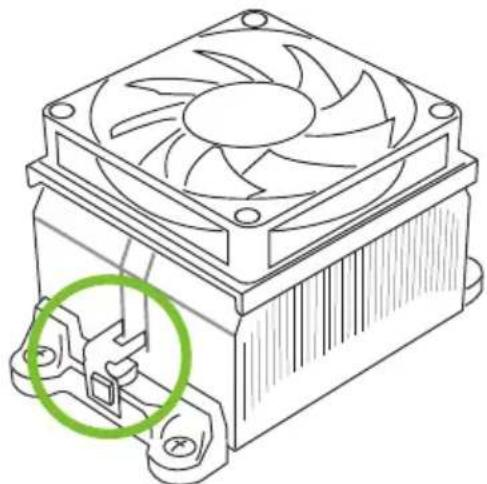

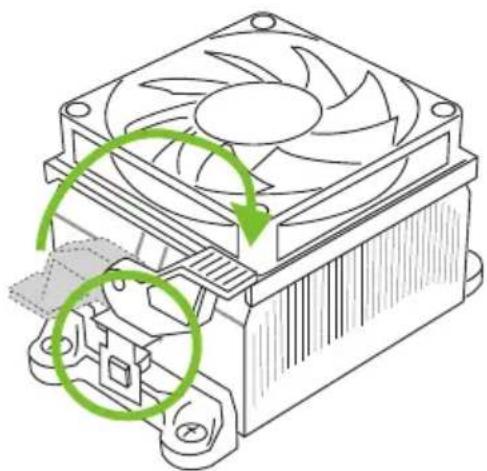

步骤 1: 将散热片和风扇组件放置在支架上。散热片夹对准插座固定凸耳，再将弹簧夹扣到固定凸耳上。

步骤2: 将另一边的固定夹向下压，扣住支架上的塑胶凸耳。然后固定，使风扇和散热片扣住支架底座。

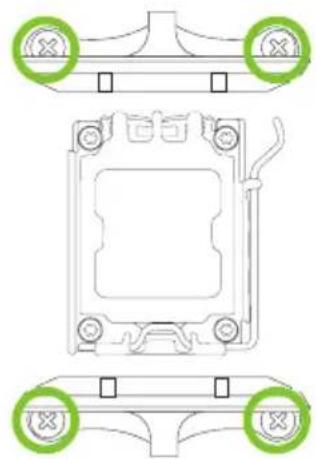

步骤 1: 取下主板上的散热片和风扇组件支架, 并保留散热风扇的铁背板于主板下方。

步骤2: 将散热片和风扇组件放置于CPU上方，调整方向使风扇电缆最靠近CPU风扇连接器，参照示意图之顺序将螺丝锁入，完成散热片风扇的安装。

》请务必连接CPU风扇接口。
》请参照CPU散热片的安装手册获取正确的安装信息。

2.3 风扇接头

此风扇接头支持电脑内置的冷却风扇，风扇引线和插头可能因制造商而异。

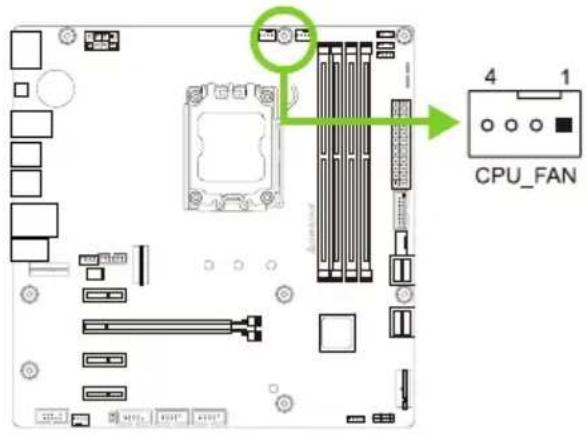

CPU_FAN: CPU 风扇接头

CPU_FAN

PWM 模式
针	定义
1	接地
2 +12V
3 Sense
4 Speed Control Signal

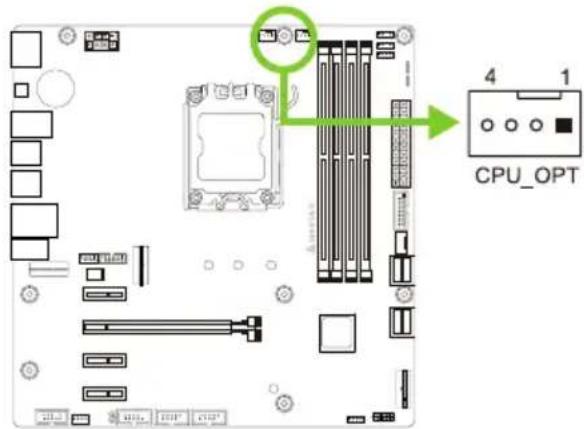

CPU_OPT: CPU 风扇接头

CPU_OPT

PWM 模式 DC 模式
针定义针定义
1接地 1接地
2+12V 2 Voltage Control
3 Sense 3 Sense
4 Speed Control Signal 4 NC

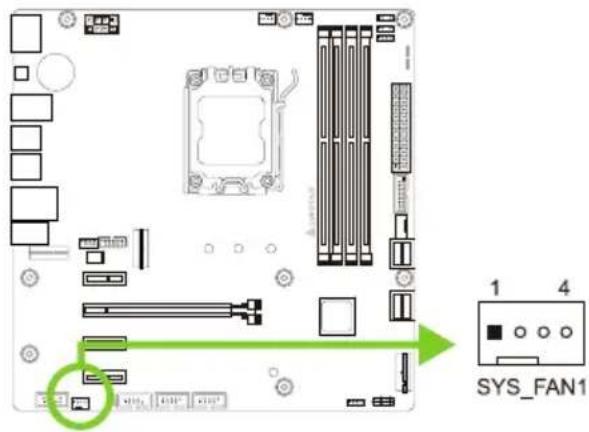

SYS_FAN1: 系统风扇接头

SYS_FAN1

PWM 模式
针	定义
1	接地
2 + 12V
3 Sense
4 Speed Control Signal

注意

》CPU_FAN, CPU_OPT, SYS_FAN1支持4针脚和3针脚接口；接线时请注意红线是正极需接到第二个针脚，黑线接地需接到GND针脚。
» CPU风扇接头(CPU_OPT)：支持水冷风扇和CPU风扇。

2.4 系统内存

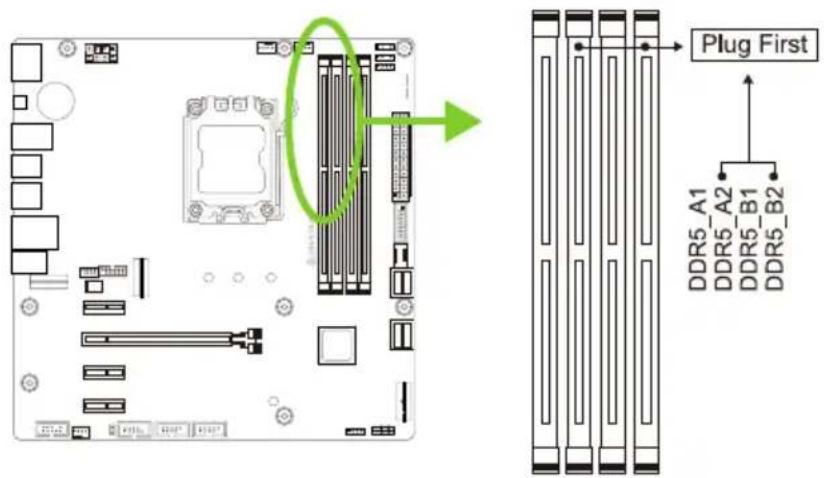

DDR5内存模组

Plug First DDR5_A1 DDR5_A2 DDR5_B1 DDR5_B2

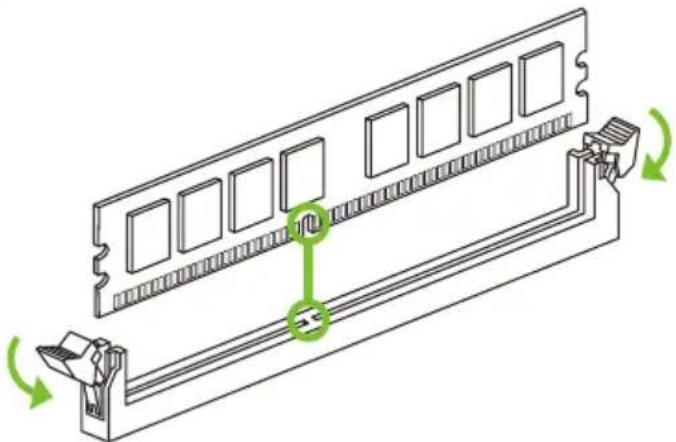

步骤1: 向外推开固定夹，打开DIMM插槽。将DIMM按顺序放在插槽上，DIMM上的切口须与插槽凹口匹配。

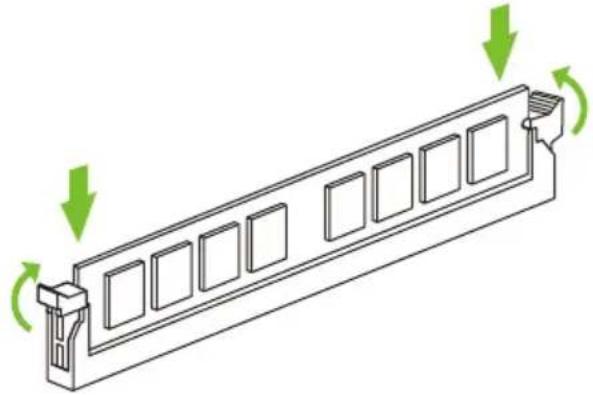

步骤2: 垂直插入DIMM并固定好，直到固定夹跳回原位，DIMM就位。

》如果DIMM未顺利插入，请勿强行按压。将DIMM拔出，再重插一次。

内存容量

DIMM插槽位置 DDR5模组 总内存
DDR5_A1 8GB/16GB/24GB/32GB/48GB	最大为 192GB.
DDR5_A2 8GB/16GB/24GB/32GB/48GB
DDR5_B1 8GB/16GB/24GB/32GB/48GB
DDR5_B2 8GB/16GB/24GB/32GB/48GB

双通道内存安装

为激活主板双通道功能，使用内存模组必须符合以下要求：成对安装相同密度的内存模组。如下表所示

(“O”表示内存已安装，“X”表示内存未安装。)

注意

》当安装多个内存模块时，我们建议使用相同品牌和容量的内存於主板上。
》安装单条内存时，建议安装在DDR5_B2中。

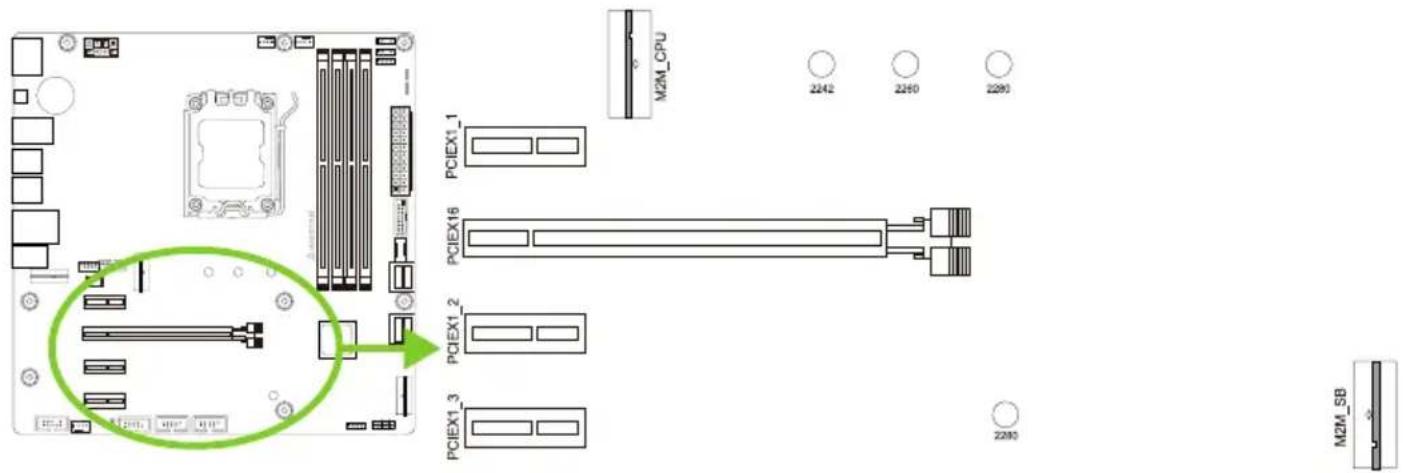

2.5 扩展槽

M2M_CPU 2242 2260 2280 PCIEX1_1 PCIEX16 PCIEX1_2 PCIEX1_3 2280 M2M_SB

PCIEX16: PCI-Express Gen4x16 插槽(x16模式)

• 符合PCI-Express 4.0规范。
• 最大帶寬总計為64GB/s。

PCIEX1\_1/ PCIEX1\_2/ PCIEX1\_3: PCI-Express Gen4x1 插槽(x1模式)

• 符合PCI-Express 4.0规范。
• 最大帶寬总計為4GB/s。

M2M\_CPU: M.2 (M Key) 插槽

• M.2插槽支持M.2 Type 2242/2260/2280 SSD模块。
• 支持 PCIe 4.0x 4 (64Gb/s) - NVMe/ AHCI SSD。

M2M\_SB: M.2 (M Key) 插槽

• M.2插槽支持M.2 Type 2280 SSD模块。
• 支持 PCIe 4.0x 4 (64Gb/s) - NVMe/ AHCI SSD。

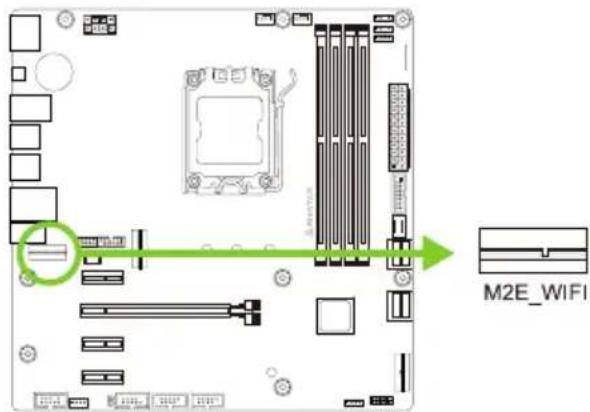

M2E_WIFI

M2E-WIFI: M.2 (E Key) 插槽 (E Key无线网卡将不提供)

• 支持M.2 (E Key)插槽模块。
• 支持WiFi、Bluetooth。

安装 M.2 螺栓

1. 请将 M.2 SSD 以 30 度角插入 M.2 插槽。
2. 检查 M.2 螺栓并旋转它以固定 M.2 SSD。

• 安装扩展卡前请阅读扩展卡的相关指示说明。
• 打开电脑机箱后盖，移除螺丝和插槽支架。
• 将扩展卡按照正确的方向插入插槽，直到扩展卡完全就位。
• 用螺丝将扩展卡的金属支架固定到机箱后置面板。(仅VGA Card 适用此步骤)
• 还原电脑机箱后盖。
• 开机。如有必要，可为扩展卡更改BIOS设置。
• 安装扩展卡的驱动。

注意

》请注意，如果要安装或卸下螺丝，则需要使用M2型螺丝刀。建议不要使用不符合规格的螺丝刀，否则可能会损坏螺丝。

2.6 跳线设置

下图展示如何设置跳线。当跳帽放置在针脚上时，跳线为闭合(close)状态。否则跳线为断开(open)状态。

用户可清空CMOS数据并恢复BIOS安全设置，请按照以下步骤操作以免损坏主板。

Pin 1-2 打开: 正常操作(默认)

Pin 1-2 短路: 清空CMOS数据

清空CMOS数据过程:

1. 断开AC电源。
2. 将跳线设置成1-2接脚短路，建议可以使用一个金属物体如螺丝刀触碰1-2接脚。
3. 等待5秒钟。
4. 清空CMOS数据後，请确认跳线设置成1-2接脚打开。
5. 接通AC电源。
6. 开机然后按下键进入BIOS设置。

2.7 接口和插槽

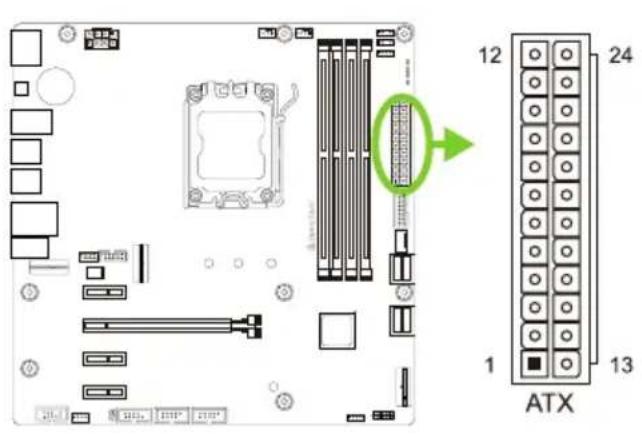

ATXPWR: ATX电源接口

为了更好的兼容性，我们建议使用标准的ATX24-pin电源供应此接口的电源。

12 24 1 13 ATX

针定义针定义
13+3.3V 1 +3.3V
14-12V 2 +3.3V
15接地3接地
16 PS_ON 4 +5V
17接地5接地
18接地6 +5V
19接地7接地
20 NC 8 PW_OK
21+5V 9唤醒电压	+5V
22+5V 10 +12V
23+5V 11 +12V
24接地12 +3.3V

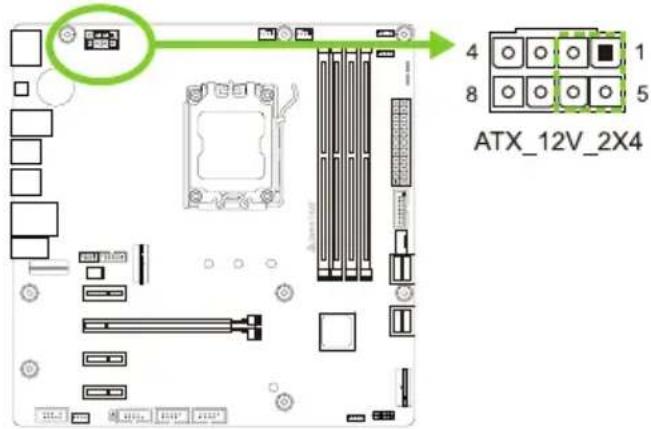

ATX\_12V\_2X4: ATX电源接口

此接口给CPU电路提供+12V电压。若CPU电源插头为4针脚，请将其插入ATXPWR2的1-2-5-6针脚。

ATX_12V_2X4

针	定义
1+12V
2+12V
3+12V
4+12V
5	接地
6	接地
7接地
8	接地

注意

》开机前，请确保ATX和ATX_12V_2X4接口都已插上电源。
》电压不足可能导致系统不稳或者外围设备不能正常运行。当配置使用大功率设备的系统时，建议您使用带有大功率输出的电源。

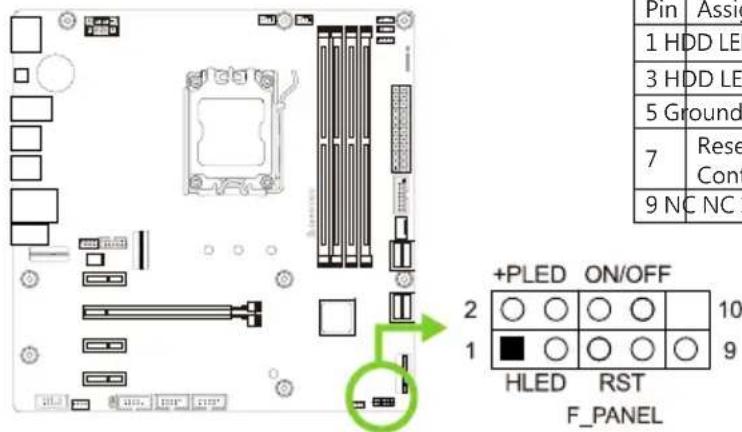

F PANEL: 前置面板接头

此16针脚接口包含开机，重启，硬盘指示灯，电源指示灯和扬声器接口。

Pin Assign 1 HDD LED 3 HDD LED 5 Ground 7 Reset Cont 9 NC NC 1 +PLED ON/OFF 2 ○ ○ ○ ○ 10 1 ■ ○ ○ ○ ○ 9 HLED RST F PANEL

针Pin	定义Assignment	功能Function	针	定义	功能Function
1 HDD LED(+)		HDD LED Power LED (-)	2 Power LED (+)		Power LED
3 HDD LED(-) 4 Power
5 Ground		Reset Button	6 Power Button		Power-On Button
7	Reset Control		8 Ground
9 NC NC 10 Key Key

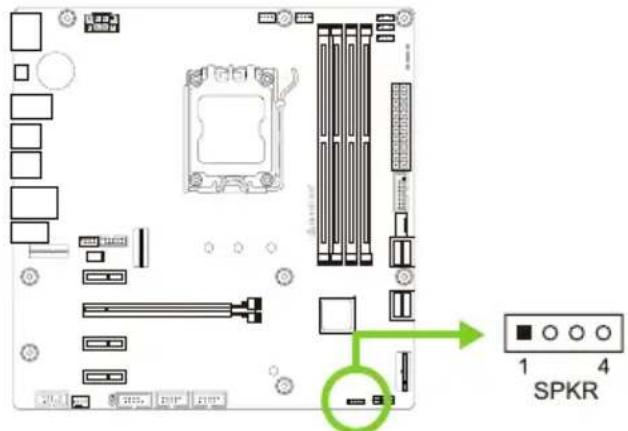

SPKR: 扬声器接头

此4针脚接口连接扬声器。

SPKR 1 4

针	定义
1+5V
2N/A
3N/A
4扬声器

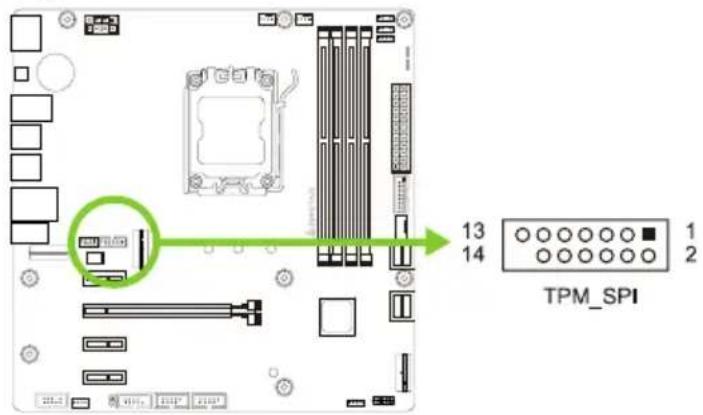

TPM\_SPI: 可信平台模块头

此接头可连接可信任安全平台模组系统，可用来储存金钥、认证与资料，并增加网路安全性。

TPM_SPI 13 14 1 2

针定义针定义
1+1.8V 2 SPI_PIQ
3 TPM_RST#	4 TPM_CS
5 N/A	6 N/A
7+1.8V 8 GND
9 N/A	10 SPI_CLK
11 SPI_MISO	12 SPI_MOSI
13 N/A	14 KEY

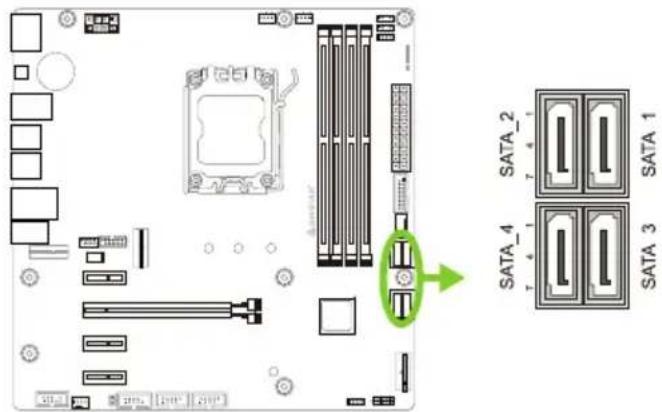

SATA\_1/ SATA\_2/ SATA\_3/ SATA\_4: 串行ATA 6.0 Gb/s 接口

此接口通过SATA数据线连接SATA硬盘。

针	定义
1	接地
2 TX+
3 TX-
4	接地
5 RX-
6 RX+
7接地

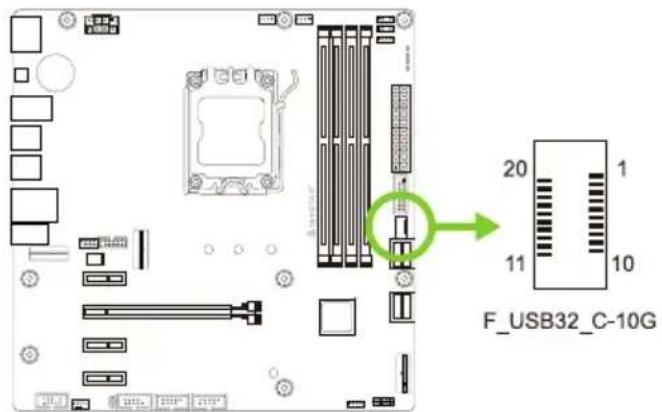

F\_USB32\_C-10G: 前置面板USB 3.2(Gen2)接头

PC前置面板支持附加的USB type-C数据线，也可连接即插即用外围设备。

F_USB32_C-10G

针定义针定义
1 VBUS 11 VBUS
2 SSTX1+ 12 SSTX2+
3 SSTX1- 13 SSTX2-
4接地 14接地
5 SSRX1+ 15 SSRX2+
6 SSRX1- 16 SSRX2-
7VBUS 17接地
8 CC1 18 D-
9 SBU1 19 D+
10 SBU2 20 CC2

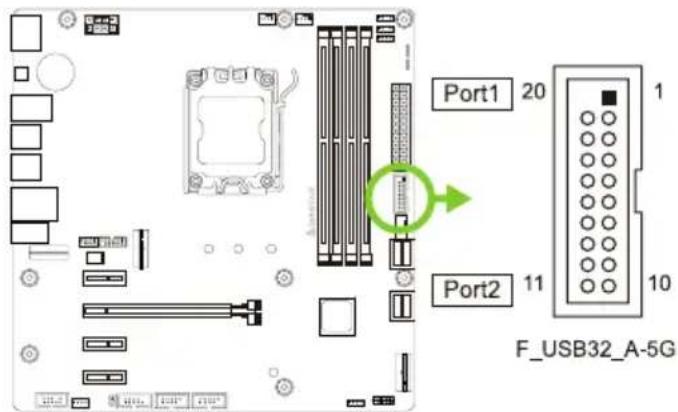

F\_USB32\_A-5G: 前置面板USB 3.2(Gen1)接头

PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。

Port1 20 Port2 11 F_USB32_A-5G

针定义针定义
1 VBUS0 11	D2+
2 SSRX1-12 D2-
3 SSRX1+13接地
4接地14 SSTX2+
5 SSTX1-15 SSTX2-
6 SSTX1+16接地
7接地17 SSRX2+
8 D1- 18	SSRX2-
9 D1+ 19	VBUS1
10 ID 20 Key

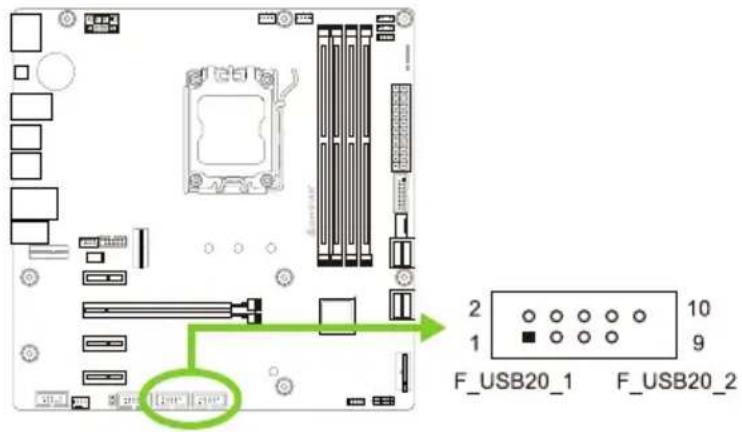

F\_USB20\_1/F\_USB20\_2: 前置面板USB 2.0接头

PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。

F_USB20_1 F_USB20_2

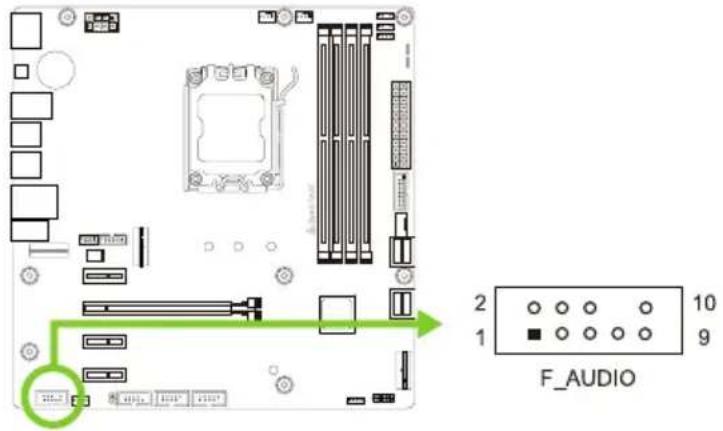

此接头可连接音频输出数据线，支持HD(高清)音频。

F_AUDIO 10 9

HD Audio
针	定义
1 Mic Left in
2	接地
3 Mic Right in
4 GPIO
5 Right line in
6 Jack Sense
7Front Sense
8 Key
9 Left line in
10 Jack Sense

注意

当使用前置HD音频插孔并插入耳机/麦克风时，后置声音将自动禁用。
》建议您连接前置高清音频插孔，享用主板高清音频功能。

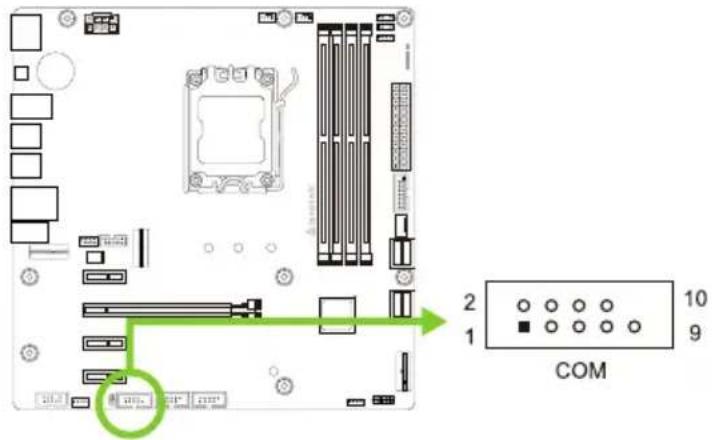

COM: 串行端口

此主板有一串行端口，可连接至RS-232端口。

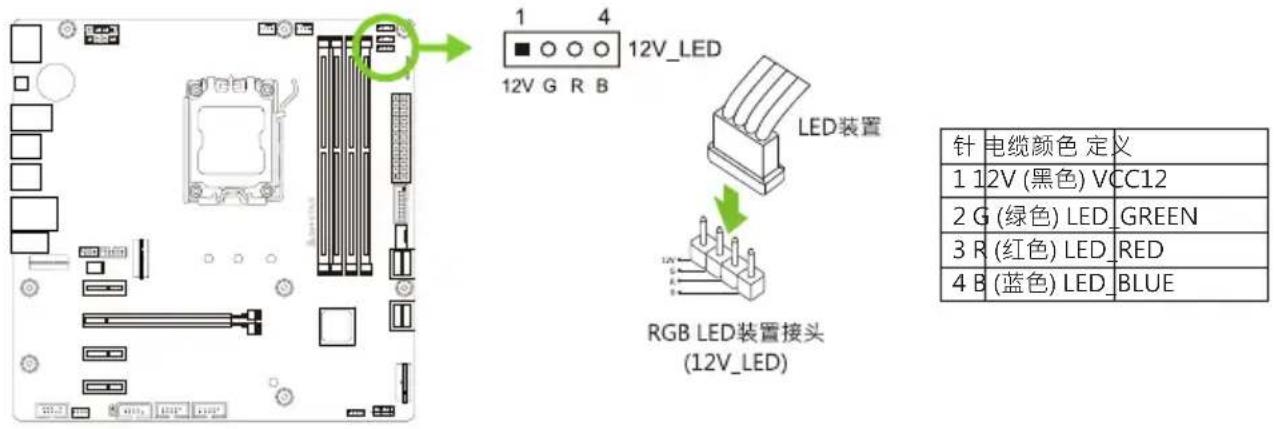

此接头提供12V电源与RGB控制讯号，可连接RGB LED装置（5050 SMD）。

1 4 12V_LED 12V G R B LED装置 RGB LED装置接头 (12V_LED) 针 电缆颜色 定义 1 12V (黑色) VCC12 2 G (绿色) LED GREEN 3 R (红色) LED RED 4 B (蓝色) LED BLUE

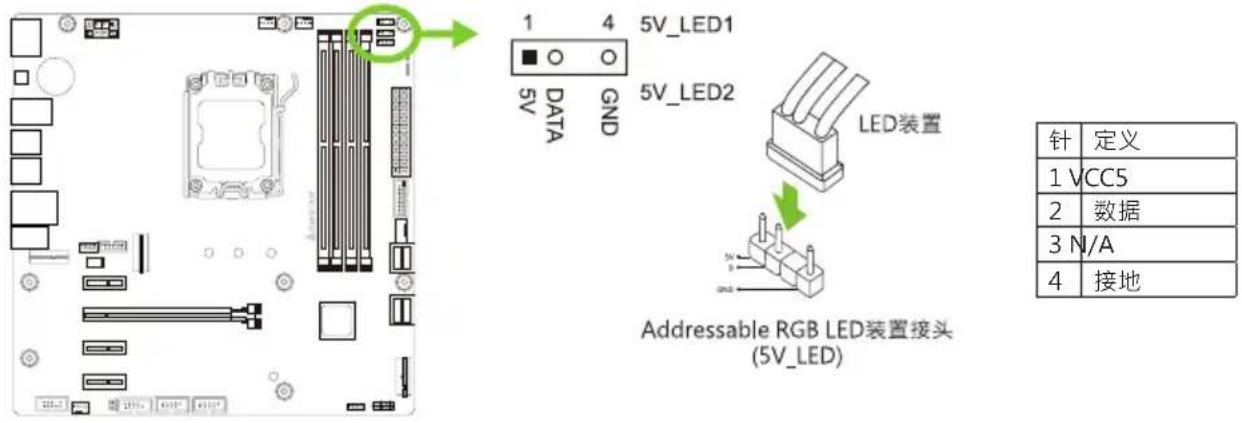

5V\_LED1/ 5V\_LED2: Addressable RGB LED装置 (WS2818B) 接头

此接头提供5V电源与数据控制讯号，可连接RGB LED装置 (WS2818B)。

1 4 5V_LED1 5V_LED2 5V_DATA GND LED装置 Addressable RGB LED装置接头 (5V_LED) 针 定义 1 VCC5 2 数据 3 N/A 4 接地

注意

》确保正确将针脚连接到LED装置，错误的连接可能会损坏您的LED装置或主板。
》 12V LED接头支持5050 RGB LED灯条，最大输出功率为3A（12V）。
》 5V_LED接头最多可支持300个LED WS2818B Addressable RGB LED灯条，最大输出功率为3A (5V)。
》请使用Vivid LED DJ软件控制LED。有关详细的软件设置信息，请参阅第3.3章。

2.8 LED 灯

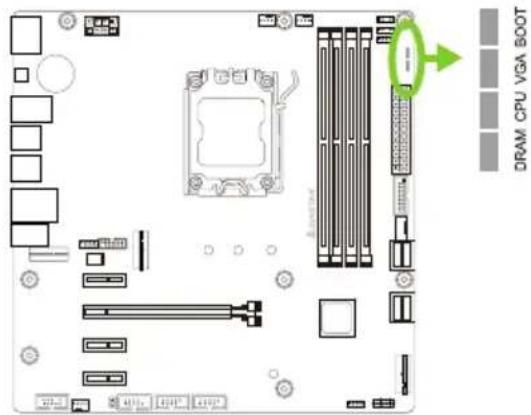

Debug LED: 侦错 LED 指示灯

LED指示灯在主板中的状态。

DRAM - 表示 DRAM 无法检测或故障。

CPU - 表示 CPU 无法检测或故障。

VGA - 表示 GPU 无法检测或故障。

BOOT - 表示启动设备无法检测或故障。

注意

》启动计算机后，LED指示灯将按以下顺序点亮：

$$ \mathrm{DRAM} \rightarrow \mathrm{CPU} \rightarrow \mathrm{VGA} \rightarrow \mathrm{BOOT} $$

当计算机准备就绪时，LED指示灯将显示错误发生的位置，并一直亮着直到问题解决。

》启动计算机后，如果未检测到异常，则Debug LED将不会点亮。

第三章：UEFI BIOS和软件

3.1 UEFI BIOS设置

• BIOS设置程序可用于查看和更改计算机的BIOS设置。开机自检时，按键可进入 BIOS设置程序。
• 更多相关UEFI BIOS设置信息，请参考网站上的UEFI BIOS手册。

3.2 刷新BIOS

以下任意一种工具都可以刷新BIOS:

• BIOSTAR BIOS Flasher: 使用此工具，BIOS可通过硬盘上的文件刷新，USB驱动刷新，或者CD-ROM刷新。
• BIOSTAR BIOS刷新工具: 能够在Windows环境下自动刷新。使用此工具，BIOS可通过硬盘上的文件刷新，USB驱动刷新，CD-ROM刷新或者从网站上的文件地址刷新。

3.3 主板更新SMART BIOS

1. 首先准备一个FAT32格式的U盘，将（1）BIOS文件和（2）“BIOSUBU.BIN”工具复制到U盘中。
2. 将 (1) BIOS 文件名更改为 “PSPBIOS.IMG” 以更新 BIOS。
3. 更新BIOS的主板需要连接电源，需要安装CPU，电源开关设置为OFF。

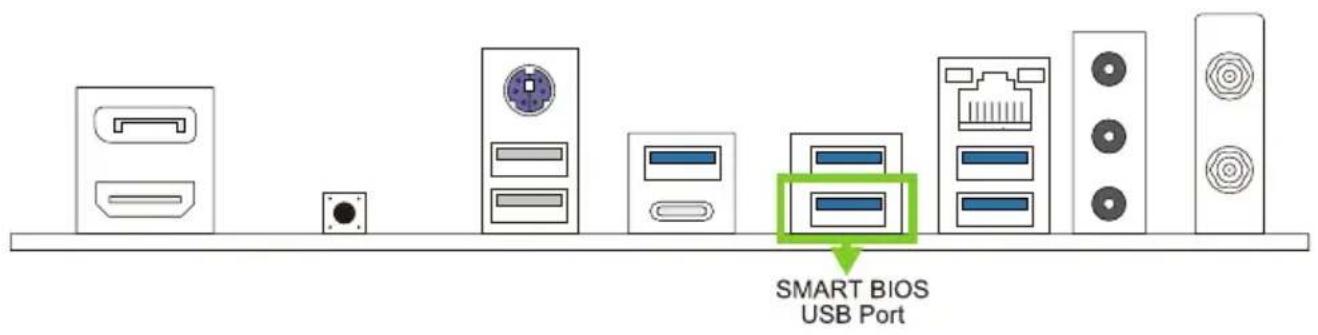

4. 将带有准备好的文件（1）“PSPBIOS.IMG”的U盘插入指定的USB端口（BIOS USB端口）。
5. 将电源开关设置为ON，按住“SMART BIOS UPDATE”按钮，然后按电脑电源按钮。3-5秒后，松开“SMART BIOS UPDATE”按钮并等待更新。
6. 一段时间后主板系统会直接关机，4-5秒后重启。
7. 开机正常后，可在SETUP中查看BIOS版本是否更新。
8. 我们建议您按 加载默认BIOS设置，以确保系统的兼容性和稳定性，然后按 保存并退出。

》此工具仅允许可使用FAT32/16格式化或单个分区的存储设备。
》刷新BIOS时如关机或重启系统将导致系统引导失败。

使用BIOSTAR BIOS Flasher刷新BIOS

1. 进入网站下载与主板相匹配的最新BIOS文件。
2. 然后保存BIOS文件到U-盘。(仅支持FAT/FAT32格式)
3. 插入包含BIOS文件的U-盘到USB接口

4. 开机或重启后，在自检过程中按键。

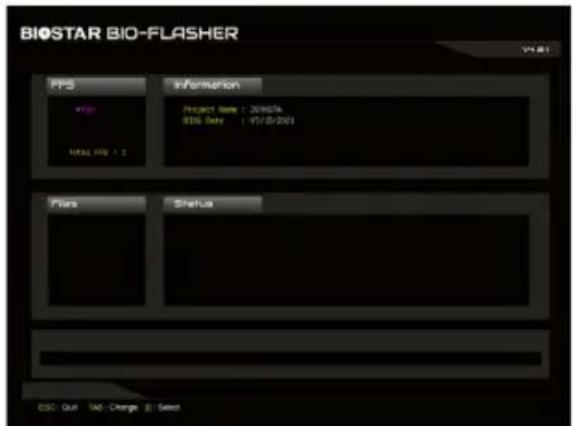

5. 进入自检后，屏幕会弹出BIOS-FLASHER工具。选择搜索BIOS文件。

BIOSTAR BIO-FLASHER PPS #File Total FIS: 2 Information Project Name: 2016574 ISSN Date: 01/03/2021 Flats Status CSC - Quit TAD - Change Select

1. 选择合适的BIOS文件，并按“Yes”执行BIOS刷新程序。

1. BIOS刷新后会弹出是否重启系统的对话框。按 < Y> 重启系统

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。

选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS刷新工具（通过网络）

1. 用DVD驱动安装BIOS Update Utility。

2. 使用此功能时，请确保电脑联网。

3. 打开BIOS刷新工具，然后点击“Online Update”按钮。

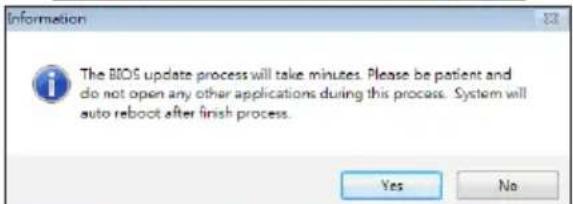

4. 屏幕弹出是否执行刷新BIOS程序的对话请求，点击“Yes”开始刷新BIOS。
5. 如果BIOS有新版本，屏幕会弹出提示您下载最新版本的对话框。点击“Yes”下载。
6. 完成下载后，屏幕弹出提示您刷新 BIOS 的对话框，点击“Yes”开始刷新。

7. 刷新程序结束后，屏幕弹出提示您重启系统的对话框。点击“OK”重启系统。

8. 系统引导并出现相关标识信息时，按键进入BIOS设置。

选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS Update AMI BIOS Model Name BIOS Date Version online Update update Bios backup Bios

1. 用DVD驱动安装BIOS刷新工具。

2. 从我们的网站www.biostar.com.tw 下载合适的BIOS.

3. 在主页面打开BIOS Updat Utility，然后点击“Update BIOS”按钮。

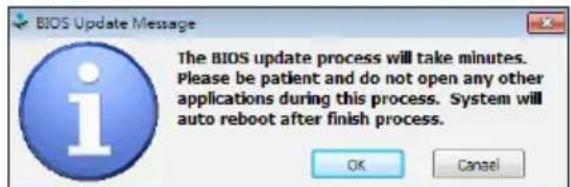

4. 屏幕弹出是否执行刷新BIOS程序的对话请求，点击“OK”开始刷新BIOS。

5. 选择BIOS文件的存放目录。然后选择合适的BIOS文件，点击“Open”。刷新BIOS要花几分钟时间，请耐心等待。

6. BIOS刷新过程结束后，点击“OK”重启系统。

7. 系统引导并出现相关标识信息时，按键进入BIOS设置。 选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS Update AMI BIOS Model Name BIOS Date Version online Update update BIOS backup BIOS

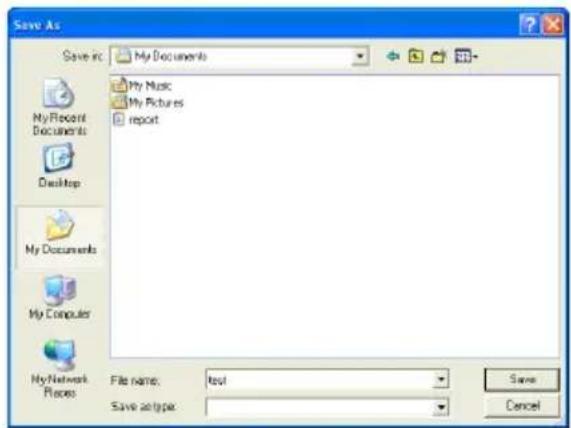

点击BIOS备份按钮，选择存储备份文件的合适目录，然后点击“Save”。

1. 将光盘放入光驱，若Autorun功能已激活，驱动安装程序将会出现。
2. 选择Software Installation，然后点击各软件图标。
3. 根据屏幕上的指令完成安装。

启动软件

安装程序完成后，桌面上将出现软件图标。请双击图标启动软件工具。

注意

》所有软件的相关信息和内容若有变更，恕不另行通知。为使系统性能更佳，软件会不断升级。
》下面的图片和信息仅供参考，此主板的实际信息和设置可能与手册稍有差异。

BIOScreen 工具

此实用工具可以将开机画面个性化。您可以选择BMP格式来自定义计算机开机画面。

• 加载画面(Load Image): 选择图片作为开机画面。
• 转换(Transform): 转换图片并预览。
• 更新BIOS(Update Bios)：将图片写入BIOS内存，然后完成更新。

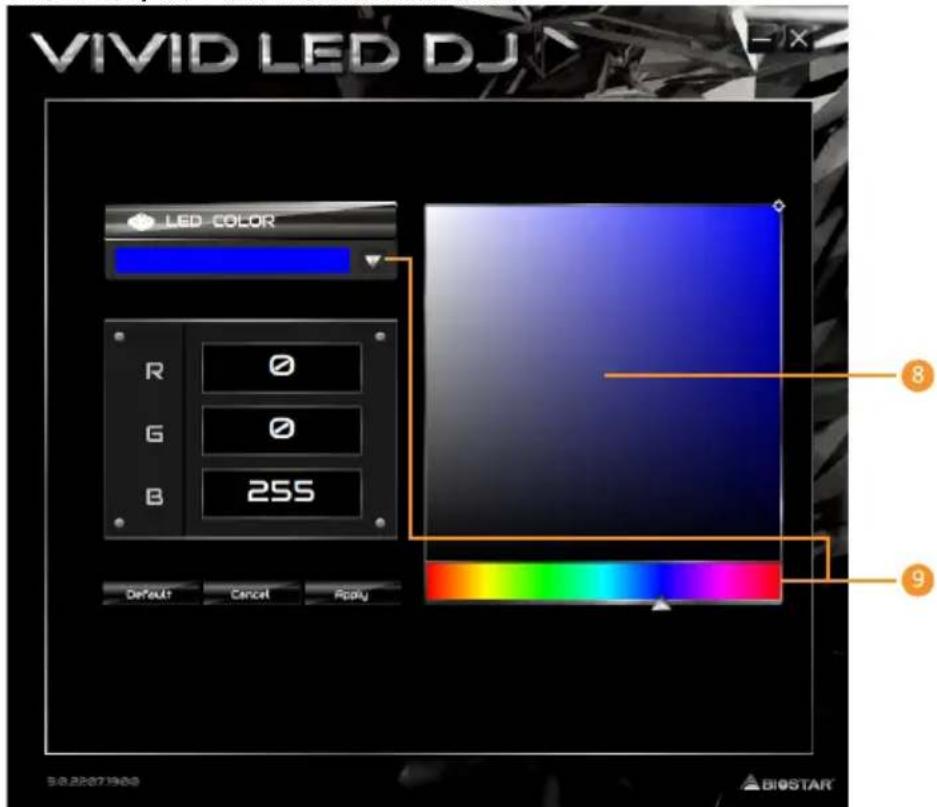

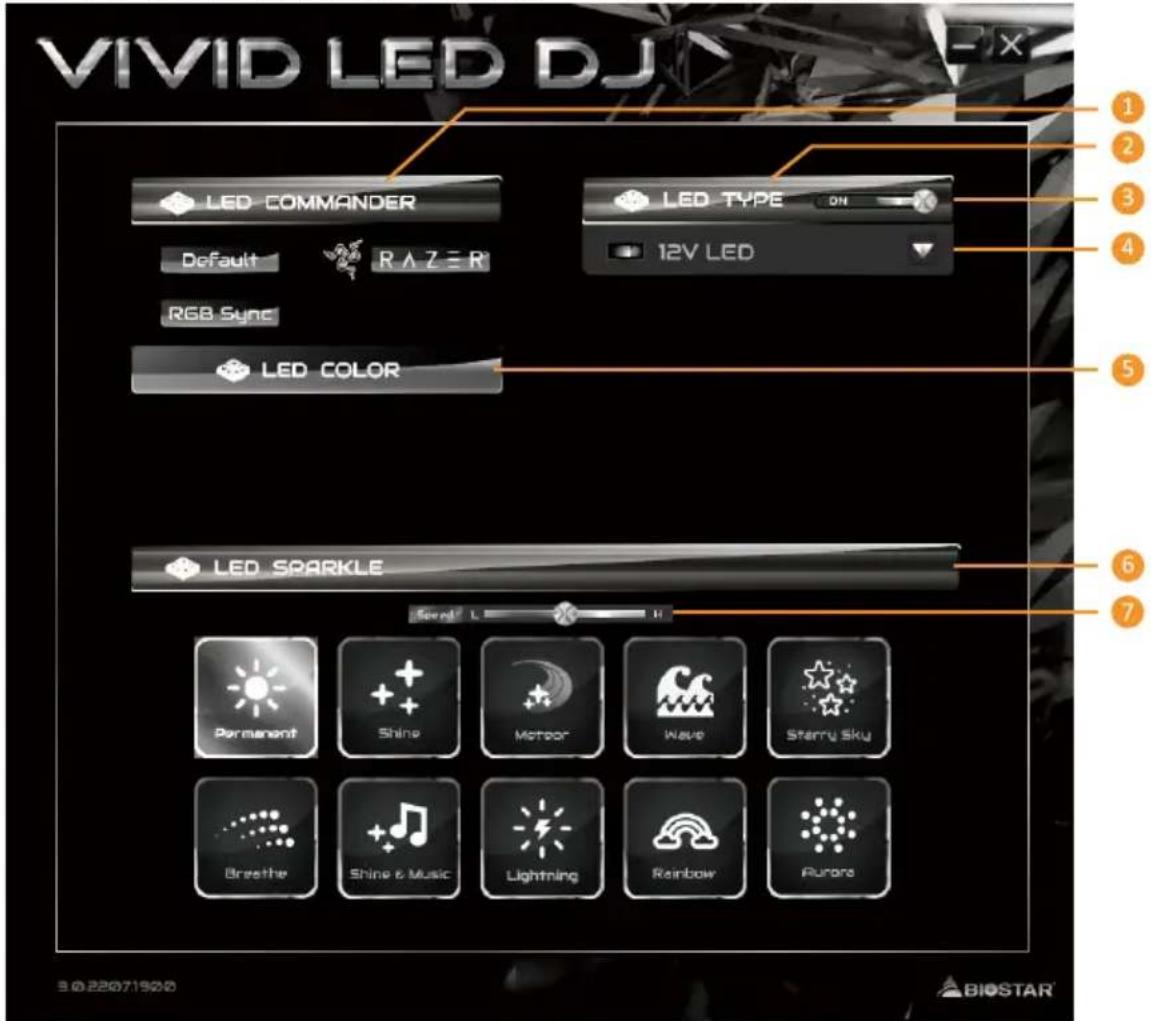

炫彩灯控(Vivid LED DJ)

炫彩LED可供您调整ARMOR GEAR灯、RGB LED设备的灯光配色模式。

VIVID LED DJ LED COMMANDER Default R A Z E R RGB Sync LED COLOR LED SPARKLE Permanent Shine Meteor Wave Starry Sky Breathe Shine & Music Lightning Rainbow Furora 12V LED 1 2 3 4 5 6 7 S 0 22071920 BIOSTAR

1. LED灯效指挥官(LED COMMANDER): 允许您选择LED模式。

2. 默认：所有设置都恢复为默认。(蓝光)

3. RAZER：允许您连接到RAZER应用程序以同步主板灯。
   》使用RAZER模式时，关闭VIVID LED DJ软件，LED照明将返回默认状态。
   》RAZER模式是通过与RAZER软件的连接实现LED照明同步。
   》必须安装RAZER软件才能使用RAZER模式。安装软件后，将显示RAZER ICON。
   》使用RAZER模式时，必须与RAZER相关设备和外围设备一起使用。
   》RAZER相关信息请到RAZER官方网站下载。

- RGB灯效同步：允许您同步LED类型项目设置。

1. LED类型：选择LED开启区块。

2. 12V LED：显示12V LED接头区块LED灯。(12V_LED装置)

3. 5V LED：显示5V LED接头区块LED灯。(5V_LED装置)

4. 内存灯效同步：显示内存灯效区块LED灯。(内存装置)

5. 打开/关闭：启用或禁用LED类型的所有项目。

6. 打开/关闭：允许您启用或禁用单个项目的LED装置。

7. LED COLOR : LED更改调色板和明暗度。

8. LED灯控模式：允许您选择LED灯的闪烁模式。

9. 常亮：LED灯持续点亮。

10. 闪烁：LED灯会以一个特定的频率闪烁。
11. 动态：LED灯慢慢地点亮和熄灭。
12. 音乐闪烁：LED灯会跟随你播放的音乐做闪烁。

》使用VIVID LED DJ程序之前，请确保您的扬声器或耳机正确连接到音频插孔。

• 流星：LED灯以特定频率滑动。
• 浪花: LED灯以水波纹节奏呈现。
• 星空：LED灯以特定的节奏闪烁。
• 闪电：LED灯闪烁并以特定频率滑动。
• 彩虹：LED灯以炫丽多彩的节奏律动。
• 极光：LED灯显示柔和的光线并轻微闪烁。
• 星夜: LED灯双色闪烁。
• 多彩永久: LED灯不断点亮彩色循环。
• 七彩闪耀: LED灯以特定频率闪烁并带有彩色循环。

• 多彩循环: LED灯随着彩色循环逐渐闪烁。

• 速度慢/快：允许您控制闪烁速度。

VIVID LED DJ LED COLOR R G B 255 Default Cancel Apply 8 9 B0.22071900 BIOSTAR

1. LED明暗度：您可以调节LED的亮度。
2. 调色板：允许您自订LED灯的颜色。

注意

》使用VIVID LED DJ，可独立控制四种LED类型区块，不同的LED类型将配置不同的闪烁模式。

第四章：帮助信息

4.1 驱动程序安装注意事项

为获得更好的系统性能，在操作系统安装完成后，请插入您的系统驱动到光驱并安装。插入DVD后，将出现如下所示窗口。

YOUR MODEL NAME YOUR OPERATING SYSTEM DRIVER VERSION / RELEASE DATE Auto Chipset Driver Realtek Network Chip Driver Realtek HD Audio Driver Driver Software Manual Install

此设置向导将自动检测您的主板和操作系统。

A. 驱动程序安装

安装驱动程序，请点击驱动器图标。设置向导将列出主板兼容驱动和操作系统。点击各设备驱动程序，以开始安装进程。

B. 软件安装

安装软件，请点击软件图标。设置向导将列出系统可用软件，点击各软件名称，以开始安装进程。

C. 使用手册

除了书本形式的手册，我们也提供光盘形式的使用指南。点击Manual图标，浏览可用相关使用指南。

注意

》在插入驱动之后，如此窗口未出现，请用文件浏览器查找并执行SETUP.EXE文件。
》若需要Acrobat Reader打开manual文件。请从网站http://get.adobe.com/reader/下载最新版本的Acrobat Reader软件。
》插图中使用的主板可能与实际的主板不同。这些插图仅供参考。

4.2 AMI BIOS 哗声代码

引导模块哗声代码

哔声次数 含义
持续哔声 持续哔声

BIOS 开机自检哔声代码

哔声次数含义
1系统引导成功
8显存错误(系统视频适配器)

4.3 问题解答

CPU过热保护系统

在开启系统数秒后如有自动关机的现象，这说明CPU保护功能已被激活。CPU过热时，防止损坏CPU，主机将自动关机，系统则无法重启。

此种情况下，请仔细检查。

1. CPU 散热器平放在CPU表面。
2. CPU风扇能正常旋转。
3. CPU风扇旋转速度与CPU运行速度相符。

确认后，请按以下步骤缓解CPU保护功能。

1. 切断电源数秒。
2. 等待几秒钟。
3. 插上电源开启系统。

或是:

1. 清除CMOS数据。(查看 “Close CMOS Header: JCMOS1” 部分)
2. 等待几秒钟。
3. 重启系统。

4.4 RAID 功能

RAID 定义

创建带区集，在同一时间内向多块磁盘写入数据，通过把数据分成多个数据块（Block）并行写入/读出多个磁盘以提高访问磁盘的速度分散到所有的硬盘中同时进行读写，在整个磁盘阵列建立过程中，以系统环境为基础，指数的大小决定了每块磁盘的容量。此技术可减少整个磁盘的存取时间和提供高速带宽。

性能及优点

• 驱动器: 最少2块硬盘，最多达6块或8块，取决于平台。
• Uses: 使用RAID 0来提高磁盘的性能和吞吐量，但没有冗余或错误修复能力。
• 优点: 增加磁盘的容量。
• 缺点: 整个系统是非常不可靠的，如果出现故障，无法进行任何补救. 整个数据都会丢失。
• 容错: 否。

每次读写实际上是在磁盘阵列系统中(RAID 1)，通过2个磁盘驱动器并行完成的。RAID 1或镜像模式能够自动对数据进行备份，通过将一块硬盘中的数据完整复制到另外一块硬盘实现数据的冗余。假如由于硬盘的损坏，导致驱动失败，或是容量过大，RAID1可以提供一个数据备份。RAID 技术可以应用于高效方案，或者可以作为自动备份形式，代替冗长的，高价的且不稳定的备份形式。

性能及优点

• 驱动器: 最少2块硬盘，最多2块。
• 使用: RAID 1是理想的小型数据库储备器或应用在有容错能力和小容量方面。
• 优点: 提供100%的数据冗余。即使一个磁盘控制器出现问题，系统仍然可以使用另外一个磁盘控制器继续工作。
• 缺点: 2个驱动器替代一个驱动器储存的空间，在驱动重建期间系统的性能有所下降。
• 容错: 是。

RAID 10 (1+0)

RAID 10模式是对RAID 0/RAID 1两种不同模式的结合，可以同时支持带区集和镜像，这样既可以提升速度又可以加强数据的安全性。

性能及优点

• 驱动器: 最少4块硬盘，最多6或8块。
• 优点: 容量和性能的优化允许冗余的自动化。在一个阵列，可以同时使用其它的RAID，并允许剩余的磁盘。
• 缺点: 数据冗余需要两倍可用磁盘空间，与RAID1相同。
• 容错: 是。

附录：产品中有毒有害物质或元素的名称及含量

部件名称	有毒有害物质或元素
	铅(Pb)汞	(Hg)镉(Cd)		六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB板○○○○○○
结构件○○○○○○
芯片及其它主动零件	X○○○○○
连接器X○○○○○
被动电子元器件	X○○○○○
焊接金属○○○○○○
线材○○○○○
助焊剂,散热膏,标签及其它耗材	○○○○○○

O：表示该有毒有害物质在该部件所有均质材料中的含量在SJ/T11363-2006标准规定的限量要求以下。
X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。
备注：在芯片及其它主动零件、连接器、被动电子元器件Pb栏位中有打X，表示Pb在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求，但均符合欧盟ROHS指令豁免条款。
