用户手册 EC5001-TF3 HAIER

• 本产品只适合在中国大陆销售和使用1. 产品介绍 1 1.1. 产品部件 1

3.5.1. 一键报修 171. 产品介绍

若有变更，恕不另行通知。 1.2. 技术数据

型号 a1（mm） b1（mm） c1（mm） d1（mm） EC5001-TF3 660 445 100 390 EC6001-TF3 760 445 100 390 EC8001-TF3 830 480 100 420 产品型号 EC5001-TF3 EC6001-TF3 EC8001-TF3注：

该系列电热水器执行标准：GB 4706.12、GB 21519 容量（L） 50 60 80 净重（kg） 16 18 22 额定功率（W） 2200 2200 2200 能效等级 2级 2级 2级 热水输出率 80% 80% 70% 24小时固有能耗系数 0.7 0.7 0.7 额定电源 220V~ 50Hz 220V~ 50Hz 220V~ 50Hz 额定压力（MPa） 0.8 0.8 0.8 额定温度（℃） 75 75 75

自来水压力（MPa） ≥0.05 ≥0.05 ≥0.05

• 检查电表，电线直径是否符合热水器的额定电流，必要时请有资质的电工师傅检查一下。

• 请不要使用受伤的电线和电源插座及插头十分松弛的电器产品。否则会引起触电、短路、火灾等事故。应该确认电源插头能够与电源插座严密

__________________________________________________________________________________________________________________________________• 该热水器使用交流220V/50Hz电源。使用独立插座（禁止使用多功能插座）并进行可靠接地，且插座质量要符合国家标准。并且要及时擦拭 电源插头上的金属片，防止金属片上沾有污渍而引起火灾等事故。

• 如果电热水器的电源线损坏，必须由售后人员用专用线缆进行更换（厂家提供）。除专门技术维修人员外其他人不得拆卸、维修。此外，热水 器附近不要放置易燃物。

__________________________________________________________________________________________________________________________________必须使用配有地线的电源，并确保热水器能通过电源地线有效接地。不能将电源的地线和零线连接在一起。不要将接地线连接在气体管道、自 来水管道、避雷针、电话线上。

本标识是海尔热水器公司“安全预警”专用标识，内部使用了本公司的“防电墙”专利技术(中国发明专利ZL200510079766.4)，在确保您安全 洗浴的同时，时刻监测着您家庭的地线是否带电，如本标识亮起，则表示您家的地线已经带电，应即刻停止使用并断开电源，同时切记不要触及家中 任何电器的外壳，并马上联系售后部门(售后服务电话：4006 999 999)或物业公司，由专业电工进行系统检测直至本标识熄灭。

本热水器符合GB4706.12附录AA：一旦发生器具以外的接地系统异常情况时，应立即停止使用热水器。拔下电源插头或断开与供电电路的一切 连接， 并与制造厂的维修人员联系处理。

• 不要放置在太冷能够结冰的环境中，如果结冰，容器和水管就会破裂，造成烫伤和漏水。

本产品的机配管路是“防电墙”产品的有机组成部分，切勿随意拆除，否则由此带来的安全隐患所造成的伤害，本公司不予承担。

• 热水器的显示温度为探测点周围的水温。实际出水温度一般高于显示温度，因此使用前请先放出冷水，然后再调和出合适水温，不要直接放出

• 电热水器在高温加热过程中，会产生声音，就像我们常用的热水壶一样，属正常现象，请放心使用。

• 使用前应将水温调到适宜的温度，50℃以上的水可能导致烫伤。儿童淋浴时必须在大人的操作指导下进行。

• 热水器出水时出现白色浑浊现象属于正常，这是由于水中溶解的空气受热膨胀后压力降低，溢出产生气泡（类似啤酒的泡沫），无污染，无害

• 热水器排出的水（包括高温加热后的水）不能饮用。

• 热水器电源插座应安置在水喷淋不到的干燥处，请勿湿手插拔电源插头。否则会出现触电、受伤等事故。

• 请您在开关水阀时，不要将喷头朝向人体，以免被一小股热水烫伤。

• 天气寒冷时，长时间不使用热水器，为防止热水器内部结冰损坏内胆，请按机器清洗保养中的介绍，排出热水器中的储水。

2.如果您的住所是高层建筑，自来水压力超过产品额定压力范围(如：大于0.8MPa)，安全阀泄压排水属正常现象，建议您联系我们售后购置减 压阀，这样可以保证热水器可靠使用，保证热水器使用寿命。

若长期停用热水器，请切断电源，并按照售后服务中清洗保养部分的介绍，排空热水器中的储水。

1.如果电源软线损坏，必须由售后或专门技术维修人员用符合国家规定的电源软线进行更换。

2.当电热水器被水严重浸湿后，再次使用前须经本公司认可的技术人员检验。

为保证热水器使用寿命，特对产品采用镁棒防腐，镁棒像电池一样也会消耗完能量，这时就需更新。建议您从使用热水器开始，每两年联系我 们的售后一次，更换新的镁棒（整机包修期内免材料费，仅收服务费），这样可以保证且大大延长热水器的寿命。(正常使用条件下，具有免更换镁棒 技术的电热水器无需更换镁棒)。 2.2. 安装指南

• 安装热水器时应留一定的空间(右侧至少为300mm)，以方便日后的维修保养。若热水器安装时嵌于吊顶内，则吊顶的扣板应可活动，便于维

• 应确保自来水进水压力不小于0.05MPa ，最大压力不超过0.8MPa。

• 电热水器应安装在室内，环境温度0℃以上的地方，管路应集中布置。热水出口离热水使用点不宜太远。如果超过8米，应对热水管路做保温 处理，以减少热量的损失。

• 挂热水器的墙壁应坚固牢靠，能承受4倍加满水后热水器的重量。若非承重墙或空心砖墙必须采取相应的保护措施，加装支架、使用穿墙螺钉

• 电热水器的安装位置，应选择便于使用、维修和有地漏的地方。在水箱或水管泄漏时，不会对附近或下层设施造成破坏。安装位置尽量避免安 装在坐便器、浴缸、洗脸盆、门框上部以免给用户产生压抑或不安全的感觉。

• 热水器的电源插座应放在水淋不到的干燥处，以免影响机器的正常工作（最好配有防水盒）。

• 进出水管勿接反。安全阀应按指定位置安装，不可私自改动，安全阀的泄压孔应保持与大气相通，严禁堵塞其出口。

• 为确保安全，热水器应使用独立插座（禁止使用多功能插座），并进行可靠接地，且插座质量应符合国家标准，严禁在无可靠接地的情况下使 用热水器。用测电笔测量火线、零线是否接反，再确认机内已注满水，各接头无漏水和电源符合要求后，才可通电加热。。

• 安全警示：为防止意外情况的发生，必须安装本公司所提供的附件，不得自己更换或替代，如果附件损坏，必须通知我公司维修部进行维修 ，使用我公司提供的附件更换，如不遵守以上事项造成意外情况的发生，我公司不负责由此所造成的直接或间接损失。

• 必须由本公司售后部门所属的安装人员或其指定的安装人员进行安装。对于未取得本公司承认的人员的安装或使用自备的安装材料安装本公司 热水器，由此导致的包括但不限于管路泄漏、坠机、安装不良影响热水器的正常运转和使用性能，和对热水器本体造成不良影响或损坏等后果，以及 由此所产生的一切损失，本公司不承担任何责任。 电热水器(台) 安全阀、排水管(套) 膨胀螺栓(个) 膨胀挂钩(个) 说明书(本)

• 安装热水器前，首先应确保热水器背面连线安装牢固。

• 确定热水器安装位置，根据图一所示尺寸，用冲击钻在墙上钻三个与附件膨胀挂钩膨胀螺栓配套的孔，将膨胀挂钩、膨胀螺栓插入对应的墙孔

• 将热水器抬起，挂墙架套在挂钩上，将平垫片、热水器背面连线及螺母依次安装到螺栓上（如图二所示），并拧紧螺母检查是否牢固。

• 将安全阀等附件，参照“安装安全阀”安装(仅供安装参考)。

注：机器不同所对应的挂墙架有所不同，安装人员可参考实际的挂架钻孔安装。

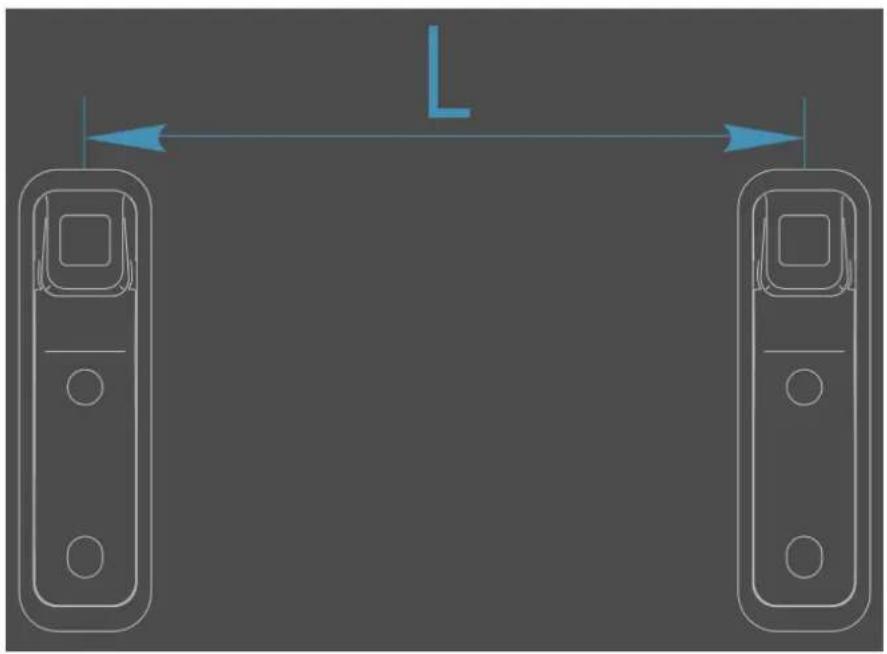

容积（L） 50 60 80 L（mm） 282 282 282

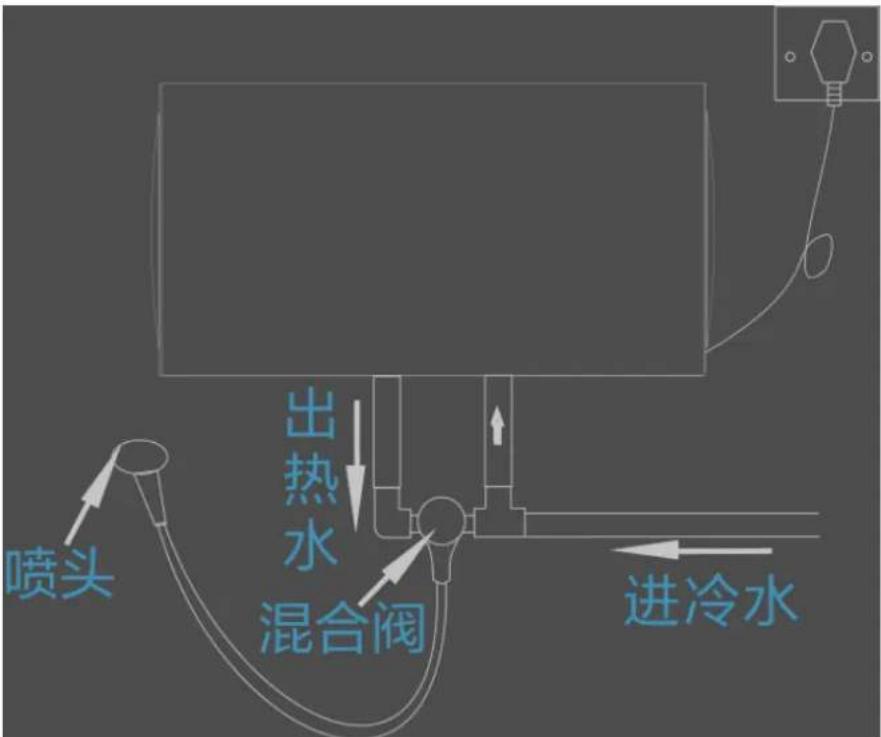

为便于热水器的安装拆卸，建议在热水器进出水管适当位置分别加装G1/2活接。确定供水的位置，将进出水管和自来水管分别连接到用水处。 将内胆注满水检查水路是否漏水，如有漏水需重新连好。

一定要在确保挂架可靠地挂在挂钩上后才能松手，以防热水器坠落，造成人身伤害或财产损失。

在通常情况下，挂架上部的两个孔就可以保证机器的安装安全。

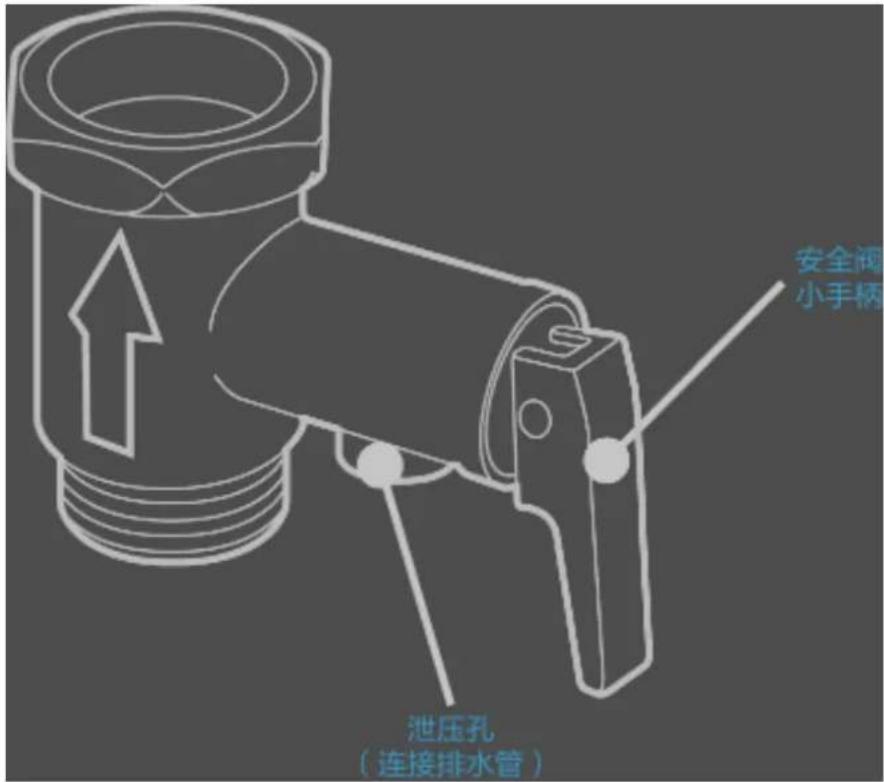

• 参照安全阀上的箭头方向(箭头指向水流方向)，将接口为G1/2的安全阀安装到进水管上。

• 热水器通电加热时，由于水箱内的水受热膨胀，会有少量水滴从泄压孔流出，属于正常现象，以此来降低水箱内水压。应保持泄压孔与大气相

• 将排水管的一端拧到安全阀泄压孔上，连接的排水管应保持以连续向下的方式倾斜安装在无霜的环境中，排水管溢出的水应排入地漏。 2.3. 控制面板

安装好后，首次使用因内胆无水，必须先开启自来水进水阀门和出水阀，将出水阀调到最大出热水档处，待出热水口连续出水后(则表示此时容 器内水已满)，关闭出水阀。检查各接口处无漏水后接通电源。

开机任何状态下，按“温度调节”键， 闪烁，显示当前设定的温度。 每按一下“温度调节”键，设置温度以5℃为单位，在35℃~75℃~35℃之间循环显示。持续按压1秒，设置温度则以5℃为单位连续增

6秒内无任何操作，显示该温度1秒后，系统自动确认该设置温度，返回到实际温度显示。

若设置温度大于实际温度，进入加热状态，加热指示灯点亮；设置温度小于或等于实际温度，进入保温状态，加热指示灯熄灭。

注：保温状态时，如果设置温度≥55℃，实际温度低于设置温度10℃开始加热；设置温度＜55℃，实际温度低于设置温度5℃开始加热。重新开 机后，只要实际温度低于设定温度就开始加热。

按“四季温水”键，机器进入四季温水模式，其对应的指示灯点亮。

此模式设置温度默认为40℃，不可调。此模式可提供少量用热水，不适合淋浴，若要淋浴，请退出此此模式

按“增容畅洗”键，机器进入增容畅洗模式，“增容”指示灯点亮，此模式加热温度75℃不可调，可满足用户大量用水需求。

此模式加热温度65℃不可调。 沐浴结束后，按 关机。

电热水器属于Ⅰ类电器，请您使用时注意用电安全！

必须使用有可靠接地的电源；电源的地线要埋入大地，不能和自来水管等公用设施连接；分清电源的地线和零线，不能将这两种导线连接在一

必须使用单独专用插座，插座应为中国强制认证的合格产品。 中国强制认证的标志为：

为了您和家人的安全，如果您家中用电有不符合上述要求的地方，请您尽快改进。 3.2. 疑难解答

× ○ ○ ○ ○ ○ 包装印刷件 ○ ○ ○ ○ ○ ○ 接头及阀类 × ○ × ○ ○ ○ 净水模块 ○ ○ ○ ○ ○ ○ 其他 ○ ○ ○ ○ ○ ○ 本表格依据SJ/T 11364的规定编制 ○：表示该有害物质在该部件所有均质材料中的含量在GB/T 26572规定的限量要求以下。 ×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。 明细表中的部件为不同型号产品所包含 的主要部件的汇总，本产品是否包含该部件，以产品的实际配置为准。 明细表中未列明的，本产品中含有的其 他部件及其均质材料均不含有害物质。 明细表中含有害物质的所有部件及其均质材料，均符合欧盟ROHS对有害物质限制使用的严格要求，请放心使用。 温馨提示：为了保护环境，本产品或其中的部件报废后，作为消费者您有责任将其与生活垃圾分开，送至有资质的回 收站点，由回收处理站点按照国家相关规定进行分类拆解、回收再利用等。有关本产品的回收处理的详细信息，请咨 询当地政府、废品处理机构等。 现象 需确认事项现象 解决办法

①供水系统是否停水或水压太低 检查 ②用水处是否堵塞，热水阀是否打开 检查清理

③加热时间太短还未加热到设置温度 加热到设置温度后(此时加热图标熄灭

1.本热水器仅应由合格的服务人员进行维修保养，不正确的方法可能引起严重的伤害事故或财产损失。在对热水器进行清洗和保养之前，请务必

2.在请人维修前，请参考疑难解答，排除明显的问题。

• 用湿布蘸取少量中性清洗剂轻轻擦拭，不要用汽油或其它溶液。最后用干布擦干，保持热水器干燥。注意不要用含有研磨剂（例如牙膏）、酸 性物、化学溶剂(例如酒精)或擦光剂的清洁剂擦洗。

• 清洁时，关闭进水阀门，打开出水阀门，取下进冷水口处安全阀，将水箱内水放完，然后打开进水阀反复冲洗几分钟，直到排出净水。

• 热水器使用过程中，应每月检查安全阀一次，方法为：在进水管一侧扳动安全阀小手柄(注意不要伤到手)，如有水流出，则安全阀正常工作 ，如无水流出，请与当地售后服务部门联系，若有损坏，请用同种规格的安全阀进行更换。

• 应定期由专业人员进行安全检查，及时清除加热管水垢，检测镁棒的消耗情况，消耗过大时要及时更换。

2.将排水管的一端拧到安全阀泄压孔上，打开安全阀手柄；

3.将热水器的热水阀门打开至最大(如有多处出热水口，建议都打开至最大，此时请注意不要被热水烫伤)，将胆内水排出。

注：部分埋墙管路用户无法排出，需拆开出水口处活接。

再次使用时，为避免伤害事故的发生，建议在打开热水器的电源开关前，先打开热水阀门，将管道内可能存在的气体从管道内排出，此时在开 启的阀门附近不能吸烟或有其它明火。同时还应仔细检查热水器各部件是否处于完好状态，并确认内胆充满水后方可投入使用。 3.4. 保修说明

感谢您使用海尔产品，我公司将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务：

您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务：

⑴ 整机包修三年，期间发生性能故障免费维修。内胆漏水，自购买日起八年内置换整机。置换的整机享受原有包修期的剩余时长。加热体发生 故障在八年内部件包换。包修期一律以发票购买日期为准开始计算。

(2) 热水器使用寿命期以国家相关规定为准。

(3) 家用热水器不能用作商业用途，否则整机及主要配件的包修期为3个月，除非购销合同中另有规定。

下列情况， 不属于免费包修服务范围， 我公司可向您提供产品有偿收费服务。

(1) 超过我公司规定的三包有效期，经修复仍可继续用；

(2) 由于用户自身原因运输、 保管不善而损坏或未按说明书要求进行操作而损坏； ④元器件是否损坏 确认非①②③事项则与维修部门联系 加热不到要求温度或出热水量少 ①当前功能模式是否设置正确、温度

将设置温度调高，加热到设定温度后 再使用(加热图标熄灭)。 ②自来水压力是否过大 将混合阀流量调小使用 出水忽大忽小忽冷忽热 自来水压力是否稳定 将混合阀流量调小使用或水压稳定后

①电源是否接触良好 检查电源插座 ②元器件是否损坏 确认非①则与维修部门联系 显示E2 ①内胆是否加满水 断电后加满水重新上电 ②元器件是否损坏 确认非①则与维修部门联系 显示E3 ①室内温度是否低于零下20℃ 切断电源，当环境温度高于零下 19℃时重新上电后即可恢复正常 ②传感器是否损坏 确认非①则与维修部门联系

(4) 不能出示正规商场提供的本机有效购买发票或发票涂改的产品；

产品已超过国家规定的使用寿命期的，发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行 更新换代，旧机应进行报废处理不得再流向市场销售。

感谢您选择和使用我们的产品。我们承诺：您的产品需要安装或维修等服务时，我们将提供：

(1)安全测电服务：为您提供安全测电并提醒讲解到位服务；

(2)讲解指导服务：向您讲解产品使用、保养常识，指导用户正确使用服务；

(3)一站通检服务：服务好本产品，对家中其他本企业产品进行通检服务；

(4)全程无忧服务：为您提供设计、送货、安装、清洗、延保、以旧换新等服务；

(5)现场清理服务：服务完成后将服务现场清理干净。

产品安装服务中，因用户的安装环境、个性需求，如需辅加材料或有特殊服务项目需要支付材料等费用，您可通过“海尔智家”APP-“智家服 务”-“收费标准”进行查看，并给予监督。如未按标准收费或服务规范执行不到位，请拨打服务监督电话400 699 9999,或通过“海尔智家”APP- “智家服务”-“在线客服”进行监督、评价。

如果您的产品有服务需求,欢迎体验海尔智家自助服务专区(预约服务、一键安装、一键维修):手机搜索安装“海尔智家”APP，您可通过“智家 服务”版块选择安装、维修等服务。如您需要选购更多产品,请在“海尔智家”APP-“商城”进行选购。（更便捷、更快速、更省钱）
