用户手册 OGD593 IFM

CE

操作说明

光电距离传感器

OGD592

OGD593

目录

1 初步说明 4

1.1 使用的符号 4
1.2 使用的警告....4

2 安全说明 .... 4

3 功能和特性....5

3.1 一般注意事项 .... 5
3.2 应用领域 …… 6
3.3 安装注意事项 …… 6

3.3.1 避免污染和环境光....6
3.3.2 避免相互干扰 6
3.3.3 传感器与移动物体的对齐....7

4 功能....7

4.1 输出端迟滞功能.....7
4.2 输出端窗口功能.....7
4.3 关闭激光 ..... 7

5 安装....8

5.1 安装条件 8
5.2 安装附件 8

6 电气连接 ....8

6.1 使用 IO-Link 主站操作.....9

7 操作和显示元件....10

7.1 显示颜色的含义.....11

7.1.1 使用菜单中的显示颜色....11

8 菜单....12

8.1 窗口功能菜单结构 12
8.2 迟滞功能菜单结构....13
8.3 菜单说明 ..... 14

9 工作模式 ..... 16

9.1 运行模式 ..... 16
9.2 显示模式 ..... 16
9.3 编程模式 ..... 16

10 参数设定 …… 17

10.1 常规参数设定 ..... 17

10.1.1 设定参数值.....17
10.1.2 从 1 级菜单转换至 2 级菜单.....18
10.1.3 电子锁.....18

10.2 配置基本设定....19

10.2.1 选择显示单位....19
10.2.2 设定显示屏....19
10.2.3 配置 OUT1 / OUT2 19
10.2.4 迟滞功能....19
10.2.5 设定迟滞功能 OUT1 / OUT2 的开关点 ..... 21
10.2.6 迟滞功能 OUT1 / OUT2 的背景示教....21
10.2.7 窗口功能....22
10.2.8 设定窗口功能 OUT1 / OUT 2 的开关点 ..... 23
10.2.9 示教 - 设定窗口功能 OUT1 / OUT2 的开关点 ..... 23

10.3 扩充功能 ..... 24

10.3.1 设定开关输出的延迟时间 ..... 24
10.3.2 设定开关输出的故障抑制时间....24
10.3.3 将所有参数恢复出厂设定 ..... 24

11 IO-Link 24

11.1 一般信息 ..... 24
11.2 产品的特定信息.....25
11.3 参数设定工具....25
11.4 功能.....25

12 设定/操作 25

12.1 错误指示 ..... 25

13 维护、修理及处理....26

14 比例图....26

15 出厂设定 ..... 27

1 初步说明

1.1 使用的符号

▷ 说明

反应，结果

[...] 按键、按钮或指示标记

→ 交叉引用

重要说明

如不遵守，可能导致故障。

信息 补充说明。

1.2 使用的警告

严重人身伤害警告。可能导致死亡或严重的不可逆伤害。

2 安全说明

• 安装本单元前，请阅读本文档。确保产品适合您的应用范围，且不受任何限制。
• 使用不当或将装置用于非指定用途，可能导致装置故障，或在使用当中导致意外情况。因此，只有设授权设备操作的合格人员，才可执行设备的安装、电气连接、设定、操作及维护工作。
• 若装置发生故障，请联系制造商。如擅自改装和/或改动设备，我们将拒绝由此引发的任何责任和保修索赔。

注意 - 使用非此处指定的控件、调整或程序可能会导致危险的辐射暴露。

可见激光；1级激光。IEC 60825-1：2014

EN/IEC 60825-1 : 2007 及 EN/IEC 60825-1 : 2014

除了符合欧盟IEC 60825-1 Ed. 3. 标准，还符合FDA 2019年5月8日发布的第56号激光公告中所描述的21 CFR 1040.10标准

产品标签的位置

标签

3 功能和特性

3.1 一般注意事项

装置可用作激光测距传感器。

装置持续检测与物体的距离，并根据参数设定产生输出信号。

• 可提供2种开关输出。可分别设定这些开关输出。开关点可设定或示教。
• 测量值将在7段显示屏中显示，并通过IO-Link传输。将生成两个测量值。

测量的距离值：

传感器到目标的值提供主要测量值。

物体反射率：

目标的反射率亦确定。

- 该测量值适于监控和检测传感器污染度。

装置使用激光二极管作为光源并形成光点。这样便可检测小物体。

光点应射到物体或背景。中间状态可能导致错误的测量值。

3.2 应用领域

• 激光测距传感器可测量介于 25...300 mm 的距离。
• 它带有长达 19.2 m 的背景抑制功能。

传感器与背景之间的距离限制为不超过 19.2 m。否则，测得值可能会不精确。→5.1

3.3 安装注意事项

3.3.1 避免污染和环境光

最好将光电传感器与前透镜对齐，透镜面朝下或与地面平行。

背景

• 光电传感器对环境光敏感。日常光源（灯、太阳）从上方辐射。
• 光电传感器对污染反应灵敏，因为会降低裕度。

朝下或侧面方向可减少灰尘堆积。这样可延长清洁时间间隔。

确保前透镜面朝上安装的传感器未朝向屋顶天窗或吊灯。

3.3.2 避免相互干扰

安装光电传感器时，彼此之间应保持充分的距离。当两个传感器检测范围部分重叠时，尤其应如此。

背景

- 每个传感器都有一个检测范围。这意味着传感器可接收邻近传感器的激光光点。这样会导致测量值不准确，进而造成错误的开关。

将传感器稍微倾斜放置即可避免相互干扰。以尽量远离彼此的方式对齐光点。

3.3.3 传感器与移动物体的对齐

应适当安装光电传感器，以确保物体从侧面或底部移至传感器的检测范围。

背景

• 当物体从顶部靠近时，最开始会覆盖接收器透镜的一部分，而未被光电检测到。到目前为止，传感器仅“看到”背景。
• 如果物体完全覆盖接收透镜而光点未检测到物体，则传感器无法再“看到”背景。传感器提供错误指示 [--]，因为不再检测到任何信号。当物体进一步靠近时，最终可检测到。

提高参数 [dFO] 以避免错误指示

(→ 10.3.2 设定开关输出的故障抑制时间)。

4 功能

4.1 输出端迟滞功能

如果测量值在感应范围左右变动，则迟滞功能可保持输出开关状态的稳定。两个输出端（OUT1 和 OUT2）均可设为迟滞功能(→ 10.2.4 迟滞功能)。

4.2 输出端窗口功能

使用窗口功能可监控定义的容许范围。两个输出端（OUT1 和 OUT2）均可设为窗口功能 → 10.2.7。

4.3 关闭激光

可通过插脚 5 上的输入端关闭激光。

插脚 5 的输入信号		激光
PNP	NPN
低/未使用	高/未使用	亮起
高	低	熄灭

5 安装

5.1 安装条件

▶ 适当安装装置，使待测物体位于特定测量范围内。

传感器的固定精确范围为 19.2 m。测量范围之外的物体最多将会在固定精确范围 (19.2 m) 内受到抑制。

客户也应避免传感器直接光路中的反射物体位于 < 19.2 m 的范围中。否则，测量值可能会不明确。

5.2 安装附件

装置随附安装附件。

件数	安装附件	货号
2 x	金属锁紧螺母	E10027

6 电气连接

务必由具备资质的电工连接装置。

▶ 务必遵守安装电气设备相关的国内和国际法规。
▶ 确保电源电压符合 EN 50178、SELV 和 PELV 标准。OGD592 和 OGD593：cULus，2 级电源

▶ 断开电源。

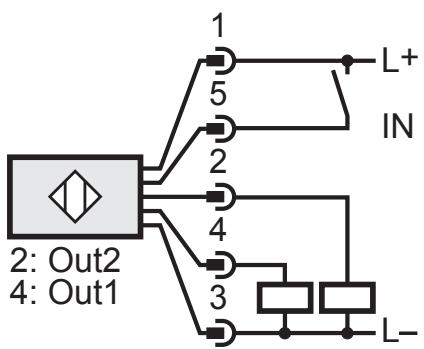

▶ 按以下方式连接设备:

	OGD592 PNP	OGD593 NPN

IFM 插座的芯线颜色：

1 = BN（棕色），2 = WH（白色），3 = BU（蓝色），4 = BK（黑色），5 = GR（灰色）。

6.1 使用 IO-Link 主站操作

装置与 A 级（A 类）IO-Link 主站端口兼容。

对于使用 B 级（B 类）IO-Link 主站端口操作，请遵循以下要求：

作为标准，设备与 B 级（B 类）IO-Link 主站端口不兼容。插脚 2 (OU2) 和插脚 5 (IN1) 用于特定制造商的功能。这意味着，装置的主电源电压与额外的电压供给（插脚 2/5 上的 B 级主站端口）未实现电气绝缘。

使用以下配置，装置可用于 B 级主站端口：

• 通过3线连接装置与IO-Link主站：连接装置的插脚1、3和4与IO-Link主站（请勿连接插脚2和5）。
• 通过 4 线连接装置与 IO-Link 主站：通过 O-Link（设定 OU2 = “off”）禁用插脚 2 (OU2)，并连接装置的插脚 1、2、3 和 4 与 IO-Link 主站（请勿连接插脚 5）。

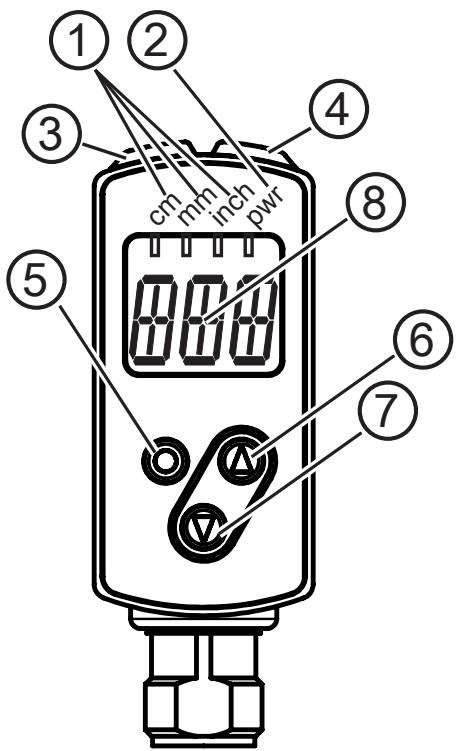

7 操作和显示元件

1: 3 x 绿色 LED	启用的 LED = 设定的显示单位 (cm、m、inch)。
2: 1 x 绿色 LED	启用的 LED = 电源
3: 1x LED 橙色	开关状态 Out 1
4: 1x LED 橙色	开关状态 Out 2
5: 编程按钮[选定]	选择参数并确认参数值。
6: 编程按钮“向上”	设定参数值 (按住不放可滚动;轻按可递增)。
7: 编程按钮“向下”	设定参数值 (按住不放可滚动;轻按可递增)。
8: 3 位字母数字显示屏	指示测量距离、参数和参数值。

7.1 显示颜色的含义

7.1.1 使用菜单中的显示颜色

菜单级	绿色	红色
0	X	X
1		X
2		X
颜色显示传感器的逻辑状态。

绿色显示颜色表示监控区域内有物体，无论开关输出的设定如何。

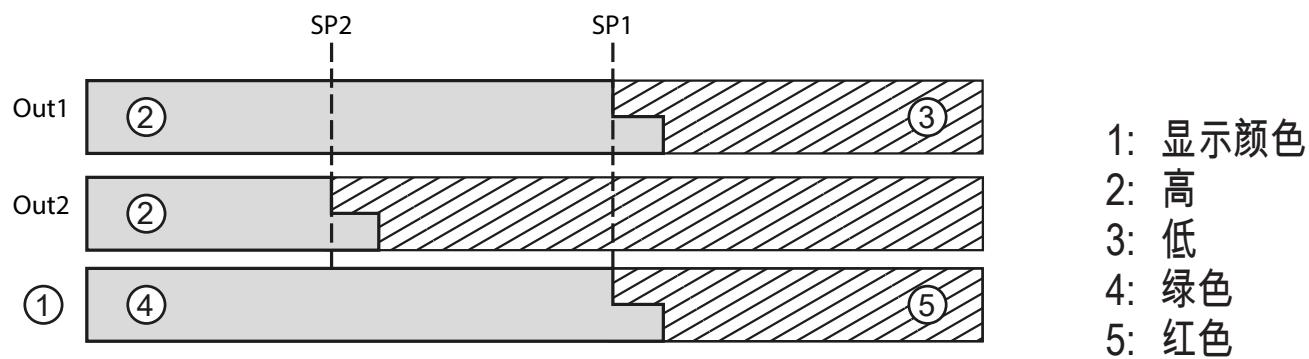

示例图 1（设定 Out 1 / Out 2 = hno）

如果是以下情况，则显示为绿色：

• 测量值 ≤ SP1
• 测量值 ≤ SP2

图 1

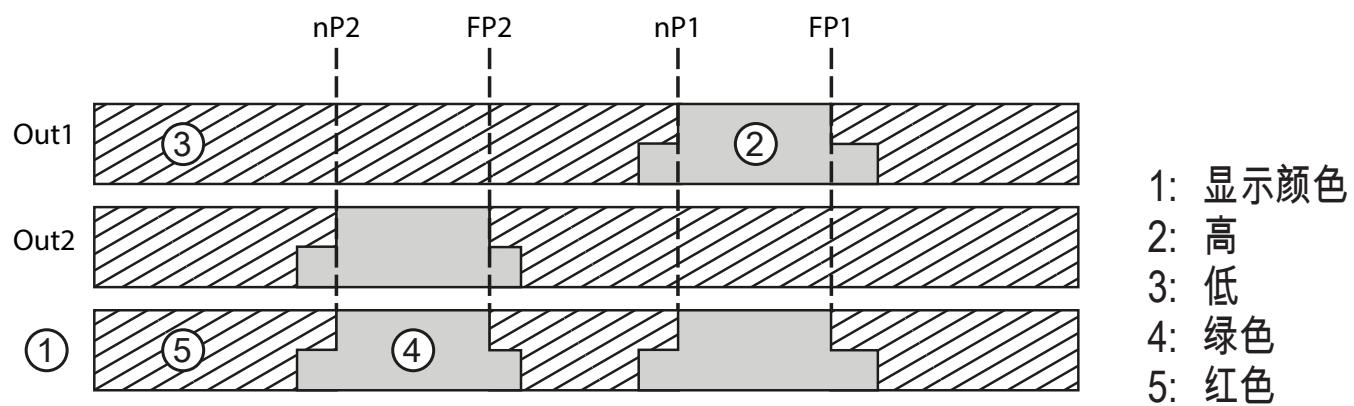

示例图 2（设定 Out 1 / Out 2 = fno）

如果是以下情况，则显示为绿色：

• nP1 ≤ 测量值 ≤ FP1
• nP2 ≤ 测量值 ≤ FP2

图2

8 菜单

8.1 窗口功能菜单结构

○ = [选定]
△ = “向上”按钮
▼ = “向下”按钮

8.2 迟滞功能菜单结构

○ = [选定]

△ = “向上”按钮

▼ = “向下”按钮

8.3 菜单说明

如需了解出厂设定，请参阅以下说明的最后部分( → 15 出厂设定)。

OU1	配置输出1可选择5种开关功能:[Hno]、[Hnc]、[Fno]、[Fnc]、[OFF]→10.2.3配置OUT1/OUT2。
OU2	配置输出2可选择5种开关功能:[Hno]、[Hnc]、[Fno]、[Fnc]、[OFF]→10.2.3配置OUT1/OUT2。
SP1SP2	迟滞功能OUT1/2的开关点带所选迟滞功能的输出端改变其开关状态时的值(物体小于/大于设定的距离)。[SP1/2]仅在[OU1/2]=[Hno]或[Hnc]时启用→10.2.5设定迟滞功能OUT1/OUT2的开关点。
nP1FP1nP2FP2	窗口功能OUT1的开关点带所选窗口功能的输出端改变其开关状态时的值(“近”距离与“远”距离之间存在/不存在物体)。[nP1/2] = “近”距离开关点/[FP1/2] = “远”距离开关点。[nP1/2] / [FP1/2]仅在[OU1/2]=[Fno]或[Fnc]时启用→10.2.8设定窗口功能OUT1/OUT2的开关点。

EF	扩充功能按[选定]以打开子菜单“扩展功能”→10.3扩充功能。
r-ES	恢复出厂设定→10.3.3将所有参数恢复出厂设定。
dS1dr1dS2dr2	开关输出的延迟[dSx]=开启延迟; [drx]=关闭延迟。达到输出改变条件时,不会立即改变其开关状态,而仅会在延迟时间过后改变输出状态。如果改变输出开关状态的条件在延迟时间过后,不再符合设定,那么原来的开关状态不会改变,意味着在给定延迟时间内,干扰信号对输出状态不起作用。如果[OU1/2]=[OFF],则[dSx]和[drx]不会启用。→10.3.1设定开关输出的延迟时间。
tS1tS2	迟滞功能OUT1/2的背景示教带所选迟滞功能的输出功能改变其开关状态时的限值(距离小于/大于设定距离的物体)。[tS1]仅在[OU1]=[Hno]或[Hnc]时启用[tS2]仅在[OU2]=[Hno]或[Hnc]时启用→10.2.6迟滞功能OUT1/OUT2的背景示教。
t1n1tF1t2n2tF2	示教-窗口功能OUT1/2的开关点带所选窗口功能的输出功能改变其开关状态时的限值(“近”距离与“远”距离之间存在/不存在物体)。[tn1] = “近”距离开关点/[tF1] = “远”距离开关点。[tn1] / [tF1] 仅在 [OU1] = [Fno] 或 [Fnc] 时启用。[tn2] = “近”距离开关点/[tF2] = “远”距离开关点。[tn2] / [tF2] 仅在 [OU2] = [Fno] 或 [Fnc] 时启用。(→10.2.9 示教-设定窗口功能OUT1/OUT2的开关点)
dFo	设定开关输出的故障抑制时间此功能防止测量元件的短时饱和(此类饱和情况可能是由镜面反射或亮度的剧烈变化引起的)。设定延迟时间期间,会显示最新的有效测量值,且输出信号将保持不变。(→10.3.2 设定开关输出的故障抑制时间)
d15	显示设定有2种设定可供选择:[on]、[OFF]使用设定 [OFF],显示屏在30s后自动关闭。仅“通电”LED保持启用。每按一次按钮即会再次激活显示屏15s。(→10.2.2 设定显示屏)
Un1	设定显示单位选择 [SP1]、[SP2]、[nP1]、[nP2]、[FP1]、[FP2] 的测量单位选项:[mm]、[Inch](→10.2.1 选择显示单位)

CN

9 工作模式

9.1 运行模式

运行模式即为正常工作模式。

通电后装置处于“运行”模式。设备将根据设定参数执行监控功能,并产生输出信号。

显示屏显示当前距离或物体反射率，黄色 LED 则指示输出功能的开关状态。

测量距离按设定的单位显示。

物体反射率：

- 值范围 1...99

示例：

- r99 对应白色物体

- r20 对应灰色物体

通过“向上”或“向下”按钮在两个测量值之间切换。

9.2 显示模式

显示参数和已设定的参数值。

▶ 轻按 [选定]。

▷ 装置进入“显示”模式。装置内部仍处于工作模式下。可读取设定的参数值：
▶ 若要滚动参数，可短按“向上”/“向下”按钮。
▶ 若要显示参数值，可短按 [选定]。
▷ 再过 15 秒后，设备将返回“运行”模式。

9.3 编程模式

设定参数值 → 10.1 常规参数设定。

10 参数设定

设定参数时，装置内部仍将处于工作模式下。并会在完成更改前，按现有参数继续执行监控功能。

10.1 常规参数设定

10.1.1 设定参数值

定义参数的值之前，应设定显示单位 [Uni]。内部转换至其他单位时，若因显示单位发生舍入误差而引起后续变化，则可能会改变设定值。→ 10.2.1 选择显示单位。

1	选择参数▶按[选定]以访问1级菜单。▶按“向上”/“向下”按钮,直至显示所需参数。
2	设定参数值▶短按[Enter]。▷ 将显示当前参数值。▶按住“向上”/“向下”按钮。>当前▷ 参数值将闪烁3s。▶按一下按钮,设定值会逐步增大,或按住按钮不放,值会持续增大。
	减小值:请将显示值增至最大设定值。然后将从最低设定值再次开始循环。
3	参数值的确认▶轻按[选定]。>返回至1级菜单>将再次显示参数;新参数值将生效。
4	设定其他参数▶选择第1步所述的参数,然后按第2步继续。
5	完成参数设定▶稍候15s,或按“向上”/“向下”按钮。▶如有必要,重复几次以访问0级菜单。▷ 将显示当前测量值。

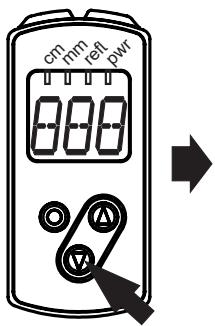

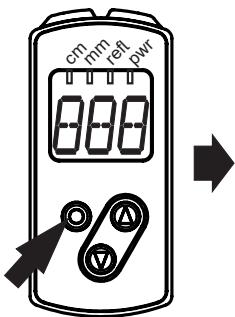

10.1.2 从 1 级菜单转换至 2 级菜单

▶ 按“向下”按钮,直至显示 [EF]。
▶ 轻按 [选定]。> 将显示子菜单的首个参数(此处为[rES])。

10.1.3 电子锁

可通过电子方式锁定设备，以避免未经授权的设定。设备交货时未锁定。

锁定装置▶请确保产品处于正常工作模式下。▶按住“向上”+“向下”按钮(大约10s),直至显示[Lo]。▷ 即会锁定设备。
操作时,如果尝试更改锁定装置上的参数值,则会短暂显示[Lo]。
解锁▶按住“向上”+“向下”按钮,直至显示[uLo]。▷ 即会解锁设备。

超时

如在设定程序中 15 秒内未按下任何按钮，则设备将返回 “运行” 模式，其值保持不变。

10.2 配置基本设定

10.2.1 选择显示单位

定义参数 [SPx]、[nPx]、[FPx] 的值前,请设定 [Uni]。内部转换至其他单位时,若因显示单位发生舍入误差而引起后续变化,则可能会改变设定值。▶ 更改为 [EF]。▶ 选择 [Uni],并设定测量单位。选择测量单位:[mm]、[Inch]▶ 通过 [选定] 确认。▷ 所选单位将在显示屏上以绿色 LED 指示。

Un

10.2.2 设定显示屏

▶ 更改为 [EF]。▶ 选择 [diS] 并进行设定。有 2 种设定可供选择:• [ON] = 在“运行”模式下启用测量值的显示功能。• [OFF] = 在“运行”模式下禁用测量值的显示功能。按下某一按钮后,当前测量值将显示 15 s。▶ 通过 [选定] 确认。即使已禁用显示器,LED 仍会保持工作状态。

d,5

10.2.3 配置 OUT1 / OUT2

▶ 选择 [OU1] / [OU2] 并设定开关功能。开关功能:• [Hno] = 迟滞功能/常开• [Hnc] = 迟滞功能/常闭• [Fno] = 窗口功能/常开• [Fnc] = 窗口功能/常闭• [OFF] = 开关输出禁用。▶ 通过 [选定] 确认。

OU1OU2

10.2.4 迟滞功能

如果测量值在感应范围左右变动，则迟滞功能可保持输出开关状态的稳定。所选开关点 [SPx] 为设定点。重设点由传感器自动设为所选开关点 [Spx] 之上。开启点和重设点之间的标称距离为迟滞，如技术资料所示。迟滞取决于背景反射率。。

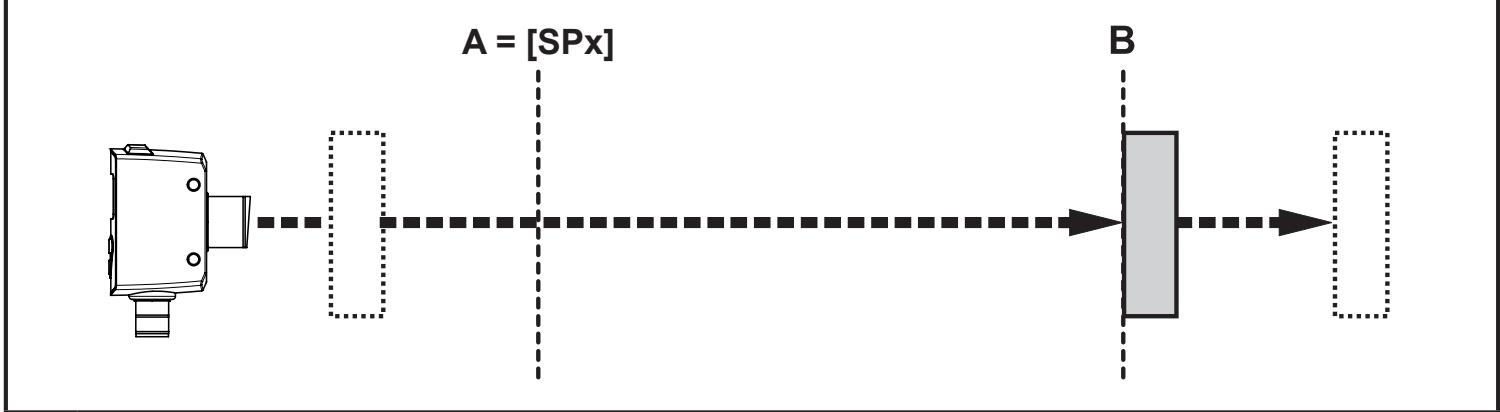

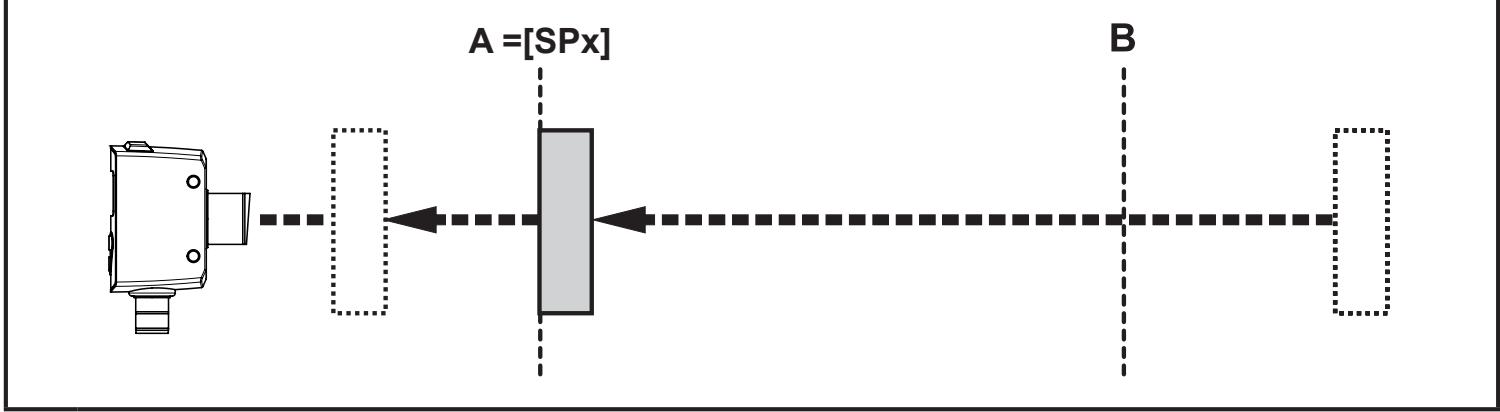

Hno 示例

1. 就输出功能 [Hno] 而言，当物体接近时，以及达到设定点 (A) 时，输出端会开启。
2. 若再次移开物体，则仅在超过复位点 (B) 时，输出端会切换回此前状态。复位点 (B) 大于设定点 (A)。

1

2

[SPx] = 开关点；A = 设定点；B = 复位点

如果已选择输出功能 [Hnc]，则会交换设定点和复位点。物体接近时，输出端将关闭。物体再次移开时，输出端将开启。

输出端的开关状态

输出功能	物体距离 (D)	开关状态
[Hno]	D < [SPx]	闭合
	D > [SPx]	断开
[Hnc]	D < [SPx]	断开
	D > [SPx]	闭合

10.2.5 设定迟滞功能 OUT1 / OUT2 的开关点

▶ 更改为 [EF]。▶ 在 [OU1] 中,选择输出功能 [Hno] 或 [Hnc]。▶ 通过 [选定] 确认。▶ 选择 [SP1] 并设定开关点▶ 通过 [选定] 确认。

OU1OU2SP1

10.2.6 迟滞功能 OUT1 / OUT2 的背景示教

▶ 更改为 [EF]。▶ 在 [OU1] 中,选择输出功能 [Hno] 或 [Hnc]。▶ 通过 [选定] 确认。▶ 选择 [tS1]。▷ 将显示 [SP1] 的参数值。▶ 按住“向上”/“向下”按钮。▶ 参数值将闪烁 3 s。▷ 将显示新的参数值。▶ 通过 [选定] 确认。▷ 示教值保存在 [SP1] 中。

OU1OU2LS1SP1

动态迟滞

传感器检测的测量值视情况的不同而有所差异。信噪比小时会出现最高的测量值波动。检测到非常暗的目标，以及环境光非常充足时会出现这种情况。因此，选择[Spx]后，传感器会自动设定复位值。

非常暗的背景 = 选择高迟滞。

非常亮的背景 = 选择小迟滞。

如果背景非常亮（如白色），则可缩短物体和背景之间的最短距离。

亮背景有助于检测较小的物体。

10.2.7 窗口功能

可为两种输出功能 (OUT1/OUT2) 中的每种功能定义识别物体的窗口。

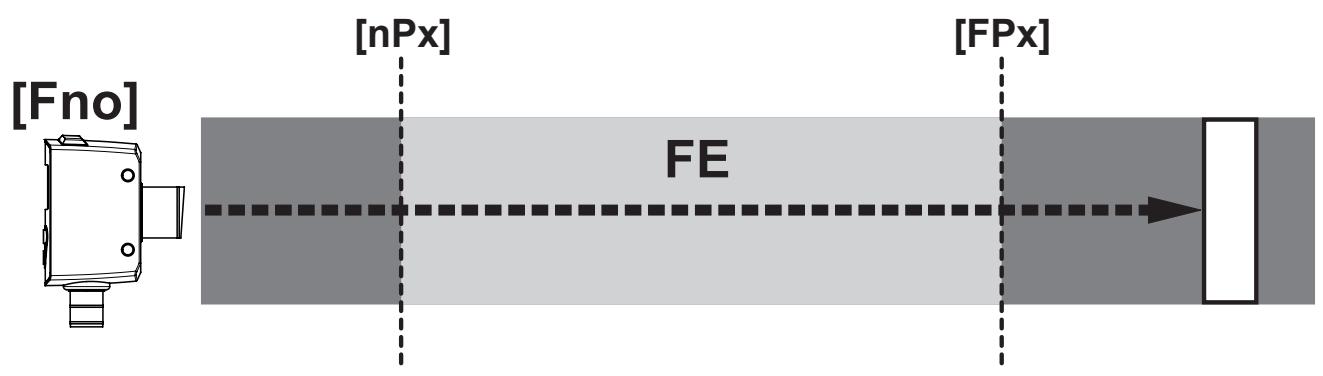

检测到物体时开启

[nPx] = “近”距离开关点；[FPx] = “远”距离开关点；FE = 窗口

如果测量值介于“近”距离开关点 [nPx] 与“远”距离开关点 [FPx] 之间，则输出端会开启（[OUx] = [Fno] 时）。

检测到物体时关闭

[nPx] = “近”距离开关点；[FPx] = “远”距离开关点；FE = 窗口

如果测量值介于“近”距离开关点 [nPx] 与“远”距离开关点 [FPx] 之间，则输出端会关闭（[OUx] = [Fnc] 时）。

参数 [nP1] 和 [FP1] 亦可通过示教功能设定。复位点由传感器动态设定 → 动态迟滞。

[nP1] 与 [FP1] 之间的最短距离 = 1 mm。

条件：nP1 < FP1

传感器将不采用 nP1 > FP1 示教。

输出端的开关状态

输出功能	物体距离 (D)	开关状态
[Fno]	D < [nPx]	断开
	D > [FPx]
	[nPx] < D < [FPx]	闭合
[Fnc]	D < [nPx]	闭合
	D > [FPx]
	[nPx] < D < [FPx]	断开
两个窗口限值 ([nPx] 和 [FPx])均适用于开关迟滞。→ 10.2.4 迟滞功能的迟滞功能示例。

10.2.8 设定窗口功能 OUT1 / OUT 2 的开关点

▶ 更改为 [EF]。▶ 在 [OU1] 中,选择输出功能 [Fno] 或 [Fnc]。▶ 通过 [选定] 确认。▶ 选择 [nP1] 并设定“近”距离开关点。▶ 通过 [选定] 确认。▶ 选择 [FP1] 并设定“远”距离开关点。▶ 通过 [选定] 确认。

OU1OU2nP1FP1

10.2.9 示教 - 设定窗口功能 OUT1 / OUT2 的开关点

▶ 更改为 [EF]。▶ 在 [OU1] 中,选择输出功能 [Fno] 或 [Fnc]。▶ 通过 [选定] 确认。▶ 更改为 [EF] 并选择 [tn1]。▷ 将显示 [nP1] 的参数值。▶ 按住“向上”/“向下”按钮。▶ 参数值将闪烁 3 s。▶ 将显示新的参数值。▶ 通过 [选定] 确认。▶ 更改为 [EF] 并选择 [tF1]。▶ 将显示 [FP1] 的参数值。▶ 按住“向上”/“向下”按钮。▶ 参数值将闪烁 3 s。▶ 将显示新的参数值。▶ 通过 [选定] 确认。

OU1OU2EN1FF1NP1FP1

10.3 扩充功能

10.3.1 设定开关输出的延迟时间

▶ 更改为 [EF]。▶ 通过“向上”或“向下”按钮选择参数。[dSx] = 开启延迟; [drx] = 关闭延迟。▶ 通过 [选定] 设定参数值:▷ 将显示设定的参数值。▶ 按住“向上”或“向下”按钮至少 3 s。▷ 参数值闪烁。▶ 通过“向上”或“向下”按钮设定参数值。设定范围 [s]: 0 / 0.1...5 S, 步距为 0.1 s(0 = 未启用延时)▶ 通过 [选定] 确认。

EFd51dr1d52dr2

10.3.2 设定开关输出的故障抑制时间

▶ 更改为 [EF]。▶ 通过“向上”或“向下”按钮选择参数 [dFo]:▶ 通过 [选定] 设定参数值:▶ 将显示设定的参数值。▶ 按住“向上”或“向下”按钮至少 3 s。▶ 参数值闪烁。▶ 通过“向上”或“向下”按钮设定参数值。设定范围 [s]:0 / 0.1...5 s,步距为 0.1 s▶ 通过 [选定] 确认。

EFdFo

10.3.3 将所有参数恢复出厂设定

▶ 更改为 [EF]。▶ 通过“向上”或“向下”按钮选择 [rES],然后按 [选定]。▷ 将显示 [rE]。▶ 按住“向上”或“向下”按钮,直至显示 [---]。▷ 所有参数将恢复出厂设定。▶ 轻按 [选定]。

EF-ES

11 IO-Link

11.1 一般信息

该装置有 IO-Link 通信接口，需要带 IO-Link 功能的模块（IO-Link 主站）方可操作。IO-Link 接口有助于直接访问传感器数值和参数并在操作期间设定装置的参数。除此之外，还可通过随附 USB 电气接口电缆的点对点连接展开通信。

访问 www.ifm.com，查看更多关于 IO-Link 的详细信息。

11.2 产品的特定信息

您可在 www.ifm.com 概览表中找到配置 IO-Link 产品所必需的 IODD 以及有关传感器数值、诊断信息和参数的详细信息。

11.3 参数设定工具

您可在 www.ifm.com 找到有关所需 IO-Link 硬件和软件的所有必要信息。

11.4 功能

所有功能和测量值均可通过 IO-Link 获取，亦可通过装置上的显示屏和按钮访问。

过程值数据包括测量距离和物体反射率。

IODD 中详细介绍了所有功能。

12 设定/操作

• ▶ 完成安装、电气连接及编程后，检查装置是否正常运行。

  ▷ 如果设备设定正确，则会指示与物体的距离。

激光二极管使用寿命：50000 小时

12.1 错误指示

显示	可能的原因	开关输出
		[Hno]	[Hnc]	[Fno]	[Fnc]
[-|-]	光过多,如反射面	开启	熄灭	熄灭	开启
[--]	激光不足,无物体	熄灭	开启	熄灭	开启
[nEA]	待测物体位于测量范围以外<25mm	开启	熄灭	熄灭	开启
[FAr]	待测物体位于测量范围以外>330mm	熄灭	开启	熄灭	开启
[OFF]	激光关闭	熄灭	开启	熄灭	高
[Erp]	可靠性(如:物体移动过快)	X1)	X1)	X1)	X1)
[SC]	所有开关输出均短路

1) 保持不变

13 维护、修理及处理

必须仅由制造商来修理故障传感器。

• ▶ 保持传感器前透镜的洁净。
• ▶ 弃用设备时，应按适用的国家法规以环保的方式处理设备。
  ▶ 请勿尝试打开模块外壳, 内部没有用户可维修的组件。

14 比例图

尺寸以 mm 为单位

1: 3 位字母数字显示屏/LED 功能显示屏
2: 编程按钮

15 出厂设定

参数	设定范围	出厂设定	自定义设定
Uni	mm、inch	mm
OU1	Hno, Hnc, Fno, Fnc, OFF	Hno
SP1	30...300	300
nP1	30...300	90
FP1	30...300	110
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2	30...300	30
nP2	30...300	190
FP2	30...300	210
dS1	0...0.1...5	0 s
dr1	0...0.1...5	0 s
dS2	0...0.1...5	0 s
dr2	0...0.1...5	0 s
dFo	0...0.1...5	0.1 s
diS	On / OFF	亮起

如需技术资料和详细信息，请访问 www.ifm.com
