用户手册 Prime TX1000 SEASONIC

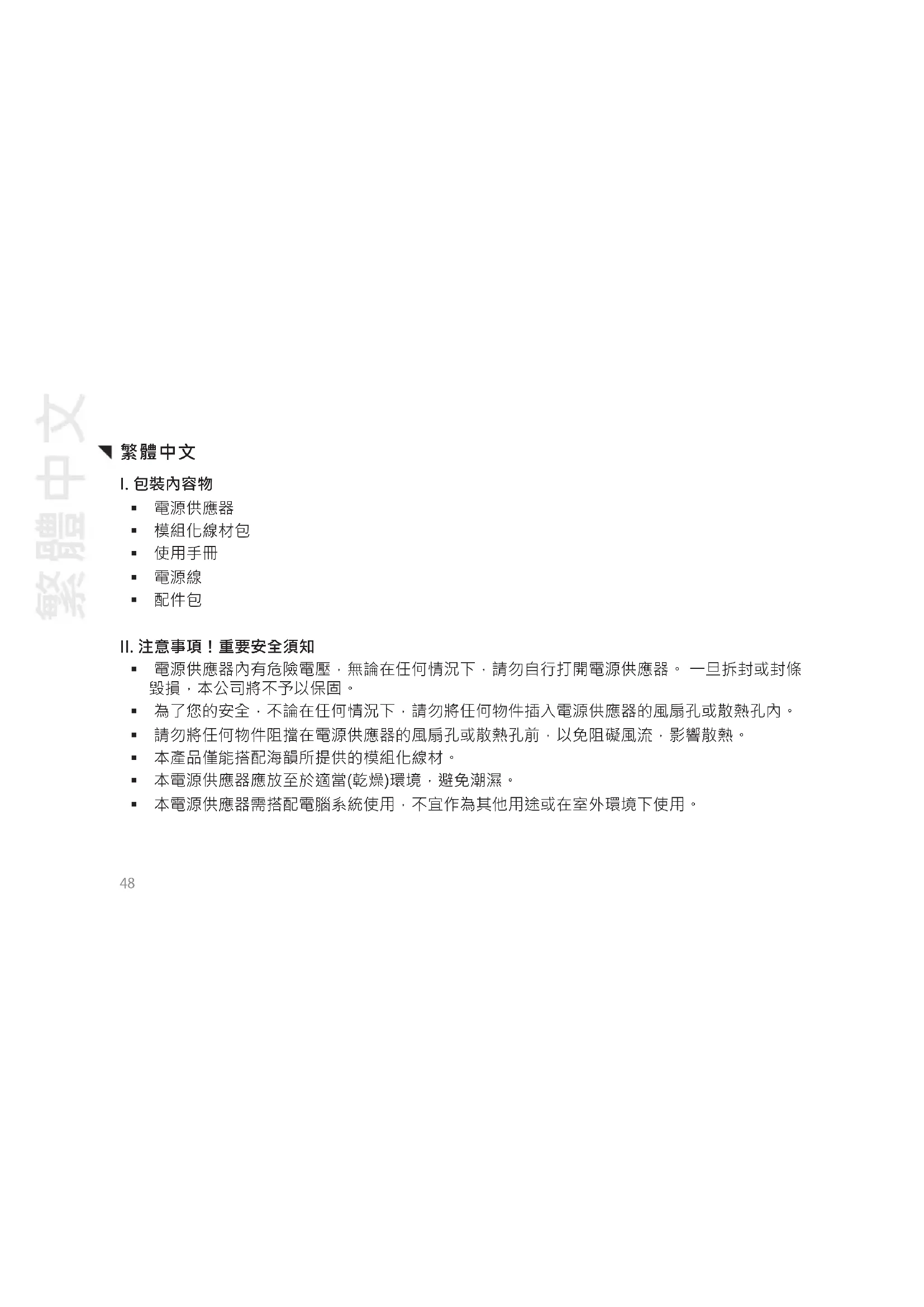

電源供應器內有危險電壓，無論在任何情況下，請勿自行打開電源供應器。 一旦拆封或封條 毀損，本公司將不予以保固。 為了您的安全，不論在任何情況下，請勿將任何物件插入電源供應器的風扇孔或散熱孔內。 請勿將任何物件阻擋在電源供應器的風扇孔或散熱孔前，以免阻礙風流，影響散熱。 本產品僅能搭配海韻所提供的模組化線材。 本電源供應器應放至於適當(乾燥)環境，避免潮濕。 本電源供應器需搭配電腦系統使用，不宜作為其他用途或在室外環境下使用。 繁體中文49

1. 請先研讀第二章節：注意事項！重要安全須知

2. 請先確認系統已經關機。電源“I/O”開關切到“O” (關閉)位置，並拔除連接市電的電源

3. 打開電腦機殼。(詳細資訊請參閱電腦機殼的使用手冊。)

4. 請小心地將各式電源接頭自主機板及其他周邊設備拔除。

5. 將電源供應器鎖在機殼內的螺絲自電腦機殼的背版鬆開。

1. 請將新購買的海韻電源置換到您的電腦機殼內，並用螺絲包內的螺絲將電源供應器鎖在電腦

機殼內，請不要鎖太緊，以免滑牙。 a. 有風扇電源：請將電源體帶通風孔的一面朝向主機板的位置。(視電腦機殼的類型而定， 電源體帶風通風孔的一面可能朝上或朝下。) b. 無風扇電源：海韻電子建議您將電源體通風口面朝上。若有必要，電源反側亦附有額外 的螺絲孔，讓您朝下安裝電源。

a. 海韻的電源接頭有防呆設計，切勿勉強插接，並確認各電源接頭都能安全地插入正確位置。 繁體中文50 b. 將線材包內24/20-Pin線材與電源供應器連接的接頭，插接至電源供應器背板上的對應插

c. 將24/20-Pin主輸出接頭的另一端連接至主機板上的對應插槽。 d. 根據不同主機板的需求，有時需將24/20-Pin主輸出接頭中的4-Pin移除，使之成為20-Pin接

e. 依據需求，連結+ 12 V 4-Pin連接頭或(及)EPS + 12 V連接頭。 f. 若您的系統支援雙組EPS + 12 V，請將第二組CPU線材的8-Pin接頭那一端與電源供應器對 應的8-Pin插槽連接，再將另一端的8-Pin接頭連接於主機板的適當位置。

a. 將周邊線材插接至電源供應器背板上對應的插槽，再將周邊線材的另一端差接至正確的

b. 海韻的電源接頭有防呆設計，切勿勉強插接。 c. 確認各電源接頭都能安全地插入正確位置。

4. 依照機殼說明書的指示蓋上電腦機殼。

5. 插接包裝盒內所附的電源線，並將電源供應器上的“I/O”開關切換至“I”(開啟)的位置。

6. 恭喜您成功安裝海韻電子的PRIME電源供應器！

若您的電源供應器無法正常運作，在進行維修檢測前，請先依照下列步驟進行檢查。

1. 請先檢查電源線是否確實與電源供應器及市電插座正確插接。

3. 確認電源供應器上的“I/O”開關切換至“I” (開啟)的位置。

4. 檢查所有與主機板及其他周邊設備上的電源接頭是否有誤插或漏接的情形。

6. 若您的電源供應器仍無法正常運作，請造訪海韻電子官方網站www.seasonic.com取得更多

電源供應器僅能依據主機板及相關零組件的需求被動運作與供電。 若主機板故障，則電源供應器將無法運作。 若某一周邊設備故障，則電源供應器將無法對其供電。 本產品符合最新ErP 2013的標準。為確保正常的系統運作，請務必將主機板BIOS更新至最 新版本，並依照ErP 2013的指示設定您的BIOS。(在休眠與正常模式下請開啟所有Energy Savings功能並關閉永遠開啟音效。)若您有任何疑問，請參考主機板的使用說明書。 繁體中文52

針對產品做工或材料上的缺陷，海韻電子提供不可轉讓之保固服務。保固期間自購買當天起算。 對於符合以下條件，並在保固期限內的產品，海韻電子保留維修或更換良品的權利： 消費者必須將產品寄送至原購買商店，並自行負擔郵資。 產品沒有在超過規範的使用下遭誤用。 產品非因天災或外力而損壞，這裡所指的天災或外力，包括但不限於雷擊、水災與火災。 產品的外殼沒有被開啟，保固貼紙保持完好，外觀保持完整。 更多保固資訊，請參考海韻電子官方網站www.seasonic.com/rma。

保固條件會因不同地區而有所差異。 繁體中文53

海韻電子已善盡職責提供正確訊息，因此我們將不對消費者在移除舊電源或者組裝新電源時因錯 誤或疏失造成零組件或者電源供應器本體的損壞承擔責任。我們將不對非因電源供應器本身造成

欲取得更多資訊，請參考海韻電子官方網站www.seasonic.com 繁體中文54

电源供应器内有危险电压，无论在任何情况下，请勿自行打开电源供应器。 一旦拆封或封条 毁损，本公司将不予以保固。 为了您的安全，不论在任何情况下，请勿将任何物件插入电源供应器的风扇孔或散热孔内。 请勿将任何物件阻挡在电源供应器的风扇孔或散热孔前，以免阻碍风流，影响散热。 本产品仅能搭配海韵所提供的模组化线材。 本电源供应器应放至於适当(乾燥)环境，避免潮湿。 本电源供应器需搭配电脑系统使用，不宜作为其他用途或在室外环境下使用。 简体中文55

1. 请先研读第二章节：注意事项！重要安全须知

2. 请先确认系统已经关机。电源“I/O”开关切到“O” (关闭)位置，并拔除连接市电的电源

3. 打开电脑机壳。(详细资讯请参阅电脑机壳的使用手册。)

4. 请小心地将各式电源接头自主机板及其他周边设备拔除。

1. 请将新购买的海韵电源置换到您的电脑机壳内，并用螺丝包内的螺丝将电源供应器锁在电脑

机壳内，请不要锁太紧，以免滑牙。 a. 有风扇电源：请将电源体带通风孔的一面朝向主机板的位置。(视电脑机壳的类型而定， 电源体带风通风孔的一面可能朝上或朝下。) b. 无风扇电源：海韵电子建议您将电源体通风口面朝上。若有必要，电源反侧亦附有额外 的螺丝孔，让您朝下安装电源。

a. 海韵的电源接头有防呆设计，切勿勉强插接，并确认各电源接头都能安全地插入正确位置。 简体中文56 b. 将线材包内24/20-Pin线材与电源供应器连接的接头，插接至电源供应器背板上的对应插

c. 将24/20-Pin主输出接头的另一端连接至主机板上的对应插槽。 d. 根据不同主机板的需求，有时需将24/20-Pin主输出接头中的4-Pin移除，使之成为20- Pin接头以支援主机版。 e. 依据需求，连结+ 12 V 4-Pin连接头或(及)EPS + 12 V连接头。 f. 若您的系统支援双组EPS + 12 V，请将第二组CPU线材的8-Pin接头那一端与电源供应器 对应的8-Pin插槽连接，再将另一端的8-Pin接头连接於主机板的适当位置。

a. 将周边线材插接至电源供应器背板上对应的插槽，再将周边线材的另一端差接至正确的

b. 海韵的电源接头有防呆设计，切勿勉强插接。 c. 确认各电源接头都能安全地插入正确位置。

4. 依照机壳说明书的指示盖上电脑机壳。

5. 插接包装盒内所附的电源线，并将电源供应器上的“I/O”开关切换至“I”(开启)的位置。

6. 恭喜您成功安装海韵电子的PRIME电源供应器！

若您的电源供应器无法正常运作，在进行维修检测前，请先依照下列步骤进行检查。

1. 请先检查电源线是否确实与电源供应器及市电插座正确插接。

3. 确认电源供应器上的“I/O”开关切换至“I” (开启)的位置。

4. 检查所有与主机板及其他周边设备上的电源接头是否有误插或漏接的情形。

6. 若您的电源供应器仍无法正常运作，请造访海韵电子官方网站www.seasonic.com取得更多

电源供应器仅能依据主机板及相关零组件的需求被动运作与供电。 若主机板故障，则电源供应器将无法运作。 若某一周边设备故障，则电源供应器将无法对其供电。 本产品符合最新ErP 2013的标准。为确保正常的系统运作，请务必将主机板BIOS更新至最 新版本，并依照ErP 2013的指示设定您的BIOS。(在休眠与正常模式下请开启所有Energy Savings功能并关闭永远开启音效。)若您有任何疑问，请参考主机板的使用说明书。 简体中文58

针对产品做工或材料上的缺陷，海韵电子提供不可转让之保固服务。保固期间自购买当天起算。 对於符合以下条件，并在保固期限内的产品，海韵电子保留维修或更换良品的权利： 消费者必须将产品寄送至原购买商店，并自行负担邮资。 产品没有在超过规范的使用下遭误用。 产品非因天灾或外力而损坏，这里所指的天灾或外力，包括但不限於雷击丶水灾与火灾。 产品的外壳没有被开启，保固贴纸保持完好，外观保持完整。 更多保固资讯，请参考海韵电子官方网站www.seasonic.com/rma。

保固条件会因不同地区而有所差异。 简体中文59

海韵电子已善尽职责提供正确讯息，因此我们将不对消费者在移除旧电源或者组装新电源时因错 误或疏失造成零组件或者电源供应器本体的损坏承担责任。我们将不对非因电源供应器本身造成

欲取得更多资讯，请参考海韵电子官方网站www.seasonic.com 简体中文60
