用户手册 TS421S SILVERSTONE

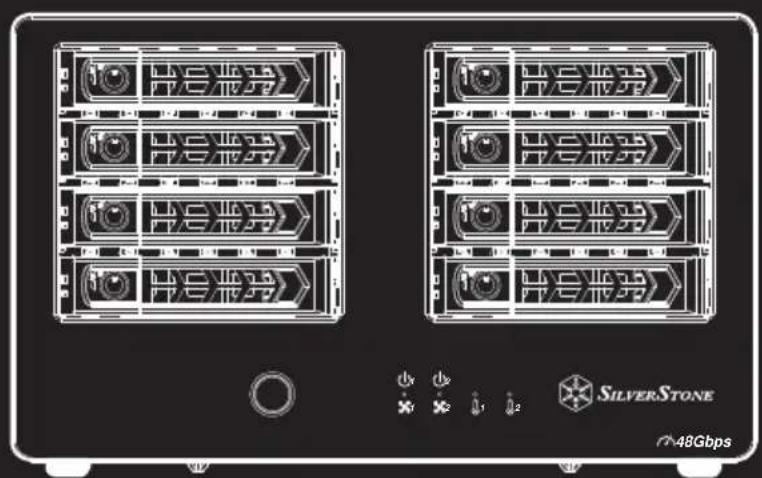

F: 區域1過熱LED G: 區域2過熱LED A: 區域2 DC IN 接頭 B: 區域2 Mini-SAS SFF-8088 接頭 C: 區域1 DC IN 接頭 D: 區域1 Mini-SAS SFF-8088 接頭 A: 区域1，2.5英寸硬盘托盘 (HDD1, HDD2, HDD3, HDD4) B: 区域2，2.5英寸硬盘托盘 (HDD5, HDD6, HDD7, HDD8) C: 电源开 / 关按钮

當溫度大於或等於45℃，LED 將會閃爍, 當溫度小於或等於40℃，LED 將停止閃爍

1. 當安裝硬碟時，請注意靜電問題可能引起的設備故障，請碰觸其他金屬物體進行放電或安裝前戴上靜電手套。

2. 若硬碟內已有資料，在安裝前請先備份以避免資料遺失

3. 安裝電源轉接板 (ECP01) 時，請先計算電腦的總耗電量，電腦的電源供應器至少需預留75W給ECP01使用，電源供應器連接至ECP01

5. 請先確認機殼尚有足夠擴充槽可使用。TS421S需使用兩槽擴充槽以安裝電源轉接板及Mini-SAS轉接卡。TS421S需使用三槽擴充槽以

安裝兩個電源轉接板及Mini-SAS轉接卡。

6. 請先確認您的主機板SATA 埠能完整支援至SATA 3速度

7. 移除電源線之前，請先將TS421S / TS821S 關機，再將電腦電源供應器的電源關掉

1. 当安装硬盘时，请注意静电问题可能引起的设备故障，请碰触其他金属物体进行放电或安装前戴上静电手套。

2. 若硬盘内已有数据，在安装前请先备份以避免数据遗失

3. 安装电源转接板 (ECP01) 时，请先计算计算机的总耗电量，计算机的电源供应器至少需预留75W给ECP01使用，电源供应器连接至

5. 请先确认机箱尚有足够扩展槽可使用。TS421S需使用两槽扩展槽以安装电源转接板及Mini-SAS转接卡。TS421S需使用三槽扩展槽以

安装两个电源转接板及Mini-SAS转接卡。

6. 请先确认您的主板SATA 埠能完整支持至SATA 3速度

打開電腦的電源供應器，按下TS421S / TS821S的開關按鈕，即可開始使用裝置 打开计算机的电源供应器，按下TS421S / TS821S的开关按钮，即可开始使用装置

MBR硬碟分割格式只能定址約2TB左右的大小容量，若您有一顆2TB以上的硬碟，建議您使用GPT這個硬碟分割格式，它才能支援2TB以上

的大容量硬碟。但GPT這個硬碟分割格式未必能相容於Windows 2000 and Windows XP或舊作業系統上。 此外，某些舊硬體不能支援分割超過2TB硬碟容量的分割區。 在当"磁盘安装"的窗口出现，请按OK键（如图示）。

MBR硬盘分割格式只能寻址约2TB左右的大小容量，若您有一颗2TB以上的硬盘，建议您使用GPT这个硬盘分割格式，它才能支持2TB以上

出现”指派驱动器号或路径”窗口 选择磁盘序号，通常是为英文字母代码，开始若没指定，通常由C开始，接着按字母顺序排列。 建议不用点选”挂在下列空的NTFS文件夹上”与”不指派驱动器号或磁盘驱动器路径” ※当要选择这些选项设定时，请参阅Windows相关设定或参考相关书籍。

選擇是否啟用檔案及資料夾壓縮 若勾選可節省儲存空間，但會影響檔案資料的存取效能 設定完成後請按”下一步” 出现”磁盘分区格式化”窗口 文件系统选择NTFS，请不要选择其他文件格式 您可定义配置单位大小，若不需要定义请选择默认值 输入出现在”我的计算机”的磁盘区卷标

若出現疑似故障狀況，可先嘗試檢查以下內容:

・電源或線材是否正確連接？ ・電源LED是否亮綠燈？ ・驅動程式是否正確安裝？ ・驅動程式是否為最新版本？ ・Windows XP 無法辨識超過2TB以上的硬碟 ■ 為何當我使用2TB以上硬碟時，只抓到2TB（Windows XP / Vista / 7 / 8 / 8.1？ 請使用GPT這個硬碟分割格式，它才能支援2TB以上的大容量硬碟 ■ 為何有些硬碟無法出現在”我的電腦”中。(Windows)？ 請確定硬碟序號為C～Z，不能超過此範圍 ■ 為何使用新硬碟時，我的作業系統卻抓不到？

■ 為何當接上2TB硬碟時，卻只顯示1.8TB？ 大多數硬碟廠商是使用十進位的計算方式 ，但作業系統卻是以十二進位來計算硬碟容量。 因計算方式不同，實際顯示將減少200GB左右 若出现疑似故障状况，可先尝试检查以下内容:

・电源或线材是否正确连接？ ・电源LED是否亮绿灯？ ・驱动程序是否正确安装？ ・驱动程序是否为最新版本？ ・Windows XP 无法辨识超过2TB以上的硬盘 ■ 为何当我使用2TB以上硬盘时，只抓到2TB（Windows XP / Vista / 7 / 8 / 8.1？ 请使用GPT这个硬盘分割格式，它才能支持2TB以上的大容量硬盘 ■ 为何有些硬盘无法出现在”我的计算机”中。(Windows)？ 请确定硬盘序号为C～Z，不能超过此范围 ■ 为何使用新硬盘时，我的操作系统却抓不到？

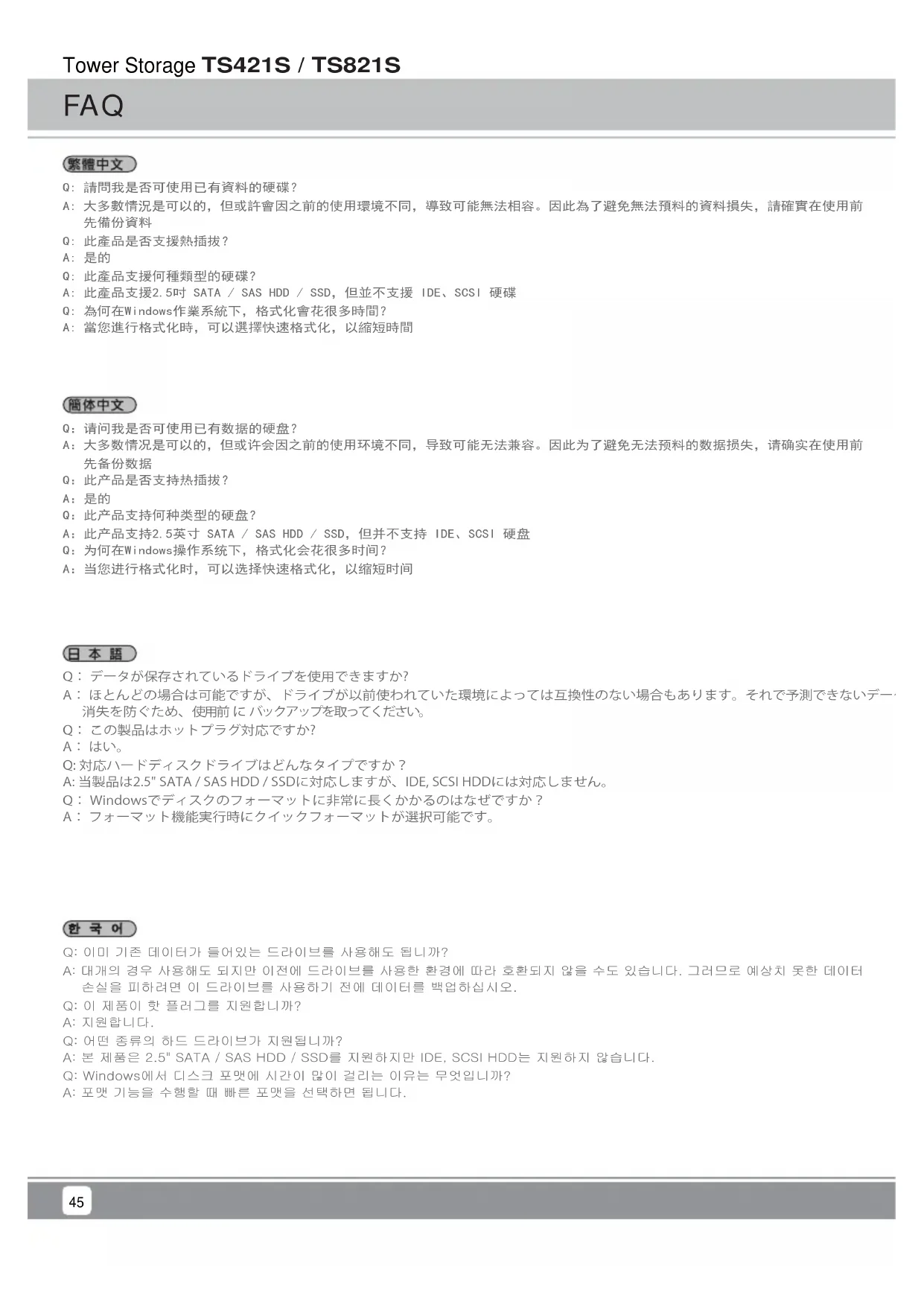

Q: 請問我是否可使用已有資料的硬碟？ A: 大多數情況是可以的，但或許會因之前的使用環境不同，導致可能無法相容。因此為了避免無法預料的資料損失，請確實在使用前

Q: 此產品是否支援熱插拔？ A: 是的 Q: 此產品支援何種類型的硬碟？ A: 此產品支援2.5吋 SATA / SAS HDD / SSD，但並不支援 IDE、SCSI 硬碟 Q: 為何在Windows作業系統下，格式化會花很多時間？ A: 當您進行格式化時，可以選擇快速格式化，以縮短時間 Q：请问我是否可使用已有数据的硬盘？ A：大多数情况是可以的，但或许会因之前的使用环境不同，导致可能无法兼容。因此为了避免无法预料的数据损失，请确实在使用前

计算器机箱 有毒有害物质/元素及其化学含量表

○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11364-2014标准规定的限量要求以下。×：表示该有毒有害物质在该部件材料中的含量超出SJ/T11364-2014标准规定的限量要求。本表中有×的部件均符合欧盟RoHS法规，即欧盟第2011/65/EU号指令要求。Warranty Tower Storage TS421S / TS821S
