产品类型	基础板导航指南针
品牌	Suunto
型号	Arrow6 NH
类别	导航指南针
材料	坚固塑料，阻尼液
尺寸	约60 x 80 x 15毫米
重量	约50克
精度	±1°（取决于磁偏角）
温度范围	-30°C至+60°C
主要功能	地图定向、导航、距离测量、磁偏角校正
维护	用清水和温和肥皂清洗，避免溶剂
安全	避免撞击、驱虫剂或极端温度
保修	2年国际有限保修（Suunto）

常见问题 - Arrow6 NH SUUNTO

如何使用Suunto Arrow6 NH指南针配合地图导航？

将指南针放在地图上起始点（A）和目的地（B）之间。旋转表盘，使指南线平行于地图经线，且N指向北方。水平握住指南针至腰部高度，转动身体直到红色指针与方向指针对齐。选择一个前方视觉参考点以保持航向。

如何使用此指南针测量地图上的距离？

使用指南针底板上的刻度尺。如果地图有特定比例（如1:25,000），将其与对应刻度对齐。否则，使用厘米或英寸尺，并根据地图比例进行换算。

如何在Arrow6 NH上校正磁偏角？

如果您的指南针具有可调磁偏角功能，使用附带的金属钥匙旋转指南针背面的调节螺丝，直到偏角指示器显示正确值（东或西）。如果指南针具有固定刻度，请遵循手动步骤：对齐指针后，旋转表盘以补偿偏角。

如果指南针指针转动不灵活怎么办？

检查指南针是否暴露于磁场（如手机、钥匙）。如果阻尼液泄漏或指针卡住，指南针可能已损坏。请联系Suunto客户服务进行保修维修或更换。

如何清洁Suunto Arrow6 NH指南针？

使用蘸有清水或温和肥皂水的软布擦拭。用清水冲洗并擦干。切勿使用溶剂、酒精或化学品。避免使用可能损坏塑料的驱虫剂。

此指南针的保修期多长？

Suunto Arrow6 NH享有自购买之日起2年的国际有限保修。保修涵盖材料和制造缺陷。请在MySuunto.com上注册您的产品并保留购买凭证。

我可以在水下使用指南针吗？

不可以，此指南针不适用于长时间浸泡。它耐泼溅，但不可浸入水中。充满液体的表盘可确保指针阻尼，但深度防水性无法保证。

如何使用指南针定向地图？

水平握住指南针以确定北方（红色指针）。旋转地图，使其上边缘（北）与指针指示的磁北对齐。这样，地形要素就与地图对应了。

旋转环上的刻度是什么意思？

旋转环上有一个0°到360°的刻度，用于测量方位角。将环与所需方向对齐后，瞄准标记用于读取角度。这些刻度有助于设定精确航向。

如何存放Arrow6 NH指南针？

将指南针存放在干燥、室温（-30°C至+60°C）的地方。避免长时间直接阳光照射和磁场。放入保护套或抽屉中，避免碰撞。

用户手册 Arrow6 NH SUUNTO

1. 指针，红色末端指向地磁北极
2. 行进方向针，在地图上以及在行进过程中指向目的地
3. 带直尺和刻度的底板，方便配合地图使用
4. 带方向刻度的仪表盖，用作量角器
5. 旋转式舱体，用于设置目的地方向
6. 方位指数，用于从仪表盖读取方位数值
7. 方向线，用于让舱体与地图上的子午线对齐
8. 方向针，用于与指针对齐来找到目的地方向
9. 测角仪（仅特定型号），用于测量垂直角

2. 调整地图方向

为了更好地了解您周围的环境，您应当借助指南针首先将地图调到正确方位。这样可确保您周围的地理特征与您在地图上看到的内容大致处于相同方向。

1. 水平握住指南针，观察指针的红色末端，以确定北方的位置。
2. 旋转地图，令北部上边缘指向北方。

3. 使用地图和指南针进行导航

使用地图和指针进行导航时，首先在地图上确定行进的方向，然后在现实世界中找到这个方向。

1. 将指南针放在地图上出发点(A)和目的地(B)之间的位置。

1. 旋转舱体，直到方向线与地图上的子午线平行且 N 指向北方。

1. 水平握住指南针并使之处于腰部高度，旋转身体，直到指针与方向针对齐。

注意：修正偏角。参见第5部分。


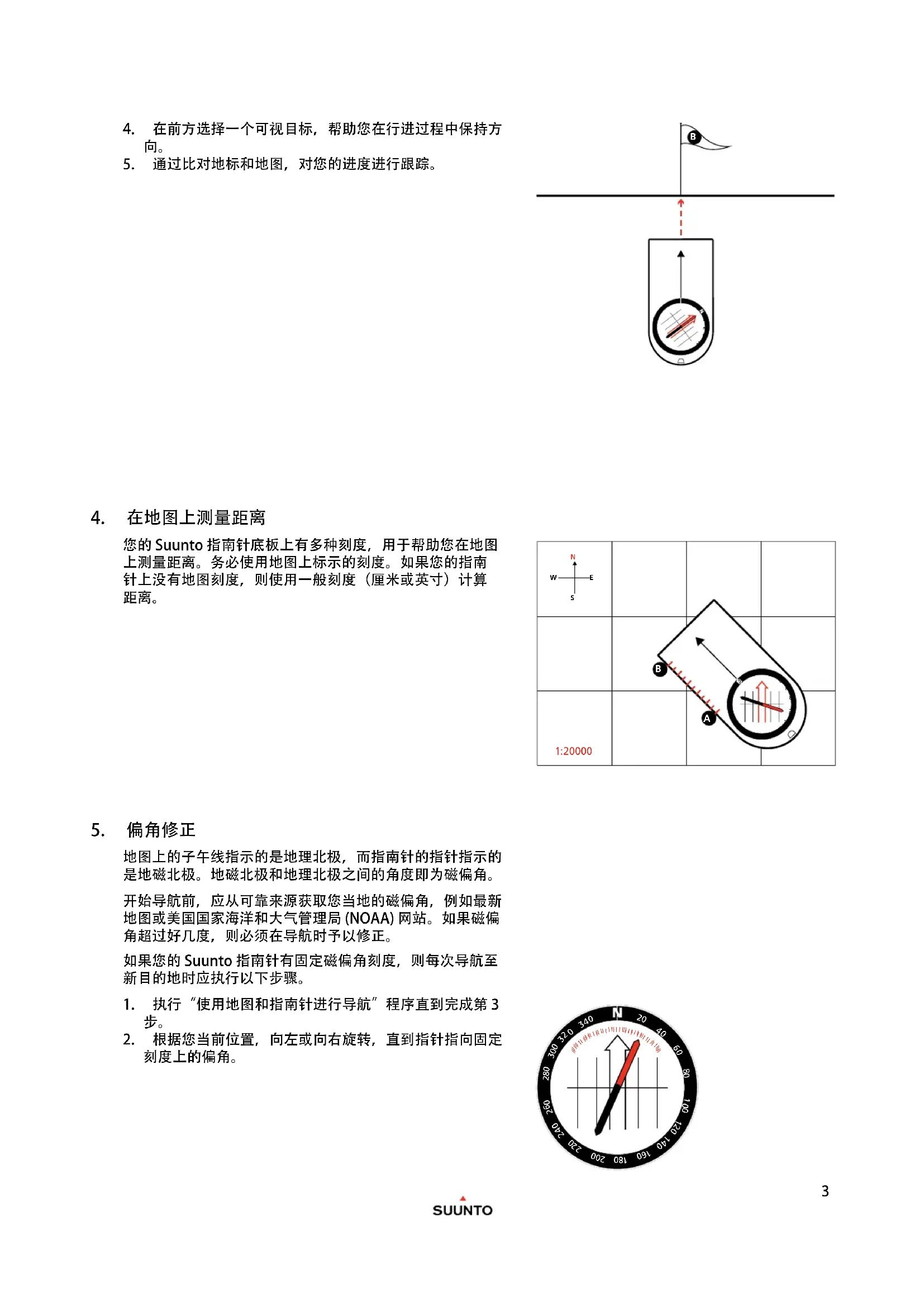

1. 在前方选择一个可视目标，帮助您在行进过程中保持方向。

2. 通过比对地标和地图，对您的进度进行跟踪。

4. 在地图上测量距离

您的 Suunto 指南针底板上有多种刻度，用于帮助您在地图上测量距离。务必使用地图上标示的刻度。如果您的指南针上没有地图刻度，则使用一般刻度（厘米或英寸）计算距离。

地图上的子午线指示的是地理北极，而指南针的指针指示的是地磁北极。地磁北极和地理北极之间的角度即为磁偏角。

开始导航前，应从可靠来源获取您当地的磁偏角，例如最新地图或美国国家海洋和大气管理局(NOAA)网站。如果磁偏角超过好几度，则必须在导航时予以修正。

如果您的 Suunto 指南针有固定磁偏角刻度，则每次导航至新目的地时应执行以下步骤。

1. 执行“使用地图和指南针进行导航”程序直到完成第3步。

2. 根据您当前位置，向左或向右旋转，直到指针指向固定刻度上的偏角。

1. 将指南针持稳，旋转舱体，让方向针与新指针位置对齐。
2. 继续执行 “使用地图和指南针进行导航” 程序的第 4 步。

如果您的 Suunto 指南针有可调整偏角，则在您开始导航时执行以下步骤。

1. 反转指南针。
2. 将金属钥匙插入调节螺丝。
3. 旋转钥匙，直到偏角指示器显示正确的 0^ 以东或以西度数。

6. 保养

仅使用淡水以及温和型肥皂进行清洗。定期清洁您的指南针。

工作/存放温度： -30^ C-+60° C/-22° F-+140° F

▲小心：切勿使用任何种类的溶剂。

△小心：切勿涂抹杀虫剂.

▲小心：切勿敲击或丢放。

7. SUUNTO 国际有限保修

Suunto 保证，在下文所述的保修期限内，Suunto 或 Suunto 授权服务中心将根据本国际有限保修的条款和条件，自行决定采取下列方式免费补救材料或制作中的缺陷：a) 维修，或者 b) 更换类似产品，或者 c) 退款。本国际有限保修不包括 a) 磨损，b) 粗暴装卸，c) 改装，d) 化学品暴露，或 e) 使用不当造成的缺陷。除非适用的强制性法规另有规定，a) 否者无论产品购买于任何国家/地区，本国际有限保修均有效并具有强制效力，并且 b) 要获取国际有限保修服务，需要在 MySuunto.com 进行注册和提供购买凭据。本国际有限保修不影响适用于消费品销售的强制性法律所授予您的法律权利。

保修期

国际有限终生保修：

适用于 Suunto A、M、MC、MB 和 Clipper 指南针。

国际保修期限制为至产品因磨损而无法再正常使用的合理时间为止。

国际有限 2 年保修：

适用于 Suunto AIM, Arrow、Orca-Pioneer 和 KB 指南针。国际有限保修期为自原始零售购买之日起两 (2) 年。

责任限制

在适用的强制法律允许的最大范围内，本国际有限保修是向您提供的唯一和专用补救方案，将替代所有其他明示或暗示的保修。对于任何特殊、意外、惩罚性或间接损失，Suunto 概不负责。对于延迟提供保修服务，Suunto 亦不承担责任。

© Suunto Oy 2/2014, 12/2014, 3/2015, 5/2017。保留所有权利。如有更改，恕不另行通知。

Suunto 是 Suunto Oy 的注册商标。
