型号 HC-V520GK HC-V520MGK HC-V510GK 请于使用前仔细阅读操作使用说明书，并妥善保管。 本文说明本机的基本操作。 有关更多详细说明，请参阅附上 的 CD-ROM 中记录的 “使用说明书 （PDF 格式）”。 VQT4Q43 until 2013/1/28 HC-V520&V520M&V510GK_VQT4Q43_sch.book 1 ページ ２０１３年１月９日　水曜日　午後３時４２分2 VQT4Q43

≥ 请勿将本机安装或置于书柜、壁 橱或其他密闭的空间里。 请确保

≥ 请勿让报纸、桌布、窗帘等类似 物品堵塞住本机的通风孔。 ≥ 请勿将点燃的蜡烛等明火火源置

电源插头是断路装置。 安装本机， 使得可以立即从电源插座上拔下电

电池有发生火灾、爆炸和灼伤的危 险。 请勿对其拆卸、加热至 60 oC

≥ 如果电池更换得不正确，会有发 生爆炸的危险。 请仅用制造商建 议使用的类型的电池进行更换。 ≥ 废弃电池时，请与当地机构或经 销商联系，询问正确的废弃方

使本机尽可能远离电磁设备 （如微波 炉、电视机、视频游戏机等）。 ≥ 如果在电视机上方或其附近使用本 机，本机上的图像和 / 或声音可能 会受到电磁波辐射的干扰。 ≥ 请勿在移动电话附近使用本机，否 则可能会影响图像和 / 或声音的品

≥ 扬声器或大型发动机产生的强大的 磁场效应，可能会损坏录制的数 据，或者可能会使图片变形。 ≥ 由微处理器产生的电磁波辐射，可 能会对本机产生负面影响，以致干 扰图像和 / 或声音。 ≥ 如果本机由于受电磁设备的影响而 停止正常工作，请关闭本机，并取 下电池或拔下 AC 适配器。 然后， 重新安装电池或者重新连接 AC 适

≥ 如果在无线电发射器或高压线附近 拍摄，拍摄的图像和 / 或声音可能

关于连接到 PC ≥ 请勿使用除提供的 USB 电缆以外的

≥ 请务必使用提供的 HDMI 微型电缆 或正品的 Panasonic HDMI 微型电 缆（RP-CDHM15、 RP-CDHM30:

HC-V520&V520M&V510GK_VQT4Q43_sch.book 3 ページ ２０１３年１月９日　水曜日　午後３時４２分4 VQT4Q43 ∫ 关于录制动态影像的录制格式 使用本机，可以以 AVCHD

iFrame 录制格式录制动态影像。 *1 与 AVCHD Progressive (1080/ 50p) 兼容。 AVCHD: 适合在高清电视上观看或保存到

*2 要保存以 1080/50p 录制的影像， 需要使用提供的软件 HD Writer AE 5.0 复制到光盘中。 iFrame: 这是适合用 Mac (iMovie’11) 观看和

∫ 关于录制内容的赔偿 对于由于任何类型的问题所导致的录 制或编辑内容的丢失而造成的直接或 间接的损失， Panasonic 不承担任何 责任，并且如果录制或编辑不正常工 作， Panasonic 也不对任何内容提供 保证。 同样，以上陈述也适用于对本 机 （包括任何其他非内置内存的相关 部分）进行的任何类型的维修的情

温度或湿度有变化时会发生水汽凝 结，例如将本机从室外或寒冷的室内 拿到温暖的室内时等。 因为可能会导 致镜头或 LCD 监视器变脏、发霉或

将本机拿到有温差的地方时，如果等 约 1 小时本机习惯了目的地的室温， 可以防止水汽凝结。 （温差大时，请 将本机放入塑料袋等中，去除袋中的 空气，然后将袋密封。） 发生了水汽凝结时，请取下电池和 / 或 AC 适配器，就那样放置本机约 1 小时。 本机习惯了周围的温度时，

HC-V520&V520M&V510GK_VQT4Q43_sch.book 4 ページ ２０１３年１月９日　水曜日　午後３時４２分5 VQT4Q43 ∫ 本机可以使用的记忆卡

≥ 不带 SDHC 标志的 4 GB 以上的记忆 卡或不带 SDXC 标志的 48 GB 以 上记忆卡不符合 SD 记忆卡规格。 ≥ 有关 SD 卡的更多详情，请参阅第 11

记忆卡统称为 “SD 卡”。 ≥ 可以用于动态影像录制模式的功能: 可以用于静态图片拍摄模式的功能: ≥ 可以用于回放模式的功能 : 可以用于回放模式 （仅动态影像）

≥ 以1080/50p或1080/50i录制的场景: “AVCHD 场景” ≥ 参考页码用箭头表示，示例 : l 00 本使用说明书是为使用 、

图片可能与原型略有不同。 ≥ 本使用说明书中所用的图例是以 机型进行说明的，但是， 部分说明也涉及到其他机型。 ≥ 根据型号不同，某些功能是不可用

≥ 特点可能不同，因此请仔细阅读。 ≥ 根据购买地不同，可能不是所有机

功能做什么 ............ 20 如果无法建立 Wi-Fi 连接 ........ 21

∫ 打开使用说明书（PDF 格式）的方法 插入 CD-ROM 并打开 CD-ROM 中的 [INDEX.pdf] 时，会显示使用说明书 列表。 单击想要打开的使用说明书的文件名。 ≥ 要想查看 PDF 文件，需要用到 Adobe Reader。 请从 Adobe Systems Incorporated 的主页下载。 HC-V520&V520M&V510GK_VQT4Q43_sch.book 6 ページ ２０１３年１月９日　水曜日　午後３時４２分7 VQT4Q43 使用本机前，请检查附件。 请将附件放在儿童接触不到的地方，以防儿童吞食。 产品号码截至 2012 年 12 月为准。此后可能会有变更。 ≥ 部分附件使用了马来西亚以外原产

电池组 （锂电池 /VW-VBT190GK） HDMI 微型电缆 (RP-CDHM15, RP-CDHM30) HC-V520&V520M&V510GK_VQT4Q43_sch.book 7 ページ ２０１３年１月９日　水曜日　午後３時４２分8 VQT4Q43 ∫ 关于本机可以使用的电池 本机可以使用的电池为 VW-VBT190GK。 ≥ 本机具有辨别可以安全使用的电池的功能。 专用的电池 (VW-VBT190GK) 支 持本功能。 适合本机使用的电池只有正品的 Panasonic 电池以及经 Panasonic 认证的其他公司生产的电池。 Panasonic 无法以任何方式保证 其他公司生产的非正品的 Panasonic 电池的品质、性能或安全性。

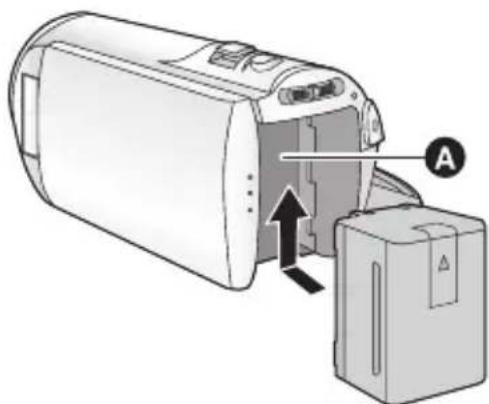

≥ 按电源按钮关闭电源。 (l 12) 通过朝图中所示的方向插入电池来安装电池。

已经发现在某些市场购买时会买到与正品非常相似的伪造电池组。 这些电 池组中的某些电池组没有用满足适当的安全标准要求的内部保护进行充分 地保护。 这些电池组有可能会导致火灾或爆炸。 请知悉，我们对使用伪造 电池组而导致的任何事故或故障概不负责。 要想确保使用安全的产品，建 议使用正品的 Panasonic 电池组。

确保按住电源按钮，直到状态指示灯熄灭 为止。 握持住本机以防止本机掉落，然后

连接了 AC 适配器时，本机处于待机状态。 只要 AC 适配器和电源插座相连， 原电路就会始终 “带电”。

≥ 由于本 AC 电缆是专门为本机设计的，因此请勿将其用于任何其他设备。 此 外，请勿将其他设备的 AC 电缆用于本机。 ≥ 如果电源开着，电池不会被充电。 ≥ 建议在温度介于 10 oC 至 30 oC 的范围内给电池充电。 （电池温度也应该一样。） ≥ 请勿使用其他任何 AC 适配器，只使用提供的 AC 适配器。 ≥ 建议使用 Panasonic 电池 (l 7)。 ≥ 如果使用其他品牌的电池，我们不能保证本产品的品质。 ≥ 请勿将电池加热或接触明火。 ≥ 请勿将电池长时间放置在门窗紧闭受阳光直射的汽车内。 购买本机时，电池未充电。 请在使用本机前给电池充满电。

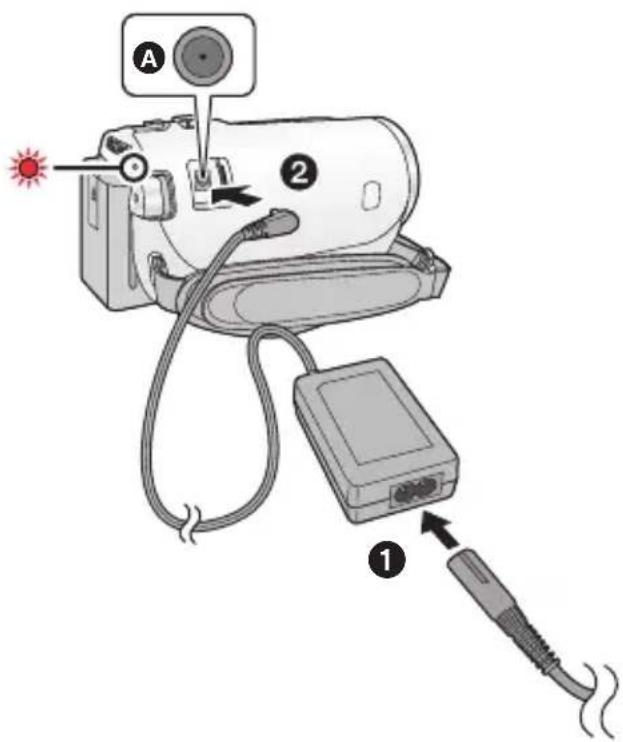

A DC 输入端口 1 将AC电缆连接到AC适配器， 然后连接到 AC 电源插座。 2 将AC适配器连接到DC输入端

≥ 状态指示灯以约 2 秒的周期闪烁红 色（约1 秒点亮， 1 秒熄灭），充

∫ 连接到 AC 电源插座 在连接着 AC 适配器的状态下开启本 机，可以由 AC 电源插座供电使用本

连接着 AC 适配器进行长时间拍摄 时，请配合电池一起使用。 ∫ 要通过连接到其他设备来进

可以通过用 USB 电缆 （提供）连接 到其他设备来进行充电。 HC-V520&V520M&V510GK_VQT4Q43_sch.book 9 ページ ２０１３年１月９日　水曜日　午後３時４２分10 VQT4Q43

∫ 充电 / 录制时间 ≥ 温度 : 25 oC/ 湿度 : 60%RH ≥ 括号内的充电时间是从 USB 端口充电时的时间。 ≥ 这些时间均为近似值。 ≥ 显示的充电时间是当电池完全放电后的充电时间。 根据高温 / 低温等使用状 况的不同，充电时间和可录制时间也会有所不同。 ≥ 实际可录制时间是指，在重复开始 / 停止录制、打开 / 关闭本机、移动变焦杆

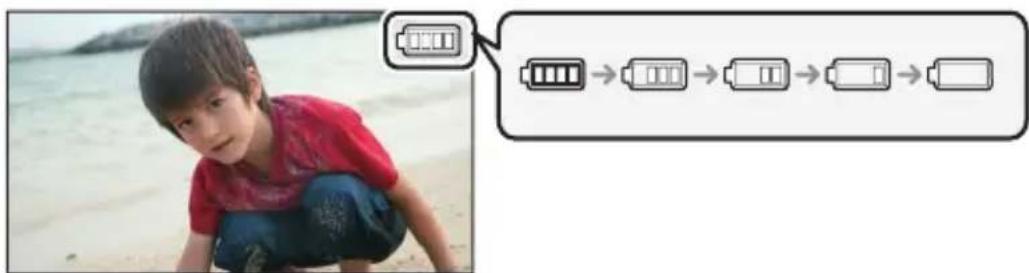

LCD 监视器上会显示电池电量指示。 ≥ 如果剩余时间不足 3 分钟，则 会变成红色。 如果电池没有电量，则 会闪烁。 请给电池充电或用充满电的电池更换。

[3.6 V/1940 mAh] 2h20min (5 h 20 min) [1080/50p] 2 h 5 min 1 h 5 min [PH]、 [HA]、 [HG] 2h15min 1h10min [HE] 2 h 20 min [iFrame] 2 h 30 min 1 h 15 min HC-V520&V520M&V510GK_VQT4Q43_sch.book 10 ページ ２０１３年１月９日　水曜日　午後３時４２分11 VQT4Q43 本机可以将静态图片或动态影像录制到 SD 卡或内置内存中。 要向 SD 卡中录

请使用符合 SD Speed Class Rating 的 Class 4 以上的 SD 卡进行动态影像

≥ 让记忆卡远离儿童的接触范围，以防儿童吞食。 插入 / 取出 SD 卡 将非 Panasonic 生产的 SD 卡或以前在其他设备上使用过的 SD 卡第一次用在 本机上时，请格式化 SD 卡。 (l 19) 格式化 SD 卡时，将删除记录的全部数 据。 一旦数据被删除，就无法恢复。

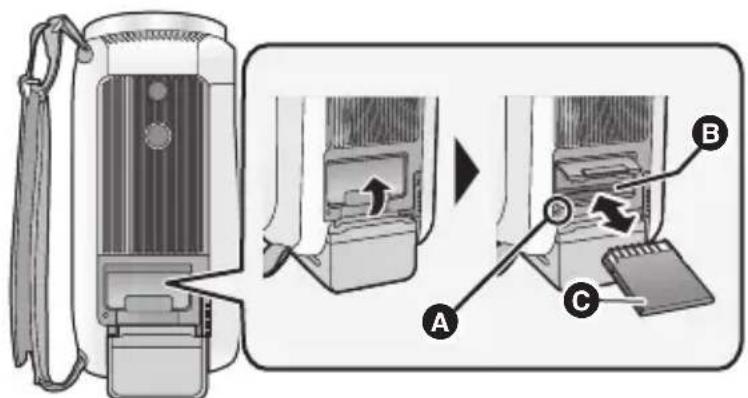

请在下面的网站上确认关于可以用于动态影像录制的 SD 记忆卡 /SDHC 记 忆卡 /SDXC 记忆卡的最新信息。 http://panasonic.jp/support/global/cs/e_cam （本网站为英文网站。） 1 打开 SD 卡盖，将 SD 卡插入到记忆卡插槽 B 中，或者从记忆卡插 槽中取出 SD 卡。 ≥ 请将端子面 C 面向图中所示的方向，平直按到底。 ≥ 按 SD 卡的中心部位，然后将其平直拉出。 2 盖紧 SD 卡盖。 ≥ 将其盖紧，直到发出喀哒一声为止。

存取指示灯 [ACCESS] A ≥ 本机正在存取 SD 卡或内置

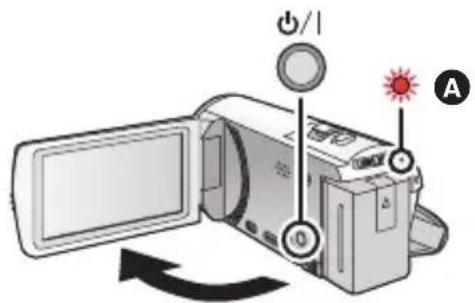

HC-V520&V520M&V510GK_VQT4Q43_sch.book 11 ページ ２０１３年１月９日　水曜日　午後３時４２分12 VQT4Q43 使用电源按钮或者通过打开及关闭 LCD 监视器可以打开及关闭电源。 打开 LCD 监视器并按电源按钮开启本机。 A 状态指示灯点亮。 打开 LCD 监视器时本机开启，关闭 LCD 监视器时本机关闭。 可以通过用手指直接触摸 LCD 监视器 （触摸屏幕）来进行操作。

≥ 正在触摸着触摸屏幕的另一部分时，再去触摸触摸

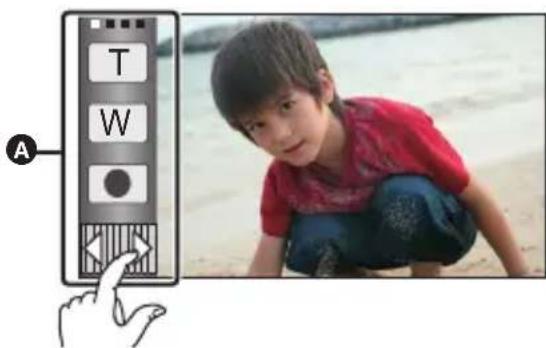

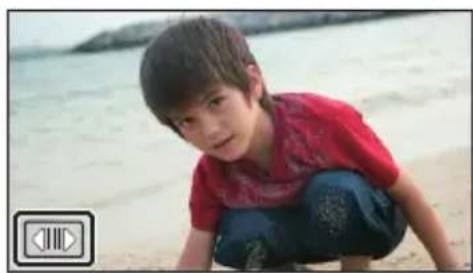

触摸触摸式菜单上的 的 （左侧） / （右侧）切换操作图标。 ≥ 也可以通过一边触摸触摸式菜单一边将 其向右或向左滑动来切换操作图标。 A 触摸式菜单 动态影像 / 静态图片拍摄时，一定时间内 未执行任何触摸操作时，触摸式菜单的显 示会消失。 要想再次显示，请触摸 。

HC-V520&V520M&V510GK_VQT4Q43_sch.book 13 ページ ２０１３年１月９日　水曜日　午後３時４２分14 VQT4Q43 购买时，尚未设置时钟。 请务必设置时钟。 1 选择菜单。 (l 19) 2 触摸要设置的日期或时间，然后使用 / 设置所需的值。 A 显示世界时间设置 : [ 本国 ]/ [ 目的地 ] ≥ 年份可以在 2000 年和 2039 年之间进行设置。 3 触摸 [ 进入 ]。 ≥ 可能会显示一条提示世界时间设置的信息。 可 以通过触摸屏幕来进行世界时间设置。 ≥ 触摸 [ 退出 ] 可以结束设置。

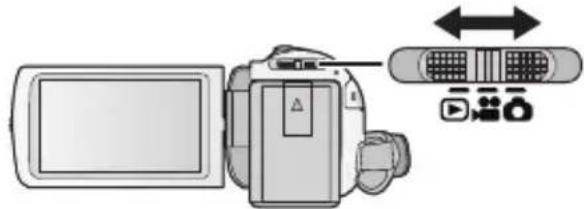

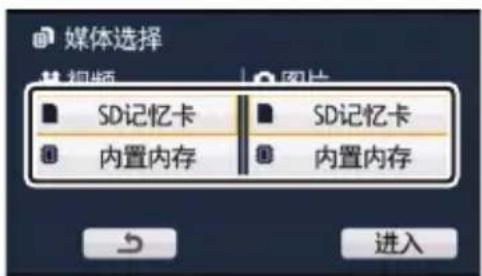

购买时，设置世界时间后会显示 Wi-Fi 设置的确认画面。 如果不需要设置，请退出画面。 ≥ 第一次开启本机时，会显示要求您设置日期和时间的信息。 选择 [ 是 ]，执行 步骤 2 至 3 设置日期和时间。 可以将记录动态影像的媒体或记录静态图片的媒体分别选择为记忆卡和内置内存。 1 将模式改变为 或 。 2 选择菜单。 (l 19) 3 触摸要记录动态影像或记录静态图片

≥ 动态影像或静态图片分别选择的媒体被黄

只要将本机对准您想要拍摄的被摄物体，就会设置为 （适合于拍摄状况）的

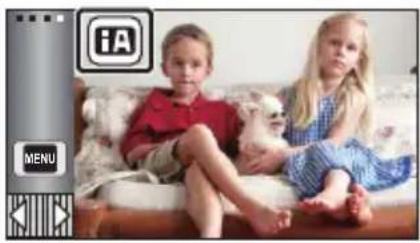

∫ 要改变为其他拍摄模式 1 触摸拍摄模式按钮图标。 2 触摸所需的拍摄模式按钮图标。

• 仅在动态影像录制模式下 ≥ 在智能自动模式下时按智能自动按钮也可以改变拍摄模式。

智能自动 可以将模式切换到使设置最优化以适合您所 处的拍摄环境的智能自动模式。 高级智能自动 可以将手动调整的亮度和色彩平衡设置添加 到智能自动模式，然后拍摄。

可以用添加的效果录制动态影像。 场景模式 此选项可以使本机根据想要拍摄的场景自动

手动 可以设置快门速度、焦点、白平衡和亮度

≥ 在设置了其他拍摄模式时按智能自动按 钮会变为智能自动模式。

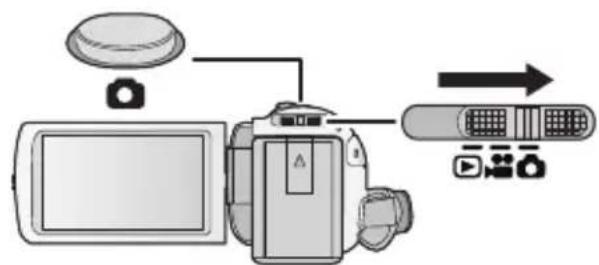

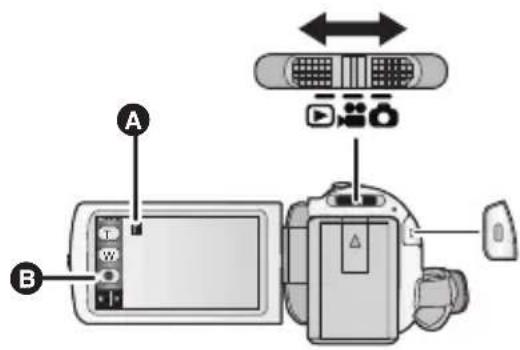

按智能自动按钮可以改变拍摄模式。 MENU SCN MNL HC-V520&V520M&V510GK_VQT4Q43_sch.book 15 ページ ２０１３年１月９日　水曜日　午後３時４２分16 VQT4Q43 1 将模式改变为 。 2 打开 LCD 监视器。 3 按录制开始 / 停止按钮开始录制。 A 开始录制时， ; 会变成 ¥。 B 录制按钮图标 4 再次按录制开始 / 停止按钮暂停录制。 ≥ 也可以通过触摸录制按钮图标来开始 / 停止录制。 1 将模式改变为 。 2 打开 LCD 监视器。 3 半按 按钮。（仅适用于自

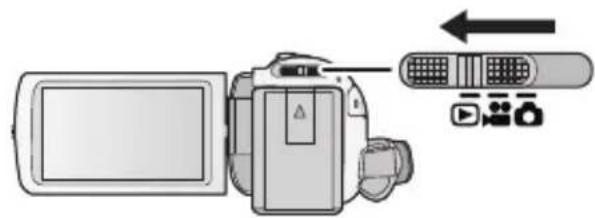

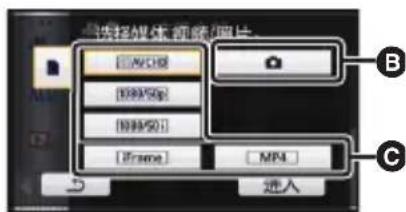

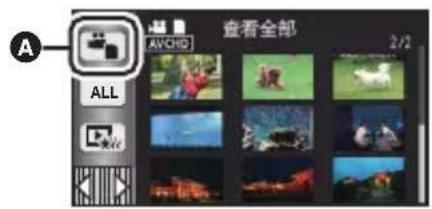

HC-V520&V520M&V510GK_VQT4Q43_sch.book 16 ページ ２０１３年１月９日　水曜日　午後３時４２分17 VQT4Q43 1 将模式改变为 。 2 触摸回放模式选择图标 A。 ≥ 也可以通过触摸 ，选择[ 视频设置]或[图 片设置 ] # [ 媒体 , 视频 / 照片 ] 来进行设 置。 (l 19) 3 / 选择想要回放的静态图片 B 或动态影像 的录制格式 C。 选择媒体类型 D，然后选择想要回放的 静态图片 B 或动态影像的录制格式 C。 ≥ 触摸 [ 进入 ]。

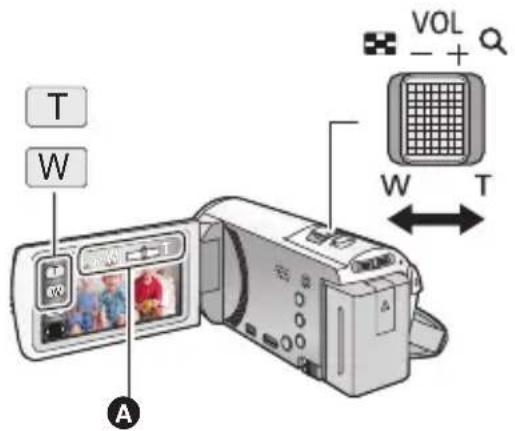

动态影像 / 静态图片回放 变焦杆 / 变焦按钮图标 T 端 :

A 变焦条 变焦操作过程中，会显示变焦条。

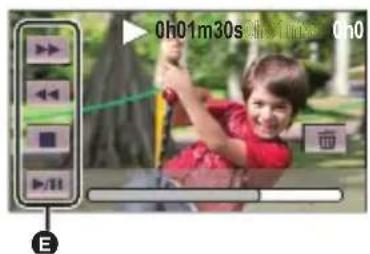

≥ 触摸了 [ALL AVCHD] 时， 1080/50p 场景中会显示 。 4 触摸要回放的场景或静态图片。 ≥ 要显示下一 （上一）页 : j一边触摸缩略图显示一边将其向上 （向下）滑动。 j切换触摸式菜单，然后触摸缩略图滚动条上的 （上） / （下）。 5 通过触摸操作图标选择回放操作。 在电视上观赏视频 / 图片 E 操作图标 ≥ 一定时间内未执行任何触摸操作时，操作图 标和画面显示会消失。 要想再次显示，请触

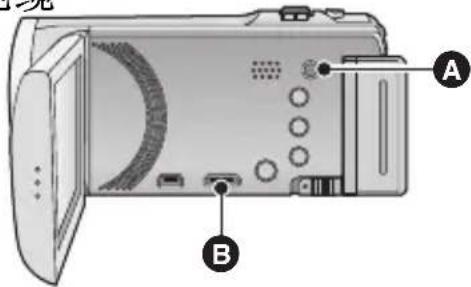

≥ 触摸 1/; 开始 / 暂停动态影像的回放。 使用 HDMI 微型电缆 （提供）或 AV 电缆 （市售）将本机连接到电视机。 A A/V 连接器 [A/V]

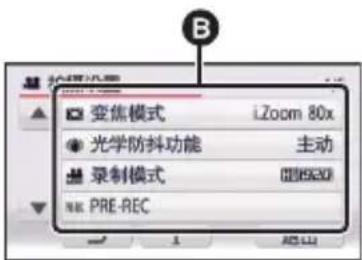

HC-V520&V520M&V510GK_VQT4Q43_sch.book 18 ページ ２０１３年１月９日　水曜日　午後３時４２分19 VQT4Q43 ≥ 触摸触摸式菜单上的 的 （左侧） / （右侧）显示 。 (l 13) 1 触摸 。 2 触摸主菜单 A。 3 触摸子菜单 B。 ≥ 通过触摸 / 来显示下一 （上

4 触摸所需的选项确认设置。 5 触摸 [ 退出 ] 退出菜单设置。

触摸 后，触摸子菜单和项目会显 示功能的说明和设置确认的信息。 ≥ 显示了信息后，会取消向导显示。

请注意 : 如果格式化媒体，则将删除 记录在媒体上的全部数据，并且无法 恢复。 请将重要的数据备份到 PC、 DVD 光盘等中。 *1 仅 *2 连接 USB HDD 时显示。（请参阅 使用说明书 （PDF 格式））

未连接 USB HDD 时，不显示媒体 选择画面。 触摸 [ 是 ]。

MENU MENU HC-V520M HC-V520 HC-V510 HC-V520&V520M&V510GK_VQT4Q43_sch.book 19 ページ ２０１３年１月９日　水曜日　午後３時４２分20 VQT4Q43 通过与兼容 Wi-Fi 的设备协作，可以使用 [ 远程控制 ]、 [DLNA 播放 ] 和 [ 家 庭监视 ] 的 Wi-Fi 功能。 使用各 Wi-Fi 功能前，请确认并准备您的设备。 要使用 Wi-Fi 功能，请通过 Wi-Fi 将本机连接到无线接入点或智能手机。 ≥ 有关 Wi-Fi 连接的详情，请参阅使用说明书 （PDF 格式）。 ≥ 有关智能手机等您的设备的操作和设置，请阅读使用设备的使用说明书。 Wi-Fi [HC-V520]/[HC-V520M] 可以用 Wi-Fi

使用智能手机，可以从远程位置进行拍摄 / 回放操作或者将记录在本机中的动态影像和 静态图片上传至 SNS （社会性网络服务）。 [DLNA 播放 ] 通过 Wi-Fi 将本机连接到与 DLNA 兼容的电 视机，可以用电视机回放场景和静态图片。

≥ 靠近无线接入点，然后重新连接。 ≥ 如果完成连接要花费一些时间， Wi-Fi 连接会被中止。

≥ 请确认连接到无线接入点的方法和设置安全设置的方

≥ 请确保无线接入点被登录到本机中。 ≥ 由于信号问题，设备可能无法找到无线接入点。 请使 用 [ 手动连接 ]。

≥ 请确保无线接入点处于正确的 WPS 待机模式。 ≥ 请确保正确输入了 PIN 代码。

≥ 请确保正确输入了 SSID 和密码。 ≥ 请确认认证方式、加密方式和加密密钥 （密码）。

≥ 通过移动位置或改变无线接入点的角度，状况可能会

≥ 如果在附近使用微波炉或无绳电话等其他 2.4 GHz 频段 的设备，可能会中断信号。 请与此类设备保持足够的

≥ 请通过确认智能手机的 Wi-Fi 设置来确保智能手机被正 确连接到了无线接入点。 ≥ 请确保本机和智能手机被连接到了同一无线接入点。 ≥ 请确保无线接入点被登录到本机中。

≥ 请通过确认智能手机的 Wi-Fi 设置来确保智能手机被正

≥ 请确保正确输入了 SSID 和密码。 ≥ 请确保智能手机没有连接到无线接入点。 如果连接到 了无线接入点，请使用智能手机的 Wi-Fi 设置更改 Wi-Fi 接入点。

≥ 根据智能手机的 Wi-Fi 连接设置，连接可能要花费很长

智能手机的 Wi- Fi 设置画面中。 ≥ 请试着在智能手机的Wi-Fi设置中切换Wi-Fi功能的ON/ OFF。 Wi-Fi 连接立即

设备 4.0 或更新版本的 Wi-Fi 设置菜单 中有连接不良时的无效设置，请将其关闭。 无法使用 NFC

≥ 请确保您的智能手机与 NFC 兼容。 本机可以用于与 NFC 兼容的 Android （操作系统版本 2.3.3 或更新）

≥ 请确保您的智能手机的 NFC 功能为开。 ≥ 请确保没有用电源按钮关闭本机。 ≥ 某些智能手机即使触摸也难以识别。 如果即使触摸也 不识别本机，请改变位置然后慢慢地触摸重试。 ≥ 如果触摸后不连接，请再次触摸。 HC-V520&V520M&V510GK_VQT4Q43_sch.book 22 ページ ２０１３年１月９日　水曜日　午後３時４２分23 VQT4Q43

DC 5.0 V （使用 AC 适配器时） DC 3.6 V （使用电池时）

Digital/2 声道 [iFrame], [MP4]; AAC/2 声道

[1080/50p]; 最大 28 Mbps (VBR) [PH]; 最大 24 Mbps (VBR) [HA]; 平均 17 Mbps (VBR) [HG]; 平均 13 Mbps (VBR) [HE]; 平均 5 Mbps (VBR) [iFrame]; 最大 28 Mbps (VBR) 有关动态影像的图片尺寸和可录制时 间的信息，请参阅使用说明书 （PDF 格式）。

JPEG（Design rule for Camera File system，基于 Exif 2.2 标准） 有关静态图片的图片尺寸和可拍摄的 图片数量的信息，请参阅使用说明书 （PDF 格式）。

SD 记忆卡 SDHC 记忆卡 SDXC 记忆卡 有关可以在本机上使用的

1/5.8 型 (1/5.8z) 1MOS 影像传感器 总计； 2510 K

动态影像； 2250 K (16:9)* 静态图片； 2250 K (16:9)、 1690 K (4:3)、 1690 K (3:2)

自动光圈， 50k 光学变焦， F1.8 至 F4.2

微距 （全范围 AF） 相当于 35 mm;

28.0 mm 至 1748 mm (16:9)、

34.2 mm 至 1708 mm (4:3)、

标准；约 2.0 cm （广角） / 约 2.2 m （远摄） 远摄微距；约 1.1 m （远摄）

约 1.0 cm （广角） / 约 1.1 m （远

i.Zoom 关 62k*、 80k 智能变焦、 150k/3000k 数码变焦 （使用影像传感器有效区域） *[光学防抖功能 ] 设置为 [ 标准 ] 时 HC-V520M HC-V520&V520M&V510GK_VQT4Q43_sch.book 23 ページ ２０１３年１月９日　水曜日　午後３時４２分24 VQT4Q43 AC 适配器

光学 （混合光学防抖功能，增强模 式 （转动补正），光学防抖功能锁

[ 微型画效果 ]/[ 无声电影 ]/[8mm 影 像 ]/[ 时光错位拍摄 ]

7.5 cm (3.0z) 宽 LCD 监视器 （约

约 4lx（场景模式的低照度模式 1/25 时） 彩色夜视功能时 : 约 1lx AV 连接器视频输出标准 :

1.0 Vp-p， 75 h， PAL 制式

HDMI 微型连接器视频输出标准 : HDMI™ (x.v.Colour™) 1080p/1080i/ 576p AV 连接器音频输出标准 （线路） : 251 mV， 600 h， 2 声道 HDMI 微型连接器音频输出标准 : [AVCHD]; Dolby Digital/ 线性 PCM [iFrame], [MP4]; 线性 PCM USB:

Hi-Speed USB (USB 2.0)， Mini AB 型 USB 端口 USB host 功能 （USB HDD 用） 电池充电功能 （主机关着时从 USB

约 225 g [ 不包括电池 （提供）和 SD 卡 （可选件） ] 约 226 g [ 不包括电池 （提供） ] 约 221 g [ 不包括电池 （提供）和 SD 卡 （可选件） ]

约 270 g [ 包括电池 （提供）和 SD

约 269 g [ 包括电池 （提供） ] 约 266 g [ 包括电池 （提供）和 SD

符合的标准； IEEE802.11b/g/n

2462 MHz [11ch] 加密方式；符合 Wi-Fi WPA™/ WPA2™/WEP 存取方式；基础架构模式

AC 110 V 至 240 V, 50/60 Hz 电流功率 : 12 W 输出 : DC 5.0 V, 1.6 A

若非个人使用，复制先期录制的磁 带、光盘、其他出版物或播放材料都 侵犯版权法。 即使是个人使用，也严 禁复制某些特定的材料。

≥ 本产品经过杜比实验室的许可而制 造。杜比和双 D 符号是杜比实验室

≥ HDMI、 HDMI 标志和 High- Definition Multimedia Interface 是 HDMI Licensing LLC 在美国和其他 国家的商标或注册商标。 ≥ x.v.Colour

≥ iMovie、Mac 和 Mac OS 是在美国和 其他国家注册的 Apple Inc. 的商

≥ Wi-Fi CERTIFIED 标志是 Wi-Fi Alliance 的认证标志。 ≥ Wi-Fi Protected Setup 标志是 Wi-Fi Alliance 的商标。 ≥“Wi-Fi”、“Wi-Fi Protected Setup”、“WPA”和 “WPA2”是 Wi-Fi Alliance 的商标或注册商标。 ≥ DLNA, the DLNA Logo and DLNA CERTIFIED are trademarks, service marks, or certification marks of the Digital Living Network Alliance. ≥ 本说明书中提及的其他公司名称和 产品名称为各自公司的商标或注册

本产品在 AVC 专利许可证包的授权 范围内，许可消费者在个人及非商业 性使用中：（1）遵照 AVC 标准 ( “AVC Video” ) 编码视频，和 / 或 （2）解码由从事个人及非商业性活动 的消费者编码的 AVC 视频，和 / 或解 码从授权提供 AVC 视频的视频供应 商处获得的 AVC 视频。除此之外的 任何其他使用情况一律不授权或者不 包含在内。其他信息可以从 MPEG LA, LLC 获取。 请访问 http://www.mpegla.com

本产品采用了根据 GNU General Public License Version 2.0 (GPL V2.0)、 GNU LESSER General Public License Version 2.1 (LGPL V2.1) 或其他开源软件许可证允许使 用的软件。 响应客户的要求，在 GPL

V2.0 或 LGPL V2.1 的使用许可条件

下，可以向客户提供相应源代码的副 本。 有关相关详细的条款与条件和联 系信息，请参阅附带的使用说明书 CD-ROM 中显示的使用说明书。

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 《SJ/T 11363 ― 2006》规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 《SJ/T 11363 ― 2006》规定的限量要求。 对于表示 “×”的情况，属于欧盟 RoHS 指令的豁免项目。 与产品配套使用的电池组的环保使用期限为 5 年 。 HC-V520&V520M&V510GK_VQT4Q43_sch.book 28 ページ ２０１３年１月９日　水曜日　午後３時４２分
