如何开启松下HCV510GK摄像机？

按下设备侧面或顶部的电源按钮。等待屏幕亮起。

如何为HCV510GK充电？

使用附带的电源适配器。将其连接到摄像机和墙壁插座上。充电指示灯亮起。

如何插入SD存储卡？

打开屏幕下方或侧面的存储卡仓。按照指示方向插入SD卡，直到发出咔嗒声。

如何录制视频？

确保已插入存储卡。按下REC（红色）按钮开始录制。再次按下停止。

如何将文件传输到电脑？

通过附带的USB线将摄像机连接到电脑。设备显示为可移动磁盘。复制视频和照片文件。

如何使用变焦功能？

使用滚轮或W（广角）和T（长焦）按钮进行放大或缩小。

如何清洁摄像机镜头？

使用柔软干布轻轻擦拭镜头。不要使用化学品。

如何重置摄像机？

打开菜单，进入设置，选择重置。确认以恢复出厂设置。

如何更新摄像机软件？

从松下网站下载更新到SD卡。将其插入摄像机并按屏幕指示操作。

在哪里可以找到HCV510GK的备件？

联系松下授权服务中心或访问其官方网站订购电池或HDMI线等备件。

用户手册 HCV510GK PANASONIC

请于使用前仔细阅读操作使用说明书，并妥善保管。

本文说明本机的基本操作。有关更多详细说明，请参阅附上的 CD-ROM 中记录的“使用说明书（PDF 格式）”。

AVCHD TM

Progressive

HOMI

DOLBY DIGITAL

CERTIFIED

安全注意事项

警告：

为了减少火灾、触电或产品损坏的危险，

请勿让本机遭受雨淋、受潮、滴上或溅上水。
- 请勿将花瓶等盛满液体的物品置于本机上。
- 请仅使用推荐的附件。
请勿卸下盖子。
- 请勿自行维修本机。请向有资格的维修人员请求维修。

注意！

为了减少火灾、触电或产品损坏的危险，

请勿将本机安装或置于书柜、壁橱或其他密闭的空间里。请确保本机通风良好。
请勿让报纸、桌布、窗帘等类似物品堵塞住本机的通风孔。
- 请勿将点燃的蜡烛等明火火源置于木机上。

电源插头是断路装置。安装本机，使得可以立即从电源插座上拔下电源插头。

■ 关于电池

警告

电池有发生火灾、爆炸和灼伤的危险。请勿对其拆卸、加热至 60^ 以上或焚烧。

注意

如果电池更换得不正确，会有发生爆炸的危险。请仅用制造商建议使用的类型的电池进行更换。
- 废弃电池时，请与当地机构或经销商联系，询问正确的废弃方法。

产品标识

产品 位置

高清摄像机 电池座

AC适配器 底部

• 如果看到此符号的话 -

在欧盟以外其它国家的废物处置信息

此符号仅在欧盟有效。

如果要废弃此产品，请与当地机构或经销商联系，获取正确的废弃方法。

使用时的注意事项

使本机尽可能远离电磁设备（如微波炉、电视机、视频游戏机等）。

• 如果在电视机上方或其附近使用本机，本机上的图像和/或声音可能会受到电磁波辐射的干扰。
• 请勿在移动电话附近使用本机，否则可能会影响图像和/或声音的品质。
• 扬声器或大型发动机产生的强大的磁场效应，可能会损坏录制的数据，或者可能会使图片变形。
• 由微处理器产生的电磁波辐射，可能会对本机产生负面影响，以致干扰图像和/或声音。
• 如果本机由于受电磁设备的影响而停止正常工作，请关闭本机，并取下电池或拔下AC适配器。然后，重新安装电池或者重新连接AC适配器并开启本机。

请勿在无线电发射器或高压线附近使用本机。

• 如果在无线电发射器或高压线附近拍摄，拍摄的图像和 / 或声音可能会受到负面影响。

关于连接到 PC

• 请勿使用除提供的 USB 电缆以外的任何其他电缆。

关于连接到电视机

• 请务必使用提供的HDMI微型电缆或正品的PanasonicHDMI微型电缆（RP-CDHM15、RP-CDHM30:可选件）。

关于录制动态影像的录制格式

使用本机，可以以 AVCH或

iFrame录制格式录制动态影像。

*1 与 AVCHD Progressive (1080/50p) 兼容。

AVCHD:

适合在高清电视上观看或保存到光盘*2中。

*2 要保存以 1080/50p 录制的影像，需要使用提供的软件 HD Writer AE 5.0 复制到光盘中。

iFrame:

这是适合用Mac (iMovie'11)观看和编辑的录制格式。

• 与以AVCHD格式录制的动态影像不兼容。

■ 关于录制内容的赔偿

对于由于任何类型的问题所导致的录制或编辑内容的丢失而造成的直接或间接的损失，Panasonic不承担任何责任，并且如果录制或编辑不正常工作，Panasonic也不对任何内容提供保证。同样，以上陈述也适用于对本机（包括任何其他非内置内存的相关部分）进行的任何类型的维修的情况。

■ 关于水汽凝结（当镜头或 LCD监视器雾化时）

温度或湿度有变化时会发生水汽凝结，例如将本机从室外或寒冷的室内拿到温暖的室内时等。因为可能会导致镜头或LCD监视器变脏、发霉或损坏，所以请注意。

将本机拿到有温差的地方时，如果等约1小时本机习惯了目的地的室温，可以防止水汽凝结。（温差大时，请将本机放入塑料袋等中，去除袋中的空气，然后将袋密封。）

发生了水汽凝结时，请取下电池和/或AC适配器，就那样放置本机约1小时。本机习惯了周围的温度时，雾化会自然消失。

本机可以使用的记忆卡

SD 记忆卡、SDHC 记忆卡和 SDXC

记忆卡

• 不带 SDHC 标志的 4GB 以上的记忆卡或不带 SDXC 标志的 48GB 以上记忆卡不符合 SD 记忆卡规格。
• 有关 SD 卡的更多详情，请参阅第 11 页。

就本使用说明书而言

• SD 记忆卡、SDHC 记忆卡和 SDXC 记忆卡统称为“SD 卡”。
• 可以用于动态影像录制模式的功能:

可以用于静态图片拍摄模式的功能：

• 可以用于回放模式的功能

可以用于回放模式 （仅动态影像）

的功能

可以用于回放模式 （仅静态图片）

的功能

• 以1080/50p或1080/50i录制的场景：“AVCHD场景”
  参考页码用箭头表示，示例： 00

本使用说明书是为使用HG-V520

HC-V520M和HCV型设计的。

图片可能与原型略有不同。

• 本使用说明书中所用的图例是以HC-V520机型进行说明的，但是，部分说明也涉及到其他机型。
• 根据型号不同，某些功能是不可用的。
• HC-V520 HC-V520M 应功能。
• 特点可能不同，因此请仔细阅读。
• 根据购买地不同，可能不是所有机型都有售。

Wi-Fi

目录

打开使用说明书（PDF格式）的方法

插入 CD-ROM 并打开 CD-ROM 中的 [INDEX.pdf] 时，会显示使用说明书列表。单击想要打开的使用说明书的文件名。

• 要想查看 PDF 文件，需要用到 Adobe Reader。请从 Adobe Systems Incorporated 的主页下载。

安全注意事项 2

附件 7

Wi-Fi [HC-V520]/[HC-V520M]

可以用Wi-功能做什么 20

如果无法建立Wi-Fi连接 21

准备

电源 8

安装 /取下电池

给电池充电 9

充电和录制时间 10

向记忆卡中录制 11

本机可以使用的记忆卡 11

插入/取出SD卡 11

开启/关闭本机 12

如何使用触摸屏 12

关于触摸式菜单 13

设置日期和时间 14

基本

选择记录的媒体 [HC-V520M]……14

改变拍摄模式. 15

录制动态影像 16

拍摄静态图片 16

使用变焦 17

动态影像 I静态图片回放 17

在电视上观赏视频 /图片……18

使用菜单屏幕 19

语言选择 19

格式化 19

附件

使用本机前，请检查附件。

请将附件放在儿童接触不到的地方，以防儿童吞食。

产品号码截至2012年12月为准。此后可能会有变更。

电池组

VW-VBT190

原产地：中国

AC适配器

VSK0781

原产地：菲律宾

选购的附件

在某些国家，可能不销售某些选购的附件。

电池组 (锂电池 /WV-VBT190GK)

• 部分附件使用了马来西亚以外原产地的产品。

准备

电源

■ 关于本机可以使用的电池

本机可以使用的电池为 VW-VBT190GK。

• 本机具有辨别可以安全使用的电池的功能。专用的电池(VW-VBT190GK)支持本功能。适合本机使用的电池只有正品的Panasonic电池以及经Panasonic认证的其他公司生产的电池。Panasonic无法以任何方式保证其他公司生产的非正品的Panasonic电池的品质、性能或安全性。

已经发现在某些市场购买时会买到与正品非常相似的伪造电池组。这些电池组中的某些电池组没有用满足适当的安全标准要求的内部保护进行充分地保护。这些电池组有可能会导致火灾或爆炸。请知悉，我们对使用伪造电池组而导致的任何事故或故障概不负责。要想确保使用安全的产品，建议使用正品的 Panasonic 电池组。

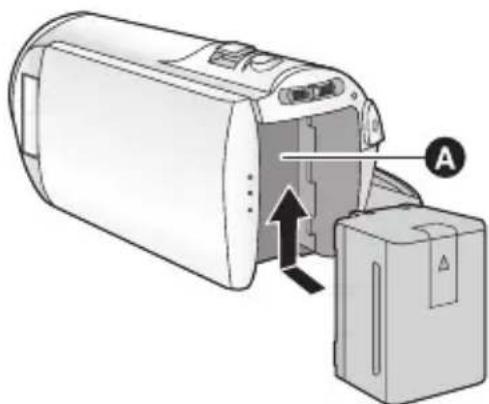

安装 I取下电池

• 按电源按钮关闭电源。 ( 12)

通过朝图中所示的方向插入电池来安装电池。

A 电池座

装入电池，直到发出喀哒一声锁上为止。

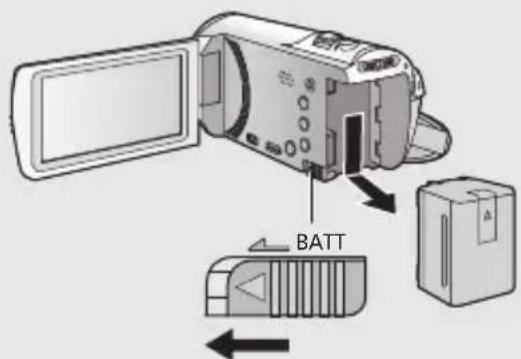

取下电池

确保按住电源按钮，直到状态指示灯熄灭为止。握持住木机以防止木机掉落，然后取下电池。

朝着箭头指示的方向移动电池释放手柄，在解锁后取下电池。

购买本机时，电池未充电。请在使用本机前给电池充满电。

连接了AC适配器时，本机处于待机状态。只要AC适配器和电源插座相连，原电路就会始终“带电”。

重要注意事项：

• 由于本 AC 电缆是专门为本机设计的，因此请勿将其用于任何其他设备。此外，请勿将其他设备的 AC 电缆用于本机。
• 如果电源开着，电池不会被充电。
• 建议在温度介于 10^ C 至 30^ C 的范围内给电池充电。（电池温度也应该一样。）

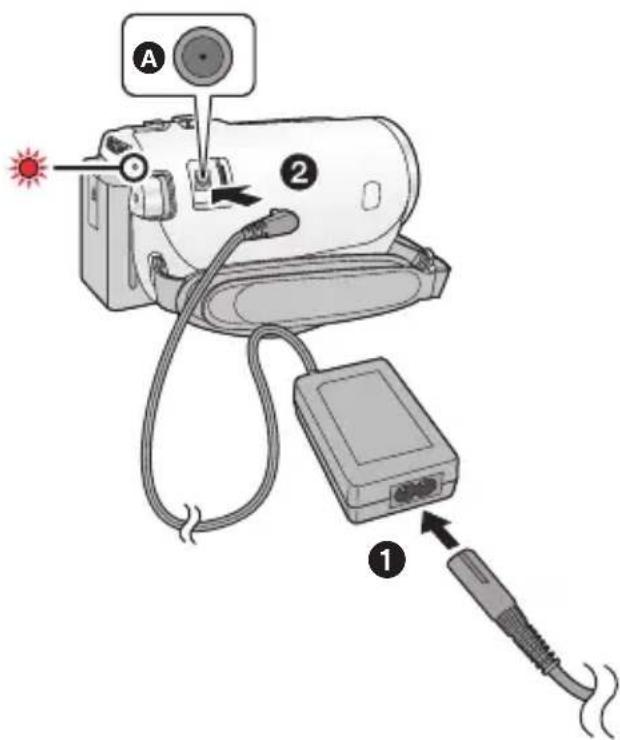

A DC输入端口

1将AC电缆连接到AC适配器，然后连接到AC电源插座。

2将AC适配器连接到DC输入端上。

• 状态指示灯以约2秒的周期闪烁红色（约1秒点亮，1秒熄灭），充电开始。 充电完成时会熄灭。

■ 连接到AC电源插座

在连接着AC适配器的状态下开启本机，可以由AC电源插座供电使用本机。

连接着 AC 适配器进行长时间拍摄时，请配合电池一起使用。

要通过连接到其他设备来进行充电

可以通过用USB电缆（提供）连接到其他设备来进行充电。

• 请勿使用其他任何 AC 适配器，只使用提供的 AC 适配器。
• 建议使用 Panasonic 电池 ( 7) 。
  如果使用其他品牌的电池，我们不能保证本产品的品质。
• 请勿将电池加热或接触明火。
• 请勿将电池长时间放置在门窗紧闭受阳光直射的汽车内。

充电和录制时间

充电/录制时间

• 温度：25℃/湿度：60%RH
• 括号内的充电时间是从 USB 端口充电时的时间。

电池型号 [电压/容量 (以上)]	充电时间	记录模式	最长可连续录制时间	实际可录制时间
提供的电池/ VW-VBT190GK (可选件) [3.6 V/1940 mAh]	2 h 20 min (5 h 20 min)	[1080/50p]	2 h 5 min	1 h 5 min
		[PH]、 [HA]、 [HG]	2 h 15 min	1 h 10 min
		[HE] 2 h	20 min
		[iFrame] 2	h 30 min 1 h 15 min

• 这些时间均为近似值。
• 显示的充电时间是当电池完全放电后的充电时间。根据高温/低温等使用状况的不同，充电时间和可录制时间也会有所不同。
• 实际可录制时间是指，在重复开始 / 停止录制、打开 / 关闭本机、移动变焦杆等时的可录制时间。

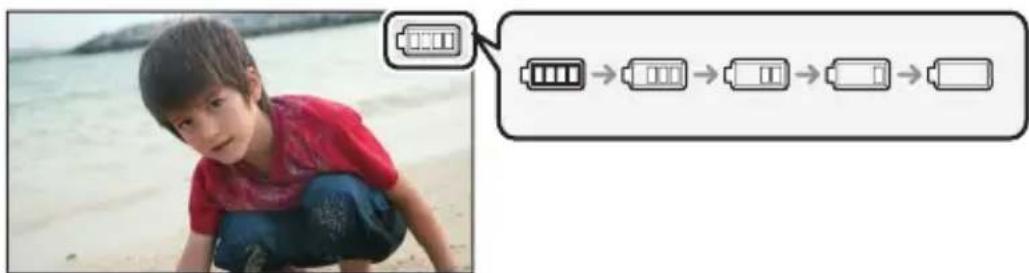

电池电量指示

LCD监视器上会显示电池电量指示。

• 如果剩余时间不足3分钟，则会变成红色。如果电池没有电量，则会闪烁。请给电池充电或用充满电的电池更换。

准备

向记忆卡中录制

本机可以将静态图片或动态影像录制到SD卡或内置内存中。要向SD卡中录制，请阅读以下内容。

本机可以使用的记忆卡

请使用符合SD Speed Class Rating的Class4以上的SD卡进行动态影像录制。

请在下面的网站上确认关于可以用于动态影像录制的SD记忆卡/SDHC记忆卡/SDXC记忆卡的最新信息。http://panasonic.jp/support/global/cs/eCAM（本网站为英文网站。）

• 让记忆卡远离儿童的接触范围，以防儿童吞食。

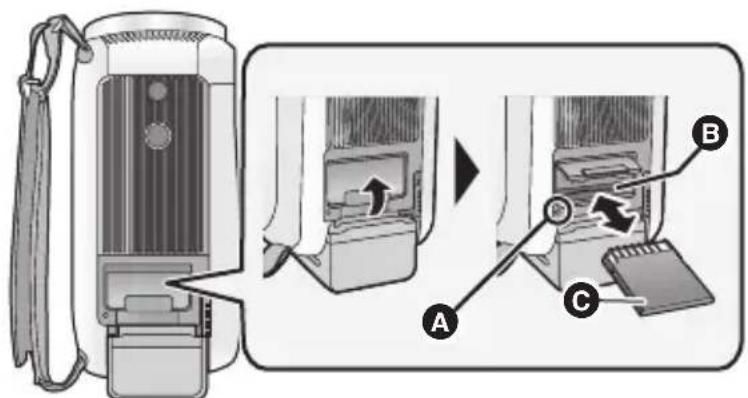

插入 /取出 SD卡

将非 Panasonic 生产的 SD 卡或以前在其他设备上使用过的 SD 卡第一次用在本机上时，请格式化 SD 卡。 ( 19) 格式化 SD 卡时，将删除记录的全部数据。一旦数据被删除，就无法恢复。

注意：

请确认存取指示灯已经熄灭。

存取指示灯 [ACCESS] A

• 本机正在存取 SD 卡或内存时，存取指示灯点亮。

1 打开SD卡盖, 将SD卡插入到记忆卡插槽③中, 或者从记忆卡插槽中取出SD卡。

• 请将端子面 面向图中所示的方向，平直按到底。
• 按 SD 卡的中心部位，然后将其平直拉出。

2盖紧 SD卡盖。

• 将其盖紧，直到发出喀哒一声为止。

准备

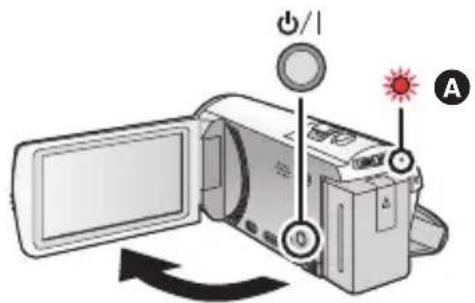

开启 /关闭本机

使用电源按钮或者通过打开及关闭 LCD监视器可以打开及关闭电源。

用电源按钮开启及关闭本机

打开 LCD 监视器并按电源按钮开启本机。

要关闭电源

按住电源按钮，直到状态指示灯熄灭为止。

A 状态指示灯点亮。

打开 LCD 监视器时本机开启，关闭 LCD 监视器时本机关闭。

准备

如何使用触摸屏

可以通过用手指直接触摸 LCD监视器 （触摸屏幕）来进行操作。

触摸

触摸后离开触摸屏幕，以选择图标或图片。

• 触摸图标的中央。
• 正在触摸着触摸屏幕的另一部分时，再去触摸触摸屏幕将不起作用。

一边触摸一边滑动

在按着触摸屏的同时移动手指。

■ 关于操作图标

改变页面或进行设置时触摸。

触摸会返回到上一个画面。

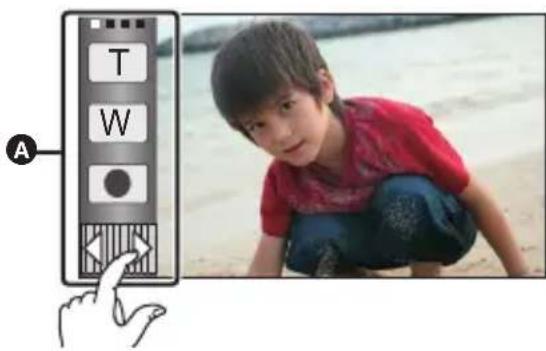

关于触摸式菜单

触摸触摸式菜单上的的 （左侧）

I_D （右侧）切换操作图标。

• 也可以通过一边触摸触摸式菜单一边将其向右或向左滑动来切换操作图标。

A 触摸式菜单

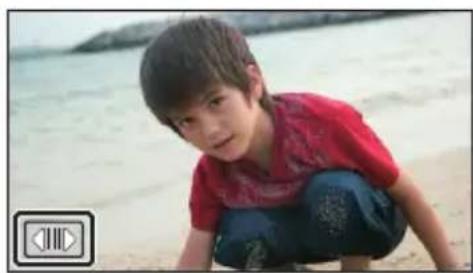

要显示触摸式菜单

动态影像 /静态图片拍摄时，一定时间内未执行任何触摸操作时，触摸式菜单的显示会消失。要想再次显示，请触摸

设置日期和时间

购买时，尚未设置时钟。请务必设置时钟。

1 选择菜单。(→19)

：[设置] [时钟设置]

2触摸要设置的日期或时间，然后使用设置所需的值。

A 显示世界时间设置：

[本国 目的地]

• 年份可以在 2000 年和 2039 年之间进行设置。

3 触摸[进入]。

• 可能会显示一条提示世界时间设置的信息。可以通过触摸屏幕来进行世界时间设置。
• 触摸 [退出] 可以结束设置。
  HC-V520 HC-V520M

购买时，设置世界时间后会显示Wi-Fi设置的确认画面。如果不需要设置，请退出画面。

• 第一次开启本机时，会显示要求您设置日期和时间的信息。选择[是]，执行步骤2至3设置日期和时间。

基本

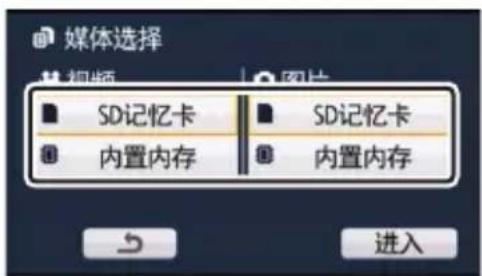

选择记录的媒体 [HC-V520M]

可以将记录动态影像的媒体或记录静态图片的媒体分别选择为记忆卡和内置内存。

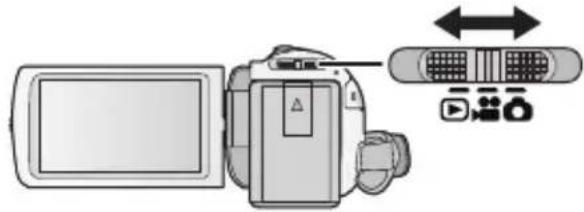

1将模式改变为

2 选择菜单。 ( 19)

【媒体选择】

3触摸要记录动态影像或记录静态图片的媒体。
- 动态影像或静态图片分别选择的媒体被黄色框包围。
4 触摸[进入]。

改变拍摄模式

智能自动模式

只要将本机对准您想要拍摄的被摄物体，就会设置为（适合于拍摄状况）的模式。

智能自动按钮

按智能自动按钮可以改变拍摄模式。

• 在设置了其他拍摄模式时按智能自动按钮会变为智能自动模式。

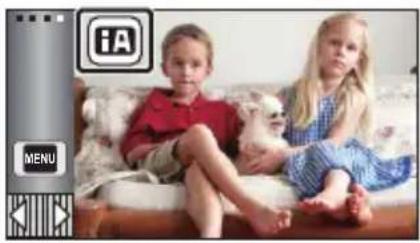

要改变为其他拍摄模式

1触摸拍摄模式按钮图标。

2触摸所需的拍摄模式按钮图标。

模式 效果
FA	智能自动 可以将模	式切换到使设置最优化以适合您所处的拍摄环境的智能自动模式。
A+	高级智能自动 可以	将手动调整的亮度和色彩平衡设置添加到智能自动模式,然后拍摄。
	创作控制*	可以用添加的效果录制动态影像。
SCN	场景模式 此选项可以	以使本机根据想要拍摄的场景自动调整快门速度和光圈。
MNL	手动 可以设置快门	速度、焦点、白平衡和亮度(光圈 / 增益)。

• 仅在动态影像录制模式下
• 在智能自动模式下时按智能自动按钮也可以改变拍摄模式。

基本

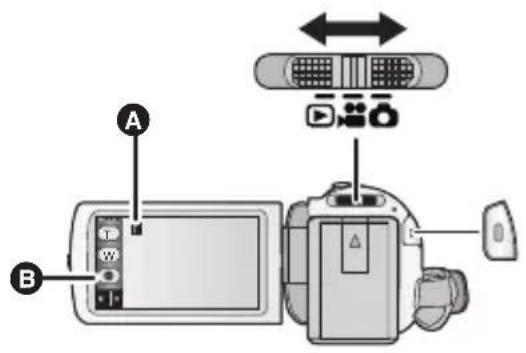

录制动态影像

1将模式改变为

2打开 LCD监视器。

3按录制开始 I停止按钮开始录制。

A 开始录制时，Ⅱ会变成
B 录制按钮图标

4再次按录制开始 I停止按钮暂停录制。

• 也可以通过触摸录制按钮图标来开始 / 停止录制。

基本

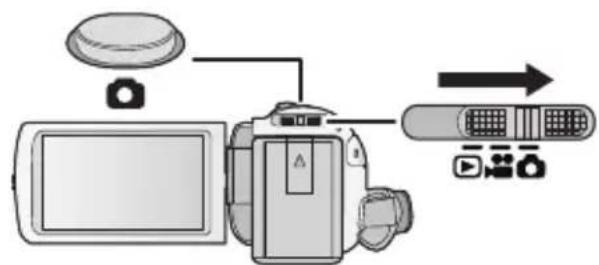

拍摄静态图片

1将模式改变为
2打开 LCD监视器。
3半按钮。（仅适用于自动聚焦）

4完全按下 钮。

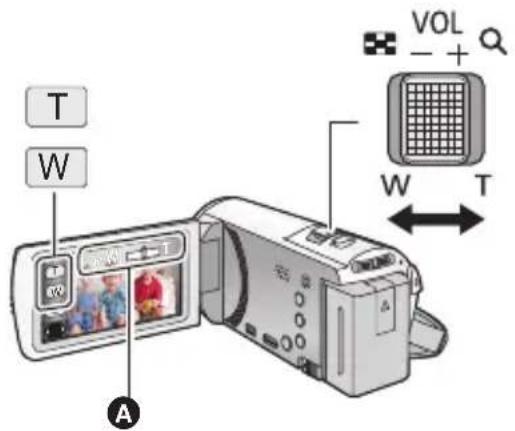

使用变焦

变焦杆 I变焦按钮图标

T端：

特写拍摄 （放大）

W端：

广角拍摄 （缩小）

• 变焦速度根据变焦杆的移动范围变化。

变焦条

变焦操作过程中，会显示变焦条。

基本

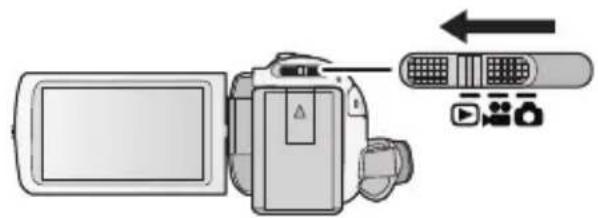

动态影像 /静态图片回放

1将模式改变为

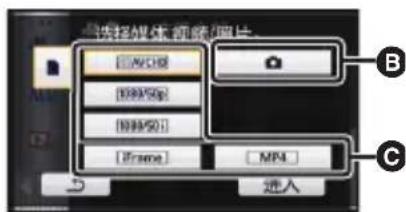

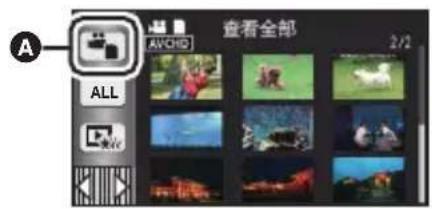

2触摸回放模式选择图标A。

• 也可以通过触摸MENU，选择[视频设置]或[图片设置] [媒体，视频/照片]来进行设置。 ( 19)

3/ HC-V520 HC-V510

选择想要回放的静态图片 或动态影像的录制格式 C。

HC-V520M

选择媒体类型 D，然后选择想要回放的静态图片 或动态影像的录制格式

• 触摸了动态影像的项目时，在缩略图显示中会显示图标。

• 触摸了 [ALL AVCHD] 时, 1080 / 50 p 场景中会显示 ⑤ 0 p 。

4触摸要回放的场景或静态图片。

要显示下一 （上一）页：

一边触摸缩略图显示一边将其向上 （向下）滑动。

• 切换触摸式菜单，然后触摸缩略图滚动条上的 （上）/V（下）。

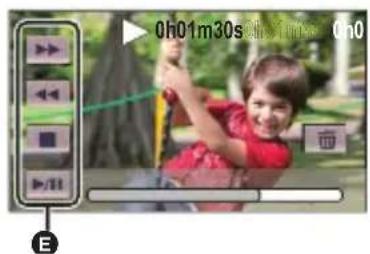

5通过触摸操作图标选择回放操作。

操作图标

• 一定时间内未执行任何触摸操作时，操作图标和画面显示会消失。要想再次显示，请触摸屏幕。

• 触摸 / 开始/暂停动态影像的回放。

在电视上观赏视频 I 图片

使用HDMI微型电缆（提供）或（市售）将本机连接到电视机。

AV电缆

A A/V 连接器 [A/V]

HDMI微型连接器[HDMI]

基本

使用菜单屏幕

• 触摸触摸式菜单上的的（左侧）

1触摸

2触摸主菜单 A。

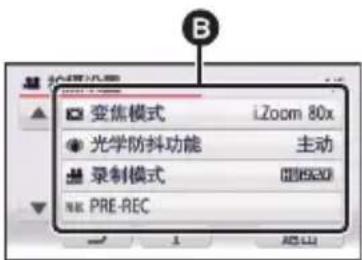

3触摸子菜单 B。

通过触摸来显示下一（上一）页。

4触摸所需的选项确认设置。
5 触摸[退出]退出菜单设置。

ID（右侧）显示MENU ( 13)

关于向导显示

触摸后，触摸子菜单和项目会显示功能的说明和设置确认的信息。

• 显示了信息后，会取消向导显示。

语言选择

可以选择画面显示及菜单画面上的语言。

【设置】→[LANGUAGE]→所需的语言

格式化

请注意：如果格式化媒体，则将删除记录在媒体上的全部数据，并且无法恢复。请将重要的数据备份到PC、DVD光盘等中。

MENU：[设置] [媒体格式化] 所需的媒体

[内置内存]/[SD记忆卡]/[HDD]

*1 仅 HC-V520M

*2 连接 USB HDD 时显示。（请参阅使用说明书（PDF格式））

HC-V520 HC-V510

未连接USBHDD时，不显示媒体选择画面。触摸[是]。

可以用 Wi-功能做什么

通过与兼容Wi-Fi的设备协作，可以使用[远程控制]、[DLNA播放]和[家庭监视]的Wi-Fi功能。

使用各Wi-Fi功能前，请确认并准备您的设备。

要使用Wi-Fi功能，请通过Wi-Fi将本机连接到无线接入点或智能手机。

• 有关 Wi-Fi 连接的详情，请参阅使用说明书（PDF 格式）。
• 有关智能手机等您的设备的操作和设置，请阅读使用设备的使用说明书。

功能 功能的说明
[远程控制]	使用智能手机,可以从远程位置进行拍摄 /回放操作或者将记录在本机中的动态影像和静态图片上传至SNS(社会性网络服务)。
[DLNA播放]	通过Wi-Fi将本机连接到与DLNA兼容的电视机,可以用电视机回放场景和静态图片。
[家庭监视]	可以使用智能手机从外面确认本机的拍摄画面。
问题 确认	点
无法连接到无线接入点。检测不到无线接入点。	(综合)·开启无线接入点。·靠近无线接入点,然后重新连接。·如果完成连接要花费一些时间,Wi-Fi 连接会被中止。请重设连接设置。·请确认连接到无线接入点的方法和设置安全设置的方法。·请确保无线接入点被登录到本机中。·由于信号问题,设备可能无法找到无线接入点。请使用[手动连接]。(简易连接)·请确保无线接入点处于正确的WPS待机模式。·请确保正确输入了PIN代码。(手动连接)·请确保正确输入了SSID和密码。·请确认认证方式、加密方式和加密密钥(密码)。
无线接入点的无线电波中断。	·通过移动位置或改变无线接入点的角度,状况可能会得到改善。·如果在附近使用微波炉或无绳电话等其他2.4 GHz频的设备,可能会中断信号。请与此类设备保持足够的距离。
问题 确认点
本机和智能手机之间无法进行Wi-Fi连接。	(无线接入点连接)请通过确认智能手机的Wi-Fi设置来确保智能手机被正确连接到了无线接入点。请确保本机和智能手机被连接到了同一无线接入点。请确保无线接入点被登录到本机中。(直接连接)请通过确认智能手机的Wi-Fi设置来确保智能手机被正确连接到了本机。请确保正确输入了SSID和密码。请确保智能手机没有连接到无线接入点。如果连接到了无线接入点,请使用智能手机的Wi-Fi设置更改Wi-Fi接入点。
每次连接到智能手机要花费很长时间。	根据智能手机的Wi-Fi连接设置,连接可能要花费很长时间,但这并非故障。
本机没有显示在智能手机的Wi-Fi设置画面中。	请试着在智能手机的Wi-Fi设置中切换Wi-Fi功能的ON/OFF。
Wi-Fi连接立即断开。	如果在Android或4.0或更新版本的Wi-Fi设置菜单中有连接不良时的无效设置,请将其关闭。
无法使用NFC连接。	请确保您的智能手机与NFC兼容。本机可以用于与NFC兼容的Android(操作系统版本2.3.3或更新)终端。请确保您的智能手机的NFC功能为开。请确保没有用电源按钮关闭本机。某些智能手机即使触摸也难以识别。如果即使触摸也不识别本机,请改变位置然后慢慢地触摸重试。如果触摸后不连接,请再次触摸。

电源：

DC 5.0V （使用AC适配器时）

DC3.6V（使用电池时）

电流功率：

拍摄； 5.8W

充电； 7.7W

视频录制格式：

[AVCHD]; 符合 AVCHD 标准 2.0

(AVCHDProgressive)

[iFrame]; 符合 MPEG-4 AVC 文件标

准 (.MP4)

动态影像压缩 ：

MPEG-4 AVC/H.264

音频压缩 ：

[AVCHD]; Dolby® Digital/2 声道

[iFrame], [MP4]; AAC/2 声道

录制模式和传输率：

[1080/50p]; 最大 28 Mbps (VBR)

有关动态影像的图片尺寸和可录制时间的信息，请参阅使用说明书

（PDF格式）。

静态图片录制格式 ：

JPEG（Design rule for Camera File

system，基于Exif2.2标准）

有关静态图片的图片尺寸和可拍摄的图片数量的信息，请参阅使用说明书（PDF格式）。

记录媒体 ：

SD 记忆卡

SDHC 记忆卡

SDXC 记忆卡

有关可以在本机上使用的SD卡的详

情，请参阅使用说明书 PDF 格式）。

HC-V520M

内置内存 ;16 GB

影像传感器 ：

1/5.8型 (1 / 5.8^ ) 1MOS影像传感器

总计： 2510K

有效像素；

动态影像； 2250 K (16:9)*

静态图片； 2250K(16:9)、

1690 K (4:3)、1690 K (3:2)

镜头 ：

自动光圈， 50 × 光学变焦，F1.8 至

F4.2

焦距；

2.06 mm至 103mm

微距 （全范围 AF）

相当于 35 ~mm ;

动态影像；

28.0 mm 至 1748 mm (16:9)*

静态图片；

28.0 mm至1748mm(16:9)、

34.2 mm至1708mm(4:3)

33.5 mm至 1676mm(3:2)

最短聚焦距离 ;

标准；约 2.0cm （广角）/

约 2.2 ~m （远摄）

远摄微距；约 1.1m （远摄）

智能自动微距；

约 1.0cm （广角）/约 1.1m （远

摄）

变焦：

iZoom关 62 ×^* 、 80 × 智能变焦、

150 × / 3000 × 数码变焦

（使用影像传感器有效区域）

• [光学防抖功能] 设置为[标准]时

防抖功能 ：

光学 （混合光安防抖功能，增强模式 （转动补正），光安防抖功能锁定，倾斜补正功能）

创作控制：

[微型画效果]/[无声电影]/[8mm影像]/[时光错位拍摄]

监视器：

7.5 cm (3.0") 宽 LCD 监视器（约 460 K 点）

麦克风 ：

立体声 （带变焦麦克风功能）

所需的最低照度 ：

约 41 × （场景模式的低照度模式1/25时）

彩色夜视功能时：约 1lx

AV连接器视频输出标准：

1.0 Vp-p，75Ω，PAL制式

HDMI微型连接器视频输出标准：

HDMI™ (x.v.ColorureTM) 1080p/1080i/576p

AV连接器音频输出标准 （线路）：251mV，600Ω，2声道

HDMI微型连接器音频输出标准：

[AVCHD]; Dolby Digital/线性 PCM [iFrame], [MP4]; 线性 PCM

USB:

读取器功能

SD卡；只读 （无版权保护支持）

HC-V520M

内置内存 ;只读

Hi-Speed USB (USB 2.0), Mini AB

型 USB端口

USB host 功能 （USB HDD 用）

电池充电功能 （主机关着时从USB端口充电）

尺寸：

53 mm（宽）×59 mm（高）

× 116mm （深）

（包括突出部分）

重量：

[HC-V520]

约 225g [不包括电池（提供）和

SD卡 （可选件）

HC-V520M

约 226g [不包括电池（提供）]

[HC-V510]

约 221g [不包括电池（提供）和SD卡 （可选件）]

工作时的重量 ：

HC-V520

约 270g [包括电池（提供）和SD卡（可选件）]

HC-V520M

约 269g [包括电池（提供）]

HC-V510

约 266g [包括电池（提供）和SD卡（可选件）]

工作温度 ：

0^ C 至 40^ C

工作湿度 ：

10%RH 至 80%RH

电池工作时间 ：

请参阅第 10页

HC-V520/ HC-V520M

无线发射器：

符合的标准； IEEE802.11b/g/n

使用的频率范围；

中心频率 2412 MHz 至 2462 MHz [11ch]

加密方式：符合 Wi-Fi WPA™/

WPA2™/WEP

存取方式；基础架构模式

AC适配器

安全注意事项

电源：

AC 110V 至 240V,50 / 60Hz

电流功率 :12W

输出：DC5.0V，1.6A

尺寸 ：

49 mm（宽）×24 mm（高）

× 79 ~mm （深）

重量：约 91g

请严格遵守版权法

若非个人使用，复制先期录制的磁带、光盘、其他出版物或播放材料都侵犯版权法。即使是个人使用，也严禁复制某些特定的材料。

许可

• SDXC 徽标是 SD-3C, LLC 的商标。
• “AVCHD”、“AVCHD Progressive”和“AVCHD Progressive”标志是Panasonic Corporation和Sony Corporation的商标。
• 本产品经过杜比实验室的许可而制造。杜比和双D符号是杜比实验室的注册商标。
• HDMI、HDMI 标志和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 在美国和其他国家的商标或注册商标。
• x.v.ColorUr是商标。
• iMovie、Mac和Mac OS是在美国和其他国家注册的Apple Inc.的商标。
• Android是Google Inc.的商标或注册商标。
• Wi-Fi CERTIFIED 标志是Wi-Fi Alliance的认证标志。
• Wi-Fi Protected Setup 标志是Wi-Fi Alliance 的商标。
• “Wi-Fi”、“Wi-Fi Protected Setup”、“WPA”和“WPA2”是 Wi-Fi Alliance 的商标或注册商标。

• DLNA, the DLNA Logo and DLNA CERTIFIED are trademarks, service marks, or certification marks of the Digital Living Network Alliance.

• 本说明书中提及的其他公司名称和产品名称为各自公司的商标或注册商标。

本产品在AVC专利许可证包的授权范围内，许可消费者在个人及非商业性使用中：（1）遵照AVC标准（“AVC Video”）编码视频，和/或

（2）解码由从事个人及非商业性活动的消费者编码的AVC视频，和/或解码从授权提供AVC视频的视频供应商处获得的AVC视频。除此之外的任何其他使用情况一律不授权或者不包含在内。其他信息可以从MPEGLA,LLC获取。

请访问 http://www.mpegla.com

本产品采用了根据GNU General Public License Version 2.0 (GPL V2.0)、GNU LESSER General Public License Version 2.1 (LGPL V2.1)或其他开源软件许可证允许使用的软件。响应客户的要求，在GPL V2.0或LGPL V2.1的使用许可条件下，可以向客户提供相应源代码的副本。有关相关详细的条款与条件和联系信息，请参阅附带的使用说明书CD-ROM中显示的使用说明书。

与产品配套使用的电池组的环保使用期限为5年。

制造商：松下电器产业株式会社

日本大阪府门真市大字门真1006番地

Web Site: http://panasonic.net

进口商：松下电器（中国）有限公司

北京市朝阳区景华南街5号

远洋光华中心C座3层、6层

原产地：马来西亚

2013年1月发行

在马来西亚印刷

VQT4Q43

F0113KE0
