特征	详情
型号	SEASONIC Focus Plus Platinum 550
电源类型	ATX 12V
额定功率	550 瓦特
效率认证	80 PLUS 白金
尺寸	150 毫米 x 140 毫米 x 86 毫米
风扇	120 毫米，半被动
主要连接器	1 x 24 针，1 x 8 针（CPU），2 x 6+2 针（GPU）
保护	OVP，OCP，SCP，OTP
推荐用途	游戏电脑，工作站
保修	10 年
维护	无需维护，建议定期清洁
安全	符合 CE、FCC、UL 标准
其他信息	兼容模块化和非模块化系统

常见问题 - Focus Plus Platinum 550 SEASONIC

如何检查 SEASONIC Focus Plus Platinum 550 电源是否正常工作？

要检查电源是否正常工作，您可以使用万用表测量电源连接器上的电压。确保电压符合规格（例如，12V、5V、3.3V）。

如果电源无法启动怎么办？

请检查电源是否正确连接到墙壁插座，并且电源背面的开关处于“ON”位置。如果问题仍然存在，请尝试更换另一根电源线。

SEASONIC Focus Plus Platinum 550 电源附带哪些电缆？

电源附带 ATX 24 针电缆、CPU 4/8 针电缆、PCIe 6+2 针电缆、SATA 电缆和 Molex 电缆。请确保使用适合您配置的电缆。

如果电源积尘，如何清洁？

断开电源，使用气泵或带软嘴的吸尘器清除灰尘。切勿打开电源，因为这可能会使保修失效。

SEASONIC Focus Plus Platinum 550 电源安静吗？

是的，该电源设计为静音，配备热控风扇。正常运行时，风扇仅在高负载时启动。

如何判断是否需要更大功率的电源？

如果您向电脑添加了组件（如高端显卡或多个硬盘），并且出现不稳定或重启现象，可能需要更大功率的电源。

我可以将此电源与液冷系统一起使用吗？

可以，SEASONIC Focus Plus Platinum 550 电源兼容液冷系统。只需确保您有适合泵和风扇的连接器。

如果电源发出异常噪音怎么办？

异常噪音可能表示风扇或其他内部组件有问题。检查风扇是否自由旋转且未被阻塞。如果噪音持续，请联系技术支持。

电源是否兼容多 GPU 配置？

是的，SEASONIC Focus Plus Platinum 550 电源支持多 GPU 配置，只要系统总功率不超过 550W。

在哪里可以找到电源的技术规格？

技术规格可在随电源附带的用户手册或 SEASONIC 网站的产品部分找到。

用户手册 Focus Plus Platinum 550 SEASONIC

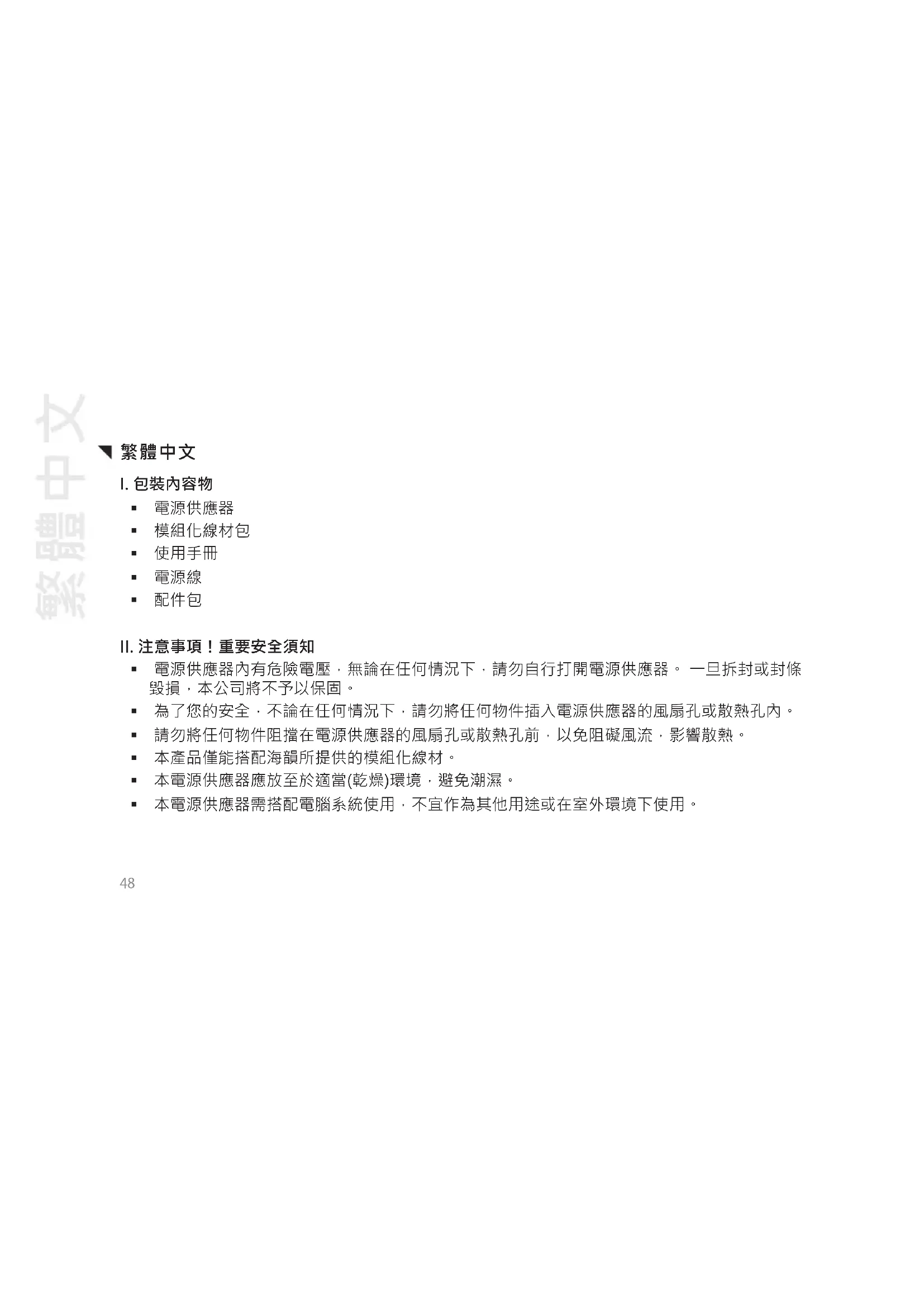

電源供應器
模組化線材包
- 使用手册
電源線
配件包

II. 注意事項！重要安全須知

• 電源供應器內有危險電壓，無論在任何情況下，請勿自行打開電源供應器。一旦拆封或封條毀損，本公司將不予以保固。
• 為了您的安全，不論在任何情況下，請勿將任何物件插入電源供應器的風扇孔或散熱孔內。
• 請勿將任何物件阻擋在電源供應器的風扇孔或散熱孔前，以免阻礙風流，影響散熱。
• 本產品僅能搭配海韻所提供的模組化線材。
• 本電源供應器應放至於適當(乾燥)環境，避免潮濕。
• 本電源供應器需搭配電腦系統使用，不宜作為其他用途或在室外環境下使用。

III. 拆除舊電源

1. 請先研讀第二章節：注意事項！重要安全須知
2. 請先確認系統已經關機。電源“I/O”開關切到“O”(關閉)位置，並拔除連接市電的電源線。
3. 打開電腦機殼。(詳細資訊請參閱電腦機殼的使用手冊。)
4. 請小心地將各式電源接頭自主機板及其他周邊設備拔除。
5. 將電源供應器鎖在機殼內的螺絲自電腦機殼的背版鬆開。
   6.小心地將舊電源從電腦系統中取出。

IV. 安裝新電源

1. 請將新購買的海韻電源置換到您的電腦機殼內，並用螺絲包內的螺絲將電源供應器鎖在電腦機殼內，請不要鎖太緊，以免滑牙。

a. 有風扇電源：請將電源體帶通風孔的一面朝向主機板的位置。(視電腦機殼的類型而定，電源體帶風通風孔的一面可能朝上或朝下。)
b. 無風扇電源：海韻電子建議您將電源體通風口面朝上。若有必要，電源反側亦附有額外的螺絲孔，讓您朝下安裝電源。

2.連接主機板：

a.海韻的電源接頭有防呆設計，切勿勉強插接，並確認各電源接頭都能安全地插入正確位置。

b. 將線材包內24/20-Pin線材與電源供應器連接的接頭，插接至電源供應器背板上的對應插槽內。
c. 將24/20-Pin主輸出接頭的另一端連接至主機板上的對應插槽。
d. 根據不同主機板的需求，有時需將24/20-Pin主輸出接頭中的4-Pin移除，使之成為20-Pin接頭以支援主機版。
e. 依據需求，連結 + 12 V 4-Pin連接頭或(及)EPS + 12 V連接頭。
f. 若您的系統支援雙組EPS + 12 V，請將第二組CPU線材的8-Pin接頭那一端與電源供應器對應的8-Pin插槽連接，再將另一端的8-Pin接頭連接於主機板的適當位置。

3.連接周邊零件：

a. 將周邊線材插接至電源供應器背板上對應的插槽，再將周邊線材的另一端差接至正確的周邊零件。
b.海韻的電源接頭有防呆設計，切勿勉強插接。
c. 確認各電源接頭都能安全地插入正確位置。

1. 依照機殼說明書的指示蓋上電腦機殼。
2. 插接包裝盒內所附的電源線，並將電源供應器上的“I/O”開關切換至“I”（開啟）的位置。
3. 恭喜您成功安裝海韻電子的PRIME電源供應器！

V.故障排除

若您的電源供應器無法正常運作，在進行維修檢測前，請先依照下列步驟進行檢查。

1. 請先檢查電源線是否確實與電源供應器及市電插座正確插接。
2. 確認市電供電正常。
3. 確認電源供應器上的“I/O”開關切換至“1”（開啟）的位置。
4. 檢查所有與主機板及其他周邊設備上的電源接頭是否有誤插或漏接的情形。
5. 必要時可重複切換“I/O”電源開關數次，每次動作至少需間隔半秒以確認電源供應器確實重新啟動。
6. 若您的電源供應器仍無法正常運作，請造訪海韻電子官方網站www.seasonic.com取得更多技術支援。

附註

• 電源供應器僅能依據主機板及相關零組件的需求被動運作與供電。
• 若主機板故障，則電源供應器將無法運作。
• 若某一周邊設備故障，則電源供應器將無法對其供電。
• 本產品符合最新ErP 2013的標準。為確保正常的系統運作，請務必將主機板BIOS更新至最新版本，並依照ErP 2013的指示設定您的BIOS。(在休眠與正常模式下請開啟所有Energy Savings功能並關閉永遠開啟音效。)若您有任何疑問，請參考主機板的使用說明書。

VI. 保固條款

針對產品做工或材料上的缺陷，海韻電子提供不可轉讓之保固服務。保固期間自購買當天起算。對於符合以下條件，並在保固期限內的產品，海韻電子保留維修或更換良品的權利：

• 消費者必須將產品寄送至原購買商店，並自行負擔郵資。
  產品沒有在超過規範的使用下遭誤用。
  產品非因天災或外力而損壞，這裡所指的天災或外力，包括但不限於雷擊、水災與火災。
  產品的外殼沒有被開啟，保固貼紙保持完好，外觀保持完整。

更多保固資訊，請參考海韻電子官方網站www.seasonic.com/rma。

備註

• 保固條件會因不同地區而有所差異。

VII. 免責聲明

海韻電子已善盡職責提供正確訊息，因此我們將不對消費者在移除舊電源或者組裝新電源時因錯誤或疏失造成零組件或者電源供應器本體的損壞承擔責任。我們將不對非因電源供應器本身造成的損壞承擔責任。

欲取得更多資訊，請參考海韻電子官方網站www.seasonic.com

简体中文

I.包装内容物

• 电源供应器
  模组化线材包
• 使用手册
  电源线
  配件包

II.注意事项！重要安全须知

• 电源供应器内有危险电压，无论在任何情况下，请勿自行打开电源供应器。一旦拆封或封条毁损，本公司将不予以保固。
• 为了您的安全，不论在任何情况下，请勿将任何物件插入电源供应器的风扇孔或散热孔内。
• 请勿将任何物件阻挡在电源供应器的风扇孔或散热孔前，以免阻碍风流，影响散热。
• 本产品仅能搭配海韵所提供的模组化线材。
• 本电源供应器应放至於适当(乾燥)环境，避免潮湿。
• 本电源供应器需搭配电脑系统使用，不宜作为其他用途或在室外环境下使用。

III. 拆除旧电源

1. 请先研读第二章节：注意事项！重要安全须知
2. 请先确认系统已经关机。电源“I/O”开关切到“O”(关闭)位置，并拔除连接市电的电源线。
3. 打开电脑机壳。(详细资讯请参阅电脑机壳的使用手册。)
4. 请小心地将各式电源接头自主机板及其他周边设备拔除。
5. 将电源供应器锁在机壳内的螺丝自电脑机壳的背版松开。
6. 小心地将旧电源从电脑系统中取出。

IV. 安装新电源

1. 请将新购买的海韵电源置换到您的电脑机壳内，并用螺丝包内的螺丝将电源供应器锁在电脑机壳内，请不要锁太紧，以免滑牙。

a. 有风扇电源：请将电源体带通风孔的一面朝向主机板的位置。(视电脑机壳的类型而定，电源体带风通风孔的一面可能朝上或朝下。)
b. 无风扇电源：海韵电子建议您将电源体通风口面朝上。若有必要，电源反侧亦附有额外的螺丝孔，让您朝下安装电源。

1. 连接主机板：

a. 海韵的电源接头有防呆设计，切勿勉强插接，并确认各电源接头都能安全地插入正确位置。

b. 将线材包内24/20-Pin线材与电源供应器连接的接头, 插接至电源供应器背板上的对应插槽内。
c. 将24/20-Pin主输出接头的另一端连接至主机板上的对应插槽。
d. 根据不同主机板的需求，有时需将24/20-Pin主输出接头中的4-Pin移除，使之成为20-Pin接头以支援主机版。
e. 依据需求，连结 +12V4 -Pin连接头或(及)EPS +12V 连接头。
f. 若您的系统支援双组EPS + 12V，请将第二组CPU线材的8-Pin接头那一端与电源供应器对应的8-Pin插槽连接，再将另一端的8-Pin接头连接於主机板的适当位置。

1. 连接周边零件：

a. 将周边线材插接至电源供应器背板上对应的插槽，再将周边线材的另一端差接至正确的周边零件。
b. 海韵的电源接头有防呆设计，切勿勉强插接。
c. 确认各电源接头都能安全地插入正确位置。

1. 依照机壳说明书的指示盖上电脑机壳。
   5.插接包装盒内所附的电源线，并将电源供应器上的“I/O”开关切换至“I”（开后）的位置。
2. 恭喜您成功安装海韵电子的PRIME电源供应器！

V.故障排除

若您的电源供应器无法正常运作，在进行维修检测前，请先依照下列步骤进行检查。

1. 请先检查电源线是否确实与电源供应器及市电插座正确插接。
2. 确认市电供电正常。
3. 确认电源供应器上的“I/O”开关切换至“I”（开后）的位置。
4. 检查所有与主机板及其他周边设备上的电源接头是否有误插或漏接的情形。
5. 必要时可重复切换“I/O”电源开关数次，每次动作至少需间隔半秒以确认电源供应器确实重新启动。
6. 若您的电源供应器仍无法正常运作，请造访海韵电子官方网站www.seasonic.com取得更多技术支援。

附注

• 电源供应器仅能依据主机板及相关零组件的需求被动运作与供电。
• 若主机板故障，则电源供应器将无法运作。
• 若某一周边设备故障，则电源供应器将无法对其供电。
• 本产品符合最新ErP2013的标准。为确保正常的系统运作，请务必将主机板BIOS更新至最新版本，并依照ErP2013的指示设定您的BIOS。(在休眠与正常模式下请开启所有Energy Savings功能并关闭永远开启音效。)若您有任何疑问，请参考主机板的使用说明书。

VI. 保固条款

针对产品做工或材料上的缺陷，海韵电子提供不可转让之保固服务。保固期间自购买当天起算。对於符合以下条件，并在保固期限内的产品，海韵电子保留维修或更换良品的权利：

• 消费者必须将产品寄送至原购买商店，并自行负担邮资。
  产品没有在超过规范的使用下遭误用。
• 产品非因天灾或外力而损坏，这里所指的天灾或外力，包括但不限于雷击、水灾与火灾。
• 产品的外壳没有被开后，保固贴纸保持完好，外观保持完整。

更多保固资讯，请参考海韵电子官方网站www.seasonic.com/rma。

备注

• 保固条件会因不同地区而有所差异。

VII. 免责声明

海韵电子已善尽职责提供正确讯息，因此我们将不对消费者在移除旧电源或者组装新电源时因错误或疏失造成零组件或者电源供应器本体的损坏承担责任。我们将不对非因电源供应器本身造成的损坏承担责任。

欲取得更多资讯·请参考海韵电子官方网站www.seasonic.com

PYCCKM

I. COДЕРЖИМОЕ YПАКOBКИ

BnOK nTaHn
MoynbHa cntema noKIOUeHn Ka6ene
PykoBoODCTBO noJb3ObaTeIa
Ka6eIb nItaHnI
- NaKet c akceccyapamN

II. INPDEUYPEXKDEHNE! BAXHAR NHΦOPMALU O TEXHNIKE BE3ONACHOCTN

HNIKOKA, HN npn KaKnx 6OCToTbCTBax, He BCKpbBaIte 6IOK NITAHNA. KOMNOHEtbl HaxoJrTc NOB BlicOKIM HAprrKeHNEM. BCKpbITNe KOpnyca 6IOKA NITAHNA BJeET 3a CO60J OTKA3 B IAPAHTINHOM OBCNJYKIBAHIN.
3AIPELIJAETCBACTABNtBn6o3aCOBBiBaTbnoCTOpOHHe npEIMeBIBpeWetKy BeHTNIATopa, n6oBCNCTeMy BEHTNIAuIN 6NoKa NITAHNA.
3APPEIaETcpa3MeaaTb noCTOpOHnne npEdMeTbI, KOToPbE MOryT npEnrTCTBOBaT, NIOO orpaHnUbaT b NOTOK BO3dYxa, NepeD BeHTnIaTOpOM, NIOo CnCTeMoB BeHTnlaCmN 6LoKa nITaHn.
- INCIOJIb3YIte TOJIbKO MoIyIbHyIO cnCTeMy NOJKnIOUeHn Ka6eNei Seasonic, KOTOPa

NOCTABNIAETCBAKOMJINEKTE C6JLOKOMIHTAHNA.

XpaHnTe 6IOK nITaHnB cyxOM MeCTe I npedOTbpaaJte nonadHne BnaRn.
BLOK nHTAHnI npedHa3NaueH dny yCTaHOBKn B KOMNbIeTpHyIO CnCTEmy, n He paCCHTaH nJIcNoJIb3OBAHnI 3a ee npedeJAmn, IIn6o BHe NOMEeHnI.

III. 3BJIeUeHHe BIOKA NITAHNIA

1. PekomeHnyem cHaayana 03HaKOMITbcra c pa3deIom II. IpeynpejxdeHne! Bblwe npBbeHbBaxhble CBeHnO 6e3OnaCHOCTn.
2. Y6eHNTecb, yTO CnCTema NOJHOCTbIO OBCTeOHe, yCTaHOBtE BblKJIouaTeNb NtTaHnB bI B IO3NtUIO «O» (BblKJI.) n OTcOeHNHTe Ka6eNb NtTaHnB bI OT 3JeKtpueeCKo p03eTKn.
3. Otkpoite Koprnyc KOMnbIoTepa (Heo6xOaMMyIO INHOpMaIIO MOKHO HaHTN B pyKOBoICTBe NOb3OBaTeJI DaHHoro KOMNbIoTepa).
4. AkkypaTHO OTKJIHcHTe BCE Ka6eJIN NITAHnEOT MaTePHNcKo NJaTbI INepiΦepnHbIX yCTPOINCTB.
5. OTBepHnTe MOHTaXHbIe BNHTbl, KOtOpblc ydePknBaOT 6NOK nITaHna Ha 3aDHei NaHEn KOpnyCa KOMNbIOTepa.
6. AkkypaTHO n3BleKeNTE 6nOK nITaHnI u3 Kopnyca.

IV. YCTAHOBKA BLOKA NITAHNA

1. UCTAHOBNTe 6NOK NITaHnra Seasonic Ha COOTBETCTBYIOUe MeCTO B KOPnyce KOMNbIOTepa n, C NOMOuBIO YeTbIPex MOHTaXhBIX BNHTOB n3 KOMNJIeKta NOCTABKn bII, 3aKpeNITe ero Ha 3aDHei NaHEIN KOpNyca. 3aKpyNBaB BNHTbl, He npunaraTe n36bIToCHbIX ycInn.

a. Ecnn 6nok nntaan Ochauen BCTpoeHHbIM BeHTnIaTOPOm, yCTpOINCTBO CneNyET paCNOJARaTb TaKIM 06pa3OM, YTO6bl erO BepxHra KpbIka 6bIa o6paueHa K MaTePNHcKo INaTe. (B 3aBNCUMOCTN OT TnIa KOMNbIOtePHoro KOpnyca, 3To MOKeT O3HaUaTb, 4To peWeTKa BeHTnJIaTOPa 6yJeT o6paueHa KaB BBePx, TaK N BHN3.)
b. 6nOK nHTAHn 6e3 BeHTNJrTOPOB peKOMeHnyETcM OHTNPOBaT b BEHTNJrOHHoH peWetKoBBEPX.Tem He MeHee,Ha 3aJHei cTOpOHe 6noka nHTAHn IMeIOTc DOONHITeJIbHbIe OTBepCTnI dJIyCTaHOBKn BINTOB, YTO N03BOJraE T yCTaHaBnBaT b erO C npOTNBONIOJxHOH opNEHTaUnei.

2.ПодкlioуенkeКMaTepeHnHcKoi nlaTe:

a. HE ПИКЛАДБIBAΙTE U36bITOUHbIX YCUNI, BCTABNЯ pa3beMbI NITAHNIA, Ha HIX IMeOTcR CпeциальнBLE «КЛIOUH«, He NOЗВОЛЯЮUINE yCTAOHOBITb IX C HeBepHOJ opneHTaJIeN. Y6eДNTecB B HADEЖНСТИ ПОДКЛЮЧЕНИNA pa3beMOB.
b. IopKJIouHTe pa3bem yHnBepcaIbHoro 24/20-KoHTaKTHorO Ka6eJ NITAHN K COOTBeTCTByIOUeMy THe3dy Ha 6Ioke PNTAHN.
c. Ποικλίουητε BΤΟΡΙ ΚΟΕύ ΚΑθεύ ΚΑΚΤΑΚΤΗΟ Καδέλη κΜΑτερινήκου Πηλατε. B 3aBιςμόθι

OT KOHCTpyKcIMMaTePNHCKO NlaTbI, BO3MOxHO, 6yDeT Heo6XoIMo NOcEOHNHTb INN OTcoeINHTb YeTbIPexkOHTaKTHbIMoDyNb 24/20-KoHTaKTHOro pa3bema.

d. EcnI 3TO Heo6xOIMIO, POnKJIIOHTe YTeBIPExKOHTaKTHbI pa3beM +12 B IN KOHHeKTop EPS +12 B.
e. EcnBaaew CnCTeme Tpe6yeTcIbpa3bemaEPS +12B ,noXaanyiCTa,NOKJIIOUHTe 8-KOHTaKTbI pa3bem BTOPOrO 8-KoHTaKTHO rpoBma nITAHN Lpy B COOTBeTcBYIOuie 8-KoHTaKTHOe rHe3do 6Ioka nITAHN. 3aTeM NOKJIIOUHTe BTOPOI KOHeI 3TOrO 8-KoHTaKTHOrO Ka6eJRA K MaTePNHcKoi PnATE.
