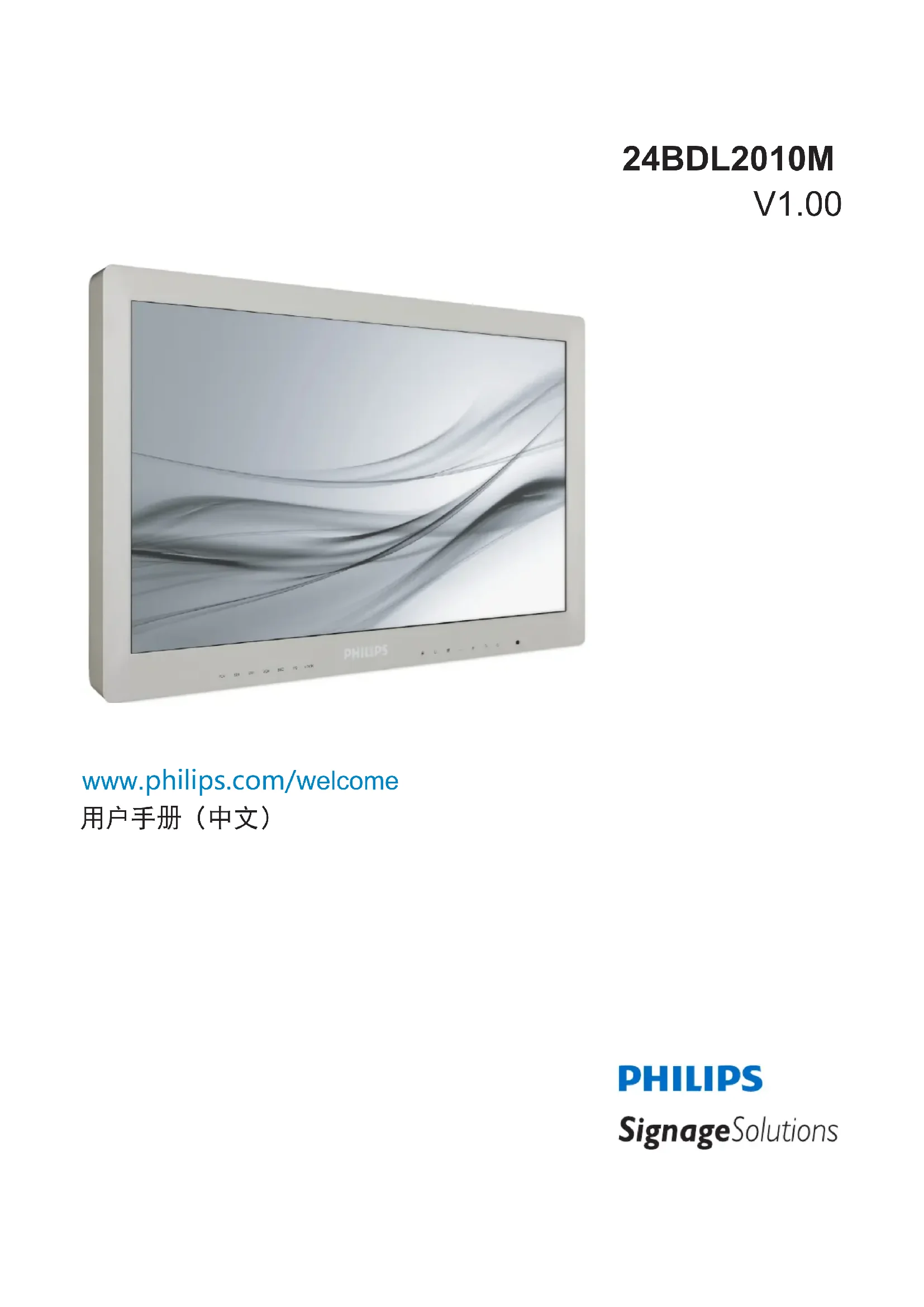

用户手册 Signage Solutions 24BDL2010M PHILIPS

警告:使用本文档中未介绍的控制、调整或过程可能导致碰撞、电气危险和/或机械危险。 在连接和使用显示器时，请阅读并遵循下列注意事项：

• 请勿让显示器受阳光直接照射，并使其远离火炉或其它任何热源。

• 移开任何可能掉入通风孔的物品或者会妨碍显示器电子器件正常散热的物品。

• 放置显示器时，确保电源插头和插座便于插拔。

• 如果刚刚通过拔掉电源线关闭了显示器，则必须等待6秒钟，方可重新接上电源线，以确保正常运行。

• 务必使用由Philips提供的经过认可的电源线。如果电源线缺失，请与您当地的服务中心联系。

• 在使用过程中，请勿让显示器受到剧烈震动或碰撞。

• 在使用或运输期间，请勿敲打显示器或使显示器掉落。

• 为保护显示器以防损坏，请勿过分用力按压液晶面板。移动显示器时，抓住边框将其抬起；抬起时，请勿将手或手指放在液晶面板上。

• 长时间不使用显示器时，应拔掉显示器电源插头。

• 使用略微蘸湿的布清洁显示器时，应拔掉显示器电源插头。电源关闭时，可以使用干布擦拭屏幕。但是，切勿使用有机溶剂（如酒精） 或含氨水的液体清洁显示器。

• 为避免电击或显示器永久性损坏，请勿在多尘、下雨、水附近或过分潮湿的环境中使用显示器。

• 如果显示器被淋湿或受潮了，应尽快用干布擦拭干净。

• 如果异物或水进入显示器，应立即关闭电源，并拔掉电源线。然后，取出异物或擦干水，并送到维修中心进行检修。

• 请勿在炎热、阳光直接照射或严寒的地方存放或使用显示器。

• 为了保持显示器的最佳性能并确保更长使用寿命，我们强烈建议在符合下列温度和湿度范围条件的地方使用显示器。 重要：显示器无人看管时，请务必启动移动的屏幕保护程序。如果显示器将显示静止不变的内容，请务必启用屏幕定期刷新应用程序。长 时间不间断显示静止或静态图像可能会在屏幕上造成“烙印”，也称“残像”或“余像”。这是液晶面板技术的一种常见现象。 多数情况 下，关掉电源一定时间后，“烙印”、“残像”或“余像”会逐渐消失。 警告：严重的“烙印”、“残像”或“余像”不会消失，不能修复。这也不在保修范围内。

• 如需维修或集成，请与您当地的服务中心联系。

• 请勿将显示器放在阳光直接照射的地方。 如果您按照本文档所述进行操作但显示器工作不正常，请联系技术人员或您当地的服务中心。 24BDL2010M

湿度：20%-80% RHiii 在连接和使用显示器时，请阅读并遵循下列注意事项：

• 长时间不使用显示器时，应拔掉显示器电源插头。

• 使用略微蘸湿的布清洁显示器时，应拔掉显示器电源插头。 电源关闭时，可以使用干布擦拭屏幕。 但是，切勿使用酒 精、 溶剂或氨类液体。

• 如果按照本手册中的说明进行操作但显示器工作不正常，请咨询技术服务人员。

• 请勿让显示器受阳光直接照射，并使其远离火炉或其它任何热源。

• 移开任何可能掉入通风孔的物品或者会妨碍显示器电子器件正常散热的物品。

• 使显示器保持干燥。为避免电击，请勿让其遭受雨淋或受潮。

• 如果刚刚通过拔掉电源线或直流电源线关闭了显示器，则必须等待6秒钟，方可重新接上电源线或直流电源线，以确

• 为避免电击或本机永久性损坏，请勿使显示器遭受雨淋或受潮。

• 放置显示器时，确保电源插头和插座便于插拔。

• 重要：务必在使用过程中激活屏幕保护程序。如果屏幕上长时间显示高对比度静止图像，可能会出现图像残留或重影。 这是由于液晶技术固有缺陷而导致的已知现象。大多数情况下，在关闭电源后，图像残留会随着时间推移而逐渐消失。 请注意，图像残留现象无法修理，不在保修范围内。 24BDL2010Miv 中国RoHS 电子电气产品有害物质限制使用标识要求 (中国RoHS法规标识要求) 产品中有害物质的名称及含量。 备注：上表仅做为范例，实际标示时应依照各产品的实际部件及所含有害物质进行标示。 此标识指期限（十年），电子电气产品中含有的有害物质在正常使用的条件下不会发生外泄或突变， 24BDL2010M 电子电器产品用户使用该电子电器产品不会对环境造成严重污染或对其人身、财产造成严重损害的期限。 环保使用期限v 《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品 回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。 产品使用寿命到期后的处置 您的新公共信息显示器中含有可回收和重复使用的材料。有专门的公司能回收本产品，利用其中可重复利用的材料，减少丢弃废物的数量。 请向您当地的飞利浦经销商咨询当地有关应当如何处置您的旧显示器的法律法规。 废旧电气和电子设备 - WEEE 欧盟个人家庭用户注意事项 产品或其包装上的此标记表明，根据欧盟关于废旧电气和电子设备管理的2012/19/EU指令的要求，本产品不能作为普通家 庭垃圾进行废弃。您有责任将本设备交由专门的废旧电气电子设备收集处进行废弃处理。欲知可以丢弃这些废旧电气电子 产品的地方，请与当地政府部门、废弃物处理机构或您购买产品的销售店联系。

请按照当地、州及联邦法律进行废弃处理。有关废弃或回收信息，请访问：www.mygreenelectronics.com或www.eiae.org。 您的新公共信息显示器中含有多种可回收利用的材料。 请按照当地、州及联邦法律进行废弃处理

对于欧盟:交叉扶轮垃圾桶意味着废弃电池不能作为一般生活垃圾！ 废弃电池拥有单独的收集系统，以便按照法律进行

有关收集和回收计划的详情，请联系地方当局。 对于瑞士:请将废弃电池送回销售地点。 对于其他非欧盟国家:有关废弃电池的正确处理方法，请联系地方当局。 根据欧盟指令2006/66/EC，必须适当处理电池。当地服务部门应该分类收集电池。

此为A及产品。在生活环境中，该产品可能会造成无限电干扰。在这种情况下，可能需要用户 对干扰采取切实可行的措施。

2.1. 控制面板 2.2. 输入/输出端子

3.1.1. 使用S-VIDEO视频输入

7.1. 像素和子像素 7.2. 像素缺陷类型 坏点定义 7.3. 亮点缺陷 7.4. 暗点缺陷 7.5. 临近像素缺陷 7.6. 像素缺陷容许规格

5.1.1. OSD菜单导航-使用显示器的控制按钮

• 此产品包装在一个纸箱中，并附带标准配件。

• 打开纸箱后，请确认物品齐全且完好无损。 1.2. 包装箱内物品 请确认包装箱中包括以下物品：

显示器的设计和附件可能与上图所示存在差异。

• 对于所有其他区域，使用的电源线应与电源插座的交流电压匹配，符合该国家/地区有关安全法规的规定并经过认证。

• 您可将包装箱及包装材料保留下来，以便日后运输显示器。 1.3. 安装注意事项

• 由于本产品属于大功耗产品，请始终使用为其专门设计的插头。如果需要延长线，请咨询服务提供商。

• 本产品应安装在一个平面上，以避免倾翻。产品后部与墙之间应保持一定的距离，以保持适当的通风。应避免将产品安装在厨房、浴 室或任何其他高湿度的地方，以免缩短电子元件的使用寿命。

• 本产品只有在海拔3000米以下的高度才能正常工作。 如果安装地点的海拔高度超过3000米，可能会出现一些异常状况。

使用此按钮打开显示器电源或使显示器进入待机状态。

OSD主菜单相关功能调节选项，以及进入菜单的时候选择

2.2. 输入/输出端子 RS232网络输入/输出，供环通功能使用。 DVI 视频输入。 S-VIDEO 视频输入

USB USB 5V/2A3. 连接外部设备 3.1. 连接外部设备

屏幕显示(OSD)的整体结构如下所示 。以后调整显示器时可以作

5.1. OSD菜单导航 OSD菜单导航 - 使用显示器的控制按钮

2. 按[ ]或[ ]按钮选择要调整的项目。

4. 在子菜单中，按[ ]或[ ]按钮切换项目，如果有子菜单，

按[ ]按钮进入子菜单,在通过[ ]或[ ]调整设置

5. 按[ ]按钮返回前一菜单，或者按多次[ ]按钮退出

2. 按[ ]或[ ]进行上下选择信号源，按[ ]确定所选择的信

3. 也可以通过左侧快捷信号快捷切换至Ypbpr、SDI、DVI、VGA、

您可以根据视频源更改画面格式。每种输入源分别有不同的可用 画面格式。可用画面格式与视频源相关：

按[ ]弹出OSD菜单，再度按[ ]进入二级菜单，选择画

按[ ]或[ ]进行上下选择，按[ ]确定选择的画面格

• PC模式：宽屏幕、4:3、放大1、放大2

• 视频模式:宽屏幕、4:3 画面 亮 度伽马 对比度电脑 黑电平色温 饱和度设置 色 调清晰度画面格式

可从宽屏幕、4:3两模式之间进行切换 画面 亮 度伽马 对比度电脑 黑电平色温 饱和度设置 色 调清晰度画面格式宽屏幕4:3放大1放大2

• PC模式：宽屏幕、4:3、放大1、放大2

4:3 生成4:3格式的画面，并在画面每一侧显

放大1 将图像中央80%区域以16:9格式重现，不

放大2 将图像中央60%区域以16:9格式重现，不

控制LCD显示区域内的水平图像位置。 按[ ]按钮右移屏幕。 按[ ]按钮左移屏幕。

控制LCD显示区域内的垂直图像位置。 按[ ]按钮上移屏幕。 按[ ]按钮下移屏幕。

选择信号输入的亮度性曲线，共有12组供选择

用于调节色温，可于冷色、普通、暖色之中选择，也指出

调整菜单无操作时可停留的最大时间,选项包括10秒、20秒、 30秒、40秒、50秒、60秒

RGB/YPBPR 打开或者关闭视频分量（快捷信号菜单会相对变化）

480i 720 480 59.94 Hz 27 MHz 4:3 修改的NTSC标准 480p 576i 720 576 50 Hz 27 MHz 4:3 修改的 PAL 标准 576p HDTV 分辨率：

• 在HD 1080模式（1920 x 1080, 60Hz）下，PC文本质量最佳。

• 您PC显示屏的显示效果可能因厂商（及Windows版本）不同而异。

• 请查阅PC说明书以了解有关将PC与显示器相连的信息。

• 当水平同步信号在RGB模式下看起来出现异常时，请检查PC的省电模式或线缆连接。

• 显示设置表符合IBM/VESA 标准，并基于类比输入。

• DVI 支持模式被视为等同于PC支持模式。

• 对于每种模式，垂直频率的最佳时序是60Hz 。 75 Hz 49.5 MHz 60 Hz 108 MHz10

我们采用一些业内最先进的制造工艺和严格的质量控制，致力于提供最优质的产品。但是，等离子显示屏和液晶显示屏使用的PDP/TFT面 板上的像素或子像素缺陷有时难以避免。没有一家厂商可以保证所有面板都没有像素缺陷，但是飞利浦保证会在保修期内按照当地保修条 款对任何缺陷数超出可接受范围内的等离子显示屏和液晶显示屏进行维修。 此声明说明了各种类型的像素缺陷并定义了液晶屏幕可接受的缺陷级别。为了达到按保修条款进行维修的条件，像素缺陷数必须超过一定 水平，如参考附表中所示。如果液晶屏幕符合规格要求，则拒绝执行质保退换/召回。另外，由于某些像素缺陷类型或组合比其它情况更 明显，对于这种情况，飞利浦设置了更高的质量标准。 7.1. 像素和子像素

一个像素或像元由基色为红、绿、蓝的三个子像素构成。许多像素在一起形成一个图像。 当一个像素的所有子像素都变亮时，三个不同颜色的子像素一起作为一个白色像素显示 当所有子像素都变暗时，三个不同颜色的子像素一起作为一个黑色像素显示。子像素的 其它亮、暗组合将显示为一个其它颜色的像素。 7.2. 像素缺陷类型 + 坏点定义 像素和子像素缺陷会以不同方式显示在屏幕上。有三类像素缺陷，每类中又有多种子像素缺陷类型。 坏点定义 = 什么是有缺陷的“点”？ : 一个或多个临近的有缺陷的子像素定义为一个“坏点”。有缺陷的子像素数量与确定有缺陷的点无关。也就是说有缺陷的点可以由一个、 两个或三个暗或亮的有缺陷的子像素构成。 RR G B 一个点 = 一个像素；由红、绿、蓝的三个子像素构成。 7.3. 亮点缺陷 亮点缺陷是指有像素或子像素总是亮或“激活”。亮点缺陷的示例如下： 一个发亮的红、绿或蓝子像素 二个相邻发亮的子像素：

三个相邻发亮的子像素（一个白色像素） 24BDL2010M11 7.4. 暗点缺陷 暗点缺陷是指有总是暗或“关闭”的像素或子像素。暗点缺陷的示例如下： 一个暗点 两个临近暗点 = 1对暗点 两个暗点，规范定义了暗点之间的

7.5. 临近像素缺陷 因为相互临近的同类型像素和子像素缺陷更明显，所以飞利浦还指定了像素缺陷临近度的容许限度。您可以在下表中找到有关以下内容的

7.6. 像素缺陷容许规格 要达到因保修期内的像素缺陷而进行维修的资格，飞利浦等离子显示屏/液晶显示屏的PDP/TFT面板上的像素或子像素缺陷必须超过下表

亮点缺陷 可接受的程度 1个亮的子像素 2 黑点缺陷 可接受的程度 1个暗的子像素 10 所有类型的总缺陷点 12 注意：* 1或2个临近的子像素缺陷 = 1个坏点 7.7. MURA 一些液晶显示(LCD)面板上有时会出现暗点或斑点。这是业内已知的Mura现象，是“不均匀”的日语表述。它用于描述不规则的图案或 区域，该区域在特定条件下会出现屏幕亮度不均匀现象。 Mura是液晶排列层退化的结果，通常由于在较高环境温度条件下长期运行而导致。 这是业内广泛存在的一种现象，Mura无法修复。它也不在我们的保修范围内。 Mura自液晶技术出现以来一直存在，随着屏幕越来越大且24/7地运行，许多显示器都在弱光条件下运行。所有这些都增加了Mura影响显

如何识别MURA Mura有许多表象，原因也有许多。下面列出了一些原因：

• 热诱导应力 - 长期高温运行 如何避免MURA 虽然我们不能保证每次都彻底消除Mura，但一般情况下，可通过下述方法尽量减少Mura现象的发生：

• 降低显示器周围环境的温度 24BDL2010M12

• 请勿将手、脸或其他物体放在显示器通风孔附近。由于从通风孔排出的高温气体，显示器顶部通常非常热。如果您身体的任何部位 太靠近此位置，可能会引起灼伤。将任何物体放在显示器顶部也可能会因高温而对物体或显示器本身造成损坏。

• 在移动显示器前，务必断开所有线缆。在线缆连接的情况下移动显示器可能会损坏线缆，并导致火灾或触电。

• 为安全起见，在进行任何类型的清洁或维护操作之前，应从墙壁插座拔掉电源插头。

• 显示器前部已经过特殊处理。请只使用清洁布或柔软、不掉毛的布轻轻擦拭表面。

• 如果表面变脏，请将柔软、不掉毛的布在温和的清洁剂中浸湿。然后，将布拧干。用布擦拭显示器表面以去除污渍。然后，使用同

• 请勿用手指或其他任何硬物刮擦或敲击面板表面。

• 请勿使用诸如喷雾剂、溶剂及稀释剂等挥发性物质。

• 如果机壳变脏，请使用柔软的干布进行擦拭。

• 如果机壳非常脏，请将不掉毛的布在温和的清洁剂中浸湿。将布尽量拧干。然后擦拭机壳。再使用另一块干布擦干。

• 请勿让任何水或清洁剂接触到显示器表面。如果水或湿气进入设备内部，可能会造成操作问题和触电危险。

• 请勿用手指或其他任何硬物刮擦或敲击机壳。

• 请勿在机壳上使用诸如喷雾剂、溶剂及稀释剂等挥发性物质。

• 请勿将任何塑料或PVC制品长期放在靠近机壳的位置。 8.2. 故障排除 现象 可能的原因 解决方法

显示器上出现干扰或可以听到噪音 由周围的电气设备或荧光灯所造成。 将显示器移到其他位置看看干扰是否可以减

信号线未正确连接。 确保信号线牢固连接到显示器后部。 画面扭曲，有不正常的图案

2. 检查视频信号源，看看它是不是超出了

3. 如果图像超出屏幕尺寸，扫描模式可能

使用屏幕菜单中的纵横比或自订缩放功能来 微调屏幕几何形状和时钟频率参数。

屏幕上的有些像素可能未激活。 此显示器在制造过程中采用了非常高的精密 技术：但是，有些时候，显示器上的有些像 素仍可能不显示。这并非故障。 显示器断电后，显示器屏幕上仍然出现图像 残留。（静止画面的例子包括：徽标、视频 游戏、计算机图像和以4:3标准模式显示的

静止画面的显示时间过长 请勿让静止图像的显示时间过长，否则会在 显示器上出现永久性的图像残留。 24BDL2010M13

16:10 像素数 1920(H)x1200(V) 点距 0.270(H)x0.270(V)[mm] 可显示颜色 16.7 million colors 亮度（典型） 300 cd/m

对比度（典型） 1000:1 视角 178度 机型 24BDL2010M

IEC320-C14 输入接口 4PIN 直流输出
