用户手册 22PFL3120 PHILIPS

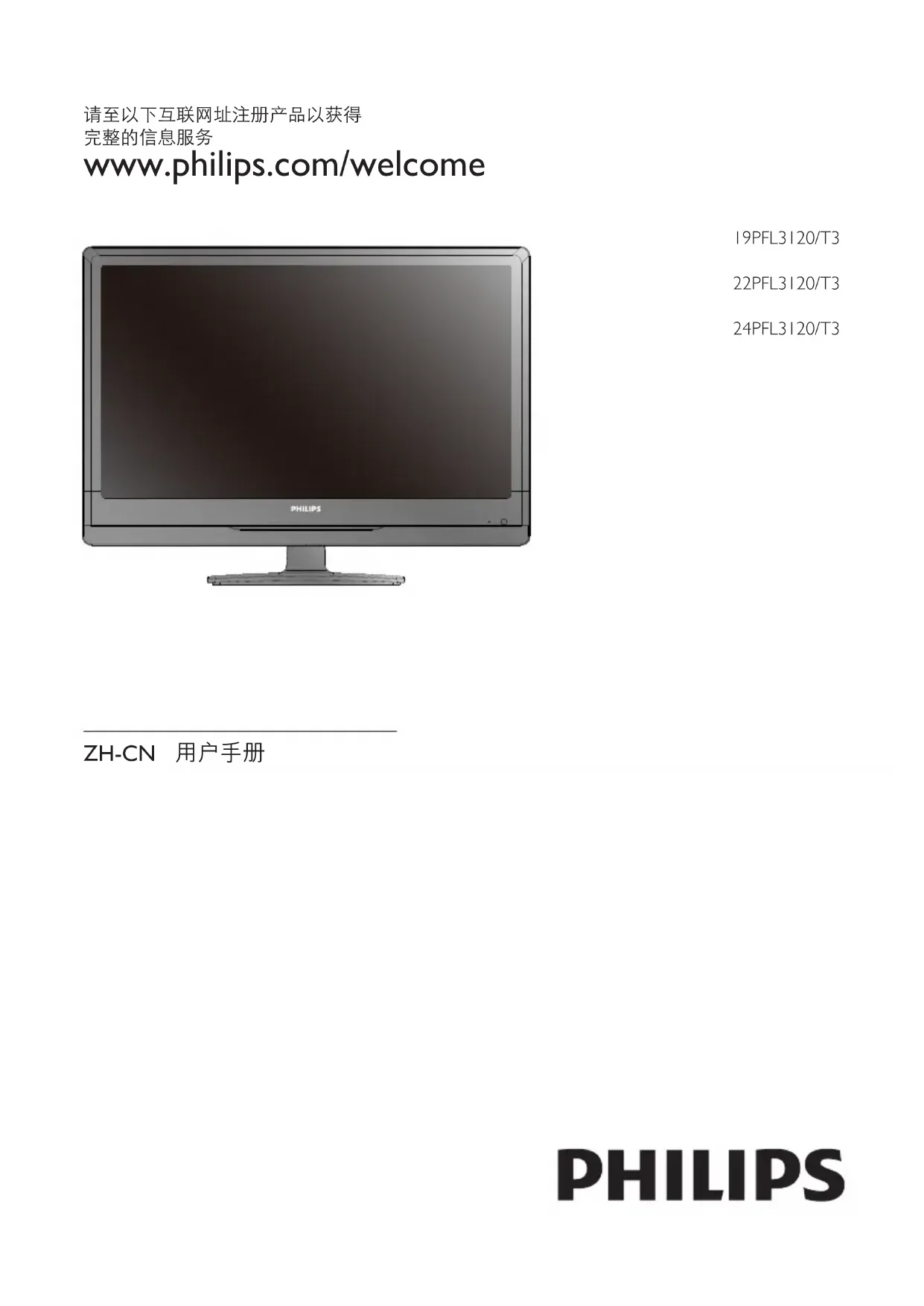

www.philips.com/welcome ZH-CN 用户手册1 8 产品信息 17 支持的显示分辨率 17 多媒体 17 调谐器/接收/传输 17 遥控器 17 电源 17 支持的电视机安装托架 18 产品规格 18 9 故障排除 20 电视机常见问题 20 电视频道问题 20 画面问题 20 声音问题 21 HDMI连接问题 21 计算机连接问题 21 联系方式 21 10中国电子信息产品污染控制标识要求 22

1 公告 2 2 重要信息 3 3 您的电视机 5 侧面控件和指示灯 5 遥控器 5 4 使用电视机 7 打开/关闭电视机或将其切换为待机 7 切换频道 7 观看连接的设备 7 调节电视机音量 8 5 充分利用电视机 9 访问电视机菜单 9 更改画面和声音设置 9 功能设置 10 电脑设置 11 从USB存储设备中查看图片和播放音乐 12 将电视机重置为出厂设置 12 6 安装频道 13 自动安装频道 13 手动安装频道 13 重命名频道 13 7 连接设备 14 背面插口 14 侧面插口 15 连接计算机 16

ZH-CN2 HDMI、HDMI徽标和高清多媒体接口是 HDMILicensingLLC的商标或注册商标。 Philips和Philips盾牌图形是皇家飞利浦电子股份有限公司的注册商标，其使用需遵循皇家飞利浦电子股份有限公司的许可。 1 公告 2011© KoninklijkePhilipsElectronicsN.V

规格如有更改，恕不另行通知。所有商标均是KoninklijkePhilipsElectronicsN.V或它们各自所有者的财产。PTC Technology Co., Ltd.保留随时更改产品的权利，而且没有义务对较早前提供的产品进行相应的调

本手册中的材料对于此系统的设计用途来说已经足够。如果产品或其单个模块或程序用于除此处指定用途之外的其它目的，则必须首先确认其有效性和适合性。PTC Technology Co., Ltd.保证材料本身没有侵犯任何美国专利。未明示或暗示其它保证。对于本文档内容中的任何错误，以及因本文档内容造成的任何问题，PTC Technology Co., Ltd.概不负责。PTC Technology Co., Ltd. 会尽快地纠正用户报告的错误并将其公布在PTC Technology Co., Ltd.支持网站上。

此液晶显示产品具有很高的彩色像素。尽管其有效像素高达99.999%或更高，但屏幕仍可能持续出现黑点或亮点（红色、绿色或蓝色）。这是显示器的结构属性（在通用行业标准之内），不是故障。

用户不可更换任何组件。请勿打开或取下电视机后盖暴露出产品内部。必须由 Philips服务中心和官方修理店进行维修。否则所有声明或暗示的保修都将失效。本手册中明确禁止的任何操作、本手册中未建议或授权的任何调整或装配步骤均不

请遵循以下注意事项，以避免因电视机掉落

将电视机放在较高的家具（如书柜）上时，一定要将家具和电视机都固定到墙

切勿将电视机安装在封闭空间内。始终在电视机周围留出至少4英寸或10厘米的空间以便通风。确保窗帘或其它物体不会遮挡电视机上的通风槽。

在将电视机连接到电源插座上之前，请确保电源电压与电视机背面印刷的值相匹配。如果电压不同，切勿将电视机连

为便于从电源插座上断开电视机的电源线，请确保您始终可以完全接触到电源

雷雨天气来临之前，请断开电视机与电源插座及天线的连接。在雷雨天气里，切勿触摸电视机、电源线或天线的任何

如果在低于5°C的温度下运送电视机，请先拆开电视机的包装，待电视机适应了室温后再将电视机连接到电源插座上。 2 重要信息在使用电视机之前，请阅读并理解所有说明。因未遵守说明而造成的损坏不在保修

切勿让电视机与雨或水接触。切勿将液体容器（例如花瓶）放置在电视机旁边。如果将液体洒到了电视机表面或内部，请立即断开电视机的电源。请与 Philips客户服务中心联系，对电视机进

切勿将电视机、遥控器或电池放在明火或其它热源（包括直射的阳光）附近。为避免火焰蔓延，请始终使蜡烛或其它明火远离电视机、遥控器和电池。

旋转电视机时，请确保电源线不会绷紧。电源线绷紧会使电源连接变松，进

请避免电源插头产生拉力。松动的电源插头可能产生火花或者导致起火。小心人身伤害或电视机损坏！

将电视机安装在机座上时，请仅使用提供的机座。将机座牢固地固定到电视机上。将电视机放在水平、平坦且可承受电视机和机座总重量的表面上。

采用壁挂方式安装电视机时，请仅使用可承受电视机重量的壁挂安装托架。将壁挂安装托架固定到可承受电视机和

尽量避免静止图像。静止图像是在屏幕上保持很长时间的图像。例如屏幕菜单、黑条和时间显示。如果必须使用静止图像，请降低屏幕的对比度和亮度，以

用柔软的湿布擦拭电视机和框架。切勿使用酒精、化学品或家用清洁剂等物

小心损坏电视机屏幕！切勿使用任何物体接触、推按、摩擦或敲击屏幕。

如果产品上贴有带叉的轮式垃圾桶符号，则表示此产品符合欧盟指令2002/96/EC。请自行了解当地的电子和电气产品分类收集系

正确弃置旧产品有助于避免对环境和人类健康造成潜在的负面影响。本产品包含欧盟指令2006/66/EC涉及的电池，该电池不可与普通生活垃圾一起处理。请自行了解当地关于分类收集电池的规定，正确弃置电池有助于避免对环境和人类健康

a (电源开关) 按此按键打开和关闭电视。关闭电视时，电视会进入节能模式，不会完全断电，除

b 0-9(数字按钮) 按0-9选择频道；3-5秒后频道改变。 c 回看按此按键返回上一个观看过的电视频

3 您的电视机感谢您的惠顾，欢迎光临Philips！为了您能充分享受Philips提供的支持，请在 www.philips.com/welcome注册您的电视

a 音量+/-：增加或降低音量。 b 频道 / ：切换到下一或上一频道。 c (菜单)：打开或关闭主菜单。 d (信源)：按此键显示各种信号源列表。 e (电源)：打开或关闭本产品。除非实际拔掉电源线，否则本产品始终都不会完

ZH-CN6 p 视频按此按键将信源切换到视频模式。 q 信源按此按键显示各种信号源列表。 r 菜单按此按键可显示各种便捷功能和菜单快捷键。O S D（屏幕显示）菜单项目视输入

s -/-- 使用0-9和此按键选择1~3位数频道。

使用遥控器时，请将其靠近电视机并朝向遥控传感器。确保遥控器与电视机之间的直线距离内没有家具、墙壁或者其它物体

VPP d 显示按一下可显示与频道或节目（若有）相关的信息。O S D（屏幕显示）在几秒内将超时消失，或再按一下可即刻关闭显

按上下左右可选择可用的选项或调整 OSD菜单设置。 g 静音按此按键实现静音。再按一下或按音量 +

h 分量信号按此按键将信源切换到分量信号模式。 i HDMI/计算机第一次按此键将信源切换到HDMI模式；再按一次将信源切换到计算机模式；重复按此键则循环切换HDMI/计算

j 缩放重复按此按键可浏览画面比例模式设置：一般信源下有16：9模式、4：3模式、放大1、放大2；在电脑模式下有4：3模式、1 6 ：9 模式。 k 音质重复按它可循环选择可用的声音模式：标准、音乐、对白、用户。音质模式也可以在“ 声音设置 ”中找到。

即“上一首开始/暂停结束下一首”。 m 冻结第一次按下冻结画面，再次按下解除冻

n 画质重复按此按键可循环选择可用的图像模式：标准、鲜艳、用户、电影、省电模式。图像模式也可以在“画面设置”中找到。 o 电视按此按键将信源切换到电视模式。 ZH-CN7

尽管待机时电视机的耗电量很少，但电视机会继续耗电。当长时间不使用电视机时，请将电视机电源线与电源插座断开。

按遥控器上的“P+/P- ”或电视机侧面

在选择某一设备作为电视机的信号源前，请先

2 按或选择信号源。 3按OK确认选择。 »电视机将切换到所选的信号源。 4 使用电视机本节帮助您进行基本的电视机操作。打开/关闭电视机或将其切

如果指示灯为红色，请按遥控器上的 (待机-开机) 或电视机侧面的“ 电

按遥控器上的 (待机-开机)或者电视机侧面的“ 电源 ”键。

[鲜艳]：增强的画面对比度和清晰

[省电模式]：减少背光强度以节约

[用户]：提供用户自行设定的模式。

[色饱和度]：调节颜色饱和度。

[色调]：调节色度（只在 T V 、A V 输入信号为 N T S C 制式时 , 才会显示并可调节）。

[清晰度]：调节图像清晰度。

[色温]：白色偏蓝色调([冷色]) 、白色偏红色调([暖色])、白色色调([标准])或在电脑模式时用户可自行定义白色色调。

[画面比例]：一般信号源有 4 ：3 、1 6 ：9 和放大1、放大2模式。在电脑模式下有：4 ：3 、1 6 ：9 。画面比例也可以用遥控器的

1按缩放。 »将显示画面比例，并可以针对画面

菜单可帮助您设定频道、更改画面和声音设置以及访问其它功能。 1 按菜单。

[图像]/[声音]/[功能]/[搜台]：（此设置只在电视模式中可用。）/ [电脑]：（此设置只在电脑模式中可

更改画面和声音设置以适合您的喜好。您可以应用预定义的设置，也可以手动更改

1 按菜单。 »将显示[图像]菜单。 2 按从以下设置中选择并调整：

移动选择退出图像模式用户对比度 50亮度 50色饱和度 50清晰度 50画面比例 16：9降噪关色温暖色色调 0 ZH-CN10

1 按菜单。 2 按选择[功能]。 »将显示[功能]菜单。 3 按进行选择和调整：

[菜单语言]：调整电视机的语言设

[菜单显示时间]：设定菜单显示的时

[睡眠定时]：设置闲置多少分钟后电视机会自动进入待机状态（电脑模式/USB下无睡眠定时功能）。• [高级对比度]：将对比度设置到最高。(PC模式下没有高级对比度选

[背光控制]：调节屏幕亮度（当背光控制值偏低时，开机时可能看到瞬间白闪，此为正常现象。动态对比度为开时，该项隐藏）。• [童锁]：当童锁为开时：• 进入搜台菜单时需要输入四位数字密码。• 收看被锁定的频道需要输入四位数字密码。• 进入童锁子菜单需要输入四位数字密码。在开机状态，只需要输入一次正确的密码就可以解开所有的密码。• 童锁初始用户密码0000，用户可自行修改密码；为了防止用户忘记密码，特设定超级密码3448用于进入童锁设定用户密码。注：超级密码不作为用户密码使用，只能用于设定用户密码（电视信源才有此项）。• [系统重置]：将当前设置重置为默

[16：9]：将经典的4:3格式比例调整为16:9 [4:3]：显示经典的4:3格

[放大1]：水平延展的 1 6 : 9图像显示。使用此模式图像的左右两边会被部分

[放大2]：将4:3格式比例调整为16:9。（PC 模式只有4:3和16:9

1 按菜单。 2 按选择[声音]。 »将显示[声音]菜单。 3 按进行选择和调整：

[声音模式]：声音模式也可以通过按遥控器上的音质进行调整。
[标准]：在高、中、低音各音域均有平衡出色的音质表现。• [音乐]：增强高音和低音，在聆听钢琴及管弦乐器等演奏时可表现出清亮透彻的纯净音质。• [对白]：增强人声频谱所涵括的音域表现，适合于收看新闻及艺文性节目。• [用户]：提供用户自行设定所有音效参数的合适数值。• [低音]：调节低音级别。• [高音]：调节高音级别。• [平衡]：调节左右扬声器的平衡。• [音效]：设置音效模式：FM单声道或立体声。• [虚拟环绕]：设置虚拟环绕：启动

[AVL]：启动自动音量调整。ZH-CN11 锁定或解除锁定一个或多个频道 1 按菜单。

2 按选择[搜台]>[频道锁定]。 3 选择频道。按OK锁定或解除锁定的频

关闭电视机然后再次打开，以使更改生效。

1 按菜单。 2 按选择[电脑]。 »将显示[电脑]菜单。 3 按进行选择和调整：

您可以设置定时器，以便在指定的时间将电视机切换到待机模式。

在使用计时器前，请先设置睡眠时间。电视机自动切换到待机模式（睡眠

2 按选择[功能]>[睡眠定时]。 »将显示[睡眠定时]菜单。 3 按以设置睡眠时间。 »睡眠定时器最多可以设置为180分

通过锁定电视机控制器，您可以禁止儿童观看特定的节目或频道。

1 按菜单。 2 按选择[功能]>[童锁]。 3 用数字按钮输入密码。 »按屏幕上的说明创建或更改密码。

如果您忘记了密码，请输入“3448”进入童锁

1 在USB浏览器视图中，选择[音乐]，然后按OK进入。 2 按选择音乐曲目或专辑。按回看可在音乐列表和音乐文件夹视图之间切

请遵循此过程，以避免损坏USB存储设备。 1按菜单退出USB浏览器。 2 先等待五秒钟，再断开USB存储设备的

将电视机重置为出厂设置您可以恢复电视机的默认画面和声音设置。频道安装设定保持不变。 1 按菜单。 2 选择[功能]>[系统重置]。 3按OK进入重置菜单，选择[是]按OK进

4按菜单退出。从USB存储设备中查看图片

使用USB接口查看/收听存储在USB存储

您的电视机仅支持FAT/FAT32格式的USB闪存。电视机不支持其它可以连接到USB端口的设备，包括但不限于以下设备：便携式存储设备（如外接硬盘和微型硬盘）、MP3播放器、数码相机、手机、便携式视频播放器及便携式多

1 打开电视机。 2 将USB存储设备连接到电视机。 3 按信源，按选择[USB]。 4按OK确认。

1 选择图片，按 OK进入[图片]文件夹。 2 按选择照片/图片文件夹。 3按显示查看照片的全屏图像；按菜单退

在全屏模式下，按可在照片之间移动。

1 按信源，按选择[USB]。 2 按选择[设定]进入设定菜单。 3 按从以下设置中选择并调整

[投影片播放速度]：设置图片播放

[投影片特效]：设置图片切换效果。 4按菜单退出[设定]。 ZH-CN13 2 按选择[搜台]>[ 频道跳过 ] ，按 OK。 »将显示[频道跳过]菜单。 3 按选择需要跳过的频道，然后按OK

»按菜单键退出菜单，按遥控器上的"P+/P-"键，将会跳过被选为跳过

要访问跳过的频道，请重复步骤1到4，然后按OK取消勾选。

1 按菜单。 2 按选择[搜台]>[ 频道交换 ] ，按 OK。 »将显示[频道交换]菜单。 3 按选择需要交换的频道，然后按OK

1 按菜单。 2 按选择[搜台]>[ 手动搜台 ] ，按 OK。 »将显示[手动搜台]菜单。 3 选择频道，调整到要重命名的频

4 按选择频道名称。 5 按选择字符。 6按菜单完成频道重命名。

频道名称最多可以包含5个字符。 6 安装频道本章介绍重新设定和微调频道的方法。

本节介绍自动搜索和储存频道的方法。 1 按菜单。 2 选择[搜台]>[自动搜台]。 3按OK。 4 TV开始自动搜台。

1 按菜单。 2 选择[搜台]>[更新搜台]。 3按OK。 4 TV开始更新搜台。

搜索并储存新的电视频道 1 按菜单。 2 按选择[搜台]>[手动搜台] ，按 OK。 »将显示[手动搜台]菜单。 3 选择[频率]按数字按钮手动输入五位

4 按 3~5S后进入搜索。 5 按菜单退出。

ZH-CN14 b HDMI输入来自高清数字设备（如 Bl u - ray播放机）的数字音频和视频输入。通过DVI或VGA连接时需要额外的音

c PC输入和PC音频输入来自计算机的音频和视频输入。 d 分量信号输入来自模拟或数字设备（如DVD播放机或游戏机）的模拟音频和视频输入。 ӣ୏Ғ՚૿ҵ<3䷇乥Ꮊ䷇乥ে

% 5 VGA6)஺ை૿ҵ 6)૿ҵ 7连接设备本节介绍如何使用不同的插口连接各种设备，并对快速入门中提供的示例加以补

将设备连接到电视机时，可根据您可以获得的插口类型和您的需要使用不同类型的插

a 天线输入天线、有线或卫星信号输入。

86%䕧ܹ USB 从USB存储设备输入的数据。 e 视频输入用于连接具有COMPOSITEVIDEO（复合视频）功能的视频设备上的COMPOSITE

VIDEO输出插孔，音频（L/R）插孔可以将

将计算机监视器的刷新频率设置为 60Hz。用以下插口之一连接计算机：

通过DVI或VGA进行连接时需要额外的音

视频播放：N T S C 、P A L

环境温度：5到40摄氏度 8 产品信息产品信息如有更改，恕不另行通知。有关详细的产品信息，请转到www.philips. com/support。

设计和规格如有更改，恕不另行通知。 19PFL3120/T3

重量：2 . 8 5 千克 22PFL3120/T3

尺寸（宽x高x厚）：519.67x380.23 x144.46（毫米）

重量：3 . 3 5 千克 24PFL3120/T3

尺寸（宽x高x厚）：566.9x366.8x 3 8 . 3（毫米）

尺寸（宽x高x厚）：566.9x406.8x 1 4 4 . 5（毫米）

要安装电视机，请购买飞利浦电视机安装托架或与VESA标准兼容的电视机托架。为避免损坏电缆和插口，请确保电视机背面至少保留2.2英寸或5.5厘米的间隙。

请按照随电视机安装托架一起提供的所有说明操作。KoninklijkePhilipsElectronics N.V.对由于电视机安装不当而造成的事故、人身伤害或损失不负任何责任。

根据中国大陆《平板电视能效限定值及能效等级》，本液晶电视符合以下要求：型号 19PFL3120/T3 22PFL3120/T3 24PFL3120/T3

检查是否已正确设置了画面设置。电视机接收到的天线信号较弱：

音箱、未接地的音频设备、氖灯、高层建筑物和其它大型物体可能影响信号接收质量。如果可能，尝试通过改变天线方向或让设备远离电视机来改善信号接收

检查是否已正确设置了画面设置。电视机不保存画面设置：

检查电视机位置是否设置为家中设置。这种模式允许您灵活地更改和保存设

来自某些设备的画面信号可能无法正确匹配屏幕。检查设备的信号输出。 9 故障排除本节介绍常见的问题及相应的解决方法。

如果遥控器电池耗尽或电量不足，请更

清洁遥控器和电视传感器镜头。电视机上的红色待机指示灯闪烁：

从电源插座上断开电源线。等到电视机冷却后重新连接电源线。如果再次发生闪烁问题，请与Philips客户服务中

输入“ 3 4 4 8 ”。电视机菜单显示错误语言。

将电视机菜单语言更改为首选语言。在打开/关闭电视机或将其切换至待机模式时，听到电视机底座发出吱吱声：

无需采取措施。吱吱声是由于电视机正常的热胀冷缩而引起的。这不影响

如果没有检测到音频信号，电视机将自动关闭音频输出，这并不表示有故障。

检查是否已正确设置了声音设置。有画面，但只有一个扬声器有声音：

检验声音平衡是否设置为中央。 HDMI连接问题 HDMI设备出现故障：

请注意，HDCP（高带宽数字内容保护）支持可能会延迟电视机显示来自HDMI

如果电视机没有识别HDMI设备，而且没有显示画面，请尝试将信号源从一个设备切换为另一个设备，然后再切换回

如果发生间歇性的声音中断，请检查 HDMI设备的输出设置是否正确。

如果使用HDMI-DVI适配器或HDMI- DVI电缆，请检查是否向AUDIOIN（仅限迷你插孔）另外连接了音频电缆。

如果您无法解决所遇到的问题，请参阅本产品的常见问题解答，网址为www.philips. com/support。如果问题仍得不到解决，请与本用户手册中列出的您所在国家/地区的Philips客户服务

切勿尝试自行修理电视机。否则可能会造成严重的人身伤害，或对您的电视机造成不可挽回的损坏，并使电视机保修无效。

在联系Philips之前，请记录电视机的型号和序列号。这些编号印刷在电视机的背面和包装上。22 10中国电子信息产品污染控制标识要求本产品有毒有害物质或元素的名称及含量标识表

铅（Pb）汞（Hg）镉（Cd）六价铬（Cr6+）

CCFL × × ○ ○ ○ ○ LED × ○ ○ ○ ○ ○ 电源基板 × ○ ○ ○ ○ ○ 主基板 × ○ ○ ○ ○ ○ 按键基板 × ○ ○ ○ ○ ○ 底座 ○ ○ ○ ○ ○ ○ 电源线 × ○ ○ ○ ○ ○ 其他线材 × ○ ○ ○ ○ ○ 遥控器 × ○ ○ ○ ○ ○ *：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接器等。 ○：表示该有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006《电子信息产品中有毒有害物质的限量要求》规定的限量要求以下。 ×：表示该有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006《电子信息产品中有毒有害物质的限量要求》规定的限量要求。备注：以上“×”的部件中，部分含有有害物质超过是由于目前行业技术水平所限，暂时无

在产品本体上标示的该标志表示环境保护使用期限为10年。电子信息产品的环境保护使用期限是指电子信息产品中所含的有毒有害物质或元素不会向外部泄漏或出现突然变异，并且电子信息产品的用户在使用该电子信息产品时也不会对环境造成严重污染或对人体、财产带来严重损害的期限。在环境保护期限中，请按照使用说明书使用本产品。本环境保护使用期限不覆盖易损件：电池。《废弃电器电子产品回收处理管理条例》提示性说明为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。© 2011 Koninklijke Philips Electronics N.V. All rights reserved. Document order number: Philips 和 Philips 盾牌图形是皇家飞利浦电子股份有限公司的注册商标，其使用需遵循皇家飞利浦电子股份有限公司的许可。 X41G19MV813 1A X41G19MV813 1A
