• 實際安裝順序可能會因不同的機殼型式及您所購買的設備而有不同，此處介紹以技嘉科技桌上型電腦為例，僅供參考。
• 主機板的詳細產品規格請參考包裝內的使用手冊。
  · 安裝各種硬體設備前，請先確認所使用的硬體設備規格與欲連接的插座相符合。
• 安裝各種硬體設備前，請務必將設備及電腦的電源關閉，並且將電源線自插座中拔除，且在安裝步驟尚未完成前，請勿接上電源，以免造成各元件的毀損！
• 安裝前請將電腦機設平放於穩固處，以免搖晃造成安裝不當。

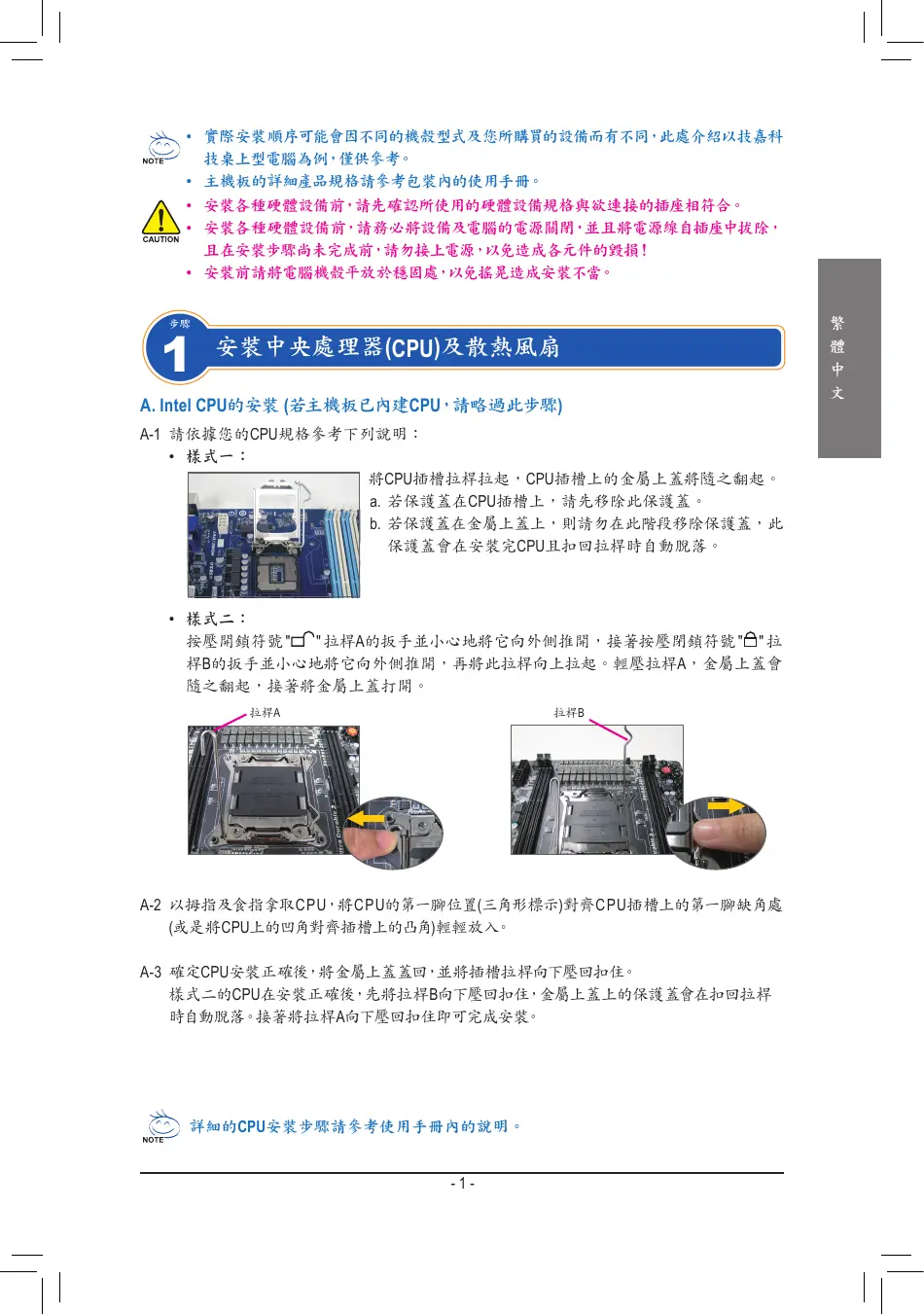

安装中央處理器(CPU)及散热風扇

A. Intel CPU的安裝 (若主機板已內建CPU,請略過此步驟)

A-1 請依據您的CPU規格參考下列說明：

• 樣式一：

將CPU插槽拉桿拉起，CPU插槽上的金屬上蓋將隨之翻起。

a. 若保護蓋在CPU插槽上，請先移除此保護蓋。
b. 若保護蓋在金屬上蓋上，則請勿在此階段移除保護蓋，此保護蓋會在安裝完CPU且扣回拉桿時自動脫落。

• 樣式二：

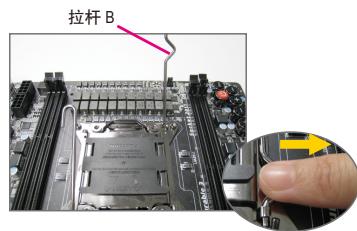

按壓開鎖符號"□"拉桿A的扳手並小心地將它向外側推開，接著按壓閉鎖符號"□"拉桿B的扳手並小心地將它向外側推開，再將此拉桿向上拉起。輕壓拉桿A，金屬上蓋會隨之翻起，接著將金屬上蓋打開。

A-2 以拇指及食指拿取CPU，將CPU的第一腳位置(三角形標示)對齊CPU插槽上的第一腳缺角處(或是將CPU上的凹角對齊插槽上的凸角)輕輕放入。
A-3 確定CPU安装正確後，將金屬上蓋蓋回，並將插槽拉桿向下壓回扣住。

樣式二的CPU在安裝正確後，先將拉桿B向下壓回扣住，金屬上蓋上的保護蓋會在扣回拉桿時自動脫落。接著將拉桿A向下壓回扣住即可完成安裝。

詳細的CPU安装步驟請參考使用手冊內的說明。

B.AMD CPU的安裝(若主機板已內建CPU，請略過此步驟)

B-1 將CPU插槽拉桿向上完全拉起，將CPU第一腳(標示小三角形記號處)對齊CPU插槽上的三角型記號，再將CPU小心放入插槽中，並確定所有針腳都已進入插槽內。

B-2 確定CPU完全插入定位後，一手按住CPU中間的位置，緩緩地將插座拉桿向下壓至鎖住的位置。

• 切勿強迫安裝CPU至CPU插槽，若插入的方向錯誤，CPU就無法插入，此時請立刻更改插入方向。
• 請勿觸摸CPU插槽的接觸點。為保護CPU插槽，主機板沒有安裝CPU時，請將保護蓋放回。

C. 散热风扇的安装

C-1 在安裝散熱風扇前，請先塗抹散熱膏於CPU表面。接著將CPU專用的散熱風扇裝好。(詳細安裝方式請參考散熱風扇的使用手冊。)
C-2 將散熱風扇的電源線接至主機板上的CPU_FAN插座，以避免您的CPU處於不正常的工作環境，或因溫度過高而燒毀CPU。

安裝記憶體模組

確定好記憶體模組的方向後，扳開記憶體模組插槽兩側的卡榫，將記憶體模組放入插槽，雙手按在記憶體模組上邊兩側，以垂直向下平均施力的方式，將記憶體模組向下壓入插槽。記憶體若確實地壓入插槽內，兩旁的卡榫便會自動向內卡住記憶體模組，予以固定。

拆卸機殼及安裝電源供應器

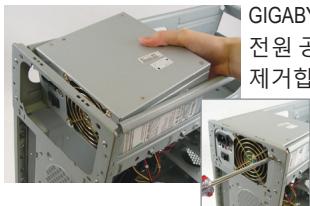

以技嘉桌上型電腦為例，先將機殼兩側的側板及頂蓋拆下，才能將電源供應器放入。位置擺放正確後，再依螺絲孔位鎖上螺絲固定。(電源供應器的安裝及放置位置，會依不同機殼而有不同！)

建議您使用品質優良的電源供應器，以確保能供應足夠的電力需求。若使用電力不足的電源供應器，可能會導致系統不穩定或無法開機等狀況。

步骤

4

安装主機板

將機殼後方的I/O鐵片拆除，使用主機板所附的I/O鐵片。將主機板放進機殼內，正確對到I/O鐵片的位置，並對準主機板與機殼的螺絲孔位，再以螺絲將主機板固定。

I/O鐵片

步骤

5 安装介面卡

PCI Express 顯示卡

移除介面卡插槽旁的金屬擋板，將介面卡依規格小心地安裝至正確的插槽中，並將螺絲鎖回。

CAUTION

• 購買介面卡前請確認介面卡之長度是否能置於機殼內。
• 請確定介面卡之金手指已完全插入插槽内。

步骤

6

安装IDE/SATA設備

安装光碟機

6-1 安裝光碟機-DVD-ROM/CD-ROM

移除機殼前面板的5.25吋擋板。將光碟機推入導槽內，再以螺絲固定。

安装硬碟機

將硬碟機推入機殼內硬碟機的導槽內，對準硬碟機與導槽的螺絲孔位，以螺絲將硬碟機固定。

• 一個IDE插座可連接兩個IDE設備，在安裝前請先確認IDE設備上的主從設定(Master及Slave)。
• 若您安裝了數個硬碟，請在BIOS內設定開機順序。

步骤

7

連接排線、內部插座及電源線

7-1 將各裝置的連接線接至主機板上的插座，例如IDE排線、SATA排線、前端音源插座、USB插座及IEEE 1394插座…等。
7-2 將機殼前端控制面板的訊號線(不同機殼有不同的設計，主要包括電源指示燈、硬碟動作指示燈、喇叭、系統重置開關、電源開關等)連接至主機板上的前端控制面板接腳(F然是PANEL)。

前端控制面板接脚

接脚定義A：

接脚定義B：

MSG：訊息/電源/待命指示燈

PWR：電源指示燈

PW：電源開關

SPEAK：喇叭接脚

HD：硬碟動作指示燈

RES：系統重置開關

CI：電腦機殼被開啟偵測接腳

(註) 接腳定義依主機板而有不同，實際定義請參考主機板使用手冊。

步骤

8

連接週邊設備

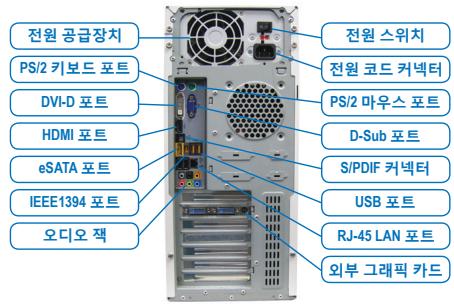

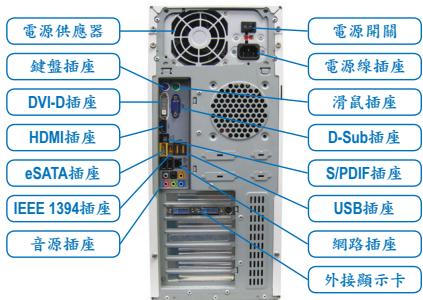

機殼背部面板介紹

完成上述步驟後，請將您的週邊設備(如鍵盤、滑鼠、螢幕等)連接至系統，至此硬體安裝便已完成。接下來，您可以接上電源插座並開機，繼續安裝軟體。

• 实际安装顺序可能会因不同的机箱型号及您所购买的设备而有不同，此处介绍以技嘉科技台式电脑为例，仅供参考。

主板的详细产品规格请参考包装内的使用手册。

• 安装各种硬件设备前，请先确认所使用的硬件设备规格与要连接的插座相符合。

• 安装各种硬件设备前，请务必将设备及电脑的电源关闭，并且将电源线自插座中拔除，且在安装步骤尚未完成前，请勿接上电源，以免造成各元件的毁损！

• 安装前请将电脑机箱平放于稳固处，以免摇晃造成安装不当。

安装中央处理器(CPU)及散热风扇

A. Intel CPU的安装(若主板已内建CPU,请略过此步骤)

A-1 请依据您的CPU规格参考下列说明：

• 样式一：

将CPU插槽拉杆拉起，CPU插槽上的金属上盖将随之翻起。

a. 若保护盖在CPU插槽上，请先移除此保护盖。
b. 若保护盖在金属上盖上，则请勿在此阶段移除保护盖，此保护盖会在安装完CPU且扣回拉杆时自动脱落。

• 样式二：

按压开锁符号"口"拉杆A的扳手并小心地将它向外侧推开，接着按压闭锁符号"口"拉杆B的扳手并小心地将它向外侧推开，再将此拉杆向上拉起。轻压拉杆A，金属上盖会随之翻起，接着将金属上盖打开。

A-2 以拇指及食指拿取 CPU, 将 CPU 的第一针脚位置 (三角形标示) 对齐 CPU 插槽上的第一针脚缺角处 (或是将 CPU 上的凹角对齐插槽上的凸角) 轻轻放入。
A-3 确定 CPU 安装正确后，将金属上盖盖回，并将插槽拉杆向下压回扣住。

样式二的CPU在安装正确后，先将拉杆B向下压回扣住，金属上盖上的保护盖会在扣回拉杆时自动脱落。接著将拉杆A向下压回扣住即可完成安装。

详细的CPU安装步骤请参考使用手册内的说明

B.AMDCPU的安装(若主板已内建CPU，请略过此步骤)

B-1 将 CPU 插槽拉杆向上完全拉起，将 CPU 第一针脚（标示小三角形记号处）对齐 CPU 插槽上的三角型记号，再将 CPU 小心放入插槽中，并确定所有针脚都已进入插槽内。
B-2 确定 CPU 完全插入定位后，一手按住 CPU 中间的位置，缓缓地将插座拉杆向下压至锁住的位置。

• 切勿强迫安装CPU至CPU插槽，若插入的方向错误，CPU就无法插入，此时请立刻更改插入方向。
• 请勿触摸CPU插槽的接触点。为保护CPU插槽，主板没有安装CPU时，请将保护盖放回。

C.散热风扇的安装

C-1 在安装散热风扇前，请先涂抹散热膏于CPU表面。接着将CPU专用的散热风扇装好。(详细安装方式请参考散热风扇的使用手册。)
C-2 将散热风扇的电源线接至主板上的CPU_FAN插座，以避免您的CPU处于不正常的工作环境，或因温度过高而烧毁CPU。

步骤

2 安装内存条

确定好内存条的方向后，扳开内存条插槽两侧的卡扣，将内存条放入插槽，双手按在内存条上边两侧，以垂直向下平均施力的方式，将内存条向下压入插槽。内存若确实地压入插槽内，两旁的卡扣便会自动向内卡住内存条，予以固定。

步骤

3 拆卸机箱及安装电源供应器

以技嘉台式电脑为例，先将机箱两侧的侧板及顶盖拆下，才能将电源供应器放入。位置摆放正确后，再依螺丝孔位锁上螺丝固定。(电源供应器的安装及放置位置，会依不同机箱而有不同！)

建议您使用品质优良的电源供应器，以确保能供应足够的电力需求。若使用电力不足的电源供应器，可能会导致系统不稳定或无法开机等状况。

步骤

4

安装主板

将机箱后方的I/O挡板铁片拆除，使用主板所附的I/O挡板铁片。将主板放进机箱内，正确对到I/O挡板铁片的位置，并对准主板与机箱的螺丝孔位，再以螺丝将主板固定。

I/O挡板铁片

步骤

5 安装适配卡

PCI Express 显卡

移除适配卡插槽旁的金属挡板，将适配卡依规格小心地安装至正确的插槽中，并将螺丝锁回。

CAUTION

购买适配卡前请确认适配卡之长度是否能置于机箱内。
请确定适配卡之金手指已完全插入插槽内。

步骤

6

安装IDE/SATA设备

安装光驱

6-1 安装光驱-DVD-ROM/CD-ROM

移除机箱前面板的5.25 挡板。将光驱推入导槽内，再以螺丝固定。

安装硬盘

6-2 安装硬盘-IDE及SATA硬盘

将硬盘推入机箱内硬盘的导槽内，对准硬盘与导槽的螺丝孔位，以螺丝将硬盘固定。

一个IDE插座可连接两个IDE设备，在安装前请先确认IDE设备上的主从设定(Master及Slave)。
若您安装了数个硬盘，请在BIOS内设定开机顺序。

步骤

7

连接排线、内部插座及电源线

7-1 将各设备的连接线接至主板上的插座，例如IDE排线、SATA排线、前端音频插座、USB插座及IEEE 1394插座…等。
7-2 将机箱前端控制面板的信号线(不同机箱有不同的设计，主要包括电源指示灯、硬盘动作指示灯、喇叭、系统重置开关、电源开关等)连接至主板上的前端控制面板接脚

(F_PANEL)。

前端控制面板接脚

接脚定义A：

接脚定义B：

MSG：信息/电源/待命指示灯

PWR：电源指示灯

PW：电源开关

SPEAK：喇叭接脚

HD：硬盘动作指示灯

RES：系统重置开关

CI：电脑机箱被开启检测接脚

(注）接脚定义依主板而有不同，实际定义请参考主板使用手册。

步骤

8

连接周边设备

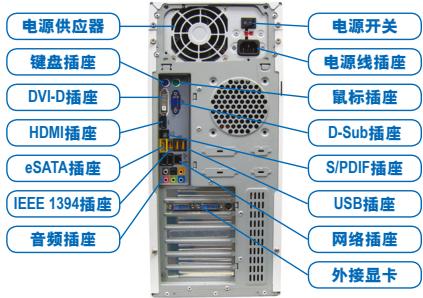

机箱背部面板介绍

完成上述步骤后，请将您的周边设备(如键盘、鼠标、显示器等)连接至系统，至此硬件安装便已完成。接下来，您可以接上电源插座并开机，继续安装软件。
