Bravia KD-65X9300D - 电视 SONY - 免费用户手册

产品类型	电视
品牌	索尼
型号	Bravia KD-65X9300D
屏幕尺寸	65英寸（164厘米）
分辨率	3840 x 2160（4K超高清）
显示技术	LED（直下式LED背光）
高动态范围	HDR10, HLG
智能电视平台	Android TV
处理器	4K X-Reality PRO
Wi-Fi连接	802.11ac（2.4/5 GHz）
蓝牙	是，版本4.2
HDMI接口	4个（其中一个支持ARC）
USB接口	3个
以太网接口	1个（10/100/1000）
功耗（典型值）	200瓦
待机功耗	<0.5瓦
尺寸（含底座）	1460 x 907 x 268毫米
重量（含底座）	25千克
VESA安装孔距	300 x 300毫米
清洁说明	用柔软干布擦拭；请勿使用溶剂
安全警告	请勿靠近水源；确保通风良好
备件与维修	联系授权的索尼维修中心

常见问题 - Bravia KD-65X9300D SONY

如何将电视连接到Wi-Fi？

进入设置 > 网络 > Wi-Fi。选择您的网络并输入密码。

如何更新电视固件？

进入设置 > 系统 > 系统软件更新 > 检查更新。按照屏幕提示操作。

这款电视的壁挂孔距是多少？

VESA安装孔距为300 x 300毫米。请使用兼容的壁挂支架。

如何将电视恢复出厂设置？

进入设置 > 系统 > 恢复出厂设置。确认后等待电视重启。

为什么电视没有从HDMI播放声音？

确保HDMI线已牢固连接。检查设置 > 声音 > 音频输出，并根据需要选择电视扬声器或HDMI音频。

可以连接蓝牙耳机吗？

可以。进入设置 > 蓝牙 > 添加设备。将耳机置于配对模式并进行选择。

如何调整图像设置以获得最佳效果？

按下遥控器上的操作菜单按钮，然后选择图像。调整诸如电影或游戏等模式，并微调亮度、对比度和色彩。

如果遥控器停止工作该怎么办？

更换电池。如果仍然无法工作，尝试按住电源和音量减键5秒来重置遥控器。如有必要，重新配对。

电视兼容Google Assistant吗？

是的，电视支持Google Assistant。按下遥控器上的麦克风按钮即可激活语音控制。

如何安全清洁屏幕？

使用略微沾湿的超细纤维布，以画圈方式轻轻擦拭。切勿将液体直接喷在屏幕上。

用户手册 Bravia KD-65X9300D SONY

使用電視機之前，請詳閱本手冊，並保留下來以便將來參考。

註

- 使用電視機之前，請詳讀“安全資訊”（第2頁）。

- 有關“將電視機安裝在牆上”的指令已包含在這台電視機的使用說明書。

- 安裝指南和本說明書中使用的影像和插圖僅作參考並可能與實際產品不同。

安装指南的位置

安裝指南位於電視機包裝箱內部膠墊的頂部。

說明指南

說明指南解釋如何使用電視機功能的資訊。要在電視機上顯示說明指南，按下遙控器上的 HELP （說明）按鈕並選擇 [ 說明指南 ]。

識別標籤的位置

電視機型號和電源等級的標籤位於電視機背面。

隨附 AC 電源供應器的型號：

AC 電源供應器型號和系列號的標籤位於 AC 電源供應器底部。

本電視設計在香港使用，只保證能在香港使用。

安全資訊

警告

不可將電池曝露於如陽光、火或類似的過熱源。

切勿將電視安置在不穩定的地方。電視可能跌落、造成嚴重人身傷害或導致死亡。為避免尤其是對孩童造成傷害，可採取簡單的預先注意事項，如：

- 使用電視製造商推薦的機櫃或支架。

- 僅使用可安全支撐電視的傢俱。

- 確保電視不會置於支撐傢俱的邊緣處。

- 未將傢俱與電視固定在合適的支架上時，勿將電視置於較高的傢俱（如櫥櫃或書櫃）之上。

- 切勿在電視與支撐傢俱之間擺放布料或其他材料。

- 教育孩童攀爬傢俱去觸摸電視或其控制器是相當危險的。

如果您現有的電視仍在使用且已重新安放，則同樣適用上述注意事項。

安裝 / 設定

為了避免火災、觸電或損壞及 / 或受傷等危險，請遵照下列指示來安裝和使用電視機。

安裝

- 應將電視機安裝在易於插拔的 AC 電源插座附近。

- 將電視機放在一個穩定的平面，以防止墜落和引起個人傷害或財產損壞。

- 應將電視機安裝在不容易被拉、推或碰倒之處。

- 僅可由合格的維修人員執行掛壁安裝。

- 為了安全起見，強烈建議您使用 Sony 配件，包括：

- 隨附的壁掛式支架 （僅限 KD-75X9400D、KD-65/55X9300D）

- 將掛鉤 （底座）/ 壁掛式支架安裝於電視機上時，務必要使用隨附於壁掛式支架的螺絲。隨附螺絲如插圖所示設計從掛鉤 （底座）/ 壁掛式支架安裝表面量起。

螺絲的直徑和長度會因為壁掛式支架的型號而有所不同。 使用隨附螺絲以外的螺絲可能會造成電視機內部損壞或者掉落等等。

• 隨附的壁掛式支架 僅限 KD-75X9400D

僅限 KD-65/55X9300D

一 選購的壁掛式支架

僅限 KD-75X9400D，KD-65/55X9300D

KD-75X9400D，KD-65/55X9300D 除外

搬動

• 搬動電視機之前，請斷開所有訊號線的連接。
• 大尺寸電視機需要兩到三人搬動。
• 用手搬動電視機時，請如下圖所示抓握。請勿對液晶面板以及螢幕周圍的框邊施加壓力。

僅限 KD-75X9400D、KD-65/55X9300D

• 搬動電視機時，請勿使其受到搖晃或過度震動。
• 搬動電視機以進行維修或移動時，請使用原有的紙箱和包裝材料進行包裝。

防止傾倒

KD-75X9400D、KD-65/55X9300D

KD-65X8500D

KD-55X8500D

通風

• 切勿遮擋通風孔或將任何物體插入機殼內。
• 如下圖所示，在電視機周圍保留通風空間。 • 強烈建議您使用 Sony 壁掛式支架以確保足夠的空氣流通。

安裝在牆壁上

在電視機周圍至少留出所示的空間。

安装在底座上

在電視機周圍至少留出所示的空間。

- 為了確保正確通風及防止髒物或灰塵堆積：

• 請勿將電視機平放、上面朝下安裝、向後安裝或側面安裝。
• 請勿將電視機放置於架子、地毯、床或壁櫥中。請勿用布（如窗簾）或物件（如報紙等）覆蓋電視機。請勿如下圖所示安裝電視機。

空氣流通被阻擋。

AC 電源線

為了避免火災、觸電或損壞及/或受傷等危險，請遵照下列指示來處理 AC 電源線和插座：

• 僅使用 Sony 隨附的 AC 電源線，不能使用其他品牌的電源線。
• 將插頭完全插入 AC 電源插座。
• 僅可在 220 V - 240 V AC 電源上使用電視機。
• 連接訊號線時，為了安全起見請務必拔下 AC 電源線，以免被訊號線絆到腳。
• 在進行作業或移動電視機之前，請從 AC 電源插座上斷開 AC 電源線的連接。
• 保持 AC 電源線遠離熱源。
• 拔下 AC 電源插頭，定期進行清潔。如果插頭上有積灰並帶有濕氣，則其絕緣品質可能已經劣化，並可能會造成火災。

註

• 請勿將隨附的 AC 電源線用於任何其他設備。
• 請勿過度擰捏、彎曲或扭轉 AC 電源線。否則線芯可能會曝露在外或折斷。
• 請勿改裝 AC 電源線。
• 請勿將任何重物放在 AC 電源線上。
• 斷開 AC 電源線連接時，請勿拉扯 AC 電源線。
• 請勿在相同的 AC 電源插座上連接太多設備。
• 請勿使用不適當的 AC 電源插座。

AC 電源供應器注意事項 （僅限隨附

AC 電源供應器的型號)

警告

為了避免火災或觸電造成危險，請勿將本機暴露於雨水或濕氣。 為了避免火災或觸電，請勿將裝有液體的物體（例如花瓶）置於本機上。請勿將本機安裝到封閉區域，例如書架或相似裝置上。

• 請確保將 AC 電源插座安裝到裝置附近並方便操作。
• 確保使用隨附的 AC 電源供應器和 AC 電源線。否則會引起故障。
• 將 AC 電源供應器連接到方便操作的 AC 電源插座。
• 請勿將 AC 電源線纏繞在 AC 電源供應器周圍。否則線芯會被切斷和 / 或會引起電視機故障。

• 請勿用濕手觸摸 AC 電源供應器。
• 如果您注意到 AC 電源供應器內有異常，則立即從 AC 電源插座上將其斷開。
• 即使已經關閉本機，只要連接 AC 電源插座，本機也未從交流電源上斷開。
• 由於 AC 電源供應器在長時間使用後會變熱，在用手觸摸時會感到發燙。

使用限制

請勿在下列地點、環境或情況條件下安裝 / 使用電視機，否則電視機可能會發生故障並造成火災、觸電、損壞及 / 或受傷等危險。

地點：

• 室外（在直射的陽光中），海邊，船上或其他船艦上，車內，醫療機構中，不穩定的場所，靠近水、雨、濕氣或煙霧的地方。
• 如果放置電視機在公共浴室或溫泉的更衣室內，電視機可能會被空降硫磺等損壞。

- 若要獲得最佳的畫面品質，請勿將螢幕放在直射光源或陽光下。

- 避免將電視機從寒冷的區域移至溫熱的區域。突然的室溫變化可能導致濕氣凝結。這可能造成電視機顯示劣質圖像及 / 或暗淡的顏色。如果發生這種情形，讓濕氣完全蒸發之後才開啟電視機。

環境：

- 炎熱、潮濕或太多灰塵的地方；昆蟲可能進入的地方；可能受到機械式震動的地方；靠近易燃物體（蠟燭等）的地方。不應該讓液體滴濕或噴濕電視機，而且裝滿液體的物體（例如花瓶）不應該擺在電視機上。

- 不要放置電視機在潮濕或多塵的空間，或有油煙或蒸氣的場所（靠近灶台或加濕器）。這可能導致火災、觸電或本機彎曲。

- 請勿將電視機安裝在會遭受極端溫度的位置，如陽光直射、靠近散熱器或加熱裝置通風孔的地方。電視機在這種環境下可能會過熱而導致外殼變形及 / 或電視機故障。

情况條件：

- 機櫃被拆卸或使用非生產商推薦的附件時，雙手潮濕狀態下使用。出現雷電時請將電視機電源線從 AC 電源插座和天線拔下。

- 不要把電視機安裝在延伸出開放的空間。這樣會由於人員或物體撞擊電視機而引起傷害或損壞。

打破電視機螢幕：

• 請勿將任何物品丟向電視機。否則螢幕可能會因為受到撞擊而破裂並造成嚴重傷害。
• 如果電視機的表層破裂，在拔下 AC 電源線以前請勿觸摸它。否則會引起觸電。

不使用時

• 如果您不使用電視機數天，為了環保和安全原因，應將電視機電源線從 AC 電源插座上拔下。
• 關閉電視機電源時，電視機並未與 AC 電源斷開連接，請將插頭從 AC 電源插座上拔下以完全斷開電視機的電源連接。
• 某些電視機可能具有需要將電視機保持在待命模式下才能正常工作的特點。

對於兒童

• 請勿讓兒童爬上電視機。
• 將體積小的配件放在兒童拿不到的地方，以便不會被兒童誤吞。

如果出現下列問題 …

如果出現以下任何問題，請立刻關閉電視機並拔下 AC 電源線。請諮詢您的經銷商或 Sony 服務中心以交由合格的服務人員進行檢查。

當：

• AC 電源線損壞。
• AC 電源插座不適當。
• 電視機由於跌落、敲擊或撞擊而損壞。任何液體或固體物件通過開口處掉入機殼內。

關於液晶電視機溫度

長時間使用液晶電視機時，面板周圍溫度會升高。用手觸摸這些地方時可能會覺得很燙。

壁掛式支架 （僅限隨附壁掛式支架的型號）

以下資訊說明壁掛式支架的正確使用方式。請務必詳盡地閱讀這些資訊並正確使用壁掛式支架。

致客戶：

請務必遵守以下的安全預先注意事項，以預防因火災、觸電、產品翻倒或產品掉落造成嚴重傷害。

• 請務必將安裝的工作委託授權承包商進行，並在安裝進行時確保兒童遠離安裝地點。
• 請務必將搬運或拆卸電視機的工作委託授權承包商進行。
• 安裝電視機之後，請勿拆下螺絲等。
• 請勿改造壁掛式支架的部件。
• 請勿安裝指定產品以外的任何設備。
• 請勿在壁掛式支架上施加電視機以外的任何負重。請勿倚靠在電視機上或懸空緊握電視機。
• 請勿在清潔或維修電視機時過度施力於電視機。

致 Sony 經銷商和承包商：

以下指示僅適用於 Sony 經銷商和承包商。請務必閱讀以下所述的安全預先注意事項。在安裝、維修和檢查本產品時，請格外小心。

搬運或安裝電視機時，請抓握其側面。請勿抓握 U 形桿以抬起電視機。

在搬運或安裝電視機時，不要將其平放。

請勿將壁掛式支架安裝在使電視機角落或邊緣突出的牆面。

請勿將電視機安裝在空調機之上或之下。

• 請務必按照隨附的壁掛式支架安裝指南中的指示將壁掛式支架牢固地安裝至牆壁。如果任何螺絲鬆開或脫落，壁掛式支架可能掉落並導致受傷或財物損失。
• 請務必按照隨附的壁掛式支架安裝指南中的指示正確地使用隨附的螺絲和附件。如果您使用替代用品，則電視機會墜落和造成人身傷害或損壞電視機。
• 請務必按照隨附的壁掛式支架安裝指南中解釋的指導程序正確地裝配支架。
• 請務必在指定的位置鎖緊螺絲。
• 小心不要讓電視機在安裝過程中承受震動。
• 請務必將電視機安裝在垂直和平坦的牆上。

• 在正確安裝電視機之後，妥當地固定纜線。
• 不要讓 AC 電源線或連接線材受到擠壓，內部導體可能因此裸露並導致短路或遭電擊穿。
• 不要讓 AC 電源線或連接線材受到擠壓，內部導體可能因此裸露並導致短路或遭電擊穿。

• 請在適當光線條件下觀賞電視，因為在光線不足條件下或長時間觀賞電視會損傷您的眼睛。
• 使用耳機時，請調整音量以免音量過高損傷聽力。

(僅限 3D 兼容型號)

• 在觀看 3D 視訊影像或打立體的 3D 電玩期間，有些人可能會感到不適（如眼睛疲勞、疲累或噁心）。Sony 建議所有觀賞者在觀看 3D 視訊影像或打立體的 3D 電玩期間要定期休息。休息的長度和頻率因人而異。由您自行決定。若您感到任何不適，請停止觀看 3D 視訊影像或打立體的 3D 電玩，直到不適感消失；若有必要，請就醫。關於最新資訊，也請您參閱（i）用於電視機的其他設備或媒體的使用說明書，以及（ii）我們的網站（http://www.sony-asia.com/support）。兒童（尤其是低於六歲的兒童）的視力還在發育。讓兒童觀看 3D 視訊影像或打立體的 3D 電玩前，請諮詢醫師（如小兒科醫師或眼科醫師）。成人應監督兒童，確保他們遵守上列建議事項。
• 不要在靠近火源或高溫地方如直射陽光或太陽曬熱的汽車內使用、貯存或留下 3D 眼鏡或電池。

LCD 螢幕

• 雖然 LCD 螢幕採用最精密技術製造且 99.99% 以上的畫素有效，但還是可能會出現黑點或 LCD 螢幕上可能會經常出現亮點（紅、藍或綠色）。這是 LCD 螢幕的結構特性，並不是故障。
• 請勿按壓或刮傷前濾光面板或在電視機頂部放置物件。畫面可能會不均，或者 LCD 螢幕可能會損壞。
• 如果在寒冷地點使用本電視機，畫面上可能會出現模糊或變暗。這並不是故障。溫度上升後這些現象就會消失。
• 畫面靜止不動將會產生重影。片刻後該現象將消失。
• 電視機使用過程中，螢幕和機殼會變熱。這不是故障。
• LCD螢幕包含少量液晶。請按照您當地的法規進行廢棄物處理。

使用和清潔電視機的螢幕表層 / 機殼

清潔前，務必將電視機的 AC 電源線從 AC 電源插座上斷開連接。為了避免物質或螢幕塗層剝離，請遵照下列預先注意事項。

• 若要擦去螢幕表層 / 機殼上的灰塵，請用軟布輕輕擦拭。如果灰塵較難除去，請用稍稍蘸有稀釋中性清潔溶劑的軟布進行擦拭。
• 絕對不能將水或清潔劑直接噴灑在電視上。液體可能滴落在螢幕的底部或外部零件上並滲入電視內，而毀壞電視。

• 切勿使用任何類型的磨砂墊、鹼性 / 酸性清潔劑、擦洗粉或揮發溶劑，如酒精、汽油、稀釋劑或殺蟲劑。使用上述材料或與橡膠或乙烯材料長時間接觸可能會造成螢幕表層和機殼材料的損壞。
• 如果手上塗有任何化學品，例如手霜或防曬霜，請勿觸摸電視機。
• 建議您定期使用真空吸塵清理通風口以確保通風順暢。
• 當調整電視機的角度時，請慢慢地調動以防電視機從其桌面型底座移動或滑落。

選購設備

將產生電磁輻射的選購元件或任何其他設備遠離電視機。否則可能會造成畫面失真及 / 或噪聲。

本機的無線功能

• 請勿在醫療設備 （心臟起搏器等）附近操作本機，因為會引起醫療設備故障。
• 雖然本機發送 / 接收加擾信號，請小心未經授權的截取。我們不對此造成的任何問題負責。

注意有關處理遠程控制

• 安裝電池時請注意正確的極性位置。
• 請勿同時使用不同類型的電池或混合使用新舊電池。
• 請以符合環境保護規定的方式來丟棄電池。特定地區可能有制訂廢棄電池的相關規定。請向您當地的主管機關查詢。
• 請小心拿取遙控器。請勿讓遙控器掉落或踩在遙控器上，或是讓任何液體濺到遙控器。
• 請勿將遙控器放置在接近熱源的地方，放置在受日光直射地方或潮濕的房間。

壁掛式支架 （僅限隨附壁掛式支架的型號）

• 如果您長時間使用壁掛式支架安裝電視機，視牆壁的材料而定，位於電視機後方或上方的牆面可能變色或壁紙失去黏性。
• 如果拆下原來安裝在牆上的壁掛式支架，牆面上將留下螺絲孔痕跡。
• 請勿在容易受到振動的地方使用壁掛式支架。

組件及控件

控件及指示燈

僅限 KD-75X9400D、KD-65/55X9300D

KD-75X9400D、KD-65/55X9300D 除外

1 遙控器感應器 ¹ / 光感應器 ^*1 /

根據電視機的狀態，光飾 LED 會亮起或閃爍。

- 白色

開啟電視機 / 關閉畫面模式 / 軟體更新等時。

- 青色

無線連接行動裝置時。

- 琥珀色

計時器已設定。

*1 請勿在感應器附近放置任何物品。

*2 僅限有限的區域 / 國家 / 電視機型號。

② ⏻ (電源)

3 CH +/- （頻道）

△+/- (音量)

4 → (輸入選擇)

顯示並選擇輸入來源。

5 TV

切換至一個電視頻道或從其他應用程式輸入。

使用遙控器

遙控器組件說明

遙控器外形、按鈕的位置、可用性與功能視您的國家 / 區域 / 電視機型號而可能略有不同。

1 → / (輸入選擇 / 文字保留)

電視模式：顯示並選擇輸入來源。

文字模式：保留當前頁面。

(麥克風)

使用語音功能。（例如，透過語音搜尋各種內容。）

(電視待機)

開啟或關閉電視機（待機模式）。

DIGITAL/ANALOG

在數位及類比模式之間切換。

EXIT

返回至上一個畫面，或從選單退出。如果交互式應用服務可供使用，按下即可退出服務。

2 數字按鈕

i+/? (顯現資訊 / 文字) 顯示資訊。

(文字) 顯示文字資訊。

3 Google Play 訪問 “Google Play” 線上服務。

NETFLIX （僅限限制的區域 / 國家 / 電視機型號）

访问“NETFLIX”在线服务。

颜色按钮

届时执行相应的功能。

4 操作菜单

显示情境功能列表。

电视

• 切换到电视频道或从其他应用程序输入。
• 打开电视显示电视通道或输入。

指南/

显示数字节目指南。

返回

返回上一个画面。

主页

显示电视主菜单。

发现

調出內容列，搜尋內容。

//←/→/ （項目選擇/輸入）

5 ∠ +/- （音量）

調節音量。

(跳轉)

在兩個頻道或兩次輸入之間前後跳轉。電視在當前頻道 / 輸入以及選擇的上一個頻道 / 輸入之間交替切換。

¹ (静音)

將聲音消除。再次按下可恢復聲音。

PROG +/-/▲/▼

電視模式：選擇頻道。

文字模式：選擇下一個 （▶）或上一個（▼）頁面。

6 AUDIO

變更目前觀看之節目的語言。

◀/▶/▶/|◀/||/▶/■

運行電視機和相連的 BRAVIA Sync 相容裝置上操作媒體內容。

(字幕設定)

開啟或關閉字幕（此功能可用時）。

HELP

顯示說明選單。可以從此處訪問說明指南。

(寬螢幕模式)

變更螢幕格式。

SYNC MENU

顯示 BRAVIA 同步選單。

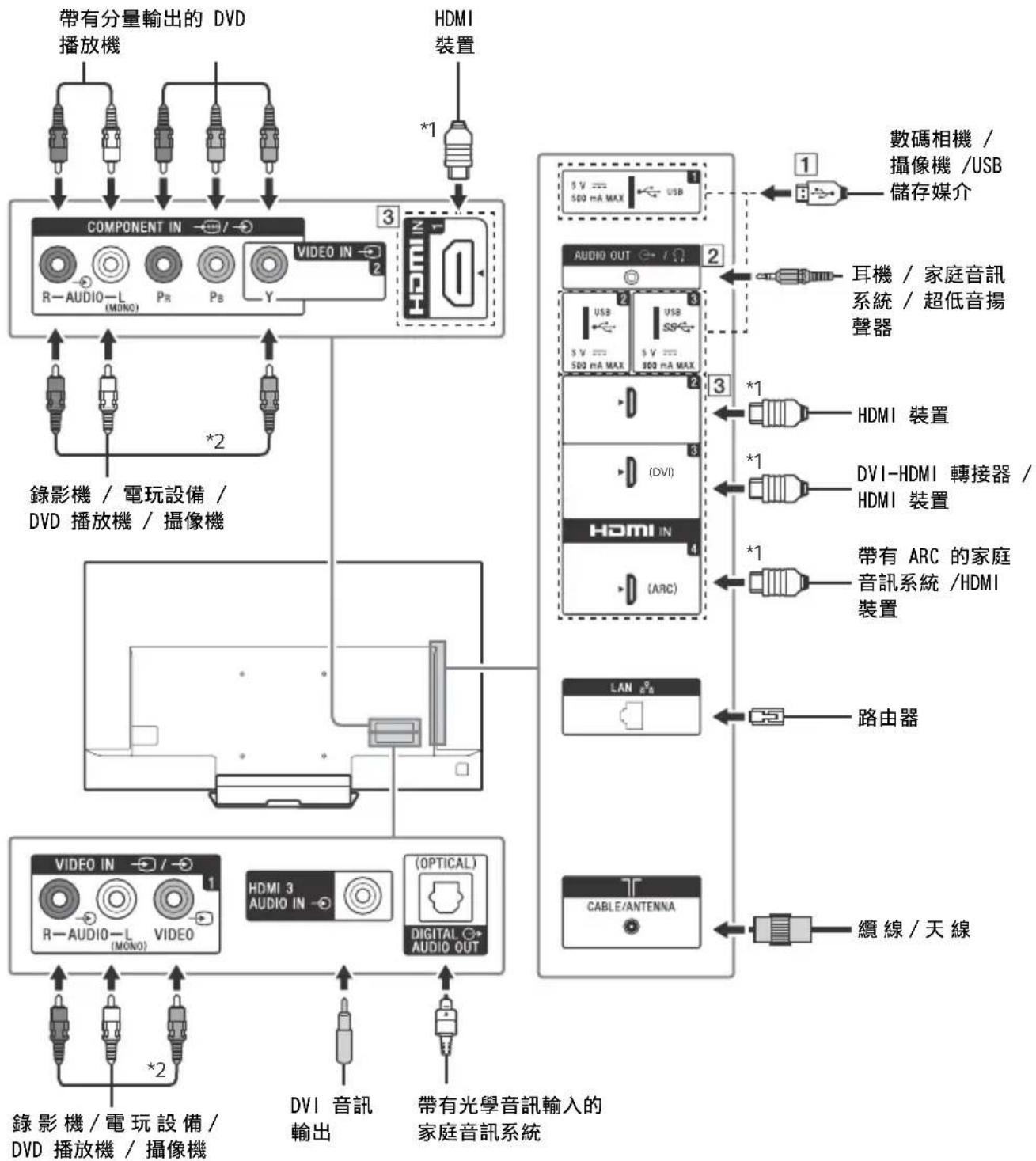

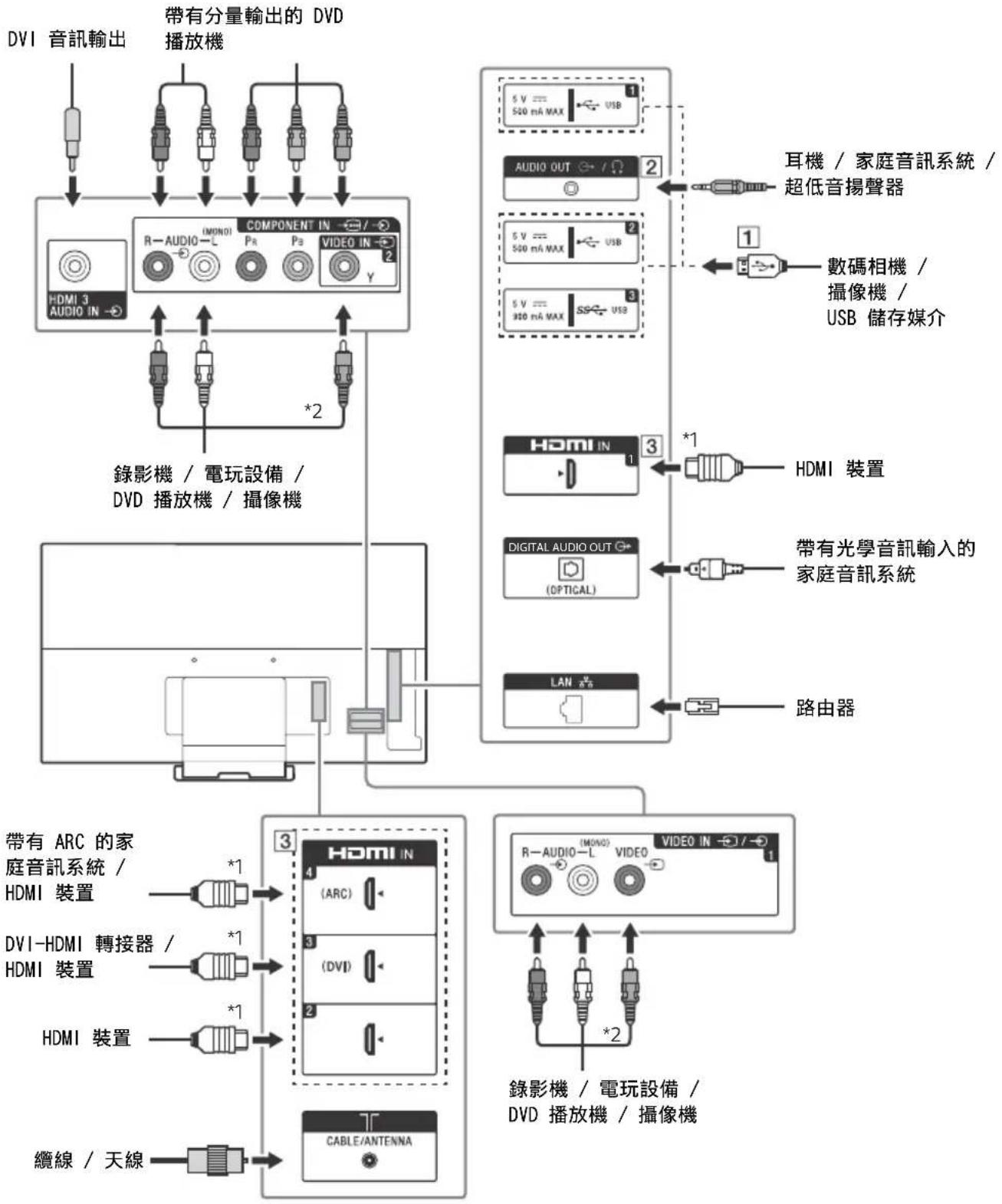

連接圖

有關連接的更多資訊，請參閱說明指南（第2頁）。

僅限 KD-75X9400D、KD-65/55X9300D

KD-75X9400D、KD-65/55X9300D 除外

1 USB 1/2, USB 3

• 連接大型 USB 裝置可能會干擾旁邊連接的其他裝置。
• 連接大型 USB 裝置時，請連接至 USB 1埠。

2 AUDIO OUT ³ →/

如需透過相連設備聆聽電視聲音，請按HOME。選擇［設定］→［聲音設定］→［耳機／聲音輸出］，並選擇所需的項目。

3 HDMI IN 1/2/3/4

• 如果裝置擁有 DVI 插孔，請透過 DVI - HDMI 轉接器接口（無附帶）將其連接至 HDMI IN 3，並將裝置的音訊輸出插孔連接至 HDMI 3 AUDIO IN。
• 如果連接與音訊回傳信道（ARC）技術相容的數位音訊系統，請使用 HDMI IN 4。否則，必須額外連接 DIGITAL AUDIO OUT（OPTICAL）。

*1

*2 連接單聲道裝置時，請連接 L（MONO）音訊插孔。 *3 僅支援 3 極立體聲聲迷你插孔。

圖像品質

• AV 複合訊號線
• 天線的連接訊號線

- 色差訊號線 - HDMI 訊號線

標準清晰度（SD）視訊圖像 視訊圖像信號的垂直解析度為 480（NTSC）或 576（PAL/SECAM）條線。

高清晰度（HD）視訊圖像信號的垂直解析度為 720 或 1080 條線。

（對於 4K 垂直解析度：2160 行）

將電視機安裝在牆上

使用隨附的壁掛式支架 （僅限 KD-75X9400D、KD-65/55X9300D）

致客戶

安裝本產品要求具備充足的專業知識。務必委託 Sony 經銷商或授權的承包商安裝本產品，並在安裝期間充分注意安全。對於因錯誤操作或安裝不當或者安裝指定產品以外的任何產品引致的任何損壞或傷害，Sony 概不負責。您的法定權利（如有）不受影響。

致 Sony 經銷商和承包商

安裝本產品要求具備充足的專業知識。確保仔細閱讀本使用說明書以安全開展安裝工作。對於因錯誤操作或安裝不當引致的任何損壞或傷害，Sony 概不負責。

註

• 開展壁掛式支架安裝之前，請參閱壁掛式支架的第 2 頁 （安全資訊）和第 6 頁 （預先注意事項）。
• 再次連接桌面底座時，確保將螺絲（先前卸下的）緊固到電視機背面的以前孔洞中。
• 確保牆壁有足夠空間以及能支撐至少電視機四倍的重量。請參閱第 24-25 頁 （規格）有關電視機的重量。

有關您的電視機型號的壁掛式支架安裝的說明，請參閱隨附的壁掛式支架安裝指南。

使用選購的壁掛式支架

本電視機的使用說明書僅顯示安裝至牆壁之前的電視機安裝準備工作。

致客戶：

出於產品保護及安全原因，Sony 強烈建議由 Sony 經銷商或授權的承包商安裝電視機。請勿嘗試自行安裝電視機。

致 Sony 經銷商和承包商：

安裝、定期維護及檢查本產品時，請充分注意安全。

安裝本產品須具備充足的專業知識，確定牆壁是否能夠承受電視重量時尤為如此。務必委託 Sony 經銷商或授權的承包商將本產品安裝至牆壁上，並在安裝期間充分注意安全。對於因錯誤操作或安裝不當引致的任何損害，Sony 概不負責。

使用壁掛式支架 SU-WL500 （無附帶）（KD-75X9400D）或 SU-WL450 （無附帶）（KD-65/55X9300D、KD-65/55X8500D）將電視機安裝到牆上。

安裝壁掛式支架時，亦請參閱壁掛式支架附帶的使用說明書及安裝指南。

註

- 務必將取下的螺絲存放在兒童接觸不到的安全位置。

僅限 KD-75X9400D、KD-65/55X9300D

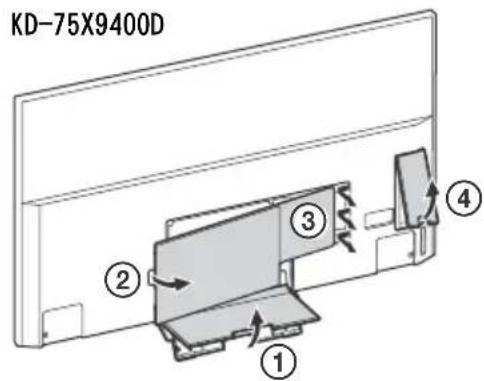

1卸下支架蓋和端子蓋。

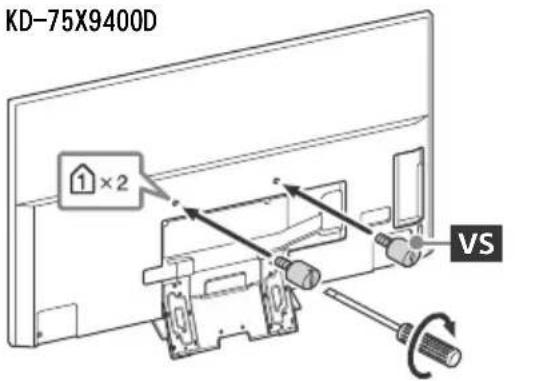

3將掛壁安裝連接件 （電視機隨附）連接到電視機後部 （使其與牆壁平行）。

• 使用電動螺絲刀時，請將扭力設定為約 1.5 N·m {15 kgf·cm}。
• 將其連接到電視機時，確保緊固掛壁安裝連接件。

僅使用平頭螺絲刀安裝掛壁安裝連接件。使用其他工具會造成掛壁安裝連接件扭矩過大和損壞電視機。

KD-75X9400D，KD-65/55X9300D 除外

從電視機背面卸下螺絲。

2使用壁掛式支架隨附的四個螺絲連接掛鉤。

註

• 使用電動螺絲刀時，請將扭力設定為約 1.5 N·m {15 kgf·cm}。
• 務必將未使用的組件存放於安全位置，以備日後使用。保管好本說明書，以供日後參考。

3確保牆壁有足夠空間以及能支撐至少電視機四倍的重量。請參閱以下列表有關在牆上安裝電視機。請參閱第24-25頁（規格）有關電視機的重量。

螢幕中心點

CT

單元：毫米

型號名稱KD-	顯示幕螢幕中心				安裝的長度
					角度(0°)
	a	b	c	d	e
75X9400D	1672	960	29	514	113

註

• 本電視機型號僅限 0° 。
• 製表內的數字視安裝而可能略有不同。

4將必要的連接線連接至電視機。

註

- 將電視機安裝至牆壁後，無法存取任何端子。

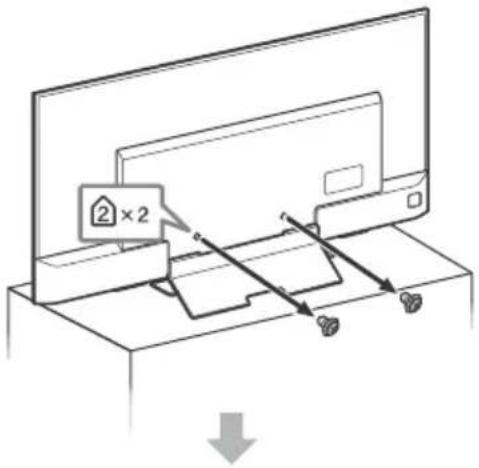

5從電視機拆卸桌面底座。

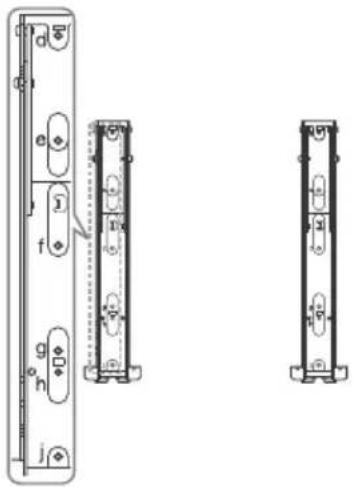

型號名稱KD-	螺絲位置 掛鉤位置
75X9400D e, j a

螺絲位置

將掛鉤安裝到電視機上。

掛鉤位置

將電視機安裝到底座支架上。

請參閱您所擁有機型之壁掛式支架附帶的說明書，將電視機安裝至牆壁。

1 確保牆壁有足夠空間以及能支撐至少電視機四倍的重量。

請參閱以下列表有關在牆上安裝電視機。請參閱第 24-25 頁 （規格）有關電視機的重量。

單元：毫米

型號名稱KD-	顯示幕螢幕中心安裝的長度
	a			b	c	d	e
							標準安裝	簡易安裝
65X9300D	1458	839	25	449	102	61
65X8500D	1454	842	56	483	102	60
55X9300D	1239	717	87	450	102	61
55X8500D	1231	717	129	494	102	60

註

• 製表內的數字視安裝而可能略有不同。
• 將電視機安裝至牆壁上後，電視機的上側略微前傾。

2 安裝壁掛式支架的附件組件。參閱壁掛式支架安裝指南之 “1”，檢查附件組件。

註

• 使用電動螺絲刀時，請將扭力設定為約 1.5 N·m {15 kgf·cm}。
• 務必將未使用的組件存放於安全位置，以備日後使用。保管好本說明書，以供日後參考。

標準安裝

KD-65/55X9300D

KD-65/55X8500D

简易安装

注

- 选用此安装样式，则无法使用电视机后面的某些端子。

KD-65/55X8500D KD-65/55X9300D

KD-65/55X8500D

3 将必要的连接线连接至电视机。

注

- 将电视机安装至墙壁后，无法存取任何端子。

4 从电视机拆卸桌面底座。

KD-65/55X9300D

5 将电视机安装至底座。请参阅壁挂式支架附带的安装指南之“5”以及使用说明书之“将电视机安装至墙壁”。

型號名稱 KD-掛鉤位置
65X9300D
65X8500D	b
55X9300D
55X8500D c

请参阅您所拥有机型之壁挂式支架附带的说明书，将电视机安装至墙壁。

故障排除

為了即時更新您的電視軟體，須透過數位廣播系統或網路下載最新軟體資訊，從而更新軟體。選擇[立即更新]啟動產品更新。軟體更新時，照明LED閃白燈。

更新軟體時，顯示帶有 [Updating…]（正在更新 …）的下列螢幕。

軟體更新期間，請勿拔出 AC 電源線。否則，軟體更新不會徹底完成，並且可能引致軟體故障。軟體更新可能持續長達 30 分鐘。如果您不想自動更新軟體，請按 HOME 並選擇 [ 說明 ] → [ 系統軟體更新 ] → [ 軟體自動下載 ] → [ 關 ]。

在插入電視機時，即使按遙控器或電視機上的電源按鈕，電視機也可能在一定時間不能開啟，因為系統啟動需要時間。等待大約一分鐘，然後再次操作。在按遙控器或電視機上的電源按鈕開啟時，需要一定時間打開照明 LED 以及使遙控器工作。

當照明 LED 閃紅燈時，計算閃爍次數（間隔時間為三秒）。

若光飾 LED 閃爍紅色，斷開 AC 電源線兩分鐘，然後再開啟電視機，以此來重設電視機。

如果問題仍然存在，請聯繫您的經銷商或 Sony 服務中心並告知照明 LED 閃紅燈的次數（間隔時間為三秒）。拔掉 AC 電源線，然後告訴您的經銷商或 Sony 服務中心。

當照明 LED 沒有閃爍，檢查以下列表中的項目。

您也可參閱說明指南中的故障排除或通過選擇 [說明] → [自行診斷] 以進行自行診斷。如果問題仍然存在，請將您的電視機交給合格的維修人員修理。

故障及解决方案

沒有畫面 （螢幕是黑的）也沒有聲音。

• 檢查天線 / 訊號線連接。
• 將電視機連接至 AC 電源，然後按電視機或遙控器上的 ⏻。

無法調諧某些節目。

- 檢查天線 / 訊號線連接。

遙控器無效。

- 更換電池。

忘記 [親子鎖碼（廣播）] 密碼。

- PIN 碼輸入 9999。通過選擇 [設定] → [親子鎖碼（廣播）] → [變更 PIN 號碼] 更新 PIN 碼。

電視機周圍溫度升高。

- 當長時間使用電視機時，電視機周圍溫度會升高。用手觸摸這些地方時可能會覺得很燙。

停頓音訊或視訊、空白螢幕或電視機對電視或遙控器按鈕沒有反應。

- 拔下 AC 電源線兩分鐘之後再次連接以進行簡單的電視機重設。

在電視機上找不到 ⏻、CH+/-、△+/-、→ 和 TV 按鈕。

- 請參閱下圖有關電視機上按鈕的位置。

僅限 KD-75X9400D、KD-65/55X9300D

KD-75X9400D、KD-65/55X9300D 除外

電視機背面

照明 LED 開啓。

- 如果您不要發光 LED 亮起，您可將之關閉。 按 HOME，然後選擇 [設定] → [照明 LED] → [關]。

無法以 WPS 連接無線路由器（Wi-Fi Protected Setup）。

• 如果您使用 WEP 安全加密，選擇 [ 簡易 ] → [Wi-Fi] → [ 依掃描清單連接 ]。然後，選擇您要連接的網絡名稱 （SSID）。 無法在網絡設定中找到所需的網絡名稱。
• 選擇 [[ 手動輸入 ]] 選擇⊕ 以輸入網絡名稱。

規格

系統

面板系統

LCD （液晶顯示）面板，LED 背光源

電視系統

類比：I，D/K，B/G，M

數位：DTMB

彩色系統

7.5 瓦 + 7.5 瓦 + 7.5 瓦 + 7.5 瓦

KD-65/55X8500D: 10 瓦 + 10 瓦

無線技術

IEEE802.11ac/a/b/g/n 協議

藍牙版本 4.1

輸入 / 輸出插孔

天線 / 訊號線

VHF/UHF 的 75 歐姆外接端子

VIDEO IN 1

視訊 / 音訊輸入 (phono 插孔)

COMPONENT IN

YPBPR（色差視頻）：1080p（50，60 Hz），1080i

(50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

音訊輸入 (phono 接腳插孔)

VIDEO IN 2

*當輸入為 4096 × 2160p 時，顯示效果為 3840 × 2160p

視訊 （3D）（僅限 3D 兼容型號）：

帧封装：1080p （30 Hz），1080/24p，1080i

(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

並排：1080p（50，60 Hz），1080/24p，1080i

上下格式：1080p（30，50，60 Hz），1080/24p，

1080i（50，60 Hz），720p（50，60 Hz）

音訊：5.1 聲道線性 PCM：32，44.1，48，88.2，

96，176.4 和 192 kHz，16，20 和 24 bits，Dolby

Digital 和 DTS

數位光纖插孔（兩聲道線性 PCM，Dolby Digital 和 DTS）

HDMI 3 AUDIO IN →

類比音訊輸入（立體聲迷你插孔）

AUDIO OUT（立體聲迷你插孔）

耳機、音訊輸出、超低音揚聲器

1, 2, 3ss

USB 連接埠 1 和 2 支援高速 USB (USB2.0)

USB 連接埠 3 支援超快速 USB (USB3.0)

LAN

10BASE-T/100BASE-TX 接頭（視網絡的作業環境而定，連線速度可能不同。不保證本電視的 10BASE-T/100BASE-TX 通訊率和通訊品質。）

定，連線速度可能不同。不保證本電視的

10BASE-T/100BASE-TX 通訊率和通訊品質。)

壁掛式支架：SU-WL450（KD-75X9400D 除外）

無線重低音揚聲器：SWF-BR100

10% - 80% 相對濕度（非冷凝）

電源和其他規格

電源需求

隨附 AC 電源供應器的型號除外

220 V - 240 V AC, 50 Hz

僅限隨附 AC 電源供應器的型號

帶有 AC 電源供應器的 24 V DC (KD-65/55X9300D)

帶有 AC 電源供應器的 19.5 V DC (KD-55X8500D)

額定規格：輸入 220 V - 240 V AC，50 Hz

螢幕尺寸（對角測量）（大約）

KD-75X9400D: 75 英寸 / 189.3 厘米

KD-65X9300D: 65 英寸 / 163.9 厘米

KD-65X8500D: 65 英寸 / 163.9 厘米

KD-55X9300D: 55 英寸 / 138.8 厘米

3840 点（水平）× 2160 线（垂直）

耗电量

见电视机背面

输出率

USB 1/2: 5 V, 500 mA 最大值

USB 3: 5 V, 900 mA 最大值

尺寸（大约）（宽 × 高 × 深）

包含桌面底座

KD-75X9400D: 1672 × 1017 × 327 毫米

KD-65X9300D: 1458 × 891 × 275 毫米

KD-65X8500D: 1454 × 894 × 279 毫米

KD-55X9300D: 1239 × 769 × 261 毫米

KD-55X8500D: 1231 × 770 × 263 毫米

不含桌面底座

KD-75X9400D: 1672 × 960 × 52 毫米

KD-65X9300D: 1458 × 839 × 36 毫米

KD-65X8500D: 1454 × 842 × 44 毫米

KD-55X9300D: 1239 × 717 × 36 毫米

KD-55X8500D: 1231 × 717 × 44 毫米

质量（大约）

包含桌面底座

KD-75X9400D: 43.2 千克

KD-65X9300D: 32.1 千克

KD-65X8500D: 23.9 千克

KD-55X9300D: 24.9 千克

KD-55X8500D: 18.6 千克

不含桌面底座

KD-75X9400D: 38.7 千克

KD-65X9300D: 28.9 千克

KD-65X8500D: 20.3 千克

KD-55X9300D: 22.0 千克

KD-55X8500D: 15.1 千克

註

- 選購配件的供應視國家 / 區域 / 電視機型號 / 存貨而定。

- 設計與規格可能變更而不事先通知。

商標資訊

• HDMI 和 HDMI High-Definition Multimedia Interface 專用名詞以及 HDMI 標誌是 HDMI Licensing LLC 在美國和其他國家的商標或註冊商標。
• 本產品經過杜比實驗室的授權而製造。 Dolby、Dolby Audio 和雙 D 記號是杜比實驗室的商標。
• “BRAVIA” 和 B 是 Sony Corporation 的商標。
• Gracenote、Gracenote eyeQ、Gracenote Videold、Gracenote Video Explore、Gracenote 標誌和標誌字型以及 “Powered by Gracenote” 標誌是 Gracenote 在美國和 / 或其他國家的註冊商標或商標。
• Opera® Devices SDK from Opera Software ASA. Copyright 1995–2015 Opera Software ASA. All rights reserved.
• Wi-Fi、Wi-Fi Direct、Miracast、Wi-Fi Protected Setup 和 Wi-Fi CERTIFIED 標識是 Wi-Fi Alliance 的商標或註冊商標。
• 有關 DTS 專利，請參閱 http://patents.dts.com。由 DTS, Inc. 授權製造。DTS、其標誌、& DTS 連同其標誌是註冊商標，而 DTS Digital Surround 是 DTS, Inc. 的商標 © DTS, Inc.。版權所有。
• Bluetooth® 字標和標誌乃 Bluetooth SIG, Inc. 擁有的註冊商標，Sony Corporation 在授權下使用這些標記。其他的商標和商品名稱屬於其各自的所有者。
• ®2016 RealNetworks, Inc. 專利申請中。版權所有。RealNetworks 標誌是 RealNetworks, Inc. 的商標。
• TUXERA 是 Tuxera Inc. 在美國及其他國家 / 地區的註冊商標。
• USB-IF 超快速 USB 是 Forum, Inc 公司的註冊商標 SS↔。

gracenote.

Opera

dts

Digital Surround

Bluetooth®

realnetworks

4K

實際解析度：3840 x 2160 畫素。
