TUF Gaming Capture Box-CU4K30 - 采集卡 ASUS - 免费用户手册
免费查找设备手册 TUF Gaming Capture Box-CU4K30 ASUS PDF格式.
| 产品类型 | 外部视频采集盒 |
| 型号 | TUF Gaming Capture Box-CU4K30 |
| 品牌 | 华硕 ASUS |
| 输入接口 | HDMI 2.0 |
| 输出接口 | HDMI 2.0 (直通)，USB-C 3.2 Gen 2 |
| 最高采集分辨率 | 4K@30Hz (输入) / 1080p@60Hz (采集) |
| 支持视频格式 | YUY2, NV12, RGB |
| 音频采样率 | 48 kHz 16位立体声 |
| 供电方式 | USB-C 总线供电 (5V/1A) |
| 尺寸 (长×宽×高) | 约 120 × 80 × 28 mm |
| 重量 | 约 150 g |
| 外壳材质 | 铝合金 + 塑料，TUF 军规级耐用 |
| 散热设计 | 被动散热 (散热孔) |
| 兼容系统 | Windows 10/11，macOS 11+，部分 Linux |
| 官方软件 | ASUS Game Capture 或 OBS Studio 兼容 |
| HDCP 支持 | 支持 HDCP 2.2 直通 |
| LED 指示灯 | 电源/状态 LED |
| 包装内容 | 采集盒、USB-C 数据线、快速入门指南 |
| 工作温度 | 0°C ~ 40°C |
| 存储温度 | -20°C ~ 60°C |
| 安全认证 | CE, FCC, RoHS |
| 清洁维护 | 使用干燥软布清洁，避免液体进入接口 |
| 可维修性 | 不建议自行拆解，保修期内请联系售后 |
常见问题 - TUF Gaming Capture Box-CU4K30 ASUS
用户关于以下问题的提问 TUF Gaming Capture Box-CU4K30 ASUS
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 采集卡 免费PDF格式！查找您的手册 TUF Gaming Capture Box-CU4K30 - ASUS 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 TUF Gaming Capture Box-CU4K30 品牌 ASUS.
用户手册 TUF Gaming Capture Box-CU4K30 ASUS
- 耳机接口
- LED 指示灯
- Game pad 接口
后视图
- USB 3.2 Gen1x1 Type-C® 接口
- HDMI 信号输入接口
- HDMI 信号输出接口
LED 指示灯
| 狀態 LED 指示燈 | 說明 | |
| 運作中 | 綠色恆亮 待機模式(USB 2.0) | |
| 藍色恆亮 待機模式(USB 3.2 Gen1×1) | ||
| 色彩循環燈效 運作模式(派對模式已啟用) | ||
| 彩虹燈效 運作模式(派對模式已關閉) | ||
| 紅色恆亮 HDCP / 解析度切換未支援 | ||
| 紅色閃爍 裝置 / USB 異常 | ||
| 黃色閃爍 HDMI 訊號輸入中斷 | ||
| 韌體升級中 | 橙色呼吸 韧體升級中 | |
| 橙色恆亮 韧體升級成功 | ||
| 紅色閃爍 韧體升級失敗 | ||

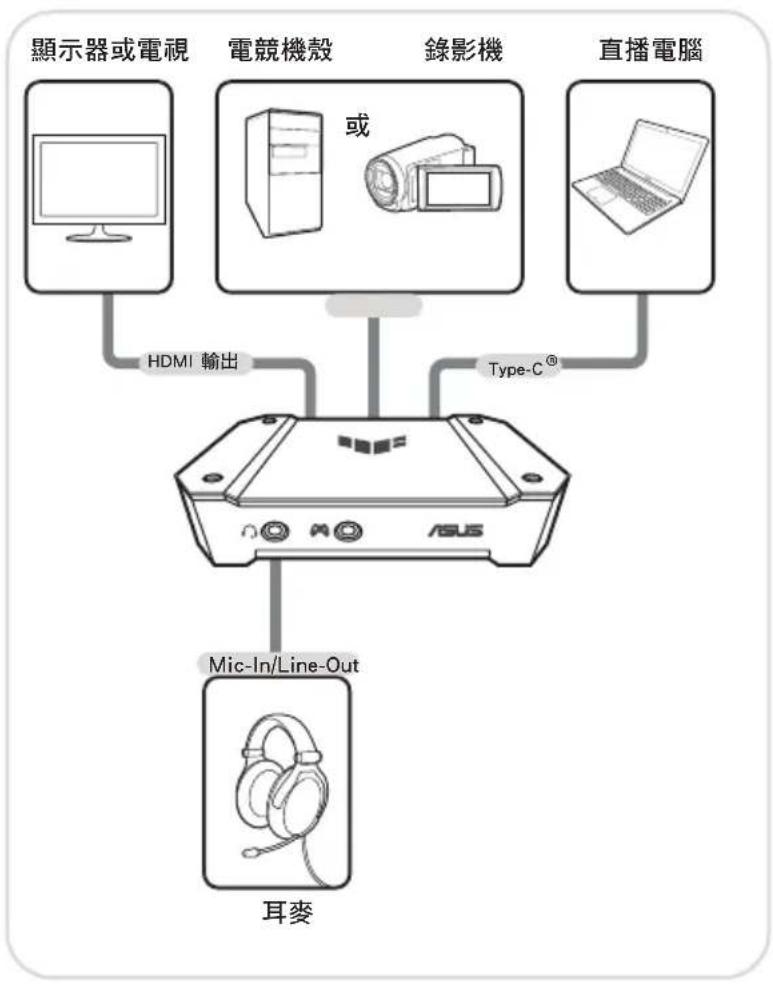

连接显示设备
将信号线插入 CU4K30 的对应接口。请参考下图找到显示和音效接头及其对应的相关接口。
注意：本产品不支持观看、录制或串流受 HDCP 技术保护的内容。
认识您的 CU4K30
前视图
- 耳机接口
- LED 指示灯
- Game pad 接口
后视图
- USB 3.2 Gen1×1 Type-C® 接口
- HDMI 信号输入接口
- HDMI 信号输出接口
LED 指示灯
| 状态 LED 指示灯 | 说明 | |
| 运行中 | 绿色恒亮 待机模式(USB 2.0) | |
| 蓝色恒亮 待机模式(USB 3.2 Gen1×1) | ||
| 色彩循环灯效 运行模式(派对模式已启用) | ||
| 彩虹灯效 运行模式(派对模式已关闭) | ||
| 红色恒亮 HDCP / 分辨率切换未支持 | ||
| 红色闪烁 设备 / USB 异常 | ||
| 黄色闪烁 HDMI 信号输入中断 | ||
| 固件升级中 | 橙色呼吸 固件升级中 | |
| 橙色恒亮 固件升级成功 | ||
| 红色闪烁 固件升级失败 | ||
连接显示设备
将信号线插入 CU4K30 的对应接口。请参考下图找到显示和音频接头及其对应的相关接口。
* 使用随附的 3.5mm 音频线将游戏手柄连接至 CU4K30，以启用 Party Chat 模式。注意：本产品不支持观看、录制或串流受 HDCP 技术保护的内容。
产品之限用物质含有情况的相关信息，请参考下表：
| 單元 | 限用物質及其化學符號 | |||||
| 鉛(Pb) | 汞(Hg) | 鎘(Cd) | 六價鉻( Cr+6 ) | 多溴聯苯(PBB) | 多溴二苯醚(PBDE) | |
| 印刷電路板及電子組件 | —〇 | 〇〇〇〇 | ||||
| 外殼〇〇〇〇〇〇 | ||||||
| 連接線〇〇〇〇〇〇 | ||||||
| 其他及其配件〇〇〇〇〇〇 | ||||||
| 備考1. "0"係指該項限用物質之百分比含量未超出百分比含量基準值。備考2. "-"係指該項限用物質為排除項目。 | ||||||
电子电气产品有害物质限制使用标识要求：图中之数字为产品之环保使用期限。仅指电子电气产品中含有的有害物质不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。
产品有害物质的名称及含量
| 部件名称 | 有害物质 | |||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 印刷电路板及电子组件 | ×○○○○○ | |||||
| 外壳○○○○○ | ||||||
| 连接线○○○○○ | ||||||
| 其它及其配件○○○○○ | ||||||
| 本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求,然该部件仍符合欧盟指令2011/65/EU的规范。备注:此产品所标示之环保使用期限,系指在一般正常使用状况下。 | ||||||
