TS700-E7/RS8 - 服务器 ASUS - 免费用户手册

产品类型	服务器
品牌	华硕
型号	TS700-E7/RS8
外形	机架式
处理器	Intel Xeon E5-2600 v2 系列
芯片组	Intel C602
内存类型	DDR3 ECC RDIMM
存储接口	SAS/SATA 热插拔
网络控制器	双千兆网卡
电源	冗余电源（可选）
尺寸（宽×高×深）	约 445 × 217 × 669 mm
重量	约 22 kg
操作系统支持	Windows Server, Linux
功能特点	支持RAID 0/1/5/10；远程管理；热插拔硬盘
维护与清洁	定期清理灰尘，保持通风；使用静电手环操作内部组件
安全注意事项	安装于机架时确保固定；断电后操作；避免水溅
配件与可维修性	内存、硬盘、电源模块可更换；可扩展PCIe插槽
一般信息	适用于数据中心和企业级应用

常见问题 - TS700-E7/RS8 ASUS

如何重置管理员密码？

断电后，通过跳线清除CMOS即可重置BIOS密码。具体步骤请参考主板手册。

支持最大内存容量是多少？

支持最大512GB DDR3 ECC内存，通过24个DIMM插槽安装。

如何更换故障硬盘？

无需断电，直接拔出热插拔硬盘托架，更换新硬盘后插入，系统会自动重建RAID。

如何远程管理服务器？

使用ASUS ASWM Enterprise或IPMI接口，通过Web界面进行远程监控和管理。

支持哪些RAID级别？

支持RAID 0、1、5、10，可选配硬件RAID卡提升性能。

开机无显示怎么办？

检查电源连接、内存和显卡（若安装）。尝试最小配置（仅CPU和一根内存）启动。

如何更新BIOS？

从华硕官网下载对应型号的BIOS文件，通过UEFI内建的EZ Flash工具更新。

噪音很大正常吗？

服务器风扇转速自动调节，高负载时噪音增大属于正常。定期清理风扇可降低噪音。

能否安装Windows 10？

主要支持服务器操作系统，但也可以安装Windows 10，可能需要手动安装驱动。

保修期多久？

标准保修期为3年，可延长至5年，详情请联系华硕客服。

用户手册 TS700-E7/RS8 ASUS

©ASUSTeK Computer Inc. 保留所有權利。華碩電腦股份有限公司保留所有權利。

本使用手冊包括但不限於其所包含的所有資訊皆受著作權法保護，未經華碩電腦股份有限公司（以下簡稱「華碩」）許可，不得任意仿製、拷貝、謄抄、轉譯或為其他利用。

免責聲明

本使用手冊是以「現況」及「以目前明示的條件下」的狀態提供給您。在法律允許的範圍內，華碩就本使用手冊，不提供任何明示或默示的擔保及保證，包括但不限於商業適銷性、特定目的之適用性、未侵害任何他人權利及任何得使用本使用手冊或無法使用本使用手冊的保證，且華碩對因使用本使用手冊而獲取的結果或透過本使用手冊所獲得任何資訊之準確性或可靠性不提供擔保。

台端應自行承擔使用本使用手冊的所有風險。台端明確了解並同意，華碩、華碩之授權人及其各該主管、董事、員工、代理人或關係企業皆無須為您因本使用手冊、或因使用本使用手冊、或因不可歸責於華碩的原因而無法使用本使用手冊或其任何部分而可能產生的衍生、附隨、直接、間接、特別、懲罰或任何其他損失（包括但不限於利益損失、業務中斷、資料遺失或其他金錢損失）負責，不論華碩是否被告知發生上開損失之可能性。

由於部分國家或地區可能不允許責任的全部免除或對前述損失的責任限制，所以前述限制或排除條款可能對您不適用。

台端知悉華碩有權隨時修改本使用手冊。本產品規格或驅動程式一經改變，本使用手冊將會隨之更新。本使用手冊更新的詳細說明請您造訪華碩的客戶服務網 http://support.asus.com，或是直接與華碩資訊產品技術支援專線 0800-093-456 聯絡。

於本使用手冊中提及之第三人產品名稱或內容，其所有權及智慧財產權皆為各別產品或內容所有人所有且受現行智慧財產權相關法令及國際條約之保護。

當下列兩種情況發生時，本產品將不再受到華碩之保固及服務：

（1）本產品曾經過非華碩授權之維修、規格更改、零件替換或其他未經過華碩授權的行為。（2）本產品序號模糊不清或喪失。

目錄

給使用者的說明 .... ii

目錄 ....iii

使用注意事項 ...... vii

用電安全 ...... viii

关于本使用手册 ix

第一章：系统导览

1.1 产品包装内容.... 1-2

1.2 序号贴纸 1-2

1.3 产品规格表 …… 1-3

1.4 前端面板 1-5

1.5 后端面板 1-6

1.6 内部组件 1-7

1.7 LED 显示灯号说明 ..... 1-8

1.7.1 前面板指示灯 1-8

1.7.2 网络埠指示灯 1-9

第二章：硬件安装

2.1 安装及移除机壳 2-2

2.1.1 移除机壳侧板 2-2

2.1.2 安装机壳侧板 2-3

2.2 中央處理器（CPU） 2-4

2.2.1 安装中央處理器 2-4

2.2.2 安裝 CPU 散熱片與風扇 2-9

2.3 系統記憶體 2-10

2.3.1 概觀 2-10

2.3.2 記憶體設定 2-11

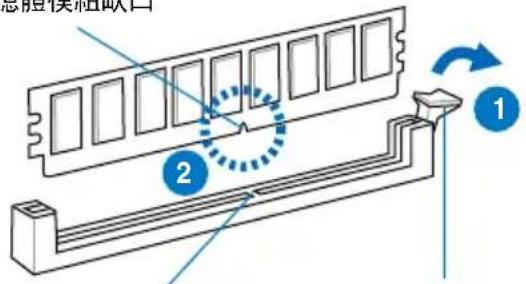

2.3.3 安裝記憶體模組 2-13

2.3.4 取出記憶體模組 2-13

2.4 前面板的組裝 2-14

2.4.1 移除前面板組件 2-14

2.4.2 重新安装前面板組件 2-14

2.5 5.25 吋或 3.5 吋装置 2-15

2.5.1 安装 5.25 吋裝置 2-15

2.6.1 安裝硬碟抽取架模組 2-16

目錄

2.6.2 移除硬碟抽取架模組 2-17

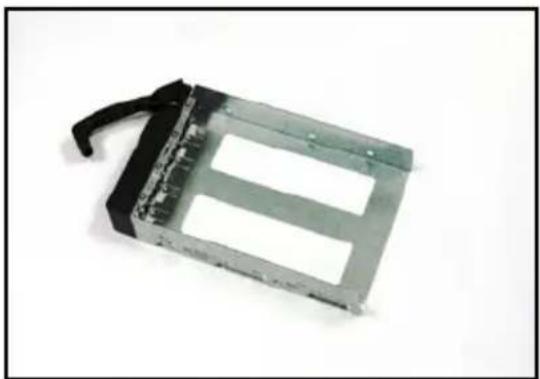

2.6.3 安裝熱抽換 SATA/SAS 硬碟裝置 2-17

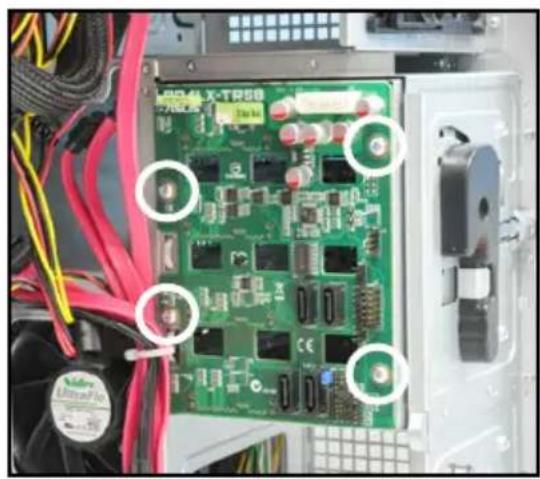

2.6.4 移除與重新安裝背板 2-19

2.7 安裝擴充卡 2-20

2.7.1 安裝一張擴充卡 2-20

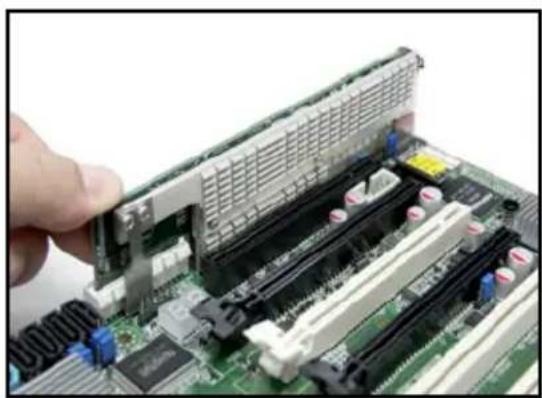

2.7.2 安裝華碩 PIKE RAID 控制卡 2-21

2.7.3 安裝 ASMB6 管理卡 2-22

2.7.4 設定擴充卡 2-23

2.8 連接排線 2-24

2.8.1 主機板連接插座 2-24

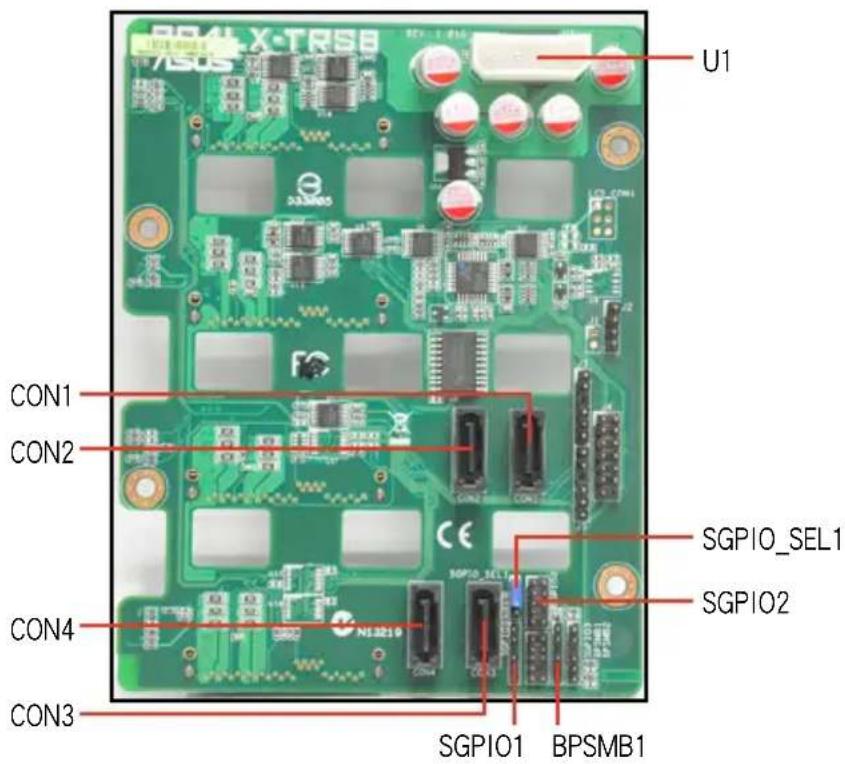

2.8.2 SATA/SAS 背板的連接 2-25

2.9 移除系統組件.... 2-27

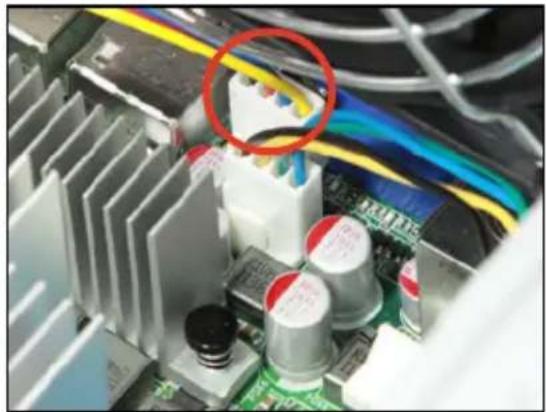

2.9.1 系統風扇 2-27

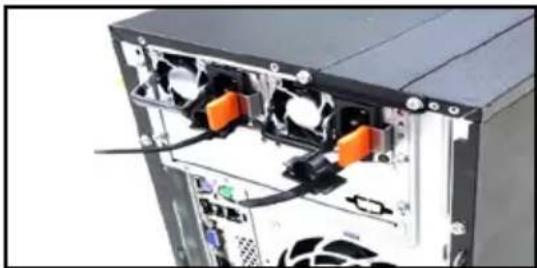

2.9.2 機殼底座墊片 2-29

2.9.3 備援式電源供應器 2-29

2.9.4 安裝導風罩 2-31

第三章：進階安裝

3.1 準備機架用組件 3-2

3.2 於伺服器上安裝內滑軌 3-2

3.3 安裝滑軌至機架上 3-3

3.4 安裝伺服器至機架上 3-4

第四章：主機板資訊

4.1 主機板構造圖 4-2

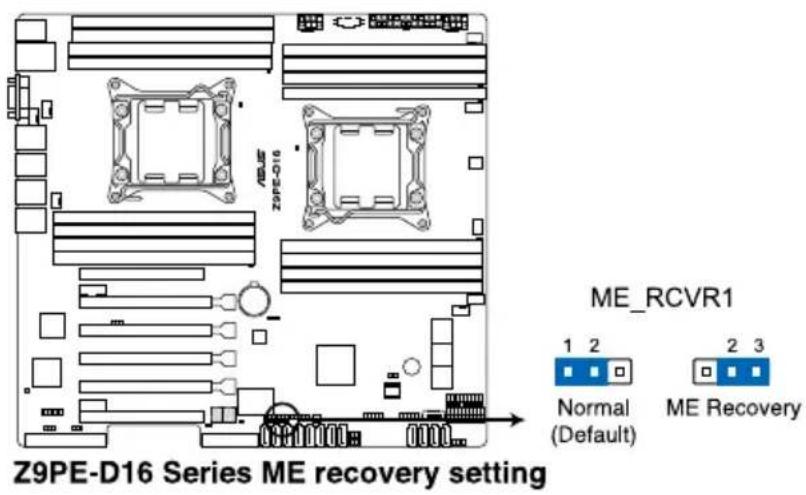

4.2 跳線選擇區 4-4

4.3 內部連接埠 4-8

第五章：BIOS 程式設定

5.1 管理、更新您的 BIOS 程式 5-2

5.1.1 華碩 CrashFree BIOS 3 程式 5-2

5.1.3 BUPDATER 工具程式 5-4

5.2 BIOS 程式設定 5-6

5.2.1 BIOS 程式選單介紹 5-7

5.2.2 功能表列說明 5-7

5.2.3 選單項目 5-8

5.2.4 子選單 5-8

目錄

5.2.5 操作功能鍵說明 5-8 5.2.6 線上操作說明 5-8 5.2.7 設定值 5-8 5.2.8 設定視窗 5-8 5.2.9 捲軸 5-8

5.3 主選單（Main） 5-9

5.3.1 System Date [Day xx/xx/xxxx] 5-9 5.3.2 System Time [xx:xx:xx] 5-9

5.4 進階選單（Advanced menu） 5-10

5.4.1 處理器設定（CPU Configuration） 5-10 5.4.2 CPU 電源管理設定 5-13 5.4.3 晶片組設定（Chipset Configuration） 5-15 5.4.4 PCH SATA 設定（PCH SATA Configuration） 5-21 5.4.5 PCH SCU SAS 設定 5-23 5.4.6 PCI 子系統設定（PCI Subsystem Settings） 5-23 5.4.7 內建網路設定（Onboard LAN Configuration） 5-27 5.4.8 Intel TXT(LT-SX) 設定 5-28 5.4.9 USB 設定（USB Configuration） 5-29 5.4.10 Trusted Computing 5-30 5.4.11 ACPI 設定 5-31 5.4.12 WHEA 設定 5-32 5.4.13 APM 設定 5-32 5.4.14 序列埠控制面板重新定向（Serial Port Console Redirection）..5-33 5.4.15 ME 子系統（ME Subsystem） 5-36 5.4.16 既有装置設定（Legacy Devices Configuration） 5-36 5.4.17 執行時錯誤記錄（Runtime Error Logging） 5-37

5.5 伺服器管理選單（Server Mgmt menu） 5-38

5.5.1 系統事件記錄（System Event Log） 5-39 5.5.2 BMC 網路設定（BMC network configuration） 5-40

5.6 事件記錄選單（Event Logs menu） 5-41

5.6.1 變更 Smbios 事件記錄設定.... 5-41

5.7 開機選單（Boot menu） 5-43

5.8 監控選單（Monitor menu） 5-45

5.9 安全性選單（Security menu） 5-46

5.10 工具選單（Tool menu） 5-47

5.11 離開 BIOS 程式（Exit） 5-48

目錄

第六章：磁碟陣列設定

6.1 RAID 功能設定 6-2

6.1.1 RAID 功能說明 6-2

6.1.2 安裝 Serial ATA (SATA) 硬碟機 6-3

6.1.3 在 BIOS 程式中設定 RAID 6-3

6.1.4 RAID 設定程式 6-3

6.2 LSI Software RAID 設定程式 ..... 6-4

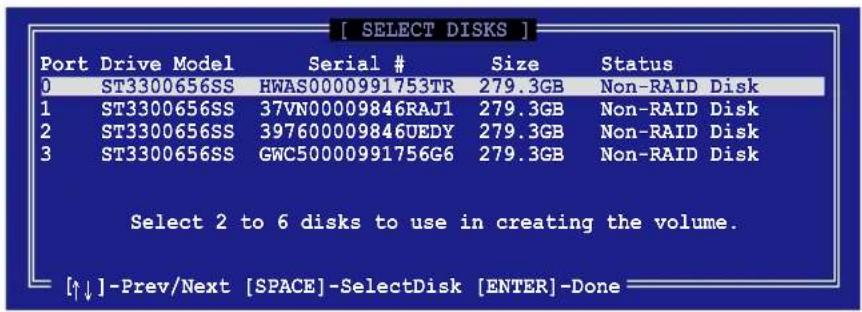

6.2.1 建立 RAID 設定 6-5

6.2.2 增加或檢視一個 RAID 設定 6-11

6.2.3 將虛擬磁碟初始化 6-12

6.2.4 重新建立損壞的硬碟 6-16

6.2.5 檢查硬碟資料的一致性 6-18

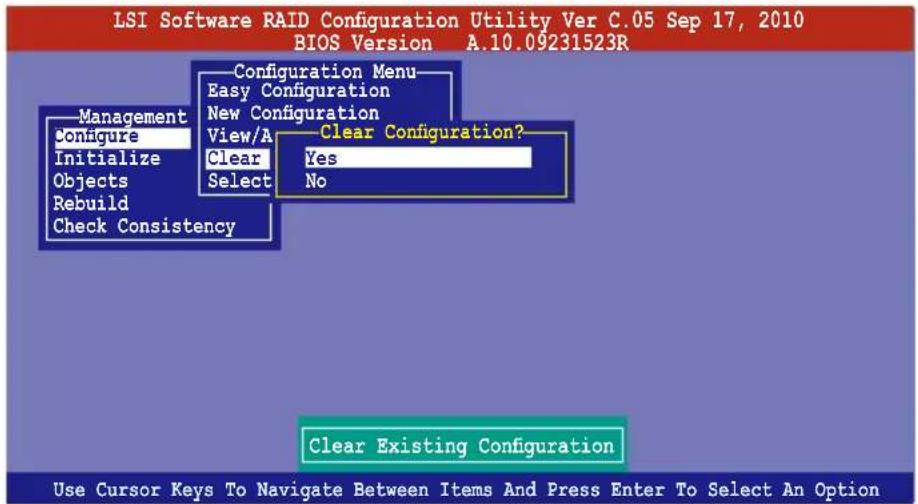

6.2.6 删除一個 RAID 設定 6-21

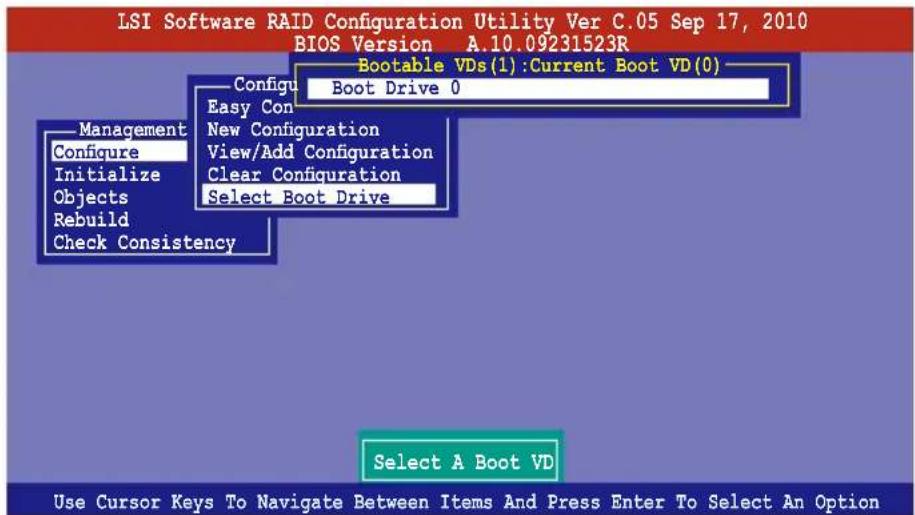

6.2.7 從 RAID 設定中選擇開機磁碟 6-22

6.2.8 開啟 WriteCache 6-23

6.3 Intel® Rapid Storage Technology enterprise SCU/SATA Option ROM 工具程式 …… 6-24

6.3.1 建立 RAID 設定 6-25

6.3.2 建立一個回復設定 6-26

6.3.3 删除 RAID 磁區 6-28

6.3.4 重新設定硬碟為非陣列硬碟 6-29

6.3.5 退出 Intel Matrix Storage Manager 程式 .....6-30

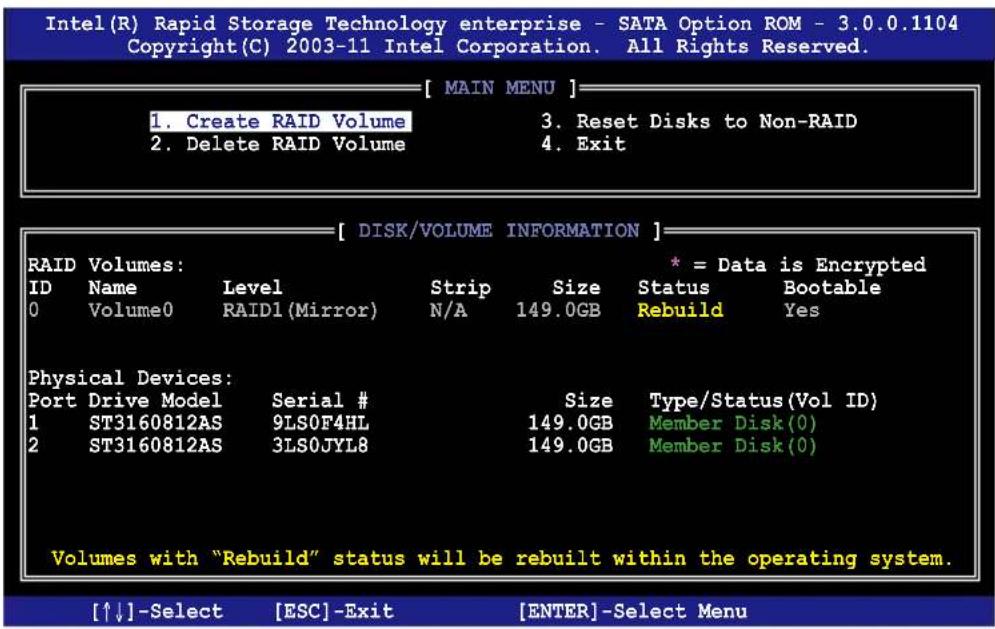

6.3.6 重建 RAID 設定 6-30

6.3.7 在 BIOS 程式中設定開機陣列 6-32

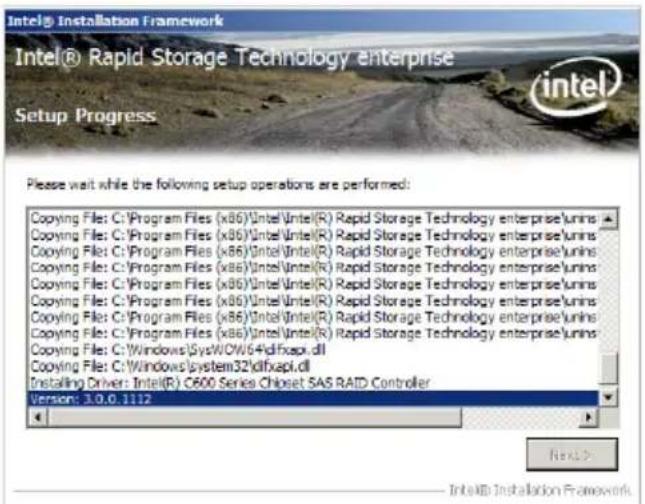

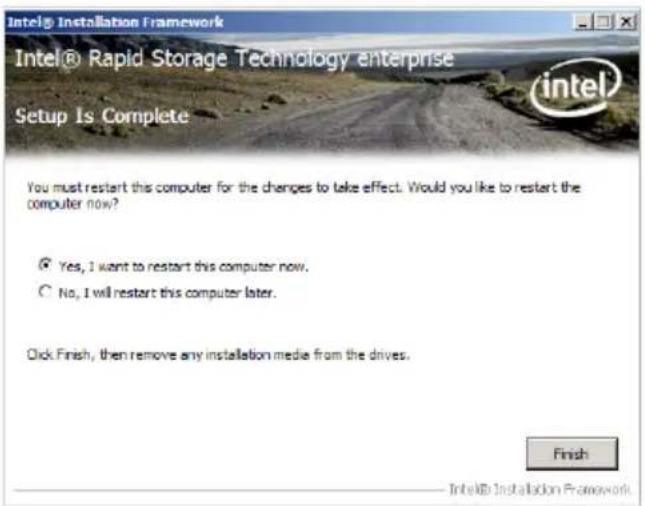

6.4 Intel® Rapid Storage Technology enterprise 工具程式（Windows） …… 6-33

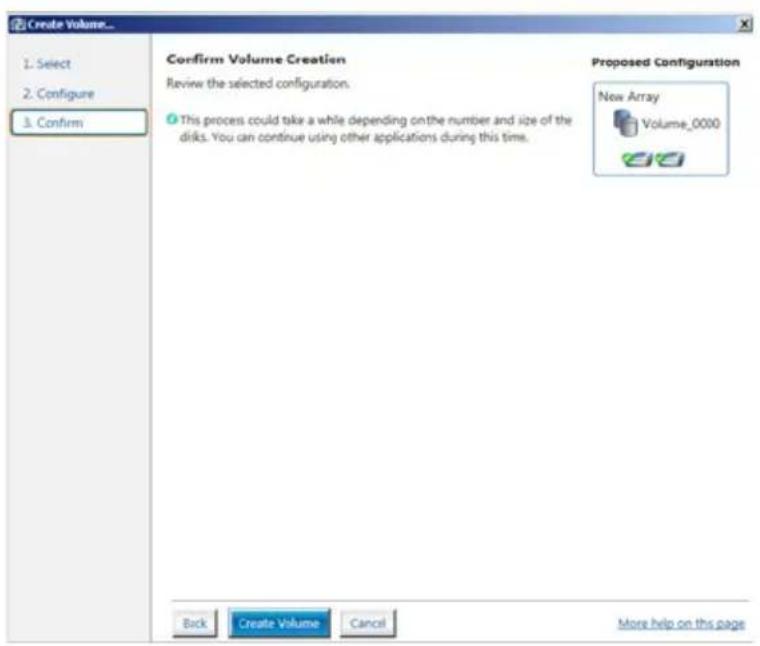

6.4.1 建立 RAID 設定 6-34

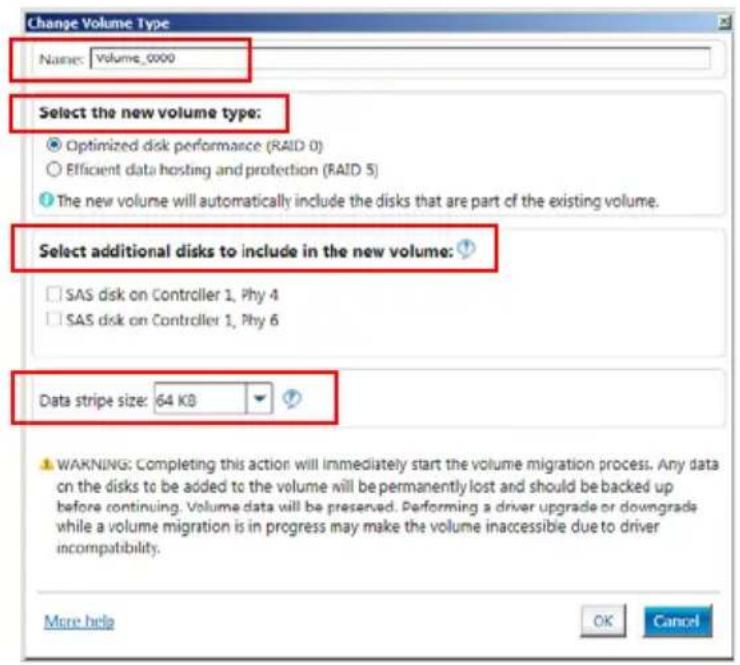

6.4.2 變更 Volume 類型 6-36

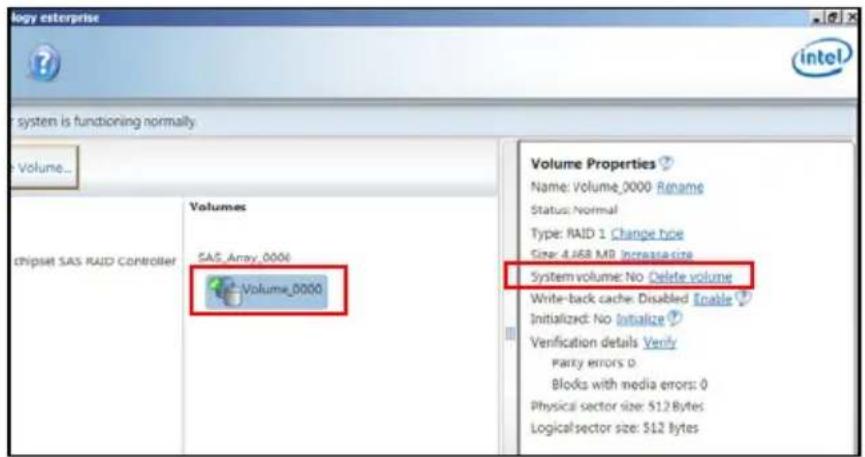

6.4.3 刪除 Volume 6-37

7.1 安裝 RAID 驅動程式 7-2

7.1.1 建立一張 RAID 驅動磁片 7-2

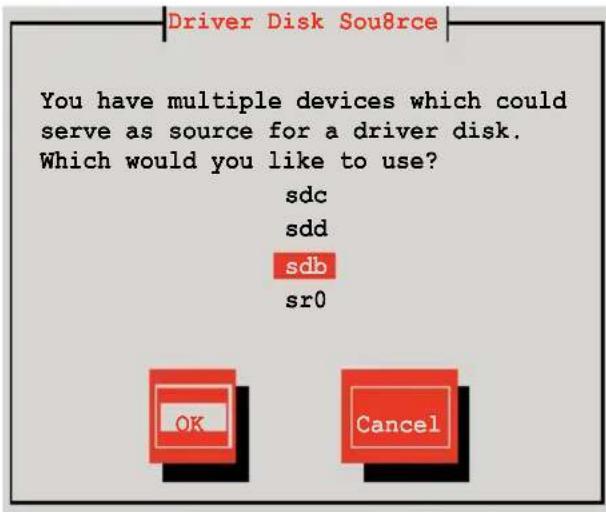

7.1.2 安裝 RAID 驅動程式 7-4

7.2 安裝 Intel® 晶片驅動程式 7-14

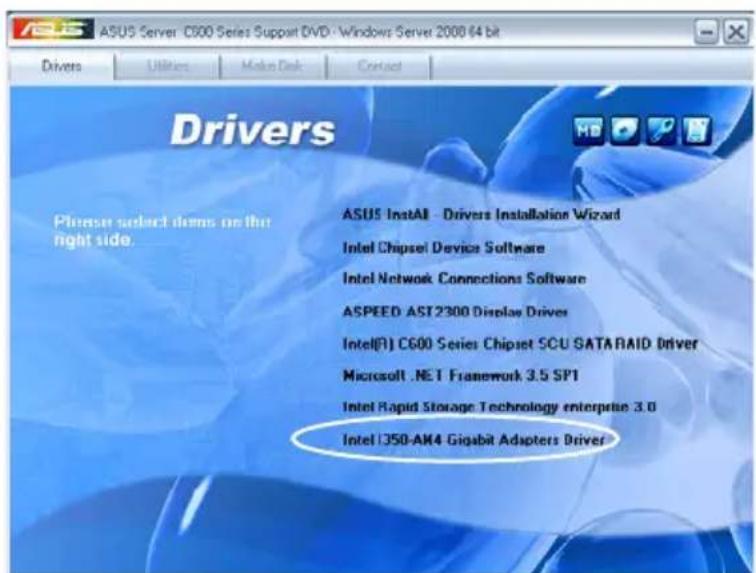

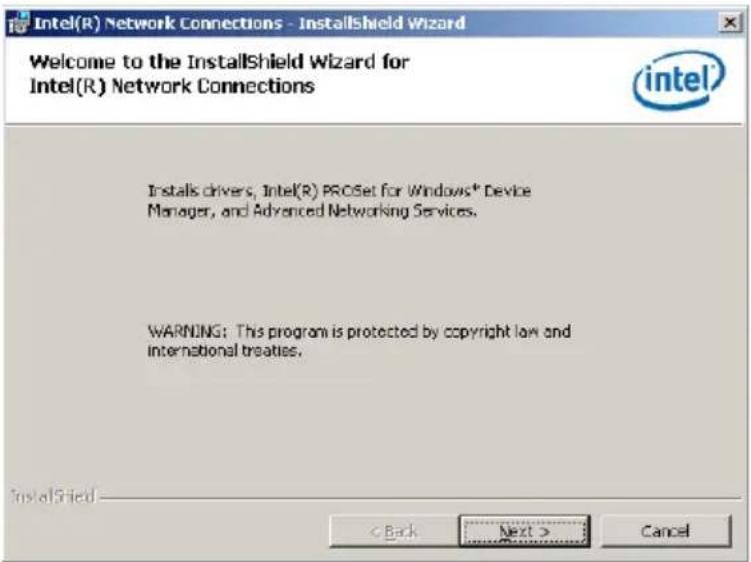

7.3 安裝 Intel® Network Connection 軟體 7-16

7.4 安裝顯示驅動程式 7-19

目錄

7.5 安裝 Intel® C600 系列晶片 SCU SATA RAID 驅動程式 7-22 7.6 安裝 Microsoft .NET Framework 3.5 SP1 軟體 7-23 7.7 安裝 Intel® Rapid Storage Technology enterprise 3.0 程式 7-24 7.8 安裝 Intel® I350 Gigabit 網路驅動程式 7-27 7.9 安裝管理工具與應用程式 7-31

7.9.1 執行公用與驅動程式光碟 7-31 7.9.2 驅動程式主選單 7-31 7.9.3 工具軟體選單 7-32 7.9.4 製作驅動程式磁片選單 7-32 7.9.5 聯絡資訊 7-32

使用注意事項

操作伺服器之前請務必詳閱以下注意事項，避免因人為的疏失造成系統損傷甚至人體本身的安全。

請勿使用非本產品配備的電源線，由於電路設計之不同，將有可能造成內部零件的損壞。

• 使用前，請檢查每一條連接線是否都已經依照使用手冊指示連接妥當，以及電源線是否有任何破損，或是連接不正確的情形發生。如有任何破損情形，請儘速與您的授權經銷商聯絡，更換良好的線路。 • 伺服器安放的位置請遠離灰塵過多、溫度過高、太陽直射的地方。
• 保持機器在乾燥的環境下使用，雨水、溼氣、液體等含有礦物質將會腐蝕電子線路。
• 使用伺服器時，務必保持周遭散熱空間，以利散熱。
• 使用前，請檢查各項周邊設備是否都已經連接妥當再開機。
• 避免邊吃東西邊使用伺服器，以免污染機件造成故障。
• 請避免讓紙張碎片、螺絲及線頭等小東西靠近伺服器之連接器、插槽、孔位等處，避免短路及接觸不良等情況發生。 • 請勿將任何物品塞入伺服器機件內，以避免引起機件短路或電路損毀。
• 伺服器開機一段時間之後，散熱片及部份IC表面可能會發熱、發燙，請勿用手觸摸，並請檢查系統是否散熱不良。
• 在安裝或是移除周邊產品時請先關閉電源。
• 在更換熱插拔式連接器的零件（如：Power Supply unit、HDD、DC Fan 等）之前，需先將產品的電源移除。
• 電源供應器若壞掉，切勿自行修理，請交由授權經銷商處理。
• 請不要試圖拆開機器內部，非專業人員自行拆開機器將會造成機器故障問題。
• 伺服器的機殼、鐵片大部分都經過防割傷處理，但是您仍必須注意避免被某些細部鐵片尖端及邊緣割傷，拆裝機殼時最好能夠戴上手套。
• 當你有一陣子不使用伺服器時，休假或是颱風天，請關閉電源之後將電源線拔掉。 • 本產品建議之環境操作溫度為 35° C。
• 主機板上之 RTC 電池如果更換不正確會有爆炸的危險，請依照製造商說明書處理用過的電池。

用電安全

電磁安全

• 拆裝任何元件或是搬移伺服器之前，請先確定與其連接的所有電源都已經拔掉。
• 拆裝任何元件上連接的訊號線之前，請先拔掉連接的電源線，或是先安裝訊號線之後再安裝電源線。
• 使用一隻手拆裝訊號線，以避免接觸到兩個不同電位表面造成不當的電流突波衝擊產生。
• 伺服器電源線請勿與其他事物機器共用同一個插座，儘量不要使用延長線，最好能夠連接一台不斷電系統 UPS。

靜電元件

處理器、記憶體、主機板、介面卡、磁碟機、硬碟機等設備，是由許多精密的積體電路與其它元件所構成，這些積體電路很容易因為遭受靜電的影響而損壞。因此，在拆裝任何元件之前，請先做好以下的準備：

• 如果您有靜電環等防靜電設備，請先戴上。
• 假如您所處的環境並沒有防靜電地板，開始拆裝伺服器之前，請您先將身體可能帶的靜電消除。
• 在尚未準備安裝前，請勿將元件由防靜電袋中取出。
• 將元件由防靜電袋中取出時，請先將它與伺服器金屬平面部份碰觸，釋放靜電。
• 拿持元件時儘可能不觸碰電路板，及有金屬接線的部份。 • 請勿用手指接觸伺服器之連接器、IC 腳位、附加卡之金手指等地方。
• 欲暫時置放元件時請放置在防靜電墊或是防靜電袋上，再度拿起時請將它與伺服器金屬平面部份碰觸。

本系統是以具備接地線之三孔電源線插座而設計，請務必將電源線連接到牆上的三孔電源插座上，以避免突衝電流造成伺服器系統損害情形發生。

警告使用者

此為乙類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種情況下，使用者會被要求採取某些適當的對策。

REACH 信息

注意：请遵守 REACH（化学品注册、评估、许可和限制）管理规范，我们会将产品中的化学物质公告在华硕 REACH 网站，详细请参考 http://green.asus.com/english/REACH.htm。

关于本使用手册

本使用手册主要针对有经验且具有个人电脑硬件组装知识的用户所撰写。本手册可以帮助您建立起最新、功能强大的 TS700-E7/RS8 华硕服务器。手册内容介绍本产品各部分元件的拆装、设置，因此，部分元件可能是选购配备，并未包含在您的产品当中，假如您需要选购该配备，请向本公司授权经销商咨询。

请勿将本主板当作一般垃圾丢弃。本产品零部件设计为可回收利用。这个打叉的垃圾桶标志表示本产品（电器与电子设备）不应视为一般垃圾丢弃，请依照您所在地区有关废弃电子产品的处理方式处理。

请勿将内含汞的电池当作一般垃圾丢弃。这个打叉的垃圾桶标志表示电池不应视为一般垃圾丢弃。

章节说明

本使用手册的内容结构如下：

第一章：系统导览

本章以清晰的图示带您认识华硕 TS700-E7/RS8 系列服务器的功能及特色，包括系统的前面板、后面板以及内部功能的介绍。

第二章：硬件安装

本章以逐步说明的方式，教您如何将系统所需的零部件正确地安装至本服务器里。

第三章：高级安装

本章提供您本服务器的机架安装及使用方法。

第四章：主板信息

本章提供您有關本伺服器內建主機板的相關資訊，包括主機板的構造圖、Jumper 設定以及連接埠位置等。

第五章：BIOS 程式設定

本章提供您本伺服器之 BIOS 的升級與管理及 BIOS 設定的相關訊息。

第六章：磁碟陣列設定

在本章節中我們將介紹有關磁碟陣列的設定與說明。

第七章：安裝驅動程式

本章節將提供您相關驅動程式的安裝與說明。

提示符號

以下為本手冊所使用到的各式符號說明：

警告：提醒您在進行某一項工作時要注意您本身的安全。

小心：提醒您在進行某一項工作時要注意勿傷害到主機板元件。不當的動作可能會對產品造成損害。

注意：重點提示，重要的注意事項。您必須遵照使用手冊所描述之方式完成一項或多項軟硬體的安裝或設定。

說明：小祕訣，名詞解釋，或是進一步的資訊說明。提供有助於完成某項工作的訣竅和其他額外的資訊。

哪裡可以找到更多的產品資訊

您可以經由下面所提供的兩個管道，來獲得您所使用的華碩產品資訊以及軟硬體的升級資訊等。

1. 華碩網站

您可以到 http://tw.asus.com 華碩電腦全球資訊網站，來取得所有關於華碩軟硬體產品的各項資訊。

2. 其他文件

在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶有其他的文件，譬如經銷商所附的產品保證單據等。

第一章

系統導覽

1

本章將介紹本伺服器的各項組成元件，其中包括系統的前、後面板以及內部功能的總體介紹。

1.1 產品包裝內容

以下為列出本伺服器包裝內的組件。

標準元件

機種型號 TS700-E7/RS8

機殼 華碩 T50A 5U 直立/機架式機殼

主機板 華碩 Z9PE-D16 伺服器主機板

硬體組件 1×620W(僅台灣提供)或 800W 備援式電源供應器8×可熱抽換 3.5吋硬碟抽取架2×連接 4條 SATA 排線之 SAS/SATA2 背板1×前側 I/O 面板4×系統風扇(前端:3個 80mm×38mm;後端:1個 120mm×38mm)

配件 1×TS700-E7/RS8 使用手冊1×ASWM Enterprise 使用手冊1×TS700-E7/RS8 系列驅動與公用程式光碟片螺絲一包1×ASMB6 系列光碟片1×華碩 ASWM Enterprise* 使用手冊1×ASMB6 使用手冊2×AC 電源線

選購配件 2×CPU 散熱器DVD-ROM 光碟機 / DVD-RW 燒錄機620W(僅台灣提供)或 800W 電源供應器模組華碩 TS700-E7/RS8 機架安裝套件華碩 PIKE RAID 卡

* ASWM 為 ASUS System Web-based Management 工具程式。

若以上列出的任何一項配件有損壞或是短缺的情形，請儘速與您的經銷商連絡。

1.2 序號貼紙

在您打電話尋求華碩客服中心的協助之前，請先注意產品上的 12 碼序號編號，如 xxS0xxxxxxxxx。請參考以下的圖示範例所示。

當核對正確的序號編號之後，華碩客服中心的人員就能提供快速的檢視並針對您的問題提供滿意的協助。

1.3 產品規格表

華碩 TS700-E7/RS8 是一款精心打造的 1U 伺服器，內裝 Z9PE-D16 伺服器主機板，支援 Intel® LGA2011 socket Xeon® E5-2600 系列處理器，並包含最新內建於主機板上的晶片組所提供的相關技術。

機種型號 TS700-E7/RS8
中央處理器 2 x LGA2011 socket
		Intel® Xeon E5-2600 系列處理器
		QPI 6.4 / 7.2 / 8.0 GT/s
晶片組 Intel		® C602-A 晶片組
記憶體 總插槽數	16(每個 CPU 4 通道、每個 CPU 8 DIMMs)
	擴充容量 最高可擴充達 512GB (RDIMM)
	支援記憶體類型 DDR3 1600/1333/1066/800 RDIMMDDR3 1066/1333/ ECC 或 Non-ECC UDIMMDDR3 1066/1333 LR-DIMM
	單條記憶體大小 2GB、4GB、8GB 與 16GB* (RDIMM)2GB、4GB 與 8GB* (UDIMM)8GB、16GB 與 32GB (LRDIMM)
擴充插槽 總 PCI/PCI-X/PCI-E 插槽數 6
		支援插槽類型 - 插槽 1: PCIe x16 (x16 Gen3 link,若 PCIE2 已使用,則會自動切換為 X8 模式,支援 MIO,白色,from CPU 1)- 插槽 2: PCIe x16 (x16 Gen3 link,若 PCIE 1 插槽已使用,則自動切換成 x8 link,白色,from CPU 1)- 插槽 3: PCIe x16 (x16 Gen3 link,黑色,from CPU 2)- 插槽 4: PCIe x16 (x16 Gen3 link,白色,from CPU 1)- 插槽 5: PCIe x16 (x16 Gen3 link,黑色,from CPU 2)- 插槽 6: PCIe x16 (x8 Gen3 link,黑色,from CPU 2)
		其他擴充插槽 1 x PIKE 插槽,提供增強儲存能力
儲存裝置 SATA 控制器 Intel		® C602-A 晶片組支援:<AHCI>2 x SATA 6Gb/s 連接埠;4 x SATA 3Gb/s 連接埠Intel® RSTe(僅 Windows 環境)(支援軟體 RAID 0、1、10 與 5)LSI® MegaRAID(Linux/Windows 環境)(支援軟體 RAID 0、1 與 10)<SCU>4 x SATA 3Gb/s 連接埠Intel® RSTe(僅 Windows 環境)(所有 SATA 埠支援軟體 RAID 0、1、10 與 5)
		SAS 控制器 選購:華碩 PIKE 2008 8 埠 SAS2 6G RAID 卡華碩 PIKE 2008/IMR 8 埠 SAS2 6G RAID 卡華碩 PIKE 2108 8 埠 SAS2 6G H/W RAID 卡
硬碟插槽 I = 內建		8 x 熱抽換 3.5 吋 SAS/SATA 硬碟插槽
顯示功能 顯示晶片 Aspeed AST2300 + 16MB VRAM
內部 I/O 連接埠 5 × RJ-45 網路埠(1 個供 ASMB6-iKVM 使用)
	4 × USB 2.0 連接埠(前 2 個,後 2 個)1 × 內部 A-Type USB 連接埠1 × VGA 連接埠1 × PS/2 鍵盤連接埠1 × PS/2 滑鼠連接埠
支援作業系統 Windows	Server 2008 R2Windows Server 2008 R2 EnterpriseWindows Server 2008 Enterprise 32/64-bitWindows 7 (Ultimate SP1) 32/64-bitRedHat Enterprise Linux AS5.6/6.0 32/64-bitSuSE Linux Enterprise Server 11.2 32/64-bitCentOS 5.6 32/64-bitVMWare ESX4.1/ESXi4.1(支援版本若有變動,恕不另行通知)
防毒軟體 選購防毒軟體光碟
管理解決方案 外部遠端遙控硬體 預設 1 × ASMB6-iKVM,支援 KVM-over-IP 的方式
軟體 華碩 ASWM Enterprise 2.0
外觀尺寸(高×寬×深) 445mm × 217.5mm × 545mm
重量(不包含處理器、記憶體與硬碟機) 20 公斤
電源供應器 800W (80Plus Platinum level) 1+1	備援式電源供應器(預設為搭配一組電源供應器模組)或620W 1+1 備援式電源供應器(僅台灣提供)
電氣額定值 輸入:	800W: 100-127/200-240Vac, 9.9A/4.79A, 47-63Hz, Class 1620W**: 100-240Vac, 10A, 50-60Hz, Class 1(僅台灣提供)
環境條件 操作溫度:10°C - 35°C	未操作溫度:-40°C ~ 70°C未操作濕度:20% ~ 90%(無結露)

(下一页繼續) * 列表規格若有變更，恕不另行通知。

1.4 前端面板

TS700-E7/RS8 伺服器的前端面板提供您方便地使用硬碟機、軟碟機、光碟機等裝置。此外，還包括 2 個 USB 埠、電源按鈕、重開機按鈕以及 LED 指示燈號，方便您隨時瞭解系統的狀況。未來若需增加 5.25 吋的裝置如燒錄機等，本伺服器也提供了二個預留的 5.25 吋（除了內建一組光碟機以外）裝置插槽供您使用。前端面板還提供了一個安全門鎖設計，以防止他人不當使用或惡意入侵系統。

• * 當安裝選購的 ASUS MIO 音效卡時，耳機和麥克風連接插孔才有作用。
• 關於前端面板 LED 指示燈，請參考 1.7.1 前面板指示燈的說明。

1.5 後端面板

TS700-E7/RS8 後端面板包含了所有連接裝置的接頭、系統後置風扇、機殼防開啟鎖孔以及外接擴充插槽等。下圖即為伺服器後端面板圖示。

1.6 內部組件

TS700-E7/RS8 伺服器內部的標準組件包括主機板、電源供應器、光碟機、可熱插拔式硬碟插槽、系統後置風扇以及裝置所需的排線等。下圖即為本伺服器的標準內部組件：

1. 620W（僅台灣提供）或是 800W 備援式電源供應器（第二個電源供應器為選購品）
2. 120mm x 38mm 系統後置風扇
3. 華碩 Z9PE-D16 伺服器主機板
4. 機殼開啟警示開關
5. 介面卡插槽擋板固定扣
6. 光碟機 7.2 個 5.25 吋裝置擴充槽
7. 4 個一組的硬碟擴充模組（第一組）
8. 4 個一組的硬碟擴充模組（第二組，選購）
9. SATA/SAS 背板（第一組，隱藏）
10. SATA/SAS 背板（第二組，隱藏）
11. 80mm x 38mm 系統風扇（隱藏）

當您要移除或安裝系統內的組件之前，請先關閉系統電源並將電源供應器移開。

本伺服器不包含軟碟機裝置，若您需要使用軟碟機安裝驅動程式等軟體，請於透過本伺服器上提供的 USB 埠連接 USB 外接軟碟機使用。

*警告

不當移動內部組件可能會發生危險

請將手或身體其他部位與內部組件保持距離

1.7 LED 顯示燈號說明

伺服器的前端面板上包含了許多 LED 狀態顯示燈號及按鈕，有關各個燈號所代表的意義，請參考以下的說明。

1.7.1 前面板指示燈

LED 燈號 圖示 顯示 說明
電源指示燈		亮燈閃爍	系統電源開啟系統進入 Suspend 模式
硬碟存取指示燈		熄滅閃爍	無動作讀/寫資料至硬碟內
訊息指示燈		熄滅亮燈	當溫度感應器偵測到溫度過高會亮燈警示,請使用ASWM 確認相關異常的狀況。
硬碟狀態指示燈		亮綠燈亮紅燈紅綠閃爍	連接至背板的硬碟與硬碟電源正常硬碟故障硬碟正在透過 RAID 控制卡做資料重建
網路指示燈		熄滅閃爍亮燈	無連接網路正在存取資料已連接網路
Locate 指示燈 亮燈 找到特定的伺服器

即使您將前方蓋板關閉，面板上的伺服器電源、硬碟的狀態燈號與訊息指示燈，仍可以清楚看見。

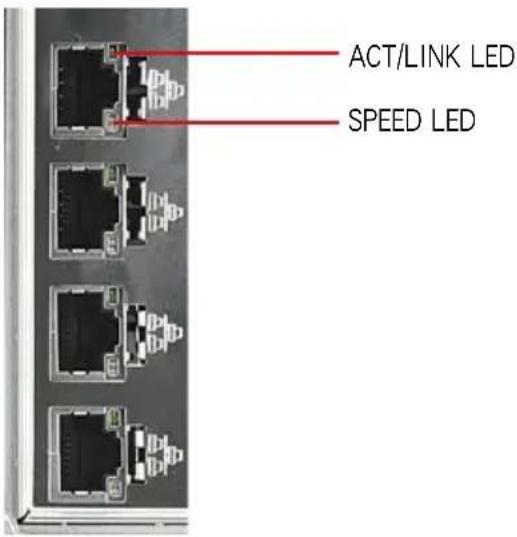

1.7.2 網路埠指示燈

ACT/LINK LED 顯示 SPEED LED
燈號 說明 燈號 說明
熄滅 未連接 熄滅 10Mbps
綠燈 已連接 橘燈 100Mbps
閃爍 正在存取資料 綠燈 1Gbps

第二章

硬體安裝

2

這個章節要告訴您如何安裝及移除本伺服器各個部分的組件，以及在安裝過程中必需注意的事項。

2.1 安裝及移除機殼

2.1.1 移除機殼側板

• 在移除側邊蓋板之前，請先移除連接在機殼上的電源線。
• 請小心移除機殼側邊的蓋板，當您進行移除機殼內的零組件，如處理器風扇、後側機殼風扇或其他銳利的邊緣部份時，請小心移除以免傷到手指。
• 欲移除機殼側板，請將位於機殼後面板側邊上下的兩顆螺絲鬆開，以準備卸除機殼側板。

1. 接著，將一手壓入機殼側板上方的藍色閃把（如圈選處）以釋放，另一手握住側板後端的凹槽。
2. 然後向機殼後方扳動拉開，即可取下側板，並請將側板放置於一旁。

1. 將機殼側板對準機殼上面的溝槽，然後再對準上方的位置。

1. 順勢將機殼側板往機殼前端方向推，並壓下藍色閃把，使其完全固定於機殼上。

1. 然後將後端面板側邊上下的螺絲鎖上，完成機殼側板的固定。

2.2 中央處理器（CPU）

本主機板具備兩個 LGA2011 處理器插槽，為針對 Intel® Xeon E5-2600 系列處理器所設計。

• 在您購買主機板後，請確認兩個 LGA 插座上皆附有一個隨插即用的保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經毀損或是沒有保護蓋，或者是插座接點已經彎曲，請立即與您的經銷商連絡。
• 在安裝完主機板之後，請將隨插即用的保護蓋保留下來。只有在處理器插槽上附有隨插即用保護蓋的主機板符合 Return Merchandise Authorization（RMA）的要求。華碩電腦才能為您處理產品的維修與保固。
• 本保固不包括處理器插座遺失、錯誤的安裝或不正確的移除隨插即用保護蓋所造成的毀損。

2.2.1 安裝中央處理器

請依照以下步驟安裝處理器：

1. 找到位於主機板上的處理器插槽。

1. 以手指下壓固定扳手（A），然後將其朝左側推（B），讓扳手脫離固定扣。

CPU 安裝盒上的保護蓋是用以保護插槽上的接腳之用，因此只有在 CPU 安裝妥當之後，才可將其移除。

1. 順著右圖所示的箭頭方向，將扳手鬆開。

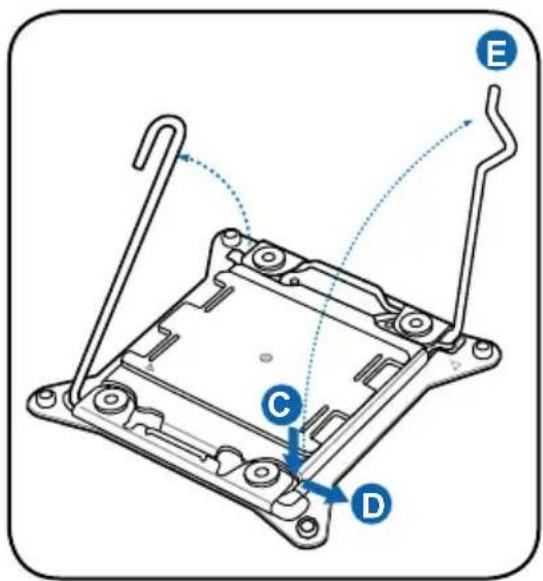

1. 接著以手指下壓另一側的固定扳手(C)，並朝其右側推(D)，讓扳手脫離固定扣，然後將此扳手朝箭頭方向所示上推鬆開(E)。

1. 再次下壓左側的扳手（F），即可以掀起安裝盒的上蓋（G）。

1. 請確認 CPU 上面的三角形標示是位在右下角的位置，接著把 CPU 順著這個方向安裝到主機板的插槽上，並請確認 CPU 右上方缺口與插槽上對應的校準點是相吻合的。

CPU 只能以單一方向正確地安裝到主機板上的插槽。切記請勿用力地將 CPU 以錯誤的方向安裝到插槽上，這麼做將可能導致 CPU 與插槽上的接腳損壞！

1. 接著移除上蓋的保護蓋 (H)，然後將此上蓋朝右圖箭頭 (I) 方向壓回。

1. 然後再將右側扳手下壓 (J), 並確認此扳手尾端的 (K) 處有將上蓋確實壓住。

1. 將此右側扳手如右圖箭頭方向所示，壓回定位。

1. 接著再下壓左側固定扳手 (L)，然後朝原方向推回 (M) 並扣於固定扣上。

1. 請均勻塗上少許的散熱膏於散熱片上的金屬銅片，或是處理器上方的金屬保護外殼。

有些散熱器上的散熱片已有塗佈散熱膏，若使用的為該類散熱器，請略過本步驟。

警告：若有誤食散熱膏或不慎將散熱膏觸及眼睛時，請立即就醫！

1. 連接處理器散熱風扇電源線至主機板上面標有 CPU_FAN1 / CPU_FAN2 的插座。

請不要忘記將處理器風扇電源線連接至風扇插座！若是沒有將風扇電源線連接至插槽，可能會導致硬體監控錯誤。

2.2.2 安装 CPU 散熱片與風扇

請依照以下步驟，來安裝 CPU 散熱器：

1. 首先，將 CPU 散熱器置於 CPU 上方，並注意散熱器風扇上的箭頭應朝向機殼後面板方向。然後將散熱器上的 4 根螺絲對準主機板 CPU 插座上相對應的安裝孔。

1. 接著使用十字螺絲起子，將 4 顆螺絲先大致鎖上，然後等確認四顆螺絲都已鎖上安裝孔定位後，再將這四顆螺絲旋緊以做好固定。

1. 完成後，請將風扇電源線連接至主機板上的 CPU 風扇電源插座。

若您未連接 CPU 散熱器的電源插槽，可能會導致開機時 CPU 溫度過熱並出現「Hardware monitoring errors」的警告訊息。

2.3 系統記憶體

2.3.1 概觀

本主機板配置有 16 個 DDR3 DIMM（Double Data Rate 3，雙倍資料傳輸率）記憶體模組插槽。

下圖為 DDR3 DIMM 記憶體模組插槽在主機板上之位置。

A

您可以任意選擇使用 1GB、2GB、4GB 或 8GB Registerd（RDIMM）或 2GB、4GB 與 8GB* Unbuffered ECC/Non-ECC DDR3（UDIMM）或 8GB、16GB、32GB* LR（LR-DIMM）記憶體模組至本主機板的記憶體插槽上。

• 在本主機板請使用相同 CL（CAS-Latency 行位址控制器延遲時間）值記憶體模組。建議您使用同一廠商所生產的相同容量型號之記憶體。請參考記憶體合格供應商列表。
• 您可以在 Channel A、Channel B 與 Channel C 安裝不同容量的記憶體模組，在雙通道或三通道設定中，系統會偵測較低容量通道的記憶體容量。任何在較高容量通道的其他記憶體容量，會被偵測為單通道模式執行。
• 當您安裝四條 1GB 的記憶體模組，系統將會偵測到少於 3GB 的總記憶體，這是因為位址空間配置給其他功能。這項限制會發生在 Windows 32-bit 版本作業系統，這是由於 32-bit 作業系統最大支援 4GB 的實體位址。為了有效利用您所安裝的記憶體，建議您可以依照以下的方式搭配：
• 若您使用 32-bit 版本的 Windows 作業系統，建議您最大安裝至 3GB 的系統記憶體。
• 若您使用 64-bit 版本的 Windows 作業系統，建議您安裝 4GB 或更多的系統記憶體。 若要了解更多資訊，請上網至 Microsoft 支援中心查詢：http://support.microsoft.com/kb/929605/zh-tw
• 本主機板不支援 256Mb（32MB）或更小容量的記憶體晶片（記憶體晶片容量以 Megabit（Mb）計算，8 Megabit/Mb = 1 Megabyte/MB）。

建議的記憶體配置方式

CPU1 設定
	A2	A1	B2	B1	C2	C1	D2	D1
1 DIMM		√
2 DIMMs		√		√
4 DIMMs		√√	√√
8 DIMMs	√√	√√	√√	√√

CPU1 + CPU2 設定

A2

A1

B2

B1

C2

C1

D2

D1

E2

E1

F2

F1

G2

G1

H2

H1

1 DIMM

√

2 DIMMs

√

√

4 DIMMs

√√

√√

8 DIMMs

√√

√√

√√

√√

12 DIMMs

√√

√√

√√

√

√√

√

16 DIMMs

√√

√√

√√

√√

√

√

√

√√

√√

2.3.3 安裝記憶體模組

請依照下列步驟安裝記憶體模組：

1. 先將記憶體模組插槽的固定卡榫扳開。
2. 將記憶體模組的金手指對齊記憶體模組插槽的溝槽，並注意金手指的缺口要對準插槽的凸起點。

記憶體模組缺口

插槽凸起點 往外扳開記憶體模組插槽的卡榫

記憶體插槽上的凹槽設計僅供記憶體模組以單一方向插入，請在裝入前確認記憶體模組與記憶體插槽的安裝方向相符。

1. 將記憶體模組插入插槽中，若無錯誤，插槽的卡榫會因記憶體模組置入而自動扣入記憶體模組的凹孔中。

請將記憶體模組缺口對準插槽的凸起點並垂直插入，以免造成記憶體模組缺口損壞。

• 安裝兩支或更多記憶體模組時，請參考主機板產品內附使用手冊的相關說明。 • 請參閱華碩官網上關於合格記憶體廠商供應列表（QVL）的說明。

2.3.4 取出記憶體模組

請依照下列步驟取出記憶體模組：

1. 壓下記憶體模組插槽的固定卡榫以鬆開記憶體模組。
2. 再將記憶體模組由插槽中取出。

在壓下固定卡榫取出記憶體模組的同時，您可用手指頭輕輕地扶住記憶體模組，以免跳出而損及記憶體模組。

在您開始安裝 5.25 吋裝置前，您必須先移除前面板（包含了前面板及保護蓋）。

2.4.1 移除前面板組件

請依照以下說明，來移除前面板組件：

1. 若前面板有上鎖，請先將安全鎖打開。然後，如右圖所示扳開機殼前面板上的固定扣，以鬆開前面板組件。
2. 然後將機殼前面板朝箭頭方向拉，以鬆開前面板組件。

1. 首先將前面板右側的三個掛鉤插入機殼上對應的孔位當中。
2. 接著將前面板向左闔上，直到前面板上左側的二個固定扣扣入機殼左側的定位，完成前面板的固定。

在您準備安裝或移除任何系統組件前，請先確認 AC 電源線已經拔除，如果您沒有拔除電源便貿然進行這些動作，可能會導致系統與相關零組件的損毀。

本系統具備三個 5.25 吋裝置插槽，位於前面板上方，出貨時的標準配備已包含了一台光碟機，裝在如右圖標示 1 的位置所示。而 2 及 3 貝為預留的插槽，可以裝入 5.25 吋裝置或 5.25 吋轉 3.5 之轉接盒，以安裝如 3.5 吋 zip 或軟碟機來使用。

在安装 5.25 英寸设备之前，请先按照前面介绍的步骤，移除前面板。

2.5.1 安装 5.25 英寸设备

1. 将螺丝与机箱前方的插槽挡板卸除，这样才能装入 5.25 英寸设备。
2. 小心地将欲安装的 5.25 英寸设备插入插槽中，注意光驱螺丝安装孔位对准机箱上的螺丝锁孔。然后将塑料固定扣，朝箭头方向扣上，以固定 5.25 英寸设备。

1. 连接 SATA 排线至设备后 SATA 插座。
2. 连接 4-pin 电源线至设备后方的电源接头。

2.6 SATA/SAS 硬盘机

本系统可以扩充两个选购的硬盘抽取架模块，每组提供 4 个 SAS/SATA 硬盘安装，并且支持热抽换，让您可以很轻松地从前面板处更换硬盘设备。

这些热抽换的硬盘抽取架模块，皆有搭配一个 SATA/SAS 背板。在使用时，请先确定您所购买硬盘是符合此硬盘抽取架模块的类型。

2.6.1 安装硬盘抽取架模块

1. 首先将硬盘抽取架模块取出，找到机箱上闲置的模块安装槽，并将此抽取架模块装入。
2. 将侧边的硬盘抽取架模块固定握把朝逆时针方向旋平。
3. 顺着箭头的方向，将此模块插入安装槽中。

1. 當抽取架模組置入時，此握把會自動以順時針方向朝下旋轉。

1. 此時順勢將握把朝右圖的箭頭方向推至定位。
2. 連接 SATA/SAS 背板上與此抽取架模組相對應的排線（請參考後面2.8.2節的說明）。

1. 首先將連接在 SATA/SAS 背板與硬碟抽取架模組上的排線移除。
2. 將側邊硬碟抽取架模組固定握把朝逆時針方向旋平，此時抽取架模組會慢慢滑出機殼外。

1. 接著朝右圖箭頭方向所示，將硬碟抽取架模組抽離機殼，完成移除。

2.6.3 安裝熱抽換 SATA/SAS 硬碟裝置

1. 請先將握把上的固定扣朝右方撥開，以便將模組式硬碟擴充槽的握把鬆開。

1. 將握把朝左扳開時，硬碟槽便會向外滑出，請順勢將硬碟擴充槽往主機的前方抽離機殼。

1. 注意此硬碟擴充槽的設計，兩個側邊各設計有三個硬碟螺絲安裝孔，提供不同類型的硬碟專用螺絲安裝使用。請每邊使用 2 顆螺絲進行安裝即可。

1. 置入 SATA/SAS 硬碟後，鎖上螺絲固定。

1. 當硬碟機安裝完畢後，請以手緊握住硬碟槽握把置入系統的插槽中，將其輕推至機殼底部。

置入硬碟模組後，硬碟槽上的 SATAII/SAS 接頭會完全與 SATAII/SAS 背板上的接孔契合。

1. 最後請將握把輕輕地推回原位並輕扣固定，使硬碟槽能夠緊密地固定在機殼中。如果硬碟槽被正確地安裝，您將會看到硬碟槽外緣與硬碟抽取架模組呈現切齊的狀況。
2. 若要安裝其他的硬碟槽，請參考前面的步驟 1~6 進行。

1. 若您已經安裝硬碟抽取架模組，請依照前面介紹的步驟操作移除。
2. 然後將連接在 SATA/SAS 背板上的所有接線都拔除。
3. 接著，將固定在背板上的四顆螺絲鬆脫。

1. 握住此背板，如箭頭所示朝左方翻動以脫離固定。
2. 然後，將整張背板從機殼中取出。

本系統設計了便利的擴充卡快速卡扣，讓您可以更輕鬆且快速地來安裝/移除擴充卡。

當您安裝或移除任何擴充卡前，請確認先將電腦的電源拔除。如此，方可免除任何因電器殘留於電腦中，而發生相關硬體損毀的意外狀況。

2.7.1 安裝一張擴充卡

1. 在您安裝擴充卡之前，請先閱讀該擴充卡相關的使用手冊與注意事項，並先調整好該擴充卡上面需要調整的設定。
2. 然後，打開機殼側面板，並將主機平躺於一個穩定的桌面上。
3. 找到欲安裝擴充卡的插槽後，下壓擴充卡固定扣握把（a），並提起擴充卡固定扣（b）以完成鬆脫，如右圖所示。

1. 然後插入擴充卡，並確定金手指的部份，已經完全沒入主機板上的插槽內。

1. 接著，再將擴充卡固定扣把扣回定位，這時會聽到“喀”一聲聲響，表示以將擴充卡完成固定。

當於 PCI-E x16 插槽安裝顯示卡後，在此插槽右邊的另一個 PCI-E 插槽則不會有作用。

2.7.2 安裝華碩 PIKE RAID 控制卡

請依照以下的步驟，來安裝華碩 RAID 控制卡至主機板上：

1. 找到位於主機板上的 PIKE RAID 控制卡專用插槽。

1. 將控制卡上的金手指，以相對的方向對準此插槽。

1. 然後將控制卡壓入插槽中，使金手指完全沒入插槽中。

請依照以下步驟安裝選購的 ASMB6 管理卡到主機板上：

1. 找到位於主機板上的 ASMB6 插槽位置。

安裝好擴充卡之後，接著須藉由軟體設定來調整擴充卡的相關設定。

1. 啟動電腦，然後更改必要的 BIOS 程式設定。若需要的話，您也可以參閱第五章 BIOS 程式設定以獲得更多資訊。
2. 為加入的擴充卡指派一組尚未被系統使用到的 IRQ。請參閱下頁表中所列出的中斷要求使用一覽表。
3. 為新的擴充卡安裝軟體驅動程式。

標準中斷指派分配

IRQ 優先權 指定功能
0 1 系統計時器
1 2 鍵盤控制器
2 - 可編程中斷
3* 11 通訊埠 (COM2)
4* 12 通訊埠 (COM1)
5* 13 --
6 14 軟碟機控制器
7* 15 --
8 3 系統 CMOS/即時鐘
9* 4 ACPI 模式
10* 5 預留給 PCI 裝置使用
11* 6 預留給 PCI 裝置使用
12* 7 PS/2 相容滑鼠連接埠
13 8 數值資料處理器
14* 9 第一組 IDE 通道
15* 10 第二組 IDE 通道

*：這些通常是留給 PCI 介面卡使用。

2.8 連接排線

• 在本系統出廠時，產品所內附的排線皆已經做好連接。您不需要再連接或移除這些排線，除非您要再進行拆除或安裝相關的零組件。 · 請參考第四章 主機板資訊以了解更多關於排線與接頭的資訊。

2.8.1 主機板連接插座

1. 24-pin SSI 電源接頭 (電源供應器至主機板)
2. 8-pin 12V 電源接頭 (電源供應器至主機板)
3. 電源供應器 SMBus 接頭 (電源供應器至主機板)
4. 系統風扇連接插座（系統風扇至主機板）
5. USB 連接插座（主機板至前置 I/O 面板）
6. 序列通用输入/输出连接插座
7. SAS 连接插座（仅供华硕 PIKE 使用；主板至 SATA/SAS 背板）
8. 系统面板连接插座（主板至前置 I/O 面板）

2.8.2 SATA/SAS 背板的连接

本服务器中内置一组 SATA/SAS 双用背板，上面拥有四组 22-pin 的 SATA/SAS 接头，可用来支持 SATA/SAS 接口的硬盘机。本 SATA/SAS 背板并支持热抽换功能，让您可以更轻易地安装或移除 SATA/SAS 接口硬盘机。连接背板上的灯号接头与机壳前面板的灯号线，便可显示相关的硬盘状态。可参考 1.7 LED 显示灯号说明。

SATA/SAS 背板正面

当安装此背板于机壳内时，此面则为朝向前面面板的部分，在此面上包含支持可热抽换的四组 SATA/SAS 插座。

每个 SATA/SAS 插座上面皆有标示（HDD1, HDD2, HDD3, HDD4），让您很容易决定如何对应，并进行连接硬盘排线至背板上。请参考下表所列的对应表，可以让您更清楚了解。

硬碟裝置 前面板連接編號 後面板連接編號
硬碟槽 1 HDD1 CON1
硬碟槽 2 HDD2 CON2
硬碟槽 3 HDD3 CON3
硬碟槽 4 HDD4 CON4

SATA/SAS 背板背面

当安装此背板于机壳内时，此面则为朝向后面板的部分，在此面上包含电源连接插座，提供 SATA/SAS 插座与主板或 SAS 控制卡的连接插座。

插座說明
SGPIO1 連接至主機板上的 SATA SGPIO1 插座
SGPIO2 連接至主機板上的 SAS SGPIO2 插座
BPSMB1 連接至主機板上的前面板 SMB(BPSMB)插座
U1 連接至電源供應器所提供的 4-pin 電源插頭
CON1/CON2/CON3/CON4	連接至主機板上的 SATA/SAS 插座

当安装 PIKE RAID 卡后，请将 SGPIO_SEL1 跳线帽调整至 [2-3] 短路。

2.9 移除系统组件

当您在安装移除系统装置或是替换损坏的零组件时，或许需要移除先前所安装的系统组件。而本章节的内容就是要告诉大家如何移除与重新安装下列各项系统组件。

1. 系统风扇（前置与后置）
2. 机壳底座垫片
3. 备援式电源供应器模块

2.9.1 系统风扇

移除前置系统风扇

请依照以下步骤移除前置系统风扇：

1. 移除固定在机壳后方的两颗位于右图里的侧盖板上的螺丝。

1. 找到装在靠近于5.25英寸设备扩展槽附近的前置系统风扇。
2. 使用手指压住风扇侧边上下方的卡扣（a），然后将风扇朝外抽离机壳（b），如右图所示。
3. 若要装回风扇，请依上面的步骤，参考移除的方式，再将前置系统风扇装回机壳内。

移除后置系统风扇

请依照以下步骤，移除后置系统风扇：

1. 首先移除安装在主板上REAR_FAN1插座上的风扇电源线。

1. 接着依照右图所示，用双手手指将固定住风扇两端的塑料固定钩朝外扳开，让风扇可以脱离沟槽。
2. 再将风扇从机壳中，小心地取出。

若要装回风扇，请依上面的步骤，参考移除的方式，再将后置系统风扇装回机壳内。

2.9.2 機殼底座墊片

為了伺服器放置的穩定，伺服器在出貨時即在機殼底部安裝有四個底座墊片。當您想要將伺服器安裝到機架中（請參考第三章：進階安裝中的相關介紹，並請參閱機架滑軌套件的使用手冊），則您需要先將底座墊片移除：

請依照以下的步驟來移除機殼底座墊片：

1. 首先將機殼側躺於平坦的桌面上。
2. 接著，使用十字的螺絲起子，如右圖所示將底座墊片上的螺絲以逆時針方向旋轉以便將此墊片拆除。
3. 請以相同的步驟，拆除剩下的底座墊片。

本系統支援標準 800W 或 620W（僅台灣提供）備援式電源供應器模組，若您有需要，請選購並依照以下的步驟安裝。

1. 握住裝在擴充槽上的保護蓋上方的拉把，並如箭頭方向所示，鬆開固定門並將其從機殼中抽離。

620W 備援式電源供應器（僅台灣提供）

1. 然後取出第二組備援式電源供應器模組，並置入後方擴充槽中。

620W 備援式電源供應器（僅台灣提供）

1. 將電源供應器模組推入擴充槽，並確定固定門有扣入機殼中，完成安裝。

620W 備援式電源供應器（僅台灣提供）

本系統提供一組主機板導風罩，好讓系統運轉時提供主機板較佳的散熱環境。

您可以依照以下圖示中的安裝方式，將導風罩裝入系統裡。

安裝方式

1. 如右圖所示，將導風罩上的三個螺絲孔對準主機板的螺絲孔位置放入。

請確認導風罩上沒有任何排線或元件阻礙。

1. 將導風罩上的三個孔位，鎖上三顆螺絲，完成固定。

移除方式

1. 使用螺絲起子將固定在導風罩上的三顆螺絲，從主機板上移除。
2. 接著依照右圖所示，將導風罩從主機板上抽離，完成移除。

在本章節中，將介紹本伺服器之機架套件的安裝方式，以符合您的設定需求。

3.1 準備機架用組件

• 於本章節中所介紹的系統組件並不包含在標準產品包裝當中，而需另外購買。
• 建議您當要將此主機置入機架中前，請先確認上方有至少 1U 的空間，以保持最佳的散熱效果。

移除機殼底座墊片

請參考 2.9.2 機殼底座墊片的說明，來將機殼底部的墊片移除。

移除上方蓋板

請將機殼頂部的蓋板移除，鬆開螺絲後，將蓋板如右圖所示的方向滑動推離機殼。

1. 將內滑軌順著機殼頂部安裝滑軌的位置滑入。
2. 當移動至機殼上的螺絲安裝孔位後，鎖上二顆螺絲固定。

1. 然後在另一側（位於直立式機殼的底部），也裝上另一條內滑軌。

1. 在機架上選擇一個欲安裝的 1U 空間，如右圖所示。

1. 鎖上二顆螺絲於欲裝上機架的外滑軌上。

1. 將組裝好的滑軌前端對準剛剛已放上螺帽的安裝位置，鎖上 2 顆螺絲固定；而在機架後方的安裝也一樣鎖上 2 顆螺絲，將滑軌固定。

1. 然後繼續在與此滑軌平行的另一側，裝上另一邊的滑軌。
2. 請重複步驟 2～4 進行安裝另一側的滑軌。

3.4 安裝伺服器至機架上

請依照以下的步驟，將伺服器安裝至機架上：

1. 請將伺服器上的內滑軌對準機架上的滑軌置入。

本章提供有關本系統內建的華碩主機板的相關資訊。包括主機板的構造圖、Jumper 設定、及連接埠位置等。

4.1 主機板構造圖

1. CMOS 組態資料清除（CLRTC1）

在主機板上的 CMOS 記憶體中記載著正確的時間與系統硬體組態等資料，這些資料並不會因電腦電源的關閉而遺失資料與時間的正確性，因為這個 CMOS 的電源是由主機板上的鋰電池所供應。

想要清除這些資料，可以依照下列步驟進行：

(1) 關閉電腦電源，拔掉電源線。 (2) 將 CLRTC 跳線帽由 [1-2]（預設值）改為 [2-3] 約 5～10 秒鐘（此時即清除 CMOS 資料），然後再將跳線帽改回 [1-2]。 (3) 插上電源線，開啟電腦電源。 (4) 當開機步驟正在進行時按著鍵盤上的 <Del> 鍵進入 BIOS 程式畫面重新設定 BIOS 資料。

除了清除 RTC RAM 組態資料外，請勿將主機板上 CLRTC 的跳線帽由預設值的位置移除，因為這麼做可能會導致系統開機失敗。

若上述的步驟沒有作用，請將主機板上的電池移除，並且再次將跳線帽依照上面的步驟來清除 CMOS RTC RAM 的資料。當完成清除的動作後，請再將電池裝回主機板上。

2. 顯示晶片控制器設定 (3-pin VGA_SW1)

此跳線可讓您開啟或關閉內建的顯示晶片控制器。將跳線設定為[1-2]短路為開啟顯示晶片功能。

3. LAN 控制設定 (3-pin LAN_SW1)

這些跳線可讓您開啟或關閉主機板內建的 Intel® I350 四埠 Gigabit 網路控制器。設為 [1-2] 短路則啟動 Gigabit LAN 功能。

本跳線帽提供您選擇 PCH SATA RAID 模式來使用 LSI MegaRAID software 或 Intel® Rapid Storage Technology enterprise 3.0 RAID 功能。若您想使用 LSI MegaRAID software RAID Utility 工具軟體，請將跳線帽調整為 [1-2]（預設值）短路。或是若想要使用 Intel® Rapid Storage Technology Enterprise Option ROM Utility 工具程式，請將本跳線帽調整為 [2-3] 短路。

5. ME 韌體強制還原設定 (3-pin ME_RCVR1)

當 Intel Management Engine (ME) 韌體損壞時，本跳線帽允許您快速還原。

6. DDR3 溫度事件設定（3-pin DIMMTRIP1）

提供您啟用或關閉 DDR3 DIMM 溫度感應事件針腳的功能。

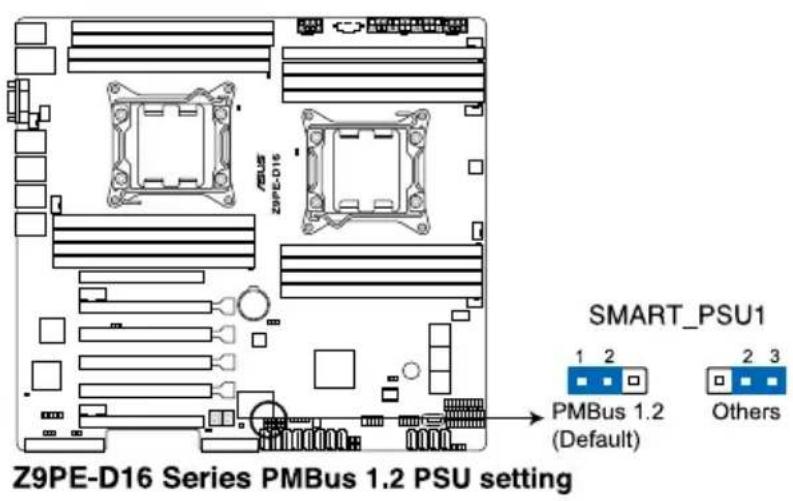

本跳線提供您切換 PMBUS 1.2 PSU 的選擇，設為 [1-2] 短路則為使用 PMBUS 1.2（預設），設為 [2-3] 短路則為使用其他選擇。

這些連接埠由 Intel® 602 晶片組控制，可支援使用細薄的 Serial ATA 訊號線，來連接 Serial ATA 硬碟，最高資料傳輸速度可達 6Gb/s。

若您安裝 Serial ATA 硬碟，則可以建立 RAID 0、RAID 1、RAID 10、RAID 5 設定。

2. SATA 連接埠 - ISAS 連接埠

由 Intel C602 PCH 所支援，ISAS 1-4 連接埠能連接 Serial ATA 3Gb/s 硬碟裝置。

實際的資料傳輸速度取決於所安裝的 Serial ATA 硬碟速度。

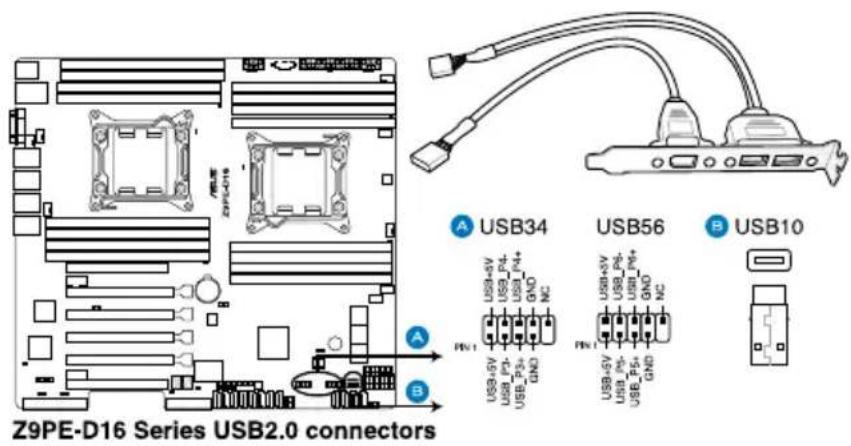

USB34 和 USB56 插座為 USB 2.0 埠，提供連接 USB 連接埠模組上的傳輸線至這些接頭，然後將該模組安裝至後方機殼擋板後，就可以從機殼後方連接 USB 周邊裝置。USB10 插座則為 A-type（A 類型）內接式 USB 2.0 裝置。這些插座的傳輸速率最高達 480Mbps，可以提供更高速的資料連接，並能同時執行高速的周邊裝置。

4. 硬碟讀寫動作指示燈連接排針 (4-pin HDLED1)

這個排針用來與 SAS 或 SATA 介面卡連接。連接到 SAS 或 SATA 介面卡的任何裝置的讀/寫動作都會讓前面板 LED 指示燈亮燈顯示。

5. SAS 連接埠 - PSAS 連接埠

這些連接埠為提供連接 SAS（Serial Attached SCSI）硬碟裝置，以達到 6Gb/s 資料傳輸率。

若您安裝 SAS 硬碟機，則可以進行 RAID 0、RAID 1、RAID 10 或 RAID 5 設定。

實際的資料傳輸率為依所安裝的 SAS 硬碟而定。

6. 中央處理器、前置與後置風扇電源插座（4-pin CPU_FAN1-2、FRNT_FAN1-4、REAR_FAN1-2）

這些風扇電源插座支援散熱風扇，連接風扇電源線至主機板上的這些插座上，請確認黑線需接到風扇電源插座上的接地端（GND）。連接風扇電源接頭時，一定要注意到極性問題。

• 千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，那麼很容易因為主機內部溫度逐漸昇高而導致當機，甚至更嚴重者會燒毀主機板上的電子元件。 注意：這些插座並不是跳線！不要將跳線帽套在它們的針腳上。 所有風扇都支援華碩 Fan Speed 控制技術。

7. 序列通用輸入/輸出連接排針（8-1 pin PSGPIO1/2、ISGPIO1、SGPIO1）

SGPIO 1 排針插座為提供 Intel Rapid Storage Technology Enterprise SGPIO 介面使用，以控制 LED 動作、裝置訊息與通用資料。

PSGPIO 1/2 排針為安裝 PIKE 卡後才有作用。

這個插座用來連接序列埠（COM）。將序列埠模組的訊號線連接至這個插座，接著將該模組安裝至機殼後側面板空的插槽中。

9. TPM 插座（20-1 pin TPM）

本插座支援安全性平台模組（TPM）系統，該系統可進行安全性儲存金鑰、數位認證、密碼，與資料。此外，TPM 系統也可協助增進網路安全，保護數位辨識功能，並確保平台的整合性。

這個插座為提供給 ATX 電源使用。由電源所提供的連接插頭已經過特別設計，只能以一個特定方向插入主機板上的電源插座。找到正確的插入方向後，僅需穩穩地將之套進插座中即可。

• 請勿忘記連接 24+8+8-pin 電源插座，否則系統將不會啟動。
• 若您想要安裝其他的硬體裝置，請務必使用較高功率的電源供應器以提供足夠的裝置用電需求。若電源供應器無法提供裝置足夠的用電需求，則系統將會變得不穩定或無法開機。 · 本主機板支援 EATX 2.0 電源供應器或更新的版本。
• 若您想要安裝功率消耗較大的硬體裝置，請務必使用較高功率的電源以提供足夠的裝置用電需求。

11. 系統控制面板連接排針（20-pin PANEL1）

這一組連接排針包括了數個連接到電腦主機前面板的功能接針。

- 系統電源指示燈連接排針 (3-pin PLED)

這組排針可連接到電腦主機面板上的系統電源指示燈。在您啟動電腦並且使用電腦的情況下，該指示燈會持續亮著；而當指示燈閃爍亮著時，即表示電腦正處於睡眠模式中。

- 訊息指示燈號接針（2-pin MLED）

這組排針可連接到電腦主機前面板上的訊息指示燈，為指示開機時的狀態，從開機時亮起至載入作業系統時，指示燈會隨即亮起。

- 機殼喇叭連接排針 (4-pin SPEAKER)

這組 4-pin 排針連接到電腦主機機殼中的喇叭。當系統正常開機便可聽到嗶嗶聲，若開機時發生問題，則會以不同長短的音調來警示。

- 硬碟動作指示燈連接接針 (2-pin HDDLED)

您可以連接此組 IDE_LED 接針到電腦主機面板上的 IDE 硬碟動作指示燈，如此一旦 IDE 硬碟有讀寫動作時，指示燈隨即亮起。

- ATX 電源/軟關機 開關連接排針 (2-pin PWRSW)

這組排針連接到電腦主機面板上控制電腦電源的開關。您可以依據 BIOS 程式或作業系統的設定，來決定當按下開關時電腦會在正常運作和睡眠模式間切換，或者是在正常運作和軟關機模式間切換。若要關機，請持續按住電源開關超過四秒的時間。

- 熱啟動開關連接排針 (2-pin RESET)

這組兩腳位排針連接到電腦主機面板上的 Reset 開關。可以讓您在不需要關掉電腦電源即可重新開機，尤其在系統當機的時候特別有用。

12. 輔助系統控制面板連接排針 (20-2 pin AUX_PANEL1)

本組接針支援前面板上的多個功能，包括前面板 SMB，Locator LED 指示燈與開關，機殼開啟警示連接排針，以及網路狀態指示燈。

(1) 前面板 SMBus 連接排針 (6-1 pin FPSMB)

這組連接排針可以讓您連接 SMBus（系統管理匯流排）裝置。可以提供給系統中傳輸率較慢的周邊裝置及電源管理裝置之間的溝通使用。

(2) 網路狀態指示燈（2-pin LAN13_LED, LAN24_LED）

這兩組 2-pin 排針可透過 Gigabit 網路指示燈連接線來連接到 LAN 的狀態指示燈。這個燈閃爍時則表示網路已正常連接動作。

這組排針提供給設計有機殼開啟檢測功能的電腦主機機殼之用。此外，尚須搭配一個外接式檢測裝置，譬如機殼開啟偵測感應器或者微型開關。在本功能啟用時，若您有任何移動機殼元件的動作，感應器會隨即偵測到並且送出一信號到這組接針，最後會由系統記錄下這次的機殼開啟事件。預設設定為 CASEOPEN 與 GND 接腳短路，此功能關閉。

這兩組 2-pin 排針為 Locator 指示燈號，透過 Locator LED 連接線來連接。當您按下 Locator 按鍵時，這個燈則會亮起顯示。

(5) Locator 按鈕/開關（2-pin LOCATORBTN）

這組 2-pin 排針為連接 Locator 按鈕/開關。當您按下 Locator 按鍵時，Locator 燈則會亮起顯示。

BIOS 程式調校的優劣與否，和整個系統的運作效能有極大的關係。針對自己的配備來作最佳化 BIOS 設定，可讓您的系統效能再提升。本章節將逐一說明 BIOS 程式中的每一項組態設定。

5.1 管理、更新您的 BIOS 程式

下列軟體讓您可以管理與更新主機板上的 BIOS 設定。

1. ASUS CrashFree BIOS 3：當 BIOS 程式毀損時，使用可開機的 USB 隨身碟來更新 BIOS 程式。
2. ASUS EZ Flash 2: 使用 USB 隨身碟更新 BIOS。
3. BUPDATER utility：使用可開機的 USB 隨身碟在 DOS 環境下更新 BIOS 程式。 上述軟體請參考相關章節的詳細使用說明。

建議您先將主機板原始的 BIOS 程式備份到可開機的 USB 隨身碟中，以備您往後需要再度安裝原始的 BIOS 程式。使用華碩線上更新（ASUS Update）程式來拷貝主機板原始的 BIOS 程式。

5.1.1 華碩 CrashFree BIOS 3 程式

華碩最新自行研發的 CrashFree BIOS 3 工具程式，讓您在當 BIOS 程式和資料被病毒入侵或毀損時，可以輕鬆的從驅動及公用程式光碟中，或是從含有最新或原始的 BIOS 檔案的 USB 隨身碟中回復 BIOS 程式的資料。

在執行更新 BIOS 程式之前，請準備隨貨附贈的驅動及公用光碟程式，或是存有 BIOS 檔案的USB 隨身碟。

使用 USB 隨身碟回復 BIOS 程式

請依照以下步驟，使用 USB 隨身碟回復 BIOS 程式。

1. 將儲存有原始或更新的 BIOS 程式檔案的 USB 隨身碟插入 USB 埠，並啟動系統。接著程式會自動檢查 USB 隨身碟中原始的或最新的 BIOS 檔案，然後開始進行更新至完成。

請勿在更新 BIOS 程式檔案時關閉或重新啟動系統！此舉將會導致系統損毀！

在驅動及公用程式光碟中的 BIOS 程式檔案，也許並非為最新的 BIOS 檔案，請至華碩網站（http://tw.asus.com）下載最新的 BIOS 版本檔案。

5.1.2 使用華碩 EZ Flash 2 更新程式

華碩 EZ Flash 2 程式讓您能輕鬆的更新 BIOS 程式，可以不必再透過開機片的冗長程序或是到 DOS 模式下執行。

請至華碩網站 http://tw.asus.com 下載最新的 BIOS 程式檔案。

請依照下列步驟，使用 EZ Flash 2 來更新 BIOS：

1. 將已存好最新版 BIOS 檔案的 USB 隨身碟插入 USB 連接埠。
2. 進入 BIOS 設定程式。來到 Tools 選單，選擇 ASUS EZ Flash 2 Utility 後並按下 鍵將其開啟。

1. 按 鍵來切換至 Drive 欄位。
2. 按 上/下 方向鍵來選擇儲存最新 BIOS 版本的 USB 隨身碟，然後按下 鍵。
3. 按 鍵來切換 Folder Info 欄位。
4. 按上/下方向鍵來選擇 BIOS 檔案，並按下 鍵執行 BIOS 更新作業，當完成更新後，重新啟動系統。

• 本功能僅支援採用 FAT 32/16 格式的單一磁區 USB 隨身碟。
• 當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。

為確保系統的相容性與穩定性，請按下鍵並選擇 Yes 以載入預設的 BIOS 設定。

5.1.3 BUPDATER 工具程式

以下的 BIOS 畫面僅供參考，請依您所見的實際 BIOS 畫面為準。

BUPDATER 工具程式可以提供您在 DOS 環境下，使用儲存有更新的 BIOS 檔案的 USB 隨身碟來更新 BIOS 檔案。

更新 BIOS 檔案

請依照以下的步驟，使用BUPDATER工具程式來更新BIOS檔案：

1. 請先造訪華碩網站（tw.asus.com）下載最新主機板的 BIOS 檔案。並將檔案儲存至可開機的 USB 隨身碟內。
2. 然後將華碩支援網站（support.asus.com）上的 BUPDATER 工具程式（BUPDATER.exe），下載並儲存至同一個可開機的 USB 隨身碟內。
3. 將系統開機至 DOS 環境下，然後使用鍵盤輸入指令：

BUPDATER/i/[if [ifolamare]ROM

[filename] 這裡的意思就是輸入存放在 USB 隨身碟裡頭的最新或原本 BIOS 檔案名稱，然後按鍵。

A:>BUPDATER /i [file name].ROM

1. 程式會進行檢查檔案，然後開始更新 BIOS 檔案。

請勿在更新 BIOS 程式檔案時關閉或重新啟動系統，此舉將會導致系統損毀！

1. 完成更新後，程式會回到 DOS 畫面，請重新啟動系統，透過硬碟開機。

使用 BIOS Setup（BIOS 設定）功能可以更新 BIOS 或設定其參數。BIOS 設定畫面包含導覽鍵與簡要的畫面輔助說明，以指示您使用 BIOS 設定程式。

在開機過程進入 BIOS

當開機時進入 BIOS 設定程式：

- 當進入開機自我測試（POST）過程時，按下 <Del> 鍵可以進入 BIOS 設定畫面。若您未按下 <Del> 鍵，則開機自我測試（POST）功能會繼續進行。

在 POST 結束後才進入 BIOS

當 POST 結束後才進入 BIOS 設定程式：

• 按下 <Ctrl> + <Alt> + <Del> 鍵。
• 或是按下機殼上的 RESET（重置）鍵重新開機。
• 或是將按下機殼上的電源按鈕，將電腦關閉後再重新開機。如果前兩種方式無效，再選用最後一種方式。
• 然後再於開機自我測試（POST）過程時按下 <Del> 鍵進入 BIOS 設定畫面。

• BIOS 程式的出廠預設值可讓系統運作處於最佳效能，但是若系統因您改變 BIOS 程式而導致不穩定，請讀取出廠預設值來保持系統的穩定。請按下 <F5> 鍵並選擇 Yes 以載入預設的 BIOS 設定。
• 在本章節的 BIOS 程式畫面僅供參考，將可能與您所見到的畫面有所差異。
• 請至華碩網站（http://tw.asus.com）下載最新的 BIOS 程式檔案來獲得最新的 BIOS 程式訊息。

5.2.1 BIOS 程式選單介紹

5.2.2 功能表列說明

BIOS 設定程式最上方各選單功能說明如下：

Main 本項目提供系統基本設定。

Advanced 本項目提供系統進階功能設定。

Server Mgmt 本項目提供系統伺服器管理功能設定。

Event Logs 本項目提供事件記錄功能設定。

Monitor 本項目提供系統監控功能設定，提供顯示系統溫度、電源狀態與變更風扇設定。

Security 本項目提供安全功能設定。

Boot 本項目提供開機磁碟設定。

Tool 本項目提供特殊功能的設定。

Exit 本項目提供離開 BIOS 設定程式與出廠預設值還原功能。

使用左右方向鍵移動選項，可切換至另一個選單畫面。

5.2.3 選單項目

於功能表列選定選項時，被選擇的功能將會反白，假設您選擇 Main 功能，則會顯示 Main 選單的項目。

點選選單中的其他項目（如：Event Logs、Advanced、Monitor、Boot、Tool 與 Exit 等）也會出現該項目不同的選項。

5.2.4 子選單

在選單畫面中，若功能選項的前面有一個小三角形標記，代表此為子選單，您可以利用方向鍵來選擇，並且按下 鍵來進入子選單。

5.2.5 操作功能鍵說明

在選單畫面的右下方為操作功能鍵說明，請參照功能鍵說明來選擇及改變各項功能。

5.2.6 線上操作說明

在選單畫面的右上方為目前所選擇的作用選項的功能說明，此說明會依選項的不同而自動變更。

5.2.7 設定值

這些存在於選單中的設定值是提供給使用者選擇與設定之用。這些項目中，有的功能選項僅為告知使用者目前運作狀態，並無法更改，那麼此類項目就會以淡灰色顯示。而可更改的項目，當您使用方向鍵移動項目時，被選擇的項目以反白顯示，代表這是可更改的項目。

5.2.8 設定視窗

在選單中請選擇功能項目，然後按下 鍵，程式將會顯示包含此功能所提供的選項小視窗，您可以利用此視窗來設定您所想要的設定。

5.2.9 捲軸

在選單畫面的右方若出現如右圖的捲軸畫面，即代表此頁選項超過可顯示的畫面，您可利用上/下方向鍵或是 、 鍵來切換畫面。

5.3 主選單（Main）

當您進入 BIOS 設定程式時，首先出現的第一個畫面即為主選單，內容如下圖。

Main Advanced Server Mgmt Event Logs Boot Monitor Security Tool Exit
BIOS Information BIOS Vendor American Megatrends Core Version 4.6.4.1 Compliancy UEFI 2.1; PI 0.9 BIOS Version 0306 x64 Build Date 01/16/2012 System Date [Tue 01/17/2012] System Time [15:07:28] Access Level Administrator Memory Information Total Memory 2048 MB (DDR3) Processor CPU Speed 2600 MHz Count: 1 Onboard LAN1 MAC 00:E0:18:10:14:00 Onboard LAN2 MAC 00:E0:18:10:14:01 Onboard LAN3 MAC 00:E0:18:10:14:02 Onboard LAN4 MAC 00:E0:18:10:14:03	Set the Date, Use Tab to switch between Data elements. →←: Select Screen ↑↓: Select Item Enter: Select Item +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save & Exit ESC: Exit
Version 2.15.1219. Copyright (C) 2011 American Megatrends, Inc.

5.3.1 System Date [Day xx/xx/xxxx]

設定您的系統日期。

5.3.2 系統時間 [xx:xx:xx]

設定系統的時間。

5.4 進階選單（Advanced menu）

在進階選單（Advanced menu）裡的項目，為提供您變更 CPU 與其他系統裝置的設定。

請注意當變更進階選單（Advanced menu）裡的項目時，在欄位中輸入不正確的數值將會導致系統運作不正常。

5.4.1 處理器設定（CPU Configuration）

插槽 1 的處理器資訊（Socket 1 CPU Information）

選擇欲檢視的處理器後，按下 <Enter> 鍵可以顯示該處理器資訊。

本項目提供您啟用或關閉 Intel Hyper-Threading（高速執行緒）技術，當關閉（Disabled）時，僅會啟動單線程核心。設定值有：[Disabled] [Enabled]

設定這項為 [Enabled]（啟用）時，允許既有的作業系統開機，甚至不需要 CPU 支援延伸 CPUID 功能。設定值有：[Disabled] [Enabled]

Execute Disable Bit [Enabled]

當搭配結合支援的 OS（Windows Server 2003 SP1、Windows XP SP2、SuSE Linux 9.2、Redhat Enterprise 3 Update 3）時，XD 可以防止某些等級的惡意緩衝區溢出攻擊。設定值有：[Disabled] [Enabled]

請使用 Intel 建議的預設值。設定值有：[Enterprise] [High Performance (HPC)] [Custom]

Hardware Prefetcher [Enabled]

本項目提供您開啟或關閉中間層快取（mid level cache，L2）streamer prefetcher 功能。設定值有：[Disabled] [Enabled]

本項目為開啟或關閉預設的快取線程。設定值有：[Disabled] [Enabled]

本項目為提供您啟用或關閉下一個 L1 data line 的 prefetcher。設定值有：[Disabled] [Enabled]

本項目提供您啟用或關閉下一個基於隨著在載入記錄之上的 L1 線。設定值有：[Disabled] [Enabled]

當選擇啟用（Enabled）時，可以讓硬體平台同時執行多重的作業系統，啟用後可以讓一個系統來虛擬成數個系統。設定值有：[Disabled] [Enabled]

提供您選擇 Local APIC 模式，若設為 Auto，則會視需求使用 x2APIC，否則則會使用 xAPIC 模式。使用 xAPIC 時將會關閉超過 254 的 CPUs APIC IDs。部份作業系統則不支援 x2APIC 模式。設定值有：[Disabled] [Enabled]

5.4.2 CPU 電源管理設定

本項為啟用電源管理功能。設定值有：[Disabled] [Energy Efficient] [Custom]

EIST [Enabled]

本項目為啟用或關閉 Intel SpeedStep 功能。設定值有：[Disabled] [Enabled]

Turbo Mode [Enabled]

設定值有：[Disabled] [Enabled]

啟用或關閉 CPU C3(ACPI C2) 回報功能。設定值有：[Disabled] [Enabled]

CPU C6 Report [Enabled]

啟用或關閉 CPU C6(ACPI C3) 回報功能。設定值有：[Disabled] [Enabled]

CPU C7 Report [Disabled]

啟用或關閉 CPU C7（ACPI C3）回報功能。設定值有：[Disabled] [Enabled]

決定最佳化效能與省電之間。Windows 2008 與更新版本的作業系統可以根據電源計畫變更此數值。設定值有：[Performance] [Balanced Performance] [Balanced Energy] [Energy Efficient]

提供您以瓦數為單位設定 long duration 電源限制。使用數字鍵來輸入想要的數值。

提供您設定視窗以持續 long duration power。使用數字鍵來輸入想要的數值。

提供您以瓦數為單位來設定 short duration power limit。使用 <+> 或 <-> 鍵來調整想要的數值。

5.4.3 晶片組設定（Chipset Configuration）

本項目提供您選擇 QPI link speed 為 fast mode（快速模式）或 slow mode（慢速模式）。設定值有：[Slow] [Fast]

設定值有：[Disabled] [Enabled]

QPI Link1 [Enabled]

設定值有：[Disabled] [Enabled]

本項目為啟用或關閉支援在 Sandybridge BIOS 規格裡相容的 ID (CRID)。設定值有：[Enabled] [Disabled]

Memory Mode [Independent]

本項目為選擇記憶體初始化的模式。設定值有：[Independent] [Mirroring] [Lock Step] [Sparing]

DDR Speed [Auto]

強制 DDR 速度。設定值有：[Auto] [Force DDR3 800] [Force DDR3 1066] [Force DDR3 1333] [Force DDR3 1600] [Force DDR3 1866]

提供選擇不同的 channel interleaving 設定。設定值有：[Auto] [1 Way] [2 Way] [3 Way] [4 Way]

選擇不同的 rank interleaving 設定。設定值有：[Auto] [1 Way] [2 Way] [4 Way] [8 Way]

Patrol Scrub [Disabled]

提供啟用或關閉 Patrol Scrub。設定值有：[Disabled] [Enabled]

Demand Scrub [Enabled]

提供啟用或關閉 demand scrubbing 功能。設定值有：[Enabled] [Disabled]

提供啟用或關閉 data scrambling 功能。設定值有：[Enabled] [Disabled]

Device Tagging [Disabled]

提供啟用或關閉 device tagging 功能。設定值有：[Enabled] [Disabled]

設定值有：[Disabled] [OLTT] [CLTT]

設定值有：[Disabled] [Enabled]

Altitude [300 M]

設定系統的海拔高度高於海平面多少公尺。設定值有：[Auto] [300 M] [900 M] [1500 M] [3000 M]

記憶體資訊（DIMM Information）

Aptio Setup Utility - Copyright (C) 2011 American Megatrends, Inc. Advanced
CPU1 DIMM Information
Node 0 Ch0 Dimm A1 Present 2048 MB(DDR3)
Node 0 Ch0 Dimm A2 Not Present
Node 0 Ch1 Dimm B1 Not Present
Node 0 Ch1 Dimm B2 Not Present
Node 0 Ch2 Dimm C1 Not Present
Node 0 Ch2 Dimm C2 Not Present
Node 0 Ch3 Dimm D1 Not Present
Node 0 Ch3 Dimm D2 Not Present
CPU2 DIMM Information

本項目提供您啟用或關閉 Intel I/O acceleration 技術。設定值有：[Disabled] [Enabled]

本項目提供您啟用或關閉 DCA（direct cache access）支援。設定值有：[Disabled] [Enabled]

本項目提供您決定以內建或第一張外接視訊顯示裝置為優先順序。設定值有：[Onboard] [Offboard]

PCH Configuration (PCH 設定)

啟用或關閉支援 PCH 相容性。設定值有：[Disabled] [Enabled]

Deep Sx [Disabled]

行動平台僅支援使用 DC 連接的 deep S4/S5，且桌上型平台僅支援使用 AC 連接的 deep S4/S5。

提供您啟用或關閉 Patsburg SCU 裝置。設定值有：[Enabled] [Disabled]

Onboard SATA RAID Oprom [Enabled]

若 Launch Storage Oprom 為啟用，則提供您啟用或關閉內建的 SATA RAID 隨選唯讀記憶體。設定值有：[Disabled] [Enabled]

Audio Configuration

Azalia HD Audio [Enabled]

本項目提供您啟用或關閉 Azalia HD Audio（Azalia 高傳真音效）。設定值有：[Disabled] [Enabled]

提供您啟用或關閉 Intel VT-d 功能。設定值有：[Enabled] [Disabled]

以下的選項僅當您將 Intel(R) VT-d 項目設定為 [Enabled] 時才會顯示。

本項目提供您啟用或關閉支援 VT-d Engine Coherency 功能。設定值有：[Disabled] [Enabled]

5.4.4 PCH SATA 設定（PCH SATA Configuration）

本項目提供您選擇 SATA 設定。設定值有：[Disabled] [IDE Mode] [AHCI Mode] [RAID Mode]

• 若要將 Serial ATA 作為 Parallel ATA 實體儲存介面，請將本項目設定為預設的 [IDE Mode]。
• AHCI 模式可以讓內建的儲存裝置啟動進階的 Serial ATA 功能，藉由原生指令排序技術來提升工作效能。若要 Serial ATA 硬體裝置使用 Advanced Host Controller Interface（AHCI）模式，請將本項目設定為 [AHCI Mode]。
• 若要使用 LSI MegaRAID 或使用 Intel® Rapid Storage 技術建構 SATA RAID 硬碟設定時，請將本項目設定為 [RAID Mode]。

SATA Controller 1 [Enhanced]

本項目僅當您將 SATA Mode 選項設定為 [IDE Mode] 時才會顯示。當設為 [Enhanced] 則支援二個 SATA 6.0 Gb/s 與二個 SATA 3.0 Gb/s 裝置。當使用 Windows 98/NT/2000/MS-DOS 作業系統時，則設為 [Compatible] 模式。升級至四個 SATA 裝置則可以在這些作業系統下支援。設定值有：[Disabled] [Enhanced] [Compatible]

SATA Controller 2 [Enhanced]

本項僅當您將 SATA Mode 項目設定為 [IDE Mode] 時才會顯示。設定為 [Enhanced] 模式則支援二個 SATA 3.0 Gb/s 裝置。設定值有：[Disabled] [Enhanced]

S.M.A.R.T. Status Check [Enabled]

S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) 是一個監控系統。當您的硬碟裝置發生讀寫錯誤狀況時，本功能提供在開機自我檢測（POST）過程裡提供回報警告訊息。設定值有：[Enabled] [Disabled]

本功能為在 Serial ATA 規格裡所定義的功能，可以提供啟用一個 HBA 以單獨分拆的方式附加在 SATA 裝置，以避免控制在同一時間通過所有附加在 SATA 裝置的最大電流。設定值有：[Enabled] [Disabled]

5.4.6 PCI 子系統設定（PCI Subsystem Settings）

若發生多個隨選唯讀記憶體（既有與 EFI 共存的），則會具體指示出哪個 PCI 隨選唯讀記憶體發出。設定值有：[Legacy ROM] [EFI Compatible ROM]

PCI Express Link 註冊器設定

ASPM 支援 [Disabled]

提供您設定 ASPM 等級。設定值有：[Disabled] [Auto] [Force L0s]

[Force L0s] 強制所有連線為 L0s 狀態。

[Auto] BIOS 自動設定。

[Disabled] 關閉 ASPM。

PCIE 插槽選項 ROM 設定

Legacy OpROM Support Launch Storage 0pROM [Enabled]	Enables or disables boot option for legacy mass storage device with option ROM.
PCIE1 Option Rom [Enabled] PCIE2 Option Rom [Enabled] PCIE3 Option Rom [Enabled] PCIE4 Option Rom [Enabled] PCIE5 Option Rom [Enabled] PCIE6 Option Rom [Enabled] PIKE Option Rom [Enabled]
	→←: Select Screen ↑↓: Select Item Enter: Select Item +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save & Exit ESC: Exit
Version 2.15.1219. Copyright (C) 2011 American Megatrends, Inc.

啟動儲存裝置 OpROM [Enabled]

啟用或關閉具有隨選唯讀記憶體的大量存取裝置的開機選項。設定值有：[Disabled] [Enabled]

PCIE1 選項 ROM [Enabled]

設定值有：[Disabled] [Enabled]

PCIE2 選項 ROM [Enabled]

設定值有：[Disabled] [Enabled]

PCIE3 選項 ROM [Enabled]

設定值有：[Disabled] [Enabled]

PCIE4 選項 ROM [Enabled]

設定值有：[Disabled] [Enabled]

PCIE5 Option Rom [Enabled]

設定值有：[Disabled] [Enabled]

PCIE6 Option Rom [Enabled]

設定值有：[Disabled] [Enabled]

PIKE Option Rom [Enabled]

設定值有：[Disabled] [Enabled]

5.4.7 內建網路設定（Onboard LAN Configuration）

以下的選項僅當您將 Intel LAN Support 設定為 [Enabled] 時才會顯示。

Intel LAN1 Enable [Enabled]

啟用或關閉 Intel LAN1 功能。設定值有：[Disabled] [Enabled]

LAN1 Option ROM Support [Enabled]

設定值有：[Disabled] [Enabled]

Intel LAN2 Enable [Enabled]

啟用或關閉 Intel LAN2 功能。設定值有：[Disabled] [Enabled]

LAN2 Option ROM Support [Enabled]

設定值有：[Disabled] [Enabled]

Intel LAN3 Enable [Enabled]

啟用或關閉 Intel LAN3 功能。設定值有：[Disabled] [Enabled]

啟用或關閉 Intel LAN4 功能。設定值有：[Disabled] [Enabled]

本項目設定會自動偵測並顯示 Intel TXT(LT-SX) 硬體支援資訊。

這是一個解決作業系統沒有 ECHI 所有權變更，為根據 ECHI 驅動程式變更。設定值有：[Disabled] [Enabled]

暫停數值，提供控制、bulk 與中斷傳輸。設定值有：[1 sec] [5 sec] [10 sec] [20 sec]

本項目為啟用或關閉 USB (EHCI) 支援。設定值有：[Disabled] [Enabled]

本項目提供您啟用或關閉後端面板 USB #1 與 #2。設定值有：[Disabled] [Enabled]

本項目提供您啟用或關閉內建的 USB #3 / #4 / #5 / #6 / #10。設定值有：[Disabled] [Enabled]

啟用或關閉 TPM 支援。設定值有：[Disabled] [Enabled]

5.4.11 ACPI 設定

以下的選項僅當您將 Enabled ACPI Auto Configuration 設定為 [Disabled] 時才會顯示。

Enable Hibernation [Enabled]

啟用或關閉系統 Hibernate (OS/S4 休眠狀態) 的能力。這個選項可能在某些作業系統底下不會有作用。設定值有：[Disabled] [Enabled]

提供您設定 ACPI Sleep State（ACPI 休眠狀態）。設定值有：[Suspend Disabled] [S1 (CPU Stop Clock)] [S3 (Suspend to RAM)]

Lock Legacy Resources [Disabled]

提供您啟用或關閉 Lock Legacy Resources 功能。設定值有：[Disabled] [Enabled]

5.4.12 WHEA 設定

提供您啟用或關閉 Windows Hardware Error Architecture（WHEA）支援。設定值有：[Disabled] [Enabled]

5.4.13 APM 設定

若設定為 [Power Off]，則當系統在電源中斷之後電源將維持關閉狀態。若設定為 [Power On]，當系統在電源中斷之後重新開啟。若設定為 [Last State]，會將系統設定回復到電源未中斷之前的狀態。設定值有：[Power Off] [Power On] [Last State]

Power On By PCIE [Disabled]

[Disabled] 關閉 PCIE 裝置引起的喚醒事件。

[Enabled] 啟用 PCIE 裝置引起的喚醒事件。

[Disabled] 關閉 RTC 引起的喚醒事件。

[Enabled] 當設定為 [Enabled] 時，RTC Alarm Date (Days) 與 Hour/Minute /Second 選項則可以讓使用者自行設定想要的數值。

5.4.14 序列埠控制面板重新定向（Serial Port Console Redirection）

啟用或關閉控制面板重新定向功能。設定值有：[Disabled] [Enabled]

以下的選項僅當您將 Console Redirection 項目設定為 [Enabled] 時才會顯示。

本項目僅當 Console Redirection 設為 [Enabled] 時才能設定。這項設定說明如何把主電腦與遠端遙控電腦（例如使用者使用的）進行檔案交換。兩部電腦都應具備同樣或相容的設定。

Terminal Type [VT-UTF8]

提供您設定終端類型。

[VT100] ASCII 字元設定。

[VT100+] 延伸 VT100 支援顏色、功能鍵等等。

[VT-UTF8] 使用 UTF8 加密以映像 Unicode（萬國碼）字元在 1 或更多位元組以上。

[ANSI] 延伸 ASCII 字元設定。

Bits per second [57600]

提供您選擇序列埠傳輸速度，這速度必須與另一邊符合，過長或過多都可能會導致速度變慢。設定值有：[9600][19200][38400][57600][115200]

Data Bits [8]

設定值有：[7][8]

Parity [None]

一個 parity（同位）位元能發送資料位元來檢測一些傳輸錯誤，[Mark] 與 [Space] parity 則不允許錯誤檢測。

[None] None °

[Even] 同位位元為 0，表示 N 個位元裡，1 出現的總次數為偶數。

[Odd] 同位位元為 0，表示 N 個位元裡，1 出現的總次數為奇數。

[Mark] 同位位元總是 1。

[Space] 同位位元總是 0。

停止位元 [1]

停止位元是序列資料封包的終點（開始位元表示起始）。標準設定是 1 個停止位元。使用較慢的裝置通訊可能會需要超過 1 個停止位元。設定值有：[1][2]

流量控制 [硬體 RTS/CTS]

流量控制能預防在緩衝區溢滿時的資料流失。當傳送資料時，若接收的緩衝區已經滿了，此時會送出“停止”訊號來停止傳送資料流。當緩衝區空出時，會再送出“開始”訊號以重新開始傳送資料流。硬體流量控制使用兩條金屬線來傳送開始/停止訊號。設定值有：[無] [硬體 RTS/CTS]

錄製模式 [停用]

若啟用此模式則僅會傳送文字，此為擷取終端資料。設定值有：[停用] [啟用]

提供您啟用或關閉延伸終端解析度。設定值有：[停用] [啟用]

設定支援舊有作業系統的行、列數。設定值有：[80x24][80x25]

COM2

主控台重定向 [啟用]

啟用或關閉控制台的轉向功能。設定值有：[停用][啟用]

請參考前面 COM1 底下關於 Console Redirection Settings 項目的說明。

啟用或關閉控制台重新轉向功能。設定值有：[Disabled] [Enabled]

以下的項目僅當您將 Console Redirection 設定為 [Enabled] 時才會顯示。

微軟 Windows Emergency Management Services（EMS）可讓 Windows Server 作業系統經由序列埠進行遠端管理功能。設定值有：[COM1] [COM2]

Terminal Type [VT-UTF8]

微軟 Windows Emergency Management Services（EMS）可讓 Windows Server 作業系統經由序列埠進行遠端管理功能。設定值有：[VT100] [VT100+] [VT-UTF8] [ANSI]

Bits per second [115200]

微軟 Windows Emergency Management Services（EMS）可讓 Windows Server 作業系統經由序列埠進行遠端管理功能。設定值有：[9600] [19200] [57600] [115200]

Flow Control [None]

微軟 Windows Emergency Management Services（EMS）可讓 Windows Server 作業系統經由序列埠進行遠端管理功能。設定值有：[VT100] [Hardware RTS/CTS] [Software Xon/Xoff]

5.4.15 ME 子系統（ME Subsystem）

5.4.16 既有裝置設定（Legacy Devices Configuration）

提供您啟用或關閉序列埠。設定值有：[Disabled] [Enabled]

提供您變更序列埠模式。設定值有：[Standard Serial Port Mode]

5.4.17 執行時錯誤記錄（Runtime Error Logging）

本項目用於啟用或關閉 Runtime Error Logging 支援。設定值有：[Disabled] [Enabled]

以下的選項僅當您將 Runtime Error Logging Support 設定為 [Enabled] 時才會顯示。

PCI Error Logging Support [Disabled]

本項目用於啟用或關閉 PCI Error Logging 功能。設定值有：[Disabled] [Enabled]

5.5 伺服器管理選單（Server Mgmt menu）

伺服器管理選單（Server Mgmt menu）顯示伺服器管理狀態，並提供您變更設定。

伺服器管理選單（Server Mgmt menu）僅當您安裝 ASMB 控制卡至主機板上時才會顯示。

若本項目啟用時，啟動的 BIOS 計時器僅能透過作業系統載入後的 Intel Management 軟體進行關閉。協助確定該作業系統已經完成載入或依照 O/S Boot Watchdog Timer Policy 進行。設定值有：[Enabled] [Disabled]

以下的兩個選項，僅當您將 O/S Watchdog Timer 設為 [Enabled] 時，才會提供設定。

O/S Wtd Timer Timeout [10 minutes]

本項目用於設定 O/S Boot Watchdog Timer（開機看門狗計時器）。若 O/S Boot Watchdog Timer 為關閉，則無法設定。設定值有：[5 minutes] [10 minutes] [15 minutes] [20 minutes]

O/S Wtd Timer Policy [Reset]

若 OS Boot Watchdog Timer 到期，則提供您設定系統應該如何回應。若 O/S Boot Watchdog Timer 為關閉，則無法設定。設定值有：[Do Nothing] [Reset] [Power Down]

5.5.1 系統事件記錄（System Event Log）

提供您啟用或關閉在開機時的所有系統事件記錄。設定值有：[Disabled] [Enabled]

· 以下的選項僅當您將 SEL Components 設為 [Enabled] 時才會顯示。 - 所以在此處設定的數值將會在電腦重新開機後才會有作用。

清除 SEL [No]

本項目提供您選擇清除 SEL 的選項。設定值有：[No] [Yes, On next reset] [Yes, On every reset]

本項目提供您選擇當 SEL 滿載時的動作。設定值有：[Do Nothing] [Erase Immediately]

5.5.2 BMC 網路設定（BMC network configuration）

選擇設定的網路通道的參數為靜態或動態（透過 BIOS 或 BMC）。未指定選項將不會修改在 BIOS 裡的任何 BMC 網路參數。設定值有：[Previous State] [Static Mode] [DHCP Mode]

以下的選項僅當您將 Configuration Address source 設為 [Static Mode] 時才會顯示。

5.6 事件記錄選單（Event Logs menu）

本選單提供您檢視或變更事件記錄設定。

5.6.1 變更 Smbios 事件記錄設定（Change Smbios Event Log Settings）

按下 <Enter> 鍵可以變更 Smbios 事件記錄設定。

所有的變更的數值將會在電腦重新開機後才有作用。

提供您變更為啟用或關閉所有在開機過程時的 Smbios 事件記錄。設定值有：[Enabled] [Disabled]

本項目為提供選擇清除 Smbios Event Log 的選項，在重新啟動時清除在任何載入任何記錄動作。設定值有：[No] [Yes, Next reset] [Yes, Every reset]

提供您選擇當 Smbios 事件記錄儲存滿時的動作。設定值有：[Do Nothing] [Erase Immediately]

本項目提供您選擇啟用或關閉系統開機事件記錄。設定值有：[Enabled] [Disabled]

MECI [1]

提供您調整 MECI（Multiple Event Count Increment），此為設定 same error 重複出現的次數。使用 <+> 與 <-> 鍵調整數值，數值的範圍為 1 至 255。

METW [60]

提供您調整 METW（Multiple Event Time Window）數值，此為設定 same error 重複出現的最小時間差距。使用 <+> 與 <-> 鍵輸入調整數值，數值的範圍為 0 至 99。

Custom Option

提供您啟用或關閉 EFI 記錄狀態編碼為 OEM 編碼。設定值有：[Disabled] [Enabled]

Convert OEM Codes [Disabled]

提供您啟用或關閉轉換 EFI 狀態編碼為標準 Smbios 類型。設定值有：[Disabled] [Enabled]

按下 <Enter> 鍵可以檢視所有 smbios 事件記錄。

使用 <+> 與 <-> 鍵來調整等待設定啟動鍵的秒數。

本項為設定在開機時 <Del> 鍵是否自動啟動。設定值有：[Off] [On]

Full Screen Logo [Enabled]

若您要使用全螢幕開機畫面，請將本項目設定為啟用 [Enabled]。設定值有：[Disabled] [Enabled]

如果您欲使用華碩 MyLogo2™ 功能，請務必將 Full Screen Logo 項目設定為 [Enabled]

[依需求] GA20 可透過 BIOS 服務關閉。

[永遠] 請勿允許關閉 GA20；當任何 RT 編碼執行大於 1MB 時，此選項很有用。

選項唯讀記憶體訊息 [Force BIOS]

此項目提供您設定顯示模式給選項唯讀記憶體。設定值有：[Force BIOS] [Keep Current]

Interrupt 19 擷取 [Enabled]

當您使用某些 PCI 介面卡有內建韌體程式（例如：SCSI 介面卡），如果有需要透過 Interrupt 19 啟動，則請將本項目設為 [Enabled]。設定值有：[Disabled] [Enabled]

開機裝置搜尋 [Endless PXE]

[Endless PXE] 持續搜尋遠端開機映像直到找到開機映像或使用者選擇放棄為止（按 Ctrl+Alt+Del 鍵）。

[Normal] 搜尋遠端開機映像一次後停止。

啟用或關閉 UEFI 開機功能。設定值有：[Disabled] [Enabled]

開機選項優先順序

這些項目列出目前可用的開機裝置優先順序。螢幕上顯示的裝置數量即為根據您在系統中所安裝的裝置數量。

• 若要在開機過程中選擇開機裝置，請於開機看到 ASUS 圖示時按下 鍵
• 您可以在 POST（開機自我測試）時，按下 鍵進入 Windows 作業系統的安全模式（Safe Mode）。

以下為針對網路裝置設定開機順序。

這些項目僅在您將 SATA ODD（SATA 光碟機）或硬碟機連接到 SATA 連接埠時出現，並允許您設定 SATA 裝置的啟動順序。

5.8 監控選單（Monitor menu）

此選單顯示系統監控或電源狀態，並允許您變更風扇設定。

本系統配備溫度感測器，可自動偵測並顯示目前主機板元件與處理器的溫度。

為避免系統因過熱而損壞，本系統具備處理器風扇、前置風扇與後置風扇的轉速 RPM（每分鐘轉速）顯示。若該欄位顯示為 [N/A]，則表示風扇未連接到主機板上的對應插座。

+VTT_CPU Voltage, VCORE1/2 Voltage, +VDDQ_AB_CPU1 Voltage, +VDDQ_CD_CPU1 Voltage, +VDDQ_EF_CPU2 Voltage, +VDDQ_GH_CPU2 Voltage, +5VSB Voltage, +5V Voltage, +12V Voltage, +3.3V Voltage, VBAT Voltage, +3.3VSB Voltage

本系統具有電壓監視功能，用於確保硬體元件接受正確的電壓準位，以及穩定的電流供應。

提供您設定華碩智慧型風扇控制功能，可更智慧地調整風扇轉速，使系統更有效率地運作。設定值有：[Generic Mode] [High Speed Mode] [Full Speed Mode]

5.9 安全性選單（Security menu）

此選單可讓您變更系統安全設定。

• 若您忘記設定的 BIOS 密碼，可以透過清除 CMOS 即時鐘（RTC）記憶體來解決。請參閱 2.6 跳線選擇區一節的說明。
• Administrator 或 User Password 項目的預設值為 Not Installed，當您設定密碼後將顯示為 Installed。

Administrator Password（設定系統管理員密碼）

當您設定系統管理員密碼後，建議您先登入您的帳戶，以免 BIOS 設定程式中的某些資訊無法檢視或變更設定。

請依照以下步驟設定系統管理員密碼（Administrator Password）：

1. 請選擇 Administrator Password 項目並按下 <Enter>。
2. 在 Create New Password 視窗中輸入欲設定的密碼，輸入完成後，請按下 Enter 鍵。
3. 請再次輸入密碼以確認密碼正確。

請依照以下步驟變更系統管理員密碼（Administrator Password）：

1. 請選擇 Administrator Password 項目並按下 Enter 鍵。
2. 在 Enter Current Password 視窗中輸入目前密碼並按下 Enter 鍵。
3. 在 Create New Password 視窗中輸入新密碼，輸入完成後按下 Enter 鍵。
4. 請再次輸入密碼以確認密碼正確。

若要刪除系統管理員密碼，請依照變更系統管理員密碼的步驟，但在輸入/確認密碼視窗出現時，按下 Esc 鍵。當您刪除系統管理員密碼後，Administrator Password 項目將顯示為 Not Installed。

User Password（設定使用者密碼）

當您設定使用者密碼後，您必須登入您的帳戶才能使用 BIOS 設定程式。使用者密碼的預設值為 Not Installed，當您設定密碼後將顯示為 Installed。

請依照以下步驟設定使用者密碼（User Password）：

1. 請選擇 User Password 項目並按下 Enter 鍵。
2. 在 Create New Password 視窗中輸入欲設定的密碼，輸入完成後，請按下 Enter 鍵。
3. 請再次輸入密碼以確認密碼正確。

請依照以下步驟變更使用者密碼（User Password）：

1. 請選擇 User Password 項目並按下 。
2. 由 Enter Current Password 視窗輸入密碼並按下 。
3. 由 Create New Password 視窗輸入新密碼，輸入完成按下 。
4. 請再一次輸入密碼以確認密碼正確。

欲刪除使用者密碼時，請依照變更使用者密碼之步驟，但請在輸入/確認密碼視窗出現時，按下 鍵。當您刪除使用者密碼後，User Password 項目將顯示為 Not Installed。

5.10 工具選單（Tool menu）

本工具選單可以讓您針對特別功能進行設定。請選擇選單中的選項並按下 鍵來顯示子選單。

本項目可以讓您啟動華碩 EZ Flash 2 程式，按下 會出現再次確認的視窗，請使用左右鍵選擇 [Yes] 或 [No]，接著按下 確認。請參考前面 5.1.2 使用華碩 EZ Flash 2 更新程式一節的說明。

5.11 離開 BIOS 程式（Exit）

本選單可以讓您讀取 BIOS 程式出廠預設值與離開 BIOS 程式。

Discard Changes & Exit Save Changes & Reset Discard Changes & Reset Restore Defaults Boot Override SATA P2: ASUS DRW-2014L1T AMI Virtual CDROM 1.00 SATA P3: WDC WD800JD-00LSA0 AMI Virtual Floppy0 1.00 IBA GE Slot 0700 v1376 IBA GE Slot 0701 v1376 IBA GE Slot 0702 v1376 IBA GE Slot 0703 v1376 Launch EFI Shell from filesystem device

Exit system setup without saving any changes. →←: Select Screen ↑↓: Select Item Enter: Select Item +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save & Exit ESC: Exit

按下 鍵並不會立即離開 BIOS 程式，要從此選單上選擇適當的項目，或按下 鍵才會離開 BIOS 程式。

本項目可讓您放棄所做的變更，並回復原先儲存的設定。在選擇本項目或按下 鍵後，將會出現一個確認對話視窗，請選擇 Yes 以放棄任何設定並載入原先儲存的設定，同時離開 BIOS 設定程式。

Save Changes & Reset

當您完成對 BIOS 設定程式所做的變更後，請選擇本項目或按下 ，將會出現一個確認對話視窗，請選擇 Yes 以儲存設定並離開 BIOS 設定程式。

Discard Changes & Reset

本項目可以讓您回復原先的設定，而且不儲存現有的變更。在選擇本項目後，將會出現一個確認對話視窗，請選擇 Yes 以放棄任何設定並且回復設定。

Restore Defaults

本項目提供您還原或載入所有選項的預設值。在選擇本項目後，將會出現一個確認對話視窗，請選擇 Yes 以載入有效的預設值。

Boot Override

這些項目會顯示可用的裝置。顯示在畫面中的裝置則是根據安裝在系統裡的裝置而定，點選任一個項目可以設定該項目裡所列裝置的開機順序。

本項目可以讓您由含有資料系統的裝置中啟動 EFI Shell（shellx64.efi）。

第六章

磁碟陣列設定

在本章節中，我們將介紹伺服器的磁碟陣列的設定與說明。

6.1 RAID 功能設定

本系統提供以下的 SATA RAID 解決方案：

• LSI MegaRAID Software RAID 工具程式 （預設），支援 RAID 0、RAID 1 與 RAID 10 設定（在 Linux 與 Windows 系統環境下使用）。

- Intel Rapid Storage Technology enterprise SCU / SATA Option ROM 工具程式，可以讓您建立 RAID 0、RAID 1、RAID 10 和 RAID 5 磁碟陣列設定（適用於 Windows 作業系統）。

6.1.1 RAID 功能說明

RAID 0 的主要功能為「Data striping」，即區塊延展。其運作模式是將磁碟陣列系統下所有硬碟組成一個虛擬的大硬碟，而資料存取方式是平均分散至多顆硬碟，是以並行的方式讀取/寫入資料至多顆硬碟，如此可增加存取的速度，若以二顆硬碟所建構的 RAID 0 磁碟陣列為例，傳輸速度約為陣列中轉速最慢的硬碟的二倍速度。整體而言，RAID 0 模式的磁碟陣列可增加資料傳輸的效能與速率。

RAID 1 的主要功能為「Data Mirroring」，即資料映射。其運作模式是將磁碟陣列系統所使用的硬碟，建立為一組映射對應（Mirrored Pair），並以平行的方式讀取/寫入資料至多顆硬碟。而寫入至各個硬碟的資料是完全一樣的，在讀取資料時，則可由本組內所有硬碟同時讀出。而 RAID 1 模式的磁碟陣列，最主的就是其容錯的功能（fault tolerance），它能在磁碟陣列中任何一顆硬碟發生故障的情況時，其它硬碟仍可以繼續動作，保持系統不中断運行。即使陣列中某一顆硬碟損毀時，所有的資料仍會完整地保留在磁碟陣列的其它硬碟中。

RAID 1E（Enhanced RAID 1）在每個磁碟裝置（Stripe unit）具備第二個（或可交替）複製儲存在另一個不同的硬碟中。您可以使用三個或更多的硬碟裝置來進行這個設定。

RAID 10（0+1）的組成原則，即是把兩個或兩個以上的 RAID 1 陣列，再組成 RAID 0 區塊延展的一種陣列設定方式。這種模式，如同 RAID 1 一般具有容錯能力，而由於將數個 RAID 1 陣列模式再進行 RAID 0 的區塊延展作業，因此也擁有高輸入/輸出率的特色。在某些狀況下，這種陣列設定方式，可以承受同一時間內多部硬碟機失效損壞的情形。關於 RAID 10 陣列模式，系統最少需安裝四部硬碟機方可進行設定。

RAID 5 的主要功能為將資料與驗證資訊加以延展，分別記錄到三部或以上的硬碟機中。而 RAID 5 陣列設定的優點，包括有取得更理想的硬碟效能、具備容錯能力，與更大的儲存容量。RAID 5 陣列模式最適合的使用範疇，可用於交叉處理作業、資料庫應用、企業資源的規劃，與商業系統的應用。這類型陣列模式，最少需三部硬碟機方可進行設定。

• 若想要從已建立 RAID 的硬碟進行系統開機，請先將驅動及公用程式光碟內的 RAID 驅動檔案複製至磁碟片中，如此才能於安裝作業系統時一並驅動磁碟陣列功能。
• 請參考第四章的說明以了解如何選擇 RAID 設定程式。請視您的需要移動跳線帽以決定使用 LSI MegaRAID 與 Intel® Rapid RAID。

本主機板支援 Serial ATA 硬碟機。為了最佳的效能表現，當您要建立陣列模式設定時，請盡可能採用具備相同型號與容量的硬碟機。

請依照以下安裝方式（或參考第二章 2.4 節的內容）來安裝 SATA 硬碟至硬碟槽裡。

1. 將硬碟安裝至硬碟槽中。
2. 安裝硬碟連接排線，將欲建構磁碟陣列的硬碟連接至主機板。
3. 將 SATA 電源線連接到每一部硬碟機。

6.1.3 在 BIOS 程式中設定 RAID

在您開始建立陣列之前，您必須先在 BIOS 程式設定中設定對應的 RAID 選項。請依照下列步驟進行操作：

1. 在開機後系統仍在進行開機自我測試（Power-On Self Test，POST）時，按下按鍵進入 BIOS 設定程式。
2. 進入 Advanced 選單 > PCH SATA Configuration and PCH SCU RAID 後，按下鍵。
3. 將 SATA Mode 選項設定為 [RAID Mode]。
4. 儲存您的設定值並退出 BIOS 程式。

如何在 BIOS 中針對選單進行瀏覽與輸入，請參考第 5 章 BIOS 程式設定來了解相關的細節。

6.1.4 RAID 設定程式

您可以使用主機板內建的 RAID 控制器所提供的程式建立 RAID 設定。舉例來說，您可以使用 Intel® C602-A 晶片提供的 LSI MegaRAID Software RAID 或 Intel® Rapid Storage Technology，透過您所安裝的 SATA 硬碟來建立 RAID 設定。

請參考以下的內容，來進行所需要的 RAID 設定。

LSI MegaRAID Software RAID 設定程式可以提供您建立 RAID 0、RAID 1 或 RAID 10 設定，此為經由主機板上內建的南橋晶片與連接的 SATA 硬碟機來建立。

請依照以下的步驟來開啟 LSI MegaRAID software RAID 設定程式：

1. 在安裝好所有的 SATA 硬碟機後，開啟系統。
2. 當在自我測試進行時，LSI MegaRAID software RAID 設定程式會自動偵測所安裝的 SATA 硬碟機與顯示現存的 RAID 設定。請按下 + 鍵來進入此程式。

• 當 SATA 已啟用為 RAID 模式時，LSI MegaRAID software RAID 設定程式會自動偵測設定成 RAID 1。本章節內所介紹的安裝設定畫面僅供參考，其版本和實際顯示的會因您的系統所提供的版本不同而或許有些不同的差異。
• 當您透過 LSI MegaRAID software RAID 設定程式建立 RAID 設定時，需要手動調整將 SATA 光碟機設定為優先開機裝置。否則，系統將不會透過連接的 SATA 光碟機進行開機。
• 進入程式的主視窗，使用鍵盤上的方向鍵來選擇 Management Menu（主選單畫面）底下您所要進行的功能選項，然後按下 Enter 鍵。請參考下一頁關於 Management Menu 中的各選項描述。

在畫面的底下則是所選擇的該項目提示說明文字，而這個說明可以讓您了解所要進行操作的說明或進行的指令。這個說明文字與上面所選擇的選項則相類似。

選單項目 說明
Configure 您可以透過 Easy Configuration 或 New Configuration 功能來建立 RAID 0、RAID 1 或 RAID 10 設定。這個選單也可以讓您檢視、新增或刪除 RAID 的設定,或是選擇開機的硬碟裝置
Initialize 允許您初始已建立 RAID 設定的虛擬磁碟機
Objects 允許您初始虛擬磁碟機或變更虛擬磁碟的參數
Rebuild 允許您重建失效的磁碟機
Check Consistency 提供您檢查已建立 RAID 設定的虛擬磁碟機的資料一致性

6.2.1 建立 RAID 設定

LSI Software RAID 設定程式提供您透過兩個方式：「Easy」與「New」的設定，來建立一個 RAID 0 或 RAID 1 的使用環境。

在 Easy Configuration 模式下，會採用自動方式來設定虛擬磁碟參數。

在 New Configuration 模式下，讓您以手動的方式來設定虛擬磁碟參數。

使用 Easy Configuration 設定

請依照以下的步驟，使用 Easy Configuration（簡易設定）模式來進行 RAID 功能的設定：

1. 進入 Management Menu（主選單畫面）之後，選擇 Configure > Easy Configuration 項目，按下 Enter 鍵繼續。

1. 在 ARRAY SELECTION MENU 畫面中，顯示目前連接且可用的 SATA 硬碟機有多少部。選擇您要進行設定 RAID 的硬碟機，然後按下 <空白> 鍵。當選擇時，硬碟指示會從 READY 變更成 ONLIN A[X] - [Y]，而 X 所代表的是任何數字，且 Y 表示硬碟裝置的數字代號。

1. 選擇所有必須加入此 RAID 設定的硬碟裝置，然後按 Enter 鍵，則所有可設定的陣列會顯示在畫面中。
2. 按下 <空白> 鍵選擇欲設定的陣列。

1. 再次按 Enter 鍵，這時會在 Virtual Drive 選單中看到虛擬磁碟的資訊，並且可以讓您進行變更虛擬磁碟機的參數。

1. 選擇在 Virtual Drive 選單下的 RAID 項目，然後按下 Enter 鍵。
2. 接著選擇在畫面中的 RAID 層級，然後按下鍵。

1. 從 Virtual Drive 子選單裡選擇 Units，然後按下鍵。
2. 從選單裡選擇 units 的 virtual drive 大小，然後按下鍵。

1. 當您要建立一個 RAID 1 或 RAID 10 設定時，請在 Virtual Drive 畫面中，選擇 DWC（Disk Write Cache）項目，然後按下鍵。 若您要建立一個 RAID 0 設定，請至步驟 12 繼續。
2. 將 DWC（Disk Write Cache）項目選擇為 On，然後按下鍵。

啟用 DWC 可以獲得更高的效能表現，但也有資料流失的風險。

1. 當完成所選擇的虛擬磁碟裝置的設定時，請選擇畫面中的 Accept，然後按下鍵。

1. 請依照步驟 2～12 來設定相關的硬碟裝置。
2. 按下鍵完成設定，選擇 Yes 儲存設定後，再按鍵。

當您完成 RAID 設定後，您必須進行虛擬磁碟初始化（Initialize）的動作，請參考 6.2.3 節的介紹。

使用 New Configuration 設定

當一個 RAID 設定已經存在，使用 New Configuration 指令來清除存在的 RAID 設定資料。若您不要刪除已存在的 RAID 設定，使用 View/Add Configuration 選項來檢視或建立其他的 RAID 設定。

請依照以下的步驟，使用 New Configuration（新增設定）模式來建立一個 RAID 設定：

1. 進入主選單畫面後，選擇 Configure > New Configuration 項目，然後按鍵繼續。

1. 請按照前面使用 Easy Configuration 設定（Using Easy Configuration）的步驟 2～9 說明來設定。
2. 在 Virtual Drive（虛擬磁碟）畫面中，選擇 Size，然後按 鍵。
3. 輸入您要建立的虛擬磁碟容量大小，然後按下 鍵。

1. 接著請再按照前面使用 Easy Configuration 設定（Using Easy Configuration）的步驟 10～14 來進行 RAID 設定。

6.2.2 增加或檢視一個 RAID 設定

您可以使用 View/Add Configuration 功能來增加一個新的 RAID 或者是檢視一個現存的 RAID 設定。

新增一個 RAID 設定

請依照以下的步驟，來增加一個 RAID 設定：

1. 進入主選單畫面後，選擇 Configure > View/Add Configuration 項目，然後按 鍵繼續。

1. 在 ARRAY SELECTION MENU 畫面中，顯示目前連接且可用的 SATA 硬碟機有多少部。選擇您要進行設定 RAID 的硬碟機，然後按下 <空白> 鍵。當選擇時，硬碟狀態會從 READY 變更成 ONLINE A[X] - [Y]，而 X 所代表的是任何數字，且 Y 表示硬碟裝置的數字代號。

當您選擇該設定項目時，底下則會出現相關的提示說明。

1. 然後，請依照 6.2.1 使用 Easy Configuration 設定中的步驟 3 至 12 進行增加一個新的 RAID 設定。

6.2.3 將虛擬磁碟初始化

當您完成建立 RAID 設定時，您必須將虛擬磁碟做初始化。您可以透過主選單畫面中的 Initialize 或 Objects 選項，來進行虛擬磁碟初始化的動作。

使用 Initialize 指令設定

請依照以下的步驟，來使用 Initialize（初始化）功能：

1. 進入主選單畫面後，選擇 Initialize 選項，然後按下 鍵。

1. 畫面中會顯示可以進行初始動作的 RAID 設定，以及提示您選擇虛擬磁碟來進行初始化。使用方向鍵來選擇在 Virtual Drive 中的虛擬磁碟裝置，然後按下 <空白> 鍵。

1. 當出現提示時，按下 <空白> 鍵後，從 Initialize? 的對話框中選擇 Yes，然後按下 鍵。您也可以透過按下 鍵來初始化硬碟裝置，而不需要再做任何確認動作。

當進行初始化的動作時，將會清除所有硬碟內的資料。

1. 當前面的動作確認後，這時會看到以百分比顯示的完成進度，若您要放棄進行，請按下 鍵取消。當初始化完成後，請按下 鍵。

使用 Objects 指令設定

請依照以下的步驟，來使用 Objects 功能：

1. 進入主選單畫面，選擇 Objects > Virtual Drive 選項後按下 鍵。

1. 在 Virtual Drive 的子選單中，選擇要進行初始化（initialize）的虛擬磁碟裝置，然後按下 鍵。

1. 從彈出的子選單中選擇 Initialize 選項，然後按下 鍵開始進行硬碟初始化。

1. 當出現提示時，按下 <空白> 鍵並在 Initialize? 的對話框中選擇 Yes，然後按下 鍵。

1. 當前面的動作確認後，這時會看到以百分比顯示的完成進度，若您要放棄進行，請按下 鍵取消。當初始化完成後，請按下 鍵。

6.2.4 重新建立損壞的硬碟

您可以採用手動的方式重新建立損壞的硬碟裝置，透過使用主選單畫面中的 Rebuild 指令來達成。

請依照以下的步驟，來重新建立損壞的硬碟：

1. 進入主選單畫面後，選擇 Rebuild 選項，然後按下鍵。

1. 在 PHYSICAL DRIVES SELECTION MENU 畫面中，顯示目前連接且可用的 SATA 硬碟機數量。選擇您所要進行重新建立的硬碟機後按下 <空白> 鍵。

1. 當選擇欲重新建立的硬碟後並按下鍵，所選擇的硬碟裝置則會顯示 RBLD 的指示。當出現對話框時，請按下鍵來重新建立硬碟裝置。

1. 完成重建後，請按下任一鍵繼續。

6.2.5 檢查硬碟資料的一致性

您可以檢查與核對所選擇硬碟裝置裡的資料一致性的正確性。這個工具程式自動偵測與或發現並修正資料冗位的任何差異，選擇 Objects > Adapter 選項來進行。

Check Consistency（一致性檢查）指令可用在包含 RAID 1 與 RAID 10 設定下的虛擬磁碟機。

請依照以下步驟，使用 Check Consistency 指令檢查資料的一致性：

1. 進入主選單畫面選擇 Check Consistency 選項後，按下鍵。

1. 畫面中會顯示可以進行初始動作的 RAID 設定，以及提示您選擇虛擬磁碟來進行檢查。使用方向鍵選擇在 Virtual Drive 子選單中的虛擬磁碟裝置後，按下鍵。

1. 當出現提示時，按下 <空白> 鍵並從 Consistency Check? 的對話框中選擇 Yes，然後按下鍵。

1. 當正在進行檢查硬碟資料一致性時，按下鍵則會顯示以下的功能選項。

- Stop 停止檢查的動作。程式會儲存硬碟所檢查的百分比。當您重新進行檢查時，就會從儲存的百分比處繼續進行檢查的動作。

• Continue 繼續檢查硬碟資料。
• Abort 放棄檢查一致性的動作。當您重新進行檢查時，就會從0%開始重新檢查。
• 当完成检查硬盘数据一致性时，按任意键继续。

使用 Objects 指令

请依照以下步骤，使用 Objects 指令检查数据的一致性：

1. 进入主菜单画面（Management Menu）后，选择 Objects 中的 Virtual Drive 选项。
2. 使用方向键来选择您所要检查的虚拟磁盘机后，按下键。
3. 从子菜单中，选择 Check Consistency 后，按下键。
4. 当出现对话框时，使用方向键选择 Yes 后，开始进行硬盘检查。
5. 当完成检查动作时，按下任意键继续。

6.2.6 删除一个 RAID 设置

您可以依照以下步骤，来删除一个 RAID 设置：

1. 进入主菜单画面选择 Configure > Clear Configuration 后按下键。

1. 当出现对话框时，按下 <空格> 键并从 Clear Configuration? 中选择 Yes 后，按下键。

6.2.7 从 RAID 设置中选择开机磁盘

在您要設定選擇開機磁碟前，您必須已經建立好一個新的 RAID 設定。請參考 6.2.1 使用 New Configuration 設定的說明。

您可以依照以下的步驟，來刪除一個 RAID 設定：

1. 進入主選單畫面選擇 Configure > Select Boot Drive 後，按下 鍵。

1. 當出現對話框時，使用方向鍵從清單中選擇欲設定為開機的虛擬磁碟，然後按下 鍵。

1. 選擇好設定為開機的虛擬磁碟機後，按下任一鍵繼續。

6.2.8 開啟 WriteCache

在您完成建立一個 RAID 設定後，您可以手動啟用 RAID 控制功能的 WriteCache 選項，來增加資料傳輸時的效能。

當您開啟 WriteCache 功能時，您可能會在當一個電源間歇發生在硬碟間傳輸或交換過程時，遺失檔案。

建議在 RAID 1 與 RAID 10 設定上使用 WriteCache 功能。

您可以依照以下的步驟，來啟用 WriteCache 功能：

1. 當進入主選單畫面後，選擇 Objects > Adapter 後，按下 鍵顯示介面的屬性。
2. 選擇 Disk WC 後，按下 鍵開啟選項。

1. 從主選單中，選擇 Objects > Virtual Drive 後，選擇一個既有的 adapter，然後按下 鍵。選擇 View/Update Parameters 並再按 來顯示該 adapter 的屬性。
2. 點選 Disk WC，然後按下 鍵開啟選項。

Intel® Rapid Storage Technology enterprise SCU/SATA Option ROM 工具程式經由南橋晶片的支援，可讓您使用安裝在系統中的 Serial ATA 硬碟機建立 RAID 0、RAID 1、RAID 10（1+0）與 RAID 5 設定。

請依照下列步驟，進入 Intel® Rapid Storage Technology enterprise SCU/SATA Option ROM 程式：

1. 安裝好所有的 Serial ATA / SAS 硬碟機。
2. 啟動您的電腦。
3. 當系統執行開機自我偵測程序（POST）時，按下 <Ctrl+I> 鍵進入程式的主選單。

在畫面下方的（navigation key）導覽鍵可讓您移動光棒到不同的選項，並選擇選單中的選項。

• 若您想要使用 SAS 硬碟建立 RAID 模式，請先確認已經將選購的 ASRK 模組套件安裝至主機板上。
• 本節中的 RAID BIOS 設定畫面僅供參考之用，故所顯示的畫面與實際設定畫面或許會因版本的不同而稍有差異。

本程式的設計，最多可支援四個硬碟進行不同的陣列組合設定。

6.3.1 建立 RAID 設定

請依照下列步驟建立一個 RAID 設定：

1. 從主選單畫面中選擇 1. Create RAID Volume，然後按下 <Enter> 鍵，會出現如下圖所示的畫面。

1. 為您的 RAID 鍵入一個名稱，然後按下 <Enter> 鍵。
2. 選擇 RAID 層級（RAID Level），使用向上/向下方向鍵來選擇您欲建立的 RAID 層級，然後按下 <Enter> 鍵。
3. 當選擇 Disk 項目時，點選您所要加入 RAID 設定的硬碟，選定後按下 <Enter> 鍵，如下圖所示的 SELECT DISKS 畫面便會顯示硬碟訊息。

1. 請使用向上/向下方向鍵來選擇硬碟裝置，確認後請按下<空白> 按鍵來進行選擇。在被選定的硬碟裝置旁便會顯示一個小三角形圖示。當所有要進行陣列設定的硬碟裝置選擇完畢後，請按下 <Enter> 鍵。
2. 使用向上/向下方向鍵來選擇磁碟陣列的 stripe 大小（僅支援 RAID 0、10 與 5 設定時使用），然後按下 鍵。其數值可由 4KB 遞增至 128KB。本項目建議依照以下的使用需求，以進行正確的設定。
3. RAID 0:128KB
4. RAID 10:64KB
5. RAID 5:64KB

所使用的是伺服器系統，建議選擇較低的陣列區塊大小；若是用於處理音樂、影像剪輯的多媒體電腦系統，則建議選擇較高的陣列區塊大小。

1. 選擇 Capacity 項目，輸入您所要的陣列容量，接著按下 鍵。本項目預設值是採用最高可容許的容量。
2. 在 Create Volume 的提示對話框中，再按下 鍵來建立磁碟陣列，接著便會出現如下圖的警告訊息畫面。

1. 按下 來建立陣列並回到主選單，或是按下 鍵，回到 CREATE ARRAY（建立陣列）選單。

6.3.2 建立一個回復設定

請依照下列步驟來建立一個回復設定（Recovery set）：

1. 在主選單畫面中，選擇 1. Create RAID Volume 選項，然後按下 鍵進入設定畫面。

1. 輸入欲建立回復的檔案名稱，然後按下 鍵。
2. 當選擇 RAID Level 項目後，使用向上/向下方向鍵選擇 Recovery，然後按下 Enter 鍵。
3. 當選擇 Disks 項目，請選擇您所要加入回復設定的硬碟後並按下 Enter 鍵來確認選定，此時會顯示 SELECT DISKS 畫面。

1. 使用向上/向下方向鍵選擇硬碟裝置，然後按下 Enter 鍵選擇主磁碟（Master Disk）後，再按空白鍵確認您的選擇。
2. 當選擇 Sync 項目時，使用向上/向下方向鍵來選擇您要的 sync 選項後並按 Enter 鍵。
3. 當選擇 Create Volume 項目後，按下 Enter 鍵，則會顯示如下的警告訊息畫面。

1. 按下 Enter 來建立回復設定並回到主選單，或是按下 Esc 鍵，回到 CREATE VOLUME 選單。

若已建立回復設定，且當有裝入更多未加入 RAID（Non-RAID）設定的硬碟至您的系統中時，您就不能再增加這些硬碟至更多的 RAID 設定。

6.3.3 刪除 RAID 磁區

在操作此功能時請務必非常小心，所有在硬碟中的資料將被一併刪除。

請依照下列步驟來刪除 RAID 磁區：

1. 選擇 2. Delete RAID Volume 選項後，按下 Enter 鍵進入設定畫面。

1. 使用向上、向下方向鍵來選擇您所要刪除的陣列後，按下 Enter 鍵來刪除 RAID 磁區。在按下確認後，如下圖所示的確認畫面便會出現。

1. 按下 Enter 鍵確認刪除 RAID 設定後並回到主選單，或按下 Esc 鍵來回到 DELETE VOLUME（刪除陣列）選單。

6.3.4 重新設定硬碟為非陣列硬碟

請注意！當您將 RAID 陣列硬碟設定為無 RAID 陣列狀態時，所有磁碟陣列中的資料與陣列本身的結構資料都將被移除。

請依照下列步驟重新設定 RAID 硬碟。

1. 選擇選項 3. Reset Disks to Non-RAID 後，按下 <Enter> 鍵以顯示以下的畫面。

1. 使用向上/向下方向鍵選擇您所想要重新設定的所有 RAID 硬碟組，並按下 <空白> 鍵加以確認。
2. 按下 <Enter> 鍵來重新設定 RAID 硬碟組。接著會顯示一個確認訊息。
3. 請按下 <Y> 鍵加以確認進行重新設定硬碟組，或按下 <N> 鍵回到功能設定主選單。

6.3.5 退出 Intel Matrix Storage Manager 程式

請依照下列步驟來退出公用程式：

1. 在公用程式主選單中，請選擇 5. Exit 然後按下 <Enter> 鍵，會出現如下所示的畫面。

1. 請按下 <Enter> 鍵以退出程式，或按下 <Esc> 鍵回到功能設定主選單。

6.3.6 重建 RAID 設定

此選項支援 RAID1、RAID 5 和 RAID 10 設定。

使用非 RAID（Non-RAID）硬碟重建 RAID 設定

若有任何在 RAID 1 陣列設定中的 SATA 硬碟發生損壞時，系統會在開機自我偵測（POST）進行時，顯示該 RAID 狀態為 “Degraded”，您可以使用其他已經安裝的非 RAID 硬碟來進行重建該 RAID 設定。

請依照以下的步驟，使用非 RAID（Non-RAID）硬碟重建 RAID 設定：

1. 當開機後顯示提示時，按下 <Ctrl> + <I> 鍵進入 Intel Matrix Storage Manager option ROM 程式。
2. 若現存的系統中有可用的非 RAID（Non-RAID）SATA 硬碟，程式將會提醒您要重建該 RAID 設定，按下鍵後，使用向上/向下方向鍵來選擇欲做重建的硬碟，或按鍵離開設定。

目標硬碟的容量應該要與原有硬碟的容量大小相同。

1. 當選好之後，程式會立即開始進行重建，並且顯示該 RAID 的狀態為 “Rebuild”。

1. 退出 Intel Matrix Storage Manager，然後重新啟動系統。
2. 選擇 Start > Programs > Intel Matrix Storage > Intel Matrix Storage Console 或點選 Intel Matrix Storage Manager 管理員圖示來載入 Intel Matrix Stroage Manager 程式。
3. 在 View 選單中，選擇 Advanced Mode 以顯示關於 Intel Matrix Stroage 控制台的細節項目。
4. 從 Volume view 選項中，選擇 RAID volume 來檢視重建的狀態。當完成後，狀態會顯示為 “Normal”。

使用全新的硬碟重建 RAID 設定

若有任何在 RAID 1 閣列設定中的 SATA 硬碟發生損壞時，系統會在開機自我偵測（POST）進行時，顯示該 RAID 狀態為 “Degraded” 時，您可以更換該硬碟並重建該 RAID 磁碟陣列。

請依照以下的步驟，使用全新的硬碟進行重建 RAID 設定：

1. 移除損壞的 SATA 硬碟，然後在相同的 SATA 連接埠位置上面，安裝一顆全新且相同規格容量的 SATA 硬碟。

目標硬碟的容量應該要與原有硬碟的容量大小相同。

1. 重新啟動系統，然後依照 6-31 頁 使用非 RAID（Non-RAID）硬碟重建 RAID 設定的步驟進行重建。

6.3.7 在 BIOS 程式中設定開機陣列

當您使用 Intel Matrix Storage Manager 建立多重 RAID（multi-RAID）時，您可以將您所設定的 RAID 陣列於 BIOS 程式中設定開機優先順序。

請依照以下的步驟，於 BIOS 程式中設定開機陣列：

請從硬碟中至少設定一個開機陣列。

1. 請在開機自我偵測（POST）時，按下 <Del> 鍵進入 BIOS 程式設定畫面。
2. 進入 Boot 選單，然後選擇 Boot Device Priority 項目。
3. 使用向上/向下方向鍵，選擇開機順序後按下 <Enter> 鍵，請參考 5.7 開機選單（Boot Menu）的說明。
4. 從 Exit 選單中，選擇 Exit & Save Changes，然後按下 <Enter> 鍵。
5. 當顯示確認視窗時，請選擇 OK，然後按下 <Enter> 鍵。

6.4 Intel® Rapid Storage Technology enterprise 工具程式（Windows）

Intel® Rapid Storage Technology enterprise 工具程式提供您使用安裝在系統中的 Serial ATA / SAS 硬碟裝置建立 RAID 0、RAID 1、RAID 10（1+0）與 RAID 5 設定。

在 Windows 作業系統環境中，進入 Intel® Rapid Storage Technology enterprise 程式：

1. 開機並進入作業系統桌面。
2. 點選 Intel® Rapid Storage Technology enterprise 圖示後，顯示主選單。

透過這裡可以將您的儲存系統設定 data protection（資料保全）、increased performance（增強效能）與 optimal data storage capacity（理想的資料儲存容量）。您可很方便又有效地管理新增建立的容量（Volume）。

點選 Rescan 可以隨時掃描偵測已安裝的硬碟機。

6.4.1 建立 RAID 設定

請依照以下步驟建立 RAID 設定：

1. 在前面的主選單畫面中，點選 Create Volume 並選擇 volume 類型。
2. 點選 Next 繼續。

1. 輸入欲建立 RAID 設定的名稱，然後選擇陣列要用的磁碟。
2. 選擇 Volume Size 欄位，您可以拖曳畫面中的橫桿以決定容量大小。
3. 然後點選 Next 繼續。

• 若您的硬碟內有存放既有檔案且不需要這些檔案時，請在顯示此提問畫面（若有顯示）時選擇 NO。
• 若您想要 Enable volume write-back cache 或 Initialize volume，您可以點選 Advanced 欄位進行選擇。

6. 確認建立，請點選 Create Volume 繼續。

建立的過程會因數量與容量不同而需要等候一段時間，在此期間，您可以繼續使用其他的應用程式。

當完成並顯示 Volume Ceation Complete 訊息時，您可以點選 OK。

您還需要使用 Windows Disk Management（Windows 磁碟管理工具程式）進行建立磁碟分割區後，才能存入檔案。

當完成建立後，您將會看到以下的畫面顯示 Volumes 欄位，且您可以變更在 Volume Properties 欄位裡的各個選項。

當您完成建立 RAID 設定時，您可以在 Volume Properties 欄位中檢視或變更列在裡頭的各個項目。

您可以依據以下的步驟來變更 Volume Properties 的類型：

1. 在 Volumes 欄位中點選您想要變更的 SAS 或 SATA 陣列。 2 然後在 Volume Properties 欄位裡，選擇 Type:RAID 1 Change type。

1. 如有需要，您也可以在此變更 Name、Select the new volume type 與 Select additional disks to include in the new volume 這幾個項目。
2. 然後針對此磁碟陣列選擇 Data stripe size（僅支援 RAID 0、10 與 5 設定時使用），然後點選 OK。其數值可由 4KB 遞增至 128KB。本項目建議依照以下的使用需求，以進行正確的設定：

RAID 0:128KB

RAID 10:64KB

RAID 5:64KB

所使用的是伺服器系統，建議選擇較低的陣列區塊大小（Data stripe size）；若是用於處理音樂、影像剪輯的多媒體電腦系統，則建議選擇較高的陣列區塊大小。

6.4.3 刪除 volume

在操作此功能時請務必非常小心，所有在硬碟中的資料將被一併刪除，如有需要請先備份欲保留的檔案。

請依照以下步驟，刪除 volume：

1. 在主選單裡，點選在 Volume 欄位裡，您欲刪除的 volume（如以下畫面中顯示的 Volume_0000）。

1. 然後點選 Volume Properties 欄位中的 Delete volume，則會顯示如下的畫面。

1. 點選 Yes 進行刪除 volume 後，回到主選單；或點選 No 不刪除並且回到主選單。

提供您在此可勾選設定顯示通知區域圖示（Show notification area icon）與顯示系統資訊警示或錯誤訊息等項目。

當發生以下事件時，您可以設定發送 e-mail（電子郵件）訊息：

儲存系統資訊

儲存系統警示

儲存系統錯誤

在本章節中將介紹伺服器內的相關驅動程式的安裝與設定說明。

7.1 安裝 RAID 驅動程式

當您在系統中建立好 RAID 陣列模式後，就可以開始安裝作業系統至獨立的硬碟裝置或具開機功能的陣列上。本章節將介紹如何在安裝作業系統的過程中，控制 RAID 的驅動程式。

7.1.1 建立一張 RAID 驅動磁片

您必須使用其他的電腦主機，並搭配系統/主機板所附的公用程式光碟片中的軟體，來建立此張 RAID 驅動程式磁片。

當您使用 LSI Software RAID Configuration 工具程式建立 RAID 設定，SATA 光碟機的開機次序將需透過手動調整。否則，系統將不會透過 SATA 光碟機開機。

當您在進行 Windows 或 Red Hat Enterprise Linux 作業系統安裝時，必須使用一張 RAID 驅動程式磁碟片，來指定所使用的陣列模式。您可以在 DOS 模式下，建立 RAID 驅動程式磁碟片（使用公用程式光碟片中的 Makedisk 工具程式進行製作）。

在 DOS 環境下，建立一張含有 RAID 驅動程式的磁片：

1. 在光碟機中放入本主機板的驅動與公用程式光碟。
2. 重新開啟電腦，然後進入 BIOS 設定畫面。
3. 選擇開機的裝置，將光碟機設定為第一個開機裝置，儲存設定後離開 BIOS 設定畫面。
4. 將電腦重新開機，顯示如下的 Makedisk 選單畫面。

1. 用方向鍵選擇您要建立的 RAID 驅動程式磁片的類型，並按下 進入子選單。

C60x INTEL RAID 驅動程式

LSI 2008 SAS2 驅動程式

LSI 2008 SAS2 Driver
Windows XP 32 bit
Windows XP 64 bit
Windows Server 2003 32 bit
Windows Server 2003 64 bit
Windows Vista 32 bit
Windows Vista 64 bit
Windows Server 2008 32 bit
Windows Server 2008 64 bit
Windows 7 32 bit
Windows 7 64 bit
Windows Server 2008 R2 64 bit
RHEL 4 UP7 32 bit
RHEL 4 UP7 64 bit
RHEL 4 UP8 32 bit
RHEL 4 UP8 64 bit
Back
Exit

1. 找到 RAID 驅動程式並將一張高密度的空白磁片放入軟碟機。
2. 按下 鍵。
3. 按照螢幕提示建立驅動程式磁片。

在 Windows 系統環境下，建立一張含有 RAID 驅動程式的磁碟片：

1. 進入作業系統。
2. 在光碟機中放入本系統/主機板的驅動及公用程式光碟。
3. 進入 Make Disk 選單，選擇您所要建立的 RAID 驅動程式種類。
4. 然後放入一張已經格式化的空白磁碟片於軟碟機中。
5. 依照畫面的指示操作來完成建立。

當完成建立 RAID 驅動程式磁片時，請將磁片取出，然後將磁片切換至防寫入的保護機制，以防止病毒入侵。

在 Red Hat ^® Enterprise Linux server 系統環境下，建立一張含有 RAID 驅動程式的磁碟片：

1. 於 USB 介面的軟碟機中放入一張空白 1.44MB 磁碟片。
2. 輸入 dd if=XXX.img of=/dev/fd0（若所使用的為 USB 介面軟碟機，則顯示為 sda，依據您 RAID 配置的不同而有所不同）後，透過光碟片中的 Makedisk 程式，將驅動程式檔案複製到磁碟片中：

光碟中的 LSI MegaRAID 驅動程式檔案路徑如下：

\Drivers\C60x LSI RAID\Driver\makedisk/Linux

1. 完成建立後，請將磁碟片取出。

7.1.2 安裝 RAID 驅動程式

在 Windows ^® Server 2008 系統安裝過程中安裝

您可以在 Windows® Server 2008 系統安裝過程中安裝 RAID 驅動程式：

1. 使用 Windows ^® Server 2008 作業系統安裝光碟開機，並依照畫面的指示開始安裝作業系統。
2. 當畫面跳出選擇安裝的類型時，請選擇 Custom (advanced)。

1. 然後顯示訊息，提醒您放入 RAID 控制器驅動程式檔案。若您的系統裡有僅只有一部光碟機，請先將 Windows 作業系統安裝光碟退出，並放入驅動與公用程式 DVD 光碟，然後點選 Browse（瀏覽）。

1. 找到存放在驅動與公用程式光碟內的驅動程式，然後點選 OK 繼續。
2. 從清單中選擇您所要安裝的 RAID 控制器驅動程式，然後點選 Next。
3. 當系統載入 RAID 驅動程式後，請取出主機板驅動與公用程式光碟並再放入 Windows Server 作業系統安裝光碟，選擇驅動程式安裝至 Windows 並點選 Next。

1. 繼續進行作業系統的安裝，並依照畫面的指示進行。

Red Hat® Enterprise Linux 5.0 作業系統

請依以下的步驟，在 Red Hat® Enterprise 作業系統安裝過程中安裝 RAID 驅動程式：

1. 使用 Red Hat® 作業系統安裝光碟片啟動系統。
2. 然後於 boot: 後，輸入 linux dd noprobe=ata1 noprobe=ata2...，再按下 Enter 鍵。

注意：上述指令中的 ata 數量取決於用在建立 RAID 磁碟陣列的硬碟數量。例如，若您想使用六個硬碟來建立 RAID 陣列，請輸入以下指令列：linux dd noprobe=ata1 noprobe=ata2 noprobe=ata3 noprobe=ata4 noprobe=ata5 noprobe=ata6。

1. 當系統詢問您是否具備驅動程式磁片時，請按下 Tab 鍵來選擇 Yes，然後按下 Enter 鍵繼續。

1. 當出現此對話框時，請在軟碟機中放入 Red Hat Enterprise 的 RAID 驅動程式磁片，並選擇 OK，然後按下 Enter 鍵。

此時會開始安裝 RAID 驅動程式至系統中。

1. 當詢問您是否增加其他額外的 RAID 控制器驅動程式時，選擇 No，然後按下 Enter 鍵。

1. 接著請依照系統的提示繼續完成作業系統的安裝。
2. 在安裝完成後，請先不要點選 Reboot。請先按下 Ctrl+Alt+F2 鍵，從圖形介面切換至指令列介面。
3. 若您所使用的是標準軟碟機，請在指令列介面輸入以下的指令執行

replace_ahci.sh :
mkdir /mnt/driver
mount /dev/fd0 /mnt/driver
cd /mnt/driver
sh replace_ahci.sh
reboot

Red Hat® Enterprise Linux OS 6.1 作業系統

在 Red Hat® Enterprise 作業系統環境下安裝 LSI MegaRAID 控制器驅動程式：

1. 將系統透過 Red Hat® 作業系統安裝光碟開機。
2. 按下 Enter 鍵編輯選項。

1. 在 boot: 後面，輸入 vnlinux initrd=initrd.img xdriver=vesa nomodeset dd，然後按下 Enter 鍵。

1. 當系統詢問您若要透過磁碟片安裝時，請按下 Enter 鍵來選擇 Yes，然後按下 Enter 鍵繼續。

1. 當詢問驅動程式磁碟來源時，請按下 Tab 鍵切換來選擇來源裝置。接著再使用 Tab 鍵移至 OK 處，然後按下 Enter 鍵。

1. 當出現此對話框時，請在 USB 介面軟碟機中放入 Red Hat Enterprise 的 RAID 驅動程式磁片，並選擇 OK，然後按下 Enter 鍵。

此時會開始安裝 RAID 驅動程式至系統中。

1. 當詢問您是否增加其他額外的 RAID 控制器驅動程式時，選擇 No，然後按下 Enter 鍵。

1. 接著請依照系統的提示繼續完成作業系統的安裝。

準備 Linux 驅動程式

請準備另一部裝有使用 Linux 作業系統的電腦，以建立 RAID 驅動程式。當建立 RAID 驅動程式時，您可以參考以下的方式使用 64 位元 SUSE Linux 系統來建立一張 64 位元 RAID 驅動程式，以供 SUSE11 sp1 作業系統使用。

1. 將映像檔複製到 Linux 系統中。

範例： megasr-15.00.0120.2012-1-sles11-ga-x86_64.img

1. 新增一個資料夾。

範例：image

1. 使用以下的指令，將映像檔載入映像檔資料夾中：

1. 將映像檔資料夾標示為 01，並複製至一個 FAT32 格式的 USB 儲存裝置中。

1. 將資料夾 01 名稱更改為 CD Image。

在 SUSE Linux 11 作業系統下安裝

請依照以下的步驟，於 SUSE Linux Enterprise Server 作業系統下安裝 RAID 控制晶片的驅動程式：

1. 使用 SUSE 作業系統安裝光碟開機。
2. 使用方向鍵從 Boot Options 畫面中選擇 Installation 選項。

1. 然後按下 Enter 鍵，右下方會出現一個提示訊息，選擇 Yes 後按 Enter 鍵繼續。

1. 當出現對話框時，請在軟碟機中放入 RAID 驅動程式磁碟片，並在 Boot Options 欄位中輸入 acpi=off apic=bigsmp brokenmodules=ahci，然後按下 Enter 鍵。

1. 當出現對話框時，選擇在安裝畫面中的 sda（選擇 USB 介面軟碟機）這項，接著選擇 OK，然後按下 Enter 鍵。

1. 接著選擇 Back 並且依照畫面上的指示完成安裝。

7.2 安裝 Intel® 晶片驅動程式

本節將介紹如何為系統中的 Intel® 晶片安裝驅動程式。

在 Windows 作業系統下，您需要手動安裝 Intel® 晶片驅動程式。

1. 重新開機，使用 Administrator（管理員）權限登錄 Windows 系統。
2. 於光碟機中放入主機板/系統所附的應用與驅動程式光碟片，若您的系統已經啟動了光碟機“自動安插通知”的功能，那麼稍後一會光碟片會自動顯示 Drivers 選單（驅動程式選單）視窗。

若歡迎視窗並未自動出現，那麼請瀏覽光碟的檔案內容，找到存在 BIN 檔案夾裡的 ASSETUP.EXE 程式，並點選 ASSETUP.EXE 主程式來開啟選單。

1. 接著，在選單中選擇 Intel Chipset Device Software 項目。

1. 此時會顯示 Intel(R) Chipset Device Software 視窗，點選 Next 開始安裝。

1. 選擇 Yes 接受許可同意條款，並且繼續安裝進程。

1. 閱讀說明檔的訊息，並且點選 Next 繼續安裝。

7.3 安裝 Intel® Network Connection 軟體

本節將介紹如何在 Windows Server 作業系統下，安裝 Intel® Network Connection 軟體程式。

請依照以下的步驟，來安裝網路控制驅動程式：

1. 重新開機，使用 Administrator（主管理者）身分登入作業系統。
2. 於光碟機中放入主機板的公用與驅動程式光碟片，則畫面會自動顯示「Drivers」的歡迎視窗（請將光碟機啟動「自動安插通知」功能）。

• 當 Windows® 系統自動偵測到網路控制器並顯示找到一個新硬體（a New Hardware Found）視窗，請點選 Cancel（取消）關閉這個視窗。
• 若歡迎視窗並未自動出現，那麼請瀏覽光碟的檔案內容，找到存在 BIN 檔案夾裡的 ASSETUP.EXE 程式，並點選 ASSETUP.EXE 主程式來開啟選單。
• 選擇 Intel® Network Connection Software 後，開始進行安裝。

1. 當顯示 Install Network Connectons 畫面時，請選擇 Install Drivers and Software 後，點選 Next 開始安裝。

1. 當顯示 Intel(R) Network Connections - InstallShield Wizard 安裝精靈畫面時，點選 Next 開始安裝。

1. 勾選 Intel(R) PROSet for Windows Device Manager 項目後，點選 Next 繼續。

本節將介紹如何安裝 ASPEED 圖形顯示介面（VGA）驅動程式。

您需要在 Windows Server 系統中，以手動方式安裝 ASPEED 圖形顯示介面驅動程式。

請依照以下的步驟安裝 ASPEED 圖形顯示介面驅動程式：

1. 重新開機，使用 Administrator（主管理者）登入 Windows 系統。
2. 於光碟機中放入主機板/系統所附的驅動與公用程式光碟片，若您的系統已經啟動了光碟機「自動安插通知」的功能，那麼稍後一會光碟片會自動顯示 Drivers 選單（驅動程式選單）視窗。

若歡迎視窗並未自動出現，那麼請瀏覽光碟的檔案內容，找到存在 BIN 檔案夾裡的 ASSETUP.EXE 程式，並點選 ASSETUP.EXE 主程式來開啟選單。

1. 點選 ASPEED AST2300 Display Driver 開始安裝。

1. 當顯示 ASPEED Graphics 安裝精靈畫面時，點選 Next 繼續。

1. 輸入使用者資訊，並點選 Next 繼續。

1. 選擇一個設定類型並點選 Next 繼續。

1. 點選 Install 開始安裝驅動程式。

1. 系統將會自動進行安裝。當完成安裝時，請點選 Finish 離開設定畫面。

7.5 安裝 Intel® C600 系列晶片 SCU SATA RAID 驅動程式

本節將介紹如何安裝 Intel® C600 系列晶片 SCU SATA RAID 驅動程式。

您需要在 Windows Server 系統中，以手動方式安裝 Intel® C600 系列晶片 SCU SATA RAID 驅動程式。

請依照以下的步驟安裝驅動程式：

1. 重新開機，使用 Administrator（主管理者）登入 Windows 系統。
2. 於光碟機中放入主機板/系統所附的驅動與公用程式光碟片，若您的系統已經啟動了光碟機「自動安插通知」的功能，那麼稍後一會光碟片會自動顯示 Drivers 選單（驅動程式選單）視窗。

若歡迎視窗並未自動出現，那麼請瀏覽光碟的檔案內容，找到存在 BIN 檔案夾裡的 ASSETUP.EXE 程式，並點選 ASSETUP.EXE 主程式來開啟選單。

1. 點選 Intel® C600 Series Chipset SCU SATA RAID Drivers，並依照畫面上的指示完成安裝。

7.6 安裝 Microsoft .NET Framework 3.5 SP1 軟體

本節將介紹如何安裝 Microsoft .NET Framework 3.5 SP1 軟體。

您需要在 Windows Server 系統中，以手動方式安裝 Microsoft .NET Framework 3.5 SP1 軟體。

請依照以下的步驟安裝軟體：

1. 重新開機，使用 Administrator（主管理者）登入 Windows 系統。
2. 於光碟機中放入主機板/系統所附的驅動與公用程式光碟片，若您的系統已經啟動了光碟機「自動安插通知」的功能，那麼稍後一會光碟片會自動顯示 Drivers 選單（驅動程式選單）視窗。

若歡迎視窗並未自動出現，那麼請瀏覽光碟的檔案內容，找到存在 BIN 檔案夾裡的 ASSETUP.EXE 程式，並點選 ASSETUP.EXE 主程式來開啟選單。

1. 點選 Microsoft .NET Framework 3.5 SP1 軟體項目，並依照畫面上的指示完成安裝。

7.7 安装 Intel® Rapid Storage Technology enterprise 3.0 程序

本节将介绍如何安装 Intel® Rapid Storage Technology enterprise 3.0 程序。

您需要在 Windows Server 系统中，以手动方式安装 Intel® Rapid Storage Technology enterprise 3.0 程序。

请依照以下步骤安装程序：

1. 重新开机，使用 Administrator（主管理者）登录 Windows 系统。
2. 将主板/系统附带的驱动与公用程序光盘放入光驱中，若您的系统已经启动了光驱的“自动安插通知”功能，那么稍后光盘会自动显示 Drivers 菜单（驱动程序菜单）窗口。

若欢迎窗口并未自动出现，那么请浏览光盘的文件内容，找到存在于 BIN 文件夹中的 ASSETUP.EXE 程序，并点击 ASSETUP.EXE 主程序来打开菜单。

1. 点击 Intel® Rapid Storage Technology enterprise 3.0 开始安装。

1. 当显示欢迎使用安装的窗口时，点击 Next 继续。

1. 选择 Yes 接受许可同意条款，并且继续安装进程。

1. 阅读说明文件的信息，并且点击 Next 继续安装。

1. 在完成安装时，点击 Next 完成安装作业。

1. 选择 Yes, I want to restart my computer now（是的，我现在要重新启动电脑）并点击 Finish，重新启动电脑后才开始使用此程序。

7.8 安装 Intel® I350 Gigabit 网络驱动程序

本章节将介绍如何安装 Intel® I350 Gigabit 网络驱动程序。

請依照以下的步驟在 Windows® 作業系統中安裝 Intel® I350 Gigabit 網路卡控制驅動程式：

1. 重新開機，使用 Administrator（管理員）權限登錄 Windows 系統。
2. 於光碟機中放入主機板/系統所附的應用程式與驅動程式光碟片，若您的系統已經啟動了光碟機「自動播放」的功能，那麼稍後一會光碟片會自動顯示 Drivers 選單（驅動程式選單）視窗。

若歡迎視窗並未自動出現，那麼請瀏覽光碟的檔案內容，找到存在 BIN 檔案夾裡的 ASSETUP.EXE 程式，並點選 ASSETUP.EXE 主程式來開啟選單。

1. 點選 Intel® I350-AM4 Gigabit Adapter Driver 項目。

1. 當出現 Intel® PRO Network Connections - InstallShield Wizard 視窗時，點選 Next 繼續。

1. 選擇您要安裝的程式，然後點選 Next 繼續。

9. 安裝完成後，點選 Finish 後離開精靈程式。

在產品所附的公用與驅動程式光碟中，包含有驅動程式、管理應用程式，以及一些工具程式，讓您可以搭配在主機板上操作使用。

公用與驅動程式光碟片中的聯絡資訊，可能會因為不定時的情況而有所更動。請參考華碩網頁（tw.asus.com）上的訊息，更新至最新的聯絡資訊。

7.9.1 執行公用與驅動程式光碟

將此光碟片放入系統的光碟機中，然後光碟機會自動顯示 Drivers（驅動程式）選單畫面（若您的系統已經啟動了光碟機「自動安插通知」的功能，則會自動顯示）。

若 Drivers 選單並未自動出現，那麼您也可以進入公用與驅動程式光碟片中的 BIN 檔案夾裡面直接點選 ASSETUP.EXE 主程式來開啟選單視窗。

7.9.2 驅動程式主選單

Drivers（驅動程式）主選單提供了您目前需要安裝的一些硬體驅動程式，請安裝必要的驅動程式來啟動您系統上的硬體。

主選單的安裝畫面可能會因為您的作業系統不同，而有所差別。

管理軟體選單提供了您目前所需要的網路與伺服器管理等應用程式。請點選您所需要的軟體，來進行安裝。

7.9.4 製作驅動程式磁片選單

本選單提供了您目前所需要的驅動程式項目。點選您所需要的驅動程式，來進行製作。

在 Contact information（聯絡資訊）選單中，提供您相關的聯絡訊息，您也可以在使用手冊的封面內頁上找到相關的聯絡訊息。

華碩的聯絡資訊

華碩電腦公司 ASUSTeK COMPUTER INC.（台灣）

市場訊息

地址：台灣臺北市北投區立德路15號

電話 : [phone]

傳真 : [phone]

電子郵件：[e-mail]

全球資訊網：http://tw.asus.com

技術支援

電話 : [phone] (0800-093-456)

線上支援：http://support.asus.com/techserv/techserv.aspx

ASUS COMPUTER INTERNATIONAL（美國）

市場訊息

地址 : 800 Corporate Way, Fremont, CA 94539, USA

傳真 : [phone]

全球資訊網：http://usa.asus.com

技術支援

電話 : [phone]

傳真 : [phone]

線上支援：http://support.asus.com/techserv/techserv.aspx

ASUS COMPUTER GmbH（德國/奧地利）

市場訊息

地址 : Harkortstr. 21-23, 40880 Ratingen, Deutschland

傳真 : [phone]

全球資訊網：http://www.asuscom.de

線上支援：http://www.asuscom.de/sales

技術支援

電話：[phone]

傳真：[phone]

線上支援：http://support.asus.com/techserv/techserv/techserv.aspx

華碩電腦（上海）有限公司

ASUSTEK COMPUTER (SHANGHAI) CO., LTD.

市場訊息

地址：上海市閔行莘庄工業區春東路508號

電話：[phone]

全球資訊網：http://www.asus.com.cn

技術支援

電話：[phone] (800-820-6655)

線上支援：http://support.asus.com/techserv/techserv.aspx
