产品类型	广播级变焦镜头
型号	HJ40x10B IASD-V
品牌	佳能
卡口	2/3" B4 卡口
焦距	10 mm – 400 mm
变焦倍率	40x
最大光圈	f/1.7 (广角) – f/3.5 (长焦)
光圈控制	自动 / 手动通过伺服
对焦控制	手动 / 伺服，带后焦调整
内置增距镜	1.5x / 2x (可切换)
镜头支架	坚固的金属三脚架底座
尺寸（约）	254 x 145 x 145 mm (不含遮光罩)
重量（约）	4.5 kg (不含遮光罩)
电源	12 V DC (通过摄像机或外部)
工作温度	-20°C 至 +45°C
镜头镀膜	佳能先进多层镀膜（ASC），减少眩光
主要功能	40倍变焦，伺服/手动变焦、对焦、光圈、增距镜、数字反馈（IASD-V：内部自动设置数据）
维护与清洁	使用镜头清洁液和超细纤维布清洁前后镜片；存放于干燥环境
安全	仅使用认可的配件；避免跌落或撞击；清洁前断开电源
备件与维修性	联系佳能服务中心获取原装备件和维修；模块化设计便于维修

常见问题 - HJ40x10B IASD-V CANON

佳能HJ40x10B IASD-V的焦距范围是多少？

该镜头覆盖10毫米至400毫米（40倍变焦）。

该镜头使用什么类型的卡口？

它使用2/3英寸B4卡口，是广播摄像机的标准配置。

该镜头有内置增距镜吗？

是的，它配有可选择的1.5倍或2倍增距镜，以实现更远距离拍摄。

如何清洁镜头镜片？

使用柔软的超细纤维布和镜头清洁液。轻轻以圆周运动擦拭，避免施压。

这款镜头可以用于任何广播摄像机吗？

它专为2/3英寸传感器和B4卡口的摄像机设计。确保您的摄像机支持伺服变焦和对焦控制。

最大光圈是多少？

最大光圈为广角端f/1.7和长焦端f/3.5。

这款镜头具有防风雨密封吗？

它专为专业广播用途制造，具有一定的耐候性，但并非完全防水。避免大雨。

如何调整后焦？

松开后焦锁定环，转动调整环直到图像清晰，然后重新拧紧锁定环。请参阅手册。

'IASD-V'代表什么？

代表内部自动设置数据 - 电压，一个存储镜头校准数据并与摄像机通信的系统。

哪里可以获得备件或维修服务？

联系佳能授权服务中心。原装备件仅通过佳能提供。

用户手册 HJ40x10B IASD-V CANON

在使用本产品之前，请务必先仔细阅读本使用说明书。

请务必妥善保管好本书，以便日后能随时查阅保留备用。

请在充分理解内容的基础上，正确使用。

前言

非常感谢您购买佳能 BCTV 变焦镜头产品。

本使用说明书描述了佳能 BCTV 变焦镜头的功能和操作程序，并阐述说明了操作本产品时的注意事项。

本使用说明书适用于下列产品机型。

HJ40x10B IASD-V

HJ40x14B IASD-V

日本語版

ENGLISH VERSION ...... See Page E1

中文版 请参阅第 C1 页

目次

安全にお使いいただくために....1

部件名称	有害物质
	铅(Pb)	汞(Hg)镉(Cd)		六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电气实装部分	×○○○	○○
金属部件 ×	○○○○	○
本表格依据 SJ/T 11364 的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
	FOR P.R.C. ONLY本标志适用于在中华人民共和国销售的电子电气产品,标志中央的数字代表产品的环保使用期限。只要您遵守与本产品相关的安全与使用方面的注意事项,在从生产日期起算的上述年限内,就不会产生环境污染或对人体及财产的严重影响。

目录

安全使用须知

1. 标准产品列表
2. 各部位名称
3. 安装与连接

3-1. 安装托架、镜头、三角架 C8 3-2. 将遮光罩安装于镜头上 C12 3-3. 安装和连接 IS（图像稳定器）操作装置 C13

1. 准备

4-1. 镜头后焦调整 C15 4-2. 光圈增溢调整 C16

1. 操作

5-1. 变焦操作 C17 5-2. 聚焦操作 C28 5-3. 光圈操作 C29

5-4. 图像稳定器的操作 C31

5-5. 增距镜操作 C36

5-6. 趋近拍摄操作 C37

5-7. VTR 开关和 RET 开关操作 C39 5-8. DIP 开关设定 C40 5-9. 变焦模式调整 C42

1. 产品规格 C43

附录 最后

安全使用须知

务必严格遵守产品以及使用说明书中记载的有关安全使用警告和注意事项。

操作时未遵守危险警告和注意事项，可能会导致人身伤害或引发事故。

请仔细阅读并充分理解本使用说明书的内容，确保正确操作此产品。

另外，将本说明书保存在安全的地方，以便在需要时可以随时参考。

为避免事故发生并保护顾客及他人的安全，本使用说明书将在警告和注意事项中使用以下符号和术语。

警告	记载了错误使用操作时,有导致死亡或负重伤危险的警告事项。为了确保安全使用,请务必遵守该警告事项。
注意	记载了错误使用操作时,有负伤危险的注意事项。为了确保安全使用,请务必遵守该注意事项。
*(须知)	操作上的注意事项或建议事项。如果不遵守此处记载的事项,则产品有可能不正常工作。此外,还记载了有益于操作的信息。

产品使用须知

警告

1. 请勿让本产品进水或淋湿。万一内部进水时，请停止使用。如果继续使用，有可能引起火灾或触电。
2. 切勿通过镜头直视太阳或其他明亮物体。否则可能会损伤眼睛。
3. 拔下镜头连接线时，请务必握住接头。拉扯连接线可能导致其断裂或损坏，并可能因短路构成火灾或触电风险。

注意

1. 携带镜头时，请注意切勿将其掉落。镜头掉落可能导致镜头损坏或人身伤害。产品掉落可能导致产品损坏或人身伤害。
2. 请务必牢固拧紧所有固定装置。如果固定装置松开，可能会导致零件掉落并导致人身伤害。
3. 请定期检查固定装置（大致为每六个月到每年检查一次），确保固定装置已牢固拧紧。如果固定装置松开，可能会导致零件掉落并导致人身伤害。
4. 当在烈日下使用产品时，产品内部会变高温。在预见到可能变高温的情况下，请顾客采取适当的温度对策。

* (须知)

1. 需要维修时，请联系经销商或佳能代理商。
2. 切勿使镜头遭受强烈撞击。碰撞或掉落可能会导致镜头故障。
3. 镜头不具有防水功能。请采取措施避免直接接触雨、雪或湿气。否则可能会导致产品故障。
4. 在多尘环境中装卸镜头时，请遮盖镜头卡口。如果进入灰尘，可能会导致产品故障。
5. 请采取措施避免镜头使用场所温度骤变，否则可能导致镜头结露而暂时无法使用。
6. 在特定环境中（如存在化学制品的地点）使用前，请联系佳能代理商。

发生异常时的处理方法

警告

1. 如果发生以下任意情况，请立即将电源插头从电源插座上拔下，并联系经销商或佳能代理商（下页列出）。
2. 镜头中传出烟雾、难闻的气味或发出异常噪音 ·镜头中有异物（如液体或金属物体）

保养和检修

警告

1. 清洁镜头外部前，请务必从摄像机上拔下镜头连接线并取下镜头。切勿使用苯、稀释剂或其他可燃物质清洁镜头。否则可能会引发火灾或导致触电。

* (须知)

1. 请使用镜头气吹或软毛镜头刷清除镜头表面上的所有灰尘。如果镜头上落下指纹或污渍，请使用浸有市售镜头清洁液的干净棉布或镜头清洁用纸擦拭。请从镜头中心开始转圈向四周轻轻擦拭。请勿擦拭镜头周围的灰尘，否则可能会划伤镜头表面。
2. 建议每年进行一次例行检修，具体视使用条件和环境而定。如有需要，可申请彻底检修。

存放

注意

1. 存放前，请务必安装镜头盖(或遮光罩盖)和防尘盖。如果存放时未安装镜头盖，镜头聚焦光源时将构成火灾风险。

* (须知)

1. 在多雾环境中，请立即用干布擦掉镜头上的所有湿气。将镜头密封在含干燥剂(最好使用新干燥剂)的塑料袋中，避免湿气进入镜头。可能会导致产品霉或故障。

致顾客

1. 对于因顾客不当操作本产品而造成的损坏，佳能恕不承担责任，敬请谅解。
2. 有关产品质量、功能或操作说明书，佳能对其可销售性和适用性是否符合客户用途不作任何担保。在法律允许的范围内，佳能对因使用此产品导致的任何间接的、偶然的或其他形式的损失（包括但不限于商业利润损失、业务中断或商业信息丢失）不承担责任。
3. 因产品改进，产品规格、配置和外观可能有所变更，敬请留意。
4. 如欲了解有关修理、保养或本使用说明书中未提及的各项调整的其他信息，请联系佳能经销商或佳能销售代理。
5. 请注意，如果在未咨询佳能或佳能销售代理的情况下对产品进行了改造，佳能将无法提供相关维修服务。

进口商：

佳能（中国）有限公司

北京市东城区金宝街 89 号 金宝大厦 15 层

邮编 100005

电话：[phone]

传真：[phone]

本使用说明书的著作权归属于佳能公司所有。

未征得佳能公司书面同意的情况下，严禁擅自复印，复制或转载本使用说明书的全部或一部分内容。

1. 标准产品列表

开始使用之前，请核实确认下列全部包装物件。

(如果发现物件不足，烦请与购买销售店联系。)

组件

数量

镜头主体 …… 1

遮光盖....1

遮光罩 .... 1

镜头盖....1

防尘盖....1

变焦杆（已安装于镜头上）……1

托架 .... 1 (*1)

IS CONTROLLER ....1

胶贴标签 1

使用说明书

(*1): 因涉及规格等有关, 本镜头可能会未配备托架。

使用佳能标准托架时，可以适用本使用说明书内描述的产品组成与操作方法。如需使用其他不同规格的托架，则应参阅该托架的使用说明书。

(上图所示机型为 HJ40x10B IASD-V。镜头形状会因机型规格不同而稍有差异。)

有时会因所使用的规格不同而必须配备上述附属件以外的其他配套件。

有关详细情况，请向佳能公司或销售代理商咨询。

*（须知）：

1) 必须保管于常温下。

2) 请采取措施避免镜头使用场所温度骤变，否则可能导致镜头结露而暂时无法使用。

3) 切勿剧烈地碰撞或振动镜头。

2. 各部位名称

① 遮光罩

用于防止损坏或撞伤镜头的遮光罩。

② 遮光罩锁定螺钉

用于拆下或安装镜头遮光罩时拧松或拧紧遮光罩。

③ IP 开关

用于各种设定的 DIP 开关。

④ IS ON/OFF 切换开关

用于切换图像稳定器(IS)操作的启动(ON)和停止(OFF)。

⑤ 最高变焦速度调整旋钮

转动此旋钮，可以调整持续按下变焦往复推移开关时所得到的最高变焦速度。

⑥ IS 操作状态显示 LED

此 LED 用于显示告知图像稳定器的操作或待机状态、以及向图像稳定器电路输送电源的工作状态。

⑦ 光圈速控自动开关

按下此开关的时间内，可以立即启动光圈自动操作。

⑧ Shtl 按钮（快速梭动按钮）

用于执行快速梭动功能的开关。

⑨ 圈操作切换开关

需将光圈操作切换为手动或伺服时，滑移此开关。

（此图所示机型为 HJ40x10B IASD-V。镜头形状会因机型规格不同而稍有差异。）

⑩ Memo 按钮（内存按钮）

按下此按钮和其他某一个按钮（Shtl、Frame（取景）或变焦往复推移开关），可以存储变焦位置和 / 或变焦速度。

⑪ 变焦往复推移开关

用于执行伺服变焦操作的开关。 变焦速度会随着推移距离的远近而改变。

⑫ RET 开关（录像重放开关）

当系统连接了多台摄像机时，持续按下此开关保持不变，可以经由摄像机控制系统，在取景器上观看播放录制图像。

⑬ VTR 开关

需启动或停止 VTR 时，按下此开关。

⑭ Frame 按钮（取景预设按钮）

需将变焦距拉至预设变焦位置时，按下此按钮。

⑮ 速度模式切换旋钮

需切换取景预设功能所设定的速度时，使用此旋钮。

⑯ IS POWER OFF 开关

此开关用于切断向图像稳定器输送电源。

⑰ 后焦调整锁定螺钉

需拧紧或拧松后焦调整环时，转动此螺钉。

⑱ 定位销

用于决定镜头的安装位置。

需比 M.O.D.（至近距离）更加靠近被拍摄物体时，使用此按钮。

20 增距镜操纵杆

需执行内置型 2 倍增距镜的移位操作时，转动此操纵杆。

②1 聚焦环

需手动操作聚焦时，转动此聚焦环。

②22 变焦环

需手动操作变焦时，使用此变焦环。

②3 光圈环

需手动操作光圈时，转动此光圈环。

⑳ IS POWER ON 操纵杆

此操纵杆用于解除图像稳定器的机械锁定。

25 镜头电缆线

可经由此电缆线，将电源和信号从摄像机头输送给镜头。

②6 变焦遥控连接器（8针）

用于插接伺服变焦遥控配套件的 8 针连接器。

⑳ 变焦遥控 & 聚焦遥控连接器（20针）

用于插接变焦或聚焦遥控配套件的 20 针连接器。

28 IS 遥控连接器

用于连接图像稳定器（IS）的控制器。

29 变焦操作切换旋钮

需将变焦操作切换为手动或伺服时，使用此旋钮。

30 聚焦操作切换旋钮

需将聚焦操作切换为手动或伺服时，使用此旋钮。

3. 安装与连接

3-1. 安装托架、镜头、三角架

本镜头备有专用托架 SUP-300。为了保护镜头和摄像机，必须使用专用托架。镜头、摄像机、托架、以及三角架的安装步骤，如下所示。

(A) 将托架安装于三角架上

1. 将三角架的 V 形楔口板，安装于托架主体底面。在V形楔口板的安装固件上，设有 3/8-UNC 和 1/2-UNC 安装螺孔。（佳能公司不提供 V 形楔口板。）V形楔口板的安装固件可以前后移动，并可以沿着以下所示方向，转动系统重心锁定手柄，执行锁定或解除锁定操作。

顺时针方向 …… 锁定

逆时针方向 …… 解除锁定安装好 V 形楔口板之后，将其锁紧。

1. 按照以下操作步骤，将三角架适配器，安装于托架上。

（三角架适配器由摄像机制造商提供。实施安装步骤时，还应参阅摄像机使用说明书。）

2-1. 将 2 个摄像机安装螺钉（3/8-UNC），插入到位于三角架适配器上的三角架安装螺孔内，然后分别转动摄像机安装旋钮，拧紧 2 个螺钉。

2-2. 然后，转动摄像机安装旋钮，将其紧固，以此防止松弛。

1. 确认已经锁定了三角架的摇摄、倾斜机构、以及系统重心锁定手柄之后，将已在步骤 1 和 2 中安装了 V 形楔口板和三角架适配器的托架，安装于摄像机固定头上。

注意

：安装托架之前，必须认真阅读三角架和基架的使用说明书，充分理解摄像机固定头上的摇摄和倾斜机构的锁定及解除锁定操作方法，然后再将 V 形楔口板，安装于摄像机固定头上。如果未锁定摄像机固定头上的摇摄和倾斜机构，则将可能导致摄像机、镜头、以及托架坠落损坏，引起人体受伤，必须引起注意。因此，开始实施安装步骤之前，必须确保摇摄和倾斜机构始终处于锁定状态。

(B) 将摄像机安装于托架上

将摄像机装配于已经安装于托架上的三角架适配器上。（三角架适配器由摄像机制造商提供。有关安装方法的详细内容，参阅摄像机使用说明书。）

(C) 安装镜头

1. 拧松垂直调节锁定旋钮，然后向下移动降低镜头支撑座。
2. 按照以下操作步骤，将镜头安装于摄像机上。

2-1. 按照逆时针方向，转动摄像机上的反锥卡座，然后取下防护盖。 2-2. 按照逆时针方向，转动并取下镜头上的防尘盖。 2-3. 将镜头基座上的定位销，对准摄像机基座上的凹槽，使镜头紧靠于摄像机基座上。 2-4. 从镜头侧视看，按照顺时针方向，转动摄像机的反锥卡座环，牢固地锁紧镜头。

注意：此状态下，仅依靠基座部位支撑镜头，稍微用力，就会损坏基座连接部位。特别是此后完成安装步骤之前，切勿向镜头施加外力。

2-5. 将从镜头驱动装置的底面引出的镜头电缆线前端的插接器，连接于摄像机上。

1. 拧松垂直调节锁定旋钮，拧松水平调节锁定旋钮，使镜头支撑座能够前后、上下移动。

*（须知）：1) 实施安装步骤时，还必须参阅摄像机使用说明书。

2) 必须妥善保管已取下的防护盖和防尘盖，以免丢失。

1. 前后、上下调整镜头支撑座，将安装旋钮前端的螺钉，插入到镜头主体机座内，然后转动旋钮，锁紧到位。

如果安装旋钮与镜头机座的位置不能在镜头支撑座前后调整范围内完全吻合，则可能是由于摄像机的位置过量地前移或后移。因此，应拧松 2 个摄像机安装螺钉和摄像机安装锁定螺钉，调整摄像机位置，然后锁紧到位。

(有关安装步骤，参阅 3-1.(A) <将托架安装于三角架上>的 2 项。)

1. 将安装旋钮固定锁紧于镜头主体上之后，拧紧垂直调节锁定旋钮和水平调节锁定旋钮，锁紧到位。

*（须知）：拧紧锁定旋钮时，应在2项中，确保摄像机的安装状态处于合适位置，并必须注意安装时切勿抬起或推移镜头而强制地移动位置。

(D) 平衡调整

1. 拧松摄像机固定头上的摇摄和倾斜机构，然后握持三角架上的摇摄操纵杆等，确认重心平衡。
2. 解除系统重心锁定手柄之后，可以在已将其安装于三角架上的状态下前后移动镜头、摄像机、托架。如果发现重心位置偏移，则应调整重心位置。
3. 完成重心位置调整之后，锁定系统重心锁定手柄。而且，向前推移系统重心锁定手柄时，可以在保持锁定状态下，按照 360° 的任意一个方向，转动和改变手柄的朝向。因此，应将其设定于此后进行拍摄或执行其他操作过程中不会偶然而无意识地触及手柄的安全位置。

调整手柄位置

1. 最后，确认全部的旋钮和螺钉是否已经锁紧到位。

*（须知）：为了充分发挥镜头的 IS 功能，请使用具有足够强度的三角架。此外，根据三角架和托架的设置状态，IS 功能有可能无法充分发挥其功效（或不正常工作）。这种情况下，请改变平衡和安装等设置。

专用托架 SUP-300 有时不能适用于某些摄像机。有关详细情况，请向佳能公司咨询。而且，需使用 SUP-300 以外的其他托架时，请向佳能公司咨询。

3-2. 将遮光罩安装于镜头上

1. 出厂时，已将镜头盖安装于镜头上。 因此应首先从前置镜筒上取下镜头盖。
2. 将遮光罩安装于前置镜筒上，对准标注于前置镜筒上的各个指标点，然后顺时针转动遮光罩锁定螺钉，紧固遮光罩。
3. 从遮光罩上取下遮光盖。

（须知）：应将镜头盖和遮光盖妥善保管于安全之处，以免丢失。

3-3. 安装和连接 IS（图像稳定器）操作装置

IS 操作装置是一个配套件，由用于执行图像稳定器（IS）的启动（ON）和停止（OFF）操作的开关装置、以及用于显示其操作状态的显示装置组成。应将其安装于能够便于执行图像稳定器遥控操作的部位。

按照以下操作步骤，安装和连接 IS 控制器

1. 将 IS 操作装置的插接器，连接于镜头驱动装置底面的 IS 遥控连接器上。

（通常，IS 遥控连接器上设有一个保护盖，因此，应首先取下保护盖，然后再插接连接器。）

1. 连接于电缆线的一条分支线上的 IS ON/OFF 切换开关的皮带上，备有一个护套环扣固件。应将其缠卷于便于操作的部位。
2. 连接于电缆线的另一条分支线上的 IS ON/OFF 显示装置（用于显示 IS 操作状态的 LED）上，备有一个紧固螺栓。应将其安装于取景器的边缘等能够便于确认 LED 工作状态的部位。

（须知）：1）镜头驱动装置上也备有 IS ON/OFF 切换开关、以及用于显示 IS 操作状态的 LED。因此，这些装置均可以与 IS 控制器同时使用。

2）如果不必显示 IS 操作状态，则可从 IS 控制器上拆下显示装置，只需连接开关装置。

（参见下图）

3）关于操作方法，参阅＜5-4. 图像稳定器的操作＞。

4. 准备

4-1. 镜头后焦调整

如果变焦镜头的成像镜面与 TV 摄像机的成像镜面不一致，则会在变焦时导致产生聚焦错位，焦点模糊。

按照以下操作步骤，调整镜头的后焦。

调整镜头后焦的操作步骤如下：

1. 将被拍摄物体定位于合适的距离（建议 5-7 米）位置上。可以将对比度清晰的物体作为被拍摄物体使用，以便进行操作。
2. 将增距镜操纵杆设至 1x [不使用增距镜的状态]。
3. 操作光圈，打开镜头光阑。
4. 转动变焦环，将镜头设为长焦。
5. 转动聚焦环，使焦点对准被拍摄物体。
6. 转动变焦环，将镜头设为广角。
7. 拧松后焦调整锁定螺钉，转动后焦调节环，使焦点对准被拍摄物体。

1. 重复步骤 4～7 的操作，确认变焦两端的焦点是否已经吻合。
2. 确定焦点已完全对准物体之后，紧固后焦锁定螺钉。

至此，调整操作全部完成。

4-2. 光圈增益调整

在镜头驱动装置前面，设有一个光圈增益微调器。

出厂时，已正确设定了光圈增益。如需改变光圈增益，则应按照以下操作步骤，调节微调器。

1. 通常，光圈微调器上带有一个塑胶盖。开始调节之前，应首先取下塑胶盖。
2. 将光圈操作模式切换开关滑移至 “A” 侧（自动）。

（必须将摄像机设为自动光圈模式。有关设定更改方法的详细内容，参阅摄像机制造商提供的广播电视摄像机使用说明书。）

1. 使用小型螺丝刀，转动光圈增益微调器（微调器旁边的胶贴标签上注明了“I.GAIN”），将其设至所需要的水平。

顺时针转动微调器，增益上升；逆时针转动微调器，增益下降。

1. 利用摄像机侧的自动控制模式控制光圈，在不会引起图像产生摆动的范围内设定微调器，将增益调整至最大。
2. 完成调整之后，应将镜头驱动装置上的塑胶盖重新安装于原位。

5. 操作

5-1. 变焦操作

(A) 手动变焦操作

将位于驱动装置底面的变焦操作切换旋钮，设至“MANU”侧。

注意：手动操作变焦时，必须将变焦操作切换旋钮设至“MANU”侧。

如果不改变“SERVO”侧的设定，强制进行手动变焦操作，则会导致发生故障。

● 利用变焦环执行手动变焦操作

转动变焦环（或变焦杆），实施变焦操作。 从摄像机侧视看

顺时针转动，变焦距拉远（设至广角端）；逆时针转动，变焦距拉近（设至长焦端）。

(B) 伺服变焦操作

将位于镜头驱动装置底面的变焦操作切换旋钮，设至“SERVO”侧。

切换时，只需稍许转动变焦环的同时，转动切换旋钮，即可顺利完成切换操作。

(B-1) 伺服变焦基本操作

● 利用变焦往复推移开关执行伺服变焦操作

按下位于镜头驱动装置上面的变焦往复推移开关，可以执行变焦操作。

按下 “T” 侧，变焦距拉近（设至长焦端） 按下 “W” 侧，变焦距拉远（设至广角端） 此时，可以根据按动开关的用力程度， 改变变焦速度。按键越深，速度越快。

● 按下变焦往复推移开关，可以调整变焦速度。

按下变焦往复推移开关保持不变，可以通过转动位于镜头驱动装置上面的最高速度调整旋钮，调整最高变焦速度。

顺时针转动旋钮，速度加快；逆时针转动旋钮，速度下降。

(B-2) 伺服变焦应用操作

在记载于（B-1）项内的传统伺服变焦基本操作的基础上，通过新增 Digital Drive（数码驱动）伺服装置，为变焦操作提供了新增有用功能。

其主要功能如下：

• 功能 1：快速梭动 …… 便于频繁地切换 2 个变焦位置进行拍摄的一种功能。
• 功能 2：取景预设 …… 可以便于再现预拍等已确定的视角和变焦速度。
• 功能 3：速度预设 …… 可以确定内存预设变焦速度，并可以重复再现此速度。

● 功能 1. 快速梭动

只需按下 Shtl 按钮，就能以最高速度，将变焦距拉至梭动内存位置（预设变焦位置）。松开 Shtl 按钮，可使变焦距复位。也就是说，能以最高速度，在两个变焦位置（梭动内存位置和原位）之间梭动改变变焦距。

1. 梭动内存位置设定

步骤 1. 将变焦距拉至诸如长焦端等任意变焦位置。

步骤 2. 按下Memo按钮的同时，按下Shtl按钮。

(按照上述步骤 1 和 2，可以记忆梭动内存位置。)

*（须知）：已记忆的梭动内存位置，与取景预设内存位置不同（参见功能2）。而且，此时所记忆的位置，切断（OFF）电源之后，仍可保留记忆。

2. 快速梭动使用方法

持续地按下 Shtl 开关，能以最高速度将变焦距拉至梭动内存位置（预设变焦位置）后予以停止。按下 Shtl 开关的时间内，可以使变焦保持于梭动内存位置不变。

松开 Shtl 开关时，能以最高速度自动地返回到最初的变焦原位，或者利用变焦往复推移开关执行变焦操作。

*（须知）：由于应优先执行 Shtl 开关的操作，因此，在按下 Shtl 开关的时间内，不能利用指环进行操作。

3. 复位位置操作方法

只要使用 Shtl 按钮执行变焦操作，就不能改变复位位置。除使用 Shtl 按钮之外，利

用手动操作或伺服操作所得到的变焦位置，都将成为后续快速梭动操作的新复位位置。

*（须知）：由于应优先执行 Shtl 开关的操作，因此，在按下 Shtl 开关的时间内，不能利用变焦往复推移开关进行操作。

4. 复位位置更新

• 利用手动操作或伺服变焦操作使镜头最后停止的位置，就是后续快速梭动操作的复位位置（复位位置：参见上述 3 项）。
• 仅利用梭动按钮执行变焦操作时，不能更新复位位置。

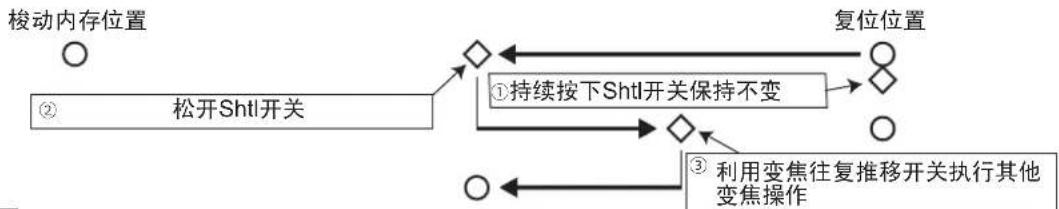

功能 1. 快速梭动操作示意图

- 快速梭动基本移动操作

(举例)

变焦位置

操作

- 持续按下Shtl开关保持不变，能最高速度将变焦距拉至梭动内存位置（预设变焦位置）。持续按下Shtl开关的时间内，变焦位置保持不变。

- 松开Shtl开关，即可使变焦地返回到复位位置。

- 其他

可以通过采取以下任意操作，取消将变焦距拉至梭动内存位置。

- 抵达梭动内存位置之前，松开 Shtl 开；即可使变焦自动地返回到原来的位置。

- 松开ShtI开关时，如果执行任意的其他变焦操作，则将优先予以执行（如变焦往复推移开）。但是，如果已将优先执行权赋予快速梭动操作，按下ShtI 开关的时间内，不能执行其他变焦操作。

复位位置

- 如果只按下Sht1开关执行了变焦操作，则不能改变已停留的复位位置。

- 采取ShtI开关以外的任何其他方式执行变焦操作时，都将会改变复位位置。

● 功能 2. 取景预设

按下 Frame（取景）按钮，将变焦距从任意变焦位置，拉至取景内存位置（预设变焦位置）。可以将到达取景内存位置之前的变焦速度，切换至最高速度或预设变焦位置（参见功能3）。

1. 取景内存位置的记忆方法

步骤 1. 将变焦距拉至任意变焦位置。

步骤 2. 按下 Memo 按钮的同时，按下 Frame（取景）按钮。

（按照上述步骤 1 和 2，可以记忆取景内存位置。）

*（须知）：已记忆的取景内存位置，与“功能1”中记忆的位置不同。并且，此时记忆的位置，切断（OFF）电源后，仍可保留记忆。

2. 取景内存位置变焦速度设定

可以利用 Frame（取景）按钮旁边的速度模式切换旋钮，选择以下任何一种速度。

Fast：用于最高速度设定

Pre：用于预设速度设定

(按照功能 3 的操作, 设定预设速度。)

3. Frame（取景）按钮使用方法

按下 Frame（取景）按钮，变焦开始向骤内存位置移动。

此时，变焦将会以速度模式切换旋钮设至 “Pre” 侧时的预设速度或设至 “Fast” 侧时的最高速度予以移动。

变焦到达取景内存位置后停止，并停留于此位置。

*（须知）：如 Shtl 按钮所示，变焦移动到达取景内存位置之前，不必持续按下 Frame（取景）按钮（参见功能 1），只需按下一次 Frame（取景）按钮。

4. 向取景内存位置或任意变焦位置移动的解除方法

向取景内存位置移动中，执行以下任意操作，则将解除移动。

• 再次按下 Frame 开关，停止向取景内存位置移动，并使变焦停止于此位置。
• 利用变焦往复推移开关进行操作。
• 利用 Shtl 开关进行操作。
• 可以利用按钮（已设有速度预设功能的“VTR”或“RET”开关）优先启动变焦操作。 （有关速度预设功能的详细内容，参阅<功能 3. 速度预设>。）

功能2. 取景预设操作示意图

(举例)

- 取景预设基本移动操作

- 持续按下Frame开关保持不变，将变焦距拉至取景内存位置（预设变焦位置）后停止于此位置。 此时，变焦将会以速度模式切换旋钮设至“Fast”侧时最高速度或设至“Pre”侧时的预设速度予以移动。

- 其他

可以通过采取以下任意操作，取消取景预设操作或切换至其他变焦操作。

- 变焦到达取景内存位置之前，再次按下Frame开，即可使变焦停止于此位置。

- 可以利用变焦往复推移开关优先启动变焦操作。

- 可以利用Sht1开关优先启动变焦操作。

（须知：此时已分别记忆了取景内存位置和梭动内存位置。）

- 可以利用开（已设速度预设功能的“VTR”或“RET”开）优先启动变焦操作。按下速度预设开，变焦将会以预设速度，朝着预定方向移动到达终端。

须知：按下速度预设开关，变焦将会以预设速度，朝着预设方向移动到达终端。

● 功能 3. 速度预设

只需按下按钮，就可以多次地重复再现所需要的预设变焦速度和方向（长焦端或广角端）。但是，由于镜头上没有安装具备此功能的按钮，从而必须将此功能配备给“RET”或“VTR”开关。

1. 速度预设按钮的设定方法

配备方法如下所示，设定位于驱动装置前面的 8 针 DIP 开关（上面）。

配备给“RET”开关时：

→ DIP 1 : OFF, DIP 2 : ON

配备给“VTR”开关时：

→ DIP 3 : OFF, DIP 4 : ON

需使“RET”恢复原功能时：

→ DIP 1 : OFF, DIP 2 : OFF

需使 “VTR” 恢复原功能时：

→ DIP 3 : OFF, DIP 4 : OFF

*（须知）：有关 DIP 开关设定的详细内容，参阅 5-8 项 < DIP 开关设定>。

2. 变焦速度及变焦方向的记忆方法

2-1. 按照需记忆的变焦速度和方向（长焦端或广角端），操作变焦往复推移开关。 2-2. 保持上述步骤 2-1 拟定的变焦速度和方向的同时，按下 Memo 开关。

*（须知）：即使是不将此功能配备给“RET”或“VTR”开关，也可以在利用变焦往复推移开关来操作变焦的同时，按下Memo按钮，记忆变焦速度和方向。然后，可以按照以上1项所述设定，将这些已记忆的功能配备给“RET”或“VTR”开关，或者仅保存按照取景预设（功能2）将速度模式切换旋钮切换至“Pre”侧时所记忆的变焦速度。

3. 速度预设操作方法

按下按钮（已配备了此功能的“RET”或“VTR”开关），即可启动变焦以预设速度，朝着已定方向（长焦端或广角端）移动，到达变焦端后停止。

*（须知）：只需按下一次速度预设按钮，就可以到达变焦端，并停留于此处。如快速梭动操作所示，不必持续按下按钮保持不变。

(参阅功能 1)

4. 速度预设功能的解除方法

速度预设移动中，采取以下任何一项操作，可以取消移动。

• 再次按下预设按钮（“RET”或“VTR”），变焦移动停止。
• 利用变焦往复推移开关进行操作。
• 利用 Shtl 开关进行操作。
• 利用 Frame 开关进行操作。

功能3. 速度预设操作示意图

(举例)

- 速度预设功能

关

- 按下按钮（已配备了速度预设功能的“RET”或“VTR”开），变焦将会开始以预设速度，朝着已定方向移动停止于变焦端（长焦或广角）。

- 其他

可以通过采取以下任意操作，取消按照预设速度执行变焦预设移动操作或切换至其他变焦操作。

- 再次按下按钮（已配备了此功能的“RET”或“VTR”开），即可使变焦停止于此位置。

- 利用变焦往复推移开关执行变焦操作，则将优先执行此项操作。

- 利用ShtI开关执行变焦操作，则将优先执行此项操作。

- 利用Frame开关执行变焦操作，则将优先执行此项操作。

须知：按下Frame（取景）按钮之后，将会改变变焦速度，从而会切换设定速度模式。变焦将会以设至“Fast”侧时最高速度或设至“Pre”侧时的预设速度予以移动。

数码功能开关一览表

关

Shtl开（配备功能时）

- 持续按下Shtl开关保持不变，变焦向梭动内存位置移动。达到此位置之后，按下Shtl开关的时间内，变焦将会停留于此位置。

梭动内存位置 持续按下ShtI开关保持不变 复位位置

- 松开Shtl开关，返回到复位位置。

梭动内存位置 松开Shtl开关 复位位置 关

有此功能的详细内容，参阅<● 功能 1. 快速梭动>章节的内容。

Memo开关

按下其他开关的同时，按下Memo开关可以预设变焦位置、方向和速度。

- 设定梭动内存位置

在需设定的位置，按下

- 设定取景内存位置

在需设定的位置，按下

- 设定变焦速度和变焦方向

持续按下

变焦往复推移开关

备忘

Frame开关

按下Frame（取景）按钮，变焦将会朝着预设变焦位置移动。此时，变焦将会以速度模式切换旋钮设至“Pre”侧时的预设速度或设至“Fast”侧时最高速度予以移动。

有此功能的详细内容，参阅<● 功能 2. 取景预设>章节内容。

关

-速度开（配备功能时）

按此按钮（已配备了速度预设功能的“RET”或“VTR”开），变焦将会以预设速度，朝着已定方向移动停止于变焦端（长焦或广角）。

变焦端

- 以预设速度移动

任意变焦操作

按下预设开关

关

有此功能的详细内容，参阅<● 功能 3. 速度预设>章节的内容。

*（须知）：胶贴标签上描述了极其有用的数码伺服功能。应将其粘贴于便于查阅的位置。

5-2. 聚焦操作

● 利用镜头聚焦环执行手动操作

开始手动聚焦操作之前，必须确认已将聚焦操作切换旋钮设至“MANU.”侧。如果已设至“SERVO”侧，则必须切换设至“MANU.”侧。

注意：如果在镜头已设至“SERVO”侧的状态下，强制进行手动变焦操作，则将可能损坏变焦机构。因此，手动变焦操作之前，必须将镜头设至“MANU.”侧。

从摄像机侧视看，顺时针转动聚焦环，镜头焦点对准至近侧被拍摄物体。从摄像机侧视看，逆时针转动聚焦环，镜头焦点对准无限侧被拍摄物体。

5-3. 光圈操作

光圈操作可使用光圈操作模式切换开关至自动或手动。

A（自动）：经由广播电视摄像机执行自动光圈操作。

M（手动）：利用镜头光圈环进行手动光圈操作。

- 手动光圈操作

将光圈操作模式切换开关设至“M”侧

- 手动旋转镜头光圈环，调整录像拍摄电平。

从摄像机侧视看，顺时针转动光圈环，光阑缩小，录像拍摄电平下降。

从摄像机侧视看，逆时针转动光圈环，光阑扩大，录像拍摄电平上升。

● 光圈速控自动开关

利用手动光圈操作模式，按下光圈速控自动开关时，仅再按下开关保持不变的时间内，可以将光圈操作切换至自动操作模式。此项特设功能可以用于迅速设定正确光圈曝光。

- 自动光圈操作

将光圈操作切换开关设至“A”侧。

摄像机自动调整录像拍摄电平（或光圈）。光圈环自动旋转（由驱动装置内设电机进行驱动），以使视频录像信号能够保持稳定电平。

*（须知）：必须确认广播电视摄像机已设为自动光圈操作模式。

5-4. 图像稳定器的操作

安装于本镜头上的图像稳定器，设有用于搬运过程中受到冲击时保护防振光学系统的机械锁定机构。需使用图像稳定器时，必须首先解除锁定，然后再向防振光学系统输送电源。已解除锁定的图像稳定器，具备以下2种状态。可以根据需要，切换需使用的状态。

防振光学系统执行图像稳定操作的操作状态 ……IS ON 防振光学系统处于电控光轴中心保持不变的待机状态 ……IS OFF

(A) 机械锁定解除方法

接通摄像机的电源之后，图像稳定器处于机械锁定状态。位于基座旁边的摄像机侧面上的 IS POWER ON 操纵杆，具有解除机械锁定的同时，向防振光学系统的驱动电路输送电源的双重作用。

沿着逆时针方向，转动 IS POWER ON 操纵杆，直至使其从水平状态达到大致垂直。此状态下松开手，即可锁定操纵杆，并可启动使用图像稳定器。（此时，镜头驱动装置上的 IS 状态显示 LED 启动显示，可以由此确认向防振光学系统驱动电路输送电源的具体情况。）

*（须知）：1）如果未锁定IS POWER ON操纵杆而使其恢复水平状态，则不能解除机械锁定。因此，必须再次转动操纵杆，直至达到垂直锁定位置为止。

2）接通摄像机的电源之后，第一次解除机械锁定时，要使图像稳定器充分地发挥其性能作用，必须使其具备一个短暂的预热时间。预热过程中，也可以启动图像稳定器的操作，但可能会因此而不能充分发挥防振性能。

(B) 机械锁定的执行方法

装备于本镜头上的图像稳定器，可以在切断向镜头输送电源时，自动地执行防振光学系统的机械锁定操作，因此，拍摄结束时，不必手动操作执行机械锁定。

而且，防振光学系统可以在准确的光轴中心位置被机械锁定，因此，如果不必使用防振功能，则可在机械锁定防振光学系统的状态下进行拍摄。为此而在 IS POWER ON 操纵杆旁边，设置了仅用于切断防振光学系统驱动电路电源的 IS POWER OFF 开关。可以根据需要，选按此开关，执行机械锁定操作。

防振光学系统停止工作时（待机状态），防振光学系统的驱动电路仍然会消耗极少的电能，因此，可以通过利用机械锁定来达到省电之目的。

另外，需切断向镜头输送电源时，或已按下 IS POWER OFF 开关执行了机械锁定操作时，IS POWER ON 开关将会自动地移动至水平位置。

注意

：受到冲击而需执行防振系统的机械锁定操作时，使用 IS POWER OFF 开关。切勿在 IS POWER ON 开关返回水平位置时使用机械锁定。否则将会损坏镜头机构。

(C) 图像稳定器的图像稳定操作

已解除锁定的图像稳定器，具备以下 2 种状态。可以根据需要，切换需使用的状态。

防振光学系统执行图像稳定操作的操作状态 ……IS ON 防振光学系统处于电控光轴中心保持不变的待机状态 IS OFF

(C-1) 操作和待机的切换操作

可以利用 IS 操作装置或镜头驱动装置上的 IS ON/OFF 切换开关，执行操作状态和待机状态的切换操作。切换至 IS ON 时，LED 闪亮绿色，表示正在执行图像稳定操作。切换至 IS OFF 时，IS 操作装置上的 LED 停止显示，驱动装置上的 LED 闪亮橘黄色。（驱动装置上的 LED 亮光（绿色 / 橘黄色），由防振光学系统的驱动电路输送电源。）

	IS ON(操作状态)	IS OFF(待机状态)	机械锁定
IS 操作状态显示 LED(镜头主体侧)	闪亮绿色	闪亮橘黄色 停止	显示
IS 操作状态显示 LED(IS 操作装置侧)		停止显示 停止	显示

(C-2) 图像稳定器的基本操作

1. 利用摇摄倾斜操作，决定构图。
2. 如果摆动明显，则应启动图像稳定器，执行图像稳定操作。
3. 应在图像稳定器停止操作而处于待机状态时，执行摇摄倾斜操作。

*（须知）：如果在图像稳定器启动操作的过程中立即执行摇摄倾斜操作，则将可能导致视频图像产生意外的非自然移动。这是由于图像稳定器会将摇摄倾斜操作检测为图像摆动，而误认为必须进行校正所致。因此，执行摇摄倾斜操作之前，必须首先将图像稳定器设至 OFF。

(C-3) 图像稳定器的操作环境选择

出厂时的初始设定，已经将 IS ON/OFF 切换开关的操作（开关模式）、以及图像稳定方向设为如下。

开关模式 …… 只要按下开关就可以改变 ON 和 OFF 设定的交替操作（ALT）

稳定方向 …… 按照水平（H）和垂直（V）两个方向予以执行

但是可以根据使用环境和用户需要，相应地选择使用以下设定。

开关模式 ……仅在按下 ON 按钮的时间内可以激活图像稳定器的速控操作（MOM）

MOM

稳定方向 ……仅按照垂直（V）方向予以执行

防振方向(10针 DIP开关)	开关模式910针 DIP开关	IS ON/OFF8)切换开关操作	IS功能操作
H+V(水平 +垂直)	ALT	每次按下和松开按钮	每次按下 IS开关,都可以按照 H和两个方向,切换图像稳定的操作和待机。
	MOM	按下按钮保持不变	按照 H和V两个方向执行图像稳定操作
		松开按钮 图像	稳定功能待机
V(垂直)	ALT	每次按下和松开按钮	每次按下 IS开关,仅可按照 V方向切换图像稳定的操作和待机。
	MOM	按下按钮保持不变	仅按照 V方向执行图像稳定操作。
		松开按钮 图像	稳定器功能待机

V

已将针对因摄像机操作缓慢而导致产生的低频波动实施特殊处理来控制非自然移动的标准特性（STD），设为默认设定。但是，也可以将此改设为按照最大特性（MAX）来执行频率波动补偿。

水平防振特性(10针 DIP开关 6)	垂直防振特性(10针 DIP开关 7)	低频波动补偿特性
STD	STD	H和V两个方向的标准特性
	MAX	H:标准特性V:最大特性
MAX	STD	H:最大特性V:标准特性
	MAX	H和V两个方向的最大特性

关于开关模式（SW MODE）、图像稳定方向、以及补偿特性的设定方法，参阅 5-8 项＜ DIP 开关设定＞。

*（须知）：1）需在一个点激活图像稳定器时，只需将开关模式设为速控，即可立刻执行切换操作。

2）如果仅需频繁地执行摇摄操作，只需将稳定方向仅设为垂直（V），即可不执行水平（H）方向的稳定操作，从而可以消除因摇摄操作而导致产生的非自然移动（参阅上述须知）。

3）如果发现静止拍摄中出现特别明显的低频缓慢波动，则应将稳定特性设为 MAX（根据波动方向，相应地设定水平和垂直），可以提高防振效果。

图像稳定器的状态和切换与开关设定之间的关系

* (须知): 已解除锁定时的图像稳定器将会处于操作或待机中的某一个状态, 其会因 IS ON/OFF 切换开关的设定模式不同而异。将其设为交替操作 (ALT) 时, 图像稳定器处于操作状态; 将其设为速控操作 (MOM) 时, 图像稳定器处于待机状态。

5-5. 增距镜操作

本机型镜头装备了2倍增距镜。利用增距镜操作，可以将镜头的焦点距离拉长扩延2倍。但是，必须注意，其会使F数值按照增距镜所拉长扩延的倍数相应地变小。

HJ40x10B IASD-V

主镜头 使用2倍增距镜

焦点距離	10	至400mm	20	至800mm
最大口径比	1:2.0 at 10		~220mm	1:4.0 at 20 ~440mm
	1:3.65 at 400 mm		1:7.3 at 800 mm

HJ40x14B IASD-V

主镜头 使用2倍增距镜

焦点距離	14	至560mm	28	至1120mm
最大口径比	1:2.8 at 14		~307mm	1:5.6 at 28 ~614mm
	1:5.1 at 560 mm		1:10.2 at 1120mm

● 操作

转动位于镜头后面的增距镜操纵杆，将其设至2x指标侧，即可使镜头光学系统处于已装备2倍增距镜之状态。

转动增距镜操纵杆，使其返回原位（1x位置），即可使2倍增距镜脱开镜头光学系统。

5-6. 趋近拍摄操作

本镜头设有趋近拍摄功能。

可以从至近距离 (M.O.D) 靠近微小的被拍摄物体进行趋近拍摄。

可以靠近至广角端最短1cm和最大趋近拍摄位置进行拍摄。

● 操作

转动位于镜头背面的微距光环，启动执行趋近拍摄操作。按下趋近拍摄按钮，解除微距光环锁定。保持按下的状态不变，从摄像机侧视看，顺时针转动微距光环，则可进行趋近拍摄。

1. 利用手动或伺服变焦操作，将变焦距拉至广角端尽头。
2. 按下趋近拍摄按钮，转动微距光环，对准焦点。

● 趋近拍摄距离与被拍摄物体范围

HJ40x10B IASD-V

	变焦位置 微距光环 至近距离			被拍摄物体范围*3
常规拍摄操作	10 mm 锁定	280 cm 248.4	x 129.7 cm
	400 mm 锁定	280 cm 6.2 x	3.5 cm
趋近拍摄操作	10 mm 趋近拍摄位置		1 cm 8.6 x	4.8 cm

HJ40x14B IASD-V

	变焦位置 微距光环 至近距离			被拍摄物体范围*3
常规拍摄操作	14 mm 锁定	280 cm 177.1	x 99.5 cm
	560 mm 锁定	280 cm 4.5 x	2.5 cm
趋近拍摄操作	14 mm 趋近拍摄位置		1 cm 6.0 x	3.3 cm

*1: 至近距离是指距离镜头凸面前端的距离。 *2: 位于趋近拍摄位置与趋近拍摄旋转角的中间位置，也可以进行趋近拍摄。拍摄距离和被拍摄物体范围的值，应以上表内的中间值为准。 *3: 这些数据可以适用于帧面纵横尺寸比 16:9 的摄像机系统。

*（须知）：可以在广角端以外的任意变焦位置执行趋近拍摄操作，但是，靠近被拍摄物体的至近距离将会被拉长。

● 关于多点聚焦拍摄

趋近拍摄状态下，通过变焦改变焦点距离后，焦点的吻合位置也将发生变化。

利用这一特性，仅执行变焦操作，在同一拍摄镜头内偏移焦点吻合位置的特技拍摄法，被称为多点聚焦拍摄。

拍摄步骤如下：

设定步骤

步骤 1：变焦放大远处的被拍摄物体，利用常规聚焦操作，对准焦点。

步骤2：将变焦拉至广角侧，利用趋近拍摄操作，将焦点对准近距离的被拍摄物体。

步骤3：将趋近拍摄按钮固定于2的状态下，再次变焦放大远处的被拍摄物体，利用常规聚焦操作，对准焦点。

完成步骤1～3的操作后，多点聚焦拍摄的设定结束。

变焦距拉近时，可以将焦点从近处的被拍摄物体，连续地推移对准最远处的被拍摄物体。变焦距拉远时，可以将焦点从最远处的被拍摄物体，连续地推移对准近处的被拍摄物体。

5-7. VTR开关和RET开关操作

● VTR开关

按下VTR开关，可以启动执行VTR操作，再次按下VTR开关，可以停止VTR操作。

- RET开关（录像重放开关）

当系统连接了多台摄像机时，持续按下此开关保持不变，可以经由摄像机控制系统，在取景器上观看播放录制图像。

*（须知）：VTR开关或RET开关已配备了速度预设功能或其他功能时，必须重置这些开关的原功能。有关重置方法的详细内容，参阅5-8项。

5-8. DIP开关设定

镜头驱动装置前面的塑胶盖下面，设有一个DIP开关。

(A) DIP开关功能设定

(A-1) 开关配备功能

可以将快速梭动和取景预设等开关的变焦预设功能，配备给RET和VTR开关。从而可以使需连接的常规型电动控制器（未设Shtl或Frame（取景）按钮的电动控制器），也可以使用这些功能。

(A-2) 变焦预设功能设定

如果不必使用快速梭动和取景预设配备功能，可以将此功能设为无效，以此防止无意识地偶然触动而引发错误操作。

(A-3) 光圈功能设定

• 可以将光圈手动操作光圈环的操作用力，设为 L（轻）或 H（重）。
• 可以将光圈补偿功能，设为有效或无效。

(A-4) 变焦控制功能设定

• 转动位于驱动装置上面的最高变焦速度调整旋钮，可以改变按下变焦往复推移开关时所得到的变焦速度。而且，使用变焦电动控制时，也可以将利用最高变焦速度调整旋钮所设定的变焦速度，改设为有效或无效。
• 变焦控制可以选择按照速度信号或位置信号来执行控制。需按照位置信号来执行控制时，必须装备专用控制器。

(A-5) 图像稳定器功能设定

• 可以将稳定特性设为标准（STD）或最大（MAX）。
• 可以将 IS ON/OFF 切换开关的操作设为交替（ALT）或速控（MOM）。
• 可以将稳定方向设为水平（H）+垂直（V）或仅设为垂直（V）。

(B) 设定步骤

1. DIP 开关上，设有一个塑胶盖。设定 DIP 开关之前，应首先取下塑胶盖。
2. DIP 开关的功能设定，如下表所示。

从镜头正面视看，右侧开关为 ON，左侧开关为 OFF。

1. 完成上述设定之后，应将用于保护 DIP 开关的塑胶盖重新盖好，以免触动不必要的设定。

	设定项目		DIP开关设定
		功能选择
初始设定DIP开关(8针)(上面)	将功能配备给RET开关	返回 (RET)	1:OFF 2:OFF
		快速梭动 (Shtl)	1:ON 2:ON
		取景预设 (Frame)	1:ON 2:OFF
		速度预设	1:OFF 2:ON
	将功能配备给VTR开关	VTR ON-OFF (VTR)	3:OFF 4:OFF
		快速梭动 (Shtl)	3:ON 4:ON
		取景预设 (Frame)	3:ON 4:OFF
		速度预设	3:OFF 4:ON
	快速梭动功能	有效	5:ON
		无效	5:OFF
	取景预设功能	有效	6:ON
		无效	6:OFF
	光圈环操作用力选择(扭矩)	H(重)	7:ON
		L(轻)	7:OFF
	备用DIP开关		8:OFF
初始设定DIP开关(10针)(下面)	偿光圈补功能	有效	1:ON
		无效	1:OFF
	变焦电动控制器的速率刻度盘功能	有效	2:ON
		无效	2:OFF
	变焦控制信号备选	位置信号	3:ON
		速度信号	3:OFF
	将功能配备给RET开关	IS ON/OFF切换开关	4:ON
		利用8针DIP开关1和2选择的功能	4:OFF
	将功能配备给VTR开关	IS ON/OFF切换开关	5:ON
		利用8针DIP开关3和4选择的功能	5:OFF
	水平防振特性	MAX(最大)	6:ON
		STD(标准)	6:OFF
	垂直防振特性	MAX(最大)	7:ON
		STD(标准)	7:OFF
	IS ON/OFF切换开关操作	MOM(速控)	8:ON
		ALT(交替)	8:OFF
	防振方向	V(垂直)	9:ON
		H+V(水平+垂直)	9:OFF
	备用DIP开关		10:OFF

初始设定

5-9. 变焦模式调整

利用变焦往复推移开关进行伺服变焦操作时，推压开关越深，变焦速度越快。可以在持续按下开关时，使用最高变焦速度调整旋钮，调整最高变焦速度。（参阅 5-1 项＜伺服变焦基本操作＞）

而且可以利用变焦模式微调器，改变推压变焦往复推移开关而产生的变化量。

1. 镜头驱动装置前面的塑胶盖下面，设有一个变焦模式微调器。变焦模式微调器通常设有塑胶盖。开始调整之前，

应首先取下塑胶盖。

1. 使用小型螺丝刀，转动变焦模式微调器（微调器旁边的胶贴标签上注明有“Z.MODE”），设定所需调整水平。

顺时针转动微调器，变焦速度加快。

逆时针转动微调器，变焦速度下降。

1. 完成调整操作之后，应将塑胶盖重新盖好。

下图列举了利用“(A)变焦模式微调器的调整量”与利用“(B)最高变焦速度调整旋钮的变化量”来改变变焦速度之间的关系。但是，伺服变焦应用操作中的快速梭动（功能1）和取景预设（功能2）的最高速度，与利用变焦模式微调器所设定的调整模式无关，变焦将始终保持以最高速度予以移动。

6. 产品规格

HJ40x10B IASD-V

内置增距镜	1x 2x
焦点距离	10 - 400 mm 20 - 800 mm
变焦比	40x
最大口径比	1:2.0 at 10 - 220 mm1:3.65 at 400 mm	1:4.0 at 20 - 440 mm1:7.3 at 800 mm
有效画面尺寸	9.6 x 5.4 mm (对角 11mm)
总括角度(广角端)(长焦端)	51.3° x 30.2° at 10 mm1.4° x 0.8° at 400 mm	27.0° x 15.4° at 20 mm0.7° x 0.4° at 800 mm
至近距离	2.8 m (距离镜头凸面前端 10 mm)
至近拍摄范围(广角端)(长焦端)	248.4 x 139.7 cm at 10 mm6.2 x 3.5 cm at 400 mm	124.2 x 69.9 cm at at 20 mm3.1 x 1.8m at 800 mm

HJ40x14B IASD-V

内置增距镜	1x 2x
焦点距离	14 - 560 mm 28 - 1120 mm
变焦比	40x
最大口径比	1:2.8 at 14 - 307 mm1:5.1 at 560 mm	1:5.6 at 28 - 614 mm1:10.2 at 1120 mm
有效画面尺寸	9.6 x 5.4 mm (对角 11mm)
总括角度(广角端)(长焦端)	37.8° x 21.8° at 14 mm1.0° x 0.6° at 560 mm	19.4° x 11.0° at 28 mm0.5° x 0.3° at 1120 mm
至近距离	2.8 m (距离镜头凸面前端 10 mm)
至近拍摄范围(广角端)(长焦端)	177.1 x 99.5 cm at 14 mm4.5 x 2.5 cm at 560 mm	88.6 x 49.8 cm at 28 mm2.3 x 1.3 cm at 1120 mm

后焦 48mm（空气换算）

滤色镜直径 127 mm 间隔 0.75 （前置镜筒）

变焦速度 最大 1.5 ± 0.2 s

聚焦速度 1.8 ± 0.2s

光圈 由摄像机控制

基座 反锥卡座

电源（输入） 标准 DC12V (10～17V)

耗电量 最大 600mA

重量 约 5.4kg(HJ40x10B)

约 5.45kg(HJ40x14B)

使用环境条件 温度 : -20°C 至 +45°C

相对湿度：5% 至 95%RH（不允许产生结霜）

资料集

技术信息

资料汇编

一目次一

附录目录

附录目录

北京市东城区金宝街89号 金宝大厦15层

邮编 100005

电话

: [phone] 传真: [phone]

韩国

佳能韩国消费者影像有限公司

产品营销团队

专业解决方案部门

地址：100005 北京市东城区金宝街 89 号 金宝大厦 15 层

因产品改进，规格或外观可能有所变更，敬请留意。

修订:2016.8.1 原产地 : 日本
