产品类型	万兆网卡
品牌	华硕 (ASUS)
型号	MCB-10G-2S
接口类型	PCI Express x8 2.0
端口数量	2个SFP+端口
数据传输速率	10 Gbps（每端口）
兼容标准	IEEE 802.3ae 10GBASE-SR/LR，IEEE 802.3aq 10GBASE-LRM
支持的介质	SFP+光纤模块（需另购）
最大传输距离	取决于SFP+模块，可达10km（单模）
支持的操作系统	Windows、Linux、VMware ESXi
功耗	约8W
散热方式	被动散热（散热片）
工作温度	0°C ~ 55°C
存储温度	-40°C ~ 70°C
尺寸（长×宽）	147mm × 68mm
重量	约150g
LED指示灯	每个端口一个Link/Activity LED
认证	FCC、CE、RoHS
包装内容	网卡、低矮型挡板、驱动光盘、快速安装指南

常见问题 - MCB-10G-2S ASUS

如何安装ASUS MCB-10G-2S网卡？

关闭计算机并拔掉电源线。打开机箱，将网卡插入空闲的PCI Express x8或x16插槽，确保完全插入并用螺丝固定。盖上机箱，接通电源并开机。系统会自动检测新硬件，安装对应驱动程序即可。

MCB-10G-2S支持哪些操作系统？

支持Windows 10/11、Windows Server、多个Linux发行版（如Ubuntu、CentOS）以及VMware ESXi。请在ASUS官方网站下载对应驱动。

需要使用什么类型的光纤模块？

需要使用标准的SFP+模块，支持10Gbps速率，如10GBASE-SR（多模）或10GBASE-LR（单模）。请确保模块兼容ASUS网卡。

网卡上的LED指示灯代表什么？

每个端口有一个LED指示灯。常亮表示链路已建立，闪烁表示数据传输。如果灯不亮，请检查光纤连接和模块。

如何更新网卡固件？

从ASUS官网下载最新的固件更新程序。在Windows下运行程序，按照提示完成更新。注意：更新过程中请勿断电或断开连接。

网卡是否支持Jumbo Frame？

是的，支持Jumbo Frame，最大帧大小可设置为9000字节。可在网卡高级属性中调整。

散热片非常烫是否正常？

正常。MCB-10G-2S采用被动散热，在高负载下散热片温度可达60°C以上，仍然在安全工作范围内。确保机箱内空气流通。

可以在虚拟化环境下使用吗？

可以。该网卡支持VMware ESXi等虚拟化平台，并支持SR-IOV功能，可将单个物理端口划分为多个虚拟功能。

找不到驱动怎么办？

请访问ASUS官网 -> 支持 -> 下载中心，输入型号MCB-10G-2S，选择操作系统版本下载驱动。若仍找不到，可使用通用Marvell或Intel 10G网卡驱动（取决于芯片组）。

网卡不工作，如何排查？

首先检查网卡是否被识别（设备管理器），然后检查光纤连接和模块。若驱动有问题，尝试重新安装。也可以查看事件日志。必要时使用其他SFP+模块替换测试。

用户手册 MCB-10G-2S ASUS

©ASUSTeK Computer Inc. 保留所有权利。华硕电脑股份有限公司保留所有权利。

本用户手册包括但不限于其所包含的所有信息都受到著作权法的保护，未经华硕电脑股份有限公司（以下简称“华硕”）许可，不得有任何仿造、复制、摘抄、转译、发行等行为或为其它利用。

免责声明

本用户手册是以“现状”及“以目前明示的条件下”的状态提供给您。在法律允许的范围内，华硕就本用户手册，不提供任何明示或默示的担保及保证，包括但不限于商业畅销性、特定目的适用性、未侵害任何他人权利及任何使用本用户手册或无法使用本用户手册的保证，且华硕对因使用本用户手册而获取的结果或通过本用户手册所获得任何信息的准确性或可靠性不提供担保及保证。

用户应自行承担使用本用户手册的所有风险。用户明确了解并同意华硕、华硕的被授权人及董事、管理层、员工、代理商、关联企业皆无须为您因本用户手册、或因使用本用户手册、或因不可归责于华硕的原因而无法使用本用户手册或其任何部分而可能产生的衍生、附带、直接、间接、特别、惩罚或任何其它损失（包括但不限于利益损失、业务中断、资料遗失或其它金钱损失）负责，不论华硕是否被告知发生上述损失之可能性。

由于部分国家或地区可能不允许责任的全部免除或对上述损失的责任限制，所以上述限制或排除条款可能对您不适用。

用户知悉华硕有权随时修改本用户手册。本产品规格或驱动程序一经改变，本用户手册将会随之更新。本用户手册更新的详细说明请您访问华硕的客户服务网 http://www.asus.com.cn/support/，或是直接与华硕电脑客户关怀中心 400-620-6655 联系。

对于本用户手册中提及的第三方产品名称或内容，其所有权及知识产权都为各产品或内容所有人所有且受现行知识产权相关法律及国际条约的保护。

当下列两种情况发生时，本产品将不再受到华硕的保修及服务：

（1）本产品曾经过非华硕授权的维修、规格更改、零件替换或其它未经过华硕授权的行为。

（2）本产品序号模糊不清或丢失。

目录内容

关于这本用户手册 ....iv

用户手册的编排方式 ....iv

哪里可以找到更多的产品信息 ....iv

提示符号 ....iv

MCB-10G-2S 规格列表 ......vi

第一章：产品介绍

1.1 欢迎加入华硕爱好者的行列！ 1-2 1.2 包装内容 1-2 1.3 系统需求 1-2 1.4 卡构造图 1-3 1.5 安装 MCB-10G-2S 以太网卡 1-4

第二章：Boot Agent 设置

2.1 开启 Broadcom NetXtreme Ethernet Boot Agent 程序 ..... 2-2

2.1.1 设备硬件设置菜单 2-3 2.1.2 MBA 设置菜单 2-3 2.1.3 iSCSI 引导设置 2-5 2.1.4 NIC Partition 设置菜单 ..... 2-8

第三章：安装驱动程序

3.1 Windows® Server 操作系统驱动程序安装 3-2 3.2 Linux 操作系统驱动程序安装 3-5

关于这本用户手册

用户手册包含了所有当您在安装与设置本产品时所需用到的信息。

用户手册的编排方式

用户手册是由下面几个章节所组成：

- 第一章：产品介绍

本章节描述 MCB-10G-2S 以太网卡的功能和支持的新技术。

第二章：Boot Agent 设置

本章节提供关于设置 Broadcom NetXtreme Ethernet Boot Agent 的说明。

第三章：安装驱动程序

本章节提供在不同操作系统中安装以太网卡驱动程序的说明。

哪里可以找到更多的产品信息

您可以通过下面所提供的两个渠道来获得您所使用的华硕产品信息以及软硬件的升级信息等。

1. 华硕网站

您可以到 http://www.asus.com.cn 华硕电脑互联网站取得所有关于华硕软硬件产品的各项信息。

2. 其他文件

在您的产品包装盒中除了本手册所列举的标准配件之外，也有可能会夹带有其他的文件，譬如经销商所附的产品保证单据等。

提示符号

为了能够确保您正确地完成主板设置，请务必注意下面这些会在本手册中出现的标示符号所代表的特殊含意。

警告：提醒您在进行某一项工作时要注意您本身的安全。

小心：提醒您在进行某一项工作时要注意勿伤害到电脑主板元件。

重要：此符号表示您必须要遵照手册所描述之方式完成一项或多项软硬件的安装或设置。

注意：提供有助于完成某项工作的诀窍和其他额外的信息。

电子信息产品污染控制标示：图中之数字为产品之环保使用期限。仅指电子信息产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。

有毒有害物质或元素的名称及含量说明标示：

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：

1. 此产品所标示之环保使用期限，系指在一般正常使用状况下。
2. 此部件名称涵盖所有服务器相关产品，依产品不同实际涵盖项目会有所减少。

MCB-10G-2S 规格列表

速度与端口	10 Gigabit/s 以太网双端口
以太网控制器 PHY	Broadcom 57840S
接口和模块类型	LC 光纤支持 SFP+ SR 光纤模块、SFP+ LR 光纤模块、直连铜缆*
主机接口	PCI-E Gen3 x8
规格	夹层卡(OCP)
支持线缆类型	SMF 线,最长 10 千米(LR)MMF 62.5/50um 线,最长 300 米(SR)被动 Twin-AX 线,最长 5 米(SFP+ 直连)*
特色*	PXE 启动iSCSI 启动

* 请参考华硕网站获取服务器内存合格供应商列表（AVL）。 ** 表列规格若有任何更改，恕不另行通知。

产品介绍

本章节描述 MCB-10G-2S 以太网卡的功能和支持的新技术。

1

1.1 欢迎加入华硕爱好者的行列！

感谢您购买华硕 MCB-10G-2S 10Gigabit/s 以太网卡！

在您开始安装网卡之前，请马上检查下面所列出的各项配件是否齐全。

1.2 包装内容

请检查下面所列出的各项配件是否齐全。

	标准礼盒包装 标准工业包装
华硕 MCB-10G-2S 以太网卡	1
应用程序光盘 1 1(每箱)
包装数量 每箱 1 件 每箱 5 件

若以上列出的任何一项配件有损坏或是短缺的情形，请尽快与您的经销商联系。

1.3 系统需求

在您安装MCB-10G-2S以太网卡之前，请确认您的系统满足下列要求：

• 工作站或服务器主板，并具备 OCP 扩展卡插槽
• 支持操作系统： Windows® 与 Linux 操作系统。详细信息请参考规格表或华硕网站最新说明。

1.4 卡构造图

下图显示了以太网卡上的主要元件。

上视图

1. LC 光纤接口 1
2. LC 光纤接口 2
3. PCI Express Gen3 x8 接口

SFP+ 接口 LED 指示灯

活动/连接指示灯 速度指示灯
状态说明状态说明
熄灭无连接绿色10Gb/s连接
闪烁数据传输中琥珀色1Gb/s连接

1.5 安装 MCB-10G-2S 以太网卡

按照以下步骤安装华硕 MCB-10G-2S 以太网卡：

1. 准备好夹层卡。
2. 根据下图所示，将 MCB-10G-2S 以太网卡上的螺丝孔对准并插入螺栓，然后将 MCB-10G-2S 的接口插入服务器机箱上的接口插槽。

1. 用附赠的四（4）颗螺丝将 MCB-10G-2S 以太网卡固定。

本章节提供关于设置 Broadcom NetXtreme Ethernet Boot Agent 的说明。

2

2.1 开启 Broadcom NetXtreme Ethernet Boot Agent 程序

Broadcom NetXtreme Ethernet Boot Agent 提供基于硬件的网卡设置。

请按以下步骤开启 Broadcom NetXtreme Ethernet Boot Agent 并进入主画面。

1. 启动系统。
2. 在系统自检（POST）过程中，当出现以下画面时按下 。

1. “Device List” 画面出现。用上/下箭头键选择要设置的以太网设备，然后按下 。

1. 此时 “Main Menu” 画面出现。用上/下箭头键选择一个项目，然后按下 。

2.1.1 设备硬件设置菜单

[Enabled] iSCSI 引导主机软件通过 DHCP 获得 IP 地址。

[Disabled] iSCSI 引导主机软件使用固定 IP 地址。

iSCSI Parameters via DHCP [Enabled]

[Enabled] iSCSI 引导主机软件通过 DHCP 获得其 iSCSI 目标参数。

[Disabled] iSCSI 引导主机软件通过在 iSCSI Initiator Parameters Configuration 画面输出固定设置，获得其 iSCSI 目标参数。

CHAP Authentication [Disabled]

[Enabled] 当连接到 iSCSI 目标时，允许 iSCSI 引导主机软件使用 CHAP 验证。在 Initiator Parameters 设置画面输入 CHAP ID 与 CHAP Secret。

[Disabled] 当连接到 iSCSI 目标时，不允许 iSCSI 引导主机软件使用 CHAP 验证。

[Enabled] iSCSI 引导主机软件连接到 iSCSI 目标后，立即尝试从 iSCSI 目标启动。

[Disabled] iSCSI 引导主机软件连接到 iSCSI 目标后，不尝试从 iSCSI 目标启动。控制权随后交还给系统 BIOS，以便使用下一个启动设备。

[One Time Disabled]

在系统第一次启动时，iSCSI 引导主机软件不尝试从 iSCSI 目标启动。在随后系统再次启动时，iSCSI 引导主机软件将尝试从 iSCSI 目标启动。当执行远程安装操作系统到 iSCSI 目标时，此选项非常有用。

• 当使用 iSCSI 引导时，请将【Boot to iSCSI Target】设置为 [Disabled] 或 [One Time Disabled]。
• 当使用 iSCSI 引导来安装 Windows Server 2008 操作系统时，请参考 http://support.microsoft.com/kb/974072/zh-cn 来进行操作。

DHCP Vendor ID [BRCM ISAN]

控制 iSCSI 引导主机软件如何翻译在 DHCP 过程中使用的 Vendor Class ID 栏位。当 DHCP 功能关闭时，此值无需指定。您可以输入 0 至 32 个字符内的新值。

决定 iSCSI 引导主机软件在以太网连接建立后等待多少秒才开始通过网络发送数据。有效值为 0 至 255。

使用 TCP 时间戳 [禁用]

开启或关闭 TCP 时间戳选项。设置值有：[禁用] [启用]

开启此项目后，iSCSI 目标驱动器将显示为系统的第一块硬盘。设置值有：[禁用] [启用]

指定当 iSCSI 目标 LUN 忙时，iSCSI 引导启动器将尝试重新连接的次数。设置值有：[0] - [60]

IP 版本 [IPv4]

在 IPv4 或 IPv6 协议间切换。设置值有：[IPv4] [IPv6]

修改此参数将删除所有 IP 相关的设置值。

启动器参数

根据需要输入参数。

iSCSI 名称因使用的 iSCSI 目标不同而有差异。

次要设备参数

根据需要输入参数。

选择一个项目设置其 NIC 分区参数。

将配置重置为默认值

选择此项目并按下 ，将此卡上所有端口的 NIC Partition 恢复为出厂默认值。

安装驱动程序

本章节提供在不同操作系统中安装以太网卡驱动程序的说明。

3

3.1 Windows ^® Server 操作系统驱动程序安装

请按以下步骤为 Windows® Server 操作系统更新以太网卡驱动程序。

1. 重新启动电脑，以管理员（Administrator）权限登录电脑。
2. 将以太网卡的驱动程序与应用程序光盘放入光驱。若您的电脑开启了“自动播放”功能，光盘会自动显示驱动程序（Drivers）菜单。

• 若 Windows® 开始自动侦测网络控制器并显示“发现新硬件”窗口，点击【取消】以关闭该窗口。
• 若您的电脑未开启“自动播放”功能，请到驱动程序与应用程序光盘中找到 Setup.exe 文件。双击该文件即可运行光盘。
• 点击【Broadcom NetXreme II GigE Driver】开始安装。

1. 在安装过程中，若 “Windows Security” 窗口出现点击 “Install this driver software anyway” 以继续。

1. 安装完成后，点击【完成】退出安装向导。

3.2 Linux 操作系统驱动程序安装

请按以下步骤为 Linux 操作系统安装以太网卡驱动程序。

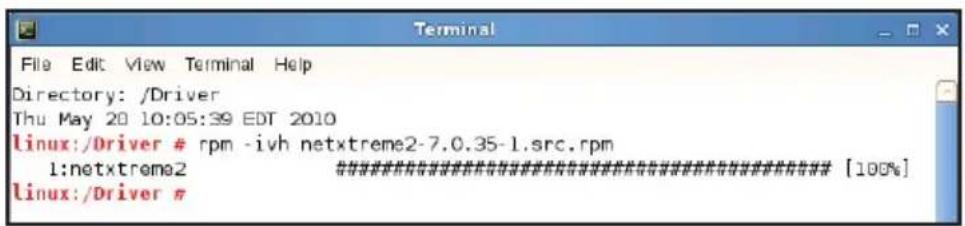

1. 在 Linux 终端中，安装源 RPM 包：

rpm -ivh netxtreme2-<version>.src.rpm

在 Red Hat Linux 中：

在 SuSE Linux 中：

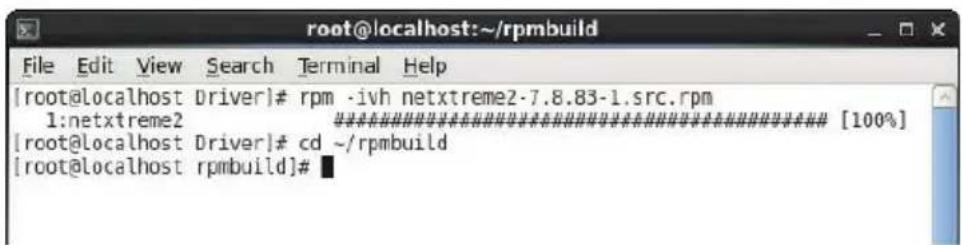

1. 使用 cd 命令到达 RPM 路径并为内核构建二进制驱动程序：

cd /usr/src/{redhat,OpenLinux,turbo,packages,rpm ..} （RHEL 6.0 及以上版本，请使用 cd ~/rpmbuild）

在 Red Hat Linux 中：

在 SuSE Linux 中：

rpm -bb SPECS/netxtreme2.spec

或

（RPM 版本 4.x.x）

rpmbuild -bb SPECS/netxtreme2.spec

注意：RPM 路径因不同的 Linux 发行版而异。

默认情况下，驱动程序将为当前运行的 Kernel 版本编译，若要为非当前运行的 Kernel 版本建立驱动程序，可通过在 KVER 中定义的方式来指定 kernel 版本。

rpmbuild -bb SPECS/netxtreme2.spec --define "KVER "

格式为 2.x.y-z 是安装在系统中的另一 kernel 版本。

3. 安装新建的包（驱动程序与 main 页面）：

在 Red Hat Linux 中：

在 SuSE Linux 中：

rpm -ivh RPMS/ /netxtreme2- . .rpm

这里 是指机器架构，如 i386：

在 Red Hat Linux 中：

在 SuSE Linux 中：

rpm -ivh RPMS/i386/netxtreme2- .i386.rpm

注意：对于某些 Linux 发行版，若报告发生冲突，可能需要使用 --force 命令强制执行。

驱动程序将被安装到以下路径：

2.4.x kernel :

/lib/modules/ /kernel/drivers/net/bnx2.o

/lib/modules/ /kernel/drivers/net/bnx2x.o

2.6.0 内核：

/lib/modules/ /kernel/drivers/net/bnx2.ko

/lib/modules/ /kernel/drivers/net/bnx2x.ko

2.6.16 与更新的内核：

/lib/modules/ /kernel/drivers/net/bnx2.ko

/lib/modules/ /kernel/drivers/net/bnx2x.ko

/lib/modules/ /kernel/drivers/net/cnic.ko

更新的 RHEL 与 SLES 发行版：

/lib/modules/ /updates/bnx2.ko

/lib/modules/ /updates/cnic.ko

/lib/modules/ /updates/bnx2x.ko

/lib/modules/ /updates/bnx2i.ko

/lib/modules/ /updates/bnx2fc.ko

1. 若需要，上传现有的驱动程序：

rmmod bnx2
rmmod bnx2x

若 cnic 驱动程序已加载，则需要与独立驱动程序一起卸载：

rmmod bnx2fc
rmmod bnx2i
rmmod cnic

1. 为 BCM5706/BCM5708/5709/5716 设备加载 bnx2 驱动程序：

insmod bnx2.o
或
insmod bnx2.ko (on 2.6.x kernels)
或
modprobe bnx2

为 BCM57710/BCM57711/BCM57711E/BCM57712 设备加载 bnx2x 驱动程序：

insmod bnx2x.o
或
insmod bnx2x.ko (on 2.6.x kernels)

或
modprobe bnx2x

加载 cnic 驱动程序：

insmod cnic.ko
或

modprobe cnic
加载 bnx2i 驱动程序：
insmod bnx2i.ko

或

modprobe bnx2i

为 BCM57712 设备加载 bnx2fc 驱动程序：

insmod bnx2fc.ko

或

modprobe bnx2fc

service bnx2fcd start

注意：inbox kernel 可能使用的是较旧版本的 bnx2、bnx2x 与 cnic 驱动程序。FCoE offload 用户在尝试加载 bnx2fc 驱动程序之前，需卸载这些 inbox 版本。有两种方法可达到此目的：

a）重新启动服务器

b) 若已经加载，请卸载 inbox bnx2、bnx2x、cnic 驱动程序，并用 'modprobe ' 从 netxtreme2-foce 包加载新安装的版本。

- 不支持驱动程序升级（rpm -Uvh）。

- 在 SLES 11 中，将 /etc/modprobe.d/unsupport-modules' 的 “allow_unsupported_modules” 参数值从 0 改为 1，直到 bnx2fc 驱动程序为 is inbox. 不这样做将不会加载 bnx2fc。

1. 欲设置网络协议和地址，请参考相关的 Linux 文档。
