Silent Knight - 冷却系统 ASUS - 免费用户手册

产品类型	处理器散热器 (CPU散热器)
品牌	华硕
型号	Silent Knight
风扇尺寸	120 x 120 x 25 毫米
散热器尺寸	130 x 95 x 155 毫米
总重量	650 克
底座材质	镀镍铜
鳍片材质	铝
热管数量	4
风扇类型	120毫米, PWM, 优化扇叶
转速	800 - 2000 RPM (±10%)
噪音水平	18 - 30 分贝(A)
风量	55 - 80 CFM
静压	2.5 毫米水柱
电源	12V DC, 4针PWM接口
功耗	最大3.6瓦
插座兼容性	Intel LGA775, LGA115x, LGA1366；AMD AM2, AM3, AM4
主要功能	散热, PWM控制, 静音设计, 通用安装
维护与清洁	定期用压缩空气或干软布除尘
安全	使用导热膏, 牢固固定, 不要阻塞风扇
备件与可修复性	替换风扇, 安装夹, 导热膏
概述	静音CPU散热器, 适用于办公和游戏PC

常见问题 - Silent Knight ASUS

Silent Knight 是否兼容我的 Intel LGA1700 插座？

不，Silent Knight 是为较老的插座如 LGA775、LGA115x 和 LGA1366 设计的。对于 LGA1700，可能需要特定的安装套件，但原装不附带。

如何在 AMD AM4 处理器上正确安装 Silent Knight？

首先取下主板的原装安装支架。将附带的背板放在主板后面，然后将安装支架固定在 AMD 插座上。在 CPU 上涂一层薄薄的导热膏，放置散热器，然后以十字交叉方式拧紧弹簧螺母直到停止。

风扇的最大噪音水平是多少？

最大噪音水平为全速（2000 RPM）时的 30 分贝(A)。在静音模式（800 RPM）下，降至约 18 分贝(A)，非常安静。

我可以将原装风扇更换为其他型号吗？

可以，风扇是标准的 120 毫米规格。您可以用任何 120 毫米风扇替换，使用夹子或螺丝固定。确保连接器兼容（4 针 PWM 用于速度控制）且风量足够。

如何清洁 Silent Knight 的散热器？

使用压缩空气吹走鳍片间的灰尘。如需深度清洁，拆卸风扇并用软刷。避免使用水或可能损坏涂层的溶剂。

Silent Knight 是否适合超频处理器？

Silent Knight 专为中等功率处理器设计（TDP 约 95W）。对于大幅超频，建议使用性能更强的散热器。它在标准使用或轻度超频下仍然有效。

我应该使用哪种导热膏搭配此散热器？

标准质量的导热膏如Arctic MX-4 或 Noctua NT-H1 非常适合。在安装散热器前，在 CPU 中心涂一个小米粒大小的膏体。

风扇在低负载时会停止吗？

这取决于主板的 PWM 设置。如果主板允许低温阈值，风扇可能会降至 0 RPM。Silent Knight 本身没有无风扇模式，但通过良好的风扇曲线，它可以变得几乎听不见。

在哪里可以找到 Silent Knight 的备件？

备件（风扇、夹子、背板）可以在 Amazon、eBay 等在线销售网站或专业经销商处找到。华硕不直接提供此旧型号的备件。

如何调整风扇速度？

将风扇连接到主板的 CPU_FAN 接口（4 针 PWM）。在 BIOS 或通过软件如 Fan Xpert（华硕）中，您可以根据 CPU 温度设置自定义风扇曲线。

用户手册 Silent Knight ASUS

感谢您選擇華碩Silent Knight series! Silent Knight 是一款高效的CPU 散熱系統，適用於 Intel® Pentium® 4 mPGA478/ LGA775 及 AMD™ K8 939/940/AM2 處理器。Silent Knight 採用華碩最新散热技術，讓您暢享遊戲體驗帶來的無眼樂趣。

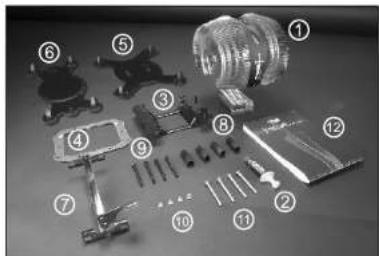

- 包装内容

請檢查您的Silent Knight 包裝盒內的各項配件是否齊全。若以下列出的任何一項有丟失或損壞，請聯絡您的經銷商。

1. 華碩 Silent Knight x 1

2. 散熱膠 × 1

3. 通用支承底座 x 1

4.AMD 通用支承底座转换器 x 1

1. 用於Intel CPU的通用背板 x 1

2. 用於AMD CPU的通用背板 × 1

7.支撑扣具 x 1

8.支撑柱 × 4

1. 用於AMD 939/940/AM2 的支承底座螺絲(黑色) x 4

2. 用於AMD的支承底座螺絲(鋁色)×4

11.用於Intel 478/775 的支承底座螺絲(銀色) x 4

12.多國語言安裝指南 x 1

在您開始安裝Silent Knight CPU 散熱器之前，請注意以下事項：

1. 在您開始安裝散熱器之前，請確保您已經關閉了電腦並拔掉了電源線。
   2.請先安裝CPU，然後再安裝CPU散熱器。
2. 如果有必要的話，移除機殼側面的機殼風扇或導管，以保證良好的空氣流通。
3. 如果主機板上帶有支承底座，那麼在安裝CPU散熱器之前，請先將其移除。

- 安装步骤

1. 檢查通用背板的類型是Intel或是AMD。若是Intel 478/775、AM2 CPU，請找到用於鎘螺絲的4個孔位；若是AMD 939/940 CPU，請找到用於鎘螺絲的2個孔位將背板放在主機板背面，對率這些孔位。(注意：如果主板已經裝有背板，請跳過進一步)

1. 將過量的散熱膠塗在已安裝的CPU表面。

1. 安装通用支承底座：将支撑柱放入支承底座的螺絲孔內。

-Intel 478/775 虚理器：用 4 倍用就 Intel CPU 的磁热和支撑性插入
478/775 红絲孔位，如具 3.1 所示
AMD 939/940 處理器：将 2 位用於 939/940 GPU 的螺栓和支撑柱插入相源的螺栓孔位，如图 3.2 所示。
- AMD AM2 遵理器：将 4 回用於 AM2 CPU 的容器和支持柱插入相等的螺栓孔位：如图 3.3 所示。

注意：

由於主機板上孔位元佈局，華碩設計了創新的AMD暨式

轉換器來解決這個問題，可將熱空氣導向機發的背面板。

(僅在作用於無其他機械裝置阻擋的情況·如圖 4.1=)

1. 將支承底座安裝到主板上，用螺絲起子將四顆螺絲擰入固定，然後按照對角的方向將螺絲擰壓，直到支撐機構完全固定。

1. 小心地將散熱器放置在支承底座上。請確保散熱器風扇支架上的箭頭指向機殼後面板方向，如圖6.1所示。

2. 用支撐扣具固定散熱器：將支撐扣具穿過散熱片底端，如圖7.1所示。將散熱器扣具一端的金屬片扣入支撐底座的三個孔位內，並按壓下扣具另一端的金屬片使其與底座扣合，以固定散熱器。如圖7.2-7.4所示。

3. 將CPU風扇的連接線接頭插入主機板上的CPU 風扇接針。

这假言又的事前了我和手行罪表示该假事是：妻子裴君：不给出钱人的处分内，因钱被不在地方的建议选择好了商品。

欢迎加入华硕爱好者的行列！

感谢您购买华硕 Silent Knight 系列! Silent Knight 是支持Intel® Pentium® 4 mPGA478/ LGA775 and AMD™ K8 939/940/AM2 处理器的高效 CPU 散热系统。Silent Knight 拥有华硕最先进的冷却技术，让您畅享游戏体验带来的无限乐趣。

- 包装内容

请检查您的Silent Knight包装盒内的各项配件是否齐全。若以下列出的任何一项有丢失或损坏，请联系您的经销商。

1. 华硕 Silent Knight 散热器 x 1

2. 故热度 x 1

3. 通用支承底座 × 1

4. 通用底盘的AMD 转换器 × 1

5. 通用背板 x 1 （供Intel处理器使用）

6. 通用背板 × 1 （供AMD处理器使用）

7.支撑扣具 x 1

5.支撑柱 x 4

9.AMD 939/940/AM2 支承底座蝶丝(黑色) × 4

1. 通用支承底座和 AMD 转换紧螺丝(银色) x 4

11.Intel 478/775 支承底座螺栓 (银色) x 4

1. 多国语言安装指南 × 1

在您开始安装Silent Knight CPU 散热器之前，请注意以下事项：

1. 在安装之前请确保电脑关机并拔除电源插头。
2. 在安装 CPU 散热器前请先安装 CPU。
3. 必要时请移除机箱风扇和排风管并清理空气通道。
   4.如果主板自带有支承底座，请先移除。

- 安装步骤

1. 请先确认通用背板是供哪种处理器（Intel 或 AMD）使用的。若是 Intel 478/775、AM2 CPU，请找到用于锁螺丝的4个孔位，若是 AMD 939/940 CPU，请找到用于锁螺丝的2个孔位，将背板放在主板背面，对准这些孔位。（注意：如果主板已经装有背板，请跳过这一步。）

2. 取适量散热胶均匀涂在CPU表面。

1. 安装通用支承底座：将支撑柱放入支承底座的螺丝孔内。

2. Intel 478/775 处注器，将四项 Intel 螺丝和支撑柱置入478/775螺丝孔中，大图 3.1 环示。

3. AMD 939/940 处理件，软与膜 939/940 联控和支撑礼置入相应螺丝机中，如图 3.2 空

4. AMD AM2 处出率，将四项 AM2 塞丝和支撑柱置入相应端孔中。如图 3.5 所示。

注意：

由于主板上孔位布局，华硕设计了创新的AMD竖式转换器来解决这个问题，可将热空气导与机箱的背面板。

(仅在作用于无其他机械设备阻挡的情况，如图 4.1.)

1. 将支承底座安装到上板上。用螺丝刀将四版螺丝拧入固定，然后按照对角的方向将螺丝拧紧，直到支撑机构完全固定。

1. 小心地将散热器放置在支承底座上。请确保散热器风扇支架上的箭头指向机箱后面板方向，如图6.1所示。

2. 用支撑扣具固定散热器：将支撑扣具穿过散热片底座，如图7.1所示。将散热器扣具一端的金属片扣入支承底座的三个孔位内，并按压下扣具另一端的金属片使其与底座扣合，以固定散散热器。如图7.2-7.4所示。

3. 将风扇电源线与主板上的 CPU 风扇接针相接

这个图式作者关于电子符号表示这个产品（电子设备）不能直接插入电路图。
