用户手册 WL-1S PHONIC

PHONIC保留不预先通知即可更新本文件的权利。

重要安全说明

1. 请在使用本机前，仔细阅读以下说明。

2. 请保留本使用手册，以便日后参考。

3. 为保障操作安全，请注意所有安全警告。

4. 请遵守本使用手册内所有的操作说明。

5. 请不要在靠近水的地方，或任何空气潮湿的地点操作本机。

6. 本机只能用干燥布料擦拭，请勿使用喷雾式或液体清洁剂。清洁本机前请先将电源插头拔掉。

7. 请勿遮盖任何散热口。确实依照本使用手册来安装本机。

8. 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率扩大机)。

9. 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符，请在更换不符的插座前，先咨询电工人员。

10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。

11. 本机只可以使用生产商指定的零件/配件。

12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒造成身体伤害。

13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。

14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如：电源线或插头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾掉落等。

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触电的危险性。

这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修说明。

警告：为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。

注意：任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁辐射。

前言

恭喜您购买了Phonic的无线麦克风系统. WM-1S, WL-1S, 及WH-1S是专为Safari整合行动式音响系统所设计的无线模块. 这些Phonic的的全新无线系统具有最先进的传输科技, 包含了一个按键式的自动无线频段扫描功能及硬件/软件两方面兼具的噪讯消除技术. 透过上述及其他许多的进阶功能, 您将了解设定无线传输并具有绝佳的音质表现是如此地轻而易举. Phonic建议在安装选购模块前, 前详细阅读这一本使用手册, 并依照操作引导安装.

内含产品

WM-1S 手持式无线麦克风系统：

• WR-1无线接收器
• WM-1手持式无线麦克风
• 使用手册

WL-1S 领夹式无线麦克风系统：

• WR-1无线接收器

• WL-1领夹式无线麦克风

• WB-1皮夹式发射器

• 使用手册

WH-1S 头带式无线麦克风系统：

• WR-1无线接收器
• WH-1头带式无线麦克风
• WB-1皮夹式发射器
• 使用手册

安装WR-1 Safari无线接收器模块

我们建议由Phonic受权经销商或专业维修人员参照下列顺序安装

1. 移除所有电源线并将Safari 3000关闭
2. 使用十字起子将无线接收器上保护盖的螺丝移除,移开保护盖
3. 将WR-1安装进可用的接收器插槽, 轻压直到接收器表面与Safari背板切齐
4. 重新覆盖上保护盖并将螺丝锁回原来的孔位中

操作Safari无线系统

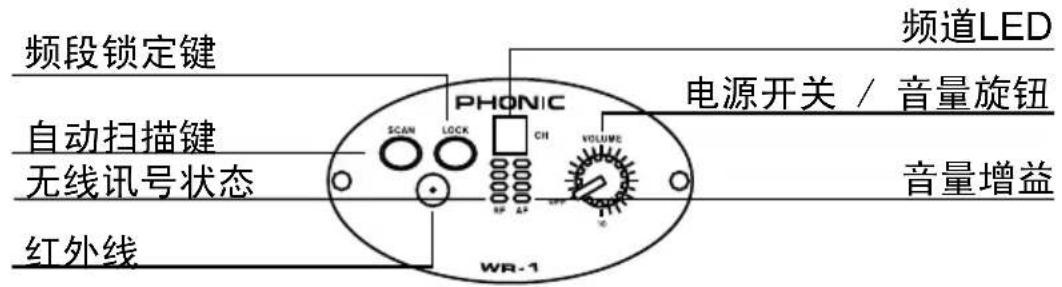

频段锁定键 自动扫描键 无线讯号状态 红外线 PHONIC SCAN LOCK CH VOLUME 电源开关 / 音量旋钮 音量增益 BR-1 频道LED

1键自动扫频

1. 将音量旋钮顺时钟旋转以启动Safari的1键自动扫频无线接收器(WR-1), 从旋钮处会发出些微声响
2. 开启手持式无线麦克风(WM-1)或皮夹式发射器(WB-1)的电源

3. 将手持式无线麦克风(WM-1)或皮夹式发射器(WB-1)靠近无线接收器(WR-1), 并压下(WR-1)上方的Scan键4至5秒直到频道LED数字开始自动改变, 即代表自动扫频正在搜寻最佳的无线频道

4. 当LED数字显示停止在最佳频道时即代表自动扫频步骤已完成, RF LED指示灯也会在此时亮起(RF LED指示灯若未亮起即代表扫频未建立完成) 锁定扫描频道需将手持式无线麦克风(WM-1)或皮夹式发射器(WB-1)靠近无线接收器(WR-1), 并压下(WR-1)上方的Lock键

5. 成功的联机下, 无线接收器(WR-1)上的AF LED即会在用户对麦克风说话时亮起

手动扫频

1. 开启Safari的1键自动扫频无线接收器(WR-1)电源, 开启手持式无线麦克风(WM-1)或皮夹式发射器(WB-1)的电源

2. 压下(WR-1)上方的Scan键1至2秒直到频道数字LED开始闪烁, 手动扫频即开始, 扫描至想要的频道时再单击Scan键即可记忆频道

3. 将手持式无线麦克风(WM-1)或皮夹式发射器(WB-1)靠近无线接收器(WR-1)并按下Lock键以锁定频道. RF LED指示灯也会在此时亮起, AF LED指示灯即会对应麦克风讯号. 若联机建立失败请重复步骤或使用自动扫频

发射器组件

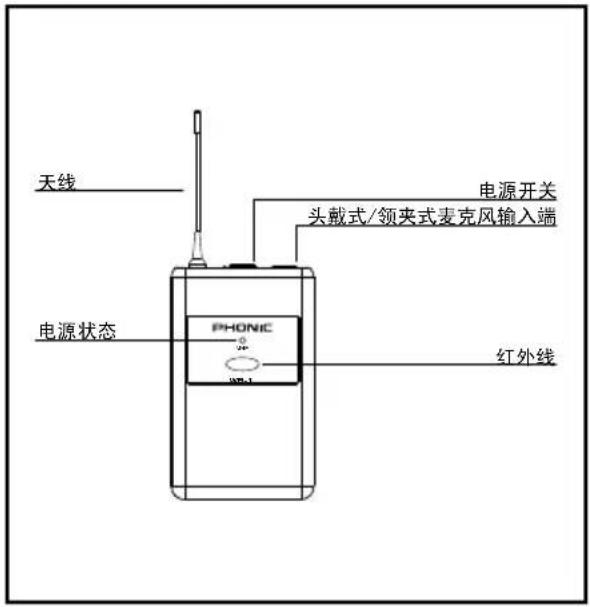

皮夹式发射器 手持式麦克风

天线 电源开关 头戴式/领夹式麦克风输入端 电源状态 PHONIC 红外线

手持式麦克风

电源开关 电池室

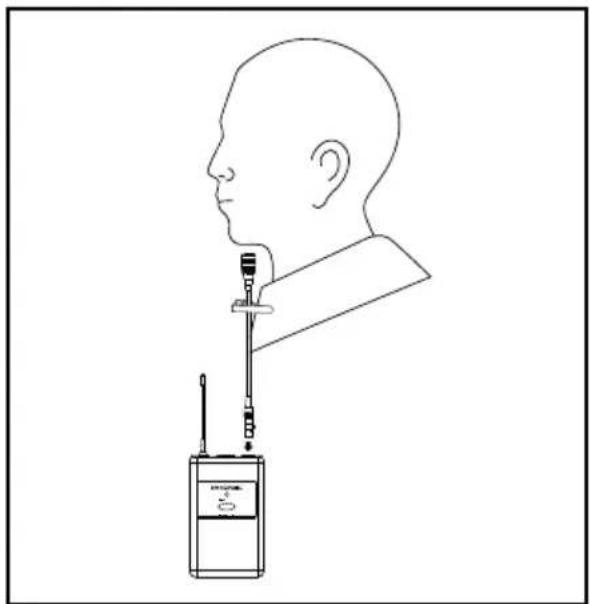

领夹式麦克风

	WM-1 (手持式发射器) WB-1 (皮夹式发射器)
频率范围(可选择的)	500-875MHz (可选择的)	500-875MHz (可选择的)
包装材质	ABS ABS
带宽	25MHz 25MHz
振荡发射	<-55dBc <-55dBc
最大偏移范围	±68KHz ±68KHz
最大输入音压	148dB SPL 148dB SPL
电池	AA 碱性电池 ×2,大于12小时电池运作时间	AA 碱性电池 ×2,大于12小时电池运作时间
备注 请与业务代表确认您使用地区的最佳频段

无线接收器规格

	WR-1 (无线接收器)
频率范围(可选择的) 500-875MHz (可选择的)
震荡模式	PLL synthesized
带宽	25MHz
默认频道 16组非交错频道
接收模式 CPU差异控制科技
静噪音控制 自动最佳化静噪音控制
显示 频道显示 LED, 4 LED 射频显示, 4 LED 音频显示
灵敏度	6dBμV, at S/N>80dB
最大偏移范围	±60KHz
振荡发射	<80dB
频率响应	50Hz~16KHz
讯噪比	>100dBA
总谐波失真	<0.5% @ 1KHz (Dev.=40KHz)
声频输出	300mV rms
电源供应	DC 12~15V
电流消耗	<190 mA
运作温度	-10~60°C
备注 请与业务代表确认您使用地区的最佳频段

服务与维修

如需更换零件，服务和维修请联系您所在国家的Phonic代理商。Phonic不向用提供维修手册，且建议用不要擅自维修机器，否则将无法获得任何保修服务。您可登录http://www.phonic.com/where/查找离最近的代理商。

保修

Phonic承诺对每件产品提供完善的保修服务。根据所在地区的不同，保修时间或延长。自原始购买之日起，Phonic即对在严格遵照使用说明书的操作规范有，因产品材质和做工所产生的问题提供至少1年的保修服务。Phonic可根据保修条例自行选择维修或更换缺陷产品。请务必妥善保管购买凭证，以此获得保修服务。对未获得RMA编号(退货授权)的申请，Phonic将不予办理退货或维修服务。保修服务只适用于正常使用下所产生的问题。用需严格遵照使用说明书正确使用产品，任何因肆意损坏，擅自维意外事故，错误使用或人为疏忽所造成的问题，都不在保修受理范围之内。此外，担保维修只适用于在授权代理商处的有效购买。如需了解全部的修息http://www.phonic.com/warranty/。

客服务和技术支持持

敬请访问http://www.phonic.com/support/。从该网站上，您可获得各种常见问题的解答，技术指导，并可下载产品驱动，获得关退货指导以及其它有用的信息。我们将竭尽全力在两个工作日内回复您的问题。
