| 产品类型 | 监控摄像头 |
| 品牌 | Hikvision |
| 型号 | DS-2CD3345-I |
| 分辨率 | 4MP (2560×1440) |
| 镜头焦距 | 2.8mm / 4mm 可选 |
| 红外距离 | 30米 |
| 防护等级 | IP67 |
| 电源 | DC 12V / PoE |
| 功耗 | ≤7W |
| 工作温度 | -30°C ~ 60°C |
| 重量 | 约0.6kg |
| 外形尺寸 | Φ127mm × 97mm |
| 视频压缩 | H.265+ / H.265 / H.264 |
| 安装方式 | 吸顶 / 壁装 |
| 智能功能 | 移动侦测、越界检测、区域入侵 |
| 存储方式 | 支持Micro SD卡 (最大256GB) |
| 网络接口 | RJ45 10M/100M自适应以太网口 |
| 音频输入 | 内置麦克风 |
| 复位方式 | 长按复位键5秒 |
| 清洁与维护 | 使用软布擦拭镜头，避免化学溶剂 |
| 配件 | 安装支架、螺丝、电源适配器（可选） |
常见问题 - DS-2CD3345-I Hikvision
用户关于以下问题的提问 DS-2CD3345-I Hikvision
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 监控摄像头 免费PDF格式！查找您的手册 DS-2CD3345-I - Hikvision 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 DS-2CD3345-I 品牌 Hikvision.
用户手册 DS-2CD3345-I Hikvision
版权所有©杭州海康威视数字技术股份有限公司 2016。保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。
关于本手册
本手册描述的产品仅供中国大陆地区销售和使用。
本手册作为指导使用。手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（www.hikvision.com）。
海康威视建议您在专业人员的指导下使用本手册。
访问本公司官网（www.hikvision.com）获取说明书、应用工具和开发资料。
商标声明
海康威视 HIKVISION 为海康威视的注册商标。本手册涉及的其他商标由其所有人各自拥有。
责任声明
- 在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
- 若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
- 使用本产品时，请您严格遵循适用的法律。若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。
- 如本手册内容与适用的法律相冲突，则以法律规定为准。
前言
本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
符号约定
对于文档中出现的符号，说明如下所示。
| 符号 | 说明 |
 说明 | 说明类文字,表示对正文的补充和解释。 |
 注意 | 注意类文字,表示提醒用户一些重要的操作或者防范潜在的伤害和财产损失危险。 |
 警告 | 警告类文字,表示有潜在风险,如果不加避免,有可能造成伤害事故、设备损坏或业务中断。 |
 危险 | 危险类文字,表示有高度潜在风险,如果不加避免,有可能造成人员伤亡的重大危险。 |
安全使用注意事项
警告
● 产品安装使用过程中，必须严格遵守国家和使用地区的各项电气安全规定。
- 请使用正规厂家提供的电源适配器，电源适配器具体要求参见产品参数表。
- 为减少火灾或电击危险，请勿让产品受到雨淋或受潮。
- 应该在建筑物安装配线中组入易于使用的断电设备。
- 在墙壁或天花板安装时，请确保产品固定牢固。
- 如果产品工作不正常，请联系购买产品的商店或最近的服务中心，不要以任何方式拆卸或修改产品。（对未经认可的修改或维修导致的问题，本公司不承担任何责任）。
注意
- 避免将产品安装到振动或冲击环境，并使产品远离电磁干扰的地点。（忽视此项可能会损坏产品）。
- 请勿直接触碰产品散热部件，以免烫伤。
● 室内产品请勿安装在可能淋到水或其他液体的环境。
- 请勿在极热、极冷、多尘或者高湿度的环境下使用产品，具体温、湿度要求参见产品的参数表。
- 请勿将设备放置于具有腐蚀性气体的环境，腐蚀性气体会对设备造成破坏。
- 避免将镜头对准强光（如灯光照明、太阳光或激光束等），否则会损坏图像传感器。
- 避免热量积蓄，保持产品周边通风流畅。
- 请勿直接触碰到图像传感器，若有必要清洁，请将柔软的干净布用酒精稍微湿润，轻轻拭去尘污；当产品不使用时，请将防尘盖加上，以保护图像传感器。
● 设备接入互联网可能面临网络安全问题，请您加强个人信息及数据安全的保护。当您发现设备可能存在网络安全隐患时，请及时与我们联系。
- 请您理解，您有责任合理配置所有的密码及其他相关产品安全设置，并妥善保管好您的用户名和密码。
- 请妥善保存摄像机的全部原包装材料，以便出现问题时，使用包装材料将摄像机包装好，寄到代理商或返回厂家处理。非原包装材料导致的运输途中的意外损坏，由使用者承担责任。
说明
- 对安装和维修人员的素质要求
具有从事视频监控系统安装、维修的资格证书或经历，并有从事相关工作（如高空作业等）的资格，此外还必须具有如下的知识和操作技能。
具有视频监控系统及组成部分的基础知识和安装技能。-
具有低压布线和低压电子线路接线的基础知识和操作技能。-
具备基本网络安全知识及技能，并能够读懂本手册内容。-
- 对升降设备的要求
使用适合安装地点和安装方式的安全升降设备。-
升降设备具有达到安装位置的足够的举升高度。-
升降设备具有良好的安全性能。-
产品简介 第1章
1.1 产品说明
网络摄像机是集成了视音频采集、智能编码压缩及网络传输等多种功能的数字监控产品。采用嵌入式操作系统和高性能硬件处理平台，具有较高稳定性和可靠性。
您可以通过浏览器或客户端软件，实现远距离传输和实时视频浏览和配置等功能。
1.2 外观接口

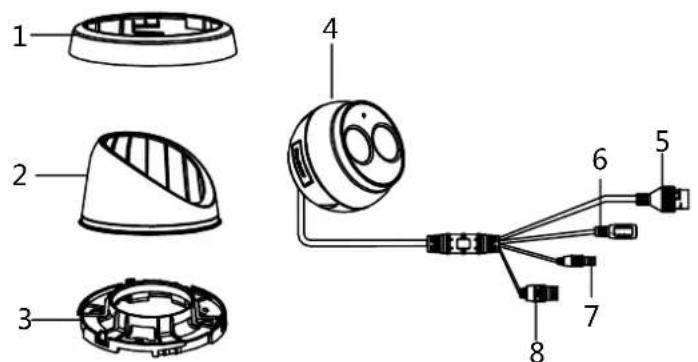

网络摄像机外观接口如图 1-1 所示。

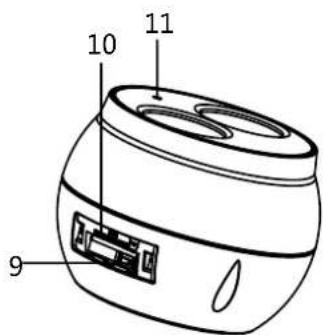

网络摄像机球芯侧面接口如图 1-2 所示。
图1-2 摄像机侧面接口
网络摄像机外观接口描述如表 1-1 所示。
摄像机接口描述 表1-1
| 序号 | 说明 |
| 1 | 固定环 |
| 2 | 固定罩 |
| 3 | 底座 |
| 4 | 球芯 |
| 5 | 网络接口 |
| 6 | 电源接口 |
| 7 | 音频接口 |
| 8 | 报警接口 |
| 9 | RST按键:长按“RST”键,然后给摄像机上电;在通电状态下持续按10秒再松开“RST”键,此时摄像机所有参数恢复出厂设置。恢复后请参见 3.2节重新激活网络摄像机才能正常使用。 |
| 10 | SD卡槽 |
| 11 | 麦克风孔(用于音频采集) |
安装 第2章
在安装前请确认包装箱内的设备完好，所有的部件都齐备。
本系列网络摄像机可采用墙面式安装和吸顶式安装，本节以吸顶式安装为例介绍安装步骤。
注意
● 安装墙面应具备一定的厚度，并且至少能承受 4 倍于摄像机及安装配件的重量。
- 如果是水泥天花板墙面，需先安装膨胀螺钉(膨胀螺钉的安装孔位需要和支架一致)，然后再安装支架。
- 如果是木质墙面，可使用自攻螺钉直接安装。

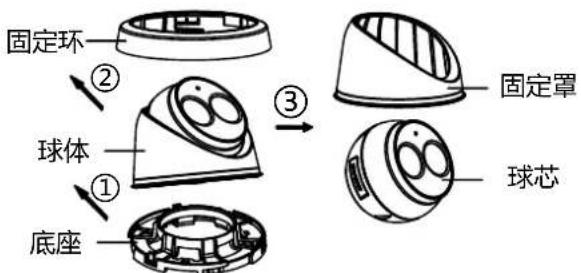

步骤1 拆卸摄像机: 将摄像机外罩沿逆时针方向旋转取出, 将摄像机固定环、球体和底座拆卸,如图 2-1 所示, 在摄像机球芯侧面有 SD 卡安装位置。
图2-1 拆卸摄像机
步骤2 安装 SD 卡（可选）

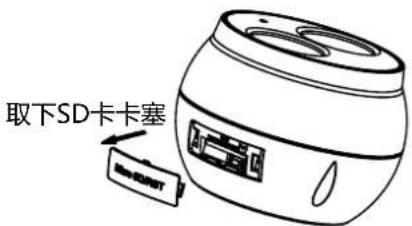

- 根据图 2-2 所示箭头指示方向，取下 SD 卡卡塞，可以查看到 SD 卡卡槽位置。
图2-2 拆卸 SD 卡卡塞

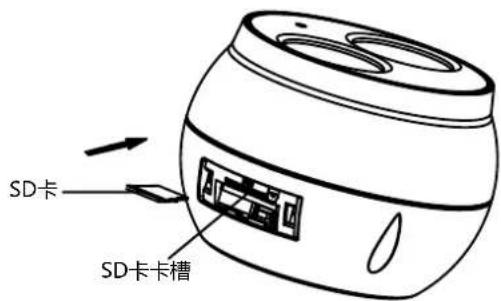

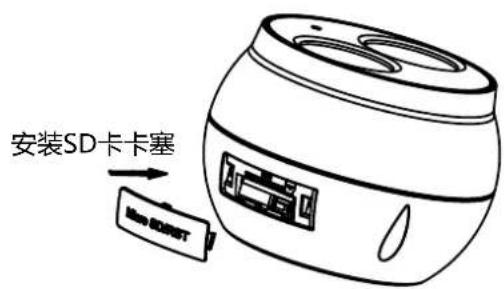

- 根据图 2-3 所示箭头指示方向，轻轻插入 SD 卡，再盖上 SD 卡卡塞固定，完成摄像机 SD 卡安装。
图2-3 安装 SD 卡

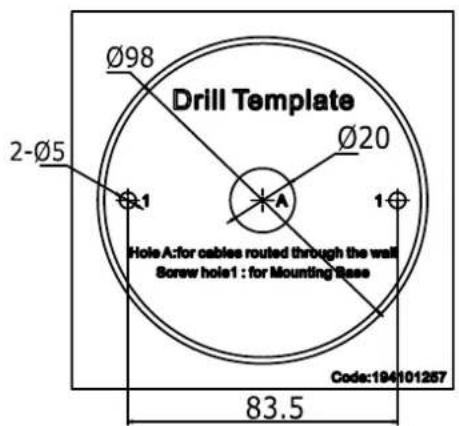

安装贴纸：取出随机附带的安装贴纸，将安装贴纸贴在需要安装摄像机的天花板部位，步骤3然后根据安装贴纸上标识的孔位钻孔，如图 2-4 所示。

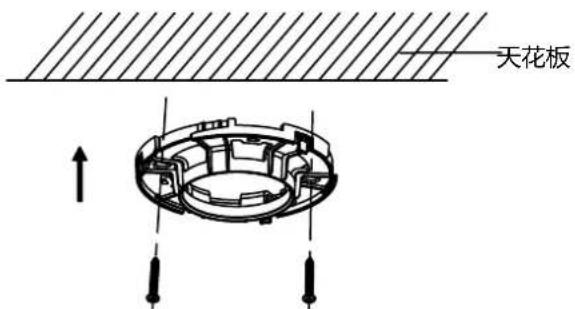

步骤4 固定底座: 用随机附带的螺钉自下往上, 将摄像机底座固定到天花板上, 如图 2-5 所示。
图2-5 固定底座

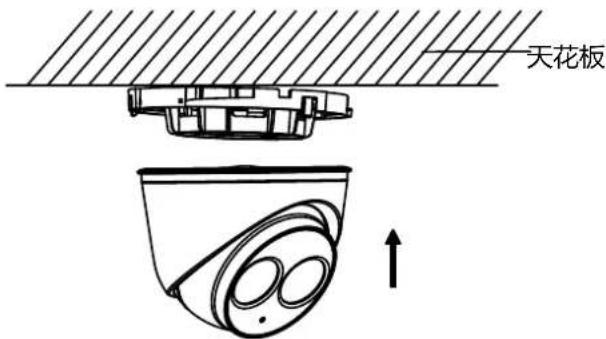

步骤5 安装摄像机：连接好摄像机电源等线缆，将摄像机球体和底座旋紧，将摄像机安装到天花板上，如图 2-6 所示。
图2-6 安装摄像机

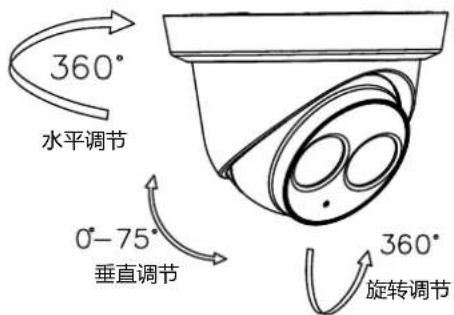

步骤6 调节角度：本系列网络摄像机支持三轴调节的功能，对比监视器上的视频图像，通过旋转固定罩和球体调节摄像头，将画面调整到所需监控的场景，如图 2-7 所示。
图2-7 三轴调节

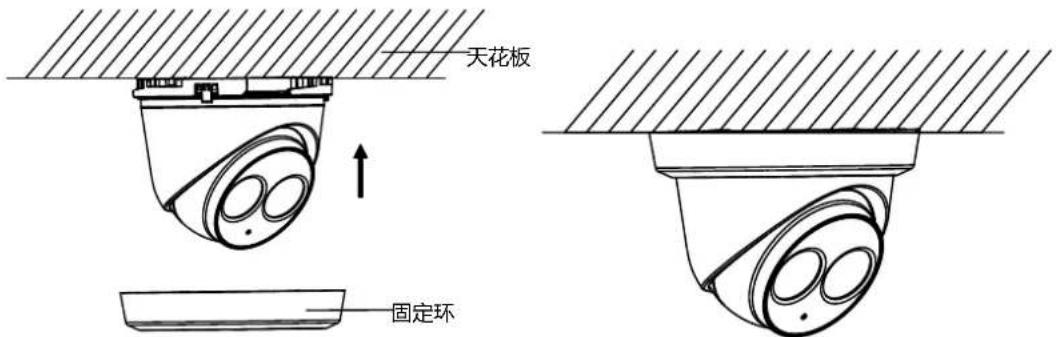

步骤7 安装固定环：将固定环上的卡口与摄像机底座的豁口对齐，沿顺时针旋转到底，完成摄像机的安装，如图 2-8 所示。
图2-8 安装完成
快速操作 第3章
3.1 网络连接
若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
网络摄像机完成安装后，需要进行功能的配置及参数的设置，您可以通过浏览器进行相关功能的配置。

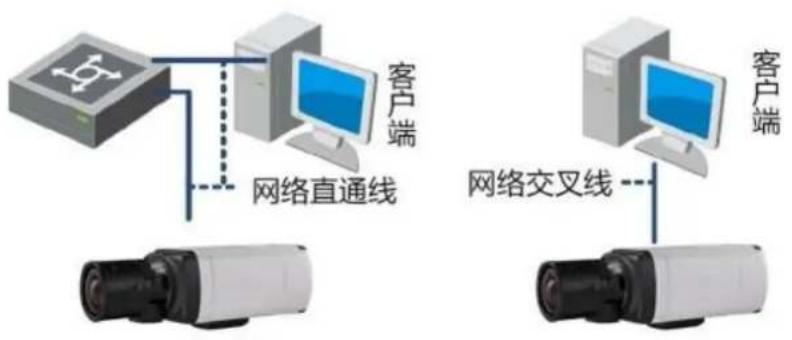

配置前请确认网络摄像机与电脑已经连接并且能够访问需要设置的网络摄像机。连接方式有如下两种，如图 3-1 所示。
左侧是通过直连线连接的示意图，右侧为通过交叉网线连接的示意图。
图3-1 连接示意图
3.2 激活与配置摄像机
网络摄像机必须先进行激活，并设置一个登录密码，才能正常登录和使用。
为保护您的个人隐私和企业数据，避免网络摄像机产品的网络安全问题，建议您设置符合安全规范的高强度密码。
网络摄像机可通过海康威视 NVR 产品、SADP 软件、客户端软件和浏览器几种方式激活，本节以 NVR 产品和 SADP 软件激活方法为例，其他激活操作方式可参见《网络摄像机操作手册》。
3.2.1 NVR 产品激活摄像机
此激活方法仅适用于海康威视 NVR 产品通过向导激活网络摄像机，若使用其他厂家的 NVR 产品，请参见 3.2.2 节 SADP 软件激活方法。
NVR 产品开机前，请确保 NVR 产品的视频输出口已连接显示器或监视器。
NVR 产品通过向导激活摄像机，具体操作如下。
步骤1 NVR 产品正常上电开机，将弹出 NVR 产品激活界面，根据界面提示创建 NVR 产品激活密码。
步骤2 NVR 产品激活后，根据 NVR 向导提示可以对摄像机激活和添加。
- 选择快速添加 IP 通道，单击 “搜索”，能够快速查询同网段下的摄像机，单击 “一键激活”，可将列表中的所有摄像机激活并添加至 NVR 中，其中所有摄像机的激活密码与 NVR 产品的激活密码相同。
- 如果需要单独对某个摄像机激活，选中需要激活的摄像机，单击“添加”，即可将选中的摄像机激活并添加至NVR中，激活密码与NVR产品激活密码相同。
步骤3 完成激活和添加摄像机后，根据 NVR 向导提示设置其他参数。
- 如果 NVR 产品首次使用时没有提示激活，请联系购买产品的商店或最近的服务中心获取最新的升级程序。
- 若摄像机和 NVR 产品都已激活，但激活密码不同，请修改 NVR 产品密码与摄像机密码一致，再在 NVR 产品的“通道管理”界面，单击“”按钮，即可实现摄像机一键添加。
- NVR产品激活摄像机方式有多种，其他激活方法具体请参见《NVR产品操作手册》。
- 为了提高产品网络使用的安全性，NVR产品激活密码设置时，密码长度需达到8-16位，且至少由数字、小写字母、大写字母和特殊字符中的两种或两种以上类型组合而成。
3.2.2 SADP 软件激活摄像机
SADP 软件激活摄像机具体操作如下。

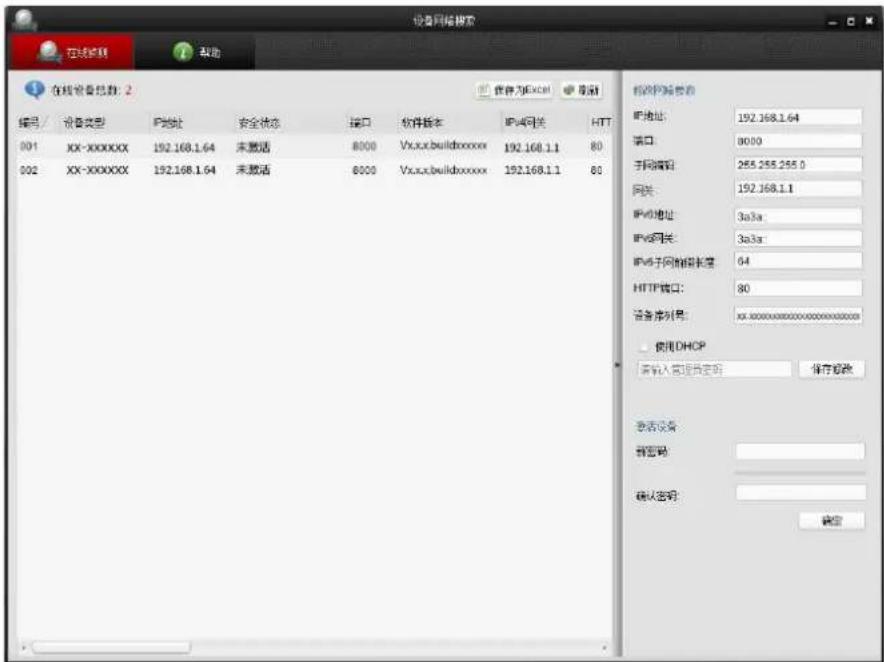

步骤1 安装随机光盘或从官网下载的 SADP 软件，运行软件后，SADP 软件会自动搜索局域网内的所有在线设备，列表中会显示设备类型、IP 地址、安全状态、设备序列号等信息，如图 3-2 所示。
图3-2 SADP 搜索软件
i 说明
网络摄像机初始 IP 地址：192.168.1.64。

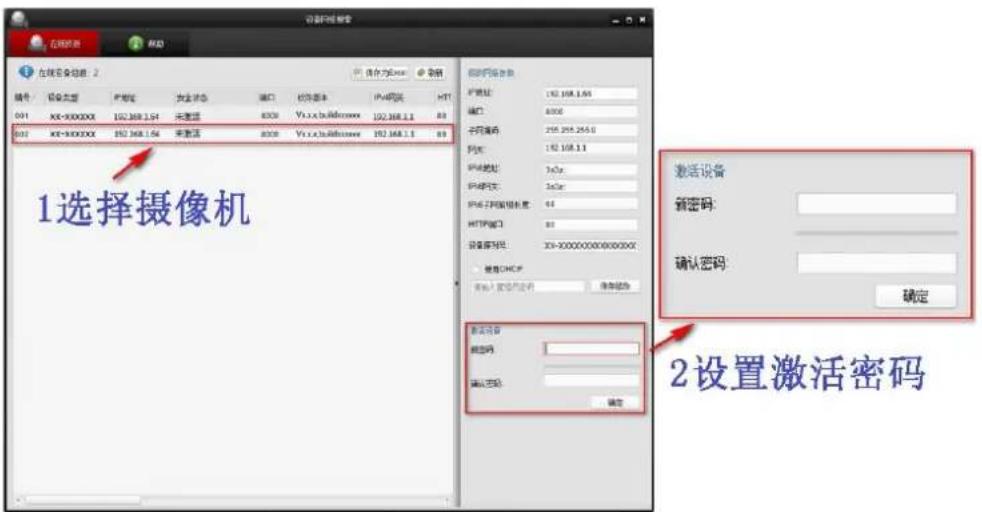

步骤2 选中处于未激活状态的网络摄像机，在“激活设备”处设置网络摄像机激活密码，单击“确定”，如图 3-3 所示。成功激活摄像机后，列表中“安全状态”会更新为“已激活”。SADP 软件支持批量激活网络摄像机，具体操作请参考《SADP 用户手册》。
图3-3 激活摄像机
注意
为了提高产品网络使用的安全性，网络摄像机激活密码设置时，密码长度需达到 8-16 位，且至少由数字、小写字母、大写字母和特殊字符中的两种或两种以上类型组合而成。

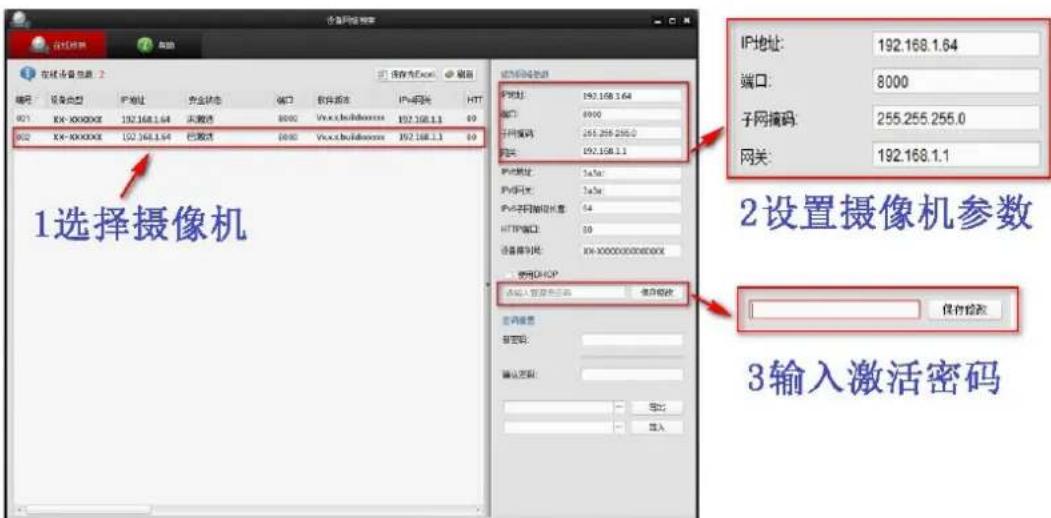

步骤3 选中已激活的网络摄像机，设置网络摄像机的 IP 地址、子网掩码、网关等信息。输入网络摄像机管理员密码（即激活密码），单击“保存修改”，提示“修改参数成功”后，则表示 IP 等参数设置生效，如图 3-4 所示。
图3-4 修改摄像机信息
i 说明
- 设置网络摄像机 IP 地址时，保持设备 IP 地址与电脑 IP 地址处于同一网内。
- 如您首次使用网络摄像机，建议添加一个自定义用户，添加用户具体操作步骤请参见 3.5 节。
3.3 登录与退出
3.3.1 登录系统
您可以在浏览器地址栏中输入网络摄像机的 IP 地址进行登录，将自动弹出安装浏览器控件界面，请允许安装。
网络摄像机出厂初始信息如下所示。
IP 地址：192.168.1.64
- hp 端口：80
- 管理用户：admin
i 说明
如您已根据 3.2 节修改过初始 IP 地址，请使用修改后的 IP 地址登录网络摄像机。

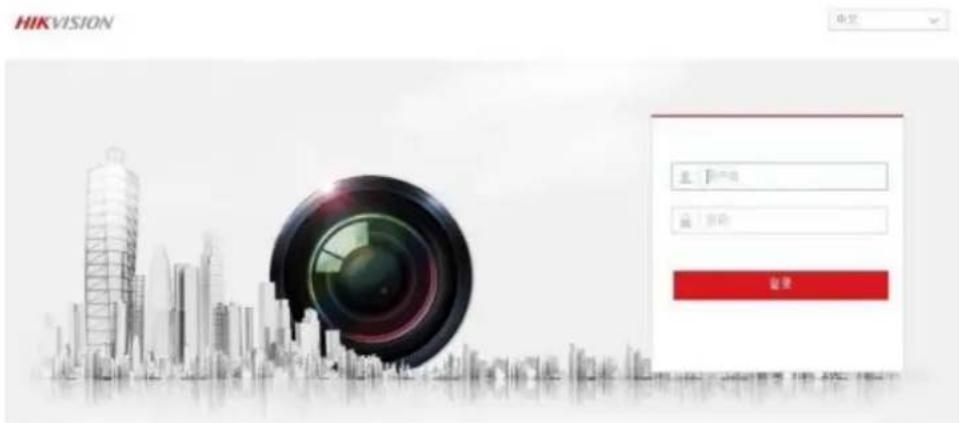

安装完插件后，重新打开浏览器输入网络摄像机 IP 地址后，将弹出如图 3-5 所示的登录界面，输入缺省用户名和密码即可登录系统。
图3-5 登录界面
安装插件时请关闭浏览器，否则会导致控件安装不成功。
3.3.2 退出系统
当进入网络摄像机主界面时，您可单击右上角的“注销”退出系统。
3.4 主界面说明

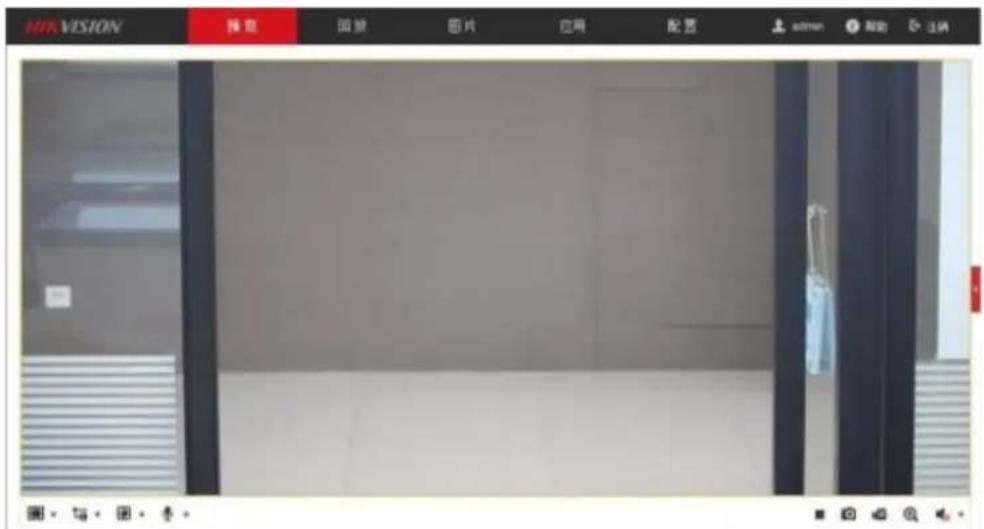

在网络摄像机主界面上，您可以进行预览、回放、参数配置等操作，如图 3-6 所示。
图3-6 预览界面
3.5 添加用户
管理员应对用户权限进行适当配置，在日常维护中建议使用自定义用户进行管理，添加用户步骤如下。
步骤1 打开浏览器，选择“配置→系统→用户管理”的配置界面。
步骤2 单击“添加”按钮，可显示新增用户界面。输入用户名、密码，用户类型可以选择“操作员”和“普通用户”。勾选好用户权限后，单击“确定”完成用户添加。
注意
- 为了提高产品网络使用的安全性，请您定期更新产品的密码，建议每3个月进行一次更新维护。若产品对使用环境有较高安全要求，建议每月或每周进行一次更新。
● 建议管理员对设备帐号和用户权限进行有效管理，删除无关用户和权限，并关闭不必要的网络端口。 - 当连续输入5次以上错误密码时，网络摄像机会有锁定信息提醒并自动进入锁定状态。
3.6 萤石手机客户端操作
网络摄像机通过萤石手机客户端进行参数设置，可以快速实现连接网络，访问网络摄像机。
3.6.1 基本配置
步骤1 手机扫描如图 3-7 所示的二维码，下载并安装“萤石云视频”手机客户端。
如果使用 Android 系统或 iOS 系统的手机，请直接扫描上方二维码。
步骤2 安装完毕后，运行“萤石云视频”手机客户端，根据界面提示注册萤石云帐户。
3.6.2 添加设备

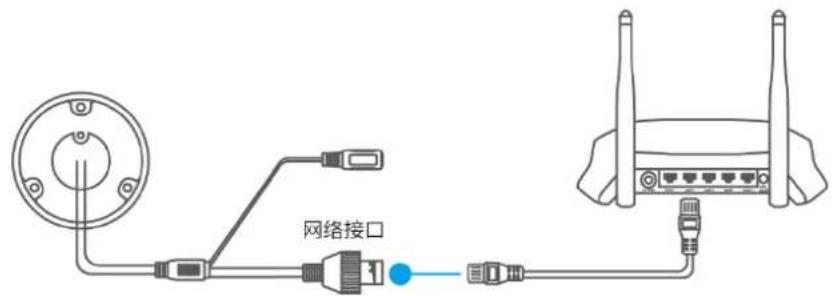

步骤1 用网线把网络摄像机与路由器进行有线连接, 如图 3-8 所示。如果网络摄像机支持 Wi-Fi, 可根据需要省略此步骤。
图3-8 有线网络连接
i 说明
有线网络连接之前，请先自行准备网线和路由器，并且保证路由器能正常连接互联网。网络摄像机电源、网络等线缆连接完毕，正常上电后，请等待 1 分钟，再在“萤石云视频”手机客户端上进行操作。
步骤2 配置手机网络，将手机连接路由器的 Wi-Fi 网络。

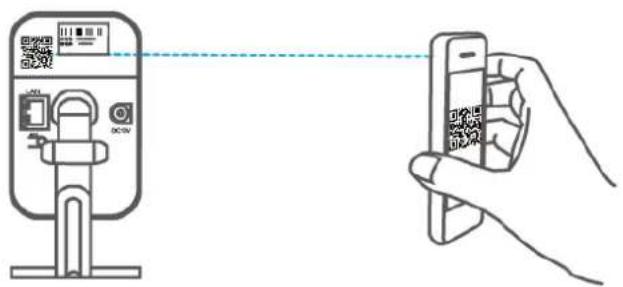

步骤3 登录 “萤石云视频” 手机客户端，单击右上角的 “+” 号，选择 “扫一扫”，对准设备机身背后或者快速指南封面的二维码进行扫描，如图 3-9 所示。
- 如果网络摄像机不支持 Wi-Fi，根据界面提示选择非萤石设备，激活并添加设备即可。
● 如果网络摄像机支持 Wi-Fi，并且有网络接口。
- 当网络摄像机连接网线时，根据界面提示选择非萤石设备，激活并添加设备即可。 当网络摄像机未连接网线时，根据界面提示选择非萤石设备，点击“我是无线设备”完成 Wi-Fi 连接，再激活并添加设备。
- 如果网络摄像机仅支持 Wi-Fi，并且没有网络接口，根据界面提示选择非萤石设备，点击“我是无线设备”完成 Wi-Fi 连接，再激活并添加设备。
支持 Wi-Fi 的网络摄像机在“添加设备”时, 要求手机和设备连接在相同的 Wi-Fi 网络中。添加和配置操作要求在摄像机上电后的三分钟内完成, 否则需要重启网络摄像机, 重新操作。
维护说明 附录A
镜头维护
镜头表面镀有防反射镀膜，沾有灰尘、油脂、指纹等时会产生有害物质并导致其性能下降或引起刮痕，一旦发现污垢时请按下列方法处理。
- 首先使用吹气球或软毛刷清洁镜头表面的灰尘，避免擦拭过程中灰尘颗粒划伤镜头表面防反射膜。
- 再用软棉布或镜头擦拭纸蘸取酒精或镜头擦拭液，轻轻从中间向边缘擦拭镜头表面。注意不要用力挤压镜头表面，擦拭液也不可蘸取过多，保证擦拭布湿润，但擦拭液不能被挤出为宜。仍未擦拭干净，可更换擦拭布反复操作多次。
半球透明球罩维护
透明球罩是由透明塑料制成，如沾有灰尘、油脂、指纹等会导致图像性能下降或划伤透明球罩表面，一旦发现污垢时请按下列方法处理：
- 沾染灰尘
使用无油软刷或吹风皮球轻轻弹落灰尘。
- 沾染油脂或指纹
将水滴或油用软布轻轻拭去并使之干燥，再用无油棉布或镜头清洁纸沾上镜头清洁液后自中心向外擦拭。仍未擦净可换布反复擦拭数次。
红外摄像机玻璃维护
将灰尘、水滴或油用软布轻轻拭去并使之干燥，再用无油棉布或镜头清洁纸沾上酒精或镜头清洁液后自中心向外擦拭。仍未擦净可换布反复擦拭数次。
建议您对网络摄像机系统进行定期的网络安全评估，本公司可以提供相应的专业技术服务。
限制物质或元素标识表
《电子信息产品污染控制管理办法》限制物质或元素标识表
| 部分名称 | 《电子信息产品污染控制管理办法》限制物质或元素 | |||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(CrVI) | 多溴联苯(PBB) | 多溴二苯(PBDE) | |
| 金属件 | × | O | O | O | O | O |
| 线路板 | × | O | O | O | O | O |
| 塑料件(如果有) | O | O | O | O | O | O |
| 玻璃(如果有) | O | O | O | O | O | O |
| 显示板(如果有) | × | O | O | O | O | O |
| 电源(如果有) | × | O | O | O | O | O |
| 附件(如果有) | × | O | O | O | O | O |
| 说明:1.O 表示限制物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。2.×表示限制物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。 | ||||||
