CNsdh 7623 Plus - 冰箱 LIEBHERR - 免费用户手册
免费查找设备手册 CNsdh 7623 Plus LIEBHERR PDF格式.
| 产品类型 | 冰箱（冷藏冷冻组合） |
| 品牌 | Liebherr |
| 型号 | CNsdh 7623 Plus |
| 净容积（总） | 约 300 升 |
| 冷藏室容积 | 约 220 升 |
| 冷冻室容积 | 约 80 升 |
| 外形尺寸（高×宽×深） | 约 185 × 70 × 65 cm |
| 重量 | 约 80 kg |
| 电源电压/频率 | 220–240 V / 50 Hz |
| 额定功率 | 约 150 W |
| 年耗电量 | 约 200 kWh |
| 气候等级 | SN-ST（亚温带至亚热带） |
| 制冷剂 | R600a |
| 噪音水平 | 约 38 dB(A) |
| 主要功能 | NoFrost 无霜技术、SuperCool 快速冷藏、SuperFrost 快速冷冻、电子温控 |
| 特殊功能 | 可调湿度抽屉、LED 照明、门警报 |
| 清洁与维护 | 使用软布和中性清洁剂；切勿使用研磨剂或蒸汽清洁器 |
| 安全特性 | 儿童锁（可选）、自动关门、防倾斜装置 |
| 可维修性 | 可更换门封条、温控器、灯泡；建议由合格技术人员维修 |
| 配件 | 可调玻璃搁架、蛋架、冰块托盘 |
| 安装方式 | 独立式 |
| 颜色 | 不锈钢（通常） |
| 质保 | 2 年（适用国家规定） |
常见问题 - CNsdh 7623 Plus LIEBHERR
用户关于以下问题的提问 CNsdh 7623 Plus LIEBHERR
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 冰箱 免费PDF格式！查找您的手册 CNsdh 7623 Plus - LIEBHERR 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 CNsdh 7623 Plus 品牌 LIEBHERR.
用户手册 CNsdh 7623 Plus LIEBHERR
13.7 安装冰箱下方门..... 10
13.8 安装冰箱上方门.... 11
13.9 校准冰箱门.... 11
13.10 放上盖板.... 11
14 连接设备.... 11
制造商不断致力于各型号和品牌的进一步开发。所以请您理解，我们必须保留在样式、装备和技术上进行修改的权利。
| 符号 | 说明 |
 | 阅读说明书为了了解您的新冰箱的所有优点,请仔细阅读本说明书中的提示。 |
 | 完整的在线说明书您可通过扫描说明书封面上的二维码或在home.liebherr.com/fridge-manuals输入服务代号在线查看详细说明。服务代号请参阅铭牌: Fig.例图 |
 | 检查冰箱检查所有部件是否有运输损坏。如有投诉,请您联系经销商或客户服务部。 |
 | 偏差本说明书适用于多个型号,可能存在偏差。仅适用于特定冰箱的段落用星号(*)标注。 |
| 符号 | 说明 |
 | 操作说明和操作结果操作说明用 ▶标注。操作结果用 ▷标注。 |
 | 视频在 Liebherr-Hausgeräte 的 YouTube 频道上有冰箱视频可供使用。 |
1 一般安全提示
- 小心保管本安装说明，以便能够随时取用。
- 转让冰箱时，也请将安装说明转交给下一个用户。
请在安装和使用前认真阅读安装说明，以便按规定、安全使用冰箱。始终遵循其中包含的指示、安全提示和警告提示。这对于安全、无故障安装和运行冰箱至关重要。 - 首先请阅读并遵循本安装说明所含使用说明内的一般安全提示，相关内容位于“一般安全提示”一章。如果无法再找到使用说明，可以在线通过在 home.liebherr.com/fridge-manuals 输入服务代号下载使用说明。服务代号请参阅铭牌：
- 安装冰箱时，请遵守警告提示和其他章节中的其他特别提示：
 | 危险 | 指出如果不加避免,将导致死亡或严重身体伤害的直接危险情况。 |
 | 警告 | 指出如果不加避免,可能导致死亡或严重身体伤害的危险情况。 |
 | 小心 | 指出如果不加避免,可能导致轻微或中度身体伤害的危险情况。 |
| 注意 | 指出如果不加避免,可能导致物质损失的危险情况。 | |
| 提示 | 指出有用的说明和技巧。 |
2 安装条件
警告
潮湿造成的火灾危险!
如果导电部件或电源连接线受潮，可能导致短路。
▶ 设备设计在封闭的室内使用。不要在室外或潮湿和喷溅水的区域运行设备。
规定使用
- 冰箱只能安装并用在封闭的室内。
2.1 房间
警告
制冷剂和机油泄漏!
火灾。所含有的制冷剂是环保的，但易燃。所含机油也是易燃的。泄漏的制冷剂和油会在相应的高浓度下与外部热源接触时可能引燃。
不要损坏制冷剂回路或压缩机的管道。
- 如果安装在非常潮湿的环境中，冰箱的外面可能形成冷凝水。 始终确保安装地点通风和排气良好。
- 冰箱中的制冷剂越多, 冰箱所处的空间必须越大。较小空间中, 发生泄漏时会产生可燃的气体空气混合物质。每 8 ~g 制冷剂安装空间必须至少为 1 ~m^-3 。设备内部的铭牌上可以找到所含制冷剂的说明。
2.1.1 室内地面
- 冰箱所处位置必须水平、平坦。
- 冰箱地面必须与周边地面的高度相同。
2.1.2 室内位置
- 不要将冰箱安装在阳光直射的区域，或炉灶、取暖器及同类装置旁边。
- 使用随附的墙间距支架（见下文）时，将冰箱背面直接安装在墙壁上。
2.2 将冰箱集成到厨房单元中
您可以使用餐具柜改装冰箱。
Fig. 1

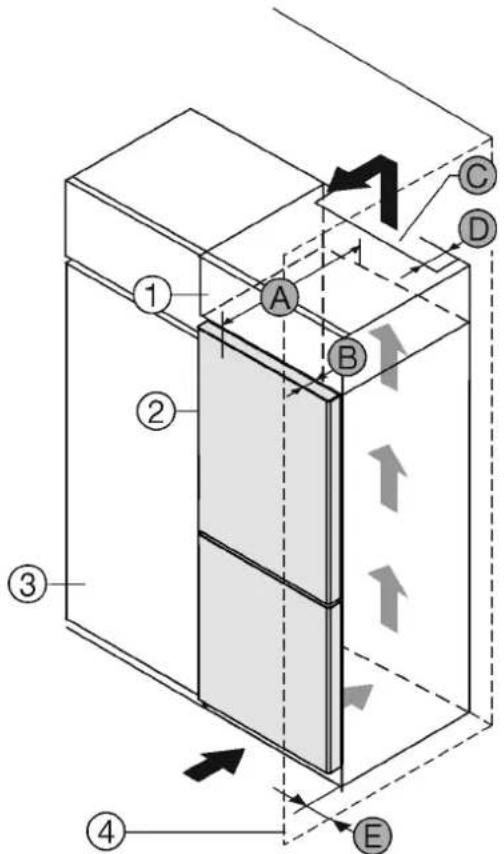

(1) 附加柜 (B) 门深度
(2) 冰箱 (C) 通风横截面
(3) 餐具柜 (D) 冰箱背面间距
(4) 墙壁 (E) 到冰箱侧面的间距
(A) 冰箱深度
在附加柜背面必须有一个竖风道，其深度 Fig. 1 (D) 应超过整个附加柜宽度。
盖板下必须保有通风横截面 Fig. 1 (C)。
如果将带铰链的冰箱放置在墙壁 Fig. 1 (4) 边，冰箱和墙壁必须至少相距 13 mm。
如果将带铰链的冰箱放置在墙壁 Fig. 1 (4) 边，冰箱和墙壁必须至少相距 20 mm。
为了能完全打开门，冰箱必须凸出橱柜正面一定门深度Fig.1(B)。根据餐具柜Fig.1(3)的深度，使用壁距调整垫片可以使冰箱更为凸出。
| 不带扶手/带手柄槽的冰箱: | |
| A | 675 mmx |
| B 75 mm | |
| C | 最小300 cm2 |
| D 最小50 | mm |
| E 最小13 | mm |
^x 使用壁距调整垫片时，尺寸会增加 15 mm（参见 7 安装壁距调整垫片）。
| 带手柄槽和玻璃门/石质门的冰箱: | |
| A | 682 mm^x |
| B 82 mm | |
| C | 最小300 cm^2 |
| D 最小50 | mm |
| E 最小20 | mm |
* 使用壁距调整垫片时，尺寸会增加 15 mm (参见 7 安装壁距调整垫片)。
确保遵守以下条件：
- 遵守壁龛尺寸。
- 遵守通风规定 [参见 4 通风规定]。
2.3 安放多台设备
注意
由于冷凝水造成的损坏危险!
不要将设备直接安放在其他冷却或制冷设备旁边。
这些设备是针对不同摆放方式而开发的。只有设备是为组合使用而设计的，才能组合设备。下表显示了不同型号可能的摆放方式：
| 摆放方式 | 型号 |
| 独立 所有型号 | |
| 并排(SBS) | 名称以S...开头的型号。 |
| 并排放置箱之间相隔70mm 如果未遵守间距，冰壁之间会冷凝水。 | 所有无侧壁加热的型号 此箱侧形成 Fig.2 |
按单独的安装说明组装冰箱。
2.4 电气连接
警告
安装不当会造成火灾危险!
如果电源线或插头与冰箱背面接触，电源线或插头可能会因冰箱振动而损坏甚至引起短路。
▶ 安装冰箱时，请确保没有电源线被卡夹在冰箱下方。
▶ 安装设备时，不要接触插头或电源线。
▶ 在处于冰箱背面区域内的插座上不要连接任何设备。
▶ 不得在冰箱背面放置和运行多个插座或配电板以及其他电子设备（例如：卤素变压器）。
3 配置尺寸

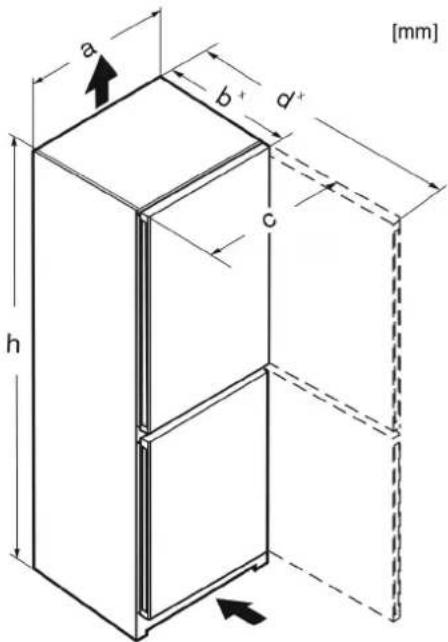

* 如果冰箱带有随附的壁距调整垫片，则尺寸会增加 15 mm（参见 7 安装壁距调整垫片）。
4 通风规定
注意
通风不充分，会因为过热而产生损毁危险！
通风较小可能导致压缩机损毁。
注意充分通风。
▶ 注意通风规定。
如果将冰箱内置到厨房单元中，则必须遵守以下通风要求：
- 设备背面的间隔肋条用于保证充分通风。末端位置不得放置于凹陷处或裂口位置。
- 通常：通风横截面越大，设备工作越节能。
5 运输设备
首次开机运行时：运输已包装的设备。
▶ 在首次开机运行后的运输时（例如搬家时）：无装载物运输设备。
▶ 竖立运输设备。
▶ 由两名人员运输设备。
6 拆开冰箱包装
若冰箱在连接前损坏，请立即询问供货商。
▶ 检查冰箱和包装是否有运输损坏。如果您怀疑有任何损坏，请立即联系供货商。
▶ 取下冰箱背面和侧壁上所有妨碍正常安装或通风/排气的材料。
从设备上移除所有保护膜。请勿使用任何尖锐或锋利的物品！
7 安装壁距调整垫片
使用墙壁距离调整垫片可使冰箱到标示的能耗，并且在高湿度环境下不会产生冷凝水。冰箱深度增加约 15 mm。在不使用墙壁距离调整垫片的情况下，虽然冰箱能运转良好，但能耗稍高。
冰箱带有随附的墙壁距离调整垫片：在冰箱背面的左侧和右侧下方安装墙壁距离调整垫片。
门可能会撞到墙上并由此造成损坏。玻璃门上破损的玻璃可能会导致受伤！
▶ 保护门不碰撞到墙壁。将门挡，例如毛毡门挡安装到到墙上。
可以通过客户服务部补订将门限制在 90^ 开启状态的开启限制装置。
警告
冰箱不稳定会造成受伤和损坏危险!
冰箱可能倾翻。
▶ 按照说明书固定冰箱。
警告
火灾和损坏危险!
不要将散热设备，例如微波炉、烤面包机等等放在设备上！
确保满足下列前提条件：
□ 只能在未装载的状态下移动冰箱。
□ 只能在有人帮助的情况下安放冰箱。
9 调整冰箱
小心
冰箱门翻倒或掉落可能会造成人身伤害和损害风险！如果未正确将底部托架上的附加垫脚放置在地板上，门可能会掉落或者冰箱可能会翻倒。可能导致财产损失和人身伤害。
▶ 旋出托架上的附加垫脚，直至垫脚平置于地板。
▶ 然后继续旋转 90°。
▶ 用附带的叉形扳手在垫脚 (A) 上方，并借助水平仪固定，水平校准设备。
▶ 然后支撑门：旋出托架 (B) 的垫脚，直至垫脚平置于地板，然后继续旋转 90°。
▶ 然后支撑门：使用 SW10 开口扳手旋出托架 (B) 的垫脚，直至垫脚平置于地板，然后继续旋转 90°。
10 完成安放后
▶ 拆下机壳外面的保护薄膜。
▶ 拆下不锈钢后壁的保护薄膜。
▶ 拆除所有运输安全部件。
▶ 清洁冰箱。（参见使用说明书）
请记下设备类型（型号、编号）、设备名称、设备编号/序列号、购买日期和经销商地址。
11 处理包装
警告
包装材料和薄膜会造成窒息！
不要让孩子玩耍包装材料。
包装是采用可重复利用的材料制造：
- 瓦楞纸板/硬纸板
- 部件由发泡聚苯乙烯制成
- 薄膜和袋子用聚乙烯制成
- 捆扎带用聚丙烯制成。
- 已钉牢的木框，带有由聚乙烯制成的垫片*
▶ 将包装材料送到正式的收集站。
12 所用符号的说明
 | 执行该操作步骤时存在受伤危险!注意安全提示! | |
 | 本说明书适用于多个型号。只有当适用于您的设备时,才可执行此步骤。 | |
 | 安装时,请注意说明书文本中的详细说明。 | |
 | 此章节既适用于单门冰箱,也适用于双门冰箱。 | |
 | ||
 | 请在可选型号之间选择:门挡位于右侧的冰箱或门挡位于左侧的冰箱。 | |
 | ||
 | IceMaker 和/或 InfinitySpring 需要执行安装步骤。 | |
 | 只需拧松或稍微拧上螺栓。 | |
 | 拧紧螺栓。 | |
 | 请检查,您所用的冰箱型号是否需要执行以下步骤。 | |
 | 请检查,所用组件的安装是否正确/位置是否正确。 | |
 | 请测量给定的尺寸,并在必要时进行校正。 | |
 | 安装工具:米尺 |
13 门止挡更换
工具
Fig. 4
警告
冰箱门脱落有造成伤害的危险!
如果没有充分拧紧支承部件，那么冰箱门可能脱落。这可能导致严重的伤害。此外，冰箱门可能没有关闭，这样冰箱无法正常制冷。
▶ 用 4 Nm 拧紧托架/轴承螺栓。
▶ 检查所有螺丝，必要时重新拧紧。
Fig. 5

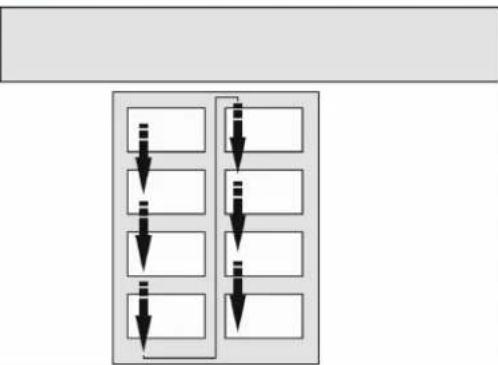

注意阅读方向。
13.1 取下冰箱上方门
提示
▶ 取下冰箱门之前将食品从门边存放架中取出，防止食品掉落。
冰箱门密封件损坏时，可能无法正确闭合冰箱门，且制冷温度不够低。
▶ 使用螺丝刀时不要损坏冰箱门密封件！

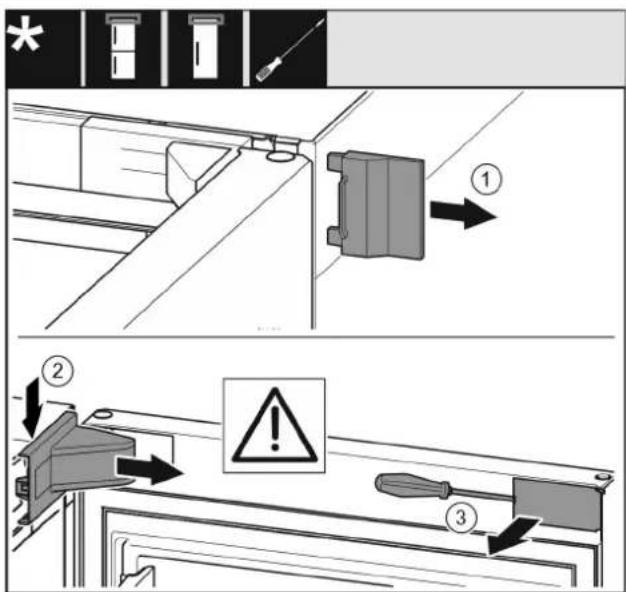

▶ 取下外盖。Fig. 6 (1)
▶ 拆卸并松开托架盖。取下托架盖。Fig. 6 (2)
▶ 使用带槽螺丝刀松开隔板并把它转到一边。Fig. 6 (3)
小心
翻开冰箱门时有受伤危险！
▶ 握紧冰箱门。
▶ 小心放下冰箱门。
▶ 小心拆下安全盖。Fig. 7(1)

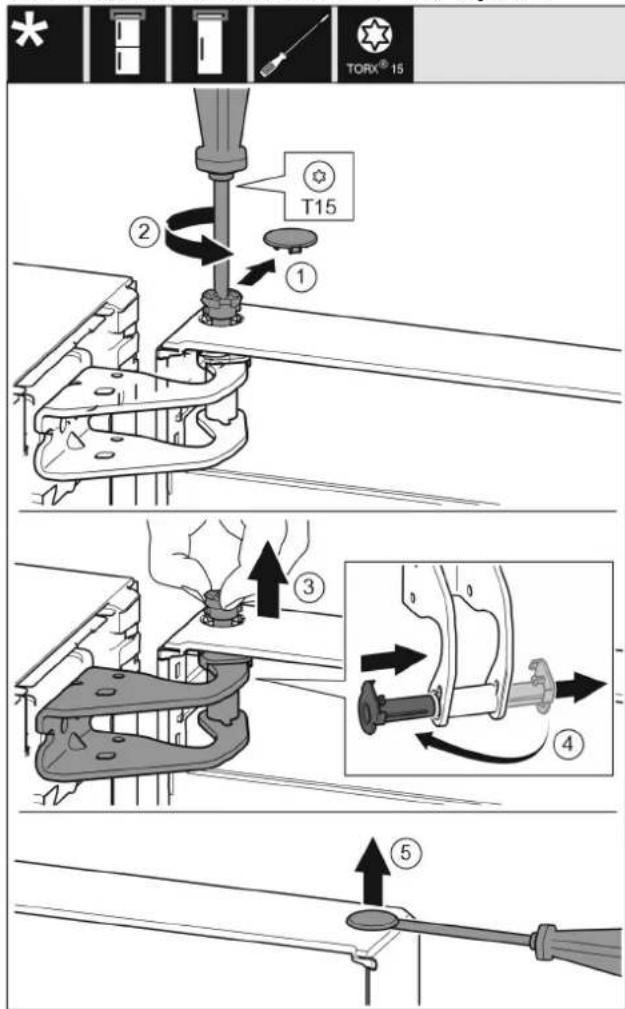

▶ 用 T15 螺丝刀拧下一枚螺栓。Fig. 7(2)
▶ 抓紧门并用手指拔出螺栓。Fig. 7(3)
▶ 将轴衬从导向装置拉出。从另一边装入并卡到位。Fig. 7(4)
▶ 抬起冰箱门并放在旁边。
▶ 用带槽螺丝刀小心地从门轴衬上提起堵头并将其拉出。
Fig. 7(5)

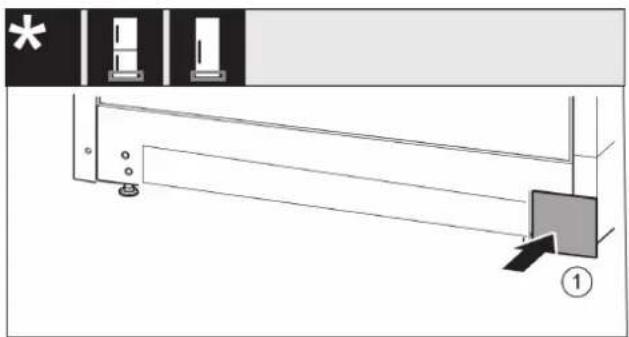

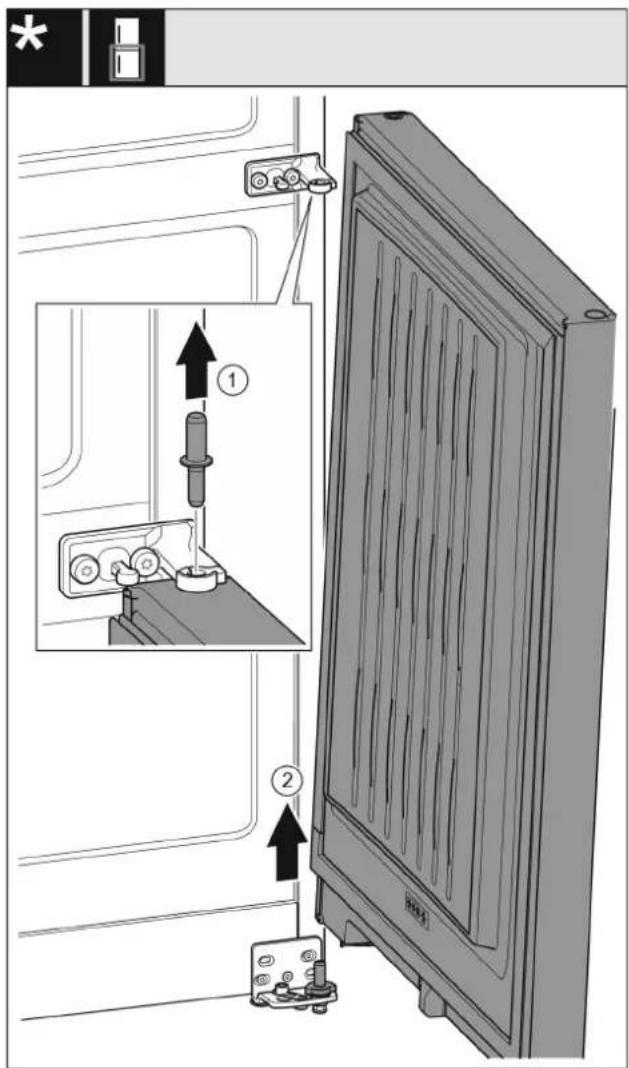

13.2 取下冰箱下方门
▶ 将托架安装到另一侧，并借助 T20 螺丝刀旋紧。用螺钉 2 从底部的中心开始。Fig. 15 (2)
▶ 拧紧螺钉 3 和 4。Fig. 15 (3,4)
▶ 将轴承螺栓完全装入。同时注意止动凸轮需指向后方。
Fig. 15 (5)
Fig. 20
▶ 将冰箱门放置在中间的轴承螺栓上。
▶ 将门的上方对准托架中的开口。Fig. 20 (1)
▶ 放入螺栓并用 T15 螺丝刀拧紧。Fig. 20 (2)
安装冰箱门安全装置的安全盖：放入安全盖并检查其是否紧贴在门上。否则，需将螺栓完全插入。Fig. 20 (3)
▶ 放上堵头。Fig. 20 (4)
13.9 校准冰箱门
警告
冰箱门脱落有造成伤害的危险！
如果没有充分拧紧支承部件，那么冰箱门可能脱落。这可能导致严重的伤害。此外，冰箱门可能没有关闭，这样冰箱无法正常制冷。
▶ 用 4 Nm 的扭矩拧紧托架。
▶ 检查所有螺丝，必要时重新拧紧。
可能需要通过下方托架和中间托架内的两个长方形孔校准冰箱门，使其与冰箱外壳对齐。对此用附带的 T20 工具将下方托架里中间的螺钉拧下。用 T20 工具或 T20 螺丝刀稍微拧松其余的螺钉，并通过长方形孔校准。用 T20 工具松开中间托架的螺钉，并且通过长方形孔校准中间托架。
▶ 支撑门：使用 SW10 开口扳手旋出下方托架的垫脚，直至垫脚平置于地板，然后继续旋转 90°。
13.10 放上盖板
适用于无关门阻尼器的设备：
门已打开90°。

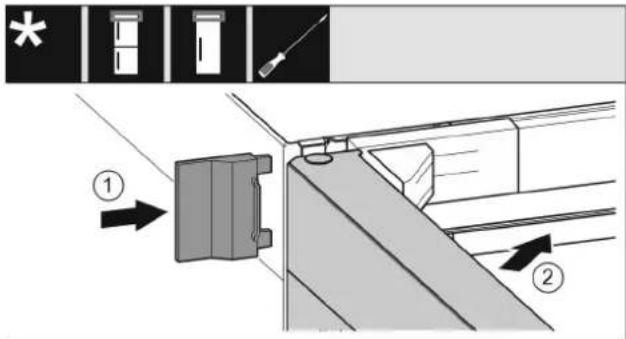

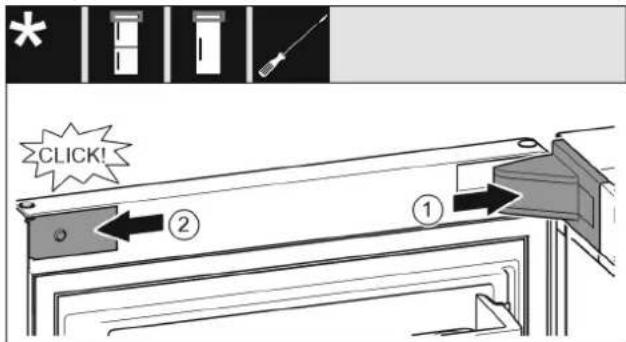

▶ 放上并插入托架盖，如有必要小心地按压分开。Fig. 21 (1)
▶ 将隔板放置到侧面并插入。Fig. 21 (2)
▶ 请勿使用延长电缆。
▶ 请勿使用延长线。
注意
连接不正确。
电气装置损坏。
冰箱不要与孤岛变流器例如太阳能发电设备和汽油发电机连接。
提示
只能使用附带的电源线。
▶ 可与客户服务部门订购更长的电源线。
Fig. 23 制冷/冷冻组合/冰柜/全空间 BioFresh 冰箱

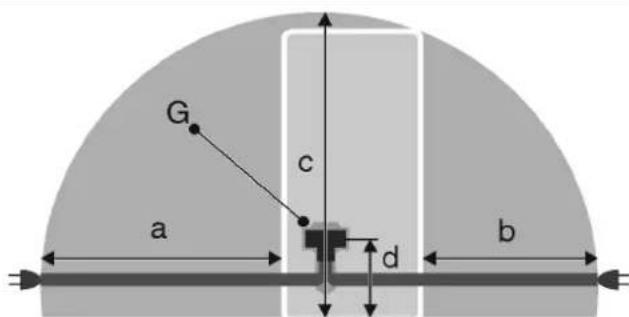

对于 750 mm 宽的冰箱：
a \~ 1725 mm
| 对于 750 mm 宽的冰箱: | |
| b ~ 1325 mm | |
| c ~ 2100 mm | |
| d ~ 200 mm | |
| G 冰箱插头 |
确保满足下列前提条件：
- 安装位置的电流类型和电压与铭牌上的说明相符。
- 插座按规定接地并且电气安全。
- 保险丝的释放电流在 10 和 16 A 之间。
- 插座易于插入。
- 插座不是在冰箱后面，而是在区域 a 或 b 内 Fig. 23 (a, b, c)。
▶ 检查电气连接。
▶ 将设备插头 Fig. 23 (G) 插入设备背面。确保正确地插入到位。
▶ 将电源插头连接到电源。
▷ Liebherr 商标出现在屏幕上。
▷ 显示屏切换到待机符号。
