用户手册 ICBNh 5183 LIEBHERR

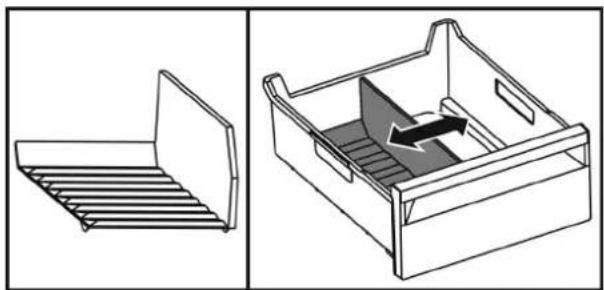

8.18 灵活的冷冻抽屉分隔器.... 25

9 维护 25

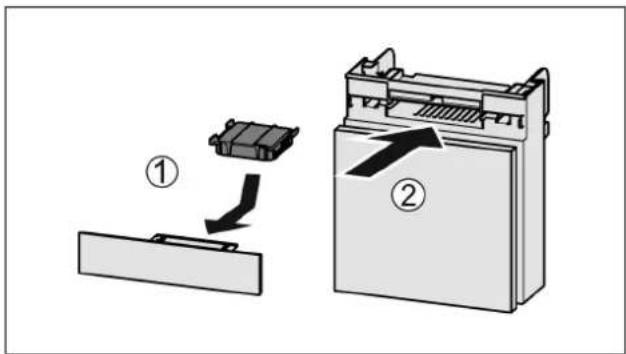

9.1 FreshAir 活性炭过滤器.... 25

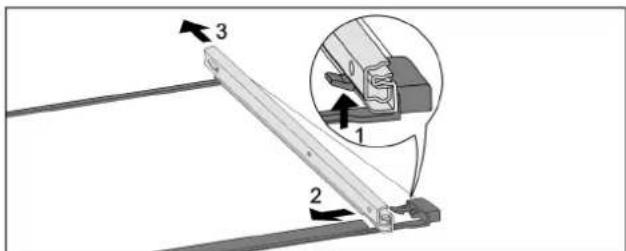

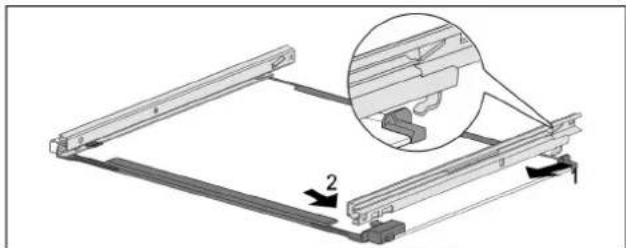

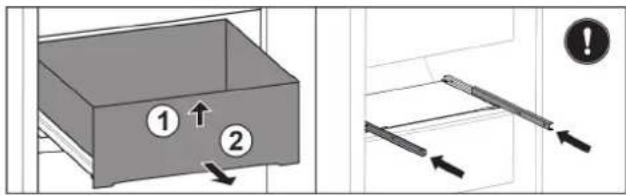

9.2 拆卸 / 安装拉出系统..... 26

9.3 给冰箱除冰.... 26

9.4 清洁冰箱.... 26

10 客户帮助.... 27

10.1 技术数据..... 27

10.2 运行噪音.... 28

10.3 技术故障.... 28

10.4 客户服务部门.... 29

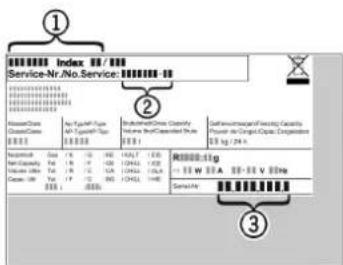

10.5 铭牌.... 29

11 停机.... 29

12 废弃处理.... 30

12.1 设备废弃处理准备.... 30

12.2 以环保方式对设备进行废弃处理.... 30

13 产品中有害物质的名称及含量.... 30

制造商不断致力于各型号和品牌的进一步开发。所以请您理解，我们必须保留在样式、装备和技术上进行修改的权利。

符号 说明
	阅读说明书为了了解您的新冰箱的所有优点,请仔细阅读本说明书中的提示。
	完整的在线说明书您可通过扫描说明书封面上的二维码home.liebherr.com/fridge-manuals输入服务代号在线查看详细说明。服务代号请参阅铭牌:Fig.例图
	检查冰箱检查所有部件是否有运输损坏。如有投诉,请您联系经销商或客户服务部。
	偏差本说明书适用于多个型号,可能存在偏差。仅适用于特定冰箱的段落用星号(*)标注。
	操作说明和操作结果操作说明用▶标注。操作结果用▶标注。
	视频在 Liebherr-Hausgeräte 的 YouTube 频道上有冰箱视频可供使用。

本使用说明书适用于：

ICBNh 51...

提示

如果您冰箱的设备名称中含有 N，代表它是 NoFrost 冰箱。

1 设备一览

1.1 发货范围

检查所有部件是否有运输损坏。如有投诉，请联系经销商或客户服务部门。（参见10.4 客户服务部门）

发货范围包括：

• 内置设备
• 装备（根据型号）
• 安装材料（根据型号）
• "Quick Start Guide"
• "Installation Guide"

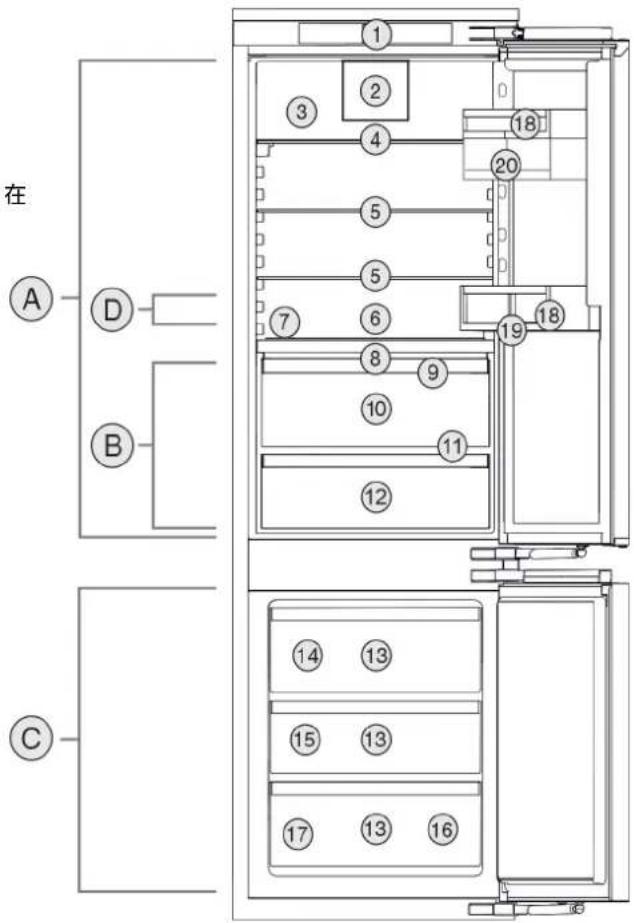

1.2 设备和装备一览

在 A D B C

Fig.1 例图
温度区

(A) 冷藏区 (C) 冷冻区
(B) BioFresh
(D) 最冷的区域

装备

(1) 操作元件 (11) 排放口
(2) 带 FreshAir-活性炭过滤器的风机
(3) 干燥后壁
(4) 可分离式搁板
(5) 搁板

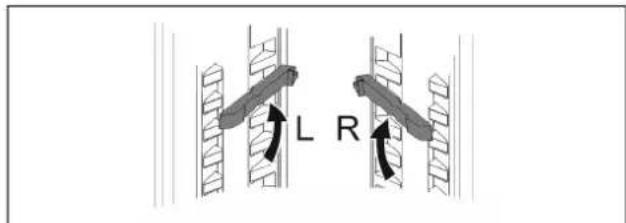

(6) 烤盘位

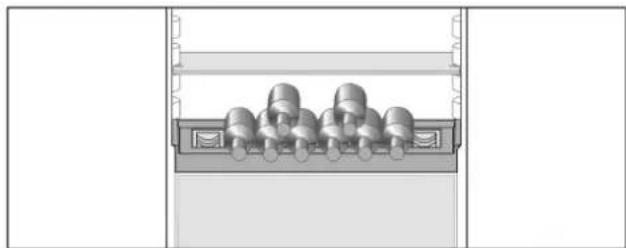

(7) 可调瓶架
(8) HydroBreeze
(9) Fruit & Vegetable-Safe 的盖子
(10) Fruit & Vegetable-Safe

(12) Fish & SeaFood-Safe
(13) 冷冻抽屉
(14) IceMaker
(15) VarioSpace
(16) 冷冻托盘
(17) 铭牌

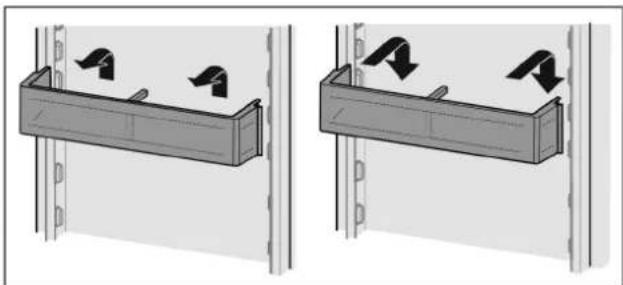

(18) 门边存放架

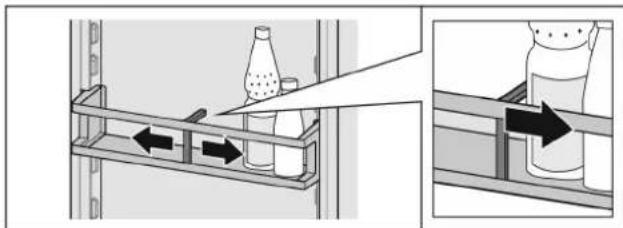

(19) 瓶子固定架
(20) VarioBoxen

提示

交货时排列存放架、抽屉或篮筐的方式有助于最大限度地提高能源效率。更改给定的嵌入方案内的布置，例如冷藏区中的搁板，对能源消耗没有影响。

1.3 SmartDevice

SmartDevice 是您冷藏/冷冻设备的联网解决方案。

如果您的设备支持 SmartDevice 或已为此做好准备，则可以将其快速、简单地接入到您的 WLAN 中。借助 SmartDevice 应用程序，可以从一个移动式终端设备上操作您的设备。在 SmartDevice 应用程序中为您提供了额外的功能和设置选项。

已为 SmartDevice 做好准备的设备：

您的设备已为 SmartDeviceBox 的使用做好准备。您必须首先购买并安装 SmartDeviceBox。为了将您的设备与 WLAN 相连，您必须下载 SmartDevice 应用程序。

更多有关 smartdevice.liebherr.com

SmartDevice 的信

息：

下载 SmartDevice 应用程序：

在安装并配置 SmartDevice 应用程序之后，您可以借助 SmartDevice 应用程序和设备功能 WLAN (参见 WLAN) 将设备接入到您的 WLAN 中。

提示

在以下国家无法提供SmartDevice功能：俄罗斯、白俄罗斯、哈萨克斯坦。

您无法使用 SmartDeviceBox。

1.4 设备的使用范围

规定使用

设备仅适合在家庭或类似于家庭的环境中用于食品的冷却。包括在下列情况中的使用

• 在私人餐厅，早餐店中；
• 在别墅、宾馆、旅店和其他宿营地中供客人使用；
• 在承办酒席时，和类似的批发服务。

不允许其他的使用方式。

可预见误用

严禁下列应用：

• 存放和冷却药品、血浆、实验室药物或符合医学产品准则 2007/47/EG 的物质和制品
• 在户外使用湿度很高
• 应用在具有爆炸危险的区域

违规使用该设备可能导致存放的物品损坏或腐烂。

气候等级

设备是根据气候等级设计用于在限制的环境温度下工作。铭牌上印有与您设备相关的气候等级。

提示

▶为保证无故障运行，遵守规定的环境温度。

气候等级 用于环境温度
SN 10 °C 至 32 °C
N 16 °C 至 32 °C
ST 16 °C 至 38 °C
T 16 °C 至 43 °C
SN-ST	10 °C 至 38 °C
SN-T	10 °C 至 43 °C

1.5 一致性

检查制冷剂循环是否密封。冰箱在安装状态下符合相关的安全规定以及相应的准则。

欧盟符合性声明的全文可从以下网址获得：www.Liebherr.com

BioFresh 抽屉符合 DIN EN 62552:2020 冷藏抽屉的要求。

2 一般安全提示

小心保管本使用说明，如有必要转交给下一个用户。

请在使用前认真阅读使用说明，以便按规定、安全使用冰箱。始终遵循其中包含的指示、安全提示和警告提示。这对于安全、无故障安装和运行冰箱至关重要。

对使用者的危险：

• 儿童和有生理、心理或精神障碍，或者缺乏使用经验和相关知识的人，只有当有专人监管或指导他们安全使用冰箱，并获悉由此可能引起的危险时，方可操作此冰箱。儿童不得玩耍冰箱。儿童不得在无人监管的情况下清洁和维护冰箱。3-8岁的儿童可以为冰箱装货和卸货。在无人持续监管的情况下，小于3岁的儿童必须远离冰箱。
  插座必须能够轻松接触到，以便能在紧急情况下快速将冰箱与电流断开。插座必须位于冰箱背部范围之外。
• 将设备与电源断开时，始终抓住插头。不要拉电缆。
• 出现故障时拔出电源插头或者关闭保险装置。
• 不要损坏电源连接线。不要使用损坏的电源连接线运行设备。
• 如果电源线损坏，则必须更换成从制造商或其客户服务人员处购买的专用电缆或专用组件。
• 冰箱的修理和干预只能由客户服务人员或其他接受过培训的专业人员完成。
• 只能按使用说明的规定安装、连接以及清理设备。
• 只能操作安装完成的设备。
• 特殊光源，例如冰箱上的 LED，用于冰箱内部照明，而不适合用于室内照明。
• 生产商对由于错误固定水连接装置造成的损失概不负责。

火灾危险：

- 此冰箱含有环保、但易燃的制冷剂。流出的制冷剂可能自燃。只允许经过授权的客户服务人

员维护此冰箱，否则会面临危险。在Queensland（昆士兰州），经过授权的服务人员必须持有碳氢制冷剂气体工作许可证，才能进行打开或填充气体设备的维护或修理工作。

- 所含有的制冷剂（铭牌上说明）是环保的，但易燃。漏出的制冷剂可能自燃。

• 不要损坏制冷回路的管道。
• 不要在设备内使用火源。
  · 在设备内部不能使用电气设备（例如：蒸汽清洁设备、加热器、冰激淋机等等）。

• 如果制冷剂泄漏：清除泄漏位置附近的明火或火源。使室内通风良好。通知客户服务部门。

• 请勿将易爆物品或装有可燃发酵剂的喷雾器，如丁烷、丙烷、戊烷等存放于设备内。根据印制的内容或火焰标志来识别出相应的喷雾器。可能溢出的气体会由于导致电气部件引起燃烧。

• 让燃烧的蜡烛、灯和其他有明火的物品远离设备，以避免设备着火。
• 警告：不得关闭冰箱外壳或安装外壳中的通风孔。
• 警告：请勿使用非制造商推荐的任何其他机械辅助工具或其他方式来加速除霜过程。
• 警告：请勿损坏制冷剂循环。
• 酒精饮料或其它装有酒精的容器只能密封存放。可能溢出的酒精会由于电气部件引起燃烧。

坠落和翻倒危险：

- 不可将基座、抽屉、拉门等当作踏板使用或用作支撑。尤其是孩子必须遵守这一规定。

食物中毒的危险：

- 不要吃喝存放过久的食品。

冻伤、麻木和疼痛的危险：

• 避免皮肤长时间与冰冷的表面或冷藏/冰冻品接触或者采取保护措施，例如使用手套。
• 请勿立即食用和食用过冷的冰激淋、沙冰或者冰块。

受伤和损坏危险：

• 热蒸汽会造成损坏。不要使用电气加热或蒸汽清洁设备，明火或除冰喷射装置进行除冰。
• 不要用尖利的物品除冰。

压伤危险：

- 在打开和关闭门时不得将手伸入铰链。手指可能挤伤。

设备上的符号：

符号位于压缩机上。该符号涉及压缩机中的油品并指明下列危险：油品被吞入或吸入呼吸道可能存在致命危险。该提示仅适用于回收利用过程。在正常运行过程中不存在任何危险。

此标识位于压缩机上，并用于标记可燃危险材料的危险。不要取下贴纸。

此贴纸或类似贴纸可能位于冰箱的背面。此类贴纸表明门和/或壳体中存在真空隔热板(VIP)或珍珠岩板。该提示仅适用于回收利用过程。不要取下贴纸。

请遵守警告提示和其他章节中的其他特别提示：

	危险	指出如果不加避免,将导致死亡或严重身体伤害的直接危险情况。
	警告	指出如果不加避免,可能导致死亡或严重身体伤害的危险情况。
	小心	指出如果不加避免,可能导致轻微或中度身体伤害的危险情况。
	注意	指出如果不加避免,可能导致物质损失的危险情况。
	提示 指出有用的说明和技巧。

3 Touch & Swipe 显示屏工作原理

您可以使用 Touch & Swipe 显示屏操作冰箱。使用 Touch & Swipe 显示屏（以下简称显示屏），您可通过点击或滑动选择设备功能。如果在 10 秒内未在显示屏上执行任何操作，显示屏会跳至上一级菜单或直接跳回到状态显示。

3.1 导航和符号说明

图像中的各种符号用于显示屏导航。下表介绍了这些符号。

符号	说明
	短时触摸显示屏:激活/禁用功能。确认选择。打开子菜单。
	长时触摸显示屏达指定时间(如3秒):激活/禁用功能或值。
	向右或向左滑动:在菜单中导航。
符号 说明	短时触摸返回符号:回跳一个菜单层。
	长时触摸返回符号3秒钟:跳回到状态显示。
	带时钟的箭头:超过10秒后,显示屏上会出现以下显示。
	带时间说明的箭头:指定时间过后,显示屏上会出现以下显示。
	“打开设置菜单”符号:导航至设置菜单并打开设置菜单。如有必要:在设置菜单中导航至所需功能。(参见3.2.1打开设置菜单)
	打开“高级菜单”符号:导航至高级菜单并打开高级菜单。如有必要:在高级菜单中导航至所需功能。(参见3.2.2高级菜单)
10秒钟内无任何操作	如果在10秒内未在显示屏上执行任何操作,显示屏会跳至上一级菜单或直接跳回到状态显示。
打开门并再次关闭。	如果打开门并立即再次关闭,显示屏会直接跳回到状态显示。

注意：显示屏的图像带有英文术语显示。

3.2 菜单

设备功能分为不同菜单：

菜单	说明
主菜单 如果开启冰箱,会自动进入主菜单。从这里导航至最重要的冰箱功能、设置菜单和高级菜单。
设置菜单	设置菜单包含更多用于设置冰箱的冰箱功能。
高级菜单	高级菜单包含用于设置冰箱的特殊冰箱功能。通过数字代码151保护高级菜单的访问入口。

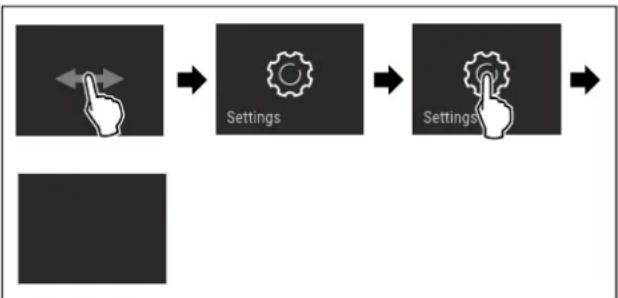

3.2.1 打开设置菜单

Fig. 2 例图
▶ 按图执行操作步骤。
设置菜单已打开。

▶ 如有必要：导航至所需功能。

3.2.2 高级菜单

Fig. 4 例图，使用数字代码 151 访问
▶ 按图执行操作步骤。
▷ 高级菜单已打开。
▶ 如有必要：导航至所需功能。

3.3 睡眠模式

如果1分钟不触摸显示屏，显示屏将切换到睡眠模式。在睡眠模式下，显示屏亮度变暗。

3.3.1 结束睡眠模式

▶ 用手指短时触摸显示屏。
▷ 睡眠模式已结束。

4 投入使用

4.1 开启冰箱（首次调试）

确保已满足下列前提条件：

□ 已根据安装说明书安装并连接好冰箱。
□ 已移除冰箱内部和冰箱上的所有透明胶带、粘合薄膜和保护膜以及运输保险装置。
□ 已从抽屉中取出所有广告插页。
☐ 已了解 Touch & Swipe 显示屏工作原理。（参见 3 Touch & Swipe 显示屏工作原理）

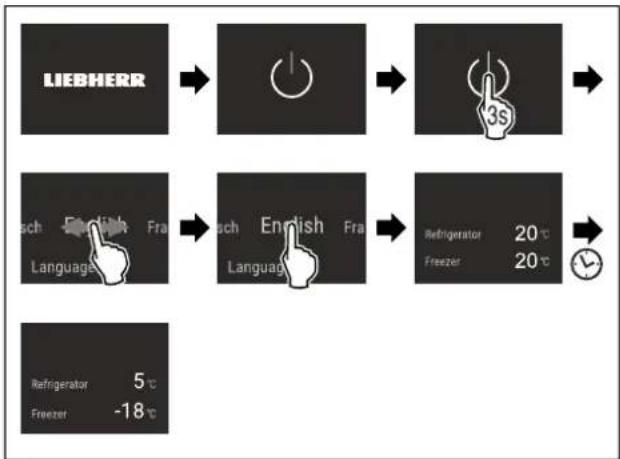

通过 Touch & Swipe 显示屏开启冰箱：

▶ 如果显示屏处于睡眠模式：短时触摸显示屏。
▶ 按图执行操作步骤。

Fig. 5 例图

▷ 显示状态显示。
冰箱冷却至出厂设置的目标温度。
以演示模式启动冰箱（状态显示器显示 DEMO）：如果冰箱以演示模式启动，您可以在接下来的 5 分钟内停用演示模式。（参见 演示模式）

更多信息：

• 启用 IceMaker。(参见 4.2 启用 IceMaker)
• 启用 HydroBreeze。〔参见 4.3 启用 HydroBreeze〕
• 启用 SmartDevice。〔参见 1.3 SmartDevice〕和〔参见 WLAN〕

提示

制造商建议：

▶ 放入食品：等待约 6 小时，直到达到设定温度。
▶ 将冷冻品放置在 -18^ 或更冷的温度下。
▶ 注意存放提示。(参见 5.1 存放提示)

提示

您可以通过 Liebherr-Hausgeräte 网店购买附件，网址为 home.liebherr.com/shop/de/deu/zubehor.html。

4.2 启用 IceMaker

如果您的冰箱配备 IceMaker，则必须在首次使用前清洁 IceMaker。

确保已满足下列前提条件：

□ 已建立水连接。参见 Installation Guide 或安装说明。
□ 冰箱已完全安装好并且已连接。
▶ 清洁 IceMaker。(参见 9.4.5 清洁 IceMaker)

4.3 启用 HydroBreeze

如果您的冰箱配备 HydroBreeze，则必须在首次使用前清洁 HydroBreeze。

确保已满足下列前提条件：

□ 冰箱已完全安装好并且已连接。

▶ 清洁 HydroBreeze。(参见 9.4.4 清洁 HydroBreeze)
▶ 装满水箱。(参见 8.9.1 装满水箱)
▶ 激活 HydroBreeze。〔参见 HydroBreeze〕

5 存放

5.1 存放提示

警告

火灾危险

▶ 制造商不建议在设备的食品区使用电子装置。

提示

如果通风不充分，能耗升高，制冷功率减小。
▶ 保持通风口始终畅通。

注意以下存放规定：

• 保持后壁内侧的通风槽畅通。
• 保持风机上的通风口畅通。
• 在冷冻区：妥善包装食品。
• 容易吸收或释放气味的食品包装在密闭容器中或盖住。
• 用干净、密闭的容器包装生肉或生鱼。这样可以防止肉或鱼接触或滴落到其他食品上。
• 将液体保存在密闭容器中。
• 食品存放应保持一定距离，保证空气能良好循环。
• 按照包装上的说明存放食品。
• 始终注意包装上的保质期。

提示

不遵守这些准则会导致食品变质。

5.2 冷藏区

借助冰箱中的空气循环，能设置不同的温度区。您可以在冰箱和装备一览中找到不同的温度区。（参见1.2设备和装备一览）

5.2.1 食品分类

▶ 上部和门：存放黄油、奶酪、罐头和管状食品。
▶ 最冷的温度区：存放容易变质的食品，如做好的菜肴。

5.3 BioFresh

与传统冷藏相比，BioFresh 延长某些新鲜食品的存放时间。

提示

温度下降到 0^ C 以下时，食品会被冷冻。

▶ 怕冻的蔬菜（例如黄瓜、茄子、胡瓜）和怕冻的热带水果应存放在冷藏区。

5.3.1 Fruit & Vegetable-Safe

在此设置了接近 0^ 的存放环境。严密的盖子可长期确保湿度。这种存放环境适合存放自湿度高的无包装食品（例如沙拉、蔬菜、水果）。

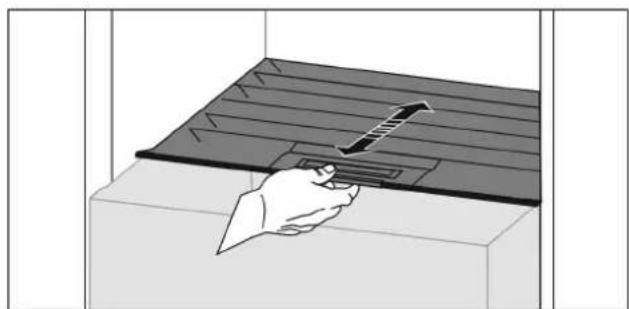

抽屉内的空气湿度取决于内部冷藏品的含水量和打开次数。您可以自己调节空气湿度。(参见 8.8 湿度调节)

食品分类

▶ 存放无包装的水果和蔬菜。
如果湿度过高：
▶ 调节空气湿度。(参见 8.8 湿度调节)

在此设置了接近 0^ C 的存放环境。这种存放环境适合敏感的食品（例如奶制品、肉、香肠）。

食品分类

▶ 存放干燥或有包装的食品。

5.3.3 Fish & Seafood-Safe

在此设置了 -2^ 和 0^ 的存放环境。这种存放环境适合干燥或有包装的食品（例如奶制品、肉、鱼、海鲜、香肠）。

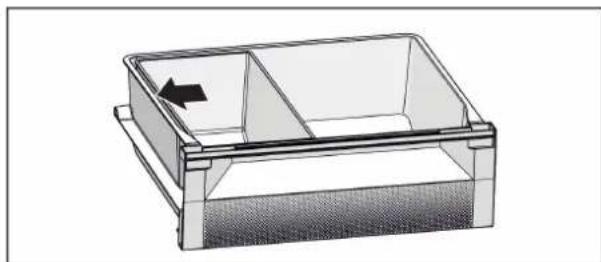

抽屉中包含一个可以移动或取出的 Fish & Seafood 存放盒。

您可以通过 Touch & Swipe 显示屏设置温度。只有在装入了 Fish & Seafood 存放盒的情况下，才能划分为不同的温度区。(参见 温度)

可以使用下列温度组合：

Fig. 6

食品分类

Fig. 7
实现最佳冷却功能：按图放置 Fish & Seafood 存放盒 [参见 Fig. 7]。
▶ 温度区 -2 ℃：存放新鲜海鲜或鱼。 ▶ 温度区 0 ℃：存放奶制品或有包装的肉类。

提示

在 0^/0^ 温度组合时达到最佳能耗性能。

在温度组合 -2^ / 0^ 和 -2^ / -2^ 时，能量消耗略微升高。

5.4 冷冻区

此处为 -18^ C 的干燥、霜冻储存气候。霜冻存放环境适合将冷冻食品存放几个月、制造冰块或冷冻新鲜食品。

5.4.1 冷冻食品

冷冻量

在 24 小时内最多可以冷冻多少的新鲜食品，参见铭牌（参见 10.5 铭牌）上的“冷冻能力 ... kg/24h”。

为了使食品迅速冻透，每个包装不应超过以下分量：

• 水果和蔬菜不超过 1 kg
• 肉不超过 2.5 kg

使用 SuperFrost 冷冻食品

根据冷冻量，您可以在冷冻前启动 SuperFrost（参见 SuperFrost），以达到更低的冷冻温度。
▶ SuperFrost 在冷冻量大于约 2 kg 时激活。
激活 SuperFrost 的时间取决于冷冻量：

冷冻量 SuperFrost 激活的时间
冷冻量较少	大约在冷冻前6小时激活 SuperFrost。一旦冰箱自动关闭 SuperFrost 后,即可放入食品。
最大冷冻量	大约在冷冻前24小时激活 SuperFrost。一旦冰箱自动关闭 SuperFrost 后,即可放入食品。

食品分类

小心

玻璃破碎有致伤危险!

装有饮料的瓶子和罐头可能在冷冻时爆炸。这尤其适用于碳酸饮料。

▶ 已在 SmartDevice 应用程序中激活 BottleTimer 功能时，才能冷冻瓶子和罐头。

冷冻量 食品分类
冷冻量较少	将包装好的食品放入所有抽屉。如果可以将食品放入靠近后壁的抽屉后部。
最大冷冻量	将包装好的食品放入所有抽屉。如果可以将食品放入靠近后壁的抽屉后部。

5.4.2 解冻食品

警告

食物中毒危险!

▶ 不要再冷冻已解冻的食物。
▶ 应尽快处理已解冻的食品。

您可以通过不同方式解冻食品：

• 在冷藏区内
• 微波炉内
• 烤炉/热风炉内
• 在室温下
  ▶ 仅按需取出食品。

5.4.3 冷冻托盘

通过冷冻托盘可以冷冻浆果、香草、蔬菜和其它小的冷冻品，而不会将之冻结在一起。冷冻食品继续保持原来的形状，以后更容易分份。

此外可以将积冷器放在冷冻托盘中节省空间。
▶ 将无包装的食品隔开一定距离分放在冷冻托盘上。

5.5 储藏时间

规定的储藏时间为参考值。

有保质期说明的食品以包装上的日期为准。

5.5.1 冷藏区

适用包装上的保质期。

5.5.2 BioFresh

Meat & Dairy-Safe 中储藏时间的参考值
黄油 在 1°C最多90天
硬奶酪 在 1°C最多110天
牛奶 在 1°C最多12天
切片香肠 在 1°C最多8天
家禽 在 1°C最多6天
猪肉 在 1°C最多6天
牛肉 在 1°C最多6天
野味 在 1°C最多6天

提示

注意，富含蛋白质的食品更易变质。也就是说，贝类和甲壳类比鱼类变质快，鱼类比肉类变质快。

Fruit & Vegetable-Safe 中储藏时间的参考值
蔬菜、沙拉
朝鲜蓟 在 1°C最多14天
红甜菜 在 1°C最多28天
菜花 在 1°C最多21天
西兰花 在 1°C最多13天
菊苣 在 1°C最多27天
野莴苣 在 1°C最多19天
豌豆 在 1°C最多14天
羽衣甘蓝 在 1°C最多14天
胡萝卜 在 1°C最多80天
大蒜 在 1°C最多160天
球茎甘蓝 在 1°C最多14天
生菜 在 1°C最多13天
香草 在 1°C最多13天
葱 在 1°C最多29天
蘑菇 在 1°C最多7天
小红萝卜 在 1°C最多10天
球芽甘蓝 在 1°C最多20天
芦笋 在 1°C最多18天
菠菜 在 1°C最多13天
皱叶甘蓝 在 1°C最多20天
水果
杏 在 1°C最多13天
苹果 在 1°C最多80天
梨 在 1°C最多55天
黑莓 在 1°C最多3天
枣椰 在 1°C最多180天
草莓 在 1°C最多7天
无花果 在 1°C最多7天
蓝莓 在 1°C最多9天
覆盆子 在 1°C最多3天
红醋栗 在 1°C最多7天
甜樱桃 在 1°C最多14天
猕猴桃 在 1°C最多80天
桃子 在 1°C最多13天
李子 在 1°C最多20天
曼越橘 在 1°C最多60天
大黄茎 在 1°C最多13天
醋栗 在 1°C最多13天
葡萄 在 1°C最多29天

Fish & Seafood-Safe 中储藏时间的参考值
海鲜
蟹 在-2°C最多4天
贝类 在-2°C最多6天

Fish & Seafood-Safe 中储藏时间的参考值
寿司 在-2°C最多4天
鱼 在-2°C最多4天

5.5.3 冷冻区

不同食品储藏时间参考值
冰激淋	在-18°C	2至6个月
香肠,火腿	在-18°C	2至3个月
面包,烘烤食品	在-18°C	2至6个月
野味,猪肉	在-18°C	6至9个月
鱼,含脂肪	在-18°C	2至6个月
鱼,脱脂	在-18°C	6至8个月
奶酪	在-18°C	2至6个月
家禽,牛肉	在-18°C	6至12个月
蔬菜,水果	在-18°C	6至12个月

6 节能

• 始终确保良好的通风和排气。不要遮盖通风口和通风格栅。
• 确保风机通风槽始终畅通。
• 不要将设备安装在太阳直接照射的区域，或炉灶、取暖器及同类装置旁边。
• 能耗取决于安置条件，例如环境温度 [参见 1.4 设备的使用范围]。当环境温度升高，能耗也会升高。
• 打开设备的时间尽可能短。
• 温度设置的越低，能耗越高。
• 分类存放食品：home.liebherr.com/food。
• 将所有食物包装好，并盖上后保存。避免结霜。
• 仅按需求取出食品，以避免温度过度升高。
• 放入热菜：冷却到室温才能放入。
• 在冷藏室解冻冰冻食品。
• 假期较长时，使用 HolidayMode（参见 HolidayMode）。

7 操作

7.1 操作和显示元件

7.1.1 Status 显示屏

5 °C -2|-2 °C -18 °C ① ② ③

Fig. 8
(1) 冷藏区温度显示屏 (3) 冷冻区温度显示屏
(2) 温度显示 BioFresh (Fish & SeaFood-Safe)
此 Status 显示屏显示了设定的温度，并且是输出显示屏。从该处可以导航至功能和设置。

7.1.2 显示符号

显示的符号提供当前设备状态的信息。

符号 冰箱状态

待机 (Standby)

设备或温度区域已关闭。

脉动数

冰箱正在工作。温度脉动直至达到设定值。

脉动符号

冰箱正在工作。进行设置。

7.2 冰箱功能

7.2.1 冰箱功能提示

冰箱功能在出厂时已设定为确保冰箱功能齐全。

在更改、激活或禁用冰箱功能前，请确保已满足下列前提条件：

□ 您已阅读并理解关于显示屏工作原理的说明。
□ 您已熟悉冰箱的操作和显示元件。

关闭冰箱

通过此设置，可以关闭整个冰箱。

关闭整个冰箱

Fig. 9

Fig. 10
▶ 停用 IceMaker。
▶ 激活/禁用。
▷ 停用：显示屏变黑。

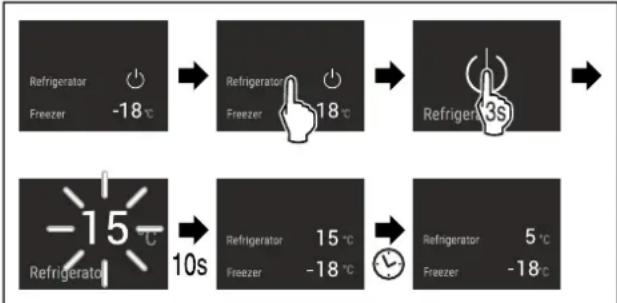

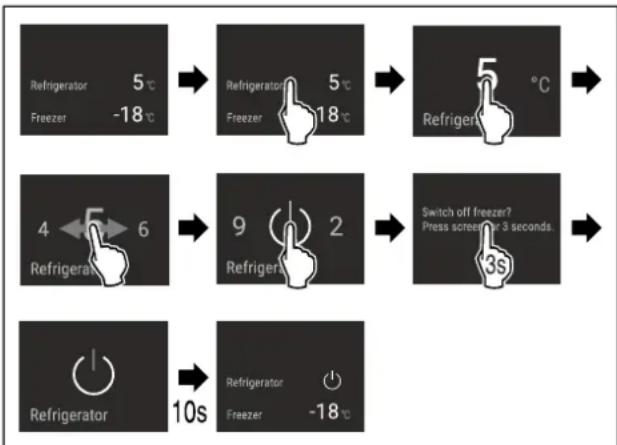

7.2.3 关闭和开启温度区

您可以分别关闭冰箱的各个温度区。

用途：

• 清洁
• 解冻

关闭冷藏区

确保已满足下列前提条件：

□冷藏区已清空。

Fig. 11 例图

▶ 按图执行操作步骤。
▷ 冷藏区已关闭。

启动冷藏区

Fig. 12 例图

▶ 按图执行操作步骤。
▷冷藏区启动。
▷ 冰箱冷却至最近设置的温度。

WLAN

利用该功能将您的设备与WLAN相连。之后，您可以在一台移动式终端设备上通过SmartDevice应用程序进行操作。您也可以利用该功能重新断开或重置WLAN连接。

为了将您的设备与WLAN相连，您需要SmartDeviceBox。

更多有关 SmartDevice 的信息：(参见 1.3 SmartDevice)

提示

在以下国家无法提供SmartDevice功能：俄罗斯、白俄罗斯、哈萨克斯坦。

您无法使用 SmartDeviceBox。

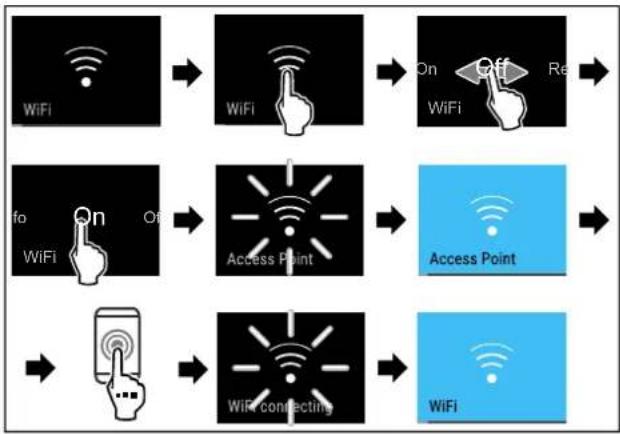

初次建立WLAN连接

确保满足下列条件：

□ 已购买并放入 SmartDeviceBox。〔参见 1.3 SmartDevice〕
□已安装 SmartDevice 应用程序（参见 apps.home.liebherr.com）。
SmartDevice 应用程序中的注册已完成。

Fig. 13

Fig. 14
▶ 按图执行操作步骤。
▷ 已建立连接。

断开WLAN连接

Fig. 16
▶ 按图执行操作步骤。
▷ 连接已断开。

重置WLAN连接

Fig. 18
▶ 按图执行操作步骤。
▷ WLAN 连接和其他 WLAN 设置已重置为出厂设置。

显示WLAN连接信息

Fig. 20 *
▶ 按图执行操作步骤。

温度

利用该功能设置温度。

温度取决于下列因素：

• 开门的频繁度
• 开门的持续时间
• 安装地点的室温
• 食物的类型、温度和数量

温度区 推荐设置

冷藏区

5°C

冷冻区

-18 °C

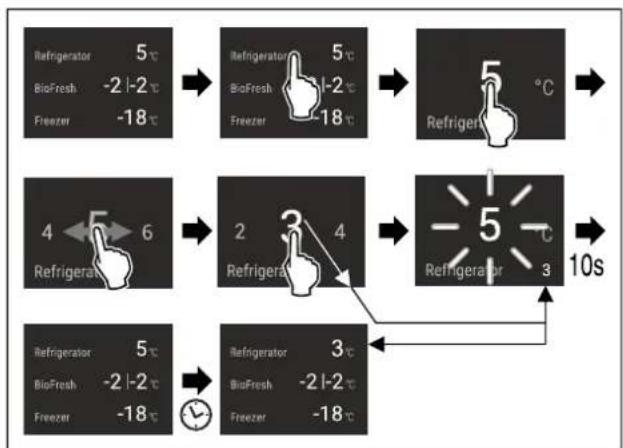

设置冷藏区的温度

Fig. 21
▶ 按图执行操作步骤。
▷ 温度已设置。

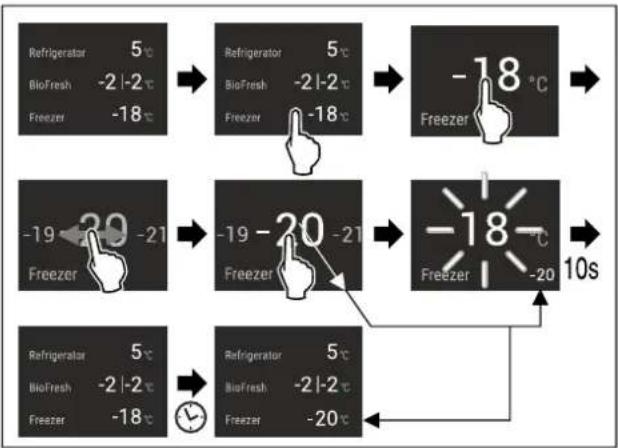

设置冷冻区的温度

Fig. 22
▶ 按图执行操作步骤。
▷ 温度已设置。
设置 BioFresh 的温度
可以在客户菜单中设置 BioFresh B-Value。

温度单位

此设置可以更改温度单位摄氏度 - 华氏度。

选择设置

▶ 设置数值。

BioFresh B-Value

BioFresh 区的温度在发货时设置为值 B5。显示屏上的状态显示器会显示 BioFresh 区的相关额定温度。

如果因为环境温度较高或较低而有必要，可以略微更改该值。设置该值时请注意：

值	说明
B1 最低温度
B1-B4	温度可以降至 0 °C 以下,食物可能微冻。
B5 预设温度
B9 最高温度

BioFresh B-Value

选择设置

▶ 设置客户菜单中的数值。

D-Value

该 D-Value 已针对您的冰箱预设定，不得更改。

SuperCool

使用此功能切换到最大制冷功率。以此达到较低的冷藏温度。此功能针对的是冷藏区 Fig. 1(A)

用途：

- 快速冷却大量食品。

激活/禁用功能

▶ 将物品放入冷藏室中：放入物品时激活此功能。
▶ 激活/禁用。

自动禁用此功能。然后，冰箱则会继续正常运行。温度调节到设定的数值。

VarioTemp

使用此功能可将冷冻区用作附加冷藏区。可在 -2^ 至 14^ 之间调整温度。激活该功能时，或可造成较大的设备噪音。冰箱仍可正常使用。

Liebherr 建议在激活 VarioTemp 功能后将食物储存在冷冻区：

温度区 食品
4°C至9°C	已制成的菜肴、奶酪、罐头食品
0°C包装好的水果蔬菜
-2°C新鲜鱼类和海鲜
10°C至14°C	建议冷藏的食品(如红薯、南瓜或热带水果)、食用温度不宜太低的食品或饮料

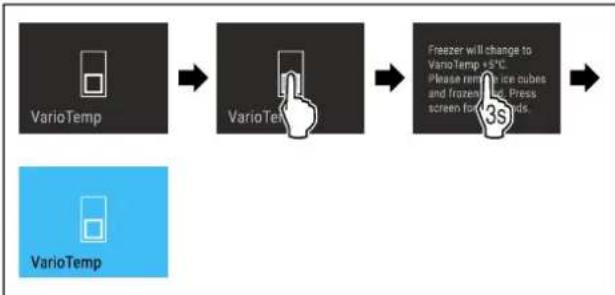

激活 VarioTemp

确保已满足下列前提条件：

□ 已清洁 IceMaker。〔参见 9.4.5 清洁 IceMaker〕

警告

食物中毒危险!

▶ 不要再冷冻已解冻的食物。
▶ 应尽快处理已解冻的食品。

Fig. 23

▶ 按图执行操作步骤。
▷ VarioTemp 已激活。
▷ 将 VarioTemp 设为预设值。
▷ 状态显示屏达到该温度后，才显示预设温度。

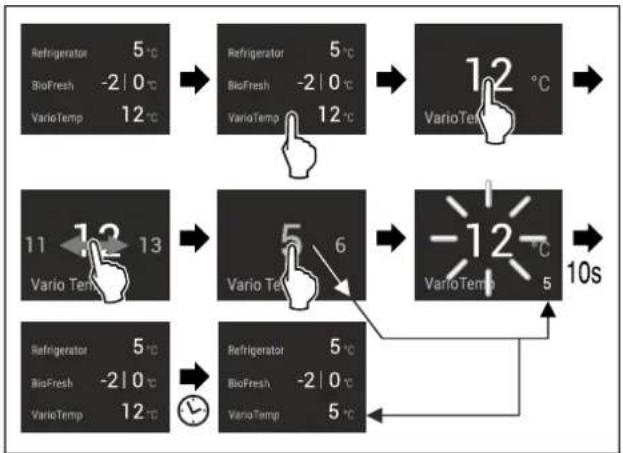

更改 VarioTemp

确保已满足下列前提条件：

□ VarioTemp 已激活。〔参见 激活 VarioTemp〕

警告

食物中毒危险!

▶ 不要再冷冻已解冻的食物。
▶ 应尽快处理已解冻的食品。

Fig. 25 例图：使用 Fish & Seafood-Safe 冷藏冷冻组合功能使 VarioTemp 从 12 °C 调为 5 °C。

▶ 按图执行操作步骤。
▷ VarioTemp 已更改。
▷ 状态显示屏达到该温度后，才显示新的目标温度。

停用 VarioTemp

▶ 按图执行操作步骤。
▷ VarioTemp 已停用。
▷ 冷冻区将使用预设温度制冷。

SuperFrost

使用此功能可切换到最大冷冻性能。以此达到更低的冷冻温度。

此功能针对的是冷冻区 Fig. 1(C)。

用途：

• 每天可冷冻 2 kg 以上的新鲜食品。
• 可以将新鲜食品快速冻透。
• 在对冰箱进行除冰之前，增加已经贮存的冷冻品的冷藏储备。

激活/禁用功能

冷冻量较少时：

▶ 使用之前激活 6 个小时。
最大冷冻量时：
▶ 使用之前激活 24 个小时。
▶ 激活/禁用。

自动禁用此功能。然后，冰箱则会继续正常运行。温度调节到设定的数值。

PartyMode

此功能提供了在聚会期间有用的特殊功能和设置的集合。

可以激活以下功能：

• SuperCool
• SuperFrost
• IceMaker 和 MaxIce

可以灵活并自定义设置所有功能。禁用此功能后，更改将被拒绝。

激活/禁用功能

▶ 激活/禁用。
▷ 已激活：已同时激活所有功能。
▷ 停用：已恢复为先前设置的温度。
24 小时后，将会自动禁用此功能。

HolidayMode

此功能可确保在长期不用时能源消耗最低。冷藏区的温度设置为 15^ C，在达到时将显示在状态屏幕上。

设定的冷冻温度保持不变。

此功能针对的是冷藏区 Fig. 1(A)。

用途：

• 在长期不用的情况下节约能源。
• 避免在长期不用时产生异味以及形成霉菌。

激活/禁用功能

▶ 完全清空冷藏区。
▶ 激活/禁用。
▷ 已激活：升高冷藏温度。
▷ 已禁用：将恢复先前设置的温度。

SabbathMode

利用该功能激活或停用 SabbathMode。当您激活该功能时，某些电子功能会被关闭。由此使您的设备满足犹太节日的某些要求，例如安息日，并符合 STAR-K Kosher 认证。

已激活 SabbathMode 时的设备状态

状态显示器持续显示 SabbathMode。

除了功能“停用 SabbathMode”以外,显示屏中的所有功能均已被锁定。

已激活的功能保持激活。

关门时,显示屏保持亮着。

内部照明装置已禁用。

未执行提醒。设置的时间间隔将暂停。

不显示提醒和警告。

没有门开警报。

没有温度警报。

IceMaker 停止运行。

除霜循环仅在指定时间工作,不考虑冰箱的使用。

停电结束后,冰箱将自动切回至 SabbathMode 模式。

冰箱状态

提示

此冰箱经过“Institute for Science and Halacha”认证。 (www.machonhalacha.co.il)

通过 STAR-K 认证的设备的列表，请访问 www.star-k.org/appliances。

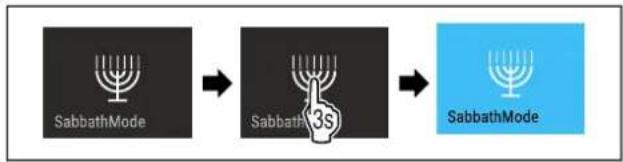

激活 SabbathMode

警告

腐烂的食物会造成中毒危险！

如果在激活 SabbathMode 之后发生停电，在状态显示器中不会出现有关停电的消息。停电结束后，设备在 SabbathMode 下继续工作。停电后，食物可能腐烂，食用后会导致食物中毒。

停电后：

▶ 请勿食用冷冻又解冻的食物。

Fig. 28

Fig. 29

▶ 按图执行操作步骤。
▷ SabbathMode 已激活。
▷ 状态显示器持续显示 SabbathMode。

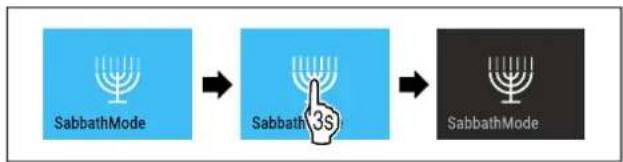

停用 SabbathMode

Fig. 30

Fig. 31

▶ 按图执行操作步骤。
▷ SabbathMode 已停用。

EnergySaver

此功能可以激活或禁用节能模式。如果您激活此功能，能量消耗会降低且设备中的温度会升高 2^ C。食物保持新鲜，但保质期会缩短。

温度区 推荐	设置 EnergySaver 激活时的温度
5°C冷藏区	5°C 7°C
-18°C冷冻区	-18°C -16°C

温度

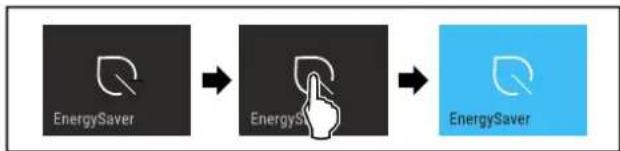

激活 EnergySaver

Fig. 32

Fig. 33

▶ 按图执行操作步骤。
▷ 节能模式已激活。

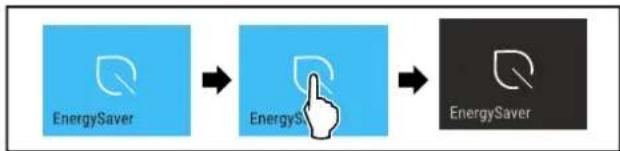

停用 EnergySaver

Fig. 34

Fig. 35

▶ 按图执行操作步骤。
▷ 节能模式已禁用。

HydroBreeze

在门关闭的情况下，HydroBreeze每隔90分钟会在抽屉中产生细雾4秒钟。在门打开期间，也可激活此功能。冰箱交付时，此功能处于未激活状态。

用途：

- 用于存放自湿度高的无包装沙拉、蔬菜和水果。

可进行以下设置：

1: 开门期间功能的持续时间 4 s
2: 开门期间功能的持续时间 6 s
3: 开门期间功能的持续时间 8 s
- 因为：HydroBreeze 已被禁用。

激活/禁用功能

▶ 激活/禁用。

IceMaker / MaxIce

使用 IceMaker 功能激活或停用冰块制造。使用 MaxIce 功能提高 IceMaker 的冰块量。

更多有关冰块量的信息:	(参见 10.1 技术数据)
更多有关冰块尺寸的信息:	(参见 冰块)
更多有关 IceMaker 管路清洁的信息:	(参见 TubeClean)

激活 IceMaker

确保已满足下列前提条件：

□ 已与固定的供水口建立供水连接。参见安装说明。

□ IceMaker 已投入运行。(参见 8.11 IceMaker)

▶ 执行操作步骤 (参见 Fig. 37)。
-或-
▶ 通过 SmartDevice 应用程序激活。
▷ IceMaker 已激活。IceMaker 制成第一批冰块，最长可能需要 24 小时。

通过 MaxIce 激活 IceMaker

如果之前尚未激活 IceMaker 功能，则请确保已满足下列前提条件：

□ 已与固定的供水口建立供水连接。参见安装说明。
□ IceMaker 已投入运行。(参见 8.11 IceMaker)

Fig. 39

▶ 执行操作步骤 (参见 Fig. 39)。
-或-
▶ 通过 SmartDevice 应用程序激活。
▷ 已通过 MaxIce 激活了 IceMaker。

在 IceMaker 与 MaxIce 之间进行切换

如果您已激活 IceMaker 并且想要切换至 MaxIce:

▶ 执行操作步骤 (参见 Fig. 41)。
▷ 已通过 MaxIce 激活了 IceMaker。

如果您已激活 MaxIce 并且想要切换至 IceMaker:

▶ 执行操作步骤 [参见 Fig. 43]。
▷ IceMaker 已激活。
▷ MaxIce 已停用。

Fig. 45 IceMaker 功能激活状态下的示意图

▶ 执行操作步骤 (参见 Fig. 45)。

-或-

▶ 通过 SmartDevice 应用程序停用。
▷ IceMaker 和 MaxIce 已被停用。
▷ 完成正在进行的冰块制作。
▷ IceMaker 将自动关停。

冰块

通过此设置，可以自定义设置冰块尺寸。

选择设置

▶ 设置客户菜单中的数值。

TubeClean

通过此设置，可以清洁 IceMaker 管路。

确保满足下列前提条件：

□已准备好进行IceMaker清洁(参见9.4.5清洁IceMaker)。

激活设置

▶ 激活客户菜单中的设置。
▷ 准备冲洗过程（最长 60Min.）：符号跳动。
▷ 冲洗水管路：符号跳动。
▷ 冲洗过程已结束：功能已被自动禁用。

CleaningMode

通过此设置，可以舒适方便地清洁冰箱。

此设置针对的是冷藏区 Fig. 1(A)。

用途：

- 手动清洁冷藏区。

激活了此设置时冰箱的行为：

• 显示屏持续显示 CleaningMode。
  -冷藏区已关闭。
• 内部照明装置已激活。
• 不显示提醒和警告。未响起信号音。

激活/禁用设置

▶ 激活/禁用设置。
▷ 已激活：冷藏区已关闭。灯常亮。
▷ 已禁用：恢复先前设置的温度。

60min 后将会自动禁用此设置。然后，冰箱则会继续正常运行。

亮度显示

通过此设置，可以分级设置亮度显示。

可以设置以下亮度等级：

• 40%
• 60%
• 80%
• 100%

选择设置

▶ 设置数值。

门开警报

通过此设置可以设置时间，直至响起门开警报(参见 关门)。

可以设置以下数值：

- 1 min

• 2 min
• 3 min
• 关闭

选择设置

▶ 设置数值(参见 7.3 故障信息)。

输入锁定

此设置可以避免例如儿童意外操作冰箱。

用途：

• 避免意外更改设置和功能。
• 避免意外关闭冰箱。
• 避免意外设置温度。

激活/禁用设置

▶ 激活/禁用。

语言

通过此设置，可以设置显示语言。

以下语言可供选择：

• 德语
• 英语
• 法语
• 西班牙语
• 意大利语
• 荷兰语
• 捷克语
• 波兰语
• 中文
• 俄语
• 中文

激活/禁用设置

▶ 激活/禁用。

信息

通过此设置可以读取设备信息以及访问客户菜单。

可以读取以下信息：

• 型号名称
• 指标
• 序列号
• 服务号

调出冰箱信息

在显示屏上滑动，直到显示设置
▶ 确认显示。
▶ 在显示屏上滑动，直到显示信息。
▶ 读取冰箱信息。

提醒

提醒将通过信号声以声音形式以及通过显示屏中的符号以视觉形式加以显示。信号声会增强并变大，直至信息结束。

更换 FreshAir 活性炭过滤器

需要更换空气滤清器时，显示此信息。

▶ 每隔六个月更换一次空气滤清器。

▶ 确认信息。
▷ 维护间隔时间重新开始。
▷ 空气滤清器确保冰箱内最佳的空气质量。

激活设置

▶ 激活/禁用。

演示模式

演示模式是让经销商演示设备功能的特殊功能。激活演示模式时，所有制冷功能都禁用。

如果启动冰箱且状态显示器中显示“Demo”，则演示模式已激活。

如果激活演示模式，然后再次禁用，冰箱将重置为出厂设置。 (参见 重置)

激活演示模式

Fig. 47
▶ 按图执行操作步骤。
▷ 演示模式已激活。
▷ 冰箱已关闭。
▶ 开启冰箱。〔参见 4.1 开启冰箱（首次调试）〕
▷ 状态显示器中出现“DEMO”。

禁用演示模式

Fig. 49
▶ 按图执行操作步骤。
▷ 演示模式已禁用。
▷ 冰箱已关闭。
▶ 开启冰箱。〔参见 4.1 开启冰箱（首次调试）〕
▷ 冰箱已恢复出厂设置。

重置

此功能可以将所有设置重置为出厂设置。您迄今为止所做的所有设置都将重置为其原始设置。

激活设置

▶ 激活。

7.3 故障信息

故障信息显示在显示屏上。有两类故障信息：

类别	含义
信息	提醒常规操作。您可以执行这些操作,从而消除信息。
警告	在发生故障时出现。除显示外,还会发出信号声。信号声会变大,直到您通过点击确认显示。您可以自己排除简单的功能故障。对于严重的功能故障,必须联系客户服务部门。

7.3.1 警告

关门

如果门打开时间过长，则会出现此信息。

可以设置直到出现此信息的时间。

▶ 结束警报：确认信息。

-或-

▶ 关门。

停电

由于断电而导致冷冻温度升高时，则会出现此信息。电流中断结束后，冰箱将以设定的温度继续工作。

装备

▶ 结束警报：确认信息。
▷ 显示温度警报 (参见 温度警报)。

温度警报

若冷冻温度与设定的温度不符，则会出现此信息。

存在温差的原因可能是：

• 放入了热的新鲜食品。
• 分类和拿取食品时进入了太多的热空气。
• 停电时间较长。
• 冰箱损坏。

排除原因后，冰箱将以设定的温度继续工作。

▶ 确认显示。
▷ 显示最高温度。
▶ 再次确认显示。
▷ 显示状态显示器。
▷ 显示当前温度。

故障

冰箱存在故障时，显示此信息。冰箱的组件存在故障。

▶ 打开冰箱门。
▶ 记录错误代码。
▶ 确认信息。
▷ 信号音静音。
▷ 出现状态显示。
▶ 关门。
▶ 联系客户服务部门。(参见 10.4 客户服务部门)

7.3.2 信息

装入 IceMaker 抽屉

IceMaker 抽屉处于打开状态时，显示此信息。

▶ 推入 IceMaker 抽屉。
▷ 信息消失。
▷ IceMaker 生产冰块。

8 装备

8.1 门边存放架

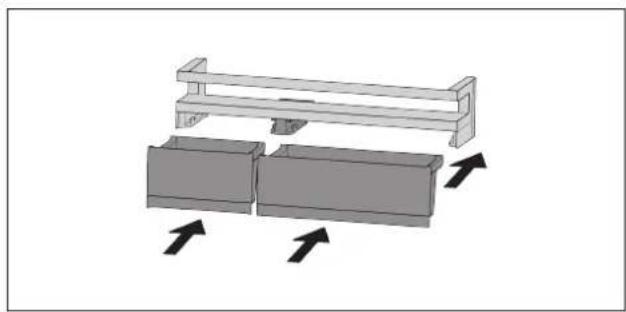

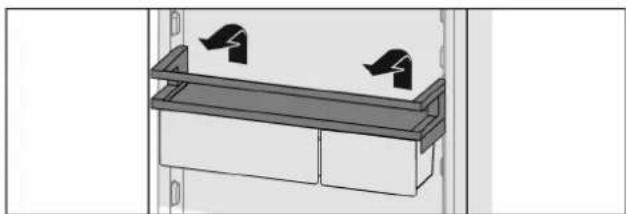

8.1.1 移动/取出门边存放架

可以只使用一个也可以使用两个 VarioBoxen。如果要存放特别高的酒瓶，只将一个盒子挂在酒瓶架上。

调换存放架与 VarioBoxen 的位置:

▶ 拉出中间的定位件 Fig. 55 (1)。
▶ 将中间的定位件插入第二个位置 Fig. 55 (2)。

Fig. 59

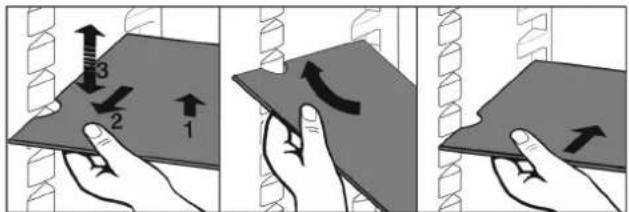

▶ 抬起搁板并向前拉出。
▷ 使侧面凹口位于支撑位置。
▶ 安装搁板：升降到任意高度并推入。

-或-

Fig. 60
▶ 完全取出搁板：向前拉出。
▶ 便捷取出：倾斜搁板。
▶ 重新装入搁板：推至止挡。
▶ 拉出阻挡装置指向下方。
▷ 拉出阻挡装置位于前支撑面之后。

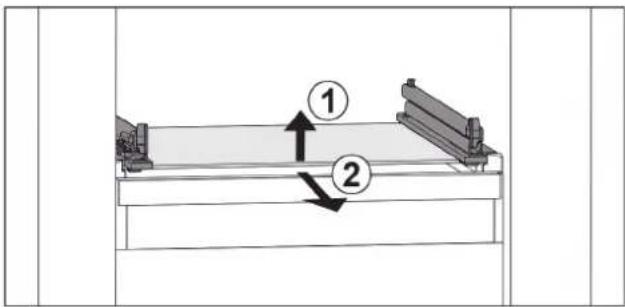

8.3 可分离式搁板

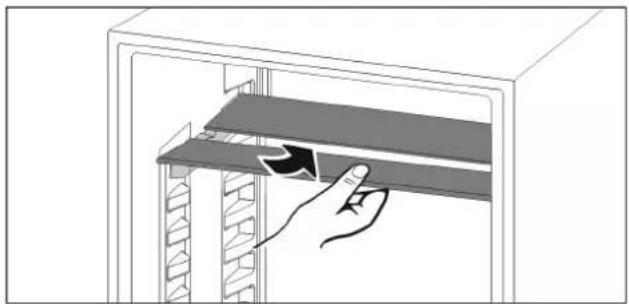

8.3.1 使用可分离式搁板

搁板通过拉出阻挡装置防止意外拉出。

▶ 将玻璃隔板逐个向前拉出 Fig. 62 (1)。

▶ 将支撑轨从卡扣中拉出，然后在所需的高度卡入。

▶ 逐个依次推入玻璃隔板。

▷ 扁平的拉出阻挡装置在前，直接位于支撑轨之后。

▷ 高拉出阻挡装置在后。

使用两个搁板：

▶ 用一只手抓住下部玻璃隔板并向前拉动。

▷ 带装饰条的玻璃隔板 Fig. 62 (1) 在前。

▷ 阻挡装置 Fig. 62 (3) 指向下方。

8.4 烤盘位

抽屉上方是烤盘位 Fig. 1(6)。

□遵守烤盘的最大尺寸(参见10.1技术数据)。
□ 烤盘已冷却至室温。
□最低的门边存放架至少提高一个位置。

在门打开 90^ 时：

▶ 在最低的侧支撑上推入烤盘。
-或-
如果无法平稳放置烤盘：
▶ 使用附件包中的支撑轨。

L R

Fig. 64

▶ 将支撑轨卡入最低支撑。
在门打开 90^ 时：
▶ 支撑轨上推入烤盘。

8.5 可调瓶架

8.5.1 使用瓶架

在冷藏区底部可以选择使用可调瓶架或玻璃隔板。

如果瓶子超出瓶架的前端：
▶ 将下部门边存放架向上移动一个位置。

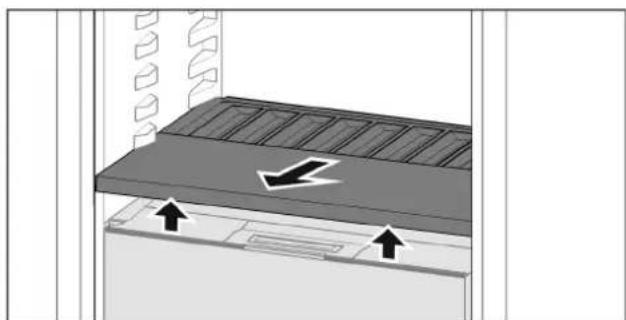

8.5.2 取出瓶架

瓶架可取出，进行清洁。
▶ 取出瓶架上方的玻璃隔板。

您可以取出抽屉，以使用 VarioSpace。

抽屉的取出和装入方法因拉出系统而有所不同。您的冰箱可能包含不同的拉出系统。

提示

如果通风不充分，能耗升高，制冷功率减小。

▶ 将最下层抽屉留在冰箱中!
▶ 始终保持后壁内侧的风机通风槽畅通！

8.6.1 冰箱底板上或使用玻璃隔板的抽屉

抽屉直接在冰箱底板或玻璃隔板上推拉。没有轨道。

当您取出抽屉时，可以将下面的玻璃隔板用作搁板。

取出抽屉

抽屉通过可拉出的轨道（伸缩轨）推拉。有完全拉出式伸缩轨和部分拉出式伸缩轨。完全拉出式抽屉可以完全从冰箱中拉出。部分拉出式抽屉不能完全从冰箱中拉出。您冰箱中使用的是哪一种系统，取决于冰箱型号。

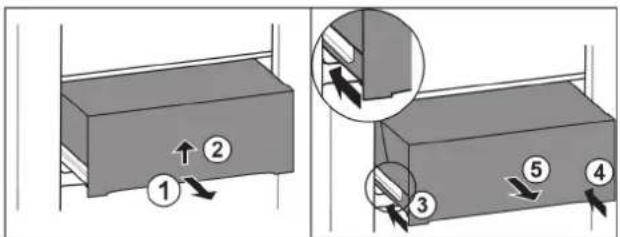

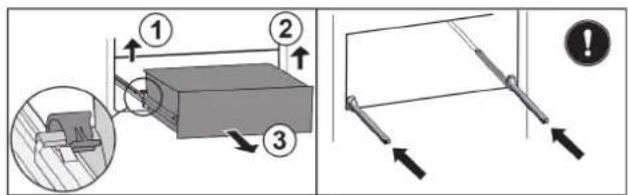

完全拉出式\*

您可以通过左右两侧轨道后部上的夹子辨别是否为完全拉出式。

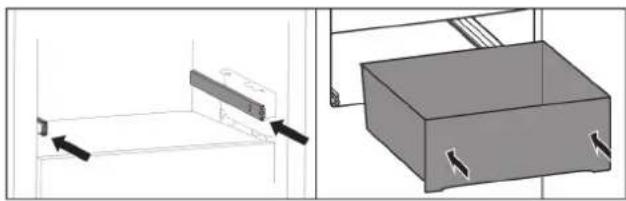

取出抽屉

Fig. 71
▶ 推入轨道。
▶ 将抽屉放在轨道上。
▶ 将抽屉向后推入。
▷ 听到抽屉后部的卡紧声。

部分拉出式冷藏区*
取出抽屉

Fig. 73
如果取出抽屉后轨道未完全推入：
▶ 将轨道完全推入。

插入抽屉

Fig. 74
▶ 推入轨道。
▶ 将抽屉放在轨道上。
▶ 将抽屉向后推入。

部分拉出式冷冻区

提示

如果损坏或拆除冷冻区顶部抽屉上的磁铁，门传感器会发生故障。

不要损坏或拆除磁铁。

取出抽屉

Fig. 77
▶ 推入轨道。
▶ 将抽屉引导至止动器 Fig. 77(1)。
▶ 将抽屉放在轨道上。
▶ 将抽屉向后推入。

8.7 Fruit & Vegetable-Safe 盖子

抽屉盖可取出，进行清洁。

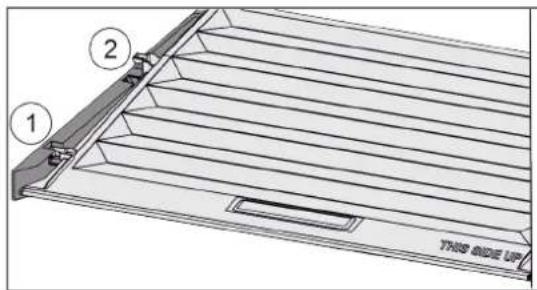

8.7.1 取出抽屉盖

确保满足下列条件：

□已取出瓶架(参见8.5可调瓶架)。

▶ 将盖子向前拉 Fig. 78 (1) 至定位件开口。
▶ 从下方抬起后端并向上将其移出 Fig. 78 (2)。

8.7.2 装入抽屉盖

▶ 从后部固定支架 Fig. 79 (1)开口导入桥形接片并卡入固定支架 Fig. 79 (2)的前端。
▶ 将盖子放到所需位置 (参见 8.8 湿度调节)。

8.8 湿度调节

您可以通过调整抽屉盖自己调节抽屉内的湿度。

抽屉盖就位于抽屉上，可能被搁板或其他抽屉覆盖。

▶ 打开抽屉。
▶ 向前拉抽屉盖。
当抽屉关闭时：盖子和抽屉之间有间隙。
▶ 停用 HydroBreeze。
▷ 保鲜抽屉中的空气湿度降低。

高空气湿度

▶ 打开抽屉。
▶ 向后推抽屉盖。
当抽屉关闭时：盖子会将抽屉密封。
▶ 激活 HydroBreeze。

▷ 保鲜抽屉中的空气湿度提高。
如果抽屉中的水分过多：
▶ 选择“低空气湿度”设置。
-或-
▶ 用布去除水分。

提示

使用“低空气湿度”设置时，Fruit & Vegetable-Safe 也可以用作 Meat & Dairy-Safe。
▶ 设置“低空气湿度”。

8.9 HydroBreeze

HydroBreeze 会对冷藏品喷雾，保证抽屉内的湿度。

HydroBreeze 及其水箱位于可调瓶架中。

确保满足下列条件：

• 已清洁水箱 (参见 9.4.3 清洁装备)。
• 水箱已正确卡紧。
• 湿度已设置为“高空气湿度”(参见 8.8 湿度调节)。
• 已激活 HydroBreeze (参见 HydroBreeze)。

8.9.1 装满水箱

警告

水被污染!

中毒。

▶ 仅可注入饮用水。
▶ HydroBreeze 已停用：清空水箱。
▶ HydroBreeze 已长时间未使用：清空水箱。

注意

含糖液体!
损坏 HydroBreeze。
▶ 仅可注入饮用水。

提示

通过使用经过过滤的脱碳水使饮用水达到最佳水质，实现完美的 HydroBreeze 功能。

使用在专卖店购买的桌面净水器就可以达到这种水质。

▶ 将经过过滤的脱碳饮用水注入水箱。

水箱内置在可调瓶架中(参见1.2设备和装备一览)。

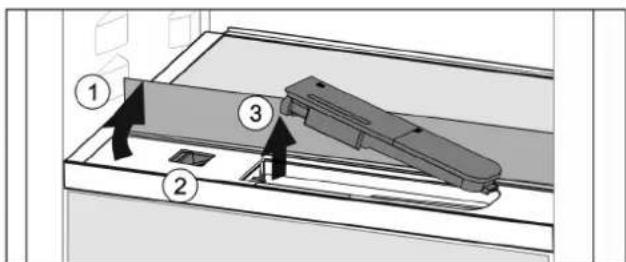

▶ 按下前方玻璃隔板的左后角。
▷ 玻璃隔板前端翻开。
▶ 抬起玻璃隔板，将其向后翻转至止挡 Fig. 81(1)。
▷ 玻璃隔板立起。
▶ 向左推滑块 Fig. 81(2)。
▷ 水箱从凹槽中弹出。
▶ 取出水箱 Fig. 81(3)。
▶ 清洁水箱 (参见 9.4.3 清洁装备)。方形开口：
▶ 注入饮用水，使之达到标记。
▶ 将水箱底部先插入凹槽。
▶ 慢慢降低前部，然后将水箱安入。
▷ 水箱已卡紧。

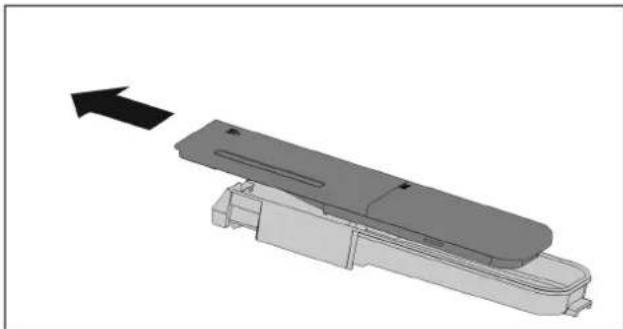

8.9.2 拆卸水箱

水箱可拆卸，进行清洁。

您可以取出抽屉下方的玻璃隔板，以使用 VarioSpace。

8.10.1 取出 / 装入玻璃隔板

确认已满足下列前提条件：

□ 抽屉下方的玻璃隔板：已取出抽屉。（参见8.6抽屉）

取出玻璃隔板

IceMaker 只能用于制造家庭用量的冰块。

确保满足以下条件：

- 已清洁 IceMaker (参见 9 维护)。

- IceMaker 抽屉已清洁。

- IceMaker 抽屉被完全推入。

8.11.1 制冰块

产量取决于制冷温度。温度越低，在一定时间范围内制造的冰块越多。

首次启动 IceMaker 后，最多可能需要 24 小时才能制出第一块冰块。

▶ 激活 IceMaker 功能。
▶ 制作多个冰块：激活 MaxIce 功能。
▶ 制作多个冰块：移动或取出 IceMaker 抽屉中的分隔器。
▶ 将冰块均匀分布在抽屉中，以提高填充量。
▶ 关闭抽屉：IceMaker 将自动重新开始制作。

提示

当 IceMaker 抽屉内达到一定填充高度时，将不再制冰。 IceMaker 不会将抽屉塞满至边缘。

8.11.2 请在 IceMaker 处于停用状态时使用抽屉

当您停用 IceMaker 时，可以将整个 IceMaker 抽屉用作冷冻抽屉。

▶ 将食品放入抽屉。
当您将食品放入左侧抽屉时：
▶ 请考虑 IceMaker Fig. 85 (1)。

8.12 VarioSpace

可以将抽屉和玻璃隔板从冰箱中取出。这样您就可以存放例如家禽、肉、大的野味以及较高的烘烤食品等体积比较大的食品。从而将它们作为整体冷冻，继续制备。

注意抽屉和玻璃隔板的负载极限(参见10.1技术数据)。

8.13 黄油盒

8.13.1 打开/关闭黄油盒

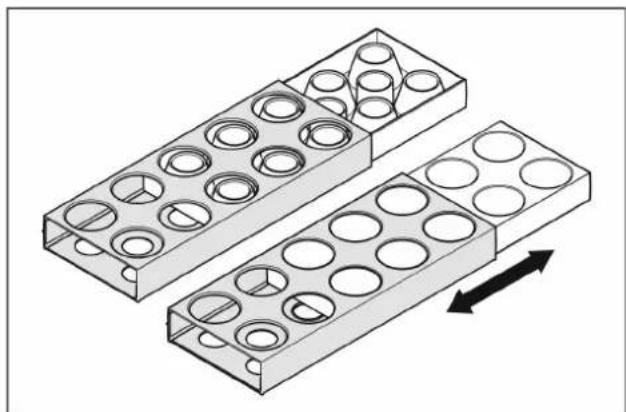

鸡蛋存放架可抽出和可翻转。鸡蛋存放架有两个部分，用于区分购买日期。

8.14.1 使用鸡蛋存放架

▶ 上方：存放鸡蛋。
▶ 下方：存放鹌鹑蛋。

8.15 瓶子固定架

8.15.1 使用瓶子固定架

▶ 将瓶子固定架推到瓶子旁。
▷ 瓶子不会翻倒。

8.15.2 取出瓶子固定架

8.16.1 使用 FlexSystem

FlexSystem 有助于清楚、灵活地储存和归类食品。可按照例如水果、蔬菜或保质期明确分类。

▶ 先放入 FlexSystem 前端。
▶ 放下后部。

8.16.4 拆卸 FlexSystem

FlexSystem 可拆卸，进行清洁。

▶ 放在冷冻区前上方区域内的冷冻食品上。

8.18 灵活的冷冻抽屉分隔器

IceMaker 的冰块抽屉具有一个灵活的冰格分隔器。因此，必要时也可以放入更多的冰块或额外的食物。您可以移动或取出冰格分隔器。

8.18.1 移动灵活的冰格分隔器

FreshAir 活性炭过滤器位于风机上方的抽屉中。

用于确保最佳空气质量。

□ 每隔 6 个月更换一次活性炭过滤器。
如已激活提醒，显示屏将显示一条消息，提示进行更换。
□活性炭过滤器可与普通家庭垃圾一起处理。

提示

您可以通过 Liebherr-Hausgeräte 网店购买 FreshAir 活性炭过滤器，网址为 home.liebherr.com/shop/de/deu/zubehor.html。

9.1.1 取出 FreshAir 活性炭过滤器

Fig. 100
▶ 向前拉出 Fig. 100 (1) 抽屉。
▶ 取出 Fig. 100 (2) 活性炭过滤器。

9.1.2 装入 FreshAir 活性炭过滤器

Fig. 101
▶ 按图装入 Fig. 101 (1) 活性炭过滤器。
▷ 卡紧活性炭过滤器。
让活性炭过滤器朝下：
▶ 推入 Fig. 101 (2) 抽屉。
▷ 现在活性炭过滤器可供使用。

9.2 拆卸 / 安装拉出系统

9.2.1 拆卸提示

您可以拆卸拉出系统进行清洁。您的冰箱可能包含不同的拉出系统。

下列拉出系统可拆卸或不可拆卸：

拉出系统 可拆卸/	不可拆卸
冰箱底板上或使用玻璃隔板的抽屉	不可拆卸
完全拉出式* 不可拆卸*
部分拉出式冷藏区*	不可拆卸*
部分拉出式冷冻区	可拆卸(参见 部分拉出式冷冻区)

9.2.2 使用伸缩轨的抽屉

部分拉出式冷冻区

拆卸拉出系统

确保满足下列前提条件：

□ 已取出抽屉。
□已取出玻璃隔板。〔参见8.10玻璃隔板〕

Fig. 102 带轨道的玻璃隔板
▶ 向上按前端的锁定钩。Fig. 102 (1)
▶ 将牵伸轨推向一侧 Fig. 102 (2)，然后向后 Fig. 102 (3) 推。

安装拉出系统

自动除冰。融化水通过排放口流出并蒸发。
▶ 定期清洁排放口(参见 9.4 清洁冰箱)。

9.3.2 使用 NoFrost 给冷冻区除冰

通过 NoFrost 系统自动除冰。湿气沉积在蒸发器上，可定期除冰和蒸发。

此冰箱不一定要进行除霜。

9.4 清洁冰箱

9.4.1 准备

警告

电击危险!

▶ 拔下设备插头或断开供电。

警告

火灾危险

▶ 制冷循环不得损毁。

▶ 清空冰箱。
▶ 拔出电源插头。

-或-

▶ 激活 CleaningMode。[参见 CleaningMode]

9.4.2 清洁内部

注意

清洁不当！

损坏冰箱。

▶ 仅可使用柔软的抹布和 pH 为中性的通用清洁剂。

不要使用磨擦大或硬的海绵状金属或钢丝绒。

▶ 请勿使用锋利的、磨擦性的、含砂、氯或酸的擦亮剂。

▶ 塑料表面：用干净的软布、温水和少量洗涤剂手动清洁。

金属表面：用干净的软布、温水和少量洗涤剂手动清洁。

▶ 排放口：用薄的辅助工具，例如小棉棒清除沉积物。

9.4.3 清洁装备

注意

清洁不当！

损坏冰箱。

▶ 仅可使用柔软的抹布和 pH 为中性的通用清洁剂。

不要使用磨擦大或硬的海绵状金属或钢丝绒。

▶ 请勿使用锋利的、磨擦性的、含砂、氯或酸的擦亮剂。

用干净的软布、温水和少量洗涤剂清洁：

- Fruit & Vegetable-Safe 盖子

- 抽屉

请注意：不要拆除抽屉上的磁铁！磁铁确保 IceMaker 的功能。

- IceMaker-抽屉中的分隔器

- 可调瓶架

- FlexSystem

- 冷冻托盘

用湿布清洁：

- 伸缩轨

请注意：导轨中的油脂起润滑作用，不得清除！

在洗碗机 60^ C 之下清洁：

- 门边存放架

- VarioBox

- 瓶子固定架

-搁板

- 可分离式搁板

- 可分离式搁板的定位件

- HydroBreeze 水箱和水箱盖

- 鸡蛋存放架

- 黄油盒

- 冰块铲

▶ 拆卸装备：参见相应章节。

▶ 清洁装备。

9.4.4 清洁 HydroBreeze

在以下情况下进行清洁：

□ 初次启动时

□ HydroBreeze 已停用超过 48 小时。

□ 将水箱重新加满。

确保满足下列条件：

□ HydroBreeze 已停用 (参见 HydroBreeze)。

□ 将水箱拆卸并在洗碗机中清洗。

▶ 用湿布擦拭凹槽。

▶ 装入水箱。

▶ 激活 HydroBreeze。

9.4.5 清洁 IceMaker

可以采用不同方法清洁 IceMaker。

在以下情况下进行清洁：

□ 初次启动时

□ 超过 5 天未使用。

确保满足下列前提条件：

□ IceMaker 抽屉已清空。

□ IceMaker 抽屉已被推入。

□ IceMaker 已激活。

初次启动或长时间未使用时

清洁具有 TubeClean 功能的 IceMaker。

▶ 将 1.5 l 的空容器（最大高度为 10 cm）置于 IceMaker 下方的抽屉中。

▶ 激活功能 TubeClean。

▷ 准备冲洗过程（最长 60 分钟）：符号跳动。

▷ 冲洗水管路：符号跳动。

▷ 冲洗过程已结束：功能已被自动禁用。

▶ 取出 IceMaker 抽屉并拆除容器。

▶ 用温水和少许洗涤剂清洁 IceMaker 抽屉。

▶ 推入 IceMaker 抽屉。

▷ 自动开始制冰。

▶ 处理掉首次制冰后 24 小时内制造的冰块。

需要清洁时

手动清洁 IceMaker。

▶ 取出 IceMaker 抽屉，然后用温水和少许洗涤剂清洁。

▶ 推入 IceMaker 抽屉。

▷ 自动开始制冰。

9.4.6 清洁后

▶ 擦干冰箱和装备部件。

▶ 连接冰箱并接通电源。

▶ 激活 SuperFrost (参见 7.2 冰箱功能)。

当温度足够低时：

▶ 放入食品。

▶ 定期重复清洁。

10 客户帮助

10.1 技术数据

温度区
冷藏 3°C至9°C
BioFresh 0°C至3°C
BioFresh Professional (Fish & SeaFood)	-2°C至0°C可能的设置:0°C|0°C-2°C|0°C-2°C|-2°C
冷冻 -26°C至-15°C

装备的最大装载重量
装备 冰箱宽度	550 mm(参见安装说明书,冰箱尺寸)	冰箱宽度600 mm(参见安装说明书,冰箱尺寸)	冰箱宽度700 mm(参见安装说明书,冰箱尺寸)
玻璃隔板的抽屉(参见8.6.1冰箱底板上或使用玻璃隔板的抽屉)	12 kg 15 kg	--
部分拉出式冷冻区(参见8.6.2使用伸缩轨的抽屉)	12 kg 15 kg	--

烤盘最大尺寸
宽度 466 mm
深度 386 mm
高度 50 mm

IceMaker 制冰量
制冰量/24 h	温度为 -18 °C 时:1.2 kg 冰块
最大制冰量/24 h	激活了 MaxIce 功能时:1.5 kg 冰块

达到不同温度 VarioTemp 的时长
出口温度	目标温度	达到以下目标温度所需时长
-18°C 0	°C >8 h
-18°C 8	°C >12 h
8°C 14	°C >6 h
14°C -18	°C >4 h

10.2 运行噪音

冰箱在运行期间会发出不同的运行噪音。

• 在低制冷功率时，冰箱节能运行，但用时更长。音量较小。
• 在高制冷功率时，食品的制冷速度更快。音量较大。

示例：

• 激活功能(参见7.2冰箱功能)
• 运转风机
• 新鲜放入的食品
  环境温度高
• 长时间开门

噪音 可能的原因	噪音类型
呼啸声和嘶嘶声 制	冷剂注入制冷回路。	正常的工作噪音
嗡嗡声 冰箱正在制	冷。音量取决于制冷功率。	正常的工作噪音
抽气噪音	打开和关闭带闭合阻尼的门。	正常的工作噪音
隆隆声和呼呼声 风	机正在运行。正常的运行噪音
咔嚓声 打开和关闭	组件。正常的开关噪声
咔哒声或营营声	激活了阀门或活门。	正常的开关噪声

噪音	可能的原因	噪音类型	排除
震动	安装不当	故障噪音	检查安装。调整冰箱。
啪嗒声	装备,冰箱内的物品	故障噪音	固定装备件。物品之间留出空间。

10.3 技术故障

您设备的设计和制造可保证功能安全和长使用寿命。但如果在运行过程中出现故障，请检查故障是否由于操作错误导致。在这种情况下即使在质保期内所产生的费用也必须由您承担。 下列故障您可以自己排除。

10.3.1 冰箱功能

噪音	可能的原因 噪音类型
咕噜声和潺潺声 制 冷剂在制冷回路中流动。		正常的工作噪音

故障	原因	排除
设备不工作。	→ 设备没有接通。	▶ 接通设备电源。
	→ 电源插头没有正确插入插座。	▶ 检查电源插头。
	→ 插座的保险装置不正常。	▶ 检查保险装置。
	→ 停电	▶ 设备保持关闭。▶ 保护食品:如果停电持续较长时间,将冰盒放到食品上面或者使用分散的立式冷冻柜。▶ 不要再冷冻已解冻的食品。
	→ 设备插头没有正确插入设备。	▶ 检查设备插头。
温度不够低。	→ 设备门没有正确关闭。	▶ 关闭设备门。
	→ 通风/排气不够。	▶ 取下并清洁格栅。
	→ 环境温度过高。	▶ 排除故障:(参见1.4设备的使用范围)。
	→ 设备打开过于频繁或时间过长。	▶ 等待,所需温度是否自己重新设置。如果没有,请联系客户服务部门。(参见10.4客户服务部门)
	→ 在没有启动 SuperFrost 功能的情况下放入了大量的新鲜食品。	▶ 排除故障:(参见 SuperFrost)
	→ 温度设置错误。	▶ 将温度调低一些,并在24小时后检查。
	→ 设备离热源(炉灶、取暖器等)太近。	▶ 更改设备或热源位置。
故障 原因 排除
	→ 设备未正确安装于壁龛中。	▶ 检查设备是否已正确安装,门是否正确关闭。
冰箱门密封件损坏或者因其它原因而需要更换。	→ 冰箱门密封件可更换。不使用其它辅助工具也可更换。	▶ 联系客户服务部门。(参见10.4 客户服务部门)
设备冻住或产生冷凝水。	→ 可将门密封件从槽中滑出。	▶ 检查门密封件在槽中的位置是否正确。

10.3.2 装备

故障 原因 排除
IceMaker 无法启动。	→冰箱和 IceMaker 没有连接。	▶ 连接冰箱(参见安装说明书)。
IceMaker 不制冰。	→ IceMaker 没有接通。	▶ 激活 IceMaker。
	→ 制冰机的抽屉没有正确关闭。	▶ 正确推入抽屉。
	→水连接没有接通。	▶ 打开水连接。
HydroBreeze 不润湿冷藏品。	→ HydroBreeze 未激活。	▶ 激活 HydroBreeze。
	→水箱中的水不够。	▶ 装满水箱。
	→浓缩机前面有污垢。	▶ 清洁 HydroBreeze。
	→水箱没有正确卡入指定的凹槽中。	▶ 正确卡入水箱。
	→ Fruit & Vegetable-Safe 的盖子处于“低空气湿度”设置。	▶ 将 Fruit & Vegetable-Safe 的盖子设置为“高空气湿度”。
内部照明不亮。	→设备没有接通。	▶ 接通设备电源。
	→门打开时间超过15分钟。	▶ 内部照明在门打开时大约15分钟后自动关闭。
	→LED 照明损坏或盖板损坏。	▶ 联系客户服务部门。(参见10.4 客户服务部门)

10.4 客户服务部门

首先检查您是否可自行排除故障 (参见 10 客户帮助)。如果不行，请联系客户服务部门。

地址请参见 home.liebherr.com/service 网站。

警告

维修不专业!

受伤。

在〔参见 9 维护〕中没有明确说明的在设备和电源连接线上进行的修理和其他工作只能由客户服务人员完成。
▶ 只能由制造商或其客户服务人员或具备类似资质的人员更换损坏的电源连接线。
▶ 对于带有冷设备插头的设备，允许由客户更换。

10.4.1 联系客户服务部门

确定准备好以下冰箱信息：

□ 设备名称（型号和索引）
□ 服务号（服务）
□ 序列号 (S-Nr.)
▶ 通过显示屏调取冰箱信息。(参见 信息)
-或-
▶ 从铭牌获取冰箱信息。(参见 10.5 铭牌)
▶ 记录冰箱信息。
通知客户服务部门：告知故障和冰箱信息。
▷ 这样可以快速获得有针对性的服务。

▶ 请遵循客户服务部门的其他指示。

10.5 铭牌

铭牌位于抽屉后方冰箱内侧。

▶ 清空冰箱。
▶ 停用 IceMaker。〔参见 停用 IceMaker / MaxIce〕
▶ 关闭冰箱。(参见 关闭冰箱)
▶ 拔出电源插头。
▶ 必要时，取下设备的插头：拔出并同时从左向右移动。
▶ 清洁冰箱。(参见 9.4 清洁冰箱)
▶ 把门打开，以免形成不好的气味。

12 废弃处理

12.1 设备废弃处理准备

LI-Ion

Liebherr 在某些设备中使用电池。在欧盟，出于环境保护原因，立法者要求最终用户在旧设备废弃处理前移除这些电池。如果您的设备包含电池，则设备上附有相应的提示。

灯 如果您可以自行拆下灯并且不会损坏，在废弃处理前也要将其拆下。

▶ 设备停机。
▶ 带电池的设备：取出电池。说明参见章节维护。
▶ 如果可能：将灯完好地拆下。

12.2 以环保方式对设备进行废弃处理

设备还包含有有价值的材料，应从未分类的住宅垃圾中分离出来。

LI-Ion

LI-Ion

将电池与旧设备分开进行废弃处理。您可以将电池免费退回给零售商以及回收和废物处理中心。

灯 通过相应的收集系统对拆下的灯进

行废弃处理。

警告

制冷剂和机油泄漏!
火灾。所含有的制冷剂是环保的，但易燃。所含机油也是易燃的。泄漏的制冷剂和油会在相应的高浓度下与外部热源接触时可能引燃。
不要损坏制冷剂回路或压缩机的管道。

▶ 将设备完好地运走。
▶ 根据上述要求对电池、灯和设备进行废弃处理。

13 产品中有害物质的名称及含量

镉和铅的存在不会妨碍正确回收。在一般使用条件下，不存在对于人或环境的风险。

该表格依照 SJ/T 11364 的规定起草。

0: 指明该部件所有均质材料中包含的所述危险物质低于 GB/T 26572 的限制要求。
X: 指明用于该部件的至少一种均质材料中包含的所述危险物质高于 GB/T 26572 的限制要求。

(各企业可根据自身实际环境在该框中进一步提供标记“X”的技术说明。)

家电用品（冰箱）的食品接触材料信息

请根据手册的预期用途使用本产品。

与食物接触的所用材料符合以下要求：

☐ GB 4806.1-2016 食品接触材料和物品的一般安全要求
□ GB 4806.5-2016 食品安全国家标准—玻璃制品
☐ GB 4806.7-2016 食品安全国家标准—与食品接触的塑料材料和物品
□ GB 4806.9-2016 食品安全国家标准—食品接触金属材料和物品
☐ GB 31603-2015 食品接触材料和产品生产的一般卫生规范

以及相应材料和食品安全的国家标准要求。

在下表中可以找到相关信息。

组件名称	材料	执行标准	限制性材料	限制性要求	遵守限制物质的转移	注释
衬垫	PS	GB 4806.1-2016GB 4806.7-2016	OML高锰酸钾消耗重金属	≤slant 10mg/dm^2 ≤slant 10mg/kg ≤slant 1mg/kg	认证	--
抽屉	PS	GB 4806.1-2016GB 4806.7-2016	OML高锰酸钾消耗重金属	≤slant 10mg/dm^2 ≤slant 10mg/kg ≤slant 1mg/kg	认证	--
玻璃搁板	玻璃	GB 4806.1-2016GB 4806.5-2016	铅镉	≤slant 0.8mg/dm^2 ≤slant 0.07mg/dm^2	认证	--
制冰格	PPPS	GB 4806.1-2016GB 4806.7-2016	OML高锰酸钾消耗重金属	≤slant 10mg/dm^2 ≤slant 10mg/kg ≤slant 1mg/kg	认证	--
冰铲&制冰条	不锈钢	GB 4806.1-2016GB 4806.9-2016	重金属砷镉铅铬镍	≤slant 0.04mg/kg ≤slant 0.02mg/kg ≤slant 0.05mg/kg ≤slant 2.0mg/kg ≤slant 0.5mg/kg	认证	--
