安全使用資訊

請詳閱本手冊。請妥善保存本手冊，以利日後參考之用。請遵循產品上所標示的所有警告事項及使用說明。

清潔本產品前，請先關機

進行清潔工作前，務必先將電源插頭自插座中拔出。切勿使用液體清潔劑或噴霧式清潔劑。請使用瀑布進行清潔工作。

將插頭作為斷電裝置的注意事項

外接式電源供應器的電源連接與中斷，務必遵守下列事項：

• 連接電源線至 AC 電源插座前，先安裝電源供應器。
• 拔除投影機的電源供應器前，請先拔下電源線。
• 若系統使用多重電源，請將所有電源線自電源插座中拔出，確保電源已完全中斷。

電源接取須知

請確定電源線所插入的電源插座可方便取用，且盡可能靠近操作人員所在之處。若需切斷設備的電源，請務必將電源線自電源插座中拔下。

警告！

• 請勿於近水處使用本產品。
• 請勿將本產品放置於不平穩的推車、腳架或桌面上。若使本產品摔落地面，則可能造成產品嚴重損壞。
• 產品上的通風槽及開口是專為產品正常運作、防止產品過熱而設計。切勿遮擋這些通風開口。請勿於床上、沙發、地毯或類似物品的表面上操作使用本產品，以免遮擋住通風開口。
• 切勿於暖器、加熱器上方或附近操作使用本產品；除非有良好的通風設施，否則請勿於封閉式擺設空間中使用本產品。
• 切勿將異物自機箱開口推入機身內，以免碰觸高壓點或造成零件短路，進而引發失火或人員觸電危險。切勿將任何類型的液體潑入機身內部。
• 為避免內部零件損壞及造成電池漏液，請勿將產品放置於經常震動的表面上。
• 切勿於運動、健身或任何產生震動的環境中使用本產品，以免造成電源短路或旋轉零件、燈泡的損壞。

使用電源

• 本產品必須接用規格標籤上所標示的電源。若不確定可使用的電源類型，請洽詢經銷商或當地的電力公司。
• 切勿將任何物品放置於電源線上。切勿將電源線擺設於人員行經之處，以免遭受踐踏。
• 本產品使用延長線時，注意所有接用此延長線之設備的總安培數，不得超過延長線的額定安培數。同時，亦請確認所有接用電源插座之設備的總安培數，不得超過保險絲的額定安培數。
• 電源插座、延長電源插座盒及電源座上切勿接用過多設備，以免產生過載情形。總系統負載不可超過分支線路額定值的 80% 。使用延長電源插座盒時，負載不可超過插座盒輸入端額定值的 80% 。
• 本產品電源變壓器配備三芯接地式插頭，此類型的插頭僅適用於接地式電源插座。插入 AC 電源變壓器之前，請先確定電源插座已正確接地。切勿將插頭插入不具接地作用的電源插座。相關細節，請洽電力專業人員。

警告！接地插腳具有安全作用。若接用接地作用不良的電源插座，則可能導致人員觸電及／或受傷。

附註：若本產品附近尚有其他設備運作，接地插腳同時具有消除電氣雜訊及避免本產品效能遭受影響的作用。

- 務必使用本產品隨附的電源線組。若需更換電源線組，請確認新的電源線符合下列要求：可拆式、通過 UL listed/CSA 認證、已獲 VDE 或其他機構認可且長度不超過 4.5 公尺 (15 呎)。

產品維修

切勿嘗試自行維修本產品，因開啟或移除外蓋後，可能使您置於高壓電或其他危險的環境之中。所有維修工作，請交由合格維修人員處理。

遇下列情形時，請先拔下電源線並洽詢合格維修人員進行維修：

- 電源線或插頭有損壞、斷裂或磨損情形

• 液體潑濺至產品內部
• 產品曾置於雨水或極潮濕的環境中
• 產品曾摔落或機殼已受損
• 產品運作效能變化過大，明顯需要維修
• 雖依操作說明進行操作，產品仍無法正常運作

附註：除手冊內標示者外，不得進行其他控制裝置的調整；若自行調整控制裝置不當，則可能導致產品受損，更可能需由合格維修人員耗費更多的資源，才能使產品恢復原有的效能。

警告！為安全起見，請勿加裝或更換未經認可的零件。相關採購資訊，請洽詢經銷商。

本產品及配件可能含有小型零件。請勿放置於孩童可取得之處。

其他安全資訊

• 請勿直視投影燈源，以免強光傷害您的眼睛。
• 請先開啟本產品電源，再開啟信號源的電源。

• 切勿將產品放置於下列環境中：

• 通風不良或密閉的空間中。與牆壁至少須保持50公分的距離，投影機周圍的空氣必須保持流動。

• 可能產生極高溫的環境，例如門窗緊閉的車內。
• 過度潮濕、多灰塵、多煙霧的環境，可能造成光學元件汙染、產品壽命縮短或影像黯淡等情形。
• 接近火警警報器之處。
• 環境溫度高於 40^ C / 104^ F 之處。

• 海拔高度高於 10000 呎之處。

• 投影機出現異常狀況時，請立即拔下插頭。若投影機冒煙、發出怪聲或異味，切勿再操作投影機，以免引發火災或觸電危險。遇此情形時，請立即拔下插頭並與經銷商聯繫。

• 若本產品有破裂或摔落情形，切勿再使用本產品，請先交由經銷商檢查。
• 投影機鏡頭不可面向陽光，以免引發火災。
• 關閉投影機時，建議在中斷電源前，先確定投影機已完成冷卻工作。

• 操作期間，請勿經常關閉主電源或拔下電源插頭。靜待風扇停止運轉後再關閉主電源，是關機的最佳方式。

• 通氣口隔柵及底部溫度較高，請勿碰觸。

• 若配備空氣濾網，請定期清潔。濾網／通風開口若因灰塵或汙染物阻塞，則可能使內部溫度上升而造成損壞。
• 投影機使用期間，請勿由通風開口直視機身內部，以免造成眼睛傷害。
• 投影機電源開啟後，請務必打開鏡頭護板或拆下鏡頭蓋。
• 使用投影機時，切勿以任何物品遮擋鏡頭，以免物體受熱變形，甚至引發火災危險。若需暫停投影，請按下遙控器上的隱藏。
• 使用期間，投影燈泡將產生高溫。拆卸或更換燈泡組件前，請將投影機靜置冷卻約45分鐘。
• 燈泡到達規定使用時間後，請勿繼續使用，否則可能造成燈泡燒毀破裂。
• 更換燈泡組件或任何電子元件前，請務必將電源插頭拔下。
• 產品具有偵測燈泡使用壽命的功能。顯示警告訊息後，請務必更換燈泡。
• 更換燈泡時，請務必靜待投影機冷卻，並確實遵循更換說明執行。
• 更換燈泡模組之後，請使用螢幕顯示功能表「投影設定」內的「燈泡已用時數歸零」功能將燈泡的已用時數歸零。
• 切勿嘗試自行拆卸本產品，機身內部含有危險的高壓電源，容易造成人員受傷。唯一可由使用者自行處理的部分是燈泡，且此部分採用獨立的外蓋。所有維修工作請交由合格的專業維修人員執行。
• 切勿直立放置投影機，以免因投影機翻落而造成人員傷害或設備損壞。
• 採天花板懸掛方式時，本產品能顯示上下顛倒的影像。請務必使用 Acer 天花板懸掛工具組安裝投影機，並確保安裝穩固。

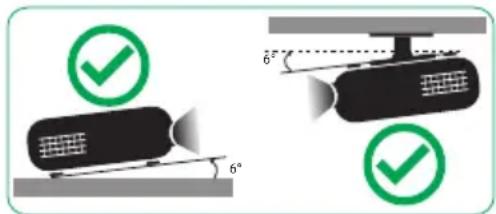

• 投影機應僅限透過桌上或懸掛安裝模式以水平方式擺放，且其傾角不應超過6度，否則會造成燈泡壽命大幅降低或系統故障的嚴重安全問題。

• 逐漸調高音量，直到可清晰聽見且覺得舒適的音量為止。
• 耳朵已能適應後，切勿再調高音量。
• 切勿長時間聆聽音量過高的音樂。
• 切勿利用調高的音量蓋過周遭的雜音。
• 若無法聽清楚附近人員談話時，請將音量降低。

棄置說明

棄置本電子產品時，不得丟棄於一般垃圾桶內。為將汙染降至最低並達到全球環境保護目標，請多利用回收系統。有關電機電子設備廢棄物 (WEEE) 規定的相關資訊，請上網查詢：

內含 LCD/CRT 監視器或顯示幕的投影機或電子產品：

本產品所使用的燈泡含有水銀成分，必須回收或依地方法規、國家法規處理。相關詳細資訊，請登入電子產業聯盟網站查詢：www.eiae.org。燈泡類的棄置資訊，請登入下列網站查詢：www.lamprecycle.org

「請勿直視直射光線等任何光源，RG2 IEC 62471-5:2015」

操作前須知

使用注意事項

遵循事項：

• 初次打開投影機之前，請將 UWA5 無線傳輸器插入無線套件連接埠中。
• 如果使用者先打開投影機後，再插入 UWA5 無線傳輸器，請重新啟動投影機。
• 清潔本產品前請先關閉電源。
• 使用沾濕中性清潔劑的乾淨軟布清潔機身。
• 如投影機長時間閒置不用，請將電源插頭從插座中拔出。

避免事項：

• 不得阻塞機身的通風槽及開口。
• 不得使用清潔劑、蠟或溶劑類物質清潔本產品。

• 不得於下列環境中使用本產品：

• 在非常炎熱、寒冷或潮溼的環境中。

• 在灰塵和汙垢過多的區域中。
• 可能產生強力磁場的裝置附近。
• 陽光直射處。

安全注意事項

為延長產品使用期限，請遵守本使用手冊中建議的所有警告、安全事項及維護事項。

警告：

• 請勿直視投影燈源，以免強光傷害眼睛。
• 為避免發生火災或人員觸電危險，切不可將本產品置於雨水或極潮濕的環境中。
• 切勿自行拆開或分解本產品，以免發生人員觸電危險。
• 更換燈泡時，請務必靜待投影機冷卻，並確實遵循更換說明執行。
• 產品具有偵測燈泡使用壽命的功能。若顯示警告訊息時，請務必更換燈泡。
• 更換燈泡模組之後，請使用螢幕顯示功能表「投影設定」內的「燈泡已用時數歸零」功能將燈泡的已用時數歸零。
• 關閉投影機時，建議在脫離電源前，先確定投影機已完成冷卻工作。
• 請先開啟本產品電源，再開啟信號源的電源。
• 投影機使用期間，切勿使用鏡頭蓋。
• 燈泡使用壽命結束時，燈絲可能燒毀並發出明顯的爆裂聲。如果發生這種情況，在更換燈泡組件前，請勿啟動投影機。若要更換燈泡，請聯絡當地經銷商或 Acer 服務中心。

清潔鏡頭

• 清潔鏡頭前，請務必關閉投影機並拔下電源線以讓投影機冷卻至少30分鐘。
• 使用壓縮空氣罐清除灰塵。
• 使用專用的布清潔鏡頭並輕輕擦拭鏡頭。請勿用手指觸摸鏡頭。
• 請勿使用鹼性／酸性清潔劑或酒精等揮發性溶劑來清潔鏡頭。如果鏡頭在清潔過程中受損，不在保固範圍內。

警告：

• 請勿使用含有可燃氣體的噴霧清除鏡頭上的灰塵或髒污。否則可能因投影機內部過熱而導致火災。
• 如果投影機正在暖機，請勿清潔鏡頭，否則可能導致鏡頭的表面薄膜剝落。
• 請勿用硬物擦拭或敲擊鏡頭。

安全使用資訊 iii

操作前須知 viii

使用注意事項 viii

安全注意事項 viii

清潔鏡頭 ix

產品介紹 1

產品說明 1

包裝內容清單 2

投影機介紹 3

投影機外觀 3

控制面板 5

遙控器示意圖 6

開始使用 8

連接投影機 8

開啟／關閉投影機 10

開啟投影機 10

關閉投影機 10

調整投射影像 12

調整投射影像的高度 12

利用調整距離及縮放比例取得所需影像大小的方式 13

使用者控制項 15

安裝功能表 15

螢幕顯示 (OSD) 功能表 16

色彩 17

影像 19

3D 21

設定 22

投影設定 23

聲音 24

附錄 25

疑難排解 25

指示燈與警示訊息清單 30

更換燈泡 （僅限維修人員） 31

固定於天花板上的安裝 32

規格 35

相容模式 38

法規及安全事項 43

產品介紹

產品說明

本產品是一款採用單晶片 DLP 的投影機，具有下列各項優點：

• DLP® 技術
  • 透過 DLP Link 技術投影 3D 內容：支援 Blue-Ray 3D
• 高亮度及對比率
• A c e r L u m i S e n s e 技術能依據顯示內容自動照明效果。
• 多樣顯示模式（明亮、標準、sRGB、Rec. 709、電影、Dark Cinema 模式、遊戲、足球、ISF 白畫、ISF 夜晚、HDR、HLG、自定），不論在任何情況下，都能達到最佳效果
• 不論在任何情況下，多樣顯示模式都能達到最佳效果
• 相容於 NTSC / PAL / SECAM，可支援 HDTV (480i/p、576i/p、720p、1080i/p)
• 耗電量較低，採用經濟模式時 (ECO) 可延長燈泡使用壽命
• Acer EcoProjection Technology 是一種智慧型的電源管理方式並且能夠實際提升效率
• 配備 HDMI ^TM 支援 HDCP 的連接
• 多國語言螢幕顯示 (OSD) 功能表
• 手動對焦 / 變焦投影鏡頭
• 0.8 \~ 2 倍數位變焦功能
• 相容於 Microsoft ^ Windows ^ 2000、XP、Vista ^ 、Windows 7、Windows 8.1、Windows 10、Macintosh ^ 作業系統
• 智慧投影機：請參閱智慧訊號源使用手冊和 CollaVision (WPS) 無線投影支援應用程式使用手冊，取得更多詳細說明。

附註：功能視型號定義而定。

包裝內容清單

本投影機隨附下列所有項目。請檢查並確定裝置是否完整，若有缺少任何項目，請立即洽詢經銷商。

VGA 纜線 （選購） 快速操作指南 提袋 （選購）

遙控器 AAA 電池 x2

(選購)

無線投影套件 （選購）

附註：投射 4K2K/60Hz 訊號時，請使用支援 18Gbps 頻寬的 HDMI 優質認證 4K2K/60Hz 纜線。

信任含此標籤的纜線

投影機介紹

投影機外觀

前方／上方

1 2 3 4 5 6 7 8 9 10 11

#	說明	#	說明
1	燈泡蓋	7	焦距環
2	通風口 (出口)	8	遙控接收器
3	控制面板	9	投影鏡頭
4	電源按鍵	10	鏡頭蓋
5	縮放環	11	傾斜調整輪
6	通風口 (入口)

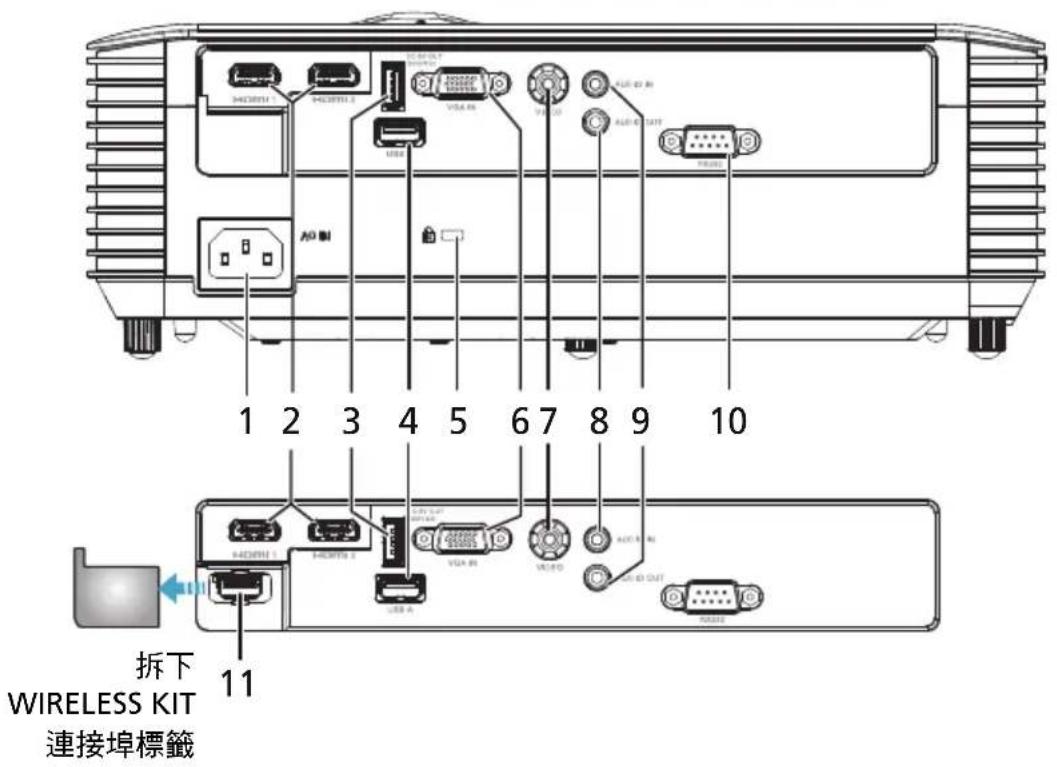

背面

拆下 WIRELESS KIT 連接埠標籤

#	說明	#	說明
1	電源插孔	7	複合影像連接端
2	HDMI 接頭	8	音訊輸入接頭
3	5V DC 輸出接頭 (韌體升級功能)	9	音訊輸出接孔
4	USB 接頭	10	RS232 連接端
5	KensingtonTM 鎖連接埠	11	USB 接頭 (用於 WiFi 介面卡)
6	PC 類比信號/HDTV/色差視頻輸入接頭

附註 1：功能視型號定義而定。
附註 2：WiFi 介面卡不支援熱插拔

控制面板

POWER LAMP TEMP 4 7 SOURCE 5 ENTER 8 BACK MENU 6 9

#	圖示 功能 說明
1	電源 電源	電源指示燈 LED
2 LAMP LAMP		燈泡指示燈 LED
3 TEMP TEMP		溫度指示燈 LED
4	[728]電源 請參閱 「開啟/關閉投影機」部分。
5	四向選擇鍵	▲▼:在 OSD 主功能表下選擇 OSD 項目,在沒有 OSD 功能表時,調整影像失真。◀▶:在 OSD 主功能表下選擇 OSD 項目
6	返回 返回 請返回上一個操作程序。
7	訊號來源 訊號來源 變更使用中的訊號源。
8	確認 確認 確認選擇的項目。
9	功能表 功能表	按下「功能表」以啟動螢幕顯示(OSD)功能表或退出 OSD 功能表。

附註 1：功能視型號定義而定。

附註 2：面板不能控制和操作智慧內容

遙控器示意圖

Model No.J-25121 Rating : DC 3V = 60mA MAX. EAC CE FC MADE IN CHINA MC.JTB11.095

1 2 3 4 5 6 7 8 9 10 ENTER /II BACK HOME 1 2 3 0 FREEZE VGA HOMMAC HIDE PoUp COMPONENT VIDEO ZOOM N 4 5 6 PgOn MEDIA LANWIFI ZOOM OUT 7 8 9 24 acer

#	圖示	功能說明
1		紅外線發射器	傳送信號至投影機。
2		電源請參閱	「開啟/關閉投影機」部分。
3		滑鼠	智慧模式:切換為適用於瀏覽按鍵的滑鼠模式。其他:功能無法使用。
4		訊號來源變更	使用中的訊號源。
5		選擇/確認確認	選擇的項目。
6		四向選擇鍵使用上、下、左、右按鍵選擇項目或調整所選擇的項目。
7		增加音量
8		音量降低
9		功能表	按下「功能表」以啟動螢幕顯示(OSD)功能表或退出OSD功能表。
10	[XZX]	梯型修正調整因投影機傾斜所造成的失真。

#	圖示	功能	說明
11		返回	請返回上	一個操作程序。
12 VGA				智慧:向上,選擇項目。*其他:變更來源為 VGA 接頭。
13		靜止		智慧:功能無法使用。其他:畫面靜止
14 PgUp	[BCW3]			智慧:向左,選擇項目。*其他:在 VGA 或 HDMI 來源下選擇上一頁。
15 COM	:NT			智慧:CollaVision (WPS) 無線投影支援應用程式快速鍵。其他:功能無法使用。
16 PgDr				智慧:功能無法使用。其他:在 VGA 或 HDMI 來源下選擇下一頁。
17		媒體		智慧:向下,選擇項目。*其他:功能無法使用。
18		首頁		智慧:返回首頁。其他:切換為智慧模式。
19 HDM	|HL			智慧:功能無法使用。其他:切換為 HDMI 來源。
20		隱藏		智慧:功能無法使用。其他:畫面隱藏鍵,暫時關閉視頻信號。按下「隱藏」按鍵可隱藏影像,再按一次則可恢復影像顯示。
21		放大		智慧:功能無法使用。其他:縮放按鍵,放大投射的影像。
22		影像		智慧:向右,選擇項目。*其他:切換為視訊來源。
23		縮小		智慧:功能無法使用。其他:縮放按鍵,縮小投射的影像。
24 LAN/				功能無法使用。

附註 1：功能視型號定義而定。

附註 2：「*」此功能將視不同層級的應用程式支援而造成控制相容性問題。

開始使用

連接投影機

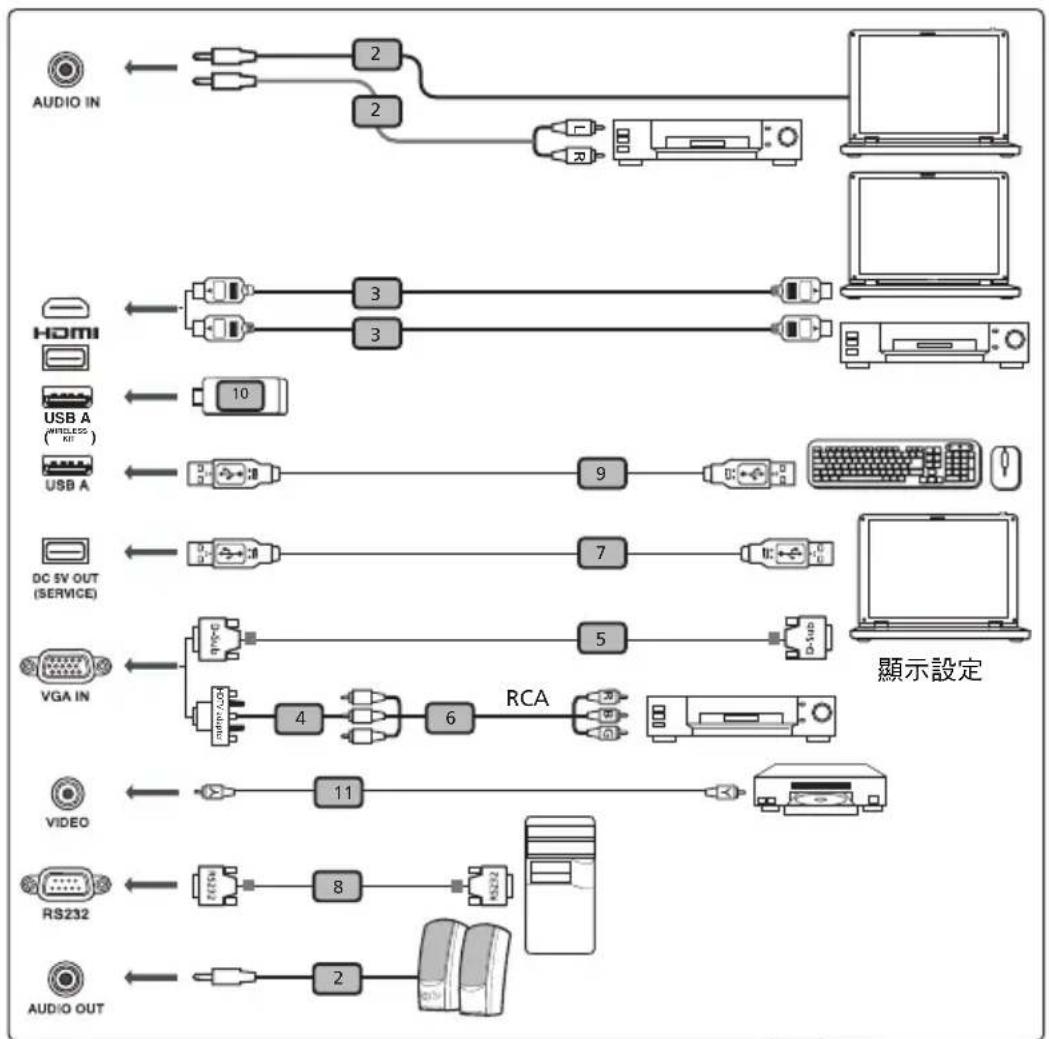

AUDIO IN 2 2 2 10 3 3 HOMI USB A (###) USB A 9 DC SV OUT (SERVICE) 7 VGA IN 5 RCA 6 11 VIDEO RS232 8 AUDIO OUT 顯示設定

#	說明	#	說明
1	電源線	7	USB 連接線
2	音頻訊號線	8	RS232 訊號線
3	HDMI 連接線	9	USB/ 滑鼠 / 鍵盤
4	VGA 轉色差 /HDTV 轉接器	10	USB 硬體鎖
5	VGA 連接線	11	影像連接線
6	3 RCA 色差連接線

附註 1：為確保投影機與電腦皆可達到良好效能，請先確認顯示模式的時脈可相容於投影機。

附註 2：功能視型號定義而定

附註3：若USB連接線長度超過5公尺，則需供電的延長線。

附註 4：USB DC 5V 輸出接頭支援 5V 電源輸出，可為行動電源充電。

開啟／關閉投影機

開啟投影機

1 確認電源線及信號連接線均已接妥。電源指示燈恆亮紅色燈光。
2 按下控制面板或遙控器上的「電源」按鈕，開啟投影機電源，此時電源指示燈將轉為藍色燈光。
3 開啟訊號源 （電腦、筆記型電腦、錄放影機等）的電源。投影機將自動偵測出訊號源。

- 若同時連接多組信號源，請使用控制面板或遙控器上的「訊號來源」按鍵切換輸入信號，或使用遙控器上的信號源選擇鍵直接選取。

關閉投影機

1 若要將投影機關機，請按住電源按鈕。將出現訊息：「關機？請再按一次「Power」鍵確認關機」請再按下電源鍵。
2 L E D 電源指示燈將於投影機關閉後轉為紅色並快速閃爍，風扇將繼續運作約 10 分鐘，以確保系統能確實冷卻。
3 系統完成冷卻後，LED 電源指示燈將立即停止閃爍，並轉為紅燈表示投影機目前在待機模式。
4 此時即可拔下電源插頭。

警告指示燈：

• 「投影機過熱。燈泡即將自動關閉。」
  此螢幕上的訊息表示投影機過熱。燈泡將自動關閉，投影機也將自動關機，且 LED 溫度指示燈也將轉為紅燈。請洽詢當地經銷商或維修中心。

- 「散熱風扇故障。燈泡即將自動關閉。」

此螢幕上的訊息表示風扇故障。燈泡將自動關閉，投影機也將自動關機，且 LED 溫度指示燈也會閃爍。請洽詢當地經銷商或維修中心。

附註 1：投影機自動關機且 LED 燈泡指示燈轉為紅燈時，請洽詢當地經銷商或維修中心。

附註 2：功能視型號定義而定。

注意！為確保持續展現最佳燈泡效用，投影機將進入兩分鐘的冷卻時間。

注意！在電源開啟後的 1 分鐘內請勿關閉投影機電源。

調整投射影像

調整投射影像的高度

投影機配備有升降腳架，可用以調整投影的高度。

升高／降低投射影像：

使用可調式傾斜輪微調顯示角度。

利用調整距離及縮放比例取得所需影像大小的方式

若需利用調整投影機距離及縮放環的方式取得最佳的影像大小，請參閱下表。

- WXGA 系列

投影機距離螢幕 2 公尺及 2.2 公尺時，調整縮放桿即可獲得 60 吋的影像。

A 60" 所需影像尺寸 D 高度：91 公分 由底部至影像顶端 2.0 公尺 B 2.2 公尺 C 所需距離

所需影像尺寸 距離 (公尺) 頂端 (公分)
對角(吋)<A>	寬(公分)x高(公分)	最大縮放<B>	最小縮放<C>	由底部至影像頂端<D>
30 65 x 40	1.0 1.1 45
40 86 x 54	1.3 1.5 61
50 108 x 67	1.7 1.9 76
60 129 x 81	2.0 2.2 91
70 151 x 94	2.3 2.6 106
80 172 x 108	2.7 3.0 121
90 194 x 121	3.0 3.3 136
100 215 x 135	3.3 3.7 151
150 323 x 202	5.0 5.6 227
180 388 x 242	6.0 6.7 272
200 431 x 269	6.7 7.4 303
250 538 x 387	8.3 9.3 378
300 646 x 404	10.0		454

縮放比例：1.1x

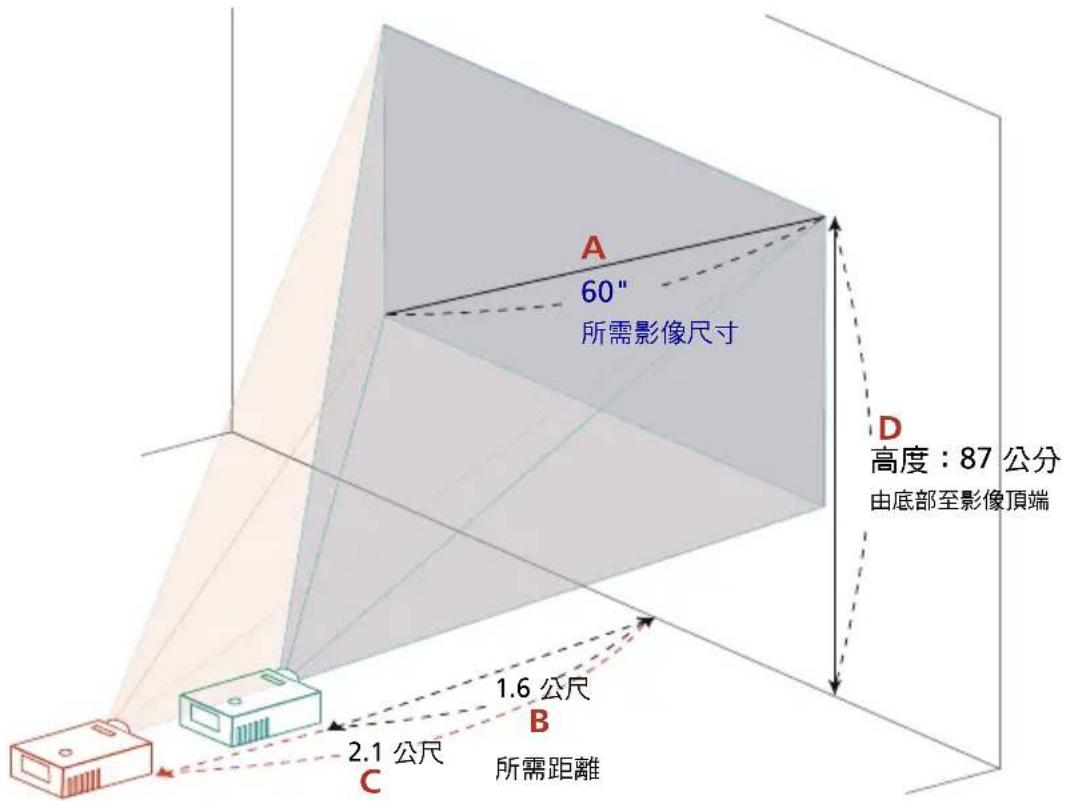

- 1080p 系列

投影機距離螢幕 1.6 公尺及 2.1 公尺時，調整縮放桿即可獲得 60 吋的影像。

A 60" 所需影像尺寸 D 高度：87 公分 由底部至影像顶端 1.6 公尺 B 2.1 公尺 C 所需距離

所需影像尺寸 距離 (公尺) 頂端 (公分)
對角(吋)<A>	寬(公分)×高(公分)	最大縮放<B>	最小縮放<C>	由底部至影像頂端<D>
27 60 x 34	0.9 1.0 39
50 111 x 62	1.7 1.8 72
60 133 x 75	2.0 2.2 87
70 155 x 87	2.3 2.6 101
80 177 x 100	2.7 2.9 116
90 199 x 112	3.0 3.3 130
100 221 x 125	3.3 3.7 144
120 266 x 149	4.0 4.4 173
150 332 x 187	5.0 5.5 217
200 443 x 249	6.6 7.3 289
250 553 x 311	8.3 9.2 361
300 664 x 374	9.96	11.0	433

縮放比例：1.1 倍

使用者控制項

安裝功能表

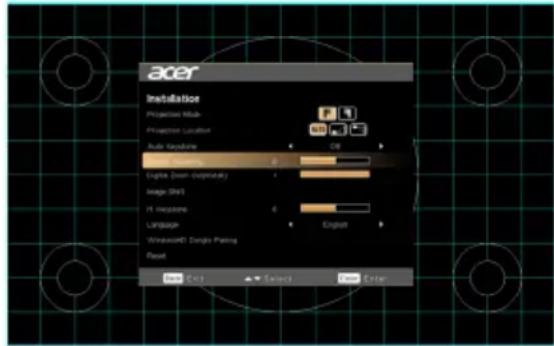

此安裝功能表提供投影機安裝與維護的螢幕顯示 (OSD)。唯有螢幕上顯示「無訊號輸入」時，才可使用螢幕顯示。

選單選項包括螢幕大小與距離、焦距、梯形修正等的設定值與調整。

1 按下控制鍵盤上的「Power」鍵便可開啟投影機電源。

2 按下控制鍵盤上的「功能表」鍵，便可啟動投影機安裝與維護的 OSD。

3 背景模式是調整校準與對齊設定值，如螢幕大小與距離、焦距等的參考指南。
4 安裝功能表包括許多選項：

使用上下方向鍵選取選項，左右方向鍵調整已選取選項的設定，然後使用「確認」可進入功能設定的子目錄。退出目錄後，機器將會自動儲存新的設定值。

5 隨時按下「功能表」或「返回」鍵可退出選單並返回 Acer 歡迎畫面。

注意：功能視型號定義而定。

螢幕顯示 (OSD) 功能表

本投影機配備多國語言的螢幕顯示 (OSD) 功能表，可供您調整影像及進行各項設定值的變更。

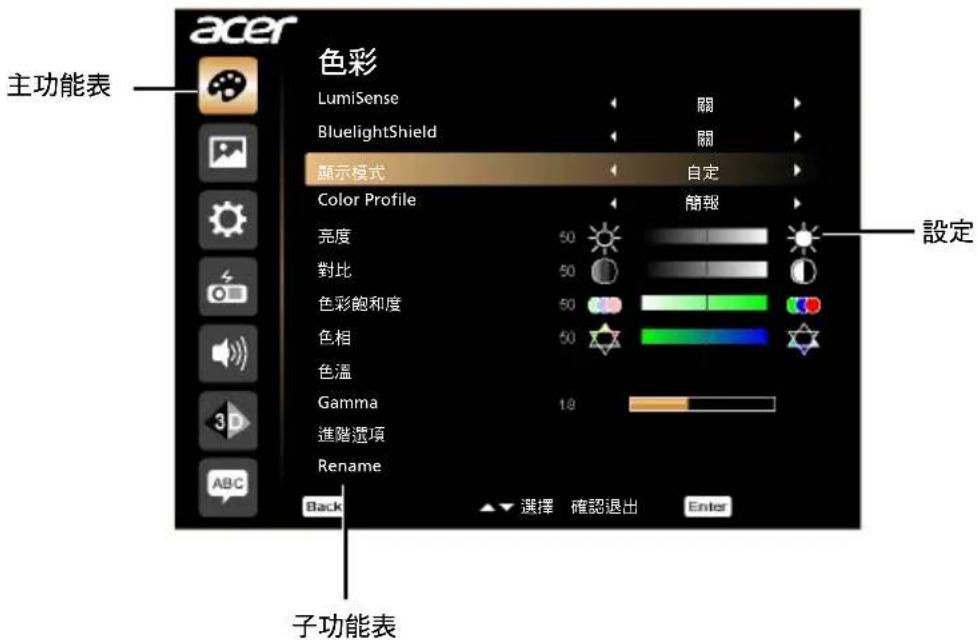

使用 OSD 功能表

• 按下遙控器或控制面板上的「功能表」鍵，即可開啟 OSD 功能表。
• OSD 畫面出現後，可使用 ▲▼ 按鍵選擇主功能表中的任何項目。選擇主功能表中需要的項目後，按下「確認」按鍵進入子功能表，進行細部的設定。
• 使用 ▲▼ 按鍵選擇需要的項目，再用 ◀▶ 按鍵調整設定值。
• 選擇子功能表中其他的項目，再依上述進行設定值的調整。
• 按下遙控器或控制面板上的「返回」鍵，即可返回主功能表。
• 若需退出 OSD 功能表，按一下遙控器或控制面板上的「返回」按鍵即可。OSD 功能表關閉後，投影機將自動儲存新的設定值。

acer 主功能表 色彩 LumiSense 顯示模式 Color Profile 亮度 對比 色彩飽和度 色相 色溫 Gamma 進階選項 Rename Back 選擇 確認退出 關 自定 簡報 設定 子功能表

注意 1：下列有些 OSD 設定可能無法使用。請參閱投影機實際的 OSD。 注意 2：功能視型號定義而定。

色彩

顯示模式	有許多針對各種不同影像最佳化的原廠預設值。明亮:使用亮度最佳化功能。標準:適用一般環境。簡報:供會議簡報。電影:適合播放亮度需求較高或一般電影/視頻/相片時使用。Dark Cinema 模式:適合播放較暗的電影時使用。遊戲:適用播放遊戲。足球:適用觀看足球比賽。ISF 白畫*:由 ISF 認證技師根據明亮環境校正及調整至最佳投影影像。ISF 夜晚*:由 ISF 認證技師根據昏暗環境校正及調整至最佳投影影像。教育:適用於教育環境。自定:記憶使用者的設定值。
牆面色彩	使用此功能根據墻壁顏色選擇合適的色彩。共有數種選擇,包括白色、鵝黃色、天空藍、粉紅、墨綠。此功能可補償因墻壁顏色所造成的色差,進而顯示正確的影像色調。
亮度	調整影像的亮度。按下 ◀ 鍵將影像調暗。按下 ▶ 鍵將影像調亮。
對比	「對比」在控制影像最亮與最暗部分的差異程度。調整對比可變更影像上的黑白色量。按下 ◀ 鍵,降低對比。按下 ▶ 鍵,增加對比。
色彩飽和度	可將黑白視訊影像調整為全飽和色彩。按下 ◀ 鍵降低影像中的色彩數量。按下 ▶ 鍵增加影像中的色彩數量。
色相	調整紅色和綠色的色彩平衡。按下 ◀ 鍵增加影像中的綠色量。按下 ▶ 鍵增加影像中的紅色量。
色溫	模式使用此功能可選擇 CT1、CT2、CT3、自定模式。
Gamma	可加強顯示較暗畫面的效果。Gamma 值越高,可使深色畫面更為明亮。
進階選項	獨立色彩管理調整紅色、綠色、藍色、青色、黃色、洋紅色等色彩。
	獨立色調調整紅色和綠色的色彩平衡。
	獨立色彩飽和度將選取的色彩調整為較低或較高飽和度色彩。
	獨立增益調整所選色彩的對比。
	極致色彩TM產生更大的螢幕色域範圍,加強色彩飽和度,讓影像更為明亮、生動。
	退出返回上一個功能表。
	電影模式設定針對 24 格原生電影模式最佳化的影像。
	降噪調整訊號降噪功能。「0」表示關閉降噪,「>0」表示增加降噪。
	黑階強化讓每一個類比訊號源都能顯現最佳黑階。
	牆面色彩使用此功能根據墻壁顏色選擇合適的色彩。共有數種選擇,包括白色、鵝黃色、天空藍、粉紅、墨綠。此功能可補償因墻壁顏色所造成的色差,進而顯示正確的影像色調。
	ISF1. 認證 ISF 技師將依您的實際環境校正及調整至最佳投影影像。ISF 輸入密碼僅限由技師保管。2. 若配備 ISF 功能的投影機尚未由 ISF 認證技師校正,「ISF 白畫」和「ISF 夜晚」將不會顯示在顯示模式中。如需詳細資訊,請前往 ISF 官方網站:https://www.imagingscience.com 並與您所在國家的經銷商聯絡。3.ISF 校正將由 ISF 認證校正人員負責及擔保,因此 Acer 對校正服務概不負責。

附註 1：若電腦或 HDMI 模式，則不支援「色彩飽和度」以及「色相」功能。

附註 2：功能視型號定義而定。

附註 3：「*」快速鍵「右->下->左->上」開啟 ISF 模式。

影像

投影方式	• 前投影:出廠預設值。•後投影:投影機會使影像左右相反,以利由半透明螢幕後方投影。
投影位置	•自動:自動調整影像的投影位置。•桌上•倒吊:投影機會使影像上下顛倒,以配合懸掛式投影。
顯示比例 使用此功能可選擇需要的寬高比。•自動:保持與信號源相同的寬高比,並將影像縮放至符合水平或垂直像素的最大值。•全螢幕:調整影像大小,使寬度(3840像素)與高度(2160像素)符合全螢幕大小。•4:3:配合螢幕,將影像調整為4:3的比例。•16:9:配合螢幕的寬度及高度,將影像調整為16:9的比例。•LBX:保持原始訊號的縱橫比,並放大1.333倍。
清晰度 調整影像的清晰度。•按下 鍵,降低清晰度。•按下 [4W48]鍵,增加清晰度。
梯型修正 調整因投影機傾斜所造成的失真。
	4角校正針對各邊呈現不平均矩形的影像,手動調整其形狀與尺寸。連續按「模式」選擇您要調整的角落。透過四個方向選擇鍵,調整影像形狀。<附註>調整水平/垂直梯形修正時,無法使用此功能。
影像位移調整	·影像位移調整:按下 ▲▼◀▶ 調整投影影像。
訊號來源 水平位置	(水平位置)·按下 ◀鍵將影像向左移。·按下 ▶鍵將影像向右移。
	垂直位置(垂直位置)·按下 ◀鍵將影像向下移。·按下 ▶鍵將影像向上移。
	頻率「頻率」用於變更投影機的資料顯示更新頻率,以搭配電腦顯示卡的頻率。畫面出現垂直移動的閃爍條紋時,請使用此功能進行必要的調整。
	相位使投影機的信號時序與電腦顯示卡的信號時序同步。若顯示畫面不穩定或出現閃爍情形,請使用此功能修正。
HDMI	HDMI色彩範圍調整 HDMI 影像資料的色彩範圍,以修正色彩顯示錯誤。·自動:根據播放器所提供的資訊自動調整。·有限範圍:以有限的色彩範圍資料處理輸入影像。·完整範圍:以完整的色彩範圍資料處理輸入影像。
	HDMI掃描資訊調整畫面中 HDMI 影像的溢出掃描比。·自動:根據播放器所提供的資訊自動調整。·非全畫面:HDMI 影像一律不溢出掃描。·全畫面:HDMI 影像一律保持溢出掃描。
低輸入延遲 使用此	功能可讓投影畫面變得流暢且無任何延遲。<附註>當此設定設為「開」時,3D/顯示比例/梯型修正/水平位置/垂直位置/HDMI 掃描資訊/相位 功能將會重設為原廠預設設定。

附註 1：僅在 HDMI 或視訊模式下不支援「水平位置」、「垂直位置」、「頻率」或「相位」等功能。

附註 2：「HDMI 色彩範圍」及「HDMI 掃描資訊」功能僅適用於 HDMI 模式。

附註 3：功能視型號定義而定。

附註 4：僅在 120 Hz 時支援 3D 功能。

3D

3D	選擇「開」,啟用 DLP 3D 功能。• 開:當您使用 DLP 3D 眼鏡、120Hz 3D 繪圖卡,並搭配相應的軟體播放器之 HQFS 格式檔案或 DVD 時,請選擇此項目。• 關:關閉 3D 模式。
3D 格式	若無法正確顯示 3D 內容,可選擇符合您正在觀賞之 3D 內容的 3D 格式,即可享受最佳效果。
24P 3D	選擇「96Hz」或「144Hz」以與 3D 眼鏡相容。
3D 左/右反轉	若配戴 DLP 3D 眼鏡時看到分離或重複影像,您可能需要執行「反轉」以取得最佳的左右影像組合,如此才能看見正確影像(僅限 DLP 3D)。
3D 警告訊息 選擇「開」顯示 3D 警告訊息。注意:現已啟用 3D 顯示功能。1. 請務必使用正確的 3D 訊號及眼鏡。2. 若不想觀看 3D 影像,請關閉 3D 顯示功能。3. 如果 3D 顯示不正確,請嘗試啟用 3D Sync Invert。4. 顯示模式選項在 3D 模式中將無法使用。

注意 1：若要正確顯示 3D 影像，必須正確設定顯示卡 3D 應用程式。

注意 2：軟體播放器（如 Stereoscopic Player 和 DDD TriDef Media Player）

支援 3D 格式檔案。您可至以下網站下載這三種播放器：

• Stereoscopic Player （試用版）：
  http://www.3dtv.at/Downloads/Index_en.aspx
• DDD TriDef Media Player （試用版）：
  http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

注意 3：啟用 3D 時才能使用「3D 左 / 右反轉」。

注意 4：投影機開機時，若有啟用 3D 功能，將會出現提醒畫面。請根據自己的需要調整設定。

設定

來源選擇 透過來源功能表可手動切換,透過智慧型檢測可自動切換。
HDMI CEC	預設值為「關」。選擇「開」以啟用 HDMI CEC 功能。
資訊 在螢幕上顯示 機型名稱、輸入來源、信號型態、顯示模式、序號、軟體版本及 QR 碼等投影機資訊。
重設 OSD 目錄重新設定:按下「確認」鍵並選擇「是」將所有功能表的參數設回原廠預設設定。重設智慧:按下「確認」按鈕並選擇「是」重設智慧訊號源。

附註：功能視型號定義而定。

投影設定

燈泡模式 一般:正常	耗電模式節能:降低投影機燈泡的亮度會減少耗電量高動態節能模式:會自動針對較暗的電影場景達到最佳顯示效果,呈現更驚人的細緻度。
高海拔模式 選擇「	開」時,開啟高海拔模式。風扇持續全速運轉,使投影機在高海拔條件下正確散熱。
自動關機 (分鐘)	若無信號輸入且超過預先設定的時間,投影機將自動關機。(預設是15分鐘)
選單顯示時間(秒)	選擇 OSD 功能表顯示時間。(預設是15秒鐘)使用者選擇「手動」關閉主功能表/直接鍵功能表。
自動打開電源 AC 電源	在連接 AC 電源的情況下,選擇「開」啟動投影機。
	HDMI 電源開啟在連接 HDMI 電源的情況下,選擇「開」啟動投影機。
	VGA 電源開啟在連接 VGA 電源的情況下,選擇「開」啟動投影機。
	電源模式(待機)使用中:啟用通過智慧訊號源打開投影機節能:禁用通過智慧訊號源打開投影機。
燈泡資訊 燈泡已用時數	顯示燈泡的累積使用小時。
	燈泡使用壽命提示啟用此功能後,投影機將於到達預估燈泡使用期限的前30小時,顯示出更換燈泡的提醒訊息。
	燈泡已用時數歸零選擇「是」並按下「確認」之後,將燈炮時數計數器調為0小時。
語言	選擇多國語言 OSD 功能表。使用▲▼鍵選擇功能表所使用的語言。按下「確認」確認選擇的項目。

附註：功能視型號定義而定。

聲音

音量	按下 键,降低音量。按下 键,增加音量。
內建揚聲器 •選擇 「開」啟用揚聲器•選擇 「關」禁用揚聲器
靜音 •選擇 「開」,可啟動靜音功能。•選擇 「關」,可關閉靜音功能。

附註 1：功能視型號定義而定。

附註 2：SPIDF 的音量無法調整。

附錄

疑難排解

如果使用 Acer 投影機時遇到任何問題，請參閱下列的解決方式。若問題仍無法解決，請洽詢當地經銷商或維修服務中心。

影像問題及解決方法

#	問題 解決方法
1	螢幕未出現任何畫面•依「開始使用」部分的說明檢查所有連接線。•確認接頭的針腳沒有彎曲或斷裂情形。•檢查投影機燈泡是否已裝妥。請參閱「更換燈泡(僅限維修人員)」部分。•確認鏡頭蓋已打開,投影機電源已開啟。
2	畫面被分割或未正確顯示的影像(個人電腦(Windows 2000/XP/Vista/Windows 7/Windows 8))•影像顯示不正確:•開啟「我的電腦」、「控制台」,點兩下「顯示」圖示。•選擇「設定值」索引標籤。•請確定顯示器的解析度設定低於或等於WUXGA-RB(1920×1200)。•點選「進階」按鈕。若問題仍未解決,請依下列程序變更所使用的顯示器設定:•請確定解析度設定低於或等於WUXGA-RB(1920×1200)。•點選「監視器」索引標籤內的「變更」按鈕。•點選「顯示所有裝置」。然後選擇SP欄位中的「標準顯示器類型」,再選擇「機型」欄位內所需要的解析度模式。•請確定監視器螢幕的解析度設定低於或等於WUXGA-RB(1920×1200)。

3	不完整、跳動或不正常顯示的影像(限筆記型電腦)	•影像顯示不正確: •依上述項目2的程序調整電腦的解析度。 •切換輸出設定值。例如:[Fn]+[F4]、Compaq [Fn]+[F4]、Dell [Fn]+[F8]、Gateway [Fn]+[F4]、IBM [Fn]+[F7]、HP [Fn]+[F4]、NEC [Fn]+[F3]、Toshiba [Fn]+[F5] •若難以變更解析度或畫面無回應,請將投影機及所有設備重新開機。
4	筆記型電腦無法顯示出簡報畫面	•若使用Microsoft®Windows®作業系統的筆記型電腦:某些機種的筆記型電腦會在連接使用第二顯示裝置時,自動關閉本身的螢幕。各機種的螢幕重新啟用方式不同。相關詳盡資訊,請參閱電腦的使用手冊。 •若使用Apple®Mac®作業系統的筆記型電腦:在「系統偏好設定」中,開啟「顯示器」並選取鏡像視訊「開」。
5	影像不穩定或閃爍	•調整「相位」設定值。相關詳盡資訊,請參閱「影像」部分。 •在電腦上調整顯示色彩深度設定。
6	畫面出現垂直移動的閃爍條紋	•調整「頻率」設定值。相關詳盡資訊,請參閱「影像」部分。 •檢查並重新調整顯示卡的顯示模式,使其與投影機相容。
7	影像失焦	•確定取下鏡頭蓋。 •調整投影機鏡頭的焦距環。 •確定投影螢幕與投影機保持規定的距離。相關詳盡資訊,請參閱「利用調整距離及縮放比例取得所需影像大小的方式」部分。
8	顯示「寬螢幕」DVD時畫面被拉長	播放壓縮型DVD影片或16:9影片時,請調整下列設定值: •若播放4:3格式的DVD,請於投影機OSD內將格式變更為4:3。 •若影像仍有被拉長的現象,則需調整其寬高比。將DVD播放器的顯示格式調整為16:9(寬螢幕)。 •若播放黑邊(LBX)格式的DVD,請於投影機OSD內將格式變更為黑邊(LBX)。
9	影像太小或太大。	·調整投影機鏡頭的縮放環。·移動投影機,使其更靠近或是更遠離螢幕。·按下遙控器上的「功能表」。進入「影像-->顯示比例」試用不同的設定或按遙控器上的「顯示比例」按鍵直接調整。
10	影像有偏斜的現象	·盡可能將投影機的位置調整至螢幕中央。·按下遙控器上的「梯型修正/△」按鈕,直到畫面兩側呈現垂直為止。
11	影像反轉	·選擇OSD中的「影像-->投影模式」,並調整投影方向。
12	LAN/WiFi、USB 顯示器的訊號源顯示無訊號	·關閉投影機然後再開啟投影機。
13	在媒體中顯示照片或文件時,出現圖像殘影	·關閉投影機然後再開啟投影機。

OSD 訊息

#	狀況 訊息說明
1	訊息 • 散熱風扇故障 - 系統風扇無法運作。散熱風扇故障。燈泡即將自動關閉。• 投影機過熱 - 投影機已超過額定的操作溫度,必須等待溫度下降後,才能再度使用。請檢查以下訊息。投影機過熱,系統將立即自動關閉電源,請:1. 檢查操作周圍溫度是否介於5度與40度之間。2. 檢查濾網是否需要清潔。3. 檢查進風口或出風口是否堵塞。4. 檢查在高海拔區域操作投影機時是否設定為高海拔模式。請檢查是否已安裝濾塵網。若濾塵網因灰塵過多而阻塞,請清潔濾塵網。• 更換燈泡 - 燈泡已到達其最大使用期限。請儘速準備更換。以最亮模式操作的燈泡可用壽命將盡。建議更換!

投影機問題

#	狀況 解決方法
1	投影機停止回應所有控制	•若有可能,先關掉投影機,再拔掉電源線並等待至少30秒,再重新接上電源。
2	燈泡燒掉或發出爆裂聲	•燈泡到達其使用期限後,可能燒毀及發生較大的爆裂聲。如果發生這種情況,在更換燈泡組件前,請勿啟動投影機。更換燈泡時,請確實遵守「更換燈泡(僅限維修人員)」中所列的程序執行。
3	無法正常偵測到 WiFi 或藍牙。	•重新插入 WiFi 介面卡,然後重新啟動投影機。

指示燈與警示訊息清單

LED 指示燈訊息

訊息	燈泡指示燈	溫度指示燈 電源	LED
	紅	紅	紅	藍
待機	---		亮起	--
電源按鈕開啟	---			亮起
燈泡重試	---			快速閃爍
關機 (冷卻階段)	---		快速閃爍	--
電源按鈕關閉(冷卻完成;待機模式)	---		亮起	--
錯誤 (高溫失效)	--	亮起	--	亮起
錯誤 (風扇鎖定失效)	--	快速閃爍	--	亮起
錯誤 (燈泡故障) 亮起		---		亮起
錯誤 (色環故障) 快速閃爍	---			亮起

更換燈泡 （僅限維修人員）

投影機可自動偵測燈泡的使用期限。系統將會顯示「燈泡警告！超出燈泡壽命。」警告訊息。當您看見此訊息時，請盡快更換燈泡。更換燈泡前，務必確認投影機已冷卻45分鐘以上。

警告：燈泡周圍溫度相當高！更換燈泡前，請先靜置冷卻。

警告：為降低導致人員受傷的風險，請勿使燈泡模組摔落或碰觸燈泡。

如果燈泡摔落地面，可能碎裂並導致受傷。

警告：請勿自行更換燈泡。請聯絡合格維修人員進行更換。

固定於天花板上的安裝

以天花板懸掛方式安裝投影機時，請依下列程序執行：

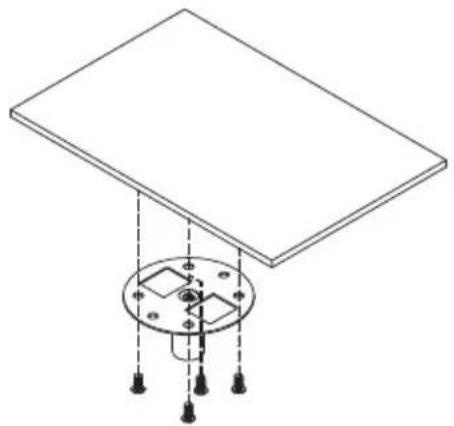

1 在天花板堅固的結構處鑽四個孔，並固定吸頂式安裝底座。

2 根據實際環境選擇長度組合。(CM-01S 未隨附第 2 型及第 3 型。)

第1型

第2型

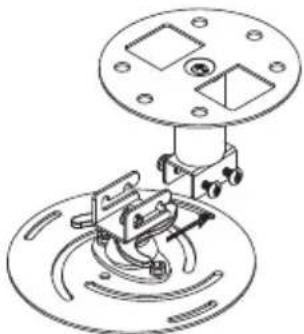

如為標準尺寸，請使用三支支架螺絲固定投影機至吊頂架。

第 2 型與第 3 型：

另外，如為較大尺寸，請使用有更多支撐點的伸縮架。

類型 1 :

類型 2：

附註：建議在投影機與吊架之間預留適當的空間，以利投影機散熱。

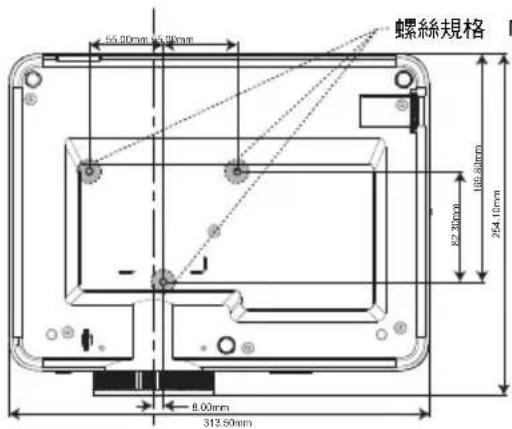

4 連接主機接頭至投影機托架（圖例1），然後鎖上四支螺絲（圖例2）。

B型螺絲 塊圈類型
內徑(mm)長度(mm)大		小
4	25	影像垂直位置 影像垂直位置

以下規格若有變更，恕不另行通知。最新規格之相關資訊，請參閱 Acer 公布之行銷產品規格。

投影機規格	DLP®
電腦相容性	IBM PC 及相容機型、Apple Macintosh、iMac 及 VESA標準: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA +
視訊相容性	NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
顯示色彩 10.7 億顏色
水平掃描頻率	15 - 100 kHz
垂直更新頻率	24 - 120 Hz
數位變焦	0.8x ~ 2.0x
電源供應 AC 輸入 100 - 240 V 自動切換電源供應
操作溫度	0°C 至 40°C (32°F 至 104°F)
標準包裝內容物	•交流電源線 x1• HDMI 纜線 x1(選購)• VGA 纜線 x1(選購)• 遙控器 x 1• AAA 電池 x 2(遙控器使用)(選購)• 快速操作指南(投影機)x 1• 提袋 x 1(選購)

附註 1：設計與規格若有變更，恕不另行通知。

附註 2：* 功能視型號定義而定。

M311/DW608a/V65Wa/AW620a/DX427a/M1328WZ/M1328W/M1328Wi/M311i/M1328/DWX2103

解析度 1280x800 WXGA 解析度
	最大:UXGA (1600 x 1200)、WSXGA+(1680x1050)、1080p(1920x1080)、WUXGA-RB(1920 x 1200)
顯示比例	自動、全螢幕、4:3、16:9、L.Box
光學縮放比	1.1X
投射比	1.54 ~ 1.72 (60"@2 公尺)
投影鏡頭	F = 2.41 ~ 2.53, f = 21.85 公釐 ~ 24.00 公釐, 手動變焦及對焦
投影影像大小(對角線)	27吋~300吋(69公分~762公分)
投影距離	1.0公尺~10公尺(3.3呎~32.7呎)
燈泡類型 220 W使用者可置換式燈泡
聲音內建10W揚聲器輸出x1
重量	2.7公斤(5.95磅)
尺寸(寬x深x高)(含腳座)	313mm x 255.25mm x 113.7mm (12.3吋 x 10.0吋 x 4.5吋)
耗電量 正常模式:265W ± 10% @ 110VAC ECO 模式:205W ± 10% @ 110VAC 待機模式<0.5W
I/O接頭
電源插孔	V
VGA輸入	V
HDMI 1 V
HDMI 2 V
合成視訊	V
RS232 V
3.5 mm 音訊輸入插孔	V
3.5 mm 音訊輸出插孔	V
5V DC輸出	V
USB A1(DC 5V輸出)	V
USB A2(無線傳輸器)	V
USB A3 V

附註 1：設計與規格若有變更，恕不另行通知。

附註 2：* 功能視型號定義而定。

M511/DF608a/V65Fa/AF620a/DX527a/M1528Z/H6546BDa/M1528/M1528i/M511i/M1528/D1P2104

解析度 1920x1080 1080p 解析度	• 最大:UXGA (1600 x 1200)、WSXGA+(1680x1050)、1080p(1920x1080)、WUXGA-RB(1920 x 1200)
顯示比例	自動、4:3、16:9、L.Box
光學縮放比	1.1X
投射比	1.50 ~ 1.66 (60°@2 公尺)
投影鏡頭	F = 1.98 ~ 2.03, f = 15.84 公釐 ~ 17.42 公釐,手動變焦及對焦
投影影像大小(對角線)	27 吋 ~ 301 吋 (69 公分 ~ 765 公分)
投影距離	1.0 公尺 ~ 10 公尺 (3.3 呎 ~ 32.7 呎)
燈泡類型 245W 使用者更換燈泡
聲音 內建 10W 揚聲器輸出 x1
重量	3.0 公斤 (6.61 磅)
尺寸 (寬 x 深 x 高)(含腳座)	313mm x 255.25mm x 113.7mm (12.3 吋 x 10.0 吋 x 4.5 吋)
耗電量 一般模式:295W±10%@ 110VACECO 模式:215W±10%@ 110VAC待機模式 < 0.5W

附註 1：設計與規格若有變更，恕不另行通知。

附註 2：* 功能視型號定義而定。

相容模式

A. VGA 類比

1 VGA 類比 - PC 信號

模式 解析度		垂直頻率 [Hz] 水平频率 [KHz]
VGA 640x480	60 31.5
	640x480 72 37.9
	640x480 75 37.5
	640x480 85 43.3
	640x480 120 61.9
SVGA 800x600	56 35.1
	800x600 60 37.9
	800x600 72 48.1
	800x600 75 46.9
	800x600 85 53.7
	800x600 120 77.4
XGA 1024x768	60 48.4
	1024x768 70 56.5
	1024x768 75 60.0
	1024x768 85 68.7
	1024x768 120 99.0
SXGA 1152x864	70 63.8
	1152x864 75 67.5
	1152x864 85 77.1
	1280x1024 60 64.0
	1280x1024 72 77.0
	1280x1024 75 80.0
	1280x1024 85 91.1
QuadVGA 1280x960	60 60.0
	1280x960 75 75.2
SXGA+ 1400x1050	60 65.3
UXGA 1600x1200	60 75.0
PowerBook G4 640x480	60 31.4
PowerBook G4 640x480		66.6(67)	34.9
PowerBook G4	60 37.9
PowerBook G4	1024x768 60 48.4
PowerBook G4 1152x870	75 68.7
PowerBook G4 1280x960	75 75.0
i Mac DV (G3) 1024x768		75 60.0

2 VGA 類比－延伸型寬螢幕時序

模式 解析度		垂直頻率 [Hz] 水平频率 [KHz]
WXGA 1280x768 60 47.8
	1280x768 75	60.3
	1280x768 85	68.6
	1280x720 60	44.8
	1280x720 120	92.9
	1280x800 60	49.6
	1280x800 119	909 101.6
	1920x1200 60	74
	1440x900 60	59.9
WSXGA+ 1680x1050 60 65.3
	1920x1080(1080P)	60 67.5
	1366x768 60	47.7
WUXGA 1920x1200-RB 59.94 74.04

3 VGA 類比 - 色差訊號

模式 解析度		垂直頻率 [Hz] 水平频率 [KHz]
480i	720x480 (1440x480)	59.94 (29.97)	15.7
576i	720x576 (1440x576)	50(25)	15.6
480p	720x480	59.94	31.5
576p	720x576	50	31.3
720p	1280x720 60 45.0
720p	1280x720 50 37.5
1080i	1920x1080	60(30)	33.8
1080i	1920x1080	50(25)	28.1
1080p	1920x1080	23.97/24	27.0
1080p	1920x1080	60	67.5
1080p	1920x1080	50	56.3

B. HDMI 數位

1 HDMI - PC 信號

模式 解析度		垂直頻率 [Hz] 水平頻率 [KHz]
VGA	640x480	60	31.5
	640x480	72 37.9
	640x480	75 37.5
	640x480	85 43.3
	640x480 120	61.9
SVGA	800x600	56	35.1

	800x600 60 37.9
	800x600 72 48.1
	800x600 75 46.9
	800x600 85 53.7
	800x600 120 77.4
XGA 1024x768 60 48.4
	1024x768 70 56.5
	1024x768 75 60.0
	1024x768 85 68.7
	1024x768 120 99.0
SXGA 1152x864 70 63.8
	1152x864 75 67.5
	1152x864 85 77.1
	1280x1024 60 64.0
	1280x1024 72 77.0
	1280x1024 75 80.0
	1280x1024 85 91.1
QuadVGA 1280x960 60 60.0
	1280x960 75 75.2
SXGA+ 1400x1050 60 65.3
UXGA 1600x1200 60 75.0
PowerBook G4 640x480 60 31.4
PowerBook G4 640x480 66.6(67) 34.9
PowerBook G4	800x600 60 37.9
PowerBook G4	1024x768 60 48.4
PowerBook G4 1152x870 75 68.7
PowerBook G4 1280x960 75 75.0
i Mac DV (G3) 1024x768 75 60.0

2 HDMI — 延伸型寬螢幕時序

模式	解析度	垂直頻率 [Hz] 水平频率 [KHz]
WXGA 1280x768 60 47.8
	1280x768 75	60.3
	1280x768 85	68.6
	1280x720 60	44.8
	1280x720 120	92.9
	1280x800 60	49.6
	1280x800-RB	119.909	101.6
	1440x900 60	59.9
	1920x1200 60	74
WSXGA+	1680x1050 60	65.3
	1920x1080(1080P)	60 67.5
	1920x1080(1080P)	50 56.3
	1366x768 60	47.7
WUXGA 1920x	1200-RB 59.94 74	.04

3 HDMI — 視訊信號

模式 解析度		垂直頻率 [Hz] 水平频率 [KHz]
480i	720x480 (1440x480)	59.94 (29.97)	15.7
576i 720x576 (1440x576) 50(25)		15.6
480p 720x480 59.94		31.5
576p	720x576	50	31.3
720p	1280x720	60	45.0
720p	1280x720	50	37.5
1080i	1920x1080	60(30)	33.8
1080i	1920x1080	50(25)	28.1
1080p	1920x1080	23.97/24	27.0
1080p	1920x1080	25	28.1
1080p	1920x1080	29.97/30	33.8
1080p	1920x1080	60	67.5
1080p	1920x1080	50	56.3
1080p	1920x1200-RB	59.94	74.04
4K	3840x2160	60	135
	3840x2160	24	54
	3840x2160	25	56.25
	3840x2160	30 67.5
	3840x2160	50	112.5
	4096x2160	60	140
	4096x2160	24	60
	4096x2160	25 61.5
	4096x2160	30 75.5
	4096x2160	50	119

4 HDMI - 1.4a 3D 時序

模式	解析度	垂直頻率 [Hz]	水平頻率 [KHz]
720p(畫面集合)	1280 x 720	50	37.5
720p(畫面集合)	1280 x 720	60	45.0
1080p(畫面集合)	1920 x1080	24	27.0
720p (畫面集合)	1280 x 720	50	37.5
720p (畫面集合) 1280 x 720 60 45.0
1080i (最上面與最下面)	1920 x1080	50 (25)	28.1
1080i (最上面與最下面)	1920 x1080	60 (30)	33.8
1080p (最上面與最下面)	1920 x1080	24	27.0
1080p (最上面與最下面)	1920 x1080 50	56.3
1080p (最上面與最下面)	1920 x1080 60	67.5
720p (Side-By-Side (Half))	1280 x 720 60 45.0
1080i (Side-By-Side (Half))	1920 x1080	50 (25)	28.1
1080i (Side-By-Side (Half))	1920 x1080	60 (30)	33.8
1080p (Side-By-Side (Half))	1920 x1080 50	56.3
1080p (Side-By-Side (Half))	1920 x1080 60	67.5
圖形來源顯示器範圍限制	水平掃描頻率:		15k-100kHz
	垂直掃描率:		24-120 Hz
	最高像素率:		類比: 165MHz數位: 165MHz

附註 1：功能視型號定義而定。

附註 2：不支援 MHL 1080p 3D 24p 畫面集合。

法規及安全事項

FCC 公告

本產品經測試符合 FCC 規定 Part 15 的 Class B 數位裝置限制。相關限制的訂定在於提供適當的保護，防止住宅安裝時所造成的不良干擾。本產品可能產生、使用、輻射出射頻能量，若未依指示進行安裝，即可能對無線通訊造成有害干擾。

然而，在特定安裝下仍有可能產生干擾的情形。利用開啟、關閉本產品的方式，可確認本產品是否對收音機、電視造成有害干擾。建議用戶可嘗試下列方式避免干擾發生：

•調整接收天線的方向或位置。
- 拉開裝置與接收器的間距。
- 將裝置接到與接收器不同電路的插座上。
·請洽經銷商或有經驗的無線電／電視技術人員提供協助。

注意：屏蔽纜線

應使用屏蔽纜線連接其他電腦裝置，使其符合 FCC 規範。

注意：周邊裝置

所有連接至本產品的周邊裝置 （輸入／輸出裝置、終端機、印表機），均需通過Class B限制的認證。若與未通過認證的周邊裝置共同使用，則可能對無線電或電視產生干擾。

小心

依據 FCC 規定，若擅自對本產品進行原製造商未認可的變更或改裝，用戶即有違操作使用本產品的權益。

運作條件

本產品符合 FCC 規定 Part 15。操作應遵守以下兩項條件：(1) 本產品不產生有害干擾。(2) 本產品可承受任何外來的干擾，包含可能影響正常運作的干擾。

注意：加拿大使用者

本 B 級數位裝置符合加拿大 ICES-003 法規的要求。

附註：下列法規僅適用於配備 WLAN 及／或藍牙的機種。

一般

在開放無線電使用的任何國家或地區內，本產品均能符合無線電頻率及安全標準。依使用特性不同，本系列產品可能配備無線電裝置（例如：WLAN 及／或藍牙模組）。

加拿大－低功率免執照無線電通訊裝置 (RSS-247)

a 一般資訊

操作應遵守以下兩項條件：

1. 本產品不產生有害干擾，且
2. 本產品必須能承受任何干擾，包含可能影響正常運作的干擾。

b 操作頻帶：2.4 GHz

為避免干擾其他無線電服務業務，本產品應於室內使用；若於室外使用，可能需先申請使用許可。

適用國家清單

本產品必須確實遵守各國的使用法規及限制。相關詳細資訊，請洽當地辦事處。有關最新的國家名單，請瀏覽 http://ec.europa.eu/enterprise/rtte/implem.htm。
