用户手册 PM-WU01 ACER

P6200S/F211S/PM-X01S 系列

使用手册

© 2015 版權屬 Acer 公司。

保留所有權利。

Acer 投影機使用手冊

初版日期：08/2015

此出版物內容可能定期更新，如有修訂或變更，恕不另行通知。變更內容可能整合至新版手冊或補充文件與出版品中。本公司對於本文內容不提供相關之明示或暗示保固，在此亦對商品適銷性與特定用途適用性之隱喻保證提出免責聲明。

在下列預留的空白位置，填入機型、序號、購買日期及購買處。序號及機型可於外盒上找到。所有與您電腦元件有關的相關資料，均應包括序號、機型及購買日期。

本公司依著作權法，享有及保留一切著作之專屬權利，未經本公司書面同意，不得就本手冊增刪、改編、翻印、改造或仿製之行為。

機型：____

序號：____

購買日期：____

購買處：____

Acer 及 Acer 標誌為 Acer 公司的註冊商標。手冊內所提及的其他公司產品名稱或商標僅供參考之用，且各屬其公司所有。

「HDMI™、HDMI 標誌與 High-Definition Multimedia Interface 為 HDMI Licensing LLC 之商標或註冊商標。」

安全使用資訊

請詳閱本手冊。請妥善保存本手冊，以利日後參考之用。請遵循產品上所標示的所有警告事項及使用說明。

清潔本產品前，請先關機

進行清潔工作前，務必先將電源插頭自插座中拔出。切勿使用液體清潔劑或噴霧式清潔劑。請使用瀑布進行清潔工作。

將插頭作為斷電裝置的注意事項

外接式電源供應器的電源連接與中斷，務必遵守下列事項：

• 連接電源線至 AC 電源插座前，先安裝電源供應器。
• 拔除投影機的電源供應器前，請先拔下電源線。
• 若系統使用多重電源，請將所有電源線自電源插座中拔出，確保電源已完全中斷。

電源接取須知

請確定電源線所插入的電源插座可方便取用，且盡可能靠近操作人員所在之處。若需切斷設備的電源，請務必將電源線自電源插座中拔下。

警告！

• 請勿於近水處使用本產品。
• 請勿將本產品放置於不平穩的推車、腳架或桌面上。若使本產品摔落地面，則可能造成產品嚴重損壞。
• 產品上的通風槽及開口是專為產品正常運作、防止產品過熱而設計。切勿遮擋這些通風開口。請勿於床上、沙發、地毯或類似物品的表面上操作使用本產品，以免遮擋住通風開口。

切勿於暖器、加熱器上方或附近操作使用本產品；除非有良好的通風設施，否則請勿於封閉式擺設空間中使用本產品。

• 切勿將異物自機箱開口推入機身內，以免碰觸高壓點或造成零件短路，進而引發失火或人員觸電危險。切勿將任何類型的液體潑入機身內部。
• 為避免內部零件損壞及造成電池漏液，請勿將產品放置於經常震動的表面上。
• 切勿於運動、健身或任何產生震動的環境中使用本產品，以免造成電源短路或旋轉零件、燈泡的損壞。

使用電源

• 本產品必須接用規格標籤上所標示的電源。若不確定可使用的電源類型，請洽詢經銷商或當地的電力公司。
• 切勿將任何物品放置於電源線上。切勿將電源線擺設於人員行經之處，以免遭受踐踏。
• 本產品使用延長線時，注意所有接用此延長線之設備的總安培數，不得超過延長線的額定安培數。同時，亦請確認所有接用電源插座之設備的總安培數，不得超過保險絲的額定安培數。
• 電源插座、延長電源插座盒及電源座上切勿接用過多設備，以免產生過載情形。總系統負載不可超過分支線路額定值的 80% 。使用延長電源插座盒時，負載不可超過插座盒輸入端額定值的 80% 。
• 本產品電源變壓器配備三芯接地式插頭，此類型的插頭僅適用於接地式電源插座。插入 AC 電源變壓器之前，請先確定電源插座已正確接地。切勿將插頭插入不具接地作用的電源插座。相關細節，請洽電力專業人員。

警告！接地插腳具有安全作用。若接用接地作用不良的電源插座，則可能導致人員觸電及／或受傷。

注意：若本產品附近尚有其他設備運作，接地插腳同時具有消除電氣雜訊及避免本產品效能遭受影響的作用。

- 務必使用本產品隨附的電源線組。若需更換電源線組，請確認新的電源線符合下列要求：可拆式、通過 UL listed/CSA 認證、已獲 VDE 或其他機構認可且長度不超過 4.5 公尺 （15 呎）。

產品維修

切勿嘗試自行維修本產品，因開啟或移除外蓋後，可能使您置於高壓電或其他危險的環境之中。所有維修工作，請交由合格維修人員處理。

遇下列情形時，請先拔下電源線並洽詢合格維修人員進行維修：

• 電源線或插頭有損壞、斷裂或磨損情形
• 液體潑濺至產品內部
• 產品曾置於雨水或極潮濕的環境中
• 產品曾摔落或機殼已受損
• 產品運作效能變化過大，明顯需要維修
• 雖依操作說明進行操作，產品仍無法正常運作

注意：除手冊內標示者外，不得進行其他控制裝置的調整；若自行調整控制裝置不當，則可能導致產品受損，更可能需由合格維修人員耗費更多的資源，才能使產品恢復原有的效能。

警告！為安全起見，請勿加裝或更換未經認可的零件。相關採購資訊，請洽詢經銷商。

本產品及配件可能含有小型零件。請勿放置於孩童可取得之處。

其他安全資訊

• 請勿直視投影燈源，以免強光傷害您的眼睛。
• 請先開啟本產品電源，再開啟信號源的電源。
• 切勿將產品放置於下列環境中：

- 通風不良或密閉的空間中。與牆壁至少須保持50公分的距離，投影機周圍的空氣必須保持流動。

- 可能產生極高溫的環境，例如門窗緊閉的車內。

- 過度潮濕、多灰塵、多煙霧的環境，可能造成光學元件汙染、產品壽命縮短或影像黯淡等情形。

- 接近火警警報器之處。

- 環境溫度高於 40^ C / 104^ F 之處。

- 海拔高度高於 10000 呎之處。

- 投影機出現異常狀況時，請立即拔下插頭。若投影機冒煙、發出怪聲或異味，切勿再操作投影機，以免引發火災或觸電危險。遇此情形時，請立即拔下插頭並與經銷商聯繫。

• 若本產品有破裂或摔落情形，切勿再使用本產品，請先交由經銷商檢查。
• 投影機鏡頭不可面向陽光，以免引發火災。
• 關閉投影機時，建議在中斷電源前，先確定投影機已完成冷卻工作。
• 操作期間，請勿經常關閉主電源或拔下電源插頭。靜待風扇停止運轉後再關閉主電源，是關機的最佳方式。

• 通氣口隔柵及底部溫度較高，請勿碰觸。

• 若配備空氣濾網，請定期清潔。濾網／通風開口若因灰塵或汙染物阻塞，則可能使內部溫度上升而造成損壞。

• 投影機使用期間，請勿由通風開口直視機身內部，以免造成眼睛傷害。
• 投影機電源開啟後，請務必打開鏡頭護板或拆下鏡頭蓋。
• 使用投影機時，切勿以任何物品遮擋鏡頭，以免物體受熱變形，甚至引發火災危險。若需暫停投影，請按下遙控器上的 HIDE 按鈕。
• 使用期間，投影燈泡將產生高溫。拆卸或更換燈泡組件前，請將投影機靜置冷卻約45分鐘。
• 燈泡到達規定使用時間後，請勿繼續使用，否則可能造成燈泡燒毀破裂。
• 更換燈泡組件或任何電子元件前，請務必將電源插頭拔下。
• 產品具有偵測燈泡使用壽命的功能。顯示警告訊息後，請務必更換燈泡。
• 更換燈泡時，請務必靜待投影機冷卻，並確實遵循更換說明執行。
• 更換燈泡模組之後，請使用螢幕顯示功能表「投影設定」內的「燈泡已用時數歸零」功能將燈泡的已用時數歸零。
• 切勿嘗試自行拆卸本產品，機身內部含有危險的高壓電源，容易造成人員受傷。唯一可由使用者自行處理的部分是燈泡，且此部分採用獨立的外蓋。所有維修工作請交由合格的專業維修人員執行。
• 切勿直立放置投影機，以免因投影機翻落而造成人員傷害或設備損壞。
• 採天花板懸掛方式時，本產品能顯示上下顛倒的影像。請務必使用 Acer 天花板懸掛工具組安裝投影機，並確保安裝穩固。

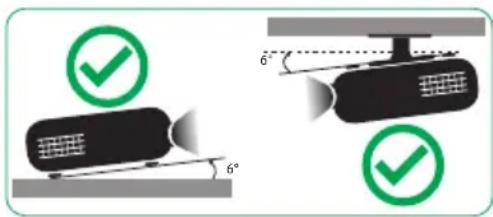

• 投影機應僅限透過桌上或吸頂安裝模式以水平方式放置，且其傾角不應超過6度，否則將造成燈泡壽命大幅減損或系統故障產生嚴重安全問題。

• 逐漸調高音量，直到可清晰聽見且覺得舒適的音量為止。
• 耳朵已能適應後，切勿再調高音量。
• 切勿長時間聆聽音量過高的音樂。
• 切勿利用調高的音量蓋過周遭的雜音。
• 若無法聽清楚附近人員談話時，請將音量降低。

廢棄處理說明

棄置本電子產品時，不得丟棄於一般垃圾桶內。為將汙染降至最低並達到全球環境保護目標，請多利用回收系統。有關電機電子設備廢棄物 (WEEE) 規定的相關資訊，請上網查詢：

內含 LCD/CRT 監視器或顯示幕的投影機或電子產品：

「燈泡含水銀，請以正確方式丟棄。」

本產品所使用的燈泡含有水銀成分，必須回收或依地方法規、國家法規處理。相關詳細資訊，請登入電子產業聯盟網站查詢：www.eiae.org。燈泡類的棄置資訊，請登入下列網站查詢：www.lamprecycle.org

「請勿直視直射光線等任何光源，RG2 IEC 62471-5:2015」

操作前須知

使用注意事項

遵循事項：

• 清潔本產品前請先關閉電源。
• 使用沾濕中性清潔劑的乾淨軟布清潔機身。
• 長期不使用本產品時，請將電源線拔除。

避免事項：

• 不得阻塞機身的通風槽及開口。
• 不得使用清潔劑、蠟或溶劑類物質清潔本產品。

- 不得於下列環境中使用本產品：

• 極熱、極冷或極潮濕的環境。
• 灰塵過多之處。
• 可能產生強力磁場的裝置附近。
• 陽光直射處。

安全注意事項

為延長產品使用期限，請遵守本使用手冊中建議的所有警告、安全事項及維護事項。

警告：

• 請勿直視投影燈源，以免強光傷害您的眼睛。
• 為避免發生火災或人員觸電危險，切不可將本產品置於雨水或極潮濕的環境中。
• 切勿自行拆開或分解本產品，以免發生人員觸電危險。
• 更換燈泡時，請務必靜待投影機冷卻，並確實遵循更換說明執行。
• 產品具有偵測燈泡使用壽命的功能。顯示警告訊息後，請務必更換燈泡。
• 更換燈泡模組之後，請使用螢幕顯示功能表「投影設定」內的「燈泡已用時數歸零」功能將燈泡的已用時數歸零。
• 關閉投影機時，建議在脫離電源前，先確定投影機已完成冷卻工作。
• 請先開啟本產品電源，再開啟信號源的電源。
• 投影機使用期間，切勿使用鏡頭蓋。
• 燈泡到達使用期限後，可能燒毀及發生較大的爆裂聲。發生此情形後，未更換燈泡模組前，投影機無法開啟。更換燈泡時，請確實遵守「更換燈泡」中所列的程序執行。

安全使用資訊 iii

操作前須知 viii

使用注意事項 viii

安全注意事項 viii

產品介紹 1

產品說明 1

包裝內容清單 2

投影機概觀 3

投影機外觀 3

控制台 5

遙控器示意圖 6

MHL (Mobile High-Definition Link) 控制 8

開始使用 9

連接投影機 9

開啟／關閉投影機 11

開啟投影機 11

關閉投影機 12

調整投射影像 13

調整投射影像的高度 13

影像大小及距離的最佳調整方式 14

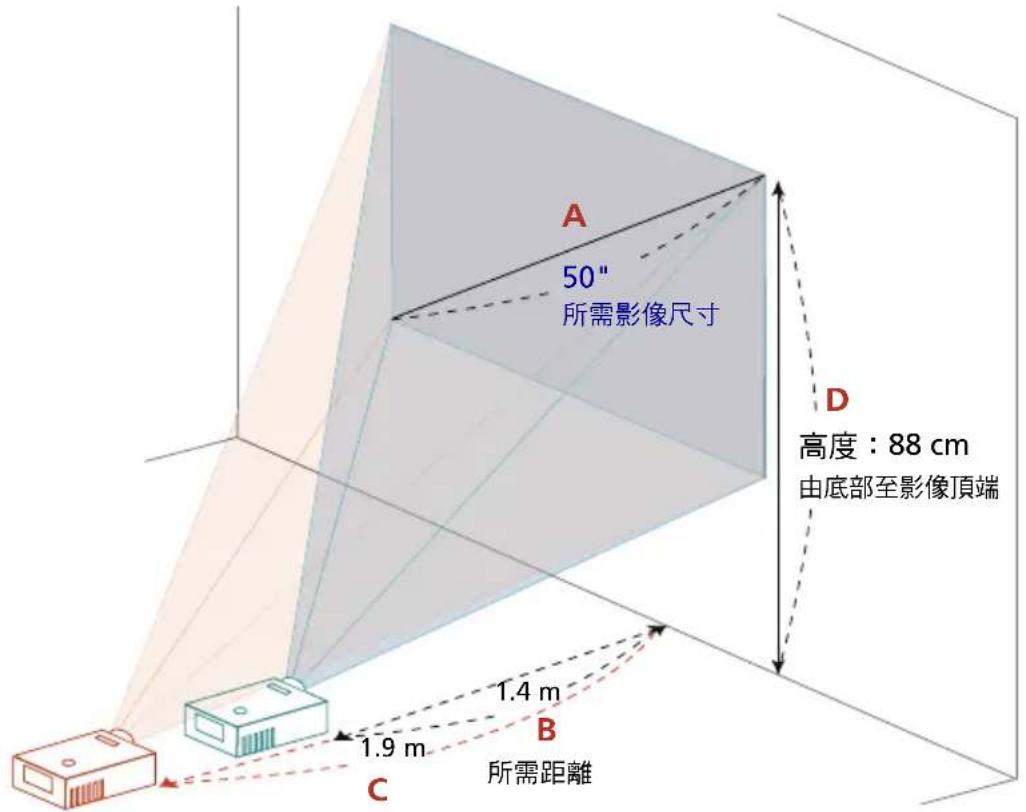

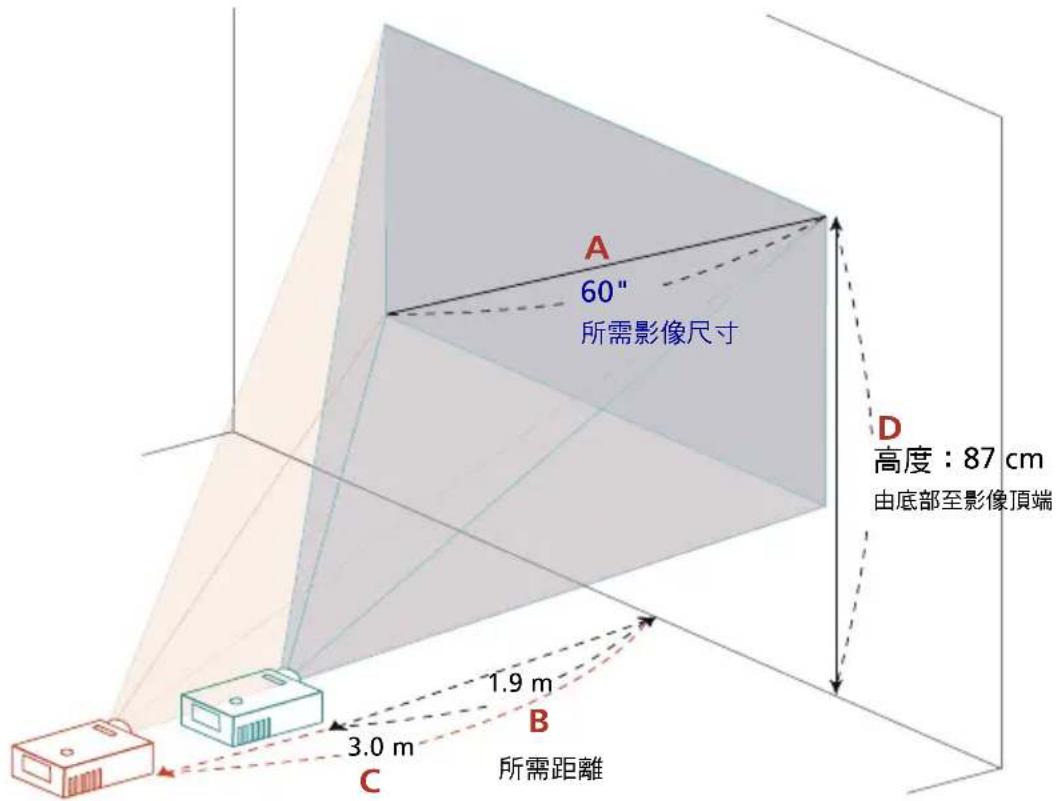

利用調整距離及縮放比例取得所需影像大小的方式 17

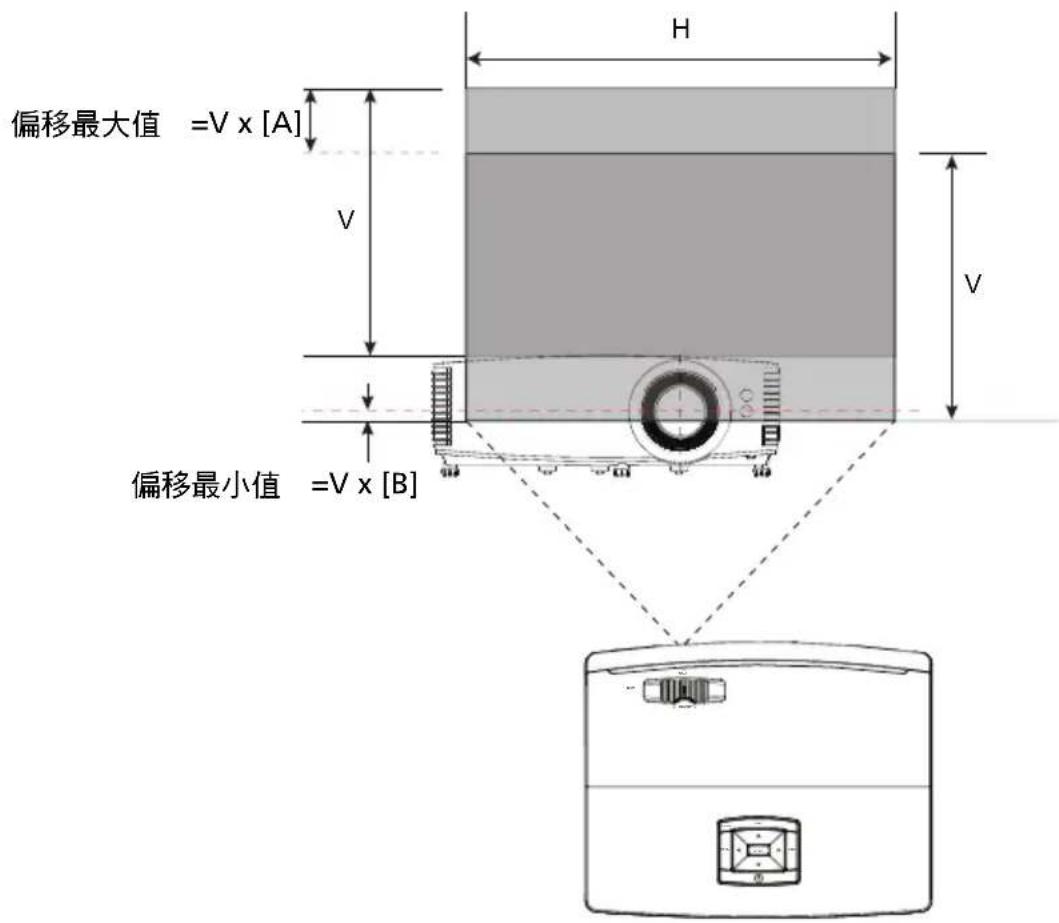

如何透過調整側投影 (Lens Shift) 取得個人偏好的

影像位置 20

使用者控制項 22

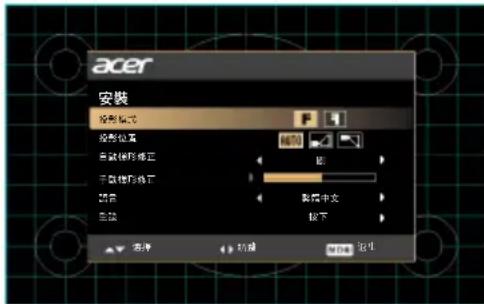

安裝功能表 22

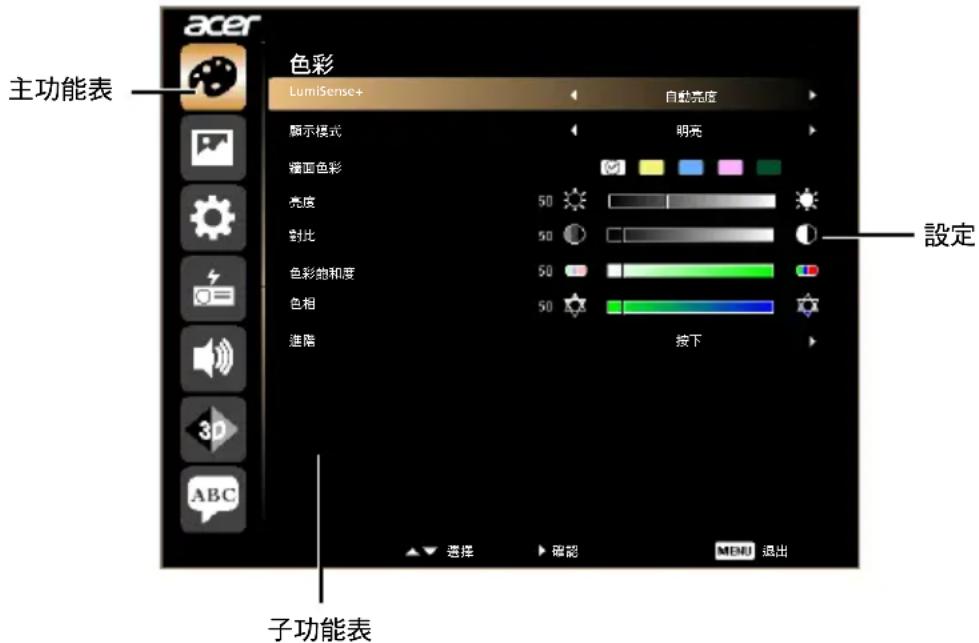

螢幕顯示(OSD)功能表 24

色彩 25

影像 27

設定 29

投影設定 31

聲音 32

3D 33

語言 33

Acer LAN 網頁管理 34

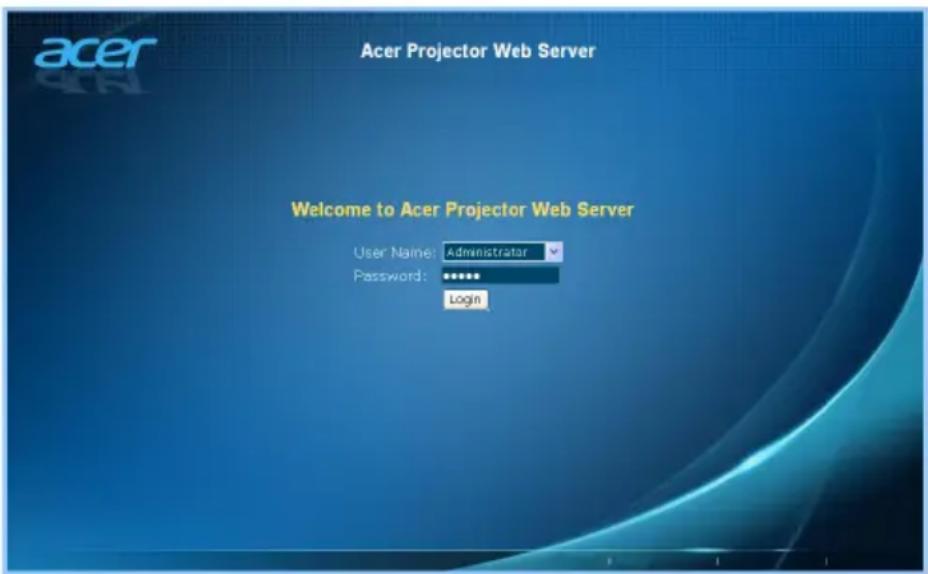

登入的方法 34

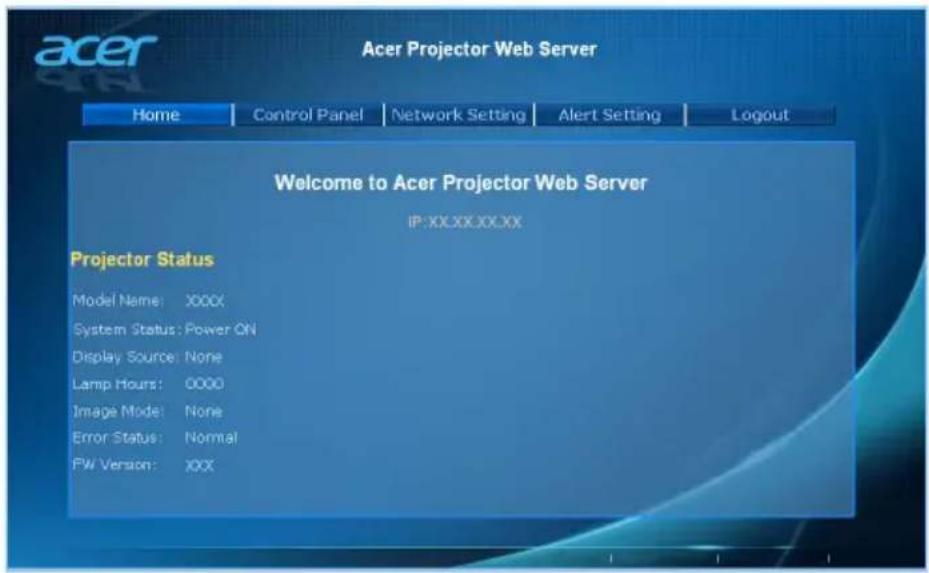

首頁 35

控制台 35

網路設定 36

警告設定 36

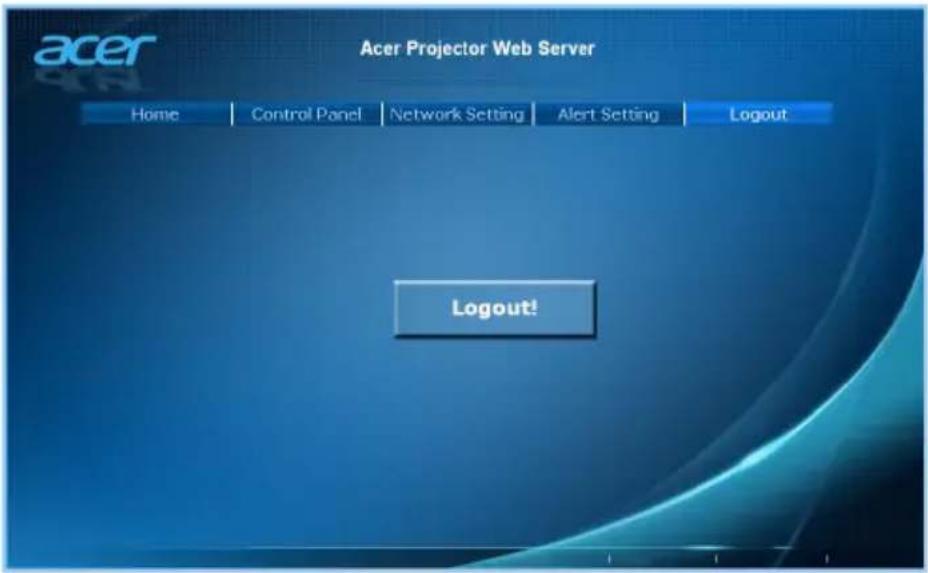

登出 37

附錄 38

問題及解決方法 38

指示燈與警示訊息清單 41

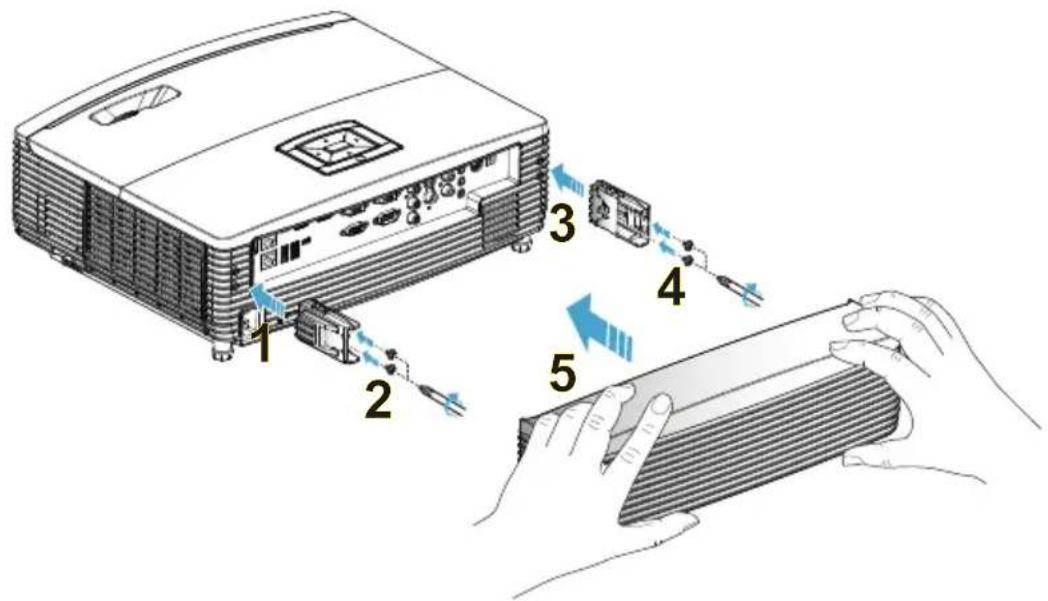

如何安裝纜線管理護蓋 42

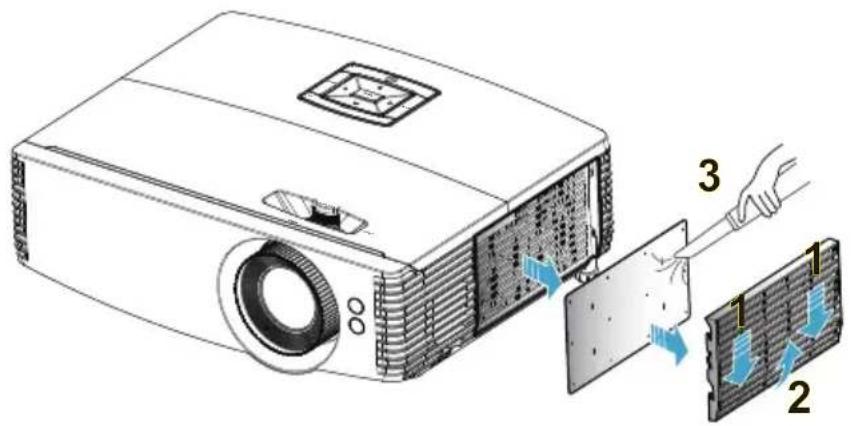

清潔與更換濾塵網 43

更換燈泡 44

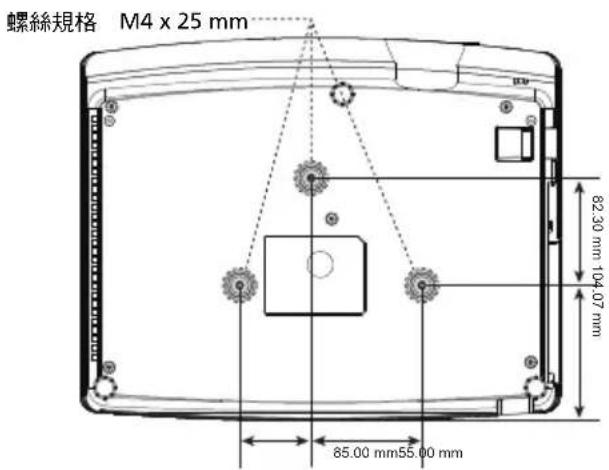

天花板懸掛安裝 45

規格 48

相容模式 50

法規及安全事項 55

產品介紹

產品說明

本產品是一款採用單晶片 DLP 的投影機，具有下列各項優點：

• DLP® 技術
• P6200/F211/PM-X01/P6200S/F211S/PM-X01S 系列：真實解析度：1024 x 768 XGA P6500/F251/PM-801 系列：1920x1080 1080p 解析度 P6600/F261/PM-WU01 系列：真實 1920x1200 WUXGA 解析度 全螢幕 /4:3/16:9/L.Box 支援長寬比
  • 透過 DLP Link 技術投影 3D 內容：支援 Blue-Ray 3D 及 nVidia 3DTV Play Ready
• A c e r 的 ColorBoost 技術以自動的真實色彩帶來生動逼真的影像
• 高亮度及對比率
• A c e r L u m i S e n s e + 技術能依據實際的環亮度和色彩飽和度。
• 多種顯示模式 （明亮、簡報、標準、視訊、自定），不論在任何情況下，都能達到最佳效果
• 相容於 NTSC / PAL / SECAM，可支援 HDTV (720p、1080i、1080p)
• 耗電量較低，採用經濟模式時 (ECO) 可延長燈泡使用壽命
• Acer EcoProjection Technology 是一種智慧型的電源管理方式並且能夠實際提升效率
  • 配備支援 HDCP 的 HDMI™ & MHL 連接
• 支援 HDMI CEC 功能
• 採用先進數位式梯形及 4 角校正，擁有最佳顯示效能
• 智慧型檢測提供快速、聰明的來源偵測方式
• 多國語言螢幕顯示 (OSD) 功能表
• 手動焦距投影鏡頭，縮放可達 1.36x / 1.59x
  • 2 倍數位縮放及平移功能
• 相容於 Microsoft ^ Windows ^ 2000、XP、Vista ^ 、Windows 7、Windows 8、Macintosh ^ 作業系統
• 支援 MHL V2.0 訊號顯示
• 支援 LumiSense+
• 內建兩個 10 W 揚聲器
• 手動鏡頭垂直偏移調整
• 纜線管理

包裝內容清單

本投影機隨附下列所有項目。請檢查並確定裝置是否完整，若有缺少任何項目，請立即洽詢經銷商。

保全卡 使用手册 快速操作指南

提袋 濾塵網

(選購)

纜線管理護蓋 WirelessHD 套件

#	說明	#	說明
1	濾塵網護蓋	7	燈泡護蓋
2	控制面板	8	投影鏡頭
3	電源按鍵	9	鏡頭蓋
4	縮放桿	10	傾斜調整輪
5	側投影控制轉輪	11	環境光感應器
6	焦距環	12	遙控接收器

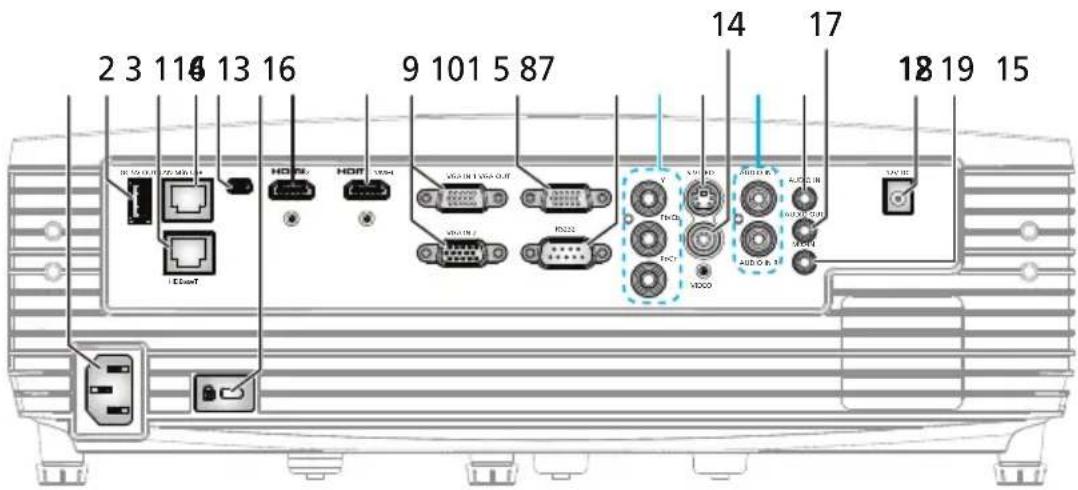

右側／背面

2 3 116 13 16 9 101 5 87 14 17 18 19 15 IEDxT HDMI HDF VGA-101 VGA-OUT VGA-102 VGA-103 VGA-104 VGA-105 VGA-106 VGA-107 VGA-108 VGA-109 VGA-110 VGA-111 VGA-112 VGA-113 VGA-114 VGA-115 VGA-116 VGA-117 VGA-118 VGA-119 VGA-120

#	說明	#	說明
1	電源座	11	RS232 接頭
2	5V DC 輸出接頭	12	YPbPr/YCbCr 輸入插孔
3 HD BaseT		13	S-Video 輸入接頭
4	LAN(用於連接 10/100M 乙太網路的 RJ45 接孔)	14	複合視頻輸入接頭
5	迷你 USB Ctrl 接頭(韌體升級與 USB 顯示專用)	15	音訊輸入接頭 (RCA)
6	KensingtonTM 鎖連接埠	16	音訊輸入接頭
7	HDMI 2 接頭	17	音訊輸出接孔
8	HDMI/MHL 接頭 (HDMI/MHL, HDMI 1/MHL)	18	12V DC 輸出接頭
9	PC 類比信號/HDTV/色差視頻輸入接頭 (VGA, VGA IN, VGA IN 1, VGA IN 2)	19	3.5mm 麥克風輸入
10	監視器迴路通過輸出連接器(僅限 VGA IN 1)

注意：功能視型號定義而定。

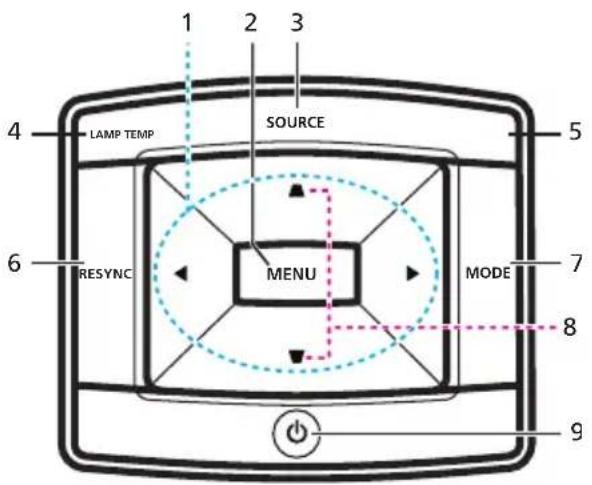

控制台

1 2 3 LAMP TEMP SOURCE 5 6 RESYNC MENU MODE 7 8 9

#	圖示	功能說明
1		四個方向鍵	使用 ▲▼▶◀ 選擇項目或調整所選擇的項目。
2		M E	• 按下「MENU」按鍵可開啟螢幕顯示(OSD)功能表,返回上一層 OSD 功能表操作程序或離開 OSD 功能表。• 確認選擇的項目。
3		S O	變更使用中的訊號源。 C E
4		L A	燈泡 LED 指示燈。
5 TEMP			溫度 LED 指示燈
6		R E	使投影機與信號源自動同步N C
7		M O	按平「MODEE」可選擇顯示模式。
8		梯型修正 調整因投影機	傾斜所造成的失真。
9		電源 • 電源 LED 指示燈	• 請參閱 「開啟/關閉投影機」部分。

注意：功能視型號定義而定。

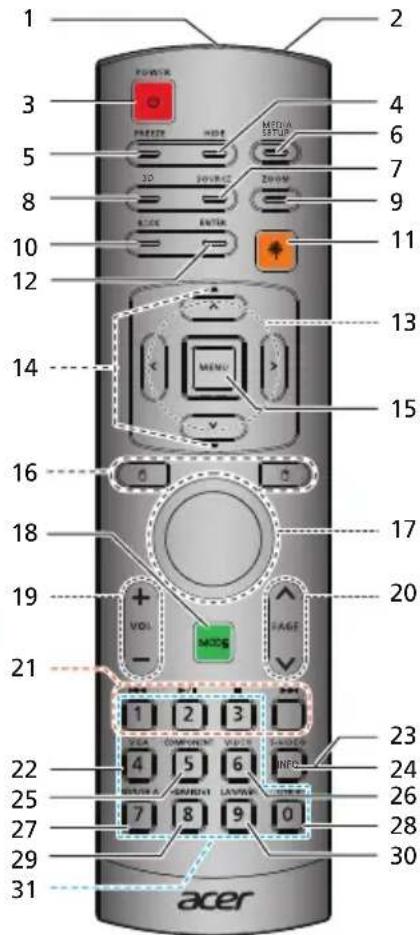

遙控器示意圖

Model No.A-36131 Rating: DC 3V = 60mA MAX CE FC MADE IN CHINA MCJJH411.001

Model No:A-38110 CAUT BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAFT BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAF BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEAH BON LEALB CENI 20000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 TECHNOLOGY CO., LTD. PROFESSIONAL STAFFICING OF THE LEAF CENI 219999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 VOL MOS PAGE ACER

POWER FROZE HDI APPLET SATUA 32 8 33 34 HOME MEDIA SETURE 6 17 VOL. MOCE VACC 1 2 3 4 5 6 TENUE A HOM/VEY CAN/WEY LINE B 7 8 9 0 23 acer

#	圖示	功能說明
1		紅外線發射器傳送信號至投影機。
2		雷射指標將遙控器朝向顯示畫面。
3		P O	請參閱 W「開啟/關閉投影機」部分。
4		H I	暫時關閉視訊信號。按下「HIDE」按鍵可隱藏影像,再按一次則可恢復影像顯示。
5 FREEZE			暫停螢幕影像。
6 MEDIADIA_SETUP			無功能。
7 SOURCE			變更使用中的訊號源。
8		3D	按下「3D」可選擇3D機型。
9		Z O	縮放按鍵,放大或縮M投射的影像。
10 BACK			按下「BACK」以返回上一層功能表。
11	[SETH]	雷射按鍵將遙控器朝向顯示畫面,按住此按鍵即可啟動雷射指標。日規產品不含此項功能。
12 Enter			無功能。
13	< >	四個方向鍵使用上、下、左、右按鍵選擇項目或調整所選擇的項目。
14	-	梯形修正 調整因	投影機傾斜所造成的失真(±30度)。
15 MENU			• 按下「MENU」按鍵可開啟螢幕顯示(OSD)功能表,返回上一層 OSD 功能表操作程序或離開 OSD 功能表。• 確認選擇的項目。
16	/	MOUSE_左 /右點選	滑鼠左右鍵分別為於左右兩側;中間的按鈕則作為多向指標用。如要啟用此功能,則需使用 USB 傳輸線連接投影機跟電腦。
17	○○	MOUSE_四個方向選擇鍵
18 MODE			按下「MODE」可選擇顯示模式。
19		音量+/-提高/降低音量。
20 PAGE			僅適用於電腦模式。使用此按鍵可選擇上一頁或下一頁。此功能僅供透過 USB 連接電腦時使用。
21	|◀◀	上一個無功能。
	▶▶I	下一個無功能。
	▶/II	播放/暫停無功能。
	■	中止無功能。
22 VGA			按下「VGA」按鍵可變更 VGA 接頭的信號源。此接頭可支援類比 RGB、YPbPr (480p/576p/720p/1080i)、YCbCr (480i/576i)及RGBsync。
23 S-VIDEO			切換至 S-Video 信號源。
24 INFO			無功能。
25 COMPONENT			按下「COMPONENT」按鍵可變更色差視訊的信號源。此接頭可支援 YPbPr (480p/576p/720p/1080i) 及 YCbCr (480i/576i)。
26 VIDEO			切換至複合視頻信號源。
27 SD/USB A			無功能。
28 USB B			用於 USB 控制和韌體升級。
29 HDMITM/DVI			按下「HDMITM/DVI」以變更信號源為 HDMITM(無 DVI 功能)。
30 LAN/WiFi			按下「LAN/WiFi 可顯示電腦經由「Acer LAN 網頁管理」公用程式以有線或無線方式傳送至投影機的影像。
31		數字鍵0~9可於	「保全」中輸入「0~9」的密碼。
32 ASPECT RATIO			選擇所需的長寬比。
33 RESYNC			使投影機與信號源自動同步。
34 MEDIA_HOME			無功能。

注意：功能視型號定義而定。

MHL (Mobile High-Definition Link) 控制

MHL 控制模式 瀏覽 Source 下一個模式 Mode 結束 MHL 控制 MHL 控制模式 数值 Source 下一個模式 Mode 結束 MHL 控制 3 4 2 7 5 6 8 ACER

#	圖示	功能說明
1		M	按「MODE」按鈕一秒鐘E啟動MHL控制模式。若要離開,則再按一次「MODE」按鈕。
2 SOURCE			按「SOURCE」按鈕切換瀏覽和數值模式。
3		M	按下可啟動根選單。U(僅限瀏覽模式)
4		方向鍵使用上、下、左、右按鍵選擇項目或調整所選擇的項目。(僅限瀏覽模式)
5	ENTER▶/II	選擇選擇檔案。(僅限瀏覽模式)
6	BACK■	退出結束檔案。(僅限瀏覽模式)
7		PgUp / PgDn	使用此按鍵可選擇上一頁或下一頁。(僅限瀏覽模式)
8		數字鍵0~9數字	按鍵。(僅限數值模式)

注意：功能視型號定義而定。

開始使用

連接投影機

#	說明	#	說明
1	電源線	9	複合視頻信號線
2	為裝置充電的 USB 連接線	10	音源線接孔/ RCA
3	LAN 網路線	11	12V DC 纜線
4	MHL 纜線 (MicroUSB 轉 HDMI)	12	麥克風連接線
5	HDMI 連接線	13	RS232 連接線
6	VGA 連接線	14	USB 連接線
7	VGA 轉色差/ HDTV 轉接器	15	3 向 RCA 色差視頻連接
8	S-Video 連接線

注意：為確保投影機與電腦皆可達到良好效能，請先確認顯示模式的時脈可相容於投影機。

注意：功能視型號定義而定。

注意：若 USB 連接線長度超過 5 公尺，則需供電的延長線。

注意：有些智慧型手機需要轉接器 （由智慧型手機製造商供應）才能啟用 MHL 功能。

注意：在連接投影機之前，請先取下纜線管理護蓋，請參閱「取下纜線管理護蓋」一節。

注意：DC 12V 輸出接頭支援 12V/100mA 電源，僅供螢幕控制。

注意：USB DC 5V 輸出接頭支援 5V/1.5A 電源輸出，僅限在未偵測到 MHL 來源時供行動電源充電。

開啟／關閉投影機

開啟投影機

1 確認電源線及信號連接線均已接妥。電源指示燈開始閃爍紅色燈光。
2 按下控制面板或遙控器上的「電源」按鍵，開啟投影機電源，此時電源指示燈將轉為藍色燈光。
3 開啟訊號源 （電腦、筆記型電腦、錄放影機等）的電源。投影機將自動偵測出訊號源。

• 若螢幕出現「Lock」及「Source」圖示，表示投影機已鎖定特定類型的信號源，但目前尚未偵測出該類型的信號輸入。
• 若螢幕出現「無訊號」訊息，請確認信號線是否已接妥。
• 若同時連接多組信號源，請使用控制面板或遙控器上的「Source」按鍵切換輸入信號，或使用遙控器上的信號源選擇鍵直接選取。

電源按鍵

關閉投影機

1 若要將投影機關機，請按住電源按鈕。將出現訊息：「請再次按下電源鈕以完成關機程序。」請再按下電源鍵。

2 L E D 電源指示燈將於投影機關閉後轉為紅色並快速閃爍，風扇將繼續運作約2分鐘，以確保系統能確實冷卻。（僅在「即時恢復」模式中支援）

3 只要電源線仍插著，即可在 2 分鐘關機的程序中隨時按下電源鈕立即開啟投影機。（僅在「即時恢復」模式中支援）

4 系統完成冷卻後，LED 電源指示燈將立即停止閃爍，並轉為紅燈表示投影機目前在待機模式。

5 此時即可拔下電源插頭。

警告指示燈：

• 「投影機過熱。燈泡即將自動關閉。」
  此螢幕上的訊息表示投影機過熱。燈泡將自動關閉，投影機也將自動關機，且 LED 溫度指示燈也將轉為紅燈。請洽詢當地經銷商或維修中心。
• 「散熱風扇故障。燈泡即將自動關閉。」
  此螢幕上的訊息表示風扇故障。燈泡將自動關閉，投影機也將自動關機，且 LED 溫度指示燈也會閃爍。請洽詢當地經銷商或維修中心。

注意：投影機自動關機且 LED 燈泡指示燈轉為紅燈時，請洽詢當地經銷商或維修中心。

注意：功能視型號定義而定。

注意！為確保持續展現最佳燈泡效用，投影機將進入兩分鐘的冷卻時間。

調整投射影像

調整投射影像的高度

投影機配備有升降腳架，可用以調整投影的高度。

升高／降低投射影像：

使用可調式傾斜輪微調顯示角度。

傾斜調整輪

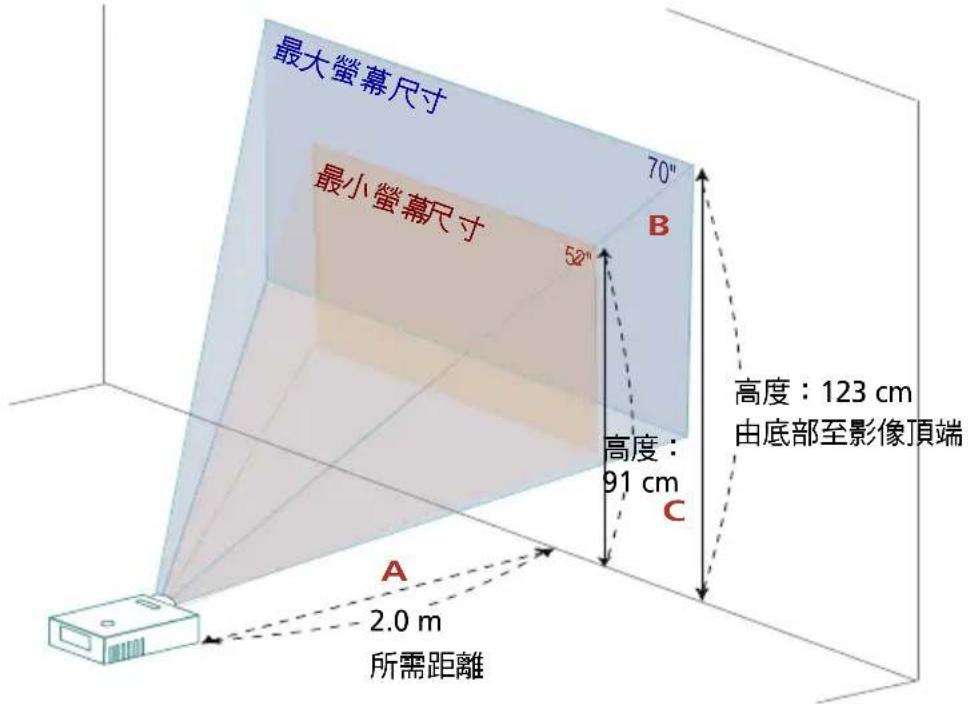

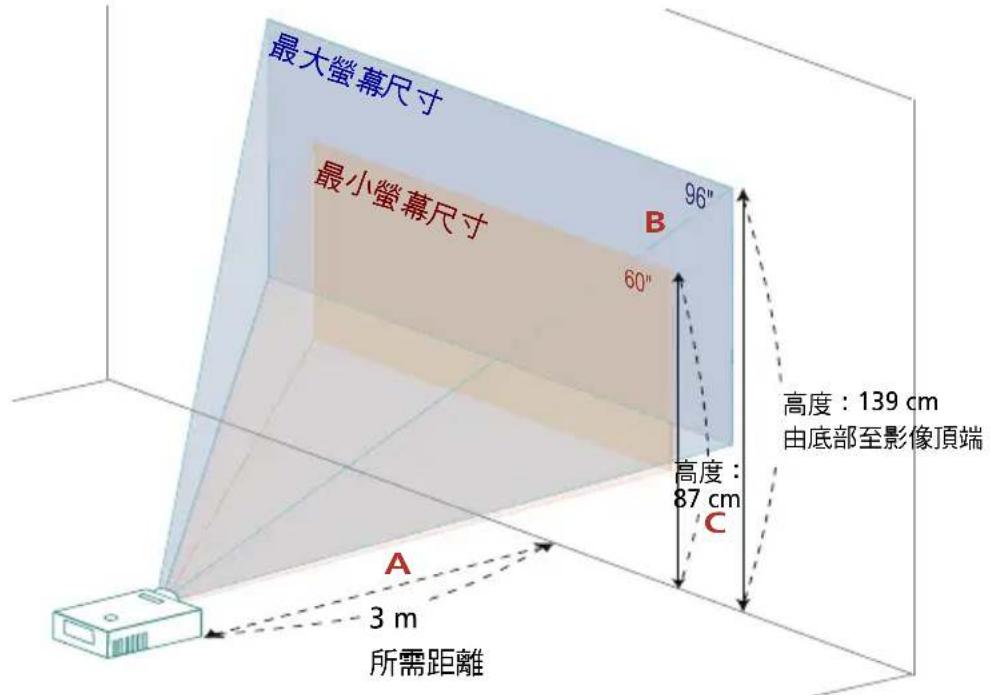

影像大小及距離的最佳調整方式

決定投影機與螢幕之間的距離之後，請依下表取得最佳的投射影像大小。

- XGA 系列

若投影機距離螢幕 2 公尺，最佳畫質的投射影像大小為 52 吋至 70 吋。

注意：以下圖為例，投影機距離螢幕 2 公尺時，需要的高度空間是 123 公分。

最大螢幕尺寸 最小螢幕尺寸 70" 52" B 高度：123 cm 由底部至影像頂端 91 cm C A 2.0 m 所需距離

所需距離(公尺)<A>	螢幕尺寸 頂端		螢幕尺寸 頂端
	(最小縮放) (最大縮放)
	對角(吋)<B>	寬 (公分)高 (公分)	由底部至影像頂端 (公分)<C>	對角(吋)<B>	寬 (公分)高 (公分)	由底部至影像頂端 (公分)<C>
1.0 26	52 x 39 45	35 71 x 53 61
1.5 39	79 x 59 68	53 107 x 80 92
2.0	52	105 x 79	91	70	143 x 107	123
2.5	65	131 x 98	113	88	178 x 134	154
3.0	78	157 x 118	136	105	214 x 160	184
3.5	90	184 x 138	158	123	249 x 187	215
4.0	103	210 x 157	181	140	285 x 214	246
4.5	116	236 x 177	204	158	321 x 241	277
5.0	129	262 x 197	226	175	356 x 267	307
6.0	155	315 x 236	272	210	428 x 321	369
7.0	181	367 x 276	317	246	499 x 374	430
8.0	207	420 x 315	362	281	570 x 428	492
8.6	222	451 x 339	389	302	613 x 460	529

縮放比例：1.36x

- 1080p 系列

若投影機距離螢幕 3 公尺，最佳畫質的投射影像大小為 60 吋至 96 吋。

注意：以下圖為例，投影機距離螢幕 3 公尺時，需要的高度空間是 139 公分。

最大螢幕尺寸 最小螢幕尺寸 96" 60" 高度：139 cm 由底部至影像頂端 高度：87 cm A 3 m 所需距離 B C

所需距離(公尺)<A>	螢幕尺寸 頂端		螢幕尺寸 頂端
	(最小縮放) (最大縮放)
	對角(吋)<B>	寬 (公分)高 (公分)	x由底部至影像頂端 (公分)<C>	對角(吋)<B>	寬 (公分)高 (公分)	x由底部至影像頂端 (公分)<C>
1.0 20	45 x 25 29	32 71 x 40 46
1.5 30	67 x 38 44	48 106 x	60 69
2.0 40	89 x 50 58	64 142 x	80 93
2.5 50	112 x 63 73 80		177 x 100	116
3.0	60	134 x 75	87	96	213 x 120	139
3.5	71	156 x 88	102	112	248 x 140	162
4.0	81	179 x 100	117	128	284 x 160	185
5.0	101	223 x 126	146	160	355 x 199	231
6.0	121	268 x 151	175	192	426 x 239	278
7.0	141	313 x 176	204	224	496 x 279	324
8.0	161	357 x 201	233	256	567 x 319	370
9.0	181	402 x 226	262	288	638 x 359	416
9.4	190	420 x 236	274	301	667 x 375	435

縮放比例：1.59x

- WUXGA 系列

若投影機距離螢幕 3.0 公尺，最佳畫質的投射影像大小為 62 吋至 99 吋。

注意：以下圖為例，投影機距離螢幕 3 公尺時，需要的高度空間是 142 公分。

最大螢幕尺寸 最小螢幕尺寸 99" 62" B 高度：142 cm 由底部至影像 頂端 90 cm C A 3.0 m 所需距離

所需距離(公尺)<A>	螢幕尺寸 頂端		螢幕尺寸 頂端
	(最小縮放) (最大縮放)
	對角(吋)<B>	寬 (公分)高 (公分)	由底部至影像頂端 (公分)<C>	對角(吋)<B>	寬 (公分)高 (公分)	由底部至影像頂端 (公分)<C>
1.0 21	45 x 28 30	33 71 x 44 47
1.5 31	67 x 42 45	49 106 x 66 71
2.0 41	89 x 56 60	66 142 x 89 95
2.5	52	112 x 70	75	82	177 x 111	119
3.0	62	134 x 84	90	99	213 x 133	142
3.5	73	156 x 98	104	115	248 x 155	166
4.0	83	179 x 112	119	132	284 x 177	190
5.0	104	223 x 140	149	165	355 x 222	237
6.0	124	268 x 167	179	198	426 x 266	285
7.0	145	313 x 195	209	230	496 x 310	332
8.0	166	357 x 223	239	263	567 x 355	379
9.0	187	402 x 251	269	296	638 x 399	427
9.2	191	411 x 257	275	303	652 x 408	436

縮放比例：1.59x

利用調整距離及縮放比例取得所需影像大小的方式

若需利用調整投影機距離及縮放環的方式取得最佳的影像大小，請參閱下表。

- XGA 系列

投影機距離螢幕 1.4 公尺及 1.9 公尺時，調整縮放桿即可獲得 50 吋的影像。

A 50" 所需影像尺寸 D 高度：88 cm 由底部至影像頂端 1.4 m B 1.9 m C 所需距離

需要的影像大小 距離 (公尺) 頂端 (公分)
對角(吋)<A>	寬(公分)x高(公分)	最大縮放<B>	最小縮放<C>	由底部至影像頂端<D>
20 53 x 40	1.0 46
40 81 x 61	1.1 1.5 70
50 102 x 76	1.4 1.9 88
60 122 x 91	1.7 2.3 105
70 142 x 107	2.0 2.7 123
80 163 x 122	2.3 3.1 140
90 183 x 137	2.6 3.5 158
100	203 x 152 2.9 3.9	175
120	244 x 183 3.4 4.6	210
150	305 x 229 4.3 5.8	263
180	366 x 274 5.1 7.0	315
200	406 x 305 5.7 7.7	351
250	508 x 381 7.1 9.7	438
300	610 x 457 8.6			526

縮放比例：1.36x

- 1080p 系列

投影機距離螢幕 1.9 公尺及 3.0 公尺時，調整縮放桿即可獲得 60 吋的影像。

A 60" 所需影像尺寸 D 高度：87 cm 由底部至影像顶端 1.9 m 3.0 m C 所需距離

需要的影像大小 距離 (公尺) 頂端 (公分)
對角(吋)<A>	寬(公分)x高(公分)	最大縮放<B>	最小縮放<C>	由底部至影像頂端<D>
20 44 x 25	1.0 29
40 89 x 50	1.2 2.0 58
50 111 x 62	1.6 2.5 72
60 133 x 75	1.9 3.0 87
70 155 x 87	2.2 3.5 101
80 177 x 100	2.5 4.0 116
90 199 x 111	2.8 4.5 130
100	221 x 125 3.1 5	.0 144
120	266 x 149 3.7 6	.0 173
150	332 x 187 4.7 7	.4 217
180	398 x 224 5.6 8	.9 260
200	443 x 249 6.2 9	.9 289
250	553 x 311 7.8	12.4		361
300	664 x 374 9.4			433

縮放比例：1.59x

- WUXGA 系列

投影機距離螢幕 1.8 公尺及 2.9 公尺時，調整縮放桿即可獲得 60 吋的影像。

A 60" 所需影像尺寸 D 高度：86 cm 由底部至影像頂端 1.8 m 2.9 m C 所需距離

需要的影像大小 距離 (公尺) 頂端 (公分)
對角(吋)<A>	寬(公分)x高(公分)	最大縮放<B>	最小縮放<C>	由底部至影像頂端<D>
20 43 x 27	1.0 29
40 86 x 54	1.2 1.9 58
50 108 x 67	1.5 2.4 72
60 129 x 81	1.8 2.9 86
70 151 x 94	2.1 3.4 101
80 172 x 108	2.4 3.9 115
90 194 x 121	2.7 4.3 130
100	215 x 135 3.0 4	8 144
120	258 x 162 3.6 5	8 173
150	323 x 202 4.6 7	2 216
180	388 x 242 5.5 8	7 259
200	431 x 269 6.1 9	6 288
250	538 x 337 7.6	12.1		360
300	646 x 404 9.1			432

縮放比例：1.59x

如何透過調整側投影 (Lens Shift) 取得個人偏好的影像位置

本投影機設有側投影功能，可調整投影影像的上下位置，您不需要親自移動投影機。

垂直側投影轉輪

注意：本節所示數據僅供參考，非約略值。數據可能因各裝置組裝差異而有所不同。

P6200/P6200S 系列：

影像垂直高度的上下調整範圍介於 -2% 至 15% 之間。

(一般垂直影像位移則固定為：自投影機鏡頭中央往上算起影像高度的 15%。)

P6500 系列：

影像垂直高度的上下調整範圍介於 -1% 至 16% 之間。

(一般垂直影像位移則固定為：自投影機鏡頭中央往上算起影像高度的 16%。)

P6600 系列：

影像垂直高度的上下調整範圍介於 -6% 至 7% 之間。

(一般垂直影像位移則固定為：自投影機鏡頭中央往上算起影像高度的 7%。)

偏移	P6200/P6200S P6500 P6600
	最大值 [A]	最小值 [B]	最大值 [A]	最小值 [B]	最大值 [A]	最小值 [B]
V 15% -2% 16% -1% 7% -6%

使用者控制項

安裝功能表

此安裝功能表提供投影機安裝與維護的螢幕顯示 (OSD)。唯有螢幕上顯示「無訊號輸入」時，才可使用螢幕顯示。

選單選項包括螢幕大小與距離、焦距、梯形修正等的設定值與調整。

1 按下控制鍵盤上的「電源」鍵，便可開啟投影機電源。

2 按下控制鍵盤上的「MENU」鍵，便可啟動投影機安裝與維護的 OSD。

acer 安装 安装模式 F 1 安装位置 自动操作修正 自动操作终止 颜色 取消中文 下拉 取消 取消

3 背景模式是調整校準與對齊設定值，如螢幕大小與距離、焦距等的參考指南。
4 安裝功能表包括以下選項：

- 投影方式

- 投影方式

- 投影位置

- 自動梯形修正設定

- 手動梯形修正設定

- 水平梯型修正

- 垂直梯型修正

•LAN/WiFi

•LAN

• LAN IP/ Mask

- 無線 HD 硬體鎖設定

- 語言設定

- DC 5V 輸出 （待機）

- 重設為預設值功能

使用上下方向鍵選取選項，左右方向鍵調整已選取選項的設定，然後使用右方向鍵可進入功能設定的子目錄。退出目錄後，機器將會自動儲存新的設定值。

5 隨時按下 MENU 鍵可退出選單並返回 Acer 歡迎畫面。

注意：功能視型號定義而定。

螢幕顯示 (OSD) 功能表

本投影機配備多國語言的螢幕顯示 (OSD) 功能表，可供您調整影像及進行各項設定值的變更。

使用 OSD 功能表

• 按下遙控器或控制面板上的「MENU」鍵，即可開啟 OSD 功能表。
• OSD 畫面出現後，可使用 ▲▼ 按鍵選擇主功能表中的任何項目。選擇主功能表中需要的項目後，按下 ▶ 按鍵進入子功能表，進行細部的設定。
• 使用 ▲▼ 按鍵選擇需要的項目，再用 ◀▶ 按鍵調整設定值。
• 選擇子功能表中其他的項目，再依上述進行設定值的調整。
• 按下遙控器或控制面板上的「MENU」鍵，即可返回主功能表。
• 若需退出 OSD 功能表，按一下遙控器或控制面板上的「MENU」按鍵即可。OSD 功能表關閉後，投影機將自動儲存新的設定值。

acer 色彩 LumiSense+ 自动亮度 显示模式 明亮 墙面色彩 亮度 50 對比 50 色彩物和度 50 色相 50 進階 按下 設定 子功能表 选择 確認 MEMD 退出

注意：下列有些 OSD 設定可能無法使用。請參閱投影機實際的 OSD。 注意：功能視型號定義而定。

色彩

LumiSense+	LumiSense+技術的光感應器能依據實際的環境光,以智慧方式達到投影畫面的最佳亮度和色彩飽和度。此功能可大幅提升暗部細節的可見度和色彩飽和度。關:適用於一般模式。(環境光感應器關閉)自動亮度:光感應器開啟,可自動偵測環境光並達到投影影像的最佳亮度與色彩飽和度。動態黑色:會自動針對較暗的電影場景達到最佳顯示效果,呈現更驚人的細緻度。
顯示模式	原廠已為不同類型的影像作出最佳設定。明亮:使用亮度最佳化功能。簡報:供會議簡報。標準:適用於一般環境。視訊:適用於明亮環境中播放視訊影像。遊戲:適用於播放遊戲。教育:適用於教育環境。電影:適合播放亮度需求較高或一般電影/視頻/相片時使用。Dark Cinema 模式:適合播放較暗的電影時使用。運動:適用於播放運動圖片。自定:記憶使用者的設定值。
牆面色彩	使用此功能根據牆壁顏色選擇合適的色彩。共有數種選擇,包括白色、鵝黃色、天空藍、粉紅、墨綠。此功能可補償因牆壁顏色所造成的色差,進而顯示正確的影像色調。
亮度	調整影像亮度。按下 ◀ 鍵將影像調暗。按下 ▶ 鍵將影像調亮。
對比	「對比」在控制影像最亮與最暗部分的差異程度。調整對比可變更影像上的黑白色量。按下 ◀ 鍵,降低對比。按下 ▶ 鍵,增加對比。
色彩飽和度	可將黑白視訊影像調整為全飽和色彩。按下 ◀ 鍵降低影像中的色彩數量。按下 ▶ 鍵增加影像中的色彩數量。
色相	調整紅色和綠色的色彩平衡。按下 ◀ 鍵增加影像中的綠色量。按下 ▶ 鍵增加影像中的紅色量。
色溫	模式使用此功能可選擇 CT1、CT2(原生)、CT3、自定模式。
	R 增益調整紅色增益以最佳化色溫。
	G 增益調整綠色增益以最佳化色溫。
	B 增益調整藍色增益以最佳化色溫。
	R 偏差調整紅色偏差以獲得色溫最佳化。
	G 偏差調整綠色偏差以獲得色溫最佳化。
	B 偏差調整藍色偏差以獲得色溫最佳化。
Gamma	可加強顯示較暗畫面的效果。Gamma 值越高,可使深色畫面更為明亮。

注意：若電腦或 HDMI 模式，則不支援「色彩飽和度」以及「色相」功能。 注意：功能視型號定義而定。

影像

投影方式	正面投影:出廠預設值。反面投影:選擇此功能時,投影機會使影像左右相反半透明螢幕後方投影。反面懸掛式投影:選擇此功能後,投影機會使影像左上下顛倒,以利由半透明螢幕後方採懸掛式投影。正面懸掛式投影:選擇此功能時,投影機會使影像上配合懸掛式投影。
顯示比例 使用此功能可選擇需要的寬高比。自動:保持與信號源相同的寬高比,並將影像縮放至符合水平或垂直像素的最大值。全螢幕:調整影像大小,使寬度(1280像素)與高度(800像素)符合全螢幕大小。4:3:配合螢幕,將影像調整為4:3的比例。16:9:配合螢幕的寬度及高度,將影像調整為16:9的比例。L.Box:保持原始訊號的縱橫比,並放大1.333倍。
水平/垂直梯型修正	自動垂直梯型修正自動調整垂直影像。
	水平梯型修正按下 ◀ 或 ▶ 按鈕調整影像水平失真,讓影像更方正。
	垂直梯型修正按下 ◀ 或 ▶ 按鈕調整影像垂直失真,讓影像更方正。
4角落修正 針對各邊呈現不平均矩形的影像,手動調整其形狀與尺寸。連續按「MODE」選擇您要調整的角落。透過四個方向選擇鍵,調整影像形狀。<注意>調整水平/垂直梯形修正時,無法使用此功能。
清晰度 調整影像的	清晰度。按下 ◀ 鍵,降低清晰度。按下 ▶ 鍵,增加清晰度。
水平位置	按下 ◀ 鍵將影像向左移。按下 ▶ 鍵將影像向右移。
垂直位置	按下 ◀ 鍵將影像向下移。按下 ▶ 鍵將影像向上移。
頻率「頻率」用於	變更投影機的資料顯示更新頻率,以搭配電腦顯示卡的頻率。畫面出現垂直移動的閃爍條紋時,請使用此功能進行必要的調整。
相位使投影機的信號	號時序與電腦顯示卡的信號時序同步。若顯示畫面不穩定或出現閃爍情形,請使用此功能修正。
HDMI色彩範圍	調整 HDMI 影像資料的色彩範圍,以修正色彩顯示錯誤。• 自動:根據播放器所提供的資訊自動調整。• 有限範圍:以有限的色彩範圍資料處理輸入影像。• 完整範圍:以完整的色彩範圍資料處理輸入影像。
HDMI掃描資訊	調整畫面中 HDMI 影像的溢出掃描比。• 自動:根據播放器所提供的資訊自動調整。• 非全畫面:HDMI 影像一律不溢出掃描。• 全畫面:HDMI 影像一律保持溢出掃描。

注意：僅在 HDMI 或視訊模式下不支援「水平位置」、「垂直位置」、「頻率」或「相位」等功能。

注意：「HDMI 色彩範圍」及「HDMI 掃描資訊」功能僅適用於 HDMI 模式。

注意：功能視型號定義而定。

設定

開機畫面 使用此功能	可選擇需要的開機畫面。若變更此設定值,則變更的設定值會在退出 OSD 之後開始生效。A c e r : Acer 投影機的預設開機畫面。自定:使用由「畫面擷取」功能取得並記憶的影像。
畫面擷取 此功能可搭配	自訂啟動畫面使用。若需擷取開機畫面所顯示的影像,請依下列程序執行。注意:進行下列程序前,請先確認「梯型修正」已設至預設值0,顯示比例已設為4:3。相關詳細資訊,請參閱「影像」。將「開機畫面」由預設的「Acer」變更為「自定」。按下「畫面擷取」,自定開機畫面。螢幕顯示出確認對話方塊。選擇「是」,表示使用目前的影像作為開機畫面;擷取的範圍由紅色方框表示。選擇「否」則為取消畫面擷取並退出 OSD 功能表。螢幕上出現正在進行畫面擷取的訊息。畫面擷取完成後,訊息消失並返回原有畫面。自定的開機畫面如下圖所示,將會在新信號輸入或重新開啟投影機時開始生效。
訊號源鎖定 訊號源鎖	定設為「關」時,若目前的輸入訊號消失,投影機會搜尋其他訊號。訊號源鎖定設為「開」時,投影機會「鎖定」目前訊號源頻道,必須按下遙控器的「訊號源」按鈕,才能切換至下一個頻道。
隱藏式字幕設定	從 CC1、CC2、CC3、CC4(CC1 以當地的主要語言顯示字幕)選擇慣用的隱藏字幕模式。選擇「關」可關閉字幕功能。只有選擇複合視頻或 S-Video 輸入訊號,且系統格式為 NTSC 時,才可使用此功能。<注意>請將螢幕的縱橫比設為4:3。若縱橫比為「16:9」或「自動」時,則無法使用此功能。
自動螢幕顯示	預設為「開」,電子螢幕的上/下移動與投影機的開/關連動。
VGA OUT(待機)	預設值為「關」。選擇「開」以啟動 VGA OUT 連接。
DC 5V輸出(待機)	預設值為「關」。選擇「開」可在待機模式期間啟用 DV 5V OUT 連線。
HDMI CEC	預設值為「關」。選擇「開」,啟用 HDMI CEC 功能。
重設	按下▶鍵並選擇「是」將所有功能表的參數設回原廠預設設定。
保全 保全	本投影機具備安全性功能,方便管理人員管制投影機的使用。按 ➤ 鍵,變更 「保全」的設定。若已啟用安全性功能,則必須於變更安全性設定前先輸入 「管理者密碼」。·選擇 「開」,啟用安全性功能。使用者必須輸入密碼後才能操作投影機。相關詳細資訊,請參閱 「使用者密碼」。·若選擇 「關」,則不需輸入密碼即可操作投影機。
	逾時 (分鐘)「保全」設為 「開」而啟用後,管理人員即可設定時間截止功能。·按 ➤ 或 ➤ 鍵,選擇截止時間的長短。·範圍為10~990分鐘。·到達截止時間時,投影機將提示使用者再次輸入密碼。·「逾時 (分鐘)」的出廠預設值是 「關」。·安全性功能啟用後,投影機開機後,將要求使用者輸入密碼。在此對話方塊中,「使用者密碼」及 「管理者密碼」均可使用。
	使用者密碼·按 ➤ 鍵可設定或變更 「使用者密碼」。·利用遙控器上的數字鍵設定密碼,再按下 「MENU」鍵確認。·按 ➤ 鍵可刪除字元。·螢幕上顯示 「確認密碼」訊息時,再次輸入密碼。·密碼應包含 4~8個字元。·若選擇 「只在插上電源線後要求輸入密碼」,每次插入電源線時,投影機都會提示使用者輸入密碼。·若選擇 「開啟投影機時永遠要求輸入密碼」,每次開啟投影機時,使用者皆必須輸入密碼。
	管理者密碼「管理者密碼」可用於 「輸入管理者密碼」及 「輸入密碼」對話視窗內。·按 ➤ 鍵,變更 「管理者密碼」的設定。·「管理者密碼」的出廠預設值是 「1234」。若忘記管理者密碼,請依下列程序取得管理者密碼:·「通用密碼」是一組專屬的六位數的密碼,列印於 「保全卡」上(保全卡隨附於包裝箱內)。無論管理者密碼的設定為何,投影機可於任何時候接受這組專屬密碼。·若不慎遺失安全卡,請洽Acer服務中心。
	鎖定使用者開機畫面鎖定使用者開機畫面預設值為 「關」。若設定使用者開機畫面為「開」,使用者則無法變更開機畫面,其他的使用者也無法任意變更。選擇 「關」解除鎖定開機畫面。
LAN LAN	預設值為「關」。選擇「開」以啟用區域網路連線。<注意>若使用者要在待機模式中進行 LAN 控制,則需將 VGA OUT(待機)從「關」變更為「開」。
	LAN IP/ Mask識別 IP 及遮罩位址。
	區域網路重設重設 LAN 功能。
	控制通道預設值為「RS232/LAN」。選擇「HDBaseT」以啟用 HDBaseT 連線。
	HDBaseT 紅外線發射器預設為「關」,請選擇「開」以啟用 HDBaseT 紅外線發射器功能。

注意：功能視型號定義而定。

投影設定

ECO 模式 選擇 「開」	調暗投影機燈光亮度,可減少耗電量、延長燈泡壽命及降低運轉音。選擇 「關」則可返回正常模式。
高海拔 選擇 「開」	時,開啟高海拔模式。風扇持續全速運轉,使投影機在高海拔條件下正確散熱。
關閉模式 •立即關閉	:無風扇冷卻情況下將投影機關機。•即時恢復:要恢復這系統請於2分鐘之內再次按壓電源鈕。
自動關機 若無信號輸	入且超過預先設定的時間,投影機將自動關機。(預設是120分鐘)
AC 電源開啟	在連接 AC 電源的情況下,選擇「開」啟動投影機。
燈泡已用時數 顯示燈泡的累積使用小時。
燈泡使用壽命提示 啟	用此功能後,投影機將於到達預估燈泡使用期限的前30小時,顯示出更換燈泡的提醒訊息。
燈泡已用時數歸零	按下 ➤ 鍵,選擇「是」之後,將燈炮時數計數器調為0小時。

注意：功能視型號定義而定。

聲音

音量	• 按下 ◀ 鍵,降低音量。• 按下 ▶ 鍵,增加音量。
麥克風音量 調整來自	「麥克風輸入」連接器的音量。
靜音 •選擇 「開」,	可啟動靜音功能。•選擇 「關」,可關閉靜音功能。
開機 /關機音量 選擇	此功能可調整投影機開機/關機時的提示音量。
警告音量 選擇此功能可	調整投影機任何警告訊息的提示音量。

注意：功能視型號定義而定。

3D

3D	選擇「開」,啟用 DLP 3D 功能。• 開:當您使用 DLP 3D 眼鏡、120Hz 3D 繪圖卡,並搭配相應的軟體播放器之 HQFS 格式檔案或 DVD 時,請選擇此項目。• 關:關閉 3D 模式。
3D 格式	若無法正確顯示 3D 內容,可選擇符合您正在觀賞之 3D 內容的 3D 格式,即可享受最佳效果。
24P 3D	選擇「96Hz」或「144Hz」以與 3D 眼鏡相容。
3D 左/右反轉	若配戴 DLP 3D 眼鏡時看到分離或重複影像,您可能需要執行「反轉」以取得最佳的左右影像組合,如此才能看見正確影像(僅限 DLP 3D)。
3D 警告訊息 選擇「開」顯示 3D 警告訊息。注意:現已啟用 3D 顯示功能。1. 議務必使用正確的 3D 訊號及眼鏡。2. 若不想觀看 3D 影像,請關閉 3D 顯示功能。3. 如果 3D 顯示不正確,請嘗試啟用 3D Sync Invert。4. 顯示模式選項在 3D 模式中將無法使用。

注意：若要正確顯示 3D 影像，必須正確設定顯示卡 3D 應用程式。

注意：軟體播放器（如 Stereoscopic Player 和 DDD TriDef Media Player）支援 3D 格式檔案。您可至以下網站下載這三種播放器：

- Stereoscopic Player（試用版）： http://www.3dtv.at/Downloads/Index_en.aspx - DDD TriDef Media Player（試用版）： http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

注意：啟用 3D 時才能使用「3D 左 / 右反轉」。

注意：投影機開機時，若有啟用 3D 功能，將會出現提醒畫面。請根據自己的需要調整設定。

注意：WUXGA 機型 24P 3D 因 TI ASIC 緩衝記憶體限制而無法縮放，只要偵測到 24P 3D（96Hz 或 144Hz）輸入，長寬比 / HDMI 掃描資訊將變成灰色，此外也不支援 HIDE。

語言

語言	選擇多國語言 OSD 功能表。使用 ▲ 或 ▼ 鍵選擇功能表所使用的語言。• 按下 ▶ 鍵確認選擇的項目。

Acer LAN 網頁管理

登入的方法

開啟瀏覽器，輸入伺服器 IP 位址 (192.168.100.10)，打開如下的 Acer LAN 網頁管理畫面。使用前，請先以密碼登入。

選擇使用者。管理者具有可處理網路及警告設定等較多功能的高權限。管理者的預設密碼為「admin」。使用者的密碼為「user」且只有一般的權限。輸入正確的密碼後，點選登入按鈕進入首頁。

acer Acer Projector Web Server Welcome to Acer Projector Web Server User Name: Administrator Password: ***** Login

首頁

首頁顯示連線狀態及以下三個主要功能：控制台、網路設定及警告設定。

Acer Projector Web Server Home Control Panel Network Setting Alert Setting Logout Welcome to Acer Projector Web Server IP:XX.XX.XX.XX Projector Status Model Name: X000X System Status: Power ON Display Source: None Lamp Hours: 0000 Image Mode: None Error Status: Normal PW Version: XXX

注意：控制台及網路設定只有管理者才能使用。

控制台

使用者可於本畫面調整投影機設定值。

Acer Projector Web Server Home Control Panel Network Setting Alert Setting Logout Power OFF Reset pivot Hide ON Freeze Resync Source Eco Mode Refresh Source HDMI 1/MHL Image Brightness 50 Contrast 50 Keystone 0 Gamma 2.2 Color Temp CT3 Display Mode Bright Audio Volume 20 Management Aspect Ratio Auto Digital Zoom 1.0x Projection Front Startup Screen acer

網路設定

使用者可設定 IP 位址、群組名稱及密碼。改變網路設定或密碼後，投影機會在按下「套用」鍵後自動重開機。

Acer Projector Web Server Home Control Panel Network Setting Alert Setting Logout Crestron Setting Network Setting Password Setting IP Address 192.168.1.8 ○ DHCP ● Manual Administrator ● Enable ○ Disable IP ID 7 IP Address 192.168.1.100 New Password Port 41794 Subnet Mask 255.255.255.0 Confirm Password Apply Gateway 192.168.1.1 User ● Enable ○ Disable DNS Server 192.168.1.1.New Password Apply Confirm Password Apply

注意：群組名稱及名稱不得超過 32 個字母。

警告設定

使用者可設定投影機發生故障時，立即傳送帶有錯誤訊息的電子郵件。

Acer Projector Web Server Home Control Panel Network Setting Alert Setting Logout Email Setting SMTP Setting Alert Condition To [e-mail] Server malserver.com Cc [e-mail] User Name Subject Project alertPassword From [e-mail] ■ Fan Lock ■ Over Temperature ■ Lamp Hours Running Out ■ Lamp Fail Submit Email Alert Test

登出

點擊登出鍵後 5 秒鐘內，登入畫面會重新顯示。

如果使用 Acer 投影機時遇到任何問題，請參閱下列的解決方式。若問題仍無法解決，請洽詢當地經銷商或維修服務中心。

影像問題及解決方法

#	問題 解決方法
1	螢幕未出現任何畫面依「開始使用」部分的說明檢查所有連接線。確認接頭的針腳沒有彎曲或斷裂情形。檢查投影機燈泡是否已裝妥。請參閱「更換燈泡」部分。確認鏡頭蓋已打開,投影機電源已開啟。
2	畫面被分割或未正確顯示的影像(個人電腦(Windows 2000/XP/Vista/Windows 7/Windows 8))按下控制鍵盤上的「RESYNC」鍵。影像顯示不正確:開啟「我的電腦」、「控制台」,點兩下「顯示」圖示。選擇「設定值」索引標籤。請確定顯示器的解析度設定低於或等於WUXGA-RB(1920 x 1200)。點選「進階」按鈕。若問題仍未解決,請依下列程序變更所使用的顯示器設定:請確定解析度設定低於或等於WUXGA-RB(1920 x 1200)。點選「監視器」索引標籤內的「變更」按鈕。點選「顯示所有裝置」。然後選擇SP欄位中的「標準顯示器類型」,再選擇「機型」欄位內所需要的解析度模式。請確定監視器螢幕的解析度設定低於或等於WUXGA-RB(1920 x 1200)。
3	畫面被分割或顯示的影像不正確(限筆記型電腦)按下控制鍵盤上的「RESYNC」鍵。影像顯示不正確:依上述項目2的程序調整電腦的解析度。切換輸出設定值。例如:[Fn]+[F4]、Compaq[Fn]+[F4]、Dell[Fn]+[F8]、Gateway[Fn]+[F4]、IBM[Fn]+[F7]、HP[Fn]+[F4]、NEC[Fn]+[F3]、Toshiba[Fn]+[F5]若難以變更解析度或畫面無回應,請將投影機及所有設備重新開機。

4	筆記型電腦無法顯示出簡報畫面	若使用 Microsoft® Windows® 作業系統的筆記型電腦:某些機種的筆記型電腦會在連接使用第二顯示裝置時,自動關閉本身的螢幕。各機種的螢幕重新啟用方式不同。相關詳盡資訊,請參閱電腦的使用手冊。若使用 Apple® Mac® 作業系統的筆記型電腦:在「系統偏好設定」中,開啟「顯示器」並選取鏡像視訊「開」。
5	影像不穩定或閃爍	調整「相位」設定值。相關詳盡資訊,請參閱「影像」部分。在電腦上調整顯示色彩深度設定。
6	畫面出現垂直移動的閃爍條紋	調整「頻率」設定值。相關詳盡資訊,請參閱「影像」部分。檢查並重新調整顯示卡的顯示模式,使其與投影機相容。
7	影像焦距錯誤·確認	鏡頭蓋已開啟。調整投影機鏡頭的焦距環。確保投影螢幕離投影機的距離介於規定的3.3至28.1英尺(1.0至8.6公尺)(XGA系列)/3.3至30.7英尺(1.0至9.4公尺)(1080P系列)/3.3至29.9英尺(1.0至9.1公尺)(WUXGA系列)。相關詳盡資訊,請參閱「利用調整距離及縮放比例取得所需影像大小的方式」部分。
8	顯示「寬螢幕」DVD時畫面被拉長	播放壓縮型DVD影片或16:9影片時,請調整下列設定值:若播放4:3格式的DVD,請於投影機OSD內將格式變更為4:3。若影像仍有被拉長的現象,則需調整其寬高比。將DVD播放器的顯示格式調整為16:9(寬螢幕)。若播放黑邊(LBX)格式的DVD,請於投影機OSD內將格式變更為黑邊(LBX)。
9	影像過小或過大·調整	投影機上方的縮放桿。加長或縮短投影機至螢幕的距離。按下遙控器上的「功能表」。進入「影像-->顯示比例」試用不同的設定或按遙控器上的「ASPECT RATIO」按鍵直接調整。
10	影像有偏斜的現象	盡可能將投影機的位置調整至螢幕中央。按下遙控器上的「梯型修正/□」按鈕,直到畫面兩側呈現垂直為止。
11	影像上下顛倒或左右相反	選擇OSD中的「影像-->投影模式」,並調整投影方向。

OSD 訊息

#	狀況 訊息說明
1	訊息 • 散熱風扇故障 - 系統風扇無法運作。散熱風扇故障。燈泡即將自動關閉。• 投影機過熱 - 投影機已超過額定的操作溫度,必須等待溫度下降後,才能再度使用。請檢查以下訊息。投影機過熱,系統將立即自動關閉電源,請:1. 檢查操作周圍溫度是否介於5度與40度之間。2. 檢查濾網是否需要清潔。3. 檢查進風口或出風口是否堵塞。4. 檢查在高海拔區域操作投影機時否設定為高海拔模式。請檢查是否已安裝濾塵網。若濾塵網因灰塵過多而阻塞,請清潔濾塵網。相關詳細資訊,請參閱「清潔與更換濾塵網」。• 更換燈泡 - 燈泡已到達其最大使用期限。請儘速準備更換。以最亮模式操作的燈泡可用壽命將盡。建議更換!

投影機問題

#	狀況 解決方法
1	投影機無法回應任何控制動作 可能情況下,關閉投影機,拔下電源線,靜待30秒以上再重新接上電源。
2	燈泡燒毀或發出爆裂音 燈泡到達其使用期限後,可能燒毀及發生較大的爆裂聲。發生此情形後,未更換燈泡模組前,投影機無法開啟。更換燈泡時,請確實遵守「更換燈泡」中所列的程序執行。

指示燈與警示訊息清單

LED 指示燈訊息

訊息	Lamp_LED Temp_LED		電源指示燈
	紅	紅	紅	藍
輸入電源插頭 閃爍間隔為	100ms	閃爍間隔為100ms	閃爍間隔為100ms	--
待機	---		開	--
電源按鈕開啟	----			開
燈泡重試	----			快速閃爍
關機 (冷卻階段)	---		快速閃爍	--
電源按鈕關閉(冷卻完成;待機模式)	---		開	--
錯誤 (高溫失效)	--	開	--	開
錯誤 (風扇鎖定失效)	--	快速閃爍	--	開
錯誤 (燈泡故障) 開		---		開
錯誤 (色環故障) 快速閃爍		---		開

如何安裝纜線管理護蓋

1 插入電源線插頭與其他所需的纜線。
2 安裝兩個支撐底座並鎖緊螺絲。(圖例 #1、2、3、4)
3 推動纜線管理護蓋。(圖例 #5)
4 若您需要安装 Acer Dongle

(WirlessHD 套件 /WirelessAndroid 套件 /WirelessCAST)，請依下列步驟執行：

(A) 使用螺絲起子取下外蓋螺絲。
(B) 向上推護蓋。
(C) 取下護蓋。
(D) 連接硬體鎖至 HDMI 延長線連接埠；連接至投影機上的 HDMI 連接埠。

5 將投影機上的纜線管理護蓋確實卸下，然後鎖緊螺絲。

(圖例 #5、4、3、2、1)

每使用滿 1000 小時即需清洗濾塵網。若未定期清理，可能會因灰塵過多而阻塞，造成通風不良。如此可能使機器過熱，並導致投影機故障。

1 關閉投影機。等電源 LED 指示燈停止閃爍後，拔下電源線插頭。
2 將投影機靜置冷卻 30 分鐘以上。
3 拉出濾塵網。（圖例 #1、#2）
4 請使用專為電腦與辦公設備所設計的小型吸塵器清理。（圖例 #3）
5 若無法清除髒污，或者濾塵網破損，請洽當地經銷商或服務中心以取得新的濾網。

更換燈泡

使用螺絲起子拆下外蓋上的螺絲，將燈泡取出。

投影機可自動偵測燈泡的使用期限。系統將會顯示「以最亮模式操作的燈泡可用壽命將盡。建議更換！」警告訊息。當您看見此訊息時，請盡快更換燈泡。更換燈泡前，務必確認投影機已冷卻30分鐘以上。

警告：燈泡周圍溫度相當高！更換燈泡前，請先靜置冷卻。

1 使用螺絲起子取下外蓋螺絲。（圖例 #1）

向上推並取下外蓋。（圖例 #2）

2 拔除固定燈泡模組的螺絲。（圖例 #3）

將把手向上拉，使其站立。（圖例 #4）

拔出燈泡插頭。（圖例 #5）

3 將把手向上拉，使其站立。用力拉出燈泡模組。（圖例 #6）

若要替換燈泡模組，使用新的燈泡並以上述步驟的相反順序進行。

警告：為降低人員受傷的風險，請勿使燈泡模組掉落或接觸燈泡。若燈泡摔落可能會破裂，導致受傷。

天花板懸掛安裝

以天花板懸掛方式安裝投影機時，請依下列程序執行：

1 在天花板堅固的結構處鑽四個孔，並固定吸頂式安裝底座。

2 根據實際環境選擇長度組合。(CM-01S 未隨附第 2 型及第 3 型。)

第1型

第2型

如為標準尺寸，請使用三支支架螺絲固定投影機至吊頂架。

第 2 型與第 3 型：

另外，如為較大尺寸，請使用有更多支撐點的伸縮架。

第1型：

第2型：第3型：

注意：建議在投影機與吊架之間預留適當的空間，以利投影機散熱。

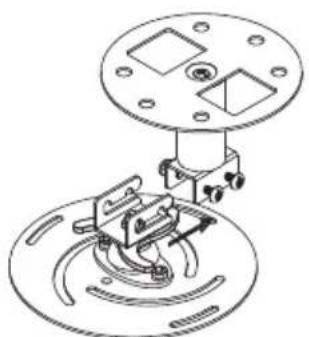

4 連接主機接頭至投影機托架（圖例1），然後鎖上四支螺絲（圖例2）。

B型螺絲 墊圈類型
內徑(mm)長度(mm)大		小
4	2	5	V

螺絲規格 M4 x 25 mm 82.30 mm 104.07 mm 85.00 mm 55.00 mm

規格

以下規格若有變更，恕不另行通知。最新規格之相關資訊，請參閱 Acer 公布之行銷產品規格。

投影機規格	DLP®
解析度 • P6200/F211/PM-X01/P6200S/F211S/PM-X01S 系列:真實解析度: 1024 x 768 XGAP6500/F251/PM-801 系列: 1920x1080 1080p 解析度P6600/F261/PM-WU01 系列: 真實 1920x1200WUXGA 解析度最大: UXGA (1600 x 1200)、WSXGA+ (1680x1050)、1080p(1920x1080)、WUXGA-RB (1920 x 1200)
電腦相容性	IBM PC 及相容機型、Apple Macintosh、iMac 及 VESA 標準: SXGA、XGA、VGA、SVGA、SXGA+、WXGA、WXGA+、WSXGA+
視頻相容性	NTSC (3.58/4.43)、PAL (B/D/G/H/I/M/N)、SECAM (B/D/G/K/K1/L)、HDTV (720p, 1080i, 1080p)、EDTV (480p, 576p)、SDTV (480i, 576i)
顯示比例	全螢幕、4:3、16:9、L.Box
顯示色彩 10 億 7000 萬種色彩
投影鏡頭 • P6200/F211/PM-X01/P6200S/F211S/PM-X01S 系列:F = 2.5 ~ 2.93,f = 15.98mm ~ 21.42mm,1:1.36 手動變焦及手動對焦P6500/F251/PM-801/P6600/F261/PM-WU01 系列:F = 2.5 ~ 3.26,f = 20.91mm ~ 32.63mm,1:1.59 手動變焦及手動對焦
投影影像大小 (對角線) • P6200/F211/PM-X01/P6200S/F211S/PM-X01S 系列:26" (66cm) ~ 300" (762cm)P6500/F251/PM-801 系列:20" (51cm) ~ 300" (762cm)P6600/F261/PM-WU01 系列:21" (53cm) ~ 300" (762cm)
投影距離 • P6200/F211/PM-X01/P6200S/F211S/PM-X01S 系列:3.3' (1.0m) ~ 28.1' (8.6m)P6500/F251/PM-801 系列: 3.3' (1.0m) ~ 30.7' (9.4m)P6600/F261/PM-WU01 系列:3.3" (1.0m) ~ 29.9" (9.1m)
投射比 • P6200/F211/PM-X01/P6200S/F211S/PM-X01S 系列:70"@2m (1.40 ~ 1.91:1)P6500/F251/PM-801 系列: 64"@2m (1.41 ~ 2.24:1)P6600/F261/PM-WU01 系列: 66"@2m (1.41 ~ 2.24:1)
水平掃描頻率	15 - 100 kHz
垂直更新頻率	24 - 120 Hz
燈泡類型 • P6200/F211/PM-X01/P6200S/F211S/PM-X01S 系列:310 W 使用者可自行更換P6500/F251/PM-801/P6600/F261/PM-WU01 系列:365 W 使用者可自行更換

梯型修正 ±30 度

聲音內建10W輸出揚聲器x2
重量	4.5Kg(9.92lbs)
尺寸(寬x深x高)	373mmX223.4mmX100.5mm(14.7"X8.8"X4.0")
數位變焦2倍
電源供應AC輸入100-240V自動切換電源供應器
耗電量正常模式:315W±10%@110VACECO模式:260W±10%@110VAC待機模式<0.5W
操作溫度	0°C~40°C/32°F~104°F
I/O接頭	電源座x1VGA輸入x2VGA輸出x1複合輸入x1S-Video輸入x1YPbPr/YCbCr輸入x1HDMI(MHL)x1HDMI x1RS232 x1迷你USB x1:(韌體升級用)音訊輸入x1麥克風輸入x1音訊輸入(RCA)x1音訊輸出x1USB DC 5V輸出x1DC 12V輸出x1RJ45 LAN輸入x1HDBaseT輸入x1(僅限P6600/F261/PM-WU01系列)
標準包裝內容物·A C 電源線x1VGA信號線x1遙控器x1電池x2(遙控器使用)(選購)使用指南(光碟版)x1快速操作指南x1保全卡x1纜線管理護蓋x1濾塵器x1(選購)提袋x1(選購)

注意：設計與規格若有變更，恕不另行通知。

相容模式

A. VGA 類比

1 VGA 類比 - PC 信號

模式 解析度		垂直頻率 [Hz] 水平频率 [KHz]
VGA 640x480 60 31.5
	640x480 72 37.9
	640x480 75 37.5
	640x480 85 43.3
	640x480 120 61.9
SVGA 800x600 56 35.1
	800x600 60 37.9
	800x600 72 48.1
	800x600 75 46.9
	800x600 85 53.7
	800x600 120 77.4
XGA 1024x768 60 48.4
	1024x768 70 56.5
	1024x768 75 60.0
	1024x768 85 68.7
	1024x768 120 99.0
SXGA 1152x864 70 63.8
	1152x864 75 67.5
	1152x864 85 77.1
	1280x1024 60 64.0
	1280x1024 72 77.0
	1280x1024 75 80.0
	1280x1024 85 91.1
QuadVGA 1280x960 60 60.0
	1280x960 75 75.2
SXGA+ 1400x1050 60 65.3
UXGA 1600x1200 60 75.0
PowerBook G4 640x480 60 31.4
PowerBook G4 640x480 66.6 (67)		34.9
PowerBook G4	800x600 60 37.9
PowerBook G4	1024x768 60 48.4
PowerBook G4 1152x870 75 68.7
PowerBook G4 1280x960 75 75.0
i Mac DV (G3) 1024x768		75 60.0

2 VGA 類比 - 延伸型寬螢幕時序

模式 解析度		垂直頻率 [Hz] 水平频率 [KHz]
WXGA 1280x768 60 47.8
	1280x768 75 60.3
	1280x768 85 68.6
	1280x720 60 44.8
	1280x720 120 92.9
	1280x800 60 49.6
	*1920x1200 60 74
	1440x900 60 59.9
WSXGA+ 1680x1050 60 65.3
	1920x1080(1080P)	60 67.5
	1366x768 60 47.7
WUXGA *1920x1200-RB 59.94 74.04

3 VGA 類比 - 色差訊號

模式 解析度		垂直頻率 [Hz] 水平频率 [KHz]
480i	720x480 (1440x480)	59.94 (29.97)	15.7
576i	720x576 (1440x576)	50 (25)	15.6
480p	720x480	59.94	31.5
576p 720x576 50 31.6
720p 1280x720	60 45.0
720p 1280x720	50 37.5
1080i	1920x1080	60 (30)	33.8
1080i	1920x1080	50 (25)	28.1
1080p	1920x1080	23.97/24	27.0
1080p	1920x1080	60	67.5
1080p	1920x1080	50	56.3

B. HDMI 數位

1 HDMI - PC 信號

模式 解析度		垂直頻率 [Hz] 水平频率 [KHz]
VGA	640x480 60 3	1.5
	640x480 72 3	7.9
	640x480 75 3	7.5
	640x480 85 4	3.3
	640x480 120	61.9

SVGA 800x600 56 35.1
	800x600 60 37.9
	800x600 72 48.1
	800x600 75 46.9
	800x600 85 53.7
	800x600 120 77.4
XGA 1024x768 60 48.4
	1024x768 70 56.5
	1024x768 75 60.0
	1024x768 85 68.7
	1024x768 120 99.0
SXGA 1152x864 70 63.8
	1152x864 75 67.5
	1152x864 85 77.1
	1280x1024 60 64.0
	1280x1024 72 77.0
	1280x1024 75 80.0
	1280x1024 85 91.1
QuadVGA 1280x960 60 60.0
	1280x960 75 75.2
SXGA+ 1400x1050 60 65.3
UXGA 1600x1200 60 75.0
PowerBook G4 640x480 60 31.4
PowerBook G4 640x480 66.6 (67) 34.9
PowerBook G4	800x600 60 37.9
PowerBook G4	1024x768 60 48.4
PowerBook G4 1152x870 75 68.7
PowerBook G4 1280x960 75 75.0
i Mac DV (G3) 1024x768 75 60.0

2 HDMI — 延伸型寬螢幕時序

模式	解析度	垂直頻率 [Hz] 水平頻率 [KHz]
WXGA	1280x768 60	47.8
	1280x768 75	60.3
	1280x768 85	68.6
	1280x720 60	44.8
	1280x720 120	92.9
	1280x800 60	49.6
	*1280x800-RB	119.909	101.6
	1440x900 60	59.9
	*1920x1200	60	74
WSXGA+	1680x1050 601920x1080(1080P)	65.360 67.5
	1366x768 60	47.7
WUXGA *1920	x1200-RB 59.94	74.04

3 HDMI — 視訊信號

模式 解析度		垂直頻率 [Hz] 水平频率 [KHz]
480i	720x480 (1440x480)	59.94 (29.97)	15.7
576i 720x5	76 (1440x576) 50 (25)	15.6
480p 720x4	80 59.94	31.5
576p	720x576	50	31.6
720p	1280x720	60	45.0
720p	1280x720	50	37.5
1080i	1920x1080 60 (30)	33.8
1080i	1920x1080 50 (25)	28.1
1080p	1920x1080	23.97/24	27.0
1080p	1920x1080	60	67.5
1080p	1920x1080	50	56.3
1080p	*1920x1200 59.94	74.04

4 HDMI - 1.4a 3D 時序

模式	解析度	垂直頻率 [Hz]	水平頻率 [KHz]
720p(畫面集合)	1280 x 720	50 37.5
720p(畫面集合)	1280 x 720	60 45.0
1080p(畫面集合)	1920 x1080	24 27.0
720p(畫面集合)	1280 x 720	50 37.5
720p(畫面集合)	1280 x 720	60 45.0
1080i(最上面與最下面)	1920 x1080	50 (25) 28.1
1080i(最上面與最下面)	1920 x1080	60 (30) 33.8
1080p(最上面與最下面)	1920 x1080	24 27.0
1080p(最上面與最下面)	1920 x1080	50 56.3
1080p(最上面與最下面)	1920 x1080	60 67.5
720p(Side-By-Side (Half))	1280 x 720	60	45.0
1080i(Side-By-Side (Half))	1920 x1080	50 (25)	28.1
1080i(Side-By-Side (Half))	1920 x1080	60 (30)	33.8
1080p(Side-By-Side (Half))	1920 x1080	50	56.3
1080p(Side-By-Side (Half))	1920 x1080	60	67.5

圖形來源顯示器範圍限制	水平掃描頻率:	15k-100kHz
	垂直掃描頻率:	24-120 Hz
	最高像素率:	165 MHz

C. MHL 數位

模式 解析度		垂直頻率 [Hz]	水平頻率 [KHz]
VGA *640x480	59.94/60 31.5
480i *720x480	(1440x480) 59.94/60 15	7
576i *720x576	(1440x576) 50 (25) 15.6
480p *720x480	59.94/60 31.5
480p_2x *1440x4	80 59.94/60 31.5
576p *720x576	50 31.3
576p_2x *1440x5	576 50 31.3
720p	*1280x720 59.94/60 45.0
720p	*1280x720	50 37.5
1080i	*1920x1080	60 (30)	33.8
1080i	*1920x1080	50 (25)	28.1
1080p	*1920x1080	23.97/24	27.0
1080p	*1920x1080	25 28.1
1080p	*1920x1080	29.97/30 33.8
圖形來源顯示器範圍限制	水平掃描頻率:	15k-50 kHz
	垂直掃描頻率:	24-60 Hz
	最高像素率:	數位:75 MHz

注意：* 功能視型號定義而定。

法規及安全事項

FCC 公告

本產品經測試符合 FCC 規定 Part 15 的 Class B 數位裝置限制。這些限制的目的主要為提供住宅區域合理的保護，避免受到有害的干擾。本產品可能產生、使用、輻射出射頻能量，若未依指示進行安裝，即可能對無線通訊造成有害干擾。

然而，在特定安裝下仍有可能產生干擾的情形。利用開啟、關閉本產品的方式，可確認本產品是否對收音機、電視造成有害干擾。建議用戶可嘗試下列方式避免干擾發生：

• 調整接收天線的方向或更換架設位置。
• 增加本產品與接收裝置之間的距離。
• 將本產品所使用的電源連接至不同於接收裝置的電源線路上。
• 請洽詢經銷商或經驗豐富的無線電／電視技術人員協助。

注意：屏蔽式纜線

依 FCC 規定，所有連接至電腦裝置的纜線，均需使用屏蔽式纜線。

注意：周邊裝置

所有連接至本產品的周邊裝置 （輸入／輸出裝置、終端機、印表機），均需通過Class B限制的認證。若與未通過認證的周邊裝置共同使用，則可能對無線電或電視產生干擾。

注意

依據 FCC 規定，若擅自對本產品進行原製造商未認可的變更或改裝，用戶即有違操作使用本產品的權益。

運作條件

本產品符合 FCC 規定 Part 15。運作時可符合下列兩項條件：(1) 本產品不產生有害干擾。(2) 本產品可承受任何外來的干擾，包含可能影響正常運作的干擾。

注意：加拿大地區用戶

本產品符合加拿大 ICES-003 Class B 數位裝置規定。

Acer 在此聲明，本投影機產品系列符合 Directive 1999/5/EC 主要要求事項及其他相關規定。

符合俄國法規認證

EA

001

無線電法規公告

注意：下列法規僅適用於配備 WLAN 及／或藍牙的機種。

一般

在開放無線電使用的任何國家或地區內，本產品均能符合無線電頻率及安全標準。依使用特性不同，本系列產品可能配備無線電裝置（例如：WLAN 及／或藍牙模組）。

加拿大－低功率免執照無線電通訊裝置 (RSS-247)

a 一般資訊

運作時可符合下列兩項條件：

1. 本產品不產生有害干擾，且
2. 本產品必須能承受任何干擾，包含可能影響正常運作的干擾。

b 操作頻帶：2.4 GHz

為避免干擾其他無線電服務業務，本產品應於室內使用；若於室外使用，可能需先申請使用許可。

適用國家清單

本產品必須確實遵守各國的使用法規及限制。相關詳細資訊，請洽當地辦事處。有關最新的國家名單，請瀏覽 http://ec.europa.eu/enterprise/rtte/implem.htm。
