PV-XC500 - 吸尘器 HITACHI - 免费用户手册

产品类型	吸尘器
品牌	日立 (Hitachi)
型号	PV-XC500
电源类型	充电式锂离子电池
电池电压	25.2V
电池容量	2500mAh
充电时间	约 4 小时
运行时间（标准模式）	约 40 分钟
运行时间（节能模式）	约 60 分钟
集尘容量	0.5L
最大吸力	200AW
过滤系统	HEPA 高效过滤
主体尺寸（长×宽×高）	250×200×1100 mm
主体重量	约 2.5 kg
工作噪声	约 80dB
使用方式	手持/立式两用
附件	缝隙吸头、毛刷吸头、延长管、壁挂充电座
保养提示	定期清洗集尘杯和过滤器
安全保护	过热保护、过充保护

常见问题 - PV-XC500 HITACHI

如何清洁过滤器？

关闭吸尘器，取出过滤器，用清水冲洗并晾干 24小时 后再装回。

如何清空集尘杯？

按下集尘杯释放按钮，取下集尘杯，将垃圾倒入垃圾桶，可用水清洗杯体内壁。

电池续航时间是多少？

标准模式下约 40 分钟，节能模式下约 60 分钟。

充电需要多长时间？

完全充电约需 4 小时，建议使用原装充电器。

吸力减弱怎么办？

检查集尘杯是否已满，过滤器是否堵塞，或吸头是否被异物卡住。清理后吸力恢复。

吸尘器堵塞如何处理？

关闭电源，检查吸管和吸头，用细棒清除异物，或拆卸吸管疏通。

是否可以水洗整个过滤器？

仅 过滤器 可水洗，晾干后使用。其他部件用湿布擦拭即可。

如何更换电池？

电池为内置设计，建议联系 日立售后 进行更换，避免自行拆解。

使用后如何存放？

吸尘器可挂墙或平放，远离潮湿和高温环境，保持通风。

保修期是多久？

通常为 2 年，请保留购买凭证，详情咨询日立客服。

用户手册 PV-XC500 HITACHI

切勿用于商业用途或除清洁以外的其他用途。为确保正确使用，请在使用前先仔细阅读这些操作说明。

本手册应存放于易取易拿的位置，以供日后参考之用。

为确保正确使用，请阅读“安全预防措施” (P.C-4-C-8)

HITACHI

Inspire the Next

目录

使用前

● 部件名称和组装..... C-2
● 安全预防措施 C-4
● 使用注意事项 …… C-8

如何使用

● 如何充电 …… C-9
● 如何操作 …… C-10

• 直立式吸尘器 C-10
• 手持式吸尘器 C-11

● 如何清洁 C-12

• 直立式吸尘器 C-12
• 手持式吸尘器 C-13

完成清洁后

● 清空集尘盒..... C-15

• 检查最高集尘位置线..... C-15
• 拆下集尘盒.... C-15
• 清空集尘盒.... C-16
• 除去滤网上的灰尘 C-17
• 装上集尘盒.... C-18

● 贮存吸尘器 C-19

- 如何存放 C-19

● 维护..... C-20

• 本体、附件、附属配件 C-20
• 滤网盖和滤网 C-20
• 动力头 C-24

附录

● 故障排除 C-26
- 更换电池与产品处理 C-29

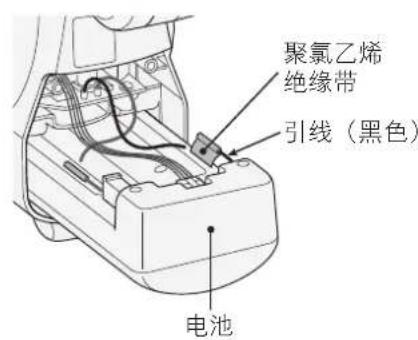

• 更换电池 C-29

• 产品处理 C-29

• 更换件 C-31
  ● 规格…… C-31

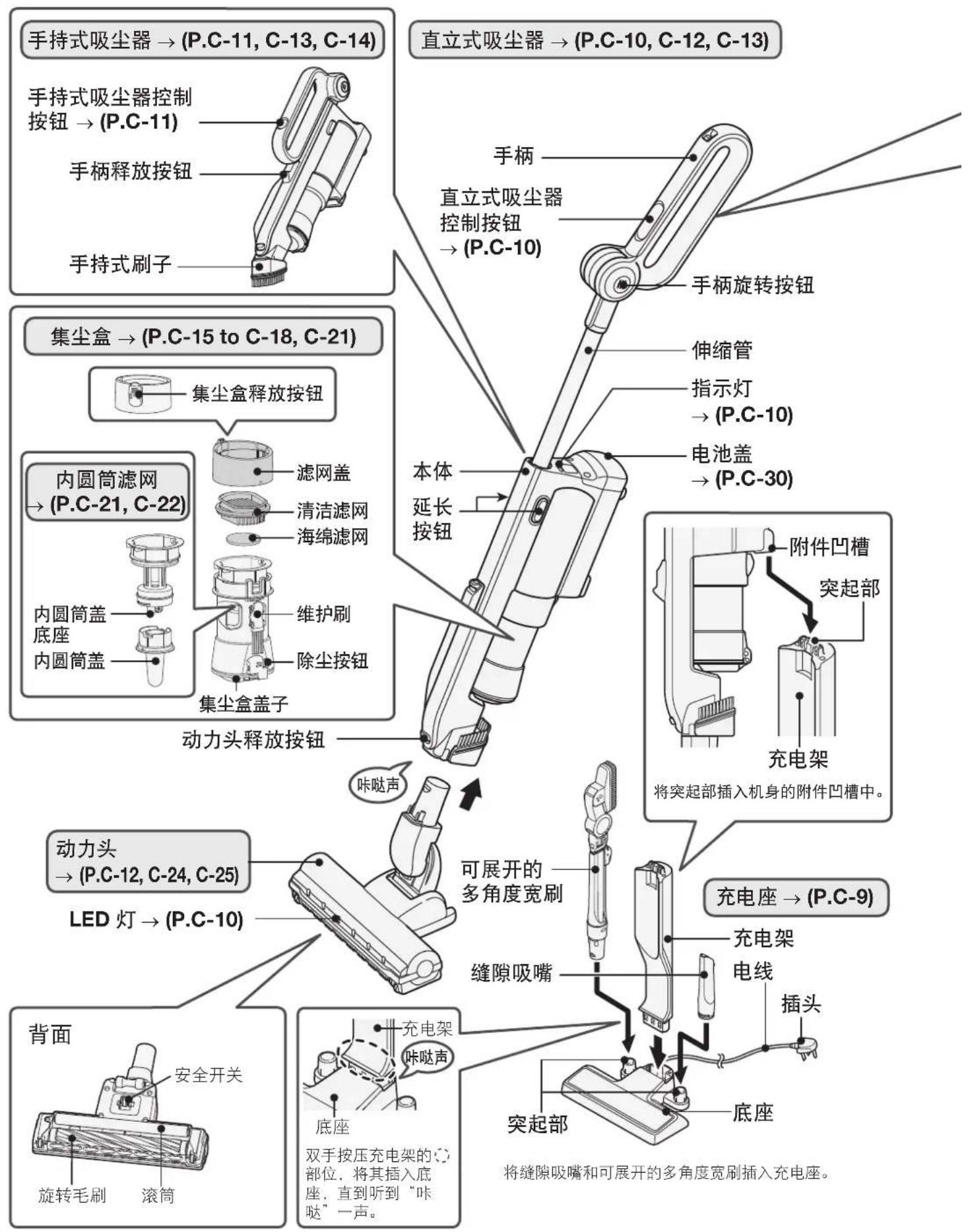

部件名称和组装

手持式吸尘器 → (P.C-11, C-13, C-14) 手持式吸尘器控制 按钮 → (P.C-11) 手柄释放按钮 手持式刷子 集尘盒 → (P.C-15 to C-18, C-21) 集尘盒释放按钮 内圆筒滤网 → (P.C-21, C-22) 内圆筒盖 底座 内圆筒盖 集尘盒盖子 动力头释放按钮 动力头 → (P.C-12, C-24, C-25) LED 灯 → (P.C-10) 背面 安全开关 旋转毛刷 滚筒 充电架 咔哒声 底座 双手按压充电架的○ 部位，将其插入底 座，直到听到“咔 哒”一声。 实立式吸尘器 → (P.C-10, C-12, C-13) 手柄 直立式吸尘器 控制按钮 → (P.C-10) 手柄旋转按钮 伸缩管 指示灯 → (P.C-10) 电池盖 → (P.C-30) 本体 延长 按钮 咔哒声 可展开的 多角度宽刷 缝隙吸嘴 突起部 充电架 → (P.C-9) 充电架 电线 插头 底座 将缝隙吸嘴和可展开的多角度宽刷插入充电座。

手柄和伸缩管操作

警告

有人员受伤的危险。

按压延长按钮时，切勿将手放在机身与手柄之间。

手会被夹住。

有人员受伤的危险。

折叠或展开手柄时，切勿握住手柄旋转段附近的位置。

旋转段

竖起手柄

1 握住手柄并滑动手柄释放按钮，释放手柄锁。
2 缓慢旋转手柄将其竖起，直至锁定。

伸缩管操作

1 握住手柄，同时按下左右两侧的延长按钮，释放伸缩管锁。
2 延长或缩短伸缩管，直到延长按钮处发出一声“咔哒”。伸缩管有四个可调节长度。

折叠手柄

1 握住手柄，按下手柄旋转按钮，并释放手柄锁。
2 缓慢旋转手柄将其折叠，直到听到“咔哒”一声。

手柄释放按钮

2 缓慢旋转。

手柄 慢旋转。

1 2 伸缩管 1

延长按钮
手柄旋转按钮

2 缓慢旋转。
手柄

旋转。 咔哒声

附件
动力头(1个)	充电座
	底座(1个) 充电架(1个)

附属配件
缝隙吸嘴(1个)→(P.C-13)	可展开的多角度宽刷→(P.C-13, C-14)
	多角度宽刷(1把) 可展开吸嘴(1个)
维护刷(1把)(装在集尘盒的背侧)		亚麻头(1个)→(P.C-14)

安全预防措施

为防止出现人身伤害或损坏财产，请仔细阅读并理解（安全预防措施），并遵守这些措施。

■ 下方对忽视指示和不当使用吸尘器所造成的损伤或损坏的严重性作出了分类和说明。

危险

这表明“可能造成严重伤亡紧急危险”。

警告

这表明“可能造成严重伤亡”。

小心

这表明“可能造成轻微受伤或财产损坏”。

标志含义

“提示警告或注意”的标志。

不准执行的“禁止”标志。

必须执行的“指令”标志。

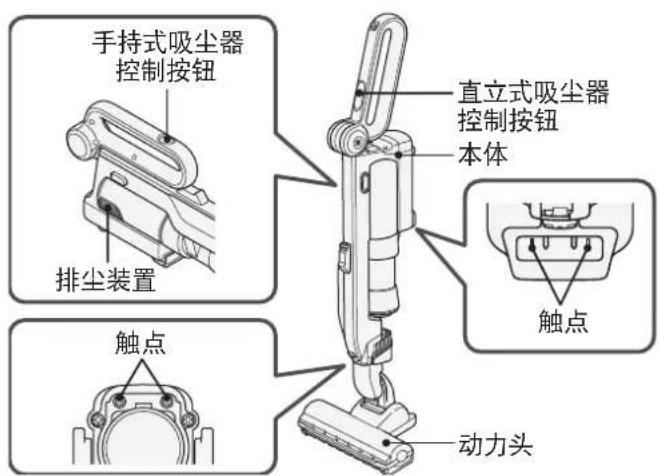

手持式吸尘器 控制按钮 直立式吸尘器 控制按钮 本体 排尘装置 触点 动力头

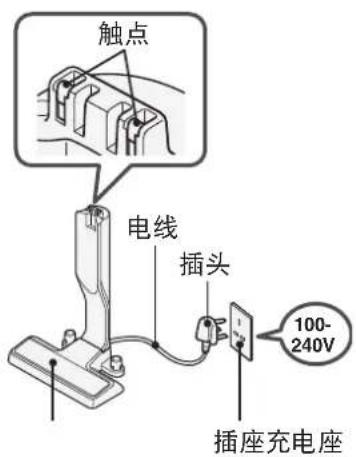

触点 电线 插头 100- 240V 插座充电座

危险

● 切勿拆卸、修理或改动本产品，

以免引起漏电、发热、火灾或人员受伤。

如需维修，请咨询经日立授权的服务代理商。

- 使机身和充电座远离水和其他液体。

电池可能破裂、引起产品着火或出现故障。

● 注意不要让机身和充电座的触点与金属物品相连。

佩戴有金属项链、发簪时，切勿搬动或存放本产品。

否则电池会出现短路，并引起漏电、发热、破裂或火灾。

- 切勿将其扔进火中或对其加热，

否则内部电池会破裂，并引起火灾。

警告

如果出现异常或故障，请立即停止使用。

● 即使充满电后，按下控制按钮，吸尘器也不操作。
- 移动插头或电线时，电源时开时关。
- 吸尘器有时会在操作期间停止。
● 操作过程中发出异响。
● 本体变形或异常发热。
● 软线受损或异常发热。
● 出现烧焦的“臭味”。
● 出现其它异常现象。

有冒烟、火灾或电击的危险。

立即向经日立授权的服务代理商提出检修申请。

插座、插头、软线、充电座

• 使用交流 100-240V 的插座。
  ● 定期用干布擦拭插头。
  ● 确保插头充分插入。
  ● 维护充电座时，先断开插头与插座之间的连接。

若软线受损，为避免危害，仅可由经日立授权的服务代理商更换软线。

• 注意不要损坏电线。
  [注意不要损坏、损毁、不合理地弯曲、拽拉、扭曲、折叠软线或在软线上放置重物。]
  ● 不要使用受损软线、插头，或松动插座。
• 旋转毛刷转动时，注意不要让软线缠入旋转毛刷。
  ● 切勿用湿手插插头或断开插头与插座间的连接。切勿触碰充电座和机身的触点。
  ● 切勿用整个组合装置充电，而应用充电座和机身一起充电。
• 切勿用本产品中的充电座给其它类型的可充电电池或不可充电电池充电，以免引起火灾或电击。
  ● 充电时，直立式吸尘器和充电座必须置于通风良好的位置。

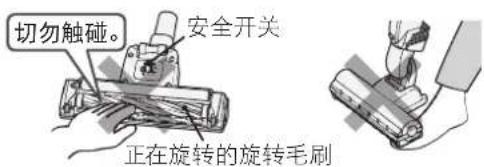

动力头（入口）

● 切勿触碰旋转中的旋转毛刷或安全开关，以免造成人员受伤。尤其注意不要让小孩接触。
● 推拉动力头时，切勿将动力头置于某个身体部位（比如脚背）上。 以免造成人员受伤。

切勿触碰。 安全开关 正在旋转的旋转毛刷

安全预防措施

手柄、其它部件

• 折叠或展开手柄时，切勿握住手柄旋转段附近的位置。
  ● 按压延长按钮时，切勿将手放在机身与手柄之间。

以免造成人员受伤。

● 切勿在易燃物品、可燃物品、或火花附近用真空吸尘器清洁 [煤油、汽油、稀释剂、苯、调色剂、可燃气体（喷雾剂）、烟头等]。

● 切勿用真空吸尘器清洁尖锐物品（比如图钉、针、发夹或牙签）。
● 切勿用真空吸尘器清洁起泡物质，如地毯清洁剂。
● 切勿用水清洗或在浴室内使用（可用水进行清洗的部件除外），以免引起爆炸、火灾、电击或人员受伤。

小心

插座、插头、电线

● 握住插头末端而非电线后将其拔掉。

握住并拖拽电线，可能会损坏和扯断电线，从而引发电击或火灾。

● 充电座上缠有软线时，切勿使用。

若软线受损，可能引起电击或火灾。

握住插头。

动力头（入口）

● 切勿堵塞动力头，也不可长时间运行动力头，

以免导致火灾，或由于过热导致机身和动力头变形。

● 维护时，先从机身上拆下动力头。

以免造成人员受伤。

● 切勿将动力头安装至任何其他产品。

以免导致火灾，或由于过热导致机身和动力头变形。

切勿堵塞。

排尘装置

● 切勿堵塞排尘装置，

以免由于过热而引起火灾或本体变形。

● 切勿长时间面对排尘装置释放出来的气流，

以免引起低温灼伤。

切勿长时间面对。

手柄、其它部件

• 搬运机身时，切勿握住集尘盒。
  机身可能会掉落，从而引起人员受伤或损坏地板。
• 远离火源。
  本体变形可引起短路，从而引发电击或火灾。排尘装置可使火势变大，引发火灾。

● 机身操作过程中，切勿将其支起。

● 机身被支起时，务必有人看管。

● 不用时，将伸缩管缩短并置于充电座上。

机身可能会掉落，从而引起人员受伤或损坏地板。

● 维护期间停止操作。

以免造成人员受伤。

● 机身置于充电座上时，切勿搬运机身或将其置于地板上。

机身可能会掉落，从而引起人员受伤或损坏地板。

● 切勿在没有手持式刷子的情况下，使用机身的末端来清洁。

否则可能会损坏地板。

● 本产品不是玩具，不适合小孩使用。
● 本产品不适合身体、感官或精神残障人士（包括儿童），或经验和知识欠缺人士使用，除非其在监护人的陪同或指导下使用。
● 儿童必须年满 8 周岁才能使用充电座。必须提供充分的说明和指导，教导儿童正确地使用充电座，并告诫儿童本产品不是玩具，不得拿来开玩笑。
● 教导儿童切勿对不可充电电池充电，以免发生爆炸。
● 定期检查充电座是否损坏，重点检查电线、插头和外壳。如果充电座损坏，修理之前切勿使用。

电池（锂离子电池）

危险

● 切勿将电池连接至此装置以外的其他设备。

切勿拆解、修改或焊接电池，或直接用电池充电。

仅可由修理技师更换电池。

● 切勿触碰金属触点，或与任何金属物品形成短路。

● 佩戴或携带金属物品 [项链、发夹、硬币、钥匙等] 时，切勿搬运或存放本产品。

● 切勿使电池遭受强烈冲击，如用钉子钉、用锤子锤、踩踏和抛掷。

- 远离火源。

- 切勿将电池置于高温环境中，如阳光直晒或被阳光直晒的车内。

- 仅可使用本产品指定电池，切勿使用其他电池。

● 切勿将电池置于微波炉或烤箱中。

● 切勿将电池浸入水中或使其接触水。

以免导致漏电、发热、破裂、冒烟、火灾、电击或人员受伤。

● 如果电池内部的液体进入眼睛，切勿搓揉眼睛，立即使用自来水等净水彻底冲洗，然后立即就医。

若不照此处理，可能损坏眼睛。

警告

● 如果电池泄漏、有异味、变形或因摔掷造成损坏，切勿使用电池。

以免导致发热、破裂、冒烟或火灾。液体接触地面时会损坏地板。

- 远离婴儿。

若不照此操作，可能会导致电击或人员受伤。

- 如果电池内部的液体接触到皮肤或衣物，立即使用自来水等净水彻底冲洗，然后立即就医。

若不照此操作，可能会引发皮疹。

小心

● 在室温处于 5^ C 至 35^ C 之间的地方充电。

电池可能无法正常充电或充电时间较长。若不照此操作，可能会损坏电池。

使用注意事项

为免出现故障，操作时请遵循以下指示。

此外，为正确使用，请仔细阅读正文中的注意事项。

- 切勿让动力头遭受强烈的物理冲击，

以免导致变形或损坏。

● 切勿使用真空吸尘器清洁以下物品，

若不照此操作，可能出现异味或故障。

- 大量沙砾或粉末 - 长丝线 - 玻璃

● 切勿骑坐在直立式吸尘器、吸嘴或充电座之上。

以免引发故障。

● 部件用水清洗后，请将部件彻底风干。

若不照此操作，可能出现异味或故障。

如何充电

电池在购买时并未充满电。使用前请先充电。（充电时间约为3.5小时。）

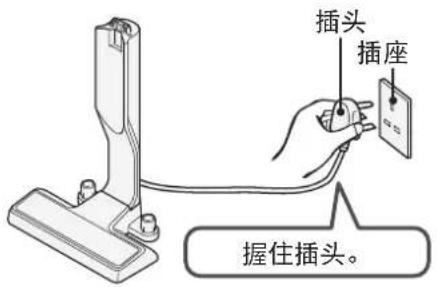

1 将充电座插头插入插座。

插头 插座 握住插头。

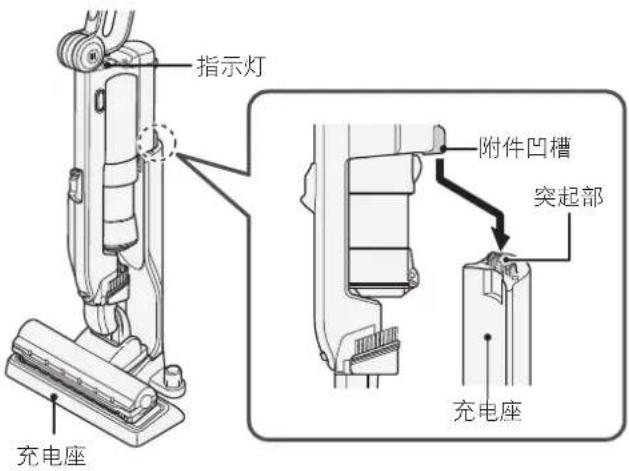

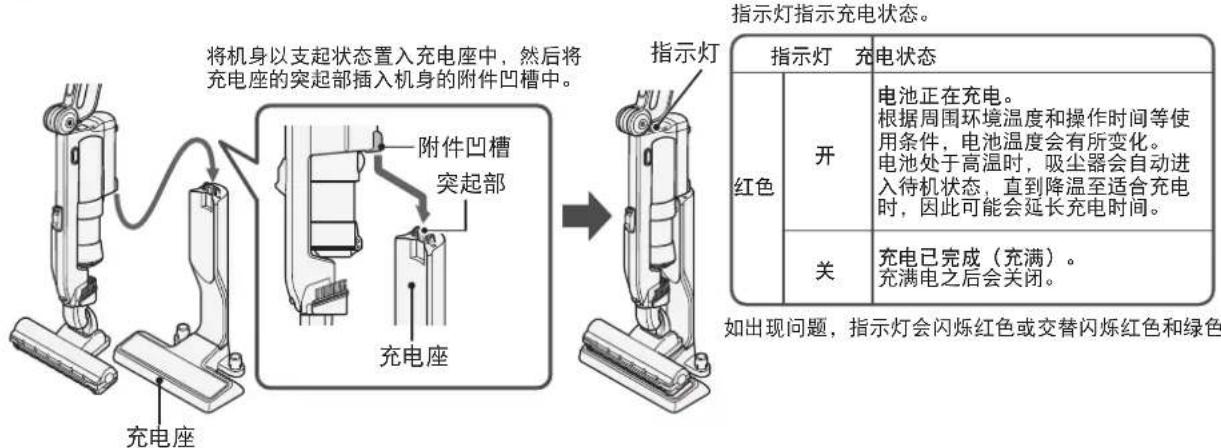

2 将机身置于充电座上。

注意事项 充电时，应将动力头安装至机身。

● 缩短伸缩管。→ (P.C-3)
● 将充电座的突起部插入机身的附件凹槽中。
● 当机身置于充电座上时，指示灯会变红。
● 待电充满后，指示灯会熄灭。

将机身以支起状态置入充电座中，然后将充电座的突起部插入机身的附件凹槽中。 充电座 附件凹槽 突起部 充电座 指示灯 指示灯 指示灯 充电状态 红色 开 电池正在充电。 根据周围环境温度和操作时间等使用条件，电池温度会有所变化。 电池处于高温时，吸尘器会自动进入待机状态，直到降温至适合充电时，因此可能会延长充电时间。 关 充电已完成（充满）。 充满电之后会关闭。 如出现问题，指示灯会闪烁红色或交替闪烁红色和绿色

● 从充电座上取下机身时，指示灯熄灭，再次将吸尘器置于充电座之上后，指示灯会变亮，这是正常现象。
● 标准充电时间约为 3.5 小时。然而，由于使用情况不同，充电时间往往会有差异。
● 充电时，机身或充电座可能会变热，这是正常现象。
● 充电时，即使按下控制按钮，机身也不会操作。

注意事项

● 如果指示灯未显示红色或立即关闭，请提起机身，重新将其置于充电座上。
● 首次使用吸尘器时或长时间未使用吸尘器后，请确保在使用前先充电，因为充电时间可能会较长，或者操作时间较短。
● 在收音机附近给吸尘器充电时，收音机可能会受杂音干扰或无法听清电台节目。充电时，充电座与收音机的距离应不短于 2 米，并单独使用插座。

如何延长电池使用寿命

● 不论操作时间长短，每次清洁之后充电。
● 如果您在至少一个月内不再使用吸尘器，充满电之后再存放，每年充电一次。（存放时，电池剩余电量不足会影响电池性能和使用寿命。）
● 如果清洁时，电池电量耗尽且停止操作，重新按下控制按钮后，吸尘器可在较短时间内维持操作。切勿重复此操作。以免缩短电池使用寿命。
● 在室温处于 5^ C 至 35^ C 之间的地方充电。电池可能无法在低温或阳光直晒等高温环境中正常充电。（操作时间可能会缩短，或充电时间可能会延长。）

如何操作

直立式吸尘器

1 从充电座上取下机身。

握住手柄并向上拉机身。

手柄

2 延长伸缩管。→(P.C-3)

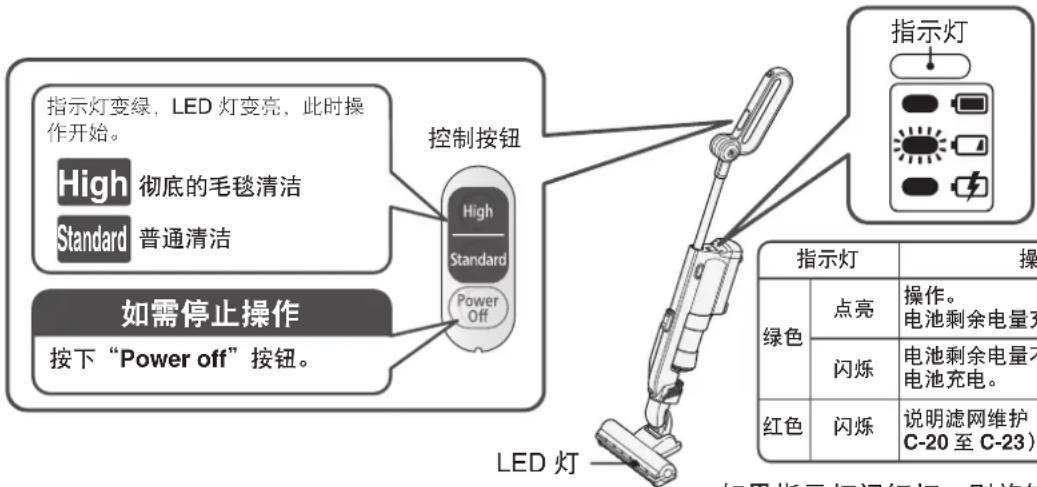

3 按下直立式吸尘器的控制按钮。

指示灯变绿，LED 灯变亮，此时操作开始。 High 彻底的毛毯清洁 Standard 普通清洁 如需停止操作 按下“Power off”按钮。 控制按钮 High Standard Power Off LED 灯 指示灯 操作。 绿色 点亮 电池剩余电量充 闪烁 电池剩余电量不 电池充电。 红色 闪烁 说明滤网维护 C-20 至 C-23） 如果指示灯变绿，则拖转

指示灯		操作状态
绿色	点亮	操作。电池剩余电量充足。
	闪烁	电池剩余电量不足。电池充电。
红色	闪烁	说明滤网维护(P.C-15至C-18,C-20至C-23)到期。

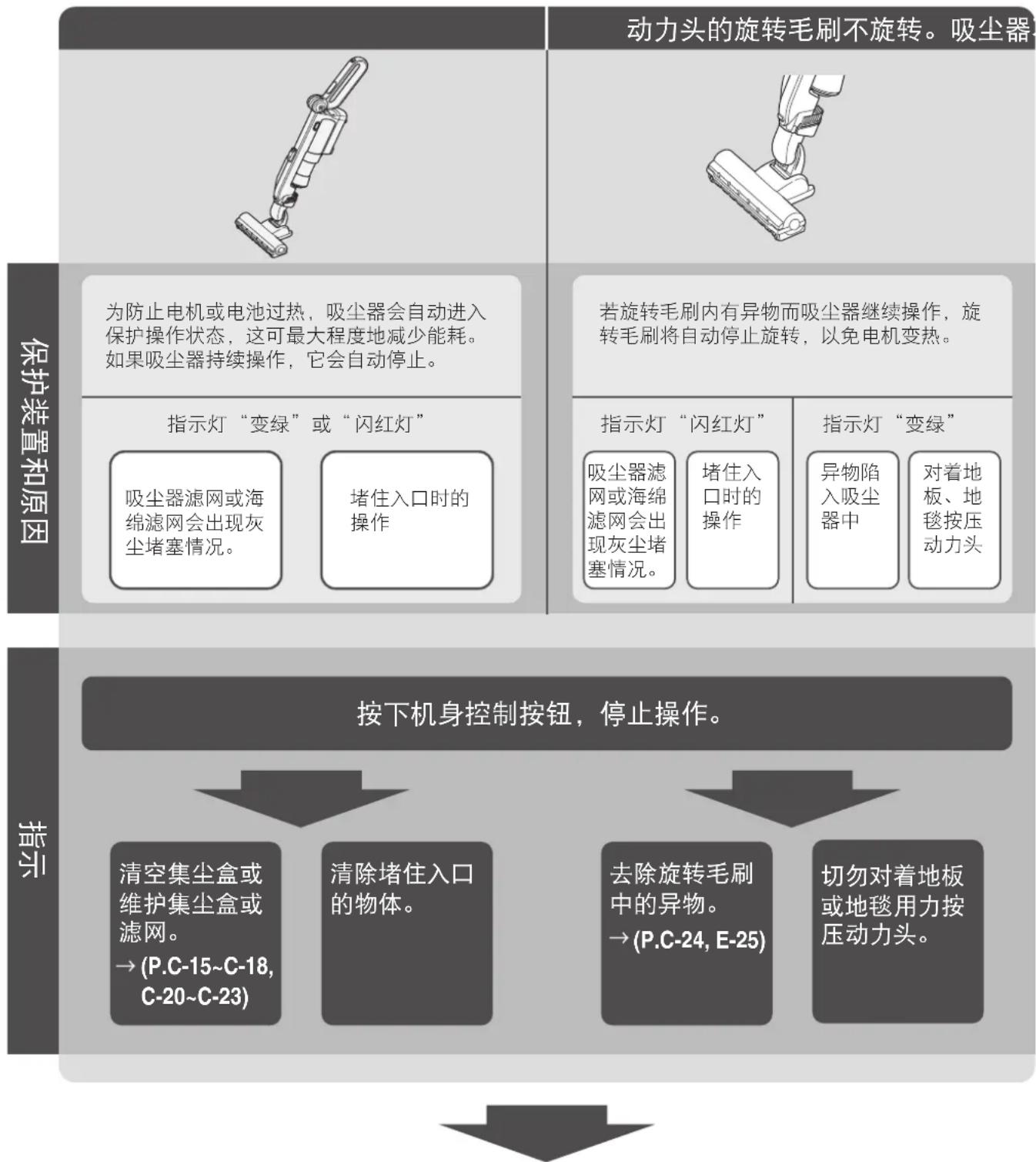

如果指示灯闪红灯，则旋转毛刷和 LED 灯可能会自动停止，以防止自动动力头电机过热。→(P.C-26, C-28)

有人员受伤或损坏地板的危险。

● 机身操作过程中，切勿将其支起。
● 切勿对着地板用力按压机身。

机身可能变形或集尘盒可能掉落。

若在操作期间或停止操作时机身“指示灯”闪红灯

● 除尘，并对集尘盒与滤网进行维护。→(P.C-15 to C-18)

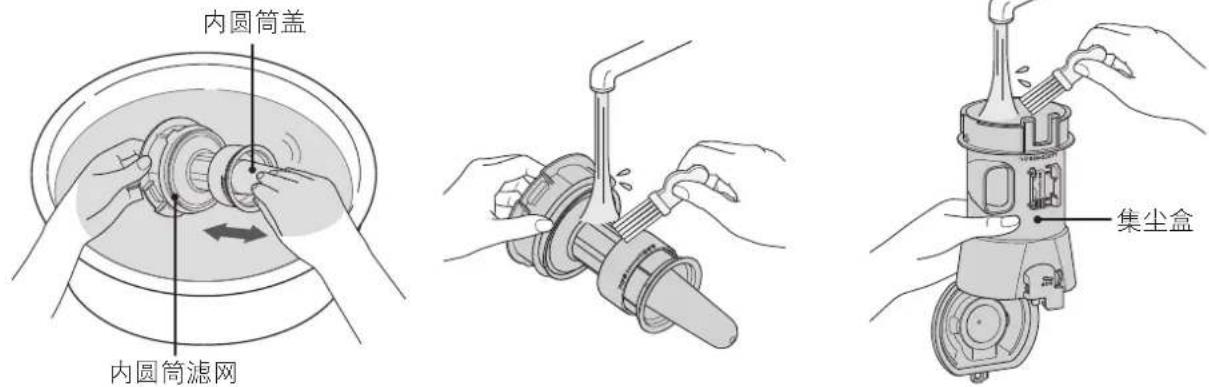

- 若对滤网进行维护后，操作期间机身“指示灯”仍闪红灯，请用水清洗滤网。→(P.C-20 to C-23)

手持式吸尘器

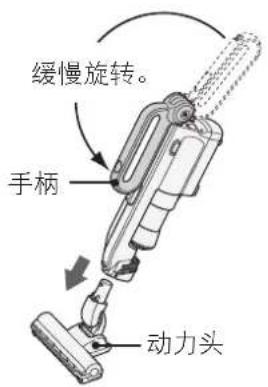

1 从充电座上拆下机身 (P.C-10) 并折叠手柄。 (P.C-3)

2 拆下动力头。→(P.C-2)

将动力头置于地板上，然后按压动力头释放按钮，以拆下动力头。

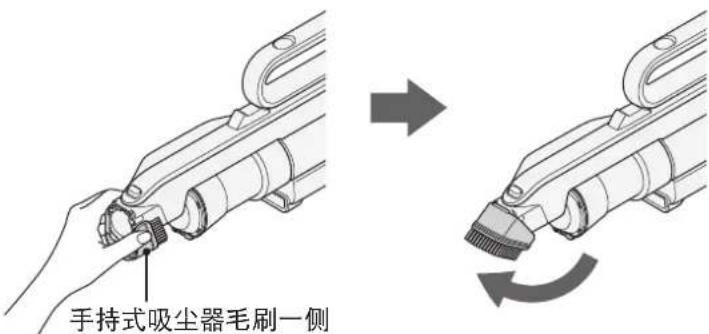

3 旋转手持式毛刷。

握住手持式毛刷两侧，沿箭头方向旋转，然后将其固定到尖端。

手持式吸尘器毛刷一侧

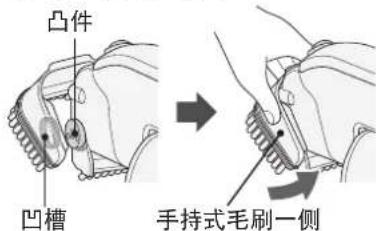

手持式毛刷脱落时

握住其两侧，将机身的凸件插入手持式毛刷的凹槽中。

凸件 凹槽 手持式毛刷一侧

若另一侧脱落，采用同样的步骤。

小心

有人员受伤或物品损坏的危险

● 固定手持式毛刷时，握住两侧进行旋转，以免手被夹住。
● 切勿按压特别易损区域，比如钢琴。

有损坏地板的危险。

切勿在没有手持式刷子的情况下，使用机身的末端来清洁。

注意事项

切勿让手持式毛刷遭受强烈的物理冲击。

否则可能使其从机身脱落。

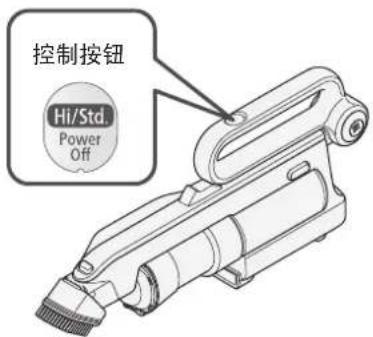

4 按下手持式吸尘器的控制按钮。

• 指示灯变绿，此时操作开始。
  ● 每按一下控制按钮，操作模式按此顺序循环切换一次：“High”>“Standard”>“Power off”。
  ● 要停止操作，请切换至 “Power off”。

指示灯熄灭，操作停止。

控制按钮 Hi/Std. Power Off

如何清洁

直立式吸尘器

■依据地板类型使用。

您可通过在地板上前后移动动力头，熟练地清洁。

地毯

在地毯上前后移动来进行清洁。拉回时，可将地毯上的所有灰尘收集起来。

首次清洁新地毯时，吸尘器会搜集到许多松散的线头。

地板/榻榻米

为免损坏地板，请沿地板纹理移动。

• 清洁新的榻榻米时，其表面会被擦亮。
• 若将动力头朝您自己所在的方向拉动后，仍有灰尘仍未搜集到，请提起动力头，然后再次进行清洁。

警告

有人员受伤的危险。

推拉动力头时，切勿将动力头置于某个身体部位（比如脚背）上。

有被正在转动的旋转毛刷缠住的危险。

小心

有损坏地板的危险。

切勿在除尘过程中让动力头总是位于相同位置。切勿对着地板用力按压动力头。

• 若地板是由柏木或装填垫料等易损材料制作而成，地板可能损坏*。
  *装有衬垫的地板是表面使用氯乙烯等材料衬垫的地板。

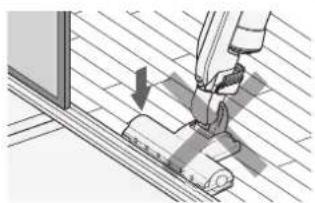

• 对着不平整的表面（如，门槛）用力按压动力头，可能会磨损转轮并损坏地板。

● 如果过多灰尘积聚在转轮内，转轮无法旋转，导致其磨损、破裂，造成地板损坏。
请定期维护（大约一个月一次）。→(P.C-24, C-25)

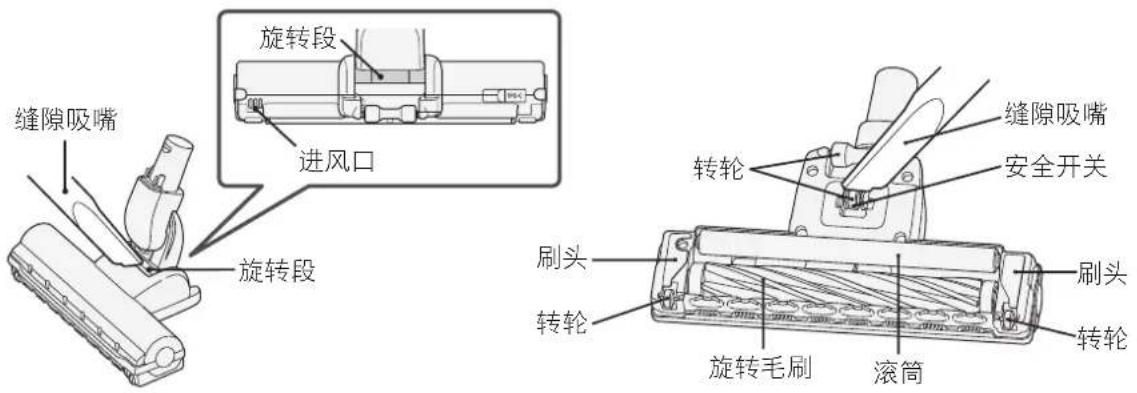

● 如果毛刷、转轮、旋转毛刷或滚筒出现磨损，请尽快咨询您向其购买吸尘器的经销商。在上述部件磨损时使用动力头可能会损坏地板。

(我们建议同时更换刷头、转轮、旋转毛刷和滚筒。)

→(P.C-24, C-25)

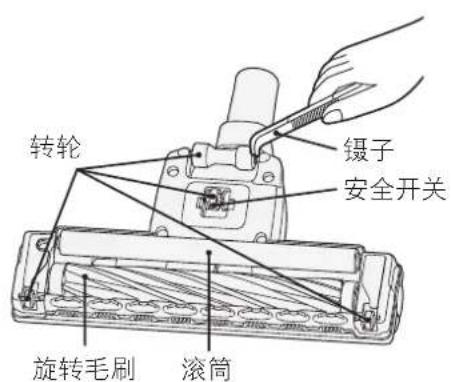

旋转毛刷

注意事项

取决于地板材料的类型，操作可能会变得很困难。

在这种情况下，请切换至“Standard”操作模式。

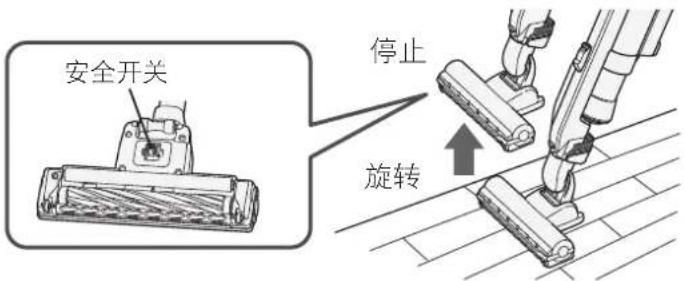

■动力头的安全开关

从地板上提起动力头时，为安全起见，安全开关会激活，旋转毛刷会停止旋转。在“High”操作模式下，机身动力减小，从而将功耗降到最低。

安全开关 停止 旋转

有关安全开关的维护 → (P.C-24)

警告

有人员受伤的危险。

切勿触碰动力头的安全开关或旋转中的旋转毛刷。

旋转毛刷可能旋转。有小孩在附近时，尤应注意这一点。

■多角度动力头

转动手柄，改变动力头方向。这样，您即可顺畅地清洁裂缝等狭窄空间了。

旋至左 旋 旋转 旋转

小心

有损坏地板的危险。

如果刷头、转轮、旋转毛刷或滚筒出现磨损，请尽快咨询经销商。

在上述部件磨损时使用动力头可能会损坏地板。（我们建议同时更换刷头、转轮、旋转毛刷和滚筒。）

手持式吸尘器

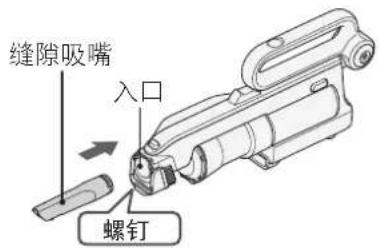

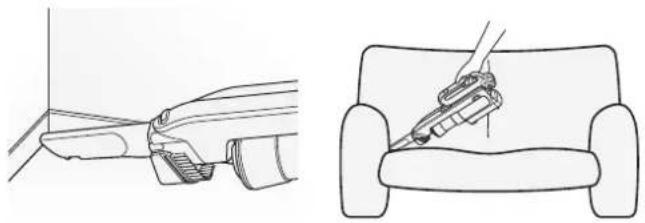

使用缝隙吸嘴

此吸嘴可清洁狭窄缝隙和角落。

用于清洁角落 用于清洁沙发缝隙

使用时，将缝隙吸嘴连接至手持式吸尘器的入口。

缝隙吸嘴 入口 螺钉

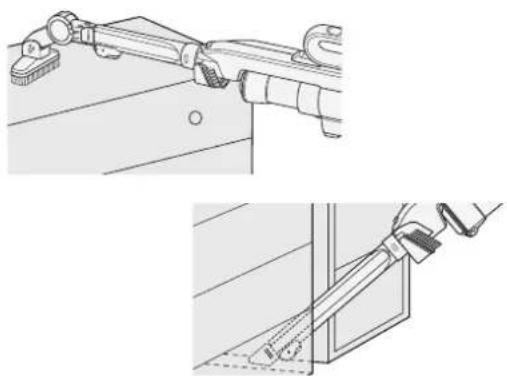

使用可展开的多角度宽刷

这是一种可展开且带精细尖端的吸嘴，可远远越过家具，到达缝隙。

多角度宽刷 - 如需拆卸多角度宽刷，完全伸出可展开的多角度宽刷并用力拉出即可。 多角度宽刷可安装在任一侧。 向下 向上

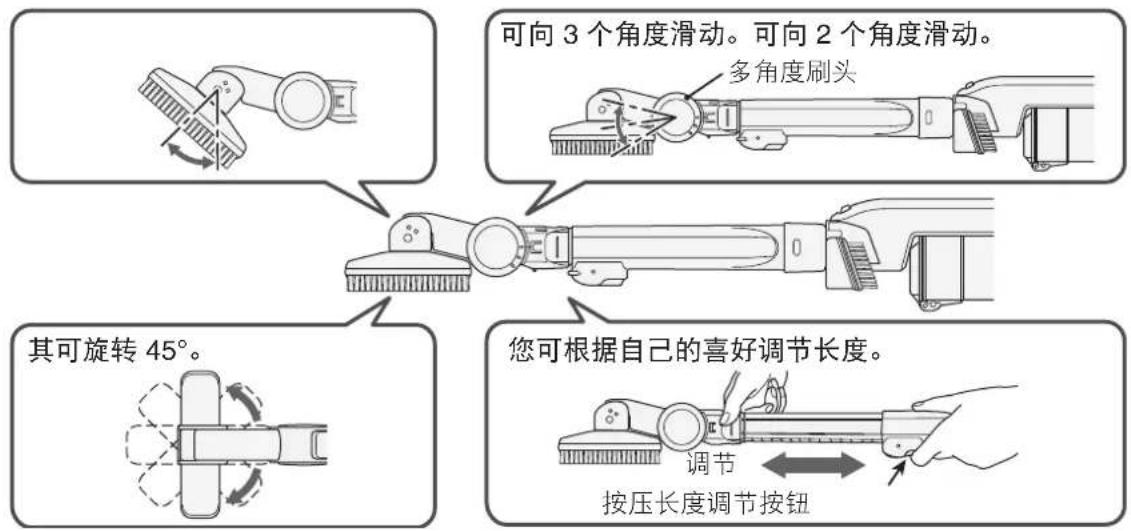

如何清洁

您可依据要清洁的区域，变换至不同角度和长度。


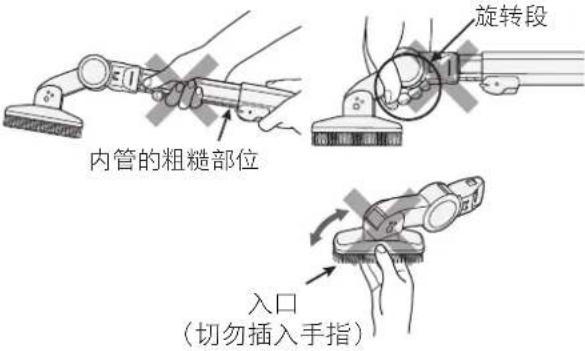

有人员受伤的危险。●在操作时切勿按下长度调节按钮。可展开的多角度宽毛刷可能会突然变短。●缩短可展开多角度宽毛刷时,切勿抓住内管的粗糙部位。手会被夹住。●更换角度时,切勿握住旋转段。手会被夹住。●手指已插入多角度宽毛刷的入口时,切勿旋转刷头。手指会被夹住。

注意事项

- 使用可展开多角度宽刷时，请注意以下事项。切勿用力过度。以免导致其损坏。

• 切勿用其清洁地板。
• 切勿让其从高处掉落，也不要沿 A 方向施加过大压力。
• 如需改变其长度，按压长度调节按钮即可。

• 如需改变插入侧的角度，按压角度调节按钮即可。

• 可用水清洗可展开多角度宽刷的入口。清洗完后，请彻底风干后再使用。用真空吸尘器清洁水分可能让其损坏。
  ● 如果多角度宽刷的末端或内部被纤维性粉尘堵塞，吸附能力会下降，因此请除掉其上的粉尘。

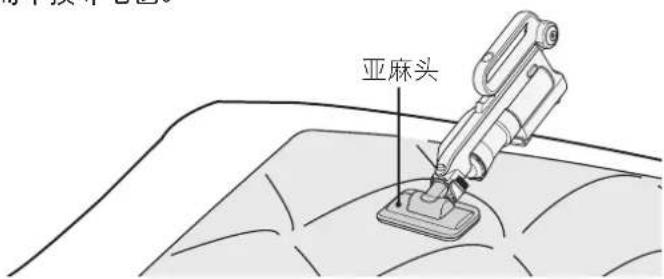

亚麻头可真空吸除螨虫、虫螨尸体、粉尘、棉绒等，而不损坏毛毯。

亚麻头

有损坏地板的危险。

切勿用亚麻头清洁地板、榻榻米、地毯等。

亚麻头可用水清洗。

(清洗完后，请置于阴凉处彻底风干后再使用。)

注意事项

切勿用力按压亚麻头。

以免导致变形或损坏。

清空集尘盒

气旋吸尘器的优势之一就是无需纸袋，但为了达到强力清洁的目的，建议经常处理灰尘和维护滤网。

● 完成清洁后，检查灰尘是否超过“最高集尘位置线”。
● 在灰尘超过 “最高集尘位置线” 之前清空集尘盒。若已超过，灰尘将很难从集尘盒中倒出。

集尘盒 最高集尘位置线 Yes

注意事项

清空集尘盒时，细粉尘会消散在空气中。

在通风良好的环境中清空集尘盒，比如户外，或者佩戴口罩，以免吸入灰尘。

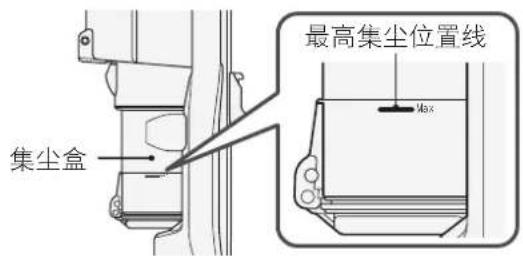

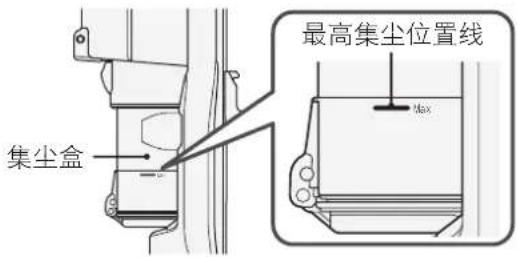

检查最高集尘位置线

检查集尘盒内的灰尘是否超过“最高集尘位置线”。

集尘盒 最高集尘位置线 Max

• 清空“集尘盒”时，同时清除“滤尘网”内的灰尘。→(P.C-16 to C-18)
  ● 如果灰尘环绕在内圆筒滤网周围而无法清除，请拆下内圆筒滤网进行维护。→(P.C-21, C-22)

拆下集尘盒

1

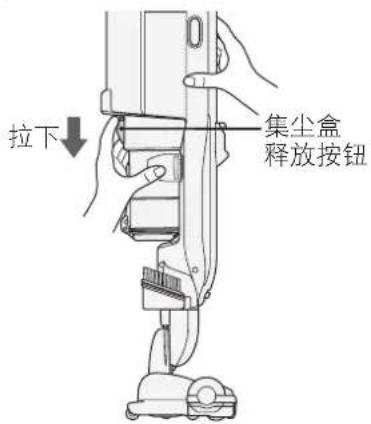

托住集尘盒并按下集尘盒释放按钮。

拉下 集尘盒 释放按钮

2

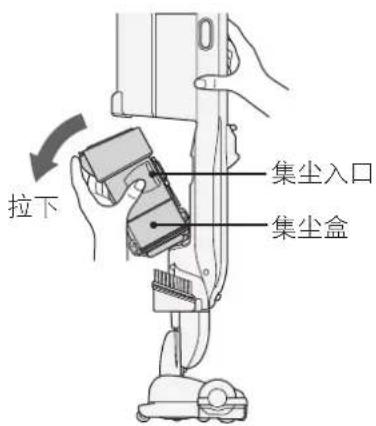

沿箭头方向拉出集尘盒。

拉下 集尘入口 集尘盒

注意事项

● 切勿在机身朝下时拆下集尘盒。灰尘可能溢出。
● 如果灰尘溢出到机身内，请先除尘，然后再将集尘盒装回原位。
● 托住或安放集尘盒时，请勿将集尘入口转至朝下。灰尘可能溢出。

清空集尘盒

清空集尘盒

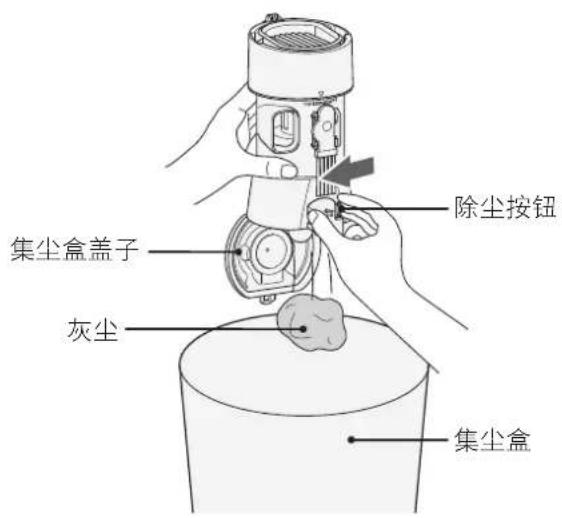

1 清空集尘盒。

将集尘盒盖子转至朝下，然后按下除尘按钮。

集尘盒盖子 灰尘 除尘按钮 集尘盒

注意事项

由于灰尘类型的不同和积聚方式的不同，灰尘可能较难清除。敲击集尘盒两侧使其振动。

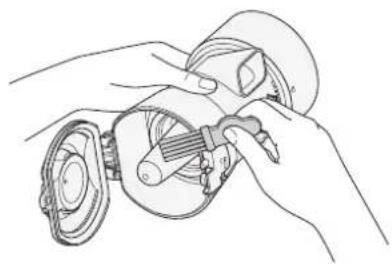

2 清除附着其上的灰尘。

1 拆下安装在集尘盒背部的维护刷。

2 用维护刷清除灰尘和粉尘。

维护刷

您可能无意间使用真空吸尘器清洁了玻屑、针类等尖锐物品。维护时，请务必小心。

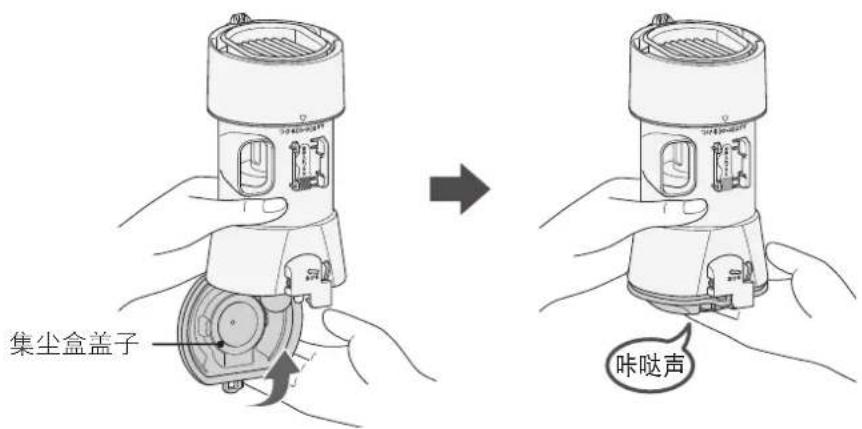

3 闭合集尘盒盖子。

关闭，直到听到“咔哒”一声。

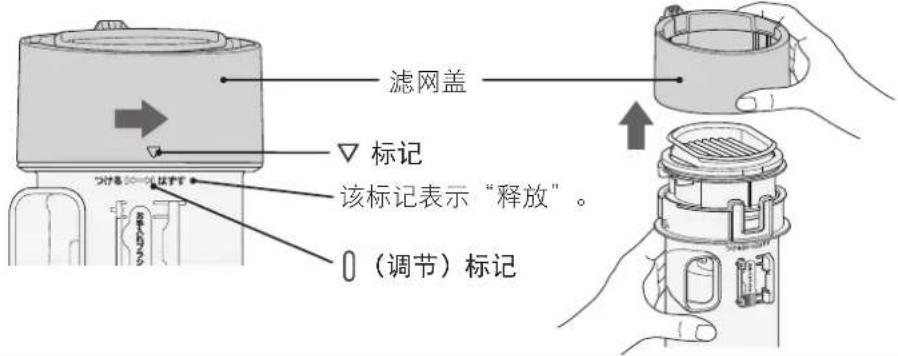

1 将滤网盖上的标记 ▽ 朝 “释放” 0（调节）位置 2 径直提起滤网盖。转动。

滤网盖 ▽ 标记 该标记表示“释放”。 ○（调节）标记

注意事项 切勿紧握滤网盖。以免导致变形或损坏。

2 从清洁滤网上清除灰尘。

1 拆下清洁滤网。

清洁滤网

2 用维护刷清除粘附的灰尘。

维护刷

注意事项

清除灰尘时，切勿将清洁滤网朝地板等部位拍打，以免造成损坏。

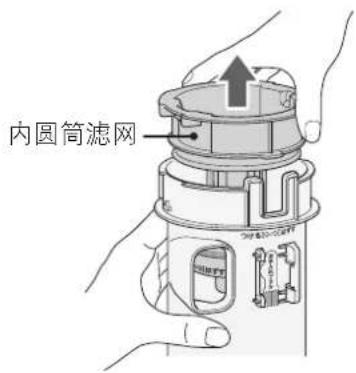

3 清除内圆筒滤网上的灰尘。

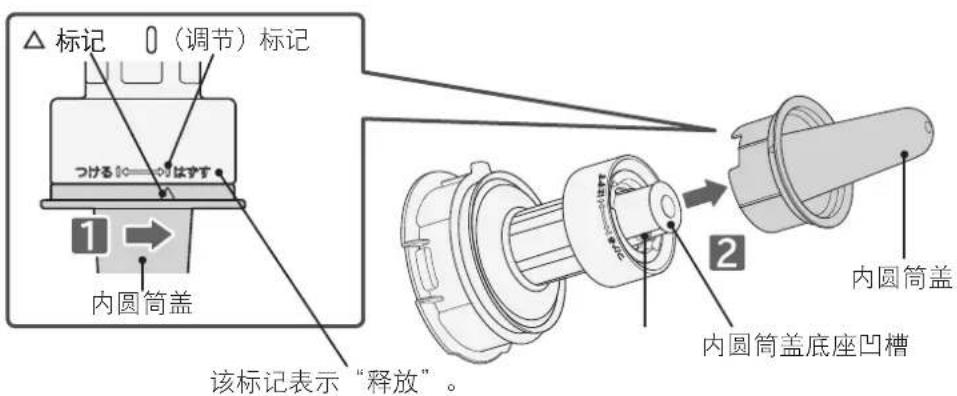

1 拆下内圆筒滤网。

内圆筒滤网

2 用维护刷清除粘附的灰尘。

维护刷

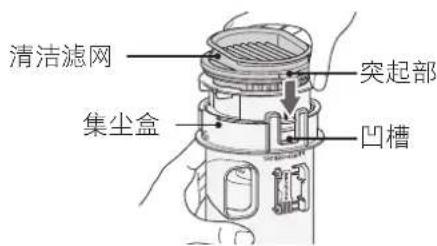

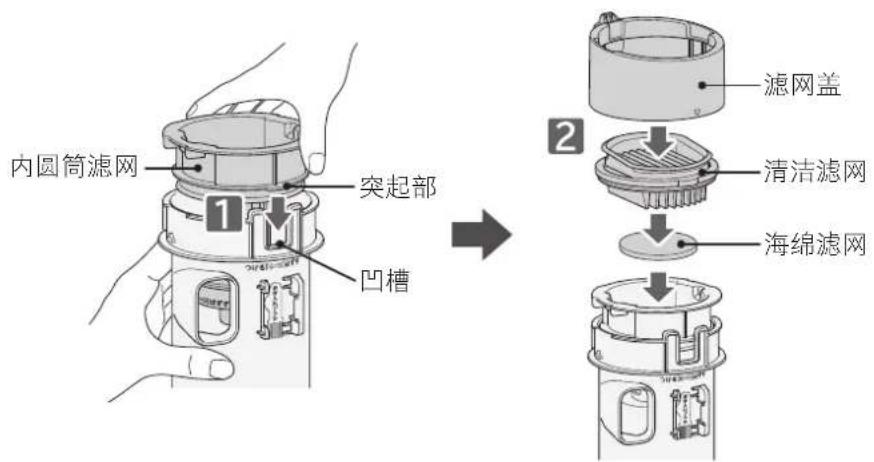

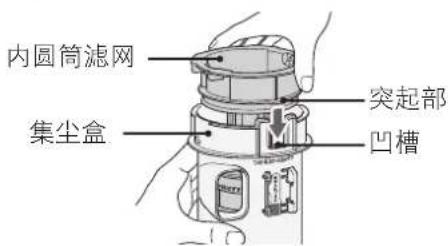

4 连接内圆筒滤网和清洁滤网。

1 将内圆筒滤网的突起部朝集尘盒凹槽方向调节。

2 将清洁滤网的突起部与集尘盒凹槽对齐。

清洁滤网 集尘盒 突起部 凹槽

清空集尘盒

5

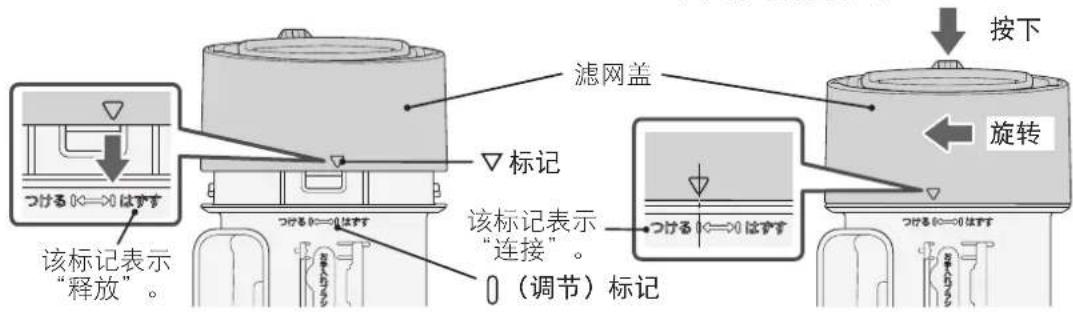

装上滤网盖。

1 将滤网盖标记 ▽ 朝 “释放” Ⓧ（调节）标记方向调节。

2 按下滤网盖，使其朝“安装”0（调节）标记方向转动。

注意事项 同时插入内圆筒滤网和清洁滤网。

6

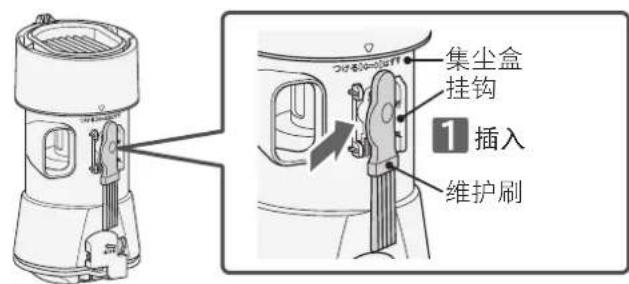

将维护刷安装到集尘盒盖背部。

1 将维护刷挂到集尘盒盖挂钩上。牢固安装维护刷手柄。2

集尘盒 挂钩 1 插入 维护刷

手柄 2 按下

注意事项 集尘盒安装于机身而维护刷未牢固安装于集尘盒背部时，切勿打开电源。以免维护刷从集尘盒上脱落。将维护刷牢固装入集尘盒背部。

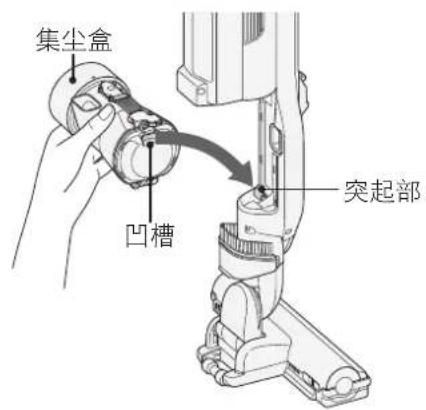

装上集尘盒

装上集尘盒。

1 将集尘盒凹槽与机身突起部相连。牢固连接集尘盒，直到听到“咔哒”一声。

1 按下机身控制按钮，停止操作。→(P.C-10)
2 按下展开按钮，缩短可展开管 (P.C-3)
3 将充电座突起部插入机身的连接凹槽。 → (P.C-9)

若在吸尘器操作时将其置于充电座之上，吸尘器会停止操作并开始充电。

注意事项

存放时，将动力头安装到机身上。

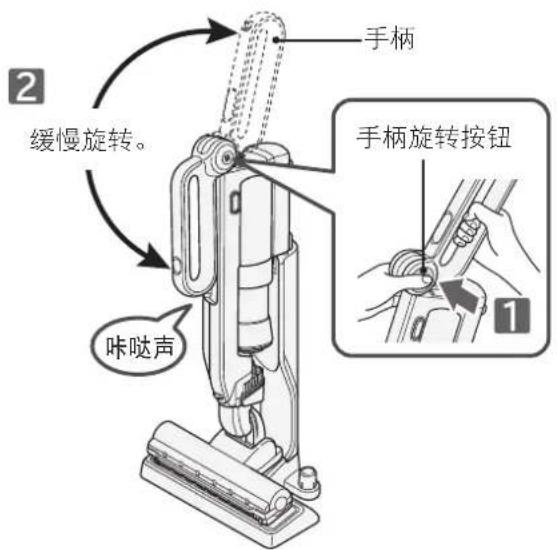

1 握住手柄，按下手柄旋转按钮，并释放手柄锁。
2 缓慢旋转手柄将其折叠，直到听到“咔哒”一声。

警告	有人员受伤的危险。折叠或展开手柄时,切勿握住手柄旋转段附近的位置。旋转段

有人员受伤或损坏地板的危险。● 若在吸尘器置于充电座上时搬动吸尘器或将其置于地板上,机身会分离。● 机身被支起时,务必有人看管。

注意事项 切勿存放在高温环境中，比如靠近加热器或长时间接受阳光直射。以免引发故障。

维护

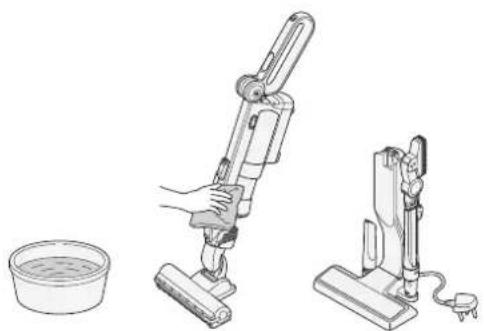

本体、附件、附属配件

若您担心有灰尘，请进行维护。擦拭前，先将浸有水的软布拧干。

警告

有爆炸、火灾、电击或受伤的危险。

● 维护充电座时，先断开充电座插头与插座之间的连接。
● 切勿在易燃物品、可燃物品（稀释剂、苯）附近使用本产品。

小心

有人员受伤的危险。

进行机身维护时，请停止运行。

注意事项

切勿使用蘸有酒精、清洁剂、化学物质的防尘布，以免其破裂或褪色。

● 对集尘盒和滤网进行维护（用水清洗）。
● 为了使用高吸尘功率进行清洁，建议经常执行维护。

在用水冲洗滤网之后，彻底风干它们。

清洁滤网风干大约需要 24 小时。（由于环境和季节不同，风干时间会有差异。）

注意事项

进行维护时，细粉尘会消散在空气中。

在通风良好的环境中清空集尘盒，比如户外，或者佩戴口罩，以免吸入灰尘。

滤网盖、清洁滤网、海绵滤网

1

用水和维护刷来清洗。

●拆下清洁滤网，用水清洗。 → (P.C-17)
●用水冲洗清洁滤网褶皱深处粘住的灰尘。

海绵滤网

●轻柔按压，并用水清洗海绵滤网。

海绵滤网

滤网盖

小心

有人员受伤的危险。

您可能无意间使用真空吸尘器清洁了玻屑、针类等尖锐物品。维护时，请务必小心。

2

风干。

风干清洁滤网和海绵滤网大约需要 24 小时。

(由于环境和季节不同，风干时间会有差异。)

3

连接滤网盖、清洁滤网和海绵滤网。

按与取下旋风室相反的顺序进行连接。→(P.C-17, C-18)

1 径直提起内圆筒滤网。

内圆筒滤网

注意事项 提起时，灰尘可能溢出。取下旋风室前，在下方垫一张报纸。

2 用水清洗内圆筒滤网和集尘盒。

内圆筒盖 内圆筒滤网 集尘盒

沿箭头方向移动内圆筒盖约 10 次，然后用水清洗。

注意事项 用水清洗前，轻轻除去粘附的灰尘。

拆下内圆筒盖进行维护

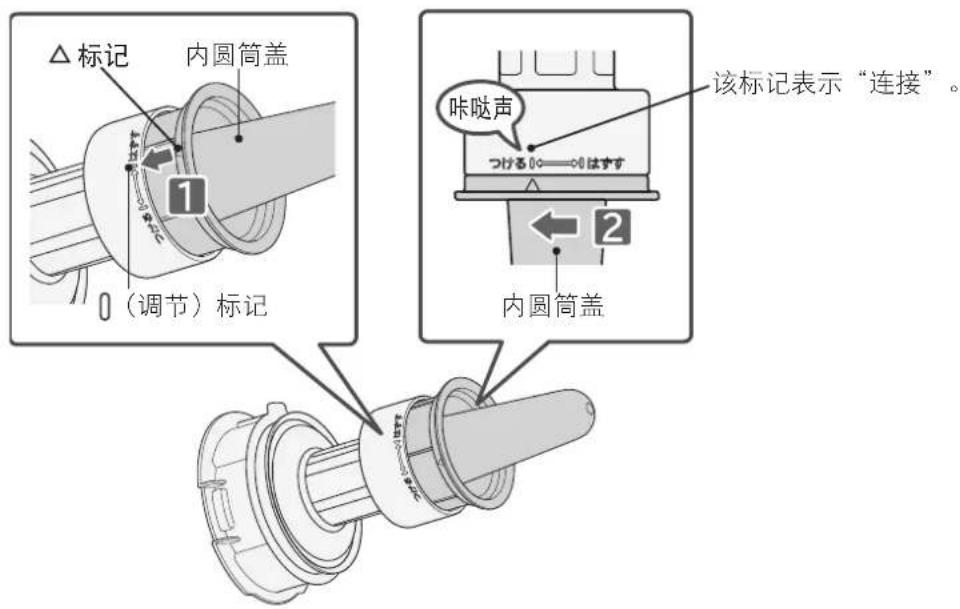

■拆卸

1 调整内圆筒盖，将朝 标记朝“释放”0（调节）标记的方向调节。

2 沿箭头方向拉出内圆筒盖。

1 将内圆筒盖 △ 标记朝 “释放” 0（调节）标记的方向调节。

2 推动内圆筒盖，将其朝“安装”0（调节）标记方向转动，直至听到“咔哒”一声。

△标记 内圆筒盖 1 0（调节）标记 咔哒声 つける0←0はすす 2 内圆筒盖 该标记表示“连接”。

注意事项

● 如果凹槽中有积灰，用水洗掉。
● 操作前，先连接内圆筒盖子。

以防内圆筒盖子内积灰，引起故障。

3

彻底风干和连接内圆筒滤网。

1 将内圆筒滤网的突起部朝集尘盒凹槽方向调节。
2 连接清洁滤网、海绵滤网和滤网盖。→(P.C-17, C-18)

内圆筒滤网 1 突起部 凹槽 2 滤网盖 清洁滤网 海绵滤网

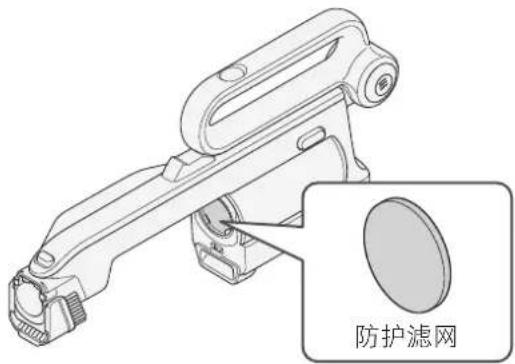

1 从本机上取下防护滤网。

防护滤网

2 轻柔按压，并用水清洗。

● 轻敲去除多余的水分，并风干约 12 小时。（由于环境和季节不同，风干时间会有差异。）
● 风干后，将其连接至本机上。

防护滤网

注意事项

• 切勿用清洁剂或漂白剂进行清洗，或使用洗衣机进行清洗。此外，切勿使用暖风，比如吹风机内的暖风风干防护滤网，它可能引起电机故障。
• 用水清洗前，轻轻除去粘附的灰尘。
• 请勿使用随附维护刷以外的任何其它刷头。以免导致其损坏。
• 在用水冲洗滤网之后，连接它之前应彻底风干。 在未风干前，请勿使用它们。否则会导致滤网很快堵塞且产生不良真空和异味。
• 操作前，连接集尘盒和滤网。 如果有任何灰尘进入电机，本机内的滤网可能会堵塞，且本机可能发出异常声响。在这种情况下，请咨询供应商。
  ● 如果在用水清洗滤网之后真空动力变得很弱，则清洁滤网等组件可能已磨损。要申请更换，请咨询供应商。

维护

动力头

● 吸附能力较弱或担心有灰尘时，请对动力头执行维护。
● 建议您定期维护（大约一个月一次）。

若安全开关、旋转毛刷、滚筒、刷头、转轮、进风口和旋转段粘有灰尘，会引起吸附能力下降或出现故障。

小心

有人员受伤的危险。

维护时，先将其从本机上拆下。

清除附着其上的灰尘。

使用缝隙吸嘴清除粘附的灰尘。

缝隙吸嘴 旋转段 进风口 转轮 安全开关 转头 刷头 转轮 旋转毛刷 滚筒 转轮 间隙吸嘴

去除缠结的灰尘

用镊子去除缠结的灰尘。

转轮 镊子 安全开关 旋转毛刷 滚筒

用镊子去除轴中缠结的灰尘。

用剪刀剪开并去除旋转毛刷或滚筒中缠结的灰尘。

镊子 轴

小心

有损坏地板的危险。

● 如果过多灰尘积聚在转轮内，转轮无法旋转，导致其磨损、破裂，造成地板损坏。
● 如果刷头、转轮、旋转毛刷或滚筒出现磨损，请尽快咨询经销商。在上述部件磨损时使用动力头可能会损坏地板。（我们建议同时更换刷头、转轮、旋转毛刷和滚筒。）

注意事项

切勿对安全开关或滚筒施加过大压力。以免导致其损坏。

旋转毛刷维护。

1

取下刷架。

1 翻转动力头，并打开控制杆。取下刷架。

2

刷架

2

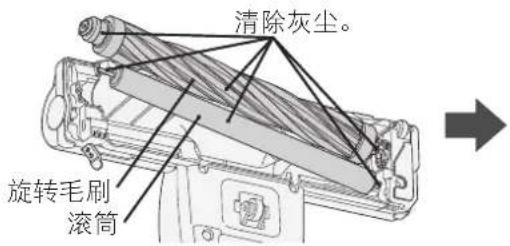

拆下旋转毛刷和滚筒并清除灰尘。

清除灰尘。 旋转毛刷 滚筒

用镊子去除凹槽中缠结的灰尘。

用剪刀剪开并去除旋转毛刷或滚筒中缠结的灰尘。

要用水清洗旋转毛刷和滚筒，请执行以下操作：

1 用水清洗。 摇晃以清除多余的水。 彻底风干。

同样清除旋转毛刷多余的水，并使用干抹布擦拭。

3

让它们靠着物体在阴凉下风干。

风干之后，滚筒可能起毛，但仍可照常使用。

注意事项

● 切勿使用清洁剂、漂白剂等，以免让其褪色、变形。

● 在用水清洗之后，连接它之前应彻底风干。

风干约需 24 小时。（由于环境和季节不同，风干时间会有差异。）

3

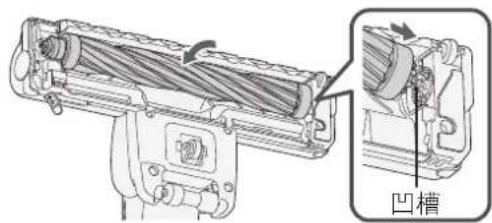

通过凹槽调节旋转毛刷和滚筒，然后将它们装回原位。

1 通过凹槽调节旋转毛刷，然后将它装回原位。

凹槽

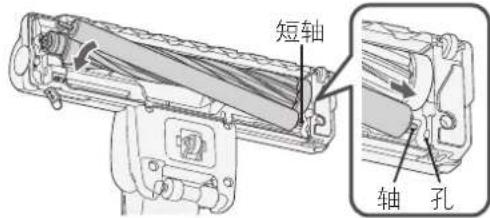

2 通过孔调节滚筒的短轴，然后将它装回原位。

短轴 轴 孔

注意事项

滚筒的左右轴长度不同。连接之前，先检查它们。

4

连接刷架。

1 插入挂钩。 连接刷架。 合上控制杆。

挂钩

3

注意事项 连接刷架时，请先固定挂钩。若不照此操作，可能让其损坏。

吸尘器不操作或动力头的旋转毛刷不旋转

保护装置可能在工作。遵循以下指示释放保护装置。

5 至 60 分钟后，保护装置会释放，这时可重新使用吸尘器。

■ 其它问题

问题 待检查事项 指示 页面
操作期间,吸附动力较弱指示灯“变红”或“闪绿灯”	电池剩余电量是否较低?	充电时,将直立式吸尘器置于充电座之上。	P.C-9
	排气异常热?	按下控制按钮以停止操作。等待本机冷却下来,然后再停止操作	P.C-10P.C-11
	在高温地区持续“High”操作时(比如在直射日光或位于暴露在太阳下的汽车中),保护装置会运行,吸附动力会变弱,防止本机电机和电池过热。		-
操作期间,吸附动力变弱,最终停止。指示灯“闪红灯”	集尘盒是否已积满灰尘? 清空集尘盒。		P.C-15P.C-16
	滤网中是否粘满灰尘? 清洁滤网(用水清洗)。		P.C-17,C-18P.C-20~P.C-23
	灰尘堵塞本机风管?	使用一次性筷子等清除灰尘。	-
	动力头是否被灰尘堵住? 清除灰尘。		P.C-24P.C-25
	您是否用真空吸尘器清洁细砂或细粉尘?	清空集尘盒并在滤网上进行维护(用水清洗)。	P.C-15-C-18P.C-20-C-23
操作期间,吸尘器未运行,或停止。	电池剩余电量是否较低?	充电时,将直立式吸尘器置于充电座之上。	P.C-9
	吸尘器是否置于充电座之上? 从充电	座上拆下吸尘器。	-
	室温低吗?	在室温为0°C或更高温度的情况下使用吸尘器。	-
	电池变热时,本机会自动停止,以防电池过热。指示灯“熄灭”。	等待本机冷却下来,然后再开始操作。	P.C-26
即使充电后,操作时间仍然较短	是否已长时间未管本机,也未给其充电?	电池容量可能暂时很难恢复。重复吸尘器的使用步骤,直到电池电量耗尽,然后再给电池充满电,如此操作2到3次。	P.C-9
	用完直立式吸尘器后,是否在电池尚未放完电的情况下反复充电?
	电池电量是否已耗尽?	若即便正确充电后操作时间仍然非常短暂,则电池电量已耗尽。请咨询经日立授权的服务代理商。	-
排尘装置或本机变热(操作过程中)。	正在通过气流冷却电机,属正常现象。		-
本机或充电座变热(充电过程中)	由于电流流向控制电路,所以引起发热,属正常现象。		-
排尘装置有异味	滤网中是否粘满灰尘? 清洁滤网(用水清洗)。		P.C-20~P.C-23
	滤网清洗后是否彻底风干? 清洗后,请彻底风干滤网。		P.C-20~P.C-23

故障排除

问题 待检查事项 指示 页面
动力头的旋转毛刷停止或旋转速度很慢。指示灯“变绿”或“闪绿灯”	电池剩余电量是否较低?	充电时,将直立式吸尘器置于充电座之上。	P.C-9
	本机是否安全地连接至动力头?牢固	连接。	P.C-2
	动力头是否触碰地板?	动力头所采用的设计是,将其在从地板上提起后,它会停止操作。将动力头置于地板上。	P.C-12
	旋转毛刷、安全开关是否沾满灰尘?	清除灰尘。	P.C-24P.C-25
动力头的旋转毛刷停止或LED灯关掉。指示灯“闪红灯”	旋转毛刷会自动停止以防止动力头电机过热。	清空集尘盒并在滤网上进行维护(用水清洗)。清除堵住入口的物体。	P.C-15~C-18P.C-20~C-23P.C-26
LED灯变暗	电池剩余电量是否较低?	充电时,将直立式吸尘器置于充电座之上。	P.C-9
动力头发出"咔嗒"一声	安全开关所采用的设计注定其会发出这种声音,属正常现象。		-
集尘盒周围有异响	清洁滤网和集尘盒是否已牢固连接?	牢固地连接它们。	P.C-17P.C-18
	灰尘堵塞本机风管?	使用一次性筷子等清除灰尘	-
即使将本机置于充电座之上,指示灯仍未变红	电池变热时,本机会自动停止,以防电池过热。	等待本机冷却下来,然后再开始充电。	P.C-26
	充电座插头是否已牢牢插入插座?将插头牢牢插入插座。		P.C-9
	本机是否稳稳地置于充电座之上?	将直立式吸尘器稳稳地置于充电座之上。	P.C-9
	电池是否已充满电?待电充满后,指示灯会熄灭。		P.C-9
	充电座或直立式本机的金属触点上是否很脏?	用干布擦拭触点。	-
	是否已长时间未操作、未管本机,也未给其充电?长时间未管电池时,可能需要进行替换,因为它的性能和寿命会变退化。请咨询您向其购买吸尘器的经销商。		-
当本机置于充电座之上时,指示灯闪红灯	室温是否低于5°C或高于35°C?	在室温介于5°C和35°C之间的区域充电。如果指示灯仍闪红灯,则说明电池电量已耗尽。请咨询经日立授权的服务代理商。	P.C-8
当本机置于充电座之上时,指示灯闪红灯和绿灯	充电座出现故障。从充电座上拆下本机并断开插头,然后咨询经日立授权的服务代理商。		-
充电时间较长	本机稳稳地置于充电座之上时是否过热?	保护装置正常运行。待电充满后,指示灯会熄灭。	P.C-9
	室温是否低于5°C或高于35°C?	在室温处于5°C至35°C之间的地方充电。	P.C-8
如果问题仍然存在,		切勿试图自行修理,而应请咨询经日立授权的服务代理商。	-

更换电池与产品处理

危险

- 切勿将电池连接至此装置以外的其他设备。

切勿拆解、修改或焊接电池，或直接用电池充电。

仅可由修理技师更换电池。

以免导致漏电、发热、破裂、冒烟、火灾、电击或人员受伤。

● 请勿使用您已尝试从其卸下电池的本机（您已从其卸下螺丝等）。

● 本机操作过程中，请勿卸下电池。

以免引起冒烟、火灾、电击或人员受伤。

更换电池

电池属消耗品。若正确充电后操作时间仍然很短，则电池使用寿命有问题。由日立授权服务代理更换电池（您不能自行更换）。

您还可以申请更换部件。除了部件本身费用，您还要承担更换劳务费。

产品处理

为防止出现财产损伤和人身伤害，请认真阅读“安全”注意事项（P.C-4 to C-8）并适当处理产品。

回收利用电池（处理产品时）

本产品采用锂离子电池。

锂离子电池系有价值的可回收资源。

处理产品时，按照以下程序卸下电池，并将其带到回收利用合作伙伴店面，或咨询您当地的管理机构并配合执行回收利用规范。

*由于当地的管理机构不同，回收规则会有差异。

产品处理

电池拆卸（处理产品时）

1 在本机彻底停止操作前，把电池电量用尽。

按下控制按钮并确认指示灯未亮。

警告

电击或受伤危险。

如果电池电量未用尽，电机在卸下电池时仍运行。

2 卸下电池盖。

1 折叠手柄 (P.C-3) 并卸下动力头。 (P.C-2)

缓慢旋转。 手柄 动力头

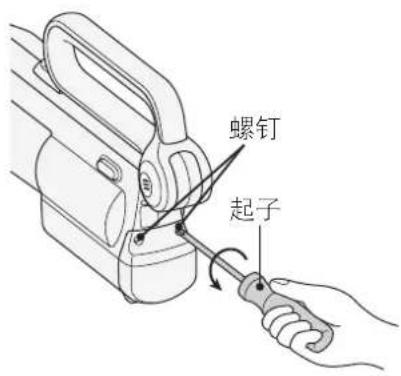

2 使用十字螺丝刀卸下电池盖上的两个螺丝。

螺钉 起子

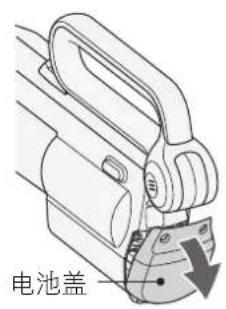

3 卸下电池盖。

电池盖

3 卸下电池。

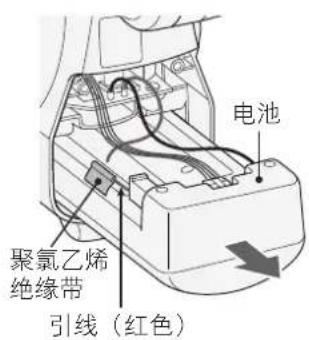

1 抽出电池，用镊子在距电池约 20 毫米处剪断连接电池与本机的红色引线，然后用聚氯乙烯绝缘带将其包裹以绝缘。

2 用镊子在距电池约 20 毫米处剪断连接电池与本机的黑色引线，然后用聚氯乙烯绝缘带将其包裹以绝缘。

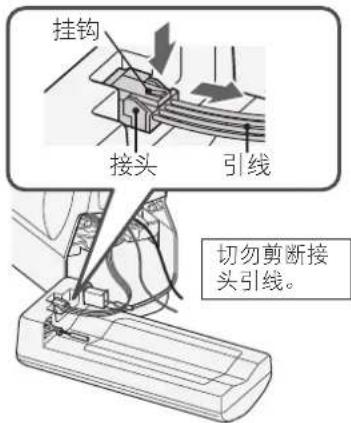

3 用力按住它，拉出接头挂钩。

电池 聚氯乙烯 绝缘带 引线（红色）

聚氯乙烯 绝缘带 引线（黑色） 电池

挂钩 接头 引线 切勿剪断接头引线。

警告

有火灾、电击或受伤的危险。

● 卸下电池时，不要按控制按钮。
电机可能在运行。
- 引线一次只能剪掉一个。

更换件

请咨询经日立授权的服务代理商。

- 还可以购买附属配件和维修部件。

可扩展多角度宽刷(带多角度宽刷头)		多角度宽刷 维护刷 防护滤网 海绵滤网
型号PV-XC500-915订购时		型号PV-XC500-916订购时		型号CV-S51R-001订购时	型号PV-BC500-010订购时	型号PV-SJ500T-917订购时
缝隙吸嘴 亚麻头 清洁滤网 旋转毛刷 滚筒
型号PV-BC500-043订购时		型号PV-BC500-039订购时	型号PV-BC500-017订购时	型号PV-BC500-034订购时		型号PV-BC500-035订购时

规格

			直立式无线吸尘器产品名称
型号名称			PV-XC500
本体	额定电压		DC21.6V
	标称容量		2,500mAh
	集尘容量		0.2L
	电池		锂离子电池(6节)
	连续操作时间		强:约8分钟,标准:约30分钟(充满电,20°C)
	尺寸	直立式吸尘器(长×宽×高)	230mm×280mm×840至1075mm
		手持式吸尘器(长×宽×高)	540mm×90mm×240mm
	重量	直立式吸尘器	2.5kg
		手持式吸尘器	2.0kg
充电座	输入		AC100-240V 50-60Hz 0.43-0.28A
	输出		DC25.7V 0.9A
	充电时间		约3.5个小时(因不同室温、操作时间等而不同)
	电线长度		1.2m
	外部尺寸(长×宽×高)		205mm×310mm×470mm
	重量		1.3kg
存放不用时的尺寸(长×宽×高)			220mm×310mm×880mm
存放不用时的尺寸(手柄处于折叠状态)(长×宽×高)			280mm×310mm×690mm
附件			动力头......1个	充电座(底座、充电架)......各1个
附属配件			缝隙吸嘴......1个可展开吸嘴......1个多角度宽刷......1个	亚麻头......1个维护刷......1个
