PV-XA100 - 吸尘器 HITACHI - 免费用户手册

品牌	日立 (Hitachi)
型号	PV-XA100
产品类型	直立式无线吸尘器
尺寸 (直立式)	170mm × 270mm × 1100mm (长×宽×高)
尺寸 (手持式)	420mm × 115mm × 127mm (长×宽×高)
重量 (直立式)	2.8 kg
重量 (手持式)	1.4 kg
额定电压	DC 14.4 V
电池类型	镍氢电池 (12个电解槽，内置在手柄内)
标称容量	1500 mAh
充电时间	约 4 小时
连续操作时间 (强模式)	约 12 分钟 (满电，新电池，20°C)
连续操作时间 (标准模式)	约 30 分钟 (满电，新电池，20°C)
集尘容量	0.25 L
操作噪音	64 dB
电源线长度 (充电座)	1.2 m
附件	动力头 (1个)，充电座 (底座+充电架各1)，缝隙吸嘴 (1个)，多角度刷头吸嘴 (1个)
可更换零件	缝隙吸嘴 (PV-BA100-017)，多角度刷头吸嘴 (PV-XA100-910)，手柄 (PV-XA100-903/904)，旋转毛刷 (PV-BA100-005)，带海绵滤网的清洁滤网 (PV-BA100-009)，防护滤网 (PV-BA100-013)

常见问题 - PV-XA100 HITACHI

吸附能力较弱怎么办？

检查电池剩余电量，电量低时将吸尘器置于充电座充电。检查集尘盒是否积满灰尘，清空集尘盒。检查滤网是否粘满灰尘，清洁滤网。检查旋风室是否堵塞，清除灰尘。检查动力头是否堵塞，清除灰尘。

吸尘器不操作怎么办？

检查电池剩余电量，电量低时充电。确保吸尘器从充电座上取下。确保手持式吸尘器牢固连接至直立式吸尘器。

操作中途停止怎么办？

电池剩余电量可能较低，请充电。如果充电后操作时间仍短，可能是电池记忆效应，重复使用至电量耗尽再充满2-3次。若仍无效，电池寿命已尽，需联系经销商更换手柄。

充电后操作时间很短怎么办？

若已长时间未使用，电池容量可能暂时无法恢复，重复使用至电量耗尽再充满2-3次。若仍很短，电池已耗尽，请联系授权服务代理商更换手柄。

动力头的旋转毛刷不旋转或转速慢怎么办？

检查电池电量，充电。确保按下直立式吸尘器的控制按钮。确保手持式吸尘器牢固连接至直立式吸尘器或动力头。检查动力头是否接触地板（提起时旋转毛刷会停止）。清除旋转毛刷和安全开关上的灰尘。

LED灯不亮或灯光微弱怎么办？

检查电池电量，充电。确保按下直立式吸尘器的控制按钮。

集尘盒周围有异响怎么办？

检查清洁滤网和集尘盒是否牢固连接，重新安装。检查旋风室盖是否关紧，用力关上。

即使将吸尘器置于充电座上，指示灯也未变红怎么办？

检查充电座插头是否牢固插入插座。确保吸尘器稳稳地置于充电座上。确保手持式吸尘器牢固连接至直立式吸尘器。电池已充满时指示灯会熄灭。用干布擦拭充电座和吸尘器的金属触点。

指示灯交替闪烁红灯和绿灯怎么办？

说明电池已耗尽，请联系授权服务代理商。

指示灯闪红灯怎么办？

手持式吸尘器出现故障，请从充电座上取下吸尘器，并咨询授权服务代理商。

用户手册 PV-XA100 HITACHI

切勿用于商业用途或除清洁以外的其他用途。为确保正确使用，请在使用前先仔细阅读这些操作说明。

本手册应存放于易取易拿的位置，以供日后参考之用。

为确保正确使用，请阅读“安全预防措施”

→ (P.C-4 至 C-6)。

HITACHI

Inspire the Next

目录

使用前

• 附件名称和组装 C-2
  ● 安全预防措施 C-4
• 使用注意事项 C-7

如何使用

• 如何充电 C-8
• 如何操作 C-9
• 直立式吸尘器 C-9
• 手持式吸尘器 C-9
• 如何清洁 ....C-10
• 直立式吸尘器 C-10
• 手持式吸尘器 C-11

完成清洁后

• 清空集尘盒 C-12
• 检查最高集尘位置线 C-12
• 拆下集尘盒......C-12
• 清空集尘盒....C-13
  ● 贮存吸尘器 C-14
• 如何存放 C-14
  ● 维护 C-15
• 直立式吸尘器、附件、附属配件 .....C-15
• 集尘盒、滤网、旋风室 ……C-15
  • 动力头 C-18

附录

• 故障排除 C-20
  ● 本产品的处理 ……C-22
• 更换零件 ......C-23
  ● 规格 ……C-23

附件名称和组装

直立式吸尘器手柄操作

警告

有人员受伤的危险。

- 折叠或展开手柄时，切勿握住手柄旋转段附近的位置。

展开直立式吸尘器手柄时

● 缓慢旋转并展开，直到听到“咔哒”一声。

折叠直立式吸尘器手柄时

1 握住直立式吸尘器手柄，并按下手柄折叠按钮，释放手柄锁。

2 缓慢旋转并折叠手柄。

附件
动力头(1个)(平头D-DP4E)	充电座
	底座(1个) 充电架(1个)

附属配件
缝隙吸嘴(1个)→(P.C-11)	多角度刷头吸嘴→(P.C-11、C-12)
	刷头(1个) 多角度吸嘴(1个)	[1个)

安全预防措施

务必遵守以下指示

为防止造成人身伤害，或损坏用户或他人的财产，请仔细阅读并理解（安全预防措施），并遵守这些措施。

■ 下方对忽视指示和不当使用吸尘器所造成的损伤或损坏的严重性作出了分类和说明。

危险

这表明“可能造成严重伤亡的危险”。

警告

这表明“可能造成严重伤亡”。

注意

这表明“可能造成轻微受伤或财产损坏”。

标志含义

“提示警告或注意”的标志。

不准执行的“禁止”标志。

必须执行的“指令”标志。

危险

- 切勿拆卸、修理或改动本产品。

以免引起漏电、发热、火灾或人员受伤。

如需维修，请咨询经日立授权的服务代理商。

● 避免让直立式吸尘器、手持式吸尘器和充电座的触点接触水或其它液体。

内部电池可能破裂、引起产品着火或出现故障。

- 注意不要让直立式吸尘器、手持式吸尘器和充电座的触点与金属物品相连。

佩戴有金属项链、发簪时，切勿搬动或存放本产品。

否则电池会出现短路，并引起漏电、发热、破裂或火灾。

- 切勿将其扔进火中或对其加热。

否则内部电池会破裂，并引起火灾。

警告

如果出现异常或故障，请立即停止使用。

• 即使按下控制按钮，吸尘器也不会运行。
• 移动插头或软线时，电源时开时关。
• 即便切换至“High（强）”或“Standard（标准）”模式，吸尘器仍然不操作。
• 操作过程中发出异响。
• 本体变形或异常发热。
• 软线受损或异常发热。
• 出现烧焦的“臭味”。
• 出现其它异常现象。

有冒烟、火灾或电击的危险。立即向经日立授权的服务代理商提出检修申请。

插座、插头、电源线、充电座

• 使用交流 220-240V 的插座。
• 定期用干布擦拭插头。
• 确保插头充分插入。
  ● 维护充电座时，先断开插头与插座之间的连接。
  若软线受损，为避免危害，仅可由经日立授权的服务代理商更换软线。

• 注意不要损坏电源线
  [注意不要损坏、损毁、不合理地弯曲、拽拉、扭曲、折叠软线或在软线上放置重物。]
• 不要使用受损软线、插头，或松动插座。
• 旋转毛刷转动时，注意不要让软线缠入旋转毛刷。
• 切勿用湿手插插头或断开插头与插座间的连接。
• 注意不要用整个组合装置充电，而应用充电座和直立式吸尘器一起充电。
• 切勿用本产品中的充电座给其它类型的可充电电池或不可充电电池充电。
• 在充电期间，必须将立式吸尘器和充电座放在通风良好的地方。
  以免引起火灾或电击。

动力头

• 切勿触碰旋转中的旋转毛刷或安全开关。
  以免造成人员受伤。尤其注意不要让小孩接触。
• 推拉动力头时，切勿将动力头置于某个身体部位（比如脚背）上。
  以免造成人员受伤。

安全预防措施

手柄、其它部件

• 折叠或展开直立式吸尘器手柄时，切勿握住直立式吸尘器手柄旋转段附近的位置。
  以免造成人员受伤。
• 切勿在易燃物品、可燃物品、或火花附近用真空吸尘器清洁 [煤油、汽油、稀释剂、苯、调色剂、可燃气体（喷雾剂）、烟头等]。
• 切勿用真空吸尘器清洁尖锐物品（比如图钉、针或牙签）。
• 切勿用真空吸尘器清洁起泡物质，如地毯清洁剂。
• 切勿用水清洗或在浴室内使用（可用水进行清洗的部件除外）。

以免引起爆炸、火灾、电击或人员受伤。

注意

插座、插头、电源线

- 想要断开插头时，应握住插头末端而非软线后将其拔掉。

若软线受损和软线短路，可能引起电击或火灾。

充电座上缠有软线时，切勿使用。

若电源线受损，可能引起电击或火灾。

动力头

切勿堵塞动力头，也不可长时间运行动力头。

以免引起动力头过热，进而引起火灾或直立式吸尘器和动力头变形。

维护时，先从直立式吸尘器上拆下动力头。

若不照此操作，可能造成人员受伤。

排尘装置

- 切勿堵塞排尘装置。

以免引起排尘装置过热，从而引起火灾或手持式吸尘器和动力头变形。

- 切勿长时间面对排尘装置释放出来的气流。

以免引起低温灼伤。

手柄、其它部件

• 搬动直立式吸尘器时，切勿握住手持式吸尘器的手柄。直立式吸尘器可能会掉落，从而引起人员受伤或损坏地板。
• 远离火源。

本体变形可引起短路，从而引发电击或火灾。排尘装置可使火势变大，引发火灾。

• 直立式吸尘器操作过程中，切勿将其支起。
• 直立式吸尘器被支起时，务必有人看管。
• 不用时，将其置于充电座之上。

直立式吸尘器可能会掉落，从而引起人员受伤或损坏地板。

● 维护直立式吸尘器或手持式吸尘器前，先让其停止操作。若不照此操作，可能造成人员受伤。
- 吸尘器置于充电座之上时，切勿搬动吸尘器。

直立式吸尘器可能会掉落，从而引起人员受伤或损坏地板。

● 本产品不是玩具，不适合小孩使用。
- 本产品不适合身体、感官或精神残障人士（包括儿童），或经验和知识欠缺人士使用，除非其在监护人的陪同或指导下使用。
● 8岁以下的儿童不得使用充电座。请给予儿童充分的指导，使其以安全的方式使用充电站，并对儿童解释充电站并不是玩具，不得随意摆弄。
● 指导儿童不要试图对非充电电池进行充电，否则可能会引起爆炸。
- 定期检查充电座是否损坏，特别是充电座的电线、插头和外壳。如果充电座已损坏，必须对其进行维修后再使用。

使用注意事项

为免出现故障，操作时请遵循以下指示。

此外，为正确使用，请仔细阅读正文中的注意事项。

• 切勿让动力头遭受强烈的物理冲击。以免导致其损坏。

• 切勿使用真空吸尘器清洁以下物品。 以免出现异味或故障。

• 水或液体 - 潮湿物品 - 干燥剂（水分吸收剂）

• 大量沙砾或粉末 - 长丝线 - 玻璃

• 切勿骑坐在直立式吸尘器、吸嘴或充电座之上。以免引发故障。
  ● 部件用水清洗后，请将部件彻底风干。 若不照此操作，可能出现异味或故障。

• 切勿骑坐在直立式吸尘器、吸嘴或充电座之上。以免引发故障。
  ● 部件用水清洗后，请将部件彻底风干。 若不照此操作，可能出现异味或故障。

如何充电

本吸尘器在装运前并未充电，因此使用前请先充电。（标准充电时间约为4小时。）

1 将充电座插头插入插座。

注意

电击或火灾危险。

- 不要将电源线缠绕在充电座上。

2 将直立式吸尘器吸嘴置于充电座之上。

将充电座的突起部插入直立式吸尘器的附件凹槽中。
当直立式吸尘器置于充电座之上时，指示灯会变红。
如果指示灯未变红，则重新将直立式吸尘器置于充电座之上。
待电充满后，指示灯会熄灭。

●连接在直立式吸尘器上的手持式吸尘器进行充电。
充电座上取下直立式吸尘器时，指示灯熄灭，再次将吸尘器置于充电座之上后，指示灯会变亮，这是正常现象。
标准充电时间约为 4 小时。然而，由于使用情况不同，充电时间往往会有差异。
充电时，直立式吸尘器或充电座可能会变热，这是正常现象。

注意

有人员受伤或损坏地板的危险。

想要断开插头时，应握住插头末端而非电源线后将其拔掉。

注意事项

如果您已经长时间（10 天或更长时间）未管吸尘器，也未给其充电，请在使用前给吸尘器充电 4 小时或更长时间。（不充电会降低电池性能。）
要想延长电池寿命，无论其操作时间长还是短，都要给其充电。
首次使用吸尘器时或已长时间未用过吸尘器，电池可能会过度放电，充电时间可能会较长，或者操作时间较短。
如果您在之后较长时间（10天或更长时间）内不会用吸尘器，请断开插头与插座的连接。

如何操作

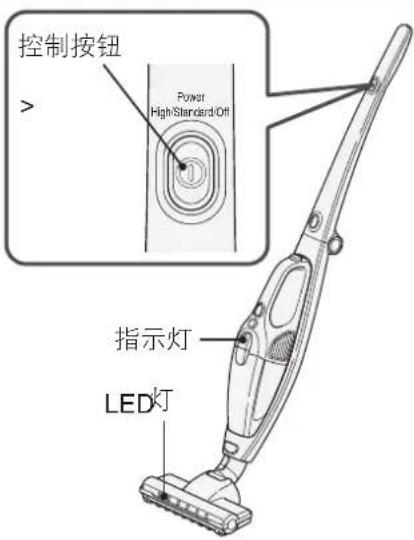

直立式吸尘器

1 从充电座上取下直立式吸尘器。

握住直立式吸尘器手柄，将整个直立式吸尘器向上提起。

指示灯变绿，LED 灯变亮，此时操作开始。
每按一下控制按钮，操作模式按此顺序循环切换一次：“High（强）”“Standard（标准）”>“Power off（关闭电源）”。
要停止操作，请切换至“Power off（关闭电源）”。指示灯和 LED 灯均熄灭，操作停止。

注意

有人员受伤或损坏地板的危险。

直立式吸尘器操作过程中，切勿将其支起。

即便您按下手持式吸尘器的控制按钮，动力头的旋转毛刷亦不会旋转。

按下直立式吸尘器的控制按钮。

手持式吸尘器

1 拆卜手持式吸尘器。

握住直立式吸尘器的同时，按下释放按钮，拆下手持式吸尘器。

注意

有出现故障的危险。

- 操作时，切勿将手持式吸尘器连接至直立式吸尘器，或从直立式吸尘器上拆下手持式吸尘器。

有人员受伤或损坏地板的危险。

● 拆下手持式吸尘器后不要将直立式吸尘器支起。
- 否则直立式吸尘器将无法保持平稳。应将其置于充电座之上，靠着一个物体，以便其可以保持平稳，或将其平放在地板上。

释放按钮
手持式吸尘器

2 按下手持式吸尘器的控制按钮。

指示灯变绿，此时操作开始。
每按一下控制按钮，操作模式按此顺序循环切换一次：“High（强）”>“Power off（关闭电源）”。
要停止操作，请切换至“Power off（关闭电源）”。指示灯熄灭，操作停止。

如何清洁

直立式吸尘器

依据地板类型使用

您可在地板上前后移动吸嘴来进行清洁。

地毯

在地毯上前后移动来进行清洁。拉回时，可将地毯上的所有灰尘收集起来。

首次清洁新地毯时，吸尘器会搜集到许多松散的线头。

地板

为免损坏地板，请沿地板纹理移动。

若将动力头朝您自己所在的方向拉动后，仍有灰尘仍未搜集到，请提起动力头，然后再次进行清洁。

警告

有人员受伤的危险。

推拉动力头时，切勿将动力头置于某个身体部位（比如脚背）上。

有被正在转动的旋转毛刷缠住的危险。

注意

有损坏地板的危险。

切勿在除尘过程中让动力头总是位于相同位置。

切勿对着地板用力按压动力头。

若地板是由柏木或装填垫料等易损材料制作而成，地板可能损坏 *。

* 软垫地板系指表面用氯乙烯等进行保护的地板。

如果过多灰尘积聚在转轮内，转轮无法旋转，导致其磨损、破裂，造成地板损坏。

定期维护。→(P.C-18)

如果刷头、转轮或旋转毛刷出现磨损，请尽快咨询经销商。（建议同时更换刷头、转轮和旋转毛刷）

旋转毛刷

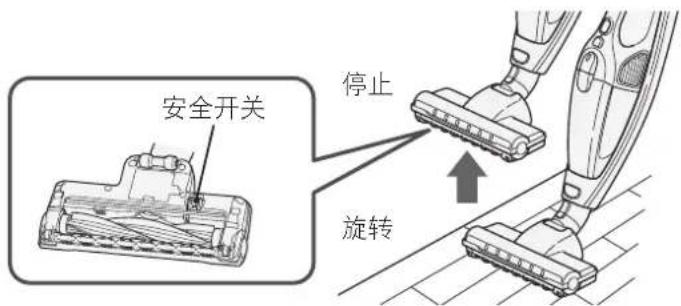

■动力头的安全开关

从地板上提起动力头时，为安全起见，安全开关会激活，旋转毛刷会停止旋转。

有关安全开关的维护 →(P.C-17)

警告

有人员受伤的危险。

切勿触碰动力头的安全开关或旋转中的旋转毛刷。

旋转毛刷可能旋转。有小孩在附近时，尤应注意这一点。

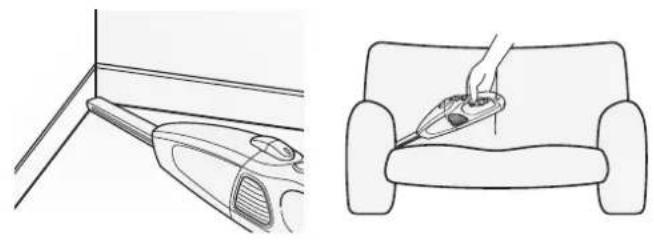

使用缝隙吸嘴

- 此吸嘴可清洁狭窄缝隙和角落。 用于清洁角落 用于清洁沙发缝隙

- 使用时，将缝隙吸嘴连接至手持式吸尘器的入口。

使用多角度刷头吸嘴

- 使用时，将其连接至缝隙吸嘴或手持式吸尘器的入口。

- 这种吸嘴是一种可自由旋转的吸嘴，可远远越过家具，到达缝隙。

- 您可依据要清洁的区域，变换至不同角度。

- 取下刷头后，可用吸嘴搜集衣物、窗帘上的灰尘。

• 更换角度时，切勿握住旋转段。手会被夹住。
• 手指已插入多角度刷头吸嘴的入口时，切勿旋转刷头。手指会被夹住。

如何清洁

注意事项

• 使用多角度刷头吸嘴时，切勿让其从高处落下，或沿 A 中所示箭头方向上施加过多压力，以免导致其损坏。
• 您可用清水清洗多角度刷头吸嘴。清洗完后，请彻底风干后再使用。用真空吸尘器清洁水分可能让其损坏。
• 如果多角度刷头吸嘴的末端或内部被纤维性粉尘堵塞，吸附能力会下降，因此请除掉其上的粉尘。

● 气旋吸尘器的优势之一就是无需纸袋，但为了达到强力清洁的目的，建议经常处理灰尘和维护滤网。

注意事项

- 清空集尘盒时，细粉尘会消散在空气中。 在通风良好的环境中清空集尘盒，比如户外，或者佩戴口罩，以免吸入灰尘。

检查最高集尘位置线

注意事项

- 如果在灰尘超过“最高集尘位置线”后使用真空吸尘器清洁灰尘，灰尘将从集尘盒的入口溢出。为了达到强力清洁的目的，建议经常处理灰尘。

• 完成清洁后，停止操作并检查“最高集尘位置线”。
  ● 在灰尘超过“最高集尘位置线”之前清空集尘盒。

拆下集尘盒

1 从直立式吸尘器上拆下手持式吸尘器。→ (P.C-9)
2 握住集尘盒和手持式吸尘器，按下除尘按钮的同时取下集尘盒。

注意

有人员受伤或损坏地板的危险。
- 在未握住集尘盒的情况下按下除尘按钮将会导致集尘盒掉落。

清空集尘盒

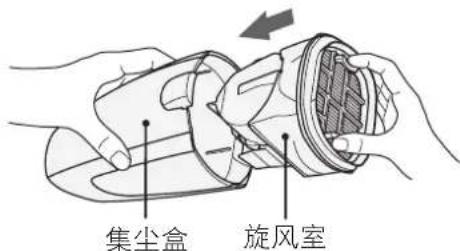

1 取下旋风室。

握住两个手柄，从集尘盒上取下旋风室。

注意事项

- 取下旋风室时，灰尘会溢出。取下旋风室前，在下方垫一张报纸。

注意

有人员受伤的危险。

- 您可能无意间使用真空吸尘器清洁了玻屑、针类等尖锐物品。维护时，请务必小心。

2 清空集尘盒。

将集尘盒放入大号垃圾袋中，并清空。

3 将旋风室连接至集尘盒。

按与取下旋风室相反的顺序进行连接。

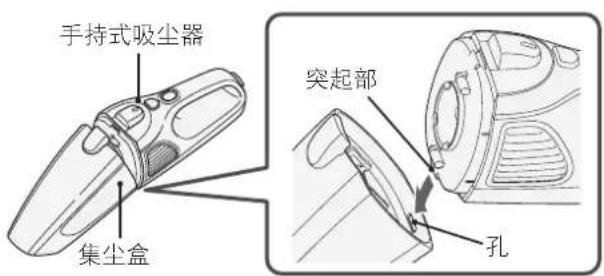

4 将集尘盒连接至手持式吸尘器的手柄上。

1 将手持式吸尘器的手柄突起部插入集尘盒的孔中。

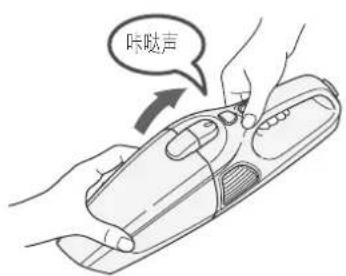

执行连接，直到听到“咔哒”一声。

- 若您担心有灰尘，建议您进行维护。 (P.C-15)

贮存吸尘器

如何存放

使用直立式吸尘器后

1 按下直立式吸尘器的控制按钮，停止操作。→(P.C-9)

2 将充电架的突起部插入直立式吸尘器的附件凹槽中。→(P.C-8)

- 若在吸尘器操作时将其置于充电座之上，吸尘器会停止操作并开始充电。

充电座

1 按下手持式吸尘器的控制按钮，停止操作。→ (P.C-9)

2 将手持式吸尘器连接至直立式吸尘器。

- 若在吸尘器操作时将其置于充电座之上，吸尘器会停止操作并开始充电。

危险

有漏电、发热、破裂或火灾的危险。

● 佩戴有金属项链、发簪时，切勿搬动或存放本产品。

如果想以更紧凑的方式存放

1 握住直立式吸尘器手柄，并按下手柄折叠按钮，释放手柄锁。
2 缓慢旋转并折叠手柄。

警告

有人员受伤的危险。

- 折叠或展开手柄时，切勿握住手柄旋转段附近的位置。

• 若在吸尘器置于充电座上时搬动吸尘器，直立式吸尘器会分离。
• 直立式吸尘器被支起时，务必有人看管。

注意事项 ● 切勿存放在高温环境中，比如靠近加热器或长时间接受阳光直射。以免引发故障。

维护

直立式吸尘器、附件、附属配件

- 若您担心有灰尘，请进行维护。擦拭前，先将浸有水的软布拧干。

警告

有爆炸、火灾、电击或受伤的危险。

● 维护充电座时，先断开充电座插头与插座之间的连接。
- 切勿在易燃物品、可燃物品（稀释剂、苯）附近使用本产品。

注意

有人员受伤的危险。

● 维护直立式吸尘器或手持式吸尘器前，先让其停止操作。

注意事项

- 切勿使用蘸有酒精、清洁剂、化学物质的防尘布，以免其破裂或褪色。

● 气旋吸尘器的优势之一就是无需纸袋，但为了达到强力吸尘的目的，建议执行维护。

注意事项

- 进行维护时，细粉尘会消散在空气中。 在通风良好的环境中清空集尘盒，比如户外，或者佩戴口罩，以免吸入灰尘。

集尘盒（用清水清洗）

1 从集尘盒上取下旋风室。

2 用水清洗集尘盒。

● 彻底风干集尘盒。（由于环境不同，风干时间会有差异。）
- 按与取下旋风室相反的顺序进行连接。

- 您可能无意间使用真空吸尘器清洁了玻屑、针类等尖锐物品。维护时，必须小心。

维护

旋风室（用清水清洗）

1 从旋风室上取下清洁滤网。

注意

有出现故障的危险。

- 切勿用水清洗清洁滤网。

2 打开旋风室盖。

通过 “Release（释放）” 按钮调节手柄。

注意

有人员受伤的危险。

- 您可能无意间使用真空吸尘器清洁了玻屑、针类等尖锐物品。维护时，请务必小心。

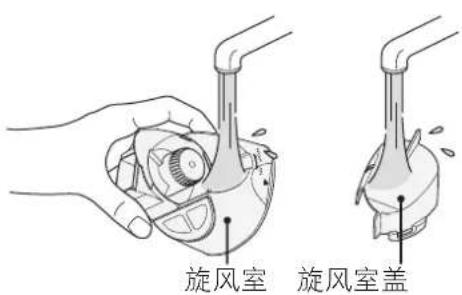

3 用水清洗旋风室和旋风室盖。

注意事项

- 用水清洗前，轻柔去除里面粘住的灰尘。

4 彻底风干旋风室后，再合上旋风室盖。

按与取下旋风室相反的顺序进行连接。

海绵滤网（用水清洗）、清洁滤网

1 从清洁滤网上取下海绵滤网

2 轻柔按压，并用水清洗。

清洗后，除去多余水分，并风干约 12 小时。（由于环境不同，风干时间会有差异。）

3 去除清洁滤网褶皱深处粘住的灰尘。

将清洁滤网放入垃圾袋中，对着地板轻敲滤网约5次，去除里面粘住的灰尘。

注意

有出现故障的危险。

• 切勿用水清洗清洁滤网。
• 切勿用刷子刷洗清洁滤网。

损坏危险。

- 如果存在地板损坏危险，请先在地板上垫一些后一定厚度的物体，比如报纸。

4 连接清洁滤网。

1 将海绵滤网连接至清洁滤网。
2 调节旋风室和清洁滤网上的 △ 标记，全程用力按压。

注意事项 ● 连接清洁滤网时，调节旋风室和清洁滤网上的 △ 标记，全程用力按压。

5 将旋风室连接至集尘盒。

按与取下旋风室相反的顺序进行连接。

维护

防护滤网（用清水清洗）

1 从手持式吸尘器的手柄上取下防护滤网。

2

轻柔按压，并用水清洗。

● 轻敲去除多余的水分，并风干约 12 小时。（由于环境不同，风干时间会有差异。）
● 风干后，将其连接至手持式吸尘器的手柄上。

注意事项

• 切勿用清洁剂或漂白剂进行清洗，或使用碗碟机进行清洗。此外，切勿使用暖风，比如吹风机内的暖风风干防护滤网。
  以免让其性能下降、损坏或变形。
• 请务必在操作前安装好集尘箱、旋风箱、海绵过滤器、清洁滤网和保护滤网。这么做可能会导致电机损坏。

动力头

● 吸附能力较弱或担心有灰尘时，请对动力头执行维护。
● 建议您定期维护（大约一个月一次）。

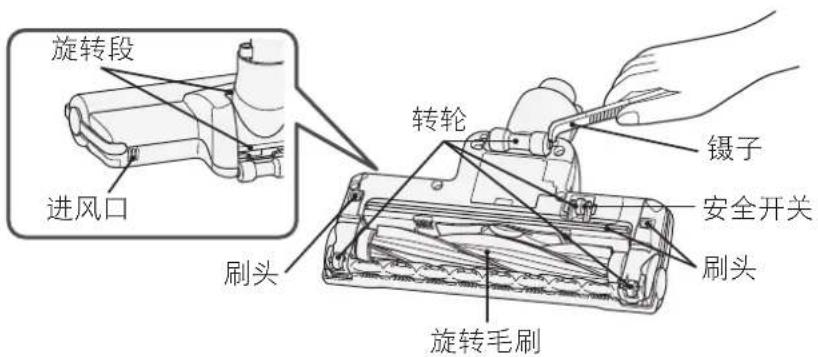

若安全开关、旋转毛刷、刷头、转轮、进风口和旋转段粘有灰尘，会引起吸附能力下降或出现故障。

注意

有人员受伤的危险。

● 维护时，先将其从直立式吸尘器上拆下。

去除缠结的灰尘

用镊子去除缠结的灰尘。

注意

有损坏地板的危险。

• 如果过多灰尘积聚在转轮内，转轮无法旋转，导致其磨损、破裂，造成地板损坏。
  ● 如果刷头、转轮或旋转毛刷出现磨损，请尽快咨询经销商。（建议同时更换刷头、转轮和旋转毛刷）

注意事项

- 切勿对安全开关施加过大压力，以免导致其损坏。

旋转毛刷维护。

1 取下刷架。

1 翻转动力头，并打开控制杆。

2 取下刷架。

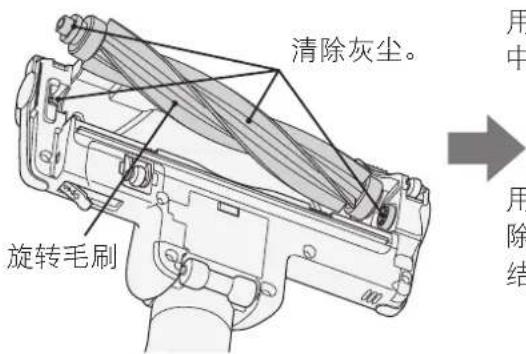

2 拆下旋转毛刷并清除灰尘。

用镊子去除凹槽中缠结的灰尘。

用剪刀剪开并去除旋转毛刷中缠结的灰尘。

用水清洗旋转毛刷。

• 切勿使用清洁剂、漂白剂等，以免让其褪色、变形。
• 用水清洗旋转毛刷、彻底风干之后再连接。

3 连接旋转毛刷。

1 依据凹槽调节旋转毛刷。

2 将其连接至原始位置。

1 插入挂钩。 连接刷架。 合上控制杆。

注意事项

连接刷架时，请先固定挂钩。若不照此操作，可能让其损坏。

吸尘器不操作或动力头的旋转毛刷不旋转。

保护装置可能在工作。遵循以下指示释放保护装置。

动力头的旋转毛刷不旋转。

若旋转毛刷内有异物而吸尘器继续操作，旋转毛刷将自动停止旋转，以免电机变热。

吸尘器中的异物

对着地板、地毯按压 动力头

按下直立式吸尘器的控制按钮，停止操作。

去除旋转毛刷中的异物。

→ (P.C-17, C-18)

切勿对着地板或地毯用力按压动力头。

数分钟后，保护装置会释放，这时可重新使用吸尘器。

其它问题

问题 待检查事项 对策 页面
吸附能力较弱。	电池剩余电量是否较低?	充电时,将直立式吸尘器置于充电座之上。	P.C-8
	集尘盒是否已积满灰尘?	正在清空集尘盒。	P.C-13
	滤网中是否粘满灰尘?	清洁滤网。	P.C-16P.C-18
	集尘盒中的旋风室是否被灰尘堵住?	清除灰尘。	P.C-17
	动力头是否被灰尘堵住?	清除灰尘。	P.C-18P.C-19
吸尘器不操作。	电池剩余电量是否较低?	充电时,将吸尘器置于充电座之上。	P.C-8
	吸尘器是否置于充电座之上?	从充电座上拆下吸尘器。	-
	手持式吸尘器是否安全地连接至直立式吸尘器?	牢固连接。	P.C-14
操作停止。	电池剩余电量是否较低?	充电时,将吸尘器置于充电座之上。	P.C-8
即使充电后,操作时间仍然较短。	是否已长时间未管直立式吸尘器,也未给其充电?	电池容量可能暂时很难恢复。重复吸尘器的使用步骤,直到电池电量耗尽,然后再给电池充满电,如此操作2到3次。	P.C-8
	用完直立式吸尘器后,是否在电池尚未放完电的情况下反复充电?(记忆效应)
	电池电量是否已耗尽?	若即便正确充电后操作时间仍然非常短暂,则电池电量已耗尽。请咨询经日立授权的服务代理商。	-
排尘装置或手持式吸尘器变热(操作过程中)。	正在通过气流冷却电机,属正常现象。		-
手持式吸尘器或充电座变热(充电过程中)。	由于电流流向控制电路,所以引起发热,属正常现象。		-
排尘装置有异味。	滤网、集尘盒或旋风室中是否被灰尘堵塞?	清洁滤网。	P.C-15至P.C-18
	滤网清洗后是否彻底风干?	清洗后,请彻底风干滤网。	P.C-15至P.C-18
动力头的旋转毛刷不旋转或旋转速度很慢。		充电时,将吸尘器置于充电座之上。	电池漏电
	是否已按下手持式吸尘器的控制按钮?	按下直立式吸尘器的控制按钮。	P.C-9
	手持式吸尘器是否安全地连接至直立式吸尘器或动力头?	牢固连接。	P.C-2
	动力头是否触碰地板?	动力头所采用的设计是,将其在从地板上提起后,它会停止操作。将动力头置于地板上。	P.C-10
	旋转毛刷、安全开关是否沾满灰尘?	清除灰尘。	P.C-18P.C-19

故障排除

量是否较

故障排除

问题 待检查事项 对策 页面
LED 灯不亮或灯光较为微弱。		充电时,将吸尘器置于充电座之上。	电池-8电
	是否已按下手持式吸尘器的控制按钮?	按下直立式吸尘器的控制按钮。	P.C-9
动力头发出 "咔嗒一声。	安全开关所采用的设计注定其会发出这种声音,属正常现象。		-
集尘盒周围有异响。	清洁滤网和集尘盒是否已牢固连接?	牢固连接。	P.C-13P.C-16
	旋风室盖是否关紧?	用力关上旋风室盖。	P.C-17
即使将直立式吸尘器置于充电座之上,指示灯仍未变红。	充电座插头是否已牢牢插入插座?	将插头牢牢插入插座。	P.C-8
	直立式吸尘器是否稳稳地置于充电座之上?	将直立式吸尘器稳稳地置于充电座之上。	P.C-8
	手持式吸尘器是否安全地连接至直立式吸尘器?	牢固连接。	P.C-14
	电池是否已充满电? 待电充满后,指示灯会熄灭。		P.C-8
	充电座或直立式吸尘器的金属触点上是否很脏?	用干布擦拭触点。	-
当直立式吸尘器置于充电座之上时,指示灯交替闪烁红灯和绿灯。	吸尘器是否不操作或操作时间较短?	电池已耗尽。请咨询经日立授权的服务代理商。	-
当直立式吸尘器置于充电座之上时,指示灯闪红灯。	手持式吸尘器出现故障。从充电座上拆下吸尘器,并咨询经日立授权的服务代理商。		-
如果问题仍然存在		切勿试图自行修理,而应咨询经销商。	-

本产品的处理

本产品采用镍氢电池，镍氢电池系有价值的可回收资源。

• 电池内置于手持式吸尘器的手柄内。
• 电池属消耗品。若充满电后操作时间仍然很短，则电池使用寿命有问题。用备件更换手持式吸尘器的手柄。→（P.C-23）

对于处理旧产品的相关事宜，我们请求您了解清楚您当地的管理政策，并依据回收法规执行。

* 由于各地的管理政策不同，回收规则会有差异。

更换零件

缝隙吸嘴 多角度刷头吸嘴
	订购时请指定编号No. PV-BA100-017		订购时请指定编号No. PV-XA100-910

手持式吸尘器的手柄	旋转毛刷	带海绵滤网的清洁滤网防护滤网
订购时请指定编号No. PV-XA100-903(香槟色)No. PV-XA100-904(红色)	订购时请指定编号No. PV-BA100-005	订购时请指定编号No. PV-BA100-009	订购时请指定编号No. PV-BA100-013

• 更换电池时，请同时更换手持式吸尘器的手柄（电池内置于手持式吸尘器的手柄内。）。
• 电池是消耗品，需要收费。

规格

产品名称			直立式无线吸尘器
型号名称			PV-XA100
本体	额定电压		DC14.4V
	标称容量		1500mAh
	操作噪音		64dB
	集尘容量		0.25L
	电池		镍氢电池(12个电解槽)(内置于手持式吸尘器的手柄)
	连续操作时间		强:约12分钟(满电状态下,新电池,摄氏20度)标准:约30分钟
	尺寸	直立式吸尘器(长×宽×高)	170mm×270mm×1100mm
		手持式吸尘器(长×宽×高)	420mm×115mm×127mm
	重量	直立式吸尘器	2.8kg
		手持式吸尘器	1.4kg
充电座	输入		AC220-240V 50-60Hz 0.25A
	输出		DC18.5V 0.4A
	充电时间		约4小时
	电源线长度		1.2m
	外部尺寸(长×宽×高)		205mm×280mm×340mm
	重量		1.2kg
存放不用时的尺寸(长×宽×高)			205mm×280mm×1150mm
存放不用时的尺寸(直立式吸尘器手柄处于折叠状态)(长×宽×高)			250mm×280mm×685mm
附件			动力头......1个
			充电座(底座、充电架)......各1个
附属配件			缝隙吸嘴......1个
			多角度刷头吸嘴......1个
