| 产品类型 | 液晶大屏幕显示器 |
| 品牌 | ViewSonic |
| 型号 | CDE8645-G |
| 屏幕尺寸 | 86.45 英寸 (对角线) |
| 分辨率 | 3840 x 2160 (4K UHD) |
| 面板类型 | IPS (LED 直下式背光) |
| 亮度 | 410 cd/m² |
| 对比度 | 1200:1 |
| 响应时间 | 8 ms |
| 视角 | 178° 水平 / 178° 垂直 |
| 显示色彩 | 1.07B 色 (10-bit) |
| 色域 | 72% NTSC |
| 物理尺寸 (宽 x 高 x 厚) | 1967.15 x 1138.26 x 80 mm |
| 重量 | 85 kg |
| 壁挂规格 | 800 x 400 mm, M8 螺丝 |
| 输入电压 | AC 100-240 V, 50/60 Hz |
| 功耗 | 320 W (典型) |
| 工作温度 | 0°C ~ 40°C |
| 工作湿度 | 10% ~ 85% |
| 接口 | HDMI (4K@60Hz), DVI-D, VGA, AV 输入/输出, 音频输入/输出, RS232 (RJ45), USB 多媒体 |
| 信号支持 | VGA, DVI, HDMI 最高 3840x2160@60Hz |
| 清洁与维护 | 使用专用无尘布，可蘸清水或无水乙醇 (99.99%)，禁止使用有机溶剂如汽油、香蕉水等 |
| 安全注意事项 | 液晶屏易碎，避免重压或尖锐物敲击；开关机间隔至少 3 分钟；拼接时预留 1 mm 缝隙 |
| 环保合规 | 符合 FCC B 类、ICES-003、ENERGY STAR® |
常见问题 - CDE8645-G VIEWSONIC
用户关于以下问题的提问 CDE8645-G VIEWSONIC
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 屏幕 免费PDF格式！查找您的手册 CDE8645-G - VIEWSONIC 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 CDE8645-G 品牌 VIEWSONIC.
用户手册 CDE8645-G VIEWSONIC
注意：此部分介绍了所有连接要求以及相关规定说明。相应应用的确定应参照铭牌标签和装置上的相关标记。
FCC 符合性声明
本设备符合 FCC 规例第 部分的规定。
其操作遵循下面两个条件：（1）2本设备不会导致有害干扰；（）本设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。
依 FCC 规则的第十五章，本设备经测试，符合级数码设备的限制标准。这些限制标准用于确认电气设备不会对居室中安装的其它设备产生有害干扰。本设备会产生、使用和发射射频能量，因此若没有依照指示安装及使用，可能会对无线电通讯产生有害的干扰。然而，这并不保证该设备在特定安装过程中不会发生这种干扰。如果该设备对收音机或电视机产生有害的干扰（这可以通过设备的开、关来判定），用户可以尝试以下的方法消除干扰：
- 重新调整或放置接收天线。
- 增加设备与无线接收设备之间的间距。
- 将该设备连接到与无线设备不同的另一插座上。
- 洽询销售商或具有无线电/电视经验的技术人员请求帮助。
警告：请注意，若未经符合性负责方的明确许可而进行任何变更或修改，可能会导致您失去操作本设备的资格。
加拿大工业部声明
此 B 级数字设备符合加拿大 ICES-003 的要求。
本产品有毒有害物质或元素的名称及含量标识如下表：
此电子电器产品在说明书所述的使用条件下使用本产品，含有的有害物质或元素不致发生外泄，不致对环境造成污染或对人身、财产造成严重损害的期限为10年。
版权信息
版权所有 © ViewSonic® Corporation, 2017。保留所有权利。
Macintosh 和 Power Macintosh 是 Apple Inc. 的注册商标。
Microsoft、Windows 和 Window 徽标是 Microsoft Corporation 和美国和其它国家的注册商标。
ViewSonic、三鸟徽标、OnView、ViewMatch 和 ViewMeter 是 ViewSonic Corporation 的注册商标。
VESA 是视频电子标准协会（VESA）的注册商标。DPMS、DisplayPort 和 DDC 是 VESA 的商标。
SRS(●) 是 SRS Labs, Inc. 的注册商标。
Premium Sound 本产品已获 SRS Labs, Inc. 授权使用 TruSurround XT 技术。
ENERGY STAR® 是美国环境保护署（）的注册商标。
ENERGY STAR® 的合作伙伴，ViewSonic Corporation 测定此产品符合 ENERGY STAR® 关于能效的规定。
免责声明：ViewSonic Corporation 将不对此文档中出现的技术、编辑错误或疏忽负责；也不对因提供本材料、或因产品的性能以及使用此产品造成的偶发或引发的损失负责。
鉴于产品的不断改进，ViewSonic Corporation 保留修改产品规格权利，恕不另行通知。此文件中的内容可能在不通知客户的情形下进行更改。
未经 ViewSonic Corporation 事先书面许可，不得为任何目的、以任何方式复制、翻版或者传播此文件的任何部分。
产品注册
为了满足未来可能出现的产品需求、获得更多有用的产品信息，请在您所在地区的ViewSonic网站在线注册您的产品。
注册您的产品，为满足未来客户服务需求作好充分准备。
请打印此用户指南并在“请您记录”部分写上序列号（查看 LCD 显示器后部）。欲了解更多信息，请参见本指南的"客户支持"部分。
请您记录
| 产品名: | CDE8645-G液晶大屏幕显示器 |
| 型号: | VS17160 |
| 文档号: | CDE8645 -G _UG_SCH Rev. 1A 07-12-17 |
| 序列号: | |
| 购买日期: |
产品达到使用寿命后废弃产品
ViewSonic 注重环境保护，致力于绿色工作和生活。感谢您参与 Smarter，Greener Computing。如需更多信息，请访问 ViewSonic 网站。
美国和加拿大：http://www.viewsonic.com/company/green/recycle-program/
欧洲：http://www.viewsoniceurope.com/uk/support/recycling-information/
台湾：http://recycle.epa.gov.tw/recycle/index2.aspx
目录
第 1 章 安全预防措施.... 4
第 2 章 技术规格与单元安装.... 7
2.1 机械规格.....7
2.2 电气规格....8
2.3 支持的信号格式.... 9
第 3 章 系统设置.... 11
3.1 接口面板 12
3.2 菜单操作 12
3.2.1 菜单功能.... 12
第 4 章 常见故障处理.... 13
第 1 章 安全预防措施
注意：任何维护与保养应由熟悉有关本设备安全防范措施的人员来进行。在维修设备前后，请务必遵守下面各项安全守则。
1) 液晶屏幕极其脆弱，在运输及安装维护过程中，请注意小心轻放，液晶前面板切勿用手或其他物品重压，切勿用尖锐物品戳、敲液晶屏幕，切勿将屏幕朝下放置在地面或桌面上，以免压伤屏幕，请特别注意，由用户原因造成的液晶屏幕损坏本公司不予负责。
2) 本设备中某些机械和电子的组成部件承担有特殊的安全保护功能。这些保护特性在检查时往往因不被注意而被忽略过去，但是他们所承担的保护作用（例如高的额定电压、功率等等）在替代的元器件上往往不能获得。具有这种保护特性的电子元器件都有列在国际通用危险组件符号图表及清单中。任何不具备相同保护特性功能的产品替代本设备中被列入上述清单中的元器件可能造成触电、火灾或其它危险隐患。
3) 无论任何时候，在维修本设备前，都需关闭交流输入开关或拔除交流插头，使设备与交流电断开，以防对人员造成伤害；
4) 产品更换任何部件完毕后，必须确认所有的元器件都已正确连接和安装，并检查箱体内有无维修时遗留的物品；

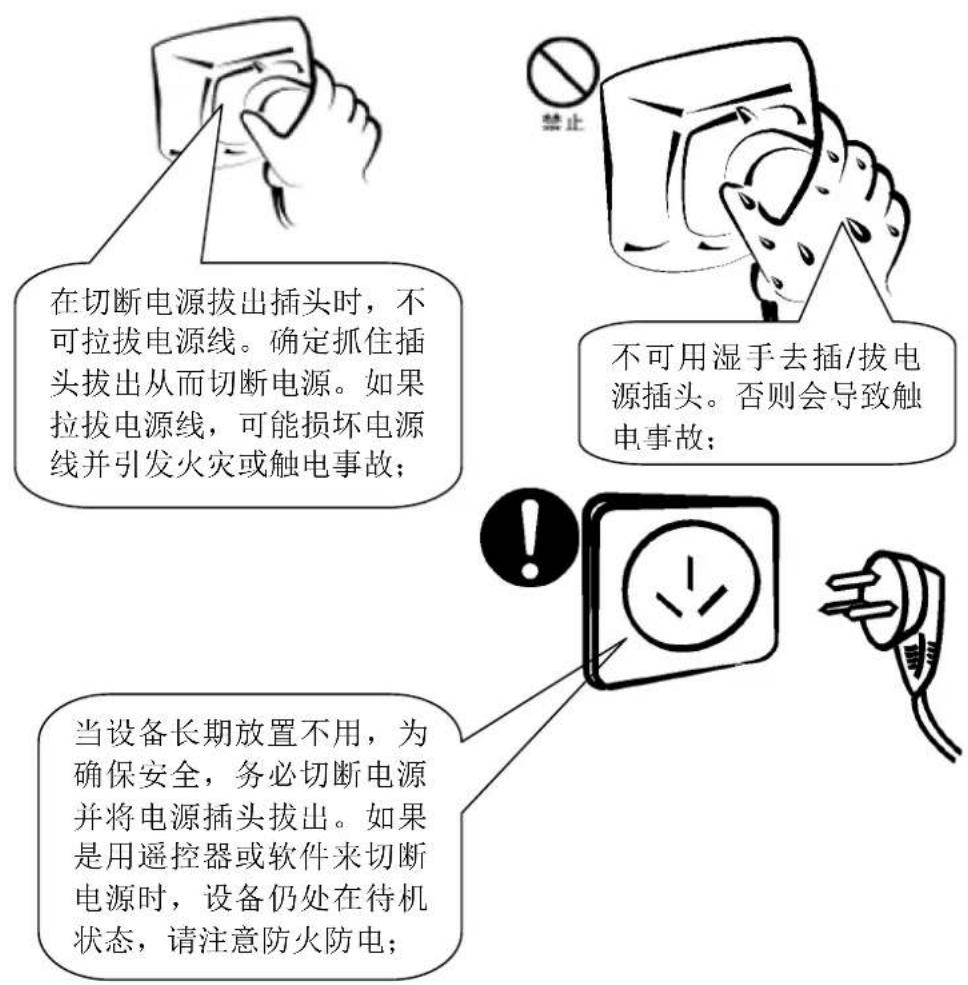

5) 请不要轻易改变电源线的位置，尽量做到不强行弯曲，勿拉拽，勿接触热源，避免火灾或触电发生，如果电源线发生问题请与经销商联络；
6) 液晶显示单元请勿频繁开关机，开关机间隔请勿小于 3 分钟。
7) 屏幕拼接时请预留 1mm 缝隙，用于长时间使用时减小屏幕热胀冷缩及重力沉降效应对屏幕造成损伤，用户自行安装时由于未预留安装缝隙造成屏幕损坏本公司不予负责。
清洁机身和显示屏

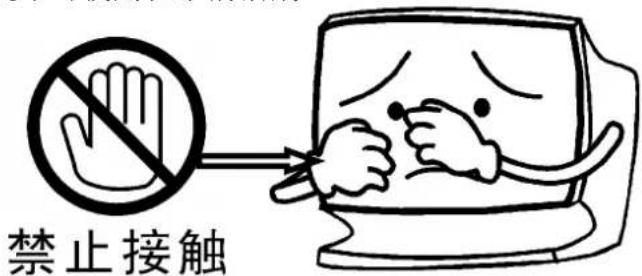

每当系统关机切断电源后，需用专用无尘布轻轻地擦拭显示屏和机身，禁止用手直接接触显示屏。因为显示屏表面很容易被擦伤，所以不可用坚硬劣质的东西擦拭表面，更不可使用化学清洁剂。
清洁机身和显示屏有专用的无尘布，如确有必要可沾些清水或无水乙醇（99.99%的分析纯）擦拭，也可使用干燥的压缩空气（必须是不含油的压缩空气）吹去表面的灰尘。

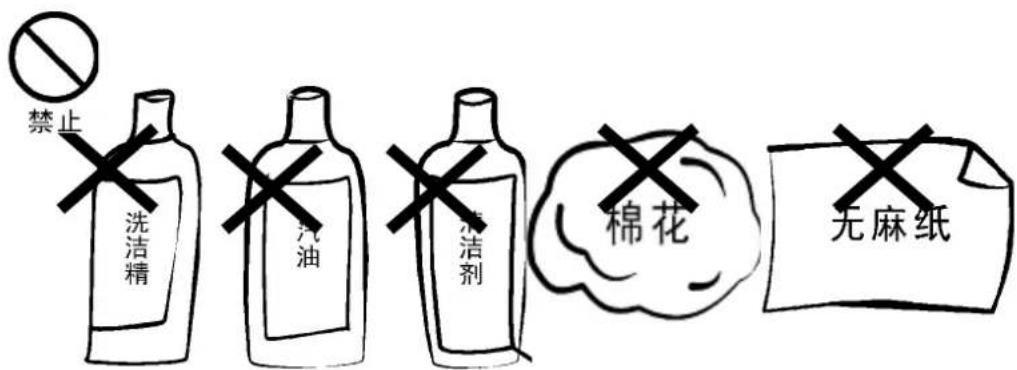

警告：切勿使用下列有机溶剂或挥发性溶剂
禁止使用这些溶剂（酒精〈无水乙醇（99.99%的分析纯）除外〉：汽油、香蕉水、玻璃水、洗洁精等）、棉花和无麻纸等清洁机身和显示屏。如果使用，将会导致设备上的保护层会剥落或老化。而橡胶或塑料制品附着在显示屏上
一段时间后，会留下污点从而影响画面的色泽。
第 2 章 技术规格与单元安装

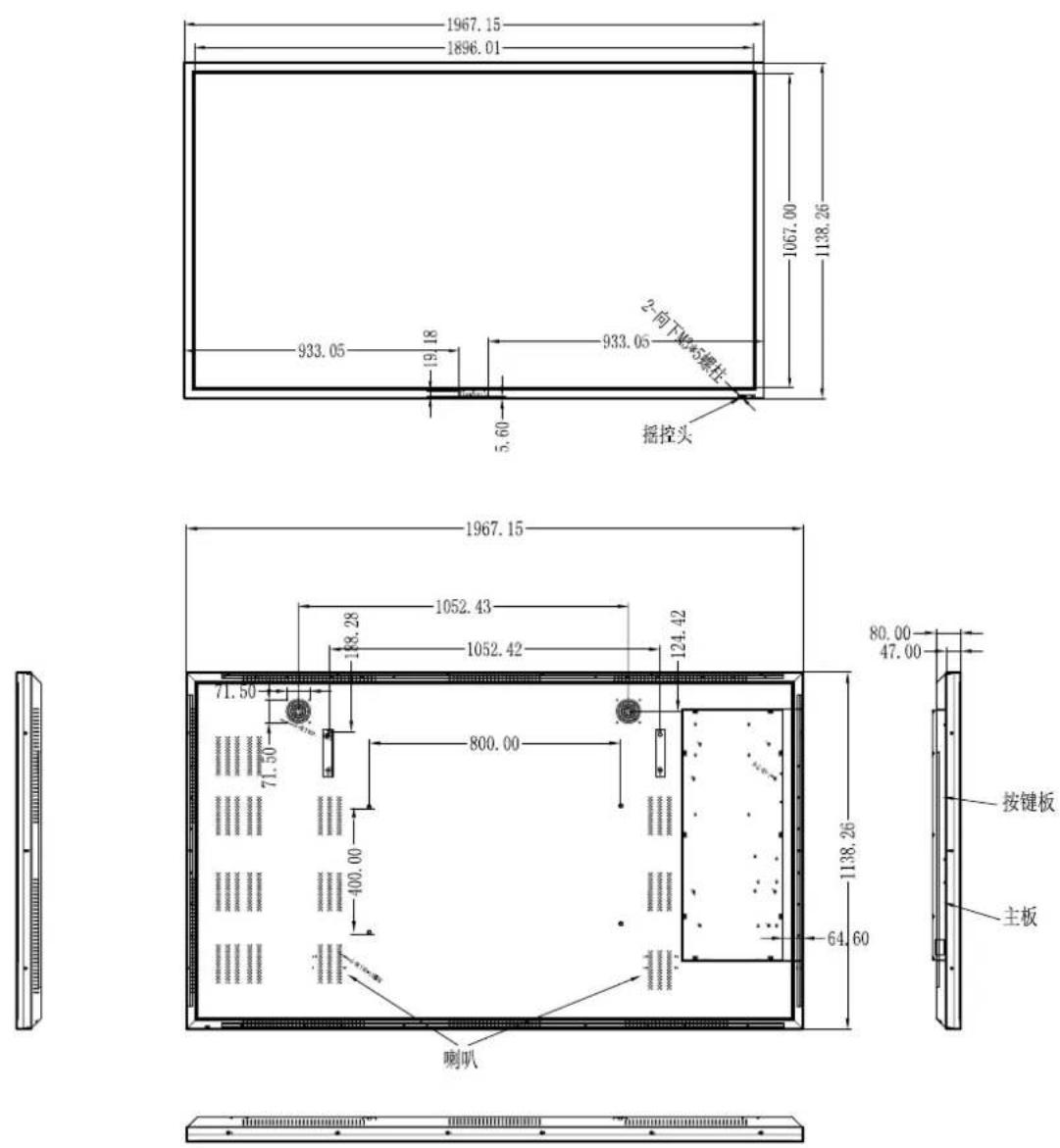

2.1 机械规格
图 2-1
| 宽 | 高 | 厚 | 壁挂尺寸 | 壁挂螺丝 |
| 1967.15 | 1138.26 | 80.00 | 800x400 | M8 |
表 2-1
2.2 电气规格
| 型号 | CDE8645 -G |
| 分辨率 | 3840x2160 |
| 面板技术 | IPS |
| 背光源 | LED 背光(直下式) |
| 显示区域(mm) | 1895.04(W) x1065.96(H) |
| 点距(mm) | 0.4935x0.4935 |
| 工作分辨率 | 3840x2160 (向下兼容) |
| 色彩数 | 1.07B colors |
| 色彩饱和度 | 72% |
| 对比度 | 1200:1 |
| 亮度( cd/m^2 ) | 410 |
| 响应时间(ms) | 8 |
| 视角 | 178°(水平)/ 178°(垂直) |
| 信号、控制接口 | 详见下文接口说明 |
| 输入电压 | AC 100-240 V |
| 功耗(W) | 320 |
| 重量(KG) | 85 |
| 物理尺寸 (W x H x D) mm | 1967.15 x1138.26x 80 |
| 工作环境 | 工作温度 0 ~ 40 °C; 工作湿度 10 ~ 85% |
表2-2
2.3 支持的信号格式
| 显示分辨率 | 刷新率 Hz |
| VGA | |
| 640×480 | 60 |
| 800×600 | 60 |
| 1024×768 | 60 |
| 1152×864 | -- |
| 1280×720 60 | |
| 1280×768 | 60 |
| 1280×960 60 | |
| 1280×1024 60 | |
| 1360×768 | 60 |
| 1366×768 | -- |
| 1440×900 60 | |
| 1600×900 60 | |
| 1680×1050 60 | |
| 1920×1080 60 | |
| 1920×1200 -- | |
| DVI | |
| 640×480 | 60 |
| 800×600 | 60 |
| 1024×768 | 60 |
| 1152×864 | -- |
| 1152×1024 | -- |
| 1280×720 | 60 |
| 1280×1024 | 60 |
| 1360×768 | 60 |
| 1366×768 | -- |
| 1440×900 | 60 |
| 1600×900 60 | |
| 1680×1050 -- | |
| 1920×1080 60 | |
| 1920×1200 -- | |
| HDMI | |
| 640×480 | 60 |
| 800×600 | 60 |
| 1024×768 | 60 |
| 1152×864 | -- |
| 1152×1024 -- | |
| 1280×720 | 60 |
| 1280×1024 60 | |
| 1360×768 | 60 |
| 1366×768 | -- |
| 1440×900 | 60 |
| 1600×900 60 | |
| 1680×1050 -- | |
| 1920×1080 60 | |
| 3840×2160 60 | |
表 2-3
第 3 章 系统设置

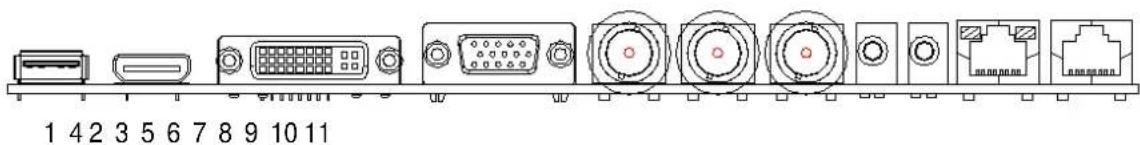

3.1 接口面板
| 1 | USB接口USB多媒体输入 |
| 2 | HDMI输入支持3840x2160@60Hz |
| 3 | DVI输入(DVI-D) |
| 4 | VGA输入 |
| 5 | AV输入 |
| 6 AV | 输入 |
| 7 | AV输出 |
| 8 | 音频输入 |
| 9 | 音频输出 |
| 10 | RS232输入(RJ45接口) |
| 11 | RS232输出(RJ45接口) |
表3-1

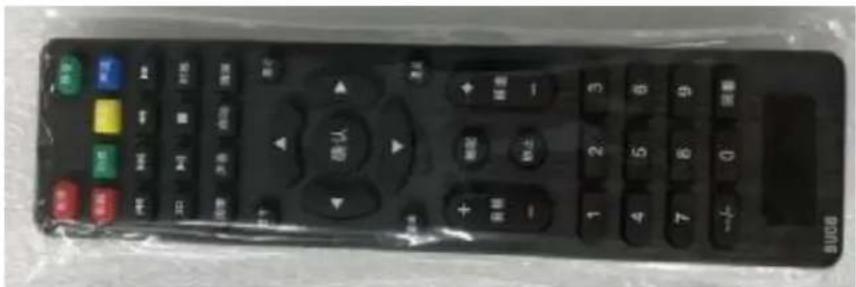

遥控器
3.2 菜单操作
本章节具体讲述如何使用遥控器和按键操作显示器。
3.2.1 切换信号源

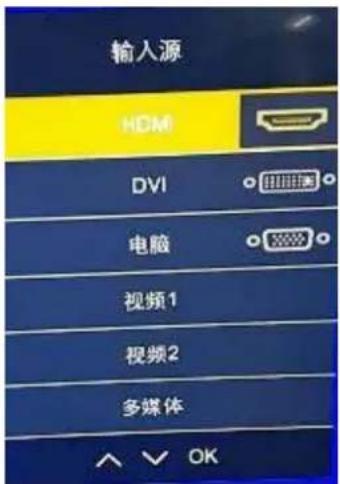

机器一共有6个通道，包括HDMI、DVI、电脑、视频1、视频2和多媒体。以按遥控器上面的【信号】按钮，会出现如图3-1所示的菜单。此菜单栏出现在屏幕的右上角。当前已被选择的通道是以黄色标识，其他以白色显示。利用遥控器上的上下移动键，可以上下切换需要的通道，当选择完毕后，使用遥控器上的【确认】进行最后确认选择。
3.2.2 菜单功能
菜单一共有3个页面可供调节，分别是“影像”、“音频”、“设置”。使用遥控器上的【菜单】按钮，可以调出。
【影像】
使用上下方向选择需要调节的项目，使用左右方向调节指定的项目，使用退出键退出相应设置项目。
| 图像模式 | 标准、柔和、用户 |
| 对比度 0--100 | |
| 亮度 0--100 | |
| 色彩 0--100 | |
| 色调 0--100 | |
| 锐度 0--100 | |
| 缩放模式 16:9, | 4:3,自动等 |
【音频】
使用上下方向选择需要调节的项目，使用左右方向调节指定的项目，使用退出键退出相应设置项目。
| 声音模式 | 标准,电影,音乐,运动等 |
| 高音 0--50 | |
| 低音 0--50 | |
| 平衡 默认 0 | |
| 环绕声 | 关,环绕,环绕立体声等 |
【设置】
使用上下方向选择需要调节的项目，使用左右方向调节指定的项目，使用退出键退出相应设置项目。
| 菜单语言 中文,英文 | |
| 恢复菜单设置 | |
| HDMI CEC | |
| EDID 选择 EDID 2.0 等 | |
| 无信号颜色 | 黑,蓝 |
| 无信号待机 | 关,开 |
| 风扇启动 | 设定一个温度值,高于此温度风扇启动 |
第 4 章 常见故障处理
当本产品发生故障时，请立即切断电源，请不要试图拆开本机进行维修，可能会造成产品进一步损坏。可按以下步骤进行排除，仍不能解决请与当地经销商或专业维修人员联系。对用户自行维修过的产品，不在公司保修范围。
| 现像 处理方法 | |
| 不开机(电源指示灯不亮) | 1、检查电源线是否有损坏,2、电源是否已接入市电,3、确认电源已打开,4、电源开关是否损坏,5、保险是否熔断。 |
| 所有拼接单元不受控 | 1、检查拼接软件的端口设置是否正确。2、检查串口线是否有损坏,与产品和PC的接口是否接触良好,3、检查PC的串口是否有问题,可换一台PC测试,4、拼接单元的地址是否设置正确,参见地址设置。 |
| 个别拼接单元不受控 | 1、检查该设备的地址设置是否正确。2、对该设备进行单独控制是否成功。 |
| 单个或多个设备VGA/DVI无输入 | 1、检查单元板与信号源端接口是否接触良好,2、更换一条VGA或DVI线测试,3、该设备是否设置在相应输入状态,4、输入信号是否超出本产品的输入范围,5、DVI输入时,确认有抓到DDC,且有输出。 |
表 4-1
