用户手册 DCP-SRX AMX

4.1 前面板....08
4.2 后面板....08

5. SCALER 拨码开关 ..... 09

1. 应用与安装 ..... 10

6.1 典型应用.....10
6.2 安装连接.....10

7. CEC 与 RS232 自动控制 ..... 13

1. 设置与控制 …… 15

8.1 网页版用户界面..... 15

8.1.1 登录网页版用户界面 ..... 15
8.1.2 使用网页版用户界面 ..... 16

8.1.2.1 状态....18
8.1.2.2 配置 ..... 18
8.1.2.3 高级设置.....23
8.1.2.4 设备列表 ..... 30

8.2 Telnet....30

1. 恢复出厂设置 …… 31

附录：API 指令集....32

安全使用须知

注意：

本手册中信息在发布后仍可能更新，恕不另行通知。

警告：

为防止火灾与触电危险或产品损坏，安装使用本产品时请严格遵守以下要求：

本产品严禁淋雨受潮。请勿在产品上方摆放盛有液体的容器，如花瓶等。

请勿将产品安装于书柜等密闭空间。确保产品通风良好。

为防止产品因过热而引发触电或火灾，严禁使用报纸、桌布、窗帘等物品遮挡产品散热孔。

严禁将产品安装于任何热源附近，如散热器、热调节器、热炉或其它制热装置（包括放大器）等。

产品上方与周围严禁使用明火，如蜡烛。

仅使用干布擦拭产品表面。

如遇雷暴天气或长时间不使用，请拔掉电源。

注意保护电源线，避免踩踏或碾压。特别注意保护插头端。

必须使用厂商指定配件。

维护检修必须由相关有资质的服务人员执行。

1. 简介

DCP-SRX缩放接收端支持通过HDBaseT传输高清信号，最高传输距离为100米，支持多个音视频信号源、显示端设备与其它HDBaseT设备间的级联设置。

DCP-SRX设有专用于HDBaseT信号的输入输出端口，以及用于本地显示设备连接的HDMI输出端口，支持最高4K@60Hz输出信号的缩放调节以及音频信号剥离。DCP-SRX内置以太网交换器，支持通过HDBaseT透传网络信号。

此外，DCP-SRX还设有CEC与RS232控制模块，支持对HDMI输出端口与RS232端口处显示设备的自动或手动控制。其中，RS232端口还可用于串口通信。

以最大化用户体验为设计理念，DCP-SRX一机多控，用户可选择通过全面直观的网页版用户界面或Telnet界面实现对设备或系统的控制。SCALER缩放拨码开关方便用户现场手动设置设备的输出分辨率。USB供电端口可为各类移动设备，如手机或平板等提供电源。

融合灵活的连接性与多样的控制性，DCP-SRX缩放接收端可有效应对各类会议与教育环境中的演示与协作应用要求，是高清音视频切换与分配的理想之选。

亮点

• HDMI输出端口内置缩放器（支持最高4K@60Hz信号），支持音频剥离输出
• 支持HDBT输入输出的级联设置，可同时连接多个音视频信号源与显示设备
• HDMI输入端口支持HDCP 2.2
• 支持4K@60Hz 4:2:0传输，最高传输距离100米
• 内置CEC与RS232控制器，支持对HDMI输出端口与RS232端口处显示设备的自动或手动控制
• 支持系统内单台或多台设备的分组设置
• 提供简易直观的网页版用户界面与适用于高级用户的Telnet控制指令
• 内置以太网交换器，可用于网络访问与控制
• 提供5V 1.5A USB电源
• 强大的信号集合能力，确保级联应用的可靠性
• 音频输出支持PCM 2.0

2. 装箱清单

• 1 x DCP-SRX
• 1x电源适配器（12DVC，3A）
• 2×凤凰端子（公头，3.5mm，3针）
• 2x固定耳
• 1x 用户手册（本手册）

3. 参数

序号	名称	描述
1 ID LED指示灯		用于显示受控设备。开启网页版用户界面中的ID按键(配置>设备),相应设备的ID LED指示灯将闪烁显示。
2 电源LED指示灯		设备接通电源后,该指示灯将长亮显示。
3 USB接口 连接USB,		用于缩放芯片更新。

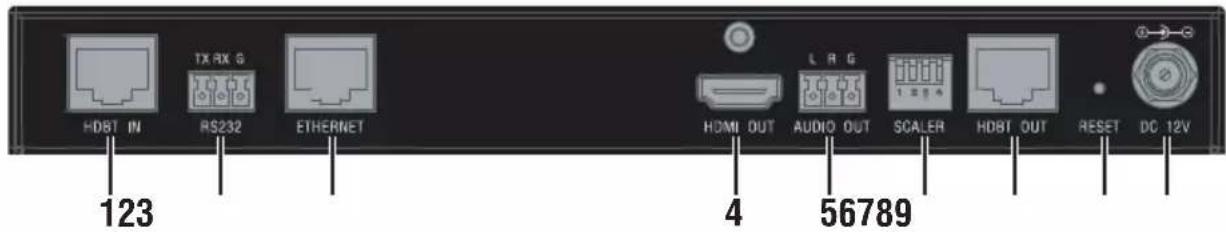

4.2 后面板

HDBT IN TX RX S RS232 ETHERNET L A G 4 56789 HDMI OUT AUDIO OUT SCALER HDBT OUT RESET DC 12V 123

序号	名称	描述
1	HDBT IN接口		用于接入HDBT信号发射端设备、DCP-MTX或另一台DCP-SRX的HDBT信号。
2	RS232	接口 用于连接控设备(如投影仪)或用于RS232透传。
3	ETHERNET接口		用于连接网络设备(如基于IP的触控面板)用于网络控制。
4	HDMI OUT接口	用于连接HDMI显示设备。
5	AUDIO OUT接口		用于连接音频系统(如功放)。
6	SCALER缩放拨码开关		采用DIP拨码开关,用于输出信号缩放设置。
7	HDBT OUT接口		用于连接其它HDBT设备或DCP-MTX。
8	RESET按键		用于恢复设备至出厂设置。
9	DC 12V		用于连接电源适配器。

5. SCALER缩放拨码开关

DCP-SRX设有独立的SCALER缩放拨码开关（位于背面板），方便用户手动调节设备的输出分辨率。

该SCALER缩放拨码开关默认为“自动缩放”模式（即拨码位置为0 0 0 0，向上拨）。用户可根据实际应用需求并参考下表，对设备的输出分辨率进行现场手动调节。

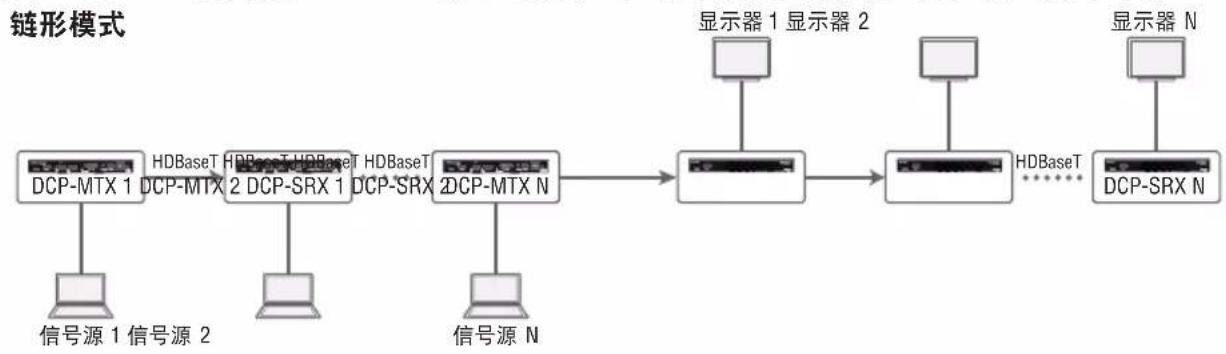

DCP-SRX通常可搭配DCP-MTX 4K HDBaseT菊花链演示切换器使用，支持多个DCP-SRX与DCP设备的级联设置。

如需连接多个DCP-MTX与DCP-SRX，仅需将各台设备的HDBT IN端口与HDBT OUT端口互相连接，即可搭建链形模式系统。将最后一台DCP设备的HDBT OUT端口与第一台DCP设备的HDBT IN端口连接，即可升级为环形模式系统（见下图）。

6.2 安装连接

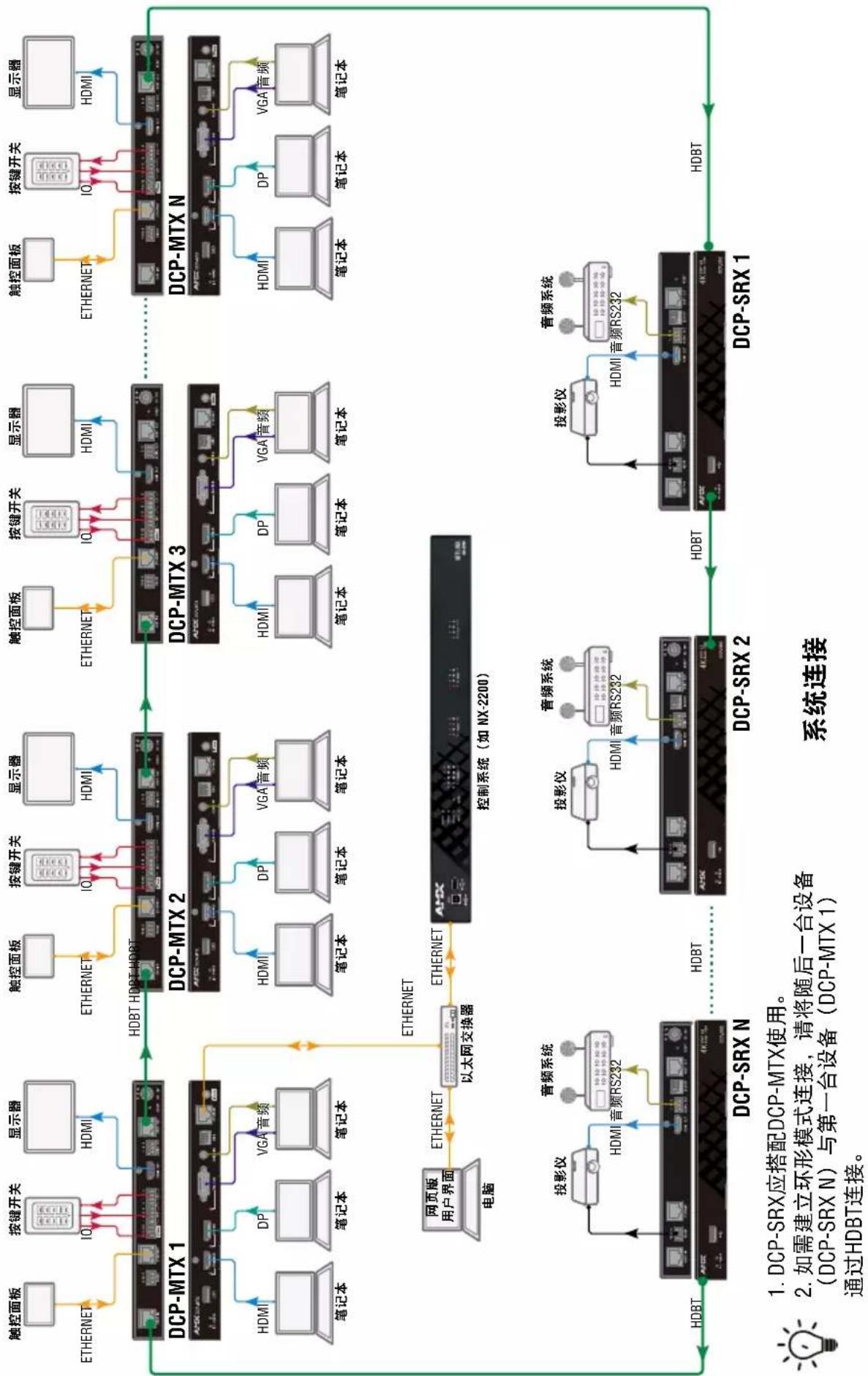

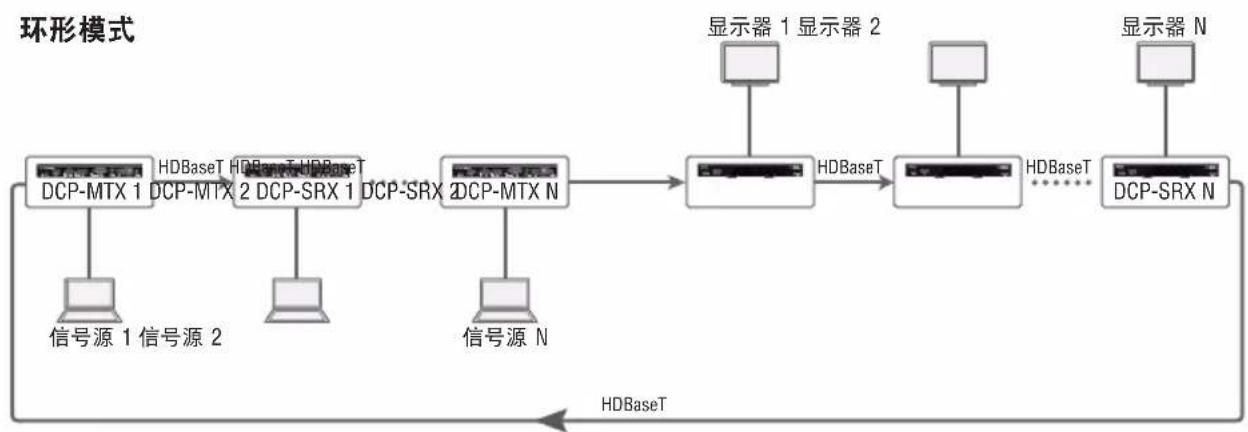

如需使用多个DCP-MTX与DCP-SRX创建链形或环形模式系统，请参考“系统连接”图与下方指引进行操作：

1. 通过HDBT连接所有DCP-MTX与DCP-SRX设备。

1) 将前一台DCP-MTX的HDBT OUT端口与下一台DCP-MTX的HDBT IN连接（如DCP-MTX 1至DCP-MTX 2）；
2) 采用同样方式，连接所有DCP-MTX设备。
3) 将前一台DCP-SRX的HDBT OUT端口与下一台DCP-SRX的HDBT IN连接（如DCP-SRX 1至DCP-SRX 2）；
4) 采用同样方式，连接所有DCP-SRX设备。
5) 将最后一台DCP-MTX的HDBT OUT端口与第一台DCP-SRX的HDBT IN连接

(如DCP-MTX N至DCP-SRX 1)。

6) 如需建立环形模式系统，将最后一台DCP-SRX的HDBT OUT端口与第一台DCP-MTX的HDBT IN端口连接（如DCP-SRX N至DCP-MTX 1）。

1. 为所有DCP-MTX与DCP-SRX设备设置IP排序。

- 途径A：使用第一台DCP-MTX（即DCP-MTX 1）的MYTURN按键进行IP排序。

a) 长按DCP-MTX 1的MYTURN按键10秒；
b) 三枚输入LED指示灯（HDMI IN、DP IN与VGA IN）将闪烁两次，DCP-MTX 1开始自动IP排序，所有下游DCP-MTX设备根据在系统中位置分别获得相应IP地址（例如，如DCP-MTX 1为192.168.1.121（即DCP-MTX设备的默认IP地址），DCP-MTX 2的IP地址将为192.168.1.122）。

- 途径B：使用网页版用户界面中的“开始排序”按键进行IP排序。

a) 将电脑与第一台DCP-MTX（即DCP-MTX 1）的ETHERNET端口连接；
b) 通过浏览器登入网页版用户界面（DCP-MTX的默认IP地址为192.168.1.121）；
c) 点击进入配置 > 设备 > 排序。选择或输入设备总数量，点击 “开始排序”，为系统中所有DCP-MTX设备分配IP地址。

1. 为各DCP-MTX连接信号源、显示设备与/或音频设备等。

2. 为各DCP-SRX的HDMI OUT端口连接HDMI显示设备。如需音频，可在AUDIO OUT端口处连接音频设备。

注意：

• DCP-SRX的默认IP地址为：192.168.1.122；DCP-MTX的默认IP地址为：192.168.1.121。
• 连接DCP设备登入用户界面前，应将电脑设置为与DCP设备同网段，即将电脑IP地址设置为192.168.1.x。
• 如为系统增加或减少DCP-MTX或DCP-SRX，或对其中任意一台DCP-MTX或DCP-SRX进行重置后，应按照步骤2对系统重新进行IP排序，以避免设备间IP地址冲突。
• 为确保CEC控制有效，建议使用支持CEC功能的显示设备。
• 推荐使用高品质CAT线缆，如Cat6、AWG23或S/FTP线缆。有关HDBaseT传输线缆的规格要求，请访问：www.hdbaset.org/cable。

7. CEC 与 RS232 自动控制

DCP-SRX内置CEC与RS232串口控制器，如控制器设置为自动控制，设备将自动检测信号状态，根据信号状态发送相应CEC或串口指令，以开启或关闭端口的显示设备。DCP-SRX的CEC自动控制与RS232串口自动控制可通过网页版用户界面或Telnet进行设置，详情请参阅“8.1 网页版用户界面”与“8.2 TELNET”。

如开启CEC / RS232串口的自动控制：

• DCP-SRX将自动检测HDBT IN输入信号的状态。

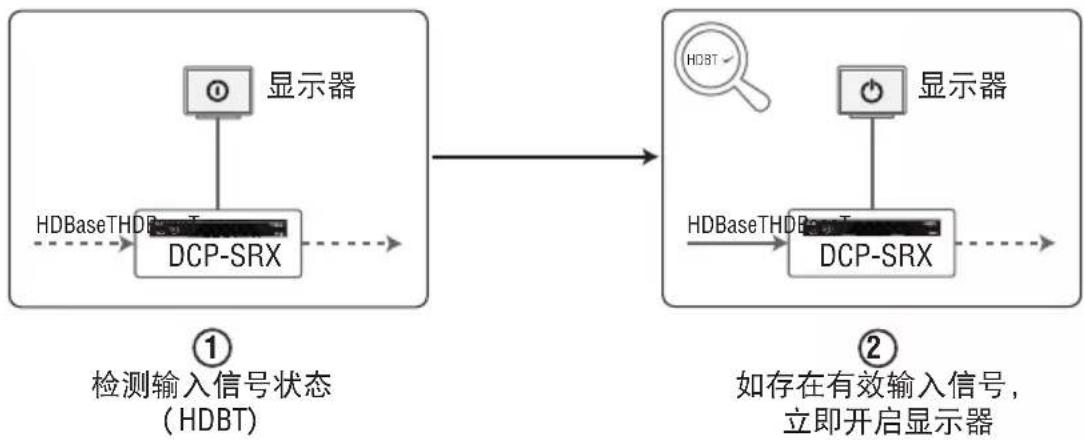

• DCP-SRX将开启显示设备（见下图）：

1) 如存在有效输入信号，DCP-SRX将发送CEC或RS232指令至HDMI OUT或RS232端口的显示设备，立即开启该显示设备。


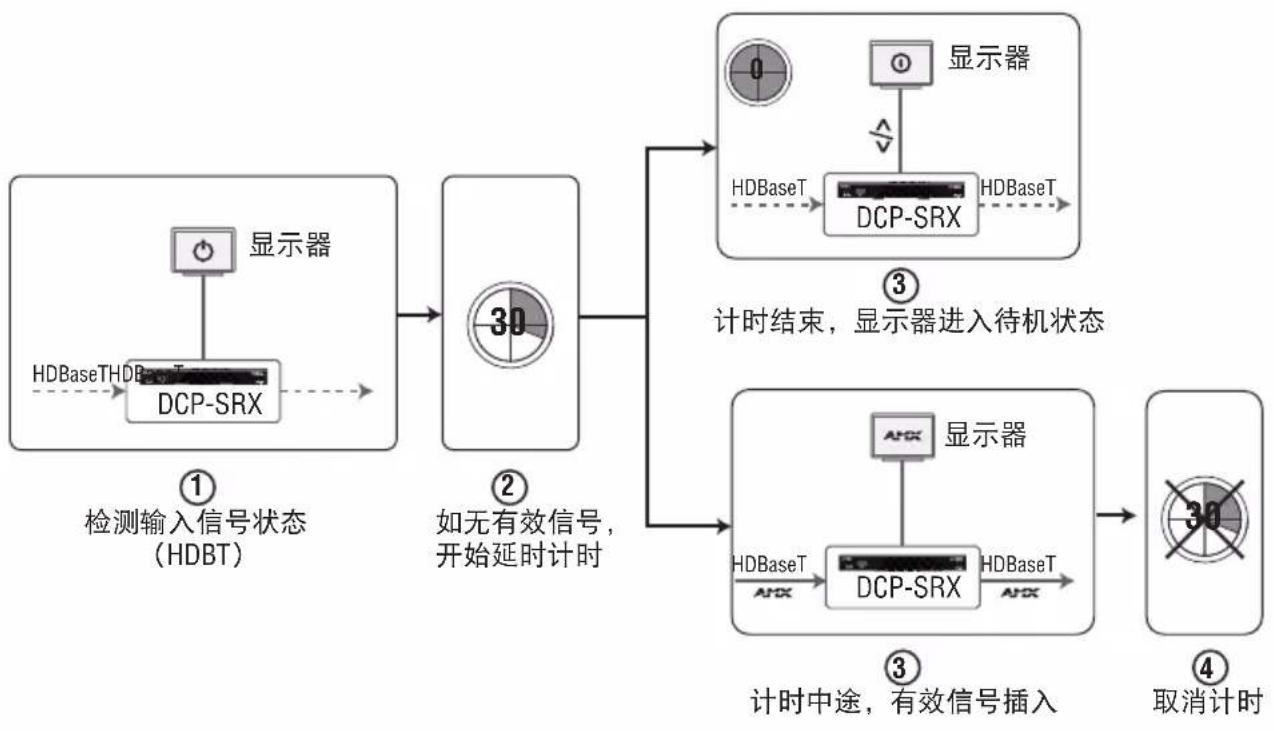

1) 如无有效输入信号，DCP-SRX将发送CEC或RS232指令至HDMI OUT或RS232端口的显示设备，并开始延时计时，直至显示设备进入待机状态。
2) 如延时计时中途插入有效信号输入，将自动取消计时。

注意：

- 为确保CEC或RS232串口自动控制的有效性，请使用支持CEC或RS232串口控制功能的显示设备。

8. 设置与控制

DCP-SRX将用户友好性融入产品设计，以最大程度提升用户在连接与控制过程中的便利体验。完成设备或系统连接后，用户可选择通过Telnet或DCP专有的网页版用户界面，完成对设备或系统的基础功能或高级设置的操作。

8.1 网页版用户界面

DCP系列产品设有专属的网页版用户界面，方便用户对DCP-SRX或DCP系统的基础或高级功能进行简易直观的配置。

该用户界面可通过现代浏览器访问，如Chrome、Safari、Firefox等。

首次登录该用户界面需使用DCP-SRX的默认IP地址 “192.168.1.122” 与登录密码 “admin”。

8.1.1 登录网页版用户界面

DCP-SRX网页版用户界面登录步骤：

1. 使用CatX线缆，将电脑连接至DCP-SRX的ETHERNET端口。
2. 将电脑设置为与DCP-SRX同一网段，即将电脑IP地址设置为192.168.1.xxx。
3. 在浏览器地址栏中输入DCP-SRX的IP地址（默认IP地址为192.168.1.122），按回车键进入。

AMX DCP Web Controller 192.168.1.122

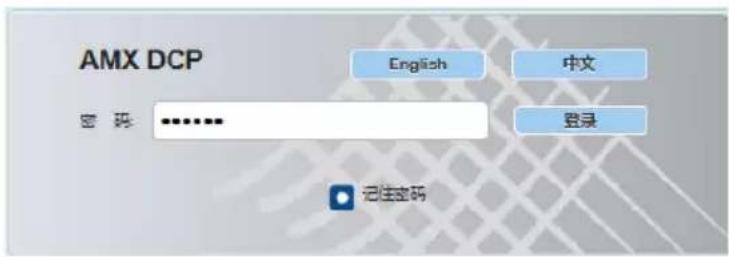

1. 在登录页面输入登录密码（默认登录密码为admin），选择语言，点击“登录”。

AMX DCP 密 码: …… English 中文 登录 记住密码

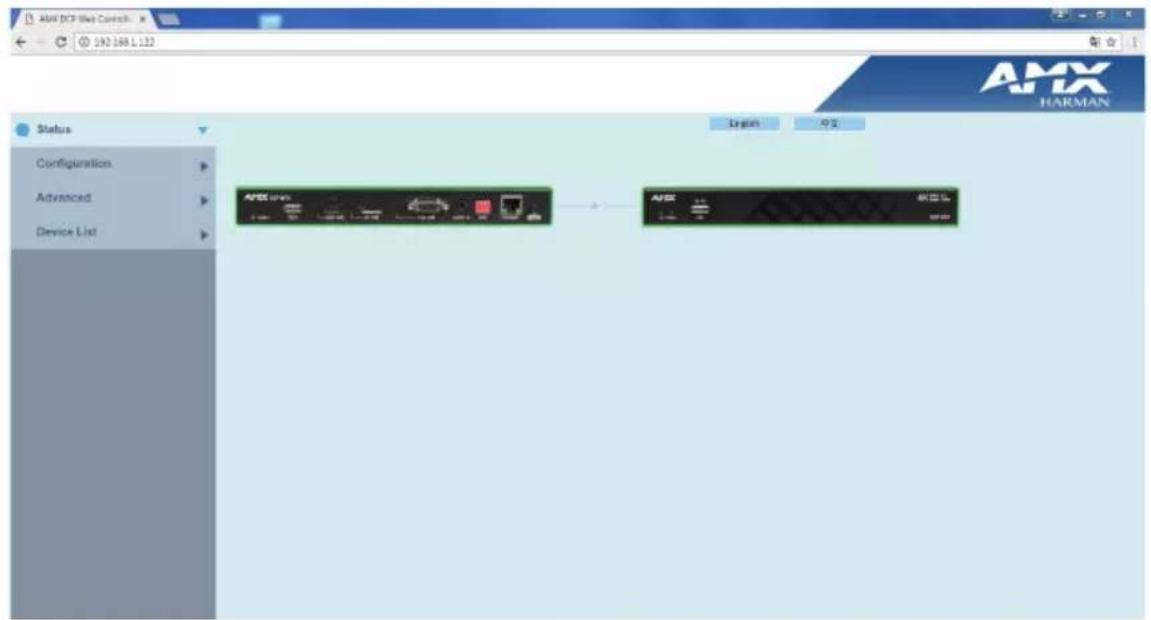

1. 登录成功后，将进入以下主页面。

AMX DCF Net Control 192 268 L 122 Status Configuration Advanced Device List APEX APEX 安装 API HARMAN

提示：

如忘记DCP-SRX的IP地址或登录密码，可使用RESET按键将设备恢复至出厂设置。详细操作请参阅“9. 恢复出厂设置”。

8.1.2 使用网页版用户界面

DCP-SRX的网页版用户界面设有四大板块：状态、配置、高级设置，以及设备列表。

状态 配置 高级设置 设备列表

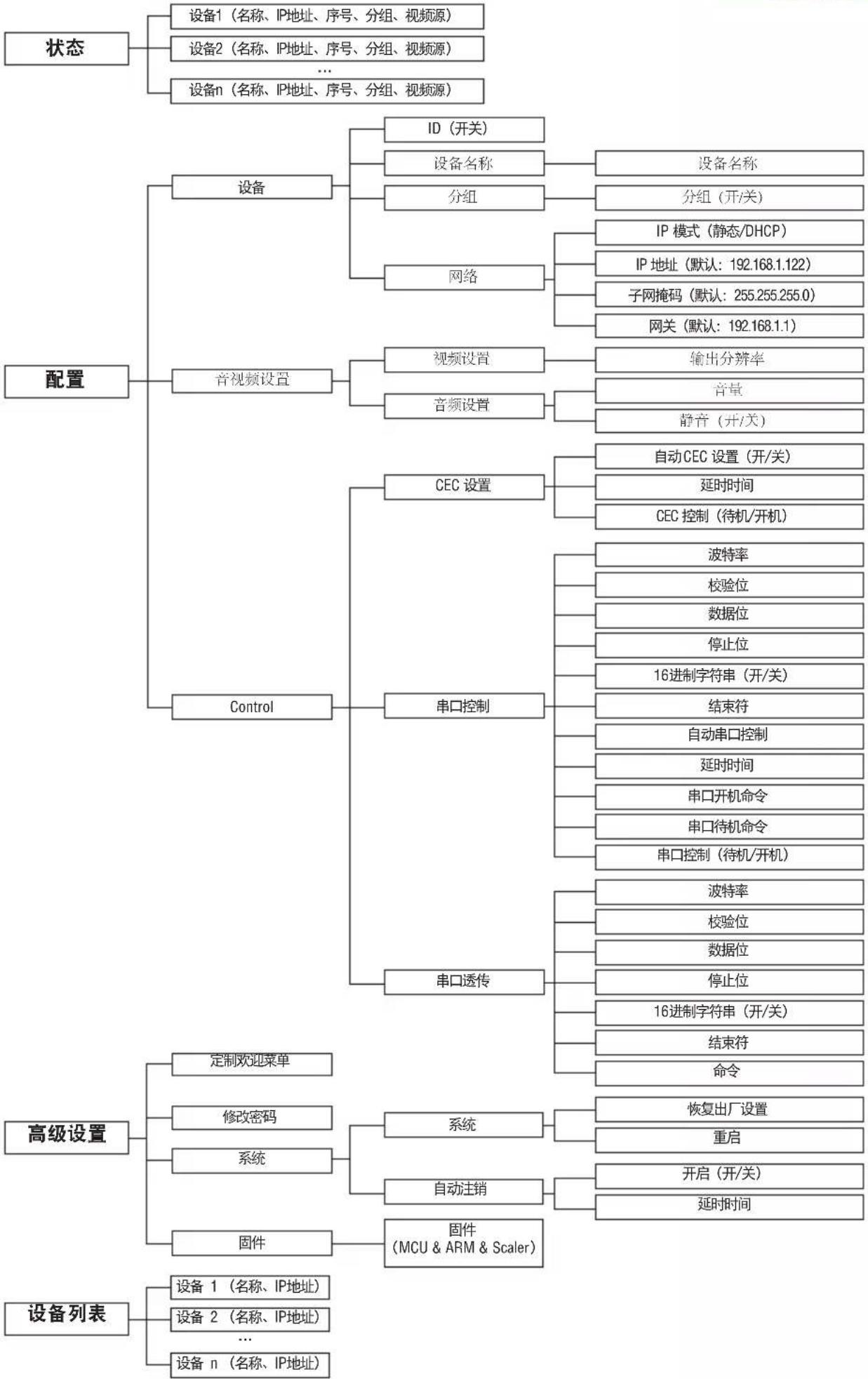

网页版用户界面的功能结构请参考下一页菜单结构图。以下章节将对该用户界面中各项功能进行详细介绍。

    F["配置"] --> G["设备"]
    F --> H["音视频设置"]
    F --> I["Control"]
    F --> J["串口控制"]
    F --> K["串口透传"]

    G --> L["ID（开关）"]
    G --> M["设备名称"]
    G --> N["分组"]
    G --> O["网络"]
    G --> P["视频设置"]
    G --> Q["音频设置"]

    H --> R["自动CEC设置（开/关）"]
    H --> S["延时时间"]
    H --> T["CEC控制（待机/开机）"]

    I --> U["串口控制"]
    I --> V["串口透传"]

    J --> W["波特率"]
    J --> X["校验位"]
    J --> Y["数据位"]
    J --> Z["停止位"]

    K --> AA["16进制字符串（开/关）"]
    K --> AB["结束符"]

    L --> AC["自动串口控制"]
    L --> AD["延时时间"]

    M --> AE["串口开机命令"]
    M --> AF["串口待机命令"]

    N --> AG["16进制字符串（开/关）"]
    N --> AH["结束符"]

    O --> AI["恢复出厂设置"]
    O --> AJ["重启"]

    P --> AK["开启（开/关）"]
    P --> AL["延时时间"]

    Q --> AM["自动注销"]
    Q --> AN["固件（MCU & ARM & Scaler）"]

    R --> AO["IP模式（静态/DHCP）"]
    R --> AP["IP地址（默认：192.168.1.122）"]
    R --> AQ["子网掩码（默认：255.255.255.0）"]
    R --> AR["网关（默认：192.168.1.1）"]

    S --> AS["输出分辨率"]
    S --> AT["音量"]
    S --> AU["静音（开/关）"]

    T --> AV["波特率"]
    T --> AW["校验位"]
    T --> AX["数据位"]
    T --> AY["停止位"]

    U --> AZ["16进制字符串（开/关）"]
    U --> BA["结束符"]

    V --> BB["波特率"]
    V --> BC["校验位"]
    V --> BD["数据位"]
    V --> BE["停止位"]

    W --> BF["16进制字符串（开/关）"]
    W --> BG["结束符"]

    X --> BH["恢复出厂设置"]
    X --> BI["重启"]

    Y --> BJ["开启（开/关）"]
    Y --> BK["延时时间"]

    Z --> BL["自动注销"]
    Z --> BM["固件（MCU & ARM & Scaler）"]

    AA --> BN["定制欢迎菜单"]
    AA --> BO["修改密码"]
    AA --> BP["系统"]
    AA --> BQ["固件"]

    AB --> BR["恢复出厂设置"]
    AB --> BS["重启"]

    AC --> BT["自动注销"]
    AC --> BU["固件（MCU & ARM & Scaler）"]

    AD --> BV["设备1（名称、IP地址）"]
    AD --> BW["设备2（名称、IP地址）"]
    AD --> BX["..."]
    AD --> BY["设备n（名称、IP地址）"]

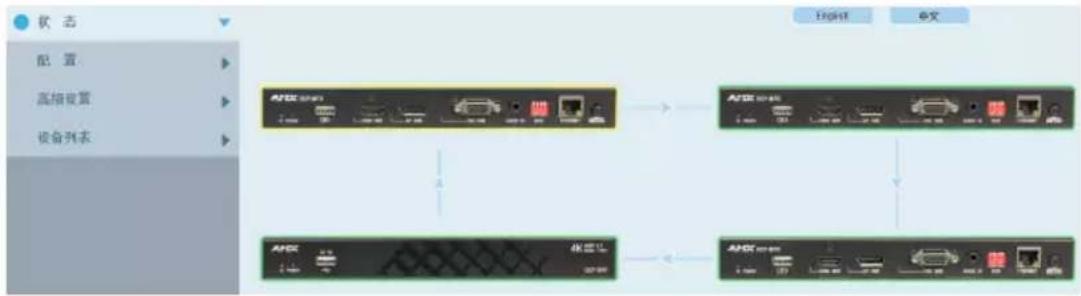

8.1.2.1 状态

• 黄色渐变：表示DCP设备处于ID开启状态（该设备的ID按键（配置 > 设备）处于开启状态，且前面板的ID指示灯持续闪烁）。
• 绿色渐变：表示DCP设备已成功连接，但处于ID关闭状态。
• 红色渐变：表示DCP设备未连接。

将鼠标悬停至DCP设备的上方，将弹出该设备的信息窗口。DCP-SRX将显示：名称、IP地址、序号、分组。

名称：DCP-SRX IP 地址：192 168 1.124 序号：4 分组：否

8.1.2.2 配置

配置板块设有设备、音视频设置、控制三大子菜单，用于对DCP-SRX的配置、输入信号以及CEC与RS232串口控制等参数进行相应设置。

设备

设备子菜单设有以下功能区：

• ID
- 设备名称
- 分组
- 网络

1) ID

ID按键用于查找DCP系统中的DCP-SRX设备。

ID 关

点击开启ID按键，检查DCP-SRX与其它DCP设备的ID LED指示灯。ID LED指示灯

处于闪烁状态的即为当前通过网页版用户界面访问的设备。

2）设备名称

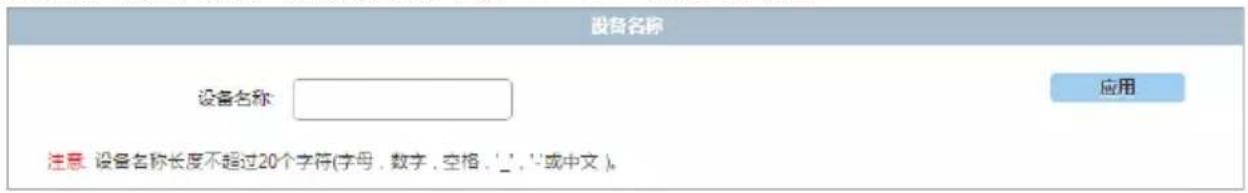

设备名称允许用户自行定义当前DCP-SRX设备的名称。

设备名称 设备名称: 应用 注意: 设备名称长度不超过20个字符(字母、数字、空格、‘_’、‘’或中文)。

注意：

设备名称长度不得超过20个字符，可包含中英文字符、数字、空格、“_”或“-”。

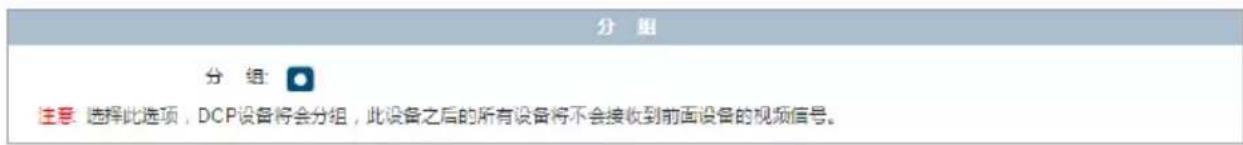

3）分组

通过开启部分DCP设备或DCP-SRX的分组按键，即可创建各类小型讨论组。创建后的小型讨论组等同于独立的链形模式系统，组内的信号将无法传输至下游DCP设备。

分组 分组: 注意: 选择此选项, DCP设备将会分组, 此设备之后的所有设备将不会接收到前面设备的视频信号。

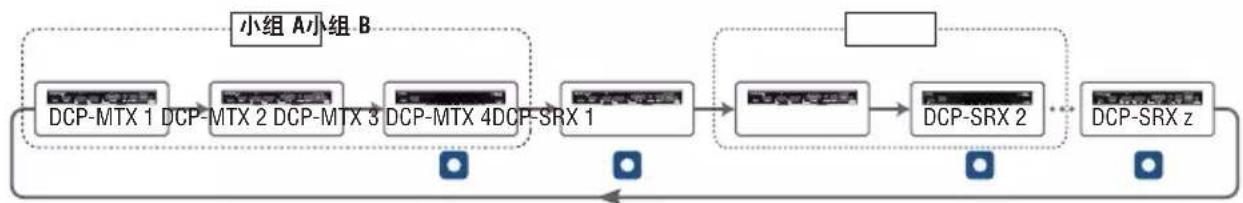

示例：

如需在以下环形模式系统中创建小组A（含DCP-MTX 1-2与DCP-SRX 1）与小组B（含DCP-MTX 4与DCP-SRX 2）：

创建小组A：同时开启DCP-SRX z与DCP-SRX 1的分组按键。

创建小组B：同时开启DCP-MTX 3与DCP-SRX 2的分组按键。

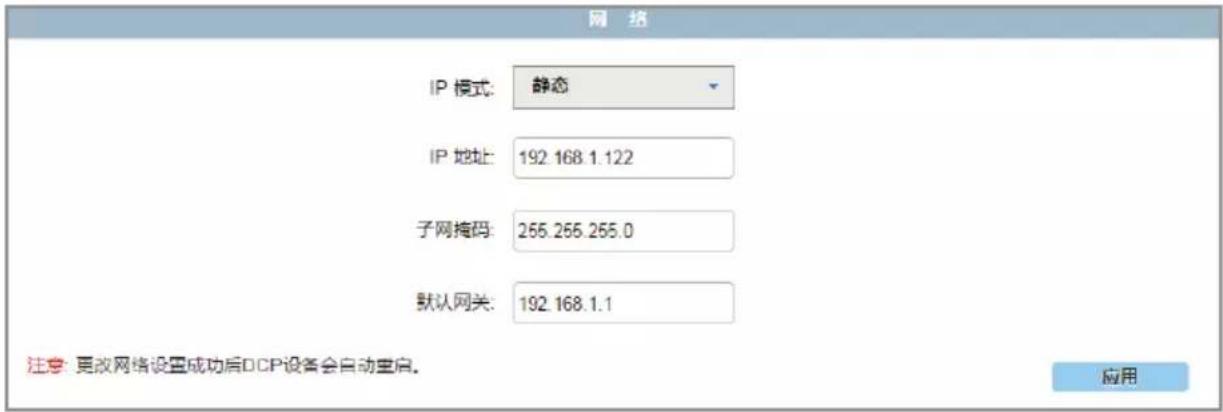

4）网络

网络功能区允许用户对设备的网络配置，如IP模式、IP地址、子网掩码与网关等参数进行设置。

DCP-SRX的默认网络设置为静态IP模式、IP地址“192.168.1.122”、子网掩

码 “255.255.255.0”、网关 “192.168.1.1”。

网络 IP 模式: 静态 IP 地址: 192.168.1.122 子网掩码: 265.265.265.0 默认网关: 192.168.1.1 注意: 更改网络设置成功后DCP设备会自动重启。 应用

如设备所在系统可能存在IP地址冲突，用户可通过该功能区对本设备的网络参数进行修改。

注意：

更改网络设置后，DCP设备将自动重启。

音视频设置

音视频子菜单设有以下功能区：

• 视频输出分辨率
• 音频音量与静音

1）输出分辨率

输出分辨率功能区用于设置DCP-SRX的输出分辨率。DCP-SRX的默认输出分辨率为“自动缩放”（即背面板SCALER缩放拨码开关为0 0 0 0）。

如需通过网页版用户界面对DCP-SRX的输出分辨率进行设置，请先将背面板的SCALER缩放拨码开关拨至1001。

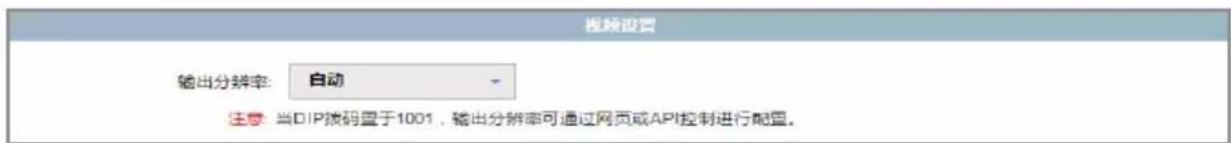

视频设置 输出分辨率: 自动 注意 当DIP拨码置于1001，输出分辨率可通过网页或API控制进行配置。

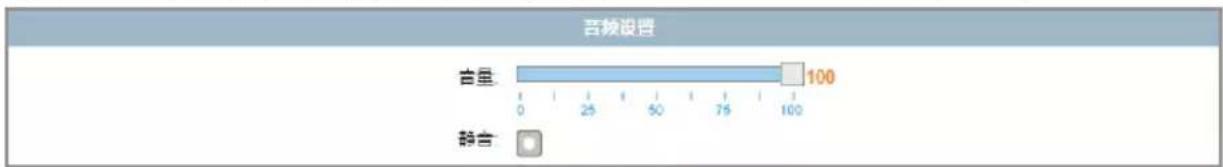

2）音量与静音

音量与静音功能区用于调节输出音频信号的音量水平（通过调节水平式音量指示器）或对输出音频进行静音/取消静音设置（通过点击静音按键）。

音量设置 音量 100 静音

控制

控制子菜单设有以下功能区：

• CEC设置
• RS232串口控制
• RS232串口透传

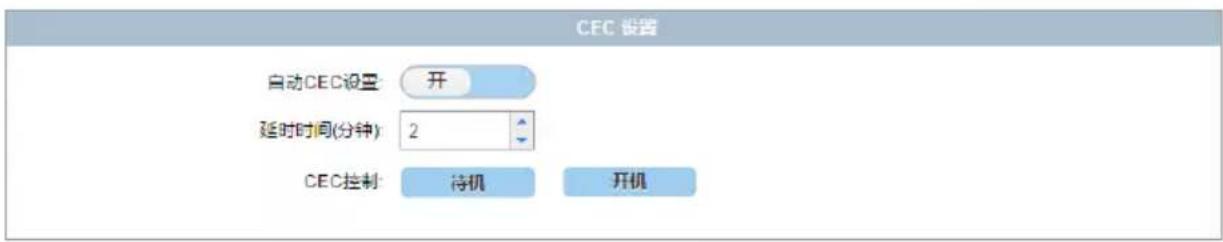

1）CEC设置

DCP-SRX内置CEC控制器，如设置为自动控制状态，设备将根据输入信号状态，自动开启或关闭HDMI OUT端口的显示设备。

为确保CEC自动控制的有效性，请使用支持CEC控制的显示设备。

CEC 设置 自动CEC设置: 开 延时时间(分钟): 2 CEC控制: 待机 开机

- 自动CEC设置（开/关）：点击该按键可开启或关闭设备的CEC自动控制功能。如开启CEC自动控制，DCP-SRX将自动检测输入信号状态，发送相应CEC指令，开启或关闭HDMI OUT端口的显示设备：1）如无有效输入信号，DCP-SRX将发送CEC待机指令至HDMI OUT端口的显示设备，令其进入待机状态；2）如插入有效输入信号，DCP-SRX将发送CEC开机指令至HDMI OUT端口的显示设备，令其进入开机状态。

• 延时时间（分钟）：用于设置显示设备收到CEC指令直至进入待机状态的响应时间。时间范围为0 - 30分钟。
• CEC控制：点击相应按键，手动控制HDMI OUT端口处显示设备的待机或开机状态。

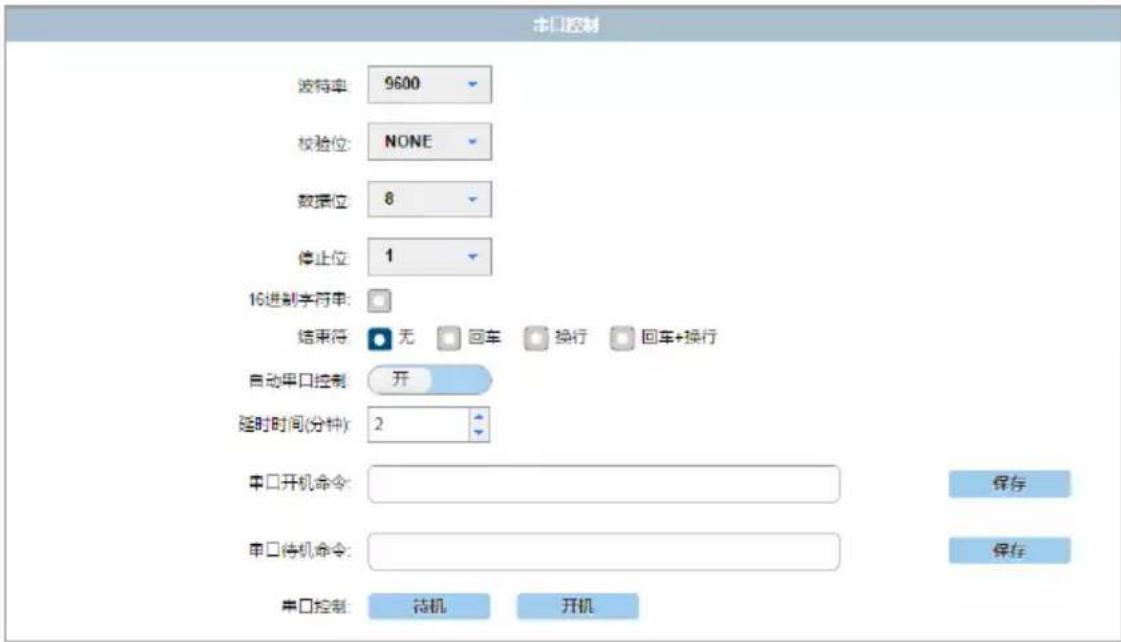

2）RS232串口控制

DCP-SRX内置RS232串口控制器，如设置为自动控制状态，设备将根据输入信号状态，发送相应RS232指令，自动开启或关闭RS232端口的显示设备。

串口控制 波特率: 9600 校验位: NONE 数据位: 8 停止位: 1 16进制字符串: 结束符: 无 回车 换行 回车+换行 自动串口控制: 开 延时时间(分钟): 2 串口开机命令: 串口待机命令: 串口控制: 待机 开机 保存 保存

• 波特率：设置RS232端口处显示设备的波特率。
• 校验位：设置RS232端口处显示设备的校验位。
• 数据位：设置RS232端口处显示设备的数据位。
• 停止位：设置RS232端口处显示设备的停止位。
• 16进制字符串（开/关）：点击按键开启或关闭十六进制命令格式。
• 结束符：选择命令结束符。
• 自动串口控制（开/关）：点击按键开启或关闭自动串口控制功能。如开启自动串口控制，DCP-MTX将自动检测输入信号状态，发送相应RS232指令，开启或关闭RS232端口的显示设备：1）如无有效输入信号，DCP-MTX将发送RS232待机指令至RS232端口的显示设备，令其进入待机状态；2）如插入有效输入信号，DCP-MTX将发送RS232开机指令至RS232端口的显示设备，令其进入开机状态。
• 延时时间（分钟）：用于设置显示设备收到RS232指令直至进入待机状态的响应时间。时间范围为0 - 30分钟。
• 串口开机命令：输入串口开机命令，点击“保存”。
• 串口待机命令：输入串口待机命令，点击“保存”。
• 串口控制：点击相应按键，手动控制RS232端口处显示设备的待机或开机状态。

3）RS232串口透传

RS232串口透传用于通过网络手动发送串口命令至已连接的RS232端口输出设备，从而实现对输出设备的控制。

未口选传 波特率: 9600 校验位: NONE 数据位: 8 停止位: 1 16进制字符串: 结束符: 无 回车 换行 回车+换行 命 令: 发送

• 波特率：设置RS232端口处显示设备的波特率。
• 校验位：设置RS232端口处显示设备的校验位。
• 数据位：设置RS232端口处显示设备的数据位。
• 停止位：设置RS232端口处显示设备的停止位。
• 16进制字符串（开/关）：点击按键开启或关闭十六进制命令格式。
• 结束符：选择命令结束符。
• 命令：输入串口命令，点击“发送”。

8.1.2.3 高级设置

高级设置子菜单包含以下功能区：定制欢迎菜单、修改密码、系统、固件，用于自定义欢迎菜单、修改登录密码、重置或重启DCP-SRX、设置用户界面的自动注销，以及更新设备固件等。

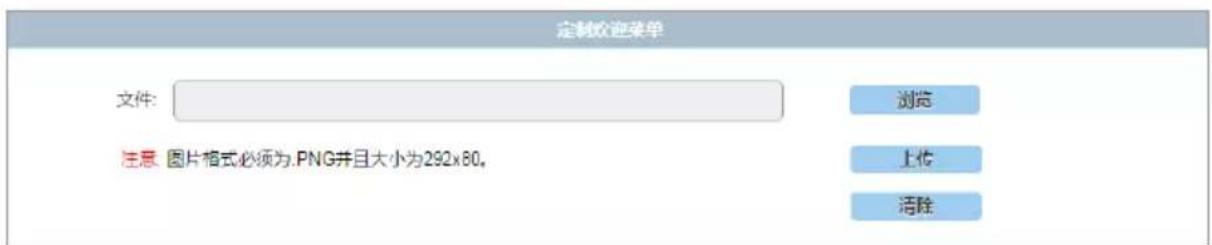

定制欢迎菜单

定制欢迎菜单允许用户上载自定义标识或欢迎图片，并通过页面左上角显示。

定制欢迎菜单 文件: 浏览 注意 图片格式必须为.PNG并且大小为292x80。 上传 清除

• 浏览：点击搜索新标识或欢迎图片。
• 上传：点击上传并显示新标识或欢迎图片。
• 清除：点击清除已应用的标识或欢迎图片。

注意：新标识或欢迎图片必须为PNG格式，且不得超过292x80像素。

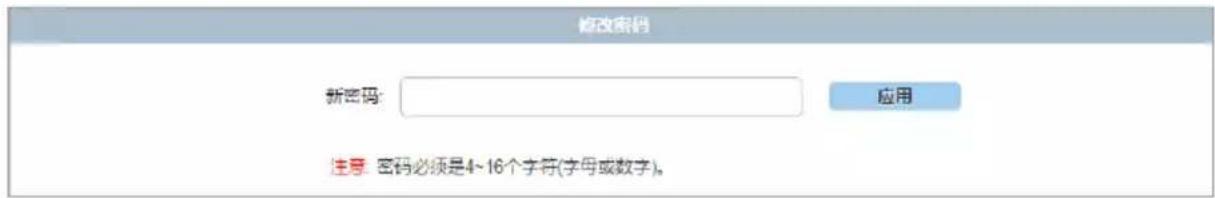

修改密码

修改密码功能区用于设置新的用户界面登录密码。

修改密码 新密码: 应用 注意: 密码必须是4~16个字符(字母或数字)。

- 应用：输入新密码，点击“应用”，新密码即生效。

注意：

新密码必须包含4-16个字符，包含字母或数字。

提示：

如忘记设备IP地址或登录密码，可使用后面板处RESET按键，将设备恢复至出厂设置。详细步骤，请参阅“9. 恢复出厂设置”。

系统

系统功能区用于恢复设备至出厂设置、重启设备，以及设置用户界面的自动注销。

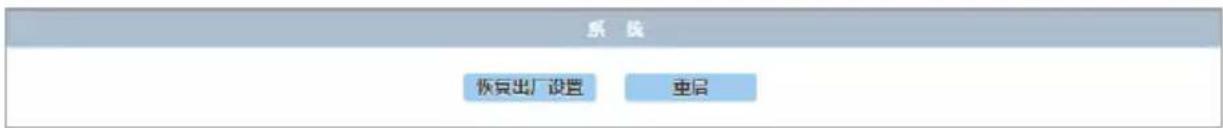

1）系统

系统功能区用于恢复设备至出厂设置以及重启设备。

系统 恢复出厂设置 重启

• 恢复出厂设置：点击该按键，设备将恢复至出厂设置。
• 重启：点击该按键，设备将重启。

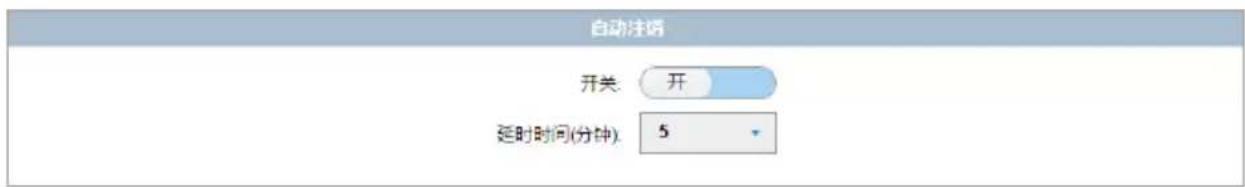

2）自动注销

自动注销用于开启或关闭网页版用户界面的自动登出功能。

自动注释 开关: 开 延时时间(分钟): 5

• 开关：点击开启或关闭自动注销功能。如设置为开启，网页版用户界面将在闲置超过延时时间后，自动登出操作页面，并返回登录页面。
• 延时时间（分钟）：设置用户界面自闲置至自动登出的响应时间。

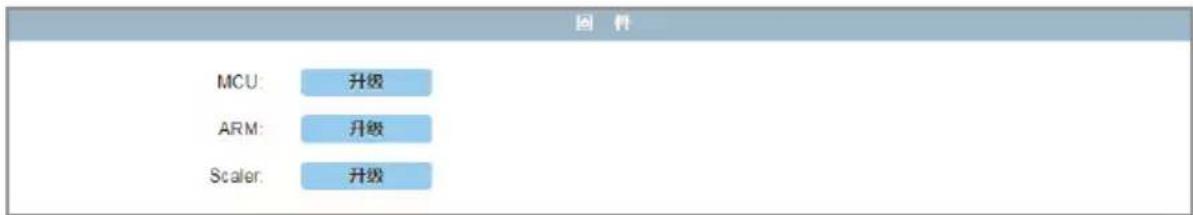

固件

固件功能区用于查询或升级当前MCU、ARM与缩放芯片固件版本。

固件 MCU: 升级 ARM: 升级 Scaler: 升级

1）MCU芯片升级步骤：

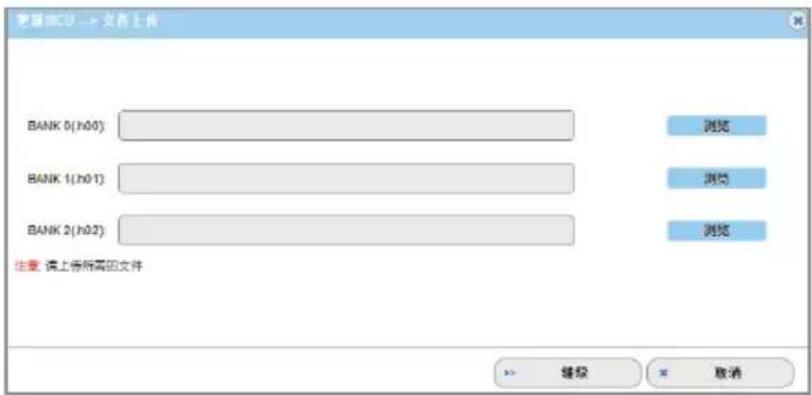

步骤1：点击MCU“更新”按键，页面将弹出以下窗口。

更名BCU -> 文件上传 BANK 0(h00) BANK 1(h01) BANK 2(h02) 注意:请上传所需的文件 浏览 浏览 浏览 >> 缓慢 × 取消

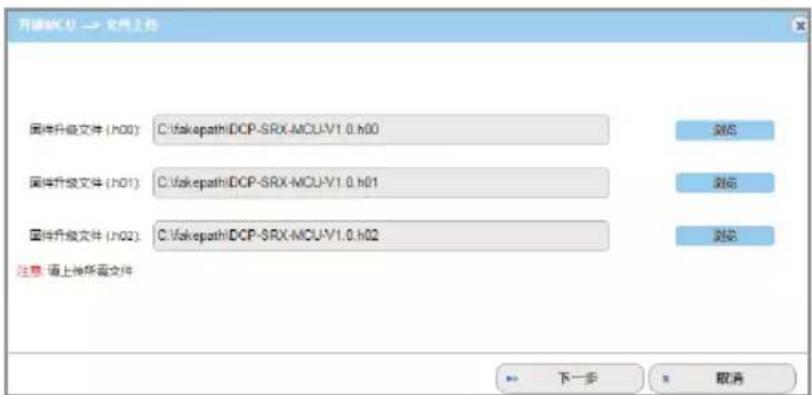

步骤2：点击各“浏览”按键，搜索并选择相应升级数据文件。点击“继续”，开始上传升级文件。

注意：选择升级数据文件时，请注意文件尾缀（.h00/.h01/.h02）应与导航菜单中尾缀提示相同。

开始(N) → 文件(F) 属性升级文件 (h00) C:\fakepath\DCP-SRX-MCU-V1.0.h00 属性升级文件 (h01) C:\fakepath\DCP-SRX-MCU-V1.0.h01 属性升级文件 (h02) C:\fakepath\DCP-SRX-MCU-V1.0.h02 注意: 请上拨所选文件 下一步 取消

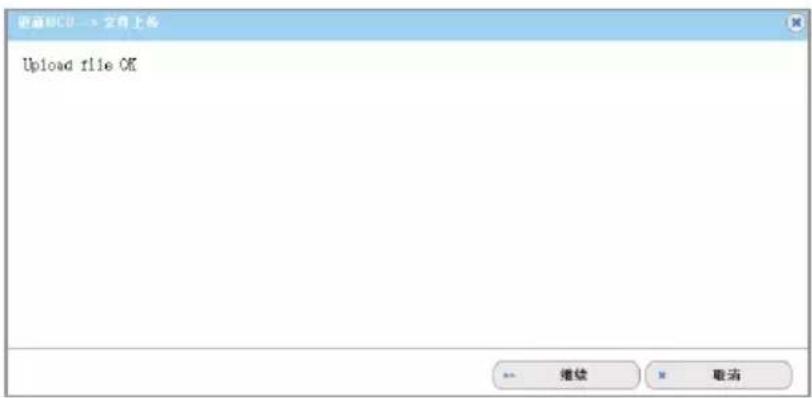

步骤3：上传完成后，页面将弹出下方对话框。点击“继续”，开始升级。

卸载NCCU -> 支持上库 Upload file OK -- 继续 取消

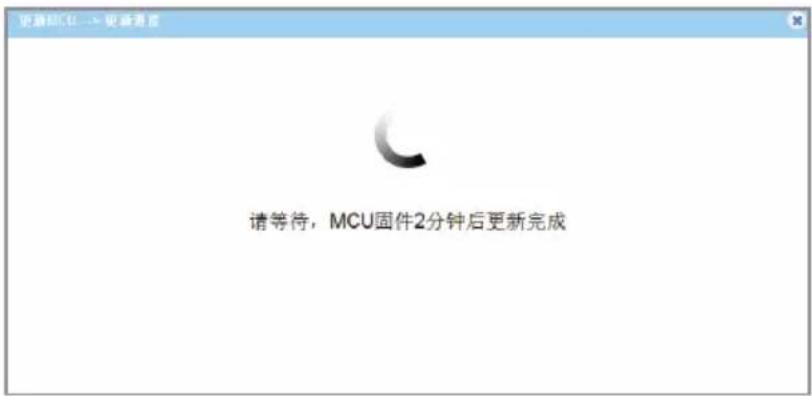

步骤4：MCU芯片升级，时长约两分钟。

请等待，MCU固件2分钟后更新完成

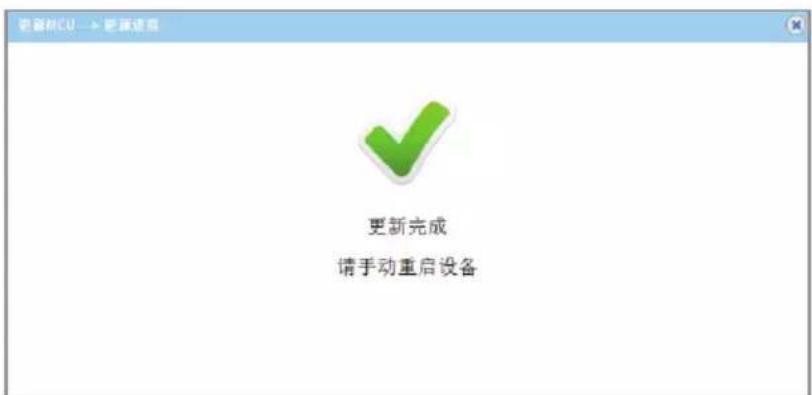

步骤5：升级完成后，按照下方页面中提示，手动重启设备。

更新完成 请手动重启设备

2）ARM芯片升级步骤：

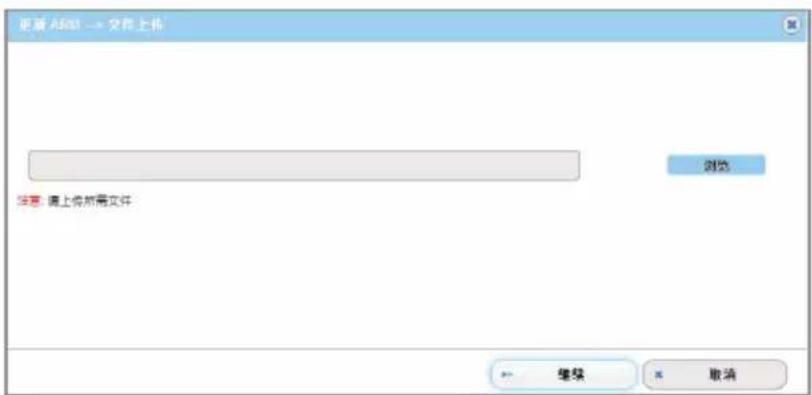

步骤1：点击ARM“更新”按键，页面将弹出以下窗口。

更新 A5801 → 交易上传 浏览 注意: 调上将所需文件 → 填充 × 取消

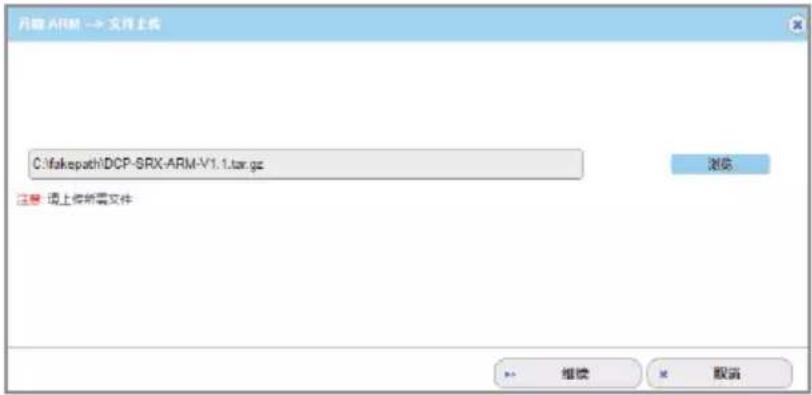

步骤2：点击“浏览”按键，搜索并选择相应升级数据文件。点击“继续”，开始上传升级文件。

月曜 ARM → 文件上传 C:\makepath\DCP-SRX-ARM-V1.1.tar.gz 注意 请上传所需文件 浏览 继续 取消

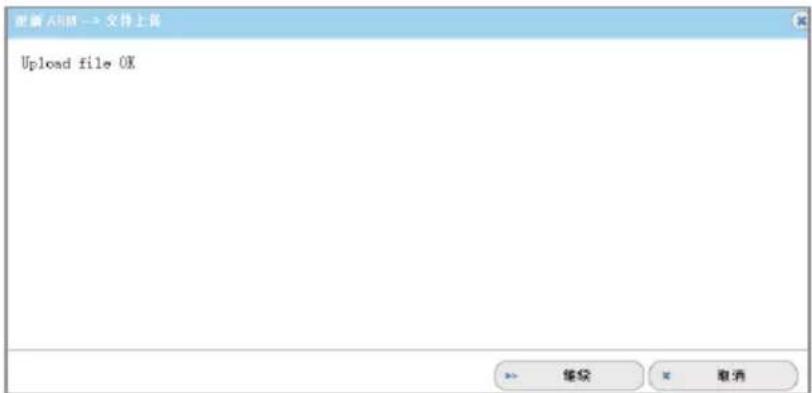

步骤3：上传完成后，页面将弹出下方对话框。点击“继续”，开始升级。

配置 A:\Program Files\支持上传 Upload file OK >> 继续 取消

步骤4：ARM升级，时长约一分钟。

更新A 更新B 更新中...

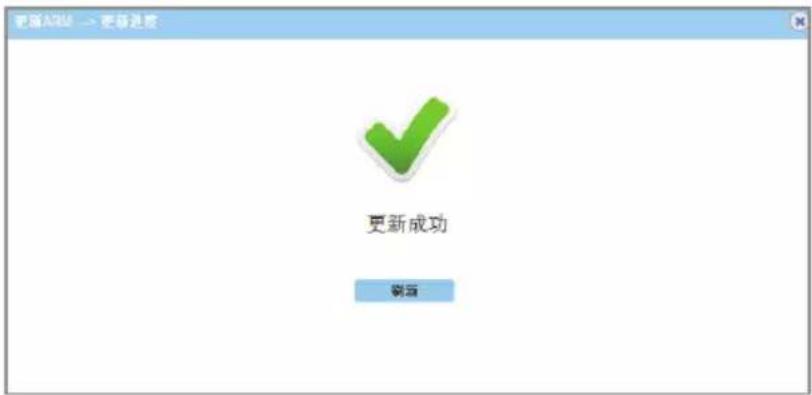

步骤5：升级完成后，页面将弹出下方对话框，点击“刷新”。

更新功能 → 更新进度 更新成功 刷新

3）更新缩放芯片步骤：

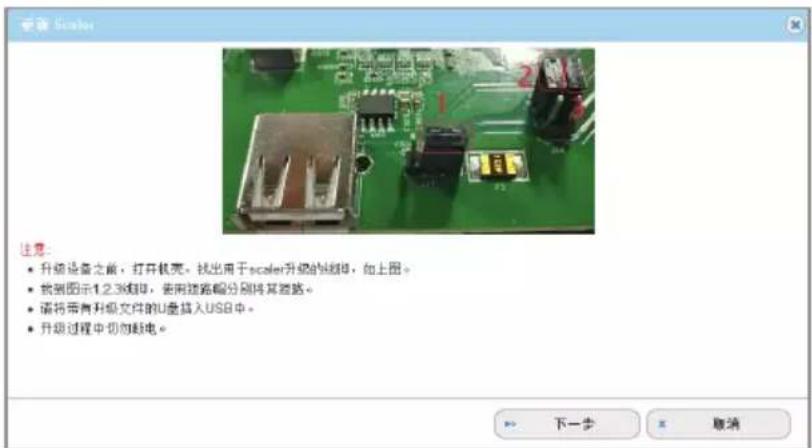

步骤1：打开机身，找出用于缩放芯片升级的线脚（见图中1、2、3），并将其短路。将存有缩放芯片升级文件的USB闪存盘插入USB接口（前面板）。点击SCALER“更新”按键，页面将弹出下方对话框。点击“下一步”。

注意： • 升级设备之前，打开板壳。找出用于scaler升级的超印，如上图。 • 按图示1.2.3超印，使用道路幅分别将其道路。 • 请将带有升级文件的U盘插入USB中。 • 升级过程中切勿超电。

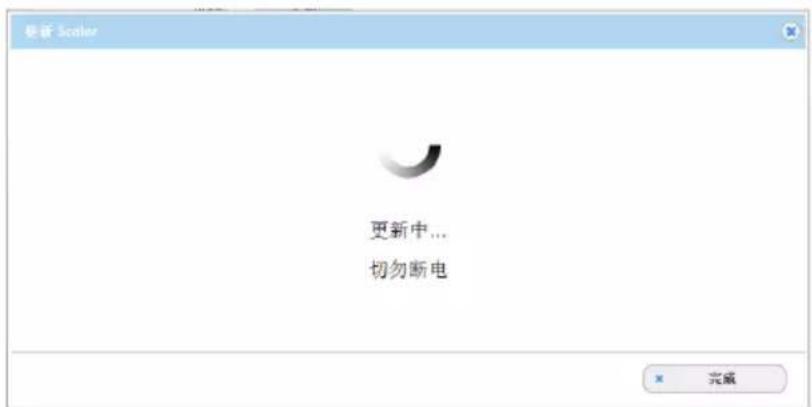

步骤2：缩放芯片升级，时长约一分钟。

更新 Semester 更新中... 切勿断电 完成

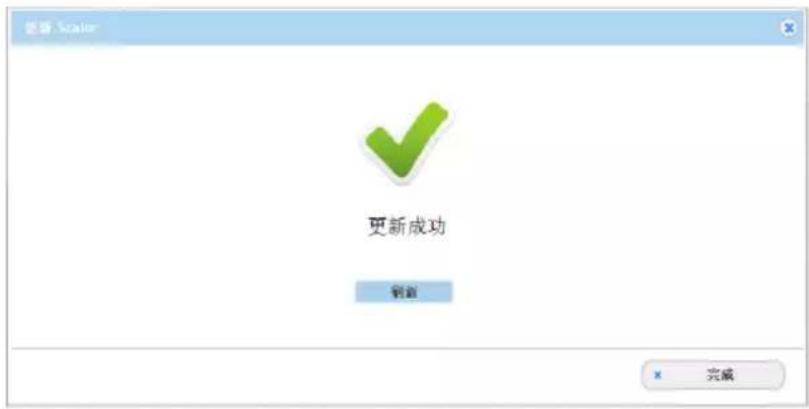

步骤3：升级完成后，页面将弹出下方对话框，点击“刷新”。

更新 更新成功 刷新 完成

8.1.2.4 设备列表

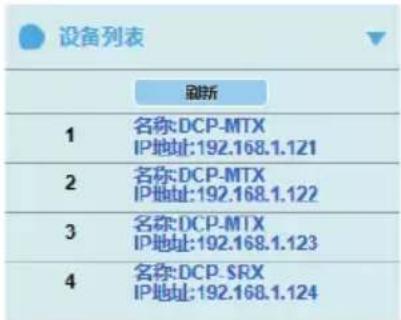

设备列表子菜单按设备顺序显示当前DCP-SRX以及与之连接的其它设备，显示其设备名称与IP地址。

设备列表 刷新 1 名称:DCP-MTX IP地址:192.168.1.121 2 名称:DCP-MTX IP地址:192.168.1.122 3 名称:DCP-MTX IP地址:192.168.1.123 4 名称:DCP-SRX IP地址:192.168.1.124

• 刷新：点击刷新设备列表。
• 设备列表：点击设备信息（蓝色字体）即可导航至该设备的网页版用户界面。

8.2 TELNET

DCP-SRX支持Telnet控制，允许用户通过网络访问设备，并对设备进行配置与控制。

进行Telnet控制前，请确保控制设备（如电脑）与DCP-SRX之间连接正常。

执行Telnet操作，需使用DCP-SRX的两项网络参数：

• IP地址：DCP-SRX出厂时的默认IP地址为192.168.1.122，但可能在IP排序后变更。进行Telnet控制时，需使用DCP-SRX最新的IP地址。
• 端口：DCP-SRX的端口为23。

详细控制指令，请参阅“附录：API指令集”。

9. 恢复出厂设置

DCP-SRX背面板设有RESET物理按键，用于恢复设备至出厂设置。

操作步骤：

1. 使用回形针，长按背面板处RESET按键5秒。
2. 前面板处输入LED指示灯（HDMI IN、DP IN与VGA IN）闪烁两次。
3. 重启设备。

附录：API指令集

编号	功能	详细内容
		语法 示例
1	设置设备的分组功能	命令:CGRO#SW#T返回:CGRO#SW#T参数:※ GRO#: # = {0, 1} // {0, 1}:{self, all}※ SW#: # = {0, 1} // {0, 1}:{off, on}描述:设置当前设备的分组功能	命令:CGRO0SW1T返回:CGRO0SW1T描述:开启设备的分组功能
2	查询设备的分组状态	命令:SGROT返回:SGROT(value)参数:※ value = {0, 1} // {0, 1}:{off, on}描述:查询设备的分组状态	命令:SGROT返回:SGROT(1)描述:设备已开启分组功能
3 设置ID状态以查询设备位置		命令:CLED#T返回:CLED#T参数:※ LED#: # = {0, 1} // {0, 1}:{off, on}描述:设置ID状态以查询设备位置	命令:CLED1T返回:CLED1T描述:开启ID
4 查询ID状态		命令:SLEDT返回:SLEDT(value)参数:※ value = {0, 1} // {0, 1}:{off, on}描述:查询ID状态	命令:SLEDT返回:SLEDT(1)描述:ID已开启
5	设置音量	命令:CVA#T返回:CVA#T描述:VA#: # = {0~100}	命令:CVA100T返回:CVA100T描述:设置音量至100
6	设置音量	命令:SVT返回:SVT(value)描述:value: # = {0~100, M}	命令:SVT返回:SVT(100) or SVT(M)描述:音量为100。如查询结果为(M),则为静音
7	开启静音	Syntax命令:CVMT返回:CVMT描述:开启静音	命令:CVMT返回:CVMT描述:开启静音
8	关闭静音	命令:CVUT返回:CVUT描述:关闭静音	命令:CVUT返回:CVUT描述:关闭静音
9	设置输出分辨率	命令:CR#T返回:CR#T描述: R\#: \# = \10, 11 ...18 // \10, 11 ...18 : \10:Auto 11:1024x768@6012:1280x720@6013:1280x800@6014:1280x1024@6015:1920x1080@6016:1920x1200@6017:3840x2160@3018:3840x2160@60\}Auto (根据显示器选择最佳输出分辨率)	命令:CR18T返回:CR18T描述:设置输出分辨率为3840x2160@60
10	查询输出分辨率	命令:SRT返回:SRT(value)描述:※ value = {1...8, 11...18} // {0, 1...18}: {1:Fix 1024x768@602:Fix 1280x720@603:Fix 1280x800@604:Fix 1280x1024@605:Fix 1920x1080@606:Fix 1920x1200@607:Fix 3840x2160@308:Fix 3840x2160@6011: AUTO 1024x768@6012: AUTO 1280x720@6013: AUTO 1280x800@6014: AUTO 1280x1024@6015: AUTO 1920x1080@6016: AUTO 1920x1200@6017: AUTO 3840x2160@3018: AUTO 3840x2160@60\}Auto (根据显示器选择最佳输出分辨率)	命令:SRT返回:SRT(8)描述:输出分辨率为Fix 3840x2160@60 or Auto 3840x2160@60
11	通过CEC控制显示器开机与待机	命令:CSP#T返回:CSP#T参数:※ SP#: # = {0, 1} // {0, 1}:{off, on}描述:通过CEC控制显示器开机与待机	命令:CSPOT返回:CSPOT描述:令HDMI OUT端口显示器进入待机状态
12	设置CEC自动控制显示器的开机与待机功能	命令:CSPA#T返回:CSPA#T参数:※ SPA#: # = {0, 1} // {0, 1}:{off, on}描述:开启或关闭CEC自动控制功能	命令:CSPA1T返回:CSPA1T描述:开启CEC自动控制功能
13 查询	CEC自动控制状态	命令:SSPAT返回:SSPAT(value)参数:※ value = {0, 1} // {0, 1}:{off, on}描述:查询CEC自动控制的开启或关闭状态	命令:SSPAT返回:SSPAT(1)描述:CEC自动控制状态为开启
14	设置CEC自动控制的延时时间	命令:CD#SPT返回:CD#SPT参数:※ D#: # = {0, 1, ...30}描述:设置CEC自动控制的延时时间	命令:CD2SPT返回:CD2SPT描述:设置CEC自动控制的延时时间为2分钟
15	查询CEC自动控制的延时时间	命令:SDSPT返回:SDSPT(value)参数:※ value = {0, 1, ...30}描述:查询CEC自动控制的延时时间	命令:SDSPT返回:SDSPT(2)描述:CEC自动控制的延时时间为2分钟
16	设置串口波特率	命令:CUBD#T返回:CUBD#T参数:※ SOR#: # = {9600, 19200, 38400, 57600, 115200}描述:设置串口波特率	命令:CUBD115200T返回:CUBD115200T描述:设置串口波特率为115200
17	设置串口结束符	命令:CUED#T返回:CUED#T参数:※ UED#: # = {1, 2, 3, 4} // {1, 2, 3, 4}:{null, cr, If, crIf}描述:设置串口结束符	命令:CUED4T返回:CUED4T描述:设置串口结束符为crIf (“\r\n”).
18	设置串口停止位	Syntax命令:CUBI#T返回:CUBI#T参数:※ UBI#: # = {0, 2} // {0, 2}:{1bit, 2bit}描述:设置串口停止位	命令:CUBI0T返回:CUBI0T描述:设置串口停止位为1
19	设置串口校验位	命令:CUPA#T返回:CUPA#T参数:※ UPA#: # = {0, 1, 2} // {0, 1, 2}:{null, odd, even}描述:设置串口校验位	命令:CUPA1T返回:CUPA1T描述:设置串口校验位为奇数
20 编辑	16位进制串口命令	命令:CPW#PAR#T返回:CPW#PAR#T参数:※ PW#: # = {0, 1} // {0, 1}:{off, on}※ PAR#: # = {hex1 hex2 ... hex64} // {hex1 hex2 ... hex64}:{hex1, hex2... hex64, is ASC II string of hex value. For example, string “123”, convert to correct format string is“31 32 33”}描述:编辑16位进制串口命令	命令:CPWOPAR 70 77 72 20 6FT返回:CPWOPAR 70 77 72 20 6FT描述:设置投影仪的开机命令为70 77 72 20 6F
21 设置	Telnet透传	命令:CNE#T返回:CNE#T参数:※ NE#: # = {hex1 hex2 ... hex64} // {hex1 hex2 ... hex64}:{hex1, hex2... hex64, is ASC II string of hex value. For example, string “123”, convert to correct format string is“31 32 33”}描述:设置Telnet透传	命令:CNE 00 01 02 03T返回:CNE 00 01 02 03T描述:设置Telnet透传
22	设置通过串口开机或关机	命令:CUPW#T返回:CUPW#T参数:※ UPW#: # = {0, 1} // {0, 1}:{off, on}描述:设置通过串口开机或关机	命令:CUPW0T返回:CUPW0T描述:设置通过串口关机
23	设置开启或关闭串口的自动控制功能	命令:CUAU#T返回:CUAU#T参数:※ UAU#: # = {0, 1} // {0, 1}:{off, on}描述:设置开启或关闭串口的自动控制功能	命令:CUAU1T返回:CUAU1T描述:开启串口的自动控制功能
24	查询串口的自动控制功能	命令:SUAUT返回:SUAUT(value)参数:※ value = {0, 1} // {0, 1}:{off, on}描述:查询串口的自动控制功能	命令:SUAUT返回:SUAUT(1)描述:串口的自动控制功能为开启
25	设置串口自动控制的延时时间	命令:CPWD#T返回:CPWD#T参数:※ D#: # = {0, 1, ...30}描述:设置串口自动控制的延时时间	命令:CPWD2T返回:CPWD2T描述:设置串口自动控制的延时时间为2分钟
26	查询串口自动控制的延时时间	命令:SPWDT返回:SPWDT(value)参数:※ value = {0, 1, ...30}描述:查询串口自动控制的延时时间	命令:SPWDT返回:SPWDT(2)描述:串口自动控制的延时时间为2分钟
27	恢复出厂设置	命令:~SYSR!返回:~SYSR!描述:恢复系统的出厂设置	命令:~SYSR!返回:~SYSR!描述:恢复系统至出厂设置
28	重启系统	命令:~APP!返回:~APP!描述:重启系统	命令:~APP!返回:~APP!描述:重启系统
29	查询固件版本	命令:~VER!返回:~VER!( ^^^ )描述:查询固件版本	命令:~VER!返回:~VER!( 1.0 )描述:固件版本为1.0
30 设置静态IP地址		命令:CIPxx.xx.xx.xxMASKxx.xx.xx.xxT返回:CIPxx.xx.xx.xxMASKxx.xx.xx.xxT描述:IPxx.xx.xx.xx = {ipaddress}MASKxx.xx.xx.xx = {mask}	命令:CIP192.168.1.122MASK255.255.255.0gw192.168.1.1T返回:CIP192.168.2.122MASK255.255.255.0gw192.168.1.1T描述:设置静态IP地址为192.168.2.122、子网掩码为255.255.255.0、网关为192.168.1.1
31 设置采用DHCP IP地址		命令:CDHCPT返回:CDHCPT描述:设置采用DHCP IP地址	命令:CDHCPT返回:CDHCPT描述:采用DHCP IP地址
32 查询IP地址		命令:SIPT返回:SIPT(IP:xx.xx.xx.xx MASK:xx.xx.xx.xx)描述:IPxx.xx.xx.xx = {ipaddress}MASKxx.xx.xx.xx = {mask}	命令:SIPT返回:SIPT(IP:192.168.2.128MASK:255.255.255.0)描述:查询IP地址结果为192.168.2.128、子网掩码为255.255.255.0
