| 产品类型 | LED 电视 |
| 屏幕尺寸 | 24英寸（16:9） |
| 显示分辨率 | 1366 x 768（高清） |
| 尺寸（宽x高x深） | 557 x 346 x 60 毫米（不含底座） |
| 重量 | 3.2 千克（不含底座） |
| 电源 | AC 100-240V，50/60Hz |
| 功耗（运行） | 30 W |
| 功耗（待机） | < 0.5 W |
| 视频输入 | 1 x HDMI，1 x VGA，1 x 复合 AV |
| 音频输入 | 1 x 3.5mm 音频插孔（用于 VGA） |
| 音频输出 | 1 x 3.5mm 耳机插孔 |
| USB 端口 | 1 x USB 2.0（媒体播放） |
| 内置调谐器 | DVB-T/T2/C（数字），模拟 |
| 扬声器 | 2 x 3W |
| 遥控器 | 附带（红外） |
| 壁挂兼容性 | VESA 75 x 75 毫米 |
| 保修 | 1年（因地区而异） |
| 能效等级 | A+（欧盟） |
| 清洁说明 | 使用柔软干布擦拭；避免液体 |
| 安全认证 | CE，RoHS |
常见问题 - LC-24LE330H SHARP
用户关于以下问题的提问 LC-24LE330H SHARP
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 电视 免费PDF格式！查找您的手册 LC-24LE330H - SHARP 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 LC-24LE330H 品牌 SHARP.
用户手册 LC-24LE330H SHARP
1、仔細閱讀安全 注意事項
2、保存好此注意事項。
3、留意所有警告。
4、嚴格執行安全注意事項。
5、請勿在靠近水的地方使用此機器。
6、只能用乾抹布拭擦機器。
7、不要堵塞任何散熱孔，按照注項安裝。
8、請勿在靠近熱源的地方使用此機器，例如發熱器，電熱器，火爐或者其他可以產生熱量的東西（包括擴音器在內）。
9、請勿破壞電源插頭。如果隨機的插頭不適合您的插座，請向電工要求更換合適的插座。
10、請勿踩踏或擠壓電源線，特別是位於插頭，插座及由電視機連接處。
11、只能使用製造商指定的附件。
12、雷電天氣或者長時間不使用時，請注意拔掉插頭。
13、請找合格的維修人員維修機器。只要機器有損壞，就需進行維修，如電源線或者電源插頭的損壞，器內部有液體進入，或者機器遭物碰撞，遭雨淋或者受潮，機器行不正常，或者掉落。
14、主插頭用作斷電設備，此設備需時常保持正常。
15、散熱孔不應被任何東西覆蓋，例如報紙，抹布，窗簾等。
16、任何火源，例如燃燒的蠟燭，都不能放在機器上。
17、注意保護環境，不要隨意丟棄廢棄的電池。
18、在適合的氣候中使用機器。
19、機器不應暴露在滴水或者有水花的地方。任何含有液體的物品，例如花瓶，都不能放在機器上。
意事
此標說明機器內含高壓部件，小心觸電。
此標誌說明電視機附件中含有重要的操作以及維護說明。
警告：
為了防止火災和觸電，請勿將此機器置於雨中或潮濕的地方。
電池(電池包裝或組合電池)不得暴露在如日照、火焰或類似過熱環境中。
例
機
重
運
此標誌說明此產品在高壓以及用戶可接觸的物件中含有雙絕緣部件。 只能使用相同的更換件。
機器內含高壓部分。請勿打開後殼。如需要維修，請聯絡合格的維修人員。
為了防止火災或觸電，請勿將機器置於雨中或潮濕處。
請勿將任何物件置於或放進機器內部、散熱孔或其他開口處。不要將液體濺到機器上。
請勿堵塞後殼上的任何散熱孔。 良好的通風是防止電器故障的關 鍵。
請勿站在，靠在或者撞擊機器或其底座。應特別注意兒童。如果電視打翻，可能造成嚴重傷害。
注意
不要將機器放在不穩定的椅子， 底座，支架或桌子上。如果機器 打翻，可能對人或者電視造成很 大的損傷。
當電視長時間不使用時，建議將電源線拔掉。
非常感謝您購買我們的電視安裝說明
了讓你安全無愛的使用此產品將電視放在室內燈光不能直射屏幕。請仔細閱讀此說明書。請小幕的地方。
存此說明書，以便 隨時參考。 注意 在暗室或者有反光的地方看電視會造成眼睛疲勞。柔和非直射的光線下看電視最適合。
請勿 擅目改動電視 內部的部件， 或者 其他在說明書 中 沒有提到的 在電視和牆壁之間應該留有空間以便散熱。
控件。所有的液晶電視都含有高壓部件。在清潔機器之前，請先應將電視放在遠離熱源的地方，以免對機器或者部件造成損壞。
拔掉 電源線，然後 用 乾軟布拭擦 當使用機器時，請勿堵塞散熱孔。
商標
- 由D授權製造orator的“”、“”與雙標 是Iby D 誌 Dolby Laboratories 的商標。
- “HDMI”, HDMI 標誌和 “High-Definition Multimedia Interface” (高清晰度多媒體接口) 是 HDMI 特許 LLC 在美國和其他國家的商標或註冊商標。
主要 特點
① 可作爲電視，播放終端和電腦顯示器。 ③ HDMI接口
| 型號 | LC-19LE330H | LC-24LE330H | LC-32LE330H |
| 尺吋 | 19 | 24 | 32 |
| 模擬電視制式 | PAL-B/G、I D/K SECAM-B/G D/KNTSC-MN | ||
| 視頻信號制式 | PAL/NTSC/SECAM | ||
| 電源電壓 | 直流 12 伏交流 110-240 伏50/60 赫茲 | 交流 110-240 伏50/60 赫茲 | |
| 耗電量(備用時) | 直流12伏:25瓦(0.3瓦) | 直流12伏:35瓦(0.3瓦) | 54瓦(0.5瓦) |
| 音頻輸出功率 | 2x3瓦 | 2x7.5瓦 | |
| 輸入端子 | USB x 1 | ||
| 電腦輸入 x 1, 音頻 x 1 (與 HDMI 共用)(φ3.5 毫米插孔) | |||
| HDMI x 2 | |||
| 視頻 x 1 | |||
| 色差 x1 | |||
| 音頻 x 1 | |||
| 天線 x 1(UHF/VHF/75 歐姆類型) | |||
| 輸出端子 | 視頻 x 1, 音頻 x 1 | ||
前面板
1、INPUT 按此鍵顯示輸入源選項表。
2、MENU 按此鍵顯示設置選項表
3、CH^/CHv 在TV狀態下，按CH^/CHv，轉換頻道。在MENU模式下，按CH^/CHv，選擇選項表內項目。在備用狀態下，可以啟動電視。
4、VOL+/VOL- 按此鍵，調節音量大小。
在MENU模式下，按此鍵，調節已選擇的項目。
5、POWER電源開關按鈕。
側面端子插座
從左至右，所有的輸入端子分別是：
1: HDMI1端子 2: USB端子 3: 電腦/HDMI音頻端子 4: 視頻/音頻輸出
5: 電腦輸入端子 6: 天線端子
背面端子插座
LC-19LE330H/LC-24LE330H:
從左至右，所有的輸入端子分別是：
注意:
天線連接線: IEC (圓型連接線)
輸入阻抗: 75歐 姬不 平衡 輸入
如何連接到電腦
步驟：
確認電視和電腦都已經設置為關
機。
1、連接電腦輸入以及音頻線。
2、連接電源線。
3、打開電視，選擇電腦模式。
4、打開電腦。
這個順序非常重要。
電腦兼容列表
| 解像度 | 垂直頻率(Hz) 水平頻率(KHz) | ||
| 1 | 640x480 | 60 | 31.47 |
| 2 | 800x600 | 60 | 37.88 |
| 3 | 1024x768 | 60 | 48.36 |
| 4 | 1280x1024 | 60 | 63.98 |
| 5 | 1360x768 | 60 | 47.70 |
| 6 | 1920x1080(僅適用於24、32吋) | 60 | 66.64 |
HDMI 兼容信號格式

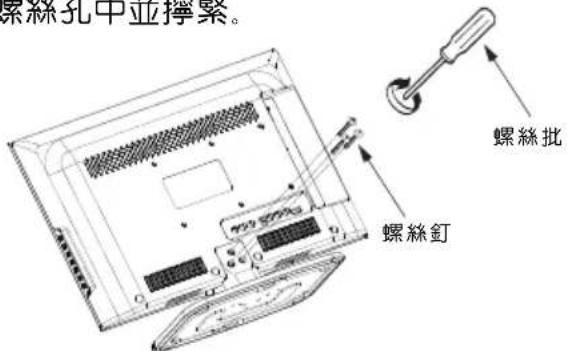

- 將底座插入到電視機底部的槽中。將3枚螺絲釘插入到底座底部的3個螺絲孔中並擰緊。
LC-24LE330H/LC-32LE330H
- 確認底座組件附有4枚螺絲釘。
螺絲釘（x4） （在步驟2使用）

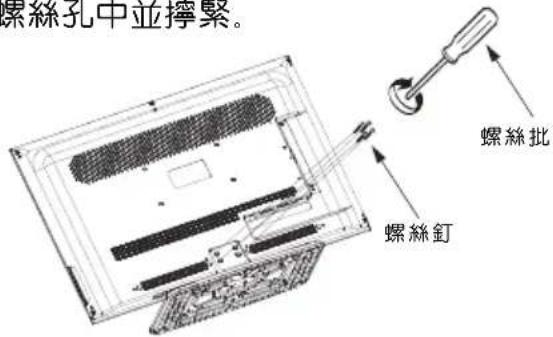

- 將底座插入到電視機底部的槽中。將4枚螺絲釘插入到底座底部的4個螺絲孔中並擰緊。
注意：
- 若要拆除底座，請以相反的順序執行以上的步驟。
- LC-19LE330H/LC-24LE330H/LC-32LE330H的底座 不能調節 角度。
- 本產品未附帶螺絲批。
連接外部設備
此電視機設有兩組AV。一組色差輸入端子連接錄影機，DVD影碟機以及其他視頻設備。連接時，請參考所連接的視頻設備的說明書。
請參照以下說明使用背板輸入端子。
這些端子可以連接以下設備：錄影機，多碟式播放機，DVD影碟機，攝錄機，遊戲機或立體聲音響設備等。
色差端子可以兼容以下視頻格式：480i, 480p, 576i, 576p, 720p/50Hz, 720p/60Hz, 1080i/50Hz, 1080i/60Hz, 1080p/24Hz, 1080p/50Hz, 1080p/60Hz.
注意：1、視頻和色差端子共用音頻輸入端子。
2、在DVI模式下HDMI1/HDMI2都與電腦共用音頻輸入端子。
遥控器
將電池裝入遙控器中
1、將電池蓋打開
2、將2枚1.5V AAA電池裝入，電池極性一定要與遙控器極性標誌對應。
3、蓋上遙控器蓋子。當電視機出現以下症狀時，請更換遙控器電池：操作不穩定或者錯誤；或遙控器操作不靈。
備注：
1、建議使用鹼性電池。
2、當電池的電量耗盡或長期不使用遙控器時，請將電池取出。
1: POWER
開啓電視或切換至待機模式
2: NUMERIC KEY
選擇頻道
3: MENU
顯示設置選項表(第11頁)
4: CURSOR
在選項表內移動
5: CH LIST
顯示頻道列表
6: VOL+/-
調節音量
7: PIC
改變圖像模式
8: SLEEP
定時關機
9: FREEZE
使活動影像靜止
10: ATV/DTV
在ATV模擬電視和DTV數碼電視之間切換
11: EPG
顯示電子節目指南畫面(第14頁)
12: FAV
在ATV模擬電視或DTV數碼電視模式下，直接切換至用戶喜歡的頻道列表(第12頁)
19: MUTE
靜音或恢復音量
20: MPX
選擇多重聲音模式
21: FLASHBACK (S)
退回之前觀看的頻道
22: INPUT
選擇輸入源
23: OK
確認選擇
24: EXIT
退出鍵
25: SOUND
切換聲音模式
26: CHΛ/CHν
選擇頻道
27: WIDE
切換寬屏幕影像模式
28: TEXT
MHEG5功能鍵(第14頁)
29: INFO
在DTV數碼電視模式下顯示當前觀看節目的信息以及將要播放的節目信息
34: SUBTITLE
DTV數碼電視模式下，切換字幕
13,14,30,31: 彩色按键
彩色按鍵用於選項表中的特定操作(請參閱第12及第14頁)
媒體播放鍵
15: ← FW
快退
16: ▶▶ FF
快進
17: ▶
媒體播放模式下，進行播放
18: Ⅱ
媒體播放模式下，暫停播放
32:
下一個
33:
上一個
35: ■
媒體播放模式下，停止播放
安裝指導
| 挪威 | 羅馬尼亞 | 斯洛文尼亞 | 瑞士 | 中國(香港) |
| 波蘭 | 俄羅斯 | 西班牙 | 英國 | 突尼斯 |
| 葡萄牙 | 塞爾維亞 | 瑞典 | 新西蘭 | 阿爾及利亞 |
此屏幕顯示只有在機器第一次恢復到出廠設置時才會出現。開始自動頻道搜索。 搜索完畢，屏幕將顯示第一個節目。

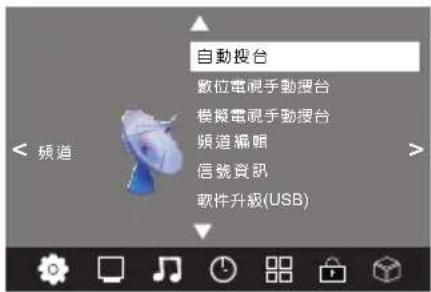

1. 頻道選項表
設置選項 表 的第一項是 頻 道選項表。 （或位模式）模擬電視 數電視
用戶可以搜索頻道及編輯節目
1).
自動搜索所有頻道（用戶可以選擇 模擬電視，數域電位+模擬電視）
首先按選擇數位電視，模擬電視然後按開始自動搜索。
注意：
如果搜台模式是數立模擬電觀頻道包括數立電觀可擬電光視性搜索。
在自動搜台之後，所有保存的頻道將會消失。
自動搜台 完成之後，電視會顯示第一個位電視頻道的內容。

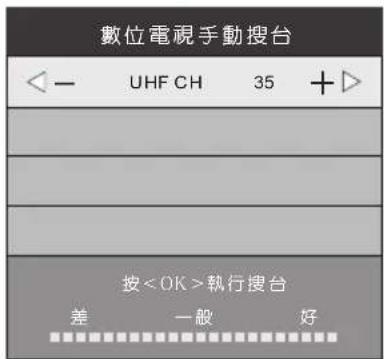

或者電視手動搜台
用戶可以選擇數個電視頻道，然後看此頻道的節目。 按◀▶切換頻道或者直接輸入頻道號碼。 OK鍵搜索節目。
注意:
“差”， “一般”， “好”表示信號強度。
3). 模擬電視手動搜台
按 ◀▶ 選擇開始手動調節的頻道。按 ▼▶ 選擇“搜索”或者“微調”。按 ◀▶ 確認此操作。
注意
在手動搜索後按紅色按鈕來儲存頻道。
4). 節目編輯
可以刪除，重新命名，跳過或編排您喜歡的頻道。
删除
按以上的紅色按鈕，選擇的頻道會被刪除。
更名（重新） 命名
只能重新命名機擬電視頻道
將遊標移至需要重新命名的頻道按綠色鍵來重新命名所選的頻道。
按 ▼▲ 鍵來選擇字符，按 ◀▶鍵來移動遊標。
按MENU鍵來退出 編輯。 按EXIT鍵來退出 MENU。
注意: 標籬籬名字只能包含五個字符。
跳過
按 ▼▲鍵來選擇頻籲藍色按鈕來跳過此節目會出現在頻道名稱的右邊按藍色按鈕可以取消跳過，在頻道右邊的即會消失。
FAV最喜愛的頻道
按 ▼▲ 鍵選擇頻道安FAV鍵之後，屏幕右
上方會顯示。再按一次FAV，可以取喜歡的頻道，♥自動消失。
喜歡的頻道組建立之後，您可以直接FAV鍵快速進入您喜歡的頻道。
2. 影像調整選項表
設置選項表的第二項是影像調整選項您可以在此表內調節畫面效果，如對度，亮度等等。
按 ▼▲來移動 遊標，按
注意：
1) 選項表裡有四種圖像模式可供選擇：準模式，柔和模式，用戶自定義模式動態模式。可以在用戶自定義模式下畫面品質。
2)色調選項只能在NTSC制式下才能調節。
3)有四種色溫模式可以選擇：冷色調，準色調，暖色調和用戶自定義色調。
4)螢幕項目只有在PC模式下可以調整，這種模式下可以調整屏幕的水平位置直位置，大小和相位。
3.聲音選項表
設置選項表裡的第三項是聲音選項表以在這一項裡調整聲音的效果，環繞平衡等等。按鍵移動標，按OK後進
行調節。再
注意：
有五種聲音模式可供選擇：標準，音，電影，運動和用戶。只有在用戶模以調整聲效。
在此選項裡可以調整電源開關的時間 機時間等等。按▲▼鍵來移動標，按OK鍵 後可以調整效果。
注意：
1）如果自動休眠模式啟動後，電視機會在
15分鐘沒有 信號輸 入後自動關 閉電源
2) 在數位電視頻道搜索完畢後系統會自動按照數位電視的信號設置時鐘上的時間。

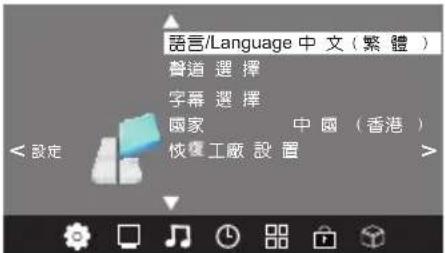

5.項目設定選項表
設置選項表的第五項是項目設定選項，可以使用這個選項調整選項表的語言頻語言以及字幕語言等等(只位限數電視模式下)。
注意：如若選擇<恢復工廠設置>將會清除所有存儲的節目。

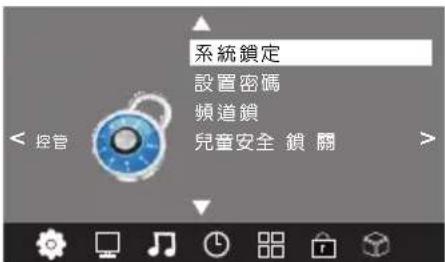

6.控管選項表
設置 選項表的第 六項是控管選項 表。 可以使用這 項來鎖定系統， 設置 密碼， 頻道鎖以及兒童 安全鎖。一旦打 開鎖 定系統， 就不能再搜索 節目或者切換頻道。
注意：
1）當<系統鎖定>被選取時，按遙控器上的
2）頻道鎖：按▼▲鍵來選擇節目，按<綠色>鍵來鎖 定節目。
如果想要解除頻道鎖，重複上述1,2項動作即可。
3）兒童安全鎖：按▼▲鍵可以根據4-18的年齡限制級別來鎖定頻道。
若忘 記已設定的密碼，可 按如下操作來設置新的 密碼:
1）進入<鎖定>選項表。
2）使用超級密碼<9527>進入選項表。
3）選擇<設置密碼>
4）輸入舊的密碼<9527>
5）重新輸入新的密碼便可完成設置步驟，新的密碼即時生效。
7.應用選項表
殼選項表的第七項是應用選項表。
按
在此 選項下可以瀏覽 儲存在外接USB設備內的圖片、音樂、文本及影片
按◀▶鍵選擇查看的媒體類型。按
按◀▶鍵選擇USB設備內的驅動器，按

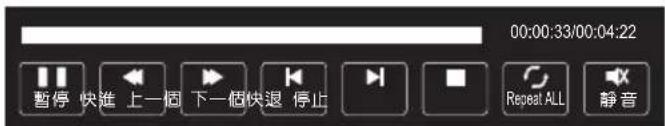

按▶ 按鈕以全屏模式播放媒體文件，以下的控制平台會顯示出來。
按遥控器上的 ▶鍵顯示控制平台的其他選項。
當從外接儲存裝置選擇<圖片>選項時，控制平台的選項會和上述不同。
按遥控器上的 ◀鍵選擇功能 遍，按
按遙控器上的 ▼或
按遙控器上的
注意：
選擇<信息>圖標再按
此電視支援以下的圖片格式:
JPEG（所有的JPEG格式或以.jpg為尾末的文件）
BMP（尾末為.bmp的文件）
PNG(尾末為.png的文件)
此電視支援以下的音頻格式:
MP3(尾末為.mp3的文件)
WAV(尾末為.wav的文件)
此電視支援以下的視頻格式:
AVI (尾末 為.AVI的文件)
MP4 (尾末為.MP4的文件)
TS (尾末為.TS 的文件)
此電視支援以下的文本格式:
TEXT (尾末 為.txt 的 文件)
注：繁體中文要是unicode 格式才能正確顯示。
8.電子節目指南(EPG)
電子節目指南是用於查看在數碼電視 頻道所播放的節目。
按遙控器上的EPG鍵進入電子節目指南（EPG），進入後以下的列表會出現：
1. 訊息
使用 ✦ 鍵來選擇節目，按INFO鍵可以顯示選擇節目的詳細信息。
2. 時間表
按下黃色按鈕，整個的電視節目提醒日會出現在屏幕上。按鍵來選擇日程表內的項目，按刪除鍵來刪除日程表內的項目。按EPG鍵返回電子節目指南。
3. 提醒
按下藍色按鈕來選擇節目並且設置提醒間，選定的節目會在設置的時間裡自放。
按
圖字文件
香港地區設有MHEG-5 數據廣播節目。
您可以透過按TEXT（圖字文件）按扭收看MHEG-5數據廣播節目。
| 故障現象 | 可能的解決方案 | |||
| 圖像 聲音 | ||||
 | 圖像出現雪花點 |  | 聲音為噪音 | 天線的位置,方向以及天線是否接觸不良。 |
 | 圖像混亂 |  | 聲音正常 | 天線的位置,方向以及天線是否接觸不良。 |
 | 圖像干擾 |  | 聲音為噪音 | 是否存在電子設備、摩托車或汽車的噪音或熒光以及閃光的干擾。 |
 | 圖像正常 |  | 靜音 | 檢查是否按了遙控器上的靜音鍵或聲頻線沒有接好。 |
 | 沒有圖像 |  | 靜音 | 是否沒有插好電源線。檢查對比度和亮度的設置是否正確;聲音設置是否正確。 |
 | 沒有顏色 |  | 聲音正常 | 色彩。檢查設置是否正常 |
 | 畫面被切斷 |  | 聲音正常或微弱 | 重新搜台。 |
 | 沒有顏色 |  | 聲音為噪音 | 檢查電視制式設置是否正確。 |
液晶顯示屏是用非常高超的技術製造，能顯示出精細的畫面。 由於像素數目極多，偶然也可能會有一些無效的像素出現在屏幕上，看上去是固定不變的藍色、綠色、紅色、黑色或白色的亮點。請注意，這是屬於產品規格範圍之內，並不是故障。
LC-19LE330H
單位:毫米
LC-24LE330H
單位:毫米

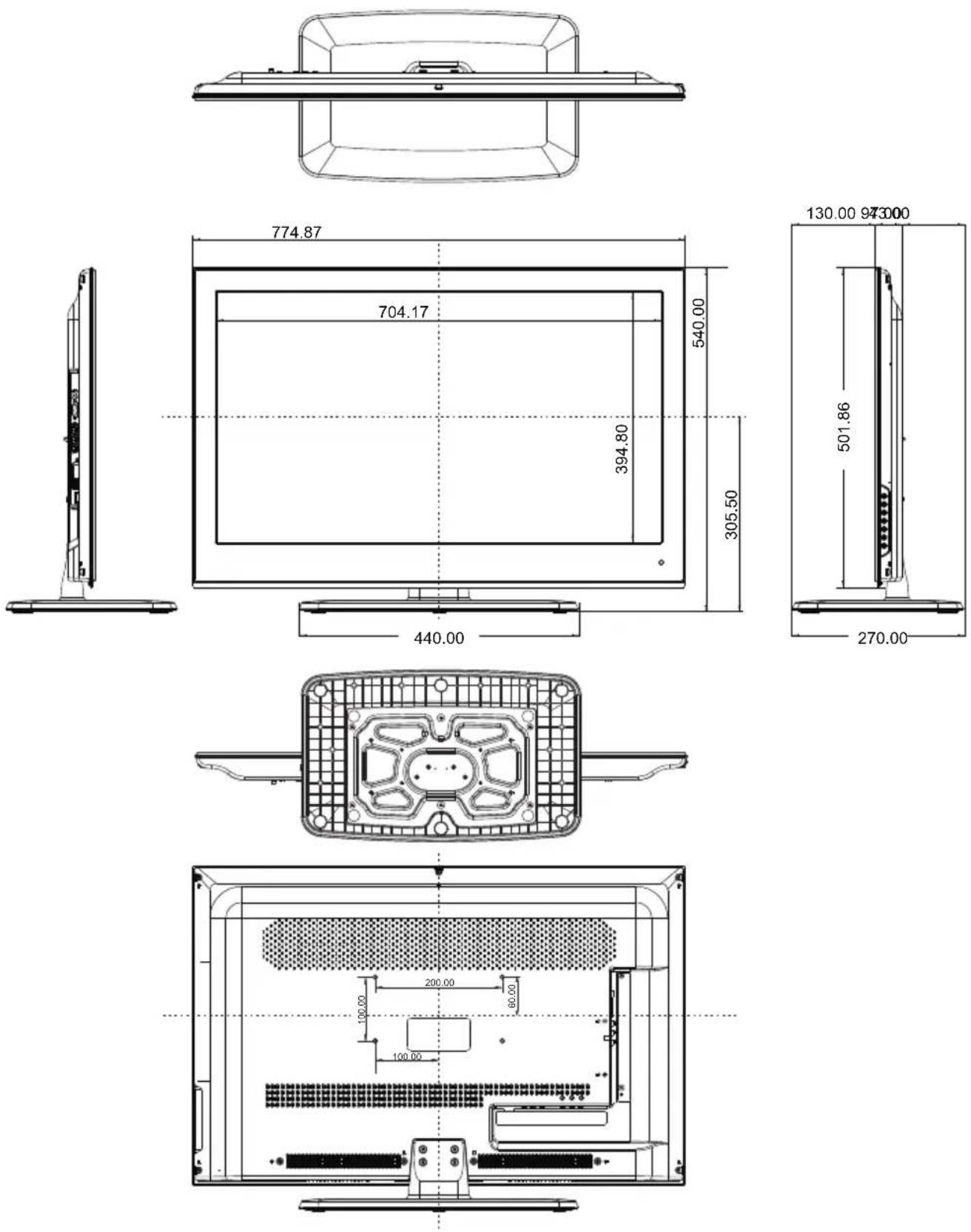

LC-32LE330H
單位:毫米
規格：
| 型號 | LC-19LE330H LC-24 | LE330H LC-32 | ||
| 尺寸 | 19 24 | 32 | ||
| 解像度 | 1366 x 768 | 1920 x 1080 | 1920 x 1080 | |
| 背光系統 | LED | |||
| 電視制式 | 模擬制式 | PAL-B/G, I, D/K, SECAM-B/G, D/K, NTSC-MN | ||
| 數碼制式 | DMB-T/H | |||
| 接收頻段 | VHF/UHF | 48MHz-858MHz | ||
| 數碼地面廣播 | 470 -858MHzMHz | |||
| 電視調諧系統 | 自動預設99個頻道 | |||
| 立體聲制式 NICAM: B/G, I, D/K, A2 | Stereo: B/G | |||
| 視頻輸入種類 | YPbPr, CVBS, VGA, HDMI | |||
| 色差信號格式 | 480i/p, 576i/p, 720p/50Hz, 720p/60Hz, 1080i/50Hz, 1080i/60Hz, 1080p/24Hz, 1080p/50Hz, 1080p/60Hz | |||
| HDMI信號格式 | 480i/p, 576i/p, 720p/50Hz, 720p/60Hz, 1080i/50Hz, 1080i/60Hz, 1080p/24Hz, 1080p/50Hz, 1080p/60Hz | |||
| 電源要求 | 直流12伏交流110-240伏50/60赫茲 | 交流110-240伏50/60赫茲 | ||
| 耗電量(備用時) | 直流12伏:25瓦(0.3瓦) | 直流12伏:35瓦(0.3瓦) | 54瓦(0.5瓦) | |
| 音頻輸出功率 | 2x3瓦 | 2x7.5瓦 | ||
| 工作溫度 | 0°C - 40°C | |||
| 附件 | 說明書, 遥控器, 電池(AAA x 2), 交流電適配器(僅適用於19/24吋) | |||
* 以上規格僅供參考
偏差的出現可能由於產品的定期升級。
本公司保留為改進產品而改變設計與規格不需事先通知的權利。
