产品类型	FM/MW/LW 光盘播放器
尺寸（主机）	约 178 × 50 × 178 毫米（宽/高/深）
安装尺寸	约 182 × 53 × 161 毫米
重量	约 1.3 千克
电源要求	12 V 直流车载电池（负极接地）
CD 信噪比	120 分贝
CD 频率响应	10 – 20,000 赫兹
FM 调谐范围	87.5 – 108.0 兆赫
MW/LW 调谐范围	MW: 531 – 1,602 千赫, LW: 153 – 279 千赫
最大功率输出	52 瓦 × 4（4 欧姆时）
扬声器阻抗	4 – 8 欧姆
支持的光盘格式	CD-DA, CD-R/RW（MP3，多区段），ATRAC CD（ATRAC3/ATRAC3plus）
收音机功能	BTM（最佳调谐记忆），RDS（AF，TA，PTY，CT），手动/列表调谐
声音特性	EQ7 均衡器，DSO（动态音场组织器），BBE MP，响度
显示功能	频谱分析仪，电影模式，壁纸，空间生成器，自动图像
可选设备控制	CD/MD 换碟机，旋钮遥控器 RM-X4S，辅助音频设备
前面板	可拆卸，带警告警报
遥控器	卡片遥控器 RM-X154（CR2025 锂电池）
维护	用酒精清洁连接器；更换保险丝（10A）；更换遥控器电池
安全等级	1 类激光产品（标签位于机箱底部）
备件 / 可维修性	如需内部维修，请联系索尼经销商；可选配件（例如 CD 换碟机、音源选择器）

常见问题 - CDX-F7710S SONY

如何重置索尼 CDX-F7710S？

拆卸前面板，然后使用尖状物体（如圆珠笔）按下设备前面板上的 RESET 按钮。这将清除时钟和存储的设置。

如何设置此 CD 播放器的时钟？

使用卡片遥控器：按下 MENU，滚动到 'Clock Adjust'，按下 ENTER，然后使用 ↑/↓ 设置小时和分钟。按下 ←/→ 移动字段，然后 ENTER 启动时钟。

如何拆卸和安装前面板？

按下 OFF，然后 OPEN 将面板翻下。向右滑动并轻轻拉出左端。安装时，将面板上的孔与设备上的主轴对齐，然后推入左侧。

我可以在本机上播放 MP3 文件吗？

可以。将 MP3 文件刻录到 CD-R/RW 上，使用 ISO 9660 等级 1/2 或 Joliet/Romeo 格式。光盘需要封轨。本机每张光盘最多支持 150 个文件夹和 300 个文件。确保文件以 .mp3 结尾。

如何自动存储电台？

通过按下 SOURCE 和 MODE 选择波段（FM/MW/LW）。在遥控器上，按下 MENU，滚动到 'BTM'，按下 ENTER。本机将强信号电台存储到数字按钮上。

什么是 RDS？如何使用？

RDS 提供诸如备选频率（AF）、交通信息（TA）、节目类型（PTY）和时钟时间（CT）等服务。反复按下 AF/TA 循环设置。使用遥控器上的 PTY 按节目类型搜索。

如何调节声音（低音、高音等）？

在播放音源时，反复按下 SOUND 选择 BASS、TREBLE、BALANCE、FADER 或 SUBWOOFER 音量。然后旋转 音量控制旋钮 进行调整。设置将在 3 秒内应用。

如何清洁连接器？

拆卸前面板。用蘸有 酒精 的棉签轻轻清洁设备和前面板背面的连接器。不要用力过猛。确保点火开关已关闭。

如何更换遥控器中的电池？

打开电池仓，更换为 CR2025 锂电池，注意极性正确。插入前用干布擦拭电池。远离儿童。

'Error' 显示是什么意思？

光盘可能脏了或插反了。用软布清洁光盘，或重新插入让标签面朝上。如果错误仍然存在，请尝试其他光盘。问题光盘的编号会显示在屏幕上。

用户手册 CDX-F7710S SONY

For installation and connections, see the supplied installation/connections manual. 關於本機的安裝及線路連接，請參見提供的“安裝／線路連接說明書”。

CDX-F7710S

CDX-F7710

Welcome !

感謝您惠購 Sony 光碟播放機。通過以下功能您可以享受駕駛的樂趣。

- CD 播放

您可播放 CD-DA （也可以含有 CD TEXT*）、CD-R/CD-RW（MP3 檔案也含有 Multi Session （第 14 頁））和 ATRAC CD （ATRAC3 和 ATRAC3plus 格式 （第 15 頁））。

光碟类型 光碟上的標籤
CD-DA
MP3ATRAC CD

- 收音機接收

- 您可以在每一波段（FM1，FM2，FM3，MW 和 LW）上最多儲存 6 個電臺。

-BTM （最佳調諧記憶）：本機選擇訊號強的電臺，並進行儲存。

·聲音調節

-E07：您可以為7種音樂類型選擇均衡曲線。

- DSO (Dynamic Soundstage Organizer): 採用虛擬的揚聲器合成創建更具現場環境的聲場，即使揚聲器安裝在門上較低的位置，也可以增強揚聲器聲音。

-BBE MP: 改善MP3等數位壓縮的聲音。詳細說明，請參閱以下說明。

- 影像設定

您可以在裝置上設定各種顯示影像。

- 空間發生器：在播放音樂時創建生動的螢幕圖案。

· 選購裝置操作

您也可以控制選購的 CD/MD 換碟機和選購的 Sony 便攜設備，另外可以用本機進行播放。

* CD TEXT 光碟是一種包含光碟名稱、藝術家姓名或曲目名稱等資訊的 CD-DA。

如果您的汽車引擎沒有 ACC 位置時的警告關閉引擎後，必須按住本機上的 OFF 不放，直至顯示消失。

否則，顯示將一直開著從而消耗電池。

BBE MP 處理通過恢復和增強由於壓縮失去的更高的諧波來提高 MP3 等數位壓縮的聲音。

BBE MP 通過從音源素材中產生順序連貫的諧波從而起到有效地恢復親切感、詳細和音調細微差別的作用。

SonicStage 及其標誌是 Sony Corporation 的商標。

ATRAC、ATRAC3、ATRAC3plus 及其標誌是 Sony Corporation 的商標。

目錄

開始使用之前

復原本機 4

設定時鐘 4

DEMO 模式 4

拆卸前面板 4

安装前面板 5

將光碟插入本機 5

排出光碟 5

控制器位置和基本操作

主機 6

卡片式遥控器 RM-X154 6

CD

顯示項目 8

重複和隨機播放 8

收音機

儲存和接收電臺 8

自動儲存 — BTM 8

手動儲存 8

收聽已儲存的電臺 8

自動調諧 8

通過列表接收電 — LIST .....9

RDS 9

概要 9

設定 AF 和 TA/TP 9

選擇 PTY 10

設定 CT 10

其它功能

更改聲音設定 10

調節聲音特性 10

在第一次使用本機前，或更換汽車電池或改變連接後，必須使本機復原。

拆卸前面板，並用帶尖頭的物體，如原子筆等，按下 RESET 按鈕。

註

按 RESET 按鈕，將消除時鐘設定和某些已儲存的內容。

設定時鐘

時鐘採用 24 小時制數字顯示。

(用卡片式遥控器操作)

1 按 MENU。

2 反覆按 ↑ 或 ↓ 直至 “Clock Adjust” 出現。

3 按 ENTER。

4 按↑或↓設定小時和分鐘。

若要移動數字指示，按←或→。

5 按 ENTER。

時鐘開始走時。

若要在播放 / 接收過程中顯示時鐘，則設定 “Clock on”（第 11 頁）。

提示

您可以用 RDS 功能自動設定時鐘（第 10 頁）。

DEMO 模式

當本機關閉時，首先顯示時鐘，然後示範（DEMO）模式開始顯示示範畫面。

若要取消 DEMO 模式，則當本機關閉時在選單中設定 “Demo off”（第 11 頁）。

拆卸前面板

您可以拆下本機的前面板以防止本機被盜。

報警

若您未拆除前面板即把點火開關旋轉至 OFF 檔，報警器將發出數秒鐘的報警聲。

只有使用內建放大器，報警器才會發出報警聲。

1 按 OFF。 本機關閉。

2 按 OPEN。前面板翻下。

3 將前面板滑向右側，然後輕輕地拉出前面板的左端。

- 切勿摔落或猛按本機的前面板及顯示窗。

- 切勿使前面板受熱 / 高溫或受潮。避免將前面板遺留在停泊的車廂內或儀表盤 / 後托架上。

提示

當攜帶前面板時，請將其放在附帶的前面板盒內。

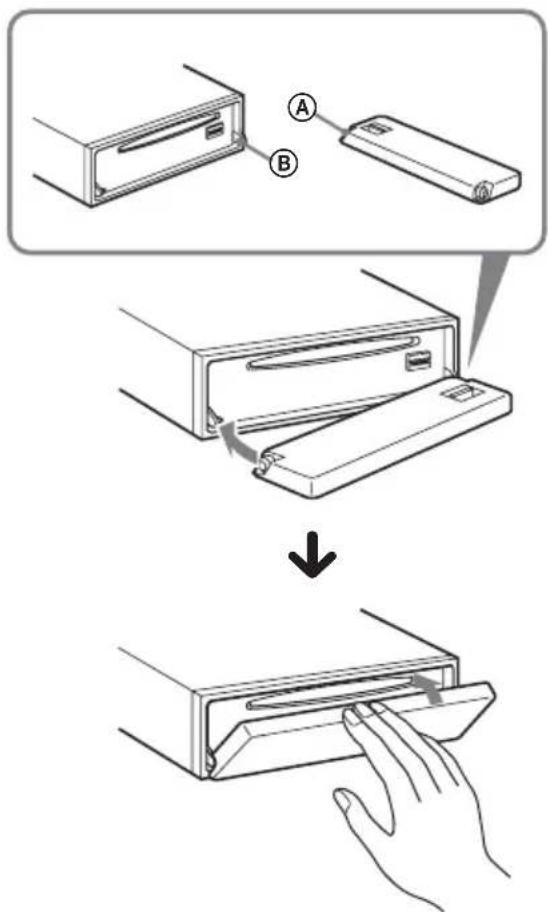

安装前面板

將前面板的孔 ①對準本機上的軸 ②，然後輕輕地推入左側。

按本機上的 SOURCE （或插入光碟）開始操作本機。

1 按 OPEN。
2 插入光碟 （標籤面向上）。

1 按 OPEN。
2 按 ▲。 光碟退出。
3 關閉前面板。

控制器位置和基本操作

主機

前面板已拆下

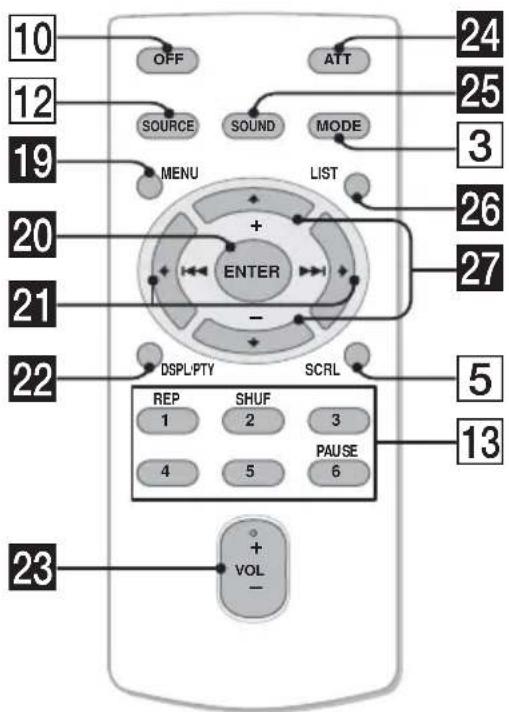

卡片式遙控器 RM-X154

詳細說明，請參見列出頁。卡片式遙控器上與本機上對應的按鈕控制相同的功能。

1 SEEK -/+ 按鈕

收音機：

用來自動調臺（按）；手動搜臺（按住）。

CD:

若要跳過曲目（按）；連續跳過曲目（按，

然後在 1 秒鐘內再按住不放）；快進 / 後退一個曲目 （按住）。

②音量控制撥盤 /SOUND 按鈕 10

用來調節音量 （旋轉）；選擇聲音項目（按）。

③MODE 按鈕 8,12

用來選擇收音機波段 （FM/MW/LW）/ 選擇 裝置 1%

4DSO 按鈕 2

用來選擇 DSO 模式（1，2，3 或 OFF）。數字越大，增強的效果越大。

5 SCRL （滾動）按鈕 8

用來滾動顯示項目。

6 顯示窗

7 OPEN 按鈕 5

8卡片式遥控器接收器

9GP* 2/PRESET +/- 按鈕

用來選擇預設電臺 / 跳過組群（按）；連續跳過組群 （按住）。

10OFF 按鈕

用來關閉電源 / 停止音源。

11E07 （均衡器）按鈕

用來選擇均衡器類型（Xplod，VOCAL，CLUB，JAZZ，NEWAGE，ROCK，CUSTOM或OFF）。

12 SOURCE 按鈕

用來打開電源 / 改變音源 （收音機 /CD/MD*3/AUX*4）。

13數字按鈕

收音機：

用來接收已儲存的電臺（按）；儲存電臺（按住）。

CD/MD*3:

①: REP 8

②: SHUF 8

⑤: BBE MP*5*6 2

若要啟動 BBE MP 功能，設定為 “BBE MP on”。若要取消此功能，則設定為 “BBE MP off”。

⑥: PAUSE*6

用來暫停播放。若要取消，再按一次此按鈕。

14AF （選擇頻率）/TA （交通通告）按鈕 9

用來設定 RDS 中的 AF 和 TA/TP。

15 IMAGE 按鈕 2

用來選擇顯示影像。

空間發生器模式 → 壁紙模式 1-3 → 頻譜分析模式 1-5 → 動畫模式 1-3 → 正常播放 / 接收模式

16RESET 按鈕 4

17▲（彈出）按鈕 5

用來彈出光碟。

18光碟槽 5

用來插入光碟。

卡片式遙控器上的以下按鈕與本機上的按鈕不同，並具有不同的功能。

19 MENU 按鈕

用來進入選單。

20 ENTER 按鈕

用於完成設定。

21 ← (◀◀) / → (▶▶I) 按鈕

用來控制收音機 /CD，與本機上的 SEEK -/+ 相同。

22DSPL （顯示）/PTY （節目類型）按鈕 8，10, 12

用來改變顯示項目；選擇 RDS 中的 PTY。

23 VOL （音量）+/- 按鈕

用來調節音量。

24ATT （降低）按鈕

用來減弱音量。若要取消，再按一次此按鈕。

25 SOUND 按鈕 10

用來選擇聲音項目。

26 LIST 按鈕 9,13

用於列表。

27↑ (+)/↓ (-) 按鈕

用於控制收音機 /CD，與本機上 (GP/PRESET) +/- 相同。

*1 當連接了 CD/MD 換碟機。

*2 播放 MP3/ATRAC CD 並且未連接換碟機時。如果連接換碟機，操作將不同，請參見第 12 頁。

*3 當連接了 MD 換碟機。

*4 當連接了選購的 Sony 便攜設備時。

*5 僅限本機。

*6 當在本機上播放時。

註

如果關閉本機，並且顯示消失，則本機無法用卡片式遙控器操作，除非按機器上的（SOURCE）或插入光碟首先激活本機。

提示

關於如何更換電池的詳細說明，請參見“更換卡片式遙控器的鋰電池”第15頁。

CD

關於連接至 CD/MD 換碟機的詳細說明，請參見第 12 頁。

顯示項目

例如：當您反覆按 IMAGE，選擇正常播放模式時（第7頁）。

A 音源
B光碟 / 藝術家名稱，組群名稱，曲目名稱，文本資訊 *
©MP3/BBE 指示
D時鐘 *2
E組群編號
F曲目編號
G已播放時間

*1 當播放 MP3 時，顯示 ID3 標記，在播放 ATRAC CD 時，將顯示用 SonicStage 等寫入的文本資訊。

*2 當時鐘模式設定為 “on” 時 （第 11 頁）。

若要更改顯示項目 B，則按卡片式遙控器上的 DSPL；若要滾動顯示項目 B，則按 SCRL 或設定“A.Scroll on”（第 11 頁）。

提示

視光碟類型、錄製格式和設定而定，所顯示的項目將不同。關於 MP3 的詳細說明，請參見第 14 頁；關於 ATRAC CD，請參見第 15 頁。

重複和隨機播放

1 在播放過程中，反覆按 ①（REP）或 ②（SHUF），直至出現想要的設定。

選擇	播放
Repeat Track	反覆播放曲目。
Repeat Group*	反覆播放組群。
Shuffle Group*	以隨機順序播放組群。
Shuffle Disc	以隨機順序播放光碟。

* 播放 MP3/ATRAC CD 時。

若要返回正常播放模式，則選擇 “Repeat off” 或 “Shuffle off”。

收音機

儲存和接收電臺

注意

當在駕車過程中調諧電臺時，須使用最佳調諧記憶功能（BTM），以免發生事故。

自動儲存 — BTM

(用卡片式遥控器操作)

1 反覆按 SOURCE 直至顯示 “TUNER”。若要改變波段，反覆按 MODE。您可以從 FM1、FM2、FM3、MW 或 LW 中選擇。
2 按 MENU，然後反覆按 ↑ 或 ↓ 直至出現 “BTM”。
3 按 ENTER。

本機將各電臺按其頻率順序儲存到數字按鈕之中。

當設定儲存完畢時，本機發出一聲提示音。

手動儲存

1 當接收到您要儲存的電臺時，按住數字按鈕（①至⑥）直至顯示“Memory”。數字按鈕指示在顯示幕上出現。

註

若您試圖在已儲存電臺的數字按鈕上儲存另一個電臺，則以前儲存的電臺將被替換。

提示

當儲存了 RDS 電臺時，AF/TA 設定也被儲存（第 9 頁）。

收聽已儲存的電臺

1 選擇波段，然後按數字按鈕（① 至 ⑥）或 GP/PRESET +/−。

自動調諧

1 選擇波段，然後按 SEEK -/+ 搜尋電臺。當本機接收到一個電臺時，掃描停止。如此反覆操作直至接收到所要的電臺。

提示

如果您知道所要收聽的電臺頻率，則按住 (SEEK) -/+ 找到近似頻率，然後反覆按 (SEEK) -/+ 精確調節到所要的頻率（手動調諧）。

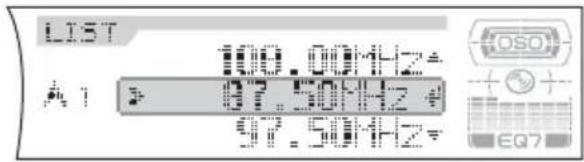

通過列表接收電 — LIST

您可以列出頻率列表。

(用卡片式遙控器操作)

1 選擇波段，然後按 LIST。

顯示頻率。

2 反覆按↑或↓，直至出現想要的電臺。

3 按 ENTER 接收該電臺。

RDS

概要

帶有收音機資料系統（RDS）服務的 FM 電臺將規則無線電電臺訊號連同聽不見的數字資訊一起發送。

顯示項目

A無線電波段，功能
BTA/TP*1
©時鐘 *2
D預設編號
E頻率 *3（電臺名稱），RDS 資料

*1 交通資訊時，“TA”閃爍。接收這種電臺時，“TP”亮起。
*2 當時鐘模式設定為 “on” 時 （第 11 頁）。
*3 當接收 RDS 電臺時，頻率指示的左側顯示 “ *”。

若要改變顯示項目 E，則按卡片式遙控器上的 DSPL。

RDS 服務

本機自動提供以下 RDS 服務：

AF （選擇頻率）

選擇並重調網路中訊號最強的電臺。使用此功能，您可以在長途駕駛中連續收聽相同的節目，而無需手動重調相同的電臺。

TA （交通通告）/TP （交通節目）

提供當前交通資訊 / 節目。任何接收的資訊 / 節目會干擾當前所選的音源。

PTY (節目類型)

顯示當前接收的節目類型。也可以搜尋您選擇的節目類型。

CT (時鐘時間)

RDS 發送中的 CT 資料設定時鐘。

註

• 視國家 / 地區而定，不是所有 RDS 功能均有效。
- 如果訊號強度太弱，或者如果您調入的電臺不發送RDS資料，則RDS將不起作用。

設定 AF 和 TA/TP

1 反覆按 AF/TA，直至出現想要的設定。

選擇	以
AF on	啓用 AF 並停用 TA。
TA on	啓用 TA 並停用 AF。
AF TA on	同時啓用 AF 和 TA。
AF TA off	同時停用 AF 和 TA。

儲存有 AF 和 TA 設定的 RDS 電臺

您可以同 AF/TA 設定一起預設 RDS 電臺。如果您使用 BTM 功能，僅儲存有相同 AF/TA 設定的 RDS 電臺。

如果手動預設，則您可以同時預設 RDS 和非 RDS 電臺，各電臺均有 AF/TA 設定。

1 設定 AF/TA，然後儲存使用 BTM 或手動預設的電臺。

預設交通通告的音量

您可以預設交通通告的音量水平，以至於不會錯過收聽。

1 旋轉音量控制撥盤調節音量水平。
2 按住 AF/TA，直至出現 “TA Volume”。

接收緊急事件通告

AF 或 TA 打開時，緊急事件通告將自動干擾當前選擇的音源。

停留在一個區域的節目域 — Regional

當 AF 功能開啓時：本機的工廠設定將把接收限制在特定區域，因此您無法切換到另一個頻率較強的區域電臺。

如果您要離開區域節日接收區域，則在選單中設定 “Regional off”（第 11 頁）。

註

此功能在英國和一些其他地區無效。

續下頁 →

本地鏈接功能 （僅限英國）

此功能讓您選擇地區中其他本地電臺，即使這些電臺未儲存在數字按鈕上。

1 FM 接收過程中，按儲存了本地電臺的數字按鈕（① 至 ⑥）。
25 秒鐘內再按一下本地電臺的數字按鈕。 如此反覆操作直至接收到本地電臺。

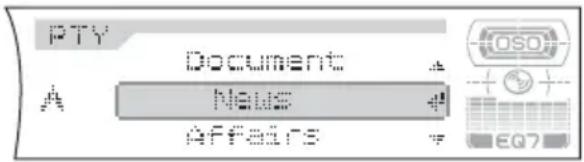

選擇 PTY

(用卡片式遥控器操作)

1 FM 接收過程中，按 PTY。

如果電臺正在傳送 PTY 資料，則顯示當前節目類型名稱。

2 反覆按↑或↓，直至出現想要的節目類型。
3 按 ENTER。

本機開始搜尋正在廣播所選節目類型的電臺。

節目類型

News （新聞），Affairs （當前事件），Info （資訊），Sport （體育節目），Educate （教育），Drama （戲劇），Culture （文化），Science （科學），Varied （綜合），Pop M （流行音樂），Rock M （搖滾音樂），Easy M （放鬆節目），Light M （古典輕音樂），Classics （古典音樂），Other M （其他音樂類型），Weather （天氣），Finance （金融），Children （少兒節目），Social A （社會事件），Religion （宗教），Phone In （聽衆來電），Travel （旅行），Leisure （休閒），Jazz （爵士音樂），Country （鄉村音樂），Nation M （民族音樂），Oldies （懷舊音樂），Folk M （民間音樂），Document （紀錄片）

註

您無法在 PTY 資料無效的國家 / 地區使用此功能。

設定 CT

1 在選單中設定 “CT on” （第 11 頁）。

註

• 即使正在接收 RDS 電臺，CT 功能可能無效。
• 通過 CT 功能設定的時間與實際時間可能有差異。

其它功能

更改聲音設定

調節聲音特性

您可以調節低音、高音、平衡、音量衰減和超低音揚聲器音量。

1 選擇音源，然後反覆按 SOUND，選擇想要的項目。

項目將如下更改：

BASS（低音）→ TREBLE（高音）→ BALANCE（左-右）→ FADER（前-後）→ SUB WOOFER（超低音揚聲器音量）* *“∞”以最低設定顯示，並能最高調節到20級。

2 反覆旋轉音量控制撥盤調節所選擇的項目。

3 秒鐘後，設定完成，顯示幕返回正常播放 / 接收模式。

註

請在選擇項目後 3 秒鐘內進行調節。

用卡片式遙控器操作

在步驟 2 中，若要調節選擇的項目，按 ← 或 → 。

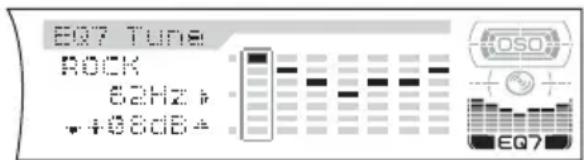

調節均衡曲線 — E07 Tune

您可以調節並儲存不同音調範圍的均衡器設定。

(用卡片式遥控器操作)

1 選擇音源，然後按 MENU。
2 反覆按 ↑ 或 ↓ 直至 “EQ7 Tune” 出現，然後按 ENTER。
3 反覆按 ← 或 → 選擇想要的均衡器類型，然後按 ENTER。
4 反覆按 ← 或 → ，選擇想要的頻率。
頻率將如下更改：

62Hz ↔ 157Hz ↔ 396Hz ↔ 1.0kHz ↔ 2.5kHz ↔ 6.3kHz ↔ 16kHz

5 反覆按 ↑ 或 ↓，調節想要的音量電平。

音量電平以 1 dB 為一級，從 -10 dB 至 +10 dB 進行調節。

重複步驟 4 和 5 調節均衡曲線。

若要復原至出廠設定的均衡曲線，則按住ENTER。

6 按兩次 MENU。

設定完成，顯示畫面返回正常播放 / 接收模式。

調節選單項目 — MENU

您可以使用卡片式遙控器上的4個箭頭按鈕調節不同的選單設定。

(用卡片式遥控器操作)

1 按 MENU。

2 反覆按 ↑ 或 ↓，直至出現想要的項目。

3 按←或→，選擇想要的設定

(如：“on”或“off”)。

4 按 ENTER。

設定完成，顯示畫面返回正常播放 / 接收模式。

註

視音源和設定而定，顯示的項目將不同。

提示

按住 ↑ 或 ↓，您可輕鬆地在各類目之間切換。

可以設定以下項目 （詳細說明請參閱參考頁）：

“●”表示預設設定。

Setup

Clock Adjust (時鐘設定) (第4頁)

CT (時鐘時間)設定 “on”或 “off”●(第9,10頁)。

BEEP

設定 “on” ⬤) 或 “off”。

RM （旋轉式控制器）

改變旋轉式控制器控制的操作方向。

- “Normal” ●）：在工廠設定位置處使用旋轉式控制器。

- “Reverse”：當您將旋轉式控制器安裝在汽車方向盤軸的右側。

AUX-A*1 (AUX 音頻)

將 AUX 音源顯示轉換為 “on” ●（或 “off” （第 13 頁）。

Display

Clock (時鐘資訊)

同時顯示時鐘和顯示項目 / 影像。

- “on”：同時顯示。

- “off” (●)：不同時顯示。

A. Image （自動影像）

自動影像模式自動逐個顯示（每 10 秒鐘）所有顯示影像。

- “off” (●)：不自動改變影像。

- “ALL”：反覆逐個顯示所有顯示模式中的顯示影像。

- “SA”：反覆逐個顯示頻譜分析器的顯示影像。

- “Movie”：反覆逐個顯示動畫模式的顯示影像。

INFO (顯示資訊)

顯示影像時，在顯示幕底部顯示項目（視音源等而定）。

- “on” (●)：顯示項目。

- “off”：不顯示任何項目。

Dimmer

改變顯示幕亮度。

- “Auto” (●)：當您打開燈光時，顯示幕自動變暗。

- “on”：顯示幕變暗。

- “off”：關閉調光器。

Demo ^*1 (示範)

設定 “on” Ⓞ）或 “off” （第 4 頁）。

A. Scroll （自動滾動）

當更改光碟 / 組群 / 曲目時，自動滾動顯示較長的項目。

- “on”：滾動顯示。

- “off” (●)：不滾動顯示。

Receive Mode （接收模式）

Local （本地搜尋模式）

- “on”：僅調諧訊號較強的電臺。

- “off” (●)：調諧正常接收。

Mono （單聲道模式）

若要改善訊號弱的 FM 接收，則選擇單聲道接收模式。

- “on”：以單聲道聽立體聲廣播。

- “off” (●)：以立體聲聽立體聲廣播。

Regional*2

設定 “on” Ⓥ) 或 “off” （第 9 頁）。

Sound

EQ7 Tune (第 10 頁)

HPF （高通滤波器）

選擇前 / 後揚聲器截止頻率：“off” ●）、“78Hz” 或 “125Hz”。

LPF （低通滤波器）

選擇超低音揚聲器截止頻率：“off”（）、“125Hz”或“78Hz”。

Loudness

在較低音量情況下增強低音和高音。

- “on”：增强低音和高音。

- “off” (●)：不增强低音和高音。

續下頁 →

AUX Level

調節每個所連接的輔助設備的音量電平（第 13 頁）。此設定無需調節各音源間的音量電平。

Edit

Name Edit (第12頁)

Name Delete (第12頁)

BTM（第8頁）

*1當本機關閉時。

*2當接收FM時。

使用選購裝置

CD/MD 換碟機

選擇換碟機

1 反覆按 SOURCE，直至出現 “CD” 或 “MD”。

2 反覆按 MODE，直至出現想要的換碟機。

裝置編號 光碟編號

1 在播放過程中，按 GP/PRESET +/−。

若要跳躍 按 GP/PRESET

組群	然後放開(按住片刻)。
連續組群	第一次鬆開後的2秒鐘內。
光碟	反覆。
連續光碟	然後,在2秒鐘內再次按住。

重複和隨機播放

1 在播放過程中，反覆按 ①（REP）或 ②（SHUF），直至出現想要的設定。

選擇	播放
Repeat Disc*1	反覆播放光碟。
Shuffle Changer*1	以隨機順序播放換碟機中的曲目。
Shuffle\ All*2	以隨機順序播放所有裝置中的曲目。

*1連接了一個或多個 CD/MD 換碟機時。

*2當連接了一個或多個 CD 換碟機，或者連接了兩個或多個 MD 換碟機時。

若要返回正常播放模式，則選擇 “Repeat off” 或 “Shuffle off”。

提示

“Shuffle All” 不會打亂 CD 機和 MD 換碟機之間的曲目順序。

標註光碟

當您播放具有 CUSTOM FILE 功能的 CD 換碟機中的光碟時，您可以對每個光碟標註最多為 8 個字元的自訂名稱 （光碟備註）。

如果您標註一個光碟，則該名稱將出現在列表中。

(用卡片式遥控器操作)

1 當正在播放您想要標註的光碟時，按 MENU。

2 反覆按 ↑ 或 ↓ 直至 “Name Edit” 出現，然後按 ENTER。

3 反覆按↑或↓，直至出现想要的字元。 字元将如下更改：

若要移動數字指示，按 ← 或 →。 重複此操作，直至鍵入整個名稱。

4 按 ENTER。

標註完成，顯示畫面返回正常播放模式。

若要顯示名稱，則在接收 / 播放過程中按 DSPL。

提示

• 若要修改或删除字元，則覆蓋或鍵入“□”。
• 光碟備註始終比任何其它預先錄製的標題優先。
• 如果連接了具有 CUSTOM FILE 功能的換碟機，則您可以在本機上標註光碟。
• “Repeat Track” 和所有的隨機播放都將暫停，直至標註完成。

刪除自訂名稱

(用卡片式遥控器操作)

1 選擇存有您想要刪除自訂名稱的裝置，然後按 MENU。
2 反覆按 ↑ 或 ↓ 直至 “Name Delete” 出現，然後按 ENTER。 儲存的名稱出現。
3 反覆按 ↑ 或 ↓，選擇您想要刪除的名稱。

4 按住 (ENTER)。

該名稱即被刪除。如果您想刪除其它名稱，則重複步驟 3 和 4。

5 按兩次 MENU。

本機返回到正常播放模式。

通過名稱找出光碟－ LIST

當連接了具有 CUSTOM FILE 功能的 CD 換碟機或 MD 換碟機時，您可以從列表中選擇光碟。如果您對光碟指定一個名稱，則此名稱將出現在列表中。

(用卡片式遥控器操作)

1 在播放過程中，按 LIST。出現光碟編號和光碟名稱。
2 反覆按↑或↓，直至出現想要的光碟。
3 按 ENTER 播放此光碟。

旋轉式遙控器 RM-X4S

貼標籤

根據您如何安裝旋轉式遙控器粘貼指示標籤。

控制器位置

旋轉式遙控器上與本機上對應的按鈕控制相同的功能。

旋轉式控制器上的以下控制器需要與本機不同的操作。

• PRESET/DISC 控制器 與裝置上 GP/PRESET +/- 相同 （按入並旋轉）。
  • VOL （音量）控制 與裝置上的音量控制撥盤相同 （旋轉）。
• SEEK/AMS 控制器 與本機上 SEEK -/+ 相同 （旋轉，或旋轉並保持）。

改變操作方向

以下所示為控制器操作方向的出廠設定。

若需要將旋轉式控制器安裝在汽車方向盤軸的右側，您可以將控制器的操作方向反置。

1 在推 VOL 控制器的同时，按住 SOUND。

您也可以在選單中改變這些控制器的操作方向（第 11 頁）。

輔助音頻設備

您可以將選購的 Sony 便攜設備連接到裝置上的 BUS AUDIO IN/AUX IN 端子。如果換碟機或其它設備未連接到此端子，則本裝置讓您通過汽車揚聲器聆聽便攜設備。

註

當連接便攜設備時，確保 BUS CONTROL IN 未連接。如果設備連接到 BUS CONTROL IN，則 “AUX” 無法與 SOURCE 同時選擇。

提示

當同時連接便攜設備和換碟機時，請使用選購的AUX-IN選擇器。

選擇輔助設備

1 反覆按 SOURCE 直至顯示 “AUX”。通過便攜設備本身操作。

若要調節輔助設備的音量電平，請參閱第12頁上的 “AUX Level”。

附加資訊

使用前注意事項

• 倘若您的汽車停在直射陽光下，則在操作前必須先使本機充分冷卻。
  ·本機工作時，電動天線將自動伸出。

關於濕氣凝結

在雨天或非常潮濕的地區，本機的透鏡和顯示幕內會產生濕氣凝結。一旦如此，本機將無法正常運行。此時，請將光碟取出，並等待約一小時，直至濕氣蒸發。

為保持高品質聲音

時刻當心，切勿將果汁或其它軟飲料濺在本機或光碟上。

光碟注意事項

•為保持光碟清潔，切勿接觸其表面。拿取光碟時請持其邊緣。
- 不使用時請將光碟裝入光碟盒或光碟匣。
- 切勿使光碟受到熱源 / 高溫的影響。避免將光碟遺留在停泊的車廂內或儀表盤 / 後托架上。
- 切勿貼標籤，或使用帶有粘性墨水 / 殘留物的光碟。這類光碟在使用時會停止轉動，從而造成故障或損壞光碟。

• 切勿使用任何貼有標籤或粘紙的光碟。使用此類光碟將引起如下故障：
  -不能排出光碟（因爲標籤或粘紙脫落並卡住彈出裝置）。
  -不能正確讀取聲音資料（例如，跳躍播放或不播放）因爲熱源使粘紙或標籤皺縮造成光碟彎曲。
• 本機不能播放非標準形狀的光碟（如，心形，正方形，星形）。若試圖播放此類光碟，則可能損壞本機。切勿使用此類光碟。
• 您不能播放 8 cm CD。
• 在播放之前，請使用市售清潔布清潔光碟。從光碟的中心向外擦拭。切勿使用汽油、稀釋劑、市場銷售的清潔劑，以及用於留聲機唱片的抗靜電噴霧劑等溶劑。

• 本機可能無法播放某些 CD-R/CD-RW 光碟（視光碟錄製時所用設備或光碟狀況而定）。
  ·本機無法播放尚未最終化的 CD-R/CD-RW 光碟。

採用版權保護技術編碼的音樂光碟

本產品是專為播放符合 Compact Disc（CD）標準光碟而設計。

近來，許多唱片公司都推出各種採用版權保護技術編碼的音樂光碟。請注意，這些光碟中可能會有不符合 CD 標準的光碟，並且可能無法使用本產品播放。

關於 MP3 檔案

MP3 表示 MPEG-1 Audio Layer-3，是一項音樂檔案壓縮格式標準。此格式將音頻 CD 資料壓縮到原大小的 1/10 左右。

• 本機符合 ISO 9660 level 1/level 2 格式、Joliet/Romeo 擴展格式、ID3 標記 1.0、1.1、2.2、2.3 和 2.4 版，以及 Multi Session。
• 最大數量：

-資料夾 （組群）：150 （包括根目錄和空資料夾）。

-一張光碟中所含 MP3 檔案（曲目）和資料夾：300 （如果資料夾 / 檔案名稱含有很多字元，則此數量可能小於 300）。
一個資料夾 / 檔案名稱的可顯示字元數為 32 (Joliet) 或 32/64 (Romeo); ID3 標記為 15/30 個字元（1.0、1.1、2.2 和 2.3）或 63/126 個字元（2.4）。

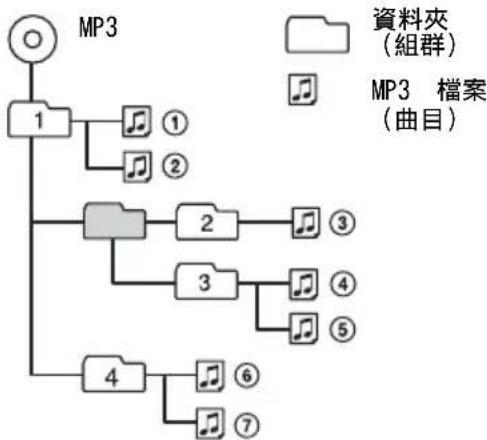

MP3 檔案的播放順序

註

• 使用本機之前必須對光碟進行最終化。
• 當命名 MP3 檔案時，必須在檔案名稱後面加上檔案副檔名 “.mp3”。
• 如果播放如 320 kbps 高比特率 MP3，則聲音可能會斷斷續續。
• 在 VBR（可變比特率）MP3 檔案播放過程中或快進 / 後退過程中，已播放時間可能不會精確顯示。
• 當光碟是以 Multi Session 錄製時，只有第一個區段格式的第一個曲目被識別並播放（任何其它格式均跳過）。優先的格式為 CD-DA、ATRAC CD 和 MP3。

-當第一個曲目為 CD-DA 時，只播放第一個區段的 CD-DA。

- 當一個曲目不是 CD-DA，則播放 ATRAC CD 或 MP3 區段。如果光碟中沒有這些格式的資料，則顯示 “NO Music”。

關於 ATRAC CD

ATRAC3plus 格式

ATRAC3 表示 Adaptive Transform Acoustic Coding3，是一種音頻壓縮技術。此格式將音頻 CD 資料壓縮到原大小的 1/10 左右。ATRAC3plus 是 ATRAC3 的擴充格式，將音頻 CD 資料壓縮到原大小的 1/20 左右。本機可接受 ATRAC3 和 ATRAC3plus 兩種格式。

ATRAC CD

ATRAC CD 錄製了音頻 CD 資料，這些資料通過使用 SonicStage 2.0 或更新版本、SonicStage Simple Burner 等授權軟體，被壓縮為 ATRAC3 或 ATRAC3plus 格式。

- 最大數量：

- 資料夾 （組群）：255

- 檔案 （曲目）：999

- 顯示資料夾 / 檔案名稱字元和由 SonicStage 所寫的文本資訊。

關於 ATRAC CD 的詳細說明，請參見 SonicStage 或 SonicStage Simple Burner 說明書。

註

必須使用授權軟體製作 ATRAC CD，如 SonicStage 2.0 或更新版本，或 SonicStage Simple Burner 1.0 或 1.1，這些軟體隨 Sony Network 產品一起提供。

若您有什麼關於本機的問題或困難，而本說明書沒有提及，請向您附近的 Sony 經銷商諮詢。

保養

更換卡片式遙控器的鋰電池

一般情況下，電池能維持大約 1 年時間。（使用壽命可能會變短，這取決於電池的使用狀況。）當電池的電力變弱時，卡片式遙控器的操作距離將變短。請更換新的 CR2025 鋰電池。使用任何其它電池可能存在火災或爆炸的危險。

鋰電池的注意事項

• 鋰電池應放在兒童不易觸及的地方。萬一誤吞了電池，請立即找醫生。
• 用乾布擦拭電池，以保持接觸良好。
• 安裝電池時，必須保證極性正確。
• 別用金屬鑷子夾電池，否則會引起短路。

警告

電池操作不當可能引起爆炸。 請勿對電池充電、拆解或投入火中。

更換保險絲

更換保險絲時，必須確保所使用的保險絲與原保險絲的額定安培數相同。如保險絲燒斷，請檢查電源連接並更換保險絲。若保險絲更換後又被燒斷，則可能是內部故障。此時，請向附近的 Sony 經銷商諮詢。

若本機與前面板之間的連接器不乾淨，則本機可能不能正常工作。為防止這種情況發生，請卸下前面板（第4頁），然後用蘸有酒精的棉籤清潔連接器。切勿施加太大的力量。否則，可能損壞連接器。

• 為了安全起見，在清潔連接器之前，應關閉發動機並從點火開關上拔下鑰匙。
  · 千萬不要用手指或任何金屬工具直接接觸連接器。

拆卸本機

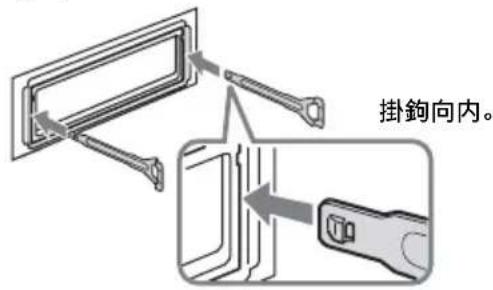

1 拆卸保護環。

①拆卸前面板（第4頁）。
②將開鎖鑰匙與保護環嚙合。

①將兩把開鎖鑰匙一起插入，直至聽到喀嗒聲。

②拉出開鎖鑰匙，使裝置脫離原位。

選擇度：400 kHz 時為 75 dB

信噪比：67 dB （立體聲），69 dB （單聲道）

1 kHz 時諧波失真：0.5%（立體聲），0.3%（單聲道）

分離度：1 kHz 時 35 dB

頻率響應：30 - 15000 Hz

MW/LW

調諧範圍：

MW: 531 - 1602 kHz

LW: 153 - 279 kHz

天線端子：外接天線連接器

中頻：10.7 MHz/450 kHz

靈敏度：MW: 30 μV, LW: 40 μV

功率放大器部分

輸出：揚聲器輸出 （可靠絕緣連接器）

揚聲器阻抗：4 - 8 Ω

最大功率輸出：52 W × 4 （4 Ω時）

一般情況

輸出：

音頻輸出端子 （前置 / 後置）

超低音輸出端子 （單聲道）

電動天線繼電器控制端子

功率放大器控制端子

輸入：

電話 ATT 控制端子

照明控制端子

BUS 控制输入端子

BUS 音频输入 /AUX IN 端子

遥控器输入端子

天線輸入端子

音調控制：

低音：100 Hz 時為±8 dB

高音：10 kHz 時為±8 dB

響度：

100 Hz 時為 +8 dB

10 kHz 時為 +2 dB

尺寸：約 178 × 50 × 178 mm （寬 / 高 / 深）

安裝尺寸：約 182 × 53 × 161 mm （寬 / 高 / 深）

重量： 約 1.3 kg

提供的附件：

卡片式遥控器：RM-X154

安装和连接用配件 (1 套)

前面板盒 (1)

選購附件 / 裝置:

BUS 電纜 （附帶一根 RCA 針型導線）：

由 Dolby Laboratories 取得美國與其他國家之專利授權。

註

本裝置不能連接至與 Sony BUS 系統相容的數位前置放大器或均衡器。

設計和規格若有變更，恕不另行通知。

- 某些部件的焊接使用無鉛焊料。（80%以上。）

- 某些電路板沒有使用鹵化阻燃劑。

- 機身沒有使用鹵化阻燃劑。

- 紙板箱印刷採用非 VOC（揮發性有機混合物）蔬菜油油墨。

·包裝襯墊不使用聚苯乙烯保麗龍。

故障排除

下列檢查表有助於解決您使用本機時可能遇到的問題。

在使用下面的檢查表之前，請檢查連接和操作步驟是否正確。

一般情况

裝置無供電。

- 檢查連接。若一切正常，則檢查保險絲。

- 如果本機關閉且顯示消失，則本機無法用遙控器操作。

→打開本機。

電動伸縮天線未伸出。

電動伸縮天線未裝繼電器盒。

無聲。

- 音量太低。 - 啟動了 ATT 功能，或啟動了電話 ATT 功能（車載電話的介面電纜連接至 ATT 導線時）。

- 衰減控制器（FADER）的位置未設定為 2 揚聲器系統。

- CD 換碟機與光碟格式 （MP3/ATRAC CD）不相容。 →請使用與 Sony MP3 相容的 CD 換碟機或本機進行播放。

無提示音。

- 提示音功能被取消（第 11 頁）。

- 連接了選購的功率放大器，而未使用內建放大器。

記憶內容已被消除。

• 已按下 RESET 按鈕。
  →再將設定存入記憶體中。
• 電源連接導線或電池已經斷開。
• 電源連接導線未正確連接。

儲存之電臺及正確時間被消除。

保險絲已熔斷。

開關發動機鑰匙時產生噪音。

導線與汽車附件電源連接器未正確匹配。

畫面從顯示幕上消失 / 未出現在顯示幕上。

- 調光器設定為 “Dimmer on”（第 11 頁）。

·如果按住 OFF 不放，則顯示消失。

→再次按住 OFF 不放，直至顯示出現。

·連接器髒（第15頁）。

DSO 不起作用。

視車輛內裝飾類型或音樂類型而定，DSO 可能不具備期望的效果。

影像自動改變。

在自動影像模式中，選擇的影像無法顯示。

→若要僅顯示選擇的影像，則設定為 “A. Image off”（第 11 頁）。

顯示項目不顯示。

→設定為 “INFO on” （第 11 頁）。

CD/MD 播放

無法装入光碟。

·已装入另外的光碟。
- 光碟上下顛倒或以錯誤的方向強行插入。

無法播放光碟。

• 光碟有缺陷或髒了。
• CD-R/CD-RW 不是用於音頻 （第 14 頁）。

無法播放 MP3 檔案。

光碟與 MP3 格式和版本不相容 （第 14 頁）。

MP3 檔案的開始播放時間較其它檔案長。

以下光碟要花費較長時間才能開始播放。

-以複雜的樹形架構錄製的光碟。

-以 Multi Session 錄製的光碟。

-能新增資料的光碟。

無法播放 ATRAC CD。

• 光碟不是用 SonicStage 或 SonicStage Simple Burner 等授權軟體製作的。
  ·不包含在組群中的曲目無法播放。

顯示項目不滾動顯示。

- 對於有很多字元的光碟，可能無法滾動顯示。

- “A.Scroll”設定至關閉。

→請設定為 “A.Scroll on”（第 11 頁）或按卡片式遙控器上的 SCRL。

跳音。

·安装不正確。
→請將本機以小於 45°安裝在汽車堅固部位中。
- 光碟有缺陷或髒了。

操作按鈕無效。

光碟不排出。

按 RESET 按鈕（第 4 頁）。

當選購的 MGS-X1 和 MD 換碟機同時連接時，音源顯示中不出現 “MS” 或 “MD”。

本設備將 MGS-X1 識別為 MD 設備。

→按 SOURCE，直至出現 “MS” 或 “MD”，然後反覆按 MODE。

收音機接收

無法接收電臺。

有噪音干擾。

• 請將電動天線控制導線 （藍色）或附件電源導線（紅色）連接至汽車天線升壓器的電源導線 （僅當您的汽車在後 / 側玻璃內有內建 FM/MW/LW 天線時）。
  ·檢查汽車天線的連接。
• 自動天線不能上升。
  →檢查電動天線控制導線的連接。
  ·检查频率。
• DSO 模式開啓時，會有噪音干擾。
  →將 DSO 模式設定為 “OFF”（第 6 頁）。

不能預設調諧。

• 將正確的頻率儲存在記憶體內。
  ·廣播訊號太弱。

不能自動調諧。

• 本地搜尋模式設定至 “on”。
  →將 “Local” 設定至 “off” （第 11 頁）。
  ·廣播訊號太弱
  →進行手動調諧。

在 FM 接收過程中，“ST”指示閃爍。

- 精確地調諧電臺頻率。

·廣播訊號太弱。

→將 “Mono” 設定為 “on” （第 11 頁）。

收聽到的立體聲 FM 廣播節目是單聲道。

本機處在單聲道接收模式。

→ 將 “Mono” 設定至 “off” （第 11 頁）。

RDS

收聽幾秒鐘後，SEEK 啟動。

電臺為非 TP 電臺，或者訊號微弱。

→ 停用 TA （第 9 頁）。

無交通通告。

- 啓用 TA （第 9 頁）。

- 即使是 TP 電臺，電臺也不廣播交通通告。

→調入另一個電臺。

PTY 顯示 “----”。

- 當前電臺不是 RDS 電臺。

- 未收到 RDS 資料。

- 電臺沒有指定節目類型。

出錯顯示 / 信息

Blank*1

MD 上沒有錄製曲目。 ^2*

→請播放錄製有樂曲的 MD。

Error ^*1

- 光碟髒了或插反了。 *2

→清潔光碟或正確插入光碟。

- 由於某些原因，光碟無法播放。

→插入其它光碟。

Failure

揚聲器 / 放大器連接不正確。

→ 參閱此型號的安裝指導手冊，以檢查連接。

Load

換碟機正在裝入光碟。

→請等至裝載完成。

Local Seek +/-

在自動調諧時，本地搜尋模式為開啓。

NO AF

沒有當前電臺的選擇頻率。

→電臺名稱閃爍時，按←或→。本機開始搜尋有相同 P1 （節目標識）資料 （出現 “PI Seek”）的另一個頻率。

NO Album Name

曲目中未寫組群名稱。

NO Data

所有自訂名稱已經被刪除，或一個也未儲存。

NO Disc

光碟未插入 CD/MD 換碟機。

→ 將光碟插入換碟機。

NO Disc Name

曲目中未寫光碟名稱。

NO ID3 Tag

MP3 檔案中未寫 ID3 標記資訊。

NO Info

ATRAC3/ATRAC3plus 檔案中未寫文本資訊。

NO Magazine

光碟匣未插入 CD 換碟機。

→ 将光碟匣插入換碟機。

NO Music

此光碟不是音樂檔案。

→ 將音樂 CD 插入本機或可播放 MP3 的換碟機。

NO TP

本機將繼續搜尋有效的 TP 電臺。

NO Track Name

曲目中未寫曲目名稱。

Not Read

本機未讀取光碟資訊。

→ 裝入光碟，然後在列表中選擇此光碟。

Not Ready

MD 換碟機的蓋子被打開或 MD 未正確插入。

→關閉蓋子或正確插入 MD。

Offset

可能發生內部故障。

→ 檢查連接。如果此出錯指示仍然顯示在顯示幕中，請聯絡附近的 Sony 經銷商。

Read

本機正在讀取光碟上所有曲目和組群資訊。

→請等待，直至讀取完成並將自動開始播放。視光碟的結構而定，可能要花一分多鐘的時間。

Push Reset

因某些原因，CD 機和 CD/MD 換碟機無法操作。

→ 按 RESET 按鈕 （第 4 頁）。

在快進或後退時，您已經到達光碟的開頭或結尾，所以您無法繼續向前。

“□”

本機無法顯示字元。

*1 如果在 CD 或 MD 播放過程中發生錯誤，顯示幕中將不出現 CD 或 MD 的光碟編號。

*2 造成錯誤光碟的光碟編號出現在顯示幕中。

如果這些解答仍無法助您改善情況，請向附近的Sony經銷商諮詢。

如果因爲 CD 播放故障而將本機送修時，請帶好出現問題時所使用的光碟。
