产品类型	立柜式空调
型号	KFR-50LW/08DBA22A
品牌	海尔 (Haier)
电源	单相 220V~50Hz
制冷量 (W)	5300 (800-6500)
制热量 (W)	7100 (800-8000)
制冷输入功率 (W)	1530 (220-2320)
制热输入功率 (W)	2250 (220-2550)
室内机循环风量 (m³/h)	1000
室内机噪音 (dB(A))	41/39/36/32/22 (超强/高/中/低/静音)
室外机噪音 (dB(A))	54
室内机重量 (kg)	38
室外机重量 (kg)	42
制冷剂	R410A
主要功能	PMV人体舒适智能控制、省电功能、健康气流、除PM2.5、WiFi远程控制、强力/静音运转、定时/静眠
滤网清洁周期	建议每2周清洗一次
安全保护	使用专用插座、可靠接地、禁止钢丝代替保险丝
随机附件	遥控器、电池、连接管、排水管、防倒零件、安装配件等
执行标准	GB/T7725-2004

常见问题 - KFR-50LW/08DBA22A HAIER

空调启动后有水流声正常吗？

正常。这是制冷剂流动的声音，尤其是在启动、压缩机启停或停止时发出哗—哗—或咕嘟咕嘟声，并非故障。

空调发出霹叭响声是什么原因？

这是由于塑料部件的热膨胀或冷收缩引起，属于正常现象。

出风有异味怎么办？

异味通常是室内家具、油漆、香烟等气味被吸入所致。建议清洁室内机滤网，并保持室内通风。

制冷时为什么吹出水雾？

制冷或除湿时，骤然冷却的室内空气吹出形成冷凝水雾，这是正常现象。

空调停止后为什么不能立即启动？

这是系统的自我保护功能，停机后约3分钟才能重新启动。

制热时室外机产生水或蒸汽正常吗？

正常。这是除霜运转时产生的，霜融化后形成水或蒸汽。

为什么显示温度与实际检测温度不同？

为提高舒适性，空调会自动进行温度补偿，显示温度可能与人感温度有差异，属正常。

如何开启省电功能？

在制冷、制热或除湿模式下，按下遥控器的省电键，遥控器显示省电字样即可。再按一次取消。

除PM2.5功能如何清洗？

除PM2.5模块采用IFD高效集尘技术，需定期清洗。具体请参考集尘模块说明书，按步骤取出模块并清洁。

空调不制冷/热，效果差可能原因？

请检查：是否按正确模式运行？滤网是否太脏？门窗是否关闭？进出风口有无堵塞？制热时导风板应向下，制冷时向上。如仍异常，请联系售后。

用户手册 KFR-50LW/08DBA22A HAIER

海尔产品质量优，性能佳。为了方便您使用，请仔细阅读说明书，并按照说明书的步骤操作。自始至终，海尔的“国际星级服务”将伴随着您，使用时无论有什么问题，请按照保修证的电话、地址联系，我们时刻恭候为您服务。

thefutureisNOW!

立体送风

竖式超长送风带，48种气流方式保障舒适送风。

省电功能

在制冷、制热、除湿模式下进入省电，智能调节设定温度，节能省电。

PMV:人体舒适智能控制系统

PMV人体舒适智能控制系统是由海尔与中国标准化研究院联合，创新研发而成的空调智能控制系统。

智能功能

智能功能包括如下方面：智能控温，智能调速，智能除霜，智能除湿。

除PM2.5功能

采用国际领先IFD高效集尘技术，强力去除PM2.5、PM10等颗粒污染物，不仅效果显著，而且安全性更高。

WIFI功能

（wifi功能有单独的插页详细说明书）通过Wi-Fi网络实现远程控制，故障配置、运行管理等功能，回家即可立即享受舒适温度。

由于产品的更新改进较快，您所购买的海尔空调可能与本说明中所介绍的不完全一致，由此给您带来的不便我们深表歉意。

该系列空调执行国家标准：GB/T7725-2004

我们承诺，您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务：

“1”：指安装服务“一次就好”；

“5”：指五项组合服务

[A] 安全测电服务：服务前为您安全测电并提醒讲解到位。

[B] 讲解指导使用：指导您正确使用、讲解保养常识，以延长产品寿命，降低能耗。

目录

用前须知	安全注意事项	4
	各部分构件名称	6
	遥控器的使用	9
使用说明	自动化空气调节(PMV人体舒适智能控制系统)	10
	自主化空气调节(制冷、制热、除湿)	11
	基本操作更改设定温度、更改风速调节风向	121213
	便利功能省电功能、健康气流功能除PM2.5、速热运转功能强力运转、静音运转定时功能静眠功能	141415161718

方便信息	清洁保养	19
	疑问解答	20
	安装说明	22
	技术数据	26
	安装服务	27
	保修证	29

[C]产品维护保养：产品安装或维修后，对产品维护保养，以延长产品寿命，节约能源。
[D] 一站式服务营销：如您有新的购买需求，将向您提供上门设计、送货、安装、维保一条龙服务。
[E] 现场清理服务：服务完毕将服务现场清理干净。

欢迎您对我们的服务进行监督，一旦我们的服务承诺未执行到位，请拨打24小时全国统一客服电话4006 999 999进行投诉。经核实无误，您将获得100元监督奖金！海尔，期待您的参与！

选购更多产品请登录海尔网上商城(www.ehaier.com 更便捷 更)如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com，在线安装、报修。

安全注意事项（请必须遵守）

标志解释

尊敬的海尔用户：

您好！感谢您使用海尔空调。为了您能更好的阅读本说明书和使用空调，以下是我们对说明书中出现标志符号的解释说明：

凡带有该“警示”标志的内容，有关产品安全和使用者的人身安全，必须严格按警示的内容操作。

凡带有该“禁止”标志的内容，是必须绝对禁止的行为，否则可能会造成机器的损坏或危及使用者的人身安全。

定期清洁空气滤尘网,若滤尘网被堵塞，制冷和制热效果不佳，耗电量增大，引起故障，制冷运转时会滴水。

使用规定容量的保险丝,绝对不要用钢丝或铜丝代替保险丝

长时间不使用时，请断掉空调器电源,否则有可能会发生触电或者着火危险。

要使内外机的进风口和出风口保持通畅。室内机下方不要摆放电视机、电脑、书籍等怕湿怕潮物品，避免冷凝水滴下造成损坏；距空调1米以内不要安装日光灯，避免遥控信号干扰。临街安装外机不得低于2.5米。

用电安全提示

空调器属于|类电器,请您使用时注意用电安全!

1. 必须使用有可靠接地的电源,电源的地线要埋入大地,不能和自来水管等公用设施连接;分清电源的地线和零线,不能将这两种导线连接在一起。
2. 必须使用单独专用合格插座。
   3.由于柜式空调电流较大, 用户空调线路必须为专用线路, 电路容量必须足够, 线径要等于或大于说明书中对电源线的要求, 当负载能力不够时, 用户应该更改家中线路。

为了您和家人的安全,如果您家中用电有不符合上述要求的地方,请您尽快改进。

机器有异味时应停止使用并断电，联系售后人员检查，避免发生故障或火灾。

空调器不要安装在可燃性气体易泄漏的地方，以免气体泄漏引起火灾或爆炸。不要在易燃易爆和腐蚀性气体环境中使用。

必须可靠接地！接地线应接在建筑物的专用接地装置上。切勿把接地线接在煤气管、自来水管等不可靠的地方。接地不可靠会导致触电、火灾。

不要触碰内外机出风口及内部叶片，不要把手或任何物件插入出风口中，以免受伤或损坏空调器。

切勿向内外机淋水或用水冲洗空调器；不要让油漆、杀虫剂、啫喱水等可燃性物质靠近或喷涂在机器表面。否则易造成龟裂、

不要站/坐在室外机上或将花盆、花瓶等物件放置在外机上。否则容易造成意外损失与伤害。

绝不允许将电源线中途连接或使用接长的电线。不要破坏、加工电源线。否则易造成触电、火灾等事故。

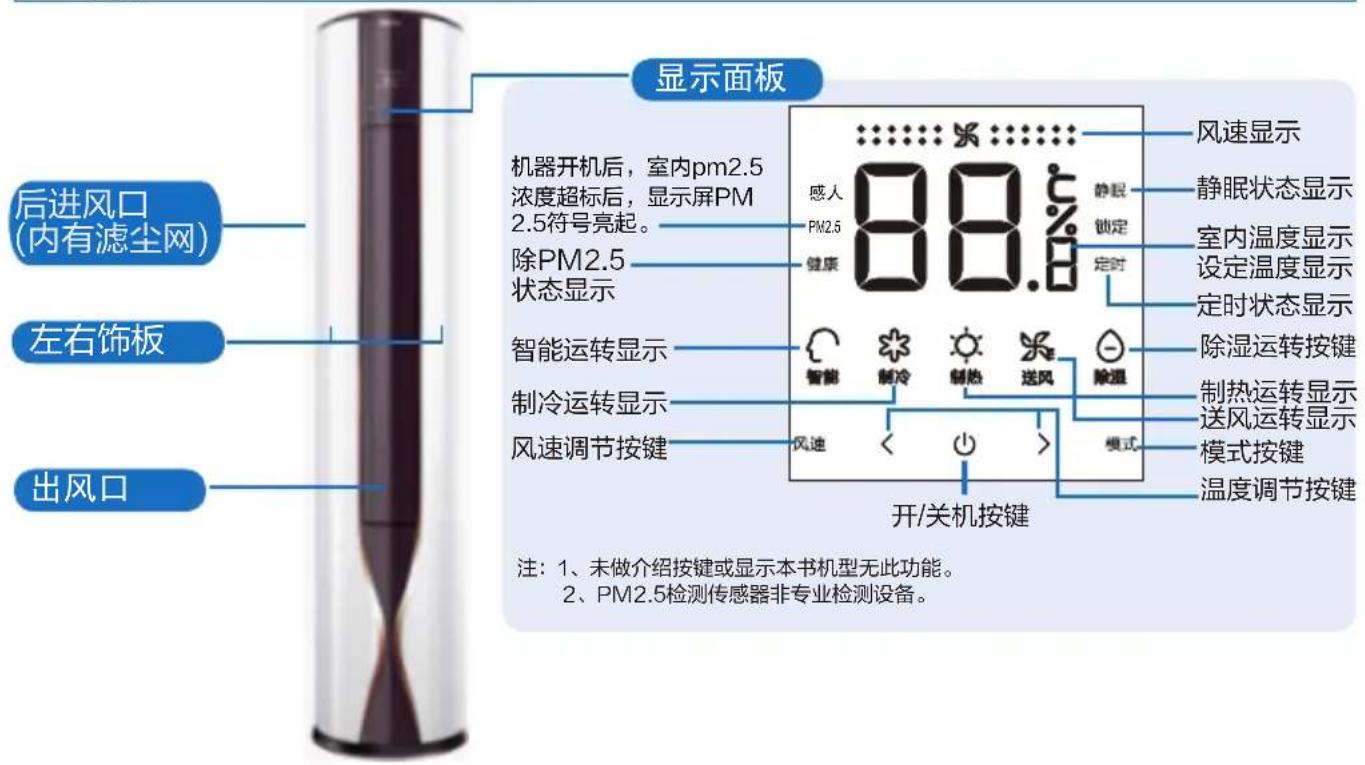

各部分构件名称

室内机

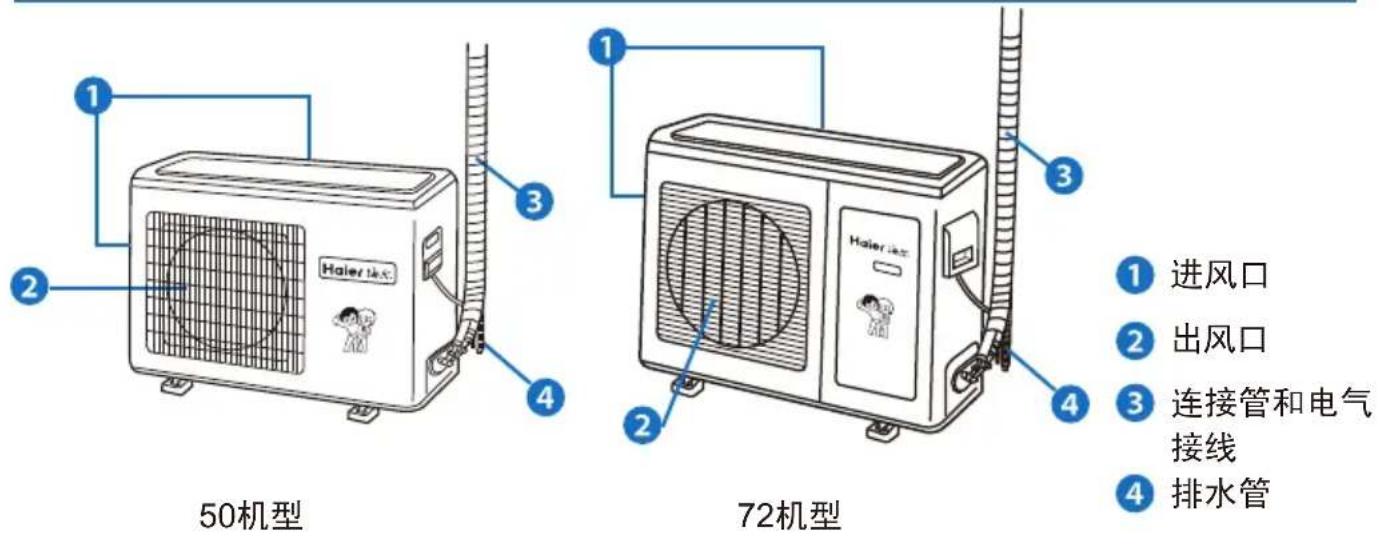

室外机

注：机器外观以实物为准。

遥控器（外侧）

注：本机型只能配PMV功能遥控器，普通遥控器也可设定，但是显示面板按照舒适功能控制运行。

各部分构件名称

遥控器（内侧）

灰色显示的按键，本机无此功能。

遥控器的使用

电池的安装

1 取下电池盒盖

首先轻轻按打开电池盒盖

2 装入电池

确认电池的安装符合盒底部图示“+”“-”极要求。

3 重新装好电池盒盖

安装电池盒盖过程与取下电池盒盖过程正好相反。

使用两节型号相同的新电池。

若遥控器在使用过程中出现异常状态，请取出电池，过几分钟再装入电池即可。

若遥控器显示变淡（有时易出现异常状态），则说明电池没电了，请更换电池。

废旧电池请妥善处理。

小常识

长时间不用遥控器时应将电池取出，取出电池后如有显示，则用一尖状物按一下复位键即可。

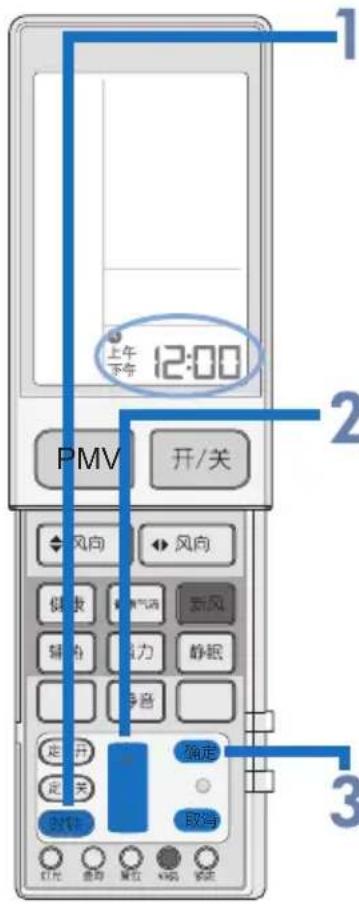

时钟校准

初次开机和更换电池后需校准时钟，校准方法为：

按“时钟”键

时钟显示“上午”或“下午”闪烁。

调节时间

每按一次，时间增加或减少1分钟，按住不放将快速增加或减少。

确定时间

“上午”或“下午”不再闪烁，时钟开始走时。

遥控器的使用

使用时把信号发射头对准室内机上的信号 - 接收窗。

信号发射头和接收窗之间一般应在七米以内，且不应有障碍物。

不要抛掷磕碰遥控器。

在装有电子启动型日光灯、转换型日光灯或无线电话的房间，信号接收窗接收信号易受干扰，使用时只要遥控器距室内机近一些即可。

自动化空气调节

(PMV人体舒适智能控制系统)

PMV人体舒适智能控制系统是由海尔与中国标准化研究院联合，创新研发而成的空调智能控制系统。

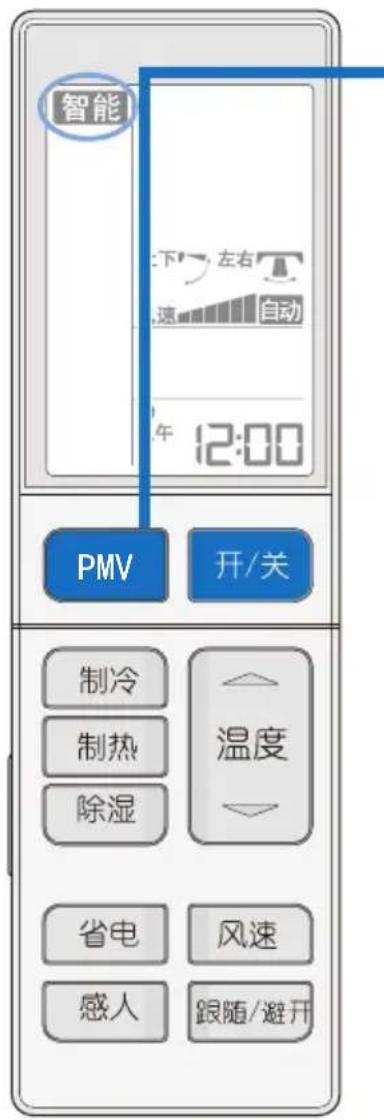

PMV

开启智能模式

按下PMV模式键开始智能运转。遥控器显示“智能”，显示面板显示“”

按下遥控器上的PMV按键，空调将采集到的温度、湿度、风速、热辐射、着衣量、活动量等参数（注：部分产品采集不到的参数按默认值处理），通过PMV智能控制系统处理后，按使人体达到最佳舒适状态的条件而自动运行。

停止时

开/关

(显示为当前实际温度)

设定PMV功能后，智能制冷运行时，面板设定温度范围为24℃\~30℃；按智能制热运行时，面板设定温度范围为19℃\~25℃。

注意

• 针对不同人体感受的差异，可通过温度设定键调整设定温度，按照人体的七级感觉进行划分，除舒适温度外，分别为冷 (-3° C) 、凉 (-2° C) 、稍凉 (-1° C) 、稍暖 (1° C) 、暖 (2° C) 、热 (3° C) 。
  ● 记忆功能： PMV智能控制系统具有记忆功能，可自动记忆调整后的舒适温度。

自主化空气调节（制冷、制热、除湿）

想凉爽时、想温暖时、想除去湿气时……根据需要选择喜好的空调模式。

制冷时

在制冷状态下，遥控关机，内风机将延迟一段时间停止。

制热时

开机后为防止冷风吹出，空调器会稍停片刻再送·热风。

• 制热开启时，自动开启辅助电加热功能，按一下遥控器内侧上的辅热键，辅助电加热功能取消。
• 在制热状态下，遥控关机，内风机将延迟一段时间停止。
• 制热开启时，若外环温≥0℃，辅热功能不自动开启，如需要，请手动开启辅热功能。

除湿时

- 室内温度≤设定温度时，室外机停止，待机约3分钟后，室内机低风运行。

在除湿状态下，遥控关机，内风机将延迟一段时间停止。

基本操作

更改设置温度

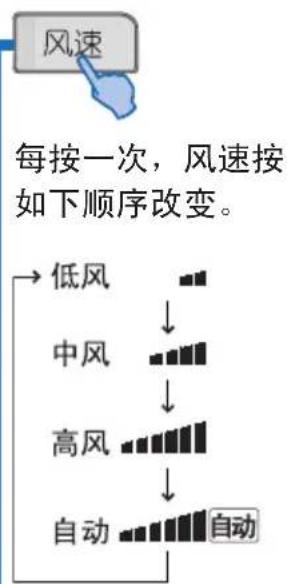

更改风速

按下设定温度键，设定合适的温度。按下风速键，设定合适的风速。

每按 一次 ，设定温度增加 0.5°C ，按住不放将快速增加。

每按一次，设定温度减少 0.5°C ，按住不放将快速减少。

设定温度时，显示面板先显示设定的温度，后显示室温。

可以设定的范围为 16° C 30° C

在制热状态下，室温达到设定温度时，压缩机停止工作，风扇变为低风或停止。

调节风向

摆动上下、左右风摆，选择喜好的送风方向。

遥控关机后再开机，遥控器自动记忆上次设定的摆风位置。

小常识

制冷时，由于冷空气向下凝聚，风向调节成斜向上状态更有利于房间空气循环。。制热时，由于热空气向上凝聚，风向调节成斜向下状态更有利于房间空气循环。

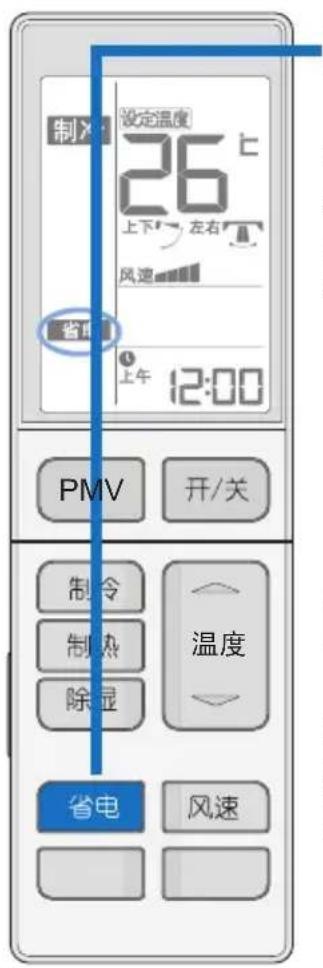

省电功能

根据环境温度自动调节，进行节能舒适运转。

在制冷、制热、除湿模式下，按下省电键，遥控器显示“省电”，省电功能开始运行。

再按一下省电键，遥控器上的“省电”显示消失，省电功能取消。

省电功能仅在制冷、制热、除湿模式下有效，且设定省电后按强力、静音、静眠、智能键退出省电功能（除湿模式下强力、静音无法退出）

设定省电后，主机会自动调节设定温度，自动控制压机开停，可能会出现与用户设定不一致的情况

省电运转在空调较长时间 (2小时以上)·运转时更有节能效果。

健康气流功能

为了不让空调的风直接吹向身体，制造出健康的气流。

按健康气流键，遥控器显示“健康气流”，上下风向显示“▼”，

再按一次健康气流键， 上下风向显示“”，

取消健康气流功能

再按一次健康气流键，遥控器“健康气流”显示消失，健康气流功能取消。

设定健康气流功能后，导风板位置固定。

• 制热时如设定该功能, 最好选用“”模式。
• 制冷时如设定该功能, 最好选用“ ”模式。
• 制冷、除湿时设定“☐”模式，如天气比较潮湿，长时间使用，出风口或导风板可能有滴水现象。

除PM2.5功能

除PM2.5功能：采用国际领先IFD高效集尘技术，强力去除PM2.5、PM10等颗粒污染物，不仅效果显著，而且安全性更高。该集尘模块需要定期清洗，详见集尘模块说明书。

开启除PM2.5功能

1、按下遥控器健康按键，开启除PM2.5功能，遥控器和控制盘分别显示“健康”符号。
2、关机状态下，按下遥控器健康按键，开启除PM2.5功能。再按一下遥控器健康按键除PM2.5功能取消，遥控器和控制盘显示符号“健康”消失。

速热运转功能

● 设定方法：遥控器在制热运转模式下，2秒钟连续按下“开关”键4次，室内机回响2声，即进入速热功能。

取消方法：在速热功能状态下，将遥控器设定到制热运转模式下，在2秒钟连续按下“开关”键4次，室内机回响4声，即退出速热功能。

注：

1) 进入速热功能后, 关机状态下制热显示符号也常亮, 压缩机和室外风扇电机会根据环境温度自行运转, 室内风扇电机不运转, 室内导风板处于关闭状态;
2）断电后，自动退出速热功能；
3）进入速热功能后，整机不掉电且遥控关机状态下该功能也有效；

请注意：进入速热功能后消耗一定的电量，请根据实际情况设定使用。

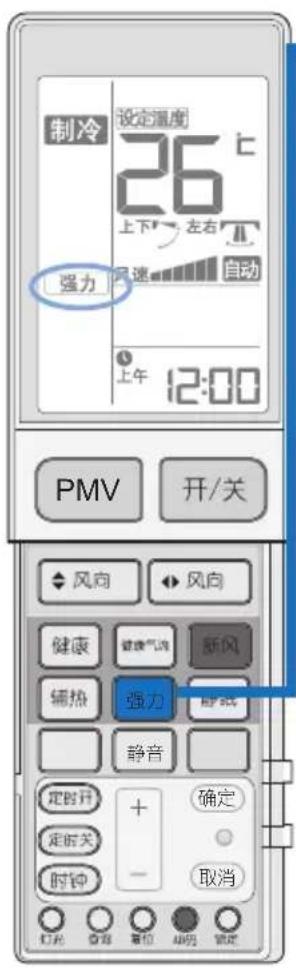

强力运转 静音运转

当您需要快速制冷或制热时，可以使用此功能。

遥控器显示“强力”，风速显示自动风速。

在强力运转状态下，风速为强风。

取消强力运转

按下强力键，遥控器的“强力”显示消失，强力运转取消。

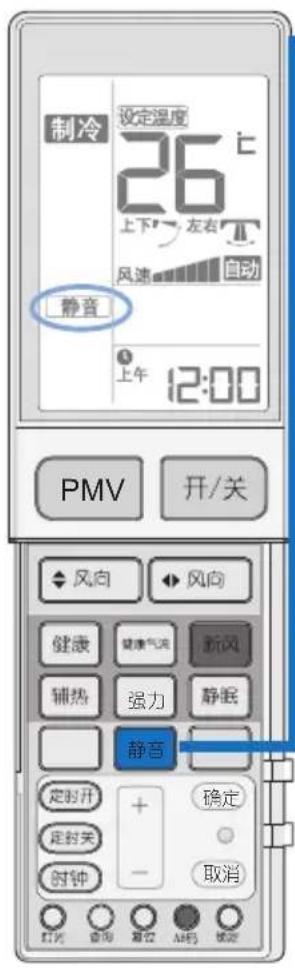

在您休息、读书需要安静时，可以使用此功能。

遥控器显示“静音”，风速显示自动风速。

在静音运转状态下， 风速为低风。

取消静音运转

按下静音键，遥控器的“静音”显示消失，静音运转取消。

小常识

强力运转中，快速制冷、制热，室内会出现温度不均匀。

便利功能

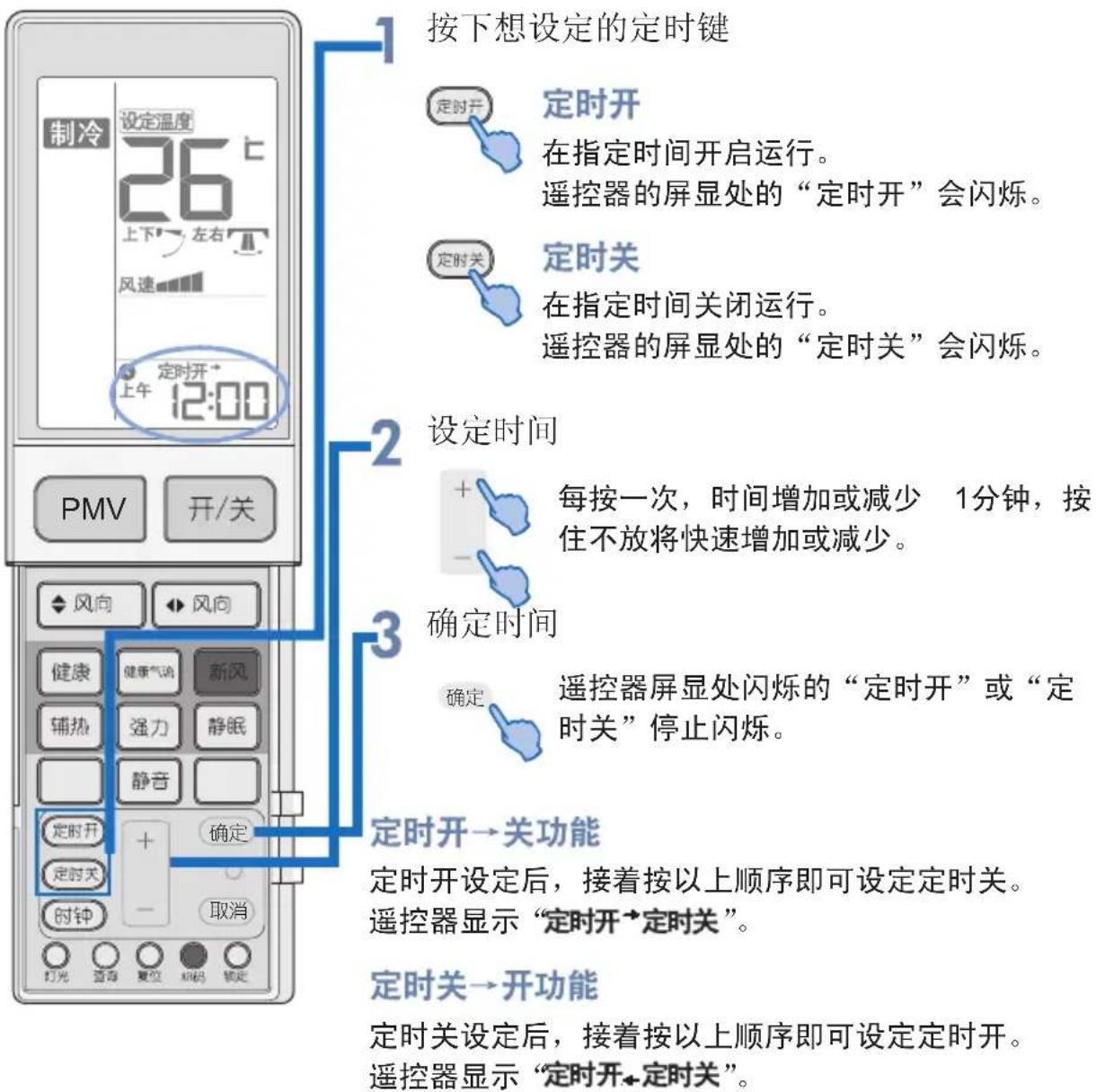

定时功能

可以设定在指定时间启动空调或关闭空调。开启时间和关闭时间，都可以设定。

静眠功能

睡觉前，您可以按下静眠键，空调器会按静眠方式运行，使您的睡眠更舒适。

开启静眠功能

◆ 运行方式

1. 接收到静眠信号，空调器按照系统预置的睡眠温度曲线运行。
2. 设定静眠模式后，若手动调整设定温度，则按照遥控器设定的温度运行；
3. 智能运行时, 空调器按自动选择的工作方式进行相应的静眠运行。送风运行时, 不能使用静眠功能。

清洁保养

空气过滤网的安装及更换

过滤网不清洗持续使用的话，不仅空气调节的效率会降低，也会成为产生故障的原因。请 2周取出一次，进行清洗。

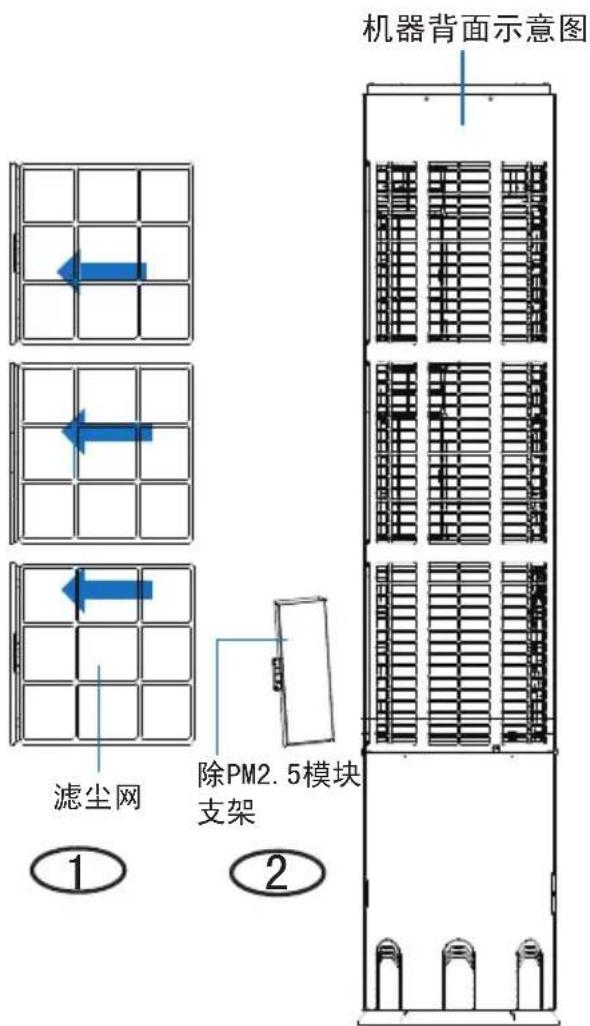

滤尘网、PM2.5模块拆卸步骤：

1、关机并切断电源开关。
2、沿下图箭头方向将滤尘网取出。
3、将除PM2.5支架取出。

换季收存

使用季节结束后的保养

晴天时，在空调处于待机状态下，按健康或新风键，进入送风模式，开机运转半天左右，使空调内部完全干燥。

关闭空调运转开关，关闭电源。否则即使·空调器处于停止状态，也会消耗一定的电力。

清洁室内机、室外机，有条件可用外罩盖好机组。

使用季节开始前的保养

检查室内和室外机组的进风口和出风口有无阻塞物，以免降低工作效率。

清洗机器

关机并切断电源开关·

不要用湿手触碰·

不要用热水或溶剂清洗·

用热的湿布或中性洗涤剂清洗，然后用干布擦净。不要用过热的水（大于 40°C ），这样可能导致褪色变形。不要用杀虫剂或其他化学洗涤剂。

特别提示

空调器室外机换热器如出现脏堵可导致空调器制冷制热效率降低，甚至损坏压缩机。故如果室外机换热器出现脏堵，请联系售后专业人员进行清洗。

疑问解答

室内机	疑问 解答
	听见有水流声	→ 在空调器被启动时;在运转中压缩机启动或停止时;或在空调器停止时;有时会发出“哗—哗—”声或“咕嘟咕嘟”的声音。这是制冷剂的流动声而不是故障。
	发出“ 霹叭”响声	→ 这是由于塑料的热膨胀或冷收缩所引起的。
	出风有异味	→ 从室内机组送出的风中有时有异味,此异味是室内家具、油漆、香烟等的气味被室内机吸入所致。
	在运转中,室内机组冒出水雾	→ 当制冷或除湿运行中,可以看到机器喷出一股股薄薄的水雾。这是由于骤然冷却的室内空气从机内吹出而产生的冷凝水雾。
	在制冷运行时自动转换到送风方式	→ 为防止在室内机组的热交换器上积霜,有时会自动转换到送风方式,但不久仍会返回到冷气方式。
	空调停止后不能立即启动;空调器不启动。	→ 这是由于系统的自我保护功能,因此在停机后约3分钟不能重新投入运行。
	在制热运行时,室外机组产生水或蒸汽	→ 这是当积在室外机散热器上的霜被除去时(除霜运转时)而产生的。
	在制热运转时,即使运转停止,室内风机仍然运转	→ 为了去掉余热,自动停机后室内风机会继续运转一段时间。
	在除湿中不吹出空气或不能改变风扇速度	→ 除湿时,若室外机不开,内风机停约3分钟后以微弱风运转。
	出风口附近可能有熏黑现象,并伴有“嘶嘶”声	→ 这是由于负离子集尘所致,只需时常停机擦拭即可。“嘶嘶”声为负离子激发的正常现象。
	温度显示不一致	→ 由于室内各区域温度的差异,为提高舒适性,空调会自动进行温度补偿。可能会出现空调上显示温度和用户检测到的温度不同,属正常现象。
请做再一次检查	空调器不能启动	→ 电源开关是否接通?线路供电是否正常?漏电断路器是否跳闸?(务必立即关掉电源,并向特约维修点联系。)
	制冷、制热效果不好	→ 是否按要求调节运转控制器?过滤网是否太脏?门或窗户是否开着?在进风口或出风口有无阻塞物?在制热方式下:水平摆叶是否向上?在制冷方式下:室内是否有很多人?室内是否有其它的热源?水平摆叶是否向下?太阳光是否直射室内?

若经上述各项检查、处理后空调器仍不正常运转，或者发现有下列现象时请停止空调器运转并与您的特约维修点联系。

保险丝或断路器经常断路。

在制冷或除湿运转中有水漏出。

运转不正常或能听到不正常的声音。

安装说明

用户须知

为使空调器能够很好的工作，请用户按照本说明书中的要求安装空调器。

搬动空调器时，请注意不要划伤机壳表面。

请使用青岛海尔空调器有限公司供给的连接管，对室内机和室外机进行连接，本说明书。

叙述的是采用青岛海尔空调器有限总公司规定的安装工具，对空调器进行安装的方法。

连接管的最大长度 20 米，室内机与室外机最大高度差 10 米。

请保留好安装说明书，以备维修或更换安装位置时使用。

安装完毕，请按使用说明书的规定，正确使用空调器。

为防止翻倒，请不要推、拉室内机机体。

随机附件

水泥钢钉

x3

自攻螺钉

x3

垫圈

x2

电池

x2

防倒零件

x1

排水管

x1

排水弯头

x1

线扎

x4

橡胶垫

x4

连机线

x4

连接管

x2

不粘胶带

x1

护圈

x1

遥控器

电源线

漏电保护开关

x1

进风栅支架

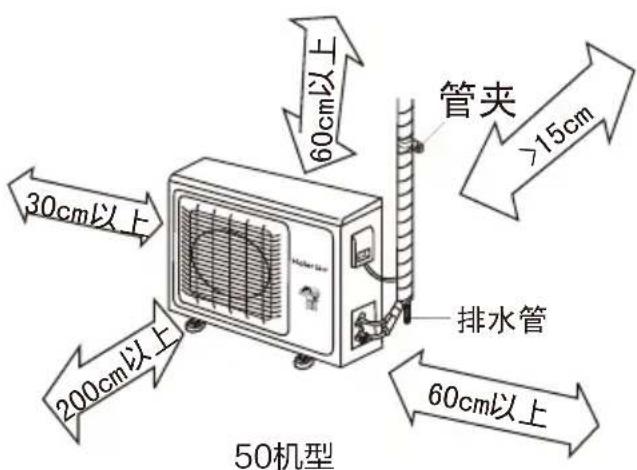

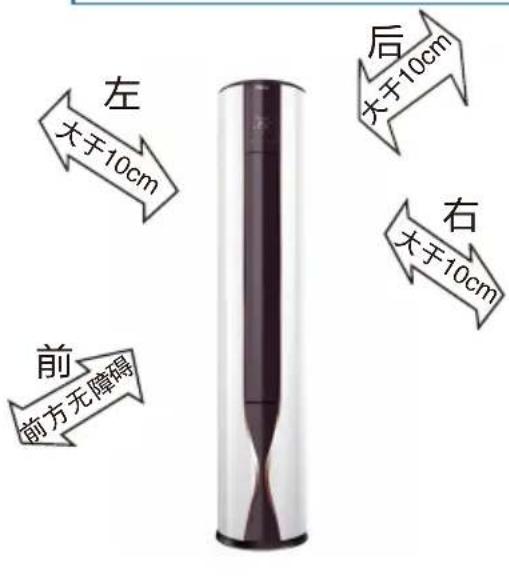

室内外机安装图

根据选择的室内机安装位置和管路走向（见安装图），确定打穿墙孔的位置。

2. 打穿墙孔

打一个穿墙孔，外侧稍微向下倾斜。 安装护圈，安装完毕，用石膏粉封住。

3.室内机的固定

为防止翻倒，用金属支架把机器的下部固定在地板上。整机请水平安装，前后左右的斜度均在°以内。

防倒零件的安装方法

不要使防倒零件同机器之间有缝隙，用螺钉将防倒零件固定在机器顶部（图一）。

在确认了机器确实保持了竖直之后，用螺钉将防倒零件固定在墙面上（图二）。

先拆除左右下饰板，再拆除后饰板，可见到连接管，根据接管方向，去掉后饰板上的左或者右或者中间的接管盖，按照管路连接方法把室内机冷媒气体用管同配管的波纹管管头连接好。

按照穿墙孔的位置，布置连接管，并用聚乙烯胶带把排水软管、连机线连接管包扎在一起，然后穿过做好的墙孔，以备与室外机连接。

布管时，排水管要放在下面。

排水管要做成斜坡形，途中应避免上凸和下凹情况发生。

如果环境湿度过大，排水软管（特别是室内）必要时要用隔热材料进行缠绕保温处理。

室内外机接线图

安装说明

室外机管路连接

注：当管路加长时，售后安装人员可使用专业配备的抽空泵，将管内的空气抽成真空。

新出厂的空调器，厂内封住的 R410A 冷媒为净注气量切勿用内排法进行排空操作。

按下表注入制冷剂。

管长(m)	1	01520
制冷剂加入量(g)		不加	200	300

接线方法

U型端子的接线方法·

松开接线螺丝，将连机线 U型端子插到端子排和接线螺丝之间，然后拧紧螺丝，将连机线轻轻向外拉，确认接线端子被压紧。环状端子的接线方法·

取下接线螺丝，将螺丝穿过连接导线末端的圆环，然后接到端子排中，拧紧螺丝。

直端子接线方法·

松开接线螺丝，将连接导线末端完全插入端子排中，然后拧紧螺丝，将连接导线轻轻向外拉，确认已经被夹紧。

连机线压线方法·

接线完成后，必须用压线夹将连机线压紧，压线夹应压在连机线的外护套线上。

- 加长电源线、连机线

电源线、连机线当长度不够时，不允许搭接，必须更换整条符合说明书中所列规格电源线和连机线，请用户监督配合；

室内外机接线

室内机接线

- 拆除左、右饰板，以及前饰板可看到下图所示控制箱，打开控制箱盖。

接出连机线的前端。

• 按照接线方法和室内外机接线图，接好连机线。
• 按照连机线压线方法将连机线压好。
• 装好控制盒盖和前饰板和左、右饰板。

室外接线

取下接线盖。

按照接线方法和室内外机接线图接好连机线。按照连机线压线方法将连机线压好。装好接线盖。

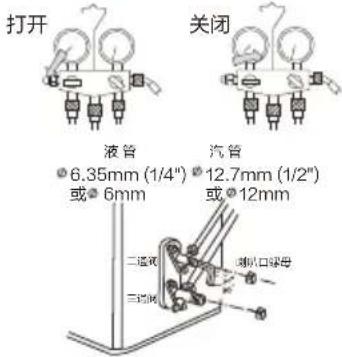

1）取下截止阀螺帽，按图示把软管与三通截止阀检修阀与仪表分流器及真空泵连接。
2）把仪表分流器低压侧旋钮全打开，打开真空泵电源。
3) 抽真空约15分钟, 检查低压侧压力表示值,应达到-0.1MPa(-76cmHg)以下。然后关闭仪表分流器低压侧旋钮, 关闭真空泵。保持1-2分钟后, 确认压力表指针没有回偏, 如果回偏,检查并重新拧紧接头, 重新按步骤3操作。
4）抽空完成后，逆时针全部打开二通、三通截止阀。
5）快速取下检修截止阀上的软管，拧紧截止阀阀帽（20-25N.m）。
6）全部阀帽拧紧以检查阀帽周围有无泄漏。

其它说明

注意：

- 电线必须全部使用铜芯线。

连机线型号：YZW。

50、72机型： 4 × 1.5mm² 或以上；

- 电源: 1 PH, 220 V , 50 Hz , 电源从室外接入。连接室内外机导线时, 检查一下室内外侧接线端子上的编号和颜色, 相同编号和颜色的端子用同一根线连接。

接线错误易损坏空调器的控制器，或机器不能运行。

电源的配置

• 空调器必须使用专用的电源线路（50、72 机型为 30A 以上）。
• 本系列机型有电源线无插头。请用户使用漏电保护开关（50、72机型为30A以上）、地线，由获得电工资格的人员按国家标准规定的布线规则进行固定布线。
• 在潮湿的地方安装空调器时，必须安装漏电保护开关。
• 在其它地方安装时，必须安装漏电保护开关，电源从室外接入的机型必须安装漏电保护开关。

电源的地线和零线必须严格分开，将零线与地线接在一起是错误的。

• 电源线参数：50机型为 2.5 mm² 或以上；72机型为 4.0 mm² 或以上；
• 电源线型号：50、72 机型为 YZW。 如果电源软线损坏，为避免危险，必须由制造厂或其维修部或类似的专职人员来更换。

安装检查及试运转

请用户根据使用说明书来使用空调器试运转的检查项目，在□内打上√号

□ 管子接头是否漏气？
□ 管子接头的隔热处理如何？
□ 室内外机电气连接是否牢固地插入接线板？
□ 室内外机电气连接线固定牢固吗？
□ 排水管布置正确吗？
□ 接地线连接牢固吗？
□ 电源电压符合电气规程吗？
□ 务必请安装人员进行一次试运转，并检查各项的运转情况。

□ 控制面板显示正常吗？
□有无噪音？
□ 制冷是否正常？
□ 室内温度调节器工作正常吗？
□ 电源部分 : L 应连接在火线上 N 应连接在零线上 ② 应连接在地线上

接地（）

零线（N）

·家中电源插座内火线、零线、接地线必须按上图连接，位置不能接错，并连接可靠，无内部短路。
· 连接错误，有可能导致火灾。

使用保养介绍

安装完毕，服务人员应认真向用户讲解使用保养常识，并亲手示范。

技术数据

型号		KFR-50LW/08DBA22A(茉莉门)KFR-50LW/08DBA22A(香槟金)	KFR-72LW/08DBA22A(茉莉门)KFR-72LW/08DBA22A(香槟金)
电源 1PH,220V~,50Hz1PH,220V~,50Hz
制冷量(W) 5300(800-6500)7300(1000-8300)
制热量(W) 7100(800-8000)9000(1000-10500)
功率(W)	制冷	1530(220-2320)2340(330-3300)
	制热	2250(220-2550)3000(300-3750)
电流(A)	制冷	10.77.1
	制热	10.5	13.7
PTC电热功率(W)		2100	2500
PTC电热电流(A)		10.0	12.0
中间制冷量(W)		2600	3600
中间制冷输入功率(W)		540	850
中间制热量(W)		3550	4400
中间制热输入功率(W)		800	1050
低温制热量(W)		5800	7608
低温制热输入功率(W)		2179	3205
室内机循环风量( m3/h )		1000	1200
噪声(dB(A))	室内	41/39/36/32/22(超强/高/中/低/静音)	45/42/37/34/26(超强/高/中/低/静音)
	室外	54	56
质量(kg)	室内机	38	40
	室外机	42	47

注：本公司注重科技更新，参数更改后，恕不另行通知。
上表中制冷量、制热量均为超强档风速下及导板在最大位置处测得。
以上数据是在国家规定的标准工况即：制冷工况为室内干球 27° C、湿球 19° C，室外干球 35° C、湿球 24° C；制热工况为室内干球 20° C、湿球 15° C，室外干球 7° C、湿球 6° C；电压 220V 的条件下测得。
随着室内外气温的变化，以上参数会有所变化。

空调器运行操作范围

制冷除湿	室内侧	最高	干球:32°C	湿球:23°C
		最低	干球:18°C	湿球:14°C
	室外侧	最高	干球:43°C	湿球:26°C
		最低	干球:18°C
制热	室内侧	最高	干球:27°C
		最低	干球:15°C
	室外侧	最高	干球:24°C	湿球:18°C
		最低	干球:-15°C	湿球:—

注：在以上条件下使用，临近制冷最高温度时，制冷效果会有所下降（可采取遮阳措施避免阳光直射）；临近制热最低温度时，制热效果会有所下降。

安装服务

敬告用户：

为了保证您的服务信息及时处理，需求服务时，请直接联系《保修证》内所登录的我公司当地中心服务电话，我公司将提供标准统一的国际星级服务。当专门人员安装完毕后，请仔细将此安装卡填好后，交给专门服务人员。如果您感到服务不满意，可拒绝在安装服务结算卡中签字，并向我公司反映，我公司将及时进行处理，保证您的满意。

请沿下面虚线剪开。

海尔空调器免费安装服务结算卡

用户姓名		产品型号				发票号
室外机编号	室内机编号
销售单位名称				联系电话
用户地址				购机日期
联系电话				邮政编码
安装时间				房屋结构:塔楼、砖瓦
安装人员			楼层	加长管路(m)
说明:•特约安装单位持此卡和海尔空调器有限总公司结算。•此卡必须由用户填写意见并盖章有效。•安装后必须请用户将背面的安装考核卡填写完整。

安装服务

海尔空调安装考核表

注意：为了确保您的利益和逐步提高我们的服务质量，请务必认真填写下面的海尔空调安装考核表。

Haier		海尔空调安装考核表						表号:D0275104AF01A
								生效期:2009.05.25
请在相关需确认的地方[☐内]划√号[按要求进行]或划×号[未按要求进行];在相关的空格填写测试数据、建议、签名[章]及联系电话等。注:所有项目必须填写[没有的项目杠掉]
过程检验记录	安装人员是否出示上岗证、是否按加长管标准收费☐是否确认用户空调能力与房间面积匹配 ☐电表、电源线[插座]、接地线是否符合标准☐是否按用户同意的位置进行安装 ☐排空时间: 秒 说明: ☐连接管是否包扎并平整美观 ☐是否执行1+5成套组合服务 ☐是否对室内机进行排水试验 ☐“1”是指为您提供“一次就好”的服务 ☐是否实施无尘安装 ☐“5”是指----a.是否进行安全测电服务 ☐空调器室内、外机安装是否平稳牢固 ☐b.是否讲解指导空调器的使用和保养细节 ☐连接管接头处是否用肥皂水检漏 ☐c.是否对空调器进行维护和保养 ☐待机时,外壳是否带电 是☐(须整改)否 ☐d.是否进行一站式产品通检 ☐开机时,外壳是否带电 是☐(须整改)否 ☐e.是否对现场进行清理服务 ☐是否用腻子粉或油灰堵穿墙孔 ☐								用户监督确认
									1.服务人员是否如实填写过程检验记录是☐ 否☐2.过程检验记录、最终检验记录是否经过您的确认是☐ 否☐
最终检验记录	室外温度: °C 室内进风温度: °C 室内出风温度: °C电源电压: V~ 运转电压: V~ 运转压力: MPa电源线截面积: mm2 绝缘电阻: MΩ 房间面积: m2结论: 合格☐ 不合格☐
结论: 合格☐ 不合格☐
注:以上两栏由安装人员填写
服务评价	很满意☐ 满意 ☐一般 ☐不满意☐		用户对服务的建议				用户签字(盖章):
安装单位名称(盖章)				联系电话			安装人员

保修证

海尔家用空调保修证使用说明

尊敬的用户：

感谢您使用海尔空调，我公司将按照《中华人民共和国消费者权益保护法》的有关规定及我公司对用户的真诚承诺，凭此保修证及发票，为您提供下列服务：

1. 海尔牌家用空调整机包修6年。
2. 本机在规定包修期内，凡属于制造问题发生的故障，均可免费维修。

3. 包修期内，安装维护人员因维修发生的费用均由我公司支付。
   包修期外费用由用户支付。

4. 下列情况，不属于免费服务范围，但可实行收费服务：

[A] 消费者因使用、维护或保管不当人为造成产品损坏的；
[B] 非指定服务部拆动造成损坏的；
[C] 未经我公司许可，自行修理造成的损坏；
[D] 无三包凭证及有效发票的；
[E] 三包凭证、发票产品型号与维修产品型号不符或有涂改的；
[F] 因不可抗拒因素造成损坏的。

用户须知

对于超过包修期的产品，指定服务人员上门提供有偿服务，有偿费用(超包收费)包括修理人工费、零部件费和超距离交通费。用户所有的费用以服务人员出示的统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。带型号、编号的条形码两联单请注意保存，服务人员每次上门服务后要取用一联作为维修凭证，以保证建立准确的服务档案，取用条形码并不会影响产品的保修。

合格证

在线报修地址：http://service.haier.com/

版 次: 01

专用号：0010567253

VC
