ARK-1124H-S6A3 - 工业控制器 Advantech - 免费用户手册

产品类型	工业迷你电脑
品牌	Advantech (研华)
型号	ARK-1124H-S6A3
尺寸（宽×深×高）	133.8 × 94.2 × 44.2 毫米
重量	约 1.2 公斤
电源输入	12V DC (适配器)
处理器	Intel Celeron N3350 或类似
内存	DDR3L 最大 8GB
存储	mSATA SSD (可选)
显示输出	HDMI, VGA
网络接口	2 x Gigabit Ethernet
USB 接口	4 x USB 3.0
串口	2 x RS-232/422/485
扩展槽	1 x Mini PCIe (全高)
工作温度	0°C 至 50°C
认证	CE, FCC
清洁与维护	断电后用干布擦拭；避免液体进入
安全注意事项	避免堵塞通风口；防止过热
配件	电源适配器、VESA 安装支架（可选）

常见问题 - ARK-1124H-S6A3 Advantech

ARK-1124H-S6A3 支持哪些操作系统？

该设备支持 Windows 10 IoT 和 Linux 等操作系统，具体取决于 BIOS 设置和驱动程序。

如何安装内存和存储？

打开底部盖板，即可看到 DDR3L SO-DIMM 插槽 和 mSATA 插槽。请确保断电操作，并参考用户手册中的图示。

设备的工作温度范围是多少？

工作温度范围为 0°C 至 50°C，超过此范围可能导致性能下降或损坏。

如何连接串口设备？

串口支持 RS-232/422/485，通过 BIOS 或跳线设置模式。默认通常为 RS-232。

是否可以壁挂安装？

可以，支持 VESA 75×75 安装孔，需使用可选支架。

电源适配器的规格是什么？

输入：100-240V AC，输出：12V/3A DC。请使用原装适配器。

如何更新 BIOS？

从 Advantech 官网下载最新 BIOS 文件，通过 U 盘启动到 DOS 或使用 AFUWIN 工具在 Windows 下更新。

设备支持 4K 显示输出吗？

HDMI 接口支持 4K@30Hz，VGA 仅支持 1080p 及以下分辨率。

如何清洁和维护设备？

关闭电源，使用干燥软布擦拭外壳。避免使用化学溶剂。定期清理通风口灰尘。

保修期多长？如何获取支持？

通常提供 2 年保修。可通过 Advantech 官方网站或联系当地经销商获取技术支持。

用户手册 ARK-1124H-S6A3 Advantech

随附本产品发行的文件为研华公司2017年版权所有，并保留相关权利。针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。本手册以提供正确、可靠的信息为出发点。但是研华公司对于本手册的使用结果，或者因使用本手册而导致其它第三方的权益受损，概不负责。

认可声明

Award 为 Award Software International, Inc. 的商标。

VIA 为 VIA Technologies, Inc. 的商标。

IBM、PC/AT、PS/2 和 VGA 为 International Business Machines Corporation 的商标。

Intel 和 Pentium 为 Intel Corporation 的商标。

Microsoft Windows® 为 Microsoft Corp. 的注册商标。

RTL 为 Realtek Semi-Conductor Co., Ltd. 的商标。

ESS 为 ESS Technology, Inc. 的商标。

UMC 为 United Microelectronics Corporation 的商标。

SMI 为 Silicon Motion, Inc. 的商标。

Creative 为 Creative Technology LTD. 的商标。

CHRONTEL 为 Chrontel Inc. 的商标。

所有其它产品名或商标均为各自所属方的财产。

如需本产品或研华其它产品的更多信息，请访问：

http://www.advantech.com/

http://www.advantech.com/ePlatform/

如需技术支持与服务，请访问我们的技术支持网站：

http://support.advantech.com.tw/support/

产品质量保证 （两年）

从购买之日起，研华为原购买商提供两年的产品质量保证。但对那些未经授权的维修人员维修过的产品不予提供质量保证。研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。

如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。对于出保产品，我们将会酌情收取材料费、人工服务费用。请联系相关销售人员了解详细情况。

如果您认为您购买的产品出现了故障，请遵循以下步骤：

1. 收集您所遇到的问题信息（例如，CPU 主频、使用的研华产品及其它软件、硬件等）。请注意屏幕上出现的任何不正常信息显示。

2. 打电话给您的供货商，描述故障问题。请借助手册，产品和任何有帮助的信息。

3. 如果您的产品被诊断发生故障，请从您的供货商那里获得 RMA（Return Material Authorization）序列号。这可以让我们尽快地进行故障产品的回收。

4. 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。我们对无法提供购买日期证明的产品不提供质量保证服务。

5. 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。

料号：2006112410 第一版

中国印刷 2017 年 11 月

符合性声明

FCC B 级

根据 FCC 规则第 15 条，本设备已经过检测并被判定符合 B 级数字设备标准。这些限制旨在为居住环境下的系统操作提供合理保护，使其免受有害干扰。本设备会产生、使用和发射无线电频率能量。如果没有按照手册说明正确安装和使用，可能对无线电通讯造成有害干扰。但即使按照手册说明进行安装和使用，也并不能保证不会产生干扰。若本设备会对无线电或电视信号接收产生有害干扰，用户可通过开、关设备进行确认。当本设备产生有害干扰时，用户可采取下面的措施来解决干扰问题：

■ 调整接收天线的方向或位置
■ 增大本设备与接收器之间的距离
■ 将本设备的电源接头插在与接收器使用不同电路的电源插座
■ 若需技术支持，请咨询经销商或经验丰富的无线电 / 电视技术人员

技术支持与服务

1. 有关该产品的最新信息，请访问研华公司的网站：
   http://support.advantech.com.cn
2. 用户若需技术支持，请与当地分销商、销售代表或研华客服中心联系。进行技术咨询前，用户须将下面各项产品信息收集完整：
3. 产品名称及序列号
4. 外围附加设备的描述
5. 用户软件的描述 （操作系统、版本、应用软件等）
6. 产品所出现问题的完整描述
7. 每条错误信息的完整内容

警告与注意

警告！在操作过程中，用户须特别注意该手册中的警告信息，以免造成人身伤害。

注意！该手册中的注意信息可帮助用户避免损坏硬件或丢失数据，例如：

如果电池更换不正确，将有爆炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

注！此项提供其它额外信息。

包装清单

安装系统之前，用户需确认包装中含有本设备以及下面所列各项，并确认设备完好。

1 x ARK-1124
1 x 登记卡和 2 年质保卡
1 x China RoHS
1 x WISE-PAAS RMM 安装光盘
1 x 96PSA-A36W12W7 (ARK-1124C)
1 x 96PSA-A60W12W6 (ARK-1124U、ARK-1124H)

订购信息

产品型号 说明

ARK-1124C-S1A1E Intel Atom N3350 DC 1.1GHz,带4个COM、双GbE

ARK-1124U-S1A1E Intel Atom N3350 DC 1.1GHz,带VGA、4个USB3.0和双GbE

ARK-1124H-S6A1E Intel Atom E3940 QC 1.6GHz,带双HDMI、4个USB 3.0和双GbE

可选附件

产品型号 说明

MOS-2220-Z1101E 高速 COM 模块、1 路、USB I/F

MOS-1120Y-0201E 隔离 RS-232、2-Ch、DB9、PCIe I/F

MOS-1120Y-1401E 非隔离 RS-232、DB37、4 路、PCIe I/F

MOS-1121Y-0201E 隔离 RS-422/485、2 路 DB9、PCIe I/F

MOS-1121Y-1401E 非隔离 RS-422/485、DB37、4 路、PCIe I/F

MOS-2120-Z1101E 千兆位 LAN 以太网模块、1 路、PCIe I/F

MOS-2220-X1101E 并行 LPT 模块、1 路、USB I/F

MOS-1130Y-0201E 隔离 CANBus、2 路、DB9、PCIe I/F

MOS-2230-Z1201E CANBus 模块、2 路、USB I/F

MOS-1110Y-0101E 隔离 16 DI/8 DO、1 路、DB37、PCIe I/F

MOS-2110Z-1201E USB 模块、2 路、PCIe I/F

安全指示

1. 请仔细阅读此安全操作说明。

2. 请妥善保存此用户手册供日后参考。

3. 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗设备。

4. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。

5. 请不要在潮湿环境中使用设备。

6. 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。

7. 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。

8. 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。

9. 请将电源线布置在人们不易绊到的位置，并不要在电源线上覆盖任何杂物。

10. 请注意设备上的所有警告标识。

11. 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损坏。

12. 请不要让任何液体流入通风口，以免引起火灾或者短路。

13. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。

14. 如遇下列情况，请由专业人员来维修：

电源线或者插头损坏；

设备内部有液体流入；

■ 设备曾暴露在过于潮湿的环境中使用；

■ 设备无法正常工作，或您无法通过用户手册来使其正常工作；

设备跌落或者损坏；

设备有明显的外观破损。

1. 请不要把设备放置在超出我们建议的储存温度范围的环境，即不要低于 -40^ C （ 40^ F ）或高于 85^ C （ 185^ F ），否则可能会损坏设备。

2. 注意：计算机配置了由电池供电的实时时钟电路，如果电池更换不正确，将有爆炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

3. 限制随意出入区域：设备只可安装在限制随意出入的区域。

根据 IEC 704-1:1982 的规定，操作员所在位置的声压级不可高于 70dB(A)。

免责声明：该安全指示符合 IEC 704-1 的要求。研华公司对其内容的准确性不承担任何法律责任。

目录

第 1 章 概述 …… 1

1.1 产品简介.....2
1.2 产品特性.....3

1.2.1 一般特性 …… 3
1.2.2 显示 3
1.2.3 以太网 ..... 3

1.3 芯片组.....4

1.3.1 功能规格 4
1.3.2 WTSE-PAAS 5

1.4 机械规格.....5

1.4.1 ARK-1124C 尺寸 ..... 5

图 1.1: ARK-1124C 尺寸 ..... 5

1.4.2 ARK-1124U 尺寸 6
1.4.3 ARK-1124H 尺寸 6
1.4.4 重量 ..... 6

1.5 电源要求.....7

1.5.1 系统电源 ..... 7
1.5.2 RTC 电池 ..... 7

1.6 环境规格.....7

1.6.1 工作温度 ..... 7
1.6.2 相对湿度 7
1.6.3 储存温度 ..... 7
1.6.4 工作中振动 7
1.6.5工作中冲击 7
1.6.6 安规认证 ..... 7
1.6.7 EMC 7

第 2 章 安装硬件 …… 9

2.1 简介..... 10
2.2 跳线.....10

2.2.1 跳线描述 ..... 10

2.2.2 跳线列表 ..... 10

表 2.1: 主板的跳线列表.....10

2.2.3 跳线位置 ..... 11
图 2.1：跳线位置.....11
2.2.4 跳线设置 ..... 11

图2.2：ARK-1124C前视图 12
图 2.3: ARK-1124C 後视图 ..... 12
图2.4：ARK-1124U前视图 12
图 2.5: ARK-1124U 後视图 ..... 13
图 2.6: ARK-1124H 前视图 ..... 13
图 2.7: ARK-1124H 後视图 ..... 13

2.4.2 电源输入接口 ..... 14

图 2.9: 电源输入接口.....14

2.4.3 以太网端口（LAN）....14

图 2.10: 以太网端口.....14
表 2.2：以太网端口针脚定义.....14

2.4.4 USB 接口 ..... 15

图 2.11: USB 接口 ..... 15

图 2.12: 音频接口 ..... 15

表 2.4: 音频接口针脚定义 ..... 15

2.4.6 COM 端口..... 16

图 2.13: COM 端口 ..... 16

图 2.14: HDMI 接口 ..... 17

表 2.6: HDMI 接口针脚定义 ..... 17

2.4.8 HDD LED 指示灯.... 18

图 2.15: HDD LED 指示灯 18

2.4.9 天线孔 18

图 2.16: 天线孔 ..... 18

图 2.17: 电源开关按钮 ..... 18

2.5.2 电源输入接口 18

图 2.18: 电源输入接口 ..... 18

2.5.3 以太网端口 (LAN) 19

图 2.19: 以太网端口 ..... 19

表 2.7：以太网端口针脚定义 ..... 19

2.5.4 USB 接口..... 19

图 2.20: USB 接口 19

表 2.8: USB 接口针脚定义 ..... 19

2.5.5 音频接口 20

图 2.21: 音频接口 ..... 20

表 2.9：音频接口针脚定义 …… 20

2.5.6 COM 端口 20

图 2.22: COM 端口 20

表 2.10: COM 端口针脚定义 ..... 2

2.5.7 VGA 接口 21

图 2.23: VGA 接口 ..... 21

表 2.11: VGA 接口针脚定义 ..... 2

2.5.8 HDD LED 指示灯.... 22

图 2.24: HDD LED 指示灯 22

2.5.9 天线孔 22

图 2.25: 天线孔 22

图 2.27: 电源输入接口 ..... 22

2.6.3 以太网端口（LAN）.... 23

图 2.28: 以太网端口 ..... 23

表 2.12：以太网端口针脚定义 23

2.6.4 USB 接口..... 23

图 2.29: USB 接口 ..... 23

表 2.13: USB 接口针脚定义 ..... 23

2.6.5 音频接口 24

图 2.30: 音频接口 ..... 24

表 2.14: 音频接口针脚定义 ..... 24

2.6.6 COM 端口 24

图 2.31: COM 端口 24

表 2.15: COM 端口针脚定义 ..... 24

2.6.7 VGA 接口..... 25

图 2.32: VGA 接口 25

表 2.16: VGA 接口针脚定义 ..... 25

2.6.8 HDD LED 指示灯 26

图 2.33: HDD LED 指示灯 26

2.6.9 天线孔 26

图 2.34: 天线孔.....26

2.7 安装外围设备.....26

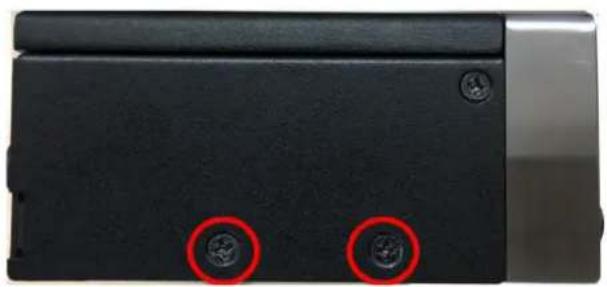

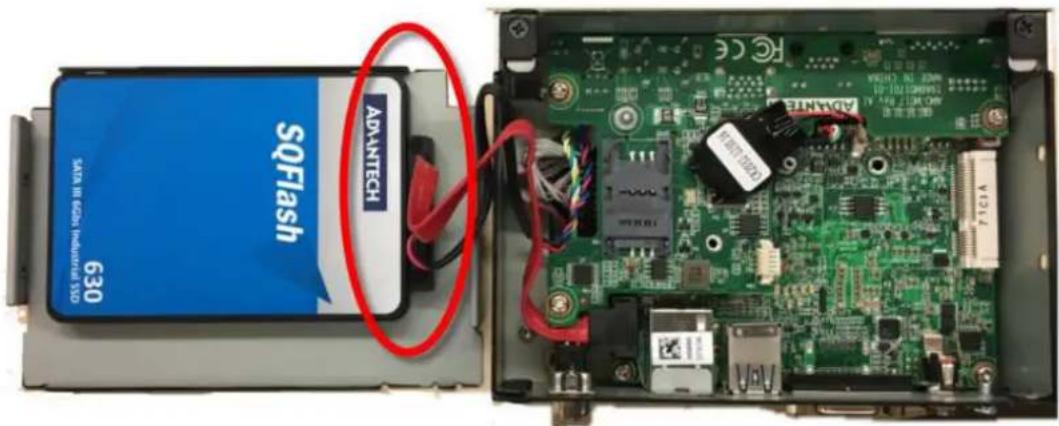

2.7.1 安装 HDD/SSD 26

2.7.2 安装 RAM 28

2.7.3 安装 M.2 模块 29

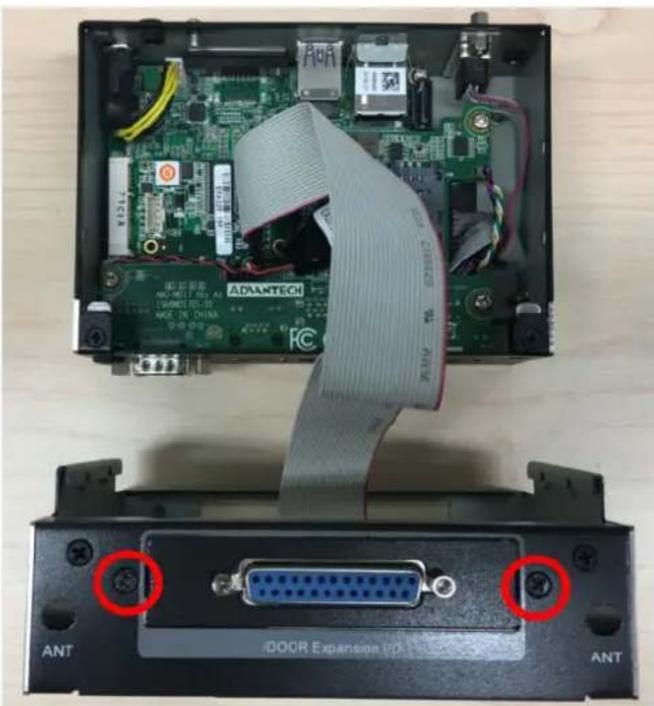

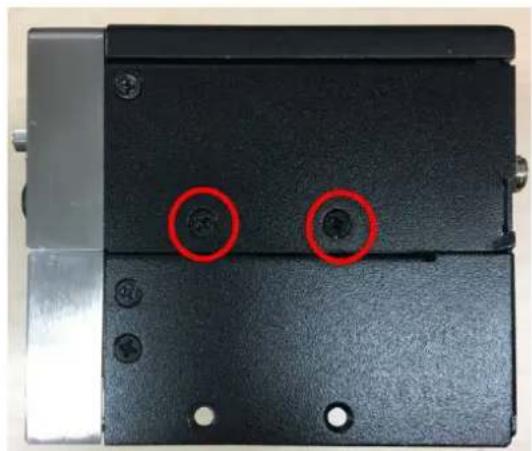

2.7.4 安装 iDoor 模块 ..... 30

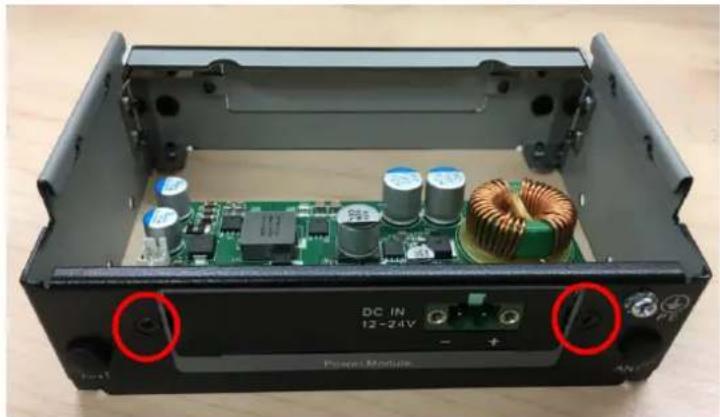

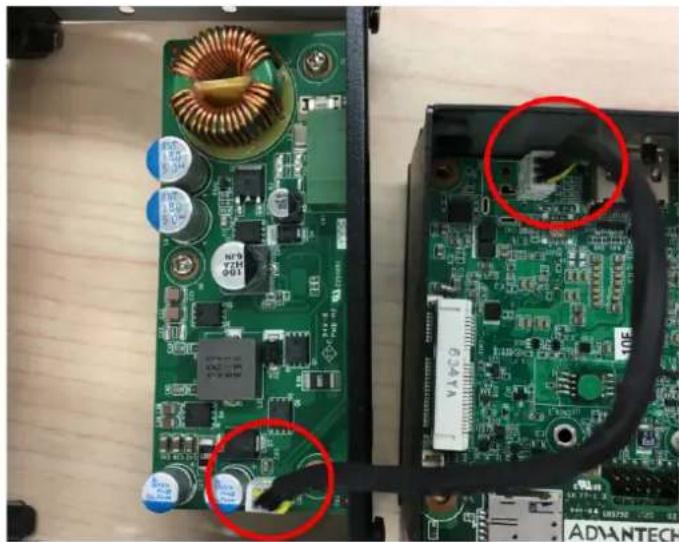

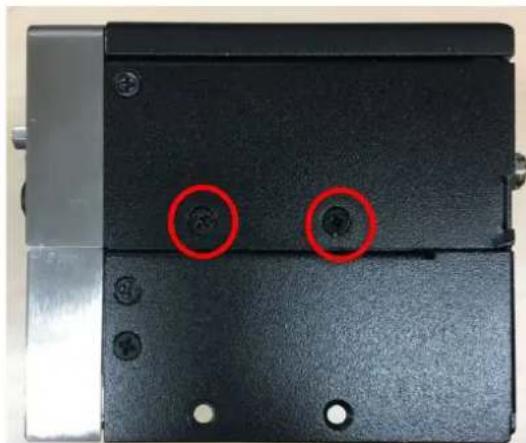

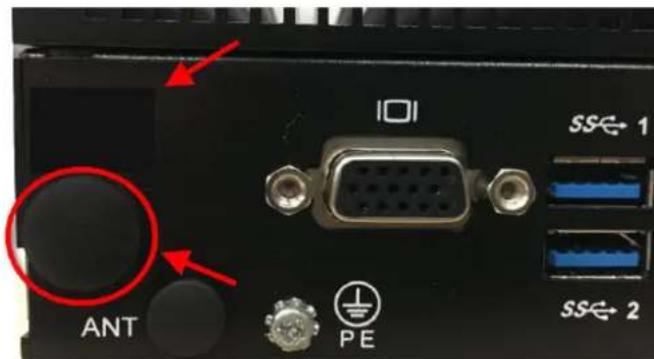

2.7.5 电源模块安装 （可选）....31

第 1 章

概述

本章介绍 ARK-1124 系列产品的背景信息

1.1 产品简介

ARK-1124 是一款搭载了 Intel® Celeron® N3350 DC/Atom™ E3940 QC 处理器、模块化设计、紧凑 I/O 接口设计、体积精巧的智能无风扇嵌入式系统。相比上一代 Intel® Celeron® J1900/E3845 处理器，新一代 Intel Celeron® N3350/ Atom™ E3940 的处理性能比提高了 110%，显示性能也提高了 70%。

ARK-1124 平台不仅提供了更好的效能，更具备低功耗设计，是一个节能、环保的解决方案，而且模块化的设计方式能够提供多种扩充 I/O 接口，易于满足各种应用的需求，如工厂自动化、机械自动化、kiosk 以及自助应用等。另外，此款平台可在 -20 \~ 60°C 的温度范围内可靠运行。

设计坚固、体积精巧、功能丰富

搭载了 Intel® Celeron® N3350 DC/Atom™ E3940 QC 处理器的 ARK-1124，是一款坚固的嵌入式工控机。所有型号均采用了无风扇设计，还具有多种特性，如标准 12V、选配 12V \~ 24V 的宽输入电压范围、-20 \~ 60°C 宽温工作范围、多种扩展选项、以及坚固的结构。

ARK-1124 嵌入式工控机仅手掌大小，却以精巧的体积提供了丰富的 I/O 选择：ARK-1124C 提供 4 个 COM 端口、2 个 USB 接口、1 个 GbE 端口；ARK-1124U 提供 4 个 USB 3.0 接口、2 个 COM 端口、2 个 GbE 端口；ARK-1124H 提供 4 个 USB3.0 接口、1 个 COM 端口、2 个 GbE 端口。在 Wifi 接口支持上，ARK-1124U 及 ARK-1124H 支持 M.2 接口。

多种显示来源支持，支持 4K HDMI 显示输出

ARK-1124 系列支持两显示类型：VGA、HDMI 显示。ARK-1124H 可支持两个 4K HDMI 显示，支持双独立显示。ARK-1124C 及 ARK-1124U 则可支持一个 VGA 显示。

显示引擎为 DirectX 11.1、硬件格式解码 / 加速、MPEG2（硬件加速）、H.264/VC1/WMV9（硬件解码 / 加速）。

ARK Plus/iDoor 扩展

ARK-1124 提供双层的模块扩展区，用户可依需求选择适合的 MOS 系列 iDoor 模块扩展如隔离 / 非隔离式 COM 口、GbE、CANBus 等。此 iDoor 模块扩展区亦可支持部份 EMIO 模块，达到快速整合的效益。客户亦可搭配选配的电源模块，与 ARK Plus 模块一起使用，扩充 12V-24V 的宽压电源输入。

内置智能显示管理工具 - 研华 WISE-PaaS RMM

研华 WISE-PAAS RMM 提供了一系列可编程 API，如多级看门狗定时器、硬件监视器、系统还原等，并都设计有用户友好界面。WISE-PAAS RMM 是一款智能的自我管理跨平台工具，可用于监控系统状态，并在发生异常时采取措施。WISE-PAAS RMM 提供了在关键低温环境下的启动保障功能，因此系统可在电压突降时自动恢复。WISE-PAAS RMM 使系统更可靠、更智能。WISE-PAAS RMM 还提供了简单的远程管理，因此用户可便捷地监控、配置和控制多个终端，维护和系统恢复也变得更简单。

1.2 产品特性

1.2.1 一般特性

CPU: CPU: - Intel® Celeron® N3350 DC SoC 1.1GHz, 最高可达 2.4 GHz, 带 turbo boost - Intel Atom ™ E3940 QC SoC 1.6GHz 最高可达 1.8GHz, 带 turbo boost

- BIOS: AMI 64 Mbit Flash BIOS - 系统内存：1 x DDR3L SODIMM，DDRIII 1866 MHz 最高可达 8 GB - 看门狗定时器：单芯片看门狗定时器，255 级间隔定时器、可通过软件设置

串行端口： - ARK-1124C: 4 x RS-232/422/485 - ARK-1124U: 2 x RS-232/422/485 - ARK-1124H: 1 x RS-232/422/485

USB 接口： - ARK-1124C: 2 x USB 3.0 - ARK-1124U/ARK-1124H: 4 x USB 3.0

■ 音频：高清音频（HD），线路输入、线路输出

- 支持 1 x miniPCIe，带 SIM 托架 - 支持 1 x M.2 E Key（ARK-1124U/ARK-1124H） - 支持 1 x iDoor 扩展 - 支持 1 x ARK Plus 扩展

■ 软件 API：研华 iManager 和 SUSIAccess - 远程设备管理技术

1.2.2 显示

■ 控制器：Intel® HD Graphics 500
■ 解决方案: - ARK-1124C/ARK-1124U: 1 x VGA, 最高可达 2048 x 1280 @ 60Hz - ARK-1124H: 2 x HDMI 1.4b, 最高可达 3840 x 2160 @ 30Hz
■ 双显示： - ARK-1124 支持 HDMI+HDMI

1.2.3 以太网

芯片组： - LAN1 Intel i210 - LAN2 Intel i210

■ 速度：1000 Mbps ■ 端口：2 x RJ45 ■ 标准：符合 IEEE 802.3、EEE 802.3u、IEEE 802.3x、IEEE 802.3y、IEEE 802.ab 标准

1.3 芯片组

1.3.1 功能规格

1.3.1.1 处理器

处理器	Intel® Celeron® N3350 DC SoC 1.1GHz,最高可达2.4 GHz,带 turbo boostIntel AtomTM E3940 QC SoC 1.6GHz 最高可达1.8GHz,带 turbo boost
内存	支持 DDR3L 1866MHz,最高可达8GB1 x 204针 SODIMM插槽

1.3.1.2 芯片组

内部显示特性	■ DirectX 11.1、 DirectX 12、OpenCL 1.2、OpenGL 4.3■ 显示端口 VGA、HDMI
视频加速器	■ 硬件加速视频解码■ 视频解码器:支持 H.264、MPEG2、MVC、VC-1、WMV9、H.265/HEVC、VP8、JPEG/MJPEG■ 支持 DVD、蓝牙和 HD 视频
SATA 接口	■ 支持多种可选串行 ATA II:可扩展至 Serial ATA 1.0 规范 1.0 版■ SATA 传输可达 300 Mbytes/sec.■ 支持 mSATA 插槽
USB 接口	■ USB 主接口:- ARK-1124C 同时支持 2 个 USB 3.0 接口- ARK-1124U/ARK-1124H 同时支持 4 个 USB 3.0 接口■ 所有接口都支持高速、全速和低速。■ 支持传统键盘 / 鼠标软件
BIOS	■ AMI UEFT 64Mbit

1.3.1.3 其它

串行端口	■ ARK-1124C 支持 4 个 RS-232/422/485,可在 BIOS 设置中更改模式■ ARK-1124U 支持 2 个 RS-232/422/485,可在 BIOS 设置中更改模式■ ARK-1124H 支持 1 个 RS-232/422/485,可在 BIOS 设置中更改模式** COM1 ~ COM4 RS-485 支持自动数据流控制COM 端口:D-SUB CON. 9P
以太网	LAN1 Intel i210、LAN2 Intel i210■ 符合 IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.3y、IEEE 802.ab 标准■ 支持 10/100/1000 MbpsLAN 端口:Phone Jack RJ45 8P 90D(F)
音频	音频解码器:Realtek ALC888S:■ 符合 HD 音频规范■ 支持 16/20/24-bit DAC 和 16/20/24-bit ADC 分辨率■ 支持:线路输出和线路输入音频接口:耳机插孔 * 2
电池备份	■ 电池 3V/210 mAh,带 WIRE x 1

1.3.2 WISE-PAAS

WISE-PAAS

顺序控制 支持

看门狗定时器 多级看门狗定时器 可编程 1-255 sec/min

硬件监视器 CPU 温度 / 输入电流 / 输入电压

省电 深睡眠 S5 模式 / 智能风扇

系统信息 运行 HR/Boot 记录

1.4 机械规格

1.4.1 ARK-1124C 尺寸

133[5.24] x 46.4 [1.83] x 94.2 [3.71] mm 单位：mm [Inch]

■ 带工业级 SSD/mSATA: -20 \~ 60°C (-4 \~ 140°F), 有气流, 速度为 0.7 m/sec
■ 带 2.5” HDD: 0 \~ 40°C (32 \~ 104°F), 有气流, 速度为 0.7 m/sec

1.6.2 相对湿度

95% @ 40°C （非凝结）

1.6.3 储存温度

-40 \~ 85°C (40 \~ 185°F)

1.6.4 工作中振动

系统配有 SSD/mSATA: 3Grms, IEC 60068-2-64, 随机, 5 \~ 500 Hz, 1hr/axis, x、y、z 3 轴

1.6.5 工作中冲击

■ 系统配有 SSD/mSATA: 30G, IEC 60068-2-27, 半正弦波、11 ms 持续时间

1.6.6 安规认证

UL、CB、CCC、BSMI

1.6.7 EMC

CE、FCC、CCC、BSMI

第 2 章

安装硬件

本章介绍 ARK-1124 的外部 IO 以及硬件安装。

2.1 简介

本章介绍了内部跳线设置和外部接口以及其针脚分配。

2.2 跳线

2.2.1 跳线描述

板卡可以通过设置跳线进行配置。跳线是用来连通电路的金属桥。它包括2个金属针脚和一个跳线帽（里面是金属夹片，外部是起保护作用的塑料套）。跳线帽可套住针脚将其连成通路。移走跳线帽则会断开线路。有时，一个跳线具有3个针脚，分别为针1、2、3。这种情况下，用户可以任意选择连接针脚1、2或者针脚2、3。

断开

闭合

闭合 2-3

设备的跳线设置如下图所示：

断开

1 2

闭合

闭合 2-3

进行跳线设置时，使用针鼻钳可能会有所帮助。若用户对应用的最佳硬件配置产生任何疑问，请在进行更改前联系当地的分销商或销售代表。通常情况下，用户仅需要一根标准电缆进行大多数连接。

2.2.2 跳线列表

表 2.1: 主板的跳线列表

J1 自动接通电源设置

2.2.3 跳线位置

J1 自动接通电源设定

产品料号 1653003260

Footprint HD_3x2P_79

说明 排针 3x2P 2.0mm 180D(M) SMD SOURCE PIN

设置 说明

NC 通过电源按钮接通电源 (默认)

(1-2) +5V

(3-4) +3.3V

(5-6) AT Mode

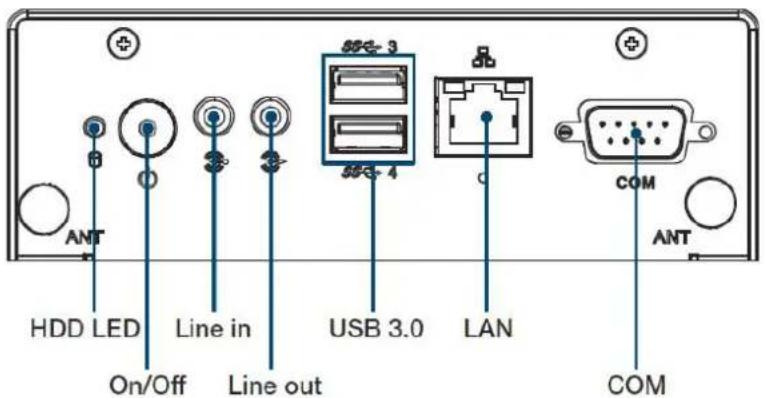

图 2.2: ARK-1124C 前视图

图 2.3: ARK-1124C 後视图

ARK-1124U

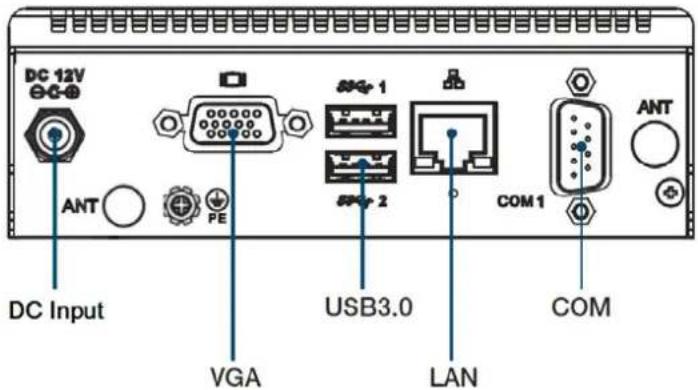

图 2.4: ARK-1124U 前视图

图 2.5: ARK-1124U 後视图

ARK-1124H

图 2.6: ARK-1124H 前视图

图 2.7: ARK-1124H 後视图

ARK-1124H 带 1 个电源开关按钮，前面板的 LED 指示灯可指示其打开状态（绿色 LED）和关闭 / 挂起状态（橙色 LED）。

图 2.8: 电源开关按钮

2.4.2 电源输入接口

ARK-1124II 带 1 个支持 12 VDC 外部电源输入的 DC 插孔。

图 2.9: 电源输入接口

2.4.3 以太网端口 (LAN)

ARK-1124H 提供2个RJ45 LAN端口，完全符合IEEE 802.3u 10/100/1000 Base-T CSMA/CD 标准。此端口配有 Intel I210 并支持网络唤醒。以太网端口采用标准的 RJ-45 插孔，前面板带有 LED 指示灯，可指示传输 / 连接状态以及速度状态。

图 2.10: 以太网端口

表 2.2: 以太网端口针脚定义

针脚 10/100/1000 Mbps 信号名
1	BI_DA+(GHz)
2	BI_DA-(GHz)
3	BI_DB+(GHz)
4	BT_DC+(GHz)
5	BI_DC-(GHz)
6	BT_DB-(GHz)
7	BT_DD+(GHz)
8	BI_DD-(GHz)
H3	GND
H4	GND

2.4.4 USB 接口

ARK-1124H 提供 4 个 USB 3.0 接口，符合 USB UHCI, Rev. 3.0 标准。USB 接口支持即插即用功能，允许用户随时连接或断开设备，而不必关闭计算机。

图 2.11: USB 接口

表 2.3: USB 接口针脚定义

针脚 信号名
1	+5V
2	D-_0
3	D+_0
4	GND
5	USBO SSRX-
6	USBO_SSRX+
7	GND
8	USBO SSTX-
9	USBO_SSTX+
10	+5V
11	D-1
12	D+_1
13	GND
14	USB1_SSRX-
15	USB1_SSRX+
16	GND
17	USB1_SSTX-
18	USB1_SSTX+

2.4.5 音频接口

ARK-1124H 提供线路输出和线路输 2 个 3.5 立体声音频接口。音频芯片控制器为 ALC888S，符合 Azalca 标准。

图 2.12: 音频接口

表 2.4: 音频接口针脚定义

针脚 信号名

1 Line-out

2 Line-in

2.4.6 COM 端口

ARK-1124H 提供 1 个 D-sub 9 针串行通信端口，可支持 RS-232/422/485 模式（通过 BIOS 选择）。

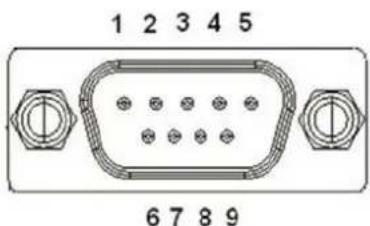

图 2.13: COM 端口

表2.5: COM端口针脚定义
	RS-232 RS-422 RS-485
针脚信号名
1 DCD Tx-	DATA-
2 RxD Tx+	DATA+
3 TxD Rx+	NC
4 DTR Rx-	NC
5 GND GND	GND
6 DSR NC	NC
7 RTS NC	NC
8 CTS NC	NC
9	R1	NC	NC

注！NC 表示 “无连接”。

2.4.7 HDMI 接口

ARK-1124H 提供 2 个 HDMI 接口。HDMI 连接最高支持 3840 x 2160 @ 30 Hz 分辨率。

ARK-1124H 前面板上的 HDD LED 指示灯可指示系统状态：HDD LED 指示灯用于指示 HDD 闪存盘状态。

图 2.15: HDD LED 指示灯

2.4.9 天线孔

ARK-1124H 预留 4 个天线孔供用户搭配无线模块时，安装天线使用。天线孔旁标示 ANT 字样，方便用户辨识。

图 2.16: 天线孔

ARK-1124U 带 1 个电源开关按钮，前面板的 LED 指示灯可指示其打开状态（绿色 LED）和关闭 / 挂起状态（橙色 LED）。

图 2.17: 电源开关按钮

2.5.2 电源输入接口

ARK-1124U 带 1 个支持 12 VDC 外部电源输入的 DC 插孔。

图 2.18: 电源输入接口

2.5.3 以太网端口 (LAN)

ARK-1124U 提供 2 个 RJ45 LAN 端口，完全符合 IEEE 802.3u 10/100/1000 Base-T CSMA/CD 标准。此端口配有 Intel I210 并支持网络唤醒。以太网端口采用标准的 RJ-45 插孔，前面板带有 LED 指示灯，可指示传输 / 连接状态以及速度状态。

图 2.19: 以太网端口

表 2.7: 以太网端口针脚定义

针脚 10/100/1000 Mbps 信号名
1	B1_DA+(GHz)
2	BT_DA-(GHz)
3	B1_DB+(GHz)
4	BT_DC+(GHz)
5	BT_DC-(GHz)
6	B1_DB-(GHz)
7	BT_DD+(GHz)
8	BT_DD-(GHz)
H3	GND
H4	GND

2.5.4 USB 接口

ARK-1124U 提供 4 个 USB 3.0 接口，符合 USB UHCI, Rev. 3.0 标准。USB 接口支持即插即用功能，允许用户随时连接或断开设备，而不必关闭计算机。

图 2.20: USB 接口

表 2.8: USB 接口针脚定义

针脚 信号名
1	+5V
2	D-0
3	D+_0
4	GND
5	USBO_SSRX-
6	USBO_SSRX+
7	GND
8	USBO_SSTX-
9	USBO_SSTX+
10	+5V
11	D-_1

表 2.8: USB 接口针脚定义

12	D+ 1
13	GND
14	USB1_SSRX-
15	USB1 SSRX+
16	GND
17	USB1 SSTX-
18	USB1 SSTX+

2.5.5 音频接口

ARK-1124U 提供线路输出和线路输入 2 个 3.5 立体声音频接口。音频芯片控制器为 ALC888S，符合 Azalea 标准。

图 2.21: 音频接口

表 2.9: 音频接口针脚定义

针脚 信号名

1 Line-out

2 Line-in

2.5.6 COM 端口

ARK-1124U 提供 2 个 D-sub 9 针串行通信端口，可支持 RS-232/422/485 模式（通过 BIOS 选择）。

图 2.22: COM 端口

表 2.10: COM 端口针脚定义

RS-232 RS-422 RS-485
针脚 信号名
1 DCD Tx-	DATA-
2 RxD Tx+	DATA+
3 TxD Rx+	NC
4 DTR Rx-	NC
5 GND GND	GND
6 DSR NC	NC
7 RTS NC	NC
8 CTS NC	NC
9	RI	NC	NC

注！NC 表示 “无连接”。

2.5.7 VGA 接口

ARK-1124U 提供了 1 个高分辨率 VGA 接口，可有 D-sub 19 针接口连接支持 VGA CRT 显示器。它支持的显示分辨率最高可达 2048 x 1280 @ 60Hz。

ARK-1124U 前面板上的 HDD LED 指示灯可指示系统状态：HDD LED 指示灯用于指示 HDD 闪存盘状态。

图 2.24: HDD LED 指示灯

2.5.9 天线孔

ARK-1124U 预留 4 个天线孔供用户搭配无线模块时，安装天线使用。天线孔旁标示 ANT 字样，方便用户辨识。

图2.25：天线孔

ARK-1124C 带 1 个电源开关按钮，前面板的 LED 指示灯可指示其打开状态（绿色 LED）和关闭 / 挂起状态（橙色 LED）。

图 2.26: 电源开关按钮

2.6.2 电源输入接口

ARK-1124C 带 1 个支持 12 VDC 外部电源输入的 DC 插孔。

图 2.27: 电源输入接口

2.6.3 以太网端口 (LAN)

ARK-1124C 提供 1 个 RJ45 LAN 端口，完全符合 IEEE 802.3u 10/100/1000 Base-T CSMA/CD 标准。此端口配有 Intel I210 并支持网络唤醒。以太网端口采用标准的 RJ-45 插孔，前面板带有 LED 指示灯，可指示传输 / 连接状态以及速度状态。

图 2.28: 以太网端口

表 2.12: 以太网端口针脚定义

针脚 10/100/1000 Mbps 信号名
1	B1_DA+(GHz)
2	BT_DA-(GHz)
3	B1_DB+(GHz)
4	BT_DC+(GHz)
5	BT_DC-(GHz)
6	B1_DB-(GHz)
7	BT_DD+(GHz)
8	BT_DD-(GHz)
H3	GND
H4	GND

2.6.4 USB 接口

ARK-1124C 提供 2 个 USB 3.0 接口，符合 USB UHCI, Rev. 3.0 标准。USB 接口支持即插即用功能，允许用户随时连接或断开设备，而不必关闭计算机。

图 2.29: USB 接口

表 2.13: USB 接口针脚定义

针脚 信号名
1	+5V
2	D-_0
3	D+_0
4	GND
5	USBO SSRX-
6	USBO_SSRX+
7	GND
8	USBO SSTX-
9	USBO_SSTX+
10	+5V
11	D-_1

表 2.13: USB 接口针脚定义

12 D+ 1

13 GND

14 USB1_SSRX-

15 USB1 SSRX+

16 GND

17 USB1 SSTX-

18 USB1 SSTX+

2.6.5 音频接口

ARK-1124C 提供线路输出和线路输入 2 个 3.5 立体声音频接口。音频芯片控制器为 ALC888S，符合 Azalea 标准。

ARK-1124C 提供 4 个 D-sub 9 针串行通信端口，可支持 RS-232/422/485 模式（通过 BIOS 选择）。

图 2.31: COM 端口

表 2.15: COM 端口针脚定义

RS-232 RS-422 RS-485
针脚 信号名
1	DCD	Tx-	DATA-
2	RxD	Tx+	DATA+
3	TxD	Rx+	NC
4	DTR	Rx-	NC
5	GND	GND	GND

表 2.15: COM 端口针脚定义

ARK-1124U 提供了 1 个高分辨率 VGA 接口，可有 D-sub 19 针接口连接支持 VGA CRT 显示器。它支持的显示分辨率最高可达 2048 x 1280 @ 60Hz。

ARK-1124C 前面板上的 HDD LED 指示灯可指示系统状态：HDD LED 指示灯用于指示 HDD 闪存盘状态。

图 2.33: HDD LED 指示灯

2.6.9 天线孔

ARK-1124C 预留 3 个天线孔供用户搭配无线模块时，安装天线使用。天线孔旁标示 ANT 字样，方便用户辨识。

图 2.34: 天线孔

2.7 安装外围设备

2.7.1 安装 HDD/SSD

1. 卸下机器侧边上的螺丝，左、右各2颗，共4颗。

1. 将 2.5” SATA HDD 固定到底盖上。螺丝位于附件盒中。

1. 将 SATA 信号线和电源线连接至 2.5” SATA HDD。

1. 将底盖固定至原位，锁回机器侧边上的 4 颗螺丝。

** 以下安装步骤仅适用于 ARK-1124H。对于 ARK-1124U，由于安装较为复杂，建议通过 CTOS 安装。

卸下机器侧边上的螺丝，左、右各2颗，共4颗。

1. 将底盖固定至原位，锁回机器侧边上的 4 颗螺丝。

2.7.4 安装 iDoor 模块

1. 卸下机器侧边上的螺丝，左、右各2颗，共4颗。

1. 卸下机器底盖。

2. 安装 iDoor module 于 miniPCIe 插槽，锁上锁附螺丝。

1. 锁附 iDoor 的 I/O 模块于 ARK Plus（AMO-1101）面板上。

1. 将 ARK Plus 模块与系统本体组装起，并锁附系统两侧螺丝，左、右侧各 2 个螺丝。

1. 将底盖固定至原位，锁回机器侧边上的 4 颗螺丝。

2.7.5 电源模块安装 （可选）

1. 将电源模块所附于 ARK Plus 模块（AMO-1101）。

1. 卸下机器侧边上的螺丝，左、右各2颗，共4颗。

1. 卸下机器底盖。

2. 将电源线接上电源模块及主板上电源输入接口。

1. 将 ARK Plus 模块与系统本体组装起，并锁附系统两侧螺丝，左、右侧各 2 个螺丝。

1. 将配件包的黑色 Mylar 贴上，覆盖于 12V DC 印刷，并将塞孔将原 DC Jack 孔位堵上。

1. 将底盖固定至原位，锁回机器侧边上的 4 颗螺丝。

ADVANTECH

Enabling an Intelligent Planet

www.advantech.com.cn

使用前请检查核实产品的规格。本手册仅作为参考。

产品规格如有变更，恕不另行通知。

未经研华公司书面许可，本手册中的所有内容不得通过任何途经以任何形式复制、翻印、翻译或者传输。

所有其他产品名或商标均为各自所属方的财产。

© 研华公司 2017
