Product Type	Vòi sen điện gia đình (Máy nước nóng)
Model	DH-4UP1
Dimensions (H x W x D)	385 mm x 210 mm x 78 mm
Weight	3.1 kg
Power Consumption	4500 W
Voltage / Frequency	220 V a.c., 50 Hz
Min. Water Pressure	4.9 kPa (0.05 kgf/cm² / 0.71 psi)
Max. Water Pressure	380 kPa (3.87 kgf/cm² / 55 psi)
Temperature Control	Núm điều khiển công suất (Tắt đến Cao, biến thiên vô hạn)
Pump	Bơm tích hợp cho hoạt động áp lực nước thấp
Shower Modes	Rộng, Thường, Tập trung (qua Cần chọn chế độ vòi sen)
Safety Features	Bộ ngắt rò rỉ đất (ELB), Bộ ngắt mạch mini, Công tắc DP ON/OFF, Nối đất, Bộ ngắt nhiệt
ELB Test	Yêu cầu kiểm tra hàng tháng; Nút kiểm tra ELB và Cần đặt lại
Water Connection	Hệ thống đầu ra một điểm (đầu ra hở)
Electrical Connection	Kết nối cố định qua công tắc DP, dây mềm 3 lõi 2.5 mm²
Filter	Bộ lọc thân có vòng đệm O, vệ sinh hàng tuần
Shower Head	Góc điều chỉnh được; vệ sinh lỗ hàng tuần bằng bàn chải mềm
Accessories Included	Đầu vòi sen, Ống vòi sen, Thanh trượt, Móc treo vòi sen, Thân lọc, Phích cắm tường, Ốc vít, Đệm cao su, Tờ cảnh báo
Maintenance Tips	Không sử dụng benzen, chất pha loãng, thuốc tẩy; lau bằng vải ẩm; tắt MCB trước khi bảo dưỡng
Warranty	Tham khảo đại lý ủy quyền (không được nêu trong sách hướng dẫn)

Câu hỏi thường gặp - DH-4UP1 PANASONIC

Làm cách nào để điều chỉnh nhiệt độ nước trên DH-4UP1?

Xoay Núm điều khiển công suất theo chiều kim đồng hồ để tăng nhiệt độ (lên đến Cao) hoặc ngược chiều kim đồng hồ để giảm. Ở vị trí Tắt, nước vẫn ở nhiệt độ đầu vào.

Tôi nên làm gì nếu Cần đặt lại ELB không thể đặt lại được?

Không sử dụng thiết bị. Liên hệ ngay với đại lý ủy quyền của bạn.
Không bao giờ dùng băng dính hoặc vật khác để ép cần; điều đó cho thấy nguy cơ tiềm ẩn.

Tôi nên vệ sinh bộ lọc bao lâu một lần?

Vệ sinh bộ lọc mỗi tuần một lần bằng nước. Cũng vệ sinh nếu lưu lượng nước nóng giảm. Làm theo hướng dẫn tháo lắp trong sách hướng dẫn.

Tôi có thể sử dụng máy nước nóng này với bộ hẹn giờ hoặc thiết bị chuyển mạch bên ngoài không?

Không. Để tránh việc đặt lại ngẫu nhiên bộ ngắt nhiệt, thiết bị không được cấp nguồn qua thiết bị chuyển mạch bên ngoài như bộ hẹn giờ hoặc kết nối với mạch thường xuyên được bật/tắt bởi tiện ích.

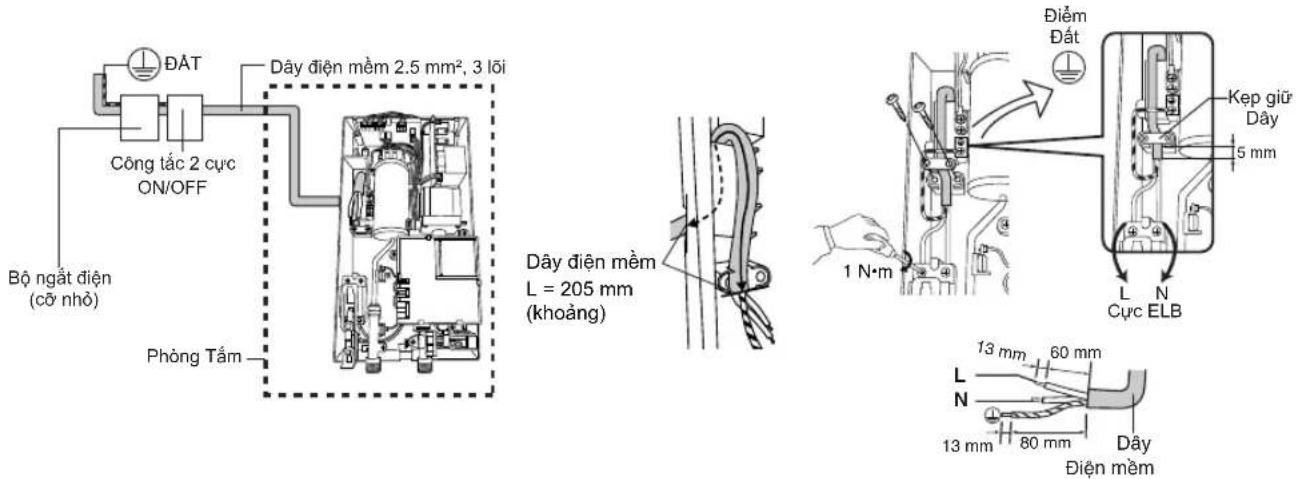

Loại kết nối điện nào được yêu cầu?

Kết nối cố định qua công tắc DP (hai cực) có khoảng cách tiếp điểm ít nhất 3 mm ở tất cả các cực. Sử dụng dây mềm 3 lõi 2.5 mm². Công tắc phải nằm ngoài tầm với của người đang tắm hoặc sử dụng bồn tắm cố định.

Tại sao nước vẫn nhỏ giọt từ đầu vòi sen sau khi tắt?

Một ít nước còn lại trong đầu vòi sen và có thể nhỏ giọt dưới 2 phút. Điều này là bình thường và không phải sự cố.

Làm cách nào để kiểm tra ELB (Bộ ngắt rò rỉ đất)?

Nhấn Nút kiểm tra ELB; Cần đặt lại ELB sẽ rơi xuống (TẮT). Đẩy nó lên lại để đặt lại. Thực hiện kiểm tra này mỗi tháng một lần.

Tôi nên làm gì nếu không có nước nóng chảy ra?

Kiểm tra: Nút bật-tắt đẩy ở vị trí BẬT, Cần đặt lại ELB ở trên, Công tắc DP BẬT/TẮT và MCB đều BẬT. Cũng kiểm tra bộ lọc xem có tắc nghẽn không.

Tôi có thể lắp bộ lọc thân ở đầu ra không?

Không. Bộ lọc phải được lắp ở đầu vào duy nhất. Lắp ở đầu ra có thể cho phép các hạt lạ xâm nhập và gây tắc nghẽn.

Áp lực nước tối thiểu cần thiết để vận hành là bao nhiêu?

Áp lực nước tối thiểu là 4.9 kPa (0.05 kgf/cm² / 0.71 psi) cho mẫu DH-4UP1, nhờ bơm tích hợp.

HƯỚNG DẪN NGƯỜI DÙNG DH-4UP1 PANASONIC

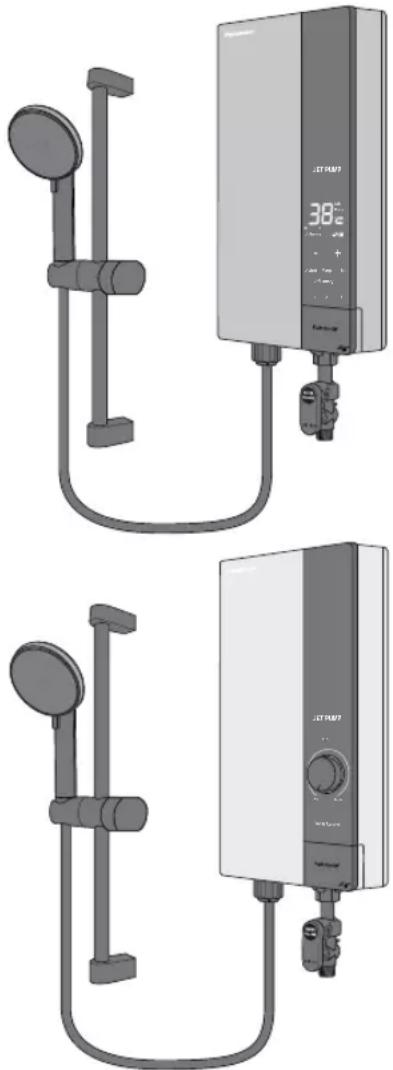

Hướng Dẫn Sử Dụng và Lắp Đặt Máy nước nóng trực tiếp ( Sử Dụng Trong Gia Đình)

Cám ơn quý khách đã mua Máy nước nóng trực tiếp của

Panasonic. Sản phẩm này chỉ sử dụng cho hộ gia đình.

Để máy hoạt động tối ưu và an toàn, xin quý khách vui lòng đọc

kỹ Hướng Dẫn Sử Dụng và Lắp Đặt. Và giữ tài liệu này an toàn để tra cứu sau này.

Model No. Kiểu Máy

DH-4UDP1DH -4UP1

DH-4UD1DH -4US1

TABLE OF CONTENTS

BEFORE USING ELECTRIC HOME SHOWER EN2

SAFETY PRECAUTIONS ...... EN2

ACCESSORIES EN4

PARTS IDENTIFICATION ...... EN4

DESCRIPTION OF LCD DISPLAY &

CONTROL PANEL EN5

Phải được tuân thủ nghiệm ngặt

Trước khi sử dụng, xin quý khách vui lòng đọc kỹ “Những Cảnh báo vì mục đích an toàn” sau đây.

Đế ngăn ngừa khả năng gây thương tích cho bàn thân, cho người khác và cho tài sản, những hướng dẫn sau đây phải được tuân thủ nghiệm ngặt.

■ Việc sử dụng không đúng cách do không tuân thủ hướng dẫn có thể gây tổn hại hoặc thiệt hại. Tính nghiệm trọng của những tổn hại và thiết hại được phân loại như sau:

CẢNH BÁO

Ký hiệu này cảnh báo khả năng gây tử vong hoặc thương tích nghiêm trọng.

CHÚ Ý

Các dấu hiệu này cảnh báo thương tích cho người dùng hoặc hư hại cho tài sản.

■ Những chỉ dẫn Đi kèm được phân loại bởi những ký hiệu sau đây:

Biểu tượng này (với nền màu trắng) biểu thị một hành động BỊ CÁM.

Biểu tượng này (với nền màu đen) biểu thị một hành động BẮT BUỘC.

CẢNH BÁO

• Nếu không chỉnh được Cần Đặt lại ELB ngay nếu quý vị đầy nó lên hoặc nếu nó trượt xuống ngay trong khi thao tác, xin ngừng sử dụng máy và lập tức gọi bên bán được ủy quyền của quý vị để tránh nguy cơ cho người sử dụng như thiệt hại về tài sản, thương tích nghiêm trọng hoặc từ vong. Dùng bao giờ cố hãm Cần Đặt lại ELB bằng bằng dính, v.v.
  Không cho ngón tay hay các vật khác vào máy nước nóng trong nhà để tránh nguy cơ thương tích và điện giật.

Không được thay Bải Sen, Ông hay bất kỳ bộ phận nào của máy bằng các phụ kiện không chính hăng.

- Các phụ kiện của các mã hàng khác sẽ không vừa với mã hàng này và có thể gây rủi ro cho người dùng.

Không được phun nước hay, đặt khăn ướt lên máy, để tránh tiếp xúc với các bộ phận, v.v. nhằm phòng ngừa nguy cơ gây khởi, bắt lửa, hòa hoạn và diện giật.

● Thiết bị này không được sử dụng cho nguồn cung cấp nước uống được.

Đầu Vòi Sen

Dây Vòi Sen

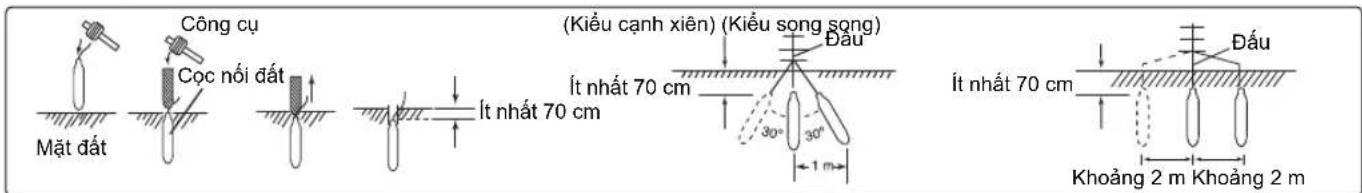

● Máy nước nóng phải được nổi đất.
- Việc nổi đất không đúng cách có thể gây điện giật.

● Hây dùng máy khi có sự cố / hòng hóc và tất "OFF" Bộ ngắt điện (MCB). (Có thể gây khói / cháy / điện giật / bòng)

Ví dụ về sự cố/ hồng hóc:

• Không thể điều chỉnh lại cần đặt ELB. Vui lòng xem phần 3. CHẠY THỦ, mục 03 ở trang VN15.
• Thấy có mùi khởi hoặc cháy khi đang hoạt động.
• Tâm Bọc Trước / Sau biến dạng hoặc nóng khác thường.
• Nhiệt độ nước xả ra cực ký nóng và không thể kiểm soát được bằng nút - và + trên Bằng Điều khiển. → Hấy lập tức gọi bên bán được ủy quyền của quý vị để bảo trì / sửa chữa.

● Tất ngắt điện chính vào máy nước nóng trước khi sửa chữa bất kỳ để tránh nguy cơ sốc điện.
Không được sử dụng máy khi có sám sét, ngắt nguồn điện vào máy để tránh hư hỏng có thể xảy ra.
- Kiểm tra bộ cải đặt ELB hàng tháng để tránh rủi ro cho người dùng, như là hư hỏng tài sản, bị thương hoặc từ vong. Vui lòng xem phần 3. CHẠY THỦ, mục 03 ở trang VN15.
- Môi lần nước vòi hoa sen được bật 'ON' hãy kiểm tra nhiệt độ nước bằng tay trước khi tắm.
Khi các đối tượng như trẻ em, người già, người bệnh và người khuyết tật sử dụng vòi sen, người chịu trách nhiệm cho sự an toàn của họ cần chú ý và kiểm tra nhiệt độ vòi sen bằng cách thỉnh thoảng chạm tay vào.

- Nhiệt độ nước trong vòi sen sẽ tăng cao nếu nước chảy qua yếu.

- Sản phẩm này không phải để cho những người (bao gồm trẻ em) có khả năng thể chất, giác quan và trí tuệ yếu, hoặc thiếu kinh nghiệm sử dụng, trừ phi những người này sử dụng thiết bị dưới sự giám sát hoặc hướng dẫn của người chịu trách nhiệm về sự an toàn của họ. Phải giám sát trẻ em để đảm bảo rằng trẻ em không mang sản phẩm ra nghịch.

CHÚ Ý

Không bao giờ dùng xăng, thuốc pha loãng, thuốc tẩy trắng, v.v để làm sạch, nhằm tránh nguy cơ gây khối, bắt lừa, hòa hoạn và điện giật.
- Tránh sử dụng nước bản vi có thể ảnh hưởng đến mức độ làm nóng nước của máy và ảnh hưởng các bộ phận khác.

Không được dùng tay hoặc khăn mặt để Đầu Vòi Sen. Không gập vòi, dòng nước sẽ yếu đi hoặc trở nên rất nóng.

Đề tránh nguy cơ bị giật do Cầu dao chống điện vô tình bị khởi động lại, bộ phận này không nên lắp đặt như một công tắc bên ngoài như đồng hồ hẹn giờ hoặc kết nối với một hệ thống điện “BẠT” và “TẮT” thường xuyên.

- Quý khách cần chắc chắn vòng đệm được lắp đúng và không bị bám bản, nhằm tránh rò rì nước.

- Án Nút On-Off (BẠT-TẮT) trước và sau mỗi lần tấm.

• Không kéo Nút On-Off (BẠT-TẮT).
• Chỉ được ân.
• Không bấm "Bất" và "Tất" Van Nước Chính đề vận hành Thiết bị Vòi sen Gia đình đề tránh bất kỳ hư hỏng nào có thể xảy ra.

Đế đảm bảo độ tin cây của Bơm, phải bấm Nút On-Off (BẮT-TẮT) trước và sau mỗi khi tắm. (Chỉ dành cho model DH-4UDP1 & DH-4UP1)

- Không kéo Nút On-Off (BẠT-TẮT), chỉ được nhân.

PHỤ KIÊN

Đóng Gói: Các mặt hàng bao gồm:

Mặt Đầu Vòi SenĐóng gói	Đầu Vòi Sen (1 bộ)
Nút Khóa Vòi SenĐóng gói	Dây Vòi Sen (1 bộ) Tay Vịn(2 bộ) Giá Đỡ Vòi Sen (1 bộ)	x 2
Hệ thống Lọc Đóng gói	Hệ Thống Lọc (1 bộ) Đệm Cao Su (1 cái)		Bàng tập hợp cảnh báo về hệ thống lọc (1 cái)
Thanh Trượt Thanh Trượt (1 cái)
Đóng Gói Cài Đặt Tắc Kê (6 cái) Đệm Cao Su A (2 cái) Ốc Vít (6 cái)	x 6	x 2	x 6

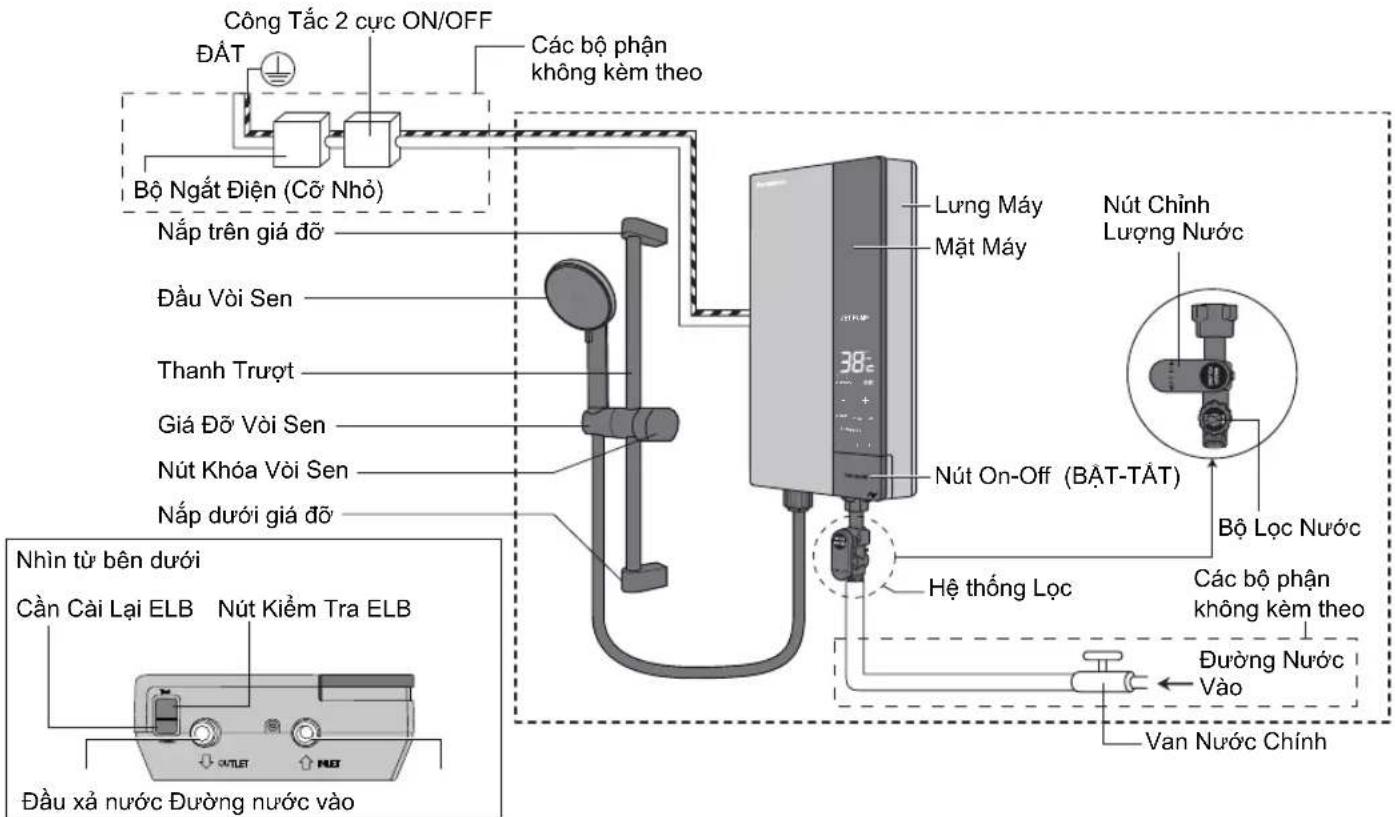

MÔ TẢ CÁC BỘ PHÂN

1. U-Mode nhằm cung cấp trải nghiệm sau khi tắm khác nhau tùy vào từng cá nhân.
2. U-Mode có ba chế độ.

a) Cool Down

• Người dùng thấy sáng khoái sau khi tắm.
• Thân nhiệt mát sau khi tắm.
  b) Warm Up
• Người dùng thấy ấm áp và thư thái sau khi tắm.
• Thân nhiệt hơi âm sau khi tắm.
  c) Hot & Cool
• Thay đổi luân phiên giữa tắm nước nóng và nước mát có tác dụng đầy nhanh quá trình co / giãn mạch máu, giúp cải thiện tuần hoàn máu.
• Người dùng cảm thấy thư giãn và sàng khoái sau khi tắm.

Lưu ý: Xin lưu ý tác dụng sẽ khác nhau tùy từng cá nhân.

CHÚ Ý

Vui lòng ngùng chức năng U-Mode ngay lập tức nếu cảm thấy khó chịu trong quá trình sử dụng.

Lưu ý: Để biết cách sử dụng chức năng, vui lòng tham khảo trang VN7.

1. Bộ nhớ U-Memory cho phép người dùng lưu trữ kết hợp một dữ liệu từ chức năng như sau:

a) Chúc năng U-Mode.
b) Chúc năng BẮT/TẮT bơm.
c) Nhiệt độ vòi sen.

1. Bộ nhớ U-Memory có thể lưu được 3 chương trình khác nhau (Nút U-Memory [1 / 2 / 3]).

Lưu ý: Đế biết cách sử dụng chức năng, vui lòng tham khảo trang VN8.

CÁCH SỦ' DỤNG

1. Mở Van Nước Chính.
2. Bật "ON" trên Bộ Ngắt Điện (Cỡ Nhỏ) và Công tắc 2 cực ON/OFF.
3. Đầy Cần cải ELB lên nếu cần này đang ở vị trí thấp.

4. Văn Khóa Nước theo chiều kim đồng hồ.

5. Vận khóa theo chiều kim đồng hồ sẽ làm tăng lưu lượng nước và do đó giảm nhiệt độ nước.

6. Vận khóa ngược chiều kim đồng hồ sẽ làm giảm lưu lượng nước và nhờ đó tăng nhiệt độ nước.

a) Nước sẽ chảy ra từ Đầu Vòi Sen.
b) Đồng thời,

DH-4UDP1 & DH-4UD1 - Màn Hiền thị LCD sáng và hiền thị Chỉ báo Nhiệt độ,

Đồng hồ & Chỉ báo Đầu Vòi Sen.

(Khi BẮT nguồn, nhiệt độ chuyển về 38°C)

DH-4UP1 & DH-4US1 - Đèn ELB sẽ sáng.

c) Đế dùng nước chảy vào, lại ấn Nút On-Off (BẮT-TẮT).
d) Cần này kiểm soát cả nước và điện cung cấp cho thiết bị.

Lưu ý chỉ ấn vào giữa Nút On-Off (BẠT-TẮT) thôi

Ăn Nút On-Off (BĂT-TĂT) trước và sau mỗi khi tắm.

Không kéo Nút On-Off (BẮT-TẮT), chỉ được nhân. Không bấm "Bật" và "Tất" Van Nước Chính để vận hành Thiết bị Vòi sen Gia đình để tránh bất kỳ hư hồng nào có thể xảy ra.

Để đảm bảo độ tin cậy của Bom, phải bấm Nút On-Off (BẮT-TẮT) trước và sau mỗi khi tắm.

Không kéo Nút On-Off (BẠT-TẮT), chỉ được nhân.

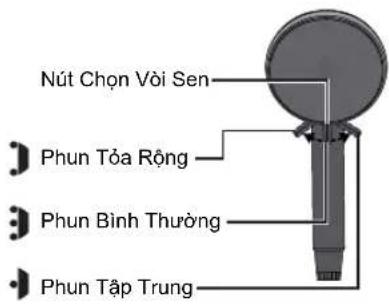

1. Chọn Kiểu Phun nước ưa thích bằng cách xoay Nút Chọn Vòi Sen.

Lưu ý: Khi tất nước hoặc thay đổi lựa chọn nước vòi sen từ Vòi sen Rộng sang Vòi sen Điểm, nước sẽ tiếp tục nhỏ giọt từ Đầu Vòi Sen trong ít hơn 2 phút. Điều này là bình thường do nước vẫn còn trong Đầu Vòi Sen và không có bất thường với Thiết bị.

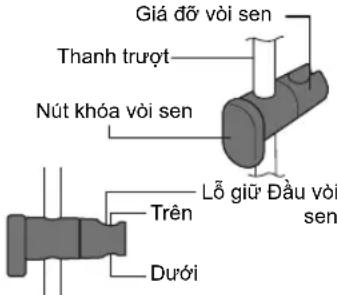

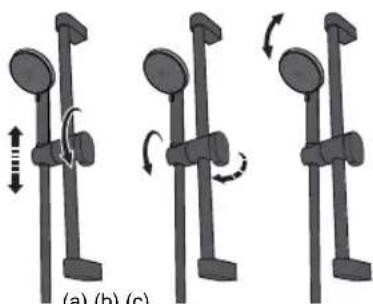

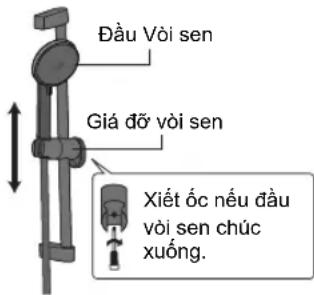

1. Đầu vòi sen có thể đặt ở các vị trí khác nhau.

a) Nói lỏng Nút khóa Vòi sen và có thể điều chỉnh Giá đỡ Vòi sen lên cao hơn hoặc xuống thấp hơn. Văn chặt Nút khóa Vòi sen.
b) Nói lỏng Nút khóa Vòi sen và có thể điều chỉnh Giá đỡ' Vòi sen sang phải hoặc sang trái. Văn chặt Nút khóa Vòi sen.
c) Góc nghiêng của Đầu vòi sen có thể điều chỉnh bằng cách đầy Đầu vòi sen lên cao hoặc xuống thấp.

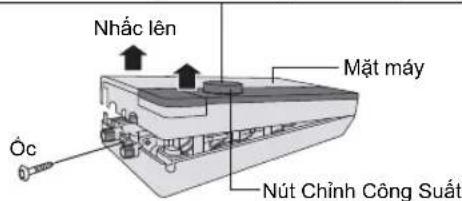

a) Nhiệt độ tấm vòi sen có thể được kiểm soát bằng cách xoay Nút Điều Chỉnh Công Suất đến vị trí mong muốn.
b) Nếu quý vị xoay Núm Điều khiển Công suất theo chiều kim đồng hồ, nhiệt độ vòi sen sẽ tăng lên, đạt đến nhiệt độ cao nhất ở vị trí "High".
c) Nếu Núm Điều khiển Công suất ở vị trí "Off", nhiệt độ nước sẽ giữ ở nhiệt độ vào.
d) Trong trường hợp sử dụng liên tục ở chế độ nhiệt độ cao, nhiệt độ nước sẽ tăng lên và có thể kích hoạt tạm thời bộ phận điều khiển trong thiết bị khiến nhiệt độ nước giảm xuống.

g) Nhiệt độ U-Mode và cải đặt hẹn giờ.

Các bước Để làm		Hiển thị LCD Chủ thích
1	Cải đặt U-Mode.	Nhấn và giữ nút Set cho đến khi "-2" xuất hiện trên Màn hình nhiệt độ.	Hiện đang ở "Cool Down" U-Mode	U-Mode khác Nhấn nút U-Mode.
				Warm Up	1 lần.
				Hot & Cool 2 lần.
2	Cải đặt nhiệt độ	Nhấn nút - hoặc + để cải đặt nhiệt độ. Nhán nút Set để xác nhận.	Chỉ báo hạn giờ "20" sẽ nhập nháy.	U-Mode	Hẹn giờ
				Cool Down 20
				Warm Up 20
				Hot & Cool	H: 40; C:30(luân phiên)
3	Cải đặt Thời gian.	Nhấn nút - hoặc + để cải đặt hạn giờ.		Chỉ báo hạn giờ sẽ tiếp tục nhập nháy trong khi chọn.
		Nhấn nút Set để xác nhận.		Màn hình sẽ trở thành mặc định sau khi xác nhận cải đặt bộ đếm thời gian.
4	Vào chức năng U-Mode.	Nhấn nút U-Mode theo sau đến U-Mode mong muốn.		U-Mode đã chọn với nhiệt độ mới và Cài đặt hẹn giờ xuất hiện.

10. Cài đặt U-Memory.

DH-4UDP1 & DH-4UD1

a) Có thể chọn chức năng Bộ nhớ U-Memory bằng cách nhân nút U-Memory.
b) U-Memory cho phép người dùng ghi, truy hồi và xóa dữ liệu lên đến ba bộ nhớ.

Các bước Đế	làm Hiền thị LCD Chủ thích
Bản ghi dữ liệu U-Memory.	Nhấn và giữ nút U-Memory [1 / 2 / 3] cho đến khi số U-Memory nhập nháy.			Khi số U-Memory sáng lên, dữ liệu sẽ được ghi lại.
Truy hồi dữ liệu U-Memory.	Nhấn một nút U-Memory [1 / 2 / 3].			Số U-Memory sẽ nhập nháy.
Xóa dữ liệu U-Memory.	Nhấn và giữ nút U-Memory [1 / 2 / 3] cho đến khi số U-Memory sẽ biến mất.			Số U-Memory sẽ biến mất.(Chỉ báo trên Màn hình LCD sẽ nhập nháy trước khi số U-Memory biến mất, dữ liệu sẽ bị xóa).

11. Cài đặt Thời gian.

DH-4UDP1 & DH-4UD1

i. Nhân nút Set.

Chỉ báo thời gian sẽ nhập nháy.

ii. Nhân nút + hoặc - đề đặt thời gian.

iii. Nhân nút Set để xác nhận cải đặt thời gian mới. Chỉ báo thời gian mới sẽ sáng.

12. Cài đặt Bơm.

DH-4UDP1

i. Trong điều kiện mặc định / bình thường, chức năng bơm Bật.

ii. Nhân nút Pump để tất chức năng bơm.

Chỉ báo Pump Off sẽ sáng trên màn hiển thị.

iii. Đế Bật chức năng bơm, nhân nút Pump.

Chỉ báo Pump sẽ sáng trên màn hiện thị.

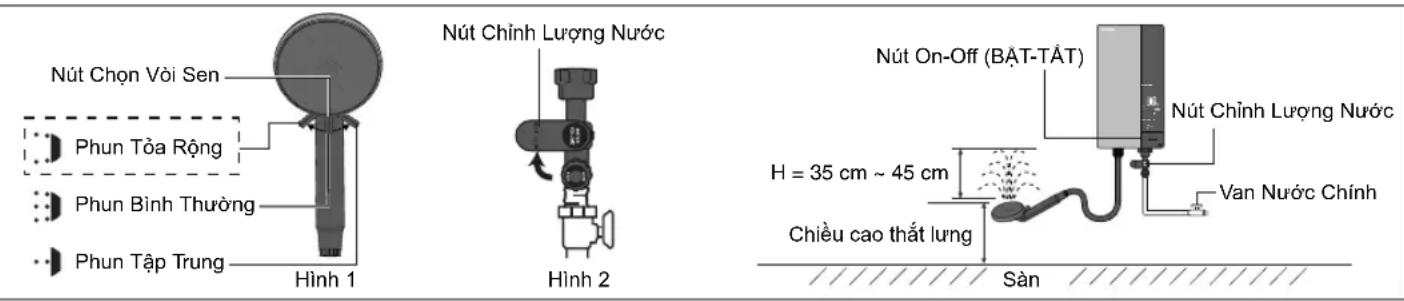

ĐIỀU CHÌNH TỐC ĐỘ DÒNG NƯỚC

1. Có thể dùng Van Nước Chính đề chỉnh dòng nước tối đa.

Bước 1 : float Nút On-Off (BĂT-TĂT) và chọn kiểu Phun tỏa rộng, sử dụng nút chọn Đầu vòi sen (xem hình 1).

Bước 2 : Văn tất Van nước chính.

Bước 3 : Xoay Đầu vòi sen lên trên, ngang với điểm thấp nhất của máy.

Bước 4 : Xoay nút chỉnh Lượng Nước ngược chiều kim đồng hồ tới vị trí lượng nước tối đa (xem Hình 2).

Bước 5 : Mở từ từ van nước chính để điều chỉnh độ phun thích hợp của nước (H).

Nên điều chỉnh độ phun của nước (H) ở mức 35 cm - 45 cm (khoảng 3 L/min).

(Nếu độ phun của nước quá mạnh, nước sẽ giảm bót độ nóng do dòng chảy quá mạnh).

Lưu ý: 1. Chú ý đến nhiệt độ của nước đầu ra khi giảm lượng nước qua vòi sen.

Nhiệt độ nước trong vòi sen sẽ tăng cao nếu nước chảy qua yếu.

1. Nút chỉnh lượng nước ở vị trí tối đa ở giai đoạn này (xem bước 4).

Hãy chỉnh lượng nước phù hợp bằng cách vận nút ngược chiều kim đồng hồ.

BẢO DƯỞNG

CẢNH BÁO

Tất ngắt điện chính vào máy nước nóng trước khi sửa chữa bất kỳ.

1. Lau Chùi Mặt Máy.

Quý khách phải chắc chắn rằng đã tắt Bộ ngắt điện trước đó.

1) Lau chùi bằng khăn vải ẩm.
2) Không sử dụng xăng, thuốc pha loãng, thuốc tây, v.v... để lau chùi.
3) Không được xịt nước vào thiết bị hoặc để khăn ướt lên thiết bị.
4) Phải dùng vải phù hợp để lau Tấm bọc Trước sao cho tránh trầy xuớc.

2. Lau Chùi Đầu Vòi Sen.

1) Dùng một bàn chải mịn làm sạch các lỗ trên Đầu Vôi Sen. (Khuyến cáo một lần một tuần).

3. Lau chùi Bộ lọc (Bộ lọc gắn với Núm Lộc).

Môi tuần quý khách nên lau chủi lưới của bộ lọc bằng nước.

Nên lau chùi Bộ lọc khi cảm thấy nước phun không bình thường.

Cách Tháo, rửa và lắp lại Bộ lọc.

① Đóng van nước chính.

② Xoay Núm lượng nước theo chiều kim đồng hồ nếu nó chặn Núm lọc. Văn núm lọc ngược chiều kim đồng hồ và rút ra.

CHÚ Y

Quý khách cần chắc chắn vòng đệm được lắp đúng và không bị bám bản, nhằm tránh rò rì nước.

④ Lắp lại Bộ lọc đúng khớp và vận chất (theo chiều kim đồng hồ).

⑤ Xoay Nút Chinh Lượng nước về vị trí cũ theo việc ĐIỀU CHỈNH TỐC ĐỘ DÒNG NƯỚC thích hợp ở trang VN9.

XỦ' LÝ SỰ CỐ

1. Quý khách nên kiểm tra các điểm sau đây trước khi yêu cầu sửa chữa.

Triệu chứng Các điểm cần kiểm tra
Hiền thị lỗi, E3 nhập nháy trên màn hiền thị cho các kiểu máy DH-4UDP1 và DH-4UD1.	1. Để cải đặt lại Thiết bị, hãy tất và bật lại bằng cách ấn Nút On-Off (BẠT-TẮT).
Nước chảy ra không bình thường.	1. Kiểm tra bộ lọc. Lau chủi lưới lọc nếu lưới bị căn, bắtn (Tham khảo Lau chủi Bộ lọc ở trên như trong trang VN9).2. Kiểm tra Đầu vòi sen và Mặt vòi sen. Lau chủi Đầu vòi sen và Mặt vòi sen nếu nước bị nghẽn vì bụi bắtn (Tham khảo Lau chủi Đầu Vòi Sen ở trên như trong trang VN9).3. Nếu thiết bị vẫn chưa tất, vui lòng tất và bật lại bằng cách ấn Nút On-Off (BẠT-TẮT) để kích hoạt lại bơm nước. (chỉ dành cho DH-4UDP1 và DH-4UP1).
Không có nước nóng chảy ra (không có điện vào máy).	1. Bảo đảm Nút Bật Tất Chính phải ở vị trí “On”.2. Bảo đảm Cần cải lại ELB không trượt xuống.Đầy Cần cải lại ELB lên để đặt lại ELB (xem phần CHẠY THỦ như trong trang VN15).3. Nhớ phải bật công tắc 2 cực ON/OFF.4. Nhớ phải bật Cầu dao ngắt điện MCB.
Không có nước chảy ra từ Đầu vòi sen.	1. Kiểm tra Nút chỉnh lượng nước. Văn Nút chỉnh lượng nước chiều kim đồng hồ nếu nút bị đóng (Cách Sử Dụng như trong trang VN6).2. Kiểm tra Nút On-Off (BẠT-TẮT). Nếu Màn hình LCD vẫn hiện “OFF”.Khách vui lòng thông báo vấn đề này với Hấy lập tức gọi tới Trung tâm dịch vụ Panasonic hoặc Trung tâm hỗ trợ khách hàng Panasonic gần nhất.
Nước không đủ nóng. 1. ĐIỀU CHỈNH TỐC ĐỘ DÒNG NƯỚC như trong trang VN9.

1. Nếu trong quá trình sử dụng, những điều bất thường được liệt kê dưới đây xảy ra, quý khách cần hãy lập tức gọi tới Trung tâm dịch vụ Panasonic hoặc Trung tâm hỗ trợ khách hàng Panasonic gần nhất.

• Rò nước.
- Nước không chảy.
- Không thể kiểm soát nhiệt độ nước.
- Không có thông tin nào trên màn hiển thị LCD.

1. Việc sửa chữa thiết bị cần có những kỹ năng đặc biệt. Người sử dụng không được tự ý sửa chữa thiết bị.

2. Đối với kiểu máy DH-4UDP1 và DH-4UD1, trong trường hợp bị lỗi liên tục (E1, E2 hoặc E3 nhập nháy trên màn hiển thị Chỉ báo Nhiệt độ), không sử dụng Thiết bị và hãy liên hệ với đại lý ủy quyền của bạn ngay lập tức.

THÔNG SỐ KỸ THUẬT

Kiểu Máy DH-4UD1 DH-4US1 DH-4UDP1 DH-4UP1
Điện thế 220 V a.c. 50 Hz
Công suất sử dụng 4500 W
Điều chỉnh nhiệt độ	Nhiệt độ nước vào PO (Off ), 32 °C - 45 °C	-	Nhiệt độ nước vào PO (Off ), 32 °C - 45 °C	-
Điều chỉnh Công suất	-	Nhiệt độ nước vào (Off ), 4500 W	-	Nhiệt độ nước vào (Off ), 4500 W
Áp lực nước nhỏ nhất	9.8 kPa / 0.1 kgf/cm2 / 1.42 psi		4.9 kPa / 0.05 kgf/cm2 / 0.71 psi
Áp lực nước lớn nhất	380 kPa / 3.87 kgf/cm2 / 55 psi
Kích thước	385 (CAO) mm x 210 (RỘNG) mm x 78 (DÀY) mm
Trọng lượng	2.1 kg	2.1 kg	3.1 kg	3.1 kg
Hệ thống ống nước ra	Hệ thống điểm đơn (Ông nước ra mở)

CẢNH BÁO

• Phải cải đặt Dây Mềm và dây điện đúng kích thước để tránh nguy cơ bốc khói và hòa hoạn.
  Trong quá trình lắp đặt hãy nhớ TẮT nguồn điện và nước.
• Máy nước nóng phải luôn được nôi với nguồn điện qua công tắc 2 cực ON/OFF có khoảng cách ít nhất 3 mm tới mỗi cực. Công tắc này phải ở vị trí để nhận thấy nhưng không nằm trong tầm tay của người đang sử dụng vôi sen.

- Máy nước nóng phải được nối xuống đất.

- Việc nói xuống đất không đúng cách có thể gây giật điện.

Đừng bao giờ lắp đặt Bộ Lộc vào đầu nước ra. Như thế nước vào sẽ không được lọc và cho các phần từ lạ xâm nhập vào máy. Nó sẽ khiển Bộ Đun Nóng và Đầu Vòi Sen bị tắc nghẽn.
● Quý khách không được tự mình lắp đặt, tháo gỡ hoặc lắp đặt lại thiết bị.

- Việc lắp đặt không đúng quy cách có thể gây ra rò rì, giật điện hoặc cháy.

Không được dùng chung ống nước đầu vào của thiết bị vòi sen với các ống đầu ra khác.

- Áp suất có thể tụt xuống do nước rút đi đến một điểm khác. Nhiệt độ nước trong vòi sen có thể trở nên rất nóng.

CHÚ Ý

● Dây điện phải được nói vào điểm được thiết kế sẵn (chứ không được tạo thêm lỗ khác).

TRƯỚC KHI LẮP ĐẶT

1. Đảm bảo áp lực nước

Áp lực nước thấp nhất : 9.8 kPa / 0.1 kgf/cm² / 1.42 psi (DH-4UD1 & DH-4US1)

Áp lực nước cao nhất : 380 kPa / 3.87 kgf/cm² / 55 psi

Áp lực nước thấp nhất : 4.9 kPa / 0.05 kgf/cm² / 0.71 psi (DH-4UDP1 & DH-4UP1)

Áp lực nước cao nhất : 380 kPa / 3.87 kgf/cm² / 55 psi

- Đo áp lực nước theo như hình minh họa. Nước phải chảy ra khởi dây vòi 2.0 m cao hơn Van nước chính.

Lưu ý:

Khi gỗ thiết bị ra khởi bao bị, có thể quý khách thấy một ít nước ở bên trong thiết bị.

Điều đó hoàn toàn bình thường vì thiết bị được kiểm tra trong quá trình sản xuất.

CÁCH THỨC LẮP ĐẶT

CẢNH BÁO

Trong quá trình lắp đặt hãy nhớ NGẮT nguồn điện và nước.

1. Vị trí lắp đặt.

• Quý khách phải chắc chắn lắp đặt thiết bị trên tưởng như minh họa trong Hình 1 (Vị trí đúng với các phụ kiện nước hướng xuống dưới).
• Không được lắp đặt máy cách xa mặt tương như trong hình 2.
• Máy phải lắp cao hơn mức sàn 1.5 m - 1.7 m.

Mức nâng ống chính

33 ft (10 meter) là độ cao khuyến cáo tối đa giữa đáy của bồn nước lạnh và dính của máy vòi sen, van sử dụng.

2. Cách tháo Mặt Trước ra khởi thân máy. DH-4UDP1 & DH-4UD1

① Mở con vít dưới đáy máy.
② Lấy Mặt máy ra bằng cách nhắc phần đáy lên rồi tháo phần móc vào ở phía trên máy.

DH-4UP1 & DH-4US1

① Nhớ là Nút Công Tắc Chính và Nút Chính Công Suất phải ở vị trí "Off" (tất).
② Mở con vít dưới đáy máy.
③ Nâng lên Nút Công Tắc Chính và Nút Chính Công Suất để làm cho lòng ra (Nút Công Tắc Chính và Nút Chính Công Suất được gắn vào trực quay bên trong máy). Hấy chắc chắn rằng Nút Công Tắc Chính và Nút Chính Công Suất không được tách ra từ Tấm phía trước.
④ Lấy Mặt máy ra bằng cách nhắc phần đáy lên rồi tháo phần móc vào ở phía trên máy.

Lưu ý: Nút Chính Công Suất suất gắn trên Mặt máy trước.

Nút Chỉnh Công Suất

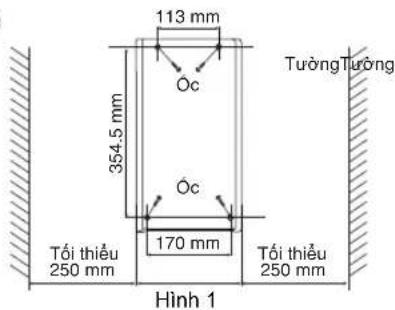

3. Cách lắp cố định máy nước nóng.

① Thiết bị phải cách tưởng bên phải và bên trái ít nhất 250 mm.
② Dùng khoan đục 4 lỗ trên tưởng. Vị trí của các lỗ như được chỉ định trong MĂU HƯỚNG DĂN CẢI ĐẠT đã cung cấp.
③ Đóng chốt vào lỗ.

①

②

③

④ Đưa Dây Điện Mềm vào máy qua 1 hoặc 2 như trong hình dưới đây.

Phân 1:

Điểm Vào Dây Linh hoạt

Dây điện phải được nói vào điểm được thiết kế sẵn (chứ không được tạo thêm lỗ khác).

⑤ • Lắp thiết bị lên tưởng bằng 4 vít.
- Bất vít vào hai tắc kê phía trên thông qua các lỗ vít ở trên thiết bị.
- Sau khi vận chặt hai vít phía trên, vận chặt hai vít còn lại.

⑥ Kiểm tra thiết bị đã bắt chắc chấn vào tường bằng cách thủ xê dịch qua bên phải và trái.

Lưu ý: Thiết bị phải được lắp với 4 vít.

4. Quy trình đi dây điện.

CẢNH BÁO

Phải cải đặt Dây Mềm và dây điện đúng kích thước để tránh nguy cơ bốc khói và hòa hoạn.

CẢNH BÁO

Máy nước nóng phải luôn được nối với nguồn diện qua công tắc 2 cực ON/OFF có khoảng cách ít nhất 3 mm tới mỗi cực. Công tắc này phải ở vị trí dễ nhận thấy nhưng không nằm trong tầm tay của người đang sử dụng vòi sen.

① Nói với đầu ELB của máy bằng cấp mềm 2.5 mm ^2 , 3 lõi.

② Thảo Kẹp giữ dây và lắp dây. Thảo lớp dây chỉ (bọc ngoài) và dấu chặt với dây ELB (L,N) bằng ốc xoắn 1 N•m (10 kgf.cm). Lắp lại Kẹp về vị trí cũ để kẹp dây.

③ Đầu dây theo cực nóng, mát (L,N).

• Đầu dây sai cực nóng, mát (L,N) sẽ gây rò rì điện, cháy, v.v...
• Trước khi đầu dây, kiểm tra cực (L,N) bằng vốn kế bằng cách nối một đầu của vốn kế với đất trong khi đầu kia với đầu của nguồn điện.
• Khi kim đồng hồ lệch lớn thì cực của nguồn điện là dây nóng 'L'.

④ Cọc nói đất.

CẢNH BÁO

Máy nước nóng phải được nối xuống đất. Việc nối xuống đất không đúng cách có thể gây giật điện.

• Thiết bị phải được nói xuống đất.
- Cách thức nối đất. Chọn một chỗ ẩm để chôn cọc nối đất tùy chọn (DQ-6H). Cọc nối đất phải được chôn sâu ít nhất 70 cm so với mặt đất.
- Đảm bảo rằng trở kháng đất nhỏ hơn 100 Ω. Nếu trở kháng đất không nhỏ hơn 100 Ω, phải chôn cọc sâu hơn hoặc sử dụng 2 hay 3 cọc.

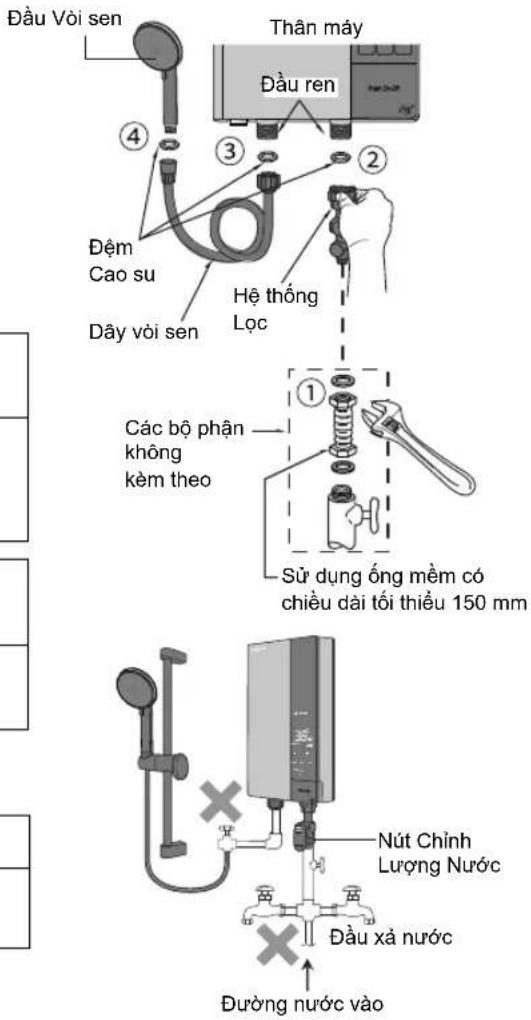

5. Quy Trình Lắp Đặt Óng Dẫn.

① Đặt Đệm Cao su vào giữa Hệ thống Lọc và Ông nước mềm. Không sử dụng Băng quán ống nước. Vận chất bằng cò-lê.
② Đặt Đệm Cao su vào giữa Hệ thống Lộc và Máy chính. Không sử dụng Băng quán ống nước. Dùng tay vận thất chặt.
③ Đặt Đệm Cao su vào giữa Dây ra vòi sen và Máy chính. Không sử dụng Băng quán ống nước. Dùng tay văn thất chất.
④ Đặt Đệm Cao su vào giữa Dây ra vòi sen và Đầu Vòi sen. Không sử dụng Băng quản ống nước. Dùng tay văn thất chất.
⑤ Hệ thống Lọc cần lắp hướng ra phía trước của thiết bị.

	CẢNH BÁO
	Không được nói đầu vào hoặc đầu ra của ống nước của máy với các đầu ra khác. Áp lực có thể giảm do nước bị rút sang điểm khác. Nhiệt độ nước vòi sen có thể trở nên rất nóng.
	CHÚ Ý
	Tránh sử dụng nước bản vì có thể ảnh hưởng đến mức độ làm nóng nước của máy và ảnh hưởng các bộ phận khác.

Lưu ý:	Đảm bảo rằng không có nước rò ra ở các đầu nối ống.
Lưu ý:	Khi dùng keo để gắn ống nước, phải đợi cho keo khô trước khi thử máy.

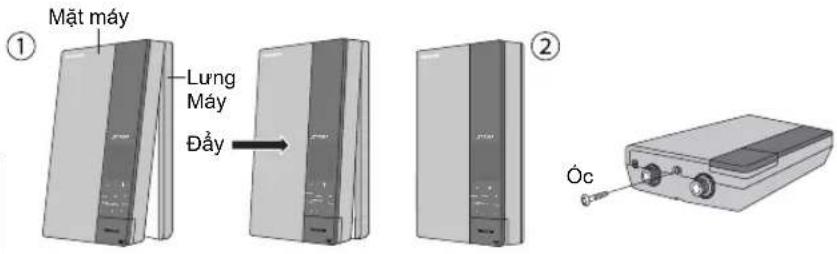

6. Làm thế nào để lắp Mặt trước vào. DH-4UDP1 & DH-4UD1

① Đóng Nắp che phía trước theo thứ tự như sau. (Đóng từ trên xuống dưới).
② Văn chặt con vít ở đáy máy.

Lưu ý: Không bấm Nút Kiểm tra ELB trong khi lắp Mặt máy.

DH-4UP1 & DH-4US1

① Phải bảo đảm Nút Chỉnh Công Suất ở vị trí "Off".

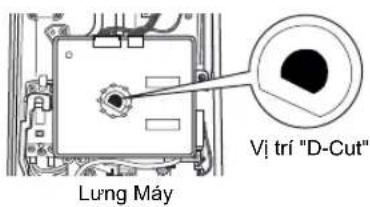

② Hây chắc chắn rằng "D-Cut" vị trí của trục quay trục được đặt như hình.
③ Đóng Nắp che phía trước theo thứ tự như sau.
④ Đầy Nút Chỉnh Công Suất vào cho đến khi nó được lắp vào hoàn toàn .
⑤ Văn chặt con vít ở đáy máy.

①

Nút Chính Công Suất

②

Lưu ý:

1. Không bấm Nút Kiểm tra ELB trong khi lắp Mặt máy.
2. Không dùng sức mạnh để cải Nút Bật Tất Chính và Nút Chính Công Suất trong khi sửa Phiến Mặt Trước vì nó sẽ làm hồng công tắc bên trong máy.

③ Mặt máy

④

⑤

7. Lắp đặt giá treo Vòi sen.

①

Lắp đặt Giá đỡ thanh trượt sao cho Đầu Vòi sen không cao quá cạnh trên thiết bị.

Đảm bảo tưởng có cùng độ cao với giá đỡ thanh trượt và vị trí gắn khay xà phòng. Nếu tưởng không có cùng độ cao hãy dùng các miếng đêm (không kèm) để lắp phụ kiện.

②

Đầy Nắp Giá đỡ Thanh Trượt (theo hướng tách ra) ở phía sau mép vách ngăn bằng dụng cụ thích hợp để tháo Nắp ra khởi Giá đỡ Thanh Trượt.

③

Lắp Nắp phần trên giá đỡ không cao quá cạnh trên thiết bị. Xiết chặt Nắp phần trên giá đỡ dưới bằng một vít. (Nhớ là phải đút các Chốt Tường xuyên qua các lỗ vít)

④

Chuẩn bị giá đỡ vòi sen và thanh trượt, tháo nút khóa vòi sen bằng cách văn ngược chiều kim đồng hồ và lắp đặt các bộ phận theo số ①, ㉒ và ③.

⑤

Văn chặt Nút khóa vòi sen và Giá đỡ vòi sen.

* Giá đỡ vòi sen sẽ dễ dàng rơi ra một khi bị vận lông.

⑥

Lắp Tay Vịn Dưới sao cho rãnh của Thanh Trượt khớp vào khía của Tay Vịn Trên và Dưới. Văn chặt Tay Vịn Dưới bằng 1 chiếc vít. (Nhớ là phải đút các Chốt Tường xuyên qua các lỗ vít)

⑦

Phủ Tay Vịn Trên và Dưới bằng Miếng Phủ Tay Vịn.

⑧

Chính giá dỗvòi sen theo độ cao yêu cầu và treo Đầu Vòi sen như hình vẽ dưới.

CHẠY THỦ'

1. • Kiểm tra điện trước khi bật máy.

2. Bật "ON" ở cầu dao và công tắc 2 cực.

3. Đưa ELB của máy sang vị trí Bật. (Đầy cần cải ELB lên nếu cần ở vị trí bật xuống)
4. float nút kiêm tra ELB.
5. Sẽ là bình thường nếu ELB chuyển sang Tất (Cần cài ELB bật xuống). Đầy cần cài ELB lên nếu cần cài ELB không cài được khi đầy lên hoặc trượt ngay xuống khi sử dụng thì hãy liên hệ ngay với đại lý ủy quyền.
6. Kiểm tra bộ ELB cải sẵn (hàng tháng) để tránh rủi ro cho người dùng như hư hại tài sản, thương tích nghiêm trọng hoặc từ vong.

CẢNH BÁO

Nếu không chỉnh được Cần Đặt lại ELB ngay cả nếu quý vị đầy nó lên hoặc nếu nó trượt xuống ngay trong khi thao tác, xin ngừng sử dụng máy và lập tức gọi bên bán được ủy quyền của quý vị. Dừng bao giờ cổ hãm Cần Đặt lại ELB bằng bằng dính, v.v.

1. • Mở Van nước chính.

2. Vận Nút Lượng Nước chiều kim đồng hồ.

3. Kiểm tra xem nước có bị rò ở đường ống hay không.

4. • float Nút On-Off (BÂT-TÂT) một lần, Mân hình LCD (DH-4UDP1 & DH-4UD1) hoặc đèn ELB (DH-4UP1 & DH-4US1) sẽ được kích hoạt và nước bắt đầu chảy ra khởi Đầu Vòi Sen.

5. Chỉnh nhiệt độ nước cho.
6. • Xem chi tiết CÁCH Sử DỤNG và ĐIỀU CHÍNH TỐC ĐỘ DÒNG NƯỚC ở trang VN6 và trang VN9.

Panasonic Manufacturing Malaysia Berhad (196501000304)
