HƯỚNG DẪN NGƯỜI DÙNG GKS 18V-68-2 Professional BOSCH

vi Bán gốc hướng dẫn sử dụng

Tiếng Việt.... Trang 72

عربية 80

۸8 فارسی صفحه

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cấm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và huống dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cẩm tay" trong phân cảnh báo là để cập đến sự sử dụng dụng cụ điện cẩm tay của bạn, loại sử dụng điện nguồn (có dây cẩm điện) hay vận hành bằng pin (không dây cẩm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bôn và tối tắm dễ gây ra tai nạn.
Không vận hành dụng cụ điện cấm tay trong môi trường dễ gây nó, chằng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cấm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
Không để trẻ em hay người đến xem đúng gắn khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cấm của dụng cụ điện cấm tay phải thích hợp với ở cấm. Không bao giờ được cải biến lại phishing cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (đầy mát). Phích cấm nguyên bản và ở cấm đúng loại sẽ làm giảm nguy cơ bị điện giut.
Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò suời, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất.
Không được để dụng cụ điện cấm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nằm dây dẫn để xách, kéo hay rút phích cấm dụng cụ điện cấm tay. Không để dây gần nơi có nhiệt độ cao, dấu nhớt, vật nhọn bên và bộ phận chuyển động. Làm hòng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật.
Khi sử dụng dụng cụ điện cấm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

▶ Nếu việc sử dụng dụng cụ điện cấm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bi điện giut.

An toàn cá nhân

Hãy tính táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cấm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mất. Trang bị bảo hộ như khẩu trang, giày chống trợt, nón bảo hộ, hay dung cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bán thân.
▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tất trước khi cấm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cấm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn.
Lấy mọi chia hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cấm tay. Khóa hay chia còn gắn dính vào bộ phân quay của dụng cụ điện cấm tay có thể gây thương tích cho bản thân.
Không rươn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cẩm tay tốt hơn trong mọi tình huống bắt ngờ.
Trang phục thích hợp. Không mặc quân áo rộng lùng thùng hay mang trang sức. Giữ tóc và quân áo xa khởi các bộ phận chuyển động. Quân áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giám các độc hại liên quan đến bụi gây ra.
Không để thời quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bờ qua các quy định an toàn dụng cụ. Một hành vi bất căn có thể gây ra thương tích nghiêm trọng chí trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cấm tay

▶ Không được ép máy. Sử dụng dụng cụ điện cẩm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cẩm tay đúng chức năng sẽ

làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.

Không sử dụng dụng cụ điện cảm tay nếu như công tắc không tất và mở được. Bất kỳ dụng cụ điện cảm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phishing cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bắt kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bắt ngò.
Cắt giữ dụng cụ điện cẩm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cẩm tay hay các hướng dẫn này sử dụng dụng cụ điện cẩm tay. Dụng cụ điện cẩm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay ket, các bộ phận bị rạn nứt và các tỉnh trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xây ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giám khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cấm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.
Giữ tay cấm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mỡ. Tay cấm và bề mặt nằm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngò.

Sử dụng và bảo quản dụng cụ dùng pin

▶ Chỉ được sạc pin lại với bộ nạp diện do nhà sản suất chỉ định. Bộ nạp diện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác.
▶ Chỉ sử dụng dụng cụ điện cẩm tay với loại pin được thiết kế đặt biết dành riêng cho máy. Sử dụng bắt cứ loại pin khác có thể dẫn đến thương tật hay cháy.
Khi không sử dụng pin, để cách xa các vật bằng kim loại như kepada giấy, tiến xu, chia khoa, dinh, ốc vit hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nổi tiếp từ một dấu

cục với một đầu cực khác. Sự chấp mạch của các đầu cực với nhau có thể gây bồng hay cháy.

Bảo quản ô tình trạng tối, dung dịch tử pin có thể túra ra; tránh tiếp xúc. Nếu vô tình chàm phải, hãy xõi nước để rửa. Nếu dung dịch vào mất, cân thêm sự hỗ trợ của y tế. Dung dịch tiết ra tử pin có thể gây ngứa hay bóng.
Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hồng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích.
▶ Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130 °C có thể gây nổ.
▶ Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ diện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
Không bao giờ sửa chữa các bộ pin đã hư hại. Chí cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

Các hướng dẫn an toàn cho cửa tròn

Các quy trình cắt

▶ GUY HIÊM: Không được cho tay vào khu vực cắt và lưới cắt. Đặt một tay lên tay nấm phụ, hoặc vỏ động cơ. Nếu dùng cả hai tay để giữ máy cửa, lưới cửa sẽ không thể làm đứt tay.
▶ Không được chạm tay vào phía dưới phôi gia công. Nắp bảo vệ không thể bảo vệ bạn khởi luỗi của phía dưới phôi gia công.
▶ Điều chỉnh độ sâu cắt theo độ dày của phối gia công. Phải nhìn thấy ít nhất một răng của của lưới của phía dưới phối gia công.
Trong khi cắt, tuyệt đối không dùng tay nấm phôi được cắt hoặc đặt phôi ngang chân của bạn. Có định phôi gia công vào sàn thao tác cố định. Việc cố định phôi để giảm thiểu diện tích tiếp xúc với cơ thể, giảm thiểu làm kẹt lưới của hoặc mất kiểm soát là rất quan trọng.
Cảm dụng cụ điện tại các bề mặt cảm nằm cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ cắt có thể tiếp xúc với dây điện ngâm. Việc tiếp xúc "trực tiếp" với dây có điện cũng có thể làm cho các phần kim loại hồ của

74 | Tiếng Việt

dụng cụ điện cấm tay có điện và có thể gây ra điện giật cho người vận hành.

▶ Khi xẻ dọc, luôn sử dụng lá chấn dọc thở hoặc thanh dẫn hướng cạnh thẳng. Điều này cải thiện độ chính xác của đường cắt và giảm sự bó lưới cửa.
▶ Luôn sử dụng lưới cửa đúng kích cỡ và hình dáng (luời kim cường khác với lưới tròn) của lỗ tâm. Các lưới không khớp với các phụ kiện cứng ghép nối của máy cửa sẽ làm lệch tâm và có thể làm mất kiểm soát.
▶ Tuyết đối không sử dụng vòng đêm hoặc chốt lưới cửa bị hồng hoặc không đúng. Vòng đêm và chốt lưới cửa được thiết kế đặc biệt cho máy cửa của bạn, để mang lại hiệu suất và an toàn hoạt động tối ưu.

Nguyên nhân gây ra lực phần hồi và các cảnh báo liên quan

– Lực phần hồi là một lực tác động đột ngột lên lưới của bị bó, kẹt hoặc bị lệch tâm làm cho không kiểm soát được lưới của khi nâng và đẩy phối về phía người vận hành;
– khi lưới cửa bị bó hoặc kết chặt khi đóng rãnh cửa, lưới cửa sẽ dùng lại và quán tính của động cơ làm cho thiết bị chạy nhanh hơn hướng về phía người vận hành;
– nếu lưới của bị xoắn hoặc lệch tâm trong đường của, răng của ở cạnh sau của lưới của có thể cắt sâu vào bề mặt phía trên của tấm gỗ và làm cho lưới của chếch khởi rãnh của và này ngược trở lại phía người vận hành.

Lực phân hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai máy cửa và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nếu dưới đây.

Giữ chặt tay nằm trên máy cửa bằng cả hai tay và giữ chặt tay của bạn để chịu được các lực phần hồi. Giữ cơ thể của bạn về một trong hai phía của lưới cửa, những không được thẳng hàng với lưới cửa. Lực phân hồi có thể làm cho máy cửa bật ngược trở lại, tuy nhiên người vận hành có thể kiểm soát được các lực phân hồi nếu áp dụng các biện pháp phòng ngừa phù hợp.
Khi lưới cửa bị kẹt hoặc khi dùng cửa vì bất kỳ lý do nào đó, hãy nhà công tắc bấm của máy cửa và giữ cố định máy cửa trong vật liệu tới khi lưới cửa đã dùng quay hằng. Tuyết đối không có gắng lấy máy cửa ra khởi phối hoặc kéo ngược máy cửa trong khi lưới cửa vẫn đang quay nếu không lực phần hồi có thể xảy ra. Kiểm tra và có biện pháp khác phục để loại bổ nguyên nhân ket lưới cửa.
▶ Khi khởi động lại máy cửa đang ở trong phối gia công, chỉnh tâm lưới cửa vào đúng rãnh cửa sao cho răng cửa không bị mắc vào vật liệu. Nếu lưới cửa bị kẹt, nó có thể trật rãnh cửa

hoặc sinh ra lực phần hồi từ phôi khi khởi động lại máy cửa.

▶ Sử dụng các panô lớn để giảm thiểu rủi ro bị kẹt lưới cửa và lực phân hồi. Các panô lớn thường võng xuống dưới trọng lượng riêng của chúng. Cấn phải đặt các tắm dỡ phía dưới panô ở cả hai phía, gắn đường cửa và gắn cạnh của panô.
Không sử dụng lưới cửa hỏng hoặc cùn. Lưới cửa không sắc hoặc không phù hợp có thể tạo ra rãnh cửa hep gây ra lực ma sát quá mức, bó lưới cửa và lực phần hồi.
Độ sâu của lưới cửa và các tay tiết điều chỉnh phải chặt và chắc chắn trước khi tiến hành cửa. Nếu lưới cửa dịch chuyển trong khi cửa, nó có thể làm kẹt lưới cửa và gây ra lực phân hội.
▶ Sử dụng thêm biện pháp an toàn khi cắt rãnh vào các vách hiện có hoặc các khu vực không nhìn thấy khác. Lưỡi cửa nhỏ ra có thể cắt các vật thể và có thể gây ra lực phân hội.

Chức năng nắp bảo vệ phía dưới

▶ Kiểm tra nắp bảo vệ phía dưới đã đóng kín hay chưa trước mỗi lần sử dụng. Không được vận hành máy cửa nếu nắp bảo vệ phía dưới không di chuyển tự do và đóng lại được. Tuyết đối không kepada gắn nắp bảo vệ phía dưới vào vị trí mở. Nếu tình còn làm rơi máy cửa, nắp bảo vệ phía dưới có thể bị cong. Nâng nắp bảo vệ phía dưới lên bằng tay nằm cơ rút và đảm bảo nó di chuyển tự do và không được chạm vào lưới cửa hoặc bất kỳ bộ phân nào khác ở tất cả các góc và độ sâu của đường cửa.
▶ Kiểm tra hoạt động của lò xo bảo vệ phía dưới. Nếu nắp bảo vệ và lò xo không hoạt động tốt, phải sửa chữa chúng trước khi sử dụng. Nếu nắp bảo vệ dưới hoạt động chậm do các bộ phận bị hư hỏng, nhựa lắng hoặc tích tụ các mảnh vụn cửa.
▶ Có thể co rút nắp bảo vệ phía dưới bằng tay chỉ với các đường cửa đặc biệt như các "đường cửa rãnh chim" và "đường cửa ghép". Nâng nắp bảo vệ phía dưới lên bằng tay nấm co rút và ngay khi lưới cửa cắt vào vật liệu, phải nhà nắp bảo vệ phía dưới ra. Đối với các đường cửa khác, phải vận hành nắp bảo vệ phía dưới một cách tự động.
▶ Luôn quan sát nắp bảo vệ xem có che kín lưỡi cắt không trước khi đặt máy cửa xuống bàn làm việc hoặc sàn nhà. Lưỡi cửa không được bảo vệ sẽ làm cho máy cửa bật ngược lại và cắt vào bắt kỳ điểm nào trong đường cửa. Cần để ý đến thời gian cần thiết để dùng lưỡi cửa sau khi nhà công tắc.

Các cảnh báo phụ thêm

▶ Không cấm vào bộ phun vỏ bào bằng tay. Nó có thể làm bạn bị thường ở các bộ phận xoay.

▶ Không làm việc với cửa ở trên dấu. Bạn không kiểm soát đủ trên dụng cụ điện.

Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chảm đường dẫn điện có thể gây ra hỏa hoàn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật.

▶ Giữ máy thật chắc bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đúng cho thích hợp và cân bằng. Dùng hai tay để điều khiển máy thì an toàn hơn.

▶ Không được vận hành tỉnh dụng cụ điện. Nó không được thiết kế để vận hành với bàn cửa.

Khi „Phay cắt chim“, mà không được tiến hành ở góc bên phải, hãy cố định tắm dẫn hướng của cửa để chống di chuyển sang bên. Việc di chuyển sang bên có thể dẫn đến kep lưới của và gây đội ngược.

▶ Kẹp chất vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng étô thì vững chắc hơn giữ bằng tay.

▶ Luôn luôn đội cho máy hoàn toàn ngừng hằng trước khi đặt xuống. Dung cụ lắp vào máy có thể bị kịp chặt dẫn đến việc dụng cụ diện cẩm tay bị mất điều khiển.

▶ Không được sử dụng lưới của bằng thép HSS. Những loại lưới của như vậy có thể vô dễ dàng.

▶ Không cửa kim loại đen. Các vỏ bào nóng sáng có thể đốt cháy hệ thống hút bụi.

▶ Hây mang mặt nạ chống bụi.

Trong trường hợp pin bị hống hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhỏ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp.

▶ Không thay đổi và mỏ pin. Nguy cơ bị chấp mạch.

Pin có thể bị hư hại bởi các vật dụng nhơn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoàn mạch nội bộ và làm pin bị cháy, bổc khói, phát nổ hoặc quá nóng.

▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gát, lừa, chất bản, nước, và sự ẩm ướt. Có nguy cơ nó và chấp mạch.

Mô Tã Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị diện giật, gây cháy và / hay bị thương tật nghiệm trọng.

Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Máy được thiết kế để cắt gỗ theo đường dọc thẳng và chéo góc cũng như cắt vát chéo góc khi vật liệu gia công được kém giữ vững chắc.

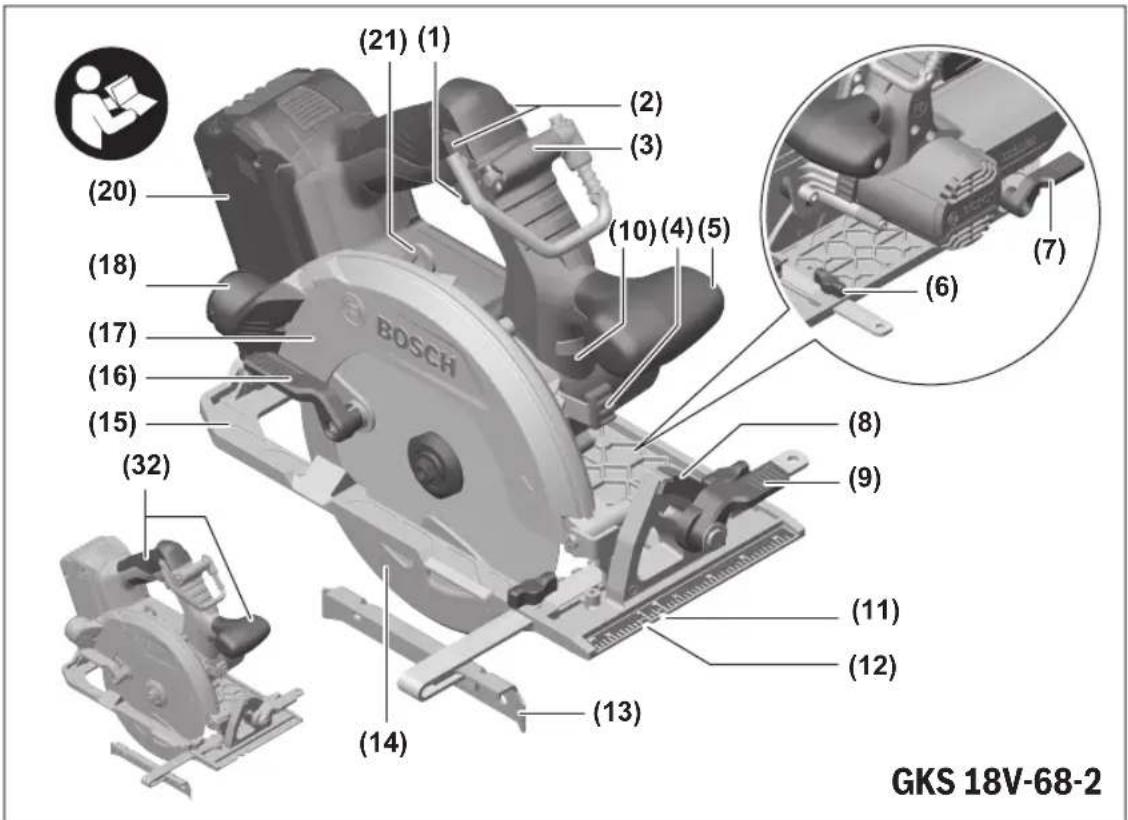

Các bộ phận được minh họa

Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.

(1) Công tắc Bật/Tất
(2) Nút nhà khóa của công tắc Bật/Tất
(3) Nắp che móc treo
(4) Nút khóa trục
(5) Tay nấm phụ
(6) Bu-lông tai hông của dưỡng cập cạnh
(7) Cần khóa dùng để chọn trước cỡ sâu cắt
(8) Thuốc đo góc vuông mộng
(9) Cần khóa dùng để chọn trước góc xiên

(10) Đèn làm việc

(11) Dấu cắt 45°

(12) Dấu cắt 0°

(13) Thanh cữ

(14) Chấn đàn hồi báo vệ lưới

(15) Chân để khuôn bao

(16) Cân dàn hôi của Chấn dàn hôi bảo vệ lưới

(17) Chấn bảo vệ lưới

(18) Vít khóa cấu thanh

(19) Cút nôi ống hút

(20) Pin a)

(21) Thuốc đo cỡ sâu cắt

(22) Nút tháo pin ^a)

(23) Trục cửa

(24) Mặt bích tiếp nhận

(25) Luōi Cua a)

(26) Bích kep

(27) Vít siết với đĩa

76 | Tiếng Việt

(28) Chìa vặn sáu cạnh
(29) Hộp dụng vụn của/hộp chứa bụi ^a
(30) Ōng hút a)
(31) Các móc treo a)
(32) Tay nấm (bê mặt nấm cách điện)
a) Phụ kiện này không thuộc phạm vi giao hàng tiêu chuẩn.

Thông số kỹ thuật

Cưa Dĩa		GKS 18V-68-2
Mã số máy		3 601 F60 0..
Điện thể danh định	V	18
Tốc độ chạy không-đo ^A)	/phút 5500
Với đường kính lưới cửa 184 mm
Lỗ lắp vào	mm 20
Công suất cắt tối đa
– ở góc vát chéo 0°	mm 66
– ở góc vát chéo 45°	mm 44,5
Với đường kính lưới cửa 190 mm
Lỗ lắp vào	mm 30
Công suất cắt tối đa
– ở góc vát chéo 0°	mm 69
– ở góc vát chéo 45°	mm 46,5
Khóa trục		●
Các kích thước chân đế khuôn bao	mm 312 x 164
Đường kính lưới cửa	mm 184/190
Độ dày lưới cửa, tối đa	mm 2,0
Trọng lượng ^B)	kg 3,9–5,0
Nhiệt độ môi trường được khuyến nghi khi sạc	°C 0 ... +35
Nhiệt độ môi trường cho phép trong quá trình vận hành ^C) và trong quá trình lưu trữ	°C –20 ... +50
Pin được khuyến nghị dùng		GBA 18V...≥ 4,0 AhProCORE18V...≥ 5,5 Ah
Thiết bị sạc được giới thiệu		GAL 18...GAX 18...GAL 36...

A) được đo ở 20–25 °C với pin ProCORE18V 8.0Ah
B) tùy vào loại pin lốc đang sử dụng
C) hiệu suất giới hạn ở nhiệt độ < 0 °C
Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chỉ tiết trên trang www.bosch-professional.com/wac.

Pin

Bosch mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì.

Sạc pin

▶ Chỉ sử dụng bộ sạc được để cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ diện cấm tay của bạn có sử dụng pin Li-lon.

Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đây đủ diện dung, nạp diện hoàn lại cho pin trước khi sử dụng cho lân dấu tiên.

Lắp pin

Hãy dây pin đã sạc vào giá gắn pin cho đến khi nó vào khớp.

Tháo pin ra

Đế tháo pin bạn hãy ấn nút mở khóa pin và kéo pin ra. Không dùng sức.

Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bẩm phải nút tháo pin. Cử khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhỏ vào một lò xo.

Đèn báo trạng thái nạp pin

Các đèn LED màu xanh của màn hình hiện thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi máy đã ngừng hoạt động hoàn toàn.

Đế hiện thì tình trang nap, ban hây nhấn nút để hiến thị mức sạc hoặc Điều này cũng có thể thực hiện khi ắc quy được tháo ra.

Đèn LED không sáng sau khi nhân nút để hiện thị mức sạc có nghĩa là pin bị hồng và phải được thay thế.

Kiểu pin GBA 18V...

LED Diện dung

Đèn sáng liên tục 3× màu xanh lá 60–100 %

Đèn sáng liên tục 2× màu xanh lá 30–60 %

Đèn sáng liên tục 1× màu xanh lá 5–30 %

Đèn nhắp nháy 1× màu xanh lá 0–5 %

Kiêu pin ProCORE18V...

LED Diện dung

Đèn sáng liên tục 5× màu xanh lá 80–100 %

Đèn sáng liên tục 4× màu xanh lá 60–80 %

Đèn sáng liên tục 3× màu xanh lá 40–60 %

Đèn sáng liên tục 2× màu xanh lá 20–40 %

Đèn sáng liên tục 1× màu xanh lá 5–20 %

Đèn nhắp nháy 1× màu xanh lá 0–5 %

Các Khuyến Nghị về Cách Bảo Dương Tốt Nhất cho Pin

Bảo vệ pin hợp khối tránh sự ẩm ướt và nước. Chỉ bảo quản pin trong tâm nhiệt độ nằm giữa -20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.

Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cơ khô, mềm và sạch.

Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay.

Qui trình hoạt động được chia ra làm hai giai đoạn.

Sự lắp vào

▶ Chỉ sử dụng lưới của có tốc độ tối đa cho phép cao hơn tốc độ không tải của dụng cụ điện.

Lắp/Thay Lưới Cưa

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bất/tắt.
▶ Khi lắp ráp lưới cửa, hãy mang găng tay bảo hộ vào. Nguy cơ gây thương tích khi chạm vào lưới cửa.
- Trong bất kỳ trường hợp nào cũng không được sử dụng địa mài làm phụ tùng.
▶ Chỉ sử dụng lưới của phù hợp với các đặc tính kỹ thuật được ghi rõ trong các hướng dẫn sử dụng và trên dụng cụ điện.

Chọn Luôi Cua

Bạn sẽ tìm thấy một tổng quan các lưới của khuyến nghị ở cuối hướng dẫn vận hành.

Tháo dỗ lưới cửa (xem hình A)

Đế thay dụng cụ cắt, tốt nhất là nên đặt máy lên bên bề mặt có vỏ boc đông cơ.

– Nhân nút khóa trục (4) và nhân giữ.

▶ Chi cho nút khóa trực hoạt động (4) khi trực của đã đúng yên. Nếu không, máy có thể bị làm hỏng.
– Dùng chìa văn sáu cạnh (28) để xoay bu-lông bắt cố định (27) theo hướng xoay ① ra ngoài.
- Hãy xoay chấn dàn hôi bảo vệ lưới (14) lùi và giữ chất.
– Hãy tháo bích kẹp (26) và lưới của (25) khởi trực của (23).

Lắp lưới của (xem Hình A)

Đế thay dụng cụ cắt, tốt nhất là nên đặt máy lên bên bề mặt có vỏ bọc động cơ.

– Làm sạch lưới của (25) và tất cả bộ phận kép cân lắp.
- Hãy xoay chấn đàn hồi bảo vệ lưới (14) lùi và giữ chất.
– Hãy đặt lưới cửa (25) lên mặt bích tiếp nhận (24). Hướng cắt của răng (Hướng mũi tên trên lưới cửa) và mũi tên hướng xoay trên chấn đàn hồi bảo vệ lưới (14) phải khớp.
– Đặt bích kẹp (26) lên và vận bu-lông bắt cố định vào (27) theo hướng xoay ②. Hấy chú ý vị trí lắp ráp của mặt bích tiếp nhận (24) và bích kẹp (26).
– Nhấn nút khóa trục (4) và nhân giữ.
– Dùng chia văn sáu cạnh (28) để tiết chất bulông bắt cố định (27) theo hướng xoay ②. Mômen xoắn phải đạt 6–9 Nm, tương ứng với 1/4 vòng chặt vừa tay.

Hút Dăm/Bụi

Mạt bụi từ các vật liệu được son phủ ngoài có chứa chỉ trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Dụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đúng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số mật bụi cụ thể, ví dụ như bụi gỗ sôi hay dấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiảng.

– Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu.
- Tạo không khí thông thoáng nơi làm việc.
- Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dẻ dàng bất lừa.

Vít khóa cấu thanh (xem Hình B và C)

Đế lắp, hãy gắn vit khóa câu thanh (18) và tiết chặt vít.

78 | Tiếng Việt

Đế tháo dō, gāy nhà vít và tháo vít khóa cấu thanh (18).

Tại cơ cấu phun vó bào (18) một ống hút có thể được kết nối với đường kính 35 mm hoặc với một hộp dụng vụ cửa/hộp chứa bụi (29).

Đế đảm bảo sự hút được tốt nhất, cơ cấu phun vỏ bào (18) phải được làm sạch thường xuyên.

Máy Hút Bụi Ngoài

Nõi ống hút (30) với một chiếc máy hút bụi (phụ kiện). O phần cuối của tài liệu hướng dẫn này bạn sẽ tìm thấy phần tổng quan về việc kết nối ở các máy hút bụi khác nhau.

Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công.

Khi hút bụi khô loại đặc biệt gây nguy hai đến sức khỏe hoặc gây ra ung thu, hãy sử dụng máy hút bụi loại chuyên dụng.

Vận Hành

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bật/tắt.

Chế độ hoạt động

Điều chỉnh cỡ sâu cắt (xem Hình D)

▶ Điều chỉnh cổ sâu cắt phù hợp với độ dày của phối gia công. Phải nhìn thấy được gân như nguyên răng của lưới cửa bên dưới vật liệu gia công.

Nhà tay gạt siết (7). Đế có cỡ sâu cắt nhỏ hơn, hãy kéo cửa ra khởi chân để khuôn bao (15), để có cỡ sâu cắt lớn hơn hãy ấn cửa vào chân để khuôn bao (15). Chỉnh đặt cỡ sâu cắt theo yêu cầu trên thước đo cỡ sâu. Siết lại tay gạt siết (7).

Lục kép của tay gạt tiết (7) có thể được điều chỉnh lại. Hãy mở vít của tay gạt tiết (7) và tiết lại tối thiểu 30° ngược chiều kim đồng hồ.

Điều chỉnh góc vát chéo

Tốt nhất là đặt dụng cụ điện lên mặt trước của chấn bảo vệ lưới (17).

Hãy nhà cần khóa để chọn trước góc xiên (9). Kéo nghiêng cửa sang một bên. Chính đặt cỡ sâu cắt theo yêu cầu trên thước đo (8). Siết lại tay gạt tiết (9).

Lưu ý: Khi cắt mép vát, cỡ sâu cắt sẽ nhỏ hơn giá trị được hiện thị trên thuốc do cỡ sâu (21).

Các Vạch Cát

Dấu cắt 0° (12) hiện thị vị trí của lưới của ở vết cắt vuông góc. Dấu cắt 45° (11) hiện thị vị trí của lưới của ở vết cắt 45°.

Như minh hoa trong hình, hãy dinh hướng ở cạnh trái của dấu cắt để tiến hành cắt. Trong trường hợp này mảnh phê liệu nằm ở phía bên phải. Tổ nhất là nên thực hiện việc cắt thủ trước.

Bắt Đầu Vận Hành

Bật Mở và Tất

▶ Hây đảm bảo rằng, bạn có thể nhân Công tắc bạt/tát, mà không cần nhà tay nấm.

Đế vận hành thử dụng cụ điện hãy nhân khóa an toàn (2) và sau đó nhân công tắc tất/mở và nhân giữ (1).

Đế tất máy, nhà công tắc Tất/Mỏ (1) ra.

Hướng dẫn: Vì lý do an toàn, công tắc chuyển mạch Tất/Mở (1) không thể khóa tự chạy được, mà phải giữ nhân trong suốt quá trình vận hành.

Mở đèn LED Rợi Sáng Phạm Vi Gia Công

Đèn (10) bất sáng khi nhân nhẹ hoặc nhân hoàn toàn công tắc Tất/Mô (1) và cho phép chiếu sáng khu vực làm việc trong các điều kiện ánh sáng không tốt.

Hãm trón quay

Hăm trón quay tích hợp sẽ rút ngắn quảng chạy thêm của lưới của sau khi tất dụng cụ điện.

Bảo Vệ Chống Sự Phòng Điện Quá Nhiêu

Pin Li-Ion được bảo vệ ngăn sự phóng điện quá lớn nhỏ vào "Electronic Cell Protection (ECP)". Nếu pin bị phóng điện, dụng cụ điện cẩm tay sẽ được ngắt bởi một mạch bảo vệ: Dung cụ điện không chuyển động nữa.

Hướng Dẫn Sử Dụng

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bât/tắt.

Độ rộng cắt biến đổi tùy theo lưới cưa được dùng.

Bảo vệ lưới của không bị va đập và dụng chạm mạnh.

Đầy máy đều tay và cho nạp tải vừa phải đi theo chiều cắt để duy trì chất lượng cắt tốt. Sự nạp tải quá mức làm giảm đáng kể tuổi thọ của dụng cụ cắt và có thể làm hư hỏng máy.

Luôn làm việc với tốc độ tiến dao không đối và đảm bảo rằng tốc độ của lưới của không đối. Để tránh gây quá nhiệt răng lưới của, hãy tránh tăng tốc độ tiến dao (ví dụ: khi làm việc với gỗ ướt, gỗ đã qua xử lý bằng áp lực hoặc gỗ có mắt gỗ) và giảm tốc đô.

Hiệu suất cửa và chất lượng của sự cửa cắt tùy thuộc chủ yếu vào điều kiện, kiểu dáng răng của lưới cửa. Vì vậy, chỉ nên sử dụng các lưới cửa bén, thích hợp với loại vật liệu được gia công.

Cu'a Gõ

Sự lụa chọn đúng loại lưới của dựa trên loại và chất lượng gỗ và cách cắt theo yêu cầu, cắt theo chiều dọc hay chiều chéo góc.

Khi xẻ dọc gỗ cây vân sam, dăm bào được tạo ra thường xoắn dài.

Bụi gỗ sôi và bụi gỗ đề gai đặc biệt gây hại cho sức khỏe, do đó chỉ làm việc với thiết bị hút bụi.

Cưa với thanh cũ (xem Hình E)

Thanh cũ (13) cho phép cắt chính xác dọc theo cạnh phôi gia công hoặc cắt các dài cùng kích thước.

Của với dưỡng phụ (xem hình F)

Đế cửa vật gia công rộng bản hoặc có cạnh thẳng, dùng vấn hay thanh nep kẹp vào vật gia công như là một dưỡng phụ; có thể dầy chân để của cửa địa tựa dọc theo dưỡng phụ.

Các móc treo (xem Hình G)

Với các móc treo (31), bạn có thể treo dụng cụ điện, ví dụ, vào thang. Muốn vậy, hãy gập móc treo (31) vào vị trí mong muốn.

▶ Hây đảm bảo rằng lưới của được bảo vệ chống chạm vô tình khi dụng cụ diện được treo. Việc này bao gồm nguy hiểm gây thương tích.

Hãy gập lại các móc treo (31), nếu bạn muốn làm việc với dụng cụ điện.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bật/tắt.

▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Chấn đàn hồi bảo vệ lưới phải luôn luôn có thể chuyển động tự do, co thụt tự động. Vì vậy, luôn luôn giữ cho phạm vi chung quanh chắn bảo vệ lưới đàn hồi được sạch. Làm sạch bụi và đảm bằng bàn chai.

Lưới cửa không được phủ ngoài, có thể bảo vệ được bằng cách dùng loại dấu nhòn không axit phủ một lớp mỏng chống gì sét lên. Phải lau sạch dấu nhòn lại trước khi sử dụng, nếu không, sẽ làm gỗ bị bản.

Căn nhựa và keo dính trên lưới của tạo ra đường cắt có chất lượng tối. Vì vậy, làm sạch lưới của ngay sau mỗi lân sử dụng.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Viêt Nam

Hotline: [phone]

Địa chỉ dịch vụ và liên kết đến dịch vụ sửa chữa và đặt hàng linh kiện thay thế của chúng tôi có thể được tìm thấy tại: www.bosch-pt.com/serviceaddresses

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

Sự thải bổ

Dụng cụ điện, pin, phụ kiện và bao bì cẩn được tái sử dụng theo quy định về môi trường.

Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!

80|عربي
