HƯỚNG DẪN NGƯỜI DÙNG GA-6OXE-1 GIGABYTE

A-1 Tham khào*cac hóng dān sau vè thong só kǐ thuát CPU cúa bàn:

Loai A:

Náng can gat dé cam CPU va tím do' kim loai cung sé duoc nang len.

a. Néu nap bao vê duoc siét chat vao dé cam CPU, hay tháo não truc.
b. Néu napDay bao védé cam duoc gán chat vao tam do kim loai, dung thao no o giai doan nay. Nap day de cam co tufach dot ngot khoi tém chju tali trong qua trinh bó tri lái can gat sau khi ban gan CPU vao.

Loai B:

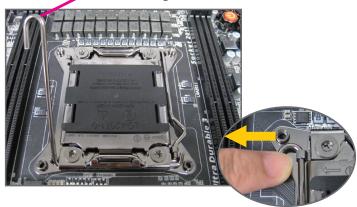

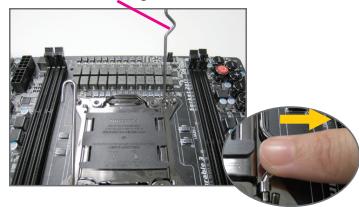

Án thanh gai A (gan dáu "□") xuóng và truǒt ra khói socket de tháo thanh gai nay ra. Sau do an thanh gai B (gan dáu "□") xuóng và truǒt ra khói socket de näng thanh gai nay len. Nhe nhang an thanh gai A de tám kim loài bǎo vē näng len. Mô tam kim loài bǎo vè.

An thanh gai A

An thanghai B

A-2 Giú CPU bang ngón cái và ngón tro. Canh tháng chan cám môt tren CPU có dānh bóu (tam giac) vói góc chan cám môt cuá dé cám CPU (hoác ban co the canh tháng bóc khía chú V trén CPU vói cac khóa canh trén dé cám) v láp nhe CPU vào ví trif.

A-3 Môt khi dã láp CPU dung cach, hyay lap lui thanh tã vã day cãn day dé cãm CPU vao vi tri dã khôa că no.

Khi Loai B dā duoc gán xong, nhe nhang dát lái thanh kim loai bao vê vào chô cu. Sau do gài thanh gài B vào móc giu. Nap socket có thebát ra khói tám kim loai bao vê trong qua trinh gài thanh gài. Cuói cung, gài thanh gài A vào móc giu de hoàn tát qua trinh gán CPU.

Dé có cac huyong dan chi tiét vè cach lap dát CPU, vui long tham khào sô tay su dung.

B. Láp CPU污染防治 (bô qua buóc nay néu bo mzech chu cóMZCPU du ng sān)

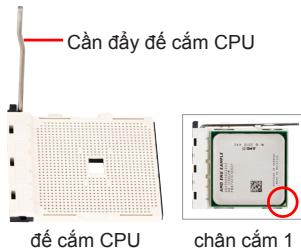

B-1 Náng hét can dāy dé cam CPU. Canh thang chan cām 1 trèn CPU (dǎnh dαu tam giac nho) vói tam giac có dānh dαu trèn dé cam CPU và láp nhe CPU vào dé cam. Dàm bαo cac chan cām CPU khīt hoàn bóng vào cá lò.

B-2 Môt khi dà láp CPU vao dé cām, hyay dàt môngón tay xuóng giúa CPU, há can dày dé cām xuóng và cai chot dung vao vi tri dà khóa chat.

• Khóng ép CPU vào dé cám CPU. CPU khòng the lαp khít néu dαt khòng dung huáng. Chinh huáng CPU néu dièu do xày ra.
• KHONG cham vao cac tiép diém cuà dé cam. Dé bao vê dé cam CPU, hay luonDay vo bao vê dé cam khi khong lap CPU.

C. Láp quat CPU

C-1 Truoc khi lap quat CPU, hay thoa môt lôp mong keo dán quat tan nhiet len be mast CPU. Sau do, lap dát quat (tham khào sô tay huóng dān lap dát cho quat CPU cùa bàn).
C-2 Cám cap quat CPU vào dàu cám CPU_FAN nám trén bo mach chu dé quat co the hoat dong thich hop dé THAN CPU khoi bi qua nóng.

Buoc

2 Lap Dát Bô Nho

Luu y hróng cua thanh nhó. Kéo cäng cac kep giu o ca hai dàu dé cam bó nhó. Láp thanh nhó vao dé cam. Nhu duoc minh hoa trong hinh bèn tria, dát cac ngón tay trén mép phía tren bó nhó, nhán xuóng bó nhó vā láp no vao dé cam bó nhó theo huǒng tháng dûng. Các kep o hai dai dé cam sé láp khit vao khi dà láp chat thanh nhó.

Buoc

máy vā siet chat bäng cac vit. Láp dát và cám bó nguǒn có the khac nhau tuy theo kiéu thung may duoc dung.

NOTE Dédām bao cung cap du nguón dien cho hé thóng, ban nén su dung nguón dien có chat luyong tó. Néu su dung bó nguón khong cung cap dien nhuy yèu cau, hau qua có the khién cho may thieu on dinh hoac khong the khoi dong.

Lapl D'at Bo Mach Chu

Tháo miéng chan dαu ra/vào goc khoi mat sau thung may va thay the né bó bang miéng chan dαu ra/vào trèn bo mach chu. Dāt bo mach chu vào bèn trong thung may bang cach láp no vào miéng chan dαu ra/vào. Canh thàng cac lò vit láp trèn bo mach chu vòi cac lò láp dàt wuong ung trèn thung may. Siét chāt bo

mach chu bäng cac vit.

Nap vao/ra

Lapl Card Mo Rong

Xác dinh khe cām mo róng hō tro card cua ban va tháo nap day
khe cām khài mǎt sau thùng may. Sau do láp card mo róng vào
khe cām. Siét chat napi khe cām the mo róng vói mǎt sau thùng
may bang dinh ác.

Truckhi mua the mo rong, hay kiem tra do dai cua the de dam bao the vua khit vao thung may.
- Dàm bao card mo róng duoc láp hét vào khe cám.

Lapl Dât Céc Thiêt Bi IDE và SATA

Lap dāt òdīa quang

6-1 Láp dát cac ò dia quang cua ban nhur ò dfa DVD-ROM và CD-ROM. Tháo khung ò dfa 5,25 inch khói mát truncoc thùng may. Láp ò dia quang vao khung chuú ò dfa 5,25 inch va siét chat bó bang vit.

Lapl dta cng

6-2 Lap dát cac ò dīa cùng IDE và SATA.
Lap ò dīa cùng vào khung giū bèn trong thùng may và siét chat nó bóng vít.

• Môt dαu cām IDE trèn bo mach chu có thé két néi vovi hai thiet bi IDE. Trucc khi láp dāt, kiēm tra cài dāt cαu néi nhay cóc (chinh va phu) trèn cac thiet bi IDE cua ban.
• Néu dā cai dát hom môt ò dia cóng, vào Cai dát BIOS trèn may dé cai dát trinh tv khoi dong ò dia cóng.

Buoc

7 Cám Cáp Vào Céc Dàu Cám Bèn Trong

7-1 Cám cap vào cac dàu cám va bó tich dièn bèn trong trén bo mǎch chu gòm cac dàu cám IDE/SATA va bó tich dièn am thanh mǎt truóc, USB, IEEE 1394, v.v..
7-2 Gàn thanh mát trunc (khánc hau tuy theo kiéu thung may gômden bao nguò, dèn bǎo hoat dong cua ò dīa cūng, loa, nut khài dong lái, nut nguò, v.v...) tú thùng may vào bó tich dièn mát trunc (F PANEL) trén bo mach chu.

Bö tich dien mat truc

Gan chan cām A:

Gan chan cam B:

MSG: Den LED thong bao/nguon dien/ché de chô

PWR: Den LED nguon

PW: Nút nguôn

SPEAK:Loa

HD:denLEDhoat dongcuo dia cung

RES: Nút khói dong lai

Cl: Dàu nòi gàn vào thùng may

(Luu y) Viéc bó tí cac chan cán cam cho dàu néi mát truncó có thekhac nhau tuy theo tung máu may. Xem sô tay hóng dān su dung bo mach chu dé biét cach gan chan chan cam thuc né.
