HƯỚNG DẪN NGƯỜI DÙNG NA-FD290CE PANASONIC

Hướng dẫn vận hành & lắp đặt

Máy giặt tự động hoàn toàn

(Dùng cho gia đình)

Số model. NA-FD105X3 NA-FD115X3

NA-FD125X3 NA-FD135X3

NA-FD290CE

Lưu ý về an toàn	2
Tên các bộ phận / Phụ kiện	6
Trước khi giặt	7
Bảng vận hành	8
Giặt	9
Các chế độ khác nhau	10
Chất giặt / Nước xả vải / Chất tây	12
Các tùy chọn giặtHẹn GiờGiặt / Xả / VắtGiặt NhệChăn MànStain MasterSấy Gió 90'	14
Các chức năng tiện dụng	18
Nội dung các chế độ giặt	19
Bảo dưỡng	20
Lắp đặt	24
U13 và các cảnh báo khác	28
Xử lý sự cố	30
Thông số kỹ thuật	32

Cảm o'n quý khách đã mua sản phẩm.

• Xin vui lòng đọc kỹ các hướng dẫn này trước khi sử dụng để đảm bảo sản phẩm hoạt động tối ưu và an toàn nhất.
• Vui lòng cất giữ sách hướng dẫn này để tham khảo về sau.

AWW9901CCMC2-0C0

A0623-2044(V)

In tại Việt Nam

04-2024

Lưu ý về an toàn

CẢNH BÁO

Có thể gây chấn thương nặng hoặc tử vong.

Không để trẻ em tự ý sử dụng sản phẩm.

Người dùng (bao gồm cả trẻ em) bị suy giảm về sức khỏe, giác quan hoặc tinh thần, hoặc thiếu kinh nghiệm và kiến thức không được sử dụng sản phẩm, trừ khi họ được giám sát hoặc được hướng dẫn sử dụng bởi người chịu trách nhiệm cho sự an toàn của họ.
Giám sát trẻ em, đề phòng trẻ dùa nghịch với sản phẩm.

Không chạm vào lòng giặt cho đến khi lòng giặt dùng quay.

Nếu lòng giặt không dùng quay trong vòng 15 giây:

Có thể gây hòa hoạn hoặc điện giật.

Không chạm khi tay ướt.

Không cảm hoặc kéo dây nguồn.

Dây nguồn nói dài

Cảm chặt. Không sử dụng.

Để tránh nguy hiểm, dây nguồn hồng phải do nhà sản xuất, trung tâm dịch vụ hoặc người có chuyên môn thay thế.

Trong trường hợp hồng hóc hoặc trực trắc, ngùng sử dụng và liên hệ kỹ thuật viên điện.

Bui bản tích tụ có thể gây hòa hoạn.


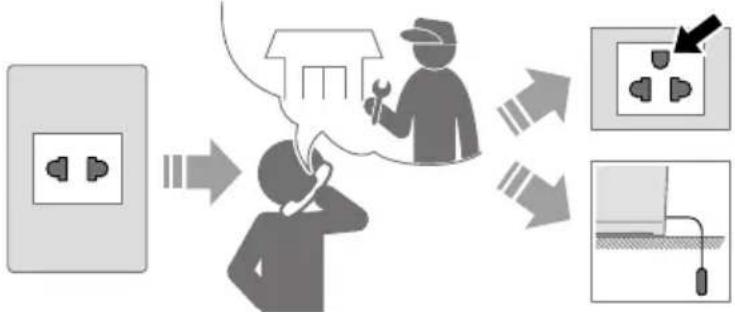

Cảm chân nói đất thật chắc chắn. Yêu cầu kỹ thuật viên điện cung cấp một ở cắm mới.

Vệ sinh phích cắm định kỳ.

Sử dụng ở cắm thích hợp cho thiết bị này.

Để các vật liệu dễ cháy cách xa máy giặt.

Ví dụ)

- Hình dáng phích cắm thay đổi theo từng khu vực.

Có thể gây hồng hóc.

Không tự ý tháo dỡ, sửa chữa hoặc chính sửa máy giặt.

Lưu ý về an toàn (tiếp)

CẦN THÂN

Có thể gây thương tích.

Cẩn thận, tránh đề ngón tay bị kẹp khi mở hoặc đóng nắp đậy.

Không trèo hoặc đặt các vật nặng lên trên máy giặt.

Nếu nắp bị hồng, ngùng sử dụng máy giặt ngay lập tức.

Không luồn tay hoặc chân xuống dưới gàm máy.

Có thể gây rò rì nước.

Khóa vòi nước sau khi giặt xong. Sử dụng bộ ống nước mới.

Phải sử dụng bộ ống nước mới kèm theo sản phẩm, không sử dụng lại bộ ống nước cũ.

■ Để biết khối lượng quản áo khô tối đa và áp suất nước máy, xem Trang 32.

Có thể gây hồng hóc.

Đặt xa nơi có ánh nắng mặt trời trực tiếp hoặc nguồn nhiệt.

Không gây cần trở hoạt động của máy giặt.

Không giặt các đồ vật có tính chống thấm nước.

Không kết nối với nguồn nước nóng.

Chỉ sử dụng máy giặt cho các đồ vật có thể giặt máy.

- Thiết bị này được chủ định để sử dụng trong gia đình. Thiết bị này không được chủ định để sử dụng trong các trường hợp như:

• khu vực bếp nhân viên trong các cửa hàng, văn phòng và môi trường làm việc khác;
• nhà ở trang trại;
• bồi khách hàng trong khách sạn, nhà nghĩ và các loại hình cư trú khác;
• môi trường kiểu phục vụ ăn uống suốt đêm và bữa sáng;
• khu vực dùng chung trong các khối căn hộ hoặc trong phòng giặt üi.

Tên các bộ phận / Phụ kiện

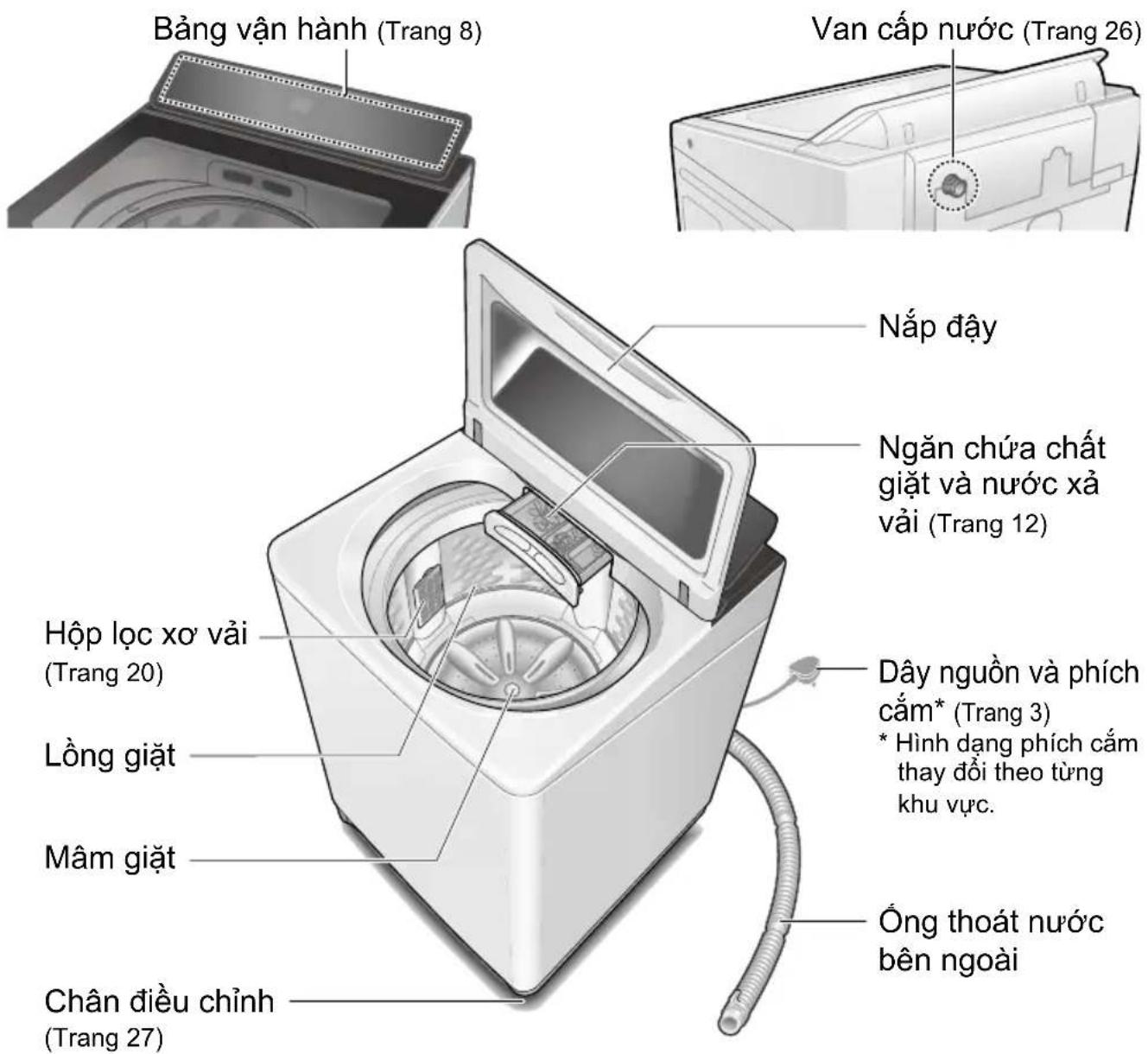

Tên các bộ phận

Phụ kiện

□ Ông cấp nước (1) (Trang 26)

□ Ông thoát nước bên ngoài (1)

(Trang 25)

□ Tấm bọc đáy (1) / Vít (1) (Trang 25)

Chuẩn bị đồ giặt và kiểm tra

Kiểm tra trước khi giặt

Giặt riêng

Sử dụng túi giặt cho đồ mỏng

Đối với chế độ “Stain Master” (Trang 16)

- Tiền xử lý với các vết bản cứng đầu

- Tuân theo các nhân chăm sóc quản áo.

LU'U Y

Trong trường hợp mất điện.
Máy sẽ khởi phục hoạt động từ điểm dùng trước đó khi có diện trở lại.
Nếu bạn không ZhǐDiộng Dì, ng trong vòng 10 phút sau khi bột nguồn.
Tự động ngắt điện.

- Không thể thay đổi cải đặt quá trình giặt của các chế độ “Stain Master” và “Giặt Ngâm”.

Giặt

1

4

Để thay đổi từng quá trình (trong khi giặt).

Bạn không thể thay đổi chương trình giặt.

Các chế độ khác nhau

	Chế độ Mục đích			Khối lượng giặt tối đa (kg)
Giặt	Giặt Thường (Trang 9)	Quần áo thường ngày[IMAGE]		(NA-FD290CE)14,5(NA-FD135X3)13,5(NA-FD125X3)12,5(NA-FD115X3)11,5(NA-FD105X3)10,5
	Gỡ Rối Tự Động (Trang 9)	Chống xoắn rốiGiặt nhẹ nhàng hon chế độ “Giặt Thường” để giảm xoắn rối.Bước gỗ rối sau quá trình vất chỉ có ở khối lượng giặt 6 kg trở xuống.
	Giặt Nhanh (Trang 9)	Với quản áo ít bản
	Giặt Ngâm (Trang 9)	Quần áo bản nhiềuNgâm trước để giặt
	Đồ Trẻ Em (Trang 9)	Quần áo dành cho trẻ nhỏ & người có làn da nhạy cảmXà kỹ[IMAGE]
	Tiết Kiệm Nước (Trang 9)	Tiết kiệm nước
	Chăn Màn (Trang 15)	Chăn mànĐược gắn nhận có thể giặt máy		4,2
Giặt	Giặt Nhe(Trang 15)		Giặt nhẹ nhàng		4,2
	StainMaster (Trang 16)		Với các vết bản dưới đây		6,0
	Bẩn ít	Giặt Lưu Hương	Sử dụng thêm nước xả để giữ mủi hương lâu hơn
		Bùn Đất			5,0
		Nước SốtBẩn nhiều
Sấy	Sấy Gió 90'(Trang 17, 23)		Sấy khô quản ác làm bằng sợi tổng hợp		2,0
			Sấy khô lồng giặt

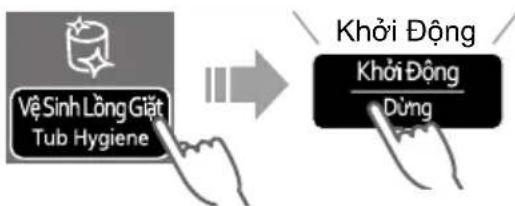

Bảo dưỡng	Vệ Sinh Lồng Giặt(Trang 23)		Vệ sinh lồng giặtLoại bỏ móc đen và mùi khó chịu		—

StainMaster

Giặt Lưu Hương

Bùn Đất

Nước Sốt

LU'U Y

- Chế độ “Giặt Thường” và chế độ “Tiết Kiệm Nước” được khuyến nghị cho đồ giặt bản thông thường ở khối lượng giặt định mức của máy.

Chất giặt / Nước xả vải / Chất tây

Làm theo hướng dẫn trên bao bì.
Đế vệ sinh ngăn chūrang 21)
- Đóng ngăn chứa cần thận trước khi sử dụng.

Không đồ chất giặt trực tiếp vào lồng giặt.
- Mức độ tạo bọt tùy thuộc vào khối lượng đồ giặt, mức độ bản, loại chất giặt, và độ cứng của nước.

Chất tây

Chất tây trắng (chất tây Clo)

- Để sử dụng chất tây, cho chất tây vào ngăn chứa bột giặt (nếu chất tây dạng bột) hoặc ngăn chứa nước giặt (nếu chất tây dạng lỏng).

Nước xả vải

• Để cho nước xả vải vào khi máy đang hoạt động:

Nước

Không thể sử dụng nước xả vải với chương trình “Tiết Kiệm Nước”.

Các tùy chọn giặt

Hện Giò

Cài đặt thời gian để kết thúc quá trình giặt.

1

2

2 phút

Tất cả các đèn chỉ báo sẽ tất ngoại trừ

	2 - 24
	1 - 24
	-
	2 - 24
	2 - 24
	-
	3 - 24
	2 - 24
	-
	-

■ Để xác nhận sau khi cải đặt hẹn giờ

■ Để hủy hoặc thay đổi

Giặt / Xả / Vắt

1

LU'U Y

Không khả dụng với chức năng "Gỗ Rối Tự Động".

Giặt Nhe

65 L 4,2 kg
55 L 3,0 kg

LU'U Y

■ Sau khi máy giặt xong

Chăn Màn

Mục nước cao nhất*

4,2 kg• 100 % sợi tổng hợp• 100 % cotton

* NA-FD290CE·NA-FD135X3: 79 L / NA-FD125X3: 77 L / NA-FD115X3: 75 L / NA-FD105X3: 73 L

LU'U Y

Chỉ báo lượng nước hiển thị lượng nước tối đa và không thể thay đổi.

Các tùy chọn giặt (tiếp)

Stain Master

Chuẩn bị: (Trang 7)

■ Hện Giờ (theo tiếng) (Trang 14)

LU'U Y

Khối lượng giặt tối(đang 11)

- Mức nước tối đa: 65 L - Không thể thay đổi cải đặt quá trình giặt của các chương trình này.

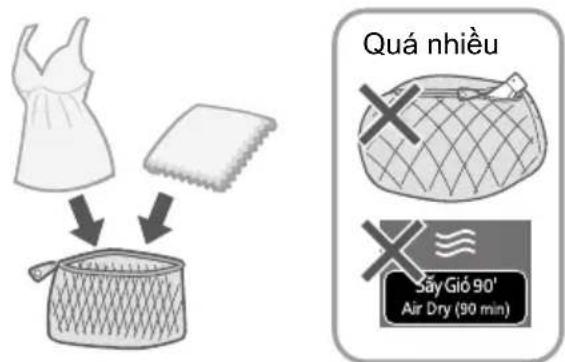

Sấy Gió 90'

Luồng không khí tạo ra do xoay lồng giặt sẽ loại bỏ nước khởi quản áo.

Quản áo có thể sấy: Sợi tổng hợp (Khối lượng tối đa: 2,0 kg)

1

2

3

LU'U Y

Quản áo có thể không được đủ khô (tùy thuộc vào lượng đồ giặt, loại quản áo và nhiệt độ).
- Vì chức năng này không sử dụng bộ tăng nhiệt nên người dùng có thể thấy đồ giặt bị lạnh và không khô hằng.

Các chức năng tiện dụng

Tự Động Vệ Sinh Lồng Giặt

Để tránh móc đen, khả dụng với tất cả các chương trình giặt ngoại trừ “Tiết Kiệm Nước” và “Sấy Gió 90”.

■ Chì báo bằng đèn

Đang hoạt động

Chức năng khả dụng

Chức năng không khả dụng

■ Đề Bật / Tất

1

2

3

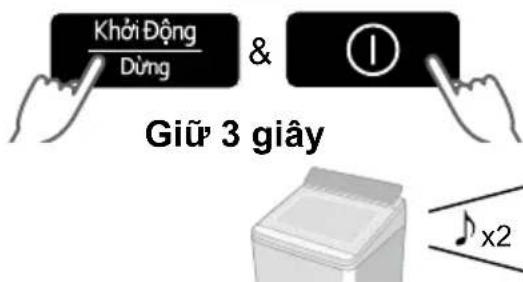

Bám giữ 3 giây

4

đề chọn

5

Tất còi báo giặt xong

1

■ Đế cài đặt lại:

hãy làm tương tự

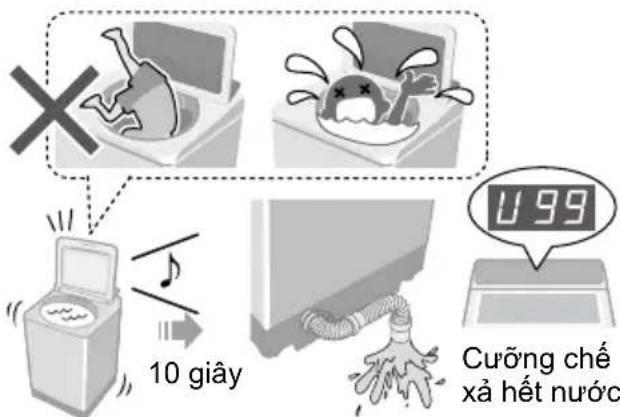

Cài đặt chức năng Khóa An Toàn dành cho trẻ nhỏ

Cương chế xả hết nước

* Chức năng này không khóa nắp và các nút bấm vận hành.

Giữ 5 giây

■ Để hủy: hãy làm tương tư x4

Nội dung các chế độ giặt

Chế độ		Tổng thời gian*1 (phút)	Giặt (phút)	Xả (lần)	Vất (phút)
	Giặt Thường	60 9 2 7
	Gỗ Rối Tự Động	70 13 2 7
	Giặt Nhanh	45 3 2 5
	Giặt Nhẹ	50 9 2 1
	Đồ Trẻ Em	70 9 2 7
	Tiết Kiệm Nước	85 12 4 5
	Chăn Màn	70 12 2 5
	Giặt Ngâm	125 *2	71 (Ngâm 59 phút) 2 7
Stain Master	Giặt Lưu Hương 80	13 2 7
	Bùn Đất 90 40 2 7
	Nước Sốt 115	*2	62 (Ngâm 29 phút) 2 7
	Vệ Sinh Lồng Giặt	150 *2	65 (Ngâm 62 phút) 2 30

*1 Tổng thời gian chỉ là tương đối (Khi tốc độ cấp nước tiêu chuẩn là 15 L / phút và nhiệt độ nước là 28 °C).

*2 Thời gian còn lại (tối đa 99 phút) sẽ được hiển thị. --→99

- “Xà tràn” nghĩa là cấp nước vào lòng giặt tới mục nước thiết lập, sau đó đồng thời vừa thực hiện quá trình xả vải vừa cấp nước vào lòng giặt.

Bảo dưỡng

Hộp lọc xơvải

Sau mỗi lần hoạt động

1

Nếu khó tháo hộp lọc, hãy xoay lồng giặt bằng tay

Ngăn chứa chất giặt và nước xả vải

Nếu bị ô màu do chất giặt hoặc nước xả vải bám vào

1

4

2

5

3

Chất tây rửa nhà bếp trung tính

Nếu nước không chảy đều

4

5

6

Mỗi tháng một lần

1

5

2

6

3

4

Lắp đặt

Kiểm tra vị trí.

Đảm bảo yêu cầu nhân viên bảo trì cho việc lắp đặt.

■ Không tự mình lắp đặt thiết bị này.
■ Làm theo phương pháp lắp đặt này. Nếu không, Panasonic sẽ không chịu trách nhiệm đối với bất kỳ tai nạn hoặc thiệt hại nào.

Lắp tâm bọc đáy

1

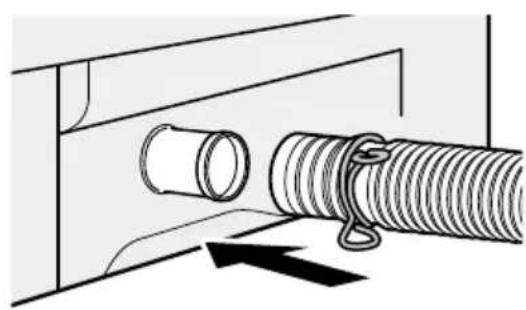

Gắn ống thoát nước bên ngoài

1

Văn chặt đai óc.
Không được uốn cong, ép, sửa đổi hoặc cắt ống.

1

2

Kiểm tra xem ống khuỷu có bị lồng không.

Nói phích cắm và nổi đất

Kiểm tra tình trạng cân bằng của máy giặt

■ Nếu máy không cân bằng

Nói lông

U13 và các cảnh báo khác

■ Chuẩn bị

Hủy bỏ chức năng Khóa An Toàn dành cho trẻ nhỏ (Trang 18) nếu đã cải đặt.

Cảnh báo Các điểm cần kiểm tra

Không thể xả nước.

1 Kiểm tra

Quá trình vất hoặc chế độ "Sấy Gio 90" không thể sử dụng được.

Mất cân bằng

1 Sap xếp lại cân bằng

2

Vị trí đặt máy bị dốc hoặc không vững chắc

Cảnh báo Các điểm cần kiểm tra
Nước không thể cấp.	Chưa mở vòi nước
	1i lọc cấp...... C (Trang 22)	2
U99Máy buộc phải xã hết nước ra.	Khi thiết lập chức năng Khó An Toàn dành cho trẻ nhỏCương chế xả hết nước
	15 giây
Yêu cầu kiểm tra.	1	2	3

Xử lý sự cố

	Hiện tượng Các điểm cần kiểm tra
Thời gian	Thời gian hiền thị tăng lên hoặc không đổi.		Thời gian hiền thị chỉ mang giá trị tương đối. Thời gian còn lại được điều chỉnh trong quá trình vận hành.
	Thời gian vận hành dài hơn thời gian hiền thị.		Khi quần áo bị mất cân bằng.	Khi xả nước không tốt.
	Vận hành dài hơn thời gian hạn giờ.
Thân máy	Không hoạt động		□ Kiểm tra● Mất điện □ Cải đặt hạn giờ□ Hãy thử● Đóng nắp. □ Mở nước. □ Cẩm chặt dây nguồn.● float “Khồi Động”. □ Đóng át tổ má
			□ Hãy thủ● Trong quá trình giặt[5YY] □ □ [C443]● Sau quá trình giặt[5TW8] □
Giặt	Nước được cấp thêm trong khi giặt.		Khi mực nước xuống thấp.	Khi lượng đồ giặt lớn.
			→ Nước được tự động cấp thêm.
	Mục nước		Khi đồ giặt bị ướt.	Có nước trong lồng giặt trước khi vận hành.
			→ Mục nước có thể cao hơn.
			Đối với quản áo nhẹ (sợi tổng hợp, v.v.).
			→ Mục nước có thể thấp hơn.
Xả	Máy đã bắt đầu quá trình xả, nhưng nước không được cấp.		Khi không có nước trong lồng giặt.	→ Nước sẽ được cấp sau quá trình vất.
			Khi có nước trong lồng giặt.	→ Nước sẽ được cấp sau khi xả và vất.
Vất	Máy đột ngột chuyển sang quá trình xả khi đang vất.		Nếu quản áo bị mất cân bằng, máy giặt tự động chuyển sang quá trình xả để sắp xếp lại quản áo cho cân bằng.
	Bắt đầu quá trình xả thay vì vất.
	Xoay không đều khi vất.		Tốc độ xoay của lồng giặt được điều chỉnh để giảm rung động.

Xử lý sự cố (tiếp)

Thông số kỹ thuật

Số model	NA-FD290CE	NA-FD135X3	NA-FD125X3	NA-FD115X3	NA-FD105X3
Điện áp định mức 220 - 240 V
Tần số định mức 50 Hz
Công suất tiêu thụ định mức	480 W
Lượng nước tiêu chuẩn 79 L 77 L 75 L 73 L
Khối lượng giặt tối đa (Vải khô)	14,5 kg	13,5 kg	12,5 kg	11,5 kg	10,5 kg
Kích thước sản phẩm	639 mm (Rộng) x 725 mm (Dài) x 1085 mm (Cao)			639 mm (Rộng) x 725 mm (Dài) x 1065 mm (Cao)
Trọng lượng sản phẩm	39 kg
Áp suất nước máy 0,01 - 1 MPa

* Hoạt động của máy giặt vẫn được đảm bảo trong điều kiện điện áp dao động từ 195 V tới 245 V, nhưng không đảm bảo về kết quả giặt.
