HƯỚNG DẪN NGƯỜI DÙNG CH-70CV71B COMFEE

Vui lòng đọc kỹ hướng dẫn sử dụng này trước khi dùng

Hình ảnh trong hướng dẫn sử dụng này chỉ để tham khảo, hãy xem trên sản phẩm thực tế.

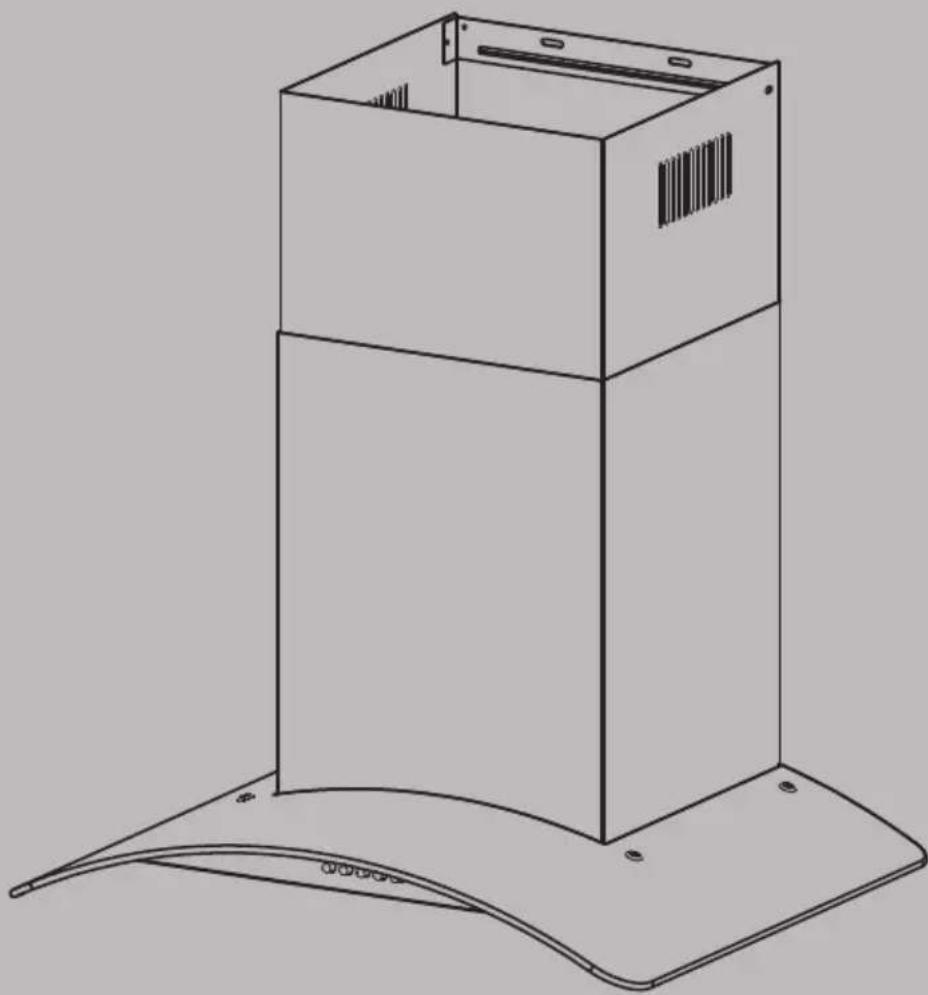

CH-70CV71B

Các hướng dẫn sử dụng này áp dụng cho nhiều kiểu máy. Do đó, bạn có thể thấy mô tả một số tính năng riêng biệt không áp dụng cho thiết bị của bạn.

LẮP ĐẶT

- Nhà sản xuất không chịu trách nhiệm cho bất kỳ thiết hại nào phát sinh do lắp đặt sai cách hoặc không phù hợp.

- Kiểm tra xem điện áp nguồn có tương ứng với điện áp ghi trên bằng thông số gắn bên trong máy hút mùi không.

- Đối với các thiết bị Loại I, hãy kiểm tra xem nguồn điện gia dụng có đảm bảo nối đất đầy đủ không.

- Nói máy hút với ống xả bằng một ống có đường kính tối thiểu 120mm.

• Đường ống xã phải ngắn nhất có thể..

- Không được xả khí vào ống xả được dùng để xả khí từ các thiết bị đốt khí gas hoặc các nhiên liệu khác (không áp dụng cho các thiết bị chỉ xả lại khí vào phòng).

- Nếu dây nguồn bị hồng, cần phải được thay thế bởi nhà sản xuất, trung tâm bảo hành hoặc những người có chuyên môn tương tự để tránh nguy hiểm.

- Khoảng cách tối thiểu giữa bề mặt dỡ thiết bị nâu nước trên bếp và phần thấp nhất của máy hút mùi. (Khi máy hút mùi được đặt phía trên thiết bị đốt khí gas, khoảng cách này tối thiểu là 65 cm. Cần lưu ý nếu hướng dẫn lắp đặt bếp gas chỉ định khoảng cách dài hơn. Có thể giảm khoảng cách 65 cm này đối với các bộ phận không dễ cháy của máy hút mùi và các bộ phận hoạt động ở điện áp cực thấp an toàn, miễn là các bộ phận này không cham vào các bộ phân đang hoạt động nếu bị biến đang)

- Cần thực hiện các quy định về xả khí.

- Máy hút mùi này chỉ sử dụng trong nhà.

- Để tránh nguy cơ bị điện giật, không những thiết bị, dây điện hoặc phích cắm vào nước hoặc chất lòng khác.

- Vui lòng rút phích cắm trước khi vệ sinh và bảo trì thiết bị. Dùng khăn mềm ẩm và nước xà phòng pha loãng để vệ sinh sau đó dùng khăn khô để lau lại

- Máy hút mùi được thiết kế chuyên dùng cho gia đình để hút mùi b ép.

- Không được sử dụng máy hút mùi cho các mục đích khác ngoài mục đích thiết kế.

- Không được đề lừa tràn dưới máy hút mùi khi máy đang vận hành.

- Điều chỉnh cường độ ngọn lửa sao cho lửa chỉ tiếp xúc với đáy chảo, đảm bảo lửa không lem sang các bên.

- Phải thường xuyên theo dõi trong quá trình sử dụng khi chiên rán đầu ở nhiệt độ cao: đầu quá nóng có thể bốc cháy.

- Thiết bị này không dành cho những người (kể cả trẻ em) bị suy giảm thể chất, giác quan hoặc tinh thần hoặc thiếu kinh nghiệm và kiến thức trừ khi họ được người chịu trách nhiệm về sự an toàn của họ giám sát hoặc hướng dẫn về cách sử dụng thiết bị.

- Nên giám sát trẻ em đề đảm bảo ràng chúng không Greenwich thiết bị.

- Cần có đủ không khí lưu thông trong phòng khi máy hút mùi được sử dụng đồng thời với các thiết bị đốt khí gas hoặc các nhiên liệu khác (không áp dụng cho các thiết bị chỉ xã lai khí vào phòng).

- Có nguy cơ xảy ra hòa hoạn nếu việc vệ sinh không được thực hiện theo chỉ dẫn.

2°

• Không đốt lửa dưới máy hút mùi.
• “THÂN TRÔNG: Các bộ phận để tiếp cận có thể bị nóng khi sử dụng cùng các thiết bị nâu nước.”
• Nghiêm cấm sử dụng ổ cấm nói dài.
• Vui lòng ngắt nguồn điện trước khi bảo trì.
• Thiết bị này được thiết kế chỉ dùng cho gia đình và có thể gây nguy hiểm nếu sử dụng trong các trường hợp cá biệt.

Bảo dưỡng

• Máy hút mùi và tấm lọc cần được vệ sinh thường xuyên theo hướng dẫn.
• Tất hoặc rút phích cắm thiết bị khởi nguồn điện trước khi thực hiện bất kỳ công việc bảo dưỡng nào.
• Vệ sinh máy hút mùi bằng khăn ướt và dung dịch tây rửa trung tính.
  • Thiết bị sử dụng tối đa cho bếp có 4 vùng nâu.

Theo chỉ thị về Rác Thái Thiết Bộ Điện và Điện Tử (WEEE), WEEE phải được thu gom và xử lý riêng. Nếu vào bất kỳ thời điểm nào trong tương lai bạn cần thải thải bỏ sản phẩm này, vui lòng KHÔNG thải bỏ sản phẩm này cùng với rác thải sinh hoạt. Vui lòng gửi sản phẩm này đến các điểm thu gom WEEE nếu có.

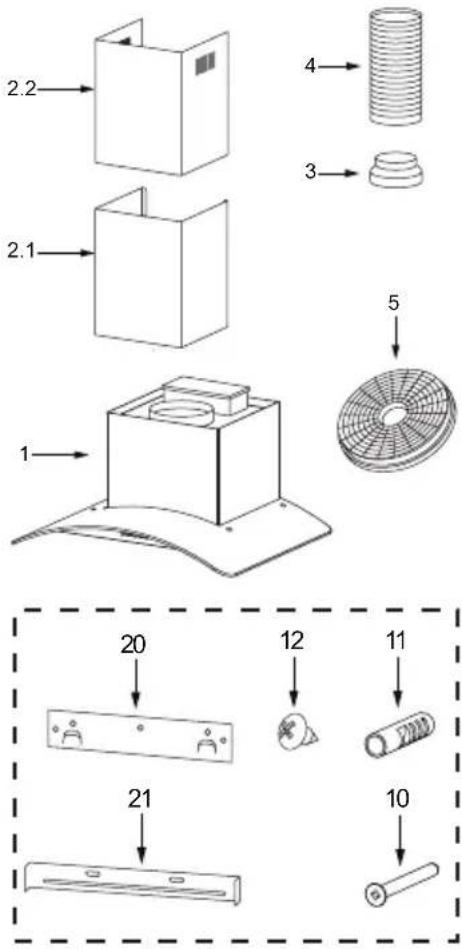

Thútự	Sốlượng	Bộ phận sản phẩm
1	1	Thân máy, bao gồm: Nút điều khiển, Đèn, Quạt gió, Tấm lọc.
2.1 1 Hộp che ống khói bên dưới
2.2 1 Hộp che ống khói bên trên (tùy chọn)
3 1 Gờ vành (tùy chọn)
4 1 Ống xả (tùy chọn)
5 2 Tấm lọc than hoạt tính (tùy chọn)
Thútự	Sốlượng	PHỤ KIỆN LẮP ĐẶT
10 7 Vít 5 x 50
11 7 Tắc kê gắn tường
12 6 Vít 4,2 x 9,5
20 1 Kẹp cố định máy hút mùi
21 1 Kẹp cố định ống khói (1/2 tùy chọn)
	Sốlượng	Tài liệu
	1 Hướng dẫn sử dụng

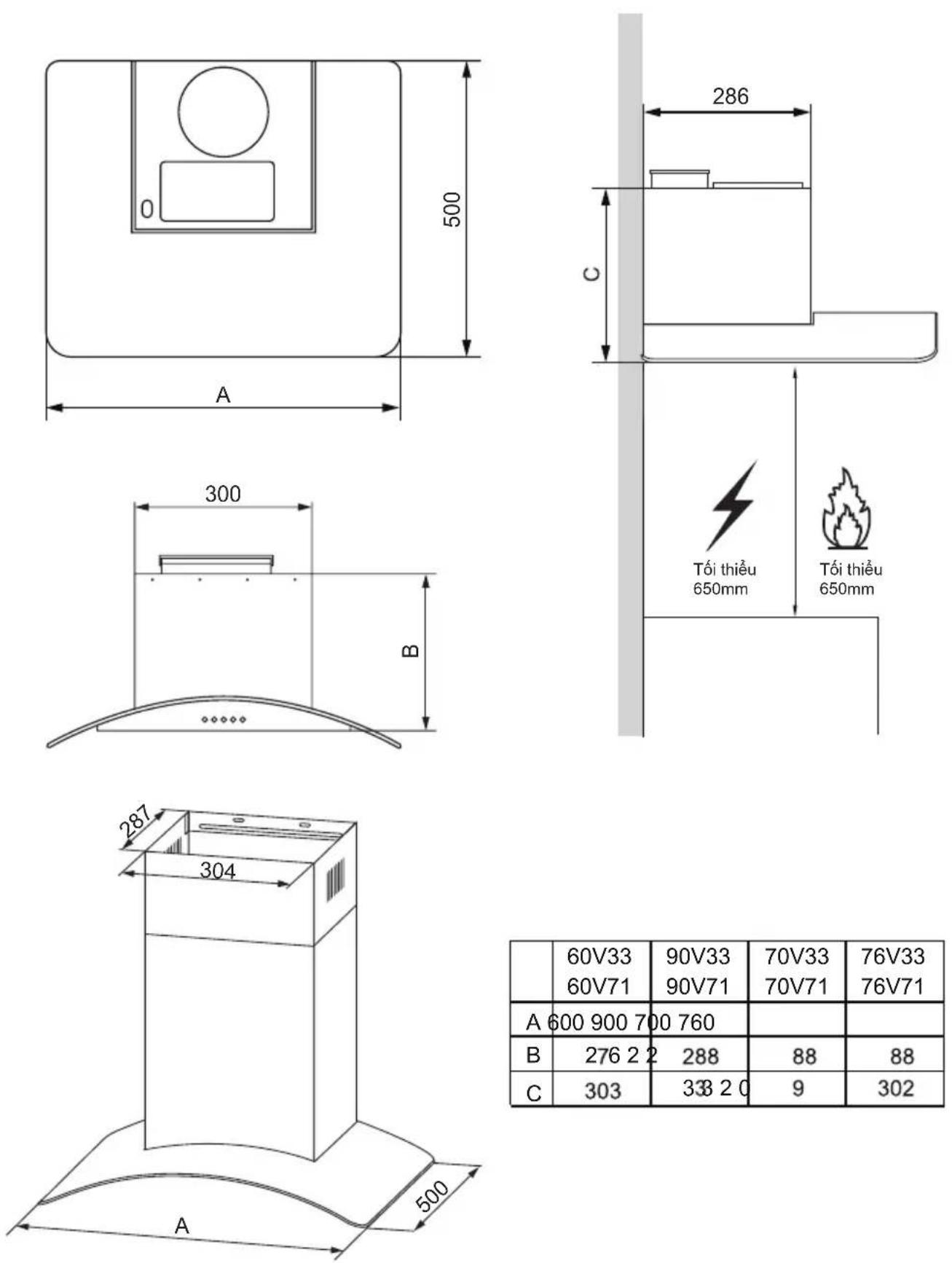

	60V3360V71	90V3390V71	70V3370V71	76V3376V71
A	600 900 700	760
B	276 2 2	288	88	88
C	303	333 2 0	9	302

KHOAN TƯỜNG VÀ CÓ ĐỊNH GIÁ Đỗ'

60 60 (1) 60 60 (2) 80 80 (3) D C X Y B A 960-1060 650-750 Vạch dọc tham chiếu

12 21 11 10 11 20

Tùy chơn	Óng khói	X	Y
1	400 1 /	19
2	400+390	1 -194	4878
2	500+490	2 548	-983

Bước đầu, thực hiện theo hình vẽ bên dưới:

• Kề một đường dọc lên đến trần nhà hoặc lên đến giới hạn trên ở chính giữa khu vực sẽ gắn máy hút mùi.
• Máy hút mùi cần được đặt trên mặt phẳng nâu nước cách 650-750 mm (vạch ngang A) để đảm bảo an toàn và hiệu quả.
• Kẻ một đường ngang B cách phía trên mặt bếp tối thiểu 960-1060 mm.
• Kế một đường ngang C cách phía trên B với khoảng cách X mm.
• Kế một đường ngang D cách phía trên mặt bếp Y mm (tùy chọn: Lắp ống khói trên)

Điểm đánh dấu:

• Đánh dấu một điểm (1) trên vạch ngang D, cách vạch dọc tham chiếu 60 mm.
• Lặp lại thao tác này ở bên đối diện, kiểm tra xem ba điểm đánh dấu đã thẳng hàng chưa.
• Đánh dấu một điểm (2) trên vạch ngang C, cách vạch dọc tham chiếu 60 mm.
• Lặp lại thao tác này ở bên đối diện, kiểm tra xem ba điểm đánh dấu đã thẳng hàng chưa.
• Đánh dấu một điểm (3) trên vạch ngang B, cách vạch dọc tham chiếu 80 mm.
• Lặp lại thao tác này ở bên đối diện, kiểm tra xem ba điểm đánh dấu đã thẳng hàng chưa.

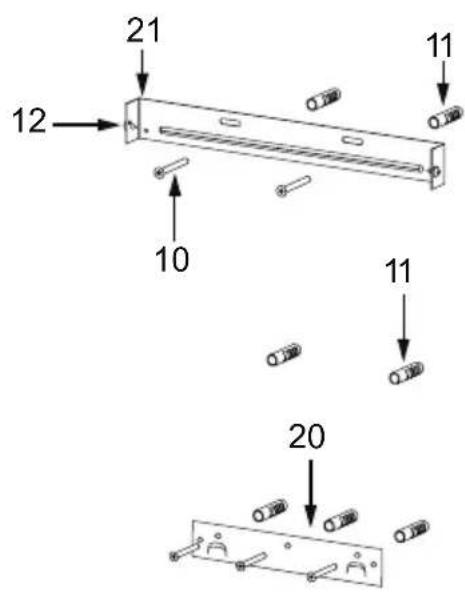

Cố định kẹp:

• Khoan lỗ ở điểm đánh dấu bằng mũi khoan 10 mm.
• Lắp tắc kê 11 vào lỗ.
• Có định kép có định máy hút mùi 20 bằng 3 vít 10 (ST5x50) đi kèm máy hút mùi ở vạch ngang B.
• Kẹp cố định ống khói 21 bằng 2 vít 10 (ST5x50) đi kèm máy hút mùi ở vạch ngang D.

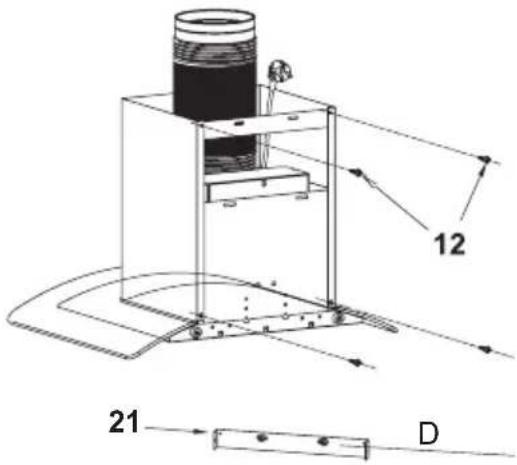

Cố định hộp che ống khói bên dưới

• Có định ống xả vào thân máy.
  • Gắn ống khói và thân máy bằng 2 vít 12.
• Gắn kẹp cố định ống khói 21 vào ống khói bằng hai vít 12.

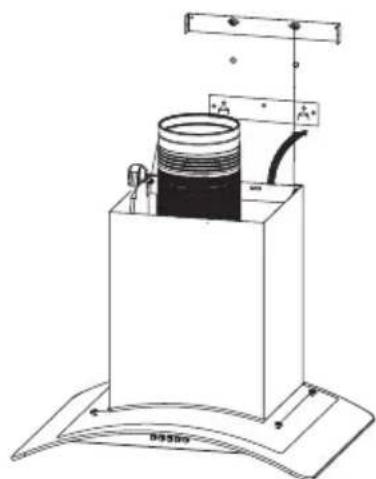

Treo thân máy

• Treo thân máy lên kẹp cố định máy hút mùi 20.
• Căn chính thân máy.
• Có định kẹp cố định ống khói 21 bằng 2 vít 10 (ST5x50) ở vạch ngang C để ngăn thân máy vô tình trượt khởi kẹp cố định máy hút mùi.

12 21 D

21 C 2XScrews (ST5*50)

Khi lắp đặt loại có ống dẫn, nổi máy hút mùi với ống khói bằng ống di động hoặc ống cố định 150 hoặc 120 mm, tùy theo lựa chọn của người lắp đặt.

• Néu để lắp đặt kết nối ống xả φ 120 mm, hãy gắn gờ vành 3 vào lỗ thông của thân máy hút mùi.
• Cổ định ống 4 vào vị trí bằng kép ống thích hợp (không đi kèm).
• Tháo tâm lọc than có thể tháo.

Hộp che ống khói bên trên

- Gắn hộp che ống khói bên trên 2.2 vào hộp che ống khói bên dưới 2.1 và kéo nó lên vạch ngang D.

- Nói hộp che ống khói bên trên 2.2 và giữ cố định ống khói 21 bằng 2 vít 12.

12 D 2.2 2.1 53/700

Sử Dụng

Điều chỉnh tốc độ. (Đối với một số kiểu máy)

1	CÔNG TẮC TẮT MÔ-TO: Nhân công tắc này để ngừng vận hành mô-tơ.
	CÔNG TẮC TỐC ĐỘ: Nhân công tắc này để mô-tơ chạy ở tốc độ CHẠM.
	CÔNG TẮC TỐC ĐỘ: Nhân công tắc này để mô-tơ chạy ở tốc độ TRUNG BÌNH.
	CÔNG TẮC TỐC ĐỘ: Nhân công tắc này để mô-tơ chạy ở tốc độ CAO.
	CÔNG TẮC BẮT/TẮT ĐỀN: Nhân công tắc này để bật đèn, nhân lại để tất đèn.

TÂM LỌC DẦU Mỗ

VỆ SINH TÂM LỌC DẦU MỞ KIM LOẠI TỰ ĐỘNG NÂNG

• Tấm lọc cần được vệ sinh cứ sau 2 tháng vận hành hoặc thường xuyên hơn khi sử dụng nhiều đột xuất và có thể rửa trong máy rửa bát.
• Kéo thanh tru'ot để mò.
• Tháo lần lượt từng tấm lọc và đầy các tấm lọc này về phía sau máy hút mùi và đầy xuống dưới cùng lúc.
• Cần tránh bề cong tấm lọc theo bất kỳ hình thức nào khi rửa. Trước khi lắp lại tấm lọc vào máy hút mùi hãy đảm bảo tấm lọc đã khô hằng. (Màu sắc trên bề mặt tấm lọc có thể thay đổi theo thời gian nhưng sẽ không ảnh hưởng tới hiệu quả lọc).
• Khi lắp tâm lọc vào máy hút mùi cần chú ý để lắp tâm lọc theo hướng đúng với tay cầm hướng ra ngoài.

Các tấm lọc này không thể rửa và tái chế, chúng cần được thay thế cứ sau khoảng 4 tháng vận hành hoặc thường xuyên hơn khi sử dụng nhiều.

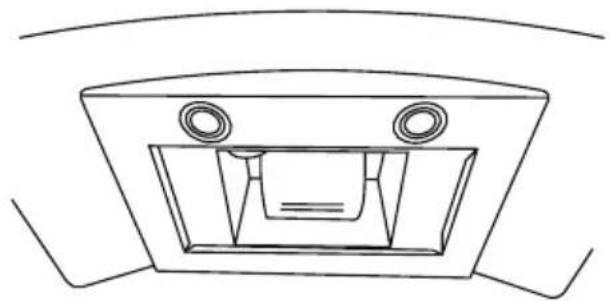

THAY TÂM LỌC THAN HOẠT TÍNH

• Tháo tâm loc dầu mỡ.
• Tháo tấm loc than hoạt tính đã bảo hòa.
• Lắp tấm loc mới.
• Lắp lai tâm loc dầu mỡ bằng kim loại.

• Bạn không thể thay bóng đèn mà cần thay toàn bộ cụm đèn.
• Khi thay cụm đèn, các đầu tiếp xúc vẫn hoạt động.

• Trước khi thay cụm đèn, hãy rút phích cắm thiết bị khởi nguồn điện hoặc tất cầu dao trong hộp điện.

• Tháo tám lọc dầu mỡ và chú ý tháo 4 vít ở mỗi bên của mặt đang mơ (cần có tua vít chữ thập để tháo các vít này).

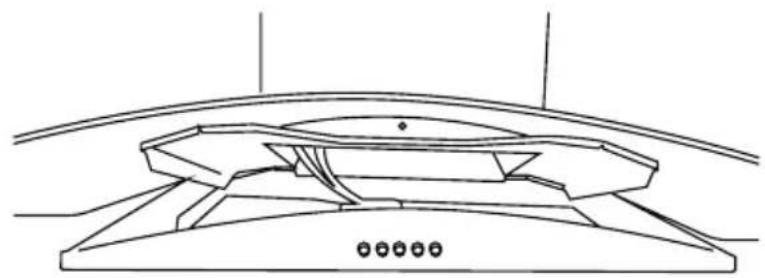

1. Hạ thấp bằng điều khiển phía trước bằng cách kéo nhẹ nó xuống dưới. Giờ bạn có thể tiếp cận cụm đèn và các đầu dây. Thay đèn (đèn LED có sẵn trên thị trường (công suất tối đa 1,5W).

	Công suất tối đa	Điện áp Hình ảnh Nắp đèn Mã ILCOS D
Hình tròn/ Đường kính: 70mm	1,5W DC	12 V —— D SR-1.5

Theo chỉ thị về Rác Thái Thiết Bộ Điện và Điện Tử (WEEE), WEEE phải được thu gom và xử lý riêng. Nếu vào bất kỳ thời điểm nào trong tương lai bạn cần thải thải bỏ sản phẩm này, vui lòng KHÔNG thải bỏ sản phẩm này cùng với rác thải sinh hoạt. Vui lòng gửi sản phẩm này đến các điểm thu gom WEEE nếu có.

Sự cố Nguyên nhân Cách xử lý
Đèn sáng những mô-tơ không chạy	Cánh quạt bị chặn bởi vật lạ.
	Tụ điện bị hồng. Thay tụ điện.
	Mô-tơ bị hồng. Thay mô-tơ.
	Dây điện bên trong mô-tơ bị hồng/ngắt kết nối. Tổa ra mùi khó chịu.
Cả đèn và mô-tơ đều không hoạt động	Ngoài những điều nêu trên, hãy kiểm tra các mục sau:
	Đèn bị hồng. Thay đèn.
	Phích cấm điện cấm chưa chặt.
Rò rỉ đầu	Cửa thoát khí và cửa thông gió không được bịt kín.
	Rò rỉ từ mối nối giữa phần chữ U và nắp.
Rung lắc	Nếu cánh quạt bị hồng sẽ có thể gây rung.
	Mô-tơ không được vận chặt. Vận chặt mô-tơ.
	Máy hút mùi không được cố định chặt.
Không đủ lực hút	Khoảng cách giữa máy hút mùi và mặt trên bếp quá xa.
	Quá nhiều không khí lưu thông từ cửa hoặc cửa sổ mờ.
Máy bị nghiêng	Vít cố định không đủ chặt.
	Vít treo không đủ chặt.

Nhà sản xuất sẽ từ chối mọi trách nhiệm nếu các khuyến nghị và chỉ dẫn nêu trên về lắp đặt, bảo trì và sử dụng không được tuân thủ khi sử dụng máy hút mùi.

Đăng Ký Bảo Hành

Để hưởng đầy đủ quyền lợi bảo hành, quý khách hàng vui lòng thực hiện đăng ký bảo hành trong vòng 14 ngày sau khimua máy theo mộttrong các hình thứcduới đây. Việc không đăng ký bảo hành đúng thời gian quidịnh có thể ảnh hưởng đến quyền lợi bảo hành của quý khách sau này.

• Đăng kýtrực tuyéntù website: https://www.feelcomfee.com/vn/bao-hanh
  Đăng ký qua kênh zalo chính thúoComfee Vietnam
  · Gọi diện đến tổng đài miễn phí: 18001529

Liên Lạc Yêu Cầu BảoHành

· Yêu cầu bảo hànhtù website: https://www.feelcomfee.com/vn/bao-hanh
· Yêu cầu bảo hành qua kênh zalo chính thức: ComfeeVietnam
Tổngđài CSKHvà tiếp nhận bảo hành: 18001529 (miễn phí cuộc gọi)
• Thời giantiếp nhận: Thứ hai- Chủ nhật: 8:00 - 20:00
- Ngày lễ, Tốt: Tổngđài nghi

ĐiềuKhoản Bảo Hành Chi Tiết

Điều khoản bảo hành chi tiết được côngbố trên trang web chính thức của Comfee Việt Nam, để có thông tin đầy đủ nhất quý khách vuilòng tham khảo trên website:

Sản phẩm được bảo hành 24 tháng tính từ ngày mua nhưng không quá 30 tháng tính từ ngày xuất kho.

Điều Khoản Bảo Hành Rút Gọn

1. Điều kiện được bẢohànhmiễn phí

Sửa chữa hoặc thay thế phụ tùng, linh kiện miễn phí nếu khách hàng đáp ứng đầy đủ các điều kiện sau:

• Sản phẩm còn trong ThờiHạn Bảo Hành.
• Sản phẩm được sử dụng đúng mục đích, công năng và theo cách thức pháp với hướng dẫn của nhà sản xuất.
• Những hư hỏng, lỗi của sản phẩm được kết luận làdo hư hỏng hoặc lõilinh kiện hoặc do lỗi kỹ thuật nhà sànxuất.

• Số máy và tem niêmphong trên sản phẩm phải còn nguyên vẹn không bị rách, cạo sửa hoặc mấti.

• Các trường hợp không được bẢohành miễn phí

• Sản phẩm không còn trong Thời Hạn Bảblành.

• Sản phẩm không được sử dụng đúngmục đích, công năng và theo cáchthức phù hợp với hướng dẫn của nhà sản xuất.
• Sản phẩm sử dụng cho mục đích kinhdoanh hoặc quá định mức thiết kécủa nhà sản xuất.
• Vò máy và các phụ kiện kèm theo của sản phẩm bảo hành không nằm trong danh mục được bảo hành miễn phí.
• Sản phẩm hồng do sự tác động cucác các yếu tố bên ngoài: thiên tai, lũ lụt, sám sét, hòa hoạn, tai nạn, sử dụng sai hướng dẫn, nguồn điện không thích hợp, nút bề hay va chạm do vận chuyển, bảoquàn sản phẩm không tốt.
• Sản phẩmcódấu hiệu sửa chữa trước ốngeconomic nơi không nằm trong hệ thống bảo hành do Toshiba ủy quyền.
• Huồng do quá trình lắp đặt và sử dụng không đúngtiêu chuẩn kỹ thuật, qui định an toàn của sản phẩm.

Nhà sản xuất sẽ từ chối mọi trách nhiệm nếu các khuyến nghị và chỉ dẫn nêu trên về lắp đặt, bảo trì và sử dụng không được tuân thủ khi sử dụng máy hút mùi.
