HƯỚNG DẪN NGƯỜI DÙNG T20RPmk3n FOSTEX

T2●RP / T4●RP / T5●RP

RP STEREO HEADPHONES

RP STEREO HEADPHONES

RP STEREO HEADPHONES

T20RPmk3n / T40RPmk3n / T50RPmk3n取扱説明書

このたびはフォステクス製品をお買い上げいただき、有難うございました。

ご使用前にこの取扱説明書をよくお読みの上、正しくご使用下さい。

製品の特長

1. 高耐熱ポリイミドフィルムをベース材に使用した銅箔エッチングの RP 振動板を採用。ドライバーユニットにはネオジムマグネットを採用、広い再生帯域を持ち、優れたトランジェント特性と 3000mW までの高い耐入力を実現し、次世代ソースにも余裕を持って対応します。

2. スタジオ・ユースを前提とした設計思想。パーソナル・スタジオからプロフェショナルの現場に至るまで、幅広くご使用いただけます。

3. ヘッドホン・コードはもつれにくく、使用感に優れた片出し方式。しかも、簡単な操作で本体へ装着、交換が可能です。

4. 低反発高級イヤーパッドを採用。耳への当たりがソフトなため、快適なモニタリング可能です。

5. ご使用用途によってお選びいただけるように、オープンタイプの T20RPmk3n、クローズタイプの T40RPmk3n、そしてセミオープンタイプの T50RPmk3n の 3 モデルを用意しています。

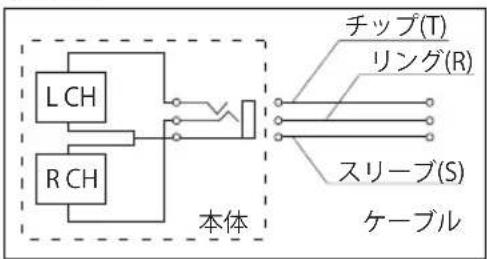

結線図


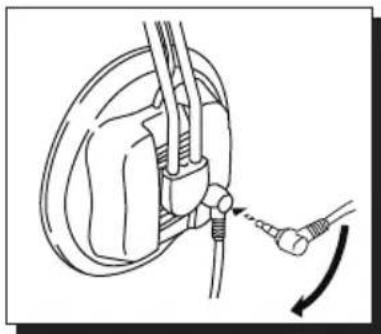

●ヘッドホン・コードの取付け方法

図のように、ヘッドホン本体のジャックの溝に、プラグの凸部を合せて差し込みます。つぎに、矢印の方向にプラグを 90 度回転させ確実にロックして下さい。

Mechanical diagram showing a mechanical assembly with a spring and connecting rod (no text or symbols)

仕様

モデル名	T20RPmk3n	T40RPmk3n	T50RPmk3n
型式	オープン RPダイナミック型	クローズRPダイナミック型	セミオープン RPダイナミック型
再生周波数帯域	15 Hz ~ 35 kHz	20 Hz ~ 35 kHz	15 Hz ~ 35 kHz
インピーダンス	50 Ω	50 Ω	50 Ω
感度	92 dB/mW	91 dB/mW	92 dB/mW
最大入力	3,000 mW	3,000 mW	3,000 mW
質量	315 g(コード含まず)	315 g(コード含まず)	315 g(コード含まず)
コード長	6.3 mm × 3 m 3.5 mm × 1.2 m	6.3 mm × 3 m 3.5 mm × 1.2 m	6.3 mm × 3 m 3.5 mm × 1.2 m

* この製品の規格などは、改良のため将来予告なしに変更する事があります。

* ヘッドホンをご使用になる時は、耳を刺激しないよう長時間の使用を控え、適度な音量でご使用ください。また、車輌や白転車の運転時にヘッドホンを絶対に使用しないでください。緊急の事態に対応できず、大きな事故につながる危険があります。

安全上のご注意

ご使用の前に、必ず本書「安全上のご注意」をお読みいただき、正しくご使用下さい。

本書は、お買い上げいただいたフォステクス製品を安全にご使用いただくために必要な「禁止事項」、「注意事項」について、まとめて記載してあります。あなたや他の人々へ与える危害や、財産等への損害を未然に防止するために、本書に記載されている事項をお守りいただくものですので、大切に保管し、いつでもお読みいただける場所に置くようにして下さい。

	△記号は、注意しなければならない内容(警告を含む)を示しています。具体的な注意内容は△の中や近くに、絵や文章で示しています。左図の場合は「感電注意」を示してます。
	◎記号は、禁止内容(してはいけないこと)を示しています。具体的な注意内容は◎の中や近くに、絵や文章で示しています。左図の場合は「分解禁止」を示してます。
	●記号は、強制内容(必ずすること)を示しています。具体的な注意内容は●の中や近くに、絵や文章で示しています。左図の場合は「電源プラグをコンセントから抜く」を示してます。

警告

使用禁止

機器本体に直接水がかかる場所では使用しないで下さい。火災・感電の原因となります。特に屋外での使用（雨天、降雪時、海岸、水辺）にはご注意ください。

コードが傷んだ場合には、販売店または当社まで修理を依頼して下さい。そのまま使用すると、火災・感電の原因となります。

電源プラグを抜く

万一機器内部に水や異物などが入った場合には、すぐに本製品に接続しているアンプの電源スイッチを切り、必ず電源プラグをコンセントから抜いて下さい。そのまま使用すると、火災・感電の原因となります。

自転車に乗りながら、または自動車・オートバイなどの運転中は、絶対にヘッドフォンを使用しないで下さい。交通違反であり、交通事故の原因となります。

分解禁止

本機の分解・修理・改造は絶対にしないで下さい。火災・感電やけがの原因となります。

歩行中にヘッドフォンを使用する場合は、周囲の交通に十分注意して下さい。 交通事故などの原因となります。

注意

禁止

窓を閉め切った自動車の中や直射日光が当たるところなど、異常に温度の高いところには置かないで下さい（カー用品は除く）。そのまま使用すると、火災・故障の原因となることがあります。

接続注意

本機を他のオーディオ機器に接続する場合、接続する機器の取扱説明書をよく読み、必ず電源を切って説明にしたがって接続して下さい。また、接続するコードは指定されたものを使用して下さい。

Fostex

保証書

このたびフォステクス製品をお買い上げいただきまして、誠にありがとうございます。厳格な検査を経てお手元にお届けしておりますが、お客様の正常な使用状態で故障が発生した場合には、保証書記載内容により無償で修理いたします。本書をご提示の上、取扱販売店または当社営業窓口へ修理をご依頼ください。

保証期間1年
機種名および型番	T20/40/50RPmk3n
機番

フォステクス カンバニー

〒196-0024 東京都昭島市宮沢町512 倉 052-545-6111 (代)

	ご住所	圏
	ご氏名
お買い上げ日		平成 年 月 日
販売店	店 名住所電話	社印

・ご販売店様へのお願い ・お客様へのお願い

必ず太枠内の所定事項を記入捺印の上。お客様にお渡しください。 保証期間内に無料修理を受ける場合、太枠内の記載がないときには、「領収書」または「納品書」などといっしょに本書を提出してください。

*製品についてのお問い合わせは、下記営業窓口へご連絡下さい。

Fostex®

フォステクス カンパニー 宮沢オフィス

〒196-0024 東京都昭島市宮沢町512

TEL.[phone] FAX.[phone]
