HƯỚNG DẪN NGƯỜI DÙNG Infinity 9 BWG Fensa

Servicio Asistencia Integral

• Exclusiva red de servicio técnico.
• Repuestos originales
• Amplia cobertura en todo el país

Para mayor información llame al 600 600 53 53 o visitenos en www.fensa.com

cod.240063021 Impta Figueroa

Line drawing of a washing machine with brand logo (Fensa) above it, no text or symbols on the device itself.

MANUAL DE INSTRUCCIONES

INFINITY 9 (*) INFINITY 10 (*) INFINITY 11 (*) INFINITY 12 (*) Lavadora automática

2 CONTENIDO / ADVERTENCIA 16 REALIZAR SOLO LAVADO
3 CHEQUEO PREVIO (Embalaje) / INTRODUCCIÓN 17 REALIZAR SOLO ENJUAGUE / CENTRIFUGADO
4 DESCRIPCIÓN DEL PRODUCTO 18 LAVADO DIFERIDO
5 DESCRIPCIÓN DEL PRODUCTO (Accesorios de la lavadora) 19 LAVADO DIFERIDO
6 PANEL DE LA LAVADORA
7 PANEL DE LA LAVADORA
8 INSTALACIÓN (Ubicación de la lavadora)
9 CONEXIÓN DE DESAGUE
10 INSTALACIÓN (Instalación de marquera de alimentación)
11 PREPARATIVOS (Conexión eléctrica)
12 PROGRAMA NORMAL
13 PROGRAMA FRAZADA
14 PROGRAMA DELICADO
15 ENJUAGUE ADICIONAL

ADVERTENCIA

La instalación, reparación, mantención o uso inadecuado de este artefacto puede causar graves daños a la propiedad y/o a las personas. La instalación y servicio de este artefacto debe ser realizado por un Servicio de asistencia integral Autorizado por el fabricante o bien por un instalador calificado. Lee completamente el manual de instrucciones entregado con este producto para un buen uso,

MODELOS	INFINITY 9 (*)	INFINITY 10 (*)
Capacidad	9 kilogramos de ropa seca	10 kilogramos de roco seca
Dimensiones sin embalaje	Altura 985 mm, profundidad655 mm y ancho 600 mm	Altura 988 mm, profundidad655 mm y ancho 600 mm
Dimensiones con embalaje	Altura 1045 mm, profundidad686 mm y ancho 650 mm	Altura 1045 mm, profundidad686 mm y ancho 650 mm
Peso sin embalaje	39 kg	39 kg
Peso con embalaje	41 kg	41 kg
Tensión Nominal	220V~/50Hz	220V~/50Hz
Potencia Nominal	400 W	400 W
Presión de agua requerida	0,1 a 1.MPa	0,1 a 1.MPa
Velocidad de centrifugado (aprox)	750 / 400 rpm	750 / 400 rpm
Tipo	LV 9 F	LV 10 F
MODELOS	INFINITY 11 (*)INFINITY 12 (*)
Capacidad	11 o 12 kilogramos de ropa seca
Dimensiones sin embalaje	Altura 985 mm, profundidad655 mm y ancho 600 mm
Dimensiones con embalaje	Altura 1045 mm, profundidad686 mm y ancho 650 mm
Peso sin embalaje	39 kg
Peso con embalaje	41 kg
Tensión Nominal	220V~/50Hz
Potencia Nominal	400 W
Presión de agua requerida	0,1 a 1.MPa
Velocidad de centrifugado (aprox)	750 / 400 rpm
Tipo	LV 11 FLV 12 F

¿QUÉ HACER CUANDO HAY RUIDOS EN LA LAVADORA?

Si las prendas se amontonan en un lado y el tambor de lavado/centrifugado se desequilibra. Debes distribuir la ropa de manera uniforme y recuerda que al comenzar el centrifugado es normal escuchar un pequeño golpe.

¿QUÉ HACER CUANDO HAY FILTRACIÓN DE AGUA?

Fijate que la abrazadera este bien ajustada a la manguera de desagüe de lo contrario ajustala manualmente para evitar que continue la filtración (pág. 9).

LA LAVADORA EMANA OLOR A QUEMADO

No te preocupes, es normal que en los primeros usos de la lavadora desprenda un cierto olor a barniz del motor. Esto se eliminará después con el uso,

EL TAMBOR DE LA LAVADORA SE VE CAIDO

Esto es un apreciación visual ya que el tambor baja en consecuencia del peso de la ropa y del agua.

ENTRA Y BOTA AGUA

Verifica que la manguera de desagüe este a la altura correcta (pág 9).

EL LAVADO SOBREPASA EL NIVEL ALTO DE AGUA

Esto es normal, si después toma su nivel y empieza a lavar. De lo contrario si queda botando agua en forma permanente llama al SERVICIO DE ASISTENCIA INTEGRAL 600 600 53 53.

1. EMBALAJE

Antes de utilizar tu lavadora debes retirar todos los elementos que constituyen el embalaje: bolsa plástica, poliestireno expandido que afirma el tambor y especialmente la "Base Inferior" de poliestireno expandido que se encuentra debajo de tu lavadora los cuales están graficados de color gris en este esquema. El no retirar estas unidades provocará un mal funcionamiento.

3D diagram of a mechanical device with no visible text or symbols

Felicidades por adquirir un producto fensa. Eres propietario de una LAVADORA que te proporciona garantía de seguridad, calidad y duración. Al elegir este producto incorporaste a tu hogar un artefacto que cuenta con un moderno diseño, alta tecnología y el respaldo del mejor SERVICIO DE ASISTENCIA INTEGRAL.

FRIA 20 CALIENTE 1 2 3 4 11 12 13 14 15 5 6 7 8 9 10

NOTA IMPORTANTE:
Verifica que el extremo de la manguera de desagüe coincida con el extremo del soporte de manguera. Te recomendamos cerrar los grifos de agua caliente y fria luego de usar tu lavadora y desconectar la red eléctrica o enchufe.

La lavadora no funciona

Oprime ENCENDIDO / APAGADO.

Oprime INICIO / PAUSA

Revisa si el tambor de lavado / centrífugado tiene la cantidad de agua necesaria.

Verifica que la función LAV. DIFERIDO no este activada.

Revisa si el cordón de alimentación está enchufado firmemente.

Revisa si hay alguna falla de energía.

Revisa si has activado el fusible o el automático de tu casa

E1

Abre la llave de suministro de agua.

Revisa si el suministro de agua ha sido cortado (abre las llaves de agua). Revisa si el filtro de las electrovalvulas está tapado.

Error en el suministro de agua

E2

Cierra las llaves de suministro de agua de inmediato.

Desconecta la lavadora de la fuente de alimentación eléctrica. Llama al Servicio de Asistencia Integral.

Error por rebalse

E3

Revisa si hay algún problema en la manguera de desagüe.

Revisa si la manguera de desagüe está tapada con pelusas. Cerciorate que la manguera de desagüe esté dentro de los límites mínimo y máximo de altura. Llama al Servicio de Asistencia Integral

Error en función de desague

E4

Cerciórate que la tapa de la lavadora esté cerrada.

Revisa si la carga de lavado está distribuida uniformemente.

Revisa si la lavadora está sobre una superficie nivelada.

Si éste error se presenta en la ejecución de un centrifugado directo, acomoda la carga de ropa y presione 2 veces el botón INICIO/PAUSA.

Entiéndase por centrífugado directo al proceso de sólo centrífugado escogido manualmente por el usuario de la lavadora.

Tu lavadora ha sido fabricada sólo para uso doméstico.

Como medida de seguridad, tiene incorporado un sistema electrónico de protección el cual actúa deteniendo el giro del tambor cuando la tapa de la lavadora es abierta, independientemente al proceso de lavado en que se encuentre, si este sistema de seguridad no actúa apague inmediatamente la lavadora y llame al servicio técnico.

Si durante el proceso de centrifugado, el tambor de lavado no se detiene durante 15 segundos despíes de abrir la tapa, apague inmediatamente la lavadora y llame al servicio técnico.

No introduzcas tus manos dentro de la lavadora cuando estê funcionando Espera que se detenga.

No dejes los detergentes en lugares en donde los niños puedan alcanzarlos.

No deben permanecer o usarse en la lavadora líquidos inflamables

(soyentes para lavado al seco, kerosene, gasolina u otros).

No agregues líquidos inflamables al agua de tu lavadora. Estas sustancias emiten vapores que pueden crear incendios o explosiones peligrosas.

No manipules indebidamente el panel de control.

Permite que sólo personal calificado instale, repare o cambie unidades de su lavadora.

Manten la lavadora en condiciones óptimas.

Proteje la lavadora del clima y mantenla en un lugar a temperatura moderada.

No instales la lavadora en un lugar demasiado húmedo ya que puede causar corto circuito.

No utilizar detergentes abrasivos para limpieza de vidrio

Conecta la lavadora en una toma de corriente apropiada.

Coloca la lavadora en una superficie plana.

No laves ropa que este manchada con aceite vegetal o de cocina ya que el mismo puede permanecer luego del lavado, y debido a tales restos, la tela queda ahumada y podría arder por si sola.

No uses cloro, amoníaco o ácidos (tales como vinagres, o removedores de óxido) en el mismo lavado. Pueden emitir gases o vapores peligrosos:

No instales tu lavadora bajo calefones u otro artefacto que genere calor o llama, porque puede producir daños sobre las piezas plásticas.

Esta lavadora no esta destinada para ser usada por personas (incluido niños) cuyas capacidades físicas sensoriales o mentales estén reducidas, o carexcan de experiencia o conocimiento, salvo si han tenido supervisión o instrucciones relativas al uso de ésta por una persona responsable de su seguridad.

Los niños deben ser supervisados para asegurar que no juegan con la lavadora.

NOTA IMPORTANTE

No laves materiales de fibra de vidrio porque pueden quedar partículas pequeñas y luego introducirse en la ropa de las cargas siguientes y causar irritación en la pie! No uses agua caliente que exceda los 60 C (140 F) porque pueden deformar las unidades de plástico. No rocies agua en el panel de control o en la cubierta trasera de la lavadora. Ello podría causar un incendió o un corto circuito.

Diagram showing five circular icons with numbered labels, likely illustrating a sequence or process steps.

Illustration of two types of hoses: a U-shaped tube with connectors and a coiled rope (no text or symbols)

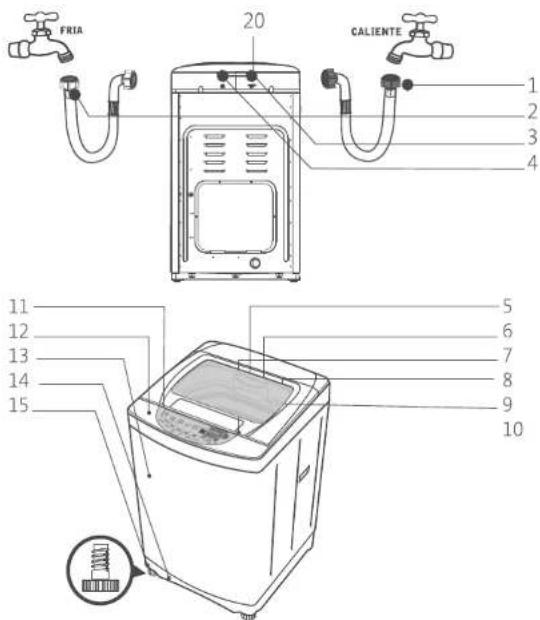

Toma de agua caliente	1
Toma de agua fria	2
Entrada de agua caliente	3
Entrada de agua fria	4
Tambor de centrífugado	5
Filtro de pelusas	6
Rodete o propela de lavado	7
Tapa lavadora	8
Dispensador de detergente	9
Dispensador de suavizante	10
Entrada detergente líquido y blanqueador	11
Panel de control	12
Mueble	13
Zócalo	14
Patas ajustables de altura	15
Manguera de desagüe	16
Manguera de alimentación	17
Soporte de manguera	18
Abrazadera Manguera desague	19
Tapón agua caliente	20

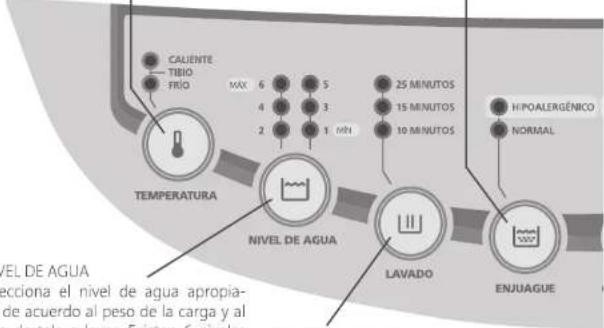

TEMPERATURA

Puedes seleccionar 3 tipos distintos de temperatura para el lavado: Caliente, Tibio y Frío.

NIVEL DE AGUA

selecciona el nivel de agua apropiado de acuerdo al peso de la carga y al tipo de tela a lavar. Existen 6 niveles (el sistema fuzzy selecciona automáticamente el nivel de agua de acuerdo a la cantidad de ropa que detecte en tu lavadora).

NIVEL DE ENJUAGUE

selecciona el tipo de enjuague que deseas para tu ropa: Enjuague normal e hipoalergénico para desaparecer todo rastro de detergente en tu ropa.

NIVEL DE LAVADO

selecciona el tiempo de lavado: 15 min para nivel de suciedad medio, 25 min ideal para nivel de suciedad alto y 10 min para grado de suciedad bajo.

GUIA PARA REMOVER LAS MANCHAS

Sangre	Enjuaga inmediatamente en agua fria. Si la mancha persiste lava con agua fria usando detergente.
Goma de mascar	Utiliza hielo dentro de una bolsa plástica para endurecer la gorna de mas car. Quitala hasta que pueda y luego pasa una esponja con alcohol.
Cacao, chocolate	Pasa una bolsa con agua fria y enjuaga con detergente. Si la mancha persiste remoja en detergente y enjuaga con agua fria.
Café	Seca rápidamente y enjuaga con agua fria. Frota con un poco de detergente y enjuaga a la temperatura máxima que resista el tejido.
Crema, leche, holado	Enjuaga con agua fria y lava normalmente. Si la mancha continua pasa una esponja con alcohol.
Desodorante	Frota la parte afectada con vinagre blanco, luego enjuaga bajo el grifo de agua fria. Pasa una esponja con alcohol. Trata las áreas rigidas con produc tos culmicos.
Huevo	Remoja en detergente, enjuaga y lava normalmente.
Suavizador	Frota la parte afectada con una barra de jabón y lava normalmente.
Manchas de fruta	Trátlas lo más pronto posible con una esponja inmersa en agua fria. Frota con un poco de detergente y lava normalmente.
Grasa y aceite	Coloca de frente la parte afectada sobre una tela absorbente y trata la man cha desde atrás.Pasa una esponja con alcohol o seca con un líquido implador. Lava normalmente.
Óxido	Aplica jugo de limón y sal, exponiendo la prenda al sol. Lava normalmente.
Pintura labial	Pasa una esponja con alcohol desnaturalizado y lava normalmente.
Moho	Lava con agua tibia y detergente. Empape las áreas afectadas con jugo de limón, expone al sol, deja secar y lava normalmente. Si persiste la mancha usa blanqueador siempre y cuando el tejido lo permita.
Lodo	Cepilla el lodo pegado. Enjuaga con agua fria. Si la mancha persiste frota con un poco de detergente y lava normalmente.
Marcas de quemadura	Humedece una toalla con agua oxigenada, aplicalo sobre el área afectada y plancha a temperatura moderada.
Pintura con base de aceite	Trate la mancha mientras este mojada. Enjuague con agua tibia y lava normalmente.

Si no vas a usar la lavadora durante un período de largo tiempo o durante las vacaciones debes: Desconectar la lavadora. Cortar el suministro de agua en ambas mangueras. Esta recomendación ayuda a evitar inundaciones accidentales (en caso de que aumente la presión del agua) mientras que estás ausente.

NOTA IMPORTANTE

REGLAS PARA ELIMINAR MANCHAS

Te recomendamos lavar o enjuagar con anterioridad la ropa con manchas, suciedad excesiva o marcas de grasa, para así obtener mejores resultados. El remojo elimina las manchas de sangre, leche o grasa.

Usa agua tibia para enjuagar o lavar ropa manchada. El agua caliente puede afirmar la mancha.

Antes de quitar cualquier tipo de mancha asegúrate del tipo de mancha, el tipo de tejido y si destiñe (revisa la etiqueta).

El lavado y el secado pueden fijar algunas manchas.

Es más fácil eliminar la mayoría de las manchas cuando son recientes. Las manchas viejas o endurecidas posiblemente no se eliminen.

Si utilizas quitamanchas, coloca la prenda manchada de frente sobre papel o tela blanca. Aplica el quitamanchas en la parte trasera de la mancha para que salga.

CENTRIFUGADO

selecciona el tipo de centrifugado que necesitas para tu ropa: 7 min. Anti Arrugas, 14 min Pre secado y un ciclo de sólo centrifugado con un max. de 60 min.

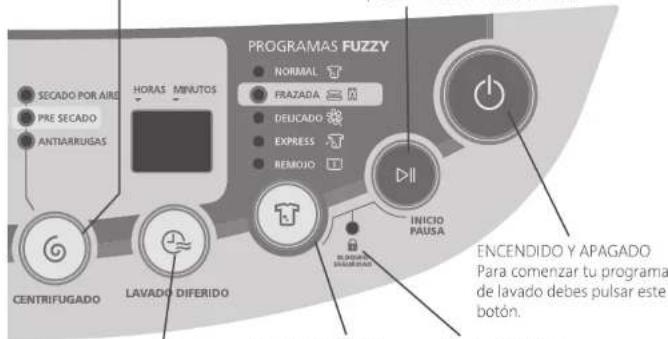

INICIO/PAUSA

Selecciona INICIO/PAUSA Para iniciar la operación de lavado, si deseas usar el programa Normal pulsa este botón y la lavadora comenzará automáticamente el programa con Sistema FUZZY. Este botón también puede detener tu lavadora. Si deseas realizar un cambio hazlo antes de pulsar el botón INICIO/PAUSA.

PROGRAMAS Fuzzy NORAMAL FRAZADA DEUCADO EXPRESS REMOJO CENTRIFUGADO LAVADO DIFERIDO INICIO PAUSA ENCENDIDO Y APAGADO Para comenzar tu programa de lavado debes pulsar este botón.

DIFERIDO

Puedes programar la hora de término de tu lavado.

Tiempo min. 2 hrs

Tiempo max. 24 hrs

PROGRAMA FUZZY

Selecciona tu programa de lavado donde puedes elegir entre Normal, Frazada, Delicado, express y Remojo las que varían según el tipo de lavado que requiere tu ropa según la tela y el grado de suciedad.

BLOQUEO NIÑOS

Puedes bloquear tu lavadora para que nadie cambie tu programa de lavado para ello Debes Pulsar simultáneamente PROGRAMA + INICIO/PAUSA por 5 seg. Para desbloquear usa el mismo procedimiento.

UBICACIÓN DE LA LAVADORA

Verifica el lugar donde la lavadora será instalada. Asegurate de tener todo lo necesario para una instalación correcta. Para instalar tu lavadora selecciona un lugar seco, evitando que las partes plásticas queden expuestas directamente a la luz solar.

POSICIÓN

Para que tu lavadora funcione correctamente, debes nivelar tu máquina de la siguiente forma: esta debe estar sobre un Piso parejo y firme, libre de curvas u hoyos, que sea resistente y que no se mueva ni desmorone, lo Ideal son los pisos de concreto, madera y baldosas.

NOTA IMPORTANTE

No instales tu lavadora sobre pisos alfombrados, ya que el pelo de la alfombra puede obstruir la ventilación del motor o puede producir calentamiento de éste. No instale debajo de calefont.

CÓMO NIVELAR TU MÁQUINA

Regula la altura de las patas de ajuste de tu lavadora girando los patines señalados en la fig 1 de acuerdo al piso donde será instalada y fijándote que las cuatro patas de la máquina estén firmemente apoyadas en el piso. Es posible Verificar mirando desde arriba si el tambor esta centrado.

4 cm 4 cm ①

Debe haber un mínimo de 4 cm de separación por cada lado de la lavadora.

Simple line drawing of a cylindrical container with an 'X' mark on its side, resting on a surface next to a vertical filmstrip (no text or symbols)

De no estar nivelada tu lavadora, NO tendrá un correcto funcionamiento.

CÓMO USAR LA ENTRADA PARA BLANQUEADOR

a) Blanqueador líquido

Diluye el blanqueador en el doble de agua y viértelo en la entrada del blanqueador en la parte superior de la lavadora durante el suministro de agua en el proceso de lavado.

b) Blanqueador en polvo

Vierte al mismo tiempo el blanqueador y el detergente en el tambor de lavado /centrifugado. Como el jabón en polvo no se diluye tan bien como el detergente concentrado, puede ser necesario repetir el proceso de enjuague. Si coloca demasiado jabón en polvo o la temperatura del agua es baja, el jabón sin disolver puede adherirse al interior del tambor de lavado /centrifugado.

Line drawing of a washing machine and a plastic bottle with a crossed-out black cross (no text or symbols)

NOTA: No viertas cloro en la lavadora y tampoco en tu rópa ya que resulta dañino. Lee y sigue atentamente las instrucciones y advertencias sobre el blanqueador. No uses blanqueador en telas de color. No viertas blanqueador directamente sobre la carga, sino las prendas pueden cambiar de color. Después de añadir blanqueador, enjuaga con agua la entrada del blanqueador.

RECOMENDACIONES SOBRE DETERGENTES Y CARGAS

El exceso de detergente produce un enjuague inadecuado. Del mismo modo, una cantidad insuficiente de detergente produce un lavado deficiente. Usa la cantidad de detergente que te indica tu lavadora.

NIVEL DE AGUA	DETERGENTE	LITROS	CARGA DE ROPA
1		37 LT	0-1500 g
2		47 LT	0-2500 g
3		57 LT	0-4500 g
4		68 LT	0-6200 g
5		80 LT	0-7500 g
6		94 LT	0-9000 g

Camiseta	150 g
Jeans adulto	700 g
Jeans niño	400 g
Ropa interior	50 g
Funda almohada	50 g
Sudádera	700 g
Pijama	300 g
Toalla de baño	500 g
Toalla de rostro	200 g
Mantel	500 g

Illustration of a T-shirt emitting powder from a container (no text or symbols)

CONEXIÓN DE DESAGUE

Es importante que la manquera de desagüe no este doblada o tenga una mala posición para la salida del agua, para evitar este problema, Fijate en las figuras que muestran su correcta instalación.

1

Conecta la abrazadera a la manguera para prevenir el derrame de agua.

2

Luego conecta el codo de la manguera dentro de la bomba de salida como muestra el dibujo.

3

En la parte trasera de la lavadora se encuentra la bomba de salida del desagüe.

Tu lavadora está diseñada para descargar agua hasta una altura máxima de 1,2 metros, por lo que no debe sobrepasar dicha altura. También deberás poner atención en no instalar la salida de tu manguera de desagüe a una altura menor de 90 centímetros.

Altura max. 1,2 metros Altura min. 90 cm 1 Metro

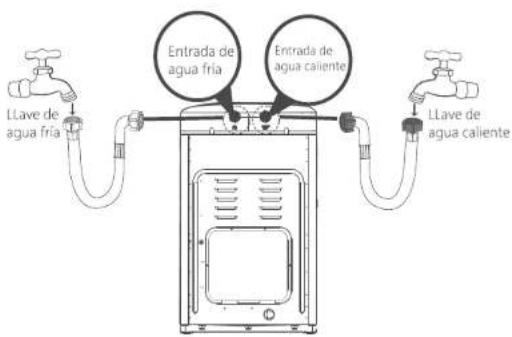

INSTALACIÓN DE LA MANGUERA DE ALIMENTACIÓN DE AGUA FRÍA Y AGUA CALIENTE Conecta el extremo con codo de las mangueras de alimentación de agua a cada entrada de agua de la lavadora y el lado recto a las llaves de alimentación.

Llave de agua fria Entrada de agua fria Entrada de agua caliente Llave de agua caliente

PRECAUCIÓN AL EFECTUAR CONEXIÓN DE MANGUERAS DE ALIMENTACIÓN DE AGUA

En caso de que en tu hogar exista una sola llave de agua en el lugar donde vas a instalar tu lavadora, verifica que ésta sea de agua fría y conéctela a la entrada que dice FRÍA, de lo contrario tu lavadora indicará error y no funcionará, debido a que su lavadora efectúa los enjuagues sólo con agua fría

NOTA 1: "Para aparatos a la red de agua mediante mangueras amovibles, se deben utilizar mangueras nuevas suministradas con el aparato. Las mangueras usadas no deberían utilizarse".

NOTA 2: Tu lavadora posee un tapón rojo para la entrada del agua caliente. Este tapón debe ser retirado cuando conectes la manguera de agua caliente para su funcionamiento de lo contrario manten el tapón en su lugar.

LIMPIEZA DE LA TOMA DE AGUA

En caso de que notes que el flujo de agua disminuya notoriamente en tu lavadora y no se deba a la falta de presión (verifica con un grifo de tu casa y si el flujo de tu lavadora es mucho menor limpia la toma de agua ya que significa que algo obstruye la salida de agua).

Fig 1

Fig 2

Fig 3

1. En la parte trasera de tu lavadora existen dos entradas de agua, limpia la entrada de agua que esté generando problemas.

2. Con un alicate retira el filtro de agua.

3. Utiliza un cepillo de dientes para retirar la suciedad del litro.

NOTA IMPORTANTE

Si el filtro para pelusas está dañado puedes comprar uno nuevo en el Servicio Asistencia Integral Autorizado. REPARACION Si tu lavadora presenta algún problema de funcionamiento, la reparación de ésta deberá efectuarse en el SERVICIO ASISTENCIA INTEGRAL FENSA, el cual te proporcionará una reparación garantizada con repuestos originales.

LIMPIEZA DEL FILTRO PARA PELUSAS

1. EXTRACCIÓN: presiona y tira la tapa del filtro de pelusas en el sentido indicado en la fecha tal como se muestra en la figura N° 1.
2. LIMPIEZA: abre el filtro de pelusas contenido en la tapa de filtro en el sentido indicado en la fecha que aparece en la figura N° 2. Luego con un cepillo de cerda plástica y bajo un chorro de agua procede a limpiar los restos de fibra que queden adheridos después de finalizado cada lavado.
3. RECAMBIO: retira el marco del filtro, soltándolo de los dos enganches inferiores como indica la fig 3.

Fig 1

Fig 2

Fig 3

CONEXIÓN ELECTRICA

La lavadora debe ser conectada a tierra, para esto fijate que el enchufe tenga tres patas ya que de lo contrario podrías recibir una descarga eléctrica en caso de falla de aislamiento. Por el mismo motivo NO USES alargadores de 2 conductores.

Debes usar sólo un enchufe en la conexión.

NO uses triple, ni conexiones múltiples junto con tu lavadora.

Sólo debes usar el enchufe con conexión a tierra.

NOTA IMPORTANTE

NOTA 3: "Si el cable de alimentación está dañado, debe ser sustituido por un cable o conjunto especial a suministrar por el fabricante o por su servicio posventa".

No conectes la lavadora cerca de tuberías de gas. No cambies el enchufe que posee tu lavadora FENSA no se responsabiliza por percances que ocurran por no respetar la norma de conexión eléctrica.

USO DEL PROGRAMA NORMAL

1. Coloca la carga de lavado dentro de la lavadora (recuerda revisar los bolsillos y separar la ropa blanca de la de color, según la tela y el nivel de suciedad que tenga tu ropa). Revisar bolsillos.

2. Para comenzar Presiona ENCENDIDO / APAGADO.

3. Coloca detergente dentro del dispensador (tabla de detergentes en la pág.24) cierra la tapa.

4. Presiona INICIO/PAUSA, La lavadora comenzará automáticamente a seleccionar el nivel de agua y seguirá con el programa de lavado.

Funciones y tiempos para el programa NORMAL. (este programa viene por defecto al encender tu lavadora)

Programa

Normal

Lavado

10 a 25

Min

Enjuague

El enjuague se realiza 2 veces y economiza el agua.

Centrifugado

Por delecto el programa normal, centr luga 14 min en Pre secado por lo cual tu repal al término tendrá menos arugas y un menor percentaje de humedad.

NOTA

La carga eficiente para un ciclo de Lavado Normal (Similar al Programa de algodón 20 C) es de: Infinity 9 (*) 9 kg de ropa seca

Infinity 10 (*) 10 kg de ropa seca

Infinity 11 (°) 10 kg de ropa seca

Infinity 12 (*) 10 kg de ropa seca

CÓMO USAR EL DISPENSADOR DE SUAVIZANTES

Antes de iniciar la operación de lavado vierte lentamente el suavizante en el dispensador en el lugar indicado en el tambor de la lavadora.

Sigue las instrucciones contenidas en el envase del suavizante.

VOLUMEN DEL SUAVIZANTE

Tipo normal: 20 ml suavizante por 30 litros de agua. Tipo concentrado: 6,6 ml suavizante por 30 litros de agua.

EXPENSADOR SUARIZANTE ABRIR SUPRAZANTE ABRIR SUPRAZANTE

NOTA IMPORTANTE

No viertas el suavizante directamente en el interior de la lavadora ya que podría dañar seriamente las prendas que están en el interior.

BOTÓN BLOQUEO DE NIÑOS

Este botón evita que accidentalmente durante la operación de la máquina alguien pueda detener o desprogramar tu lavadora. Para tal efecto, al usar esta función todos los botones de tu panel de control quedan bloqueados exceptuando el botón ENCENDIDO/APAGADO. La función bloqueo de niños se desactivará sólo en los siguientes casos: Al presionar el botón ENCENDIDO/APAGADO. Al desconectar el enchufe de la lavadora.

Presiona para activar el bloqueo del panel, el botón programa junto con INICIO/PAUSA al mismo tiempo por 5 seg hasta que se prenda la luz (para desbloquear repite el mismo procedimiento).

Esta opción debe ser usada luego de haber seleccionado un proceso de lavado y después de haber presionado INICIO/PAUSA.

CÓMO ELIMINAR EL SONIDO DE LA LAVADORA

1. Para comenzar Presiona ENCENDIDO / APAGADO

2. Presiona INICIO/PAUSA por 5 seg para desactivar el sonido de la lavadora, para desbloquear usa el mismo procedimiento.

PROGRAMAS DE LAVADO Y REMOJO

USO DEL PROGRAMA NORMAL + REMOJO

Este programa te permite realizar un lavado con el programa Normal incorporándole un remojo previo de una hora de duración.

USO DEL PROGRAMA FRAZADA REMOJO

Este programa te permite efectuar un lavado con el programa FRAZAD Ancorporándole un remojo previo de una hora de duración. Para utilizarlo presiona PROGRAMA hasta que los leds de FRAZADA REMOJO se enciendan simultáneamente y luego presiona INICIO/PAUSA para comenzar el programa seleccionado.

USO DEL PROGRAMA FRAZADA CON SIT EMA FUZZY

1. Coloca la carga de lavado dentro de la lavadora (recuerda revisar los bolsillos y separar la ropa blanca de la de color, según la tela. Este lavado se recomienda en prendas resistentes y muy sucias)

1. Para comenzar Presiona ENCENDIDO / APAGADO.

1. Presiona una vez para seleccionar el programa FRAZADA

2. Coloca detergente dentro del dispensador (tabla de detergentes en la pág. 24) cierra la tapa.

1. Presiona INICIO/PAUSA. La lavadora comenzará automáticamente a seleccionar el nivel de agua y seguirá con el programa de lavado.

Funciones y tiempos para el programa FRAZADA.

Programa

Lavado

Enjuague

Centrifugado

FRAZADA.

10 a 25

El enjouque se realiza 2 veces y economiza el agua.

Por defecto el programa fazada, centrifuga 14-min en Pre secado por lo cual su ropa al término tendrá menos arrugas y un menor porcentaje de humedad.

USO DEL PROGRAMA DELICADO.

1. Coloca la carga de lavado dentro de la lavadora (recuerda revisar los bolsillos y separar la ropa blanca de la de color, según la tela. Este lavado se recomienda en prendas con cuidados especiales como lanas, lencería, prendas delicadas de algodón, etc)
2. Para comenzar Presiona ENCENDIDO / APAGADO.
3. Presiona dos veces para seleccionar el programa Delicado.
4. Coloca detergente dentro del dispensador (tabla de detergentes en la pág. 24) cierra la tapa.
5. Presiona INICIO/PAUSA. La lavadora selecciona el nivel 2 de agua.

Funciones y tiempos para el programa DELICADO.

Programa

DELICADO

Lavado

10 min

Enjuague

El enjuague se realiza 2 veces y economiza el agua,

Centrifugado

Por defecto el programa Delicado, centrífuga 7min en Anti Arrugas por lo cual su ropa no sera maltratada y NO quedará arrugada.

QUÉ ES Y CÓMO USAR EL LAVADO DIFERIDO

Mediante el lavado Difendo puedes elegir cuando terminará tu lavado. Los tiempos pueden seleccionarse desde 2 hasta 24 horas.

INDICACIONES DEL TIEMPO DE LAVADO DIFERIDO

En el panel de tu lavadora puedes apreciar el tiempo perteneciente al lavado diferido cuando éste indicador enciende la luz roja (punto que se encuentra arriba de cada número) en el lado izquierdo significa que son horas.

PROGRAM PUSY PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRAF PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA F PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA G PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA S PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A PROGRA A

Indicador Horas y minutos

ENJUAGUE NORMAL Y ENJUAGUE HIPOALERGENICO

PASOS A SEGUIR PARA EFECTUAR UN PROCESO DE LAVADO DIFERIDO

1. Coloca la carga de lavado dentro de la lavadora.

1. Para comenzar Presiona ENCENDIDO / APAGADO.

1. Presiona hasta seleccionar el programa con el que deseas lavar.

1. Coloca detergente dentro del dispensador (tabla de detergentes en la pág.24) cierra la tapa.

1. Selecciona la opción de tiempo para tu Lavado Diferido. Esta opción te permitirá elegir la hora de término de tu lavado. Las horas son indicadas en el visor.

1. Presiona INICIO/PAUSA. La lavadora comenzará automáticamente a seleccionar el nivel de agua y seguirá con el programa de lavado.

Tu lavadora trae incorporado dos enjuagues para todos los procesos de lavado que selecciones. Si deseas aumentar el número de enjuagues a tres, hazlo de la siguiente manera

1. Coloca la carga de lavado dentro de la lavadora (recuerda separar la ropa blanca de la de color, según la tela y el nivel de suciedad que tenga la ropa).

1. Para comenzar Presiona el botón ENCENDIDO / APAGADO.

1. Presiona 1 vez el botón ENJUAGUE para realizar un enjuague hipoalergénico para desaparecer todo rastro de detergente de tu ropa.

1. Coloca detergente dentro del dispensador (tabla de detergentes en la pág. 24) cierra la tapa.

1. Presiona INICIO/PAUSA. La lavadora comenzará automáticamente a seleccionar el nivel de agua y seguirá con el programa de lavado.

CÓMO REALIZAR SOLO LAVADO

1. Coloca la carga de lavado dentro de la lavadora (recuerda revisar los bolsillos y separar la ropa blanca de la de color, según la tela y el nivel de suciedad que tenga la ropa).

1. Para comenzar Presiona ENCENDIDO / APAGADO.

1. Presiona enjuague 2 veces. Verifica que la luz de enjuague se apague.

1. Presiona centrifugado 1 vez. Verifique que la luz de centrifugado se apague.

1. Coloca detergente dentro del dispensador (tabla de detergentes en la pág. 24) cierra la tapa.

1. Presiona el botón INICIO/PAUSA. La lavadora comenzará automáticamente a seleccionar el nivel de agua y seguirá con el programa de lavado.

Simple illustration of a white T-shirt inside a gray circle with bubbles, no text or symbols present.

CÓMO REALIZAR SOLO CENTRIFUGADO

1. Para comenzar Presiona ENCENDIDO / APAGADO

1. Presiona lavado 2 veces Verifica que la luz de lavado se apague.

1. Presiona enjuague 2 veces. Verifica que la luz de enjuague se apague.

1. Presiona INICIO/PAUSA. La lavadora comenzará automáticamente el proceso de centrifugado.

CÓMO REALIZAR SOLO ENJUAGUE

1. Coloca la carga de lavado dentro de la lavadora (recuerda separar la ropa blanca de la de color, según la tela y el nivel de suciedad que tenga la ropa).

1. Para comenzar Presiona ENCENDIDO / APAGADO.

1. Presiona lavado 2 veces. Verifica que la luz de lavado se apague.

1. Presiona centrifugado 1 vez. Verifica que la luz de centrifugado se apague.

1. Presiona INICIO/PAUSA. La lavadora seleccionará automáticamente el nivel 6 de agua y seguirá con el programa de enjuague.
