ПОСІБНИК КОРИСТУВАЧА YT-82889 Yato

UA АКУМУЛЯТОРНИЙ ПІСТОЛЕТ ДЛЯ ГЕРМЕТИКА

LT AKUMULIATORINIS SILIKONO PISTOLETAS

LV AKUMULATORA ŠUVJU AIZPILDĪŠANAS PISTOLE

cz AKUMULÁTOROVÝ PROTLAČOVAČ SOUČÁSTI NA KOSTROVÉ HMOTY

SK AKUMULÁTOROVÝ PRETLAČOVAČ SOUČÁSTI NA KOSTROVÉ HMOTY

HU AKKUS KINYOMÓ VÁZAS MASSZÁKHOZ

RO PISTOLET - STORCĂTOR SCHELETIC PT. MASE ÎN TUB CU ACUMULATOR

ES PISTOLA PARA MASILLA A BATERÍA

FR PISTOLET A FEUTRER SANS-FIL

IT PISTOLA APPLICATRICE A BATTERIA

NL ACCU KITSPUIT

GR TPOMΠA MΠΑΤΑΡΙΑΣ

YT-82888

YT-82889

YATEK SAN-PE CATRICE A BATTERIA APIAΣ YATO 18V

CE

PL DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Прочитать інструкцію

Perskaityti instrukcija

Jālasa instrukciju

Користуйтесь захисними окулярами

Vartok apsauginius akinius

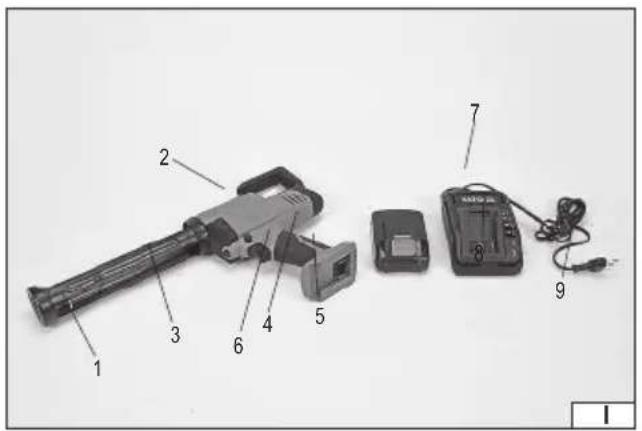

1. тримач туби
   2.кріпильне кільце
2. поршень
3. регулювання швидкості поршня
   5.вимикач
4. кнопка роз'єднання приводу поршня
5. акумулятор
6. фіксатор акумулятора
7. зарядний пристрій акумулятора

LT

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому числі з іншими відходами. Відпрацьоване обладнання повинно бути вибірково зібрано і передано в пункт збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних компонентів, що містяться в електричному та електронному обладнанні, може представляти небезпеку для здоров'я людини і викликати негативні зміни в навколишньому середовищі. Господарство відігає важливу роль у розвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні методи утилізації можна отримати у місцевої влади або продавця.

Акумуляторний пістолет для мас дозволяє легко наносити клеї, герметики та інші маси в пробірках, використовуваних в будівельних роботах. Ефективний акумулятор і регулювання швидкості поршня дозволяють адаптувати її до будь-якого типу маси, а також більш швидку і менш тяжку роботу, ніж пістолети з ручним приводом. Правильна, надійна і безпечна робота інструменту залежить від правильної роботи, тому:

Перш ніж приступити до роботи з інструментом, необхідно ознайомитися з керівництвом по його експлуатації і зберегти для подальшого використання.

Постачальник не несе відповідальності за збитки які виникли в результаті недотримання правил техніки безпеки і рекомендацій цієї інструкції.

ОСНАЩЕННЯ

Пістолет УТ-82888 в комплекті з акумулятором і зарядним пристроєм акумулятора. Пістолет УТ-82889 поставляється без акумулятора і зарядного пристрою акумулятора.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення
Каталожний номер YT-82888, YT-82889
Номінальна напруга	[В пост. струму]	18
Швидкість переміщення поршня	[мм/хв]	30 - 480
Швидкість переміщення поршня	[мм/с]	0,5 - 8
Сила тиску поршня	[H]	2000
Довжина трубки з масло	[мм]	255
Діаметр трубки з масло	[мм]	48
Маса	[кг]	1,3
Рівень шуму
- звуковий тиск L_рд ± K	[dB(A)]	81,0 ± 3,0
- потужність L_кд ± K [dB(A)]	92,0 ± 3,0
Рівень вібрації a_1 ± K	[m/c ^-2 ]	1,76 ± 1,5
Клас ізоляції		III
Ступінь захисту		IPX0
Вид акумулятора		Літій-іонний
Ємність акумулятора*	[Агод]	4
Зарядний пристрій*
Вхідна напруга	[B~]	220 - 240
Частота мережі	[Гц]	50 / 60
Номінальна потужність	[Вт]	60
Вихідна напруга	[B]	21 DC
Вихідний струм	[A]	2,4
Час зарядження**	[год]	~4

* тільки на моделях, оснащених акумулятором і зарядним пристроєм
** зазначений час зарядки відноситься тільки до акумулятора з ємністю, зазначеної в таблиці
Заявлене загальне значення шуму було виміряно з використанням стандартного методу випробувань і може використовуватися для порівняння одного інструмента з іншим. Заявлені значення шуму також можуть бути використані для попередньої оцінки впливу.
Увага! Рівень шуму при правильній роботі електроінструмента може відрізнятися від заявлених значень в залежності від способу його використання, зокрема, від типу оброблюваного матеріалу.
Увага! Засоби захисту оператора повинні визначатися на підставі наближеного значення впливу при поточних умовах експлуатації. Повинні враховуватися всі етапи робочого циклу. Крім робочого часу, необхідно враховувати й інші фактори, такі як час вимикання і простою інструменту.

ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ

Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями,

UA

які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести до електричної поразки, пожежі або до серйозних травм.

Зберегти всі застереження і інструкції для майбутнього віднесення.

Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які приводяться в дію електричним струмом, як провідних, так і безпровідних.

Безпека робочого місця

Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути причинами виникнення випадків.

Не належить працювати електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари.

Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати контролю.

Електрична безпека

Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами / машинами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом.

Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом.

Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом.

Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або від-єднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом.

У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом.

У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device, RCD]. Застосування ПДС зменшує ризик поразки електричним струмом.

Персональна безпека

Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глuzд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм.

Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм.

Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед підєднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений». Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли вмикач знаходиться в позиції «включений», може привести до серйозних травм.

Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних травм.

Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час роботи.

Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими частинами. Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, звязаних з пилом.

Не дозволь, щоби досвід, придбаний частим використанням інструменту / машини, спричинили безтурботність і ігнорування правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди.

Експлуатація і дбайливість за електроінструмент / машину

Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибраного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження.

Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виключення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його належить здати на ремонт.

UA

Відъєднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від електроінструменту / машини перед регулюванням, заміною приладдя або зберіганням інструменту / машини. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини.

Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електроінструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти / машини небезпечні в руках користувачів, що не пройшли курси підготовки.

Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевіряй інструмент / машину під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належить полагодити перед використанням електроінструменту / машини. Багато випадків викликані невідповідним технічним доглядом за інструментами / машинами.

Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти з гострими кромками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи.

Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації.

Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.

Ремонти

Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту.

ПОПЕРЕДЖЕННЯ, ПОВ'ЯЗАНІ З РОБОТОЮ ПІСТОЛЕТА ДЛЯ МАС

Перед початком роботи ознайомтеся з характеристикою будівельної маси, яку ви будете наносити. Не використовуйте маси невідомого призначення. Будівельна маса може становити небезпеку для здоров'я оператора приладу і сторонніх осіб. Ознайомтеся з інструкціями поведінки в разі контакту маси з організмом.

Ознайомтеся з документацією, що додається до маси в тубі, з особливим акцентом на засоби індивідуального захисту, які необхідно застосовувати при роботі з будівельною масло.

Пістолет призначений тільки для додавання мас в жорстких тубах з розмірами, зазначеними у таблиці з технічними характеристиками. Ніколи не модифікуйте інструмент, щоб налаштувати його на інший тип туби маси.

Ніколи не направляйте вильоту туби з масло в свою сторону або в бік інших людей або тварин.

Ніколи не прикладайте вихід трубки до шкіри. Маса видавлюється назовні з великою силою і може бути вприснута під шкіру. Ніколи не вставляйте пальці або інші частини тіла між поршнем і тримачем трубки. Сила тиску поршня може бути причиною серйозних травм.

Завжди при заміні приладдя, тюбиків з масою або регулювання переконайтеся, що інструмент відключений від джерела живлення. Акумулятор знятий з гнізда для інструменту або вилка шнура живлення інструменту від'єднаний від розетки.

ЕКСПЛУАТАЦІЯ ІНСТРУМЕНТА

Інструкції з безпечного заряджання акумулятора

Увара! Перед початком заряджання необхідно переконатися, що корпус блоку живлення, шнур і штепсельна вилка не мають тріщин або пошкоджень. Забороняється використовувати несправну або пошкоджену зарядну станцію або блок живлення! Для заряджання акумулятора можна використовувати тільки зарядну станцію і блок живлення з комплекту акумулятора. Використання будь-якого іншого блоку живлення може призвести до пожежі або пошкодження інструмента. Заряджання акумулятора може здійснюватися лише в закритому, сухому приміщенні, захищеному від доступу сторонніх осіб, особливо дітей. Забороняється використовувати зарядну станцію і блок живлення за відсутності постійного нагляду дорослих! Якщо їм потрібно вийти з приміщення, в якому заряджається акумулятор, необхідно відключити зарядний пристрій від мережі, вийнявши вилку блоку живлення з розетки. У разі появи в зарядному пристрої диму, підозрілого запаху тощо, потрібно негайно вийняти вилку зарядного пристрою з розетки!

Дриль-шуруповерт поставляється з не зарядженим акумулятором, тому перед початком експлуатації його необхідно зарядити відповідно до процедури, описаної нижче, за допомогою блоку живлення і зарядної станції (з комплекту). Акумулятори Li-Ion (літій-іонні) не мають „ефекту пам'яті”, що дозволяє дозаряджувати їх у будь-який час. Однак, рекомендується повністю розрядити акумулятор у процесі нормальної експлуатації, а потім заряджати його до максимальної емкості. Якщо характер робіт не дозволяє реалізувати даний алгоритм, тоді необхідно це робити, принаймні, кожні 10-20 циклів. Категорично забороняється розряджати акумулятор, коротко замикаючи його електроди, оскільки це спричиняє незворотні пошкодження! Також забороняється перевіряти стан заряду акумулятора шляхом замикання електродів для перевірки іскріння.

UA

Зберігання акумулятора

Для продовження терміну експлуатації акумулятора необхідно забезпечити належні умови його зберігання. Акумулятор розрахований приблизно на 500 циклів „зарядження - розрядження”. Акумулятор слід зберігати при температурі від 0 до 30 градусів за Цельсієм і відносній вологості повітря 50%. Для зберігання акумулятора протягом довгого часу, його необхідно зарядити приблизно на 70% ємкості. Під час тривалого зберігання необхідно періодично (один раз на рік) заряджати акумулятор. Не слід допускати надмірного розрядження акумулятора, оскільки це знижує термін його експлуатації і може викликати незворотні ушкодження.

Під час зберігання акумулятор буде поступово розряджатися через втрати. Процес мимовільної розрядки залежить від температури зберігання: чим вища температура, тим швидше відбувається розрядка. Неправильне зберігання акумуляторів може призвести до витоку електроліту. У разі витоку електроліту, місце витоку потрібно обробити нейтралізуючим агентом, а при попаданні електроліту в очі, необхідно ретельно промити їх великою кількістю води і негайно звернутися до лікаря. Забороняється використовувати інструмент з пошкодженим акумулятором.

У разі повного зносу акумулятора, його необхідно здати в спеціалізований пункт утилізації відходів.

Транспортування акумуляторів

Літій-іонні акумулятори згідно із законодавством є небезпечними матеріалами. Користувач інструмента може перевозити інструмент з акумулятором і самі акумулятори наземним транспортом. В цьому випадку не потрібно виконувати будь-які додаткові умови. У разі доручення транспортування акумуляторів третім особам (напр., кур'єрській службі), необхідно дотримуватися положень про транспортування небезпечних матеріалів. Перед відправкою слід звернутися щодо цього питання до особи, яка володіє відповідною кваліфікацією.

Забороняється транспортувати пошкоджені акумулятори. На час транспортування знімні акумулятори необхідно зняти з інструмента, обмотати відкриті контакти, напр., ізоляційною стрічкою. В упаковці акумулятори потрібно розмістити так, щоб вони не переміщалися усередині упаковки під час транспортування. Також необхідно виконувати національні положення щодо транспортування небезпечних матеріалів.

Заряджання акумулятора

Увага! Перед зарядкою від'єднайте зарядний пристрій від мережі, витягнувши вилку з розетки електромережі. Крім того, очистіть акумулятор і його клеми від бруду і пилу м'якою сухою тканиною.

Акумулятор має вбудований індикатор заряду. Після натискання на кнопку загоряться індикаторні діоди (II), тим сильніше, чим більше заряджений акумулятор Якщо світлодіод не загоряються при натисканні кнопки, це означає, що акумулятор розряджений.

Від'єднайте акумулятор від інструменту. Акумулятор кріпиться до гнізда інструменту за допомогою засувки. Акумулятор можна витягти, натиснувши і утримуючи засувку, а потім витягнувши акумулятор з гнізда. Правильно встановлений акумулятор в гнізді інструменту не може бути знятий інакше, як натисненням на засувку.

Вставте акумулятор у гніздо зарядного пристрою (II).

Підключіть зарядний пристрій до електричної розетки.

Загориться червоний світлодіод, який вказує на процес зарядки.

Коли зарядка буде завершена, червоний світлодіод згасне, а зелений світлодіод загориться, вказуючи на те, що акумулятор повністю заряджений.

Вийміть вилку зарядного пристрою з розетки електромережі.

Витягніть акумулятор з гнізда зарядного пристрою, натиснувши кнопку засувки акумулятора.

Увага! Якщо при підключенні зарядного пристрою до мережі загоряється зелений світлодіод, акумулятор повністю заряджений. В цьому випадку зарядний пристрій не почне процес зарядки.

Монтаж трубки з масло

Попередження! Всі дії, пов'язані з установкою, розбиранням або регулюванням туби з часою для видавлювання, слід проводити при відключеному акумуляторі.

Попередження! Вихід туби з часою слід відкрити перед монтажем в рукоятці пістолета. Необхідно дотримуватися інструкції виробника туби. Використання пістолета з туби, де вихід закритий, може привести до пошкодження пістолета і / або до витискання маси з боку поршня.

Натисніть і утримуйте кнопку відключення приводу поршня (III). Відвернути вручну до упору поршень (IV).

Помістіть трубку з масою у тримач. Спочатку вставте трубку в передню частину тримача, а потім натисніть на задню частину трубки в утримувач (V). Натисніть і утримуйте кнопку відключення приводу поршня, поршень вставити так, щоб він уперся в поршень туби (VI).

Включення і виключення інструменту

Переконайтеся, що кнопка вимикача не натиснута, а потім вставте акумулятор в гніздо інструменту (VII).

Візьміть інструмент обома руками, направте вихід трубки в місця нанесення маси, потім натисніть і утримуйте перемикач (VIII). Маса через деякий час повинна почати виходити з вихідного отвору туби. Поршень інструмента штовхає поршень

UA

туби, тому слід звернути увагу, щоб рукоятка поршня не зачепилася за якусь перешкоду.

Звільнення тиску на вимикач зупиняє роботу поршня, а також викликає невеликий виліт. Завдяки цьому буде ліквідовано тиск на поршень туби, що запобігає витоку маси з вихідного отвору туби.

Інструмент має датчик, який зупиняє рух поршня після досягнення кінцевої позиції (IX). Це запобігає пошкодженню інструменту через продовження руху поршня.

Увага! Якщо після натискання кнопки, з вихідного отвору туби не виходить маса, а одночасно можна спостерігати ознаки перевантаження інструменту: підвищений шум і надмірна вібрація, слід негайно відпустити вимикач. Вимкніть акумулятор від розетки інструмента, а потім перевірте отвір туби, чи він був правильно відкритий або забитий, наприклад, застиглою масло. Перед тим як відновити роботу, слід підготувати вихід трубки.

Витискання маси

Інструмент має обертовий регулятор, що дозволяє плавно регулювати швидкість руху поршня. Чим вище цифра установки, тим вище швидкість поршня. Це дозволяє встановити інтенсивність нанесення маси. Швидкість поршня слід підібрати експериментально, роблячи спроби нанесення маси.

Вихід трубки рекомендується тримати максимально близько до місця нанесення маси. Вихід трубки повинен рухатися плавно, уникаючи зміни темпу, що дозволить одержати рівномірний розподіл видавлювальної маси.

Після відпускання кнопки і зняття поршня ще може вийти невелика кількість маси з вихідного отвору туби. Це нормальне явище, пов'язане з інерцією маси в рідкому стані.

Залишковий ризик

Машина була спроектована і побудована відповідно до техніки та з урахуванням правил безпеки. Однак при використанні виробу можуть існувати залишкові ризики.

Ризики для здоров'я, пов'язані з електричною енергією через використання неналежних силових кабелів.

Небезпека через шум через відсутність засобів захисту органів слуху.

Залишковий ризик можна мінімізувати, дотримуючись інструкцій з техніки безпеки.

ОБСЛУГОВУВАННЯ ТА ОГЛЯД

УВАГА! Перед регулюванням, обслуговуванням або технічним обслуговуванням вийміть акумулятор з гнізда машини. Якщо станеться забруднення інструменту витравлювальною масло, слід видалити забруднення перед засиханням маси. Висохлу будівельну масу може бути важко або неможливо видалити. Суха будівельна маса може пошкодити інструмент. Не застосовувати для видалення маси розчинники, спирти, кислоти, бензин або абразивні засоби. Після закінчення роботи слід перевірити технічний стан електроінструменту за допомогою зовнішнього огляду та оцінки: корпусу та рукоятки, дію електричного вимикача, прохідність вентиляційних щілин, іскріння щіток, гучність роботи підвипників і передач, запуск і рівномірність роботи. Протягом гарантійного періоду користувач не може розбирати інструмент або замінювати будь-які елементи або компоненти, тому що це призведе до втрати гарантійних прав. Все несправності, які спостерігаються при техогляді або під час роботи, є вказівкою для проведення ремонту в сервісному центрі, при цьому слід звернутися до виробника. Після роботи, корпус, вентиляційні щілини, вимикачі, і ручки повинні бути очищені, наприклад потоком повітря (при тиску не більше 0,3 МПа), щіткою або сухою тканиною, без використання хімічних речовин і очищувальних рідин. Не використовуйте гострі інструменти для чищення. Зніміть дискову пилу і очистіть внутрішню поверхню кожухів, кріплення дискової пили, а також саму пилу від пилу і інших забруднень, що виникають під час роботи. Регулярно чистіть рукоятки, ручки та інші регулювальні елементи сухою, чистою тканиною.
