ПОСІБНИК КОРИСТУВАЧА WCF1K15B7.3 AMICA

ВАЖЛИВА ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ 193 УСТАНОВЛЕННЯ І УМОВИ РОБОТИ ПРИСТРОЮ 196

КЛІМАТИЧНИЙ КЛАС 197

ПРАКТИЧНІ ПОРАДИ 198

РОЗПАКУВАННЯ 199

УТИЛІЗАЦІЯ ЗНОШЕНОГО ОБЛАДНАННЯ КОРИСТУВАЧАМИ 200 ЕЛЕМЕНТИ КЕРУВАННЯ 201

ЕЛЕМЕНТИ КЕРУВАННЯ - ОДНА І ДВІ ЗОНИ 201

ВМИКАННЯ / ВИМИКАННЯ ЖИВЛЕННЯ 201

ЗМИНА ТЕМПЕРАТУРИ 201

ВНУТРІШНЄ ОСВІТЛЕННЯ 202

РЕЖИМ НАЛАШТУВАНЬ 202

ЗМІНА ОДИНИЦІ ВИМІРУ ТЕМПЕРАТУРИ З 0F/0C I НАВПАКИ 202

ІНТЕНСИВНІСТЬ ПІДСВІЧУВАННЯ ДИСПЛЕЯ 202

ІНТЕНСИВНІСТЬ ПІДСВІЧУВАННЯ ВСЕРЕДИНІ ПРИСТРОЮ 202

ЗМІНА ЗВУКОВИХ ПОВІДОМЛЕНЬ 202

ВОЛОГІСТЬ УСЕРЕДИНІ 202

РЕЖИМ ДИНАМІЧНОГО ОХОЛОДЖЕННЯ 203

РЕЖИМ ВИХІДНІ 203

ФУНКЦІЯ PUSH TO OPEN* 203

РЕГУЛЮВАННЯ ЧУТЛИВОСТИ ДВЕРЦЯТ НА НАТИСК 204

ЧИЩЕННЯ І ТЕХОБСЛУГОВУВАННЯ 205

ЗНЯТТЯ ПОЛИЦЬ 205

ОЧИЩЕННЯ 205

УСУНЕННЯ НЕСПРАВНОСТЕЙ 205

ЯКЩО ПРИСТРІЙ НЕ ПРАЦЮЄ, ПЕРЕВІРТЕ 205

ЯКЩО ПРИСТРІЙ ПРАЦЮЄ, АЛЕ НЕ ДУЖЕ ДОБРЕ, ПЕРЕВІРТЕ 206

ЯКЩО ПРИСТРІЙ ВИДАЄ ШУМ, ПЕРЕВІРТЕ 206

ЯКЩО ОСВІТЛЕННЯ НЕ ПРАЦЮЄ, ПЕРЕВІРТЕ 206

ЯКЩО ДВЕРЦЯТА НЕ ЗАЧИНЕНІ НАЛЕЖНИМ ЧИНОМ, ПЕРЕВІРТЕ 206

ЯКЩО НА ДИСПЛЕЇ ВІДОБРАЖАЮТЬСЯ «Е1» АБО «Е2», 206

EPREL 206

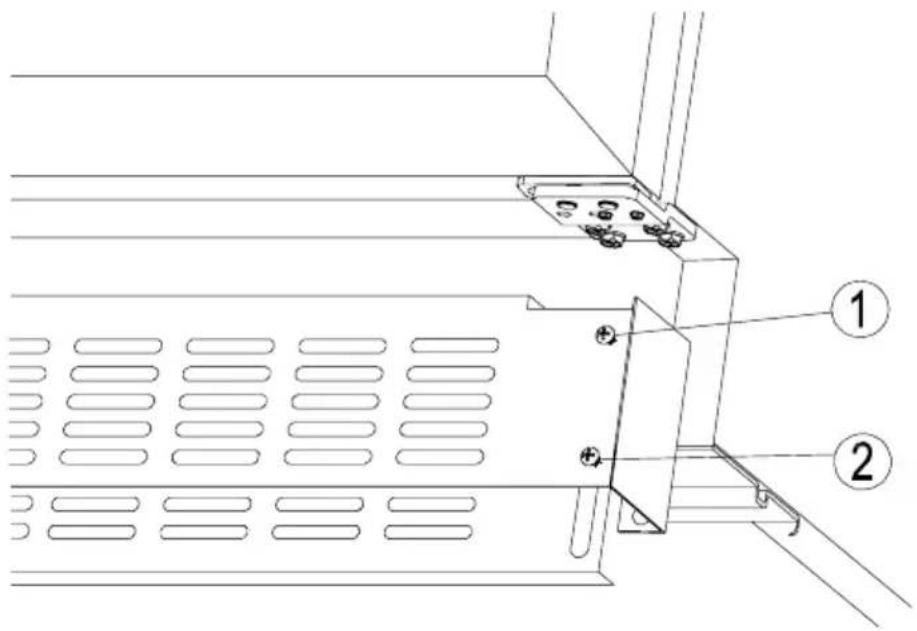

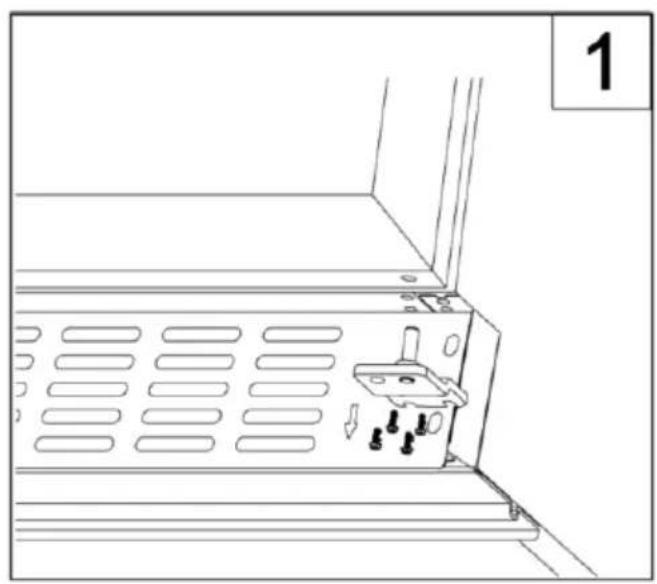

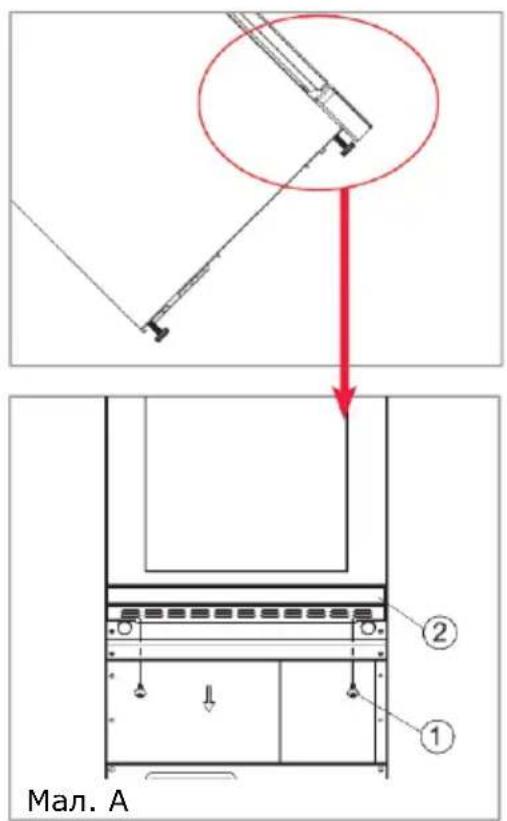

МОНТАЖ ЦОКОЛЯ 207

ГАРАНТИЯ, ОБСЛУГОВУВАННЯ ПІСЛЯ ПРОДАЖУ 208

ГАРАНТИЯ 208

Dear customer,

Від сьогодні щоденні обов'язки стануть легшими, ніж будь-коли. Цей пристрій Апоїєднує виняткову легкість у користуванні та досконалу ефективність. Після прочитання цієї інструкції, обслуговування не буде проблемою.

Устаткування, випущене з заводу, було ретельно перевірено перед упаковкою з точки зору безпеки та функціональності на контрольно-випробуваль- них стендах.

Будь ласка, уважно ознайомтеся з даною інструкцією з експлуатації перед ввімкненням пристрою. Дотримання вказівок, що містяться у ній, дозволить уникнути неправильної експлуатації. Інструкцію необхідно зберігати у легкодоступному місці.

Необхідно чітко дотримуватись положень інструкції з експлуатації, щоб уникнути нещасних випадків.

3 повагою

Amica

ВАЖЛИВА ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

- Для забезпечення безпеки та зменшення ризику травм або ураження електричним струмом дотримуйтесь усіх перелічених нижче запобіжних заходів.

- Цей прилад призначений для побутового використання в приміщенні та подібних застосувань, таких як:

– фермерські господарства та клієнти в готелях, мотелях та інших житлових приміщеннях;

- умови типу «ліжко та сніданок»;

– кухонні зони для персоналу в магазинах, офі- сах та інших робочих приміщеннях;

– громадське харчування та подібні застосування поза роздрібною торгівлею.

- Приладом повинні керувати щонайменше 2 особи.

- Переконайтеся, що вилка легко доступна для відключення від мережі.

- Дітям віком від 3 до 8 років дозволяється за- вантажувати та розвантажувати холодильні прилади.

- Виробник залишає за собою право вносити у пристрій зміни, що не впливають на його функціонування.

- Виробник не несе відповідальності за збитки, викликані недотриманням правил, наведених в цій інструкції.

- Збережіть дану інструкцію для використання її у майбутньому або передачі наступному влас-нику.

- Дане обладнання не призначене для використання особами (включаючи дітей) з обмеженими фізичними, сенсорними або психічними можливостями, особами без відповідного досвіду або незнайомими з пристроєм, окрім випадків, коли це відбувається під наглядом інших

осіб або відповідно до інструкції з експлуатації обладнання, переданої особою, відповідальною за їхню безпеку.

- Потрібно звернути особливу увагу на те, щоб залишені без нагляду діти не користувалися пристроєм. Не дозволяйте дітям гратися з пристроєм. Не дозволяйте їм сідати на елементи, що висуваються, і повисати на дверях.

- Пристрій працює належним чином при температурі навколишнього середовища, вказаній у таблиці з технічною специфікацією. Не дозволяється використовувати його у підвалах, передпокоях, а восени і взимку - в неопалюваних дачних приміщеннях.

- Під час установки, переміщення, підіймання пристрою не слід братися за ручки дверей, тягнути за конденсатор, розташований у задній частині холодильника, і торкатися блоку компресора.

- Щоразу перед початком операцій, пов'язаних з доглядом, з розетки електромережі слід витягнути штепсель. Не слід тягнути за шнур, братися потрібно безпосередньо за корпус штепселя.

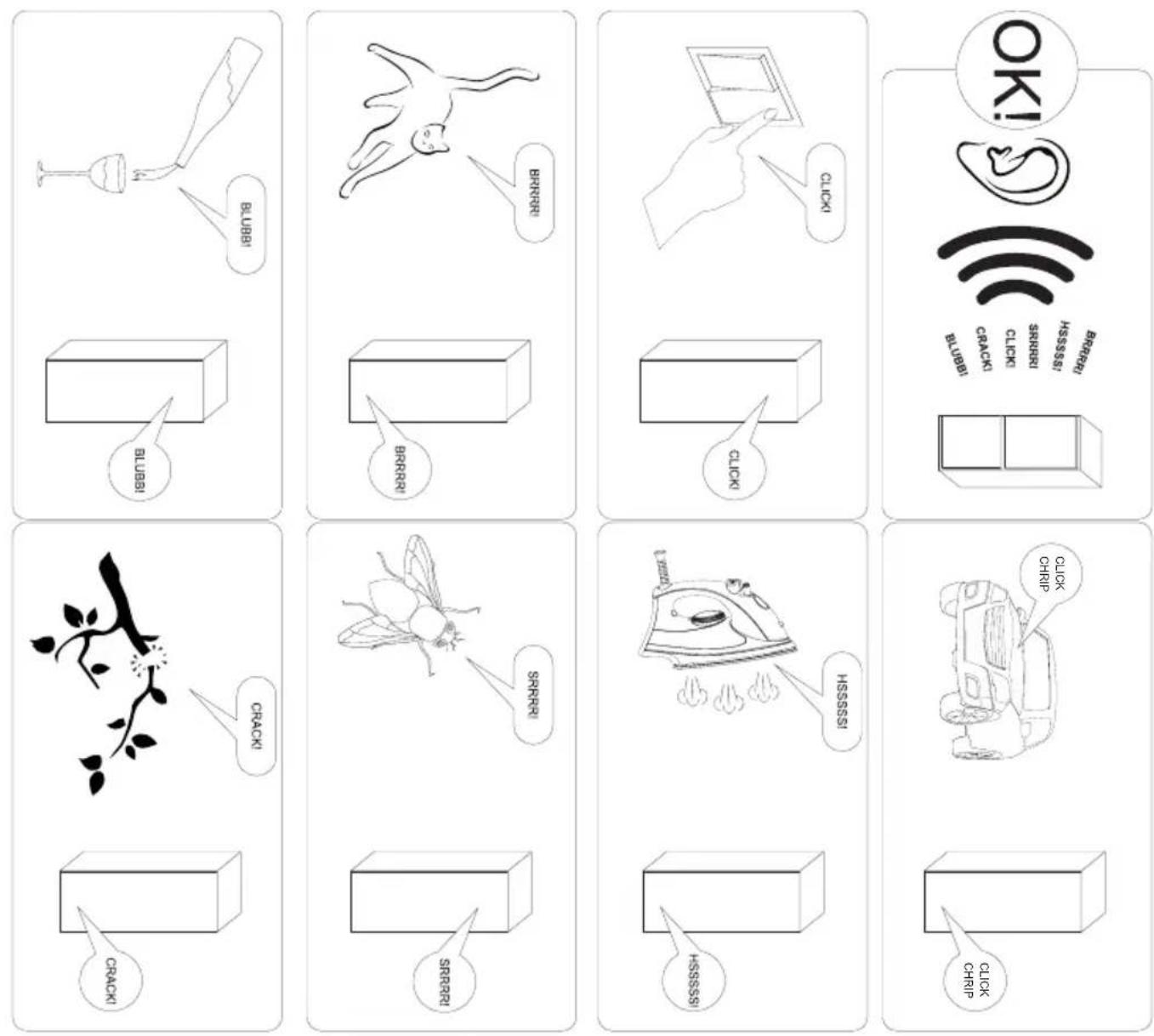

- Звуки на зразок потріскування або клацання, що видає холодильник, викликані розширенням і усадкою елементів внаслідок перепадів температури.

- З міркувань безпеки не дозволяється самостійно ремонтувати пристрій. Ремонти, виконані особами, що не мають відповідних кваліфікацій, можуть становити серйозну небезпеку для користувача пристрою.

- Необхідно слідкувати, щоб не пошкодити холодильний контур, наприклад, внаслідок пробиття каналів випаровувача із холодоагентом або трубок. У разі витікання холодоагенту він може загорітися. У випадку потрапляння холодоагенту в очі, їх слід промити чистою водою і негайно звернутися за медичною допомогою.

- Якщо провід живлення буде пошкоджено, його

необхідно замінити у спеціалізованому сервіс- ному центрі.

• Пристрій слід повністю відімкнути від мережі електроживлення (витягнувши штепсель з розетки) на час виконання таких дій, як очищення, операцій з догляду або зміни розташування.
• Цей пристрій може використовуватися дітьми у віці 8 років і старше, особами з обмеженими фізичними, сенсорними або розумовими здібностями, а також з відсутністю досвіду і знань, якщо вони перебувають під наглядом або отримали інструкції про те, як використовувати пристрій безпечно, і ознайомлені з ризиком, пов'язаним з використанням пристрою. Діти не повинні гратися з приладом. Очищення і сервісне обслуговування устаткування не повинні виконуватися дітьми, якщо вони молодші восьми років і не перебувають під наглядом компетентної особи.

- Не використовуйте для чищення пристрою пару

- Зберігайте пристрій і його з'єднувальний ка- бель подалі від дітей віком до 8 років.

- Не опускайте з'єднувальний кабель або вилку у воду.

- Тримайте кабель подалі від нагрітої поверхні.

- Не дозволяйте, щоб кабель звисав з краю стола або стільниці.

- Не використовуйте електричних пристроїв все- редині камери.

- Не використовуйте пристроїв для прискорення розморожування.

- Регулярно очищайте вентиляційні отвори пристрою (у разі вбудованих або встановлюваних під стільницею пристроїв).

- Цей пристрій не призначений для роботи з часовими електронними програматорами або іншими пристроями для безпосереднього або дистанційного відключення живлення.

- У разі випадкового розливу рідини на електричні компоненти негайно відключіть пристрій

від джерела живлення.

• Під час монтажних операцій необхідно переконатися, що шнур живлення не придавлений і не пошкоджений.
• Перед утилізацією пристрою необхідно привести його в непридатний для використання стан. Це означає, що потрібно від'єднати його від джерела живлення і відрізати шнур живлення. Щоб діти або тварини не потрапили в пастку в пристрої, зніміть двері, завіси і замки.
• Примітка: Якщо у пристрої немає камери , це означає, що цей холодильний пристрій не підходить для заморожування харчових про- дуктів.
• Мінімальний період, протягом якого будуть доступні запасні частини, необхідні для ремонту обладнання, становить 7 або 10 років залежно від типу і призначення запасної частини відповідно до Регламенту Комісії (ЄС) 2019/2019.
• Список запасних частин і порядок їх замовлення описані на веб-сайтах виробника, імпортера або уповноваженого представника.

УСТАНОВЛЕННЯ І УМОВИ РОБОТИ ПРИСТРОЮ

• Підключіть пристрій до джерела живлення через 24 години після розпакування і установки в призначеному для нього місці.
• Виріб слід розпакувати, усунути клейкі стрічки, що утримують двері та оснащення. Залишки клею можна усунути м'яким миючим засобом
• Внутрішню частину холодильника камери, а також елементи оснащення слід вимити водою кімнатної температури з додаванням рідини для миття посуду, після чого витерти і висушити.
• Холодильник камерою слід розмістити на рівній горизонтальній і міцній основі, у сухому провітрюваному приміщенні, подалі від прямого сонячного проміння та джерел тепла, таких як плита, радиатор центрального опалення, труба системи центрального опалення, система гарячого водопостачання та ін.
• На зовнішніх поверхнях виробу може залишитися захисна плівка, її слід усунути.
• Слід забезпечити розміщення виробу у горизонтальному положенні за допомогою 2-х регульованих опор (Рис. 1).

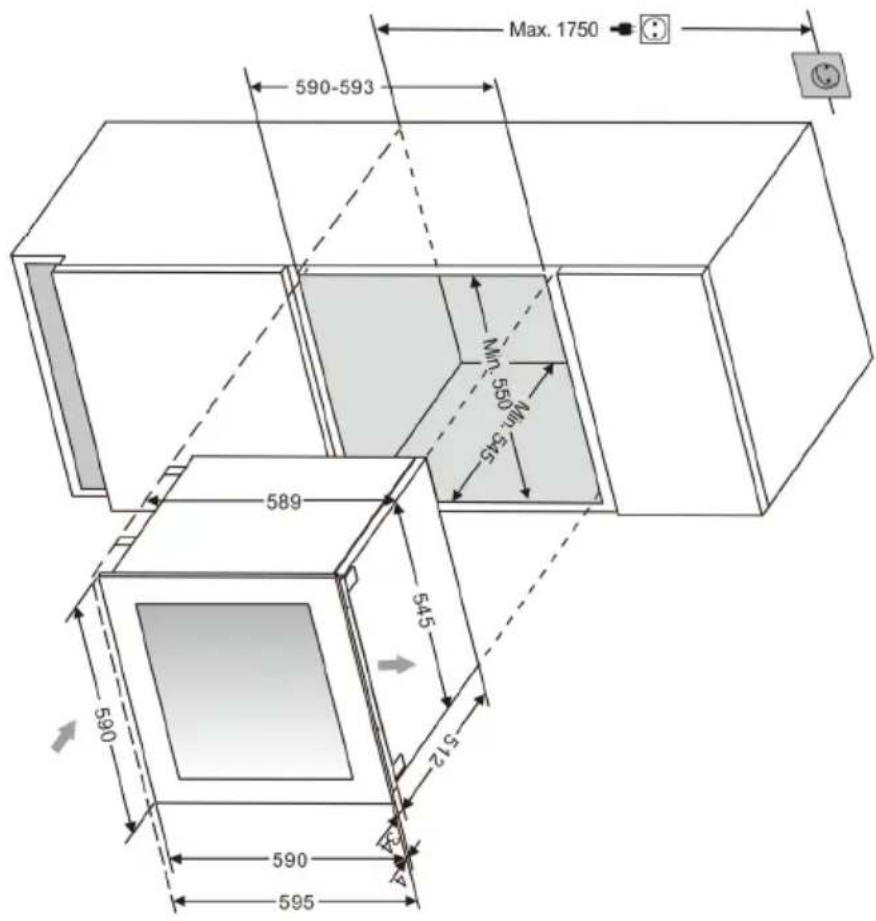

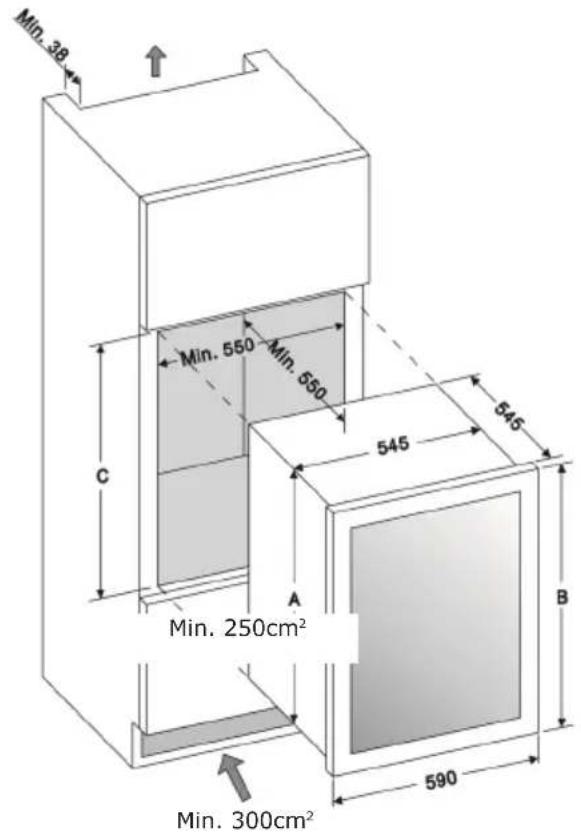

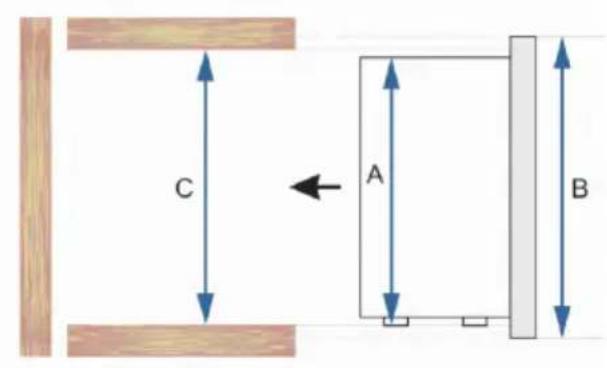

• Залиште вільне місце збоку і ззаду пристрою (див. монтажне креслення).

• Переконайтеся, що вмонтування пристрою не призведе до перекриття вентиляційної гратки, розташованої в нижній частині холодильника.

• Після першого увімкнення пристрою може з'явитися специфічний запах. Він зникне, коли внутрішня частина пристрою охолоне.
• При першому увімкненні компресор пристрою буде працювати безперервно до тих пір, поки бажаної температури не буде досягнуто всередині холодильника.
• Після від'єднання джерела живлення повторне підключення рекомендується виконувати не раніше ніж через 5 хвилин. Це зменшить ризик пошкодження компресора.
• На обраних моделях правильна температура буде відображатися на дисплеї тільки через кілька годин після того, як холодильник буде увімкнено.
• Пристрій слід підключити до мережі змінного струму 220-240В, 50Гц, через правильно встановлену розетку із заземленням і за-побіжником 10 А.
• Заземлення пристрою вимагається положеннями законодавства. Виробник не несе жодної відповідальності за шкоду, завдану людям або майну внаслідок невиконання обов'язку відповідно до цього положення.
• Не дозволяється використання перехідників, багатомісних розеток (розгалужувачів), двожильних подовжувачів. У разі необхідності застосування подовжувача використовувати можна лише подовжувач із захисним контактом з однією розеткою, що має сертифікат безпеки VDE/GS.
• У разі використання подовжувача (із захисним контактом, що має знак безпеки), його розетка повинна знаходитися на безпечній відстані від раковин, у місці, захищеному від витікання води і стічних вод.
• Необхідно забезпечити можливість від'єднання пристрою від мережі живлення за допомогою двополюсного вимикача або шляхом витягання електропроводу з розетки.

Кліматичний клас

Інформація про кліматичний клас пристрою наведена на заводсько- му щитку. Вона вказує, при якій температурі навколишнього сере- довища (тобто приміщення, в якому використовується) виріб пра- цює оптимально (правильно).

Кліматичний клас
Дозволена температура навколишнього середовища

SN	розширена помірна	Холодильний пристрій призначений для використання при температурі навколишнього середовища від 10°C до 32°C
N помірна		Холодильний пристрій призначений для використання при температурі навколишнього середовища від 16 °C до 32°C
ST субтропічна		Холодильний пристрій призначений для використання при температурі навколишнього середовища від 16 °C до 38 °C
T тропічна		Холодильний пристрій призначений для використання при температурі навколишнього середовища від 16 °C до 43 °C

ПРАКТИЧНІ ПОРАДИ

- Якщо світло всередині пристрою залишається увімкненим, слід пам'ятати, що температура всередині пристрою буде вище.

- Температура всередині пристрою залежить від кількості і типу пляшок з вином, що зберігаються в ньому.

- Щоб гарантувати безпеку користувача і високу якість вина, що зберігається, не встановлюйте пристрій в сирих приміщеннях.

- Зберігайте пляшки з вином у спеціально відведених місцях.

- Холодильник має обмежену місткість, не перевищуйте встановлену кількість пляшок (див. паспорт виробу).

- Не відкривайте двері холодильника, якщо в цьому немає необхідності.

- Не накривайте полиці алюмінієвою фольгою або іншим матеріалом. Це блокує циркуляцію повітря всередині пристрою.

- Щоб уникнути пошкодження прокладки дверей перед тим, як ви- тягнути полиці, переконайтеся, що двері повністю відкриті. По- лиці слід вставляти до упору, інакше полиця може деформувати прокладку, що може привести до її повного пошкодження.

- Не висувайте завантажені полиці за допустимі межі (близько 1/3 довжини полиці).

- Цей пристрій призначений для зберігання пляшок з вином, не використовуйте його для інших цілей.

- Незмінність температури має дуже важливе значення при зберіганні вина.

- Виставлення холодильника на сонце, великі коливання температури, висока вологість і вібрації можуть привести до того, що вино стане непридатним для споживання.

- У періоди високої вологості на зовнішніх поверхнях скляних две- рей можуть з'являтися конденсована водяна пара. Щоб цього уникнути, рекомендується встановити пристрій в сухому, добре провітрюваному приміщенні.

- Вибрані моделі мають зовнішню ручку, яку потрібно пригвинтити самостійно. Не використовуйте для цього електричні інструменти (рис. 3). Легко потягнути ущільнювач дверей в сторону і вставити гвинти на внутрішній стороні дверей. Вирівняти ручку з отворами на зовнішній стороні дверей і затягнути гвинти за допомогою викрутки. Встановити на місце ущільнювач дверей.

- Максимальна місткість пристрою вказана в паспорті виробу, який надається разом з холодильником. Ця місткість вказана для стандартних пляшок Bordeaux 0,75 л.

- Вибрані моделі мають захист від перекидання пристрою. Встановіть його відповідно до доданої схеми (рис. 6*).

- Цей холодильний пристрій призначений для використання як вбудований пристрій.

- Щоб досягти найкращого рівня збереження харчових продуктів протягом найдовшого можливого періоду та уникнути їх марнування, розмістіть продукти, як показано на малюнку 12. Крім того, цей малюнок ілюструє розміщення шухляд, кошиків та полиць, яке дозволяє найбільш ефективно використовувати енергію холодильним пристроєм.

- Зберігання харчових продуктів у відповідних умовах та температурі продовжить термін їх зберігання та оптимізує споживання електроенергії. Діапазон відповідних температур повинен бути вказаний на упаковці або етикетках харчових продуктів.

*В залежності від моделі

РОЗПАКУВАННЯ

На час транспортування забезпечено захист пристрою від пошко-дження. Після розпакування обладнання, будь ласка, подбайте про утилізацію елементів упаковки безпечним для навколишнього середовища способом. Усі матеріали, використані для па- кування, є безпечними для навколишнього середовища та підлягають 100% переробці і позначені відповідним символом.

Увага! Пакувальні матеріали (поліетиленові мішки, шматки пінополістиролу і т.д.) у ході розпакування слід тримати у недоступному для дітей місці.

УТИЛІЗАЦІЯ ЗНОШЕНОГО ОБЛАДНАННЯ КОРИСТУВА- ЧАМИ

Даний пристрій відповідно до Єв- ропейської директиви 2012/19/ЄС. Це маркування означає, що даний пристрій, після завершення експлу- атації, не можна викидати разом з іншими побутовими відходами. Користувач зобов'язаний здати його у відповідний пункт збору від- ходів електричного та електронного обладнання. Пункти збору, у т.ч. місцеві та районні пункти, утворюють відповідну систему, що дозволяє зда- ти цей пристрій. Відповідне поводження з використаним елек- тричним та електронним обладнанням дозволяє уникнути шкідливих для здоров'я людини і навко- лишнього середовища наслідків, які можуть бути спричинені наявністю небезпечних компонентів та неправильним зберіганням і переробкою тако- го обладнання.

ЕЛЕМЕНТИ КЕРУВАННЯ

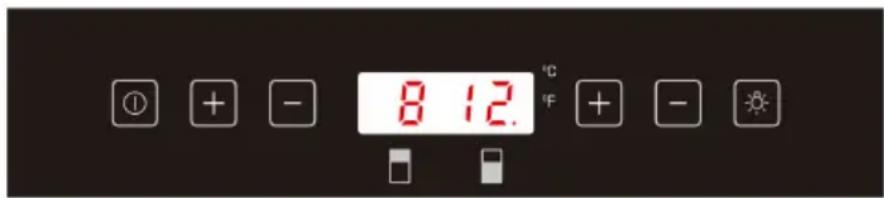

Елементи керування - одна і дві зони

Панель керування показана на малюнку 4. Також показано нижче:

Одна зона

① 12. ℃ + - -

Дві зони

8 12. °C °F

① - Кнопка живлення
- Кнопка освітлення
+ - Кнопка "+"
- Кнопка "-"

Вмикання / вимикання живлення

Щоб увімкнути холодильник для вина, натисніть і утримуйте кнопку живлення протягом 1 секунди.

Щоб вимкнути холодильник для вина, натисніть і утримуйте кнопку живлення протягом 5 секунд.

Зміна температури

• Натисніть кнопку «+» або «-», щоб відобразити бажану температуру на дисплеї.
• Значення за замовчуванням - 12 °C / 54 °F (для моделей з однією зоною).
• Стосується моделей з двома зонами: Для верхньої/лівої зони налаштування температури за замовчуванням становить 8 °C / 46 °F, а для нижньої/правої зони - налаштування температури за замовчуванням становить 12 °C / 54 °F.
• Щоб перевірити задану температуру, натисніть кнопку «+» або «-» в будь-який час, і встановлена температура буде блимати на світло-діодному дисплеї протягом 5 секунд.
• Коли холодильник для вина увімкнений, на дисплеї відображається поточна температура всередині.

Увага: Температура в нижній зоні повинна бути встановлена рівною або більшою, ніж у верхній зоні.

Вибір оптимальної температури

Найкраща температура зберігання для вина становить 13-15 °С, але вино також можна зберігати при температурі подачі. Це 15-17 °С для червоного вина і 12-13 °С для білого вина.

Внутрішнє освітлення

Виний холодильник має два варіанти внутрішнього освітлення. Щоб переключитися з одного варіанта на інший, натисніть і утримуйте кнопку освітлення протягом 5 секунд.

Режим дисплея - Цей режим залишить внутрішнє освітлення постійно увімкненим, дозволяючи вам бачити вміст винного холодильника в будь-який момент. Світловий індикатор засвітиться в режимі дисплея. Режим енергозбереження - Цей режим вмикає внутрішнє освітлення тільки коли двері відкриті.

Режим налаштувань

Деякі налаштування доступні лише у відповідному режимі

Зміна одиниці виміру температури з °F/°C і навпаки

Натисніть і утримуйте датчик + протягом 5 секунд, потім використовуйте датчики + та щоб змінити одиницю. Щоб підтвердити зміну, торкніться датчика ⊕ Утримуйте протягом 5 секунд, щоб вийти з режиму.

Інтенсивність підсвічування дисплея

Натисніть і утримуйте датчик+ протягом 5 секунд, потім торкніться датчика 📞один раз. Теперь використовуйте датчики 📂 для зміни інтенсивності підсвічування дисплея. За замовчуванням значення встановлено на d1. Щоб підтвердити зміну, торкніться датчика». Утримуйте + протягом 5 секунд, щоб вийти з режиму.

Інтенсивність підсвічування всередині пристрою

Натисніть і утримуйте датчик+ протягом 5 секунд, потім торкніться датчика ①двічі. Теперь використовуйте сенсори +, щоб змінити ін-тенсивність підсвічування всередині пристрою. За замовчуванням зна-чення встановлено на L3. Щоб підтвердити зміну, торкніться датчика». Утримуйте +протягом 5 секунд, щоб вийти з режиму.

Зміна звукових повідомлень

Натисніть ї утримуйте датчик ^+ протягом 5 секунд, потім торкніться датчика ☑ чотири рази. Теперь використовуйте датчики ☑ на ☑ ноб змінити звукові повідомлення. За замовчуванням встановлено S1, можливі варіанти:

S0: Звук датчиків УВІМК. / Звуковий сигнал ВИМК.

S1: Звук датчиків УВІМК. / Звуковий сигнал УВІМК.

Щоб підтвердити зміну, торкніться датчика ☑Утримуйте ☑протягом 5 секунд, щоб вийти з режиму.

Вологість усередині

Деякі моделі холодильників для вина оснащені системою підтримки оптимальної вологості в холодильнику. Заповніть контейнер системи вологи до 3/4 обсягу водою. Помістіть контейнер на рейки на верхню полицю, як показано на малюнку 2. Помістіть контейнер правильно, щоб не пролилася вода. Регулярно перевіряйте рівень води і при необхідності доливайте.

Дисплей температури

На дисплеї температури відображається поточна температура всереди- ні.

Дисплей блимає:

• При налаштуванні іншої температури
- Якщо внутрішня температура відрізняється на +/- 5° від заданої температури.

Це запобігає пошкодженню вмісту холодильника, якщо температура за- надто сильно зростає

Натисніть і утримуйте датчик ^+ протягом 5 секунд, потім торкніться датчика ^ⓦ х. Теперь використовуйте датчики ^+ а для встановлення тихого режиму (F0). Після досягнення необхідної температури пристрій працює без вентилятора. За замовчуванням холодильник для вина має встановлений цей режим.

Режим динамічного охолодження

Натисніть і утримуйте датчик ^+ протягом 5 секунд, потім торкніться датчика ^ⓦ х. Теперь використовуйте датчики ^♀ та для встановлення динамічного режиму (F1- половинний час, F2- повний час). Вентилятор поперемінно працює і відмикається для підтримки циркуляції повітря навіть при досягненні бажаної температури. Це забезпечує постійну і рівномірну вологість і температуру в холодильнику і створює ідеальні умови для тривалого зберігання вина.

Режим вихідні

В цьому режимі дисплей, внутрішнє освітлення і звукові сигнали відключені. Охолодження постійно підтримується.

Щоб активувати режим, одночасно натисніть і утримуйте кнопки живлення та освітлення протягом 5 секунд. Індикатор буде блимати чотири рази і підтвердить, що режим активований. Режим автоматично відмикається через 96 годин; для відключення режиму в будь-який час, одночасно натисніть і утримуйте кнопку живлення і освітлення протягом 5 секунд.

Температурний сигнал тривоги

Якщо температура підвищується або падає нижче певного діапазону, пролунає звуковий сигнал, і дисплей почне блимати. Причиною може бути:

- Холодильник ще не досяг заданої температури (після першого запуску).

- Була перерва в електропостачанні.

• Холодильник для вина перевантажений.

• Дверцята не зачинені належним чином.

Функція Push To Open\*

Функція активна, колі пристрій підключено до живлення. Злегка штовхніть дверцята всередину, дверцята трохи відчиняться, тоді ви зможете вільно їх відкрити. Не блокуйте дверцята під час автоматичного відкривання, це може призвести до пошкодження механізму. Не блокуйте штовхальний поршень – це малий елемент, відповідальний за відкривання дверцят. Якщо поршень через блокування унеможливить закриття дверцят, відключіть пристрій від живлення і приблизно через 10 секунд поршень повинен повернутися до правильного положення. Система відкривання дверцят працює правильно після спливу близько 3 секунд після закриття або відкриття дверцят. Якщо дверцята не вда- ёться відкрити одразу після їх закриття, зачекайте трохи часу.

Регулювання чутливості дверцят на натиск

Щоб'змінити чутливість дверцят на натиск при функції Push To Open, виконайте наступні дії:

• Відкрийте дверцята
- Поверніть гвинт у верхній центральній частині дверцят проти годинникової стрілки, щоб збільшити чутливість, і за годинниковою стрілкою, щоб зменшити чутливість
- Закрийте дверцята і перевірте, чи вони правильно відрегульовані

Надто сильне обертання гвинта в одному з напрямків може спричинити автоматичне відкриття дверцят навіть без їх штовхання або сильного закривання, або може спричинити те, що дверцята не відкриються навіть при сильному штовханні.

ЧИЩЕННЯ I

ТЕХОБСЛУГОВУВАННЯ

Перед чищенням і техобслуговуванням завжди відключайте пристрій від джерела живлення.

Зняття полиць

• Щоб зняти полиці з холодильника для вина, спочатку вийміть всі пляшки, а потім потягніть полицю вперед, поки вирізи з обох боків полиці не співпадуть з пластиковими язичками на обох боках камери (як показано на малюнку 5). Потім підніміть полицю вгору і вперед.
• Щоб вставити полицю, дійте в зворотному порядку.

Очищення

• Не використовуйте абразивні чистячі засоби і миючі засоби. Після миття обполосніть і ретельно висушіть.
• Очистіть корпус пристрою і дверні ущільнення водою за допомогою м'якого миючого засобу, ретельно висушіть після миття.
• Очистіть виріб зсередини розчином соди в теплій воді.
• Вимийте полиці окремо водою та миючим засобом. Не кладіть полиці в посудомийну машину.
• Панель управління і електричні деталі протріть вологою тканиною і ретельно просушіть перед підключенням пристрою до джерела живлення.
  • Після миття підключіть пристрій до джерела живлення.
• Якщо пристрій не використовуватиметься протягом більш трива- лого періоду часу, відключіть його від джерела живлення і ре- тельно промийте. Залиште дверцята відчиненими, щоб запобігти виникненню запаху або конденсації води.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

У разі виникнення будь-яких проблем, перед викликом сервісної служби перевірте поради з самодопомоги, щоб уникнути непотрібних відвідувань сервісної служби і витрат на обслуговування.

Якщо пристрій не працює, перевірте

• Чи ввімкнено пристрій в мережу живлення?
• Запобіжники або захисні вимикачі в будинку справні, а запобіжник в штепселі не запускається.
• Чи справна розетка? Щоб переконатися в справності розетки, підключіть до неї інший електроприлад.
• Температура навколишнього середовища повинна знаходитися в межах від 16 °C до 32 °C,

Якщо пристрій працює, але не дуже добре, перевірте

• Чи не перевантажено пристрій.
• Чи встановлений термостат на правильну температуру.
• Чи правильно зачинені дверцята.
• Чи добре прилягає ущільнення дверцят
• Чи достатньо вентиляції з боків і ззаду.
• Температура навколишнього середовища повинна знаходитися в межах від 16 °C до 32 °C,

Якщо пристрій видає шум, перевірте

• Чи є пристрій вирівняним і стабільним.
• Газовий холодоагент викликає шум, навіть якщо компресор не працює.
• Під час роботи пристрою вентилятор може працювати, навіть якщо компресор не працює.

Якщо освітлення не працює, перевірте

• Чи ввімкнено пристрій в мережу живлення?
• Запобіжники або захисні вимикачі в будинку справні, а запобіжник в штепселі не запускається.
• Кнопка освітлення не знаходиться у вимкненому положенні.

Увага:

Світлодіодне освітлення не може бути замінено без виклику сервісної служби

Якщо дверцята не зачинені належним чином, перевірте

• Чи є пристрій вирівняним і стабільним.
• Якщо дверцята знімалися, вони можуть бути неправильно встановлені.
  • Дверне ущільнення забруднено.
• Полиці не вставлено правильно.

Якщо на дисплеї відображаються «Е1» або «Е2»,

- Пошкодження датчика температури. Зверніться в сервісну службу

EPREL

Більш детальна інформація про продукт доступна у базі даних Євросоюзу щодо продукції, яка підлягає енергетичному маркуванню (EPREL) на веб-сайті https://eprel.ec.europa.eu. Інформацію можна отримати, відсканувавши QR-код з енергетичної етикетки або ввівши модель продукту з енергетичної етикетки в пошуковій системі EPREL https://eprel.ec.europa.eu/

МОНТАЖ ЦОКОЛЯ

Монтаж повинні виконувати принаймні дві кваліфіковані особи. За- хистіть місце під дверима рушником або картоном під час монтажу. Під час встановлення не нахиляйте пристрій більш ніж на 45°. Після нахилу пристрою зачекайте щонайменше 8 годин, після чого можете ввімкнути пристрій.

1. Відкрутіть гвинти, що кріплять цоколь і нижній кронштейн (Мал. А).
2. Вставте защіпки в скляній частині цоколя в отвори у верхній частині металевого цоколя. Розташуйте цоколь таким чином, щоб отвори у внутрішньому краї секції цоколя зі скляним фасадом були на одному рівні з отворами в металевому цоколі. Повторно вкрутіть гвинти (2) (Мал. В)

ОБСЛУГОВУВАННЯ ПІСЛЯ

ПРОДАЖУ

Гарантія

Гарантійні послуги згідно з гарантійним талоном. Виробник не відповідає за жодні збитки, викликані неправильним використанням виробу.

Сервіс

• Виробник устаткування рекомендує, щоб всі ремонтні і регулювальні роботи виконувалися заводською сервісною службою або авторизованою сервісною службою виробника. З міркувань безпеки не дозволяється самостійно ремонтувати пристрій.
• Ремонти, виконані особами, що не мають відповідних кваліфікацій, можуть становити сернозну небезпеку для користувача пристрою.
• Мінімальний гарантійний термін на пристрій, пропонований виробником, імпортером або уповноваженим представником, зазначений у гарантійному талоні.
• Пристрій втрачає свою гарантію в результаті самовільної адаптації, змін, порушення пломб або інших заходів захисту обладнання або його частин, а також інших самовільних втручань в устаткування, які не відповідають інструкції з експлуатації.

Запит на ремонт і допомога в разі несправності

Якщо пристрій потребує ремонту, зверніться в сервісний центр. Адреса сервісного центру і контактний телефон вказані в гарантійному талоні. Перед зверненням необхідно підготувати серійний номер пристрою, він вказаний в заводській табличці. Для зручності запишіть його нижче:

Декларація виробника

Цим виробник заявляє, що виріб задовольняє основні вимоги перелічених нижче європейських директив:

• директива щодо низьковольтного обладнання 2014/35/EC
• директива щодо електромагнітної сумісності 2014/30/EC
- директиви про екологічну конструкцію обладнання 2009/125/EC
• директива RoHS 2011/65/EC

тому виріб маркується знаком відповідності сі отримав декларацію відповідності, яку можна пред'являти органам, які контролюють ринок.

590 590 595 590 589 512 545 Min 560-565 Min 560-563 Max. 1750

min.200cm² 560-568 550-560 545 448 448-452 18 455 590 Min.250cm²

WK 341 200 S
WCBLK54B24.1 / WBA 2455 DB /

UA: Цоколь під холодильником повинен бути вирізаний відповідним чином. Скляні дверцята приладу повинні бути вирівняні з передньою частиною меблів. Щоб забезпечити стабільність, слід повертати регульовані ніжки, поки пристрій не торкнеться стільниці. Цей пристрій було розроблено для встановлення під кухонними стільницями висотою від 820 до 890 мм, використовуйте регульований цоколь, щоб закрити передні ніжки пристрою.

Min. 38 C Min. 550 Min. 550 545 545 B Min. 250cm² 590 Min. 300cm²

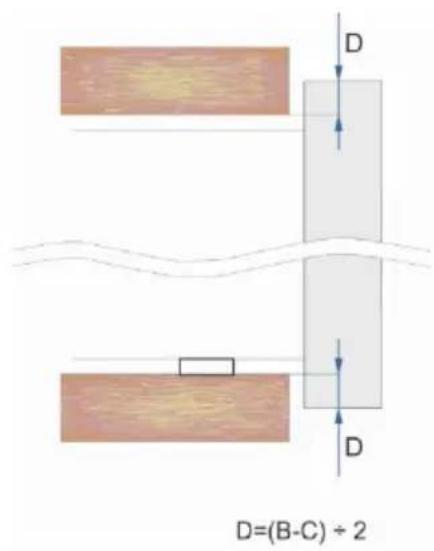

D D=(B-C) ÷ 2

C A B

	A [mm] B	[mm] C [mm]
WCB1K54B24.1 / WBA 2455 DB / WK 341 200 S	448 45	5 450
WCB1K60B40.1 / WBA 4060 DB / WK 341 210 S / WCB2K60B36.1 / WK 341 212 S	588 59	5 590
WK 341 220 S	878 88	5 880

EN:

- Через те, що пристрій повністю вбудовується, перед встановленням необхідно підготувати вентиляційний канал, що проходить від підлоги, позаду пристрою, до самої верхньої частини меблів. Між стіною приміщення та пристроєм не повинно бути меблевої стінки (має залишатися вільний простір). Вентиляційна решітка повинна мати площу мінімум 250 см²

- Щоб гарантувати правильну роботу пристрою, вентиляційні отвори ніколи не повинні бути закриті. Вентиляційну решітку слід регулярно чистити.

UA - Автоматична вентиляція (залежно від моделі)

Пристрій має вбудовану систему вентиляції, яка автоматично розподіляє тепле повітря, що генерується ззаду. Впуск повітря знаходиться під дверцятами пристрою, а вихід гарячого повітря - зверху дверцит. Для досягнення оптимальної продуктивності вхідні та вихідні вентиляційні отвори не можна блокувати або закривати. Також важливим є регулярне очищення від відкладень пилу.

UA- Регулювання цоколя (в залежності від моделі)

Вибрані моделі пристроїв мають попередньо вмонтований цоколь. Спочатку одна частина цоколя знаходиться за другою. Процес регулювання не є складним, дотримуйтесь кроків, описаних нижче:

1. Викрутіть верхні гвинти (1), розташовані з обох боків цоколя
2. Ослабте або вийміть нижні гвинти (2) з обох боків цоколя. Недостатне відкручування може призвести до пошкодження цоколя
3. Обережно опустити цоколь на відповідну висоту
4. Вкрутіть верхні гвинти (1) і затягніть їх. Затягніть нижні гвинти (2).

UA-ЗМИНА НАПРЯМКУ ВІДКРИВАННЯ ДВЕРЕЙ

WK 348 100-1*
