Тип продукту	Зовнішній бездротовий мережевий роутер
Бренд	MikroTik
Модель	BaseBox 5
Розміри (прибл.)	224 x 224 x 58 мм
Вага	0,7 кг
Живлення	PoE (Power over Ethernet) з вбудованим інжектором, блок живлення 24V
Бездротове з'єднання	Wi-Fi 5 ГГц, зовнішня антена SMA
Операційна система	RouterOS (рекомендується оновлення до v7.10.1)
Порти	1 порт Ethernet 10/100
Монтаж	На зовнішньому стовпі
Робоча температура	-30°C до +70°C
Основні функції	Точка доступу, роутер, бездротовий міст, клієнт CPE
Початкова настройка	Через інструмент WinBox (мережеве сусідство)
Догляд та чищення	Протирати м'якою сухою тканиною; уникати вологи
Безпека	Встановлення кваліфікованим фахівцем; мінімальна відстань 375 см від тіла
Запчастини та ремонтопридатність	Не підлягає ремонту користувачем; запчастини відсутні
Відповідність	Клас A, FCC, IC, CE
Виробник	Mikrotikls SIA, Unijas 2, Рига, Латвія, LV1039

Часті запитання - BaseBox 5 Mikrotik

Як налаштувати BaseBox 5 вперше?

Зніміть верхню кришку, щоб підключити антену, потім нижню кришку, щоб під'єднати кабель Ethernet до інжектора PoE. Під'єднайте інжектор до ПК і використовуйте інструмент WinBox, щоб знайти пристрій у вкладці 'Neighbors'. Натисніть на MAC-адресу (логін: admin, без пароля) та налаштуйте країну та пароль.

Яка версія RouterOS рекомендується для відповідності?

Обов'язково оновіть до RouterOS v7.10.1 або останньої версії, щоб дотримуватися місцевих норм.

Чи можна використовувати будь-яку антену з BaseBox 5?

Так, пристрій має роз'єм SMA для зовнішньої антени. Ви повинні налаштувати коефіцієнт підсилення антени в меню Quickset, щоб залишатися в межах місцевих обмежень EIRP.

Як оновити програмне забезпечення пристрою?

Завантажте пакети зі сторінки продукту на mikrotik.com, потім використовуйте WinBox для їх встановлення через меню 'Files' або 'System/Update'.

Яких заходів безпеки слід дотримуватися?

Встановлюйте пристрій на відстані не менше 375 см від будь-якої особи. Використовуйте лише надане джерело живлення. Встановлення повинен виконувати кваліфікований фахівець.

Чи підходить BaseBox 5 для використання всередині приміщення?

Ні, ця модель призначена для зовнішнього монтажу на стовпі. Вона стійка до погодних умов, але потребує професійного встановлення.

Як скинути пристрій до заводських налаштувань?

Утримуйте кнопку Reset (розташовану під кришкою) приблизно 10 секунд, поки індикатор не блимне. Відпустіть, щоб відновити заводські налаштування.

Які типи кабелів використовувати для живлення PoE?

Використовуйте кабель Ethernet категорії 5e або вище. Наданий інжектор PoE підтримує до 24V. Під'єднайте блок живлення до стандартної розетки.

Чи підтримує BaseBox 5 частоти 2,4 ГГц?

Ні, BaseBox 5 працює лише в діапазоні 5 ГГц (5150-5250 МГц). Для внутрішнього використання в цьому діапазоні діють обмеження.

Де я можу знайти повний посібник користувача?

Повний посібник доступний онлайн за адресою mt.lv/um-fr або за допомогою сканування QR-коду на пристрої. Ви також можете завантажити PDF з цієї сторінки.

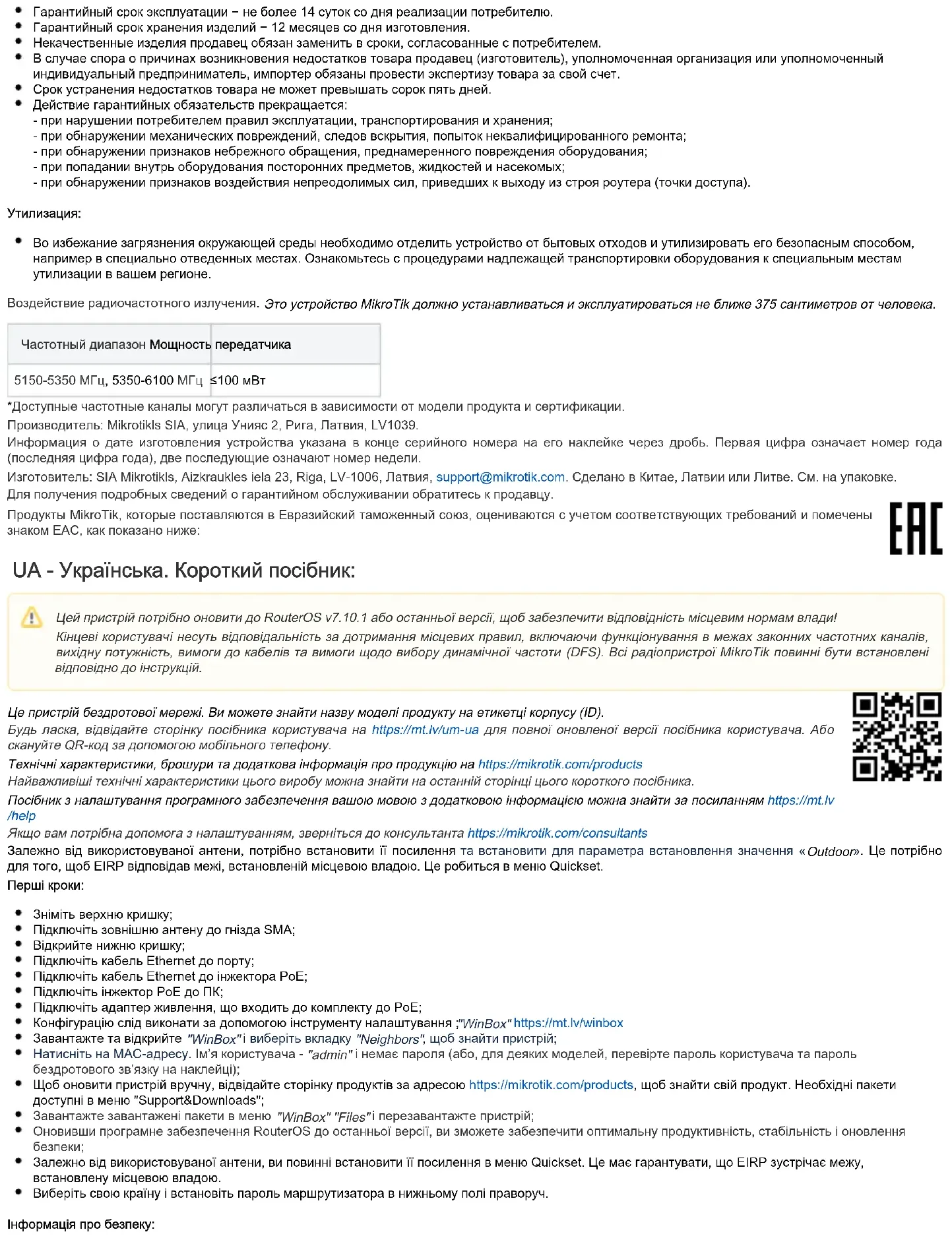

ПОСІБНИК КОРИСТУВАЧА BaseBox 5 Mikrotik

UA - Українська. Короткий посібник:

Цей пристрій потрібно оновити до RouterOS v7.10.1 або останньої версії, щоб забезпечити відповідність місцевим нормам влади! Кінцеві користувачі несуть відповідальність за дотримання місцевих правил, включаючи функціонування в межах законних частотних каналів, вихідну потужність, вимоги до кабелів та вимоги щодо вибору динамічної частоти (DFS). Всі радіопристрої MikroTik повинні бути встановлені відповідно до інструкцій.

Це пристрій бездротової мережі. Ви можете знайти назву моделі продукту на етикетці корпусу (ID).

Будь ласка, відвідайте сторінку посібника користувача на https://mt.lv/um-ua для повної оновленої версії посібника користувача. Або скануйте QR-код за допомогою мобільного телефону.

Технічні характеристики, брошури та додаткова інформація про продукцію на https://mikrotik.com/products

Найважливіші технічні характеристики цього виробу можна знайти на останній сторінці цього короткого посібника.

Посібник з налаштування програмного забезпечення вашою мовою з додатковою інформацією можна знайти за посиланням https://mt.lv/help

Якщо вам потрібна допомога з налаштуванням, зверніться до консультанта https://mikrotik.com/consultants

Залежно від використовуваної антени, потрібно встановити її посилення та встановити для параметра встановлення значення «Outdoor». Це потрібно для того, щоб EIRP відповідав межі, встановленій місцевою владою. Це робиться в меню Quickset.

Перші кроки:

• Зніміть верхню кришку;
  • Підключіть зовнішню антену до гнізда SMA;
  • Відкрийте нижню кришку;
• Підключіть кабель Ethernet до порту;
  • Підключіть кабель Ethernet до інжектора PoE;
  • Підключіть інжектор PoE до ПК;
• Підключіть адаптер живлення, що входить до комплекту до PoE;
• Конфігурацію слід виконати за допомогою інструменту налаштування ;"WinBox" https://mt.lv/winbox
• Завантажте та відкрийте "WinBox" і виберіть вкладку "Neighbors", щоб знайти пристрій;
• Натисніть на MAC-адресу. Ім'я користувача - "admin" і немає пароля (або, для деяких моделей, перевірте пароль користувача та пароль бездротового зв'язку на наклейці);
• Щоб оновити пристрій вручну, відвідайте сторінку продуктів за адресою https://mikrotik.com/products, щоб знайти свій продукт. Необхідні пакети доступні в меню "Support&Downloads";
• Завантажте завантажені пакети в меню "WinBox" "Files" і перезавантажте пристрій;
• Оновивши програмне забезпечення RouterOS до останньої версії, ви зможете забезпечити оптимальну продуктивність, стабільність і оновлення безпеки;
• Залежно від використовуваної антени, ви повинні встановити її посилення в меню Quickset. Це має гарантувати, що EIRP зустрічає межу, встановлену місцевою владою.
• Виберіть свою країну і встановіть пароль маршрутизатора в нижньому полі праворуч.

Інформація про безпеку:

• Перш ніж працювати з будь-яким обладнанням MikroTik, усвідомте небезпеку, пов'язану з електричними схемами, і ознайомтеся зі стандартними методам запобігання нещасним випадкам. Особа, що виконує роботи зі встановлення устаткування мусить бути ознайомлена із правилами роботи з мережевими системами, термінами та концепціями
  • Використовуйте тільки адаптер електроживлення та аксесуари, затверджені виробником, і які можна знайти в оригінальній упаковці цього виробу.
• Це обладнання має встановлювати навчений та кваліфікований персонал відповідно до цих інструкцій зі встановлення. Особа, що виконує роботи зі встановлення устаткування несе відповідальність за те, щоб встановлення обладнання відповідало місцевим і національним електричним нормам. Не намагайтеся розібрати, відремонтувати чи модифікувати пристрій.
• Цей виріб можна встановити на відкритому повітрі. Будь ласка, уважно прочитайте інструкції з монтажу перед початком установки. Якщо не використовувати правильне обладнання та конфігурацію або дотримуватися правильних процедур, це може призвести до небезпечної ситуації для людей та пошкодження системи.
• Ми не можемо гарантувати відсутність нещасних випадків або пошкоджень через неправильне використання пристрою. Використовуйте цей продукт обережно та на свій страх і ризик!
• Це продукт класу А. У домашньому середовищі цей виріб може спричиняти радіоперешкоди. В цьому випадку від користувача може знадобитися вжити відповідних заходів.
• У разі відмови пристрою, відключіть його від живлення. Найшвидший спосіб зробити це - від'єднавши адаптер живлення від розетки.

Вплив радіочастотного випромінювання: Це обладнання MikroTik відповідає нормам радіаційного опромінення FCC, IC та Європейського Союзу, встановленим для неконтрольованого середовища. Цей пристрій MikroTik слід встановлювати та експлуатувати не ближче 375 сантиметрів від вашого тіла, професіонала чи широкого загалу.

Виробник: Mikrotikls SIA, Unijas 2, Рига, Латвія, LV1039.

Робоча частота (Максимальна вихідна потужність): 5150-5250 МГц (23 дБм), 5250-5350 МГц (20 дБм), 5470-5725 МГц (27 дБм).

Справжнім Mikrotikls SIA заявляє, що маршрутизатор відповідає основним вимогам та іншим відповідним положенням директиви 2014/53/EC, а також суттєвим вимогам Технічного регламенту радіообладнання, затвердженого постановою Кабінету Міністрів України від 24 травня 2017 року № 355.

Для експлуатації в Україні необхідно отримати дозвіл на експлуатацію у порядку, затвердженому рішенням НКРЗІ від 01.11.2012 № 559, зареєстрованому в Міністерстві юстиції України 03.01.2013 за № 57/22589.
