| Тип продукту | Занурювальний насос |
| Бренд | STANLEY |
| Модель | STNP400 |
| Потужність | 400 Вт |
| Напруга живлення | 230 В ~ 50 Гц |
| Максимальна висота подачі | 8 м |
| Максимальна продуктивність | 9000 л/год |
| Максимальна температура води | 35 °C |
| Максимальна глибина занурення | 7 м |
| Висота залишкової води | 5 мм |
| Максимальний розмір твердих частинок | 5 мм |
| Клас захисту | IPX8 |
| Ізоляція двигуна | Клас F |
| Довжина кабелю | 10 м |
| Діаметр з'єднань | 25,4 / 31,75 / 38,1 мм |
| Вага нетто | 4,3 кг |
| Загальна вага (упакований) | 4,7 кг |
| Використання | Перекачування чистої або брудної води, що містить тверді частинки розміром до 5 мм |
| Обслуговування | Промивати чистою водою після кожного використання; регулярно перевіряти поплавок рівня; захищати від морозу |
| Безпека | Ніколи не працювати насуху; підключати до розетки з диференційним вимикачем 30 мА; не перекачувати займисті або токсичні рідини |
| Основні частини | Приймальна сітка, напірний патрубок, перехідник напору, корпус насоса, ручка, поплавковий вимикач, затискач кабелю, складні ніжки, пробка для видалення повітря, електричний кабель |
Часті запитання - STNP400 STANLEY
Питання користувачів про STNP400 STANLEY
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого занурювальний насос у форматі PDF безкоштовно! Знайдіть свій посібник STNP400 - STANLEY і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. STNP400 бренду STANLEY.
ПОСІБНИК КОРИСТУВАЧА STNP400 STANLEY
1 УКАЗАНИЯ ЗА БЕЗОПАСНОСТ
3.1 МЕРКИ ЗА БЕЗОПАСНОСТ: НЕ ПРАВЕТЕ ТОВА
3.2 МЕРКИ ЗА БЕЗОПАСНОСТ: ЗАДЪЛЖЕНИЯ ЗА БЕЗОПАСНОСТ
A8 Нлектріко калώδιο
6 ΕΓΚΑΤΑΣΤΑΣΗ
Προσοχή - κίνδυνος!
11 ПОИСК НЕИСПРАВНОСТЕЙ

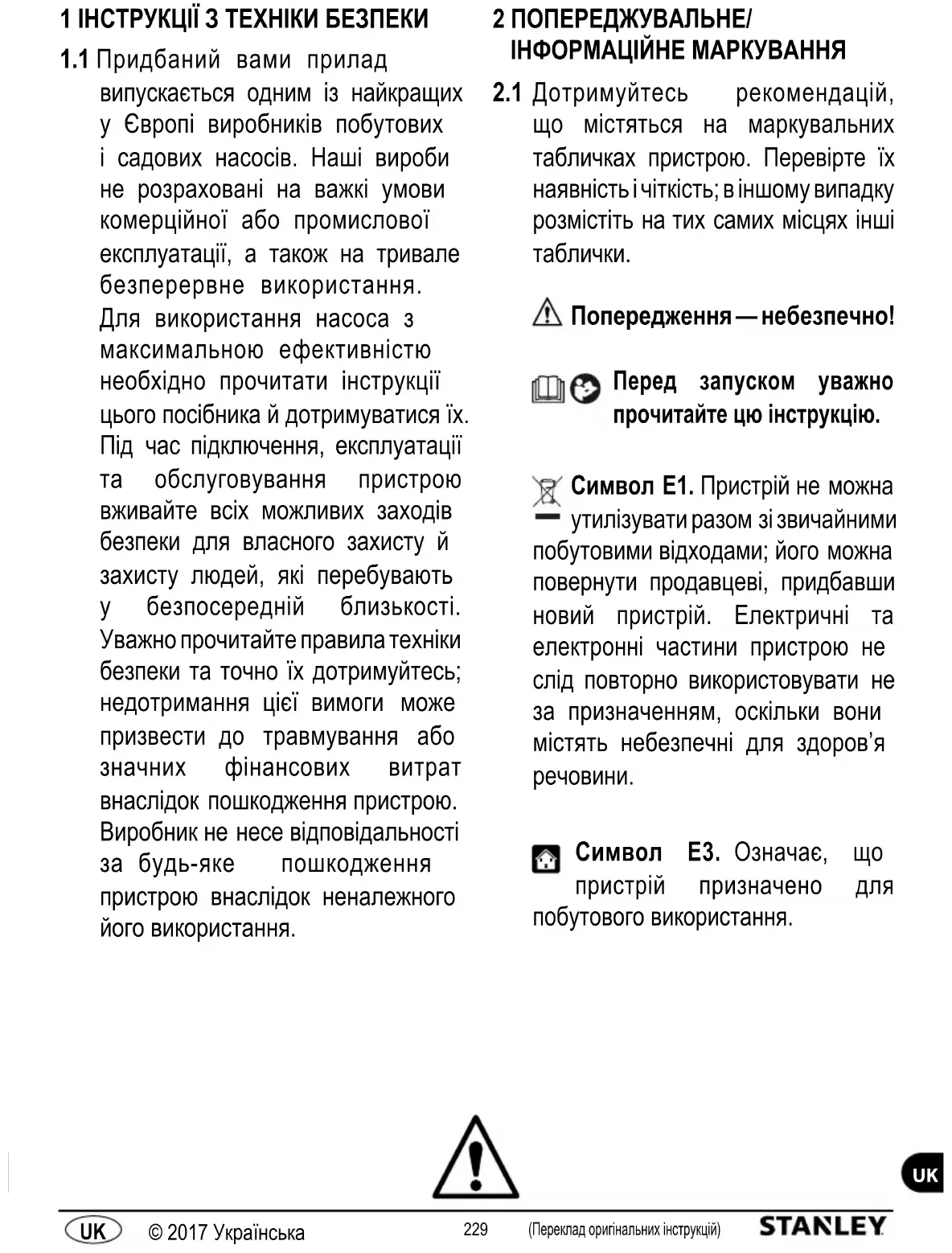

1 ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ
1.1 Придбаний вами прилад випускається одним із найкращих у Європі виробників побутових і садових насосів. Наші вироби не розраховані на важкі умови комерційної або промислової експлуатації, а також на тривале безперервне використання. Для використання насоса з максимальною ефективністю необхідно прочитати інструкції цього посібника й дотримуватися їх. Під час підключення, експлуатації та обслуговування пристрою вживайте всіх можливих заходів безпеки для власного захисту й захисту людей, які перебувають у безпосередній близькості. Уважно прочитайте правила техніки безпеки та точно їх дотримуйтесь; недотримання цієї вимоги може призвести до травмування або значних фінансових витрат внаслідок пошкодження пристрою. Виробник не несе відповідальності за будь-яке пошкодження пристрою внаслідок неналежного його використання.
2 ПОПЕРЕДЖУВАЛЬНЕ/ ІНФОРМАЦІЙНЕ МАРКУВАННЯ
2.1 Дотримуйтесь рекомендацій, що містяться на маркувальних табличках пристрою. Перевірте їх наявність і чіткість; в іншому випадку розмістіть на тих самих місцях інші таблички.
Попередження — небезпечно!
Перед запуском уважно прочитайте цю інструкцію.
Символ Е1. Пристрій не можна утилізувати разом зі звичайними утовими відходами; його можна ернути продавцеві, придбавши йий пристрій. Електричні та ктронні частини пристрою не д повторно використовувати не призначенням, оскільки вони тять небезпечні для здоров'я овини.
Символ Е3. Означає, що пристрій призначено для утового використання.
UK
СЕ Символ СЕ. Означає
відповідність пристрою належним європейським директивам.
Виріб має ізоляцію класу І.
Це означає, що його обладнано захисним провідником заземлення (лише за наявності на пристрої відповідного символу).
UK
З ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ Й ЗАЛИШКОВІ РИЗИКИ
3.1 ЗАХОДИ ТЕХНІКИ БЕЗПЕКИ: ЗАБОРОНЕНО
3.1.1 Небезпека травмування! НЕ дозволяйте використовувати цей пристрій дітям, особам з обмеженими фізичними, сенсорними або розумовими можливостями чи людям з браком досвіду і знань. Дітям заборонено гратися з пристроєм. Дітям заборонено чистити та обслуговувати пристрій.
3.1.2 Небезпека вибуху або отруєння! Не використовуйте пристрій для перекачування займистих, токсичних та агресивних рідин або таких, що позбавляють насос можливості належного функціонування.
3.1.3 Небезпека травмування! Не спрямовуйте струмінь води на людей або тварин.
3.1.4 Небезпека враження електричним струмом! Не спрямовуйте струмінь води на сам пристрій, електричні частини або інше електричне обладнання.
3.1.5 Небезпека короткого замикання! Заборонено використовувати пристрій на відкритому повітрі під дощем. Це не стосується заглибних насосів — їх можна використовувати під дощем; проте слід потурбуватися про захист штепсельної вилки (A12) і будь-яких подовжувачів від бризок і потоків води.
3.1.6 Небезпека травмування! Не дозволяйте використовувати цей пристрій дітям, особам з обмеженими фізичними, сенсорними або розумовими можливостями та особам, які не мають допуску до виконання подібних робіт.
3.1.7 Небезпека враження електричним струмом! Не торкайтеся штепсельної вилки (A12) та/або розетки мокрими руками.
3.1.8 Небезпека короткого замикання і враження електричним струмом! Якщо пошкоджено кабель живлення (A8), то для запобігання нещасним випадкам заміну має виконати виробник, один із його авторизованих сервісних центрів або особи, які мають аналогічну кваліфікацію.
3.1.9 Небезпека вибуху! Не користуйтеся пристроєм, якщо пошкоджено вхідний або вихідний шланг.
3.1.10 Небезпека травмування! Встановлюйте пристрій у стійке положення; у разі використання пристрою поблизу басейна, садового ставка або іншої відкритої водойми встановлюйте його не ближче ніж за 2 м від краю води й захищайте від падіння у воду або заливання. Це не стосується заглибних насосів — їх можна занурювати у воду.
3.1.11 Небезпека травмування! Перевірте, чи пристрій має паспортну табличку, де зазначено його технічні характеристики; у разі відсутності такої таблички зверніться до продавця. Пристрої без паспортної таблички не можна використовувати через неможливість ідентифікації й потенційну небезпечність.
3.1.12 Небезпека вибуху! Забороняється будь-яке регулювання розподільних чи запобіжних клапанів або інших запобіжних пристроїв, а також будь-які зміни їх стандартних налаштувань.
3.1.13 Небезпека опіку! У разі несправності мембранного вимикача або збою подачі води залишки води в корпусі (A4) насоса можуть перегрітися й призвести до опіку при виливанні.
3.1.14 Небезпека травмування! Не залишайте працюючий насос без нагляду, якщо є небезпека його засмічення.
3.1.15 Небезпека короткого замикання! Не переміщуйте насос, тягнучи його за штепсельну вилку (A12), кабель живлення (A8) або інші з'єднання; використовуйте призначену для цього ручку (A4b).
3.1.16 Небезпека вибуху! Не дозволяйте транспортним засобам переїжджати через вхідний або вихідний шланги. Не переміщуйте пристрій, тягнучи його за вхідний або вихідний шланг.
3.1.17 Небезпека травмування! Не використовуйте пристрій, якщо люди або домашні тварини перебувають у рідині, що перекачується, або можуть контактувати з нею.
3.2 ЗАХОДИ ТЕХНІКИ БЕЗПЕКИ: ОБОВ'ЯЗКОВО
3.2.1 Небезпека короткого замикання! Усі електричні дроти мають бути захищені від бризок води.
3.2.2 Небезпека враження електричним струмом! Підключайте пристрій лише до джерела живлення, що відповідає належним стандартам (IEC 603641-1); під час запуску пристрій може спричиняти завади в електросистемі. Підключайте пристрій лише до гнізда живлення, обладнаного приладом захисного вимкнення з номінальним значенням 30 мА або менше. Використовуйте для електроживлення подовжувачі, що відповідають вимогам належних нормативів, дозволені для використання на відкритому повітрі й розраховані на струм, що дорівнює щонайменше номінальному струму кабелю живлення. Кабелі живлення, намотані на котушки, необхідно повністю розмотувати.
3.2.3 Небезпечно! Не можна запускати пристрій насухо; перед запуском насоса обов'язково залийте в його корпус (A4) воду. Навіть короткочасна робота без води може призвести до пошкодження.
3.2.4 Небезпека випадкового вмикання! Перед виконанням будь-яких робіт на пристрої завжди виймайте його штепсельну вилку (A12) із гнізда електроживлення.
3.2.5 Небезпечно! Для гарантування безпечної роботи пристрою температура рідини, що перекачується, не повинна перевищувати 35 °C. Зовнішня температура не повинна опускатися нижче +5 °C.
3.2.6 Небезпечно! Пристрій не призначений для перекачування питної або споживаної людьми води. Вода, що перекачується, може забруднюватися мастилом.
3.2.7 Небезпека травмування! Технічне обслуговування та/або ремонт пристрою та його електричних компонентів повинен виконувати лише кваліфікований персонал.
3.2.8 Небезпека травмування! Перш ніж від'єднувати шланг від пристрою, скиньте залишковий тиск; для цього від'єднайте пристрій від джерела живлення й відкрийте користувацький отвір.
3.2.9 Небезпека травмування! Перед використанням, а також регулярно, час від часу, перевіряйте приладдя й оглядайте компоненти пристрою на предмет наявності ознак несправності та/або зношування.
4 ЗАГАЛЬНА ІНФОРМАЦІЯ
4.1 Користування посібником
Посібник є невід'ємною частиною комплекту постачання пристрою, тому його слід зберігати для використання в майбутньому. Уважно прочитайте посібник, перш ніж установлювати/використовувати пристрій. У разі продажу пристрою продавець має передати цей посібник його новому власникові. Забезпечте кожному користувачеві можливість прочитати посібник перед запуском пристрою, зокрема, інструкції з техніки безпеки й експлуатації.
4.2 Доставка
Пристрій доставляється в картонній коробці.
Комплект постачання зображено на рис. 1.
4.2.1 Документация, яка входить до комплекту постачання пристрою
D1 Посібник з експлуатації та технічного обслуговування
D2 Інструкції з техніки безпеки
D3 Гарантійні положення
4.3 Утилізація упаковки
Пакувальні матеріали не забруднюють довкілля, проте їх слід переробити чи утилізувати згідно з відповідними законодавчими нормами, які діють у країні використання.
5 ТЕХНІЧНА ІНФОРМАЦІЯ
5.1 Використання за призначенням
Ці пристрої придатні для перекачування чистої або забрудненої води, яка містить тверді частки розміром не більше 35 мм (наприклад, для відкачування води після повені або для використання в збірниках дощової води чи резервуарах). Слід пам'ятати про розмір часток, дозволений для пристрою певного типу; розміри часток і додаткові технічні дані див. у таблицях даних з техніки безпеки, наведених у цьому посібнику. Пристрої, розраховані на перекачування води з частками розміром до 5 мм, придатні для перекачування чистої води, тоді як розраховані на розмір часток 25 мм і більше призначені для перекачування забрудненої води. Пісок і гравій не входять у число дозволених часток та/або твердих складових! Насос може перекачувати лише м'які матеріали, що легко деформуються (наприклад, пух або листя) й не захарашують корпус (A4) насоса всередині, а тому не блокують крильчатку і не пошкоджують двигун. У разі неможливості забезпечити відсутність у рідині, що перекачується, піску чи гравію пристрій не слід залишати працюючим без нагляду. У разі блокування крильчатки необхідно негайно вимкнути пристрій і звільнити крильчатку від засмічення, промивши її чистою водою.
Пристрій відповідає вимогам європейського стандарту EN 60335-2-41.
5.2 Неналежне використання
Не дозволяється використання пристрою некомпетентними особами або такими, що не прочитали чи не зрозуміли інструкцій. Забороняється перекачування пристроєм займистих, вибухових, токсичних або хімічно агресивних рідин. Заборонено використовувати пристрій у потенційно легкозаймистій або вибухонебезпечній атмосфері.
Заборонено вносити до пристрою будь-які зміни. Будь-які зміни, внесені до пристрою, призводять до скасування гарантії і звільняють виробника від усіх зобов'язань за цивільним та кримінальним правом.
Речовини, що використовуються для полірування та шліфування, а також інші речовини, що впливають на матеріали, пошкоджують пристрій. Ці пристрої не призначені для перекачування рідин, що містять абразивний пісок, шлам або глину. Ці пристрої придатні для перекачування води для гігіснічних потреб, але не питної! йх не можна використовувати для перекачування фекалій.
Вони непридатні для використання у фонтанах, для фільтрування води в садових ставках, а також для роботи в безперервному режимі (наприклад, в системах безперервного фільтрування в плавальних басейнах чи в промисловості).
Не запускайте пристрій насухо і не намагайтесь перекачувати рідину при закритому клапані!
5.3 Основні компоненти (рис. 1)
A1 Фільтр на вході
A2 Гніздо на виході
A3 Рукав на виході
A4 Корпус насоса
A4b Ручка
A5 Поплавковий вимикач
A5b Затискач кабелю поплавкового вимикача
A6 Складані стійки (за наявності)
A7 Спускний отвір
A8 Кабель живлення
A12 Штепсельна вилка
6 ВСТАНОВЛЕННЯ
Попередження — небезпечно!
Усі операції зі встановлення та збирання слід виконувати, коли пристрій від'єднано від мережі електропостачання (рис. 3).
Попередження — небезпечно!
Перед запуском обов'язково огляньте пристрій, особливо штепсельну вилку (A12) і кабель живлення (A8), на предмет пошкоджень. Забороняється використання пошкодженого пристрою; в разі пошкодження пристрою зверніться до сервісного центру або вповноваженого електрика.
Попередження — небезпечно!
У разі обриву кабелю живлення (A8) гарантія скасовується, а заміна оригінального кабелю (A8) відбувається за рахунок замовника (навіть у разі ремонту за гарантією). У разі необхідності подовження кабелю живлення (A8) використовуйте для цього кабель щонайменше такого ж поперечного перерізу, що й оригінальний кабель живлення (A8). Не піднімайте пристрій і не витягуйте штепсельну вилку (A12) з гнізда, тягнучи за кабель (A8).
6.1 Приєднання шланга на виході
Перш ніж приєднувати вихідний шланг, обріжте вихідний рукав (A3) і надайте йому таку форму, що забезпечуватиме в поєднанні з використовуваним шлангом найвищу витрату (рис. 4). В ідеалі діаметр шланга має перевищувати дозволений для даного пристрою розмір часток. Використання шлангів меншого діаметра призводить до різкого зменшення витрати. Прикрутіть рукав до корпуса (A4) насоса, далі приєднайте вихідний шланг до вихідного рукава (A3, рис. 4).
6.2 Стравлювання пристрою
Занурте пристрій в рідину, що перекачується, і нахиліть, щоб випустити все повітря з корпуса (рис. 5). Утримуйте пристрій нахиленим, поки з нього не перестануть виходити бульбашки; після цього пристрій готовий до запуску.
Між верхньою і нижньою частинами пластмасових пристроїв передбачено спускний отвір (A7) для повільного випуску повітря.
Після випуску повітря з отвору починає виходити вода; це необхідно з технічних причин і не є свідченням несправності. Витрата, зазначена в технічних даних, дозволяє цей витік! В сталевих насосах цей спускний отвір (А7) розташований у верхній частині пристрою.
6.3 Зауваження стосовно місця встановлення
Перед встановленням пристрою необхідно прикріпити до ручки (A4b) трос для зручного спуску й підйому (рис. 6).
Якщо є можливість, прилад слід підвішувати в рідині, що перекачується, на достатній відстані від дна, щоб запобігти всмоктуванню твердих часток надто великого розміру, які можуть засмітити фільтр (A1) на вході або крильчатку (рис. 6). Або пристрій можна злегка підняти над дном (наприклад, встановивши на цеглини, рис. 6); однак при цьому він буде всмоктувати більше бруду, що може призвести до засмічування. Після вимкнення пристрою зі шлангу потече в зворотному напрямку вода; цьому можна запобігти встановленням зворотного клапана. Встановлення швидкодіючого відсічного клапана у відповідній точці спрощує чищення й технічне обслуговування. У разі використання пристрою у відстійнику або зливній ямі об'єм такого резервуара має бути достатнім для забезпечення безперебійної роботи пристрою.
Поплавок вимикача (A5) пристрою має плавати вільно, без жодних обмежень, без чого нормальне функціонування неможливе. Якщо немає впевненості в належному функціонуванні поплавкового вимикача (A5), пристрій потребує нагляду під час роботи.
6.4 Заходи техніки безпеки
Користувач має запобігти збиткам, які можуть виникнути внаслідок заливання приміщення або інших причин через несправність пристрою або зовнішніх компонентів, застосуванням належних заходів (наприклад, встановленням контуру захисту від заливання, системи аварійної сигналізації, резервного насоса, збірного резервуара тощо, які потрібно підключати до окремого, надійного контуру електроживлення). Заходи техніки безпеки повинні відповідати певним умовам використання й зменшувати та/або запобігати збиткам через витоки води.
Крім того, користувач повинен встановити захист від бризок, що можуть завдати пошкоджень внаслідок витоків або захлюпування через несправність насоса. Необхідно встановити резервний насос або стік на підлозі для належного видалення витоків води. Або можна встановити систему аварійної сигналізації, що попереджатиме про витік води або вимикатиме пристрій, перш ніж станеться пошкодження обладнання або іншої власності.
Ми радимо також підняти все обладнання в приміщенні, де встановлено пристрій, на висоту 5–10 см від підлоги, щоб уберегти його від заливання водою. Виробник не приймає на себе жодної відповідальності за пошкодження, що сталися внаслідок недотримання цієї рекомендації.
Попередження — небезпечно! Робота насухо
Робота пристрою протягом більш ніж 5 хвилин із закритою точкою всмоктування може призвести до його пошкодження через перегрів. Вимикайте пристрій у разі перекриття нормального потоку води.
Робота насухо призводить до непоправного пошкодження пристрою, тому не можна допускати такого режиму роботи протягом більше ніж 10 секунд.
7 РЕГУЛЮВАННЯ
7.1 Попередні регулювання
Пристрій готовий до запуску; єдине необхідне налаштування — регулювання точки спрацювання поплавкового вимикача (A5) для конкретних умов.
7.2 Регулювання поплавкового вимикача
Для регулювання точки спрацювання поплавкового вимикача вкоротіть його кабель затискачем (A5b, рис. 7). Чим коротший кабель, тим довший час увімкнення і коротший час вимкнення.
7.3 Спеціальні функції
7.3.1 Базова змінна для чистої або стічної води
У багатоцільових моделях стійки основи пристрою можна складати (А6) із перемиканням насоса з режиму стічної води в режим чистої. У цьому разі пристрій всмоктує воду до залишкової глибини 5 мм, але здатен всмоктувати суспензії з розмірами твердих часток не більше 5 мм (рис. 8).
7.3.2 Блокування поплавкового вимикача (A5)
У деяких моделях поплавковий вимикач (A5) можна блокувати у вертикальному положенні на опорі (A5b, рис. 9). При блокованому поплавковому вимикачі пристрій працює безперервно, незважаючи на рівень води, і для запобігання роботі насухо має бути під наглядом.
8 ЗАПУСКІ ВСМОКТУВАННЯ
Попередження — небезпечно!
Усі операції зі встановлення та збирання слід виконувати, коли пристрій від'єднано від мережі електропостачання (рис. 3).
8.1 Запуск
Після виконання всіх з'єднань пристрою згідно з описом у п. 6 і дотримання всіх інструкцій з техніки безпеки можна вставляти штепсельну вилку (A12) в гніздо живлення. У цьому разі пристрій автоматично вмикається, коли рівень води досягає позначки, встановленої для спрацювання поплавкового вимикача, і вимикається при досягненні нижчого рівня вимикання.
8.2 Засмоктування рідини насосом
Для циклу засмоктування/запуску пристрою рівень води має бути на 30–50 мм вище мінімального рівня засмоктування. Після циклу засмоктування пристрій може почати перекачування до досягнення встановленого мінімального рівня. Пристрій засмоктує воду через фільтр засмоктування (A1), встановлений на основі, й перекачує її до належної точки шлангом, приєднаним до вихідного гнізда (A3). Якщо вода не всмоктується незважаючи на достатній її рівень і роботу двигуна, це може означати наявність повітря в корпусі (A4) насоса. Дійте за інструкціями п. 6.2 і ще раз виконайте стравлювання пристрою.
8.3 Засмоктування рідини насосом
Зазначені значення витрати — це максимальні значення, які зменшуються в разі використання зовнішніх компонентів (вихідного шлангу, колін, дроселів тощо). Це варто мати на увазі під час вибору пристрою. Фактичні значення витрати в конкретних умовах показано на графіку (рис. 10).
9 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
Попередження — небезпечно!
Перш ніж розпочинати будь-яку процедуру технічного обслуговування та/або під час пошуку несправностей, від'єднайте кабель живлення (A8) від гнізда живлення. Далі можна виконувати будь-які роботи з технічного обслуговування й чищення.
9.1 Чищення
Після кожного використання пристрою промийте його й зовнішні компоненти чистою водою. Змийте струменем води твердий осад. Бруд і глина всередині корпуса (A4) насоса заважають обертанню крильчатки, що призводить до несправностей під час запуску. В разі недотримання цієї процедури необхідно занурити пристрій у воду з температурою до 35 °C на декілька днів для розчинення бруду.
9.2 Робоча перевірка
Для запобігання несправностям регулярно перевіряйте спрацювання поплавкового вимикача (A5).
10 ЗБЕРІГАННЯ
Важливо захистити пристрій від морозу, а в разі температури +5 °C або нижче його необхідно демонтувати й зберігати в сухому місці, захищеному від морозу.
11 УСУНЕННЯ НЕСПРАВНОСТЕЙ
| Несправність Можливі причини Способи усунення несправності | ||
| Пристрій не перекачує воду через непрацюючий двигун | 1. Надто низька напруга в мережі живлення | 1. Перевірте наявність напруги в мережі й надійність під'єднання штепсельної вилки (A12) |
| 2. Неналежний контакт штепсельної вилки (A12) | 2. Вставте штепсельну вилку (A12) належним чином в гніздо живлення | |
| 3. Спрацював пристрій залишкового струму | 3. Переведіть пристрій залишкового струму у вихідне положення. У разі повторного спрацювання цього пристрою зверніться до електрика | |
| 4. Затиснуло крильчатку 4. Видаліть забруднення, що затисло крильчатку | ||
| 5. Пошкодження двигуна або конденсатора 5. Повідомте продавця | ||
| Двигун працює, але пристрій не перекачує воду | 1. Забито фільтр (A1) на вході 1. Почистьте фільтр (A1) на вході | |
| 2. Почистьте затиснений клапан (за наявності) 2. Почистьте або замініть клапан (за наявності) | ||
| 3. Бульбашки повітря в корпусі (A4) насоса | 3. Нахиліть пристрій під водою, щоб випустити повітря з корпуса (A4) насоса | |
| Пристрій перекачує лише незначну кількість води | 1. Частково забито фільтр (A1) на вході 1. Почистьте фільтр (A1) на вході | |
| 2. Шланг закупорено | 2. Усуньте завади | |
| 3. Надто тонкий шланг на виході | 3. Використовуйте шланги діаметром щонайменше 25 мм | |
| 4. Точка виливу води розташована надто високо над пристроєм | 4. Пам'ятайте, що надмірний напір зменшує витрату | |
| Нерівномірна робота | 1. Тверді частки заважають вільному обертанню крильчатки | 1. Видаліть бруд |
| 2. Рідина надто гаряча | 2. Температура рідини, що перекачується, не повинна перевищувати 35 °C | |
| 3. Електрична напруга не відповідає інтервалу припустимих значень | 3. Підключіть пристрій до системи електроживлення, яка відповідає вимогам, зазначеним на паспортній табличці | |
| 4. Несправний двигун | 4. Повідомте продавця | |
| Витік води з корпуса (A4) насоса | 1. Витоки води зі спускного отвору (A7) між верхньою й нижньою частинами | 1. Не потрібно жодних заходів; спускний отвір є технічною необхідністю |
ГАРАНТИЯ
Гарантія на пристрій, описана в цьому посібнику, залежить від дотримання всіх рекомендацій, що в ньому містяться, особливо стосовно використання, встановлення й експлуатації.
Ми надаємо гарантію протягом 24 місяців (12 місяців для професійно-орієнтованих продажів) із дати придбання зазначеного виробу стосовно дефектів у матеріалах і виготовленні відповідно до чинного законодавства. Запити на обслуговування за гарантією мають подаватися разом із доказами придбання.
Гарантія не включає в себе витрати на демонтаж і встановлення відповідного пристрою в місці його використання, витрати на проїзд ремонтної бригади у прямому й зворотному напрямках, а також транспортні витрати.
Претензії, що виникають через неналежне встановлення або експлуатацію, неприйнятні умови використання, недбальство, комерційне використання або спроби неналежного ремонту, не підлягають гарантії, й жодна відповідальність за ними не приймається; виключається також нормальне зношування.
Понесені в результаті витрати, особливо на перевірку й транспортування, мають покладатися на відправника та/або оператора пристрою. Це стосується, зокрема, випадків, коли подається гарантійна претензія, а прилад виявляється справним, без жодних дефектів, або ж причиною несправності не є матеріали чи виготовлення.
Кожний виріб перед поверненням користувачеві проходить ретельну технічну перевірку. Ремонт за гарантією має проводитися лише одним з наших сервісних центрів або вповноваженим ремонтним цехом. Спроби виконання ремонту замовником або не вповноваженою третьою особою призведуть до повного скасування гарантії.
Обрізання штепсельної вилки або вкорочення кабелю живлення призведе до скасування гарантії.
Робота, що виконується нами за гарантією, не подовжує гарантійного терміну і не надає нових гарантій на частини, які було замінено або відремонтовано. Всі подальші права, включно з правом на знижки, заміни або компенсацію, а також завдані збитки будь-якого роду, виключаються. У разі несправності звертайтеся до точки продажу, де придбали виріб, із наданням доказу придбання.
| Технічні характеристики | Одиниця вимірю-вання | SXUP400PCE SXUP750PTE SXUP750XDE SXUP1100XDE | |||
| Напруга В/Гц | 230 В ~ 50 Гц 230 | В ~ 50 Гц 230 В ~ 50 Гц | 230 В ~ 50 Гц | ||
| Потужність Вт | 400 750 750 | 1100 | |||
| Макс. напір ( H_max ) | м | 8 8 8.5 10.5 | |||
| Макс. витрата ( Q_max ) л/год | 9000 13500 1 | 1000 16500 | |||
| Макс. температура води ( T_max ) | °C | 35 | 35 | 35 | 35 |
| Макс. глибина занурення | м | 7 7 7 7 | |||
| Рівень залишкової води | мм | 5 | 5 / 32 | 23 | 45 |
| Макс. розмір часток | ∅ мм | 5 | 5 / 30 | 5 | 35 |
| Клас захисту | - | ||||
| Ізоляція двигуна | - | Клас F | Клас F | Клас F | Клас F |
| Захист двигуна | - | IPX8 | IPX8 | IPX8 | IPX8 |
| Вага без упаковки | кг | 4.3 | 5.9 | 5.9 | 7.0 |
| Вага з упаковкою | кг | 4.7 | 6.5 | 6.6 | 7.7 |
| Діаметр гнізда | мм | 25.4 – 31.75 – 38.1 | 25.4 – 31.75 – 38.1 | 25.4 – 31.75 | 25.4 – 31.75 – 38.1 |
| Довжина кабелю | м | 10 | 10 | 10 | 10 |
Можливі технічні модифікації!
