ELITE 14 PRF0134443B - витяжка ELICA - Безкоштовний посібник користувача

Бренд	Elica
Модель	ELITE 14 PRF0134443B
Тип продукту	Витяжка
Функції	3 швидкості всмоктування, LED-освітлення
Версія використання	Зовнішнє відведення (витяжка) або внутрішня рециркуляція з вугільним фільтром
Тип освітлення	LED 3W, цоколь E14 (макс. 3W)
Жировий фільтр	Металевий, миється щомісяця (вручну або в посудомийці)
Вугільний фільтр	Опціональний для версії рециркуляції, заміна кожні 4 місяці
Електроживлення	220-240 В (перевірити на табличці з технічними даними)
Мінімальна безпечна відстань	50 см (електрична плита) або 65 см (газова/комбінована)
Встановлення	Вбудовується в шафу або на опору
Матеріал	Не вказано (зазвичай нержавіюча сталь)
Загальний догляд	Чистити вологою ганчіркою з нейтральним миючим засобом; без абразивів та спирту
Інструкції з безпеки	Відключати перед обслуговуванням; не використовувати без фільтрів; не фламбувати під витяжкою
Ремонтопридатність	LED-лампи та фільтри, які можна замінити користувачем
Гарантія	Не вказано (зверніться до продавця)

Часті запитання - ELITE 14 PRF0134443B ELICA

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Для електричних плит мінімальна відстань становить 50 см; для газових або комбінованих плит — 65 см. Також дотримуйтесь вказівок виробника варильної поверхні, якщо вони вказують більшу відстань.

Як чистити жирові фільтри?

Металеві жирові фільтри слід чистити щонайменше раз на місяць. Ви можете мити їх вручну нейтральним миючим засобом або в посудомийній машині при низькій температурі та короткому циклі. Посудомийна машина може знебарвити фільтр, але це не впливає на його роботу.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр (використовується у версії рециркуляції) потрібно замінювати максимум кожні 4 місяці. Його не можна чистити або регенерувати.

Як замінити LED-лампу витяжки?

Спочатку відключіть прилад. Переконайтеся, що лампа холодна. Замініть її на LED-лампу потужністю макс. 3W з цоколем E14. Зверніться до інструкції для точної моделі (код ILCOS D).

Чи можна використовувати витяжку без жирового фільтра?

Ні, заборонено використовувати витяжку без правильно встановлених жирових фільтрів. Це створює ризик пожежі та пошкоджує прилад.

Як встановити витяжку у версії витяжки (зовнішнє відведення)?

Використовуйте витяжний канал діаметру, що підходить до з'єднувального фланця (не входить у комплект). Під'єднайте його до стінного виходу. Якщо витяжка оснащена вугільним фільтром, зніміть його перед встановленням.

Що робити, якщо освітлення не працює?

Спочатку перевірте, чи правильно вставлені лампи. Якщо проблема не зникає, зверніться до сервісного центру.

Чи можна використовувати витяжку з таймером або дистанційним керуванням?

Ні, витяжка не повинна бути підключена до програміста, таймера або автоматичної системи дистанційного керування. Її слід використовувати з власними елементами керування.

Як чистити зовнішню поверхню витяжки?

Використовуйте виключно вологу ганчірку, змочену нейтральним рідким миючим засобом. Не використовуйте абразивні інструменти, спирт або агресивні засоби.

Де знайти табличку з технічними даними витяжки?

Табличка з технічними даними знаходиться всередині витяжки. Вона вказує напругу, потужність та іншу важливу технічну інформацію.

ПОСІБНИК КОРИСТУВАЧА ELITE 14 PRF0134443B ELICA

UK Інструкція з монтажу і експлуатації

Чітко дотримуйтеся наведених у цьому керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що можуть виникнути при використанні пристрою внаслідок невиконання інструкцій, наведених у цьому керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюються під час приготування їжі, та призначений лише для побутового використання.

• Важливо зберегти ці інструкції, щоб можна було звернутися до них у будь-який час. У випадку продажу, передачі чи переїзду переконайтеся, що інструкції знаходяться разом з виробом. • Уважно прочитайте інструкції: у них міститься важлива інформація щодо встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу, перевірте, чи всі компоненти без дефектів та не пошкоджені. У протилежному випадку зверніться до місця продажу та зупиніть монтування виробу.

Примітка: Деталі, позначені знаком "(*)", є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті, і їх потрібно купувати.

Попередження щодо

безпеки

Перед початком будь-якої операції з очищення або обслуговування відключіть витяжку від електричної мережі, витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

• Для всіх операцій з установки та обслуговування використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми не молодшими 8 років та особами зі зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом, якщо вони знаходяться під контролем або були навчені використовувати пристрій у безпечний спосіб та розуміють пов'язані з цим небезпеки.
• Діти повинні бути під контролем і не повинні гратися з пристроєм.
• Операції з чищення та обслуговування не повинні проводитися дітьми без нагляду.
• Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими пристроями, що працюють на газі або інших видах палива.
• Витяжку необхідно часто чистити як зсередини, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), у будь-якому випадку дотримуйтесь інструкцій з обслуговування.
• Недотримання норм очищення та заміни фільтрів збільшує ймовірність ризику загоряння.
• Суворо заборонено приготування їжі на відкритому вогні під витяжкою.
• Для заміни лампочки освітлення використовуйте тільки тип лампочки, вказаний у розділі обслуговування/заміна лампочки цього посібника. Використання відкритого полум'я пошкоджує фільтри і може призвести до загоряння, тому цього слід уникати в будь-якому випадку. Смаження повинно проводитися під наглядом, щоб уникнути загоряння розлитої олії. УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.
• Не підключайте пристрій до електричної мережі до повного завершення установки.
• Щодо технічних заходів та заходів безпеки, що стосуються викидів парів, суворо дотримуйтесь норм місцевих компетентних органів.
• Повітря, що втягується, не повинно випускатися в трубу, яка використовується для викиду димів пристроями, що працюють на газі та інших видах палива. • Не використовуйте та не залишайте витяжку без

правильно встановлених лампочок, інакше існує ризик ураження електричним струмом.

• Ніколи не використовуйте витяжку без правильно встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо це не вказано.
• Використовуйте гвинти для фіксування, що входять у комплект продукту для установки; якщо їх немає в комплекті, придбайте гвинти правильного типу.
• Використовуйте правильну довжину гвинтів, яка вказується в посібнику зі встановлення.
• У разі сумнівів звертайтеся до авторизованого центру або кваліфікованого персоналу.

⚠️ УВАГА!

• Невстановлення відповідних гвинтів і пристроїв для фіксування відповідно до цих інструкцій може призвести до ризиків електричного походження.
• Не використовуйте з програматором, таймером, окремим пультом керування або будь-яким іншим пристроєм, що приводиться в дію автоматично.

Цей виріб промарковано відповідно до Європейської директиви 2012/19/ЄС про утилізацію електричного та електронного обладнання (WEEE). Забезпечуючи правильну утилізацію цього виробу, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людей, які могли б виникнути в іншому випадку.

Символ на самому виробі або на супровідному документі вказує, що при утилізації цей виріб не можна викидати разом із звичайними побутовими відходами. Його слід здавати до відповідного пункту прийому електричного та електронного обладнання для подальшої утилізації. Здавання на переробку має виконуватися згідно з місцевими правилами утилізації відходів. Для отримання детальнішої інформації про правила поводження з такими виробами, їх утилізації та переробки звертайтеся до місцевих органів влади, служби з утилізації відходів або магазину, де ви придбали цей виріб.

Прилад спроектовано, випробувано та виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та зниження впливу на навколишнє середовище: вмикайте витяжку на мінімальну швидкість перед початком приготування їжі та залишайте її працювати на кілька хвилин після закінчення

приготування. Збільшуйте швидкість лише у разі великої кількості диму та пари, а наддув використовуйте лише у крайніх випадках. Для підтримання високої ефективності видалення запахів за необхідності виконуйте заміну вугільних фільтрів. Для підтримання високої ефективності жирового фільтра за необхідності виконуйте чистку жирових фільтрів. Використовуйте максимальний діаметр системи повітроводів, зазначений в інструкції, для оптимізації ефективності та мінімізації шуму.

Використання

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні, або у фільтрувальному режимі з рециркуляцією повітря.

Варіант відведення

Пари виводяться назовні через вивідну трубу, закріплену до фланця з'єднання.

⚠️ УВАГА!

Вивідна труба не постачається, тому її необхідно придбати окремо.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

⚠️ УВАГА!

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

! Використовуйте найкоротший витяжний канал. ! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°). ! Уникайте різких змін площі перерізу витяжного каналу.

Увага! Якщо витяжка обладнана вугільним фільтром, обов'язково зніміть його.

Варіант з фільтрацією

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Увага! Якщо витяжка не обладнана вугільним фільтром, замовте та встановіть його перед використанням.

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50см, у випадку електричних плит, та 65 см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

⚠️ УВАГА!

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте, щоб шнур мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Інсталяція

Перед початком монтажу:

• Перевірте, щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу. - Зніміть вугільний фільтр/и, якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються, якщо Ви хочете використовувати ковпак в режимі рециркуляції. - Перевірити, щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть.

Цей тип витяжки має бути вмонтований у навісний елемент або іншу систему підтримки.

Функціонування

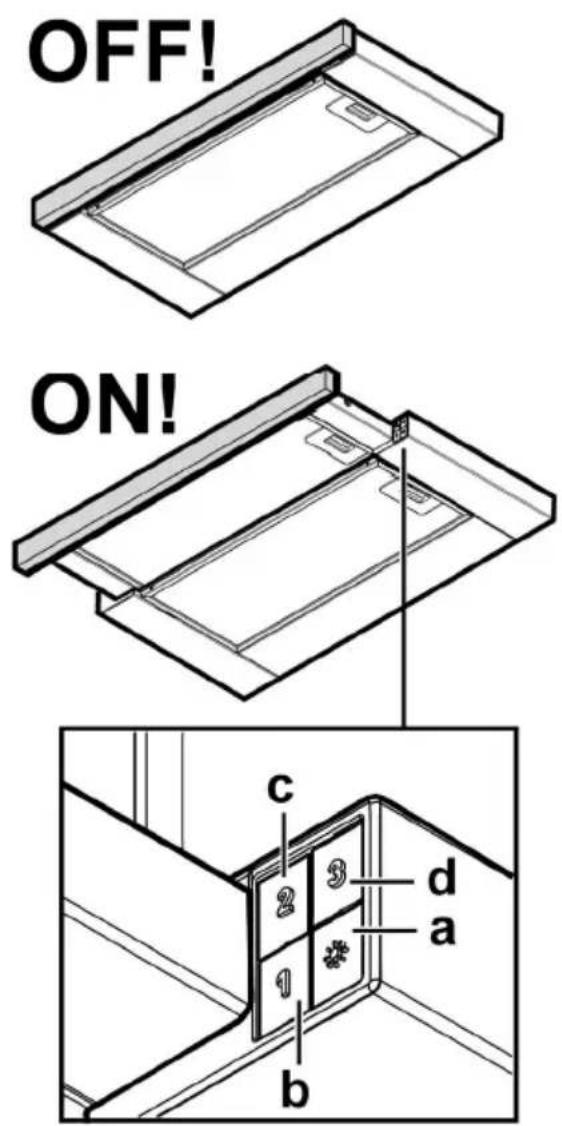

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення вариальної поверхні.

a. Вимикач світла ON/OFF. b. Вимикач OFF/швидкість 1 с. Перемикач швидкості 2 d. Перемикач швидкості 3

Догляд

Чистка

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби, що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів

Мал. 10-21

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 20

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Зняти фільтри затримки жирів.

Прикласти вугільний фільтр до кожного боку та зафіксувати його до витяжки.

Встановити жирові фільтри.

Заміна Ламп

Відключити прилад від електромережі.

Увага! Перш ніж торкати лампи необхідно впевнитися що вони охололи.

Замініть пошкоджену лампу.

Використовуйте світлодіодні лампи виключно макс. 3W-E14. Для більш детальної інформації див. додаток "ILCOS D" (позиція "1d").

Якщо система підсвітки не працює, перевірте правильність встановлення ламп у гнізда, перш ніж звертатися до центру технічної допомоги.
